Как сделать дымоход для камина: способы размещения, материалы, советы эксперта

Правильное функционирование камина зависит не только от установки топки, но и от грамотного проектирования и монтажа дымохода. Важно все: от расчетов сечения трубы до нюансов теплоизоляции. Только качественный дымоход будет максимально отвечать своему назначению.

Вы хотите соорудить дымоходный канал, но не знаете какую трубу выбрать и как потом ее установить? Мы поможем вам разобраться с этой задачей – в статье мы подробно рассмотрели как сделать дымоход для камина, уделив внимание плюсам и минусам труб из различного материала.

А также привели важные требования к обустройству каминов и составлению проекта. Материал статьи дополнили подробной инструкцией по устройству дымохода, снабдив ее пошаговыми фото.

Конструктивные особенности дымохода

Назначением каминного дымохода, как и главной функцией дымовых труб печей или котлов, является вывод наружу, в атмосферу, продуктов сгорания топлива. Газы вместе с сажей поступают из топки в трубу под действием тяги.

Правильное формирование дымохода заключается в выборе и строительстве такой конструкции, при которой на стенках трубы остается минимум копоти, а тяга препятствует поступлению газов в помещение.

Дымоходы из различных материалов имеют свои особенности и могут отличаться по конструкции. Например, традиционный кирпичный дымоотвод состоит из следующих частей.

У современных дымоходов из стали или керамики нет таких фрагментов, как выдра или распушка, но для нормального удаления дыма в кирпичных трубах и защиты перекрытий от нагревания они просто необходимы

При выборе материала необходимо учитывать температуру газов: в топке она выше, на выходе ниже, однако даже в самой высшей точке может достигать +100 °С. На разнице температур и строится создание тяги – горячий воздух замещается холодным.

Также важны такие показатели, как высота и внутренний диаметр дымохода – их рассчитывают при составлении проекта.

Вариант схемы камина с дымоходом из стальной трубы. Особенности: облицовка пола и стены негорючими материалами, отделка перекрытий, возможность создания не вертикальных участков с помощью полуотводов

При всем желании невозможно построить дымоход, который не нуждался бы в чистке. Даже в собранном по всем правилам керамическом дымоотводе со временем скапливается сажа, затрудняя выход газов. Поэтому чистку дымохода нужно проводить регулярно. Делают это обычно в период, когда камин простаивает.

Кроме этого, необходимо следить за целостностью соединений и внутренней поверхности: трещины, выбоины или выступы, которые могут появиться со временем, препятствуют нормальной циркуляции горячего воздуха.

Нормы и правила устройства камина

Рассмотрим выдержки из СНиП 2.01.01-82, которые могут пригодиться при самостоятельном устройстве дымохода для камина.

Дымоход и вентиляционный канал имеют различное назначение, поэтому объединять их или использовать один вместо другого нельзя. К одному дымоходу можно присоединять только один отопительный прибор с открытым типом горения (это же относится к печи).

Если два камина расположены на одном этаже, то их можно подсоединить к одному каналу дымоудаления, но его необходимо снабдить рассечкой, выполненной в форме поперечной стенки на высоте от 75 см и более.

Для бетонных и кирпичных дымоходов указаны минимальные размеры сечения канала. Например, если мощность не превышает 3,5 кВт, наименьшее сечение – 14 см х 14 см (для круглого сечения – диаметр 16 см), если мощность выше 5,2 кВт – от 14 см х 27 см (для круглого сечения – диаметр от 22 см).

От высоты дымохода зависят характеристики тяги. Минимально допустимый размер – 5 м от колосника до крайней точки внешнего участка трубы. При недостаточной высоте и неправильном выборе сечения канала можно столкнуться с проблемой возникновения обратной тяги.

Высота над кровлей зависит от ее типа: плоская – полметра, скатная – более полуметра от конька (если расстояние до конька полтора метра), на одном уровне с коньком (если расстояние 1,5-3 м) или на условной линии в сторону трубы от конька под углом 10 градусов (если расстояние 3 м или более)

Толщина стенок кирпичных сооружений – не меньше 12 см, каналов дымоудаления из бетона – от 6 см. Основания дымоходов необходимо оборудовать окнами с дверцами для проведения чистки. Для облегчения клининговых работ при возведении трубы из кирпича с внутренней стороны не должно быть уступок или выемок, провоцирующих скопление сажи.

При необходимости выноса трубы (например, в обход балки) возможны наклонные (до 30 градусов) и горизонтальные (до 1 м в длину) участки того же диаметра, что и основной канал.

Верхнюю часть дымоходов следует защитить устройством зонтичного типа, чтобы в трубу не попадали осадки. Если материал кровли не обладает достаточной огнестойкостью, обязательна также и установка искроуловителя (максимальные размеры ячеек решетки – 5 мм х 5 мм)

Пол, стены и потолок в местах примыкания камина необходимо защитить пожаробезопасными материалами – металлическими листами, асбестовым картоном, штукатуркой.

При прохождении кирпичного или бетонного дымохода через перекрытие зазор должен оставлять минимум 13 см (это же касается и теплоизолированных труб), для керамических сооружений норма увеличивается до 25 см.

Профессионалы настаивают на установке дымохода не в наружной стене дома, а во внутренней несущей, объясняя это суровыми российскими зимами. Монтируя его в наружной стене (в крайнем случае), следует тщательно защитить конструкцию от промерзания посредством утолщения кладки или устройством теплоизоляции, выполненной из несгораемых материалов.

Виды дымоходов для камина

Анализ различных видов каналов дымоотведения позволяет выяснить, какой дымоход лучше для домашнего камина. Сооружения могут отличаться как по конструкции, так и по материалу изготовления, причем второй фактор является решающим.

Следовательно, при выборе схемы отталкиваться нужно от материала, ну а выбор материала для строительства зависит от нормативных требований и пожеланий владельцев дома.

Вариант #1 – керамический

Если позволяют средства, это первый вариант, на который нужно обратить внимание. Производители, используя популярные схемы возведения каминов, продумали изготовление всевозможных деталей, поэтому для строительства можно приобрести готовый комплект.

Конечно, количество деталей может быть различным – в зависимости от формы и размеров сооружения.

Керамика идеальна именно для дровяных каминов, вырабатывающих большое количество «белого дыма». Результатом его воздействия на стенки трубы является конденсат, совершенно не опасный для керамики. К тому же именно она выдерживает и повышенный нагрев, и различные химические среды, образованные продуктами горения

Чем еще положительно отличаются керамические дымоходы:

• идеально гладкой поверхностью внутренних стенок;
• быстрым нагревом и медленным остыванием;
• устойчивостью к температуре до +900-1000 °С;
• компактностью по сравнению с другими конструкциями;
• сроком службы до 50 лет.

К недостаткам относят значительный вес, из-за которого приходится устраивать монтажную площадку или специальный фундамент.

Также многих смущает высокая стоимость блоков и услуг по их установке. Действительно, при монтаже деталей необходимо соблюдать осторожность, пользоваться специальным клеем и на последнем этапе использовать отделку из жароустойчивых материалов.

При выборе лучше ориентироваться на зарекомендовавшее себя марки: Hart, Tona, Ecoosmose, Schiedel, Effe2.

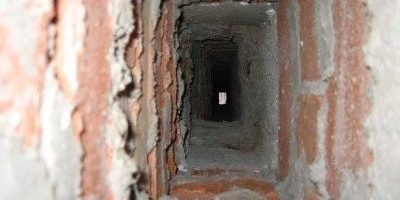

Вариант #2 – кирпичный

Кирпич – традиционный, можно сказать, даже древний материал. За века придумано множество технологий строительства различного вида печей и каминов, и сегодня есть возможность применять лучшие из них.

Кирпич предпочитают из-за доступности, но для качественной кладки подходит только один тип – глиняный полнотелый. Он заранее обожжен и полностью готов к использованию при высоких температурах

Важен и раствор для кладки, главное назначение которого – обеспечить плотное, герметичное соединение между кирпичами. Обычный цементный раствор не подходит. Необходимо замешивать раствор из песка, цемента и извести (5:2:1), которые противостоит высоким температурам, не растрескивается и не крошится раньше времени.

При выполнении кладки следует следить за тем, чтобы раствор из швов не выступал во внутреннюю часть. Гладкость трубы – одно из главных условий длительной и беспроблемной эксплуатации. Подробнее о кирпичных дымоходах ниже.

Вариант #3 – стальной

Если температура газов в канале дымоудаления не превышает + 400 °С, можно использовать стальные дымоходы. Современные трубы из жаропрочной антикоррозийной стали легче керамических аналогов и подходят практически для всех модификаций каминов и печей. Возводить дополнительные площадки или фундаменты для металлических труб не нужно.

Преимуществами также являются круглое сечение, не препятствующее отведению газов и удобное для профилактической чистки

Устанавливать и соединять стальные детали легче, чем возводить кирпичную кладку или монтировать хрупкую керамику. Их можно вставлять внутрь старых кирпичных дымоходов, производя гильзовку.

Условно стальные дымоходы делят на 2 категории:

• простые «горячего» типа, без теплоизоляции;
• сэндвич-трубы, состоящие из трех слоев – между двумя слоями металла вставлена теплоизоляция.

К теплоизолирующему материалу предъявляются особые требования. Он не должен выделять опасные для жизни человека продукты во время нагревания, иметь минимальную теплопроводность и не гореть. В строймаркетах можно приобрести готовые комплекты сэндвич деталей и собрать сэндвич-дымоход своими руками. А можно сделать заказ под частный проект.

Стоимость дымохода нельзя назвать бюджетной, но она себя оправдывает.

Вариант #4 – стеклянный

Красивый стеклянный дымоход привлекателен не только внешне. Он изготавливается из прочного закаленного стекла, обладающего инертностью к химическим воздействиям, которые характерны для продуктов горения.

Кроме того, идеально гладкие стенки препятствуют осаждению копоти в больших количествах, в результате дымоотвод приходится чистить гораздо реже.

Дымоход из стекла сложно назвать практичным изделием. Небольшой налет сажи сводит эстетику к нулю, поэтому мыть видимые части придется достаточно часто

Недостатками стекла являются дополнительные требования к утеплению и изоляции, специальная технология сборки (сложность в создании герметичных соединений), возможность образования конденсата.

Если сравнивать дорогие стеклянные и керамические дымоходы, то вторые выиграют и по техническим характеристикам, и по эксплуатационным качествам в целом.

Посмотрев обзор труб из различных материалов вы так и не смогли определиться, что лучше всего подойдет именно вам? Тогда советуем посмотреть другую нашу статью, в которой мы привели важные критерии выбора дымоходной трубы, на которые следует ориентироваться в конкретных условиях.

Сооружение керамического дымового канала

Самый надежный и безопасный вариант устройства дымохода в деревянном доме – сооружение из керамических блоков. Внешняя сторона его практически не нагревается, значит, не будет проблем с проходом через перекрытия.

Рассмотрим последовательность сборки дымового канала из составляющих немецкой марки Schiedel Rondo Plus:

Галерея изображенийКирпичные трубы сооружают с квадратным или прямоугольным сечением. Если внутри кирпичного канала устанавливается круглая в сечении металлическая гильза, ее устанавливают на всю высоту прямо от топливника. Не допускается сужение дымового канала на протяжении пути отвода продуктов сгорания

Чтобы точно высчитать внутренний диаметр кирпичного или керамического дымохода для камина, лучше посоветоваться со специалистами: в учет берется высота трубы, ее направленность, количество поворотов, материал изготовления, объем и температура выходящих газов, вид топлива, скорость сгорания топлива и т.д.

Однако существует несколько общих правил, которые не нужно упускать из виду. Предположим, для дымоходов цилиндрического сечения стандартная пропорция по отношению к топке – 1:10.

Специально для каминов применяется так называемый «шведский метод»: определение площади дымохода (f) по площади топки (F). В графике указаны значения для каминных систем с круглым, квадратным и прямоугольным сечением

Также считается, что сечение дымоотвода должно превышать диаметр поддувала. При расчетах высоты необходимо ориентироваться на высоту здания (включая крышу), тип кровли, расположение соседних строений.

Если в конструкции запланирован горизонтальный участок, то его длина не должна превышать 1 м. Такое требование объясняется естественным движением нагретых газов по вертикали, а это значит, что большая часть сажи будет откладываться именно на стенках горизонтального участка – наиболее сложного для чистки.

Конструкционные нюансы строительства

Одна из отличительных сторон кирпичной кладки – составление послойных схем. Параллельно подбирается состав клея для соединений керамической трубы и раствора для создания герметичной конструкции из кирпичей.

Важно, чтобы в процессе нагревания швы не деформировались и не меняли формы трубы. Внутренняя поверхность должна быть максимально гладкой, без выступов и зазубрин.

Для соединения отрезков трубы разного диаметра существуют редукционные стальные или керамические переходники. Места крепления на трубе обязательно герметизируют, чтобы не было утечки газов

Кроме редукционных переходников используют и другие фасонные детали – ревизионные отверстия с дверцами, тройники, угловые элементы.

Для подготовки к работе старых, давно не использовавшихся дымоходов одной чистки мало. Для эффективной работы необходима гильзовка – вставка металлической трубы круглого сечения. Кирпичные стенки дымохода и сталь не должны соприкасаться, между ними следует оставить промежуток.

Обязательный этап – теплоизоляция. Она позволяет, с одной стороны, повысить скорость прогревания трубы, а с другой – снизить или устранить образование конденсата. Также изоляционный материал для дымоходов является барьером против нагревания горючих материалов, находящихся поблизости от трубы (хотя по правилам этого быть не должно).

Особого внимания заслуживает устройство прохода через перекрытие и кровлю, при строительстве которых задействована древесина.

Материалы отделки стен вокруг каминного дымохода могут быть любыми, но обязательно не горючими. Часто деревянные (бревенчатые, брусовые) стены оставляют как есть – это нарушение. Подходит керамическая отделка (клинкер, кафель) или металлические листы

Необходима и отделка внешней части трубы, выходящей поверх кровли. Для защиты от мусора и осадков устанавливают «домики», стилизованные флюгеры, дефлекторы.

Пошаговая инструкция по кладке дымохода

Подготовленный проект является руководством к действию: в нем есть схема кладки, смета, перечисление строительных мероприятий. Кладка кирпичного дымохода – это заключительная часть возведения камина.

Шаг 1 – приготовление материалов и инструментов. Для приготовления раствора пригодятся песок, цемент, известь (или особая глина), емкость; для строительства кладки – расшивка, кельма, молоток, уровень.

Шаг 2 – приготовление раствора. Мастера обычно знают особые секреты, как сделать раствор более эластичным и не растрескивающимся. Например, добавляют в него немного извести. Консистенция массы должна напоминать сметану, быть густой, но легко отделяться.

Шаг 3 – кладка. Готовая порядовка облегчает работу – каждый ряд необходимо укладывать, согласно схемам. Если внутри кирпичного корпуса будет проходить керамическая или стальная труба, это также нужно учитывать при выборе схемы и размера сечения.

Шаг 4 – распушка. Этот элемент – расширение трубы – устраивают при переходе через перекрытие. Кирпич при этом смещают на ¼ в сторону наружного края.

В результате сдвига толщина должна достигнуть 0,5 м. В зазор между кладкой и перекрытием вставляют гильзу из листового металла и куски базальтовой теплоизоляции

Шаг 5 – кладка отрезка на чердаке. Для не отапливаемого помещения обязательна теплоизоляция. Переход через кровлю обустраивают с помощью еще одного расширения – выдры. Она защищает чердак от осадков.

Шаг 6 – оформление наружной трубы и оголовка. При необходимости устанавливают искрогаситель, дефлектор (для регулировки тяги), над ним – коньковый навес или колпак (зонтик). В строймаркете можно приобрети готовые оголовки.

Несколько советов от мастеров печного и каминного дела:

Галерея изображенийНадсадная труба устанавливается прямо на полностью готовое топочное отделение, заканчивающееся дымосборникомПосле кладки каждого ряда кирпича необходимо проверять его строго горизонтальное положение лазерным уровнемОсновным инструментами являются кельма, молоток и расшивка. Кроме того, пригодятся отвес, правило и строительный уровеньПлощадь отверстия должна быть чуть больше, чем размеры кирпичной трубы – для отделки прохода в перекрытииНа каждый погонный метр дымохода (при схеме кладки «пятерик») расходуется примерно 70 кирпичейПри установке шибера необходимо использовать базальтовый картон, который предохраняет кладку при расширении задвижкиЕсли чердак не отапливается, утепление дымохода на этом участке обязательно – для устранения угрозы появления конденсата. Начать теплоизоляцию можно от перекрытияСуществует несколько вариантов, один из них – присоединение к кирпичному дымоходу асбестоцементной или стальной трубы, которая и будет возвышаться над крышейДымосборник – основа для строительства дымоходаИспользование уровня для проверки горизонталиИнструмент для кирпичной кладкиОтверстие для трубы в перекрытииКоличество кирпичей для дымоходаМонтаж шибера в пазТеплоизоляция трубы в чердачном помещенииВывод трубы на крышу

На протяжении всей кладки важны 2 момента: чтобы туба стояла строго вертикально и чтобы ее внутренняя поверхность была идеально гладкой. Гильзовка гарантирует гладкость.

Выводы и полезное видео по теме

Видеоролики полезны тем, кто хочет самостоятельно построить камин и не наделать ошибок при проектировании и монтаже дымохода.

Еще больше информации о сэндвич-дымоходах:

Обустройство кирпичной трубы на кровле:

Сборка модульной керамической трубы:

Возведение дымохода для камина – увлекательное занятие, но оно принесет практическую пользу только при соблюдении норм и правил монтажа.

Если вы затрудняетесь с выбором материала или конструкции трубы, рекомендуем обратиться к опытным печникам, которые знают немало секретов качественного строительства каминов.

Решили собственноручно соорудить дымоход для своего камина, но в процессе изучения информации у вас остались невыясненные моменты? Спрашивайте совет у наших экспертов и других посетителей сайта – мы постараемся разъяснить сложные вопросы.

А может вы обладаете практическим опытом обустройства дымоходов и хотите указать на некоторые неточности или недочеты в изложенном материале? Или хотите дополнить материал полезными советами от профессионала? Напишите нам, пожалуйста, об этом в блоке комментариев.

Правильно устроить дымоход для камина, пожалуй, более важно, чем даже подобрать и установить сам камин. Ошибки могут привести поломке оборудования, а также вызвать опасность пожара, отравления продуктами горения и т. п. Выбор каминных дымоходов достаточно широк: от традиционной кирпичной трубы со стальным вкладышем до изящных стеклянных конструкций, органично вписывающихся в самый современный интерьер.

Требования к дымоходу и варианты обустройства

Задача дымохода — отведение продуктов сгорания топлива. Это значит, что конструкция будет прогреваться до очень высокой температуры, при этом контактируя с образующимися при горении агрессивными химикатами. Еще одна проблема — конденсат водяных паров, который неизбежно появляется из-за перепада температур. Поэтому для устройства каминного дымохода используют самые прочные материалы, в зависимости от которых различают следующие виды дымоходов: кирпичный, стальной, керамический и стеклянный.

Вариант #1 — кирпичный дымоход

Кирпичный дымоход выполняется из кирпичной кладки. Это наименее затратный вариант отведения продуктов горения, но, увы, не самый эффективный. Выполнение кирпичной кладки — процесс достаточно трудоемкий. Внутрь такого дымохода следует вставить специальный стальной вкладыш, который улучшит отведение дыма.

Раньше кирпичный дымоход представлял собой просто кирпичную кладку. На сегодняшний день такой дымоотвод устраивают редко. Если вы и увидите у кого-то кирпичный вариант, то, скорее всего, это стальной дымоход, облицованный кирпичом

Вариант #2 — стальной дымоход

Стальной дымоход представляет собой трубу круглого сечения из нержавеющей или оцинкованной стали, снабженную утеплителем и наружным контуром. Достаточно прост в монтаже и имеет относительно низкий физический вес.

Стальной дымоход для камина состоит из внутреннего и наружного контуров, между которыми уложен слой утеплителя. Такой дымоход очень прост в монтаже

Оцинкованная труба стоит несколько меньше, чем конструкция из нержавеющей стали, однако специалисты предостерегают, что такая экономия может привести к ситуации, когда «скупой платит дважды». Нагрузки при отведении дыма настолько высоки, что выбирая какой дымоход будет лучше для камина, целесообразнее остановиться на более дорогой, но устойчивой к коррозии «нержавейке».

При выборе сэндвичных дымовых труб обращайте внимание на три основные показателя: марка нержавеющей стали внутреннего контура, толщина теплоизоляции и ее материал. В продуманных интернет-магазинах по продаже дымоходов из нержавеющей стали, например, на сайте компании РОССТИН, установлены удобные онлайн-фильтры, упрощающие выбор.

Вариант #3 — керамический дымоход

Монтаж такой конструкции требует определенной профессиональной подготовки и аккуратности. Сложное устройство дымохода для камина обеспечивает отличную теплоизоляцию, а также длительный срок эксплуатации — порядка 30 лет.

Керамический дымоход состоит из трех слоев: внутреннего вкладыша из керамики, наружного слоя из облегченных бетонных блоков и теплоизоляционной прокладки, которая укладывается между этими слоями

Вариант #4 — стеклянный дымоход

Стеклянный — самый дорогой и сложный вариант, однако смотрится такая конструкция в интерьере очень эффектно. Устойчивость к коррозии, нагреванию и воздействию влаги — несомненные «плюсы» стеклянных дымоходов.

Стеклянный дымоход для камина стоит дорого, но отлично смотрится в интерьере и отличается прекрасными эксплуатационными характеристиками. Монтаж такой конструкции лучше доверить профессионалам

Еще один важный аспект — хорошая тяга. Для этого канал дымохода, по возможности, должен быть строго вертикальным, а его стены — максимально гладкими и абсолютно герметичными.

Размещение, размеры и прочие нюансы

Задуматься об устройстве камина в доме следует еще на стадии проектирования. Например, следует подумать о том, что материал стен и перекрытий должен быть негорючим. Обратиться за помощью с составлением схемы дымохода камина можно к замерщику фирмы, поставляющей дымоход. Эта услуга не бесплатная, однако следует учесть, что фирменный монтаж может обойтись в сумму, сопоставимую со стоимостью хорошей топки.

Также, рекомендуется размещать дымоход в теплой части здания. Если обстоятельства таковы, что конструкция располагается близ холодной наружной стены, следует позаботиться о дополнительной теплоизоляции. Чем ближе будет размещен дымоход к коньку крыши, тем меньше будут размеры трубы, возвышающейся над кровлей.

Диаметр трубы дымохода для камина должен соответствовать диаметру дымоотводящего патрубка. Если это условие нарушено, возможны нарушения тяги или неполное отведение продуктов сгорания. Минимальная высота дымохода должна составлять четыре метра. Над плоской кровлей труба должна возвышаться хотя бы на 500 мм. Такие же размеры приемлемы, если расстояние до конька крыши не превышает полметра. Если труба находится на расстоянии 1,5-3 метра от конька, ее высота должна достигать уровня конька.

Пример монтажа стального дымохода

Перед тем, как сделать стальной дымоход для камина, необходимо провести некоторые подготовительные работы. Для начала следует установить каминную топку. Если специальные ножки не предусмотрены, следует изготовить такую опору самостоятельно из металла, шамотного кирпича, камня и т. п. Расстояние от топки до стены должно составлять 150 мм, учитывая, что толщина слоя теплоизоляции составит 50 мм.

Обратите внимание! Стена, примыкающая к камину, нуждается в теплоизоляции, которую можно выполнить с помощью фольгированной базальтовой ваты. Некоторые специалисты считают, что самым подходящим материалом для таких работ является исключительно минеральная вата датского производства, выдерживающая нагрев до 700 градусов.

После того, как положение топки определено, следует вооружиться отвесом и определить ось выпуска дымосборника топки. Ось каминного дымохода должна полностью с ней совпадать. Теперь следует отметить проекцию топки на примыкающей стене, а также на полу. Если топка располагается на металлической подставке, опору следует покрыть слоем огнеупорной краски. Под ножки опоры нужно положить кусочки кирпича, чтобы ее положение соответствовало уровню напольного покрытия. Хорошая идея для такой опоры — ножки, длину которых можно регулировать.

Начинать работы по монтажу дымохода можно только после того, как топка размещена в предназначенном для нее месте, а ее положение тщательно выверено по вертикали и горизонтали, а затем зафиксировано с помощью металлического уголка.

После того, как завершено соединение элементов стального дымохода для камина с помощью герметика и заклепок, место соединения обматывают алюминиевым скотчем

Теперь можно приступить к монтажу дымохода. Сначала следует обработать герметиком все внутренние швы дымохода. Затем начинают сборку его элементов снизу вверх. К местах стыков отдельных элементов дымохода наносится по кругу двойной слой герметика. Вначале соединяют внутренний контур, а затем наружный. При этом верхний элемент внутреннего контура должен входить внутрь нижнего элемента, а не наоборот. Это предотвратит попадание конденсата на утеплитель. Наружный контур фиксируют заклепками, затем стыки и заклепки проклеивают алюминиевым скотчем. При этом необходимо следить, чтобы стыки элементов дымохода не попадали под толщу перекрытия.

Обратите внимание! Утеплитель в местах стыка прилегает не всегда достаточно плотно. В процессе эксплуатации может происходить достаточно сильное нагревание наружного контура. Избежать этой проблемы можно, если в местах стыков положить дополнительный слой утеплителя.

Особого внимания заслуживает правильное крепление дымохода. Чтобы зафиксировать трубу, наружный контур обжимают специальным хомутом, который фиксируется заклепками. Затем хомут закрепляется на перекрытии с помощью специального уголка и крепежных болтов. При этом основной вес каминного дымохода должен приходиться не на основание каминной вставки, а на хомуты и уголки, закрепленные на перекрытиях.

После того, как завершено соединение элементов стального дымохода для камина с помощью герметика и заклепок, место соединения обматывают алюминиевым скотчем

При креплении стального дымохода следует учесть возможность теплового расширения металла при нагревании. Чтобы компенсировать этот процесс, в нижней части первой секции каминного дымохода следует установить специальный гибкий элемент. Если такая деталь отсутствует, необходимо при закреплении хомутов на уголках предусмотреть люфт примерно в 1-1,5 см, чтобы обеспечить возможность хода конструкции при тепловом расширении. Если же контур дымохода будет закреплен жестко, то в процессе эксплуатации нижняя секция конструкции будет выдавливаться вниз, что может привести к порче оборудования.

Как говориться, лучше один раз увидеть, чем сто раз услышать. Поэтому приводим видео с полезными советами от опытного печника:

Правильно устроенный дымоход для камина, скорей всего даже намного важней, чем выбор самого камина. Важно не только правильно спроектировать конструкцию, но и установить по всем нормам и правилам топку, а также провести квалифицированный монтаж. Нужно учитывать каждый нюанс, изначально продумывая теплоизоляцию, строение оголовка и тому подобное. Особое внимание уделяйте выбору материалов, по этому вопросу далее в статье будет развернутый ответ, с описанием наиболее подходящих материалов.

Устройство и принцип работы

Понятно, что глобальных отличий подобный отводящий канал от печных иметь не будет. Дымоход, канал для печи камина также позволяет вывести отработанные газы в атмосферу. Газы поступают по трубе по классической схеме, за счет образованной тяги. Устройство дымохода для камина должно выполняться квалифицированным работником, который имеет навыки работы с подобными системами и может ориентироваться в технических особенностях строений и зданий.

Способы размещения

Задуматься о размещении дымохода, нужно заранее, продумать, где именно его можно разместить: на стене, снаружи (наружный) или внутри в частном доме. На улице установка дымохода зачастую выполняется из металлической трубы, но об этом поговорим немного позже. Кстати, вспомните, какие перекрытия установлены в вашем доме, из чего стены, возможно материал горючий, тогда появляются некоторые нюансы, связанные с дополнительной изоляцией, все это деньги, и при правильной работе, а главное качественной, достаточно не маленькие.

Способы размещения дымохода: в шахте, по внешней стороне здания

Материалы

Анализ разнообразных материалов позволяет сделать правильный выбор, в ту или иную сторону. Рассмотрим четыре популярных вида каналов, у каждого из них, есть собственные преимущества и недостатки. Кроме того, во многом выбор, какой дымоход лучше для вашего камина зависит от нормативных и технологических требований к помещению.

Керамический

Для каминов популярны в последнее время керамические блоки, они представляют уже готовую к установке конструкцию. Однако, за счет внушительного веса, требуется дополнительное усиление. К основным преимуществам можно отнести:

• гладкая поверхность;
• теплоотдача;
• высокий порог температур;
• компактны;
• износостойкие (50 лет).

Кирпичный

Дымоход для камина, котла из кирпича – традиционный. За время существования подобных конструкций, придумано множество различных вариаций систем. Наиболее прагматичным и оптимальным, считается установка именно кирпичной трубы. Но, нужно обращать внимание на раствор, качество кирпича.

Стальной

Дымоход для котла, камина из нержавеющей стали лучше использовать, если температура предполагается не более 450 градусов. Они легкие, для них не требуется конструировать отдельный фундамент, и они подходят практически под каждую конфигурацию камина.

Их можно использовать, даже применяя способ «гильзовки», то есть вставлять в кирпичные каналы. По-простому, такие конструкции разделяют на два типа:

• «Лысые».
• Сэндвич трубы.

Особое внимание уделяется утеплителю, если выбран первый вариант. Оптимально приобрести уже готовые сэндвич трубы.

Стеклянный

Как сделать самостоятельно дымоход для камина – этот вопрос, явно не будет касаться подобных конструкций. Стекло в этой области стали использовать относительно недавно.

Гладкие стенки не позволяют образовываться в больших количествах сажи и копоти. Однако, особенная технология производства и сборки, требует мастерства, ведь соединить стекло в герметичную структуру достаточно сложно.

Требования к дымоходам

Каких-либо серьезных отличий в нормативных актах дымохода для камина, вы попросту не найдете. На сегодняшний день СНиПы регламентируют обустройство каналов по единым критериям, которые могут отличаться в конкретных случаях от типа конструкции, а также характеристик зданий.

Особенности монтажа

Установка камина и будущий монтаж дымохода достаточно хлопотное дело для одного человека, позаботьтесь о помощниках. Рассмотрим некоторые особенности, которые идентичны для абсолютно любого типа канала, независимо печей или каминов.

Итак, важные аспекты установки:

• Расстояние от топочной части, до ближайшей стены не менее 150 мм.
• Рассчитывайте правильно угол наклона.
• Предусмотрите возможность регулировки топочного уровня, независимо от дымохода.
• Монтаж труб следует начинать только после измерения всех плоскостей.
• Не забывайте наносить двойной слой герметизирующей смеси.
• Запомните, верхний контур следующего отрезка трубы, должен входить в нижний. Только так достигается защита от попадания влаги.
• Используйте специальные хомуты и заклепки, для надежной фиксации соединений.
• Предусмотрите технологическое расширение от температуры, проще говоря, на нижней части, где труба входит в топку, нужен люфт. Это позволит избежать разгерметизации при нагреве. Использовать нужно специальный переходник.

Камин в частном доме может использоваться как основной или дополнительный источник тепла для обогрева жилых помещений. Как открытый тип отопительного оборудования, камин предполагает наличие пламени, которое передает тепло непосредственно в комнату через воздух.

Для горения топлива необходимо постоянное поступление кислорода и отведение продуктов сгорания – дыма, углекислого газа, сажи и копоти. Обе эти функции берет на себя дымоход, который очень важно спроектировать и установить правильно.

Конструктивные особенности и принцип работы

Дымоход для камина представляет собой вертикальную конструкцию на основе трубы круглого сечения, которая подсоединяется к отводящему патрубку топки камина и выходит через кровлю наружу.

Работа дымохода основана на силе тяги, которая возникает из-за разницы давлений в верхней и нижней части конструкции. В верхней части трубы дымохода, находящейся над поверхностью кровли, воздух более разрежен, что создает область низкого давления. За счет этого отработанные газы естественным образом выходят из дымохода наружу.

Конструктивные особенности дымохода камина зависят от типа печного оборудования. Современный камин в помещении – это не обязательно ниша в стене дома. Это может быть отдельно стоящая печь открытого или закрытого типа, работающая на дровах, угле, торфе и даже топливных брикетах. От размера камина, его расположения и конструкции зависит устройство дымохода.

Это важно! Общая особенность дымохода всех каминов – контакт с горячим воздухом и продуктами сгорания топлива, что требует от материала дымохода особых огнеупорных свойств и устойчивости к агрессивному воздействию.

Способы размещения дымохода

Существуют два способа размещения дымохода камина – внутренний и наружный. Первый предполагает установку трубы для отвода дыма и продуктов горения топлива в комнате либо в стене помещения (при наличии в ней предусмотренной при строительстве шахты).

Второй способ – установка трубы снаружи вдоль стены дома, когда вывод отработанных газов и дыма из камина осуществляется через штатный дымоотвод. Он присоединен переходным коленом к горизонтальной трубе, пролегающей через стену. Колено соединяется с тройником, на который устанавливается труба дымохода, ведущая вверх.

Рекомендуем ознакомиться:  Особенности выбора гидродинамической машины для прочистки канализации

Оба способа размещения дымохода имеют свои достоинства и недостатки. Внутреннее расположение обеспечивает защиту конструкции от перепадов температур зимой, а также снижает тепловые потери. Недостаток расположения трубы внутри помещения – потеря ценных квадратных метров.

Наружное размещение более рационально с точки зрения экономии пространства и пожарной безопасности, но при таком расположении в трубе часто образуется конденсат из-за разницы температур.

К чему приводят ошибки в конструкции дымохода

При отсутствии навыков в проектировании и строительстве дымоходов необходимо доверить эту задачу специалистам. Ошибки в конструкции дымохода могут привести к нежелательным последствиям:

• слабая тяга в дымоходе, плохое отведение дыма, скопление сажи в топке;
• недостаточное выделение тепла при горении из-за нехватки кислорода;
• поступление дыма и отработанных газов в помещение;
• перегрев конструкции, тепловые потери;
• перерасход топлива;
• поломка печного оборудования;
• образование искр, повышенная опасность пожара.

Чтобы избежать этих последствий, важно придерживаться основных требований к обустройству дымохода.

Требования к дымоходам

Ключевым требованием к устройству дымохода является правильный выбор сечения трубы и ее высоты. Другое важное условие – строго вертикальное расположение трубы и ее надежная герметизация, а при необходимости – теплоизоляция при установке рядом с несущей стеной.

Требования к конструкции дымохода относятся как к внутренней его части, так и к наружной (той, где труба находится над поверхностью кровли).

К внутренней части конструкции предъявляются следующие требования:

• материал трубы должен быть стойким к высоким температурам и коррозии;
• конструкция должна быть строго герметичной по отношению к отработанным газам и продуктам сгорания;
• трубу можно подсоединять только к одному камину или печному оборудованию (запрещается врезать в нее отвод вытяжной вентиляции и т.п.);
• внутреннее сечение дымохода должно быть постоянным, без сужений и расширений;
• диаметр трубы дымохода должен быть равным сечению дымовой трубы топки камина;
• минимальная высота дымохода составляет 3,5-5 метра (в зависимости от высоты здания).

Внимание! Оптимальная форма сечения дымохода – круглая. Прямоугольный или квадратный дымоход должен иметь скругленные углы с радиусом от 2 см и максимальным соотношением сторон 1,5.

Для наружной части конструкции требования такие:

• выход трубы дымохода над крышей желательно установить на уровне конька или рядом с ним;
• высота наружной части трубы не должна быть меньше 50 см;
• если расстояние от конька до дымохода больше, чем 1,5 м, то высота трубы должна быть равна высоте конька крыши.

Рекомендуем ознакомиться:  Как установить дымоход для буржуйки?

Справка. Конек – это горизонтальная линия двускатной крыши, по которой соединяются две части кровли, т.е. самая высокая точка строения.

Как правильно расположить дымовой канал

О расположении дымового канала желательно позаботиться еще на стадии проектирования или строительства дома. Это позволит свести к минимуму затраты времени и материалов на сооружение шахты для дымохода, его герметизацию и облицовку.

Если устройство камина планируется уже в процессе эксплуатации здания, необходимо обратиться к инженеру, чтобы тот разработал схему расположения камина и дымохода с учетом особенностей планировки дома.

Если дымоход будет расположен внутри здания, желательно устанавливать его в теплом помещении. При установке возле холодной несущей стены или снаружи дома его необходимо утеплить.

Важно! Установка дымохода происходит только после монтажа топки камина. Топка должна располагаться минимум в 15 см от стены. Саму стену возле камина необходимо дополнительно изолировать с помощью фольгированной базальтовой ваты.

Дымосборник камина должен быть строго вертикальным, т.е. находиться на одной оси с топкой. Ось дымохода также должна совпадать с осью дымосборника. Чтобы убедиться в корректной установке конструкции, необходимо воспользоваться отвесом или уровнем.

Выбираем материал для сооружения дымохода

В настоящее время большинство дымоходов сооружают на основе металлической трубы из нержавеющей или оцинкованной стали. Изредка встречаются конструкции на основе кирпичной кладки, в основном, в старых домах.

В жилых зданиях новой постройки кирпичные дымоходы – это всего лишь имитация кладки: в их основе находится та же металлическая труба, просто облицованная кирпичом снаружи.

Если же собственники хотят получить аутентичный дымоход из кирпичной кладки, необходимо выбрать специальный тип материала.

Это важно! Для контакта с горячим воздухом, дымом и отработанными газами нужен специальный огнеупорный кирпич, способный выдержать температуру до 700 градусов.

Кроме металла, используются также керамические и стеклянные дымоходы. Керамика отличается долгим сроком службы – от 30 лет и выше, но стоимость такой конструкции в несколько раз выше. Стеклянные дымоходы – также дорогостоящий вариант, встречающийся, как правило, в дизайнерских каминах.

Рекомендуем ознакомиться:  Особенности клипс для крепления ПВХ труб и правила установки зажимов

Большая часть владельцев домов или дач при установке камина отдает предпочтение металлической трубе из нержавеющей стали. Этот материал более доступен по цене, отличается стойкостью к коррозии и высоким температурам, имеет небольшой вес и прост в монтаже.

Инструкция по сборке и монтажу дымовой трубы для камина

Сборка каминного дымохода происходит снизу вверх после установки и фиксации топки. Все швы трубы должны быть надежно загерметизированы, особое внимание уделяют местам стыков трубы с переходниками и другими отдельными элементами.

Алгоритм установки дымовой трубы:

1. Все элементы трубы сначала соединяются между собой.
2. Труба насаживается сверху на патрубок дымосборника, фиксируется металлическим хомутом и герметиком.
3. Места соединения частей трубы дымохода дополнительно обматываются алюминиевым скотчем.
4. В нижней части конструкции устанавливается специальный гибкий фиксирующий элемент – он будет удерживать трубу с учетом температурного расширения металла.
5. В кровельной части труба дымохода обжимается специальным хомутом и укрепляется с помощью заклепок.
6. В отверстии перекрытии устанавливается металлический уголок, в который помещают трубу дымохода. Уголок фиксируют с помощью крепежных элементов.

Внимание! Монтаж трубы дымохода должен быть завершен таким образом, чтобы его вес приходился не на дымосборник каминной топки, а на хомут и уголок, закрепленный на перекрытии кровли.

После завершения монтажа трубы дымохода можно сделать кирпичную облицовку либо замаскировать ее любым стеновым материалом. Перед этим важно позаботиться о теплоизоляции трубы, если она находится не внутри шахты в стене. Это обеспечит дополнительную безопасность конструкции, которая достаточно сильно нагревается дымом.

На верхнюю часть дымохода, возвышающуюся над кровлей, желательно установить специальный защитный элемент – козырек или дефлектор. Второй вариант более предпочтителен, т.к. он создает дополнительную тягу, повышающую производительность печного оборудования, а также защищает дымоход от попадания воды, снега, листьев и других засорений.

Во время работы очага с открытым огнем есть необходимость в выведении дыма из помещения. Воздуховод выполняется в виде герметичной трубы для камина. От того, насколько правильно построен дымоход, зависит работа очага.

Виды труб для дымохода

Для изготовления дымохода камина применяются различные материалы. Различают несколько основных видов труб:

• кирпичные;
• стальные;
• керамические;
• эмалированные.

Каждый материал обладает своими свойствами, которые влияют на работу воздуховода. Труба необходима для большинства видов каминов, за исключением электрокамина. Так как при его работе не выделяется дым, а действие основано на подсветке тумана при помощи светодиодов, дымоход в электрическом камине выполняет только декоративную функцию и может быть выполнен из любого материала.

Труба из кирпича для камина

Труба для камина из кирпича делается в форме прямоугольника или квадрата. Блоки материала соединяются при помощи известково-песчаного раствора. Для укрепления трубы используются анкеры. Они устанавливаются в дымоход на глубину не менее чем 20 см. Чтобы избежать разрушения кирпичной трубы, необходимо провести армирование ее стен. Кирпичная кладка укрепляется арматурой через каждые третий ряд.

К недостаткам каминных труб из кирпича можно отнести:

• дороговизну материала;
• необходимость заливки толстого слоя фундамента;
• внутри воздуховода копится сажа и пепел из-за шероховатой структуры кирпича;
• прямоугольная форма дымохода приводит к появлению заторов, из-за чего труба нуждается в постоянной чистке;
• неровные стены становятся причиной плохой тяги в дымоходе, из-за чего дым проникает в помещение;
• разрушение под влиянием образования конденсата в трубе.

Чтобы кирпичная кладка служила как можно дольше, в уязвимых участках ее необходимо утеплить. В качестве утеплителя можно использовать минеральные плиты.

Стальной дымоход

Еще один популярный вид труб для камина – так называемая сэндвич труба. Такое название связано с тем, что дымоход представляет собой сборную конструкцию из нескольких элементов. Два цилиндра из нержавеющей стали разного диаметра вставлены один в другой, между ними размещается слой термоизоляции. Труба для камина из нержавейки отлично подходит для удаления дыма из газовых моделей очагов. Она может подсоединяться к очагам из различного материала. Например, к чугунным каминам.

Срок службы стального дымохода – около 20 лет. В отличие от кирпичной трубы, воздуховод из нержавеющей стали сделан в форме цилиндра. Благодаря этому повышается тяга из камина. Сталь – это гладкий материал, поэтому сажа и пепел не оседает на стенках трубы в таком количестве, как на кирпичной кладке.

Нержавейка является доступным и относительно дешевым материалом. Стальной дымоход имеет небольшой вес и не нуждается в постройке дополнительной опоры. Это один из самых экономических вариантов труб для камина. Еще одно преимущество стального дымохода для очага – это возможность его монтажа непосредственно после всех строительных работ. К существенным недостаткам трубы из нержавеющей стали можно отнести разве что непривлекательный внешний вид, из-за чего в частных домах для трубы понадобится дополнительная отделка.

Керамический каминный воздуховод

Особой популярностью пользуются керамические трубы для камина, в которых идеально сочетается цена и качество изделия. Керамический дымоход представляет собой конструкцию из нескольких труб и бетонных блоков. Срок службы такой трубы при правильном уходе – около 30 лет.

Как в случае с трубами из нержавеющей стали, воздуховод из керамики не нуждается в постройке дополнительного фундамента. Трубы изготавливаются из легких бетонных блоков. Блоки соединяются и укрепляются при помощи армирования. Внутри блоков находится керамическая труба. Нередко между блоками и трубой прокладывается дополнительный слой теплоизоляции. Он необходим в том случае, если камин работает от твердого топлива и жар превышает отметку в 400 градусов.

У керамических труб для каминов одни из лучших показателей по силе тяги. Они легко собираются и быстро устанавливаются. Также это один из самых долговечных видов дымоходов. Благодаря наличию в бетонных блоках специальных отверстий, можно без труда проводить чистку трубы от засоров. Также зазоры служат для предотвращения скопления конденсата внутри керамической трубы.

Эмалированная труба для камина

Эмалированный дымоход представляет собой трубу из углеродистой стали и нескольких слоев защитной эмали. Эмаль защищает металл от коррозии и повреждений. Покрытие хорошо удерживает тяжелые металлы и ядовитые испарения, не давая им проникнуть наружу сквозь дымоход.

В качестве термостойкой эмали применяют два вида покрытия – грунтовое и покровное. Затвердение покрытия происходит при термической обработке. Труба обжигается при температуре не ниже 900 градусов. В итоге металл и эмаль образуют между собой плотное соединение.

Эмалированные трубы для камина могут выдерживать температуру до 500 градусов. К недостаткам материала можно отнести хрупкость трубы. Устанавливать такой дымоход нужно с большой осторожностью, так как любое механическое воздействие может повредить материал.

Правила монтажа трубы для камина

Устанавливать дымоход для камина необходимо, учитывая нормы пожарной безопасности. Есть основные рекомендации, которых необходимо придерживаться при монтаже:

1. Стык трубы и самого камина должен быть полностью герметичным. От этого зависит, куда будет уходить дым в процессе топки. Диаметр трубы не должен превышать диаметра вводного патрубка камина. Если этот принцип не будет соблюден, есть опасность проникания углекислого газа в помещение.
2. Место прохождения каминной трубы в доме должно быть изолировано от отделочных материалов. В качестве противопожарной защиты применяются такие материалы, как асбестоцемент, базальтовая вата и листовой металл. Расстояние от горючих материалов должно быть не менее 13 см для многослойного вида трубы и не менее 24 см – для однослойного. Для кирпичных труб необходимо в местах стыков с отделкой дома применять утолщенный тип кладки и дополнительную изоляцию из асбестоцемента.
3. Желательно устанавливать дымоход строго вертикально. Допускается не более трех изгибов в конструкции. Если есть необходимость в горизонтальном монтаже трубы, такой участок должен занимать меньше одного метра. В противном случае нарушается тяга воздуха из камина.
4. Размер трубы влияет на силу тяги в дымоходе. Минимальная высота от источника горения до оголовка – 5 метров.
5. Дымоход должен выступать над кровлей крыши не менее чем на 50 см. Если крыша покатая, стоит ориентироваться на самую высокую точку.
6. Расстояние между оголовком дымохода и коньком должно составлять около 50 см. Если труба выводится через стену, необходимо соблюдать минимальную высоту от земли в один метр.
7. Чтобы конденсат не собирался внутри трубы, а также была оптимальная тяга, желательно устанавливать каминную трубу у внутренней стены дома, а не выводить на улицу. Материал, из которого изготовлен дымоход, также прослужит дольше, так как не будет подвержен влиянию внешней среды.

Благодаря этим рекомендациям монтаж трубы будет выполнен максимально безопасно, а также создаст хорошую тягу воздуха в дымоходе.

Возможные проблемы в работе трубы для камина

Работа камина во многом зависит от правильной установки дымохода. Если возникает недостаточная тяга, следует проверить расчеты, по которым был построен дымоход.

Труба для камина установлена неправильно, если:

• дым попадает в помещение;
• растопка камина занимает много времени;
• огонь в камине горит слишком слабо;
• интенсивность горения твердого топлива постоянно различается и зависит от погодных условий.

В первую очередь при возникновении этих проблем следует обеспечить в помещении должную вентиляцию. Нужно проверить герметичность окон и интенсивность работы вентиляции, если такая имеется. Так как пламя камина сжигает большую часть кислорода, приток свежего воздуха в доме должен быть постоянным. Если после проверки оказалось, что вентиляция в помещении работает исправно, причиной плохой тяги является неправильная конфигурация трубы для камина.

Причины неправильной работы дымохода следующие:

1. Недостаточная высота трубы. Чем больше камин, тем выше должен быть воздуховод, чтобы обеспечить достаточно сильную тягу.
2. В конструкции трубы присутствует изгибы более чем в 45 градусов. Желательно делать дымоход максимально прямым. Если все же присутствуют горизонтальные элементы, стоит выбирать минимальный угол наклона. Вертикальная часть должна быть не менее 5 метров.
3. Неправильные расчеты. Во многом тяга зависит от правильного сечения дымохода.
4. Внешнее воздействие. Погодные условия могут влиять на интенсивность тяги в трубе. Чтобы этого не произошло, необходимо установить на дымоходе флюгер.

Труба для дымохода камина должна быть установлена согласно всем нормам. Это позволит сделать камин пожаробезопасным, а также обеспечит его правильную работу.

</ol>Используемые источники:

• https://sovet-ingenera.com/otoplenie/o-drugoe/kak-sdelat-dymoxod-dlya-kamina.html
• https://aqua-rmnt.com/otoplenie/dimohod/kak-sdelat-dymoxod-dlya-kamina.html
• https://odymohodah.ru/stroitelstvo-i-montazh/dymohod-dlya-kamina
• https://infotruby.ru/primenenie/dymohod-dlya-kamina
• https://pechiexpert.ru/truba-dlya-dymohoda-kamina-02/
