Как сделать дренаж ⛲ на участке вокруг дома на глинистых почвах своими руками

Статья размещена в рубрике|подрубрике

Подтопление участка грунтовыми и талыми водами может представлять собой настоящее бедствие для его владельца. Осадки также способны внести свою лепту в нарушение структуры грунта. Особенно плохо приходится владельцам земли, состоящей преимущественно из глины или суглинков, так как глина сильно задерживает воду, с трудом пропуская ее через себя. В этих случаях единственным спасением может оказаться правильно сооруженный дренаж. Для такой почвы он имеет свои особенности. Поэтому рассмотрим, как сделать дренаж участка своими руками на глинистых почвах.

Особенности глинистых участков

Растения страдают от переизбытка влаги в первую очередь. Их корни не получают необходимого для развития количества кислорода. Результат оказывается плачевным — растения вначале чахнут, а потом и вовсе пропадают. Причем, это относится и к культурным растениям, и к газонным травам. Даже в случаях, когда глина сверху прикрыта слоем плодородной почвы, уход воды будет затруднен.

Также важна комфортность работ на участке, ведь при отсутствии водостока даже небольшой дождь способен превратить глинистую почву в болото. Работать на такой земле нельзя будет несколько дней.

Когда вода долго не уходит, возникает риск подтопления фундамента и его промерзания при наступлении холодов. Даже очень хорошая гидроизоляция не способна иногда защитить фундамент от разрушения, так как она и сама может быть разрушена замерзшей влагой.

Делаем вывод: дренаж участка от грунтовых вод просто необходим. И если он еще не сделан, то не стоит откладывать его строительство.

Подготовка к строительству дренажной системы

Прежде чем выбрать тип дренажной системы, следует провести анализ своего участка.

Внимание обращается на следующие моменты:

• Структура почвы. В нашем случае рассматривается глина, не способная быстро пропускать воду;
• Источник повышенной влаги. Это могут быть частые осадки или залегающие близко к поверхности грунтовые воды;
• Выбирается тип дренажа или несколько типов совмещаются;
• Составляется план расположения дренажных траншей, ревизионных и водосборных колодцев. На плане указывается глубина нахождения дрен, размеры всех элементов системы, их уклон относительно поверхности почвы. План позволит быстро отыскать места расположения всех элементов системы.

После такой подготовки приступают к строительству дренажа участка своими руками на глинистых почвах. Рассмотрим, какой дренаж бывает, и какой из них лучше подойдет применительно к глинистому участку.

Виды дренажных систем

Дренаж на глинистом участке может быть поверхностным, глубинным или пластовым. Иногда целесообразно совместить несколько этих видов для достижения наибольшей эффективности водоотвода.

Поверхностный дренаж

Если участок имеет хотя бы небольшой естественный уклон, это создает дополнительные преимущества для поверхностного дренажа. Вода стекает сама по себе по проложенным на участке каналам в отведенное место. Такие каналы располагают на поверхности почвы, слегка углубляя их в грунт. Поверхностный дренаж участка на глинистых почвах может прокладываться практически на любых ровных местах: вдоль дорожек, вокруг строения, по периметру газонов, около площадок для отдыха и в других местах.

Стекающая по бетонным или пластиковым желобам вода собирается в дренажных колодцах, откуда используется по предназначению или сбрасывается к месту утилизации.

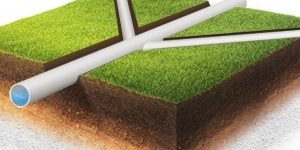

Глубинный дренаж

Когда необходимо удалять из почвы значительные объемы воды, обустраивают глубинный дренаж в глинистых грунтах. Это подземная система каналов и расположенных в них трубопроводов, по которым вода стекает и накапливается в колодцах. Система представляет собой один или несколько магистральных (основных) каналов, имеющих глубину около 1,2 м и ширину порядка 50 см с уложенными в них дренажными трубами. Направление основных каналов — к водосборнику. В эти каналы сбрасывается вода из вспомогательных каналов, которые собирают воду со всего участка. Они имеют меньшую глубину и ширину. Количество дополнительных каналов должно быть таким, чтобы охватывались места с наибольшими застоями воды.

Совет: Чем больше глины содержится в составе почвы, тем большее количество дренажных линий потребуется проложить.

Расстояние между дренами на таком типе почвы — максимум 11 метров.

Пластовый дренаж

Это своеобразная разновидность глубинной системы, так как все элементы дренажа располагаются на значительной глубине. Применяется пластовый дренаж в случаях, когда необходимо отвести постоянно поступающую к фундаменту строения воду. Обустраивают пластовый дренаж под самим фундаментом, располагая его глубже самой нижней точки фундамента. Система состоит из слоя щебня, по которому вода уходит в расположенные по периметру дренажные трубы. Размеры пластовой системы всегда превышают размеры строения.

Инструменты и материалы

Перечислим инструменты, которые могут понадобиться для того, чтобы провести дренаж в глине:

1. Лопаты для выкапывания траншей.
2. Строительный уровень для создания уклона в траншеях.
3. Тачка для подвоза материалов и вывоза выкопанной земли.
4. Режущий и сверлильный инструмент для пластиковых труб.
5. Разметочный шнур.

Для работы потребуются такие материалы:

1. Геотекстиль, необходимый для фильтрации поступающей в дренажную систему воды.
2. Щебень и песок для создания подушки и обсыпки.
3. Каналы из бетона или пластика для поверхностного дренажа, дождеприемники, пескоуловители, а также цемент.
4. Трубы перфорированные пластиковые диаметрами 100-110 мм для строительства глубинного дренажа.
5. Соединительные элементы для стыковки труб.
6. Готовые дренажные колодцы или элементы для их сборки.

Устройство дренажа

Рассмотрим, как сделать дренаж участка на глинистой почве разных типов.

Поверхностный дренаж

Более простое устройство имеет открытый засыпной тип дренажа:

1. По имеющемуся плану прокапываются неглубокие траншеи, которые тщательно трамбуются. Соблюдается уклон траншей в сторону водосборников. Если вам повезло, и участок имеет естественный уклон, то глубина траншей может быть одинаковой. Глубина траншей доходит до 80 см, а их ширина составляет 40 см.
2. В траншеях формируется песчаная подушка, поверх которой засыпается слой щебня. Так как устройство дренажа на глинистой почве будет открытым, щебень засыпается до уровня почвы либо оставляется место для укладки сверху слоя дерна. В таком виде система эксплуатируется.

Совет: Для придания открытым каналам большей эстетичности рекомендуется покрыть их сверху декоративными камнями, галькой, украсить иными способами. Из них можно сформировать сухой ручей, посадив по краям каналов многолетние цветы.

Дренаж лоточного типа формируется так:

1. Прокапываются траншеи, как в предыдущем варианте, но не такие глубокие.
2. На слой щебня заливается бетонный раствор, на который сразу же устанавливаются пластиковые или бетонные желоба. Бетон закрепляет траншеи, не позволяя земляным стенкам разрушаться. Подобным образом устанавливаются пескоуловители (обычно в конце линии лотков) и дождеприемники (под водосточными трубами).
3. Желоба закрываются защитными решетками.

Глубинный дренаж

Это более качественная система дренажа, изготовление которой потребует много времени и сил.

1. На отведенном ему месте устанавливается коллекторный колодец.
2. Прокапываются магистральные и вспомогательные траншеи шириной около 50 см. Средняя глубина дренажа на глинах составляет около 120 см в основных каналах и около 100 см в каналах дополнительных. Основные линии должны доходить до водосборного колодца. Уклон вспомогательных траншей обеспечивается в 5 см на метр их длины.
3. На дно выкопанных траншей засыпается подушка из песка и на нее выкладывается геотекстиль, края которого заворачиваются на стенки траншей.
4. Сверху геотекстиля укладывается щебень толщиной не менее 20 см.


5. Прокладываются перфорированные трубы с обязательной проверкой уклона.
6. Трубы между собой стыкуются при помощи раструбовых или муфтовых соединений.
7. В местах поворотов труб, а также через каждые 25 м на прямых участках монтируются ревизионные колодцы. Это могут быть куски трубы большого диаметра или специально изготовленные изделия. Их высота должна быть такова, чтобы они возвышались над уровнем почвы. Через эти колодцы будет осуществляться контроль чистоты трубопроводов, а также проводиться их периодическая чистка.


8. Сверху труб вновь засыпается щебень. Он должен полностью покрывать трубы.
9. Геотекстиль заворачивают так, чтобы щебень вместе с трубами оказался в его коконе. Фильтр для дренажа обеспечен.
10. Оставшееся в траншеях место засыпается песком.
11. Последним слоем идет грунт, которым выравнивают траншеи до уровня почвы.


Если вам хочется больше узнать про железобетонные водоотводные лотки, их характеристики и особенности монтажа, то эту информация вы найдете в отдельной статье на нашем сайте.

Для монтажа дренажных систем очень часто в перечне необходимых материалов присутствует геотекстиль — что это такое и как используется, читайте в другой статье.

А cоветы по организации канализационной системы в бане есть здесь.

Пластовый дренаж

Создается данная разновидность дренажа еще до начала строительства фундамента. Почва углубляется ниже его расположения не менее чем на 20 см. Слой почвы также снимается шире места прохождения фундамента. На дно котлована засыпается щебень слоем 20 см, а по периметру располагаются дренажные трубы. Вся проникающая под фундамент влага собирается в трубах, откуда выводится по отдельно проложенным трубопроводам в водосборные колодцы.

Совет: Глубина нахождения пластового дренажа должна превышать глубину залегания глинистого грунта. В этом случае дренаж будет максимально эффективен.

Такой вид дренажа достаточно трудоемок, поэтому используется реже, хотя для глинистых грунтов он полезен.

Уход за дренажной системой заключается лишь в ее прочистке и откачке воды из коллекторного колодца. Если все сделано правильно, то никакая глина на участке не сможет омрачить ваше настроение и погубить выращиваемые вами растения.

Добавьте страницу в закладки!<index>

Проблема подтопления и повышенного переувлажнения почвы знакома владельцам участков, расположенных в центральном регионе России. Сырость и застои воды после таяния снега не позволяют провести должную подготовку дачного участка к летнему сезону, а переувлажнение почвы при постоянном выпадении осадков губительно для многих растений. Для решения этих проблем существует несколько способов, но наиболее эффективным является обустройство дренажа.

В каких случаях необходима дренажная система

Дренаж — это технология сбора и отведения грунтовых, талых и ливневых вод от участка, технических и жилых строений. Дренажная система предотвращает вымывание, пучение и заболачивание почвы, которое происходит из-за перенасыщения влагой.

Обустройство дренажной системы необходимо далеко не на каждом участке. Для того чтобы определить насколько сильно ваш участок нуждается в дренаже потребуется провести визуальный осмотр. Обратите внимание, происходит ли подтапливание участка после таяния снега, как быстро впитывается вода после полива растений, стоят ли лужи после сильного дождя и ливня. Если вы не раз наблюдали эти признаки, то дренаж обязателен.

Дренажная система помогает убрать застои воды с участка

Если визуального подтверждения мало, то можно провести простой эксперимент — с помощью ручного бура или обычной лопаты следует вырыть яму глубиной 70–100 см. Лучше это сделать в нескольких местах на участке. Если через 24–36 ч на дне ямы скапливается и не уходит вода, то это прямое свидетельство перенасыщения почвы влагой.

Дренаж почвы проводится при следующих условиях:

• высокое залегание грунтовых вод;
• участок расположен в местности с глинистой почвой;
• участок располагается в низине или наоборот — на склоне;
• в месте расположения участка выпадает большое количество осадков.

Наличие дренажа способствует сохранению отделочных и облицовочных материалов, используемых для укладки садовых дорожек, отделки цоколя и фасада здания.

Виды систем осушения

Систем осушения земельных участков существует великое множество. При этом в различных источниках их классификация может сильно отличаться друг от друга. В случае с системами дренажа для загородных и дачных участков рекомендуется использовать наиболее простые и проверенные решения.

Дренаж поверхностного типа

Поверхностный дренаж — это наиболее простая и эффективная система. Основная задача — осушение почвы, путём отвода воды, образованной в результате выпадения ливневых осадков и неравномерного таяния снега.

Решётки защищают открытую дренажную систему от попадания крупного мусора

Система поверхностного дренажа сооружается по площади участка, вокруг дома и прилежащих к нему построек, около гаражных конструкций, складов и внутреннего двора. Поверхностный дренаж подразделяется на два подвида:

1. Точечный — в некоторых источниках обозначается как локальный дренаж. Используется для сбора и отведения воды с определённого места на участке. Основная область применения — это осушения площадок под водостоками, около входных дверей и ворот, в области расположения ёмкостей и кранов для полива. Нередко применяется в качестве аварийной системы, если другой тип дренажа перегружен.
2. Линейный — применяется для осушения всего участка. Представляет собой систему, состоящую из принимающих лотков и каналов, устроенных под некоторым углом, обеспечивающим постоянный сток воды. Система дренажа снабжается фильтрующими решётками и пескоуловителями. Лотки и дрены изготавливаются из ПВХ, полипропилена, ПНД или полимербетона.

При устройстве поверхностной системы водоотвода рекомендуется совмещать точечный и линейный дренаж. Это обеспечит наиболее эффективную работу системы. При необходимости точечный и линейный дренаж может быть совмещён с системой, которая описана ниже.

Глубинный дренаж

Глубинный дренаж выполняется в виде трубопровода, проложенного в местах, где необходимо постоянное осушение почвы или понижение уровня грунтовых вод. Дрены прокладываются с соблюдением уклона по направлению стока воды, которая поступает в коллектор, колодец или водоём, расположенный за пределами участка.

Процесс сооружения глубинного дренажа на загородном участке

Для понижения уровня грунтовых вод трубы закладываются по периметру участка на глубину 80–150 см. В случае когда необходимо отвести воду от фундамента строения, трубы должны быть уложены ниже глубины его залегания. И также дренажные трубы могут быть уложены по всей площади участка с определённым шагом. Расстояние между дренами зависит от глубины их заложения и механического состава грунта.

Например, при устройстве дренажной системы, когда дрены укладываются на глубину 0,9–1 м, рекомендуемое расстояние между ним составляет не менее 9–11 м. На суглинистой почве при тех же условиях шаг между дренами уменьшается до 7–9 м, а на глинистой до 4–5,5 м. Более подробные данные для разной глубины заложения можно увидеть в таблице ниже. Информация взята с книги «Осушение земель под сады» за авторством А.М.Думбляускаса.

Глубина заложения дрен, м	Расстояние между дренами, м
Песчаный грунт	Суглинистый грунт	Глинистый грунт
0,45	4,5–5,5	4–5	2–3
0,6	6,5–7,5	5–6,5	3–4
0,9	9–11	7–9	4–5,5
1,2	12–15	10–12	4,5–7
1,5	15,5–18	12–15	6,5–9
1,8	18–22	15–18	7–11

При укладке трубы соблюдаются особенности рельефа местности. Согласно технологии дрены укладываются от самой высокой к самой низкой точке на участке. Если участок относительно ровный, то для придания уклона формируется наклон по дну траншеи. Минимальный уровень уклона — 2 см на 1 п. м. дренажной трубы при сооружении дренажа в глинистой и суглинистой почве. Для песчаной почвы соблюдается уклон в 3 см на 1 м. п.

Схема устройства глубинного дренажа

При устройстве дренажа большой длины следует соблюдать минимальный уклон по всей протяжённости дренажной трассы. К примеру, для дренажной системы длиной 15 м минимальный перепад уровня между начальной и конечной точкой трассы составит не менее 30 см.

При возможности рекомендуется превышать заявленные нормы уклона. Это обеспечит более быстрое водоотведение, уменьшит риск заиливания и засорения дрена. К тому же выкопать траншею с большим уклоном гораздо легче, чем вымерять 1–2 см.

Дренаж на дачном участке — самые просте способы с инструкциями

Для того чтобы самостоятельно провести осушения земельного участка посредством дренажной системы потребуется ознакомиться с технологией работ, рассчитать и закупить необходимые материалы, подготовить инструмент и место для выполнения работ.

Поверхностный дренаж дачного участка

Открытый поверхностный дренаж является универсальным решением для осушения дачных участков небольшой площади. Например, для типовых участков площадью 6 соток. За основу можно взять схему, расположенную ниже. На ней изображена дренажная трасса в форме «ёлочки». Расстояние между дренами, как оговаривалось, выше выбирается исходя из типа грунта (см. таблицу).

Пример расположения дренажной системы на дачном участке

Для проведения работ потребуется совковая и штыковая лопата, рулетка, пузырьковый уровень, молоток и острый строительный нож. В качестве материалов потребуется подготовить гравий фракции 20–40, геотекстиль, обрезной брусок или доску длиной 2–3 м.

Для сооружения поверхностного дренажа на дачном участке потребуется выполнить следующее:

1. Согласно составленной схеме выкапывается траншея глубиной 30–45 см. Ширина траншеи для песчаных типов грунта не более 30–35 см, для суглинистых и глинистых типов почвы — 40–45. Все боковые траншеи сводятся к одной центральной магистрали, которая подводится к водоприёмнику. Уклон по дну траншеи — 2–5 см на 1 м. п.
2. Водоприёмник должен располагаться в самой нижней точке участка. Для его установки потребуется вырыть яму, размеры которой зависят от объёмов накопительного резервуара. Для участка площадью 6 соток достаточно дренажного колодца на 500–700 л. Если дренаж сооружается для песчаного участка, то можно использовать фильтрующий дренажный колодец.

   Траншеи «ёлочкой» под открытую дренажную систему на основе гравия

3. После установки колодца и подготовки траншей необходимо проверить соблюдения уклона. Для этого в траншею подают большой поток воды. Если вода быстро стекает и не задерживается в местах соединения дренов, то всё сделано правильно, и можно переходить к дальнейшим работам. В противном случае необходимо увеличить уклон.
4. Дно траншеи выстилается геотекстилем. Полотно должно быть довольно широким, чтобы заходить на стенки траншеи. Например, для траншеи шириной 30 см необходимо полотно шириной 60–70 см. Геоткань фиксируется на поверхности стенок траншеи при помощи деревянных колышек из обрезного бруска или доски.
5. После этого на дно траншеи засыпается древесная щепа слоем толщиной 10 см. Поверх щепы засыпается мелкофракционный гравий слоем аналогичной толщины. В качестве последнего слоя используется либо более мелкий гравий и щебень, либо рыхлый грунт, изъятый ранее.

Иногда, основание траншеи бетонируется по всё протяжённости дренажной трассы. Это позволяет не беспокоиться о том, что со временем земляные стенки начнут осыпаться, ухудшится сток воды и т. д. Но такой подход более трудоёмок и требует умения работать с бетонной смесью.

Осушение участка при помощи глубинного дренажа

Глубинный дренаж является стандартным решением для осушения дачных и загородных участков. Систему глубинного дренажа можно монтировать, даже когда вокруг строения имеется защитная отмостка, бетонные или плитные дорожки. При необходимости может быть выполнен их частичный демонтаж, но в целом конструкция не пострадает.

Пример проекта дренажной системы на загородном участке

Работы по сооружению глубинного дренажа включают в себя следующее:

1. Согласно проектному плану участка необходимо составить схему расположения дренажных труб и определить точку сброса воды, то есть, то место, откуда собранная вода будет сливаться в канализационные трубы, ведущие к дренажному колодцу. Глубина прокладки трубопровода должна быть ниже уровня промерзания грунта. Для Северо-Западного региона это значение составляет около 60–80 см.

   Подготовка траншей при сооружении глубинного дренажа

2. С учётом плана выполняется прокопка траншеи по периметру и площади участка глубиной до 1 м. Ширина траншеи не менее 30 см. Все горизонтальные участки траншей объединяют в единую систему, которая подводится к точке сброса воды. После этого траншеи прокапываются с соблюдением уклона в 2–4 см на 1 м поверхности. Для проверки качества стока траншеи проливаются большим объёмом воды. При необходимости увеличивается уклон в сторону дренажного колодца.

   Котлован под дренажный колодец нужно вырыть в самой низкой точке на участке

3. В самой нижней точке участка обустраивают место под монтаж водоприёмного или фильтрующего дренажного колодца. Для участков большой площади, расположенных на суглинистых и глинистых типах почвы, лучше устанавливать накопительные типы колодцев объёмом до 1000 л. Для небольших участков можно использовать как накопительные, так и фильтрующие колодцы. Тип резервуара выбирается исходя из типа грунта.

   Поверх слоя гравия укладывается широкое полотно геотекстиля

4. На дно траншеи засыпается мелкофракционный гравий. Толщина слоя — 10 см. На гравий укладывается геоткань с нахлёстом на стенки траншеи. Для фиксации полотна к стенкам используются деревянные или пластиковы колышки, которые вбиваются в грунт. После этого на уложенный геотекстиль засыпается 10 см слой щебня фракцией 50–60 и тщательно разравнивается с соблюдение уклона. На щебень укладывается дренажная труба от Ø 110 мм.
5. В местах поворота дрена устанавливаются модульные смотровые колодцы. Диаметр и высота колодца зависят от предполагаемого объёма сточной воды. Для подсоединения трубы к монтажному отверстию используется соединительная муфта, которая перед стыковкой промазывается водостойким герметиком. Аналогичные действия проводятся для подсоединения дренажной трубы к патрубку колодца.

   Смотровой дренажный колодец устанавливается в местах, где происходит поворот дренажной трубы

6. Перед засыпкой дренажная система проверяется на работоспособность. Для этого по дренам сливается большой объём воды. Если вода быстро стекает и попадает в колодец, то всё выполнено верно и можно переходить к завершающему этапу. В остальных случаях необходимо искать и устранять проблему.
7. Поверх дренажных труб насыпается 20–30 см слой гравия фракции 20–40 и тщательно разравнивается. После этого дрены с уложенным щебнем укрываются геотекстилем. Поверх геоткани засыпается 10–15 см слой карьерного песка и тщательно утрамбовывается. Оставшееся пространство в траншеи можно засыпать плодородной почвой или обычным грунтом с участка.

Способы осушения участка без дренажа

Излишняя влага в почве и застои воды на участке не всегда связаны с высоким уровнем грунтовых вод. Иногда это происходит из-за аномальной низкой температуры и обильного выпадения осадков. Совокупность этих факторов приводит к тому, что влага не успевает испаряться, образуются лужи и плесень на поверхности почвы.

Пескование глинистой почвы — один из способов осушения участка без дренажа

Если в силу некоторых обстоятельств устройство дренажной системы невозможно, то для осушения земельного участка существует несколько эффективных способов:

• Пескование почвы — исходя из типа почвы, выполняется подмес песка в определённой пропорции. В результате происходит улучшение физических и тепловых свойств почвы. Это улучшает впитываемость и распределение влаги по верхнему слою грунта, а также способствует увеличения урожайности. Для глинистой и торфяной почвы рекомендуется брать не менее 30 кг песка на 1 м².
• Открытие траншеи — по периметру участка и в особо подтапливаемых зонах обустраиваются траншеи глубиной до 30 см с небольшим уклоном. Постепенно вода попадает в канавы, откуда за счёт уклона стекает в сливную яму или водоём. Во многом способ напоминает устройство дренажа с той лишь разницей, что канавы быстро осыпаются и не обладают такой пропускной способностью.

  Открытая траншея, заполненная крупным щебнем — простой способ отвода ливневой воды от сырых участков

• Насыпной грунт — суть метода заключается в добавление плодородного грунта в состав имеющейся почвы. Обычно, привозной грунт закупается в специализированных компаниях, которые на основе уже имеющегося на участке грунта подберут оптимальный состав. Метод дорогостоящий, но достаточно эффективен. Особенно для участков, расположенных в низине.
• Высадка деревьев и кустарника — по периметру и на территории участка высаживается крупный кустарник, плодоносящие и лиственные деревья. За счёт крепкой и объёмной корневой системы, такие деревья, как ива и берёза, хорошо высушивают почву. Единственный минус в том, что это многолетний процесс, а это не всегда устраивает владельцев дачных участков.

Из приведённых способов осушения участка наиболее действенными являются добавление достаточного количества плодородной почвы и обустройство траншей по периметру. В среднем 1 м³ грунта обойдётся в 550–600 рублей. На участок площадью 6 соток достаточно 10–12 м³ грунта.

Самый простой способ осушения почвы на участке

Обустройство неглубоких траншей, заполненных щебнем, является наиболее простым способом осушения дачного участка. Несмотря на общую простоту, этот способ весьма эффективен и способен справиться с большим количеством воды, образовавшейся во время таяния снега.

Работы по обустройству траншей по периметру и площади участка включают в себя следующее:

1. Необходимо составить план-схему, на которой будут изображены линии отвода воды к сточной яме, оврагу или накопительному колодцу. Яма для приёма воды должна быть глубиной и диаметром не менее 100 см. Если участок имеет площадь более 6 соток, то желательно обустройства накопительного колодца Ø 150 см и глубиной до 2 м.
2. С учётом составленного плана потребуется выкопать траншеи глубиной 30 см с уклоном в сторону дренажной ямы. Оптимально, если на каждые 2 м траншеи будет приходиться наклон в 5 см. Ширина траншей не менее 30 см.

   Подготовка траншей, которые после будут заполнены крупным щебнем или гравием

3. На дно траншеи укладывается полиэтиленовая плёнка или геоткань с нахлёстом на стенки по 20 см. Для фиксации плёнки к стенкам траншеи используются деревянные колышки или распорки, установленные с шагом 30–40 см.
4. Поверх полиэтилена засыпается щебень фракции 20–40. Толщина первого слоя — 10 см. После этого настилается ещё один слой полиэтилена, поверх которого засыпается гравийная подушка на оставшуюся глубину траншеи.

При желании второй слой щебня можно уменьшить, а оставшееся пространство присыпать почвой с участка. Это позволит скрыть дренаж под слоем дёрна. Поверх дренажной траншеи не рекомендуется высаживать цветы и зелень. Это чревато их гибелью из-за высокой влажности в этом месте.

Как прочистить засор в дренажной трубе

Несоблюдение технологии прокладки дренажных труб является основной причиной застаивание и плохого слива воды с распределительных колодцев. К тому же очень часто застаивание воды вообще не связано с засором. Недостаточный уклон не обеспечивает постоянный и равномерный слив скопившейся воды в сторону дренажной ямы.

Для прочистки небольших засоров используется стальной трос или шланг с сильным напором воды

Самый простой способ прочистки дренажных труб — это использование стального троса для чистки канализаций. На одном конце троса располагается спиралеобразная насадка, на другом — ручка, с помощью которой можно вращать трос, создавая механическую нагрузку в месте засора.

Для прочистки труб Ø110 мм и более рекомендуется использовать трос со стальным ёршиком соответствующего размера. В процессе чистки необходимо опустить трос в дренажную трубу, пока его конец не достигнет засора. Далее, при помощи вращения троса по часовой стрелке нужно постараться пробить засор или сместить его в сторону слива воды. Обычно, небольшие скопления ила и листвы проталкиваются без особого труда.

Если устранить засор не удалось, то потребуется вызвать специалистов, которые при помощи пневматической установки и другого оборудования не только очистят засор, но и проведут профилактическую чистку всей поверхности дренажных труб.

Видео: дренаж участка своими руками

Перенасыщение почвы влагой и застои воды на участке являются большой проблемой, которая влияет не только на рост плодоносящих культур, но и снижает срок службы жилого строения. Но стоит помнить, что с переизбытком воды можно справиться при помощи дренажной системы. Гораздо хуже, если пресной воды и влаги нахватает, а обустройство колодца невозможно в силу некоторых обстоятельств.

</index>

Советы по экономии

Грунтовые воды, проходящие в непосредственной близости к поверхности земли, зачастую могут нанести много вреда строениям, находящимся на участке. Дренажная система осуществляет отвод грунтовых вод от фундамента, а также той влаги, которая просачивается с поверхности участка.

Функции дренажа

Основная функция системы водоотведения — это снижение вероятности затопления находящейся на участке постройки игидроизоляция фундамента. В тех случаях, когда постройка не имеет системы отведения грунтовых вод, вероятность подтопления подвальных помещений гораздо выше. Также дренажная система способна предотвратить заболачивание территории участка, на котором она изготовлена, т. к. вода будет своевременно удалятся в сливные колодцы.

Еще одна функция дренажной системы — это снижение «пучинистости» грунта. В тех случаях, когда участок не имеет отведения избыточной влаги ввиду чрезмерной увлажненности почвы, смонтированные на нем конструкции подвергаются избыточному давлению в зимний период. Это объясняется тем, что замерзая, влага находящаяся в почве расширяется.

Таким образом дренаж фундамента частного дома, эта правильно смонтированная конструкция из труб и колодцев на участке, способна значительно снизить вероятность возникновения трещин в несущих конструкциях как частных домов, так и многоэтажных зданий.

В каких случаях изготовление системы обязательно:

• Заглубление уровня пола подвального помещения ниже, чем проходит уровень грунтовых вот, либо если до него не более полуметра.
• При изготовлении фундамента и подвального помещения в почвах с высокой «пучинистостью», например, глина или суглинок.
• При строительстве на болотистой почве.

Виды дренажных систем

Основное разделение систем отведения влаги от участка, происходит в зависимости от того, на какую глубину они устанавливаются. Соответственно, пристенный дренаж фундамента может быть глубинный и поверхностный.

Глубинный монтируется в зависимости от уровня прохождения грунтовых вод либо отталкиваясь от того, на какую глубину необходимо осушить почву, но строго ниже глубины промерзания почвы.

Поверхностный предназначен для сбора сточных или ливневых вод. Поверхностный дренаж очень часто применяют для защиты ленточного фундамента и монтируют его по всему периметру отмостки. Таким образом, во время дождя капли воды, стекая по стене, а потом по отмостке, попадают в поверхностную систему дренажа и удаляются с участка. Это значительно снижает количество влаги, проникающей под отмостку к фундаменту постройки.

Оба этих варианта могут быть кольцевыми — иметь замкнутую систему, которая опоясывает периметр здания. Глубинная система может также укладываться радиально под всей плоскостью постройки.

Еще один вид системы отведения влаги от фундамента, это пластовый дренаж фундамента дома. Применяется в основном при строительстве сооружений, имеющих в основе плитный фундамент. Например,этот вид можно применять при строительствефундамента типа «шведская плита». Делается дренаж ниже уровня фундамента.

Суть метода заключается в создании специальной песчано-гравийной подушки непосредственно под плитой и укладки в нее дренажных труб. Таким образом влага, перемещаясь под плитой, попадает в трубу, откуда и выводиться в сливной колодец.

Выбор оптимальной системы отвода грунтовых вод от фундамента

Выбрать какое дренажное устройство подойдет для конкретного участка не сложно, но для этого необходимо знать и учитывать особенности почвы. Если почва сухая и грунтовые воды протекают на большой глубине и не способны просачиваться через грунт, то для защиты фундамента достаточно использовать поверхностный дренаж. В противном случае одна поверхностная система защитит недостаточно, необходимо дополнительно устанавливать глубинную.

С выбором основных характеристик глубинной системы все гораздо сложнее, т. к. для того чтобы определить оптимальную глубину, на которую её необходимо укладывать, нужно провести множество замеров. Для этого бурятся проверочные скважины, которые и позволяют узнать расстояние, на котором протекают подземные воды, и проверить из каких слоев состоит грунт, его влажность по всему периметру будущей постройки.

Совет: работы по проведению основных расчетов лучше доверить профессиональным компаниям. В таких организациях имеются всё необходимое оборудование для проведения замеров и расчетов. В противном случае, есть риск потратить средства на глубинный дренаж напрасно.

Правила устройства дренажа фундамента

Сделать дренаж фундамента своими руками без привлечения специализированных компаний не так сложно, т. к. технология укладки дренажных труб достаточно простая, за исключением первичного этапа расчета характеристик.

Дренаж делают на расстоянии 1,5 — 3 метра от фундамента.  Глубинный дренаж укладывается в траншею глубина которой рассчитывается заранее. Ширина траншеи должна составлять не менее 30 см. На её дно и стены укладывается геотекстиль. Геотекстиль играет роль фильтра тонкой очистки.

Далее на дно по верх текстиля насыпается щебень. Толщина нижнего слоя щебня должна быть не менее 5 см. После этого укладывается специальная дренажная труба, которая тоже должна быть завернута в геотекстиль или какой-либо другой фильтрующий материал.

Внимание: фильтрующий материал должен хорошо сопротивляться гниению и воздействию влаги.

Смотровые колодцы при монтаже кольцевой глубинной дренажной системы устанавливаются по углам строения. В местах их установки трубы обязательно должны иметь разрыв, это необходимо для прочистки системы в случае возникновения засоров.

Правильный дренаж фундамента должен иметь наклон в сторону основного приемного колодца или места, куда планируется выводить сточные воды. Наклон начинается от дальнего углового колодца и расходится по разные стороны от него.

Важно: следует понимать, что малый угол наклона системы не позволит эффективно отводить воду, а полное его отсутствие или уклон в обратную сторону, сделает работу системы невозможным.

Основные элементы и материалы дренажа фундамента

Самый основной элемент глубинной конструкции дренажа это труба.

Трубы

Дренажная труба может иметь различный диаметр сечения, но в основном применяется труба диаметром 100 — 110 мм. Для равномерного распределения нагрузки и предотвращения продавливания грунтом, труба имеет дополнительные поперечные ребра жесткости. Для приема влаги из почвы дренажная труба имеет перфорацию, которая равномерно распределена по всему её периметру.

Наиболее распространенные материалы из которых изготавливают трубы для отвода грунтовой влаги, это ПВХ и ПНД. Материал ПВХ известен всем, его основные качества это прочность, отличное сопротивление коррозии и низким температурам. К минусам можно отнести недостаточную гибкость. Для формирования изгибов в системе из ПВХ необходимо применять множество различных фитингов.

Ввиду этого, при небольшой глубине и давлении почвы на трубу, целесообразнее применять материал ПНД, или полиэтилен низкого давления, который легко гнется и способен выдерживать достаточно высокое давление. При его применении появляется возможность сэкономить на фитингах.

Для устройства дренажа на большой глубине целесообразно применять двухслойные трубы ПВХ.

Колодцы

Еще одним немаловажным элементом конструкции являются колодцы. Они разделяются на смотровые и приемные. Смотровые колодцы устанавливаются по углам кольцевой системы и, как правило, изготовлены из пластика. Приемные устанавливаются на выходе с участка и служат для того, чтобы вода, после того как попала в колодец, постепенно уходила в почву.

Они могут быть как пластиковые, так и изготавливаться из бетонных колец. Если нет возможности организовать колодец с функцией фильтрации и самостоятельного опустошения, то его дно тоже бетонируют либо устанавливают пластиковый колодец с закрытым дном. Таким образом возникает необходимость периодически откачивать воду при помощи специальной техники.

Ливневки

Ливневки -это элементы поверхностной системы отвода воды от фундамента дома, они имеют полукруглую форму. Устанавливаются ливневки по всему периметру отмостки или в те места, где скапливается вода после дождя. Ливневки могут использоваться и как элемент декора, так как их приемные решетки могут иметь различный вид.

Геотекстиль

Специальное полотно, изготовленное из полипропиленовых нитей и обладающее уникальными характеристиками, которые не имеет ни одно натуральное полотно. Геотекстиль применяется в системе дренажа в качестве фильтра, задерживая мелкие частицы песка, которые попав во внутрь дренажной трубы, со временем могут засорить её.

Это были основные элементы конструкции дренажной системы, совместно с которыми применяется большое количество переходников и различных мелких деталей, которые могут различаться в зависимости от производителя. Именно по этой причине, при покупке дренажной системы, необходимо проконтролировать, чтобы все элементы конструкции были изготовлены одним производителем, в противном случае они могут попросту не совмещаться.

Полезное видео

Если на земельном участке много воды, присутствует вода в подвале дома или проседает фундамент дома от замачивания грунта, то для устранения этих проблем стоит сделать дренаж.

Дрена́ж (фр. drainage) — естественное либо искусственное удаление воды с поверхности земли либо подземных вод. Земля часто нуждается в отводе грунтовых либо ливневых вод для улучшения агротехники, строительства зданий и сооружений.ВикипедияСодержание страницыскрыть1Принцип работы дренажа2Выбор правильной системы осушения.2.1Поверхностный дренаж воды с участка.2.2Подземный дренаж участка.2.3Понижающий дренаж грунтовых вод.2.4Перехватывающий дренаж.2.5Ливневая канализация.3Конструктивные особенности дренажных систем.3.1Глубина заложения.3.2Выбор и монтаж дренажных труб.3.3Инспекционные (смотровые колодцы).3.4Обогрев точечного водоприёмника.3.5Установка дренажного колодца.4Заключение.

Принцип работы дренажа

Принцип работы дренажа заключается в том, чтобы на локальном участке земли создать меньшее сопротивление для воды и таким образом направить ее в нужную сторону. Например, если есть прослойка песка и глины, то вода пойдет по песку, так как он лучше пропускает воду. Если взять песок и щебень, то вода пойдет по щебню.

Самый простой дренаж можно сделать так, вырыть канаву с уклоном, уложить в нее геотекстиль, засыпать щебень фракции 20-40. Затем свободными концами геотекстиля завернуть щебень и засыпать грунтом. Геотекстиль – эта специальная ткань, которая не гниет, пропускает воду, но не пропускает мелкие частица песка и земли. Таким образом дренажный канал будет защищен от смешивания с землей и, следовательно, у него не будет уменьшаться фильтрационная способность.

Чтобы еще больше улучшить фильтрационную способность дренажной канавы, в нее укладывают специальные дренажные трубы. Вдоль всей трубы по одной ее стороне пробиты отверстия, через которые вода просачивается во внутрь трубы и там по ее нижней стороне свободно стекает в нужном направлении. Труба укладывается отверстиями вверх.

Раньше простейшую дренажную систему устраивали с помощью вырытой канавы и уложенной в нее связок ивовых прутьев. Затем канава засыпалась землей. Таким образом формировался канал в земле с меньшим коэффициентом сопротивления для воды. Такая дренажная система рабочая, но не долговечная. Время ее работы примерно 5-20 лет, пока дерево не сгниет.

Выбор правильной системы осушения.

Перед началом работ следует определиться с видом дренажа, который необходим в этом конкретном случае. От этого будет завесить объем работ по его изготовлению. Выбор дренажной системы зависит от нескольких факторов: какой объект необходимо защитить от воды (дом, участок), какой тип воды необходимо дренировать (атмосферные осадки, грунтовые воды), ландшафт участка и другие.

Поверхностный дренаж воды с участка.

Представим ситуацию. Земельный участок имеет уклон, и вода течет по участку с участка соседа, расположенного выше. В этой ситуации проблему можно решить двумя способами. Можно сделать подземный дренаж всего участка, потратив кучу времени и денег , а можно сделать простой водораздел на границе участков, заставив воду обтекать участок. Для этого нужно будет сделать небольшую насыпь задекорировав её кустами и деревьями или поставить на пути воды искусственные препятствия, например, сделать забор с глухим фундаментом. Можно сделать еще проще: вырыть обычную канаву на пути воды и вывести ее за пределы вашего участка. Канаву можно засыпать щебнем.

Подземный дренаж участка.

Если не получается организовать поверхностный дренаж воды из-за особенностей ландшафта или по каким-либо другим причинам, то можно осушить участок земли с помощью подземного дренажа. Для этого копаются каналы, в них укладываются центральная дренажная труба и дренирующие трубы с ответвлениями. Расстояние между дренами зависит от типа грунта. Если глина, то между дренажными трубами должно быть расстояние около 20м, если песок, то 50 м.

Понижающий дренаж грунтовых вод.

Если вы строите дом и хотите, чтобы в доме был подвал, но на участке высокий уровень грунтовых вод, то дренаж нужно устраивать ниже уровня фундамента дома. Дренирующая труба должна быть заложена ниже уровня фундамента на 0.5-1м и в стороне от фундамента на расстоянии 1.5-2м. Почему труба должна быть ниже уровня фундамента? Дело в том, что уровень грунтовых вод никогда не упадет до уровня дренирующих труб. Всегда будет существовать подпор воды, и вода между дренажными трубами примет вид выгнутой линзы. Поэтому важно, чтобы верхняя точка этой водяной линзы не доходила до фундамента дома.

Также дренажная труба не должна находится в зоне напряжения под фундаментом. Если трубу заложить в этой зоне напряжения, то грунт под фундаментом будет подмываться водой, которая протекает через дренаж и тогда возможна осадка фундамента и его разрушение.

Перехватывающий дренаж.

Если вода после дождя или таяния снега появляется в подвале дома, то необходим перехватывающий дренаж, который будет перехватывать воду на подходе к дому. Этот вид дренажа можно устроить вплотную к фундаменту дома или на небольшом расстоянии от дома. Глубина заложения такого дренажа должна быть не ниже подошвы фундамента дома.

Ливневая канализация.

Если требуется организовать отвод ливневых вод от дома, то можно сделать подземный отвод воды с точечными водоприемниками или поверхностный дренаж с применением специальных лотков с решеткой. Дренаж из лотков по стоимости может выйти дороже в силу цен на материалы, но он позволяет перехватывать воду на всей длине лотков.

Не следует путать ливневую канализацию и дренаж воды с участка или от дома. Это две разные вещи.

При отводе ливневых вод от дома дренажные трубы с отверстиями не используются. Вода отводится по обычным канализационным или специальным гофрированным трубам. Некоторые люди совершают очень большую ошибку, когда ливневую канализацию соединяют с дренажными трубами. Иными словами, ливневые воды запускают в трубы с отверстиями. По их логике вода, которая собирается с крыши дома, будет отводиться по этим трубам и еще дополнительно вода из земли будет просачиваться в дренажные трубы и уходить по ним. На самом деле большой объем ливневых вод не будет полностью уходить по таким трубам, а наоборот будет из них просачиваться наружу и замачивать вокруг землю. Последствия работы такого неправильного дренажа могут быть очень плохими, например, замачивание фундамента дома и его просадка.

Конструктивные особенности дренажных систем.

Глубина заложения.

В сети интернет многие пишут, что глубина заложения дренажных труб должна быть ниже уровня промерзания грунта. И это правильно. Но не во всех случаях. Приведу пример.

На участке организован дренаж воды с поверхности земли. Дренажные трубы заложены ниже уровня промерзания грунта. Представьте ситуацию, когда в осенне-зимний период шел длительный дождь, который пропитал землю. После ударили морозы и заморозили землю. Пришла весна, снег начал таять, и вода потечет по поверхности земли. Будет ли в этом случае работать дренаж? Ответ нет, не будет. Вода не будет впитываться в землю и не достигнет дренажной трубы по то причине, что земля замерзла на всю глубину промерзания и, следовательно, не пропускает воду. Поэтому правильнее будет заложить дренажные трубы ближе к поверхности земли. Так как трубы должны укладываться с уклонами, то вода в них не будет застаиваться и, соответственно, не будет причин к их замерзанию и повреждению от обледенения.

Выбор и монтаж дренажных труб.

Все трубы дренажной системы должны прокладываться с уклонами. Уклон труб должен рассчитываться в зависимости от водообильности осушаемого горизонта и типа грунта. Минимальный уклон дренажных труб принимают 1см на метр длины трубы. Лучше, конечно, сделать уклон 2 см на метр длины трубы, но здесь стоит помнить о том, что увеличение уклона дрен приводит к возрастанию объемов работ.

При выборе дренажных и канализационных труб для отвода ливневых вод следует знать, что трубы различаются по классу кольцевой жесткости. Класс жесткости обозначают SN и измеряют числами. Например, SN-4, SN-8, SN-16. Гофрированные канализационные трубы в основном идут классов SN-8 и SN-16. Трубы ПВХ классов SN-4 и SN-8. На самих трубах данная маркировка обязательно должна присутствовать. Чем выше класс трубы, тем она прочнее и тем глубже ее можно заложить. Если трубы должны пройти под дорогой, то тогда их лучше укладывать в гильзе из металлической или асбестовой трубы, или использовать в этом месте трубы с большим классом кольцевой жесткости.

Некоторые люди совершают ошибку, когда вместо оранжевых труб для наружной канализации используют трубы серого цвета. Трубы серого цвета предназначены для канализации внутри помещения и не выдерживают давящих нагрузок от земли, они просто раздавливаются.

При покупке дренажной трубы, обернутой в геотекстиль следует данную трубу проверить на пропускающую способность. Некоторые недобросовестные производители дренажных труб используют геотекстиль низкого качества, который плохо пропускает воду. Поэтому при покупке трубы следует ее перевернуть отверстиями вниз и налить внутрь её немного воды. Если вода хорошо прошла через геотекстиль, то труба подходит для покупки.

Геотекстиль различается по плотности и сфере применения. Чем плотнее геотекстиль, тем он дороже. Для дренажных систем наиболее подходящий геотекстиль плотности 150-200 г/м².

Инспекционные (смотровые колодцы).

Дренажная система обязательно должна иметь смотровые(инспекционные) колодцы. Они предназначены для прочистки трубы в случае ее засорения, а также выполняют роль пескоуловителей. Такие колодцы устанавливают в местах поворота дренажных труб, в местах сопряжения труб, на прямых участках и в местах значительного изменения уклона дрен. Теоретически максимальное расстояние между колодцами должно быть не более 50м, но на практике лучше делать меньшие расстояния.

Смотровые колодцы необязательно устраивать на каждом повороте. Если дренаж на участке делает несколько поворотов, то инспекционные колодцы можно установить через один поворот. Стартовые участки дренажной сети можно выполнять без первого смотрового колодца при условии, что длина от начала дрена до следующего колодца составляет не более 20м. В этом случае необходимо предусмотреть заглушку дренажной трубы.

Современные инспекционные колодцы изготавливаются из гофрированной пластмассы с минимальным диаметром 315мм. Такие колодцы состоят из трех частей. Сам колодец, пластиковое дно и крышка. Также с колодцем могут продаваться специальные муфты для подключения дренажных труб к нему.

Трубы, которые подключают к колодцу, обязательно должны иметь разрыв внутри колодца. Трубы следует соединять с колодцем выше его дна на расстоянии не менее 300мм. Таким образом нижняя часть смотрового колодца будет выполнять роль пескоуловителя.

При монтаже ливневой канализации следует обратить внимание на точечный водоприёмник. Он, как правило, изготовлен внутри с перегородкой, которая выполняет роль сифона и пескоуловителя. В результате внутри таких конструкций остается вода и в случае ее замерзания пластик может лопнуть. Весной, когда оттает лед и начнутся дожди, вода через данную трещину пойдет в землю рядом с домом. Чтобы избежать такой ситуации, необходимо устраивать обогрев. Его можно сделать с применением греющего кабеля, который пройдет внутри ливневой трубы и опуститься в дождеприёмник.

Установка дренажного колодца.

Куда сбрасывать воду из ливневой канализации? Ее можно собрать в емкость для последующего использования, например, для полива огорода. А можно сбросить в канаву, водоем или речку. Или можно на участке сделать дренажный колодец и сбрасывать воду в него. Назначением такого колодца будет дренирование воды в нижние слои земли. Дренажный колодец можно сделать из бетонных колец или купить специальный пластиковый колодец. Глубина такого колодца должна быть ниже глубины промерзания грунта не менее чем на 30см. Также важно понимать, что если на всей глубине дренажного колодца находиться глина, то такой колодец будет малоэффективным, так как глина очень плохо пропускает воду. Поэтому колодец нужно копать до песчаного слоя. Если не получилось докопать колодец до песка, то яму под колодец нужно копать как можно большего диаметра. По центру ставятся кольца колодца, а оставшееся место вокруг колец засыпается щебнем. Такой подход увеличит площадь фильтрации воды.

Дно колодца обязательно просыпается слоем песка или щебнем толщиной 20см. Со временем дно дренажного колодца заиливается и хуже пропускает воду. Чтобы почистить дно колодца, нужно будет поменять слой песка или струей воды под давлением промыть щебень и откачать грязную воду насосом. Также можно на его дно опустить мешок из геотекстиля с керамзитом. Тогда проблема заиливания решается просто заменой этого мешка.

Очень важно, чтобы вода при переполнении дренажного колодца не пошла в дренажные трубы. Поэтому нужно ставить откачивающий насос с датчиком уровня воды и обратный клапан на дренажные трубы.

Заключение.

Нужно понимать, что ошибки, допущенные при изготовлении дренажной системы, могут стоить очень дорого. Поэтому проектирование дренажа лучше доверить проектной организации с предварительным исследованием геологии участка.

Смотрите видео о дренажных системах. Правила монтажа: удаление от фундамента, глубина заложения.

Используемые источники:

• http://okanalizacii.ru/drenazh/drenazh-uchastka-na-glinistyh-pochvah-svoimi-rukami.html
• https://remoskop.ru/drenazh-na-dachnom-uchastke.html
• https://dom-s-ymom.org/stroitelstvo/konstruktivnye-resheniya/fundament/gidroizolyatsiya/pristennyj-drenazh-vokrug-doma-funktsii-vidy-vybor-tehnologii-materialy.html
• https://delairukami.ru/sad-i-ogorod/drenag-na-ychastke-doma/
