Счетчик Меркурий 201 один из самых распространенных счетчиков у нас в стране. В данной статье я расскажу об однофазном однотарифном счетчике Меркурий 201.5. Счетчики Меркурий ООО «Инкотекс» наряду со счетчиками Энергомера занимают ведущие позиции на российском рынке, прежде всего из-за своей невысокой цены, которая в среднем составляет 550-600 рублей.
Если вы еще не определились, какой электросчетчик купить себе домой, статья «Как правильно выбрать электросчетчик для дома» поможет вам выбрать именно тот счетчик, который вы хотели.
Вы решили заменить старый счетчик, или подключаете новый дом, квартиру, дачный домик или гараж, и нужно купить новый счетчик. Предположим, вы решили поставить счетчик Меркурий 201 серии.
Перед тем, как купить счетчик Меркурий 201, проверяем, соответствует ли он основным требованиям коммерческого учета розничного рынка электроэнергии:
1. Класс точности у счетчика Меркурий 201 равен 1, по требованиям не более 2.
2. Дата выпуска счетчика Меркурий 201, она же является и датой поверки электросчетчика 23.03.2014г. — менее 2-х лет, т.к. счетчик Меркурий 201 — однофазный. Для трехфазных счетчиков будет 1 год.
3. Счетчик Меркурий 201 занесен в Госреестр средств измерений под номером № 24411-04
Следовательно счетчик Меркурий 201 полностью удовлетворяет требованиям.

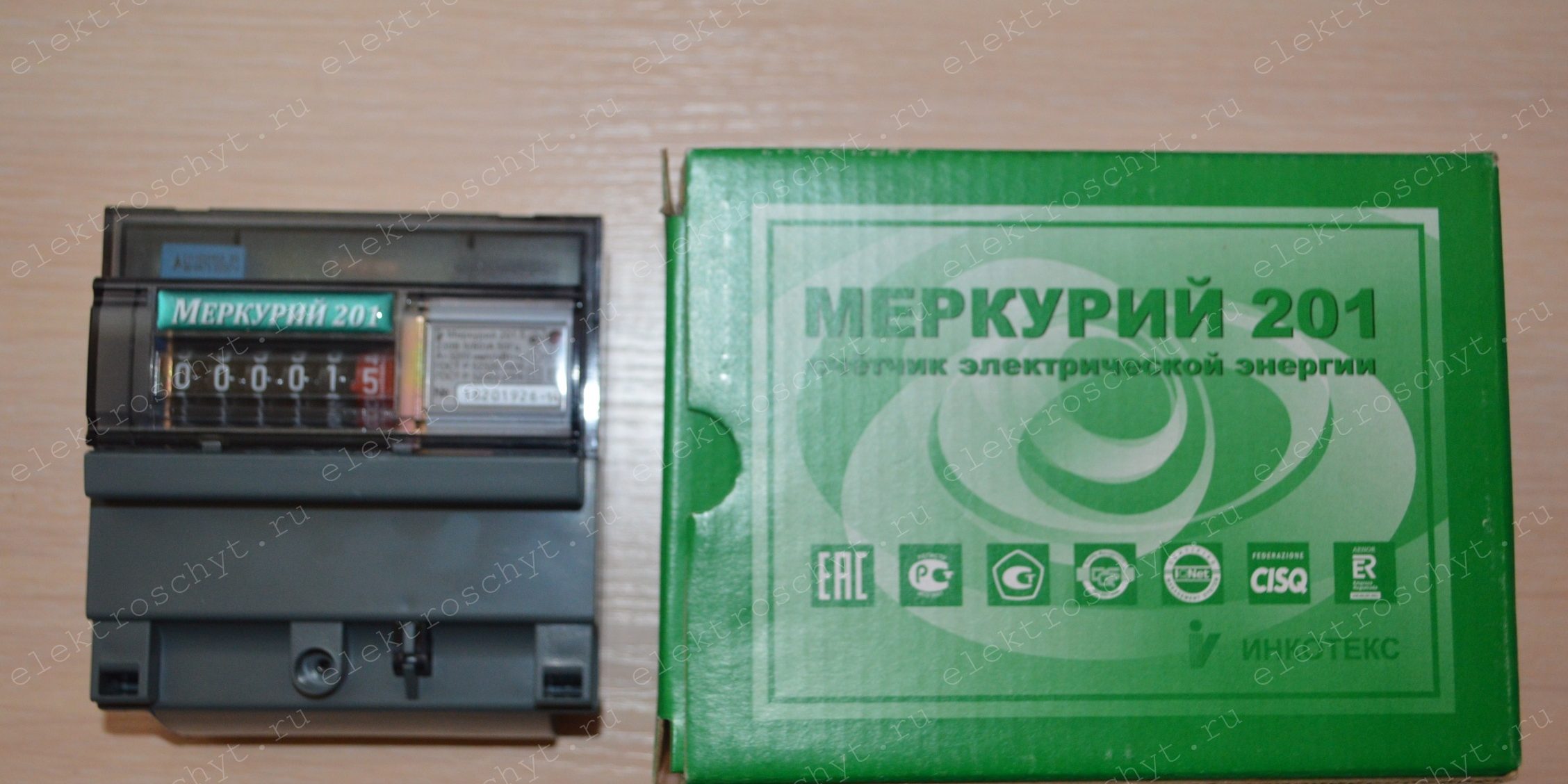

В стандартную комплектацию счетчика Меркурий 201 входят:
- Собственно, сам счетчик Меркурий 201.
- Паспорт и инструкция на счетчик Меркурий 201.
- Переходная пластина с присоединительными размерами для замены индукционного (дискового) электросчетчика на счетчик Меркурий 201. С 2015 года в комплектацию не входит.
У данной серии счетчиков Меркурий 201, есть несколько различных модификаций:
Как видно из паспорта на счетчик Меркурий 201, они выпускаются:
- с максимальным током на 60 или 80 А;
- с электромеханическим отчетным устройством (обычный механический «барабан») счетчик Меркурий 201.5, 201.6, 201.7;
- с жидкокристаллическим дисплеем счетчик Меркурий 201.2, 201.4, 201.8;
- могут комплектоваться модемом для удаленного снятия показаний;
- разное количество передаваемых импульсов (телеметрия).
На счетчик Меркурий 201 наклеена голограмма, защищающая его от подделки.
Гарантийная пломба, на которой обозначена дата выпуска счетчика Меркурий 201, в нашем случае закрашен март (3) месяц и 14-ый год. Гарантия на счетчик Меркурий 201 от завода-изготовителя действует в течение 3-х лет.
Клеймо госповерителя, которое означает, что счетчик Меркурий 201 соответствует заявленному классу точности, равному 1. По клейму можно определить дату поверки, наш счетчик Меркурий 201 был поверен в I квартале 2014 года.
Счетчик Меркурий 201 может устанавливаться, как на дин-рейку,
так и просто прикручиваться на заднюю стенку электрощитка при помощи переходной пластины, которая в свою очередь вставляется в зажимы под дин-рейку. Данная пластина достаточно крепко «держит» счетчик Меркурий 201.
Как установить счетчик Меркурий 201 в электрощиток, можно прочитать в статье «Замена электросчетчика».
Как правило, на клеммных крышках электросчетчика с внутренней стороны показана схема подключения электросчетчиков, и наш счетчик Меркурий 201 не исключение.
Возможно схема подключения счетчика Меркурия 201 на клеммной крышке не совсем понятна, поэтому мы ее дорисуем, чтобы вам было проще разобраться.
Небольшой клеммник с двумя контактами — телеметрический (импульсный) выход счетчика Меркурий 201. Он служит для удаленной передачи данных (импульсов) о потреблении электроэнергии.
Чтобы после подключения фазных и нулевых проводов к счетчику Меркурий 201 они не мешали, на клеммной крышке выламывается-выкусывается перфорация, и клеммная крышка прикручивается на свое место, плотно прилегая к корпусу счетчика Меркурий 201.
После проверки схемы подключения однофазного счетчика Меркурий 201 и установки клеммной крышки, счетчик Меркурий 201 пломбируется представителем сетевой организации через специальное отверстие.
Красный световой индикатор счетчика Меркурий 201, загорается при подключении счетчика к электросети.
Показания счетчика Меркурий 201 определить достаточно просто, на механическом отсчетном устройстве (ОУ) шесть барабанов с цифрами, красный барабан ОУ счетчика Меркурий 201 — это десятые доли кВт*часов, а пять черных барабанов счетчика Меркурий 201 — это целые значения кВт*часов.
Таким образом, на фото выше, счетчик Меркурий 201 накрутил 1,5 кВт*ч. В сетевую организацию и энергосбыт передают целые значения, поэтому если кто-то путается, можно закрасить красный барабан счетчика Меркурий 201.
Несмотря на популярность счетчиков Меркурий, у меня сложилось свое собственное мнение на их счет, и в не очень хорошую сторону.
Объясню почему, у «Инкотекса» есть серия однофазных многотарифных однофазных счетчиков Меркурий 200, которые в буквальном смысле уродуют электрощиты, в них приходится выпиливать окно под счетчик Меркурий 200, так как они там не помещаются. И выглядит в итоге это все, очень некрасиво.
Что еще немаловажно, при комплектации электрощита, счетчик Меркурий 201 имеет бОльшие габариты, чем его собратья, в данной ценовой категории с похожими параметрами. Так для сравнения ширина электросчетчиков:
| Электросчетчик | Производитель | Ширина,мм |
| Меркурий 201 | Инкотекс | 105 |
| СЕ101-R5 | Энергомера | 89 |
| Нева 103 | Тайпит | 78 |
Соответственно счетчики Меркурий 201 занимают больше места в электрощитах, что порою вносит дополнительные неудобства, а порою и дополнительные финансовые расходы, т.к. приходится покупать электрощит уже на бОльшее количество модулей.
Счетчик Меркурий 201 неудобно пломбировать, приходилось у нескольких электросчетиков «подгонять» вручную, специально предназначенные для этого отверстия, чтобы через них могла пролезть проволока или леска для пломбы.
Как правильно подключить однофазный счетчик Меркурий 201 к электросети, можно прочитать в статье «Схема подключения однофазного счетчика».
Спасибо за внимание.
Содержание статьи:
Энергетические ресурсы необходимы для нормальной жизнедеятельности людей. Для учета потребления электроэнергии используются специальные приборы – счетчики. Они помогают представителям компаний, поставляющих электричество, узнавать, какое количество энергии потратили жильцы квартиры и сколько они должны заплатить. Современный электросчетчик Меркурий отличается высокой точностью показаний потребляемой электроэнергии.
Как выбрать устройство учета электроэнергии
Однофазный однотарифный счетчик Меркурий 201.5
Аппаратов, которые производят учет данных о расходе электрической энергии, на рынке существует множество. Неопытному пользователю будет сложно разобраться во всех характеристиках и выбрать оптимальный прибор. В первую очередь нужно обратить внимание на такие критерии:
- Для какого тока будет использоваться счетчик – переменного или постоянного.
- Однотарифные или многотарифные.
- Метод вывода данных – электронные или механические.
- В какую сеть будет подключаться – однофазные или трёхфазные.
Затем выбирается модель по таким параметрам как нагрузка, рабочий ток, стоимость, срок службы. Найти лучшее устройство для дома можно среди изделий Меркурий.
Описание электросчетчиков Меркурий
Счетчики Меркурий 201 выпускаются в различных модификациях
Счетчики Меркурий производятся российской компанией Инкотекс. Устройства выпускаются в различных модификациях, отличающихся своими техническими характеристиками. Конструкция всех моделей одинакова. Внешне счетчик выглядит как прямоугольный пластиковый корпус с жидкокристаллическим экраном. Меркурий – безвинтовой, поэтому исключается возможность несанкционированного взлома устройства учета.
Стандартная комплектация включает в себя сам электросчетчик, паспорт и инструкцию по эксплуатации. На приборе обязательно должна быть наклейка-голограмма, по которой можно определить, что устройство является оригинальным.
На лицевой стороне расположен дисплей, с помощью которого считываются показания. Рядом есть табличка с техническими характеристиками электроприбора. Нижняя панель является съемной и используется для защиты контактов. Подключение производится винтовым соединением. На задней панели размещена наклейка со схемой подключения.
Электросчетчик имеет компактные размеры 105 х 105 х 65 мм. Его вес составляет примерно 250-350 грамм. Монтируется на DIN рейку без использования дополнительных фиксирующих устройств.
Основные требования к счетчику
Образец сертификата соответствия на счетчик
Покупая электросчетчик Меркурий, следует убедиться, что он соответствует следующим критериям:
- Класс точности первый или второй. Погрешность должна составлять 1-2%, не более.
- На счетчике должны быть указаны дата выпуска и проверки. Эти данные должны совпадать с записанными в паспорте.
- Наличие идентификационного номера, по которому можно найти счетчик в Госреестре. Номер на корпусе обязательно должен совпадать с написанным в паспорте и гарантийном талоне.
- Есть защитная голограмма.
- Гарантийная пломба не должна быть повреждена или сорвана.
Только после проверки соответствия всем этим факторам можно оформлять покупку.
Основные и дополнительные характеристики
Технические характеристики электосчетчика Меркурий 201
Технические характеристики в каждой модификации отличаются. Для них различны такие параметры, как максимально допустимая нагрузка, рабочее напряжение, рабочий ток, способ индикации и передаточное число.
К дополнительным характеристикам относятся:
- Диапазон рабочих температур. Средние значения от -20 до +55. На некоторых модификациях минимальная температура составляет -40 – обычно на устройствах с барабанами, на которых отображается потребляемая энергия. При температурах ниже -20 градусов теряется четкость изображения на жидкокристаллическом мониторе.
- Условия эксплуатации прибора.
- Срок гарантийного обслуживания. В среднем составляет 36 месяцев.
- Срок службы. Счетчики служат в течение 30 лет.
- Межповерочный интервал. При покупке нужно убедиться, что электросчетчик прошел проверку после выпуска. Затем проводятся проверки инспектором. Срок поверки счетчика электроэнергии Меркурий 201 составляет раз в 15 лет.
В ряде моделей может устанавливаться не жидкокристаллический экран, а механический счетный узел. Также существуют PLC модели для фиксирования всех изменений устройства.
Преимущества счетчиков Меркурий
Габаритные размеры счетчиков “Меркурий 201”
Электрический счетчик Меркурий 201 пользуется популярностью благодаря ряду достоинств:
- невысокая стоимость – минимальная цена составляет 600 рублей;
- технические характеристики;
- высокая точность измерений электроэнергии;
- защита от хищения энергии, реализованная с помощью переполюсовки: при перестановке фазы и нуля устройство также будет считывать потребляемую электроэнергию с высокой точностью;
- компактные размеры;
- легкость установки без использования дополнительных фиксаторов;
- удобство эксплуатации;
- защита от взломов;
- герметичный механизм.
Также стоит отметить длительный срок службы устройства. При правильной эксплуатации электросчетчик будет работать на протяжении 30 лет минимум.
Как снять показания
Данные счетчика Меркурий 201 для снятия показаний
Получить значение потраченной электроэнергии несложно. В начале каждого месяца записывается целое число, указанное на электросчетчике. В конце расчетного периода аналогичным образом записывается следующее число. Из конечного показания вычитается начальное и умножается на тариф. В результате полученное значение будет равно сумме, которую нужно оплатить за энергию.
Разновидности моделей
Счетчик электроэнергии Меркурий 201.2
Счетчик Меркурий 201 представлен несколькими модификациями. Они различаются по предельному и нормальному току, панели отображения значений и передаточным числом. Технические характеристики:
- 201.1 имеет рабочую силу тока 5 А, предельную – 60 А. Данные выводятся механическим способом.
- 201.2 обладает такими же характеристиками, как и 201.1, но данные выводятся на жидкокристаллическую панель.
- 201.22 аналогична 201.2, отличается только мощностными показателями.
- 201.3 рабочий ток 10 А, максимальный 80 А. Данные считываются электромеханическим методом.
- 201.4 аналогичен 201.3, но потребляемая энергия выводится на жидкокристаллический экран.
- 201.5 нормальный ток 5 А, предельный 60 А. Механическая индикация. Отличается передаточным числом – 3200 имп./кВт.ч вместо 6400 имп./кВт.ч.
- 201.6 аналогичен 201.5, но отличается рабочим током 10 А и предельно допустимым 80 А.
Подключение однофазного счетчика
Схема подключения однофазного счётчика электроэнергии Меркурий 201 с автоматами
Установить счетчик можно самостоятельно, не вызывая мастера. Это довольно простая процедура – схема подключения есть на самом устройстве, важно лишь правильно соединить провода.
Счетчик Меркурий 201 имеет следующие контакты:
- два контакта для подсоединения фазы – для ввода и вывода;
- клемма для подсоединения нуля;
- клемма для вывода нуля к нагрузке.
Все провода нужно соединить в последовательности, указанной на корпусе. Схема счетчика Меркурий 201 такая же, как у других модификаций. Важно перед началом монтажа обесточить квартиру. Работать под напряжением запрещено.
На первом этапе снимается защитная крышка. На втором нужно ослабить зажимы, зачистить на каждом проводе изоляцию и перейти к подсоединению. Первыми включаются фазы, затем нулевые проводники. После нужно надежно закрутить винты. Последний этап – закручивание крышки. При правильной сборке рядом с экраном должен загореться красный индикаторный светодиод. Если он не светится, следует вызвать электрика.
Актуальность самостоятельной проверки электрического счетчика связана с тем, что прибор учета электроэнергии может в определенный момент дать сбой. Как результат – Вы будете постоянно переплачивать при ежемесячной оплате коммунальных услуг. Чтобы убедиться в правильной работе счетчика, его можно запросто проверить на дому, не вызывая электрика и не снимая прибор с места установки. Далее мы расскажем, как проверить электросчетчик в домашних условиях на самоход, правильность подключения, погрешность и намагниченность!
Содержание:
Как часто выполнять проверку
Итак, если Вам знакома одна из следующих ситуаций, необходимо не теряя времени проверить правильно ли мотает электрический счетчик в частном доме либо квартире:
- Потребление электроэнергии резко увеличилось, хотя Вы пользуетесь бытовой техникой в таком же режиме, как и раньше. К тому же новые электроприборы не были куплены и, соответственно, подключены к сети.
- Противоположная ситуация – Вы реже стали пользоваться бытовой техникой, но расход электричества не снизился (к примеру, во время Вашего длительного отсутствия).
- Потребление электроэнергии очень высокое, на порядок выше, чем может быть в действительности. К примеру, если у Вас в квартире нет ничего мощнее чайника, а расход электричества такой же, как у соседа, который ежедневно пользуется кондиционером либо масляным обогревателем.
Если Вам знакомы выше перечисленные ситуации, прочитайте советы ниже и немедленно переходите к проверке электросчетчика на самоход и погрешность учета. Чтобы проверить прибор, Вам понадобятся секундомер, калькулятор, мультиметр и 100-ваттная лампа накаливания.
Шаг 1 – Проверяем правильность подключения
Первым делом Вы должны проверить, правильно ли подключен электросчетчик к сети 220 либо 380 Вольт. Схему подключения однофазного счетчика мы Вам уже описывали. Выглядит она так:
Если в Вашем случае подключение не соответствует примеру, необходимо как можно быстрее решить эту проблему. Незаконное подключение влечет за собой не только возможную неправильную работу электросчетчика, но и обложение высокими штрафами.
Важно! Согласно Правилам организации учета электроэнергии (п. 137) «Счетчик должен иметь неповрежденные контрольные пломбы и (или) знаки визуального контроля». Самовольный срыв пломбы может привести к санкциям с её стороны, например, начислению по установленной мощности за период работы прибора учета без пломбы».
Все провода подсоединены так, как нужно? Переходим к более серьезной проверке прибора – на самоход.
Шаг 2 – Убеждаемся, что диск произвольно не крутится
Чтобы проверить электросчетчик в домашних условиях на самоход, достаточно отключить все автоматические выключатели, которые расположены после счетчика и обслуживают розетки, группу освещения и отдельные электроприборы в доме. Автоматические выключатели или предохранители устанавливаются для защиты линии от перегрузки. Если их нет, то требуется установить для предотвращения аварийных ситуаций в сети электропотребления. Требование установить аппараты защиты указано в п 7.1.65 ПУЭ (Глава 7.1). Однако на момент проверки, при отсутствии автоматов, просто выключаем из розетки всю бытовую технику, а выключатели света переводим в режим «откл.». Ждем минут 10-15 и выполняем визуальную проверку – смотрим, имеется ли мигание индикатора на передней панели или вращение диска счётчика.
Если электросчетчик исправен, мигания не должны происходить (максимум может мигнуть раз в 5-10 минут), а диск должен остановиться (либо сделать один оборот в течение 10 минут). В противном случае Ваш счетчик электроэнергии не прошел проверку на самоход по импульсам и необходимо вызывать обслуживающую организацию, которая сможет более тщательно проверить электросчетчик в лаборатории.
Шаг 3 – Подсчитываем погрешность измерений
Для проверки правильности работы электрического счетчика нужно посчитать его погрешность учета. Для этого Вам понадобиться обычная лампа накаливания (в качестве нагрузки), мультиметр, калькулятор и секундомер. Сразу же рекомендуем прочитать о том, как пользоваться мультиметром, если Вы этого не знаете. Использовать Вы должны электронную модель (не стрелочный прибор и не токоизмерительные клещи).
Что касается нагрузки, то лучше всего использовать именно лампочку. Дело в том, что мощность современной бытовой техники может иметь разные значения при работе в различных режимах, поэтому лучше не использовать её в качестве нагрузки. Лучше руководствоваться паспортной мощностью, и использовать ее в расчетах, хотя по факту будет другое значение. Если даже на этом этапе появится погрешность, проверить электросчетчик в домашних условиях не получится так, как нужно.
Итак, технология проверки на правильность показаний выглядит следующим образом:
- Замерьте напряжение в сети, используя мультиметр. О том, как измерить напряжение в розетке, мы рассказывали в соответствующей статье. 220 Вольт у Вас вряд ли будет, поэтому записывайте на листок действительное значение – к примеру, 223 Вольта.
- Замерьте силу тока лампы. Для этого переведите тестер в режим амперметра и подключите к лампочке. Для примера возьмем значение 0,43 А.
- Узнайте действительную мощность лампочки – напряжение умножьте на силу тока. В нашем случае 223*0,43=96 Вт.
- Подключив лампу к сети, зафиксируйте, в течение какого периода времени происходит 10-разовое мигание индикатора счетчика или 10-разовое вращение диска счетчика. Если диск индукционного счетчика совершил 10 оборотов за 2 минуты (120 секунд), то можно рассчитать количество электроэнергии, учтенное счётчиком за это время, следующим образом.
- На передней панели найдите постоянную счетчика, которая измеряется в имп/кВт-час — для электронных счетчиков и об/кВт-час — для индукционных.
- По формуле P=U*I рассчитайте действительное потребление электроэнергии нагрузкой. Р = 223*0,43=96 Вт.
- Узнайте, сколько Ватт было израсходовано за период проверки (120 секунд). Для этого необходимо (89 Вт * 120 сек)/ 3600. У нас получилось 2, 97 Вт-час.
- Проверка электросчетчика на погрешность выполняется по расчету: «1000*кол-во оборотов/А (постоянная, указана на передней панели)». К примеру 1000*10/3200 получится 3,13 Вт-час.
- Погрешность счетчика можно рассчитать, если умножить мощность лампы на количество оборотов и на постоянную (зависимую от передаточного числа счетчика) и разделить на число секунд в часе.
Расчетная формула вариант 2
В нашем случае:
Е =((0,96х12х1500/(3600))-1)*100%=6,68%
Погрешность счетчика определяется его классом точности. Если класс точности однофазного счетчика 2,5, то относительная погрешность должна составлять не более 2,5%.
Видео инструкция по расчетной и измерительной части:
Вот таким образом можно проверить электросчетчик на исправность мультиметром в домашних условиях. Как Вы видите, технология довольно простая и справиться с вычислениями сможет даже школьник, не говоря уже о домашнем мастере-самоучке.
Шаг 4 – Проверяем намагниченность
Очень часто пользователи интернета спрашивают, как проверить электросчетчик Энергомера, Меркурий либо Нева на намагниченность. Дело в том, что если Вы решили остановить счетчик электроэнергии магнитом, а в Вашей модели электронного прибора установлена антимагнитная пломба, то проверка очень простая – наклейка либо специальный индикатор меняет свой окрас. Как результат – когда придет проверка, Вас запросто смогут обвинить в противозаконных действиях.
Если же у Вас более простая модель счетчика, проверить его исправность после магнита можно с помощью тонкой иголки – если она будет притягиваться к панели, значит, электросчетчик намагничен. Как правило, через 2-3 дня после того, как Вы уберете магнит с циферблата, намагниченность проходит. Если же проблема не проходит, можете купить специальный демагнитизатор как на фото ниже:
На этом мы заканчиваем технологию проверки прибора учета электроэнергии. Теперь Вы знаете, как самому проверить электросчетчик в домашних условиях и какое оборудование для этого нужно!
—>
Счётчик Меркурий 201 – однофазное однотарифное устройство для определения расходных показателей по активной электрической энергии и мощностным параметрам переменных двухпроводных сетей. Изделие подходит к применению частными лицами или компаниями в целях индивидуального коммерческого или организационного учёта потреблённой электроэнергии, при условии установки в защищённом помещении.
Вид счётчика – Меркурий 201
Устройство и принцип работы
В корпусе электросчётчика, состоящего из основания, основной и клеммной крышек, располагаются следующие компоненты:
- клеммная планка с шунтом;
- электронный блок, включающий схему питания, съёмную батарейку, встроенную память, импульсный выход, управляющий элемент;
- встроенный модем для дистанционной передачи данных (для исполнений с ЖКИ);
- жидкокристаллический дисплей или механическое счётное устройство (в зависимости от модификации).
Конструкция счётчика – Меркурий 201, что бы окончательно разобрать счётчик нужно выкрутить винт показанный стрелкой
Проходящая через схему прибора электрическая энергия фиксируется электронной платой, после обработки сигнала выдающей данные на экран или отсчитывающей на механическом табло. Параллельно сведения фиксируются системой телеметрии, передаются на модем, подключённый к удалённому контролирующему устройству.
Технические характеристики
| Характеристики | Величина |
|---|---|
| Номинальное напряжение (Uном), В | 230 |
| 0,9 — 1,1 | |
| 0,8 — 1,15 | |
| 0 — 1,15 | |
| Базовое значение тока (Iб), А | 5 или 10 |
| Максимальное значение тока (Imax), А | 60 или 80 |
| Класс точности | |
| Номинальное значение частоты, Гц | 50 |
| Стартовый ток (чувствительность), А, не более: | |
| Постоянная (передаточное число) счетчиков, имп/кВт*ч | 6400 или 5000 или 3200 |
| Жидкокристаллический индикатор: | |
| Отсчетное устройство: | |
| Количество тарифов | 1 |
| Полная мощность, потребляемая цепью тока, В*А, не более | 0,1 |
| Активная мощность, потребляемая цепью напряжения, Вт, не более: | |
| Полная мощность, потребляемая цепью напряжения, В*А, не более: | |
| Габаритные размеры счетчика, мм, не более: | |
| Масса счетчика, кг, не более | 0,34 |
| Средняя наработка до отказа, час. | 220000 |
| Нормативный срок службы, лет | 30 |
| Межповерочный интервал, лет | 16 |
| Цена, рос. руб. | от 660 |
Габаритные размеры счётчика – Меркурий 201
Документация прибора
Каталог счётчиков – Меркурий: Смотреть
Сертификат: Смотреть
Свидетельство: Смотреть
Описание типа: Смотреть
Гарантия на прибор
Изготовитель принимает продукцию на гарантийный ремонт, если на протяжении 3-х лет от дня установки или после 42 месяцев от даты производства произойдёт отказ, обусловленный заводским браком.
Потребитель или торговая организация, предоставляющая изделие для гарантийного обслуживания, должна приложить паспорт аппарата. Если будут выявлены следы механических повреждений или результаты неправильного подключения и эксплуатации прибора, производитель снимает с себя гарантийные обязательства.
Частота индикации
Прибор снабжён индикатором, указывающим на интенсивность расхода. В зависимости от исполнения отмечается разная цена одного импульса. Постоянная составляет 3200, 5000 или 6400 импульсов, т. е. расход 10 Вт*ч будет соответствовать для различных моделей 32-м, 50-ти или 64-м импульсам индикатора.
Преимущества прибора
Производитель предлагает продукцию со следующими достоинствами:
- защитой от постороннего воздействия;
- привлекательным исполнением корпуса и экрана;
- компактными габаритами;
- удобной установкой – в комплекте дополнительно предлагается переходной кронштейн для удобства монтажа изделия на крепёжные болты от счётчиков устаревших марок;
- возможностью дистанционной передачи сведений и подключения к сторонним устройствам (для отдельных исполнений);
- наличием сигнализации, извещающей об интенсивности расхода электроэнергии;
- доступной ценой;
- соответствием установленным государственным стандартам по точности измерения;
- функцией записи основных характеристик во встроенной памяти;
- энергонезависимости по причине наличия автономного питания;
- долговечности и продолжительного интервала между поверками.
Разновидности счётчика
Изготовитель выпускает данную модель в шести исполнениях:
- 201.2 – модификация с жидкокристаллическим дисплеем, величиной постоянной – 6400 имп. за кВт*ч и величиной рабочего (предельного) электротока соответственно 5 (60) А;
- 201.4 – от предыдущего варианта отличают токовые параметры, составляющие 10 (80) А;
- 201.5 – токовые характеристики аналогичны исполнению 201.2, но вместо ЖКИ установлено роликовое механическое табло, а постоянная вдвое меньше;
- 201.6 – полный аналог предыдущего исполнения, с токовыми параметрами, идентичными модели 201.4;
- 201.7 – аналогичен модели 201.5, отличается исполнением корпуса;
- 201.8 – исполнение с величиной тока 5 (80) А, постоянной – 5000 имп. за кВт*ч и ЖКИ.
Характеристики разновидностей Меркурия 201
Кроме указанных особенностей все исполнения производится с классом точности 1 и 2 и компонуется в 4-х вариантах корпусов.
Замена батарейки
Автономное питание устройства установлено внутри, под основной крышкой корпуса. В зависимости от исполнения данной конструктивной детали, она снимается после выкручивания двух винтов или освобождения защёлок.
Батарея рассчитана на срок действия не менее величины межповерочного интервала, поэтому должна меняться в процессе поверки. Крышка корпуса опломбирована, поэтому у пользователя не получится самостоятельно добраться до элемента питания.
После снятия крышки старая батарейка вынимается, взамен вставляется новая, с аналогичным расположением положительного и отрицательного полюсов.
Снятие показаний
Для снятия показаний потребителю необходимо:
Снятие показаний со счётчика – Меркурий 201
- Записать число (обведено синей рамкой на фото), указывающее целое значение киловатт-часов с жидкокристаллического дисплея или роликового табло (в зависимости от модификации). Дробные доли, не подлежащие учёту, отображаются справа от запятой. Для исполнений с ЖКИ их будет две, для механического табло – одна, выполненная красным цветом.
- От показаний отнимаются предыдущие.
- Результат умножается на стоимость одного киловатт-часа.
Можно ли сэкономить
Изделие допускает экономию электроэнергии, если потребитель разумно использует энергетические ресурсы и подключает приборы, отличающиеся экономичными показателями. Вмешательство в работу прибора не позволяет добиться эффекта снижения учтённых показателей расхода по причине надёжной конструктивной защиты, и грозит штрафными санкциями нарушителю в случае выявления данного факта.
Подключение счётчика
Перед подключением аппарата подача электричества отключается. Изделие монтируется на ДИН-рейку, снимается крышка клеммной коробки, подключаются провода, согласно схеме, представленной в паспортной документации. Дополнительно схема выполнена на крышке клемм.
Схема подключения счётчика – Меркурий 201
Для моделей с ЖКИ и модемом потребуется дополнительная настройка программного обеспечения изделия.
К выполнению работ допускается электромонтёр с группой электробезопасности от третьей и выше.
После подключения производится соответствующая запись в графе паспорта о вводе электросчётчика в эксплуатацию.
Периодически возникает вопрос у пользователей счетчиков Меркурий 201 о якобы несоответствии реального передаточного числа , заявленному. И соответственно делается вывод о завышенном учете. Вопрос чаще всего задают по счетчику Меркурий 201.5. Этот счетчик оснащен механическим отсчетным устройством, которое при своей работе издает определенный звук — щелчок, при повороте барабана на некоторое значение. Ориентируясь на этот звук можно сделать ошибочный вывод, что счетчик отсчитывает кВтч не на 3200 импульсов, как заявлено в документации, а на 1600, и следовательно считает в два раза больше положенного. Количество импульсов проверяется при помощи светодиодного индикатора импульсов. Дело в том, что звук, щелчка означает поворот младшего барабана не на 0,01 кВтч, как обычно предполагается проверяющим, а на 0,005 кВтч. Барабан имеет небольшой люфт, и поэтому точно определить цену минимального поворота барабан при одном щелчке — нельзя. Для более точного измерения, необходимо посчитать импульсы сопутствующие нескольким щелчкам, т.е. повороту барабана на несколько делений. Поэтому спешим заверить пользователей счетчиков Меркурий 201.5, что соответствие: 16 импульсов на один щелчок ни как не указывает на неисправность счетчика и на завышенный учет им электроэнергии. Это нормальная ситуация и она не указывает на то, что счетчик считает в два раз больше. Передаточное число при этом именно 3200 имп. на кВт/ч. Гарантией правильности учета является пломба госповерителя и штамп о первичной поверке в паспорте на изделие. Используемые источники:
- https://elektroschyt.ru/schetchik-merkurij-201/
- https://strojdvor.ru/elektrosnabzhenie/texnicheskie-xarakteristiki-i-ustrojstvo-elektroschetchikov-merkurij-201/
- https://samelectrik.ru/kak-samomu-proverit-pravilnost-raboty-schetchika-elektroenergii.html
- https://myschetchik.ru/elektroenergii/merkurij-201
- http://incotex-support.blogspot.com/2016/02/201.html
