Как рассчитать расстояние между трубами теплого пола: формула, схема укладки + монтаж своими руками

От схемы и шага укладки труб зависит производительность водяного напольного обогрева. Потому для устройства системы недостаточно только купить комплектующие, нужно еще и рассчитать теплоотдачу, выбрать оптимальный вариант расположения колец или витков трубопровода.

Согласитесь, никого не привлекает перспектива вложить деньги и не получить запланированный эффект. Все о проектировании напольного обогрева и схемах, согласно которым производится укладка труб теплого пола, вы узнаете из представленной нами статьи.

Ознакомление с проверенной и систематизированной нами информацией поможет устроить идеально работающий теплый пол. Базой для предложенных нами сведений являются требования строительных нормативных справочников.

Мы детально изложили принцип действия напольных обогревающих контуров, описали варианты устройства и технологии их реализации. Наглядно подтверждают представленные данные и облегчают восприятие процесса информативные фото и видео-руководства.

Система водяной теплый пол

Отличительной чертой теплых полов является то, что в них нет внешних обогревательных конструкций, а сама система аккумулирует и излучает полученное тепло.

При правильном распределении тепла по поверхности настила можно сэкономить на расходе теплоносителя от 30% и больше.

Система обогрева напольного покрытия может быть представлена одной из разновидностей: водяная, электрическая, пленочная, стержневая или электроводяная. Последняя считается новшеством, однако за счет обширного ряда преимуществ, уже успела завоевать немало поклонников

Для рационального использования системы обогрева полов рассмотрим дополнительные способы, помогающие экономить:

1. Длина жидкостного контура не превышает 70 м. При выборе оптимального шага для укладки труб, транспортировка теплоносителя производится практически без потерь.
2.  Смешивание горячего и холодного потоков. Применение воды из обратки дает возможность меньше тратить энергию котла.
3. Составление детальной схемы размещения контура с точным расчетом шага. Предварительное распределение позиций мебели позволит сэкономить на расходных материалах, а соответственно, и на самом контуре.
4.  При максимальном нагреве системы сбавить температуру на 20 °C. Такое действие поможет экономить 13% теплоносителя.

Для того чтобы получить наилучший результат, необходимо четко придерживаться технологии монтажа. Механизм обогрева такой системы состоит из нескольких слоев, каждому из них определена своя функция.

Обустройство системы обогрева с помощью теплых полов производится поэтапно. Работа над каждым из них займет определенное время, например, после заливки к последующим работам можно приступать только через 2-4 недели

Качественный обогрев помещения при помощи укладки жидкостного теплого пола организуется в несколько этапов:

1. Гидроизоляция. Этот слой исключает появление продуктов, образующихся в результате конденсации. Для подложки может быть применена даже полиэтиленовая пленка.
2. Термоизоляция. Основная задача – устранить утечку тепла в нижнюю часть. В большинстве случаев применяется утеплитель листового вида. Толщина должна подбираться исходя из условий помещения – есть ли в доме подвал или цокольный этаж. Чем холоднее климатические условия, тем толще теплоизоляция.
3. Фольга или теплоотражающий элемент. Фольгированная пленка, способствующая максимальному перенаправлению потока тепла наверх. Укладка этого материала позволяет экономить до 5% на расходе теплоносителя.
4. Монтаж труб. Основное устройство всего механизма. По трубам происходит движение нагретой жидкости. Если при укладке теплого пола выбрать правильный шаг между витками труб – это даст возможность эффективного отопления с наименьшими затратами теплоресурсов.
5. Стяжка. При условии, что все предшествующие слои были уложены на ровную поверхность, толщина стяжки будет минимальной — 3,5 см. Часто используется заливка из обычной цементно-песчаной смеси, толщиной в 50 мм. Проводимость тепла такого материала составляет 0,4 Вт/(м*К).
6. Напольное покрытие. Жидкостный пол позволяет укладку любого материала. Тем не менее наилучшими характеристиками, а именно теплопроводностью и максимальной отдачей, обладает керамическая плитка.

Технология монтажа предполагает изначальное обустройство коллекторного узла. Только после этого можно приступать к укладке отдельных слоев системы.

Роль коллекторного узла

Не все знают, что теплые полы с водяным контуром могут нормально функционировать и без коллектора. Но, как это выглядит на практике, знают еще меньше.

Производители рекомендуют использовать трубы длиной не больше 70 м. Если витки расположить с максимальным разрывом шага, то этой длины хватит всего на 7 м2, что обеспечит обустройство трех контуров в помещении со средней площадью

Однако систему теплый пол в большинстве случаев устанавливают на несколько комнат. В этом случае без коллекторного узла невозможно обеспечить равномерное распределение теплоносителя.

Установка обогрева полов без коллектора имеет ряд недостатков: теплоноситель может подаваться только с аналогичной температурой, как и в общей отопительной системе, автоматический выход воздуха невозможен, это же касается и регулировки давления.

Схема подключения коллектора

Выбор готовой механической или автоматической модели коллектора зависит от особенностей отопительной системы.

Первый тип регулирующего модуля рекомендуется устанавливать для теплых полов без радиатора, второй может применяться во всех остальных случаях.

Коллекторные группы фирмы Valtec являются самыми популярными. На выпускаемую продукцию производитель дает 7 лет гарантии. Схема монтажа коллектора жидкостного контура уже входит в комплектацию готового узла подмеса

Согласно схеме выполнение сборки распределительной гребенки для теплых полов производится следующим образом:

1. Установка рамки. В качестве монтажной зоны для коллектора могут быть выбраны: подготовленная ниша в стене или коллекторный шкаф. Также возможен вариант крепления непосредственно на стену. Однако расположение должно быть строго горизонтальным.
2. Подключение к котлу. Подающий трубопровод размещается внизу, обратный – сверху. Шаровые краны необходимо установить перед рамкой. За ними будет идти насосная группа.
3. Монтаж пропускного клапана с ограничителем температурных показателей. После него производится монтаж коллектора.
4. Гидравлическое испытание системы. Проверка методом подключения к насосу, который способствует нагнетанию давления в отопительной системе.

В смесительном узле одним из обязательных элементов считается двух- или трехходовой клапан. Этот прибор производит микширование разных по температуре потоков воды и перераспределяет траекторию их перемещения.

На оба трубопровода, возвратный и подающий, соединенные с коллекторной установкой, монтируются запорные вентили и фитинги, предназначенные для балансировки объема теплового носителя, а также для блокировки любого из контуров

Если для управления термостатами коллектора используются сервоприводы, тогда комплектация смесительного узла расширяется байпасом и перепускным клапаном.

Правила расчета метража труб

Рассчитать метраж элементов для сборки полов с подогревом можно после составления схемы всей системы.

При расчете учитываются следующие нюансы:

1. В местах размещения мебели, габаритного напольного оборудования, бытовой техники трубы не прокладываются.
2. Длина контуров с разным размером сечения должна соответствовать следующим параметрам: при 16 мм не должна превышать 70 м, 20 мм – не более 120 м. Расположение каждого контура соответствует площади в 15 м². Если не придерживаться таких рекомендаций в сети обогрева давление будет низким.
3. Расхождение между протяженностью линий не больше 15 м. Для объемного помещения делается несколько веток обогрева.
4. При условии использования эффективных теплоизолирующих материалов, оптимальный шаг расположения труб равен 15 см. Если же дом расположен в зоне с суровыми климатическими условиями, где температура падает ниже -15°C, расстояние должно быть уменьшено до 10 см.
5. Если был выбран вариант укладки с шагом в 15 см, затраты материалов равны 6,7 м на 1 м². Укладка труб с промежутком в 10 см – 10 м на 1 м².

Теплый пол может быть укомплектован только цельной трубой. В зависимости от метража, приобретается несколько или одна бухта с трубами для водяного контура. Затем производят ее разделение на нужное количество линий.

В момент укладки труб необходимо учитывать гидравлические потери, которые увеличиваются с каждым последующим поворотом. Считается что контуры, превышающие 70 м, не должны использоваться

Работы по обустройству водяных полов с подогревом всегда начинаются с самой холодной стороны помещения. Очень важен вопрос выбора оптимального маршрута теплового носителя — температура воды снижается ближе к окончанию контура.

Нюансы выбора оптимального шага

От правильного выбора шага между укладываемыми трубами теплых полов зависит степень эффективности и затратности всего контура.

Однако его расчет зависит от многих факторов. Стандартное расстояние между контурами составляет 100-200 мм.

Также возможен переменный или постоянный шаг:

1. Если обогревательная нагрузка менее 50 Вт на 1 м², шаг контура будет постоянный и равен 200 мм.
2. При повышенной отопительной нагрузке в 80 Вт на 1 м² и более расстояние составит 150 мм.
3. В остальных случаях необходимо применять переменный шаг. К примеру, по периметру одной или двух внешних стен, укладка водяного контура будет с наименьшим шагом в 100 мм. Переходя к центру комнаты, промежутки будут постепенно увеличиваться до 200 мм.

На практике если планируется отапливать теплым полом экономично, используется шаг в 150 мм. Именно этот показатель является оптимальным практически в любых условиях.

Если же теплопотери здания превышают теплоотдачу, стоит задуматься о его эффективном утеплении — в этом случае уменьшение шага не решит проблему.

Подробный алгоритм расчета труб для теплого пола описан в этой статье.

Схемы укладки водяного контура

Схематически укладка труб для обустройства жидкостного контура может быть выполнена одним из следующих способов:

• змеевик;
• двойной змеевик;
• улитка.

Змеевик. Метод укладки такого контура является наиболее простым и выполняется петлями. Этот вариант будет оптимальным для комнаты, разделенной на различные по назначению зоны, для которых будет удобно применять разные температурные режимы.

Монтаж первой петли осуществляется по периметру комнаты, затем одинарную змейку пускают внутри. Таким образом, в одной половине комнаты будет циркулировать максимально прогретый теплоноситель, в другой – остывший, соответственно и температура будет разной.

Витки змеевика можно располагать равномерно, однако сгибы водяных контуров в таком случае будут иметь сильные заломы.

Змеевидный метод размещения труб идеально подходит для помещений, имеющих незначительные теплопотери. Их применяют не только для квартир и частных домов, но и для объектов промышленности, где есть необходимость отапливать круглый год

Двойной змеевик. В этом случае подающие и обратные контуры расположены друг возле друга по всей комнате.

Угловой змеевик. Он используется исключительно для угловых комнат, где две внешние стены.

К достоинствам змеевидной формы относятся несложная планировка и монтаж. К недостаткам: перепады температурных режимов в одном помещении, изгибы труб довольно резкие, поэтому нельзя применять малый шаг – это может вызвать излом трубы.

При укладке контура в краевых зонах помещения (области пола, где расположены внешние стены, окна, двери), шаг должен быть меньшим в сравнении с остальными витками – 100-150 мм

Улитка. Применяя такую схему расположения, подающие и обратные трубы монтируют по всей комнате. Они размещаются параллельно друг другу и устанавливаются, начиная от периметра стен и двигаясь в центр комнаты.

Подающая линия в середине помещения заканчивается петлей. Далее параллельно ей производится установка обратной линии, что прокладывается от центра комнаты и по ее периметру, двигаясь к коллектору.

Наличие в помещении внешней стены может обуславливать двойную укладку труб вдоль нее.

Вследствие чередования двух магистралей при укладке методом улитки, колебание температурного режима в подающей и обратной линии может составлять до 10 °C

К достоинствам этого способа относятся: равномерный прогрев комнаты, из-за плавных сгибов система обладает небольшим гидравлическим сопротивлением, а экономия расходного материала может достигать 15% в сравнении со змеевидным методом. Однако минусы также присутствуют – сложное проектирование и монтаж.

Основные способы монтажа труб

Различают всего два способа укладки труб для обустройства теплого пола – настильный и бетонный. В первом методе для основания применяются готовые материалы: утеплитель-полистирол и панели модульного или реечного типа. Здесь нет мокрых работ, требующих долгого высыхания, поэтому укладка происходит быстро.

При использовании второго варианта сеть обогрева замуровывается стяжкой. В зависимости от толщины бетона рассчитывается время на его полное высыхание. Предстоит выдержка 28 дней для укрепления и только после разрешается монтировать выбранное напольное покрытие. Это самый трудоемкий и финансово-затратный способ.

#1: Укладка на профильные теплоизоляционные плиты

Обустройство теплой напольной системы подобным методом является самым простым. В качестве основы здесь применяются маты утеплителя-полистирола.

Стандартные параметры таких плит 30*100*3 см. В них есть пазы и невысокие столбики, на которые выполняется укладка финишного материала.

Маты из полистирола не гигроскопичны, поэтому под действием влаги не утрачивают свои первоначальные характеристики. Даже несмотря на то, что этот материал относится к полимерам, в его составе нет вредных для здоровья компонентов

В этом случае заливка бетонной стяжкой необязательна. Если для настила полов будет применяться плитка или линолеум, изначально на основу будут настланы гипсоволокнистые листы. Толщина таких плит должна составлять не менее 2 см.

#2: Устройство по модульным и реечным панелям

В большинстве случаев, такие панели используются в домах, возведенных из дерева. Крепление труб для обустройства теплого пола выполняется на черновом основании.

Модульная система обустраивается панелями ДСП, толщиной в 2,2 см, на которые и укладываются линии обогрева. Эти модули оснащены каналами для размещения фиксирующих пластин из алюминия. При этом методе укладки слой утеплителя будет располагаться в деревянном перекрытии.

Все полосы размещаются с дистанцией в 2 см. Отталкиваясь от применяемого шага между трубами, эксплуатируются полоски соответствующей длины (15–30 см) и ширины (13-28 см).

Чтобы сократить тепловые потери на пластинах устанавливают защелки для труб. Если для финишного покрытия пола был выбран линолеум, на трубы укладывают один слой гипсоволокнистых плит, если ламинат или паркетная доска – обходятся без них.

Укладка модульного пола осуществляется готовыми элементами, представляющими из себя древесно-стружечные плиты. Они оснащены пазами для фиксации труб теплоносителя

Реечная система настила практически идентична модульной, однако в ней применяются не панели, а планки, минимальная ширина которых равна 2,8 см.

Укладка производится непосредственно на лаги с шагом 40-60 см, а расстояние между рейками – не менее 2 см. Для теплоизоляции выбирают экструдированный пенополистирол или волокнистую минеральную вату.

Укладка теплопроводящих линий выполняется посредством размещения труб в промежуточные отверстия между ДСП листами на пластины из алюминия, оснащенные пазами

Оба способа больше подходят для деревянных полов. В других случаях выбирают более сложный вариант с бетонной стяжкой.

#3: Монтаж трубопровода по стяжке

Несмотря на трудоемкость процесса, монтаж сети обогрева с бетонной стяжкой является наиболее востребованным.

Процесс состоит из следующих этапов:

1. В первую очередь подготавливается основа. Неровности чернового пола устраняются с помощью перфоратора.
2. Первым слоем идет гидроизоляционный материал. Он стелется полосами таким образом, чтобы края накладывались друг на друга на 20–30 см. Также пленка должна заходить и на основание стен на 15 см. Строительным скотчем проклеиваются стыки.
3. Поверх него стелется термоизоляция.
4. Между будущей заливкой и стенами проклеивается демпферная лента. Это действие требуется для компенсации расширения стяжки в момент нагревания полов.
5. Укладка армирующей сетки. Она способствует увеличению прочности стяжки.
6. На арматуру по выбранной схеме с помощью пластиковых затяжек, крепятся трубы.
7. Контрольная проверка системы теплый пол осуществляется методом заполнения ее жидкостью и опрессовки.
8. Далее производится установка направляющих маячков.
9. Финишный этап – заливка цементной стяжки.

Для помещений с большой площадью следует использовать метод секторного деления, с ячейками не более 30 м². Для каждого из них необходимо обустраивать индивидуальный контур.

Если нижний этаж отапливается, то в качестве утеплителя используется пенополистирол толщиной 20–50 мм. Когда снизу находится цокольный неотапливаемый этаж или подвал, толщина теплоизоляции должна быть 50-100 ммЗаливка теплых полов бетонно-песчаной смесью может выполняться на армирующую сетку или без нее.

Если в роли утеплителя выступают пенополистироловые плиты с разъемами под контуры, применение сетки необязательно.

Когда будет использоваться стандартный термоизоляционный материал, для фиксации теплопроводящей линии используют тонкую полимерную или металлическую сетку.

На нашем сайте есть серия статей, посвященных проектированию, монтажу и подключению водяных теплых полов.

Советуем ознакомиться:

Выводы и полезное видео по теме

Как не ошибиться с расчетом оптимального шага для обустройства контура с наименьшими затратами:

Как производится укладка контура теплых полов, основные методы, их недостатки и достоинства:

Сложности, с которыми можно столкнуться при выборе труб для теплого водяного пола:

Эксплуатационный срок водяного контура обогрева составляет порядка 50 лет. Однако такие высокие показатели возможны, только если придерживаться всех правил при их укладке.

Не стоит забывать, что правильный выбор оптимального шага поможет существенно сэкономить на закупке материалов, а также снизить затраты на обогрев в процессе эксплуатации.

Поделитесь с читателями вашим опытом укладки контура водяного теплого пола. Расскажите, какой метод и схему монтажа вы использовали. Пожалуйста, оставляйте комментарии к статье и задавайте интересующие вас вопросы. Форма обратной связи расположена ниже.

Комфортный и самый экономичный способ отопления жилья – устройство теплого пола. Этот способ сохраняет значительное количество тепла – до 20-30 % при высоте потолков порядка 2,5 м и до 50% при более высоких потолках (3,5 м и выше). Но водяной теплый пол – достаточно сложная инженерная система, его устройство требует определенных знаний.

Я приветствую моего постоянного читателя и предлагаю его вниманию статью о том, каково оптимальное расстояние между трубами теплого пола и от каких факторов оно зависит.

Достоинств у нагрева дома с помощью теплого пола множество:

• Отапливается все помещение, причем самым физиологически комфортным способом – внизу теплее, на уровне головы прохладнее.
• Нет сильной конвекции, тепло не поднимается к потолку и не расходуется зря, поэтому такое отопление экономичнее.
• На отопительных приборах не собирается пыль и грязь.
• Приборы и коммуникации не занимают место, шторы и мебель не загораживают конструкции теплого пола и не мешают его работе.

Но комфортный обогрев получается только при правильном монтаже и регулировке отопительной системы. Один из основных факторов, определяющих мощность теплого пола, – это расстояние между трубами отопления.

Какие параметры влияют на шаг раскладки трубы

Расстояние между трубами определяет теплоотдачу системы. Теплоотдача пола равна требуемой мощности системы обогрева. При большей мощности расстояние между трубами будет меньше, при меньшей мощности можно укладывать трубу с большим шагом.

Полные расчеты отопления сложны и доступны только специалистам. Но для устройства в частном доме длину трубопроводов в каждом помещении определяют по приблизительным эмпирическим (опытным) данным.

Следует иметь в виду, что данные по системам теплого пола, приведенные ниже, определены для современного хорошо утепленного дома – из газо- или пенобетона, с утеплением пенополистиролом толщиной не менее 200 мм, с утеплением пола (тем же пенополистиролом 200 мм).

Если вы хотите положить в полу трубопроводы в старом неутепленном доме, обратитесь к специалистам и рассчитайте их точную длину или используйте такой обогрев в комплексе с обычным радиаторным.

Почему в комплексе? Потому что в старом неутепленном доме сложно рассчитать требуемую мощность системы, теплого пола может быть недостаточно для обогрева, и в морозы понадобится дополнительный источник тепла. К тому же радиаторная система легче поддается регулированию (если, конечно, работает не от угольного или дровяного котла).

На расстояние между трубами влияют несколько параметры. Ниже приведены и данные для расчета протяженности трубопровода и частоты расположения труб теплого пола. Для расчетов системы обогрева в частном доме этими расчетами можно пользоваться – они проверены многолетней практикой эксплуатации подобных систем.

Повторюсь: данные пригодны для современных хорошо утепленных домов или термомодернизированных старых. Только в этом случае получатся правильные результаты расчета.

Следует иметь в виду, что в случае избыточного нагрева система теплого пола легко регулируется, а в случае очень больших морозов хорошо утепленный дом можно подогреть электроприборами, например тепловентилятором. Поэтому небольшие погрешности в расчетах не имеют большого значения, но все полученные значения округляют в большую сторону.

Коэффициент теплопроводности

Отдача тепла в помещение зависит от коэффициента теплопроводности конструкций вокруг трубопроводов и напольных покрытий. Традиционный вариант – прокладка труб в стяжке. Если толщина стяжки больше 70 мм, при укладке трубопроводов необходимо учитывать этот момент.

Нельзя накрывать стяжку дощатым или паркетным полом, ковролином, коврами. Финишное покрытие для водяного отопления – плитка, камень, керамогранит, линолеум или ламинат.

При устройстве отопления в деревянном перекрытии и применении алюминиевых пластин теплоотдача от трубы почти такая же, как и при использовании стяжки. В качестве напольных покрытий используют обычно ламинат или линолеум. Все виды плиток не используют по технологическим причинам: деревянные перекрытия всегда прогибаются под весом человека. Даже 1 мм достаточно, чтобы плитка отклеивалась.

Диаметр и вид труб

Чем больше диаметр трубы, тем больше ее площадь поверхности и больше тепла труба отдаст окружающим конструкциям. Более тонкая труба создает большее гидравлическое сопротивление. Расстояние между тонкими трубами меньше, толстыми – больше. Применяют для нагрева пола трубы с внутренним диаметром 12-20 мм. Самые ходовые – диаметром 16 мм.

Чаще всего в стяжку укладывают трубы из сшитого полиэтилена, ПНД (полиэтилена низкого давления) или металлопластиковые, армированные алюминиевой фольгой. Все эти материалы немного замедляют теплопередачу.

Полипропилен отдает тепло стяжке медленнее, к тому же он плохо гнется, а сварка с помощью муфт на каждом повороте – слишком трудоемкий процесс, поэтому установка ПП не пользуется спросом.

Практически идеальный вид труб для любых систем отопления – медные, у них почти 100% теплопередача. Но стоимость меди высока, и коммуникации из медных труб не каждому по карману. Поэтому расчет медных систем водяного пола крупных помещений или дома стоит доверить специалистам.

Чем выше у труб коэффициент теплопередачи, тем больше они отдают тепла, тем больше расстояние между линиями трубопровода.

Температура теплоносителя

Расстояние между трубами меняется в зависимости от температуры горячей воды в системе. Данные приведены ниже в таблице:

Шаг, см	Диаметр, мм	Средняя температура теплоносителя, °С	Количество трубы на 1 м², м.п.	Количество трубы на 20 м², м.п.
10	20	31,5	10	200
36	32,5
15	20	33,5	6,7	134
36	35
20	20	36,5	5	100
36	37,5
25	20	38,5	4	80
36	40
30	20	41,5	3,4	68
36	43,5

При расчетах следует ориентироваться не на максимальную температуру теплоносителя (при прохождении системы он остывает), а на идеальную для человека температуру 37 °С, в противном случае расстояние между трубами и длина трубопровода в системе теплого пола окажутся недостаточными для обеспечения температурного режима.

Тепловые потери и место расположения

На междутрубное расстояние влияют тепловые потери через окна и наружные стены. Кроме того, применяют коэффициент при расположении жилья в холодных северных районах – при большом перепаде температур на улице и в помещении потери тепла через стены и окна увеличиваются.

Для компенсации этих потерь увеличивают протяженность трубопровода (см. ниже пункт про расчет длины трубы). Данные для расчета использованы эмпирические, но они довольно точны.

Оптимальная температура в помещении

В разных помещениях требуется разная температура. Во вспомогательных помещениях пониженная температура, в жилых – немного выше; в детской, спальне пожилого члена семьи требуется лучший обогрев, в ванной должно быть очень тепло. В таблице приведены рекомендованная температура в различных частях дома.

Наименование помещения	Температура воздуха, °С
оптимальная	допустимая
Жилая комната	20-22	18-24
Кухня	19-21	18-26
Туалет	19-21	18-26
Ванная	24-26	18-26
Коридор	18-20	16-22
Холл, лестничная клетка	16-18	14-20
Кладовая	16-18	12-22

Следует иметь в виду, что у разных людей восприятий комфортной температуры различается – кто-то замечательно себя чувствует при 20 °С, а кто-то только при 23 °С. Кроме того, нужно предусмотреть, что будет здесь в будущем – возможно, это будет детская, а кабинет сменит спальня пожилого члена семьи. Оптимальный вариант – сделать небольшой запас по длине.

В больших домах с просторными комнатами пониженная температура в холлах и на лестницах вполне допустима, а в небольшом доме коридор лучше прогревать до более комфортных 20 °С, иначе возникнут некомфортные сквозняки.

Как определить площадь комнаты

Определить общую площадь помещения – задачка для второклассников. Но трубы укладываются только под поверхностью, свободной от корпусной и другой громоздкой мебели.

При этом общая протяженность трубопровода должна быть равна расчетной (см. ниже), иначе в комнате будет прохладно. Из общей площади вычитают площадь шкафов, кроватей и диванов. На оставшемся месте укладывают трубопровод. Расстояние между витками при этом уменьшается.

Общепринятые шаги укладки

Обычно трубы укладывают так, чтобы расстояние между ними было 100-300 мм. Более точно шаг определяется только после расчета общей длины трубопровода и определения площади отопления (площадь комнаты минус площадь громоздкой мебели). Практически расстояние рассчитывается приблизительно (см. ниже), а затем чертится схема укладки теплого пола и уточняется шаг.

Примерное расстояние в ванных составляет 100-150 мм, в жилых помещениях – 250 мм, 300-350 мм в коридорах, вестибюлях, кухнях, подсобках, кладовках и пр. Междутрубное расстояние может различаться в разных частях одной комнаты – быть меньше у наружных стен и больше в остальной части комнаты. Любой способ расположения теплых трубопроводов может иметь разный шаг в разных частях помещения.

Как производится расчет длины трубы

Традиционно при расчетах принимают, что 5 м трубы достаточно для отопления 1 м² пола (см. табличку выше). Номинальное расстояние при этом будет равно 200 мм. Исходя из этого соотношения можно рассчитать номинальную протяженность всего трубопровода: умножить полную площадь комнаты на 5 и округлить в большую сторону.

Для угловых комнат с одним окном лучше увеличить эту длину на 20% (на 1,2), с двумя окнами – на 30% (на 1,3). Для северных районов Российской Федерации необходимо умножить получившуюся длину еще на 20% (на 1,2).

Например, для угловой комнаты площадью 20 м² с двумя окнами и в холодном регионе России протяженность трубопровода будет:

В данном расчете используется полная площадь комнаты без вычета площади крупных предметов мебели. Так делается потому, что воздух над диванами (и даже шкафами) также необходимо отапливать, часть тепла расходуется на нагрев самой мебели. Если рассчитать по уменьшенной площади, в комнате будет прохладно, а в маленькой заставленной мебелью комнате может быть попросту холодно.

При покупке необходимо прибавить небольшой запас на повороты и неточности (6%, или коэффициент 1,06) и двойное расстояние от коллектора до комнаты.

Определение максимальной длины одного контура

Максимальная длина одного контура ни при каких условиях не должна превышать 100 м – иначе насос просто не продавит теплоноситель в контур. Да и стометровый контур лучше разделить на два – отопление улучшится, а при избыточном нагреве всегда можно отрегулировать нагрев каждого контура при помощи трехходового клапана в коллекторном узле.

Как определяют расстояние

Сначала рассчитывается площадь комнаты, затем вычисляется длина трубы (см. выше). Определяется площадь комнаты с вычетом площади мебели (например, 16 м²). Затем по пропорции рассчитывается фактическая длина трубы на 1 м² пола:

Формы укладки

Существуют различные способы укладки трубопроводов в стяжке.

Змейка

При укладке змейкой, или меандром, трубопроводы размещают параллельно. Помещение при этом прогревается неравномерно. Способ подходит для маленьких помещений. Змейка применяется при комбинированном способе монтажа – коммуникации укладывают вдоль наружной стены и отсекают холодный воздух.

При укладке змейкой необходимо небольшое расстояние или дополнительный обогрев (радиаторы).

Угловая змейка

Труба укладывается вдоль наружного угла, следующие витки укладываются параллельно так, что трубопровод занимает квадрат. Подходит для прогревания углов. Сдвоенная угловая змейка применяется для помещений, у которых три стены – наружные.

Двойная змейка

Параллельно укладывается начало и конец одного контура отопления. Из всех вариантов змеек обеспечивает самый равномерный прогрев помещения.

Улитка

Иначе этот способ называют улиткой, ракушкой, спиралью. Трубопроводы укладываются по спирали, обеспечивается максимально равномерный нагрев всей площади. Так удобно размещать трубы в больших по площади помещениях.

Какой способ лучше

Соединение двух вариантов укладки позволяет оптимально расположить коммуникации в помещении. В больших комнатах лучше использовать улитку или комбинировать ее со змейкой – у наружной стены проложить несколько труб змейкой, а по остальной площади расположить трубы по спирали.

Змейка у наружной стены будет отсекать холод от стен и окон. Можно отрегулировать этот контур на более высокую температуру теплоносителя.

В маленьких помещениях, например ванной, коридоре, оптимальна змейка. В помещениях среднего размера – двойная змейка. При раскладке труб способом угловой змейки помещение будет прогреваться неравномерно, применение угловой змейки уместно только при прогревании углов при комбинированной укладке.

Нередко комбинированные варианты или смену расстояния применяют сознательно – для компенсации неотапливаемых участков (под мягкой мебелью) или обогрева рабочего места, игрового уголка для детей и т.д. Например, лучше немного сильнее обогреть:

1. Участок возле письменного стола, швейной машинки или фортепиано – там человек сидит неподвижно и может замерзнуть.
2. Часть комнаты, где часто и много играют дети.
3. Теплые участки вокруг кровати, зону отдыха с мягкой мебелью в гостиной.

В любом случае перед монтажом своими руками необходимо начертить схему укладки трубопроводов, рассчитав длину трубопровода и расстояние между витками. Затем вооружиться карандашом и миллиметровкой и начертить схему с учетом расстановки мебели и способа раскладки теплого пола. При этом учесть увеличение частоты укладки у мягкой мебели, кровати и других требующих тепла мест.

Тонкости укладки и подключения трубопроводов можно увидеть на нашем видео.

Может ли быть контур в системе теплого пола разной длины

Может. Но нежелательно в одной комнате укладывать контуры, различающиеся в разы, например 10 и 30 м. При большой разнице в длине теплоноситель будет хуже поступать в длинную трубу – у нее большее гидравлическое сопротивление, комната прогреется неравномерно. Нужно скорректировать укладку так, чтобы было два примерно равных контура. Но разница в 5-7 метров вполне допустима.

Можно ли стыковать трубу для теплого пола

При укладке системы из меди в стяжку трубы, скорее всего, придется состыковывать между собой. Такое соединение надежно и долговечно. Так же надежно и паяное соединение полипропиленовых труб и сварка полиэтилена при помощи терморезисторной муфты. Сложнее обстоит вопрос с применением фитингов для ПНД, РЕ-Х и термостабильного полиэтилена (PE RT).

Пресс-фитинги применять можно, хотя и нежелательно (всякое бывает, любое соединение может протечь). Но при подключении трубопроводов к коллектору без пресс-фитингов не обойтись. Соединить между собой трубы с помощью пуш- и компрессионных фитингов не допускается. То же касается цанговых соединителей для ПНД.

Желательно использовать гибкие трубы одним целым куском – так надежнее. Сушка перекрытия, ремонт нижней комнаты и разбивка стяжки в случае протечки обходятся дороже.

Заключение

Я прощаюсь со своим уважаемым читателем. Надеюсь, что эта статья поможет вам рассчитать параметры и уложить в доме теплый водяной пол – замечательное изобретение инженеров в области отопительных систем. Делитесь всем, что сегодня узнали, с друзьями в соцсетях, и приводите их на сайт – у нас будет еще много полезной информации.

В чем прелесть теплого пола?

За счет того, что трубы теплого пола раскладываются по всей площади помещения, достигается максимально равномерный прогрев каждого участка. Где бы вы не находились в своем доме, вам будет одинаково комфортно.

С водяными полами вы избавляетесь в большинстве случаев от радиаторов отопления, которые раньше занимали лишнее пространство в вашем доме. За все эти особенности любят водяные теплые полы в частных домах. Давайте пошагово разберемся в укладке водяного теплого пола своими руками.

Шаг 1. Подготовьте основание

В качестве основания для теплого пола в доме выступает черновая стяжка, которую в большинстве случаев заливают не очень аккуратно. Поэтому перед тем, как вы приступите к укладке полов, очистите поверхность стяжки от лишнего мусора. Если есть наплывы, сбейте их до ровного состояния. Если есть углубления, подровняйте их. Эти факторы в дальнейшем благоприятно скажутся на целостности самой системы.

Шаг 2. Установите распределительный коллектор

Распределительный коллектор отвечает за распределение теплоносителя по контурам. Он бывает, в простом исполнении (только краны) и в более навороченном (с расходомерами и гнездами под сервоприводы). Рекомендуем вам устанавливать второй вариант. С ним более реально «откалибровать» работу теплых полов.

Устанавливать коллектор в нужно ближе к центру этажа. Тогда и контура у вас будут по длине сопоставимы. Это может сыграть большую пользу при дальнейшей настройки полов.

Шаг 3. Укладка теплоизоляции

Предыдущие действия вам были необходимы для того, чтобы вы могли уложить теплоизоляцию. В виду того, что листы изоляции довольно большие, на буграх они могут лежать неустойчиво, а в углублениях могут проминаться.

В качестве изоляции используется пенополистирол плотностью 35 кг/м3. Это тот же пенопласт, только большей плотности. Такая плотность нужна для того, чтобы изоляция под весом стяжки не уменьшалась в толщине.

Толщина изоляции для первых этажей не должна быть меньше 5 см. Если есть возможность уложить изоляцию потолще, лучше этой возможностью воспользоваться. Толщина напрямую влияет на потери тепла вниз. Нижние слои нам прогревать ни к чему. Все тепло должно стремиться вверх.

Шаг 4. Укладка пароизоляции

В качестве пароизоляции выступает обычный полиэтилен, который укладывается на пенополистирол. Это помогает значительно уменьшить попадания агрессивной среды стяжки на изоляцию, что в теории может продлить ее срок службы. На практике негативные факторы влияния стяжки на изоляцию еще никем не доказаны.

Шаг 5. Укладка армирующей сетки

Армирующая сетка нужна для того, чтобы беспроблемно крепить трубу теплого пола своими руками. Если есть возможность крепить трубу специальными скобами или другими вариантами, то  сетку можно не укладывать.

 Рекомендуем покупать максимально ровную сетку с ячейкой в 10 или 15 сантиметров. С таким размером ячейки удобно раскладывать трубы теплого пола. Толщину прутка сетки рекомендуем брать 4 мм.

Шаг 6. Монтаж демпферной ленты

Демпферная лента служит для компенсации теплового расширения стяжки. Устанавливается по периметру тех стен, где будут уложены трубы теплого пола. Стоит недорого. Представляет из себя вспененный полиэтилен шириной 10 см. Бывает на клейкой основе и без нее. При наличии клея приклеиваем ленту к оштукатуренной стене. В остальных случаем крепим чем будет удобно.

Шаг 7. Раскладка трубы теплого пола

После всех необходимых приготовлений, можно приступить к укладке самих труб теплого пола. Есть несколько способов раскладки труб, но чаще применяется только один.

Укладка труб теплого пола улиткой

При таком варианте укладки первая труба идет с горячим теплоносителем, следующая с остывшим, третья опять горячая и так далее. При такой схеме монтажа достигается максимально равномерное распределение тепла по всей площади контура теплого пола.

Устройство монтажа трубы довольно простое. Выделяете периметр условного контура и вдоль него начинаете раскладывать трубу, стремясь все ближе и ближе к центру. При этом оставляете пространство для возврата трубы обратно. Если у вас шаг укладки 15 см, то начинаете раскладывать трубу с шагом 30 см.  Дойдя до центра, разворачиваете трубу и возвращаетесь между разложенной трубой. На изображении все отображено более понятно. В большинстве случаев старайтесь использовать этот способ раскладки.

Укладка труб змейкой

При данной схеме теплого пола труба укладывается по принципу «туда сюда» от начала контура, до его конца. В этом случае начало контура будет горячее, а конец холоднее. О равномерном распределении тепла говорить уже не приходится. Данный способ отлично подойдет в тех случаях, где невозможно разложить трубу улиткой. Чаще это какие-нибудь маленькие участки в виде ванны, туалета, коридора и тд.

Шаг 8. Опрессовка системы

Как закончите раскладывать трубу, нужно систему теплого пола опрессовать, чтобы удостовериться в ее герметичности. Рекомендуем опрессовывать теплый пол воздухом до давления в 4 бара.

Для опрессовки вам понадобится обычный компрессор, который следует подключить к коллектору водяного теплого пола.

Оставьте систему на сутки и посмотрите на перепад давления. Если за сутки оно изменилось незначительно (на одно-два деления), значит система герметична и можно заливать полы. Во время заливки так же следите за давлением. Есть вероятность, что в процессе заливки могут повредить трубу.

Шаг 9. Заливка стяжки

Как труба будет уложена и опрессована, можно приступать к заливке. Заливать стяжку нужно на высоту не менее 5 см от верха трубы. Заливать лучше стяжку «мокрую». У нее выше теплопроводность.

После заливки стяжки теплыми полами нельзя пользоваться еще 21 день. Столько требуется времени для того, чтобы стяжка равномерно просохла. Через несколько дней после заливки вы можете приступить к отделке.

Стоимость укладки теплого пола

Многих интересует сумма затрат на укладу теплого пола. Поделимся некоторыми цифрами. Если учитывать все выше описанное, то без заливки стяжки и без учета котельной себестоимость комплектующих обойдется примерно в 1000-1200 рублей за квадратный метр. Прибавляете стоимость работ монтажника в вашем регионе и получаете итоговую стоимость квадратного метра. Если площади большие, то в некоторых случаях в эту сумму проходят коллекторы для теплого пола.

С учетом котельной установка теплых полов под ключ обойдется примерно в 2500 рублей за квадратный метр. При такой стоимости учитывается котельная с одним котлом, бойлером косвенного нагрева и сопутствующем оборудованием. Цифры актуальны для домов от 150 квадратных метров. При меньшей площади сумма может быть немногим выше в виду высокой стоимости котельного оборудования.

Максимальная длина контура укладки пола

Если вы делаете теплый пол своими руками без проекта и схем, то длину контура рекомендуем держать в пределах 80-90 метров. Если получится немного длиннее, то ничего страшного. Но лучше все же не делать слишком длинные контура.

Рекомендуем рассчитать контуры так, чтобы длина каждого была плюс-минус одинаковой. Тогда и с балансировкой у вас будет меньше сложностей.

Шаг раскладки труб

Водяной теплый пол при отсутствии расчетов чаще всего укладывают с шагом 15 см в основных зонах и 10 см в зонах, приближенных к наружными стенам. При таких условиях в большинстве случаев теплого в качестве основной системы отопления вам хватит за глаза.

Расход трубы на 1 м2 при этом составляет:

• Шаг 10 см – 10 метров
• Шаг 15 см – 6,5 метров
• Шаг 20 см – 5 метров

Теги: водяной теплый пол, монтаж, отопление, теплый пол

Каждый хочет, чтобы его дом был уютным и комфортным. Но достичь этого можно лишь в том случае, если во всех комнатах будет поддерживаться оптимальная температура. Для этого используются не только традиционные системы отопления, но и другие методы, среди которых – теплый пол. Что это за система и как правильная технология укладки теплого пола поможет повысить комфорт проживания в домах и квартирах? Подробнее об этом и пойдет речь в данной статье.

Теплый пол своими руками

Что такое теплый пол

Это специальная система, предназначенная для поддержание температуры пола в необходимых диапазонах. Теплый пол позволяет поддерживать оптимальную температуру в доме или квартире независимо от времени года. Чаще всего применяются водяные и электрические системы подогрева. Конструкция водяного пола состоит из трубопровода, по которым течет вода, и специального устройства, нагревающего жидкость и распространяющего ее по всей системе. Трубки монтируются в бетонную стяжку.

Теплый водяной пол

Электрические системы состоят из регуляторов и специальных нагревательных элементов (матов). При монтаже системы эти маты укладываются под напольным покрытием. Как вариант, поверх матов можно уложить керамическую плитку или залить самовыравнивающейся смесью. Готовая конструкция обладает высокой прочностью и безопасностью. К тому же правильно смонтированный теплый пол прослужит не один десяток лет.

Устройство теплого пола

Цены на теплые полы Caleo

теплые полы Caleo

Несколько слов об экономии

Если рассматривать теплые полы с экономической стороны, то их выгода проявляется лишь в некоторых случаях. В первую очередь, при монтаже электрической системы нагревательные маты необходимо выбирать в соответствиями с размерами поверхности пола, которая будет нагреваться. Использование слишком больших матов приведет к перерасходу электроэнергии. При условии, что электрическая система будет оснащена регулятором температуры, можно с уверенностью сказать, что стоимость центрального отопления будет равна стоимости отопления теплыми полами. Но дом при этом должен быть хорошо изолирован и оборудован качественными пластиковыми окнами.

Насколько выгоден теплый электрический пол

Обратите внимание! Эксплуатация водяных теплых полов обходится владельцам намного дешевле, чем электрическая система, поэтому их часто используют в качестве основного источника тепла в доме.

Водяные теплые полы или электрические

Преимущества и недостатки

Существует масса преимуществ использования теплого пола. Рассмотрим некоторые из них:

Какие преимущества характерны для водяных теплых полов

• равномерное распределение тепла по площади помещения;
• система не создает никаких проблем людям, страдающих от астмы или аллергии;
• вырабатываемая энергия является абсолютно безопасной;

Что влияет на энергопотребление теплого пола

• простой монтаж и эксплуатация теплого пола;
• установленная система не занимает полезное пространство в доме;
• конвекционные потоки при использовании системы подогрева пола отсутствуют.

Теплый пол — преимущества и недостатки

Несмотря на большое количество положительных качеств, теплый пол также имеет несколько недостатков, среди которых:

• высокая стоимость электроэнергии при сравнении с другими видами топлива;
• наличие терморегулятором и умелое их использование является обязательным условием при эксплуатации теплого пола;
• при возникновении какой-либо неисправности необходимо демонтировать напольное покрытие;
• система не используется в больших производственных помещениях (их отопление не выгодное с экономической точки зрения).

Особенности теплообмена в комнате

Минусов у теплого пола мало, поэтому данная система и пользуется большой популярностью и современный строительный рынок предлагает несколько видов таких систем.

Как выглядит водяной теплый пол

Классификация теплых полов

Благодаря желанию людей улучшить качество жизни появились новые системы подогрева пола. Речь идет о таких видах, как инфракрасный пол, термоматы, кабельная и водяная системы. Рассмотрим каждую из разновидностей отдельно.

Классификация теплых полов

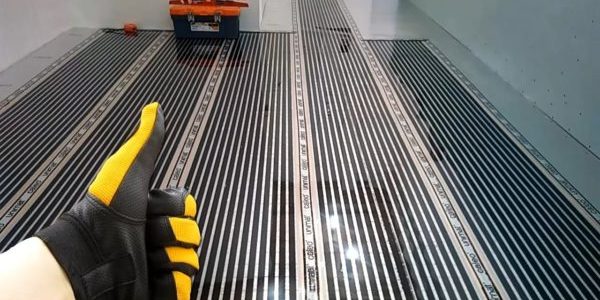

Инфракрасный

Под термином «инфракрасный теплый пол» подразумевается система, основой которой является тонкая нагревательная пленка. При подключении системы к питанию углеродная пленка излучает инфракрасные лучи, нагревающие не воздух в помещении, а предметы. Система успешно используется в качестве дополнительного или основного вида отопления дома. К преимуществам данной разновидности относится универсальность системы, ведь ее можно монтировать под любое напольное покрытие.

Инфракрасный теплый пол

Читайте также:Подключение теплого пола

Термоматы

Это современный метод подогрева пола, при котором на основание укладываются специальные маты, питающиеся от электричества. При монтаже термоматов уровень пола в доме остается практически неизменным. Функцию нагревательного элемента в термоматах выполняет карбон (углеродный порошок).

Термоматы или тонкокабельный пол

Кабельный

Классическая система подогрева пола, состоящая из нагревательных секций. Изначально в домах монтировались одножильные электрические полы, но со временем система модернизировалась. Теперь кабельная система представляет собой двужильный теплы пол или специальный экран, выполненных из фольги. Монтаж и эксплуатация системы очень просты, из-за чего кабельный пол пользуется высоким спросом на рынке.

Кабельный теплый пол

Водяной

Одна из самых распространенных разновидностей теплого пола, используемая преимущественно в коттеджах или частных домах. Если говорить о старых многоэтажных домах, то монтировать водяной пол там не рекомендуется из-за возвращения охлажденной воды из контура теплого пола обратно в стояк. Это приведет к тому, что соседи будут из крана получать не горячую воду, а прохладную. К основным преимуществам теплого водяного пола можно отнести экономию на электричестве. Если технология монтажа была соблюдена, то водяная система будет работать практически со всеми видами напольных покрытий.

Водяной теплый пол

Профильные маты для укладки теплого пола

Сравнительная характеристика

Поскольку водяные и электрические системы подогрева пола являются основными, важно ознакомиться с их сравнительными характеристиками. Ниже приведены некоторые вопросы для сравнения разных видов систем.

Теплый пол — какой лучше выбрать

Таблица. Сравнение разных систем теплого пола.

Вопрос	Водяная система	Электрическая система
Есть ли ЭМИ?	Отсутствует	В зависимости от вида используемого кабеля электромагнитное излучение возможно
Возможен монтаж в квартирах?	Исключительно в новых многоэтажных домах при условии, что там есть отдельное подключение	Да
Просты ли системы в управлении?	Нет	Да
Сколько времени занимает монтаж?	Много, из-за выполнения бетонной стяжки	Немного
Какие финишные покрытия можно укладывать?	Практически все	Некоторые виды напольных покрытий укладывать нельзя
Простота обслуживания	Сложное обслуживание и ремонт	При установке ИК полов обслуживание простое

Выбор теплого пола

Выбирать тот или иной вид теплого пола необходимо с учетом не только своего бюджета, но и места дальнейшей установки. Как только система будет выбрана, а все материалы закуплены, можно приступать к монтажу.

Калькулятор длины контура труб теплого пола

Технология укладки водяного пола

Процесс укладки теплого пола достаточно сложный, поэтому его разделяют на несколько этапов – подготовка, монтажные работы и выполнение стяжки. Ниже приведены пошаговые инструкции для каждого из вышеуказанных этапов.

Укладка теплого пола

Подготовительный этап

Шаг 1. Демонтируйте старое напольное покрытие, удалив все лаги и доски. На основании пола можно оставить остатки кирпича.

Удалите старый пол

Шаг 2. Так выглядит пол после полного демонтажа досок.

Демонтируйте все доски

Шаг 3. Удалите лаги, чтобы основание было готов к дальнейшей работе.

Подготовьте основание для дальнейшей работы

Шаг 4. Используйте лазерный уровень для определения высоты будущего пола. Ориентироваться нужно на входную дверь в помещении.

Воспользуйтесь лазерным уровнем

Шаг 5. Нанесите на стены разметку. Одна метка указывает на толщину слоя утеплителя, а вторая – на границу между трубами системы и стяжкой.

Нанесите разметку на стены

Шаг 6. Нанесите метки на стены комнаты по всему ее периметру, ориентируясь по лазерному уровню.

Опирайтесь на показатели лазерного уровня

Шаг 7. Выполните еще два уровня разметки, основываясь на высоте стяжки и слое керамзита.

Выполните все необходимые разметки

Шаг 8. Засыпьте основание песком и равномерно распределите его по поверхности. Засыпать черновой пол нужно до нижней отметки.

Засыпьте основание песком

Шаг 9. Уплотните песок и выровняйте его повторно. Уплотнение должно проходить в несколько этапов, так что торопиться здесь не нужно.

Выровняйте и уплотните песок

Шаг 10. Защитите трубы коммуникаций при помощи энергофлекса (специальных теплоизоляционных труб, выполненных из полиэтилена).

Используйте энергофлекс для защиты коммуникации

Шаг 11. Заделайте все отверстия в стенах, в которых ранее были лаги, используя для этого цементный раствор и небольшие куски кирпича.

Замаскируйте отверстия в стенах

Шаг 12. Уложите слой гидроизоляции, зафиксировав его скотчем при необходимости.

Постелите слой гидроизоляции

Шаг 13. Приступайте к установке маяков на специальные кубики, выполненные из пеноблока. Данные кубики необходимо расставить по поверхности пола. Рекомендуемая высота кубиков – 9 см, а расстояние между ними – 1 м.

Расставьте кубики по поверхности пола

Шаг 14. После расстановки кубиков поставьте маяки – прочные профили, изготовленные из металла.

Выставьте маяки

Шаг 15. Выставляйте кубики в местах стыка металлических маяков. Чтобы стыковка проходила правильно, маяки нужно аккуратно подрезать.

Укрепите стыки металлических маяков

Шаг 16. Ориентируйтесь на линию стяжки на стене при выставлении маяков.

Ориентируйтесь на линию стяжки

Шаг 17. После выставления всех маяков зафиксируйте их, прикрутив саморезами к ранее установленным кубикам.

Закрепите маяки саморезами

Шаг 18. Сделайте черновой пол под небольшим уклоном. Для этого некоторые кубики можно вдавливать в песок. Рекомендуемый перепад на 1 метр должен составлять 5 мм.

Вдавливайте кубики в песок для получения уклона

Шаг 19. Установите дополнительные кубики, расставив их между основными. Это позволит увеличить прочность пола.

Расставьте дополнительные кубики

Шаг 20. Смешайте цементную смесь с керамзитом (2 кг цемента и 10 кг песка на 1 мешок керамзита).

Приготовьте смесь из керамзита

Шаг 21. Высыпьте готовую смесь из керамзита на основание пола, а затем разровняйте ее. Засыпайте керамзит сначала с дальнего конца комнаты.

Засыпьте основание керамзитом

Шаг 22. Накройте слой из керамзита приготовленным цементным раствором. Выровняйте его при помощи мастерка, чтобы поверхность получилась ровной.

Засыпьте основание цементным раствором

Шаг 23. Ориентируйтесь на установленные маяки, выровняйте стяжку с помощью правила. Поверхность маяков не замазывайте, поскольку их нужно будет извлекать из стяжки.

Выровняйте стяжку правилом

Шаг 24. Удалите маяки через двое суток, когда стяжка высохнет. Для этого нужно выкрутить фиксирующие саморезы.

Через два дня удалите маяки

Шаг 25. Заделайте все щели и трещины, которые появилась после удаления маяков, раствором из цемента.

Замаскируйте образовавшиеся щели

Монтаж труб

Шаг 1. Система подогрева пола сохраняется на основе газового котла, а сама батарея будет питаться от контура. Чтобы отключать радиатор и саму систему, необходимо устанавливать специальные краны. Ниже на фото представлена работа системы подогрева пола.

Контур подачи и контур обратки

Схема подключения теплого пола

Как должны располагаться краны

Расположение циркуляционного насоса

Шаг 2. Установите трубы и соединители для оборудования радиатора. В качестве уплотнителя используйте герметик или сантехнический лен.

Используйте герметик для фиксации соединений

Выполните монтаж выхода из батареи

Фото процесса монтажа

Установка крана

Шаг 3. Выходы из батареи должны выглядеть, как на фото. Один из выходов используйте для подключения системы.

Выход из батареи готов

Шаг 4. Приклейте демпферную ленту по всему периметру комнаты. Для этой цели используйте клей.

Поклейка демпферной ленты

Шаг 5. Уложите слой утеплителя на черновую стяжку. Для фиксации отдельных полос материала нужно использовать обычный скотч.

Монтаж мультифольги

Шаг 6. Поверх фольги уложите армирующую сетку, соединяя отдельные ее части проволокой.

Соедините части сетки проволокой

Шаг 7. Установите трубу, которая идет к обратке системы, а затем подключите ее.

Процесс подключения трубы

Шаг 8. Подключите трубу диаметром 20 мм к батарее, а точнее — ко второму ее выходу.

Подключение трубы водяного теплого пола

Шаг 9. Поместите трубу на пол и прикрепите ее пластиковыми хомутами к ранее уложенной арматурной сетке. Труба при этом должна быть без изломов.

Фиксация трубы пластиковым хомутом

Используйте промышленный фен для нагрева

Шаг 10. По возможности уложите трубу системы подогрева в форме змейки.

Уложите трубу змейкой

Шаг 11. Направьте обратную трубу в специальные патрубки, выполненные из металла. Эти патрубки ведут в подвальное помещение.

Направьте концы труб в специальные патрубки

Заполните пустоты монтажной пеной

Шаг 12. Части сетки, поднимающиеся над уровнем пола, закрепите на основании дюбелями.

Выполните дополнительную фиксацию сетки

Шаг 13. Установите циркуляционный насос, подключив его к обратке. Также к системе необходимо подключить краны: один для перекрытия входа к обратке, а второй – для перекрытия естественной циркуляции.

Выполните монтаж кранов

Шаг 14. Соберите регулирующий узел и подключите все трубы системы. Затем выполните тестовый запуск теплого пола, чтобы выявить возможные неисправности. Если все в порядке, то можно приступать к следующему этапу.

Сборка узла регулировки

Так выглядит процесс сборки

Подключите трубу

Выполнение стяжки

Шаг 1. Установите специальные металлические маяки для получения ровной стяжки. Их необходимо расположить на бетоне (небольших его кусочках).

Установка металлических маяков

Шаг 2. Закрепите кусочки бетона цементным раствором, зафиксировав его на основании.

Зафиксируйте куски бетона

Шаг 3. Для фиксации маяков на бетоне используйте саморезы. Проследите, чтобы все маяки выставлялись по уровню.

Закрепите маяки при помощи саморезов

Обратите внимание! Начинать установку маяков желательно со стороны входящей двери. Так будет легче подобрать высоту маяков по отношению к дверному порогу.

Шаг 4. Строго соблюдайте пропорции при замешивании бетонного раствора.

Соблюдайте рекомендуемые пропорции

Шаг 5. Готовый раствор распределите по поверхности пола равномерно. Перед заливкой трубы должны быть заполнены водой. Это важно.

Распределение бетона по поверхности

Шаг 6. Используйте правило для выравнивания бетонной стяжки. Ориентируйтесь по выставленным маякам.

Используйте правило для выравнивания бетона

Шаг 7. Для полного высыхания цементной стяжки требуется не менее 3 недель. После этого можно укладывать напольное покрытие.

Высыхание стяжки после выравнивания

Последующий уход

Сразу после укладки финишного покрытия ходить по полу нельзя, нужно выждать некоторое время. То же самое можно сказать о тяжелой бытовой технике – выставлять ее можно не сразу. В процессе эксплуатации теплого пола может потребоваться ремонт конструкции. Для этой работы желательно нанимать квалифицированного специалиста. Последующий уход за системой несложный, достаточно поддерживать чистоту напольного покрытия и эксплуатировать ее в соответствии с инструкцией от производителя.

Как ухаживать за теплым полом

Цены на трубы для теплого пола Rehau

трубы для теплого пола Rehau

Видео – Укладка теплого пола под плитку

Используемые источники:

• https://sovet-ingenera.com/otoplenie/teply-pol/ukladka-trub-teplogo-pola.html
• https://vseotrube.ru/otoplenie/rasstoyanie-mezhdu-trubami-teplogo-pola
• https://eurosantehnik.ru/ukladka-vodyanogo-teplogo-pola.html
• https://pol-exp.com/tehnologiya-ukladki-teplogo-pola/

</table>
