Как рассчитать производительность вентилятора для вытяжки

Общеизвестно, что в каждом доме или квартире во время проживания членов семьи часто возникают посторонние запахи и большая влажность. В результате этого проживание домочадцев бывает не совсем благоприятным. Для устранения подобных проблем существует вентиляционное устройство. О том, что собой представляет вентилятор для вытяжки, на какие типы он делится, и будет изложено в этой статье.

Принцип работы

Система притока и вытяжки воздуха обладает определенным принципом функционирования. В ней воздушные массы искусственно нагнетаются в помещение посредством вентилятора. В результате этого получается разница в давлении и «отработанный» воздух, стремясь самопроизвольно отрегулировать данный дисбаланс, выходит наружу сквозь специальные вытяжные воздуховоды.

В основном вентиляторы для вытяжки представляют собой механизмы, где крыльчатка размещена на одном валу с электромотором. Воздушная струя при этом засасывается внутрь сквозь решетку с жалюзи, которое порой выступает в роли обратного клапана.

Данного типа вытяжные приборы, как правило, монтируются в окнах, но иногда при наличии небольшого воздуховода и недостаточной вытяжке, определенные изделия встраиваются непосредственно в стену. В случае установки длинного воздушного канала, применяются вентиляторы центробежного вида. В них струя воздуха направлена перпендикулярно к валу двигателя.

Работать механизмы для вытяжки могут в ручном и автоматизированном запуске. В первом случае для пуска механизма нужно включить его посредством выключателя. А во втором – изделие начнет работать при достижении определенных условий. Таковыми могут быть: возникновение настроенной степени влажности, включение лампочки, либо завершение заданного временного диапазона.

А также при ручной настройке вытяжки допускается включение обогрева зимой, при его летнем отключении, что, естественно, экономит электроэнергию. Для нагрева поступающей воздушной массы используется специальный теплообменник – рекуператор. Этот механизм работает по принципу взаимного обогрева, то есть выходящий поток воздуха нагревает поступающий в помещение. При этом они двигаются изолированно, и смешивания не происходит.

Расчет мощности

Для создания должной вытяжки для всякого вентилятора нужны правильные вычисления его производительности. Иначе он может не справиться с нагрузками, и коэффициент полезного действия будет низок. Мощность вытяжного механизма необходимо рассчитывать с учетом вида комнаты и объема воздушной массы, которую необходимо обновлять.

По нормативным расчетам, на кухне воздух посредством вентилирующего прибора должен обмениваться не менее 9-14 раз за час. В ванной комнате обновление воздушной массы может происходить реже, примерно 5-8 раз в течение одного часа. В то же время при пользовании душем это значение необходимо увеличивать до 17-20 раз в час.

Для туалетов обычно хватает 5-9 обновлений за вышеупомянутый промежуток времени. Чтобы правильно высчитать минимальную мощность вентилятора, нужно, прежде всего, подсчитать объем обслуживаемого помещения, а затем умножить на требуемое количество замены воздушной массы за час. Например, на кухне с объемом 30 м³ требующаяся наименьшая мощность вентилятора должна быть 30 м³ х 14 = 420 м³/час.

Большую роль для полной вытяжки играет и расположение устройства. Ведь удаляемый из комнаты воздух необходимо полностью заменить свежим. Обычно это происходит через щели в двери или специально предусмотренные для этого отверстия в стене. А когда прибор находится рядом с выходом на улицу, то он создаст обмен воздуха только вблизи и не сможет повлиять на остальную воздушную массу в комнате.

Специалисты рекомендуют располагать вентилятор наверху, чтобы всасывать теплый воздух, при этом источник для его поступления должен быть напротив прибора.

На кухне вытяжной вентилятор устанавливать желательно около плиты, поскольку это будет способствовать дополнительной вытяжке вредных запахов от приготовления пищи.

В случае, когда в комнате стоят приборы с дымоходом, то располагать вентиляторы нужно так, чтобы не происходило всасывания угарных газов из дымоходной трубы обратно в помещение. Такие требования не распространяются на котлы с распределенной тягой, в которых внутри трубы происходит обмен свежего воздуха с отработанным газом.

Виды и характеристики

Вентилятор является основным звеном всякой вентиляционной системы принудительного вида. Это вытяжное устройство повсеместно применяется в быту и без него сейчас трудно представить деятельность человека. Существуют разные типы вентиляторов по конструкции и характеристикам. Проанализируем более детально каждый из этих видов.

Канальный

Характерной особенностью данных механизмов является то, что они сделаны в виде цилиндра, а внутри его встроен вентилятор. Таким образом, сам прибор является продолжением воздуховода. А также он может быть смонтирован в стене. В любом случае во время работы из-за внутреннего расположения их совсем неслышно и они безопасны в эксплуатации.

После монтажа канального бесшумного вентилятора для вытяжки оставшееся пространство закрывается решеткой. Каналы для обмена воздушной массы проводятся из комнаты через фильтрующую систему. Таким образом, поток подвергается очистке и затем поступает снова в помещение посредством специальных распределителей. Воздуховоды удобно монтируются между навесным и настоящим потолком – такой прием допускает значительно увеличить возможности при оформлении дизайна.

Монтаж бесшумных канальных вентиляторов производится на приточные или на вытяжные воздуховоды. Кроме круглой формы такие механизмы могут иметь квадратную, плоскую и прямоугольную конфигурацию. Они монтируются обычно в шахтах для вентиляции и отличаются большой производительностью. Такие вентиляторы еще называют ротационными турбинами для принудительной вытяжки.

Осевой

Такого вида вентиляторы для вытяжки выполнены в виде цилиндра, внутри которого находится крыльчатка, установленная на валу электромотора. Воздух при данном устройстве двигается вдоль вала прибора, а перед ним зачастую монтируется коллектор, улучшающий аэродинамику изделия.

Несомненным достоинством таких вентиляторов является высокий КПД – более 100 кубических метров в час. Помимо этого, вентиляторы осевого исполнения отличаются простотой и мало шумной работой, из-за чего нередко монтируются в вентиляционных каналах кухонь и ванных комнат. Обычно осевые вентиляторы для вытяжки устанавливаются в виде дополнения к главной системе вентиляции.

Центробежный

Такой механизм вытяжного вида является своего рода новинкой на рынке вентиляционных устройств. В то же время он успел завоевать популярность и сейчас это самый распространенный вид вентиляторов, применяющихся в жилых помещениях для вытяжки. Отличаются они от других тем, что у крыльчатки нет угла в продольной линии, а имеют уклон в поперечной плоскости.

Следовательно, работа вентиляторов центробежного типа базируется на изменении воздушной струи под 90 градусов и ее движении через спиралевидное колесо. А название такое они заимели благодаря тому, что во время вращения лопастей, они откидывают воздушный поток в стороны, где образуется зона повышенного давления.

А в центральной части напротив – участок пониженного давления. Таким образом, происходит быстрое перемещение воздушной массы от центра. Из-за разницы давлений, воздух стремительно начинает нагнетаться извне. Эти приборы требуют установки специального коллектора, выполняющего роль диффузора.

Конструктивно его устройство облегчает нагнетание воздуха внутрь корпуса, и в то же время заглушает шум во время его движения. Благодаря своему монолитному литью вентиляторы центробежного типа имеют увеличенную прочность. Применяться они могут при температуре от – 45 до + 60 градусов.

С обратным клапаном

Основное отличие всякой вентиляции от кондиционирования заключается в том, что в последнем случае устройства функционируют с загрязненным воздухом. Вентиляторы с обратным клапаном гарантируют замену воздуха с разными примесями в виде пуха, мошек, разных аллергенов на свежий воздух. Приборы такого вида приобрели большую популярность и повсеместно применяются в квартирах.

Используется такой тип вытяжки:

• для туалетной и ванной комнат;
• на кухнях;
• в подвальных помещениях;
• в курительных комнатах;

Запирающее устройство такого типа выглядит как лопасть с размером, чуть больше входного отверстия в корпусе вентилятора. При этом оно устроено так, что препятствует обратной тяге из вентиляционного колодца или с улицы вместе с посторонними частицами.

После включения вентилятора обратный клапан открывается, а при отключении закрывается. По своему устройству обратный клапан бывает автоматическим или ручным. В основном для вытяжки в бытовых вентиляторах применяются клапаны автоматического действия.

А также обратные клапаны определяют по виду установки (вертикальная или горизонтальная), материалу (пластик, металл) и по конфигурации (прямоугольная или круглая).

Вентилятор вытяжной с таймером

Устройства с таймером обычно работают при включении света в то или иное помещение. После того, как свет выключен, прибор работает еще какое-то время. При этом диапазон задержки регулируется в удобном режиме.

Причем настраиваются они в двух режимах:

1. 1. Вентилятор для вытяжки начинает свою работу при наличии на клемме возникшего сигнала, а заканчивает после того, как таймер отсчитает настроенный промежуток времени после выключения прибора.
2. Вентилятор включается по истечении одной минуты после включения света и останавливает свою работу также после окончания заданного отрезка времени.

Второй способ очень удобен в том случае, если нужно ненадолго зайти и выйти из помещения. Таким образом, нет необходимости в частом включении вентилятора, и к тому же такая настройка дает экономию электричества.

А также вентилятор с таймером может работать от отдельного выключателя. Особенно важно применение такого вытяжного устройства в туалетных и ванных комнатах, где необходимо, чтобы после процедуры комната еще какое-то время вентилировалась.

Радиальный

Механизмы такого вида выделяются от остальных моделей спиральной конфигурацией корпуса, внутри которого размещена крыльчатка. Под ее действием воздушный поток сжимается под влиянием центробежной силы, движется в радиальном направлении и устремляется из корпуса.

Лопасти радиального вентилятора, в зависимости от потребности, бывают направлены как в одном, так и в обратном направлении. В первом случае значительно увеличивается производительность, но и создается больше шума. Во втором варианте ощутимо снижается уровень шума, до 15% экономится электроэнергия, но и снижается мощность прибора. Небольшие размеры корпуса позволяют смонтировать прибор почти во всякий воздушный канал.

«Улитка»

Вентиляторы для вытяжки – «улитки» выделяются от обычных устройств корпусом своеобразной конфигурации. Причем производительность данных приборов значительно больше, чем у стандартных вентиляторов.

Принцип работы таких приборов довольно прост: после всасывания внутрь корпуса через входное отверстие воздушная масса начинает вращаться под большим давлением и постепенно устремляется на выход. По конфигурации корпус внешне напоминают улитку, и поэтому вентилятор получил такое название.

Какой вентилятор лучше выбрать

Прежде чем покупать вентилирующее устройство для дома, нужно знать, на какие параметры необходимо обращать внимание.

Итак, советы специалистов при выборе бытовых вентиляторов:

1. Размер лопастей. Оптимальный диаметр рекомендуется от 10 до 15 см, при этом они должны предохраняться экраном с небольшими отверстиями.
2. Мощность. Чем больше данный показатель, тем больший объем сможет обработать это устройство.
3. Уровень шума. На такой параметр особенно нужно обращать внимание при покупке дешевых моделей.
4. Функциональность. Большинство вентиляторов выполняют дополнительные функции, такие как ионизация, подогрев, они также имеют таймер, дистанционный пульт и другое.
5. Управление. Сенсор или кнопочная навигация.
6. Обдуваемое пространство. Наибольшая площадь для таких охлаждающих устройств составляет 50 м².
7. Угол поворота. Многие модели имеют угол наклона 45-360 градусов.
8. Режимы. Разные скорости при движении воздушного потока очень важны, так как этим создается комфортность при нахождении в помещении.
9. Расположение вентиляторов. По месту размещения приборы бывают оконные, настенные или потолочные.

Рассмотрим более подробно, какие модели лучше все подойдут для санузла и кухни.

Кухня

Кухонные вентиляторы для вытяжки должны обладать высокой мощностью, способной не только обновлять воздух на кухне, но и выдерживать высокие температуры. Таким подходящим устройством является модель Wolter KA KATD 225-4 Stb.

При этом прибор для вытяжки на кухне обладает следующими параметрами:

• производительность – 2 700 м³/час;
• уровень шума – до 25 дБ;
• мощность двигателя – 760 Вт;

А также для кухонных вентиляторов характерно то, что они выдерживают температуру движущегося воздуха до 95 градусов.

Санузел

Идеальным вариантом при подборе вытяжного устройства для ванной комнаты будет прибор с установленным датчиком влажности. При этом особой популярностью пользуется модель SILENT-100 CHZ от «Soler & Palau».

Ее больше всего положительно оценивают отечественные пользователи за то, что она имеет:

• низкий уровень шума в работе (до 24,5 дБ);
• длительный срок службы;
• обладает большой мощностью(95 м3/час);
• встроенный таймер;
• сравнительно небольшое энергопотребление (80 Вт).

Но для ванной комнаты с большой площадью свыше 5 м² должна быть достаточная вытяжка отработанного воздуха, поэтому нужно выбирать вентилятор более производительный. Таковым является прибор EAF-150 от «Electrolux».

Выделяется он следующими характеристиками:

• производительность – 320 м³/час;
• мощность двигателя – 250 Вт;
• уровень шума – 22-25 дБ.

Подобрать нужный режим у него можно за счет переустановки перемычки, размещенной внутри коробки таймера.

Вытяжное устройство для кухни и ванной будут обладать достоинствами в том случае, если правильно будет подобраны все параметры. И тогда этот многофункциональный прибор создаст в помещении удобство и приятный микроклимат.

Поделиться:Содержание:



Фактор 1. Что нужно понимать еще до процесса подбора

 При выборе модели канального вентилятора для системы вентиляции необходимо учитывать, что такой вентилятор обычно устанавливается в комплекте с вспомогательными устройствами и аксессуарами. Выбранный вентилятор должен дополнить наилучшую комбинацию компонентов системы, подходящую для поставленной цели.   Немало зависит и от производителя прибора, ведь он отвечает за качество работы вентилятора, за его срок службы и другие важные свойства. Если подойти к аспекту выбора бренда не серьезно, то можно остановиться на не самом лучшем варианте на рынке, и тогда есть риск, что система вентиляции не будет работать, как нужно для вашего помещения. Чтобы помочь вам в этом нелегком деле, мы составили рейтинг производителей канальных вентиляторов, среди которого вы точно найдете идеальный вариант для себя и по цене, и по качеству.

Фактор 2. Где и для чего применяются

Такие вентиляторы могут применяться:

• для вытяжных или энергоэффективных приточно-вытяжных вентиляционных систем частных домов или квартир;
• в энергоэффективных системах вентиляции офисных зданий или центров;
• для систем механической вентиляции коммерческих объектов;
• в вентсистемах со специальными требованиями по чистоте и уровню шума для лечебных учреждений;
• в системах с регулированной производительностью для учебных или административных зданий;
• для мощных систем вентиляции с очисткой, подогревом или охлаждением воздуха производственных помещений.

Фактор 3. Типы вентиляторов для канального монтажа

  Вентиляторы, монтируемые в системах с квадратными или прямоугольными воздуховодами более производительны (до 26800 м3/ч).

  Сами вентиляторы могут иметь круглый или прямоугольный (кубический) корпус.

Фактор 4. Какие характеристики нужно учитывать при выборе канального вентилятора?

  Главное задание вентиляции — обеспечить нормативный воздухообмен, т.е. подать достаточное количество свежего воздуха для поддержания требуемых показателей микроклимата, наиболее комфортного для жизни и деятельности людей. Нормы воздухообмена установлены государственными строительными нормами (ДБН). Например, для жилых помещений такие нормы приведены в следующей таблице.

Где:L – производительность, которая должна быть у вентилятора, чтобы справиться с поставленной перед ним задачей, м3/час;V – объем помещения ( произведению S площади помещения, на h – его высоту), м3;K– норма  воздухообмена для различных помещений (см. вторую колонку табл.).

Душевые и банные (бытовые)	5 — 10
Туалеты (бытовые)	5 — 10
Кухни (бытовые)	10 — 15
Жилые комнаты	3 — 5
Спальные помещения	2 — 4
Офисы	4 — 6
Залы заседаний	7 — 10
Коридоры	3 — 4
Клубные помещения	8 — 10
Кухни (профессиональные)	20+
Рестораны	8 — 12
Кафе	10 — 12
Столовые	8 — 12
Магазины	8 — 10
Школы	3 — 6
Парикмахерские	10 — 15
Прачечные	10 — 15
Туалеты (общественные)	10 — 15
Душевые (общественные)	10 — 15
Банные (общественные)	10 — 15
Складские помещения	3 — 10
Мастерские	6 — 10
Гаражи	6 — 10

  При подборе также учитываются: назначение помещения, тип вентилятора (для систем с круглыми или прямоугольными воздуховодами), способ и возможности монтажа, с AC или EC двигателем, напряжение питания, класс защиты, аккустические характеристики  и другие параметры. К модели выбранного вентилятора подбираются аксессуары (клапаны, шумоглушители, фильтры и т.д.) и возможную автоматику управления (датчики температуры и влажности, регуляторы скорости вращении, приводы и пульты управления).

Мы хотимпроконсультировать Вас+ 38   Кроме этого при расчете учитывают, какой запас по расходу воздуха и давлению необходимо учесть для преодоления всех местных сопротивлений от фильтров, нагревателей, диффузоров, клапанов и протяженности воздуховодов.    Знайте, что при добавлении аксессуаров к системе вентиляции, возрастает давление. Этот момент — сопротивление воздуха, следует учитывать, когда просчитываете производительность.   Такой расчет лучше всего доверить специалистам, которые имеют квалификацию для проектирования вентиляционных систем. Для таких расчетов они часто пользуются специальным компьютерным обеспечением для подбора и расчета систем вентиляции.

Фактор 5. Почему важно учитывать скорость и объем воздухообмена



Фактор 6. Конструкция канального вентилятора

  Конструкции вентиляторов для канального монтажа очень разнообразны. Они также комплектуются соответствующими вспомогательными аксессуарами.

Канальные вентиляторы могут отличаться по присоединительному диаметру (100 … 500 мм) или размерам прямоугольного /квадратного канала.

• Могут иметь металлический или пластиковый корпус, или корпус из современных композитных материалов.
• Убирая боковые стенки у модели с кубическим корпусом, можно менять направление потока воздуха.
• Канальники отличаются способами и ориентацией при установке, а также возможностями обслуживания.
• У них различные исполнения рабочего колеса (крыльчатки) – с загнутыми вперед или назад лопатками, с диагональными лопатками, с металлическими или пластиковыми рабочими колесами.
• Есть модели с асинхронным (АС) и EC-двигателями, шумоизолированные модели.
• Есть исполнения повышенной производительности – сдвоенные вентиляторы.
• Выпускаются также канальные вентиляторы во  взрывозащищенном исполнении для монтажа с круглыми воздуховодами.

  Очень важно учитывать диаметр места подключения и канального вентилятора. Диаметр последнего считается по следующей формуле:D = 1000*√(4*S/π),Где: D — диаметр сечения воздуховода; S  — площадь сечения воздушных каналов (воздуховодов), (м²); π — число «пи», математическая константа, равная 3,14.   Полученное число сопоставляют с заводскими стандартами, допущенными по ГОСТ, и выбирают наиболее близкие по диаметру изделия.   Примеры разнообразных исполнений канальных вентиляторов и дополнительных аксессуаров для установки с круглыми воздуховодами от известного шведского бренда Systemair.



Фактор 7. Потребляемая мощность

   Сравним энергозатраты и выбросы CO2 для канального вентилятора с АС-двигателем  и с EC-двигателем. Экономия и польза для экологии очевидны.

   Для оперативного подбора модели вентилятора, исходя из его производительности и полученного давления воздуха, используют диаграммы Паскалей. По ним среди характеристик нескольких моделей можно подобрать оптимально необходимый вариант.

Ведущие производители канальных вентиляторов

    Вентиляторы для канального монтажа отличаются огромным разнообразием моделей и широким диапазоном производительности. Рынок насыщен, и постоянно пополняется предложениями новых моделей от производителей для различных категорий заказчиков.   Среди ведущих и завоевавших заслуженный авторитет производителей  можно выделить канальные вентиляторы следующих брендов: Ruck, Systemair, Maico, Rosenberg, Вентс (больше о продукции этой компании написано в этой статье), Salda, Aerostar, Soler&Palau, Lessar и другие.   На нашем сайте представлены модели канальных вентиляторов различных ценовых категорий отечественного и зарубежного производства. Среди их многообразия можно выбрать то, что необходимо для конкретного применения. В описаниях приводятся технические особенности и характеристики,  а также способы монтажа и обслуживания таких вентиляторов.

Бюджетные модели канальных вентиляторов

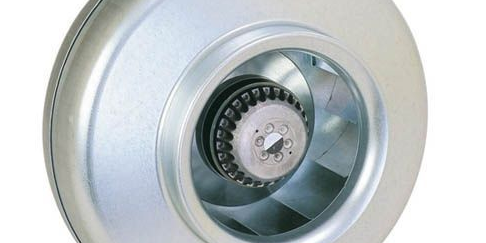

OSTBERG CK 150 C                         Вентс ТТ 150                                      Вентс ВК 150

Вентиляторы среднего ценового сегмента

Вентс ВКМ 150SALDA VKAP 315 LDBLAUBERG TURBO 160

  Премиум сегмент

  Среди моделей премиум сегмента широкой популярностью пользуются канальные вентиляторы Вентс серии ТТ Сайлент. Одно из главных их преимуществ – бесшумная работа.    Вентс TT SAYLENT-M 100                      MAICO EDR 63                                    VORTICE LINEO 250 Q V0



Выводы

Похожие статьи:

Как избавиться от духоты в квартиреТОП-7 канальных вентиляторов УкраиныМонтаж прямоугольного канального вентилятора

Закажите бесплатно

• Консультация
• Расчет стоимости
• Проектное решение

Россия, Московская область, Москва+79041000555

Для прочтения требуется ~3 минуты

Повышенная влажность воздуха на кухне может стать причиной появления конденсата на поверхности стен, кухонном гарнитуре. В конечном итоге это приведёт к возникновению грибка и плесени. Кроме того вытяжной вентилятор поможет справиться с запахами, образовавшимися во время приготовления пищи.

Вытяжные вентиляторы по устройству бывают двух видов, осевые и центробежные.

• Осевые вентиляторы лучше всего подходят для небольших помещений. Такие вентиляторы используются в вытяжном канале до двух метров. Если такой вентилятор установить в вытяжной канал до пяти метров, то эффективность работы вытяжки нарушится.
• Центробежные вентиляторы используется до пяти метров и выше.

По способу установки вентиляторы бывают:

• Настенные.
• Потолочные.
• Настенно-потолочные (могут работать в обоих положения).
• Канальные.

Для того чтобы рассчитать эффективность вентилятора необходимо обратиться к специальной формуле. Формула весьма простая – м³/час (характеристика вентилятора) умножается на количество воздуха (в час) в вашем помещении.

Таблица типичных измерений воздуха:

Частный сектор:
Ванные комнаты и душевые	3-8 м3/час
Бытовые туалеты	3-10 м3/час
Бытовые кухни	10-15 м3/час
Гостиные комнаты	15-20 м3/час
Спальни	2-4 м3/час
Гаражи	6-8 м3/час
Коммерческие помещения:
Конференц-залы	4-8 м3/час
Офисы	6-8 м3/час
Рестораны и бары	3-10 м3/час
Школьные классы	2-3 м3/час
Столовые	8-12 м3/час
Магазины	8-10 м3/час
Раздевалки с душевыми комнатами	15-20 м3/час
Общественные туалеты	10-15 м3/час
Больничные палаты	4-6 м3/час

Для правильного расчета количества прогоняемого воздуха рассмотрим пример. Пусть комната имеет размеры 2 метра в ширину, 2 метра в длину и 2,5 метра в вышину (ванная комната).Объем данной комнаты получается 10 м³. Применяем формулу 10 * 8 = 80 м³/час.

1. Производительность

Этот параметр показывает, количество воздуха (измеряется в кубических метрах), пропускаемого вентилятором в час.

Уровень шума</li> Безопасность</li>

Для ванных комнат индекс степени защищенности вентилятора должен быть не ниже чем ip44.

Потребляемая мощность</li> Размеры вытяжного вентилятора</li></ol>

Все осевые вытяжные вентиляторы стандартизированы, имеется несколько основных размеров. Для правильного выбора нужно знать размер вентиляционного отверстия, куда предполагается установка вентилятора.

Вытяжные вентиляторы различаются по диаметру их воздуховодов. К стандартным размерам относятся: 105мм, 125мм и 160мм, встречаются и другие.

Перед покупкой вентилятора, необходимо заранее все рассчитать. Если производитель не указывает количество прогоняемого воздуха, то лучше не покупать такие вентиляторы, а то такой вентилятор может не справиться с нужными вам функциями. Помимо данного параметра, стоит обратить внимание на уровень шума. Вентилятор может издавать весьма сильный шум, который будет раздражать вас. Хороший, тихий вентилятор будет издавать около 24 дб. Такой вентилятор будет работать почти бесшумно и не будет вас отвлекать.

Вентиляторы устанавливаются в вентиляционное отверстие, затем подводится проводка и заземление.

</span> При копировании статьи «Как правильно выбрать вытяжной вентилятор» ссылка на ru-stroyka.com обязательна!

Вентиляционные системы — неотъемлемая часть любого помещения. И, конечно, в них используется такой прибор, как вытяжной вентилятор. Без него просто не обойтись. Чтобы приобрести систему нужной мощности, обязательно надо сделать расчет производительности вытяжного вентилятора.

Нормы и требования к вентиляции помещений

По нормам, установленным СНиП, при расчете производительности вентиляторов, кратность воздухообмена должна быть не менее 0,5 м³ в час для бытовых помещений.

Также есть определенные нормы для каждого типа жилых помещений.

• Ванная комната, совмещенная с туалетом — 50 м³/час.
• Ванная комната без туалета — 25 м³/час.
• Туалет — 25 м³/час.
• Кухня — от 60 до 90 м³/час (в зависимости от типа и мощности плиты).
• Другие помещения — 3 м³/час на 1 м³.

Учитывая указанную кратность воздухообмена и объем помещения, рассчитывается общий расход и производительность вытяжного вентилятора.

Расчет производительности вытяжного вентилятора в жилых помещениях

Чтобы узнать, какой должна быть производительность вашей вытяжной системы, необходимо предпринять следующее:

1. Узнать объем помещения.
2. Умножаем объем на необходимую норму воздухообмена.
3. Получившаяся цифра и есть необходимая нам производительность.
4. Еще необходимо учесть сечение воздуховодов, изгибы, сопротивление фильтров, если они есть в системе вентиляции.

Формула для расчетов будет выглядеть так:

L = n*V,

где

• L — требующаяся производительность, м³/час,
• n — необходимая норма воздухообмена, м³/час,
• V — объем помещения.

Например, рассчитаем производительность вытяжного вентилятора для трехкомнатной квартиры общей площадью 59 м², с ванной, туалетом, кухней и мебелью. 59 м² умножим на 3м (это высота), найдем объем. Он будет равен 177 м³.

Необходимая норма смены воздуха в час по СНиП — 10-12 раз в час. Умножим 177 на 12, получим 354 м³. Это и есть необходимая производительность. Но сюда нужно еще прибавить такие же расчеты по кухне, ванной и туалету. Это будет соответственно 108 м³, 144 м³ и 72 м³. Сложив все цифры, получим мощность нашей вытяжной системы — 678 м³/час.

Нужно будет учитывать, что каждый изгиб воздуховода снижает мощность, также и сопротивление фильтров.

Диаметр воздуховода влияет на его пропускную способность. Существует три наиболее распространенных размера:

• 100 мм — для вентилятора небольшой мощности, который постоянно работает;
• 125 мм — для эпизодического проветривания помещения вентиляцией малой и средней мощности;
• 150 мм — быстрое нерегулярное проветривание помещений с малым количеством людей.

Определение объема помещения

Объем помещения найти несложно. Для этого нужно перемножить длину комнаты на ширину и высоту.

V = a*b*c

Пример расчета производительности для ванной с площадью 9 кв.м

Рассчитаем мощность и осуществим подбор вентилятора по производительности для ванной комнаты. Площадь 9 м² умножим на высоту потолка 2,5, получим 22,5 м³. Это объем помещения.

Полностью воздух должен меняться каждые 5 минут, это 1/12 часа. Пропускная способность вентилятора будет равна — 22,5*12 = 270 м³.

Подбор вентилятора по минимально необходимой производительности

Нормы, которые требуются по расчетам, обычно завышены, и на практике не реализуются. На кухне или в ванной комнате во время приготовления пищи или принятия душа есть функция усиленной вытяжки. А для обеспечения минимальной установленной нормы достаточно хорошего притока воздуха и тяги в вентиляционном канале.

Чтобы рассчитать мощность вытяжного вентилятора, необходимо знать объем комнаты и необходимую норму воздухообмена.

Производительность равна произведению объема на кратность воздухообмена. Узнав, чему она равна, сравниваем ее с нормой по требованиям СНиП, и берем максимальное значение.

Если же нужно подобрать вентилятор по минимальной производительности, то берем минимальное требуемое значение.

Снизить расходы и подобрать вентилятор меньшей производительности можно, используя современные VAV-системы. Это вентиляционные системы, в которых возможна экономия энергии и воздухообмена путем полного или частичного отключения вентиляции некоторых помещений. Например, ночью в гостиной никого нет, поэтому можно временно отключить там вентиляцию.

Что влияет на производительность устройства?

Если смотреть на формулу расчета производительности, то она выглядит довольно простой. Но только расчеты по формуле не дают полного представления о том, какой именно вытяжной вентилятор подойдет в каком-то конкретном случае.

Есть еще некоторые факторы, влияющие на производительность устройства.

1. Принцип работы. Вентиляция может работать в режиме отвода воздуха и в режиме рециркуляции. Рециркуляционные вытяжки имеют меньшую производительность, им требуется больше мощности.
2. Расположение. От места, где находится вентилятор, также зависит его производительность. Например, на кухне вытяжка должна располагаться прямо над плитой на определенном расстоянии, иначе ее производительность будет снижена.
3. Потребляемая мощность. Чем меньше вентилятор потребляет мощности, тем меньше расход электроэнергии.Самыми выгодными с этой точки зрения являются осевые вентиляторы.

Расчет производительности вентилятора для особых промышленных условий

Чтобы рассчитать необходимую производительность вентилятора для промышленных условий, нужно разработать техническое задание и определиться с некоторыми важными моментами.

1. Место расположения объекта.
2. Назначение помещения.
3. Планировка и расположение внутри здания.
4. Материал, из которого построено помещение.
5. Количество людей, работающих на производстве.
6. Режим работы и технология процессов.

После этого производятся необходимые расчеты. Причем необходимо учесть еще такие факторы, как скорость потока воздуха, уровень шума, длину и диаметр воздуховодов и их изгибы, давление системы. Скорость потока воздуха считается стандартной, когда она равна 2,5 — 4 м/с.

Учет количества людей, находящихся в помещении

Рассчитать необходимую мощность вентилятора можно и по другой формуле:

L = N*L_H.

Этот расчет производится, учитывая количество людей в помещении.

• L — необходимая мощность,
• N — количество людей в помещении,
• L_H — норма воздуха на одного человека.

Норма воздуха в состоянии покоя составляет 30 м³/час, при физической активности — 60 м³/час.

Для жилых помещений используется показатель 60 м³/час, там, где человек отдыхает, например, спальня, допускается принять за норму 30 м³/час, так как во сне необходимо меньше кислорода.

За количество людей принимаются те люди, которые находятся в помещении постоянно. Если к вам пришли гости, не нужно из-за этого увеличивать мощность вентилятора.

Повышенное количество влаги

Оборудование ванной комнаты может отличаться от других видов вентиляции, так как там всегда повышенная влажность. Чтобы избежать короткого замыкания, необходимо использовать специальный брызгозащищенный вариант вентилятора. Он не позволит влаге попадать в воздуховод.

Современный рынок предлагает множество вариантов вытяжных вентиляторов. Они отличаются по производительности, потребляемой мощности, уровню шума, размерам и назначению. Выбрав необходимую вам модель, вы сможете обеспечить себя и близких вам людей свежим воздухом.

Апр 7, 2018Используемые источники:

• https://aeroclima.ru/ventilyaciya/vidy-vytyazhnyh-ventilyatorov/
• https://ventbazar.ua/blog/7-faktorov-vybora-kanalnogo-ventilyatora.html
• https://diz-kitchen.ru/%f0%9f%8e%9bbytovaya-texnika/ventilyator-dlya-vytyazhki-na-kuxnyu.html
• https://ru-stroyka.com/elektro/4884-kak-pravilno-vybrat-vytyazhnoy-ventilyator.html
• https://ventilsystem.ru/ventilyaciya/elementy/ventilyatory/raschet-proizvoditelnosti-vytyazhnogo-ventilyatora.html
