Как рассчитать мощность газового котла отопления — пример проведения расчета + формулы

Котел для автономного отопления зачастую выбирается по принципу как у соседа. А между тем это важнейший прибор, от которого зависит комфорт в доме. Здесь важно правильно выбрать мощность, так как ни ее излишек, ни тем более недостача пользы не принесут.

1 Теплоотдача котла – зачем нужны расчеты</span></h2>

Система отопления должна полностью восполнить все теплопотери в доме, для чего и проводится расчет мощности котла. Здание постоянно выделяет тепло наружу. Теплопотери в доме бывают различными и зависят от материала контруктивных частей, их утепления. Это влияет на расчетные показатели теплового генератора. Если подходить к расчетам максимально серьезно, следует заказать их у специалистов, по результатам подбирается котел и рассчитываются все параметры.

Самому рассчитать теплопотери не очень сложно, но требуется учитывать множество данных о доме и его составляющих, их состоянии. Более легким способом является применение специального прибора для определения тепловых утечек – тепловизора. На экране небольшого прибора отображаются не расчетные, а фактические потори. Он наглядно показывает места утечек, и можно принять меры для их устранения.

А может, никакие расчеты не нужны, просто взять мощный котел и дом теплом обеспечен. Не все так просто. В доме действительно будет тепло, комфортно, пока не придет пора кое о чем задуматься. У соседа такой же дом, в доме тепло, а за газ он платит намного меньше. Почему? Он рассчитал необходимую производительность котла, она у него на треть меньше. Приходит понимание –  совершена ошибка: покупать котел без расчета мощности не следует. Потрачены лишние деньги, часть топлива расходуется впустую и, что кажется странным, недогруженный агрегат быстрее изнашивается.

Слишком мощный котел можно догрузить для нормальной работы, например, задействовав для нагрева воды или подключить ранее не отапливаемое помещение.

Система отопления

Котел с недостаточной мощностью не обогреет дом, будет постоянно работать с перегрузкой, что приведет к преждевременному выходу из строя. Да и топливо он будет не просто потреблять, а жрать, и все равно хорошего тепла в доме не будет. Выход один – установить другой котел. Деньги ушли на ветер – покупка нового котла, демонтаж старого, установка другого – все не бесплатно. А если учесть еще моральные страдания из-за совершеной ошибки, возможно, отопительный сезон, пережитый в холодном доме? Вывод однозначный – покупать котел без предварительных расчетов нельзя.

Рекомендуем

2 Рассчитываем мощность по площади – основная формула</span></h2>

Наиболее простой способ расчета необходимой мощности прибора теплогенерации – по площади дома. При анализе расчетов, проведенных на протяжении многих лет, была выявлена закономерность: 10 м² площади можно отопить должным образом, используя 1 киловатт теплоэнергии. Это правило справедливо для зданий со стандартными характеристиками: потолок высотой 2,5–2,7 м, утепление среднее.

Если жилье вписывается в эти параметры, измеряем его общую площадь и приблизительно определяем мощность теплового генератора. Результаты расчетов всегда округляем в сторону увеличения и немного увеличиваем, чтобы иметь в запасе некоторую мощность. Используем очень простую формулу:

W=S×W_уд/10:

• здесь W – это искомая мощность теплового котла;
• S – общая отапливаемая площадь дома с учетом всех жилых и бытовых помещений;
• W_уд – удельная мощность, необходимая для отопления 10 квадратных метров, корректируется для каждого климатического пояса.

Способ расчета необходимой мощности прибора теплогенерации

Для наглядности и большей ясности рассчитаем мощность теплогенератора для кирпичного дома. Он имеет размеры 10×12 м, умножаем и получаем S – общую площадь, равную 120 м². Удельную мощность – W_уд принимаем за 1,0. Производим расчеты по формуле: площадь 120 м² умножаем на удельную мощность 1,0 и получаем 120, делим на 10 – в результате 12 киловатт. Именно котел отопления мощностью 12 киловатт подойдет для дома со средними параметрами. Это исходные данные, которые будем корректировать в ходе дальнейших расчетов.

На рынке очень много агрегатов с подобными характеристиками, например, твердотопливные котлы из линейки «Куппер Эксперт» от компании Теплодар, мощность которых варьируется от 15 до 45 киловатт. Более подобно ознакомиться с остальными характеристиками и узнать цену можно на официальном сайте производителя https://www.teplodar.ru/catalog/kotli/.

3 Корректируем расчеты – дополнительные моменты</span></h2>

На практике жилье со средними показателями встречается не так уж часто, поэтому при расчетах системы учитываются дополнительные параметры. Об одном определяющем факторе – климатической зоне, регионе, где будет использоваться котел, речь уже шла. Приведем значения коэффициента W_уд для всех местностей:

• средняя полоса служит эталоном,  удельная мощность составляет 1–1,1;
• Москва и Подмосковье – результат умножаем на 1,2–1,5;
• для южных регионов – от 0,7 до 0,9;
• для северных областей она поднимается до 1,5–2,0.

В каждой зоне наблюдаем определенный разброс значений. Поступаем просто – чем южнее местность в климатической зоне, тем ниже коэффициент; чем севернее, тем выше.

Приведем пример корректировки по регионам. Предположим, что дом, для которого рассчеты проводились раньше, расположен в Сибири с морозами до 35°. Берем W_уд равное 1,8. Тогда полученное число 12 умножаем на 1,8, получаем 21,6. Закругляем в сторону большего значения, выходит 22 киловатта. Разница с первоначальным результатом почти вдвое, а ведь учитывалась всего одна поправка. Так что корректировать расчеты необходимо.

Кроме климатических условий регионов, для точных расчетов учитываются и другие поправки: высота потолка и теплопотери здания. Среднестатистическое значение высоты потолков – 2,6 м. Если высота значительно отличается, высчитываем значение коэффициента – фактическую высоту делим на среднюю. Предположим, высота потолка в здании из ранее рассматриваемого примера 3,2 м. Считаем: 3,2/2,6=1,23, округляем, выходит 1,3. Выходит, для обогрева дома в Сибири площадью 120 м² с потолками 3,2 м требуется котел 22 кВт×1,3=28,6, т.е. 29 киловатт.

Также очень важно для правильных расчетов принимать во внимание теплопотери здания. Тепло теряется в любом доме, независимо от его конструкции и вида топлива. Через слабо утепленные стены может уйти 35% теплого воздуха, через окна – 10% и больше. Неутепленный пол заберет 15%, а крыша – все 25%. Даже один из этих факторов, если он присутствует, следует принимать во внимание. Используют специальное значение, на которое умножают полученную мощность. Он имеет такие показатели:

• для кирпичного, деревянного или дома из пеноблоков, которому более 15 лет, с хорошим утеплением, К=1;
• для других домов с неутепленными стенами К=1,5;
• если у дома, кроме неутепленных стен, не утеплена крыша К=1,8;
• для современного утепленного дома К=0,6.

Вернемся к нашему примеру для расчетов – дому в Сибири, для которого по нашим расчетам понадобится нагревательное устройство мощностью 29 киловатт. Предположим, что это современный дом с утеплением, тогда К= 0,6. Подсчитываем: 29×0,6=17,4. Добавляем 15–20%, чтобы иметь запас на случай экстремальных морозов.

Итак, мы рассчитали требуемую мощность теплогенератора, используя следующий алгоритм:

1. 1. Узнаем общую площадь отапливаемого помещения и делим на 10. Число удельной мощности при этом игнорируется, нам нужны средние исходные данные.
2. 2. Учитываем климатическую зону, где находится дом. Ранее полученный результат умножаем на коэффициентый показатель региона.
3. 3. Если высота потолка отличается от 2,6 м, учитываем и это. Узнаем коэффициентное число, поделив фактическую высоту на стандартную. Мощность котла, полученную с учетом климатической зоны, умножаем на это число.
4. 4. Делаем поправку на теплопотери. Предыдущий результат умножаем на коэффициентный показатель теплопотерь.

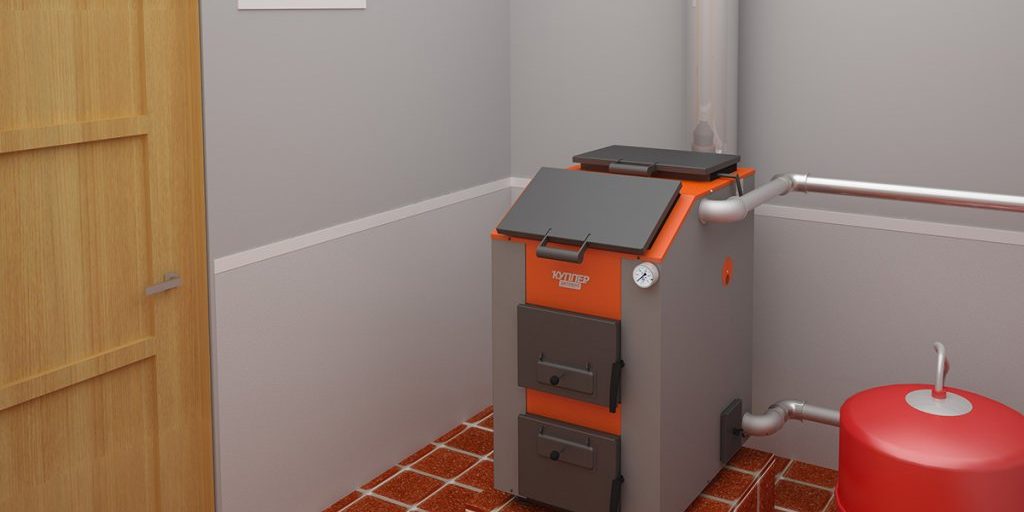

Размещение котлов для отопления в доме

Выше речь шла исключительно о котлах, которые используются исключительно для отопления. Если прибор используется для нагрева воды, рассчетную мощность следует увеличить на 25%. Обращаем внимание, что резерв для подогрева рассчитывается после коррекции с учетом климатических условий. Полученный после всех расчетов результат довольно точный, его можно использовать для выбора любого котла: газового, на жидком топливе, твердотопливного, электрического.

4 Ориентируемся на объем жилья – используем нормативы СниП</span></h2>

Рассчитывая отопительное оборудование для квартир, можно ориентироваться на нормы СНиП. Строительные нормы и правила определяют, сколько тепловой энергии понадобится, чтобы нагреть 1 м³ воздуха в зданиях типовой постройки. Такой способ называют расчетом по объему. В СНиП приводятся такие нормы расхода тепловой энергии: для панельного дома – 41 Вт, для кирпичного – 34 Вт. Расчет простой: объем квартиры умножаем на норму расхода теплоэнергии.

Система отопления

Приводим пример. Квартира в кирпичном доме площадью 96 кв.м., высота потолков – 2,7 м. Узнаем объем – 96×2,7=259,2 м³. Умножаем на норму – 259,2×34=8812,8 Вт. Переводим в киловатты, получаем 8,8. Для панельного дома расчеты проводим аналогично – 259,2×41=10672,2 Вт или 10,6 киловатт. В теплотехнике округление проводят в большую сторону, но, если принять во внимание энергосберегающие пакеты на окнах, то можно округлить и в меньшую.

Полученные данные о мощности оборудования являются исходными. Для более точного результата понадобится коррекция, но для квартир она осуществляется по другим параметрам. Первым делом учитывается наличие неотапливаемого помещения или его отсутствие:

• если этажом выше или ниже располагается отапливаемая квартира, применяем поправку 0,7;
• если такая квартира не отапливается, ничего не меняем;
• если под квартирой подвал или над ней чердак – поправка равна 0,9.

Учитываем также количество наружных стен в квартире. Если на улицу выходит одна стена, применяем поправку 1,1, две –1,2, три – 1,3. Методику расчета мощности котла по объему можно применить и для частных кирпичных домов.

Итак, рассчитать необходимую мощность отопительного котла можно двумя способами: по общей площади и по объему. В принципе, полученными данными можно пользоваться, если дом среднестатистический, умножив их на 1,5. Но если существуют значительные отклонения от средних параметров в климатической зоне, высоте потолков, утеплении, лучше провести коррекцию данных, потому что первоначальный результат может значительно отличаться от окончательного.

Фото

От тепловой мощности котла зависит эффективность работы системы отопления. При недостаточной теплопроизводительности система отопления не сможет удерживать комфортную температуру. Если речь идет о газовом или жидкотопливном котле, важно не переусердствовать и с запасом мощности, из-за чего нарушится нормальная работа котла, увеличится расход топлива.

Что такое мощность котла и как ее узнать

Тепловая мощность котла – это максимальное количество тепловой энергии, передаваемой теплоносителю в процессе сгорания топлива (измеряется в киловаттах/час или просто кВт). Это означает, что котел мощностью 20 кВт при непрерывной работе на максимальной мощности за час выработает и передаст теплоносителю 20 кВт тепловой энергии.

Определить мощность котла можно несколькими способами:

• поискать список технических характеристик на корпусе котлоагрегата;
• найти значение в паспорте модели. Если документация не сохранилась, можно поискать электронную версию или изучить предложения интернет-магазинов, которые обязательно указывают в описании модели ее номинальную мощность;




• если речь идет о газовом котле, можно узнать примерную теплопроизводительность по расходу газа, для чего необходимо проверить и зафиксировать сколько кубометров котел потребляет при беспрерывной работе на максимальной мощности. Удельная теплота сгорания газа – величина постоянная и равна 9,3 кВт. Также важно учитывать КПД котла (его также можно найти в списке технических характеристик), для старых советских моделей это значения в районе 70-85%, у новых моделей КПД в пределах 86-94%. Итого, максимальная мощность = 9,3 кВт (удельная теплота сгорания природного газа)*0,8 (если КПД 80%)*2,5 куб. м/час (полученный расход газа в час) = 18,6 кВт. Аналогичным способом можно посчитать примерные значения для твердотопливного, жидкотопливного или электрического котла.

Увеличить теплопроизводительность бытового котла без серьезных небезопасных изменений его конструкции невозможно, поэтому к выбору минимально необходимой мощности необходимо подходить ответственно. Если ее будет недостаточно, придется устанавливать дополнительный котлоагрегат или производить утепление стен, пола и потолка, замену окон и дверей в целях снижения теплопотерь.

Способы подбора минимально необходимой мощности котла

Чтобы поддерживать в каждом помещении комфортную температуру, теплопроизводительность системы отопления (соответственно и котла) должна обеспечивать теплопотери дома, которые также измеряются в кВт. То есть теплопроизводительнось котлоагрегата = суммарные тепловые потери дома через стены, пол, потолок, фундамент окна и двери + запас на случай более сильных морозов.

Расчет мощности котла отопления по площади дома

Наиболее простой и распространенный способ. Исходя из практики, для среднестатистического частного дома в климатической зоне Подмосковья, с кладкой в 2 кирпича и высотой потолков 2,7 м на каждые 10 м² необходим 1 кВт тепловой мощности (именно такое соотношение соответствует среднестатистическим теплопотерям). Также мы рекомендуем закладывать запас мощности в 15-25%.

Например, для вышеописанного дома площадью 100 кв. м. минимальная мощность котла = 100 м² : 10 * 1,2 (20% запаса) = 12 кВт.

Также при расчете мощности котла отопления по площади дома можно делать поправки с учетом утепленности дома. Так, для среднеутепленного дома (наличие 100-150 мм слоя теплоизоляции или стены из бруса) на каждые 10 м² может приходиться 0,5-0,7 кВт теплопотерь. Для хорошо утепленного дома с небольшой площадью остекления норма составляет 0,4-0,5 кВт на каждые 10 м².

Поэтому, если ваш случай кардинально отличается от среднестатистичекого вышеописанного дома, стоит рассчитать мощность котла более точным методом с учетом всех особенностей, он описан одним пунктом ниже.

Как выбрать комнатный термостат и экономить до 30% в месяц на отоплении

Расчет по объему помещения

Еще один довольно простой способ, основанный на СНиП и обычно применяемый для квартир. За исходную величину берется не площадь, а кубатура отапливаемых помещений. Согласно методике, указанной в СНиП 23-02-2003 «Тепловая защита зданий», норма удельного расхода тепловой энергии:

• для кирпичного многоквартирного дома – 0,034 кВт/м³;
• для панельного многоквартирного дома – 0,041 кВт/м³.

Зная эти нормы, площадь квартиры и высоту потолков, можно использовать способ расчета мощности котла отопления по объему помещений.

Например, для квартиры панельного многоквартирного дома площадью 150 кв. м. и высотой потолков 2,7 м (без внешнего и внутреннего утепления стен), минимальная теплопроизводительность = 2,7*150*0,041 = 16,6 кВт.

Из принципа расчета, опять таки, ясно, что весь учет теплопотерь сводится к усредненным значениям и теплопроводности стен из различных материалов. Это значит, что использовать его рационально если внешние стены не утеплены, в квартире имеются не более 4 стандартных окна, радиаторы подключены наиболее эффективным способом, а соседние квартиры отапливаются.

Рассчитываем с учетом всех основных особенностей дома

Подробная формула основывается на площади помещений, однако учитывает все возможные тепловые потери, способ подключения радиаторов, который влияет на КПД системы отопления, а также климатические условия, в которых находится частный дом.

Расчет производится для каждого помещения отдельно, что более правильно. Полученные для каждого помещения значения в дальнейшем можно использовать для подбора мощности радиаторов отопления. Просуммировав необходимую для каждого помещения теплопроизводительность, вы получите значение для всей системы отопления дома, значит – и для котла, который должен обеспечивать ее мощность.

Точная формула для расчета:

Q = 1000 Вт/м²*S*k1*k2*k3…*k10,

• где Q – показатель теплопроизводительности;
• S – общая площадь помещения;
• k1-k10 – коэффициенты, учитывающие теплопотери, климат и особенности установки радиаторов.

k1 – к-во внешних стен в помещения (стен, граничащих с улицей):

• одна – k1=1,0;
• две – k1=1,2;
• три – k1-1,3.

k2 – ориентация помещения (солнечная или теневая сторона):

• север, северо-восток или восток – k2=1,1;
• юг, юго-запад или запад – k2=1,0.

k3 – коэффициент теплоизоляции стен помещения:

• простые, не утепленные стены – 1,17;
• кладка в 2 кирпича или легкое утепление – 1,0;
• высококачественная расчетная теплоизоляция – 0,85.

k4 – подробный учет климатических условий локации (уличная температура воздуха в самую холодную неделю зимы):

• -35°С и менее – 1,4;
• от -25°С до -34°С – 1,25;
• от -20°С до -24°С – 1,2;
• от -15°С до -19°С – 1,1;
• от -10°С до -14°С – 0,9;
• не холоднее, чем -10°С – 0,7.

k5 – коэффициент, учитывающий высоту потолка:

• до 2,7 м – 1,0;
• 2,8 — 3,0 м – 1,02;
• 3,1 — 3,9 м – 1,08;
• 4 м и более – 1,15.

k6 – коэффициент, учитывающий теплопотери потолка (что находится над потолком):

• холодное, неотапливаемое помещение/чердак – 1,0;
• утепленный чердак/мансарда – 0,9;
• отапливаемое жилое помещение – 0,8.

k7 – учет теплопотерь окон (тип и к-во стеклопакетов):

• обычные (в том числе и деревянные) двойные окна – 1,17;
• окна с двойным стеклопакетом (2 воздушные камеры) – 1,0;
• двойной стеклопакет с аргоновым заполнением или тройной стеклопакет (3 воздушные камеры) – 0,85.

k8 – учет суммарной площади остекления (суммарная площадь окон : площадь помещения):

• менее 0,1 – k8 = 0,8;
• 0,11-0,2 – k8 = 0,9;
• 0,21-0,3 – k8 = 1,0;
• 0,31-0,4 – k8 = 1,05;
• 0,41-0,5 – k8 = 1,15.

k9 – учет способа подключения радиаторов:

• диагональный, где подача сверху, обратка снизу – 1,0;
• односторонний, где подача сверху, обратка снизу – 1,03;
• двухсторонний нижний, где и подача, и обратка снизу – 1,1;
• диагональный, где подача снизу, обратка сверху – 1,2;
• односторонний, где подача снизу, обратка сверху – 1,28;
• односторонний нижний, где и подача, и обратка снизу – 1,28.

k10 – учет расположения батареи и наличия экрана:

• практически не прикрыт подоконником, не прикрыт экраном – 0,9;
• прикрыт подоконником или выступом стены – 1,0;
• прикрыт декоративным кожухом только снаружи – 1,05;
• полностью закрыт экраном – 1,15.

Для большего удобства ниже находится калькулятор, где можно рассчитать те же самые значения быстро выбрав соответствующие исходные данные.

Калькулятор для точного определения тепловой мощности

Запас производительности в зависимости от типа котла

Для стандартного одноконтурного котла, вне зависимости от вида используемого топлива, мы всегда рекомендуем закладывать запас мощности 15-25%, в зависимости от температуры в самую холодную декаду и утепленности дома. Однако в некоторых случаях требуется несколько больший запас:

• 20-30% запаса, если котел двухконтурный. Большинство моделей работает по принципу приоритета ГВС, это значит, что в момент активации точки потребления горячей воды котел не греет отопительный контур, для работы на два контура требуется более высокая производительность;
• 20-25% запаса, если в доме организована или планируется приточно-вытяжная вентиляция без рекуперации тепла.

Также часто используется схема с подключением бойлера косвенного нагрева (особенно в связке с твердотопливными котлами). В таком случае излишек мощности может превышать 40-50% (показатель рассчитывается по ситуации). Стоит понимать, что любом из случаев предусмотренный запас не «простаивает», а используется будь то в целях нагрева горячей воды, восполнения более высоких теплопотерь или нагрева буферной емкости.

Почему не стоит подбирать котел со слишком большим запасом мощности

С недостатком теплопроизводительности все предельно понятно: система отопления попросту не обеспечит желаемый уровень температуры даже при беспрерывной работе. Однако, как мы уже упоминали, серьезной проблемой может стать и переизбыток мощности, последствиями которого являются:

• более низкий КПД и повышенный расход топлива, особенно на одно- и двухступенчатых горелках, не способных плавно модулировать производительность;
• частое тактование (вкл/выкл) котла, что нарушает нормальную работу и снижает ресурс горелки;
• попросту более высокая стоимость котлоагрегата, учитывая, что производительность, за которую была произведена повышенная плата, использоваться не будет;
• часто больший вес и большие габариты.

Когда чрезмерная теплопроизвоительность все же уместна

Единственной причиной выбрать версию котла гораздо большей мощности, чем нужно, как мы уже упоминали, является использование его в связке с буферной емкостью. Буферная емкость (также теплоаккумулятор) – это накопительный бак определенного объема наполненный теплоносителем, назначение которого – накапливать излишки тепловой мощности и в дальнейшем более рационально распределять их в целях отопления дома или обеспечения горячего водоснабжения (ГВС).

Например, теплоаккумулятор – отличное решение, если недостаточно производительности контура ГВС или при цикличности твердотопливного котла, когда топливо сгорая отдает максимум тепла, а после прогорания система быстро остывает. Также теплоаккумулятор часто используется в связке с электрокотлом, который нагревает емкость в период действия сниженного ночного тарифа на электроэнергию, а днем накопленное тепло распределяется по системе, еще долго поддерживая желаемую температуру без участия котла.

Главная / Информация / Статьи по товарам / Мощность котла: 7 вопросов покупателей 10 октября 2017 г. 9:26

  Слабая мощность котла пустит насмарку всё, включая уровень жизни. Из-за превышенной мощности, система заработает импульсами: потребление топлива вырастет, а срок службы оборудования сократится. Может закипеть котёл. Или мозги. Как рассчитать правильно, какие параметры учитывать, что такое теплопотери и другие вопросы покупателей о мощности котлов читайте здесь.

1. Как просто рассчитать мощность котла отопления?

Рассчитать примерную мощность котла для дома можно по площади и по объёму.

1) Упрощённый вариант вычислений по площади: 10 кВт на 100 м² дома (или отапливаемой площади). И это цифра покажет лишь минимальную мощность, ниже которой опускаться нельзя.

График зависимости котла и площади

Для учёта климатических зон разработали коэффициенты, которые корректируют эту формулу:

• Средняя полоса России – это 1-1,5;
• Северные районы – это 1,5-2;
• Южные территории – 0,7-0,9;
• Москва и Подмосковье – 1,2-1,5.

Чтобы приблизиться к реалистичной цифре, нужно ещё учесть возможные теплопотери. Для этого к минимальному значению прибавляют 10-15%. Если потолки выше 2,7 метра, то делим высоту потолков по факту на высоту стандартную. Получаем ещё один поправочный коэффициент.

Загородный дом

Пример:

Посчитаем мощность котла для дома в Подмосковье. Потолки – 3 метра, площадь – 150 м². Котёл нужен двухконтурный – для тепла и горячего водоснабжения.

По формуле получается 15 кВт – минимальное значение мощности для будущего котла. Далее, к цифре 15 добавляем 10% теплопотерь, умножаем на климатический коэффициент 1,2. Потолки выше 2,7м, поэтому умножаем полученную цифру на коэффициент 1,1.

Мощность котла = 15 кВт (минимум) + 10% (теплопотери) * 1,2 * 1,1 =21,7, округляем до 22 кВт.

2) Вторая формула от объёма: 1 м3 – 40 Вт. Плюс накрутки, которые включили в первую формулу, кроме потолочного коэффициента. Подсчитаем по этой формуле тот же дом в Подмосковье.

Мощность котла =((150 м²*3м)* 40 Вт + 10%) * 1,2 * 1,1 =23522 Вт ≈ 24 Квт. Разница между первым и вторым расчётом в 2 кВт. Вариант расчета мощности котла по объему воздуха является наиболее правильным.

На этом можно было бы прекратить читать эту статью. Но разница между примерным и точным расчётом в нескольких нюансах. Что за нюансы — спросите вы. Ответ на этот вопрос заложен в следующих пунктах.

2. Какие параметры, кроме объёма и площади, влияют на выбор котла? И почему это важно?

Упрощённая формула расчёта зачастую приводит к покупке неподходящего котла. Каждый дом индивидуален, а теплопотери в процентах не могут быть равны для всех домов. Перед подсчётом мощности считают данные конкретного дома:

1) Замерить площадь стен, окон, дверей;

2) Уточнить толщину стен, указать тип отделки и материал, высоту потолков;

3) Понаблюдать минимальную температуру дома в морозы;

4) Определить желаемую температуру в результате установки котла;

5) Выписать значения теплопроводности для материалов, из которых строили дом.

Материал стены
Кирпич (1600 кг/м³ — плотность)	510 мм (если делать кладку в два кирпича), R=0,73 °С·м²/Вт
Брус деревянный	150 мм, R=0,83 °С·м²/Вт
Керамзитобетон (1200 кг/м³ — плотность.)	300 мм, R=0,58 °С·м²/Вт
Щит деревянный (внутри заполнение минеральной ватой + слой внутренней и наружной обшивки по 25 мм)	150 мм, R=1,84 °С·м²/Вт
Арболит	0,80-0,17Вт/м²	—
Пенобетон	0,14-0,38 Вт/м²	—
Газобетон	0,18-0,28 Вт/м²	—

Тепловое сопротивление материалов

Зачем это нужно? Ключевой параметр, влияющий на выбор котла – это теплопотери дома. Дома с одинаковой площадью и объёмом, но отличающейся степенью утепления, потребуют разное по мощности оборудование.

Куда уходит тепло:

Поверхность	Теплопотери в %
Крыша и вентиляция	20-25%
Фундамент, если он примыкает к грунту	до 15%
Стены, окна и двери	10-15%
Первый этаж и не отапливаемые помещения, подвал, например	до 15%

А также значение имеет: насколько отличается уличная температура от внутренней, климатический регион, сила и направление ветра, как стоит дом относительно частей света.

Теплопотери



3. Как посчитать мощность с учётом теплопотерь?

Что такое теплопотери? Допустим, на улице мороз -20 градусов, дома средняя температура равна +20 градусов. Эти величины уравновешиваются через обмен энергией. Происходят тепловые потери. Вычислить мощность котла с высокой точностью помогает величина теплопотерь при суровых условиях погоды.

Шаг 1

Потери тепла определяются по формуле: Q = Q_крыши + Q_стен + Q_пола + Q_дверей + Q_окон,

Где крайнее значение Q – это теплопотери каждой поверхности дома.

Каждое значение Q вычисляется по формуле: Q = S* T/R

Где Q – потери тепла в Вт, S – площадь конкретной поверхности в м², T – разница уличной температуры и комнатной в градусах, R – справочные данные теплового сопротивления по типам материалов.

Шаг 2

В эту формулу дополнительно закладывают непроизвольные теплопотери сквозь щели, вентиляцию, вытяжку, открывание дверей и проветривание через окна. Для самостоятельного расчёта без программы добавляют дополнительно 5% от общей цифры утечек.

Шаг 3

Дальше переходим к определению мощности котла. Всего две формулы на выбор:

Р_кот. = (S_помещ.*P_уд. ) / 10, где Р_кот. — мощность котла, S_помещ. — суммарная площадь комнат в доме, где планируется отопление, P_уд. — удельная мощность по условиям климата.

Р_кот. = (Q_потерь*S_{от. площ.} ) / 100, где Р_кот. — мощность котла, Q_потерь – теплопотери, S_{от. площ.} – суммарная площадь отапливаемых комнат.

Шаг 4

Для электрического и газового котла можно воспользоваться таблицей для проверки:

Вариант	Площадь дома, м²	Отопление, кВт	Рекомендуемое количество приборов	Сколько человек проживает	Бойлер ГВС, л/кВт	Тёплый пол, м²	Тёплый пол, кВт	Суммарная мощность	Мощность котла	Стандартный ряд котлов, Кат, Нс/А/Нд
1	2	3	4	5	6	7	8	9	10	11
2	150	19	10	4	100/28	16	0,75	48	28	28/27/28
3	200	22	11	4	100/28	20	1	51	28	28/27/28
4	250	25,5	17	4	160/33	20	1	60	33	32/35/36
5	300	27	20	6	160/33	30	1,5	62	34	-/35/36
6	350	31	26	6	200/33	40	2	66	39	-/44/44
7	400	4	30	6	200/36	50	2,5	70	43	-/44/44
8	450	36	44	8	300/36	60	3	75	45	-/53/52



4. Зачем считать, если можно купить котёл с запасом мощности?

Иногда у котлов имеется резерв производительности. Это хорошо, когда резерв не более 25%. Особенно, когда семья планирует развивать площадь: достроить бассейн, баню, или другую отапливаемую зону. Когда требуемая мощность превышена значительно, собственник тратит лишние деньги, а оборудование работает внештатном режиме:

Ремонт котла

• Ломается или даёт сбои;
• Снижается КПД системы;
• Котёл большей мощности стоит дороже;
• Расходуется больше топлива, чем требуется для обогрева дома;
• Понадобится более мощный и дорогой насос;
• В доме будет очень жарко;
• Автоматическое регулирование затрудняется, может закипеть котёл;
• Котел начинает тактовать — включаться и выключаться за короткий промежуток времени, изнашиваются узлы оборудования;
• В дымоходе появляется конденсат. При горении конденсат вступает в реакцию с выбросами и образуется кислота. Она разрушает дымоход и иногда котёл.

Вывод: при частом включении и выключении тратится больше топлива, чем при непрерывной работе. Покупка котла с превышением мощности не только не имеет смысла, но и вредна для бюджета и оборудования.

5. Как решить проблему высокой мощности и слабой потребности?

В идеальной ситуации котёл работает с постоянной, номинальной мощностью. При этом наружная температура постоянно меняется, а бывают и вовсе аномальные скачки. Что делать? Помогут четырёхходовые смесительные клапаны в гидравлической системе. Или вариант с термогидравлическим распределением. Эти устройства решают проблему не корректировкой мощности котла, а подстраивают регулирующий клапан. Или меняется скорость работы циркуляционного насоса. Температура теплоносителя в батареях становится комфортной, не нарушая оптимальных условий котла. Это решение имеет минус – высокая цена.

Четырехходовый смесительный клапан

Для газовых и жидкотопливных котлов эту ситуацию решает многоступенчатые горелки. Более низкая ступень снижает мощность котла при необходимости. Продвинутые модели имеют в конструкции плавную регулировку мощности горелок – модуляцию. Это дешевле и не так хлопотно, как первый вариант.

В твердотопливных котлах также бывает встроена настройка мощности и автоматическая подача топлива. Это помогает решить вопрос с избытком мощности при изменениях внешней температуры.

Устройство автоматической подачитоплива ЖТ-котла

6. Что будет, если купить котёл меньшей мощности?

Когда собственник ошибся с мощностью в меньшую сторону, это так же плохо, как и переизбыток. Система работает на пределе. Снижается срок службы. Дом отапливается недостаточно, возможно промерзание системы при аномальных морозах.

Промерзание системы отопления

7. Зачем обращаться к специалисту?

Мы выяснили, что покупать котёл от площади неправильно. Важно учитывать теплопотери здания. Например, дом в 300 м² может отопить котёл в 15кВт, если все поверхности капитально утеплили. А в дом 150 м² может потребоваться оборудование на 30кВт при тонких стенах и не утеплённой крыши и вентиляции.

На эту тему есть сотни нормативов и регламентов, есть десятки формул. Иногда одно противоречит другому, или нормативы изменяются и непрофессионалу сложно разобраться, актуальны ли эти требования. Можно это все посчитать, вооружившись стопкой справочников. Или обратиться к специалистам, которые сделают точный расчёт в программе и объяснят все тонкости. Помогут сэкономить деньги, время, смоделируют эффективную систему отопления дома.

Какие выводы?

• Формула от площади дома не годится для точного подсчёта мощности;
• Формула от объёма более реалистична;
• Самое правильное – считать мощность исходя из теплопотерь дома;
• Излишний запас мощности губителен для оборудования, заниженный тоже;
• Консультация специалиста сбережёт время и деньги.

Строительный дворМощность котла: 7 вопросов покупателей/articles/new/140/Вернуться к списку статей по товарам

Мощность котла является одной из важнейших характеристик отопительного оборудования. Избыток мощности скажется переплатой за котел, недостаток – невозможностью оборудования отопить жилую площадь или нагреть воду в системе ГВС. Поэтому перед выбором котла предлагаем прикинуть его параметры не без помощи нашего онлайн-калькулятора для расчета мощности котла отопления. Попробуем разобраться со значениями, которые вам придется ввести для получения достоверного результата.

Температура

Комфорт пребывания в жилом помещении зимой определяется температурой воздуха и его влажностью. Сначала введите значение температуры, которую вы планируете поддерживать дома. Температуру наиболее холодной пятидневки можете посмотреть в СП 131.13330.2012 Строительная климатология, т.к. она привязана к климатической зоне.

Отапливаемые площадь и объем помещений

В качестве теплоносителя, передающего тепло от радиаторов отопления человеку, служит воздух. Логично, что мощность отопительного оборудования во многом зависит от того, какой объем этого воздуха необходимо нагреть и далее поддерживать постоянной его температуру.

Конструктивные элементы здания

В различных постройках и условиях эксплуатации котлы одинаковой мощности дают совершенно разные результаты. Все потому, что потери тепла через стены, перекрытия и окна влияют на общую картину. Чем выше тепловые потери, тем более высокой должна быть поправка мощности отопительного оборудования.

Могут быть непонятны маркировки стеклопакетов. Тут все довольно просто, например, 4-16-4 означает, что зазор между двумя стеклами толщиной 4 мм составляет 16 мм. Буква «К» означает энергосберегающее стекло, «Ar» — камеры заполнены аргоном.

Возникли вопросы? Задавайте их в комментариях ниже – мы обязательно ответим!

Основная цифра – теплопотери

Расчётные показатели монтируемого в доме газового котла напрямую зависят от размеров теплопотерь. Главные источники значительной потери тепловой энергии в любых частных домах представлены не только вентиляционной системой (20-25%), но также:

• кровлей;
• окнами;
• стенами;
• полом.

На участках стыков стен и пола теряется порядка 28-30% тепла, а через кровельные конструкции уходит примерно 25-30% тепловой энергии. Неутеплённые стены, пол и окна становится причиной потери 10-15%. Следует отметить, что в старых домовладениях теплопотери через конструктивные элементы часто достигают 40-70%, а обязательному утеплению должны подвергаться участки примыканий, являющиеся мостиками холода.

Просто гигантские расходы на обогрев отмечаются в неутеплённых строениях, поэтому с целью сокращения потерь тепловой энергии необходимо использовать теплоизоляционные материалы, выбор которых определяется материалом стен, фундамента, а также пола и кровли. Повышенное внимание утеплению уделяется в регионах с суровыми климатическими условиями и частыми температурными перепадами.

Как правило, недостаточно качественно осуществляется утепление подвальных помещений и полов в частных домовладениях. При этом неутеплённая цокольная часть характеризуется очень хорошей теплопроводностью. Выполнение теплоизоляции цоколя уже построенного и эксплуатируемого дома предполагает значительные денежные расходы и трудозатраты, что обусловлено необходимостью осуществлять утепление в соответствии с глубиной промерзания грунта, примерно на 80-90 см. В подобной ситуации целесообразно применять теплоизоляцию пола и подвала.

Простая формула расчёта

Самым доступным и интуитивно понятным вариантом самостоятельного расчёта требуемой мощности отопительного газового котла является учёт площади строения. В результате оценки многолетних сведений по тепловым потерям в частных домовладениях удалось выявить простую закономерность, согласно которой на один метр квадратный отапливаемой площади должно приходиться порядка 100 Вт тепловой энергии. Такие упрощённые расчёты справедливы для строений, имеющих среднестатистические характеристики:

• остекление – стандартное;
• высота пололка – 250-270 см;
• утепление – средние показатели.

Ориентируясь на такие данные, можно измерить размеры помещений и элементарно определить приблизительные показатели мощности отопительной системы. При этом целесообразно округлять полученный при расчётах результат в большую сторону, а также не пренебрегать стандартным запасом по мощности и корректированием результатов в соответствии с климатическими условиями в регионе эксплуатации теплового генератора:

W = S × W_уд / 10

• W – требуемые показатели мощности отопительного оборудования;
• S – площадь домовладения, включая жилые и подсобные помещения;
• W_уд – показатели удельной мощности для обогрева 10 кв. метров.

Например, если кирпичное жилое строение имеет длину стен 12×10 м, то общая площадь всех помещений, обозначаемая S, составляет 120 м², а показатели удельной мощности принимаются за единицу. В соответствии с приведённой выше формулой расчёты будут выглядеть следующим образом:

120 × 1,0 / 10 = 12 кВт

Региональный коэффициент, используемый при самостоятельном расчёте показателей мощности приборов отопительного оборудования:

• южные районы – 0,9;
• средняя полоса – 1,2;
• северные районы – 2,0;
• Московская область – 1,5.

При этом важно помнить, что полученный в итоге расчётов результат подлежит коррекции с учётом таких показателей, как материал, используемый в строительстве и отделке, вариант утепления здания, а также конструктивные особенности кровли и цокольной части.

Приблизительный подбор

Исходя из указанной выше формулы, для приблизительного расчёта мощности газового котла используются стандартные данные: 100 Вт на 1 кв. метр отапливаемой площади. При желании также можно воспользоваться простыми онлайн-калькуляторами, осуществляющими расчёт показателей мощности котла для отопления домовладения. В поля такого бесплатного онлайн приложения необходимо ввести несколько основных параметров:

• общая площадь помещения;
• тип остекления в помещениях;
• высота потолков в домовладении;
• толщина теплоизолирующего слоя;
• соотношение площадей окон и пола;
• минимальные наружные температуры;
• количество наружных стен домовладения.

В зависимости от полученного результата можно подобрать оптимальный вариант котла для отопления, учитывая некоторый запас мощности. Дополнительная производительность отопительного прибора позволит выполнить в последующем расширение площади дома без полной замены котла.

Используемые в частных домах котлы

В частных домовладениях в качестве основного теплового генератора могут выступать котлы, различающиеся не только показателями мощности, но и другими техническими параметрами, включая вид топлива и функционал. Выпускаемое оборудование работает на твёрдом (древесина, специальные пиллеты, уголь), жидком, газообразном (магистральный и баллонный газ) видах топлива, а также от традиционной электрической сети.

Конструктивные особенности:

• по материалу исполнения – чугунные или стальные модели;
• по способу монтажа – напольные или настенные модели;
• по числу контуров – одно- или двухконтурные модели.

Энергонезависимые приборы способны функционировать без подключения к электросети, а при монтаже энергозависимых котлов нужно помнить, что системы с принудительной циркуляцией теплового носителя не способны работать без наличия электричества.

Приобретая теплогенерирующий прибор требуется учитывать большое количество критериев. В этом плане особое внимание уделяется стоимости котла, особенностям выполнения монтажа и установки системы отопления, мощности устройства и количеству контуров, виду используемого топлива, а также варианту удаления всех отработанных газов.

К самым доступным с точки зрения цены котлам относятся модели отечественного производства, а выбирать устройство по типу топлива нужно с учётом климатических условий и существующих возможностей, присущих населённому пункту, в котором предполагается эксплуатировать дом. При желании вполне можно значительно повысить производительность системы и равномерность прогрева помещений при помощи специального теплового аккумулятора, присоединяемого к установленному отопительному котлу.

Если мощность котла будет больше нужной?

Выбирая газовый котёл для частного домовладения, следует ориентироваться на производительность прибора, которая должна соответствовать мощности, требуемой для полноценного обогрева строения. Такой вариант станет оптимальным, потому что приобретение несоответствующего по показателям мощности устройства часто вызывает проблемы:

• маломощные котлы функционируют на предельном уровне своих возможностей, что становится причиной достаточно быстрого выхода системы отопления из строя;
• модели с чрезмерно высокими показателями мощности имеют более высокую стоимость, а также потребляют большое количество энергии, но автоматизированные котлы вполне могут работать в экономичном режиме.

Важно помнить, что при выборе прибора обогрева согласно его показателям мощности, в обязательном порядке учитываются такие факторы, как наличие других источников отопления, включая систему «тёплый пол», печи или камины, конвекторы, а также назначение отапливаемого помещения.

Читайте так же:

Используемые источники:

• http://obustroen.ru/inghenernye-sistemy/otoplenie/kotly/raschet-moshhnosti-kotla.html
• https://gradusplus.com/kotly/raschet-moshhnosti-kotla-dlya-otopleniya-chastnogo-doma/
• https://www.sdvor.com/articles/new/140/
• https://cdelayremont.ru/kalkulyator-rascheta-moshhnosti-kotla-otopleniya
• https://eurosantehnik.ru/kak-rasschitat-moshhnost-gazovogo-kotla.html
