Как работает термопара в газовой плите

Готовить на газовой плите или работающей на газу варочной поверхности так же просто, как на обычных электрических конфорках. Даже использование газового духового шкафа какие-либо проблемы вызывает крайне редко. Но у многих сразу встает вопрос о безопасности такого оборудования, ведь «голубое топливо» взрывоопасно.

Увидеть свое жилье разрушенным в результате взрыва газообразного горючего вряд ли кому хочется. Чтобы предотвратить подобную трагедию, применяется такое устройство, как термопара в газовой плите. Она представляет собой основной элемент системы контроля исправности самого популярного газового прибора.

Согласитесь, что в случае с природным газом теме снижения рисков пожаров и взрывов уделять приходится особое внимание. В представленном нами статье приведены и детально описаны правила эксплуатации бытового оборудования, перерабатывающего газ. полезную информацию мы дополнили ценными рекомендациями.

Зачем газовой плите термопара?

Газ в горелке плиты разжигается спичками, ручной пьезозажигалкой либо встроенным электроподжигом. Потом пламя должно гореть само без участия человека, пока топливо не будет перекрыто вентилем.

Однако нередко огонь на газовой варочной панели или в духовке гаснет в результате порыва ветра либо выплеска воды из закипевшей кастрюли. И тогда, если рядом в кухне никого нет, метан (либо пропан) начинает поступать в помещение. В итоге при достижении определенной концентрации газа происходит хлопок с пожаром и разрушениями.

Термопара контролирует в горелке наличие открытого огня, а при его отсутствии в течение полуминуты–минуты перекрывает подачу газ, чтобы предотвратить трагедию

Однако при исчезновении открытого огня термопара перестает выдавать ЭДС на электромагнит. Происходит перекрытие крана и подачи топлива. В итоге газ не попадает в кухню, не скапливаясь в ней, что и исключает возникновение пожара от подобной нештатной ситуации.

Термопара – это простейший температурный датчик без каких-либо электронных устройств внутри. В нем нечему ломаться. Он может лишь прогореть от длительного использования.

С полным набором датчиков, предназначенных для контроля и безопасности работы газовой колонки, ознакомит следующая статья, полностью посвященная этому интересному вопросу.

Прогорание термопары обычно происходит лишь в газовых котлах и бойлерах, работающих постоянно. В газовых плитах рассматриваемые термодатчики газконтроля служат до замены по 20–30 лет

Среди достоинств термопар:

• простота устройства и отсутствие ломающихся механических или перегорающих электрических элементов;
• дешевизна прибора – порядка 800–1500 рублей в зависимости от модели газовой плиты;
• длительный срок эксплуатации;
• высокая эффективность контроля температуры пламени;
• быстрое перекрытие газа;
• простота замены, которую можно выполнить своими руками.

Сколько-либо значимый недостаток у термопары один – сложность ремонта прибора. Если термопарный датчик неисправен, то его проще заменить на новый.

Устройство и принцип работы

В основе работы термопары лежит термоэлектрический эффект Зеебека. Согласно нему, на концах соединенных последовательно проводников из разных металлов при условии, что их контакты находятся под разной температурой, возникает термо-ЭДС (ТЭДС).

То есть необходимо наличие двух разных по составу проводников, которые способны выдерживать сильный нагрев, и высокотемпературное тепло (в рассматриваемом случае от сгораемого природного газа) в точке их соединения.

Термо-ЭДС в большинстве разновидностей термопар для газовых плит достигает 15–30 мВ, а для удержания электромагнитного клапана в открытом состоянии обычно хватает 5–10 мВ

Принцип работы термопар, вмонтированных в газовые плиты, предельно прост:

1. Есть пламя – между контактами возникает ТЭДС, клапан на подаче газа в конфорку открыт.
2. Нет огня – ТЭДС исчезает, клапан под давлением пружины закрывается и перекрывает газ.

Состоит термопара из двух термостабильных проводников длиной до полутора метров, которые на одном конце соединены пайкой или сваркой.

Именно этот кончик находится непосредственно в огне и нагревается от горящего газа. Второй конец прибора представляет собой пару контактов либо разъем для подключения к электромагнитному клапану.

Разновидности термодатчиков для газа

Термопары газовых плит различаются по сплаву проводников и типу подсоединения к клапану. И главное здесь – каждый производитель оборудования на газу использует свои варианты электромагнитов с разными разъемами подключения.

В большинстве случаев переставить термопарный датчик газконтроля с одно плитки на другую невозможно.

Термопара должна соответствовать модели газовой плиты, устанавливать «левое» контрольное устройство запрещается из соображений безопасности

Сплавы и металлы для создания термопар используются следующие:

• константан+хромель;
• медь+константан;
• медь+копель;
• нисил+нихросил;
• алюмель+хромель;
• константан+железо;
• хромель+копель;
• платинородий+платина;
• вольфрам+рений.

В бытовых газовых плитах обычно применяются термопарные датчики из алюмеля и хромеля либо константана и железа. Они недороги и вполне подходят для температурных условий варочной панели на газу.

Руководство по ремонту газконтроля

Если газ на плите гаснет, то проблема может крыться не только в термопаре. Однако чаще всего дело именно в ней.

Основной признак проблем с газконтролем – после розжига конфорки и отпускания ручки или кнопки открытия «голубого топлива» пламя сразу тухнет. Это происходит из-за перекрытия клапана, так как термо-ЭДС для поддержания его открытым отсутствует либо недостаточна.

Причины шума конфорок газовых плит подробно изложены в статье, с полезной информацией которой стоит ознакомиться.

Прежде чем приобретать новую термопару, надо определиться с причиной плохой работы имеющегося прибора – возможно проблема в отошедших контактах на клапане, тогда надо лишь их подтянуть

Самостоятельно выполнять проверку, производить ремонт и замену термопары в газовой плите своими руками следует только при полном перекрытии газа. Сначала необходимо закрыть вентиль на баллоне с газовой смесью или трубе с метаном, а только потом приступать к каким-либо работам. Также не стоит забывать об отключении электроснабжения, если в конструкции есть энергозависимые приборы.

Наконечник термопары располагается непосредственно возле конфорки и газового огня. А в духовке его найти можно возле рассекателя пламени в верхней части духового шкафа. Этот кончик должен быть без нагара, минеральных отложений и каких-либо повреждений.

Если рабочий наконечник термопарного датчика покрыт окалиной, то ее в обязательном порядке следует счистить наждачной бумагой. Чем больше нагара, тем меньше тепла доходит до термопары, а тем меньше она соответственно создает ЭДС. Полученных милливольт может банально не хватать для открытия электромагнитного клапана.

Как проверить перед заменой?

Термопара обычно имеет один наконечник для установки возле огня. Но есть и варианты с двумя или тремя кончиками контроля температуры. Их обычно используют в духовках, однако все зависит от конкретной модели плиты.

У термопар с несколькими рабочими наконечниками имеется особенность – если лишь один из них не нагрет или вышел из строя, то электромагнитный клапан окажется закрыт. Поэтому, чтобы точно найти причину проблем, подобные термопарные устройства проверять придется особенно внимательно. Неисправным может быть лишь один из датчиков.

Исправная термопара для плиты на газу при нагреве над свечкой уже через 20–30 секунд выдает ЭДС порядка 15–20 мВ – если меньше, то датчик надо менять

Еще один момент – проводники термопары на участке до клапана должны быть натянуты или болтаться в корпусе плиты. При этом их подсоединение к электромагниту должно быть жестким, висящий «на честном слове» разъем здесь недопустим.

Выпускаются рассматриваемые устройства с длиной от 40 до 130 см. Выбирать по этому показателю термопарный прибор газконтроля следует очень внимательно. С одной стороны проволоку проводников нельзя излишне натягивать, а с другой она не должна лежать на нагреваемых поверхностях или свободно болтаться.

Как поменять устройство?

Перед тем как поменять поврежденную термопару в газовой плите, следует осмотреть прибор на:

• наличие на рабочем наконечнике нагара (если есть, надо счистить наждачной бумагой);
• отсутствие прогара данного наконечника (в этом случае только полная замена);
• жесткость соединения контактов термопарного датчика и клапана (при необходимости следует подтянуть);
• исправность самой термопары с выдачей при нагреве ЭДС на уровне минимум 15 мВ.

Менять рассматриваемый прибор следует только тогда, когда он точно неисправен. Во многих случаях, чтобы газовая плита вновь заработала, можно обойтись очисткой наконечника от нагара и проверкой контактов.

Чтоб произвести замену термопары, с газовой плиты придется снять переднюю панель, а также поднять на ней верхнюю крышку с конфорками

Рабочий наконечник термопары жестко зафиксирован возле конфорки или горелки с помощью гайки. Если она из-за накипи не поддается откручиванию, то излишне давить на ключ не стоит. Так можно лишь сломать крепление. Лучше воспользоваться сначала растворителем.

Второй конец термопары к электромагнитному клапану крепится с помощью резьбового разъема либо двух обжимных контактов. Снять их не представляется чем-то сложным. Новый термопарный датчик ставится в аналогичной последовательности – одним концом он крепится возле конфорки, а вторым к электромагниту.

Выводы и полезное видео по теме

Как своими руками производится замена термопары:

Принцип работы газконтроля в варочной панели и духовке:

Устройство термопары для плит, работающих на газу:

Газовая плита без исправно работающей термопары является источником опасности. Если газконтроль перестал функционировать, произвести замену датчика вполне допустимо своими руками. Ничего сложного в демонтаже старого и установке нового контрольного прибора нет. Надо лишь приобрести устройство, соответствующее имеющейся модели плитки, и поработать немного газовым ключом с отверткой.

Если у вас есть комментарии по теме или свои замечания по вышеприведенной информации, напишите их в блоке ниже. Интересны нам, а также другим читателям будут и ваши рассказы о нюансах замены термопары, которую вы производили самостоятельно. Пишите, не стесняйтесь.

Для обеспечения безопасной эксплуатации газовых нагревательных приборов с открытым пламенем в настоящее время, как правило, используются электрические схемы, в которых датчиком температуры служит термопара.

Термопара представляет собой спай двух проволочек из разных проводников (металлов). Благодаря простоте устройства термопара является очень надежным элементов схемы защиты и безотказно работает в газовых приборах многие годы. Внешний вид термопары с проводами для газовой колонки NEVA LUX-5013 показан на снимке ниже.

Термопара появилась в 1821 году благодаря открытию немецкого физика Томаса Зеебека. Он обнаружил явление возникновения ЭДС (электродвижущей силы) в замкнутой цепи при нагреве места контакта двух проводников из разных металлов.

Если термопару поместить в пламя горящего газа, то при сильном ее нагреве вырабатываемой термопарой ЭДС будет достаточно для открытия электромагнитного клапана подачи газа в горелку и запальник. Если горение газа прекратится, то термопара быстро остынет, в результате ее ЭДС уменьшится, и силы тока станет недостаточно для удержания электромагнитного клапана в открытом состоянии, подача газа в горелку и запальник будет перекрыта.

На фотографии показана типовая электрическая схема защиты газовой колонки. Как видно, она состоит всего из трех включенных последовательно элементов: термопары, электромагнитного клапана и реле тепловой защиты.

При нагреве термопара генерирует ЭДС, которая через реле тепловой защиты подается на соленоид (катушку из медного провода). Катушка создает электромагнитное поле, втягивающее в нее стальной якорь, механически связанный с клапаном подачи газа в горелку.

Реле тепловой защиты обычно устанавливают в верхней части газовой колонки рядом с зонтом, и служит оно для прекращения подачи газа в случае недостаточной тяги в газоотводящем канале. При отказе любого элемента схемы защиты газовой колонки подача газа в горелку и запальник прекращается.

В зависимости от модели газовой колонки применяется ручной или автоматический способ поджига газа в запальнике. При поджиге фитиля вручную используют спички, электрозажигалки (в старых моделях газовых колонок) или пьезоэлектрический поджиг, приводимый в действие нажатием кнопки. Кстати, если пьезоэлектрический поджиг перестал работать, то с успехом можно поджечь газ в запальнике с помощью газовой зажигалки или спички.

В газовых колонках с автоматическим поджигом воспламенение газа в горелке происходит без участия человека, достаточно открыть кран горячей воды. Для работы автоматики в колонку устанавливается электронный блок с батарейкой. Это является недостатком, так как в случае выхода батарейки из строя зажечь газ в колонке будет невозможно.

Для того чтобы зажечь газ в запальнике с помощью пьезоэлектрического элемента необходимо поворотом ручки на газовой колонке открыть подачу газа в запальник, привести в действие пьезоэлектрический элемент для создания в разряднике искры и после воспламенении газа в запальнике удерживать эту ручку нажатой около 20 секунд, пока не нагреется термопара.

Это очень неудобно, поэтому многие, и я в их числе, не гасят пламя в запальнике месяцами. В результате термопара всегда подвергается воздействию высокой температуры пламени (на фото термопара расположена слева от запальника), что уменьшает срок ее службы, с чем мне и пришлось столкнуться.

Газовая колонка перестала зажигаться, запальник потух. От искры со свечи газ в запальнике зажигался, но стоило отпустить ручку регулировки подачи газа, несмотря на продолжительность времени удержания ее нажатой, пламя гасло. Соединение между собой клемм теплового реле не помогло, значит, дело в термопаре или электромагнитном клапане. Когда снял кожух с газовой колонки и пошевелил центральный провод термопары, то она развалилась, что хорошо видно на снимке выше.

Как снять термопару с газовой колонки

Для того чтобы была возможность оперативно отремонтировать газовую колонку своими руками и всегда быть с теплой водой, с учетом опыта длительной эксплуатации газовых колонок разных моделей, у меня под рукой всегда имеется набор запасных частей. Резиновые прокладки, трубки, тепловое реле и термопара в комплекте. Поэтому за полчаса термопара была заменена новой, и колонка опять стала исправно нагревать воду.

Термопара закреплена слева на общей планке с запальником и свечей с помощью гайки. Прежде чем отвинчивать гайку нужно немного отвинтить левый саморез, удерживающий планку, чтобы он не мешал поворачиваться гаечному ключу.

Далее гаечным рожковым ключом гайка откручивается вращением против часовой стрелки до полного схода с резьбы на корпусе термопары. После этого термопара легко выйдет вниз из планки.

На следующем шаге нужно с помощью рожкового ключа выкрутить винт-контакт из газо-водорегулирующего узла. Винт находится с противоположной стороны ручки регулировки подачи газа.

Останется только снять две клеммы с реле тепловой защиты, и термопара в комплекте с проводами будет снята с газовой колонки.

Установка новой термопары производится в обратном порядке, при этом желательно, чтобы токоведущие провода не касались как внутренних металлических частей газовой колонки, так и кожуха после его установки.

Как сварить сгоревшую термопару газовой колонки

В связи с профессиональной необходимостью мне периодически приходится заниматься изготовлением термопар для приборов поддержания заданной температуры в сушильных шкафах и в оборудовании отжига витых магнитопроводов для трансформаторов при температуре 800°С. Поэтому при изготовлении очередной термопары решил попробовать сваркой восстановить работоспособность сгоревшей термопары от газовой колонки.

Центральный провод термопары был сварен с медным проводом электропроводки и имел длину около 5 см. На фотографии место спайки хорошо видно слева. Такой длины провода хватило бы на несколько ремонтов.

Трубчатый проводник термопары длиной около сантиметра весь выгорел, но осталась его часть с более толстой стенкой.

С центрального проводника было удалено место прежней сварки, и детали термопары были очищены от копоти и нагара с помощью мелкой наждачной бумаги.

Центральный проводник был вставлен в основание термопары с таким расчетом, чтобы его конец выступал на один миллиметр. Сварка производилась на специальной установке, устройство и схему которой я опишу ниже, в течение около четырех секунд при напряжении 80 В и силе тока около 5 А.

Видеозапись процесса сварки термопары я не стал делать из опасения повреждения фотоаппарата от яркой дуги, но сделал через пару секунд после окончания сварки снимок раскаленного графитного порошка.

Спай термопары получился, вопреки моим ожиданиям, отличного качества и красивой формы. Появилась уверенность, что ремонт термопары затеял я не зря.

Для исключения замыкания центрального проводника термопары на ее корпус, в зазор была плотно набита вата из стекловолокна. Хорошо для этих целей подойдет и асбест.

Для уверенности в том, что термопара работает, она была нагрета с помощью паяльника до температуры около 140°С.

Мультиметр зафиксировал ЭДС, вырабатываемую термопарой, величиной 5,95 мВ, что подтвердило исправность термопары. Осталось провести проверку работоспособности термопары в газовой колонке.

Хотя термопара стала на сантиметр короче, но все равно ее длины вполне хватило, чтобы месту спая находится в пламени запальника. Реставрированная термопара безотказно работает в газовой колонке уже несколько месяцев, и, полагаю, проработает намного дольше, чем термопара заводского изготовления, так как место спая стало гораздо массивнее.

Устройство установки для сварки термопар

<font>Внимание! При повторении и эксплуатации предлагаемой установки для сварки термопар, в связи с отсутствием гальванической развязки контактов для подключения термопары, необходимо соблюдать полярность подключения установки к электропроводке. К термопаре должен быть подключен исключительно нулевой провод. Прикосновение к фазному проводу может привести к поражению электрическим током.</font>

Существует несколько способов сварки термопар: в электрической дуге, в соляном электросварочном аппарате, с помощью ацетиленовой горелки и в графитном или угольном порошке. Я свариваю термопары для измерения температуры с помощью ЛАТРа и керамической емкости, наполненной порошком из графита. Технология простая, не требует специального оборудования, опыта и доступна для любого домашнего мастера.

По наследству мне досталась самодельная установка для сварки термопар, представленная на фотографии. Установка представляет собой металлическую коробку, в которой установлен ЛАТР, вольтметр переменного напряжения и керамический стакан для графитного порошка.

Электрическая схема установки представлена выше. Питающее напряжение через электрическую вилку подается с бытовой электропроводки через включатель и предохранитель на ток 5 А на первичную обмотку лабораторного автотрансформатора. Неоновая лампочка HL1 служит для индикации включенного состояния установки. Резистор R1 ограничивает ток через HL1.

На дне керамической чаши, наполненной графитным порошком, для подачи тока имеется медная пластина, на которую через латунный винт подается питающее напряжение с переменного контакта ЛАТРа. Нулевой провод, идущий с сетевой вилки, подключается к общему проводу ЛАТРа и к свариваемой термопаре с помощью зажима типа «крокодил».

Величина тока сварки зависит от величины напряжения. Для этого в установке имеется вольтметр переменного напряжения, обозначенный на схеме буквой V. Величина напряжения устанавливается вращением ручки ЛАТРа и подбирается экспериментально в зависимости от диаметра свариваемых проводов и лежит в пределах 20-90 В. В схеме нет специальных элементов, ограничивающих величину тока. Он ограничивается за счет сечения проводов схемы и величины сопротивления графитного порошка.

На фотографии показана лицевая панель установки для сварки термопар с обратной стороны. Как видите, ЛАТР закреплен непосредственно на дне коробки, а все остальные элементы электрической схемы закреплены непосредственно на панели.

Представляю видеоролик, демонстрирующий процесс сварки термопары на установке для сварки термопар. Как видите, сварить термопару на самодельной установке своими руками очень просто.

Для сварки термопары на установке достаточно свить проводники, зажать их крокодилом и плавно прикоснуться к поверхности графита. Возникнет электрическая дуга, выделяющая большое количество тепловой энергии в одной точке. Проводники начинают оплавляться, и расплавленные металлы, смешавшись друг с другом, за счет сил поверхностного натяжения в жидкостях образуют аккуратный шарик, как на фотографии.

Время сварки обычно не превышает трех секунд. Горение дуги сопровождается характерным шипящим звуком, с понижающейся во времени частотой. При наличии опыта по звуку можно легко определить момент окончания процесса сварки. В связи с большой массивностью термопары для газовой колонки, на ее сварку понадобилось около пяти секунд.

Вот фотография хромель-алюмелевой термопары из проводов ∅0,5 мм, сварка которой продемонстрирована в видеоролике выше. Как видите, в месте сварки проводов образовался аккуратный спай круглой формы. Такая термопара прослужит долго.

На установке для сварки термопар мне приходится в основном сваривать хромель-копелевые (ТХК, Тип L) и хромель-алюмелевые (ТХА, Тип K) термопары с диаметром проводников 0,2-0,5 мм. Случалось при ремонте сваривать даже термопару типа К с диаметром проводников 3 мм. Хорошо свариваются между собой медные и алюминиевые провода диаметром до 2,5 мм. Но при монтаже электропроводки установку применять для сварки соединений из-за ее габаритных размеров сложно.

Для защиты глаз от яркого света при визуальном контроле над процессом сварки очки или защитную маску сварщика использовать неудобно, поэтому я использую нейтральный светофильтр высокой плотности от фотоаппарата.

Как показала практика, с помощью простейшей установки, представляющей собой ЛАТР и керамическую чашу с графитным порошком, можно успешно выполнять ремонт термопар, применяемых в системах автоматики газовых колонок, в домашних условиях своими руками.

Множество газовых плит оснащены системой электрического розжига. Чтобы контролировать пламя газовой плиты, существует специальное устройство – термопара.

Что это такое?

Благодаря термопаре подача газа прекращается, если вдруг пламя на газовой конфорке погаснет. Термопара устанавливается не только на газовых плитах, но и на других газовых устройствах, например котлах. Используется это устройство не только в бытовых целях, но и в энергетической промышленности, в сфере газовой и нефтяной добычи, также его часто используют фармацевты и биотехники.

Принцип работы этого устройства в том, что он может измерять температуру прибора, в котором устанавливается. Принцип работы – датчик, который определяет, потухла горелка или все еще работает.

Чтобы он правильно функционировал, необходимо осуществлять правильный и своевременный уход за устройством.

Устройство

Универсальная термопара имеет несколько составляющих.

1. Основа устройства состоит из совершенно разных типов металла, они соединены между собой спайкой. Металлы могут быть двух видов, часто используют такие пары, как сплавы хромеля и константана, железа и константана, алюминия и хромеля, нихросила и нисила, а также меди и константана. Стоит отметить, что для газовой плиты используют самые простые и дешевые металлы – это алюминий и хром.
2. Устройство имеет экран с цифровыми обозначениями, в случае изменения температуры оно получает показатели в виде цифр.
3. Устройство имеет силу для открытия магнитного клапана в тот момент, когда это необходимо.
4. Электрический ток, который поступает из устройства, не дает закрыть магнитный клапан. Это предоставляет возможность прекратить подачу газа к технике, если пламя погасло.

Кроме этого, датчик термопары делится на два типа.

1. Датчик бывает заземленным. Это самый распространённый вид устройства. Его производят с помощью сварки двух металлических концов, образуя при этом общий узел, на конце он имеет специальный стержень. Приспособление этого типа очень быстро откликается. Дело в том, что устройство гильзы напрямую контактирует с внешней оболочкой. Несмотря на большинство плюсов, устройство этого типа имеет один минус – это повышенная чувствительность прибора. Если возникают электрические помехи, то прибор сразу реагирует на это.
2. Термопара может также быть незаземленной. В этом случае два металлических конца также имеют сварку, но они не соединяются между собой. Пример такого устройства – мультиметр, имеющий термопару. Плюс этого типа устройства в том, что он не так чувствителен, как первый тип, потому что оснащен специальным чехлом – минеральная изоляция, разделяющая два элемента прибора.

Принцип работы

Многие газовые плиты иностранного производства имеют такую комплектующую термопары, как датчик газового контроля. Это устройство часто капризничает и перекрывает подачу газа тогда, когда это совершенно неуместно. Например, если на газовую плиту попадет немного воды или в кухне будет сквозняк, датчик сработает и перекроет подачу газа. Термопара в газовой плите устанавливается возле газовых конфорок и в духовке.

Для начала необходимо определить, в чем причина плохой работы датчика. Он может либо не работать вообще, либо работать с перебоями, отключить подачу газа без причины.

Часто причиной могут стать отходящие контакты.

Иногда термопару нужно лишь поправить либо же убрать загрязнения. Чтобы почистить термопару, возьмите кусочек наждачной бумаги и проведите несколько раз под конструкцией рассекателя пламени.

Проверить, нужна ли чистка вашему датчику, можно с помощью двух простых способов.

1. Нажать на кнопку и вызвать электрический розжиг. Если конфорка горит, но, как только вы отпускаете кнопку, она тухнет, значит, не работают контакты. Их нужно почистить или поправить.
2. После того как вы зажгли конфорку и отпустили руку, через несколько секунд пламя потухло – необходимо проверить контакты.

Как поменять термопару?

Проводить замену устройства должен лишь специалист, так как это очень опасно. Если крепление негерметично, то любая поломка прибора даст искру, из-за чего произойдет взрыв газовой плиты. Чтобы избежать пожара в своем доме, не проводите самостоятельно замену термопары, а попросите специалиста сделать это.

Для замены устройства вам необходимо будет купить новую термопару в специализированном магазине. При выборе этого устройства выбирайте только качественный прибор, который прослужит вам долгие годы. Прежде чем покупать новый прибор, проконсультируйтесь со специалистом, который посоветует именно тот датчик, который подойдет именно вашей газовой плите или колонке.

Замена датчика термопары на газовом котле немного сложнее. В газовом котле чаще всего используют термопару из хрома и алюминия либо же из хромеля и копеля, реже используется железо-константа. Все эти металлы рассчитаны на высокий температурный режим, такие датчики часто используют в промышленности литейного производства.

Система контроля газового котла имеет в составе электромагнитный клапан и термопару.

Чтобы провести замену устройства, нужно выполнить ряд последовательных шагов.

1. С помощью гаечного ключа открутить гайки, которыми закреплена термопара к электромагнитному клапану, после нужно достать один из концов термопары.
2. Осмотреть разъёмы. Если на них присутствуют различные загрязнения или окисления, их необходимо зачистить. Для этого понадобится мелкозернистая наждачная бумага.
3. Проверить с помощью мультиметра датчик термопары. Чтобы это сделать, приложите один из металлических концов устройства к мультиметру, а второй нагрейте с помощью зажигалки или горелки. Показатель мультиметра должен быть в пределах 50 мВ.
4. После этого, если показатель соответствует данным, нужно собрать его в той же последовательности. Если нет, то, скорее всего, его придется заменить.

Если термопара в порядке, то причина поломки может крыться в неисправности электромагнитного клапана. Почистите контакты, которые соединяют два устройства, после нужна проверка работы датчика.

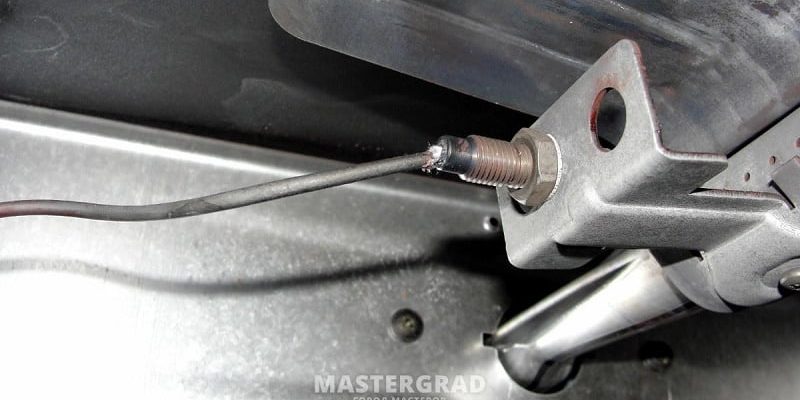

Замена термопары в духовке кухонной газовой плиты осуществляется иначе. Сначала нужно снять крышку газовой плиты, она находится на противоположной стороне от той, где располагается ручка крана духовки.

Снимите колпачок, но перед этим очистите его с помощью наждачной бумаги. Если клемма снята, то колпачок свободно вращается. Когда вы увидите центральный клапан, проверьте его. Если он неисправный, его нужно заменить. Снимите клемму, потянув ее пальцами книзу. Снимите колпачок и перекройте вентиль на газовом стояке, теперь можно подключить горелку и проверить работу устройства.

После этого с помощью ключа отвинтите гайку и проведите диагностику. Проверьте отдельно клапан и термопару.

В случае необходимости замените детали комплектующего устройства и соберите все в обратной последовательности.

Как ее проверить?

Безопасность вашего дома – исправный датчик термопары. Несколько раз в год термопаре необходима обязательная проверка и регулировка. Для этого приглашайте мастера, который сделает безопасный и точный анализ устройства.

Во время проверки показаний термопары учитывайте качество измерений самого устройства, систематически проверяя его работу.

Причины некорректной работы термопары:

• неправильно проведенная спайка двух металлических стержней;
• присутствие электрического шума;
• вы чувствуете запах газа, происходит утечка;
• термоэлектричество неоднородно.

Чтобы устранить эти проблемы, во время установки устройства следует:

• выбирать термопару с толстой и большой проволокой;
• не допускать температурного перепада;
• не допускать натяжения и колебания металлической проволоки;
• использовать датчик, который имеет рабочий температурный разброс.

Проверять исправность термопары нужно, следуя пошаговой инструкции.

1. Термопара имеет два конца. При проверке один из них нужно нагреть пламенем от запальника, а второй – при помощи гайки закрепить на резьбу клапана (электромагнитного).
2. Следующий этап заключается в ее отделении от котла. Потом нужно обеспечить стабильное пламя. Для этой цели также используется и газовая конфорка. Но эксперты советуют использовать пламя свечи.
3. Кончик устройства погружается в пламя, он должен находиться на уровне примерно 1 см над пламенем. Здесь нужно помнить, что огонь нагревает устройство практически до половины, поэтому лучше держать его за кончик.
4. Далее используется тестер, который определяет милливольты. Подключается он к выходному контакту и к корпусу самой термопары.
5. Если термопара исправна, то через 30 секунд после нагрева результат будет составлять от 17 до 25 мВ. А вот если этот показатель не превышает минимальный порог, то это означает, что она неисправна.

О том, как заменить термопару на газовой плите, вы можете узнать далее.

Газовое оборудование относится к объектам повышенной опасности. Утечка газа в кухонной плите может привести к аварийной ситуации. Чтобы предотвратить это, производители оснащают приборы режимом газового контроля, который обеспечивает отключение подачи топлива при его внезапном затухании. Термопара – часть системы безопасности – контролирует наличие пламени.

Содержание

Термопары для газовой плиты и высоких температур

После разжигания пламя в конфорке газовой плиты продолжает гореть, пока не перекроют подачу топлива. Когда происходит его внезапное затухание (от порыва ветра или закипевшей жидкости, которая выплеснулась из кастрюли), газ продолжает поступать в конфорку. Если его не перекрыть, взрывчатое вещество скапливается, а достигнув критических значений, может привести к взрыву и пожару. Для контроля за наличием пламени в газовых плитах устанавливают термопару. Если оно гаснет, устройство перекрывает подачу топлива в течение 0,5-1 минуты.

Что такое термопара

Термопара для плиты – это простейший температурный датчик без электронных устройств. Он преобразует изменение температуры в электрический сигнал. Им оснащают не только плиты, но и другие газовые устройства. Электрическая энергия от датчика участвует в работе электроники этих приборов.

Когда происходит изменение электрического потенциала на концах термопары, газовый контроль блокирует подачу топлива, и горение прекращается. Устройство поддерживает подачу газа к пламени и прерывает его в аварийных ситуациях. Термопара имеет широкое применение, используется в бытовых целях и в промышленности (энергетической, газовой, биотехнической и проч.).

Справка. Термоэлектрический предохранитель в духовке – что это? Прибор безопасности, прекращающий подачу топлива в горелку, когда пламя гаснет. Он состоит из двух частей: термопары и электромагнитного клапана.

Термопара представляет собой две проволочные нити из разнородного металла, обладающие различными температурными диапазонами, длиной до 1,5 м. Их соединяют с помощью:

• пайки, которая обеспечивает хороший контакт для легкоплавких материалов;
• сварки – ее применяют для соединения тугоплавких материалов (этот метод дает более точные измерения, но более энергоемкий);
• обжима – это простой способ, но он дает меньшую точность.

Соединительный узел – это своеобразный термоэлемент, отвечающий за измерение температуры. Его располагают на уровне горения пламени. Второй конец устройства представляет собой пару контактов или разъем, который подключают к электромагнитному клапану. Когда концы спая испытывают изменение температуры, меняется сопротивление металлов. Оно выводится на экран.

Термоэлектродвижущей силы (ТЭДС) хватает, чтобы открыть магнитный клапан. В процессе работы электрические токи не дают ему захлопнуться, при этом газ поступает в конфорку. Обычно ТЭДС термопар для газовых плит достигает 15-30 мВ. Чтобы удерживать электромагнитный клапан открытым, достаточно 5-10 мВ. Когда пламя гаснет, ТЭДС исчезает, клапан закрывается, и подача газа прекращается.

Справка. Термопара – это сам контакт, остальные составляющие (провода, экран и т. д.) представляют собой термометр.

Основные достоинства термопары:

• проста и недорога в изготовлении;
• контролирует температуру и процесс подачи пламени;
• фиксирует температуру с большим разбросом;
• выдает точные данные;
• отличается долгим сроком эксплуатации;
• вышедшую из строя деталь легко поменять на новую.

Недостаток температурного датчика в том, что отремонтировать его не удастся, а потребуется заменить. В устройстве нечему ломаться, оно просто перегорает от длительного использования.

Конструкция термопары

Конструкция термопары состоит из следующих элементов:

• спай – проводники или полупроводники, соединенные в цепь;
• изолированные металлы – продолжение рабочих проводников от спайки до точки подключения к электрической цепи
• экранирующее покрытие – металлическая трубка по всей длине датчика температуры и приводов подключения.

Это интересно:

Средства для чистки индукционной варочной панели

Сравнение экономичности индукционной и газовой плиты

Что такое индукционная сковородка и к какой плите она подходит

Типы термопар

Чтобы создать термопару, используют различные металлы, от которых зависит точность устройства и диапазон рабочих температур. По составу датчики делят на типы, разберем самые распространенные:

1. Тип K (российская маркировка ТХА) выполняют на основе хромеля и алюмеля. Самый распространенный тип, недорогой и точный, применяется в температурных диапазонах от -200°С до +1350°С.
2. Тип L (ТХК) изготавливают из хромеля и копеля. Отличается долговечностью. Этот тип используют в температурном диапазоне от -200°С до +800°С.
3. Тип J (ТЖК). Для изготовления используют сплав железа и константана. Отличается невысокой стоимостью и большим показателем термосопротивления, применяется при температуре от -100°С до +1200°С.
4. Тип Т (ТМКn) выпускают из сплава меди и константана. Узкоспециализированный тип, его применяют при низких температурах (от -250°С до +300°С).
5. Тип Е (ТХКn). Используют сплав хромель-константан. Отличается высокой точностью, подходят для криогенного использования. Температура применения – от -50°С до +740°С.
6. Тип N(ТНН) изготавливают из сплава нихросила и нисила. Стабилен и стоек к окислению. Стоимость выше, чем у типа К. Используется при температурах от -270°С до +1300°С.
7. Тип А (ТВР) выпускают из вольфрама и рения. Неприхотлив при изготовлении и монтаже. Не рекомендуют использовать в кислотных средах.

Для бытовых газовых плит чаще всего применяют температурные датчики из алюмеля и хромеля или константана и железа. Они имеют невысокую стоимость и подходят под температурные условия бытового прибора.

Также термопары бывают:

1. С заземлением – самый распространенный тип. Его производят, сваривая два конца в один узел. На конце имеется специальный стержень. Такое устройство быстро откликается, так как гильза напрямую контактирует с внешней оболочкой. Недостаток термопары – высокая чувствительность к электрическим помехам.
2. Незаземленные – у этого типа провода сварены, но не соединены между собой. Их используют в приборах, например, в мультиметре. Они менее чувствительны, так как их оснащают специальным чехлом (минеральной изоляцией), который разделяет элементы устройства.

Для изоляции термопары используют различные материалы, они зависят от рабочей температуры устройства. До 120°С применяют любые виды, до 1300°С – фарфоровые, свыше 1300°С – окислы магния, бериллия, алюминия.

Читайте также:

Устройство газконтроля газовой плиты

Как прочистить форсунки у газовой плиты

Установка

Принцип установки температурного датчика зависит от типа прибора. В духовой шкаф он устанавливается легче, чем в газовую колонку. После монтажа необходима градуировка устройства с помощью градуировочной таблицы. Для подсоединения к определенным приборам может потребоваться компенсационный провод, каждый вид которого имеет свои характеристики включения.

Совет. Замену и калибровку термопары рекомендуют производить только специалистами, чтобы избежать аварийных ситуаций.

Ремонт термопары своими руками

Если пламя газовой плиты стало неравномерно гореть и гаснуть, обращают внимание на термопару – возможно, она вышла из строя. Сначала определяют причину некорректной работы датчика. Часто она заключается в отходящих контактах на клапане. Чтобы исправить неполадку, их следует затянуть. Исправность термопары проверяют: конфорку поджигают и сразу отпускают электророзжиг. Если пламя мгновенно гаснет, скорее всего, деталь засорилась, и ее следует почистить.

Важно! Перед проверкой, ремонтом и заменой термопары в газовой плите перекрывают подачу газа и отключают электроснабжение.

Наконечник датчика располагается около конфорки, в духовке его устанавливают возле рассекателя пламени в верхней части. Он должен быть без копоти и нагара. Если наконечник покрыт налетом, его очищают с помощью мелкой наждачной бумаги. После этого мусор удаляют и проверяют работоспособность устройства.

Если чистка не принесла необходимого результата, исправность устройства проверяют мультиметром или милливольтметром. Для этого находят место подключения термопары к электрической сети плиты. Обычно оно находится под передней панелью или верхней крышкой, рядом с переключателем температуры или газовым клапаном. Возможно, здесь отошли контакты, их требуется поправить. Если нет, переходят к проверке.

Предел измерения мультиметра устанавливают в районе десятков милливольт. Щупы подсоединяют к выводам термопары и подогревают датчик. Если мультиметр при этом показывает изменение напряжения, значит, устройство исправно. Если нет, его требуется поменять на новое.

Обычно устройство перегорает при длительном пользовании, и починить его в домашних условиях не получится. Новую деталь выбирают по коду, который указан на старом устройстве или в технической документации к газовой плите. Перед ремонтом перекрывают газ и отключают прибор от сети.

Сначала снимают переднюю панель или верхнюю крышку плиты и отключают электрические выводы в месте подключения к клапану. Затем откручивают гайку крепления и достают термопару. Если она из-за накипи не поддается, пользуются растворителем.

На ее место устанавливают новую деталь, закрепляют и подключают к электропроводке плиты. Проводники термопары не должны быть натянуты или болтаться в корпусе прибора. Затем в обратном порядке проводят сбор и проверяют работоспособность.

Совет. Если после замены детали ощущается запах газа, его следует перекрыть и вызвать специалистов газовой службы.

Заключение

Чтобы термопара корректно функционировала, осуществляют правильный уход за устройством. Раз в год ее рекомендуют проверять и регулировать. Для этого приглашают мастера, который делает безопасный и точный анализ устройства. Если деталь выходит из строя, производят ее замену на соответствующую модель.

Для приготовления пищи в быту зачастую применяются газовые плиты, в которых устанавливаются специальные устройства контроля температуры. За счет ряда преимуществ для измерения используется термопара. Как правило, одно упоминание об этом незамысловатом устройстве вызывает ряд трудностей в понимании его назначения и принципа работы. Поэтому в данной статье мы рассмотрим назначение и принцип действия термопары для газовой плиты.

Содержание

Что такое термопара?

Термопара представляет собой датчик, преобразующий  изменение температуры в электрический сигнал. В дальнейшем электрическая энергия от такого датчика участвует в работе электроники и автоматики плит, газовых котлах и колонках. При изменении электрического потенциала на концах термопары в определенных пределах происходит блокировка газконтроля и горение в газовой плите прекращается. Такое устройство позволяет, как поддерживать подачу газа к пламени горелки, так и прерывать его подачу в аварийных ситуациях.

Физически термопара представляет собой электрический контакт между двумя проводниками из различных материалов. Такой контакт может обеспечиваться посредством:

• Пайки – обеспечивает хороший контакт для легкоплавких материалов;
• Сварки – обеспечивает наиболее точные измерения, но и наиболее энергоемкий процесс при изготовлении контакта, хорошо подходит для тугоплавких материалов;
• Обжима – наиболее простой способ, но обеспечивает достаточно низкую точность, поскольку при температурном расширении и сужении нарушается плотность контакта.

В зависимости от параметров работы газовых колонок или плит применяются соответствующие способы соединения проводников. Следует отметить, что термопара плиты – это сам контакт, в то время, как все остальные составляющие (провода, экран, выводы и т.д.) представляют собой термометр.

Принцип работы

Принцип работы термопары заключается в наличии определенного уровня электрического заряда у любого металла. Его уровень составляет порядка нескольких микровольт, эта величина определяет способность электронов металла совершать направленное движение в замкнутой электрической цепи. При соединении двух металлов с различным уровнем потенциала, в точке контакта возникает переход электронов из зоны с большим потенциалом в зону с меньшим.

В холодном состоянии на выходе получается небольшое напряжение, но, при увеличении температуры этих материалов с одной стороны, увеличивается и разность потенциалов, соответственно, растет величина вырабатываемой термопарой ЭДС. В физике такое явление получило название эффекта Зеебека, по фамилии ученного, открывшего процесс. Пример выработки термоэдс приведен на рисунке 1:

На практике для соединения используются материалы с различными по направленности термоэдс. К примеру, в термопаре из алюмеля и хромеля величина потенциала изменяется на – 17,3 мкВ и + 24 мкВ соответственно при изменении температуры на один градус Цельсия. Таким образом, при нагревании этого соединения до 300ºС, на выходе возникнет напряжение равное 24 мВ.

Если рассмотреть схему работы (рис. 2), в ее цепи включены  три элемента: термопара, термореле и электромагнитный клапан. Термопара специально располагается вблизи очага горения, чтобы моментально реагировать на основные процессы в духовых шкафах.

Посмотрите на рисунок, при нагревании контакта термопары в ней возникает ЭДС, которая обуславливает протекание электрического тока через цепь термореле к катушке электромагнита. Когда от электрического поджига зажигается газ, происходит нагревание одного конца термопары в духовке, благодаря описанному выше эффекту в цепи возникает ЭДС. При замкнутых контактах термореле электрический ток протекает от термопары через замкнутые контакты термореле по катушке электромагнитного клапана. При нагревании термопары величина тока в катушке становится достаточной для перемещения и удержания сердечника катушки, который открывает клапан подачи газа.

В случае нагрева духовки до установленной вами величины срабатывает термореле и разрывает свои контакты в цепи. Из-за чего катушка теряет возбуждение и магнитный поток больше не удерживает сердечник, который возвращается в исходное положение и закрывает клапан газконтроля. При отсутствии подачи газа пламя в плите гаснет.

Если возникает аварийная ситуация, когда в системе происходит утечка газа или перебой, при котором прекращается подача, а через какой-то промежуток снова возобновляется, срабатывает система газконтроля. Как только в плите тухнет газ, она стремительно остывает, из-за чего снижается и ЭДС, и величина тока в цепи электромагнита клапана. Клапан полностью закрывается и даже при возобновлении газового снабжения печи, клапан предотвращает его проникновение в духовку.

Таким образом, термопара осуществляет функцию газконтроля как в  штатной ситуации, так и в аварийной.

Устройство и конструкция

Конструктивно термопару можно подразделить на такие элементы:

• Спай термопары – состоит из двух проводников, реже полупроводников, соединенных в одну цепь;
• Изолированные металлы – продолжают вывод рабочих проводников от места спайки до точки подключения к электрической цепи, на всей протяженности провода изолируются друг от друга;
• Экранирующее покрытие – выполняется в виде металлической трубки по всей длине датчика температуры и проводов его подключения.

Спай включает в себя две проволоки из разнородных материалов. В состав которых могут входить цветные и благородные металлы, как правило, в сплавах. В зависимости от состава проводников термопары подразделяются на несколько типов, особенности которых приведены в таблице.

Таблица 1. Типы термопары

Тип термопары	Сплав	Российская маркировка	Диапазон температур, °С	Особенности термопары
K	хромель-алюмель	TXA	Возможность работы в нейтральной атмосфере либо атмосфере с избытком кислорода
L	хромель-копель	TXK	Самая высокая чувствительностью из всех промышленных термопар. Свойственна только высокая термоэлектрическая стабильность при температурах до 600 °С.
E	хромель-константан	TXKn	Высокая чувствительность.
T	медь-константан	TMKn	Может работать в атмосфере, в которой  небольшой избыток или недостаток кислорода. Не чувствительна к повышенной влажности.
J	железо-константан	ТЖК	Хорошо работает в разряженной атмосфере. Невысокая стоимость обусловлена входящим в состав железом.
А	вольфрам-рений	ТВР	выше +1800 °С	Хорошие показатели механических свойств при высокой температуре. Может работать при частых и резких теплосменах и при больших нагрузках. Неприхотливость при изготовлении и монтаже, так как имеют небольшую чувствительность к загрязнениям.
N	нихросил-нисил	ТНН	В группе неблагородных металлов считается самой точной термопарой. Высокая стабильность при температурах от 200 до 500 °С.
B	платинородий-платинородиевая	ТПР	Высокая механическая прочность. Большая стабильность при высоких температурах. Небольшая склонность к росту зерна и охрупчиванию. Невысокая чувствительность к загрязнению.
S	платинородий-платина	ТПП10	Высокая точность измерений. Хорошая воспроизводимость и стабильность термоЭДС.
R	платинородий-платиновая	ТПП14	Обладает свойствами, идентичными термопаре типа S.

Как видите из таблицы, различный тип обуславливает разный рабочий диапазон температур, чувствительность к ее изменению, стабильность при длительной нагрузке и другие характеристики. Что обязательно следует учитывать при выборе конкретной модели для плиты в случае замены или установки с нуля.

В зависимости от рабочей температуры подбирается и соответствующий материал для изоляции витой скрутки проводников термопары. К примеру, до 120ºС могут применяться любые виды, до 1300ºС фарфоровые. Существуют модели и свыше 1300 ºС, в которых для изоляции используются окислы магния, бериллия и алюминия, но из-за того, что в бытовых приборах такие температуры отсутствуют, приобретать и рассматривать подобные термопары нецелесообразно.

Проверка, чистка, замена

Если плита начала плохо загораться, вполне вероятно, что термопара засорилась или вышла со строя. Но стоит отметить, что причина неисправности может и не затрагивать этот элемент. Для проверки следует выполнить такие действия – поверните ручку духовки и подожгите газ. Если после того, как вы отпустите ручку, духовка тухнет, это первый признак, что система газконтроля не открывает клапан подачи газа в плите.

Скорее всего, что поверхность измерительного элемента засорилась, и он не воспринимает температурные изменения в окружающей среде. Чтобы починить газовое оборудование в плитах фирм Гефест, Ariston, Indesit, Gorenje      и т.д. следует для начала почистить термопару в плите, для этого:

• Предварительно закройте газовые краники и отключите плиту от сети внешнего электроснабжения;




• Откройте духовку и удалите из нее все лишнее – вы должны свободно проникнуть внутрь, если что-то вам мешает, уберите это, при необходимости можете снять дверцу с плиты;




• Найдите саму термопару – как правило, она расположена в верхней части духовки, ее обязательно устанавливают вблизи рассекателя пламени;




• При обнаружении нагара, копоти и прочего мусора на ее поверхности их следует очистить при помощи мелкой наждачки, очищать ударным методом категорически запрещено, так как вы можете повредить термопару безвозвратно;
• Соберите удаленный мусор и опробуйте работоспособность.

Если такой ремонт газконтроля не принес желаемого результата, следует проверить термопару при помощи мультиметра или милливольтметра. Для этого вам понадобится добраться до места подключения термопары к электрической сети плиты. Как правило, она располагается под передней панелью или верхней крышкой, где находиться переключатель температуры или газовый клапан. Здесь также могли отойти контакты, тогда их достаточно просто поправить, если нет, переходите к измерениям.

Установите предел измерения мультиметра в районе десятков милливольт. Подключите щупы к выводам термопары и подогрейте измерительный элемент (не обязательно открытым огнем, но это довольно доступный способ).

Если милливольтметр покажет изменение напряжения на выводах, устройство исправно и причина в чем-то другом. В противном случае вы могли неправильно установить предел для вашей модели термопары или  автоматика газконтроля неисправна.

Замена термопары газовой плиты

В большинстве случаев, выход со строя характеризуется перегоранием проводников. Их самостоятельная пайка или сваривание в домашних условиях возможны, но нецелесообразны, так как после сращивания невозможно обеспечить прежнюю точность измерений. Поэтому оптимальным вариантом является замена термопары. Для этого:

• Приобретите в интернете новую модель для замены, лучше это делать по коду термопары, который можно обнаружить на самом устройстве либо в паспорте газовой плиты;
• Также отключите плиту от электрической сети и системы газоснабжения;
• Снимите переднюю панель и верхнюю крышку плиты и отключите электрические выводы в месте их подключения к электромагнитному клапану;




• Открутите в духовке гайку крепления и выньте термопару, если крепежный элемент сразу не поддается, не прилагайте чрезмерный усилий, чтобы не сломать место крепления, используйте WD-40 или любой другой растворитель;




• Установите новую термопару в отверстие и закрепите ее по аналогии с предыдущей, подключите к цепи внутренней электропроводки плиты;




• Соберите в обратной последовательности и опробуйте работоспособность газовой плиты.

Советы по безопасности

Ввиду того, что термопара отвечает за безопасную работу газовой плиты, следует проследить, чтобы во время замены и эксплуатации обеспечивались оптимальные условия:

• При первых признаках утечки газа сразу перекрывайте газовые краны и обеспечьте проветривание помещения;
• Направление измерительного элемента должно равномерно приближаться к пламени или располагаться вдоль источника тепла;
• Проволока не должна испытывать механической нагрузки или натяжения, но и свободно болтаться она так же не должна;
• При замене одной модели на другую, выбирайте подходящую по параметрам и температурному режиму для вашей плиты.

Если самостоятельно вам не получается выполнить данную процедуру или после замены вы ощущаете запах газа, сразу обратитесь в газовую службу для предотвращения аварийной ситуации.

Используемые источники:

• https://sovet-ingenera.com/gaz/equip/termopara-v-gazovoy-plite.html
• https://ydoma.info/remont-svoimi-rukami/remont-gazovyh-priborov/remont-gazovoy-kolonki-termopara.html
• https://stroy-podskazka.ru/plity-kuhnya/gazovye-plity/termopara/
• https://rem.ninja/kuhnya/uhod/osobennosti-remonta-termopary-kak-snyat-s-gazovoy-plity.html
• https://www.asutpp.ru/termopary-dlya-gazovoj-plity.html
