Все чаще для отопления и горячего водоснабжения в домах используются котлы. Они компактны, мощны, удобны в эксплуатации. Газ на сегодняшний день обходится дешевле, чем другие виды топлива. Если вы задумываетесь об установке такого оборудования у себя дома, важно понять, как работает газовый котел. Это поможет вам быстрее разобраться в управлении техникой и успешно ее эксплуатировать.
Как устроен газовый котел
Из чего состоит техника? Ответ на этот вопрос важно знать каждому пользователю, потому что при работе могут возникать разные ситуации. Кроме того, знания об устройстве газового котла и его составляющих помогут выбрать ту модель, которая подходит именно для вашего помещения.
Основные узлы
Горелка. Прямоугольная конструкция оборудована форсунками. Через них газ попадает в горелку и распределяется. Так поверхность радиатора равномерно прогревается по всей поверхности.
Существует две разновидности горелки:
- Атмосферная. Устанавливается возле дымохода. Принцип работы прост: воздух для поддержания пламени забирается из помещения. В этом случае обязательно наличие окна и нормальной вентиляции. Преимущество атмосферного типа — независимость от электроэнергии. Чаще встречается в моделях напольного типа.
- Турбированная. Работа такого котла не зависит от наличия тяги в дымоходе и вентиляции, так как встроенный вентилятор принудительно выводит продукты сгорания через коаксиальный дымоход. Вывод может быть сделан в стене. Встречается в котлах настенного размещения. Основной недостаток – энергозависимость.
Теплообменник представляет собой короб, внутри которого расположены трубки. По ним циркулирует вода. Узел может состоять из разных сплавов, что сказывается на сроке его эксплуатации. Двухконтурный прибор оснащен двумя радиаторами, одноконтурный — одним. Разновидности:
- Стальной. Самый простой и дешевый вариант. Материал устойчив к перепадам температур, однако обладает низкой теплопроводностью и недолговечностью.
- Медный. Это стойкий к коррозии и перепадам температур сплав. Медь в семь раз лучше стали проводит тепло, поэтому радиатор обходится дороже. Имеет ограниченную температуру нагрева.
- Чугунный. Устойчив к коррозии и высоким температурам. Хорошо проводит тепло, но обладает большим весом. Поэтому чаще используется для напольных котлов в виде разборной конструкции.
Циркуляционный насос создает давление в системе для постоянной циркуляции воды. Не во всех моделях есть насос. Но если вы выбираете технику для газового отопления, он должен присутствовать в конструкции.
Расширительный бак. При нагреве теплоноситель расширяется, поэтому бак принимает его излишки во избежание аварийной ситуации.
Дымоотвод. В атмосферных моделях труба соединяется с патрубком корпуса и выводится к дымоходу. В турбированных типах котлов создается коаксиальный дымоотвод, другой конец которого присоединяется к отверстию в стене.
Электроника и модуль управления включает датчики, проводки, схемы: все, что позволяет устройству стабильно функционировать.
Автоматика безопасности. Это сенсоры, которые защищают прибор от таких неполадок:
- отсутствие тяги;
- перегрев;
- отсутствие пламени в горелке.
Если система дает сбой, датчики посылают сигнал модулю управления и работа изделия прекращается.
Принцип работы
По магистрали в систему поступает холодная вода. Через насос циркуляции она подается в теплообменник. Открывается газовый клапан, и в горелку через форсунки поступает топливо. Срабатывает электрод розжига, от чего газ загорается.
Котел работает на отопление или обеспечение горячего водоснабжения (ГВС). Переключение происходит с помощью трехходового клапана. В процессе работы продукты сгорания выводятся через дымоход. При достижении установленной температуры пламя гаснет. Некоторые модели имеют наружный термостат, поэтому при понижении температуры сразу включают нагрев.
Ниже представлена схема работы:
Разновидности и классификация
Как должен работать котел? Это зависит от его разновидности.
По способу установки техника делится на два типа:
- Настенные. Небольшие приборы малой и средней мощности. Часто устанавливаются в квартирах и домах с небольшой площадью. Размещение на стене экономит свободное пространство.
- Напольные. Габаритные конструкции, для размещения которых понадобится много места. Зато они способны одновременно отапливать и обеспечивать ГВС большие площади.
По строению дымоотвода, типу отвода продуктов сгорания:
- атмосферные;
- турбированные.
Режимы их работы мы описывали выше.
По функциональности:
- Одноконтурные. Обеспечивают оптимальную работу на отопление.
- Двухконтурные. Оснащены двумя радиаторами, поэтому могут обеспечивать систему отопления и наполнять краны горячей водой.
Разновидности горелки:
- Модулируемая. Плавная автоматическая регулировка силы пламени.
- Обычная. Без какой-либо регулировки.
По типу поджига:
- Пьезорозжиг. Запуск проводится путем нажатия кнопки и деформации пьезоэлемента. Преимущества розжига в энергонезависимости. Недостатки: постоянный ручной запуск, большой расход топлива.
- Электронный. Срабатывает встроенный трансформатор, который управляется автоматикой.
По принципу работы:
- Конвекционные. Обычная схема, по которой тепло при сгорании переходит к теплоносителю (воде).
- Конденсационные. Кроме обычного нагрева устройство использует тепло водяного пара. Конденсат скапливается в дополнительном теплообменнике. Поэтому модели Аристон Class Premium Evo обладают высоким КПД.
Обычные котлы энергозависимы, но встречаются устройства, которые работают по другому принципу. Они устанавливаются в помещениях с наличием дымохода и обладают открытой камерой сгорания. Зажигание происходит при помощи пьезоэлемента. Некоторые из них (например, «Конорд») имеют чугунный радиатор.
Техника может работать на природном и сжиженном газе, а крепится на стену или устанавливается на пол. Существует вариант парапетной установки — газовый котел крепится на внешней стене, обладает закрытой камерой сгорания и подключается к коаксиальной трубе.
Рассмотрев устройство и особенности водонагревательной техники, вы сможете выбрать оптимальный вариант для своего жилища. Видео поможет вам лучше разобраться в теме:
Главная / Газовые котлы
Газовый котел — источник тепла для систем теплоснабжения. Это устройство, предназначено для преобразования энергии полученной от сжигания газа в тепло для нагрева водяного теплоносителя системы отопления.
Устройство газового котла обеспечивает реализацию главной задачи — эффективность и надежность автономных систем теплоснабжения, при минимальном участии со стороны пользователя.
Как устроены газовые котлы
Основные узлы газового котла
Принципиальная схема устройства газового котла отопления, практически, идентичная для большинства модификаций. Это значит, что главные блоки, из которых собираются котлы и принцип работы газового котла отопления у них одинаковые:
- Газогорелочное устройство, выполнено в виде перфорированной прямоугольной конструкции. Внутри которой расположена форсунка. Через нее поступает газовое топливо для сжигания в топочной камере. Эффективность горения обеспечивается благодаря равномерному распределению топлива по всей поверхности горения.
- Теплообменный аппарат – стальной короб с развитой трубной поверхностью нагрева. При сгорании газа, выделяющееся тепло нагревает стенки теплообменника, по внутреннему контуру которого протекает греющий теплоноситель. От соприкосновения с горячими поверхностями, бойлер нагревает воду, которая позже отдает свое тепло в отопительной системе. В одноконтурных котлах размещен один теплообменный аппарат, для контура отопления. В двухконтурном — два, в том числе теплообменник ГВС.
- Циркуляционный насос служит для принудительного движения греющей воды в контуре отопления. Устройство присутствует только в моделях котлов с принудительной циркуляцией.
- Расширительный бачок — защитное устройство, сбрасывающее лишний теплоноситель, который образуется во время нагрева контура отопления.
- Дымоходы и комплектующие. Требования к дымоходам для газовых котлов определены правилами СНИП. В котлах атмосферного открытого типа, они подключаются к дымоходам, работающим с естественной тягой.
В закрытых топках — дымоотвод осуществляется через коаксиальную трубу. По центральной части трубы движутся дымовые газы, а по кольцеобразному сечению, с помощью с принудительной вентиляции, воздух из атмосферы нагнетается в топку.
Наличие вспомогательных узлов в котле, отличает его от газовой колонки. Устройство напольного газового котла отличается от настенного, более мощными габаритами и весом, в связи с тем, что в их конструкцию обычно входит накопительная емкость для горячей воды.
Блок автоматики управления и защиты, предназначен для регулирования режимами котла в зависимости от температуры внутреннего/наружного воздуха и защиты агрегата, при создании аварийных ситуаций.
Например, высокое давление газа или теплоносителя, отрыв газового факела, утечка воды, высокая температура греющего контура отопления или ГВС. Ее работа основывается на использовании первичных датчиков — термопары газового котла и работы трехходового клапана.
Двухконтурный котел
Двухконтурный газовый агрегат отличается от одноконтурного котла тем, в его конструкции размещен не один теплообменник для отопления, а два — первичный и вторичный.
Принцип действия двухконтурного котла
Первый размещен непосредственно в зоне сгорания газа. Его цель состоит в подогреве отопительного теплоносителя. Вторичный выполняет работу по нагреву горячей воды.
Необходимо обозначить, что функционировать синхронно в 2-х режимах двухконтурный газовый котел не имеет возможности. Это объясняет присутствие в его системе трехходового клапана, который при открытии крана горячей воды на смесителе отправляет теплоноситель в контур ГВС.
Устройство газовой горелки для котла
Горелочное устройство газового котлоагрегата классифицируется по следующим типам:
- Одноуровневая, способна работать только в двух вариантах — Стоп/Пуск. Несмотря на низкую рентабельность и пониженный ресурс использования, обладают популярностью из-за несложной конструкции и низкой цены.
- Двухуровневая, обеспечивает работу котла на двух режимах — 50/100 %. Ее достоинства ощущаются в переходной отопительный период, поскольку для обогрева жилья нет нужды использовать устройство на всю мощность.
- Модулируемая — умная система регулировки режимами котлоагрегата, которая способна самостоятельно выполнять настройку работы в диапазоне 20-100 %. Такая система обеспечивает эффективную и продолжительную работу котла. При этом его цена на порядок выше обычных отопительных аналогов с одно и двухуровневыми горелочными устройствами.
Кроме того горелки подразделяются на установки открытого и закрытого типа. При первом варианте воздух, нужный для процесса горения газа, прибывает непосредственно из комнаты, в которой располагается котлоагрегат. Воздух для закрытой топки поступает через коаксиальный дымоход с применением вентилятора для его забора из атмосферы.
Принцип работы
Принцип работы газового котла отопления довольно прост. По обратному трубопроводу из отопительной внутридомовой сети остывшая вода циркуляционным насосом подается на вход теплообменника контура отопления.
При низкой температуре теплоносителя открывается электромеханический клапан, подающий топливо на форсунку. Запальник, поджигает газ и начинается процесс горения. Котел постоянно работает на контур отопления.
Контур ГВС начинает функционировать при открытии крана на смесителе. Такая тепловая схема работы котла в летнее время делает его похожим на работу обычной газовой колонки.
Как работает конденсационный котел
Наименование «конденсационные», котлоагрегаты приобрели ввиду того, что в них реализована технология получение дополнительной тепловой энергии при модификации агрегатного состояния конденсата из пара, находящегося в уходящих газах.
Принцип действия конденсационного котла
В ходе горения природного газа в конденсационном газовом котле создается водяной пар, который в традиционных агрегатах испаряется, и выбрасывается в атмосферу через дымовую трубу.
Специалисты разработали дополнительное устройство в котле — водяной экономайзер, в котором пар в уходящих газах, превращается в конденсат, при этом высвобождая дополнительное количество тепла, которое в экономайзере передается теплоносителю.
Температура с которой совершается преобразование конденсата, называется точкой росы +55 С, а технологический процесс конденсацией. Эта температура соответствует параметрам обратной сетевой воды, поступающей в котел из системы отопления. Если она будет больше +60 С, то конденсатный котел, будет работать, как традиционное устройство с низким КПД.
Кроме того конденсат — создает весьма агрессивную среду, с содержанием кислот. Поэтому для его сбора и отвода потребуется специальная система нейтрализации, которую жидкость должна пройти, перед тем, как ее можно будет сбросить в городскую канализацию.
Конденсационный котел. Источник фото: allbuildingtips.com
В целом конвекционный газовый котел дорогостоящее устройство, однако, экономия топлива до 20 %, позволяют окупить его в течение пяти лет.
Принцип работы двухконтурного газового котла
Принцип деятельности двухконтурного котлоагрегата рассчитан на 2 тепловых режима:
- отопление;
- ГВС.
В отопительном режиме работа котла практически не отличается от однокотурного котла. Запуск горелки сопрягается с довольно продолжительным пусковым периодом, для того чтобы увеличить температуру в отопительном контуре до рабочих показателей. При достижении основного режима, приток топлива на горелку останавливается.
Температурный датчик внутреннего воздуха, позволяет автоматически регулировать температурный режим и подает сигнал на открытие газа при снижении допустимого уровня.
Сегодняшние нагревательные двухконтурные котлы оборудованы автоматическими системами регулирования и безопасности. Датчики по пламени и тяге в аварийных ситуациях способны перекрыть подачу газа на котел через электромагнитный клапан, тем самым не допустив созданию повышенной концентрации газа, в помещении котельной.
Этот механизм не только перекрывает подачу газа, но и сообщит окружающим об опасности, с использованием звуковой и световой сигнализации, а также запустит вытяжную вентиляцию, чтобы уменьшить содержания метана и угарного газа в воздухе.
Правила эксплуатации
Во время эксплуатации газового котлоагрегата открытого типа нужно гарантировать достаточную подачу воздуха, для того чтобы обеспечить полноту сжигания газа.
В противном случае КПД агрегата будет низким, а объем несгоревшего газа большим, с возможным выбросом в помещение. В топках закрытого типа, также важно следить за достаточностью воздуха и работоспособностью дутьевого вентилятора. Основные правила по безопасной эксплуатации отопительного котла, работающего на газовом топливе при возникновении запаха газа:
- немедленно перекрывают газовый кран на горелочное устройство;
- открывают окна для проветривания;
- в котлах закрытого типа включают принудительную вентиляцию в системе дымохода газового котла;
- не пользуются электровыключателями и спичками;
- немедленно перекрывают открытое пламя;
- сообщают об аварийной ситуации в газовую службу.
Автономное отопление набирает популярность, для многих домовладельцев оно стало такой же необходимостью в холодный период года, как система кондиционирования летом – доступный уровень комфорта в жилых помещениях, обеспечивающий нормальную жизнедеятельность.
Главную функцию в этом выполняют современные котельные установки – технологичные, инновационные агрегаты способные решать многоуровневые тепловые задачи.
Газовые котлы используются для двух целей:
- Отопление (помещений, объектов различного назначения);
- Нагрев воды (для приема ванной, мытья посуды и т.д.).
По принципу работы и в зависимости от целей газовые котлы подразделяются на:
- Одноконтурные;
- Двухконтурные.
В данной статье нами будет рассмотрено все на примере устройство двухконтурного газового котла, а также принцип его работы.
Основная конструкция газового котла
Внешнее устройство такого газового котла включает в себя:
Корпус, защищающий сам котел от огня и от посторонних вмешательств для его качественной работы
- Панель управления для ввода определенных команд, регулирующих температуру в отоплении, соответственно, и температуру нагрева воды. По дизайну панель управления может состоять как из каких-либо поворотных ручек, так и из сенсорных кнопок
- Дисплей, наглядно отображающий ту температуру, которую мы задали с помощью панели управления, на какой стадии в текущий момент находится отопление, возможные ошибки и сбои в системе, с помощью чего можно определить, какие именно неполадки возникли с котлом
- Манометр (механический или электронный), с помощью которого мы можем увидеть давление жидкостей в системе отопления.
Стоит отметить, что современные котлы работают только в замкнутых системах с созданием давления воды в этой системе от 1 до 2 атм.
Внутреннее устройство газового котла включает:
- Первичный теплообменник
- Газовая горелка
- Насос
- Газовая арматура
- Вторичный теплообменник
- Трехходовой клапан
- Турбина (дымосос)
Рассмотрим принцип работы газового котла, подробно разбирая каждый элемент внутреннего устройства:
Первичный теплообменник
теплообменник газового котла
Является определяющим элементом в работе котла, служит для передачи тепла от огня отопительной жидкости далее в систему отопления. Устройство такого теплообменника, как правило, одинаково для всех типов котлов всех производителей. Внешне это труба из меди, внутри которой протекает отопительная жидкость. Подобные теплообменники называются «медными». Так как теплообменник расположен над пламенем горелки, тепло огня нагревает медную трубу, которая передает тепло отопительной жидкости. Примечательно, что именно медь была выбрана в качестве металла, успешно справляющего с задачей удержания тепла и при необходимости достаточно быстрой его потерей, т.к. обладает высоким коэффициентом теплопередачи. Также медь не быстро ржавеет, за счет чего срок ее функциональности является достаточно высоким. Помимо медной трубы теплообменник оснащен специальными пластинами, которые помогают плавно распределить все тепло от огня, тем самым способствуя равномерному нагреву теплообменника.
Газовая горелка
горелка газового котла
Принцип устройства горелки газового котла подобен горелке газовой плиты с разницей лишь в габаритах и внешнем виде. Как и в газовой плите, чем больше мощность котла, тем больше по размеру горелка. Примечательно, что размеры горелки напрямую совпадают с размерами теплообменника, что позволяет котлу быть эргономичным. Такой тип горелки называется «инжекционным». Принцип работы его заключается в том, что в горелку подается газ и первичный воздух. Внутри нее происходит смешение и образование газовоздушной смеси. Далее приготовленная смесь выходит через отверстия в горелке, смешивается со вторичным воздухом и попадая в камеру сгорания, поджигается с помощью электроподжига, имеющегося у каждого котла. Камера сгорания, как правило, закрыта специальными крышками и защищена от утечки тепла и перегрева корпуса асбестовыми пластинами. При горении газа происходит образование огня и дыма.
Насос
Насос в газовом котле
Служит для предания движения теплоносителю. Это устройство заставляет циркулировать отопительную жидкость от нагретого первичного теплообменника в радиаторы, нагревать их и двигаться обратно для нагрева. Насос, как правило, имеет несколько скоростей и настраивается сервисным инженером, исходя из размеров вашей системы отопления.
Слишком высокая скорость насоса может создать дополнительный шум и снизить КПД котла. А слишком малая – приведет к неравномерному нагреву радиаторов. Поэтому для правильной настройки очень важно обращаться к квалифицированным инженерам сервисных служб.
Газовая арматура
Управляется автоматикой котла и отправляет в камеру сгорания столько газа, сколько необходимо сжечь в конкретный момент. Позволяет при смене параметров управлять мощностью котла. От правильного принципа работы арматуры зависит экономичность газового котла, поэтому хотелось бы лишний раз отметить, что для ее успешной настройки необходимо обращаться именно в сервисный центр.
Вторичный теплообменник
Отвечает за нагрев воды для хозяйственных нужд. Рассматривая устройство газового котла, стоит отметить, что данный элемент сделан из пластин пищевой нержавеющей стали. С одной стороны по теплообменнику движется нагретая отопительная жидкость, а с другой – холодная вода. Встречаясь, отопительная жидкость через тонкий слой металла передает свое тепло холодной воде. Таким образом вода нагревается, попадая затем в краны потребителей. При этом отопительная жидкость теряет свою температуру, поступая в первичный теплообменник для последующего нагрева. Такой теплообменник имеет от 8 до 30 чередующихся слоев и позволяет нагревать достаточно большое количество воды.
Трехходовой клапан
трехходовой клапан газового котла
Это устройство, с помощью которого отопительная жидкость вообще имеет возможность изменять свое направление. Либо оно пускает ее в систему отопления для нагрева радиаторов, либо – в пластинчатый теплообменник для нагрева воды.
Турбина (дымосос)
Турбина газового котла
Обычно используется для того, чтобы развить наибольшую мощность котла, либо моментально нагреть воду или дом. В устройстве газового котла турбина выполняет функцию дымососа (удаляет продукты сгорания).
Итак, нами были рассмотрены основные элементы, входящие в устройство газового котла, а также рассмотрен принцип работы газового котла. Практически все газовые котлы имеют один и тот же набор элементов, а стоимость, как правило, варьируется только в связи с разницей габаритов котла и материала, из которого он выполнен.
Как правильно выбрать газовый котел?
Читайте так же:
Все вопросы организации автономного теплоснабжения и подготовки горячей воды решаются приобретением одного котла, способного обслужить обе системы. Не зная принцип работы двухконтурного газового котла отопления, было бы нелогичного не только совершать покупку, но и эксплуатировать агрегат. Согласны?
Мы расскажем о схеме работы отопительного прибора, рассмотрим все его слабые и сильные стороны. Понимая основу действия оборудования, можно без труда пользоваться всеми его преимуществами. А в случае необходимости получится вовремя выявить сбои в работе, понять и устранить причины их происхождения.
Устройство котла для обслуживания двух контуров
Двухконтурный газовый генератор тепла отличается от одноконтурного аналога тем, что вместо одного теплообменника, имеет два, именуют их в технической терминологии первичным и вторичным.
Первый, т.е. первичный теплообменник, расположен непосредственно в зоне горения пламени. Его задача заключается в нагреве теплоносителя для функционирования отопительной сети. Вторичный теплообменник отвечает за работу ГВС.
Стабильная работа отопительного прибора возможна при слаженной работе всех его составляющих. Информация об основных функциональных узлах поможет понять принцип работы оборудования
В конструкцию любого двухконтурного агрегата входят следующие стандартные элементы:
- Камера сгорания с горелочным блоком;
- Теплообменники;
- Устройства управления и защиты оборудования.
Чтобы разобраться в особенностях устройства газовых котлов двухконтурной разновидности, остановимся подробно на каждом из его конструктивных элементов.
Виды газовых горелок для двухконтурных котлов
Горелка газового котла отвечает за получение достаточного объема тепла, необходимого для функционирования отопления и контура поставки горячей воды. Тепловая энергия получается за счет сжигания топлива. Помещают горелку в камеру сгорания, в которую кроме газа нагнетается воздух. Он нужен для процесса горения.
В зависимости от рабочих режимов горелки можно классифицировать по следующим видам:
- Одноуровневая горелка. Агрегат с подобной горелкой может работать всего в двух режимах – «Стоп» и «Пуск». Подобные котлы, несмотря на низкую экономичность и сниженный ресурс эксплуатации пользуются популярностью благодаря простоте конструкции и невысокой стоимости.
- Двухуровневая горелка. Отопительный прибор с такой горелкой может работать на полной и половинной мощности. Его преимущества ощутимы в теплое время года, когда для подогрева не слишком холодной воды нет необходимости эксплуатировать прибор на полной мощности.
- Модулируемая горелка. Умная система котла с подобной горелкой позволяет производить настройку и регулировку мощности. Такой котел характеризуется высоким сроком службы и экономичностью, но при этом и стоит на порядок выше агрегатов с одноуровневыми и двухуровневыми горелками.
Горелки делятся на конструкции открытого и закрытого типа. При открытом виде горелки воздух, необходимый для сжигания топлива, поступает непосредственно из помещения, в котором находится котел. Для отведения продуктов сгорания необходим дымоход, который должен обеспечивать достаточную естественную тягу.
Атмосферные отопительные агрегаты оборудуют, как правило, обычной металлической трубой, турбинированные – коаксиальным дымоходом. В зависимости от технических условий помещения дымовой канал ставят вертикально или сооружают под углом. Угловые варианты выводят через стену на улицу или подключают к общественной дымоотводной шахте.
Газовая горелка является основным элементом двухконтурного газового котла, она отвечает за сжигание топлива и получение тепловой энергии в необходимом количестве
Турбинированные котлы оборудованы закрытыми камерами сгорания, в которые воздух не может поступать самопроизвольно. Они безопасней и надежней в эксплуатации, но дороже и сложнее в работе. Котлам с закрытыми горелками кроме дымоотвода нужен канал, по которому в камеру подается требующийся для горения кислород.
Потому и оборудуют турбинированные котлы коаксиальными трубами, ведь помимо вывода дыма они еще и втягивают с улицы свежий воздушный поток. Бывает, что для нормальной работы к закрытой камере сгорания подсоединяют два коаксиальных дымохода. Вдобавок всю конструкцию дополняют трубой для подачи воздуха.
Все подобные модели котлов оборудованы вентиляторами, обеспечивающими движение дыма, многоуровневыми системами защиты, автоматикой. Для работы перечисленных приборов и систем нужна электроэнергия. Их минусом считается энергозависимость, увеличивающая эксплуатационные расходы.
Разновидности теплообменников газовых агрегатов
Если с помощью горелки производится сжигание топлива с целью получения тепла, то теплообменник обеспечивает получение этого тепла для дальнейшей передачи воде. Как уже упоминалось, в конструкции двухконтурника присутствуют первичный и вторичный теплообменники.
Первичный теплообменник располагается непосредственно над горелкой и представляет собой оребренную трубку, изогнутую в виде змейки. Под действием пламени вода в теплообменнике нагревается и движется через трехходовой клапан далее в разводку отопительной системы.
Вторичный теплообменник собой представляет систему волнистых пластин, которые собраны в единый блок с двумя парами отверстий. Каждой паре отверстий отведены свои функции.
Через одну из пар протекает вода из водопровода, а через вторую движется теплоноситель, поступающий в отопительный контур. Подобная система из пластинчатого и трубчатого теплообменников именуется сдвоенной.
Первичный и вторичный теплообменник объединены в одну систему, правильность работы которых обеспечивает специальных трехходовой клапан
Существуют отопительные приборы, в которых вместо сдвоенной системы используется битермический теплообменник сложной конфигурации. Такой теплообменник изготавливают из меди, он представляет собой пару трубок, расположенных одна в другой. По внешней трубке движется теплоноситель, а по внутренней – вода для обеспечения работы ГВС.
Битермический теплообменник нагревателя теплоносителя и воды отличается сложной конфигурацией, когда трубка одного контура помещается в трубку другого контура
Котлы с битермическим теплообменником более сложны в эксплуатации, так как оба теплообменника представлены единым блоком, что затрудняет его очистку от накипи. Но такие отопительные приборы пользуются спросом, так как отличаются малыми габаритными размерами и высокой скоростью нагрева воды.
Автоматика или блок управления котла
Автоматика котла отвечает за безопасную и стабильную работу. Она осуществляет контроль температуры воды в компонентах ГВС, поддерживает температуру теплоносителя в линиях теплоснабжения. Автоматика газового котла не допускает работу отопительного прибора в случае опасных ситуаций.
Агрегат прерывает работу или не включается в таких случаях:
- Сниженное давление в газовой системе;
- Отсутствие тяги;
- Отсутствие или критический перегрев теплоносителя.
Блок управления, контролирующий работу устройств защиты и автоматизации процесса, представлен набором переключателей, микросхем или их комбинацией. Помимо обеспечения безопасности и контроля температурного режима он следит за работой циркуляционного насоса и вентилятора.
Современные газовые котлы отличаются наличием интеллектуального управления, в программном обеспечении которых присутствуют различные режимы эксплуатации.
Принцип работы и специфика
Многие владельцы газового оборудования даже не задумываются о том, как реально работает газовый котел двухконтурного типа. Они ошибочно полагают, что нагрев воды и отопительного контура происходит одновременно. На самом деле все выглядит не так радужно.
Двухконтурный газовый котел не может одновременно работать в двух режимах, обеспечивая работу систем отопления и ГВС. Это и подтверждается наличием в его устройстве трехходового клапана
В нормальном режиме котел постоянно работает лишь для нагрева теплоносителя, циркулирующего в системе. При этом частота включения и интенсивность горения пламени контролируются датчиком температуры. Одновременно с горелкой производится и запуск циркуляционного насоса, если действие отопительной системы не основано на естественной циркуляции теплоносителя.
Пространство в нижней части настенного котла предназначено для подводки газа, подключения холодной воды, а также отводов системы ГВС и отопительного контура
По сути, когда температура теплоносителя достигнет заданной величины, датчик посылает сигнал о снижении активности горелки. До тех пор, пока температура не опустится до заданной величины, котел будет находиться в пассивном режиме. Потом снова поступает команда от датчика автоматике на активизацию клапана подачи топлива.
Схема действия двухконтурного котла
Наличие системы ГВС немного усложняет схему работы газового котла двухконтурного типа. Нагретый горелкой теплоноситель, двигаясь по теплообменнику, обеспечивает нагрев пластинчатого теплообменника, по которому движется вода из водопровода.
Конструктивная схема двухконтурного газового котла с и битермическим и двумя обычными теплообменниками. В первом варианте нет необходимости в использовании двух теплообменников
Одновременное использование двухконтурной модели в режиме отопления и горячего водоснабжения невозможно. При активизации крана горячего водоснабжения благодаря трехходовому термостатическому клапану прекращается циркуляция теплоносителя по магистралям отопления. Котел переходит в режим перемещения воды по контуру с пластинчатым теплообменником, которым производится нагрев воды для бытовых нужд.
При значительном потреблении горячей воды на длительное время может быть парализована работа котла с ориентацией на отопление. Решить проблему можно двумя путями – предусмотреть установку более мощного отопительного прибора или включить в схему обустройства бойлер косвенного нагрева.
При активном использовании системы ГВС возможна установка двухконтурного котла со встроенным бойлером. В этом случае немного увеличивается расход топлива за счет того, что в паузе между циклами работы отопительной системы энергия горелки используется для поддержки температуры воды в дополнительном газовом водонагревателе.
Определенный запас горячей воды во встроенном бойлере позволяет использовать систему ГВС без отключения контура отопления. В результате обе системы работают поочередно, при этом отсутствует фактор перегрева жидкости и продлевается срок жизни теплообменника.
Котел со встроенным штатным бойлером не только обеспечивает достаточный запасной объем горячей воды, но и помогает избежать длительного отключения контура отопления
Встроенный штатный бойлер позволяет в любое время получить горячую воду нужной температуры, запас которой обеспечивается в автоматическом режиме. В то время, как проточной системе ГВС требуется несколько минут для нагрева воды до требуемой температуры.
Типы исполнения газовых котлов на два контура
Особенности работы газового оборудования во многом определяется вариантом исполнения отопительного прибора. Современные котлы выпускаются в двух форм-факторах – напольные и настенные.
При выборе варианта исполнения нужно ориентироваться на размер отапливаемой площади, активность использования системы ГВС. Нужно понимать, что настенные котлы являются более компактными, но при этом имеют гораздо меньшую мощность.

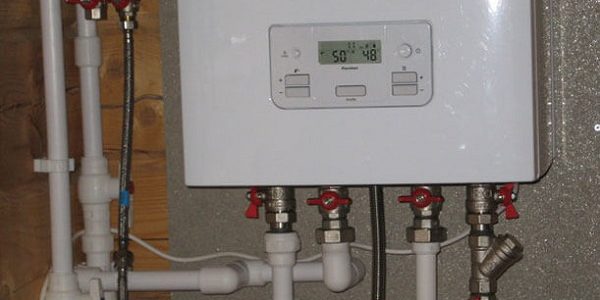

Настенный газовый котел двухконтурного типа отличается компактными размерами и современным дизайном, но эффективен только при отоплении помещений небольшой площади при умеренном потреблении горячей воды
Выбор настенного двухконтурного котла может быть оправданным, если отапливаемая площадь не превышает 200 кв.м, а суммарная производительность системы ГВС не более 14 л/мин.
Малогабаритные размеры настенного котла хоть и кажутся достоинством, на самом деле скрывают в себе много минусов. Компактность достигается за счет использования более тонких трубок теплообменника. Помимо того, что они имеют меньший срок службы, есть вероятность их засорения.
В напольных установках применяются более массивные и надежные чугунные теплообменники. Это не только увеличивает степень надежности работы отопительного прибора, но и продлевает срок его службы.
Достоинства и недостатки двухконтурных приборов
Достоинства двухконтурного отопительного агрегата состоят в следующем:
- Экономичный расход топлива. Направлением для сравнения является использование двухконтурного котла или одноконтурного с бойлером косвенного нагрева.
- Компактные размеры. Подавляющая часть двухконтурных котлов представлена настенными отопительными приборами. Их легко разместить как в подсобных помещениях, так и в малогабаритной кухне.
- Универсальность. Нет необходимости покупать дополнительное оборудование и решать вопросы с его совместимостью с котлом.
В одном агрегате уже удачно объединены в единую автоматизированную систему проточный водонагреватель, отопительный прибор и циркуляционный насос.
Очевидно, что наряду с достоинствами, присутствуют и свои недостатки:
- Невозможность одновременного действия отопления и контура ГВС. В связи с этим значительное потребление горячей воды может стать причиной снижения температуры в доме.
- Ограничения мощности настенных моделей. Компактные настенные котлы из-за минимальных размеров горелки не в состоянии обеспечить требуемый температурный режим при максимальном напоре. Подобный недостаток наблюдается при удаленном размещении точек водозабора.
- Чувствительность к качеству воды. Вторичный пластинчатый теплообменник требователен к качеству потребляемой воды. Наличие примесей становится причиной использования средств снижения ее жесткости, и проведения очистки теплоносителя.
Еще одним критерием оценки двухконтурного котла является его стоимость. Цена двухконтурного отопителя выше цены одноконтурного аналога.
Однако если рассматривать наличие системы ГВС и пути решения вопроса в случае установки одноконтурного котла, то при включении в схему сборки бойлера косвенного нагрева цена двухконтурника будет ниже.
Выводы и полезное видео по теме
С конструктивными составляющими и принципом действия газового нагревательного оборудования ознакомит следующий ролик:
Обвязку двухконтурного газового котла представит автор видео:
Детальное знакомство с особенностями и принципом действия двухконтурных газовых агрегатов дает возможность определить достоинства их эксплуатации. Приобретение таких отопителей поможет сэкономить на покупке дополнительного оборудования, необходимого для организации системы ГВС.
При поломке одного из контуров возможна эксплуатация другого, а замена контура всегда обойдется дешевле ремонта отдельной нагревательной установки. Двухконтурный котел можно использовать и в теплое время года, эксплуатируя его лишь в режиме нагрева воды для бытовых нужд, в чем и заключается удобство и экономичность в сравнении с покупкой отдельных агрегатов.
Расскажите о том, как выбирали двухконтурный котел на газу для обустройства собственного дома/квартиры/дачи. Что для вас стало решающим критерием в выборе? Делитесь, пожалуйста, полезными сведениями по теме, фотоснимками в расположенном ниже блоке, задавайте вопросы.
Создание автономной отопительной системы на базе газового котла позволяет решить массу проблем с обогревом дома.
Нет нужды постоянно следить за количеством топлива, общий контроль за работой системы сводится к минимуму.
Кроме того, конструкция газового котла позволяет совместно с отоплением дома обеспечить подачу горячей воды, что увеличивает комфорт проживания до максимума.
Возможность решить все проблемы с помощью оного компактного устройства привлекает многих пользователей, хотя в этом вопросе есть и некоторые ограничения, обусловленные особенностями конструкции котла.
Рассмотрим этот вопрос внимательнее.
Особенности двухконтурного газового котла, в чем отличие от одноконтурного
Двухконтурный газовый котел — это доработанная конструкция одноконтурного агрегата. Оба вида ориентированы в первую очередь на выполнение базовой функции — нагрев теплоносителя для системы отопления.
Подача ГВС становится возможной благодаря наличию горячего теплоносителя (ОВ), второй контур является конструкционным дополнением к основному составу узлов и деталей.
Функция реализуется с помощью вторичного теплообменника, установленного между выходом первичного узла и трехходовым краном.
Проходя через первичный (основной) теплообменник, теплоноситель получает избыточное количество тепловой энергии, которое регулируется в трехходовом кране путем подмешивания определенного количества более холодной обратки.
Эта энергия пропадает зря, поэтому установка вторичного теплообменника не нарушает общую схему работы котла.
Горячий теплоноситель отдает излишки энергии на подготовку ГВС, и единственным изменением становится корректировка режима работы трехходового крана.
Существуют двухконтурные котлы с совмещенным (или битермическим) теплообменником, который способен нагревать теплоноситель и ГВС одновременно.
Устройство
Двухконтурный котел состоит из следующих узлов:
- Газовая горелка. Она выполняет основную функцию — является источником тепла.
- Первичный теплообменник. Представляет собой медный или стальной змеевик, по которому движется теплоноситель, нагреваемый в пламени горелки.
- Вторичный теплообменник. Чаще всего он имеет пластинчатую конструкцию, изготовлен из нержавеющей стали. Производит нагрев ГВС в проточном режиме.
- Газовая аппаратура. Это важный узел, который обеспечивает подачу, регулирование и прочие действия с газом. Здесь же находится газовый клапан, отвечающий за блокировку подачи при возникновении необходимости.
- Циркуляционный насос. Он отвечает за перемещение теплоносителя по системе с одинаковой скоростью. Существуют энергонезависимые котлы, рассчитанные на естественную циркуляцию жидкости в системе, но большинство пользователей предпочитает устанавливать внешние циркуляционные узлы для активизации работы.
- Вентилятор турбонаддува. Он нужен для подачи воздуха в камеру сгорания. Выполняются сразу две функции — обеспечивается наличие кислорода для нормального горения газа и создается избыточное давление, вытесняющее дым и прочие газы, образующиеся при сжигании топлива. Турбовентилятор заменяет естественную тягу, которая используется в атмосферных котлах. Она неустойчива, не поддается регулировке и зависит от массы внешних факторов.
- Трехходовой кран. Это узел чисто механической конструкции, обеспечивающий подмешивание к горячему теплоносителю холодного обратного потока. Используется во всех видах и типах котлов, одно- и двухконтурных, энергозависимых и независимых.
- Плата управления. Это «мозг» газового котла, производящий регулировку, контроль и прочие управляющие функции. Важным элементом платы является система самодиагностики — сеть датчиков, расположенных на всех основных узлах и выполняющих сторожевые функции. При возникновении каких-либо неполадок, датчики подают сигнал на плату управления, которая, в зависимости от сути проблемы, либо оповещает владельца о появлении неполадок с помощью буквенно-цифрового кода на дисплее, либо сразу блокирует работу котла во избежание аварии.
В каких режимах он может работать?
Существует два основных режима работы двухконтурного газового котла:
- Зимний режим. Это полноценная работа всех систем агрегата — нагрев теплоносителя, подготовка горячей воды с заданными параметрами.
- Летний режим. В теплое время года отопительный контур отключается, активным остается только нагрев ГВС.
Перевод из одного режима в другой производит сам пользователь, это стандартная процедура, не требующая вмешательства специалистов. Владелец сам решает, когда можно отключить отопление и кода его надо запускать.
При этом, подача горячей воды нужна круглый год, поэтому контур ГВС работает всегда, хотя, если в нем отпала необходимость, нагрев воды также можно отключить.
Существует еще один, защитный режим работы газового котла. Он предназначен для исключения замерзания теплоносителя в системе при понижении температуры до установленного предела.
В подобных ситуациях происходит запуск усиленной циркуляции, когда циркуляционный насос начинает гонять ОВ по системе с повышенной скоростью и не дает ей замерзнуть.
В российских условиях подобная функция весьма полезна и позволяет избежать серьезных проблем.
Принцип работы
Рабочий процесс основан на работе первичного теплообменника. Теплоноситель поступает в него и получает определенную температуру в пламени горелки. Она конструктивно совмещена с первичным теплообменником, находится в его нижней части, что обеспечивает максимальную эффективность нагрева.
Затем ОВ выходит из первичного и сразу поступает во вторичный теплообменник. Чем короче путь из одного устройства в другое, тем меньше теплопотери при транспортировке ОВ и тем выше эффективность котла.
Отдав некоторую часть тепла, ОВ проходит в трехходовой кран, где окончательно настраивается ее температура, после чего выводится в отопительный контур.
Циркуляционный насос обеспечивает подачу теплоносителя в стабильном режиме, а вентилятор турбонаддува выполняет дымоудаление и обеспечивает процесс горения.
ОБРАТИТЕ ВНИМАНИЕ!Существуют конденсационные котлы, в которых нагрев теплоносителя происходит поэтапно — сначала он получает энергию от конденсата, осажденного из дыма, а затем нагревается в обычном режиме. Это относительно новая технология, которая позволяет экономить топливо и увеличить срок службы узлов котла. Однако, она работает только в низкотемпературных системах и в российских условиях бесполезна.
Как работает двухконтурный котел с биотермическим теплообменником
Битермический теплообменник представляет собой змеевик, изготовленный из коаксиальной трубы. Несколько упрощая, это два трубопровода, вставленных один в другой.
По внешнему объему перемещается теплоноситель, а по внутреннему — вода для контура ГВС. Такой способ нагрева существенно меняет качество работы котла — эффективность возрастает, количество горячей воды увеличивается и позволяет удовлетворить потребности большой семьи.
Однако, битермический теплообменник обладает существенным недостатком — сложность организации внутреннего пространства трубки значительно затрудняет промывку.
Все известковые отложения, которые довольно быстро появляются на внутренней поверхности трубы, необходимо периодически удалять, иначе она перекроют сечение теплообменника полностью.
Кроме того, с увеличением толщины известкового слоя падает эффективность нагрева — отложения начинают работать как теплоизолятор. Пользователю приходится увеличивать подачу газа, чтобы скорректировать режим работы котла.
ОСТОРОЖНО!В результате теплообменник быстро выходит из строя из-за чрезмерного нагрева снаружи и большого количества накипи внутри.
Промывку такого теплообменника выполняют далеко не все сервисные центры, а конструкция некоторых котлов такова, что проще поменять, чем демонтировать и установить обратно один и тот же узел.
Недостаток битермических теплообменников целиком относится к эксплуатационным вопросам. С точки зрения эффективности такая конструкция весьма удачна и позволяет увеличить объем горячей воды, доступный для единовременной выдачи без потери температуры в отопительном контуре или самого ГВС.
Принцип работы котла с проточными нагревателем
В данном случае имеется в виду пластинчатый теплообменник, хотя и битермическая конструкция является проточной. Пластинчатый теплообменник обладает высокой эффективностью, но относительно малой производительностью.
Принцип его работы заключается в пропускании двух потоков в перпендикулярном направлении между пачкой из металлических пластин, соединенных таким образом, что потоки не смешиваются. Большая площадь пластин обеспечивает высокую эффективность теплопередачи, что позволяет готовить горячую воду в проточном режиме, т.е. на ходу.
При небольших размерах это устройство поднимает температуру холодной воды до 50° и выше, на что способно только высокоэффективное устройство.
На выходе из первичного теплообменника горячий теплоноситель пропускается через вторичный теплообменник. Одновременно через него походит поток воды, который получает заданную температуру и поступает на приборы водоразбора.
ВАЖНО!Единственными недостатками таких устройств являются нестабильность режима нагрева, который зависит о скорости прохождения воды, и необходимость периодической очистки от известковых отложений.
Работа с накопительным бойлером
Накопительный бойлер — это емкость, внутри которой проходит змеевик с горячим теплоносителем. Отличие от стандартного теплообменника в объеме и способе нагрева — здесь жидкость статична, она получает тепловую энергию в постоянном режиме.
По мере водоразбора объем вода пополняется и вновь нагревается. При этом, температура ГВС намного ровнее, а количество горячей воды со стабильными параметрами гораздо больше, чем у конструкций с пластинчатыми теплообменниками.
Чаще всего используют внешние накопители, но есть двухконтурные агрегаты со встроенными емкостями. Они эффективны, обладают максимальными возможностями и сроком службы.
Специалисты и рядовые пользователи отзываются о подобных конструкциях как о наиболее предпочтительных вариантах.
Полезное видео
В данном видео вы узнаете о принципе работы двухконтурного газового котла отопления:
Заключение
Двухконтурный газовый котел позволяет получить максимальный набор функций в одном устройстве.
Это удобно, позволяет сэкономить жилое пространство, сконцентрировать всю аппаратуру благоустройства дома в одной точке. Однако, имеются и некоторые недостатки, возможности двухконтурных котлов имеют свои пределы, о которых надо иметь точное представление.
Это поможет сделать правильный выбор и получить наиболее удачный вариант конструкции газового котла.
/—> 2019-06-03Используемые источники:
- https://cosmo-frost.ru/gazovye-kolonki-i-kotly/ustrojstvo-gazovye-kolonki-i-kotly/kak-rabotaet-gazovyj-kotel-kak-ustroen/
- https://kotle.ru/gazovye-kotly/ustrojstvo-gazovogo-kotla
- https://eurosantehnik.ru/ustroistvo-gazovogo-kotla.html
- https://sovet-ingenera.com/otoplenie/kotly/printsip-raboty-dvuhkonturnogo-gazovogo-kotla-otopleniya.html
- https://expert-dacha.pro/otoplenie/kotly-ot/gazovye-k/printsip-raboty-dvuhkonturnogo.html
