Устройство сливных коммуникаций только на первый взгляд кажется примитивной задачей, не требующих особых знаний и навыков. На самом деле здесь есть свои тонкости. Самая распространенная ошибка неопытных сантехников – неверно рассчитанный уклон канализационных труб, так называемых «лежаков», при котором сильно снижается эффективность работы системы, а в особо сложных случаях происходит обратный заброс сточных вод.

Уклон канализации на 1 м: СНиП и общие правила

В отношении трубопроводов, по которым жидкость (тем более жидкость с твердыми включениями) стекает в централизованную канализацию или септик, действуют определенные правила:

• уменьшение диаметра трубы требует увеличения ее уклона и при этом меньшего процента заполнения;
• если диаметр трубы рассчитан неправильно, то правильно выбранный уклон не спасет ее от засорения и недостаточно быстрого стока отходов;
• увеличение угла наклона труб выше нормального приводит к тому, что вода не успевает смывать органические отложения со стенок, возможно также полное перекрытие зева трубы и срыв водяных затворов.

Таким образом, максимальный и минимальный уклон канализационных труб для самотека (самотечной системы, стока без создания избыточного давления) определяется по таблицам, составленным на основании длительных наблюдений и экспериментов.

При расчетах необходимо учитывать, что, в зависимости от источника справочной информации, угол уклона может даваться в градусах (отклонение осевой линии трубы от горизонтали), миллиметрах на метр длины участка трубопровода или в виде дроби. В последнем случае дробь – это отношение перепада высот на участке трубы к ее длине.

Табличные данные и расчет

Строительные правила (СП 32.13330.2012, дополненный и переработанный СНиП 2.04.03-85), предлагают минимальные углы наклона для уличных труб и канализационных сооружений разного типа, перечисленные в таблице ниже.

Таблица 1. Уклон элементов внешней канализации в зависимости от назначения и условий использования.

Тип устройства	Диаметр и/или сечение, мм	Минимальный уклон, в долях	Допустимое наполнение, проценты от диаметра или сечения
Каналы для осадков, лотки, дождеприемники	Произвольные	0,001…0,006	70…75
Трубы отвода уличные, квартальные, выделенные	70…75
Присоединения от дождеприемников	Произвольный	0,02	70…75

Примечание: для трубопроводов круглого сечения принимается максимальное заполнение 70%, для прямоугольных – до 75%. Дождеприемники открытого типа и с диаметром/сечением свыше 200 мм могут одномоментно заполняться на 100% при условии быстрого стока воды.

Таблица 2. Разница в уклоне уличных канализационных стоков открытого типа в зависимости от облицовки

Для канализационных сооружений, расположенных внутри зданий, правила обустройства описываются СП 30.13330.2012 (обновленный СНиП 2.04.01-85*). Любые такие трубопроводы должны иметь уклон не меньше 0,002.

Расчет минимального уклона канализации ведется из учета скорости течения сливных вод и наполнения трубопровода по формуле

V * √(h÷d) ≥ K

Здесь V – скорость перемещения жидкости по трубе, h – высота наполнения трубопровода по отношению к его диаметру d.

Значение К принимается равным 0,5 для труб из полимерных материалов и 0,6 для любых других.

Данный расчет проводится при условии, что скорость течения жидкости составляет не менее 0,7 м/с, а наполнение составляет как минимум 30%.

Если объем сточных вод недостаточен или нельзя определить скорость течения, минимальный уклон принимается равным 1/D, где D – диаметр трубы. Таким образом, уклон канализационной трубы 110 мм должен в целом составить одну стодесятую на метр длины, то есть 11 мм/1м.

Полезно знать: при устройстве душевого трапа для нормального стока воды обеспечивается уклон пола не менее 0,01…0,02 в направлении приемного лотка.

Для бытовых сантехнических приборов рекомендации даны в таблице 3.

Таблица 3. Необходимые уклоны и диаметры сливных труб в квартире, частном доме

Примечание: для систем «тропический душ», крупногабаритных ванн, домашних бассейнов, а также техники диаметр и уклон труб рассчитываются индивидуально или принимаются по рекомендациям производителя.

С учетом приведенной формулы – перепад высот на метр длины трубы равно 1/D – составим таблицу уклонов канализационных труб по СНиП с учетом принятых в современных условиях популярных диаметров трубопроводов.

Таблица 4. Уклоны канализационных труб на 50 мм, 110 мм, 150 мм и 200 мм.

Диаметр трубы, мм	Длина участка, мм	Минимальный уклон	Средний уклон	Нормальный уклон
50	1000	25	30	35
110	1000	12	20	20
150	1000	7	8	10
200	1000	5	7	8

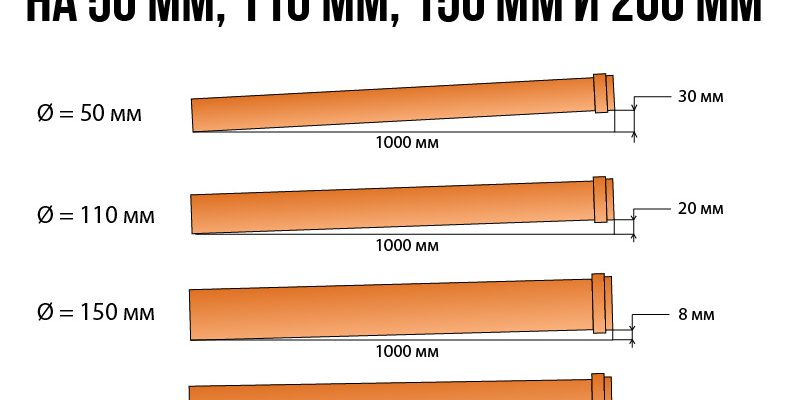

Для наглядности приводим эти значения в виде памятки

Таблица 5. Уклоны и скорость трубопроводов большого диаметра.

Таблица 5. Уклоны и скорость трубопроводов большого диаметра.

Следует учитывать также, что включение в систему стиральной машины, посудомоечной машины, другой мощной водопотребляющей техники, увеличивает скорость стока. Соответственно, рекомендованный в таблице 3 диаметр трубы увеличивается на 10…30%. При этом при невозможности увеличения диаметра уклон канализационной трубы 50 на метр принимается средний или нормальный, но не минимальный.

При монтаже наружных сетей для частного дома применяются обычно трубы диаметром 110 мм, причем риск замерзания трубы требует обязательно увеличения ее диаметра, а также увеличения угла наклона на 10…15% для ускорения стока жидкости.

Заключение

Проектируя канализационную систему в частном доме или квартире, следует не забывать – отказ от соблюдения правил по сохранению правильного уклона трубопроводов приведет к постепенному снижению эффективности системы и необходимости частых ее прочисток.

В процессе устройства канализационной системы необходимо учитывать определенные требования. Важным моментом является уклон канализационной трубы, прописанный в специальных нормативных документах.

Чтобы выполнить устройство канализации правильно, нужно руководствоваться нормами и правилами.

Каким образом подобрать угол наклона?

В процессе прокладки канализации при рассмотрении вопроса наклона труб мастера прибегают к правильным методам устройства уклона, рассмотрим что делать нельзя:

1. Делать уклон, исходя из соображений образования острого угла наклона. С одной стороны, этот способ удобен тем, что вода будет быстрее доходить до пункта назначения. С другой – эксплуатация трубы значительно уменьшится. Частицы мусора, грязи или других нечистот при быстром стоке могут остаться в трубе, что приведет к ее засорению. К тому же, не смогут покинуть трубу фекальные фракции. Особенно негативно повлияет на работу канализации слишком большой угол или контруклон. Таким образом, данный способ не совсем верен, так как стоит принимать во внимание минимальные и максимальные значения угла. Об этом написано в нормативной документации (cмотим ниже).
2. Устроить минимальный уклон или вовсе не принимать во внимание этот пункт при монтаже канализационных стоков. Способ абсолютно неверный, так как игнорирование устройства уклона приведет к застаиванию воды.

Выполнить уклон, исходя из требований нормативов и специализированной литературы. Самый верный способ, которого следует придерживаться.

Для чего рассчитывать уклон?

Застаивания воды. Довольно частая проблема всех, у кого имеется система канализации.

Заиливания. Если подобное случится, то очень скоро придут в негодность воздушные сифоны(обратные клапаны) и вокруг будет стоять неприятный запах. Если же подобная проблема произойдет на стенках магистрального трубопровода, то сломается вся канализационная система.

Прорывов трубопровода.

Благодаря оптимальному потоку жидкости никакого нежелательного скопления не произойдет. Также получится избавиться от коррозии поверхности конструкций.

Ранее при монтаже канализации в многоквартирных домах уклон трубы канализации на 1 метр не рассчитывали, и зачастую его не устраивали. Это приводило к постоянным авариям системы и регулярным ремонтным работам.

Обеспечение уклона требуется не только в городских условиях квартиры. В последнее время сточные системы устраивают в домах частного сектора и даже банях. Вместо обычных выгребных ям стали применяться специальные колодцы (септики) для приема сточных вод.

Возможные уклоны канализации на 1 погонный метр

Два показателя – наибольший и наименьший — определяются по тому, сколько в диаметре принятые трубы. Сам уклон считается из определения на один погонный метр. Так, например, если диаметр конструкций 110 мм, необходимо обеспечивать минимальный уклон величиной 20 мм (2 см). При увеличении размера угол наклона канализационной трубы уменьшается.

Чтобы подсчитать уклон канализации на 1 метр, необходимо вычислить отношение его высоты к длине конструкции. Таким образом, при d50 мм и длиной конструкции в 1 п.м. потребуется обеспечение опустить низ трубы на 0,03 м (3 см).

В нормативной литературе также прописано наибольшее значение уклона, которое не должно превышать 15 сантиметров на 1 м.

Подсчет трубы d110 мм для устройства наружной системы

Чтобы понять последовательность маленьких расчетов, стоит решить одну задачу. Ниже будет рассмотрен расчет уклона канализационной трубы 110 мм для наружной канализации к септику, так как эта конструкция считается наиболее встречаемой при укладке системы. Если читать ГОСТ, то минимальный уклон канализационной трубы равняется 0,02 м (2 см) при расчете на один метр.

Для определения угла уклона, необходимо величину уклона из СНиПа, СП или ГОСТа перемножить с длиной трубы (в данном случае 600 мм). Таким образом, получается выражение 6*0,02=0,12 м. Таким образом, труба длиной 6 метров d110 мм: угол уклона составляет 12 см

С помощью этой формулы можно принять во внимание любую длину трубопровода, будь она хоть 10 метров, хоть 400 сантиметров.

Иногда уклон подсчитывается в градусах, но зачастую такое восприятие неудобно. Существуют также онлайн-калькуляторы для определения нужного наклона. У них имеется программа для расчетов.

Уровень наполняемости

Иногда нормы требуют дополнительного расчета, а именно – определения коэффициента уровня наполненности. Расчет нужен в случае применения следующих материалов:

• Пластика;
• Асбестоцемента;
• Чугуна.

Уровень наполненности позволяет узнать, как быстро должна двигаться вода, чтобы избежать возможного засорения системы. Вычисляется наполненность с помощью следующей формулы:

Y=H/D

• H – уровень воды;
• D – диаметр трубы.

В СНиПе регламентируются два основных числа наполненности труб – максимальное и минимальное. Согласно документации, Y=0,3, когда речь идет о минимальном показателе, и Y=1, когда конструкция заполнена максимально. Последнее число сообщает о том, что уклона нет.

Что касается практических расчетов, то обычно величина наполненности трубы лежит в пределах от 0,3 до 0,6. Зачастую принимают величину 0,5 или 0,6, считая это число оптимальным.

Материал трубы может повлиять на скорость ее заполняемости. Например, при задействовании чугунного или асбестоцементного материала для конструкции, заполнение этой конструкции произойдет достаточно быстро, так как стенки трубы получатся шероховатыми.

Пример расчета уровня наполненности трубы

Использование всех перечисленных выше формул говорит о применении гидравлического способа подсчета наклона труб.

Чтобы стало понятнее, как определять этот коэффициент, стоит рассмотреть наглядный пример. Допустим, в исходных данных имеется трубы диаметром 110 мм с высотой подъема воды H=60 мм. Расчет коэффициента будет выглядеть так:

60/110=0,55. Это число и будет искомым Y.

Далее следует проверить отношение подсчитанного коэффициента к оптимальному показателю расхода воды. Результат должен лежать в пределах:

К≤V√Y

• К – коэффициент уровня наполненности. Оптимальным, как уже было сказано, считается показатель 0,5 для труб из пластмассы и 0,6 – для остальных материалов;
• V – скорость потока;
• √Y – корень из определенного ранее показателя.

По результатам подсчета было определено, что найденный коэффициент проверку прошел.

Уклон при монтаже внутренней канализации

Для устройства канализации внутренней используются трубы из ПВХ материала диаметрами 50мм или 100 мм. В процессе подключения необходимо учесть следующие допустимые требования:

1. При наличии ответвлений, расположенных в горизонтальной плоскости, между ними должен монтироваться косой тройник или крестовина. Эти конструкции являются представителями фитингов. Также эти конструкции необходимы для организации перепадов. При их отсутствии возникнут проблемы с безопасной подачей воды до главного стока.
2. Запрещаются горизонтальные повороты канализационной системы. Поворотные участки не должны образовывать прямой угол.
3. Прямые углы возможны только если присоединение конструкций ведется в вертикальной плоскости.
4. Стандартный склон трубы рекомендуется брать меньшим или равным максимальному значению – 1-2 см на метр погонный.
5. Выпуск канализационной системы должен выводиться за пределы здания с той стороны улицы, где ближе всего расположен общий приемник сточных вод (септик).
6. Между канализацией и трубами горячей и холодной воды должно соблюдаться нормированное расстояние.
7. В подвале требуется устраивать лежак, к которому необходимо подсоединить магистрали со всех стояков. Впоследствии воды будут направлены в ближайший сточный колодец.

Также величина уклона для внутренней бытовой канализации может меняться в зависимости от типа прибора. Например, для унитаза при трубе диаметром 100 мм уклон будет составлять 1:20 (на 1м/2 см). Что касается ванны, то для нее используются трубы 40 мм, а размер уклона – 1:30 (на 1м/ 3 см). Для душа это отношение составляет 1:48, для раковины на кухне – 1:12.

А вот для центрального стояка уклон канализации на 1 метр СНиП не нормирует.

Организация уклона в частном доме

Стоит заметить, что в частном доме организация отведения сточных вод может быть осуществлена:

• Напорным типом. Откачкой сточных вод занимаются насосы, и нет никакой необходимости в расчете уклона, так как его назначение теряет смысл. В качестве насосов иногда используют солофиты или по-английски solofit. Эти агрегаты дополнительно оборудованы специальными измельчителями частиц. Также могут использоваться насосы для откачки фекалий. У них на корпусе пишется буква Ф, обозначающая марку и назначение (ф70, ф100). Однако этот способ довольно затратный, поэтому к нему прибегают не многие.
• Самотечным типом. Данный способ подразумевает самостоятельный стек сточных вод по наклоненным трубам.

Подробнее в статье —Канализация в частном доме — поэтапное устройство своими руками

Безрасчетная методика определения угла наклона

С помощью формул определить величину наклона трубы собственных домов или дач не получится, так как без специальных приборов не получится узнать о возможной степени заполняемости труб. Поэтому, чтобы определить уклон канализации на 1 метр для частного дома, прибегают к безрасчетной методике.

Данная методика подразумевает использование наибольших и наименьших значений уклона. Так, например, для внешней магистрали d110мм применяется уклон не менее 2 см на один п.м. В результате это влияет на организацию разводки трубопровода внутри помещений, и оптимальный уклон будет равняться 0,02 на метр погонный.

Ливневая канализация, и ее уклон

Ливневая канализация необходима для организации удаления вод с крыш домов после осадков в виде дождя или мокрого снега. Основными конструкциями системы являются дождеприемники. Уклон данных конструкций обычно составляет 0,02м (2 см).

Интересно, но иногда сюда можно отнести организацию стока вод от кондиционера.

Особенности монтажа

Для того, чтобы правильно установить ливневки, необходимо учитывать:

• Тип грунта на участке;
• Среднее количество осадков в месяц или год;
• Общую площадь слива;
• Расположение подземных коммуникационных систем.

Если невозможно организовать монтаж канализационной системы строго по нормам, документация позволяет произвести уменьшение уклона дождевой канализации по 2 миллиметра на каждый метр системы. То же самое происходит при обеспечении дренажного стока воды.

Чего стоит придерживаться при определении уклона?

Если учесть все правила СНиПа по организации наклона канализационных труб, общий список будет выглядеть следующим образом:

1. Максимальное значение возможного уклона составляет 15 см.
2. В процессе установки наружной системы канализации требуется учитывать фактор глубины промерзания грунтов.
3. При определении наклона конструкций рекомендуется обратиться за помощью специалистов и дополнительно осуществить проверку расчетов с помощью нормативной литературы. (возможно самостоятельно)
4. При устанавливании канализации в помещении ванной комнаты можно прибегнуть к минимальному уклону, так как нет риска засорить трубу крупными частицами.
5. Определить уклон можно с помощью пузырькового уровня. Его нужно укладывать на место, где находится труба, и в зависимости от положения пузырька рассчитывать величину наклона.

Также перед проведением работ требуется составить план последовательности действий, чтобы избежать возможных ошибок. На план также наносится профиль канализации, и этот пункт прописан ГОСТ 21.604-82.

Если учесть все требования документов, то организовать канализационную систему и обеспечить нормальный уклон получится своими руками.

На какие документы обращать внимание?

Прежде всего, главным документом является СНиП. Таких документов будет несколько. Основные решения и требования по устройству канализационной системы можно подчерпнуть из:

1. СНиП 2.04.01-85 «Внутренний водопровод и канализация зданий».
2. СНиП 2.04.03-85 «Канализация».
3. СНиП 3.05.04-85 «Наружные сети и сооружения водоснабжения и канализации».

Дополнительно можно изучить справочную учебную литературу, методические пособия и рекомендации по прокладке канализационных труб и организации их уклона.

Типы канализационных систем

Для начала необходимо определиться с типом канализационной системы. Сток воды начинается от приборов бытового назначения, и затем, по стоякам, достигает магистральных труб, которые попадают в общий приемник сточных вод. По способу организации канализационной системы выделяют следующие типы:

• Общесплавная;
• Смешанная;
• Раздельная.

В первом случае к одной большой трубе стекаются сточные воды из труб поменьше.

Во втором применяются трубы различных диаметров (32, 40, 100, 150, 160, 200, 250, 300 и т.д. Последние несколько представленных используются для наружного водоотведения, оборудованные перепусками.

Что касается третьего, то это самый сложный тип системы, так как происходит разделение потока сточных вод.

Магистральные трубы обычно прокладываются в подвалах, и идут под землей к общему стоку сливных вод. Подземная прокладка конструкций необходима, чтобы избежать замерзания воды.

Всё полезное о канализации — gidkanal.ru

GidKanal | Яндекс Дзен

При строительстве загородного дома отвод бытовых стоков в централизованные канализационные сети или в индивидуальный септик осуществляется безнапорным самотеком под воздействием гравитационных сил по проложенным трубам. Самотек обеспечивается монтажом канализации с определенным уклоном канализации на 1 метр по СНиП (согласно нормативным требованиям). На этот коэффициент оказывают влияние факторы:

• диаметр трубы;
• материал трубы;
• внутреннее или внешнее расположение трубопровода.

На первый взгляд, несложный процесс монтажа при ошибочном подходе может обернуться некорректным функционированием системы удаления сточных вод.

Главная цель успешного проекта бытовой канализационной системы – это создание быстрого и беспрепятственного отвода сточных вод (с включением твердых фракций) в коллекторы без образования пробок и засоров.

Как укладывать ламинат своими руками — пошаговая инструкция

Защита подвала от грунтовых вод

Как избежать ошибок при устройстве бытовой канализации

Две полярные ошибки при устройстве канализации:

1. Слишком маленький наклон или его отсутствие Маленькая скорость потока, не обеспечивающая смыв плотных фракций со стенок труб, дальнейшее накопление которых приведет к засору. Определенный объем сточной воды с примесями различной плотности не вымывается и остается в трубах, провоцируя заиливание образование неприятных запахов, проникающих в жилые помещения.
2. Слишком большой наклон. Парадоксально, но и тут частые профилактические прочистки гарантированы. Ведь интенсивный поток фекальных вод не успевает захватывать и удалять твердые фекальные фракции, даже напротив, напором будет напрессовывать их на стенки труб. Стыки и запорные клапаны будут работать под постоянной нагрузкой с риском поломки.

Расчет необходимого уклона труб канализации

Абсолютно очевидно, что пропускная способность любой трубы определяется ее диаметром. Отсюда и для каждого сечения будет подбираться оптимальный угол укладки. Большему диаметру соответствует меньший угол. Минимальный уклон канализации на 1 метр по СП для каждого типоразмера труб приведен в таблице:

Диаметр трубы,мм	Минимальный уклон
40	0,025
50	0,02
75	0,013
110	0,01
150	0,007
200	0,008

Что означают эти числовые значения? Например, для трубы D 50 мм на каждый метр ее укладки минимальный уклон – 0,02, или 2 см разницы по высоте обоих концов метрового участка.

Определение уклона внутренней канализации

Нормативы устройства сетей внутренней канализации оговорены в СП 30.13330.2012 Внутренний водопровод и канализация зданий. Актуализированная редакция СНиП 2.04.01-85.

Опорными положениями для проектирования внутренней канализационной сети принимаются следующие положения:

• минимальная скорость прохождения сточных вод – 0,7м/с;
• минимальная заполняемость труб стоками – 30%.

Далее расчет безнапорной канализационной сети проводится по следующей формуле:

в которой

• V – скорость прохождения сточных вод;
• Н – отметка уровня стоков в просвете трубы;
• d – диаметр трубы;
• K – справочный коэффициент, зависящий от материала труб, шероховатости их внутренних поверхностей и гидравлического сопротивления потоку.

Он принимается:

• К = 0,5 для труб из полимеров;
• К = 0,6 для иных материалов.

Но на практике величина и консистенция канализационных стоков не всегда величина постоянная. И обеспечить соблюдение скорости водного потока и заполняемость бытовой канализации удается далеко не всегда.

Если расчетный метод неприменим по причине отсутствия точных данных для вышеуказанной формулы, нерасчетные участки самотечных трубопроводных сетей прокладывают с минимальным углом по формуле 1/D, где параметр D обозначает величину наружного диаметра трубы, исчисляемого в мм.

В большинстве случаев современные внутренние и наружные канализационные сети монтируют из полимерных материалов.

Для устройства внутренней канализационных сетей применяют трубы D 40, 50, 80 мм. Актуализированный Свод Правил от 2012 года не ограничивает их максимальный наклон в сравнении с СНиП, который лимитировал этот показатель.

Минимальные уклоны для труб данных размеров:

• D 40 мм – 0,025;
• D 50 мм – 0,02;
• D 80 мм – 0,125.

Шумоизоляция стен в квартире — современные материалы

Плюсы и минусы акриловых ванн

Утеплитель для стен внутри дома на даче: http://zg-dom.ru/stroitelstvo-doma/stroitelnye-materialy/sovremennyj-uteplitel-dlya-sten-vnutri-doma-na-dache.html

Определение уклона наружной канализации

Требования к внешним сетям канализации регламентируются СП 32.13330.2012 Канализация. Наружные сети и сооружения. Актуализированная редакция СНиП 2.04.03-85.

Для устройства наружной бытовой самотечной канализации загородного дома применяются трубы с минимальным диаметром 150-200 мм.

Наименьшие наклоны соотносятся с допустимыми минимальными скоростями прохождения сточных вод.

Наименьшие наклоны для систем бытовой канализации принимаются:

• D150 мм — 0,008;
• D200 мм — 0,007.

Для отдельных участков сети, в зависимости от локальных условий, при наличии обоснования, допускается принимать в качестве исключения уклоны:

• 150 мм — 0,007;
• 200 мм — 0,005.

Присоединение от дождеприемников следует принимать с уклоном 0,02.

Практические способы выставления угла наклона трубы

Существует несколько практических способов измерения угла наклона канализационной трубы:

1. Пузырьковый уровень, у которого имеются по три метки по обе стороны от пузырька, обозначающие отклонение от горизонта на 1 см.

Уровень выставляется на закрепленную с одного конца трубу, а затем устанавливается необходимый ее наклон, пока пузырек не зафиксируется на требуемой метке.

Устанавливают расчетные метки по обоим концам проектируемого участка сети, по которым затем осуществляют монтаж.</li>Лазерный уровень.</li>Нивелир.</li></ol>

Заключение

Внимательно следуя рекомендациям нормативных документов, вы сможете правильно осуществить монтаж канализации частного дома. Это обеспечит беспроблемное функционирование всей системы.

2016-07-06

Обустройство канализационной системы требует соблюдения определенных нормативов. В частности, очень важен правильный уклон канализационной трубы, который выбирается согласно правил СНиП 2.04.01-85 и 2.04.03-85 (эти документы вы можете посмотреть и скачать у меня абсолютно бесплатно здесь), а также длине коммуникационных трубопроводов.

Как подобрать угол уклона – несколько возможных вариантов

Существует несколько позиций, которыми руководствуются домашние мастера:

1. Сделать угол как можно более острым;
2. Сделать уклон минимальным или вообще пропустить этот пункт при монтаже канализационных стоков;
3. Создавать наклон согласно СНиПам, ГОСТам или специализированным справочникам.

На первый взгляд, излишне острый уклон канализационной трубы поможет воде, требующей очистки, быстрее доходить до пункта назначения. Но с другой стороны, при этом труба подвергается вредному воздействию стоков. Из-за того, что вода проходит по канализации слишком быстро, твердые частицы нечистот, пищевые остатки и прочий мусор, часто сливаемый в унитаз, остаются в трубе. Поэтому максимальный уклон трубы жестко регламентирован. Забегая вперед скажу, что он равен 15 см на 1 метр погонный.

Также проблемой станет заиливание трубы. Со временем канализация забьется и придется работать над её ремонтом. Срок службы такой системы значительно короче стандартного и составляет менее года.

Минимальный уклон или его отсутствие – это грубейшая ошибка при установке канализационного трубопровода. При этом труба не только заиливается, но и практически не очищается естественным путем.

Совет от эксперта: Правильнее всего работать с определенными нормативами, в которых указывается соотношение угла с диаметром и длиной трубы. Конечно, для этого требуется много времени и особая внимательность, но зато после такой кропотливой работы канализация прослужит Вам долгие годы.

Зачем вообще нужен угол уклона трубы?

Использование угла наклона канализационной трубы обязательно использовать для того, чтобы лишить себя следующих проблем:

1. При заиливании трубы срываются воздушные сифоны, которые служат защитой от неприятных запахов в помещении;
2. Заиливание магистральной трубы грозит полным нарушением основных функций канализационных отводов, что, по сути, является прекращением работы системы;
3. Защита подвала жилого дома от протекания и прорывов зависит от правильности уклона.

Видео по теме:

Уклоны канализации и их способы выставления:

и видео

Как выбрать правильный уклон канализации:

Также, если при безуклоновом монтаже пластика нет проблем с коррозией, то у чугунной трубы могут появиться прорехи. Она начнет пропускать воду и нечистоты в подвал.

Раньше в многоэтажных домах канализации не устанавливались с уклоном, поэтому так часты случаи потопления в квартире на первом этаже или прорыва всей канализационной системы.

Как выбрать уклон

Чтобы определить какой должен быть минимальный уклон трубы, который будет оптимальным для Вас, нужно знать длину всей канализационной системы. В справочниках используются данные сразу в готовом виде, их изображают в сотых частях целого числа. Некоторым работникам сложно ориентироваться в такой информации без объяснений. Например, информация в справочниках представлена вот в таком виде как на рисунках ниже:

Минимальный и максимальный уклон канализации на 1 метр погонный по СНиПу

Ниже представлена картинка, на которой показаны, минимальные уклоны в зависимости от диаметра на 1 метр погонный трубы. Например, мы видим, что для трубы диаметром 110 – угол уклона 20 мм, а для диаметра 160 мм – уже 8 мм и так далее. Запомните правило: чем больше диаметр трубы, тем меньше угол уклона.

Например, уклон для трубы диаметром до 50 мм и длиною 1 метр нужен 0,03 м. Как это определили? 0,03 – это соотношение высоты уклона к длине трубы.

ЧИТАЙТЕ более подробно о том как рассчитать уклон канализационной трубыВажно: Максимальный уклон для канализационных труб не должен превышать 15 см на 1  метр (0,15). Исключением являются участки трубопроводов, длина которых меньше 1,5 метра. Другими словами, наш уклон всегда лежит в диапазоне от минимального (представленного на картинке выше) до 15 см (максимального).

Уклон канализационной трубы 110 мм для наружной канализации

Предположим, нужно рассчитать оптимальный уклон для распространенной трубы 110 мм, которая используется в основном в системах наружной канализации. Согласно ГОСТ уклон для трубы диаметром 110 мм составляет 0,02 м на 1 метр погонный.

Чтобы рассчитать общий угол, нужно длину трубы умножить на уклон, указанный в СНиП или ГОСТ. Получится: 10 м (длина канализационной системы) * 0,02 = 0,2 м или 20 см. Значит разница между уровнем установки первой точки трубы и последней – 20 см.

Калькулятор расчет уклона канализации для частного дома

Предлагаю вам протестировать онлайн калькулятор расчета уклона канализационных труб для частного дома. Все расчеты носят примерный характер.

Диаметр трубы	Рассчитанный уклон:– Рекомендуемый уклон:––
Выход из доманиже уровня земли	на глубине см
см
Расстояние до септикат.е. длина трубы	м

Под диаметром трубы понимается диаметр трубы, которая ведет сразу в сливную яму или общую систему канализацию (не путать с фановой).

P.S. Все вопросы и пожелания по данному  калькулятору можете задавать ниже в комментариях к данной статье.

Использование расчетного и оптимального уровня наполняемости

Также у пластиковой, асбестоцементной или чугунной канализационной трубы обязательно должен быть рассчитан уровень наполненности. Это понятие определяет, какой должна быть скорость движения потока в трубе, чтобы она не засорилась. Естественно, от наполненности также зависит уклон. Вычислить расчетную наполненность можно при помощи формулы:

Y=H/D, где

• Н – уровень воды в трубе;
• D – ее диаметр.

Минимальный допустимый СНиП 2.04.01-85 уровень наполняемости, согласно СНиПа – Y=0,3, а максимальный Y=1, но в таком случае канализационная труба полная, а, следовательно, уклона нет, значит нужно выбирать 50-60%. На практике расчетная наполняемость лежит в диапазоне: 0,3<y>gure>Гидравлический расчет на наполняемость и угол уклона</figcaption>

Ваша цель – рассчитать максимально допустимую скорость для устройства канализационного стока. Согласно СНиП, скорость движения жидкости должна быть не менее 0,7 м/с, что позволит отходам быстро проходить мимо стенок, при этом не прилипая.

Примем H=60 мм, а диаметр трубы D=110 мм, материал – пластмасса.

Следовательно, правильный расчет выглядит так:

60 / 110 = 0,55 = Y – это уровень рассчитанной наполненности;

Далее используем формулу:

K ≤ V√ y, где:

• К — оптимальный уровень наполненности (0,5 для пластмассовых и стеклянных труб или 0,6 для чугунных, асбестоцементных или керамических труб);
• V — скорость движения жидкости (минимально берем 0,7 м/с);
• √Y – квадратный корень расчетной заполняемости трубы.

0,5 ≤ 0,7√ 0,55 = 0,5 ≤ 0,52 – расчет верен.

Последняя формула является проверочной. Первая цифра – это коэффициент оптимальной наполненности, вторая после знака равенства – это скорость движения стоков, третья – это квадрат от уровня наполненности. Формула нам показала, что скорость мы выбрали правильно, то есть минимально возможную. В тоже время увеличить скорость мы не можем, так как нарушится неравенство.

Также угол можно выражать в градусах, но тогда Вам будет сложнее переходить на геометрические величины при установке наружной или внутренней трубы. Такое измерение предоставляет более высокую точность.

Таким же образом несложно определить уклон наружной подземной трубы. В большинстве случаев, коммуникации наружного типа имеют большие диаметры.

ЧИТАЙТЕ ТАКЖЕ: диаметры канализационных пластиковых труб: таблица

Следовательно на метр будет использоваться больший уклон. При этом есть еще определенный гидравлический уровень отклонения, который позволяет сделать уклон немного меньшим, чем оптимальный.

Резюмирую скажем, что согласно СНиП 2.04.01-85 пункт 18.2 (норма при установке систем отвода воды), при устройстве угла канализационных труб частного дома, нужно придерживаться таких правил:

1. На один погонный метр у трубы с диаметром до 50 мм, нужно выделять по 3 см уклона, но при этом у трубопроводов с диаметром 110 мм понадобится 2 см;
2. Максимально допустимое значение, как для внутренней, так и для наружной напорной канализации – это общий уклон трубопровода от основания до конца 15 см;
3. Нормы СНиП требуют обязательного учета уровня промерзания грунта для установки наружной канализационной системы;
4. Для определения правильности выбранных углов необходимо проконсультироваться со специалистами, а также проверить выбранные данные по формулам выше;
5. При монтаже канализации в ванной, можно сделать коэффициент наполненности, соответственно и уклон трубы, самым минимальным. Дело в том, что из этой комнаты вода выходит преимущественно без абразивных частиц;
6. Перед работой нужно обязательно составлять план.

Совет от эксперта:

Не стоит путать методику установки канализационных труб в квартире и доме. В первом случае часто используется вертикальный монтаж. Это когда от унитаза или душевой кабинки устанавливается вертикальная труба, а уже она переходит в магистральную, выполненную под определенным уклоном.

Такой способ может быть применен, если, к примеру, душевая или умывальник находится на чердаке дома. В свою очередь, укладка внешней системы начинается сразу же от колец унитаза, септика или умывальника.

Чтобы при установке выдержать нужный угол, рекомендуется заранее копать траншею под уклоном, а по неё натянуть бечевку. Тоже самое можно сделать и по полу.

</y>ДомойКанализационные системыРассчитаем угол наклона канализационной трубы + онлайн калькулятор

В сточных системах обычно используются трубы размерами: Ду 40, Ду 50, Ду 80 и Ду 100 миллиметров с уклонами внутренней канализации на 1 метр по СНиП от 0,035 до 0,02. При этом размер 100 миллиметров применяется для монтажа общего участка на месте схождения линий канализационной системы.

Наружные канализационные сети

Устройство наружных систем удаления отработанной жидкости из дома представляет собой установку безнапорного трубопровода, соединенного с коллектором. Здесь также основным условием успешности в работе является создания определенного угла наклона в сторону слива. Как рассчитать уклон канализации? Можно воспользоваться соотношением:

где:

• V – скорость протока слива, м/сек;
• Н – степень наполнения трубопровода;
• d  – размер  трубы;
• K – коэффициент наклона сточной трубы.

Однако можно решить вопрос проще и произвести расчет уклона канализационной трубы онлайн, воспользовавшись встроенным калькулятором.

Наклон наружной канализации  обеспечивает беспрепятственный сток дворовых и квартальных сетей. Для сечения в 100 миллиметров уклон канализационной трубы на 1 метр по СНиП должен составлять не менее 2 миллиметров. Это обеспечивает бесперебойный и надежный слив стоков любого происхождения.

Основным параметром, учитываемым при расчете уклона, является величина скорости потока воды в трубопроводе. Она также регламентируется нормативными документами, в частности СНиПом «Уклоны самотечной канализации».

Согласно этому своду правил минимальной является скорость протока, составляющая 0,7 метра за секунду. Этот документ регламентирует и другие моменты, такие, как особенности устройства ливневого водосбора на участке.

Одним из основных параметров является величина наполнения сточной системы. В соответствии с нормативами она должна быть более 30% сечения. Показатель зависит не только от скорости прохождения жидкости в трубе, но и ее размера, а также качества внутренней поверхности.

Для контроля угла наклона трубы канализации внутри помещения и вне его применяются уровни различной конструкции:

1. Водяные, в которых имеются две стеклянные вставки по концам гибкой трубки. На них наносится шкала с ценой деления до 1 сантиметра. Показания такого уровня наиболее точны при определении угла уклона. Такой уровень несложно изготовить своими руками.
2. Пузырьковые.
3. Магнитные.
4. Лазерные.

Правила пользования этими приборами изложены в инструкциях по применению.

В многоэтажных жилых домах проток канализируемых вод происходит практически непрерывно, достигая своего максимума в вечернее время.

Смотреть видео

При монтаже сливной трубы в частном доме следует избегать таких ошибок:

1. Не допускается прогиб магистрали между точками опоры. Для этого их нужно устанавливать как можно чаще. Нужно учитывать, что на трубу в траншее будет воздействовать давление грунта, которым канава засыпается по окончании установки.
2. Также недопустимо наличие горизонтальных участков на наружной системе канализации. В идеале наружный участок канализации должна быть прямой.
3. При прокладке стока нужно учитывать сезонные подвижки грунта на участке, то есть – полную гарантию неподвижности слива может дать только его размещение ниже глубины промерзания грунта.

Уклон наружной канализации на 1 метр по СНиП для слива диаметром 160 миллиметров не должен быть менее 0,8 см. Самотечные системы это традиционное решение для организации сбора и слива сточных вод. Уклон канализации в частном доме  обеспечивает длительную эксплуатацию системы и позволяет избежать засоров.

При большом угле наклона может получаться захлест канала по полному сечению и срыв сифонных пробок на консолях. После этого все содержимое канализации будет поступать внутрь жилого помещения. Нужно также учитывать, что излишний уклон увеличивает скорость потока слива, создавая при этом шум.

Наклон канализации в частном доме – делаем своими руками

Современный частный дом принято оборудовать системой слива. Даже если магистраль городской канализации находится на значительном отдалении, устанавливаются септики или оборудуются специальные емкости для их накопления.

Правила оборудования канализационной сети регламентируется теми же нормативами – уклон внутренней канализации на 1 метр по СНиПам имеет те же значения, что и уклон канализации в квартире городского дома.

Для монтажа внутренней сети применяются те же материалы и  элементы. Теми же остаются и нормы уклона вне жилого дома.

Для наружного контура канализации в частном доме можно использовать трубы размером 100 миллиметров, а при небольшом количестве живущих в доме людей, возможно и применение 80-ти миллиметровых.

Трубопровод протягивается по траншее с глубиной заложения не менее уровня промерзания грунта. Если это покажется чрезмерным (для Подмосковья этот показатель составляет 1,8 метра), можно установить менее глубокую утепленную магистраль или установить на сливной трубопровод греющий кабель с автоматикой включения при понижении температуры грунта ниже нуля градусов.

Требования по углу наклона в частном доме подчиняются тем же нормативам, что и для других устройств.

Все работы по устройству системы слива при загородном доме могут быть выполнены следующим образом:

1. Определить нужные параметры трубопровода для внутренней и наружной сливных систем.
2. Выполнить эскизный проект трубопровода с указанием привязки к горизонту на различных уровнях.
3. Произвести монтаж внутренней канализационной сети с выполнением требований СНиПа. Вывод разводки из внутренних помещений произвести через короткий стояк размером 80 или 100 миллиметров. Стояк через угловой переход впоследствии соединить с наружной частью канализации.
4. Отрыть траншею для прокладки наружной части. При этом нужно учитывать глубину промерзания грунта, если трубопровод не по проекту утепляется. Глубина траншеи выбирается с учетом последующей подсыпки
5. На дно траншеи насыпать слой песка толщиной 15-20 сантиметров, утрамбовать и пролить водой для лучшего уплотнения. Уровень дна траншеи при копке и песчаной подсыпки по отношению к горизонту контролировать с использованием водяного уровня.
6. Установить на песчаную подсыпку опоры для трубопровода. Для этого можно использовать бетонные блоки или кирпичи. При установке нужно руководствоваться требованием по уклону канализационной трубы 110 миллиметров. Количество опор зависит от длины траншей, а расстояние между ними допускается не более метра. Это связано с тем, что на трубу будет оказываться давление от грунта, которым впоследствии зарывается траншея.
7. После укладки трубы на опоры необходимо проверить работоспособность системы пробным пропуском воды по ней. Если выполнено требование наклона канализационной трубы 100 мм и вода проходит по ней без протечек, можно приступать к закрытию траншеи. Сначала трубопровод аккуратно засыпается слоем песка с его трамбовкой по бокам и поверх нее. Закрыв все полностью, производят засыпку траншеи ранее вынутым грунтом и рекультивацию верхнего слоя почвы.
8. При устройстве сложно разветвленной канализационной схемы слива на участке, когда имеются дополнительные источники стоков, используются те же правила по наклону трубы для канализации в частном доме. Но возникает необходимость в устройстве смотровых колодцев в месте пересечения двух или более систем. В таком варианте глубина размещения в месте стыковки согласуется с этим фактором для основной схемы, которая выводит стоки во внешнее пространство.

Если вблизи дома проходит ветвь городской канализации, желательно подключить свой сток именно к ней. Для этого придется получить разрешение от Горводоканала, ведающего системой, понеся при этом определенные затраты. Но при таком случае впоследствии не понадобятся расходы на очистку септика или выгребной ямы.

Нормативные документы по устройству внутренних и внешних сетей

Любые документы, касающиеся  устройства тех или иных  объектов, создаются   на основании длительного опыта, полученного при их строительстве и эксплуатации. Поэтому  не исполнять их требования – себе дороже.

Касательно рассматриваемой темы, таковыми являются:

1. СНиП 02.04,21-85 Водопроводы и канлизация зданий. Он рассматривает правила проектирования, строительства и эксплуатации канализационных систем внутридомового применения.
2. В рекомендациях СНиПа 02.04,03-85 Канлизация. Наружные сети и сооружение рассматриваются вопросы проектировании, постройки и эксплуатации наружных сетей.

В указанных документах можно найти все необходимые требования и допуски.

Максимальный угол уклона

При  строительстве иногда возникает необходимость увеличить угол наклона. Этот вариант также  оговаривается в первом из указанных выше документов. Показатель  максимального уклона канализационной трубы, «с учетом местных условий», может достигать 0,15 метрового размера, то есть до 15 сантиметров на метр трубопровода.

Однако напомним, что в такой ситуации возникает опасность заиливания системы – вода проскочит, загрязнения останутся.

Минимальный угол уклона

На определение значения минимального уклона трубопроводов канализации влияет скорость потока и его сопротивление с внутренней поверхностью трубопровода. Если отклонение по горизонтали будет слишком маленьким, возможно скапливание продуктов жизнедеятельности, что приводит к частому образованию засоров.

Важно также избегать контр уклона канализации, при котором сточные воды начинают двигаться в обратном направлении. Если минимальный наклон не выдержан, со временем канализация может просесть до горизонтального состояния, и даже до склона в обратную сторону.

Минимальный угол уклона для изделий различного диаметра

Стандартная размерность величины оптимального уклона – см/м, то есть на сколько сантиметров должен опуститься метровый участок трубопровода. Данная величина напрямую зависит от диаметра трубопровода, так как элементы разного сечения отличаются различным гидравлическим сопротивлением, а значит, требуют индивидуального подхода.

Так для канализационной трубы диаметром 40 или 50 миллиметров минимальное значение наклона – 0,03 (3 сантиметра на метр трубопровода), уклон канализации 110 миллиметров должен составлять 0,012(1,2 см/м), для 150 мм минимальное значение – 0,007 (0,7 см/м), для 200 мм минимальное значение – 0,005 (0,2 см/м).

Разница обусловлена различным характером движения жидкости в зависимости от сечения. Воде проще перемещаться по трубопроводу большего диаметра, так как потеря давления из-за трения о внутренние стенки трубопровода меньше.

Как провести расчет минимального угла наклона?

Минимальный уклон канализации в градусах не измеряется, во всей справочной литературе значение минимального наклона канализации приводится в виде десятичной дроби, которая является отношением высоты наклона к длине соответствующего участка трубопровода. Для расчета уклона канализации, то есть перепада между началом и концом участка необходимо перемножить его длину и величину наклона:

H=L*x, где H – величина перепада, L – длина участка, x – минимальное значение угла наклона.

Главное при расчете – внимательное отношение к размерностям, то есть если величина наклона взята в стандартных см/м, то и длина участка должна быть представлена в метрах.

Пример: имеется участок трубопровода диаметром 150 миллиметров и длиной 6 метров. Согласно существующим нормам минимальное значение угла наклона для данного диаметра составляет 0,8 сантиметров на метр длины. Тогда подставив величины в формулу 0,8*6=4,8 см/м. То есть расстояние по высоте между начальной и конечной точками участка должно составлять 4,8 сантиметра.

Смотреть видео

Самостоятельный монтаж внутренней и наружной систем канализации вполне возможен и не представляет особой сложности.

Но, приступая к этой работе, нужно досконально ознакомиться с теми немногочисленными и несложными правилами, которые нужно исполнять неукоснительно.

Используемые источники:

• https://stroy-okey.ru/house/vodoprovod/uklon-kanalizacionnoj-truby-po-snip-tablicy-pamyatka-i-pravila-rascheta/
• https://gidkanal.ru/uklon-kanalizatsionnyh-trub-po-snip/
• http://zg-dom.ru/kommunikatsii/vodootvedenie/raschyot-uklona-kanalizatsii-na-1-metr-po-snip.html
• https://www.kanalizaciya-stroy.ru/uklon-kanalizacionnoj-truby.html
• https://trubanet.ru/kanalizacionnye-truby/rasschitaem-uklon-kanalizacionnojj-truby-pri-ustanovke-sliva.html
