Как правильно выбрать и какой лучше поставить электросчетчик в квартиру

<index>

Выбор наиболее подходящего электросчетчика для вашей квартиры – важный момент. От него зависит и срок службы прибора, и экономия ваших денег. Кроме того, электросчетчики устанавливают на длительный срок, обычно от десяти лет, поэтому следует ответственно подойти к выбору, чтобы в будущем избежать проблем.

Выбор наиболее подходящего электросчетчика для вашей квартиры – важный момент. От него зависит и срок службы прибора, и экономия ваших денег. Кроме того, электросчетчики устанавливают на длительный срок, обычно от десяти лет, поэтому следует ответственно подойти к выбору, чтобы в будущем избежать проблем.

Каким критериям должен соответствовать счетчик электроэнергии?

Перед походом в магазин следует определить основные моменты, в соответствии с которыми вы будете выбирать прибор учета. Вот основные параметры, по которым следует выбирать счетчик:

• тип конструкции прибора;
• однотарифные или многотарифные;
• количество фаз;
• показатели силы тока;
• класс точности прибора;
• способ монтажа;
• размер счетчика;
• дата выпуска прибора;
• межпроверочный интервал.

Каждый из этих пунктов по-своему важен, а в совокупности они дают наиболее полное представление о том, какой прибор учета вам требуется.

Виды и типы приборов

Счетчики электрической энергии разделяют на типы и виды по разным признакам. Среди них: конструкция, количество фаз и тарифов.

Индукционные и электронные

Индукционные счетчики знакомы каждому. Раньше они стояли везде, этот тип прибора разработан давно. Выглядит он как дисковый аппарат. Через такой счетчик проходит электричество, образуется магнитное поле, а из-за этого уже диск производит обороты. Каждый поворот диска равен определенному количеству потребленной электроэнергии. Главное преимущество такого устройства заключается в его надежности – они могут исправно работать до тридцати лет! Но есть и большой недостаток: погрешность измерений очень высока.

Электронные счетчики появились совсем недавно. Они измеряют расход электричества напрямую и могут хранить данные или передавать их. Такие приборы в разы точнее индукционных, учитывают самую минимальную нагрузку.

Читайте также:  Как выбрать стабилизатор напряжения для газового котла отопления в сети 220 В?

Однотарифные и многотарифные

Индукционный счетчик может работать только на одном тарифе. А вот при покупке электронного счетчика можно выбрать многотарифный прибор. В этом случае регистратор будет считать электроэнергию в зависимости от времени: по дневному или ночному тарифу.

Это удобно, потому что стоимость электроэнергии днем и ночью различается. Поэтому потребитель с двухтарифным счетчиком может включать на ночь обогреватель, а заплатить за электричество меньше.

Важно! Многотарифный регистратор стоит дороже, чем однотарифный. Поэтому перед покупкой следует посчитать ее рациональность. Возможно, в вашем регионе разницы между дневным и ночным тарифом практически нет.

По количеству фаз – однофазные и трехфазные

Электросчетчик может подходить для однофазных сетей 220 В или для трехфазных 380 В. Перед покупкой обязательно нужно уточнить, какая сеть используется в вашем доме.

Технические характеристики счетчиков

Максимальная токовая нагрузка

Приборы учета электроэнергии разделяются на классы по силе тока. Чтобы выбрать подходящий, стоит учесть реальные потребности в электроэнергии. Однофазные счетчики обычно имеют диапазон токовой нагрузки от 5 до 80 ампер. Трехфазные могут справляться с нагрузкой до 100 ампер.

Справка! Обычно для квартиры подходят счетчики с диапазоном 5-50 ампер. Если у вас остаются сомнения в токовой нагрузке – проконсультируйтесь со специалистом.

Класс точности электрического счетчика

Класс точности показывает максимальную погрешность измерения прибора. Этот показатель установлен законодательно. Прибор учета электроэнергии в квартире или доме должен иметь класс точности не выше 2,0.

Счетчики с неподходящим классом точности больше не производятся, поэтому установить их не получится. Но если у вас уже стоит счетчик с запрещенным классом точности (например, 2,5), то вы можете использовать его, пока он не сломается или не подойдет к концу срок его службы.

Способ монтажа на din-рейку или на панель

Также устройства различают по способу монтажа. Выпускаются два варианта приборов:

1. С крепежом на din-рейку.
2. С крепежом болтами на панель.

Выбирать тип крепежа нужно исходя из шкафа или электрощитка, куда его нужно будет установить. В электрощитах старого образца используется монтаж под болты. В этом случае счетчик крепится с помощью трех винтов, сложностей с монтажом обычно не возникает.

В современных электрощитах используется din-рейка. Установка в этом случае становится еще проще: на приборе есть специальный паз с защелкой фиксатором.

Читайте также:  Что такое герконовый датчик и где он применяется?

Габаритные размеры счетчика

Почти все современные счетчики имеют малые габариты и легкий вес. В среднем они имеют размер около 14х20 см. Этот критерий при выборе счетчика следует рассматривать в последнюю очередь. Да, внешний вид играет не последнюю роль, но все-таки куда важнее функциональность и точность прибора.

Дата выпуска счетчика и межпровероверочный интервал

После сборки счетчики проверяют на точность измерений. После этого, если все работает в соответствии с нормами, на прибор ставят пломбы, где обязательно указывается дата поверки.

Важно! Обязательно проверяйте заводские пломбы на счетчике перед его покупкой! Если их целостность нарушена, то энергосбытовая компания может отказать в регистрации прибора.

При покупке следует проверить дату на пломбе. Счетчики можно устанавливать без дополнительной поверки точности измерений только в течение определенного времени: однофазные – в течение двух лет, трехфазные – одного года. Если счетчик будет просрочен, то нужно будет отдавать его на внеплановую проверку, а это лишние траты.

Также производители устанавливают межпроверочный интервал для приборов учета, его тоже лучше уточнить при покупке. Обычно на индукционных счетчиках такой интервал больше (может достигать 16 лет), чем у электронных.

Какой фирмы выбрать

Из-за того, что электросчетчики устанавливают на десятилетия, следует покупать прибор у надежных производителей. В будущем это позволит избежать проблем с заменой оборудования, документацией и точностью измерений.

В России есть три надежных производителя приборов учета электроэнергии:

1. Тайпит (Нева);
2. Инотекс (Меркурий);
3. Энергомера.

Все три – крупные компании со стажем работы от 10 лет, специалисты рекомендуют выбирать приборы именно этих фирм.

ТОП популярных моделей

Рассмотрим наиболее популярные модели приборов учета электроэнергии. Все они имеют необходимые сертификаты и лицензии.

Однофазные однотарифные

Нева 103 1SO. Напряжение 220-230 вольт, сила тока 5/60 ампер. Работает при температурах от -40 до +60 °С. Первый класс точности. Межпроверочный интервал 16 лет. Устанавливается такой прибор легко, так как монтаж осуществляется с помощью DIN-рейки. Модель имеет небольшие размеры, но при этом показания счетчика легко считываются – цифры хорошо видны. Срок службы такого аппарата до 30 лет.

Меркурий 201.8. Это электронный счетчик с жидкокристаллическим экраном. Имеет первый класс точности, напряжение 220-230 В., сила тока от 5 до 80 ампер. Диапазон допустимых температур от -45 до +75 °С. Работает при высокой влажности 90%. Есть подсветка экрана. Монтаж прибора производится на DIN-рейку. Межпроверочный интервал – 16 лет, а срок службы – 30 лет.

Читайте также:  Трансформаторы тока: устройство, принцип действия и типы

Однофазные многотарифные

Энергомера CE102M S7 145-JV. Аппарат имеет высокую устойчивость к механическим и электромагнитным воздействиям. Класс точности 1, напряжение 230-220 вольт, сила тока 5-60 ампер. Можно подключить до четырех тарифов. Показания видны даже при обесточивании. Между регулярными поверками 16 лет.

Меркурий 200.02. Класс точности 1,0, может вести учет четырех тарифов. Напряжение 220-230 В, сила тока 5-60 А. Работает при температурах от -40 до +55 °С. Можно регулировать нагрузку и контролировать потребляемое электричество. Производитель дает 3 года гарантии на эту модель, а срок службы оценивает в 30 лет. Проверки необходимо осуществлять раз в 16 лет.

Трехфазные счетчики

Энергомера СЕ300 R31 043-J. Класс точности 1. Можно подсоединять через трансформатор. Напряжение у этой модели 230-400 вольт, сила тока 5-60 ампер. Работает при температуре -40 – +60 °С. Может вести учет в двух направлениях, прост в эксплуатации. Межпроверочный интервал 16 лет.

Меркурий 231 АМ-01. Этот счетчик есть как и в однотарифном, так и в многотарифном варианте. Имеет первый класс погрешности, напряжение 230-400 вольт, сила тока 5-60 ампер. Межпроверочный интервал 10 лет. Гарантия от производителя 26 месяцев. Коридор температур для работы прибора: от -40 до +55 °С. Крепить такой аппарат нужно с помощью рейки.

Электрический счетчик следует выбирать исходя из места установки. Перед покупкой лучше все рассчитать, потому что правильно подобранный аппарат может помочь существенно сэкономить на электроэнергии. А неправильно подобранный, в свою очередь, может оказаться бессмысленной тратой денег.

</index>

Похожие статьи

Устройство, виды и принцип действия асинхронных электродвигателейЧто такое контактор: назначение, принцип работы, виды, схемы подключенияПоверка электросчетчика: срок поверки и межповерочный интервалЧто делать если остановился или сломался электросчетчик в квартире?Что такое генератор водорода и как его сделать своими рукамиКак выбрать генератор для загородного дома или дачи, ТОП моделейКак устроен генератор переменного тока — назначение и принцип действияКак усилить сигнал от ТВ антенны?

Счетчик электроэнергии – это измерительный прибор для учета расхода потребляемого электричества. В зависимости от модификации устройство может работать в сетях постоянного или переменного тока. Единицей исчисления потребления выступает кВт/ч или А/ч.

Классификация счетчиков

Счетчики принято делить по трем критериям:

1. Типу измеряемой величины.
2. Способу подключения.
3. Конструкции.

При выборе необходимо обращать внимание на все три критерия, подбирая оптимальный прибор под требуемые параметры электрической сети и уровня потребления энергии.

Разновидности по типу измеряемой величины

Классификация счетчиков по типу измеряемой величины является самой простой для понимания даже человеку, который далек от знаний о принципе работы электросетей. Все приборы разделяют на однофазные и трехфазные. Однофазный счетчик электроэнергии предназначен для подключения к сетям переменного тока 220 В, 50 Гц. Трехфазные устройства работают с электросетями 380 В, 50 Гц. При этом они могут проводить измерения и при подключении в однофазной сети.

Однофазные приборы можно встретить в любой квартире или доме. Именно они рассчитаны для бытового пользования. Трехфазные устройства в большинстве случаев применяются на промышленных объектах, где проложена трехфазная электросеть, требуемая для работы мощного оборудования. В зависимости от модификации трехфазные счетчики могут иметь подключение на три или четыре провода.

Классификация по способу подключения

По способу подключения счетчики разделяются всего на две группы. Существуют приборы прямого включения и трансформаторного. Первые напрямую подсоединяются в сеть, а вторые нуждаются в подключении со специальным трансформатором, который включается в цепь перед самим счетчиком.

Разновидности по конструкции

Современные счетчики бывают в 3 вариантах конструкции:

• Индукционные.
• Электронные.
• Гибридные.

Индукционный счетчик

Индукционный (механический) счетчик электроэнергии имеет внутри неподвижные токопроводящие катушки, создающее магнитное поле. Получаемое от них поле влияет на подвижный элемент, представляющий собой диск, работающий по принципу проводника для электрических токов. При прохождении электроэнергии через диск, тот под влиянием магнитного поля катушек начинает оборачиваться, тем самым запуская механизм с таблом для подсчета. Чем интенсивнее проходящий ток, тем диск вращается быстрее. Механизм подсчета устройства спроектирован таким образом, чтобы определенное количество оборотов соответствовало изменению одного показателя на циферблате.

Механические приборы теряют свою актуальность, поскольку их конструкция является далеко не совершенной против более современных электронных счетчиков.

К недостаткам индукционных измерителей можно отнести:

• Невозможности дистанционного снятия показаний.
• Однотарифное измерение.
• Низкая чувствительность.
• Недостаточная защита от кражи электроэнергии.

Зачастую индукционные счетчики неспособны правильно рассчитывать уровень потребляемой энергии. Довольно часто при наличии слабого потребления, к примеру, при горении индикатора в блоке зарядного устройства телефона или бытового прибора, находящегося в режиме ожидания, счетчик вообще не реагирует, хотя и происходит минимальное потребление энергии. Кроме этого, отдельные модификации измерителей имеют совершенно противоположные проблемы. При включении мощного потребителя их диск оборачивается значительно быстрее реального уровня потребления энергии.

К преимуществам механических счетчиков можно отнести их действительно длительный срок эксплуатации и полную независимость от скачков электроэнергии. Они дешевые и довольно надежные. Но их класс точности соответствует уровню 2-2,5%, что является довольно низким в сравнении с электронными приборами.

Электронный счетчик электроэнергии

Электронный счетчик работает по иному принципу. В нем токи воздействуют на специальные электронные элементы, которые преображают их в импульсы. Количество импульсов пропорционально фактическому объему пропущенной энергии. В качестве считывающего механизма может применяться электронное или электромеханическое устройство, которое выводит данные на ЖК-дисплей. Электронные счетные элементы подходят для приборов, которые устанавливаются внутри квартир и домов. Электромеханический механизм применяется на счетчиках, монтируемых на фасадах зданий.

Главное преимущество таких приборов в их высокой точности. Они корректно отображают то количество энергии, которое пропустили для потребителей. Кроме этого, их электронные составляющие позволяют вести учет энергии по нескольким тарифам. То есть, они способны запоминать информацию о том, сколько энергии было употреблено в дневное время, а сколько в ночное. Это позволяет проводить оплату за потребляемое электричество по нескольким тарифам, если это предусмотрено договором с компанией поставщиком.

Данные приборы имеют продолжительный межповерочный период. В зависимости от производителя счетчик нуждается в сдаче на поверку раз в 4-16 лет.

Электронный счетчик имеет в своей конструкции энергонезависимые часы и счетные элементы, которые сохраняют данные в случае исчезновения напряжения в сети. Благодаря этому при включении после аварийного обесточивания вся информация об уровне использованной электроэнергии не будет обнуляться. При этом такие приборы имеют собственное программное обеспечение, которое проводит автоматическую корректировку времени, что важно в случае подсчета в нескольких тарифах. Также такие устройства имеют защиту от несанкционированного доступа, которая фиксирует такие попытки в журнале событий.

Электронные счетчики имеют высокий класс точности, который составляет не менее 1%. Такие приборы позволяют провести дистанционную проверку показателей без необходимости доступа в дом. Благодаря этому контролеру не обязательно заходить в квартиру, что особенно удобно, если жильцы в рабочие дни не присутствуют дома. Все же электронный счетчик электроэнергии имеет и недостаток, который выражается в высокой стоимости. Провести ремонт таких устройств значительно дороже, чем механических. Данные приборы весьма чувствительны к перепадам напряжения. В случае аварийной ситуации вполне вероятно перегорание прибора, что потребует его замены.

Гибридные счетчики

Сосуществует гибридный счетчик электроэнергии, который представляет собой прибор, сочетающий в себе элементы индукционного и электронного устройства. Проходимость потребляемой энергии считывается путем вращения диска, а показания выводятся на электронный циферблат. Такие счетчики, в отличие от чисто индукционных, способны проводить подсчет по тарифам.

Технические параметры электросчетчиков

Многие модели счетчиков, предназначенные для работы в одинаковых условиях, отличается между собой по точности и прочим характеристикам. Главным техническим параметром электросчетчика является точность. До 1995 годов все приборы имели максимально допустимый уровень погрешности 2,5%. После 1996 года требования к производителям счетчиков ужесточили, после чего для частного сектора начали устанавливаться приборы с погрешностью 2%. При этом счетчики старого образца являются не редкостью и эксплуатируются до сих пор с прохождением поверки. Все выпускаемые сейчас приборы учета имеют погрешность не более 2%. Обычно можно встретить счетчики с классом точности 0,5, 1 и 2%.

Кроме погрешности важным параметром является пропускная способность. Бытовые счетчики, рассчитанные на максимальный уровень потребления 5А и должны эксплуатироваться только в тех случаях, когда не применяются мощные электроприборы, потребляемые больше энергии. Если счетчик электроэнергии перегрузить, то может произойти короткое замыкание. Специально для этого он оснащается электрическими автоматическими выключателями, которые рассоединяют цепь для предотвращения таких последствий. Частым явлением стала установка более мощных автоматов, для предотвращения аварийного отключения с целью возможности питания более энергоемких потребителей. Такие приемы запрещены и противоречат технике безопасности. В случае если необходимо интенсивное потребление энергии нужно обратиться в компании по электроснабжению с заявлением об установке более мощного счетчика рассчитанного на ток до 20А или более, если подается 380В.

Особенности пломбирования

Счетчик электроэнергии, как и любой другой прибор учета, оснащается пломбами, которые нельзя нарушать, поскольку за это предусмотрены штрафы. В однофазных счетчиках устанавливается две пломбы. Одна затягивается на креплении кожуха, для предотвращения его разбора, а вторая на зажимной крышке. Кроме этого если прибор снимался для прохождения поверки, на нем могут быть установлены дополнительные пломбы, подтверждающие его пригодность и отсутствие постороннего вмешательства после проверки работоспособности.

Похожие темы:

• Метеостанция для дома. Виды. Устройство. Выбрать. Особенности

• Счетчик для воды. Виды. Работа. Применение. Обозначения. Особенности

РубрикаПРИБОРЫ

Электросчётчик СО-505 — качественный и надёжный в работе прибор учёта. С его помощью можно контролировать расход электроэнергии в однофазной сети переменного тока. Эта модель устройства считается одной из наиболее популярных, поэтому часто устанавливается в жилых помещениях. Схема его подключения довольно простая, поэтому такую работу можно выполнить самостоятельно.

Общие сведения

Однофазный счётчик электроэнергии СО-505 относится к конструкциям индукционного типа и используется для измерения потребляемого электричества. Установить его можно самостоятельно или при помощи квалифицированного электрика. Первый вариант более дешёвый, но требует наличия некоторых знаний и навыков подобной работы.

Устройство и принцип действия

Перед тем как определить схему подключения электросчётчика СО-505, необходимо подробно изучить его конструкцию и принцип действия. Вся эта информация поможет максимально быстро установить прибор и избежать каких-либо непредвиденных ситуаций.

Счётчик состоит из следующих элементов:

• Корпус. Он представляет собой ударопрочный каркас, изготовленный из пластика, который не плавится под воздействием высоких температур, а также не поддерживает горение. В некоторых случаях он делается прозрачным, чтобы представители контрольных служб могли увидеть незаконно внесённые изменения в конструкцию.
• Токовая катушка. Этот элемент изготавливается из медного провода небольшого сечения, рассчитанного на максимальный рабочий ток прибора. Подключается она последовательно нагрузке.
• Катушка напряжения. В отличие от токовой, она подключается параллельно и может быть выполнена проводом маленького сечения.
• Диск. Он изготавливается из алюминия и выполняет функцию определения количества потреблённой электроэнергии.
• Постоянный магнит. Эта деталь конструкции позволяет тормозить алюминиевый диск.
• Стопорное устройство. Эта простая деталь помогает предотвратить вращение диска в обратном направлении. Всё это значительно снижает вероятность похищения электричества.
• Счётный механизм. Показывает владельцу прибора числовое значение количества использованного электричества.

Принцип работы СО-505 довольно простой, поэтому в нём может разобраться не только опытный электрик, но и новичок, который видит этот прибор в первый раз. Это даёт возможность всем желающим правильно установить счётчик своими руками.

Схема работы СО-505 выглядит следующим образом:

1. При прохождении электричества через обмотку катушек тока и напряжения создаются магнитные потоки.
2. Они пересекают подвижный элемент — алюминиевый диск, индуцируя в нём токи трансформации.
3. Благодаря этому формируется вращающий момент, который пропорционален потребляемой мощности.
4. Вращение диска приводит в движение счётный механизм. Делается это при помощи системы приводных шестерней.
5. На его шкале отображается количество использованной электроэнергии.

Преимущества и недостатки

Однофазный электросчётчик СО-505 обладает рядом достоинств. Благодаря им он ценится потребителями и часто устанавливается в жилых, а также офисных помещениях.

Основные положительные характеристики этой модели счётчика:

• большой запас технологической прочности;
• долговечность (не менее 30 лет), которая достигается использованием деталей, устойчивых к износу;
• небольшая погрешность в измерениях потреблённой электроэнергии;
• наличие защитных механизмов, предотвращающих незаконное хищение электроэнергии;
• высокая прочность корпуса, способного выдержать значительные внешние воздействия;
• достаточная пожаробезопасность всех деталей конструкции;
• герметичность корпуса, предотвращающего попадание влаги и посторонних предметов.

Несмотря на большое количество преимуществ у счётчика СО-505 есть и несколько недостатков. Их обязательно нужно брать во внимание перед покупкой прибора и началом его монтажа. В противном случае можно столкнуться с различными сложностями, которые затруднят процесс установки и повлекут за собой множество проблем.

Среди недостатков выделяют несколько основных:

• низкий класс точности электросчётчика СО-505;
• большие габариты, которые не позволяют размещать прибор в любом удобном месте;
• непривлекательный внешний вид;
• большое потребление тока самим прибором.

Установка электросчётчика

Схема подключения электросчётчика СО-505 довольно простая, но требует от мастера соблюдения советов профессионалов, а также всех этапов процесса. Только в этом случае можно добиться желаемого результата и выполнить работу за максимально короткий промежуток времени.

Рекомендации специалистов

Для того чтобы самостоятельно установленный прибор эффективно работал и хорошо выполнял свои функции, необходимо учитывать советы высококвалифицированных специалистов. Они помогут новичкам избежать большинства ошибок и выполнить работу максимально качественно.

Полезные рекомендации:

• Перед началом монтажа следует тщательно изучить устройство счётчика, правила его эксплуатации, а также требования техники безопасности.
• Электросчётчик СО-505, как и любая другая конструкция индукционного типа, плохо переносит воздействие холода. Из-за этого рекомендуется выполнять монтаж при температуре не меньше 5 градусов выше нуля (по Цельсию).
• Если прибор будет установлен на улице, то ему необходимо обеспечить защиту от дождя, снега и прочих природных явлений. Для этого лучше всего соорудить герметичный корпус и оснастить его нагревательными элементами.
• При выборе места размещения прибора следует учитывать не только требования безопасности, но и ростовые характеристики людей, которые постоянно находятся в помещении. Важно, чтобы снятие показаний было удобным для каждого из них. Рекомендовано крепить счётчик на высоте от 1 до 1,7 метра.
• Все используемые монтажные инструменты должны иметь заизолированные ручки. Это поможет предотвратить удар электрическим током и все его негативные последствия.

Необходимые материалы и инструменты

Для того чтобы упростить процесс монтажа однофазного счётчика СО-505, необходимо правильно подобрать инструменты и материалы. Их можно купить в специализированных магазинах любого населённого пункта по сравнительно небольшой цене. Это позволяет самостоятельно выполнять работу даже людям с небольшими финансовыми возможностями.

В процессе монтажа понадобятся следующие предметы:

• щиток;
• счётчик однофазного типа СО-505;
• кусачки, плоскогубцы, отвёртка (с заизолированными ручками);
• автоматические выключатели;
• изоляторы;
• провода;
• крепёжные элементы (гайки винты и прочие);
• индикаторная отвёртка;
• DIN-рейки.

Пошаговый монтаж

Чтобы самостоятельная установка прибора учёта электроэнергии не вызывала нареканий у службы энергосбыта, необходимо соблюдать все предусмотренные законом правила. Следует обратиться в соответствующую организацию, написать заявление и получить разрешение на проведение работ. После получения всех необходимых документов и ознакомления с требованиями монтажа счётчика можно приступать к работе.

Порядок действий:

1. По параметрам оборудования и электросети рассчитывается количество выключателей.
2. Помещение отключается от электричества.
3. С помощью специальной индикаторной отвёртки проверяется наличие напряжения в сети.
4. Корпус защитного щитка открывается и в него устанавливается купленный прибор.
5. Там он надёжно крепится при помощи специальных фиксаторов, входящих в комплектацию СО-505.
6. На следующем этапе работы подготавливаются провода, идущие от вводного автомата к электросчётчику.
7. Три фазовых кабеля заводятся в прибор и подключаются к нижним клеммам.
8. После этого выводятся нулевые провода.
9. К опорным изоляторам винтами крепится DIN-рейка.
10. К ней с помощью специальной защёлки с пружиной прикрепляются выключатели.
11. К DIN-рейке крепится заземляющая и защитная шина. Делается это при помощи обыкновенных винтов и гаек. Важно размещать элементы так, чтобы исключить вероятность их соприкосновения и замыкания.
12. Подключается нагрузка на выключатели. Для этого фаза фиксируется в нижних клеммах выключателей, а ноль — в нулевой шине. Провода заземления присоединяются к соответствующей шине.
13. Автоматы соединяются с устройством учёта.
14. Выполняется подключение СО-505 путём соединения фазы с верхним зажимом автомата. Ноль необходимо закрепить на нулевой шине.
15. В предварительно выбранном месте устанавливается щиток.
16. Нулевой провод соединяется с третьей клеммой электросчётчика, а фаза — с первой.
17. Все места крепления проводов дополнительно изолируются.
18. Установленное устройство проверяется на работоспособность. Если обнаружились какие-либо проблемы, то они сразу же устраняются.

После завершения установки следует опять обратиться в службу энергосбыта и написать заявление на проверку, а также опломбировку прибора. В назначенное время придёт представитель этой организации и выполнить все необходимые действия. После этого электросчётчик СО-505 можно использовать.

Правила техники безопасности

Для того чтобы процесс установки и эксплуатации электросчётчика СО-505 не стал причиной аварий или травм, необходимо точно соблюдать основные меры предосторожности, предусмотренные в техническом паспорте. Эти простые правила помогут избежать неприятностей и предотвратить возникновение непредвиденных ситуаций.

Правила безопасности:

• Межповерочный интервал электросчётчика СО-505 составляет 16 лет, поэтому следует выполнять поверку не реже этого срока. В противном случае возможны сбои в его работе, которые повлекут за собой неточность выдаваемых показаний.
• Разрешается использовать прибор учёта только при температуре в пределах от -50 до +70 градусов по Цельсию. Влажность должна быть не более 95%.
• Монтаж нового счётчика и снятие старого могут проводить только высококвалифицированные специалисты, имеющие опыт подобной работы и допуск к ней.
• Любые ремонтные, монтажные или профилактические мероприятия можно проводить только при выключенном электричестве. Для проверки наличия напряжения в сети следует использовать специальные тестеры или обыкновенную индикаторную отвёртку.
• Чтобы устройство правильно работало, необходимо исключить увеличение напряжения в сети выше максимально предусмотренных показаний.
• Несколько раз в год следует проводить проверку всех соединений. Это поможет избежать поломок оборудования и случайного удара электрическим током.
• Запрещается прикасаться к потенциально опасным местам устройства влажными руками.
• Нельзя хранить рядом с электросчётчиком горючие материалы и легковоспламеняющиеся предметы. Эта мера предосторожности поможет избежать возгораний при возникновении какой-либо аварийной ситуации.
• Запрещена эксплуатация прибора, имеющего видимые повреждения корпуса или проводки. В противном случае можно получить удар током, который приведёт к самым серьёзным последствиям.
• Нельзя пытаться остановить электросчётчик СО-505, так как попытка отмотать электричество может привести к удару током и выходу прибора из строя.
• При установке СО-505 на улице необходимо уберечь прибор от воздействия различных факторов окружающей среды, а человека — от случайного контакта с незаизолированными элементами.
• При возникновении какой-либо непредвиденной ситуации необходимо сразу же обесточить помещение и обратиться за помощью к квалифицированному электрику.

Однофазный электросчётчик СО-505 — это надёжное и долговечное устройство. С его помощью можно определять количество использованного электричества и контролировать денежные расходы. При правильной установке и соблюдении всех правил техники безопасности можно значительно снизить вероятность получения травмы, а также избежать аварий.

<index>

Чтобы ресурсоснабжающая организация правильно начислила плату за потребленную электроэнергию в отчетный период, нужно корректно снять показания с прибора учета. Так как существует несколько типов счетчиков, к тому же производители предлагают разные модели, разобраться в порядке определения количества потребленной энергии непросто. Как же правильно снимать показания с различных электросчетчиков?

Снятие показаний с индукционных счетчиков

Прибор индукционного типа — электромеханический счетчик — это традиционный агрегат с вращающимся диском. Счетный механизм фиксирует количество оборотов диска и выводит данные в табло. Табло — это окошечко над диском, где показываются значения потребленной энергии в кВт час. Здесь важно не вписать лишнее значение, которое может увеличить расход энергоресурса на порядок. От этого напрямую зависит оплата по квитанции.

Какие цифры необходимо переписать в квитанцию

В зависимости от модели прибора учета, установленного в квартире, потребитель может видеть от 4 до 7 цифр. Одна, иногда две крайние справа цифры или находятся в отдельном окошечке, или обозначены цветной рамкой. Это доли киловатта. Так как расчет потребления электричества выполняется в целых киловаттах, при списывании показаний эти цифры не нужны. Их не переписывают. Не учитываются и нули, стоящие слева.

Есть счетчики, не показывающие доли киловатта, — числовое значение с такого прибора записывают полностью. Если не учесть хотя бы одну последнюю цифру, показания будут занижены в 10 раз, что обязательно вскроется во время очередной проверки. Придется доплатить не только недостающую сумму, но и пеню за несвоевременный платеж.

Внимание! Если есть сомнения в правильности ваших манипуляций, обратитесь в службу поддержки ресурсоснабжающей организации, сообщив модель вашего ПУ. Оператор распишет алгоритм действий.

Как снять показания с электронных счетчиков

Электронные приборы учета получили распространение в последние годы. Ими повсеместно заменяют счетчики, поверочный интервал которых закончился. Табло у таких устройств электронное, как на калькуляторе. Для удобства потребителей производители часто оформляют доли кВт более мелким шрифтом и обязательно отделяют точкой или запятой.

Читайте также:  Какой стабилизатор напряжения нужен для холодильника

Правила снятия показаний такие же, как и с индукционных моделей — не учитываются две последние цифры, стоящие после запятой, и нули слева. Но есть и кардинальные отличия электронных счетчиков, потому что они способны посчитать количество расходуемой электроэнергии по времени суток — зонам. Это многотарифные приборы учета, и снятие показаний с них имеет свои особенности.

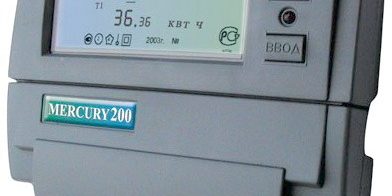

Многотарифный прибор учета «Меркурий 200»

В разное время суток ресурсоснабжающая компания устанавливает дифференциальные тарифы. Многотарифные приборы подсчитывают расход энергии в каждый период времени, определенный тарифной зоной. С таких счетчиков показания списывают по каждой зоне, пользуясь функциями устройства:

• в автоматическом режиме на экране в течение нескольких секунд загорается значение потребленной энергии в киловаттах в час по каждой зоне;
• в ручном режиме — нажимая кнопку «Ввод», потребитель сам перебирает показания по зонам. Переключение с тарифа на тариф происходит при каждом нажатии кнопки.

Сначала высвечивается время, потом дата, затем показания по каждому тарифу. Название тарифной зоны отображается на табло слева вверху. В зависимости от модели появляется от двух до четырех зон: Т1, Т2, Т3 или Т4. После перебора всех значений табло отображает общее потребление электроэнергии.

Внимание! Не забываем, что две правые цифры показывают доли киловатт-час. Их переписывать не нужно, как и в однотарифных счетчиках.

Счетчики, поставляемые АО «Электротехнические заводы «Энергомера»

Принцип получения данных с приборов, выпускаемых компанией «Энергомера», такой же, как и в случае с «Меркурием». Производитель предлагает двухтарифные аппараты «день — ночь» или многотарифные. В зависимости от модели, на лицевой панели присутствует две или три кнопки. Перелистывание значений выполняется кнопкой ПРСМ, что означает «просмотр». В остальном алгоритм снятия показаний такой же. Оплата считается по полным кВт•ч, поэтому цифры после точки не учитываются и, соответственно, не переписываются.

Читайте также:  Принцип работы и схема подключения теплового реле

Счетчик электроэнергии «Микрон»

Нижегородское НПО им. Фрунзе поставляет на рынок многотарифные счетчики «Микрон». Для удобства потребителей разработчики снабдили прибор всего одной кнопкой переключения показаний и заранее обозначили на нижней границе экрана тарифные зоны от Т1 до Т4, а слева от них еще один символ — R+.

Показания будут загораться на индикаторе по каждой из зон по очереди. На номер зоны будет указывать галочка. Такая же галочка отобразиться над символом R+ — это значит, что уже можно переписать цифры. Чтобы увидеть следующее тарифное значение, нажимаем кнопку и ждем, пока снова появятся две галочки. «Меркурий» отображает значения в целых кВт в час и долях с двумя цифрами после точки. Зафиксировать необходимо только числа до точки.

Счетчики Saiman

Еще один популярный ПУ разработало ТОО «Корпорация Сайман». Потребителям предлагается установить в квартирах простые устройства под маркой Saiman. Все показания расхода электроэнергии в этих счетчиках высвечиваются автоматически, и для перелистывания экранов не предусмотрено никаких кнопок. Дисплей отображает информацию в следующей последовательности:

• текущая дата гггг.мм.дд;
• время суток чч.мм.сс;
• номер прибора учета;
• передаточное число (imp/kW•h), для однофазных 1 600;
• показания расхода энергии:
  • только TOTAL, если ПУ однотарифный;
  • поочередно Т1, Т2, TOTAL (общая сумма), если ПУ типа день/ночь, или двухтарифный.

Записывается только целая часть числа, цифры после запятой приводятся информационно.

Для справки: передаточное число электронного счетчика — это сумма импульсов (вспышек) диода светового индикатора за 1 час, если мощность нагрузки на сеть равняется 1 кВт.

Приборы учета с передачей показаний в автоматическом режиме

Не пропустить очередную отправку показаний в ресурсоснабжающую компанию помогают счетчики, автоматически передающие значения по выделенному каналу на сервер поставщика электроэнергии. Такие ПУ выпускаются многими производителями и называются устройствами с дистанционным контролем.

Читайте также:  Как подключить 3 фазный электродвигатель к сети 220 вольт через конденсатор

Как и пользователи стандартных приборов, владельцы оборудования с автоматической передачей информации могут визуально отслеживать расход энергии. Все показания отображаются на дисплее, в том числе по тарифам день/ночь.

Как снимать показания с трехфазных счетчиков

Чтобы разобраться, как снимать показания с трехфазных электросчетчиков, нужно знать, какой прибор учета используется:

• старого типа с трансформаторами;
• электронный без трансформаторов, так называемый счетчик прямого включения.

Электронные просты в обращении: информация высвечивается на табло, так же как и в обычных однофазных устройствах. Аналогично снимаются и показания.

В старых ПУ фазы подключаются через трансформаторы. Чтобы корректно передать данные по расходу электроэнергии, необходимы коэффициенты трансформации. Фактический расход считается по формуле:

кВт•ч (по показаниям счетчика) * k (коэфф. трансф.)

Порядок высчитывания расхода оговорен в договоре с компанией-поставщиком энергии. Возможно, в документах указаны нужные значения коэффициентов. В отдельных случаях поставщик берет на себя расчет, а потребитель передает только фактические показания.

Важно! При установке 3-фазного ПУ оговаривайте в соглашении с ресурсоснабжающей организацией порядок передачи показаний и расчета расходов электричества.

Корректность переданных показаний счетчика гарантирует правильные начисления и отсутствие риска значительной переплаты за поставленный ресурс.

</index>

Похожие статьи

Что делать если остановился или сломался электросчетчик в квартире?Какие типы и виды стабилизаторов напряжения для дома существуют?УЗИП — что это такое, описание и схемы подключения в частном домеЗащита от перенапряжения: что лучше стабилизатор или реле контроля напряжения?Как подключить понижающий трансформатор с 220 на 12 вольт?Что такое импульсный блок питания и где применяетсяПринцип работы и схема подключения теплового релеКак сделать мини ветрогенератор своими руками? За последнее время на смену индукционным счётчикам электроэнергии пришли электронные. В данных счётчиках счётный механизм приводится во вращение не с помощью катушек напряжения и тока, а с помощью специализированной электроники. Кроме того, средством счёта и отображения показаний может являться микроконтроллер и цифровой дисплей соответственно. Всё это позволило сократить габаритные размеры приборов, а также, снизить их стоимость. В состав практически любого электронного счётчика входит одна или несколько специализированных вычислительных микросхем, выполняющие основные функции по преобразованию и измерению. На вход такой микросхемы поступает информация о напряжении и силе тока с соответствующих датчиков в аналоговом виде. Внутри микросхемы данная информация оцифровывается и преобразуется определённым образом. В результате, на выходе микросхемы формируются импульсные сигналы, частота которых пропорциональна текущей потребляемой мощности нагрузки, подключенной к счётчику. Импульсы поступают на счётный механизм, который представляет собой электромагнит, согласованный с зубчатыми передачами на колёсики с цифрами. В случае с более дорогостоящими счётчиками с цифровым дисплеем применяется дополнительный микроконтроллер. Он подключается к вышесказанной микросхеме и к цифровому дисплею по определённому интерфейсу, ведёт накопление результата измерения электроэнергии в энергонезависимую память, а также, обеспечивает дополнительный функционал прибора. Рассмотрим несколько подобных микросхем и моделей счётчиков, которые мне попадались под руку. Ниже на рисунке в разобранном виде изображён один из наиболее дешёвых и популярных однофазных счётчиков «НЕВА 103». Как видно из рисунка, устройство счётчика довольно простое. Основная плата состоит из специализированной микросхемы, её обвески и узла стабилизатора питания на основе балластового конденсатора. На дополнительной плате размещён светодиод, индицирующий потребляемую нагрузку. В данном случае – 3200 импульсов на 1 кВт*ч. Также есть возможность снимать импульсы с зелёного клеммника, расположенного вверху счётчика. Счётный механизм состоит из семи колёсиков с цифрами, редуктора и электромагнита. На нём отображается посчитанная электроэнергия с точностью до десятых кВт*ч. Как видно из рисунка, редуктор имеет передаточное отношение 200:1. По моим замечаниям, это означает «200 импульсов на 1 кВт*ч». То есть, 200 импульсов, поданных на электромагнит, поспособствуют прокрутке последнего красного колёсика на 1 полный оборот. Это соотношение кратно соотношению для светодиодного индикатора, что весьма не случайно. Редуктор с электромагнитом размещён в металлической коробке под двумя экранами с целью защиты от вмешательства внешним магнитным полем. В данной модели счётчика применяется микросхема ADE7754. Рассмотрим её структуру. На пины 5 и 6 поступает аналоговый сигнал с токового шунта, который расположен на первой и второй клеммах счётчика (на фотографии в этом месте видно повреждение). На пины 8 и 7 поступает аналоговый сигнал, пропорциональный напряжению в сети. Через пины 16 и 15 есть возможность устанавливать усиление внутреннего операционного усилителя, отвечающий за ток. Оба сигнала с помощью узлов АЦП преобразуются в цифровой вид и, проходя определённую коррекцию и фильтрацию, поступают на умножитель. Умножитель перемножает эти два сигнала, в результате чего, согласно законам физики, на его выходе получается информация о текущей потребляемой мощности. Данный сигнал поступает на специализированный преобразователь, который формирует готовые импульсы на счётное устройство (пины 23 и 24) и на контрольный светодиод и счётный выход (пин 22). Через пины 12, 13 и 14 конфигурируются частотные множители и режимы вышеперечисленных импульсов. Стандартная схема обвески практически представляет собой схему рассматриваемого счётчика. Общий минусовой провод соединён с нулём 220В. Фаза поступает на пин 8 через делитель на резисторах, служащий для снижения уровня измеряемого напряжения. Сигнал с шунта поступает на соответствующие входы микросхемы также через резисторы. В данной схеме, предназначенной для теста, конфигурационные пины 12-14 подключены к логической единице. В зависимости от модели счётчика, они могут иметь разную конфигурацию. В данном кратком обзоре эта информация не столь важна. Светодиодный индикатор подключен к соответствующему пину последовательно вместе с оптической развязкой, на другой стороне которой подключается клеммник для снятия счётной информации (К7 и К8). Из этого же семейства микросхем существуют похожие аналоги для трёхфазных измерений. Вероятнее всего, они встраиваются в дешёвые трёхфазные счётчики. В качестве примера на рисунке ниже представлена структура одной из таких микросхем, а именно ADE7752. Вместо двух узлов АЦП, здесь применено их 6: по 2 на каждую фазу. Минусовые входы ОУ напряжения объединены вместе и выводятся на пин 13 (ноль). Каждая из трёх фаз подключается к своему плюсовому входу ОУ (пины 14, 15, 16). Сигналы с токовых шунтов по каждой фазе подключаются по аналогии с предыдущим примером. По каждой из трёх фаз с помощью трёх умножителей выделяется сигнал, характеризующий текущую мощность. Эти сигналы, кроме фильтров, проходят через дополнительные узлы, которые активируются через пин 17 и служат для включения операции математического модуля. Затем эти три сигнала суммируются, получая, таким образом, суммарную потребляемую мощность по всем фазам. В зависимости от двоичной конфигурации пина 17, сумматор суммирует либо абсолютные значения трёх сигналов, либо их модули. Это необходимо для тех или иных тонкостей измерения электроэнергии, подробности которых здесь не рассматриваются. Данный сигнал поступает на преобразователь, аналогичный предыдущему примеру с однофазным измерителем. Его интерфейс также практически аналогичен. Стоит отметить, что вышеописанные микросхемы служат для измерения активной энергии. Более дорогие счётчики способны измерять как активную, так и реактивную энергию. Рассмотрим, например, микросхему ADE7754. Как видно из рисунка ниже, её структура намного сложнее структуры микросхем из предыдущих примеров. Микросхема измеряет активную и реактивную трёхфазную электроэнергию, имеет SPI интерфейс для подключения микроконтроллера и выход CF (пин 1) для внешней регистрации активной электроэнергии. Вся остальная информация с микросхемы считывается микроконтроллером через интерфейс. Через него же осуществляется конфигурация микросхемы, в частности, установка многочисленных констант, отражённых на структурной схеме. Как следствие, данная микросхема, в отличие от предыдущих двух примеров, не является автономной, и для построения счётчика на базе этой микросхемы требуется микроконтроллер. Можно зрительно в структурной схеме пронаблюдать узлы, отвечающие по отдельности за измерение активной и реактивной энергии. Здесь всё гораздо сложнее, чем в предыдущих двух примерах. В качестве примера рассмотрим ещё один интересный прибор: трёхфазный счётчик «Энергомера ЦЭ6803В Р32». Как видно из фотографии ниже, данный счётчик ещё не эксплуатировался. Он мне достался в неопломбированном виде с небольшими механическими повреждениями снаружи. При всё при этом он находился полностью в рабочем состоянии. Как можно заметить, глядя на основную плату, прибор состоит из трёх одинаковых узлов (справа), цепей питания и микроконтроллера. С нижней стороны основной платы расположены три одинаковых модуля на отдельных платах по одному на каждый узел. Данные модули представляют собой микросхемы AD71056 с минимальной необходимой обвеской. Эта микросхема является однофазным измерителем электроэнергии. Модули запаяны вертикально на основную плату. Витыми проводами к данным модулям подключаются токовые шунты. За пару часов удалось срисовать электрическую схему прибора. Рассмотрим её более детально. Справа на общей схеме изображена схема однофазного модуля, о котором говорилось выше. Микросхема D1 этого модуля AD71056 по назначению похожа на микросхему ADE7755, которая рассматривалась ранее. На четвёртый контакт модуля поступает питание 5В, на третий – сигнал напряжения. Со второго контакта снимается информация в виде импульсов о потребляемой мощности через выход CF микросхемы D1. Сигнал с токовых шунтов поступает через контакты X1 и X2. Конфигурационные входы микросхемы SCF, S1 и S0 в данном случае расположены на пинах 8-10 и сконфигурированы в «0,1,1». Каждый из трёх таких модулей обслуживает соответственно каждую фазу. Сигнал для измерения напряжения поступает на модуль через цепочку из четырёх резисторов и берётся с нулевой клеммы («N»). При этом стоит обратить внимание, что общим проводом для каждого модуля является соответствующая ему фаза. А вот, общий провод всей схемы соединён с нулевой клеммой. Данное хитрое решение по обеспечению питанием каждого узла схемы расписано ниже. Каждая из трёх фаз поступает на стабилитроны VD4, VD5 и VD6 соответственно, затем на балластовые RC цепи R1C1, R2C2 и R3C3, затем – на стабилитроны VD1, VD2 и VD3, которые соединены своими анодами с нулём. С первых трёх стабилитронов снимается напряжение питания для каждого модуля U3, U2 и U1 соответственно, выпрямляется диодами VD10, VD11 и VD12. Микросхемы-регуляторы D1-D3 служат для получения напряжения питания 5В. Со стабилитронов VD1-VD3 снимается напряжение питания общей схемы, выпрямляется диодами VD7-VD9, собирается в одну точку и поступает на регулятор D4, откуда снимается 5В. Общую схему составляет микроконтроллер (МК) D5 PIC16F720. Очевидно, он служит для сбора и обработки информации о текущей потребляемой мощности, поступающей с каждого модуля в виде импульсов. Эти сигналы поступают с модулей U3, U2 и U1 на пины МК RA2, RA4 и RA5 через оптические развязки V1, V2 и V3 соответственно. В результате на пинах RC1 и RC2 МК формирует импульсы для механического счётного устройства M1. Оно аналогично устройству, рассматриваемому ранее, и также имеет соотношение 200:1. Сопротивление катушки высокое и составляет порядка 500 Ом, что позволяет подключать её непосредственно к МК без дополнительных транзисторных цепей. На пине RC0 МК формирует импульсы для светодиодного индикатора HL2 и для внешнего импульсного выхода на разъёме XT1. Последний реализуется через оптическую развязку V4 и транзистор VT1. В данной модели счётчика соотношение составляет 400 импульсов на 1 кВт*ч. На практике при испытании данного счётчика (после небольшого ремонта) было замечено, что электромагнитная катушка счётного механизма срабатывает синхронно со вспышкой светодиода HL2, но через раз (в два раза реже). Это подтверждает соответствие соотношений 400:1 для индикатора и 200:1 для счётного механизма, о чём говорилось ранее. Слева на плате расположено место для 10-пинового разъёма XS1, который служит для перепрошивки, а также, для UART интерфейса МК. Таким образом, трёхфазный счётчик «Энергомера ЦЭ6803В Р32» состоит из трёх однофазных измерительных микросхем и микроконтроллера, обрабатывающий информацию с них. В заключение стоит отметить, что существует ряд моделей счётчиков куда более сложней по своей функциональности. К примеру, счётчики с удалённым контролем показаний по электролинии, или даже через модуль мобильной связи. В данной статье я рассмотрел только простейшие модели и основные принципы построения их электрических схем. Заранее приношу извинения за возможно неправильную терминологию в тексте, ибо я старался излагать простым языком.Используемые источники:

• https://odinelectric.ru/equipment/kak-vybrat-electroschetchik
• https://tehpribory.ru/glavnaia/pribory/schetchik-elektroenergii.html
• https://rusenergetics.ru/praktika/elektroschyotchik-so-505
• https://odinelectric.ru/equipment/kak-pravilno-snyat-pokazaniya-so-schetchika-elektroenergii
• https://habr.com/post/421653/
