Установка печи в бане на деревянный пол

Чтобы печь в бане не послужила причиной возгорания важно произвести ее правильную установку, защитить стены и пол от воспламенения. Компактную металлическую или кирпичную печь можно установить в бане прямо на деревянный пол соорудив негорючие основание. Разберемся каким образом это выполнить.

Где лучше разместить печь?

Правильная планировка бани сделает ее комфортней. Это касается как проектирования помещения, так и размещения внутри строения необходимых элементов, например, печи. От места расположения последней зависит распределение горячего воздуха внутри здания, создание комфортного микроклимата и безопасность посетителей.

В зависимости от модели печи

От выбранного типа печи для бани зависит месторасположение каменки:

Электрокаменка – печь постоянного действия. Простой вариант в эксплуатации. Не требует наличия дров, достаточно включить устройство в электросеть и можно париться. Оборудование предусматривает выбор температурного режима, нет необходимости в постоянном подбрасывании дров. Она устанавливается в любом месте бани.
Обычная каменка — печь переменного действия. Нагревается дровами. В эксплуатации требует соблюдение правил пожарной безопасности, так как имеет камеру с открытым пламенем. Ее месторасположение следует планировать уже при строительстве. Часто конструкция требует отдельного фундамента из-за значительного веса.

Электрокаменки принято использовать в небольших банях. Печи переменного действия устанавливаются в просторных сооружениях, предназначенных для одновременного отдыха группы людей до 5 человек.

О нагрузках и жесткости

Устанавливая каменку необходимо брать во внимание ее вес и предусматривать требования пожарной безопасности. Если конструкция водружается на деревянный пол его нужно защитить от возгорания. Важный момент — расчет прочности пола.

Даже небольшая печь с баком для воды несет серьезную нагрузку на пол и перекрытия

Особенно тяжелы чугунные агрегаты и с облицовкой из кирпича их лучше устанавливать на фундамент.

Установка на пол

Конструируя устройство на пол необходимо знать его вес, исходя из которого, выполнить расчет прочности перекрытий. Соответствие веса конструкции и жесткости установочной площади предотвратит пролом пола. Существуют специальные онлайн-сервисы позволяющие произвести такой расчет. Потребуются лишь точная информация о сечении и размере балок и лаг.

Используя приблизительные значения нагрузки, рассмотрим варианты выполнения напольного перекрытия, на которое в последующем будет установлен отопительный прибор.

Печь с плитой-основанием и всеми конструктивными элементами весом не более 700 кг можно установить на деревянный пол с опорными лагами. Более массивные конструкции требуют дополнительно сооружения фундамента — основания для установки.

Соблюдаются следующие размеры при строительстве деревянного основания.

Шаг между лагами 60 см

Длина пролета	Габариты лаг
2 метра	75×100 мм
3 метра	75×200 мм
4 метра	100×200 мм
5 метров	150×200 мм
6 метров	150×225 мм

Шаг между лагами 1 метр

Длина пролета	Габариты лаг
2 метра	75×150 мм
3 метра	100×175 мм
4 метра	175×200 мм
5 метров	150×225 мм
6 метров	175×250 мм

Сверху лаг набивается половая доска толщиной 50 мм. Все деревянные части конструкции пола в идеале обрабатываются огнебиозащитной пропиткой.

Как залить фундамент под печь в бане?

Если вес печи превышает 700 кг, она несет серьезную нагрузку на конструкцию деревянного пола. Без фундамента со временем пол и печь деформируются. Поэтому при возведении фундамента для бани нужно залить его и под отопительный агрегат. Строительство бань, дачных и садовых домиков лучше доверить профессионалам.

Фундамент под печь в бане без фундамент пол в бане со временем деформируется

Бетонные основания должны находиться на одной глубине, ниже уровня промерзания почвы. Между ними обязательно предусматривают расстояние не менее 5 см. Это гарантирует целостность одного из них, в случае если второй начнет разрушаться под воздействием деформации почвы.

Технология создания основания под металлическую конструкцию:

Копается котлован глубиной 50 см. Его ширина и длина должна быть немного больше размеров основания металлической печи ( на10-15 см).
Дно отсыпается на 30 см от земли щебнем.
Приготавливается цементно-песчаный раствор 1:4.
Поверх щебня заливается смесь в несколько сантиметров (5-10).
Застывший слой гидроизолируется рубероидом.
Месят раствор с пропорциями 1:2,5:4 (цемент, песок, гравий).
Смесью заливают оставшуюся част фундамента.
Строительным уровнем проверяется ровность по горизонту. Если есть изъян, его выравнивают, пока раствор не застыл.
Фундамент сооружается на 30-40 см ниже пола. Если печь будет установлена на уровне пола, тогда по всей площади фундамента осуществляют кирпичную кладку высотой в 3-4 кирпича.

Сооружение фундамента для кирпичной печи более трудоемкий процесс, так как он должен выдерживать нагрузки в 4 раза больше. Этапы его возведения:

Роется котлован, глубина которого составляет минимум 70 см, а ширина на 20 см больше габаритов будущей печи.
На дно выстилают песок толщиной 15 см, проливают его водой и утрамбовывают.
Следующий слой — бутовый материал (битые кирпичи и камни).
На второй слой сыпется песок так, чтобы все отверстия между камнями были им покрыты, а сам песок закрывал бут на 2-3 см.
Далее следует слой щебня толщиной 10 см. Все слои тщательно утрамбовываются.
Следующий этап установка деревянной опалубки, возвышающийся над землей на 15 см и соответствующей размерам печи.
Внутрь укладываются стальные прутья диаметром 12 мм (стяжка).
Поверх стяжки льется бетонный раствор до краев опалубки.
После затвердевания фундамента деревянная опалубка сбивается. Стенки бетонной конструкции на 3 раза промазываются гудроном.

Обустройство места вокруг печи в бане

Печь во время топки порой нагревается до 400 С. Жар распределяется по всему помещению, а в первую очередь действует на стены, расположенные рядом с конструкцией. Защищая расположенную вблизи деревянную стенку от перегреваний, сооружают защитные экраны или обшивают ее негорючими материалами.

Необходимость в защитных установках при монтаже отопительного агрегата в деревянной бане возникает в первую очередь, если расстояние от стен до боковой поверхности кирпичной печи менее 32 см, а металлической 1 м.

Применяют следующие способы теплоизоляции:

Монтирование защитных стальных или чугунных экранов, приобретенных в магазине. Товар оснащен специальными отверстиями для крепления к стене, поэтому не представляет сложности в работе. Сооружение позволит снизить температуру на 80-100 С.. Оно устанавливается вокруг печи, на расстоянии 1-5 см от боковых стенок.
Возведение кирпичного экрана. Он может закрывать все боковые поверхности конструкции или располагаться только между потенциальной возгораемой поверхностью и источником тепла. Кладку осуществляют из полнотелого кирпича на глину или цемент. Толщина выкладывания не менее 60 см (четверть кирпича) если недостатка материала владелец не испытывает, делают кладку в 120 см (полкирпича). Предусмотрено возвышение экрана над печью на 20 см. Расстояние от источника тепла до экрана выдерживают 5-15 см. Такое же расстояние приемлемо от кладки до стены.
Светоотражающие обшивки. Устанавливаются в комбинации с теплоизоляционными материалами (базальтовая вата или картон, асбестовый картон, минерит). На стену сначала крепится теплоизоляция, а поверх нее лист нержавеющей стали. Чтобы отражение тепловых лучей было идеальным металлический лист должен иметь зеркальную поверхность. Крепление осуществляют на керамические втулки. Они не нагреваются, обеспечивают вентиляцию между стеной и теплоизоляцией.

Перечисленные способы защитят расположенную рядом стену от жара, выделяемого установленной как в парилки деревянной бани печи, так и в предбаннике.

Как правильно установить в деревянной бане металлическую печь?

Готовые отопительные агрегаты смонтировать гораздо проще, чем возвести кирпичную печь. Поэтому металлические печи — приоритетный выбор оборудования для бани. Оно быстро прогревается и удобно в эксплуатации.

Установка печи

Установка печи в бане на деревянный пол требует монтаж напольного основания, которое сможет предотвратит возгорание древесины. Поэтапно проводится комплекс работ:

Разметка. В месте монтирования источника тепла, на полу чертится прямоугольник размером идентичным основанию конструкции. Со стороны топки к нему прибавляется 50 см, с оставшихся трех сторон по 10 см.
Подготавливается жаростойкая плита. Ее размеры соответствуют фигуре, нарисованной на деревянном полу, для изготовления выбирают огнеупорный материал.
Крепят к полу на саморезы вышеуказанный элемент.
Поверх плиты возводят кирпичный пьедестал, на который установится печь. Для этого полнотелые или шамотные красные кирпичи предварительно замачивают в воде. Из них в один слой выкладывают площадку. В работе используют жаростойкий раствор для кладки и проверяют ее горизонтальность уровнем.
Для предания эстетичного вида кладки поверх нее улаживают керамическую или керамогнитную плитку.

Сооружению необходимо просохнуть 1-2 дня, после чего его можно использовать по назначению.

Установка дымохода

Ошибочное обустройство дымохода в практике нередко. Результатом оплошности может быть воспламенение потолочного перекрытия. Основными причинами возгорания являются: перегрев трубы, неверное расстояние между трубой и перекрытием, выброс искр в трещины дымохода.

Монтаж трубы в соответствии со всеми правилами пожарной эксплуатации состоит из следующих этапов:

Для установки разделочного короба в потолочном перекрытие вырезается квадрат (если отверстие не спланировано при строительстве здания).
Заранее заготовленный короб представляет собой жестяной прямоугольник, обшитый сверху и снизу нержавеющей сталью с отверстием для трубы.
Дымоход, берет начало в патрубке, выходящем из печи. Если диаметр основной трубы больше, она соединяется с патрубком переходником. Затем на нее монтируется шибер. Берется переходник с основной трубы и устанавливается на сэндвич дымоход. Соединение должно миновать отверстие в потолочном перекрытии. Это очень важно.
Труба выводится через отверстие в коробе и крыше на улицу.
Пустоты между дымоходом и коробом заделываются керамзитом, минватой или песком.
Со стороны улицы участок рядом с трубой промазывается герметиком. Крепление делается саморезами с промежутком в 5 см. Работы по установке трубы на этом закончены, остается установить сверху дефлектор или зонтик.

Установка навесного бака

Навесной бак монтируется следующим образом:

месторасположения бака должно выбираться так, чтобы он располагался выше печи;
монтаж бака в деревянной бане лучше произвести на обрешетку из реек, а не сразу к стене;
крепление производится сверху и снизу на кронштейны;
емкость должна иметь 3 или 4 патрубка (два для связи с теплообменником, остальные для подачи воды);
один из патрубков используется для наполнения емкости холодной водой (на нем обязательно наличие обратного предохранительного клапана);
соединение с теплообменником производится при помощи стальных гофрированных или медных трубок, их крепят на фитинги;
одна из труб должна предусматривать наличие крана для полного слива воды;
штуцеры теплообменника соединяются с трубками емкости фитингами;
при необходимости места крепления усиливаются хомутами или герметиком;

Часто владельцы бань не проявляют особую мудрость и делают все намного проще и это тоже работает.

—> Главная » Деревянный пол —> Опубликовано в Деревянный полromanssp 19 декабря, 2016—>

При весе обогревательного прибора в пределах 400 кг допускается установка печи в бане на деревянный пол без сооружения отдельно стоящего фундамента. Основными задачами домашнего мастера являются: соблюдение регламента пожаробезопасности СП 4.13130, обеспечение комфортной эксплуатации здания и снижение бюджета строительства до минимально возможного уровня.

Расположение печи в бане

Классическая русская баня имеет неотапливаемый предбанник, парилку, совмещенную с моечной. Современные проекты гораздо удобнее в эксплуатации, обычно имеют следующую планировку:

предбанник – в это помещение обычно выходит топка печи;
парилка – внутри этой комнаты находится сама печь и каменка;
моечная – оснащена крупногабаритным водостоком (трап или сифон);
комната отдыха – отдельное помещение внутри бани или в мансардном этаже.

Вариант планировки бани и расположения печки.

Поэтому печи оснащаются выносным или телескопическим топливным каналом, монтируются внутри стен/перегородок между парной и предбанником, чтобы обогреть все имеющиеся комнаты, отделенные друг от друга перегородками.

Выносной топливный канал банной печи.

При этом установленный подобным образом отопительный прибор следует изолировать от несущих/ограждающих конструкций из горючего материала:

под печью укладывается лист железа, асбеста или любого другого негорючего материала (кирпич, клинкер, керамогранит);
места примыкания стен/перегородок к топке обкладываются керамическим или глиняным кирпичом (разделка);
на стены крепятся фартуки или экраны из термостойкого листового материала (можно облицевать для повышения качества интерьера).

Заводские защитные экраны для банной печки.

В большинстве случаев банная печь имеет дымоход, внутри которого сохраняются высокие температуры, присутствуют искры, опасные деревянным конструкциям здания. Поэтому в местах прохождения труб дымохода перекрытий и кровли монтируются разделки, заполненные термоизоляционными материалами.

Важно! Обеспечение комплекса указанных мероприятий обязательно для деревянной бани или постройки с деревянным полом, независимо от энергоносителя, использующегося в отопительном приборе.

Внутри самой парилки печь можно расположить по-разному:

сместив к углу – высвобождается рабочее пространство помещения;

Печь в углу.
посредине стены – лавки и полки устанавливаются по бокам, увеличивается число пользователей.

Печь посредине.

В обоих случаях следует учесть, что по существующим нормативам пожаробезопасности минимально допустимое расстояние от не футерованных изнутри металлических печей до горючих конструкционных материалов стен составляет 1 м. Печь по центру парилки очень неудобна в обслуживании и во время парных процедур. Поэтому в 99% случаев используются защитные экраны, позволяющие максимально придвинуть обогревательный прибор к стене.

Монтаж своими руками

При изготовлении вертикальных/горизонтальных разделок и экранов должна соблюдаться инструкция производителя банной печи. В этом документе указаны конкретные значения безопасных расстояний от корпуса отопительного прибора до горючих материалов, экранов, защищенных и не защищенных деревянных перекрытий, дверных проемов в зависимости от реальной тепловой мощности печки, нюансов ее конструкции.

Например, у некоторых модификаций Термофор минимально допустимый размер кирпичной вертикальной разделки составляет 61 см. Поэтому печь не получится задвинуть в угол вплотную.

Кирпичная разделка вертикальная

Независимо от планировки и конфигурации бани монтаж заводской печи-каменки с выносным топливным каналом осуществляется только двумя способами:

внутри стены – под несущими конструкциями всегда имеется фундамент или ростверк, в кирпичных стенах изготавливается окно для топливного канала, в деревянных стенах демонтируется часть венцов, стоек, изготавливается кладка в полкирпича 1,5 х 1,5 м;

Кладка на фундамент.
внутри перегородки – поскольку облицовочные материалы этих конструкций крепятся к стойкам каркаса, частично опирающегося на пол, фундаменты под ними часто отсутствуют, для портала из кирпича, служащего разделкой выносного топливоприемника, придется отлить малозаглубленную или незаглубленную ленту фундамента.

При небольших размерах кирпичной разделки можно опереть ее на деревянный пол без фундамента, но в месте прохождения лаги.

Толщина разделки-портала – ¼ – ½ кирпича для экономии бюджета строительства. Однако производители печей учитывают, что выносной топливник может встраиваться внутрь стен большей толщины, поэтому обеспечивают необходимый запас размера.

Основные сложности при кладке разделки традиционно возникают в узлах сопряжения:

кирпич/стена – кладку запрещено жестко связывать арматурными штырями с венцами не усевшегося сруба, на торец деревянной стены приклеивается демпферная лента, кирпичи не примыкают вплотную, а оставляют зазор 0,5 – 1 см, декорируемый наличником или галтелями;

Наличник вокруг портала.
кирпич/перегородка – стойка из бруса устанавливается вплотную к кирпичной кладке через демпферную ленту, после обшивки плоскостей стены примыкание декорируется накладкой или наличником;
кирпич/топливный канал – щель между порталом и металлическим топливником заделывается асбошнуром или жаростойким герметиком, декорируется снаружи огнеупорной шпаклевкой.

Совет! Ввиду небольших объемов кладки можно использовать облицовочную керамику, чтобы избавиться от штукатурки и шпаклевки.

Экраны

Для металлических банных печей применяются экраны нескольких типов:

противопожарный – защищает дерево от воспламенения или обугливания, монтируется непосредственно на стену (в некоторых случаях через термоизоляционные вставки);

Экран противопожарный.
защитный – предохраняет пользователей от контактных и дистанционных ожогов, в этом случае облицовывается сама печь с обеспечением воздушной прослойки между ее корпусом и отделочным материалом;

Экран защитный.
напольный – защищает шпунтованную доску возле топки, создается из листового железа, базальтового, асбестового картона или в виде пьедестала.

Экран напольный.

Помимо защиты от пожара, экраны дополнительно декорируют печное оборудование и придают интерьерам завершенный вид.

Важно! Противопожарные экраны чаще создаются из асбестосодержащих панелей/листов или стальных конструкций. Защитные экраны в 90% случаев выкладывают из кирпича, что не приемлемо для деревянного пола, в связи с большим весом. Поэтому либо придется шпунтованную доску демонтировать и залить фундамент/пол по грунту размером по внешнему периметру экрана, либо применить другие материалы и технологии.

Единственным вариантом для покрытия из шпунтованной доски без изменения конструктива деревянного пола и отливки отдельного фундамента остается металлический лист. Однако этот материал обладает высокой теплопроводностью, поэтому под него следует подстелить термоизоляцию:

МКРП-340 – жаростойкая керамическая плита на основе кремния размером 0,4 х 0,6 м толщиной 3 см;

Плита МКРП-340.
ТИСК-250 – плита огнеупорная из силиката кальция габаритами 0,5 х 1 м толщиной 3 см, плотностью 250 кг/м3;
ПКВТ 1260 – керамоволокнистая жаропрочная плита, изготовленная методом вакуумной формовки размером 0,5 х 0,6 м толщиной 2 см.

Крепление огнезащитного слоя.

Стальной оцинкованный лист крепится к деревянному полу саморезами сквозь слой теплоизоляции. Вместо указанных материалов можно применить бюджетный асбокартон (2 слоя КАОН толщиной 1 см размером 0,8 х 1 м), асбестовое полотно ПНАХ-1С или ткань АТ-1 – АТ-9, базальтовую вату.

Вариантами противопожарных экранов являются:

стальной лист – крепится по аналогии с напольным экраном поверх огнеупорного материала, обладает отражающими свойствами, сохраняет часть тепловой энергии внутри парилки, но не имеет достаточно привлекательного лицевого слоя;

Стальной экран противопожарный.
плитка, натуральный камень – поверх жаростойких плит к стене крепится гипсоволоконный лист ГВЛО, на который наклеивается мозаика, кафель или натуральный камень, вариант обычно используется при отделке напольного экрана аналогичными материалами;

Экран противопожарный из керамогранита.
конструкция из стали – некоторые производители печей (например, Теплодар) выпускают боковые, фронтальные и напольные экраны для своей продукции, чтобы защитить деревянные конструкции бани.

Заводские стальные экраны.

Защитные экраны бывают двух типов:

металлические – производители саами заботятся о безопасности пользователей, выпускают экраны из чугуна и стали, устанавливаемые через специальные проставки на расстоянии 2 – 5 см от корпуса;
кирпичные – более комфорты в эксплуатации, так как о наружные поверхности невозможно обжечься, в кладке можно сделать крупные щели для конвекционного теплообмена.

Металлические экраны снижают температуру на внешних поверхностях до 80 – 100 градусов, что исключает опасность возгорания стен, но не защищает от ожога.

Несмотря на конфликт двух конструкционных материалов – упругий деревянный пол и тяжелая кирпичная кладка, некоторые индивидуальные застройщики используют технологию:

под печью на шпунтованную доску укладывается лист ГВЛ, на нем выкладывается площадка из крупноформатной тротуарной плитки 40 х 40 см или 50 х 50 см на раствор;

Вариант напольного экрана из тротуарной плитки.
из керамического кирпича изготавливаются экраны с крупными щелями для конвекции.

Важно! Высота вертикальных защитных экранов намного ниже, чем у противопожарных модификаций – на 5 см выше корпуса печки (1 ряд кирпича, соответственно).

Разделка дымохода

В отличие от кирпичных вертикальных конструкций горизонтальная разделка в местах прохождения дымохода сквозь перекрытие бани изготавливается из сыпучего, ватного или плитного материала:

песок или керамзит;
базальтовая вата;
плиты ПКВТ, ТИСК, МКРП.

Засыпка разделки песком.

Чтобы зафиксировать указанные материалы в проектном уровне пространства, снизу и сверху по периметру пропиленного отверстия крепятся саморезами пластины из оцинковки или нержавейки с отверстием посредине. Таки образом, пошаговая инструкция пожаробезопасной разделки дымохода в уровне банного перекрытия выглядит следующим образом:

крепление нижнего листа на потолок бани – саморезами к перекрытию;
сборка дымохода – колена сэндвича или труб из керамики, асбеста или нержавейки собираются последовательно, выводятся чуть выше перекрытия на чердак;
засыпка – огнеупорный материал засыпается/укладывается на нижний лист разделки со стороны чердака между трубой дымохода и деревянными конструкциями перекрытия;
установка верхнего листа – элемент разделки надевается на трубу, фиксируется поверх утеплителя к перекрытию сверху.

Монтаж потолочной разделки.

Существуют разделки с собственными патрубками, универсального размера из четырех листов.

Важно! Секции дымохода в бане всегда стыкуются «по дыму», а не «по конденсату», то есть раструб верхней трубы садится на зауженный край нижнего колена.

Узел прохождения кровли

В отличие от потолочных модификаций, разделка кровельная имеет более сложную конструкцию:

изготавливается из оцинковки, полимеров, негорючих эластомеров;
имеет наклонную поверхность пластины и усеченный конус;
обеспечивает герметичность любого кровельного покрытия.

Разделка кровельная – мастер-флеш.

Для удобства индивидуального застройщика каждый комплект кровельной разделки сопровождает описание конструкции и способа установки на разные облицовки кровли.

Таким образом, печь банную и дымоход на нее на деревянном напольном покрытии домашний мастер сможет установить самостоятельно, выбрав удобный вариант с минимальным бюджетом и приемлемым качеством.

Совет! Если вам нужны мастера по ремонту, есть очень удобный сервис по их подбору. Просто отправьте в форме ниже подробное описание работ которые нужно выполнить и к вам на почту придут предложения с ценами от строительных бригад и фирм. Вы сможете посмотреть отзывы о каждой из них и фотографии с примерами работ. Это БЕСПЛАТНО и ни к чему не обязывает.

Хорошая рекламаСамое читаемое

Установка печи в бане на деревянный пол — важный и ответственный шаг. Лучше всего подбирать печь и способ ее установки еще до того, как будет заложен фундамент бани. Ведь именно в этом случае удастся спроектировать помещения оптимальных габаритов, предусмотреть место для складирования дров, если печь твердотопливная, либо заранее позаботиться о соблюдении ПУЭ, если агрегат электрический. Газовые каменки устанавливают только квалифицированные мастера, а разрешение на монтаж сертифицированного оборудования выдается Ростехнадзором. Самостоятельно в “кустарных условиях” изготавливать и подключать к газопроводу запрещено. Но, если баня уже построена, и даже завершены отделочные работы, установить печь на деревянный пол возможно при условии соблюдения ряда важных нюансов.

Установка печи в бане на деревянный пол

Нагрузка на деревянное перекрытие

Максимальная нагрузка на деревянное перекрытие зависит от сечения балок и их шага. Чем больше сечение и чем меньше шаг, соответственно, тем большую нагрузку выдержит перекрытие без каких-либо деформаций. Если же под деревянным настилом вместо балок поставленные на ребро доски дюймовки, а их шаг порядка 60 см или более, то в парной придется довольствоваться миниатюрной электрокаменкой массой 10-12 кг. Поэтому первый шаг перед установкой печи — ее правильный выбор с учетом допустимой нагрузки на перекрытие пола.

Виды и вес банных печей

Кирпичные

Самые крупногабаритные и массивные печи — кирпичные. Их масса может доходить до нескольких сот килограммов. Отличаются прекрасной теплоемкостью и долговечностью, есть возможность установки большого бака для подогрева воды, обустройства красивого камина в предбаннике. В декоративных целях такие печи отделывают натуральным камнем: змеевиком, мрамором, гранитом, талькохлоритом, плитняком, жаростойкой плиткой и т.д. Впрочем, и без особой отделки аккуратно расшитая кирпичная кладка выглядит презентабельно.

Каменка из кирпича

Под кирпичные печи обустраивается отдельный монолитный армированный фундамент, не связанный с основанием бани. Строить кирпичную печь в уже готовой бане не всегда целесообразно, придется разбирать пол, потолок и крышу, а также, возможно, перегородку между парной и соседним с ней помещением, что связано с существенными финансовыми затратами. Оптимальная альтернатива классической кирпичной печке — толстостенная металлическая с облицовкой.

Один из вариантов фундамента для кирпичной печи — столбчатый

Чугунные

Чугунная банная печь сама по себе весит немало, а если добавить бак с водой, теплообменник, массу камней, облицовки, суммарная нагрузка может стать критической для деревянного перекрытия. Поэтому рекомендуем заранее предусмотреть покупку чугунного агрегата, при необходимости укрепив полы под местом установки печи.

Чугунная банная печь «Сибирь-24»

На заметку! Из чугуна может быть полностью весь отопительный агрегат либо только топка. У некоторых моделей печей стальная каменка. Полностью чугунные изделия весят больше стальных и комбинированных.

Стальные твердотопливные

Стальные твердотопливные банные печи не могут “похвастаться” такой толщиной стенок, как их чугунные аналоги. Если сравнивать чугунные печи и стальные, последние быстрее остывают и склонны к прогоранию, излучение от них не настолько мягкое, но стоят такие агрегаты дешевле, весят меньше, а модельный ряд очень широк.

Стальные твердотопливные банные печи в облицовке

~~Стальные твердотопливные банные печи~~

Электрические

Самые компактные печи — электрические. Работают от 220 и 380 В, избавляют владельцев от необходимости заготовки и хранения дров, чистки дымохода и других “грязных работ”. Качественные электрокаменки компактны, не выходят из строя при попадании влаги, оборудованы системой защиты от перегрева, парогенератором и термодатчиками. Печи подбираются под размеры парной (чем больше объем помещения, тем более мощный агрегат стоит приобретать). В среднем оборудование весит 10-28 кг, внутрь может поместиться от 20 до 75 кг камней в зависимости от конструкции и габаритов печи.

Электрическая банная печь

~~Электрическая печь для сауны~~

Современная печь из легированного чугуна (топка из чугуна с добавлением хрома), гармонично вписывающаяся в интерьер парной русской бани. Украшена элементами ковки. Через дверцу с жаропрочным стеклом хорошо просматривается живое пламя. Зольный ящик из нержавейки.

“Гефест ПБ-04 МС”

Высокий КПД (до 87%), энергоэффективность (активный дожиг пиролизных газов), быстрый прогрев парной объемом до 15 м³. Топка выносная. Толщина элементов до 40 мм.

Печь весит 130 кг. В каменку помещается до 180 кг камней. Размеры изделия 39,4 x 56 x 64,5 см.

~~Гефест ПБ-04 МС~~

Банная печь из специального чугунного сплава “Везувий Легенда” подходит для парных объемом от 8 до 18 м³. Толщина стенок 12 мм. Имеет топочный тоннель длиной 250 мм (закладка дров подразумевается из смежного помещения). Дверца чугунная, без стекла. Кожух конвекционно-вентилируемый стальной. КПД печи до 80%. Быстро и мягко прогревает парную, пар от печи мелкодисперсионный, легкий и приятный.

“Везувий Легенда Ковка 16 (271)”

Размеры изделия 70x56x69 см. Вес непосредственно агрегата 98 кг и камней дополнительно до 120-160 кг.

~~Везувий Легенда Ковка 16 (271)~~

Банная печь “Сибирь” чугунная (марка СЧ-15) с панорамной дверцей предназначена для парных объемом 12 — 18 м³. Отличается вместительной топкой, внешне эстетична и эргономична. Толщина стенок 10 мм. Отбойник пламени стальной, толщина 6 мм.

“НМК Сибирь-18”

Подходит для эксплуатации в коммерческих банях, саунах. Загрузка дров из смежного помещения.

Габариты печи 72 х 72 х 43 см. Вес печи 104 кг, камней — до 80 кг.

~~НМК Сибирь-18~~

* Баки-теплообменники для воды приобретаются и устанавливаются отдельно. Объем баков различный, от 6 до 85 литров и более. При расчете нагрузки на перекрытие стоит учитывать вес металла (10-15 кг в среднем, указывается в паспорте изделия) и заливаемой воды.

Выбор бака для воды

Финская стальная дровяная печь с закрытой каменкой и панорамной топочной дверцей. Подходит для русской бани, а также для сауны. Подкидывать дрова придется из предбанника, агрегат с выносной топкой. В комплекте бак для воды.

“Варвара Терма-каменка”

Отапливаемый объем парной — от 6 до 13 м³. Габариты прибора 39 x 71 x 65 см. Сама печь весит всего 50 кг, плюс камни — до 30 кг.

~~Варвара Терма-каменка~~

“Теплодар Русь 18 Л”

Отличительная особенность — печь может быть переоборудована из дровяной в газовую (горелка приобретается отдельно и устанавливается без сварочных работ).

Подходит для просторной парной объемом до 18 м³. Сама печь весит 41 кг, а в сетку помещается до 90 кг камней. Размеры агрегата 81 х 79 х 33,5 см.

~~Теплодар Русь 18 Л~~

Одна из самых тяжелых стальных печей. Снаружи сетчатый кожух для закладки камней, а также есть закрытая каменка. Топка выносная, дверца панорамная с системой “чистое стекло”. Также есть модификации печи с глухой дверцей (без стекла).

Harvia M3 SL

Мощная печь для просторной парной объемом до 24 м³. Сам агрегат весит аж 170 кг, камни до 250 кг.

~~Harvia M3 SL~~

Расчет нагрузки на деревянный пол

Выдержит ли деревянное перекрытие новенькую печь в комплекте с камнями, баками, облицовкой и т.д.? А учитывая, что пол будет эксплуатироваться в условиях перепадов температур и высокой влажности, стоит отнестись к этому вопросу серьезно.

Схема расчета

Порядок расчетов:

замер расстояния между несущими стенами;

расчет нагрузки;

расчет оптимального сечения и шага балок.

Если длина пролета (расстояния между несущими стенами) менее 5 метров, допускается использование балок из массива хвойных или лиственных пород. Если пролет более 5 метров, желательно, чтобы применялись балки клееные (выдерживают повышенные нагрузки).

Балки применяются квадратного сечения, прямоугольного, а также двутавровые (профиль, сочетающий элементы из массива и фанеры либо ОСБ). Для прямоугольного сечения оптимальное соотношение 1 к 1,4 (например, 100 х 140, 200х280 мм). Жесткость балок принимается не более 1 к 350 (отношение величины прогиба к длине бруса). Рекомендуемая толщина досок настила 50 мм.

Таблица определения минимального допустимого сечения при шаге в 1 м

Точные данные по соотношению шага балки и сечения можно получить, используя калькулятор.

Расчет деревянного чернового пола

Рекомендуемое сечение балок при условии, что печь вместе с облицовкой, камнями и иными конструктивными элементами весит менее четырехсот килограммов.

Длина пролета Сечение балок (шаг 60 см)

2 метра 75×100 мм

3 метра 75×200 мм

4 метра 100×200 мм

5 метров 150×225 мм

6 метров 175×250 мм

Если расчетная нагрузка соответствует действительному сечению балок, можно переходить к установке печи. Если нагрузка критическая, желательно либо усилить балки, либо выбрать другую печь для бани (с меньшим весом).

Наращивание площади сечения балки

Установка печи в бане на деревянный пол пошагово

Металлические дровяные банные печи устанавливаются в соответствии с правилами противопожарной безопасности, а также из соображений удобства посетителей парной.

Схема установки печи

Требования пожарной безопасности

В зависимости от расположения дверцы топливника, возможны три варианта установки печи.

Печь с выносной топкой, загрузка топлива осуществляется с улицы. Приемлемый вариант для бань малой площади. Неудобен тем, что дозагрузку дров и контроль тяги придется вести, покидая баню, что не всегда уместно и удобно. К тому же не всегда есть возможность разобрать часть внешней стены.

Загрузка дров в банную печь с улицы

Печь с выносной топкой, закладка дров из комнаты отдыха или предбанника. В этом случае также придется вырезать технологическое отверстие в перегородке, если оно не было предусмотрено заранее. Но такой вариант расположения печи считается наиболее удобным.

Топка выходит в комнату отдыха

Загрузка дров производится из парной. В этом случае установка займет меньше всего времени, но эксплуатация печи может быть не самой удобной. Придется носить дрова в парилку. Вариант рекомендуется при невозможности демонтажа части перегородки и наличии эффективной приточной вентиляции (при горении пламени расходуется кислород из помещения).

Невыносная топка

При выборе места установки печи следует руководствоваться рядом правил (СНиП II-Л.13-62, СНиП 41−01−2003, СНиП 2.04.05-91 раздел “Печное отопление”).

Расстояние между закрытой дверцей топки и стеной бани — от 150 см. Расстояние от других сторон печи до стен из горючих материалов не менее 100 см, либо не менее 70 см до стен, защищенных металлическим листом по теплоизоляции либо кирпичной кладкой толщиной 12 см. Высота теплоизоляции — более 120 см.

Если нет возможности выдержать расстояния, прописанные в п.1, то необходимо обустроить защитный экран (демонтировать часть перегородки и заменить кирпичной кладкой) толщиной 25 см и высотой 120 см.

Если печь монтируется совместно с теплоизоляционными щитами, рекомендуемое расстояние между стенками прибора и поверхностью щита не менее 50 см. И не менее 50 см должно быть между щитом и стеной либо перегородкой бани.

Расстояние между верхом печи и незащищенным потолком не менее 120 см.

Пожаробезопасные расстояния от стен до печи

Противопожарная безопасность при использовании печей

Этап 1. Обустройство огнеупорного основания под дровяную печь

В качестве основания рекомендуется выкладывать кирпичную площадку, по размерам превышающую габариты печи на 150-250 см во все стороны. Поверх кирпича необходимо либо заливать стяжку из марочного цементного раствора, либо укладывать стальной лист толщиной 1 мм.

Мнение экспертаАфанасьев Е.В.Главный редактор проекта pol-exp.com Инженер.Нельзя устанавливать печь непосредственно на деревянный пол, необходимо обустраивать негорючее основание, а перед топочной дверцей настилать стальной лист толщиной 1 мм и размерами 90 х 40 см.

Важно! На предтопочном листе запрещено оставлять дрова, легковоспламеняющиеся жидкости и предметы. Сгораемые материалы допускается хранить не менее чем в 50-ти см от поверхности печи.

Если планируется монтаж печи с выносной топкой, то выпиливать проем удобнее до обустройства основания. Деревянные стены и перегородки удобно распиливать бензопилой (сначала вертикальные пропилы, затем горизонтальный). После работы следует хорошо подмести пол, убрать опилки.

Разметка

Выпиливание проема под кирпичный портал

Выбивание материала стен

Таблица. Порядок обустройства основания под банную печь

Шаг, №№ Описание

Шаг 1
Подготовить огнеупорные кирпичи (хорошего качества, без трещин и пустот) и два стальных нержавеющих листа с подогнутыми краями, а также лист минерита (площадь равна площади стального листа).

Шаг 2
Уложить на деревянный пол стальной лист подгибами кверху, накрыть минеритом. Фиксировать слои не обязательно.

Шаг 3
На минерит уложить два ряда кирпичей (с перевязкой швов).

Шаг 4
Накрыть кирпичную кладку вторым стальным листом.

Шаг 5
Основание для стальной банной печи готово.

В описанном примере кирпичи не скреплялись кладочным раствором, так как стальной лист предотвратит смещение. Но при желании кладку можно вести, применяя цементно-песчаный раствор (в этом случае можно не использовать нижний стальной лист, настелив вместо него слой рубероида как гидроизоляцию). Сверху кирпичную кладку вместо полированной нержавейки можно декорировать жаростойкой плиткой, главное — укладывать ее на термостойкий клей и строго по уровню.

На заметку! Максимально облегчить процесс монтажа печи на деревянный пол можно, выбрав подходящий по цвету и размеру элегантный напольный экран. К полу экран крепится саморезами.

Экран напольный

Этап 2. Подготовка к установке банной печи

Если печь заводского производства, а не изготовленная самостоятельно, то в первую очередь необходимо заняться сборкой. Обычно печи поставляются в разобранном виде, а соединение элементов производится с использованием жаростойкого герметика, идущего в комплекте. Правильно соединить детали можно, воспользовавшись паспортом изделия. В этом же документе, кстати, обязательно будут прописаны рекомендуемые отступы от стен, потолка и других поверхностей, а также правила ввода печи в эксплуатацию.

Подготовка отопительного прибора включает в себя:

распаковку, удаление имеющихся наклеек, этикеток;

установку или проверку положения колосниковой решетки, зольника;

установку самоохлаждаемой ручки на топочную дверцу, если это предусмотрено конструкцией;

установку временного дымохода длиной не менее 2-х м, оборудованного искроуловителем.

Камни на этом этапе работ укладывать не нужно.

Распакованную печь собирают по инструкции и выносят на свежий воздух для первой протопки

Этап 3. Предварительная протопка печи

Когда печь собрана и подготовлена, необходимо провести тестовую протопку, чтобы полимеризовалось декоративное покрытие, а также окончательно испарились остатки промышленных масел. Для протопки следует выбрать ровную площадку на расстоянии пятнадцати метров от жилых и нежилых зданий, однако, если невозможно вынести печь на свежий воздух, то процедуру допускается проводить внутри, непосредственно после монтажа печи, дымохода и бака, при этом важно обеспечить максимально возможный приток воздуха в баню (открыть настежь двери и окна).

Предварительная растопка печи

Как затопить печь:

заложить в топку на ¾ объема сухие дрова;

открыть дымовую заслонку и выдвинуть ящик-зольник, разжечь пламя (не использовать легковоспламеняющиеся жидкости);

закрыть дверцу топки. Зольник сразу не задвигать, чтоб нагрев был постепенным.

Первая протопка ведется в течение часа. Если необходимо подкинуть дрова, сначала необходимо закрывать зольник, потом открывать дверцу топки.

Во время протопки можно обнаружить и устранить возможные неисправности.

Возможные неисправности и методы их устранения

Этап 4. Защита стен бани от жара

Для строительства экрана обычно применяют шамотный либо тугоплавкий красный кирпич.

Как класть кирпич

Во время кладки портала важно проверять не только горизонтальность рядов, но и вертикальность кладки.

Кладка портала

А чтобы в дальнейшем не заниматься расшивкой швов, можно сразу класть раствор на кирпичи через шаблон.

Шаблон для кладки кирпича

Перекрытие портала делают, используя стальные уголки, уложенные параллельно на расстоянии 3-4 мм друг от друга. Поверх уголков кладут кирпич с продольными пропилами. Когда кладка портала будет завершена, желательно сразу очистить поверхность кирпича от остатков раствора.

Кладка перекрытия портала на стальные уголки

Завершение кладки

Теперь можно установить печь на подготовленное ранее основание. Важно проверить, чтобы агрегат стоял строго вертикально (используйте отвес или уровень).

На заметку! Опытные мастера советуют перед кладкой портала крепить к внутренним поверхностям проема теплоизолирующий материал. Это может быть минерит или фольгированная изоляция. После кладки портала проем декорируют деревянным плинтусом.

Минерит для дополнительной защиты стен бани от печного жара

Портал декорирован плинтусом

Использование в отделке помещения кафельной плитки не менее актуально, чем натуральной древесины. Даже в парилке, где ароматное дерево является незаменимым атрибутом, плитку можно встретить в оформлении пола и цоколя под деревянными сквозными настилами. В специальной статье расскажем, как сделать пол в бане из плитки.

Последний этап работ — монтаж противопожарных разделок в потолке и кровле, установка выносного бака и дымохода.

Смонтирован дымоход

Перед эксплуатацией печи останется только загрузить каменку.

Видео — Функциональные возможности банных печей

Видео — Монтаж банной печи “Гефест”

167735525 июля 2015

Устанавливать металлическую банную печь необходимо с учетом ее веса, а также отталкиваясь от требований пожарной безопасности, прописанных в СНиП. Деревянный пол, на который будет водружен отопительный агрегат, важно защитить от самопроизвольного воспламенения. Немаловажный момент – расчет прочности пола, ведь даже самая миниатюрная каменка с баком для воды является серьезной нагрузкой на деревянные перекрытия.

Установка печи в бане на деревянный пол

Месторасположение печи

Банные металлические печи бывают электрическими либо твердотопливными. И установка именно дровяных агрегатов имеет наибольшее количество сложностей, о которых далее пойдет речь.

Банная дровяная печь традиционно располагается в парильной, однако дверца топливника может выходить в соседнее помещение, на улицу или загрузка дров осуществляется из помещения парилки.

Установка печи в бане

В первом случае, когда топка выведена в предбанник либо моечную, в парной не выжигается кислород, а один агрегат отапливает сразу два помещения. При этом такой вариант подразумевает обустройство противопожарной защиты не только деревянного пола, но и стены бани. Кроме того присутствует сложность в монтаже печи – если при строительстве монтажное отверстие не было предусмотрено, возникает необходимость слома / выпиливания части межкомнатной перегородки.

Топка выходит в соседнее помещение

Выпиливание части стены

Проем для установки печи

Второй вариант, когда топка выходит на улицу, сопряжен с аналогичными проблемами монтажа. Дополнительно к недостаткам причисляются увеличенные теплопотери и неудобство регулирования интенсивности горения топлива, подкидывания дров (придется выходить из бани на улицу).

Топка выходит на улицу

Третий вариант один из самых распространенных. Монтаж печи осуществляется на имеющееся деревянное перекрытие с обязательным обустройством пожаробезопасного основания под печью и защитой стены, расположенной за печью. Проблема выжигания кислорода решается монтажом эффективной вентиляции. Часто приток воздуха оборудуют из подпольного помещения (неактуально для монолитного фундамента – плиты). За печью, установленной таким образом, легко следить во время процедуры парения, но не всегда в парилке есть место для складирования дров и их защиты от промокания.

Банная печь с топкой, выходящей в парную

Вне зависимости от того, куда обращена топочная дверца печи, агрегат должен быть установлен на безопасном расстоянии от посетителей парной, чтобы не спровоцировать появление ожогов от случайного прикосновения к раскаленному металлу либо горячему пару от камней.

Примерная схема установки обычной каменки

Расчеты

СНиП II-25-80. Деревянные конструкции

СНиП II-25-80

Металлическая печь вместе с каменкой, баком для воды и дымоходом имеет определенный вес. Особенно массивны чугунные агрегаты, а также печи, облицованные кирпичом.

Если под печью будет выложен фундамент, а также в случае наличия отражающего кирпичного экрана, нагрузка на балки и доски пола весьма существенна. Перед установкой печи следует узнать ее вес, затем выполнить расчет прочности перекрытий, чтобы пол не проломился под агрегатом ни при каких условиях.

Пример обложенной кирпичом печи

Балки для перекрытия могут быть изготовлены из цельного массива твердых пород лиственных/хвойных деревьев при условии их длины до 5 метров. В случае необходимости использования балок свыше 5 метров длиной, лучше применить клееные, выдерживающие повышенные нагрузки.

Брус 10×15 см, массив

Важно знать точную длину балки. Это значение принимается равным длине пролета, который будет покрывать лага плюс глубина «гнезда» или зарубки, выполняемых для крепления элемента. Длина зарубок обычно составляет от 70 до 150 мм.

Сечение балок выбирается прямоугольное либо квадратное, реже – двутавровый профиль (сочетание массива и ОСБ/фанеры). Лучшее соотношение сечения прямоугольной балки – 1,4 к 1. Брусы изготавливают шириной от 40 до 200 мм и высотой от 100 до 300 мм. Оцилиндрованное бревно (11-30 см) для обустройства пола в бане применяется редко, несмотря на высокую устойчивость к деформации на изгиб.

Деревянные двутавровые балки

Шаг между балками обычно выбирают в пределах 30-120 мм, руководствуясь шириной плитного утеплителя, расположением опорных стоек каркасной бани либо габаритами листов подшивки чернового пола.

Калькулятор нагрузки

Таблица определения минимального допустимого сечения при шаге в 1 м

На заметку! Для расчета нагрузки на перекрытие можно использовать онлайн-сервисы. Каждый из них требует внесения точной информации о типе балок и лаг, сечении, размерах.

Калькулятор расчета (формат Excel).

Расчет деревянного чернового пола

О нагрузках и жесткости

Согласно своду строительных норм под номером 2.01.07-85, любые нагрузки подразделяются на:

постоянные (они же длительные) – от межкомнатных перегородок и внешних стен, крыши, давления грунта и т.п.;

переменные, т.е. возникающие от установленной в бане мебели, оборудования (в т.ч. печного) и посетителей, а также снеговые, ветровые нагрузки и некоторые другие.

Жесткость характеризуется отношением величины прогиба к длине бруса (балки). Этот показатель для межэтажных балок 1/350.
[adrotate group=»5″]
Значения разрушающей максимальной нагрузки на балки представлены в таблице.

Таблица расчета разрушающей нагрузки (кгм2) на лаги (балки) перекрытий бревенчатого дома

Видео – Расчеты перекрытий

Точные расчеты максимальной нагрузки на деревянный пол достаточно сложные, их выполняют специалисты при проектировании крупных объектов. Для пола бани, на который будет установлена печь, можно использовать приблизительные значения максимальной нагрузки.

Таким образом, если отопительный прибор вкупе с плитой-основанием и прочими конструктивными элементами будет весить не более 400 кг, то его можно устанавливать на полы с опорными лагами следующих размеров:

если шаг между лагами 60 см, то габариты при длине пролета 2 метра составляют 75×100 мм, 3 м – 75×200 мм, 4 м – 100×200 мм, 5 м – 150×200 мм; 6 м – 150×225 мм;

если шаг между лагами 1 м, то габариты при длине пролета 2 м – 75×150 мм, 3 м – 100×175 мм, 4 м – 175×200 мм, 5 м – 150×225 мм, 6 м – 175×250 мм.

Если ваша печь весит больше, то стоит уменьшить шаг между лагами либо увеличить их сечение. Для печей весом более 700 кг требуется отдельное, не связанное с основным фундаментом основание. Устанавливать на деревянный пол такие конструкции недопустимо. Однако таким весом обладают только кирпичные банные печи с кирпичными же дымоходами.

Поверх лаг рекомендуется крепить доски пола толщиной 50 мм. Причем показатели влажности не должны превышать нормы.

На заметку! Баня – помещение повышенной пожарной опасности. Используйте огнебиозащитную пропитку для всех деревянных элементов бани до начала монтажа печи на пол.

Видео – Печь Ермак. Установка

Фундамент под банную печь

Те, кто строит баню своими руками, часто задумываются о целесообразности обустройства фундамента под железную печь. Казалось бы, агрегат весит относительно немного, можно настелить лист металла и пользоваться. Однако по уверениям пожарной инспекции и согласно нормам СНиП, легковоспламеняющиеся поверхности должны быть надежно изолированы от раскаленных поверхностей.

Правильно обустроенное основание также обеспечит печи продолжительный срок службы, т.к. при малейших перекосах металлические каменки быстрее выходят из строя.

Вариант первый

Схему установки печи на фундамент

Обустраиваем простейшее негорючее основание прямо на деревянном полу.

Шаг 1. Делаем замеры габаритов печи. На доски пола переносим габариты каменки (в том месте, где будет установлена печь). Берем метровую линейку и расширяем нарисованный прямоугольник так, чтобы в дальнейшем перед топкой деревянные половицы были закрыты сталью на 50 см, а с трех других сторон огнеупорная плита «выглядывала» минимум на 5-10 см.

Если у печи дверца топки вынесена в соседнее помещение, то перед загрузочной камерой делаем разметку для настила стали (50 см), а в парной делаем разметку для фундамента печи (плюс 10 см к габаритам печи). При этом на стене делаем разметку для выпиливания проема. Если печь приобретается заводского типа, то размеры указываются в инструкции, в случае установки самодельного печного оборудования, расстояние между металлическими стенками каменки и внутренней поверхностью проделанного окна принимаем 25-50 см.

Каждый производитель в паспорте указывает минимально допустимые расстояния при установке металлических печей

Если загрузка дров будет производиться с улицы, стоит позаботиться только о разметке внутри помещения. Предполагается, что площадка перед дверцей топки будет залита бетоном либо выложена негорючей тротуарной плиткой.

Шаг 2. При необходимости выламываем либо выпиливаем часть межкомнатной перегородки (наружной стены дома).

Шаг 3. Берем огнеупорную плиту и вырезаем кусок, по размеру идентичный нарисованной на полу отметке. С ценами на некоторые виды плит можно ознакомиться в таблице.

Наименование, марка Описание Стоимость, руб.

ПКВТ 1260 Жаростойкая плита огнеупорная. Керамоволокнистая. С малым содержанием органических компонентов. Размер 60х50х20 см. 325

ТИСК-250 Размеры плиты – 70х40 мм, толщина от 25 до 50 мм. Плиты изготовлены из силиката кальция, отличаются высокими термическими и механическими показателями. 289

МКРП-340 Теплоизоляционный огнеупорный материал. Устойчив к щелочам/кислотам. 301

Плиту прикручиваем к полу саморезами.

Шаг 4. Замачиваем в воде огнеупорные кирпичи (можно использовать полнотелые красные, но шамотные предпочтительнее). Замешиваем раствор для кладки.

Смесь кладочная

Выкладываем кирпичи сплошным слоем. Регулируем горизонтальность уровнем. При необходимости простукиваем кирпичи киянкой либо добавляем слой кладочного раствора.

Выкладка кирпича. Схема

Второй ряд выкладываем аналогично первому.

Шаг 5. Берем нержавеющий стальной лист, наносим на него разведенный по инструкции производителя жаропрочный клей. Укладываем лист на кирпичи, простукиваем киянкой, выверяем уровень.

Жаростойкий клей

Устанавливать печь на такое основание можно через 24-48 часов.

Цены на шамотный кирпич

~~шамотный кирпич~~

Вариант второй

Если конструкция печи будет слишком массивной, а перекрытия недостаточно прочные, стоит сделать отдельный фундамент, не связанный с основной опорой дома. Такие работы выполняются на стадии строительства бани либо уже после завершения строительства. Причем второй вариант подразумевает изготовление прямоугольного либо квадратного отверстия в полу, сопряженное с демонтажными работами.

Шаг 1. Для фундамента банной печи понадобится котлован с габаритами, немного превышающими размеры печки. Рыть такой котлован следует до точки промерзания грунта.

Удаляем грунт

Шаг 2. Ручной трамбовкой уплотняем грунт. Засыпаем 20 см мелкого гравия, трамбуем его. Поверх гравия производим засыпку песка (10-15 см) с последующей трамбовкой.

Шаг 3. Обустраиваем гидроизоляцию – закрываем стенки котлована рубероидом либо двуслойной толстой полиэтиленовой пленкой.

Шаг 4. Из прутьев арматуры изготавливаем каркас. Расстояние от стенок и дна котлована до каркаса 5 см. Используем подпорки под нижний ряд арматуры либо втыкаем в подушку штыри, на которые проволокой или сваркой фиксируем прутья.

На фото каркас и гидроизоляция

Пример армирования

Шаг 5. Замешиваем бетон. Заливаем его в котлован. От верхней точки залитого бетона до линии чистового деревянного пола должно остаться 20 см. Уплотняем бетон вибратором глубинным и накрываем двумя слоями рубероида. Для скрепления слоев рубероида используем мастику битумную.

Если планируете поднять фундамент над линией пола, используйте опалубку

Продолжать работы рекомендуется через 21-28 дней. Чтобы сократить этот период, можно вместо бетонной заливки сделать кирпичную кладку до линии чистового пола. В рассмотренном же выше случае, до линии чистового пола выкладывается только два ряда кирпичей.
[adrotate group=»5″]
На пол перед топкой настилается лист стали либо выкладывается керамическая плитка. Это покрытие защитит деревянный пол от возгорания в случае выпадения углей.

Цены на рубероид

~~рубероид~~

Видео – Фундамент под печь

Установка печи, бака и дымохода

Банная печь устанавливается на оборудованное огнеупорное основание без скрепления с ним.

Если топливник выносной (выходит в соседнее помещение), то в стенном проеме выкладывается кирпич, причем между кладкой и металлическими стенками должен оставаться зазор, необходимый для прокладки жаростойкого листового утеплителя. Щели между кладкой и деревянной стеной запениваются монтажной пеной, а для герметизации стыков металлической печи с кирпичным порталом используется огнеупорная мастика (герметик).

Стальной лист перед топкой

Портал из кирпича

Защитный экран из керамогранита

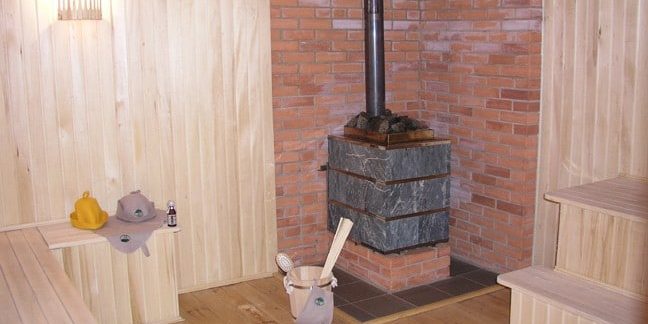

Установленная каменка с баком для воды

Дверца топливника с другой стороны

Растопка

Если же топливник расположен в парной, то стенка за печью закрывается кирпичной сплошной кладкой (в полкирпича) либо укрывается стальным нержавеющим листом толщиной 3-5 мм. При этом печь должна отстоять от стенки не менее чем на 10 см.

Обратите внимание! Предварительная растопка печи перед установкой – обязательная процедура, прописанная производителями твердотопливных агрегатов. Это необходимо для полного твердения краски корпуса и исключения появления запаха в парной от химических испарений, которые могут появиться при нагреве.

Далее монтируется водяной бак. Он может навариваться на дымовую трубу, навешиваться на стенку печи либо может подключаться гибкими шлангами к теплообменнику печи (резьбовые соединения).

Теплообменник

Резьбовые соединения для подключения выносного бака к теплообменнику

Видео – Баки печные водяные

Дымоход сендвич. Монтаж

Варианты расположения сэндвич- дымоходов

Трубы сендвич-дымохода просты в монтаже и отличаются повышенным теплосбережением за счет имеющегося между внешними и внутренними стенками минераловатного утеплителя. Такой дымоход обеспечивает хорошую тягу, а на внутренней поверхности не накапливается сажа и конденсат. Для производства сендвич-дымоходов используется только кислотоустойчивая нержавеющая сталь с продолжительным сроком службы. Поэтому для банной печи такой дымоход считается наилучшим вариантом.

Схема дымохода

Цены на минеральную вату

~~минеральная вата~~

При монтаже важно соблюдать меры пожарной безопасности, чтобы избежать самовозгорания деревянных перекрытий бани (древесина воспламеняется при температуре 170-270 градусов).

Нельзя допускать ошибок при монтаже и пытаться сэкономить изоляционные материалы!

Зависимость температуры отходящих дымовых газов от типа печи, к которой подключен дымоход

Защиту от возгорания обеспечивают оцинкованные листы и асбестовое волокно, проложенное между стенками дымохода и потолочным перекрытием. Важно выбирать длину дымохода так, чтобы в месте расположения перекрытия не образовался стык трубы. Если труба дымохода имеет длину выше 6 м, то дополнительная фиксация осуществляется кронштейнами и хомутами.

Крепление участка дымохода кронштейнами и хомутом

Шаг 1. На потолке над установленной банной печью делаем разметку для монтажа патрубка-разделки.

Шаг 2. По разметке распиливаем потолочное перекрытие.

Наносим огнезащитную пропитку на деревянные элементы.

Шаг 3. В вырезанное отверстие вставляем патрубок-разделку (металлический короб с отверстием для трубы).

Фиксируем его саморезами по углам. Между перекрытием и стальными стенками патрубка вставляем листовой асбестовый или базальтовый утеплитель.

Укладка утеплителя

По нормам толщина утеплителя должна составить 7-7,5 см (то есть это расстояние между стенками короба и перекрытием потолка). Минимальное расстояние от стенок трубы до балок – 130 мм. А от дымохода до стен бани должно быть расстояние минимум 380 мм.
[adrotate group=»5″]
Проход дымохода через потолок

Шаг 4. Непосредственно к печному патрубку подключаем (сваркой либо на огнеупорный герметик) участок неизолированной одноконтурной трубы. Подключать сендвич дымоход непосредственно к печному патрубку нельзя – сгорит утеплитель. На этом же участке дымохода необходимо смонтировать шибер (дымовую задвижку).

Наносим герметик и надеваем на патрубок печи трубу дымохода

Шаг 5. Одноконтурную трубу соединяем со старт-сендвичем (переходником). Все соединения герметизируем.

Нанесение термостойкого герметика на дымоход

Шаг 6. К переходнику подключаем первый участок сендвич-дымохода. Соединение участков сендвич-дымохода в бане осуществляем не «по конденсату», а «по дыму», то есть, стенки верхнего элемента должны перекрывать стенки нижнего участка трубы (см. рисунок).

Схема дымохода

Прямолинейные участки дымохода в местах соединений дополнительно укрепляем широкими металлическими хомутами.

Скрепление двух участков трубы хомутом

Когда дымоход будет выведен через патрубок-разделку, надеваем прямоугольный стальной лист со стороны чердачного помещения. Крепим лист саморезами к доскам перекрытия.

Монтаж дымохода – дело ответственное

Фиксация стального листа

Дымоход. Отверстие в потолке закрыто стальным листом

Шаг 7. Выводим дымоход на крышу. Вырезаем отверстие в кровле. Для прохода трубы сквозь кровлю используется специальный элемент – крышная разделка. Это патрубок с припаянным к нему алюминиевым листом. Смазываем алюминиевый лист огнеупорным герметиком, а затем крепим к кровельному материалу (например, металлочерепице) саморезами.

Проход дымохода через крышу

Крышная разделка не даст дымоходу соприкоснуться с материалами пирога кровли. Изнутри (под крышей) герметизацию выполняем базальтовым утеплителем и закрываем его стальным листом. Лист заранее, т.е. до момента вывода трубы через крышу, надеваем на дымоход.

Проход через крышу дымохода. Фиксация стального листа

Шаг 8. Последний этап – расчет величины возвышения дымохода над крышей бани. Уточнить этот показатель можно в таблице.

Условия Длина дымохода над крышей

Плоская кровля 500 мм

Кровля скатная, дымоход выведен на расстоянии менее полутора метров от конька/парапета >500 мм

Расстояние от конька до дымохода в пределах 1,5-3 метра Высота трубы равна или чуть возвышается над верхней точкой конька

Дымоход выведен на расстоянии более трех метров от конька Визуально проводим от конька вниз линию под углом 10 градусов и узнаем высоту дымохода

Высота дымохода

Остается только закрепить конус-дефлектор. Монтаж завершен.

Видео – Монтаж дымохода для банной печи

Чтобы банная металлическая печь, установленная на деревянный пол, работала эффективно, а процедуры парения были с оздоровительным эффектом, не забудьте уложить качественные камни, например, закрепив на корпусе печи для них специальную сетку. Облицовку печи кирпичами выполняйте по желанию, но непременно оставляя зазор между корпусом и кирпичной кладкой.

Похожие записи

Чистка дымохода в бане своими руками Прежде чем разбираться в способах чистки дымохода в бане, стоит узнать, что такое сажа, почему она накапливается на … Устройство дымохода в бане для дровяной печи Когда-то давно бани строились исключительно «по-черному». Печь устанавливали в парной, из этого же помещения … Как установить печь в бане Металлические печи для бани находятся на пике популярности. Существует множество электрических и дровяных моделей с … Как сложить печь из кирпича своими руками Необходимость в тепле и уюте в частном доме возникает уже в середине осени, и хорошо, если к дому проведено центральное … Электрическая печь для бани Одни люди не представляют себе банных процедур без запаха горящих дров и настоящего, естественного тепла, другие же, … Как выбрать печь для бани Печь – сердце любой бани. Дровяная, электрическая или газовая, самодельная или фабричного производства, бюджетная или … Используемые источники:

https://derevodoska.ru/ustanovka-pechi-v-bane-na-derevyannyj-pol-01/

http://masterskayapola.ru/derevyannyj/ustanovka-pechi-v-bane-poshagovaya-instrukciya.html

https://pol-exp.com/ustanovka-pechi-v-bane-na-derevyannyj-pol-poshagovo/

https://banya-expert.com/video-posts/ustanovka-pechi-v-bane-na-derevyannyj-pol.html

</ul>
