Как правильно снять показания водосчетчика

В настоящее время на рынке приборов учета воды и тепла представлен большой перечень аппаратов под торговой маркой Декаст. Они разработаны с применением современных инновационных технологий. Их надёжность и энергоэффективность позволяет применять их на различных объектах водяного и теплоснабжения. Модельный ряд этих аппаратов включает счётчики широкого назначения.

Устройство и принцип работы

Конструктивно приборы учета воды включают следующие элементы:

• механизм с крыльчаткой;
• ведущий магнит;
• механизм индикации показаний;
• редуктор передачи вращения;
• настроечный диск; экранирующая муфта;
• уплотнительные кольца и герметизирующие прокладки;
• входной и выходной штуцер.

Корпус выполнен из латуни и соединён герметически из двух половинок. Для обеспечения надёжности счётный механизм помещён в специальную капсулу. Она наполнена техническим глицерином.

Принцип работы данных приборов основан на измерении скорости вращения крыльчатого механизма. Скорость вращения зависит от напора поступающей воды в камеру прибора. Масштабирующий редуктор осуществляет преобразование числа оборотов механизма крыльчатки в значение объёма протекающей воды.

Технические характеристики счётчика воды

Технические характеристики счётчика Декаст

Срок службы прибора

Срок службы агрегатов учета воды и тепла соответствует требованиям государственного стандарта. Он составляет 12 лет с момента установки в систему. Компания производитель устанавливает гарантийный срок равный 72 месяцам, в течение которого допускается гарантийный ремонт.

Межповерочный интервал

Интервал между поверками для приборов учёта воды и тепла составляет шесть лет. В течение этого периода обеспечена бесперебойная работа предлагаемых агрегатов.

Стоимость счётчиков

Стоимость аппаратов определяется их назначением. Для бытовых устройств цена начинается с уровня 1500 рублей и зависит от предлагаемой модификации. Для общедомовых нужд цена составляет 9000 рублей и более. Промышленные устройства стоят в пределах нескольких десятков тысяч рублей.

Особенности и достоинства приборов

Основными особенностями этих устройств являются:

• прямая передача вращения от крыльчатого механизма к механическому индикатору;
• высокая чувствительность;
• применение многоструйной системы подачи воды (повышает стойкость к гидродинамическим ударам);
• отдельные экземпляры могут устанавливаться в помещениях с повышенной влажностью окружающего воздуха;
• возможность установки отдельных модификаций в затапливаемых колодцах;
• ёмкость с механическим индикатором заполнена техническим глицерином (улучшает надёжность работы и лёгкость считывания показаний).

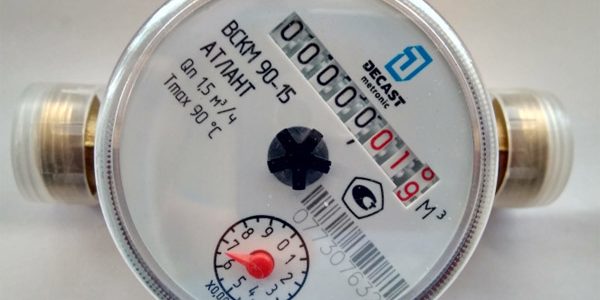

Как снимать показания

Показания итогового расхода снимаются с левой части восьмиразрядного счётчика. Для удобства она выделена чёрным цветом(зелёный прямоугольник).  Из числа показанное на табло нужно вычесть число по которому вы оплачивали в прошлом месяце и умножить на расценку за холодную или горячую воду. Цифры окрашенные в красный цвет(красный прямоугольник) для учёта воды не используются.

Рекомендуем:  Счётчик воды СТВХ(У) 50-200 — достоинства и характеристики

Конструктивно предусмотрена возможность свободного вращения счётного устройства по окружности вокруг своей оси на 360 градусов. Это значительно облегчает процесс считывания показаний. Кроме этого к отдельным модификациям добавляются устройства дистанционного снятия показаний.

Разновидность счётчиков

Под маркой Декаст выпускаются следующие типы измерительного оборудования.

Приборы учёта количества расходуемой воды

В эту категорию входят следующие устройства:

• бытовые счётчики учета потребляемой воды;
• общедомовые счётчики;
• оборудование для промышленного применения.

К первой категории относятся:

• устройства крыльчатые одноструйные (для горячего и холодного водоснабжения марки ВСКМ Ду15 или Ду 20);
• счётчик «Росич» (Ду 15,20) (отличительной особенностью является то, что он мокроходный);
• аппарат ВСКМ М многоструйный (об этом свидетельствует литера М в шифре прибора);
• ВСКМ МХ – индекс Х указывает, что это агрегат для работы в системе холодного водоснабжения;
• ОСВХ «Нептун» одноструйный для работы с водой не более 50°С. Обладает метрологическим классом С.

У всех перечисленных устройств существуют модификации с добавленным

герконом. Это позволяет добавлять в конструкцию МИД с дальнейшим включением в систему автоматизированного учёта итоговых результатов.

К общедомовым агрегатам относятся:

• ОСВХ или ОСВУ один для холодной воды, другой универсальный с максимально допустимой температурой 90 °С;
• ВСКМ 90»Атлант» – работает в системах с температурой до 120°С;
• ВКМ «Росич» и ВКМ М«Росич» – может применяться в затапливаемых колодцах;
• ОСВХ и ОСВУ марки «Нептун» имеет аналогичныё характеристики как и у бытового счётчика.

Основным отличием этих приборов является диаметр входных и выходных штуцеров. Он изменяется от Ду 25 до Ду 40.

Технический паспорт счётчика воды Декаст

Приборы учёта количества тепла

К этим аппаратам относятся модификации компактных механических теплосчётчиков «МАРС». Они выпускаются в стандартной комплектации и имеют аббревиатуру “СТК”. Добавление литры “У” свидетельствует о наличии ультразвукового устройства. Для бытовых нужд они выполнены с входными размерами Ду 15 и 20. Для измерения в тепла в общедомовых условиях этот размер равен Ду 25, 32 или 40.

Технический паспорт счётчика тепла Декаст

Установка счётчика

Установка устройств учета воды и тепла производится организациями имеющими лицензию на такой вид деятельности. В квартирах и частных домовладениях их устанавливают в местах, удобных для снятия показаний. Общедомовые приборы монтируют сотрудники ЖКХ в специально отведённых местах.

Содержание статьи:

Счетчик «Берегун» – это компактный прибор для замера суммарного расхода как горячей, так и холодной воды. Подходит для эксплуатации в квартирах, общественных помещениях, в ЖКХ. Производитель электросчетчика – ООО «СУ-29» (Россия, г. Москва).

Виды и популярные модели

Счетчик воды “Берегун”

Счетчик воды «Берегун» используется в системах горячего и холодного водоснабжения. В целом, по строению устройство во многом схоже с водяными счетчиками от других заводов-изготовителей. Конструкция состоит из следующих частей:

• прочный металлический корпус;
• чаша-основание из металла;
• «крыльчатка», оснащенная двумя лопастями;
• встроенный счетчик механического типа;
• круглая панель со шкалой, значениями и расшифровкой показателей;
• компактный механизм, осуществляющий вращение для передачи данных от «крыльчатки» к самому счетчику.

Принцип устройства всех приборов одинаков. Единственное отличие между водосчетчиками – наличие корпуса синего цвета у водомера для холодной воды, а красного – для горячей. Оба варианта характеризуются стандартной комплектацией. Применяются для учета расходуемой потребителями воды в соответствии со СанПиН2.1.4.1074-01.

Каждое устройство сопровождается техническим паспортом, содержащим всю основную информацию о водомере и правилах его эксплуатации.

Технические характеристики

Согласно официальным данным по устойчивости к влаге и изменениям температурного режима, при работе счетчик изготавливается в соответствии с исполнением «В4» (по ГОСТу 12997). Относительно определения метрологического класса приборы соответствуют:

• классу «А», если применяется вертикальная установка;
• классу «В», когда водомер устанавливается горизонтально.

В обоих случаях нормы установки соблюдаются в соответствии с ГОСТ Р 50193.1.

Перечень основных параметров и их значения:

• Условный проход в диметре – 15 мм.
• t в измеряемой среде – 5-90 градусов;
• t воздуха окружающей среды (при влажности 80%) – 5-50 градусов;
• Соединение резьбы (в дюймах) – 3/4;
• Потеря в давлении – не более 0,1 МПа;
• Порог чувствительности, м3/ч – не более 0,03 и 0,015 для класса «А» и «В» соответственно;
• Минимальное значение деления на шкале индикатора – 0,00005 м3;
• Вес водомера (с заводской упаковкой) – 650 гр;
• Устойчивость к воздействию магнитного поля (напряженность) – не более 140 кА/м;
• Расход воды, м3/час: минимальный – 0,03-0,06, переходный – 0,12-0,15, номинальный – 1,5, максимальный – 3.

Срок службы устройств вне зависимости от класса составляет не менее 12 лет. Согласно инструкции производителя, интервал между поверками приборов различен: 6 лет для водосчетчиков холодного водоснабжения и 4 года для «Берегуна», устанавливаемого на горячую воду.

Водосчетчик «Берегун» с импульсным выходом

Данный водомер позволяет передавать результаты замера расхода воды дистанционно. Дискретность прибора при работе составляет 1 импульс на каждые израсходованные 10 литров.

Дистанционная передача данных по замерам накопленного объема воды осуществляется за счет встроенного в корпус устройства преобразователя. Именно он способствует формированию унифицированного импульса, а затем передает сигнал через двухпроводную линию, расстояние которой может достигать до 100 метров.

Коммутация импульсного выхода действует через «сухой контакт» с напряжением не более 24В. Вес импульса при этом может составлять от 1 до 1000 л/имп.

Принцип работы

Конструкция счетчика

«Берегун» функционирует за счет выполненных «крыльчаткой» оборотов, совершающей движения под воздействием водяного потока. Поэтапная работа прибора:

• вода проходит через фильтр;
• поток проникает в измерительную камеру;
• под давлением воды происходит вращение «крыльчатки», на которой закреплена ведущая магнитная муфта;
• вращение муфтового магнита передается ведомой части с помощью разделительного стакана, что задействует масштабирующий редуктор и отсчетный механизм.

В итоге счетный механизм, расположенный в изолированной части корпуса, преобразовывает зафиксированное число выполненных «крыльчаткой» оборотов в показания, исчисляемые в кубических метрах.

«Берегун» относится к категории сравнительно дешевого бытового оборудования, поэтому доступен большинству покупателей. Какую именно модель установить, стандартную или с импульсом, потребитель решает сам. Счетчики подходят для городских квартир (вне зависимости от площади), частных домов и таун-хаусов на производственных объектах, в общественных помещений (торговые центры, бассейны, гостиницы, офисные здания).

Правила монтажа и подключения

Установленные конструкции на трубах

При установке «Берегун» не требует подготовительных и сварочных работ, а также изменений в трубопроводной системе. Для обеспечения герметичности соединений в комплект оборудования производителем включены «переходники», муфты, изоляционные прокладки.

Алгоритм действий при подключении водосчетчика:

1. Перекрыть воду.
2. Подготовить резьбу для подсоединения штуцеров входа и выхода.
3. Очистить отверстия от грязи, пыли и краски с труб.
4. Обеспечить, чтобы край трубы и ее направление находились под углом в 90 градусов.
5. Перед подключением на резьбу штуцера наматывается льняная пакля (для повышения герметичности).
6. Удаляются все старые прокладки, защитные колпаки и техническая проставка.
7. Вставляются новые уплотнители.
8. Закручиваются накидные гайки с соблюдением совпадения направления водного потока и стрелки прибора.
9. Гайки затягиваются с помощью динамометрического ключа.
10. Плавно открыть воду.
11. Если протечки нет, то положение устройства можно отрегулировать простым поворачиванием для более удобного считывания показаний.

Следует помнить, что после выполнения монтажа, водомер и фильтр нужно опломбировать. Начальные показания фиксируются в технический паспорт прибора и заносятся в специальный акт.

Методы остановки водосчетчика «Берегун»

Вопрос о том, как можно обмануть счетчик для воды «Берегун», при этом сэкономив на расходы за коммунальные услуги, волнует большинство потребителей. Народная смекалка не знает границ, поэтому способов, как остановить работу устройства, придумано несколько.

Первый способ. Большинство современных приборов для учета воды оснащены защитой от воздействия магнитного поля. Но и в этом случае есть выход. Достаточно воспользоваться неодимовым магнитом для остановки работы счетчика «Берегун». Такой магнит, являющийся, по сути, сплавом из трех химических элементов, позволяет создать мощнейшее поле, противостоять которому механизм устройства просто не в силах. Главное, правильно определиться с размером и местоположением магнита на счетчике:

1. Перед креплением на корпус «Берегуна», следует обмотать его в хлопковую ткань (иначе есть шанс полностью вывести оборудование из строя).
2. Пустить воду.
3. Приложить «заготовку» к корпусу водомера.
4. Медленно двигать магнитом по боковине прибора, наблюдая за изменениями показателей.

Когда несмотря на текущую воду, показания не будут увеличиваться, «заготовка» фиксируется на подходящем месте.

Второй способ. Обманывать счетчик можно и с помощью обычной проволоки. Также подойдет синтетическая леска. Действия просты:

1. Не царапая измеритель и сохраняя резьбу, откручивается заглушка фильтра.
2. Затем, через одно из отверстий пропускается проволока (леска).
3. Один из проволочных концов закрепляется за стакан водного фильтра.
4. Второй – продевается в трубу с ориентированием на ход потока воды.

В завершение, для остановки работы «Берегуна», ко второму кончику проволоки прикрепляется небольшая бусина или шарик. Такой «груз» и не дает изменяться показанием расхода в сторону увеличения.

Третий способ. В том случае, когда водомер еще не опломбирован, его можно разобрать, снять верхнюю панель и в рабочем механизме обрезать «крыльчатку». Опасность метода заключается в том, что при первой же поверке, обман будет обнаружен, а владелец понесет наказание. Также существует опасность укоротить элемент больше, чем это необходимо, что чревато выходом оборудования из строя.

Четвертый способ. Для остановки импульсных измерителей возможно воспользоваться обычной иголкой. Для этого необходимо вставить ее в отверстие, расположенное в боковой части корпуса. Таким образом, работа устройства будет полностью остановлена, но также велика вероятность повреждения внутреннего механизма.

В качестве пятого способа можно воспользоваться бытовым пылесосом. В этом случае рост показаний не останавливается, а сматывается.

Обратите внимание, что любые действия, направленные на остановку счетчика, противозаконны и наказуемы!

С 2018 года законодательство Российской Федерации обязало физических и юридических лиц устанавливать счетчики на воду. Несмотря на ряд материальных затрат, их установка в квартире, офисе или на предприятии окупается за считанные месяцы. Ведь вода оплачивается не по установленным нормам, которые достигнуть весьма проблематично, а по фактическому расходу. К тому же измерительное устройство в квартире дисциплинирует всех членов семьи, побуждая их экономно расходовать воду. Ведущими игроками на рынке приборов учета стали счетчики воды «ВСКМ» (водосчетчик крыльчатый модифицированный).

 Производитель

Одно из лидирующих мест среди предприятий, выпускающих приборы учета воды, занимает московская производственная компания «ПРИБОР». Она производит счетчики воды торговой марки «Декаст Метроник». Это предприятие более 20 лет успешно выдерживает серьезную конкуренцию на рынке приборов учета. Водосчетчик «ВСКМ» – один из наиболее востребованных видов продукции ПК «ПРИБОР». Установка этих устройств позволяет взять под полный контроль потребление воды и заметно снижает расходы на оплату ЖКХ.

Модели и технические характеристики

Наиболее популярны приборы учета «ВСКМ-90-15…50». Где число 90 означает максимально допустимую температуру рабочей жидкости в градусах Цельсия. То есть все приборы этой марки могут устанавливаться в магистраль как холодной, так и горячей воды.

Второй числовой параметр означает диаметр условного прохода. То есть внутренняя толщина трубопровода в миллиметрах. Его рассчитывают для каждой системы водоснабжения с учетом того, чтобы обеспечить потребный расход.

Для обычных квартир используются «ВСКМ-90-15» – универсальные бытовые счетчики холодной и горячей воды. В многокомнатные квартиры и небольшие частные дома устанавливают «ВСКМ-90-20», так как параметры этих приборов в полной мере позволяют обслужить жильцов.

Счетчики воды «ВСКМ-90-25/32/40/50» уже относятся к категории общедомовых приборов учета ввиду увеличенного условного прохода.

Все водосчетчики ВСКМ – тахометрические, сухоходные, то есть они показывают информацию, получаемую от крыльчатки. Сама крыльчатка установлена в потоке, благодаря которому она вращается. Ее форма напоминает обычный вентилятор на опорных подшипниках, роль которых выполняют часовые камни. Информация о вращении через магнитные муфты передается на механизм подсчета – тахометр. Этот прибор измеряет частоту вращения крыльчатки и предоставляет информацию пользователю в том виде, который всем знаком по электросчетчику или одометру автомобиля.

Весь прибор конструктивно можно разделить на две части:

1. Сухая часть, из-за которой измерительный прибор и считается сухоходным. Там расположен счетный механизм и сам счетчик.
2. Водная часть, в которой установлена крыльчатка с магнитными муфтами.

Водосчетчики «ВСКМ-90-15» и «ВСКМ-90-20» являются одноструйными, а их собратья с большими диаметрами условного прохода – многоструйными. В них поток жидкости перед входом в измерительную камеру разделяется на несколько струек. Это позволяет значительно снизить погрешности измерений, так как уменьшается влияние турбулентности, которая образуется из-за влияния стенок измерительной камеры.

Одним из основных параметров, который необходимо знать при выборе прибора учета для установки в квартиру, является монтажная длина. Это расстояние между двумя трубами, которое необходимо для того, чтобы поместить туда прибор.

Универсальные счетчики для воды «ВСКМ-90-15» выпускаются длиной 110 мм и 80 мм, счетчик «ВСКМ-90-20» выпускается только длиной 130 мм. Несколько реже в продаже встречается «ВСКМ-90-15» с МИД-сенсором, монтажная длина которого уже 165 мм.

Монтажные длины домовых счетчиков следующие:

• счетчик воды «ВСКМ-90-25» – 260мм;
• счетчик воды «ВСКМ-90-32» – 260мм;
• счетчик воды «ВСКМ-90-40» – 300мм;
• счетчик воды «ВСКМ-90-50» – 300мм.

Все приборы учета могут оборудоваться датчиками импульсного выхода. Тогда в маркировке будут добавлены буквы ДГ (датчик геркона), что дает возможность снимать показания дистанционно, не приближаясь к месту установки.

Универсальные счетчики воды «ВСКМ-90-12/20» выполнены в корпусе из латуни. «ВСКМ-90-25/32/40/50» имеют чугунный корпус, окрашенный в красный цвет, и, в зависимости от модификации, оснащены или МИД-сенсором или датчиком геркона, позволяющими снимать показания удаленно.

Производителем ВСКМ предлагаются домовые счетчики с литерой «Ф» в наименовании. Она означает, что вместо резьбового соединения с магистралью водопровода соединение осуществляется фланцами.

Плюсы и минусы

Основные плюсы приборов ВСКМ:

• широкий диапазон эксплуатационных температур воды, позволяющий использовать прибор как для холодной, так и для горячей воды;
• герметичность прибора, позволяющая выдерживать давление 1,6 МПа;
• устройство комплектуется дополнительным соединительным оборудованием;
• два вида длины проточной части (для «ВСКМ-90-15») – 80 и 110 мм, что позволяет монтировать прибор даже в компактных нишах;
• наличие счетчиков с МИД-сенсором или с импульсным выходом, позволяющим снимать данные на расстоянии от места установки, а также коммутировать данные в единую систему для контроля всех параметров ЖКХ;
• полное соответствие ГОСТам и санитарным нормам;
• сохранение эксплуатационных характеристик на протяжении всего срока службы;
• электрическая автономность устройства;
• возможность вращения указателя счетного механизма на любой угол;
• потеря давления жидкости на вращение крыльчатки ничтожно мала;
• технологичность установки и эксплуатации ВСКМ;
• защита от магнитного воздействия;
• усиленные подшипники крыльчатки позволят устройству служить долгие годы;
• наличие модификации с фланцевым монтажом трубопроводов (для «ВСКМ-90-50Ф»);
• приемлемые цены;
• доступность на рынке;
• высокая надежность, подтвержденная назначенным двенадцатилетним ресурсом.

Отрицательные моменты ВСКМ:

• установка строго горизонтально или вертикально, причем при вертикальной установке класс точности прибора снижается;
• уязвимость для внешнего магнитного воздействия, которая для недобросовестных жильцов стала скорее плюсом.

Комплектность и особенности монтажа

Завод-изготовитель для удобства покупателей поставляет в розничную сеть счетчики воды «ВСКМ-90» как с комплектом установки, так и без него. Это оправдано, так как, если идет простая замена устройства, приобретать дополнительные сгоны и гайки нет необходимости. Если же прибор ВСКМ монтируется впервые, лучше взять полный комплект поставки, в который дополнительно к счетчику входят два сгона с накидными гайками и уплотнительные кольца.

Кроме того, в комплект поставки счетчика воды входит паспорт с отметкой о дате поверки. Во избежание досрочной замены счетчика ни в коем случае нельзя потерять паспорт. Паспорт нужно бережно хранить даже после установки.

Монтаж прибора должен обеспечивать свободный доступ к нему для снятия показаний и контроля его состояния и исключать риск нанесения механических повреждений.

Водосчетчик устанавливается на вертикальных и горизонтальных отрезках трубопроводов. Причем если прибор установлен вертикально, то класс точности его понижается. Нельзя ставить счетчик таким образом, чтобы экран счетного механизма был направлен вниз. В магистрали перед прибором учета требуется установка магнитного сетчатого фильтра или хотя бы простого сетчатого, что дешевле. Это позволит защитить крыльчатку от механических повреждений.

Скачать паспорт счетчика ВСКМ можно ЗДЕСЬ.

Для возможности замены прибора учета в магистрали перед ним должен устанавливаться перекрывной кран.

 Срок службы и межповерочный интервал

Срок службы счетчиков воды марки «ВСКМ-90» составляет 12 лет, при этом производитель дает год гарантии. Межповерочный интервал составляет 6 лет.

 Снятие показаний

Счетный механизм водосчетчика «ВСКМ» содержит восемь окошек, за которыми расположены диски с нанесенными на них цифрами от 0 до 9. Пять цифр черного цвета означают количество протекшей воды в кубометрах. Три красные цифры показывают количество воды в литрах. На центральной панели также располагается стрелка МИД-сенсора или ДГ. Имеется указатель в виде черной звездочки на зеркальном фоне, который дает возможность быстро и без демонтажа проводить поверку.

Сам счетный механизм можно повернуть вокруг оси на любой угол.

Как остановить или замедлить

Остановить счетчик ВСКМ можно с помощью магнита, заблокировав его магнитным полем муфты, передающие информацию о вращении крыльчатки.

Если в счетчике не установлен обратный клапан, то можно сделать следующее: перекрыть воду и выкрутить фильтр перед счетчиком, затем с помощью пылесоса отмотать показания в обратную сторону.

Обратную отмотку счетчика можно провести и в период летних отключений горячей воды. Для этого необходимо заглушить водопроводный кран кусочком резины и открыть одновременно вентили горячей и холодной воды. От этого холодная вода, не найдя выхода через водопроводный кран, через смеситель устремится в магистраль горячей воды. Счетчик начет вращаться в обратную сторону.

Однако проводя подобные махинации, надо помнить, что самовольное изменение показаний счетчика противозаконно и влечет за собой административный штраф в размере от 1500 рублей, а в отдельных случаях и уголовную ответственность.

Аналоги

«Бетар СХВ-15» – всем хорош, но предназначен только для холодной воды.

«Метер СВУ-15» – самый бюджетный в этом диапазоне.

Установка счетчика помогает существенно экономить. Пользователь начинает оплачивать фактически использованный объем, а не усредненные показатели, которые, как минимум, на тридцать процентов завышены. Выбирая устройство учета, нужно отдавать предпочтение надежной сантехнической технике, проверенной временем и пользователями. Оборудование ВСКМ является именно таким прибором учета за потребленной водой. Универсальное оборудование счетчик ВСКМ характеризуется высоким качеством, доступной стоимостью и долговечностью службы. Водосчетчики предназначаются для контроля потребленных объемов специально подготовленной воды-теплоносителя и питьевой воды.

Технические характеристики счетчиков ВСКМ

Счетчики воды ВСКМ

Счетчик воды универсальный предусмотрен для использования в приватных владениях в низким расходом воды. Это могут быть частные жилища, дачные комплексы, дома за городом и подобные небольшие сооружения. Прибор используется для измерений потребления холодной и горячей воды.

Технические характеристики устройства ВСКМ:

• промежуток между контролем за состоянием– шесть лет;
• температурный диапазон от пяти до ста двадцати градусов выше нуля;
• срок службы 12 лет;
• прибор непроницаем, адаптирован под давление до 1.6 МПа;
• особенности водомера–основа из сверхпрочного латунного материала;
• в набор входят необходимые дополнительные соединительные элементы;
• монтажные размеры соединительных частей – сто десять и восемьдесят миллиметров;
• есть конструкции с импульсным выходом, что дает возможность автоматически собирать данные и передавать их дистанционно;
• водосчетчик горячей и холодной воды соответствует государственным стандартам;
• прибор работает независимо от электросетей;
• простые монтаж и обслуживание;
• антимагнитная защита;
• усиленные части, которые способствуют продлению службы;
• доступное и понятное описание особенностей прибора в инструкции.

Компания реализует промышленные и бытовые счетчики. Все измерительные приборы организации Декаст (Decast) пользуются популярностью.

Преимущества установки индивидуальных счетчиков очевидны:

• жильцы, имеющие прибор учета, платят в два-три раза меньше, чем те, у кого нет счетчика;
• пользователь оплачивает только реально потребленную воду;
• при установке придомового счетчика вы не будете оплачивать воду, потребляемую соседями, поскольку весь объем будет поровну поделен между жильцами дома.

Даже некоторые минусы не могут «перевесить» все достоинства:

• пользователь самостоятельно оплачивает все расходы по приобретению и установке прибора;
• необходимо своевременно делать поверку прибора или производить замену;
• нужно самостоятельно передавать данные в обслуживающую компанию;
• при поломке элементов устройства, следует обращаться в организацию, поскольку нужно нарушать целостность пломбы;
• вся сантехника должна пребывать в идеальном состоянии, или любая протечка «ударит» по карману.

Модели

Счетчик воды ВСКМ 15

Счетчик воды ВСКМ 15 изготовлен в типичном и фланцевом исполнении или модифицирован импульсным выходом.

Особенностями стандартного исполнения являются такие моменты:

• корпус, выполненный из сверхпрочных материалов;
• присоединение с помощью резьбы;
• наличие сенсорного модуля импульсов (не всегда).

Модифицированный счетчик с импульсным выходом характеризуется стандартным исполнением и отсутствием сенсорного модуля импульсов.

Водосчетчик ВСКМ в фланцевом исполнении имеет фланцевые соединительные фрагменты.

Многофункциональные измерительные приборы для воды ВСКМ выполнены в двух моделях: 90- Ф и 90 ДГ- Ф. Отличием между моделями является применение дистанционного герконного датчика в одном из образцов. Любая модель обладает способностью работать в широком диапазоне температур, имеет пролонгированный срок службы.

Преимущественно, водомер ВСКМ используется для контроля за количеством потребленной горячей воды, но модель также активно применяется как счетчик холодной воды. Прибор характеризуется высокоточностью измерений, оснащен защитой от кавитации.

ПК прибор ВСКМ отличается надежностью и защищен от негативного влияния водных примесей.

В счетчике имеется одна движущаяся деталь – крыльчатка. С целью продления срока ее службы, она выполняется из надежного материала. Он отличается устойчивостью к неблагоприятному воздействию очень жесткой воды и влиянию электро- или магнитного поля.

Счетчик воды ВСКМ 90 50

Счетчик воды ВСКМ 90 50 — учетный механизм с пластиковыми роликами и стрелочными индикаторами, показывает потребленный объем в метрах кубических. Принцип функционирования базируется на подсчете частоты поворотов крыльчатки. Данное устройство относится к категории многоструйных. Вода взаимодействует с крыльчаткой, что позволяет получать наиболее точные результаты измерений. Счетчик ВСКМ 50 фланцевый устанавливается горизонтально и вертикально. Он работает в разных диапазонах расходов. При горизонтальном расположении – это классность В, при вертикальном – классность А.

Промежуточный термин между поверками на горячую и холодную воду – шесть лет. Продолжительность термина службы – двенадцать лет.

Счетчик воды ВСКМ 90 32

Счетчик воды ВСКМ 90 32

Идея работы универсального устройства основывается на учете частоты оборотов крыльчатки, скорость вращения которых равна расходованию воды. Счетчик воды ВСКМ 90 32 рекомендован для установки в частных домах, как общедомовой счетчик, на небольших предприятиях с умеренным потреблением воды. Преимущественно, применяется в помещениях с повышенным уровнем влажности. Метрологическая классность устройств – А и В, класс зависит от месторасположения и способа прикрепления прибора.

Счетчик воды ВСКМ 90 20

Универсальный крыльчатый счетчик воды ВСКМ 90 20 предназначается для установки в приватных жилищах с незначительным расходом воды. Прибор одинаково эффективно применяется для учета расхода холодной и горячей воды.

Временной интервал между проверками водомера ВСКМ 20 ДГ составляет шесть лет, продолжительность срока эксплуатации – двенадцать лет. Прибор характеризуется высокоточной службой, простотой обслуживания. В наборе предусмотрены присоединительные элементы.

Счетчик воды ВСКМ 90 15

Счетчик воды ВСКМ 90 15

Прибор учета потребленной воды ВСКМ 90 15 атлант – крыльчатый одноструйный сухоходный. Диапазон допустимой температуры – от пяти до девяноста градусов. Класс точности работы зависит от способа установки: класс В при горизонтальном расположении, класс А – при вертикальном. Максимально допустимое рабочее давление – 1 Мпа. Временной промежуток между поверками на холодную воду – шесть лет, на горячую – четыре года. Продолжительность службы прибора – двенадцать лет. Имеет антимагнитную защиту.

Приборы учета ВСКМ 15 ДГ показали себя как сверхточные и качественные механизмы для учета за потребленной жидкостью.

Поверка

Процедура является обязательной и должна проводится четко в установленные сроки. Критерии поверки разнятся для моделей счетчиков. Для приборов ВСКМ межповерочный термин составляет шесть лет и четыре года для холодной и горячей воды соответственно.

Если собственник не прошел поверку устройства в определенные сроки, прибор автоматически считается неисправным, а оплата взымается с учетом проживающих по установленным нормативам.

Чаще всего, интервал для поверки определяется действующим ГОСТом.

Поверка может проводится двум способами:

• счетчик демонтируется и сдается в обслуживающую компанию;
• счетчик проверяется инспектором на дому, без демонтажа.

Сроки поверки зависят от выбранного варианта. При отправке прибора в специальное учреждение приблизительный срок поверки – две недели, при вызове мастера на дом – контроль произведется в течение одного-двух часов. Стоимость в каждом конкретном случае будет разниться. Цена за поверку счетчика горячей воды не отличается от стоимости поверки счетчиков холодной воды.

Проводить процедуру дома или в учреждении – решает собственник. Поверка и калибровка прибора в домашних условиях имеет ряд преимуществ:

• налицо явная экономия времени;
• нет механического воздействия на водопроводные трубы, способные испортиться в процессе демонтажа;
• экономия средств, так как во время поверки в учреждении, человек около двух недель платит по усредненным тарифам.

Но имеется и ряд недостатков: поверка, проведенная таким способом процедура, не гарантирует нормальную работу прибора в дальнейшем. Метод не выявляет некоторые нарушения в работе, особенно деталей, выполненных из пластмассы. Прибор, несоответствующий стандартам, будет списан, но за поверку придется заплатить.

Как остановить

Нередко люди задаются вопросом, как остановить счетчик ВСКМ. Есть разные способы воздействия на учетный прибор: магнит, проволока, другие приспособления. Продавцы магнитов обещают экономию, но преимущественно, несанкционированное воздействие на счетчик приводит к поломке прибора, крупным штрафам.

Скрыть, что на вашем счетчике стоит магнит, очень сложно. Инспекторские службы могут выявить применение магнита даже без проникновения в квартиру. Тесламетр —  дорогое, но действенное приспособление, он выявляет магнитное поле на приборе дистанционно.

Счетчик воды ВСКМ остановка

Антимагнитные пломбы также подсказывают, было ли воздействие на прибор: они меняют свой цвет или форму.

Магниты останавливают движение счетчика, но экономия очень сомнительная, так как, если контролеры выявят преступные действия, размер штрафа может быть очень большим. Иногда принцип не работает или работает совсем не так, как хотелось бы. Можно не только размагнитить свой счетчик, сломать движущиеся детали, но и воздействовать на соседские приборы. А это – дополнительные штрафы.

Алгоритм определения штрафов за использование запрещенных приспособлений с целью ввести в заблуждение службы проверки и исказить результаты, следующий:

• выясняется дата последней поверки или берется срок с момента установки;
• производится перерасчет, все потребленные кубометры пересчитываются по усредненным тарифам и умножаются на десять.

Штраф придется оплатить, так как в противном случае информация будет передана в суд.

Счётчики Декаст – приборы для измерения объёмов потреблённой воды. Изделия предназначены для использования в сетях холодного и горячего водоснабжения индивидуальными потребителями в квартирах и частных домах и организациями в коммунальной сфере и промышленном производстве.

Вид счётчика – Decast

Устройство и принцип работы

Учёт количества кубометров воды производится посредством пропорционального преобразования механическим редуктором вращения крыльчатки или турбины. Показания отображаются на колёсах роликового табло. Конструктивно выпускаются изделия сухоходного и мокроходного типа.

Водомер состоит из следующих элементов:

• корпуса;
• турбины или крыльчатки, размещённой в измерительной камере;
• счётного модуля с механическим табло и редуктором.

Предлагаются модификации, снабжённые дополнительным устройством, выводящим сведения о показаниях в централизованную систему учёта.

Технические характеристики

Наименование и размерность параметра	Значение
Диаметр условного прохода, мм	15	20	25	32	40
Метрологический класс	А, В
Номинальный расход, Qn, м³/ч	1,5	2,5	3,5	6	10
Максимальный расход, Qmax, м³/ч	3	5	7	12	20
Переходный расход, Qt, м³/ч:
Минимальный расход, Qmin м³/ч:
Порог чувствительности, м³/ч	0,015	0,02	0,03	0,048	0,055
Пределы допускаемой относительной погрешности при измерении в диапазонах:
Максимальное рабочее давление воды, не более, МПа	1,6
Потеря давления при максимальном расходе не более, МПа	0,1
Емкость счетного механизма, м³	99999.999
Цена наименьшего деления счетного механизма, м³	0,0001
Максимальная температура измеряемой воды, °С:
Рабочие условия эксплуатации:
Длина счетчика, мм, не более	110	130	160	160	200
Высота, мм, не более	85	85	95	120	120
Ширина, мм, не более	77	77	77	110	110
Масса счетчика, кг, не более	0,7	0,8	1,0	2,0	2,5
Нормативный срок службы, лет	12
Межповерочный интервал, лет:
Цена бытовой модели, рос. руб.	500 — 5000
Цена общедомовой модели, рос. руб.	1800 — 7500
Цена турбинной модели, рос. руб.	11000 — 22000
Цена комбинированной модели, рос. руб.	около 150000

Документация

Каталог продукции Decast: Смотреть

Паспорт (ВКМ): Смотреть

Паспорт (ВСКМ 90): Смотреть

Паспорт (ОСВ): Смотреть

Паспорт (СТВ): Смотреть

Сертификат соответствия: Смотреть

Свидетельство СИ (ВКМ): Смотреть

Свидетельство СИ (ВСКМ 90): Смотреть

Свидетельство СИ (ОСВ): Смотреть

Свидетельство СИ (СТВ): Смотреть

Описание типа (ВСКМ 90): Смотреть

Гарантия на прибор

Производитель предоставляет гарантию на случай выявления заводского брака от дефектов сборки или состояния комплектующих на следующий срок:

• при хранении и транспортировке – в течение года от даты выпуска;
• при эксплуатации – до 18 месяцев от пуска в работу при количестве объёмов наработки, зависящих от величины диаметра прохода прибора.

Обязательное условие предоставления продукции для гарантийного ремонта или замены – отсутствие следов нарушения паспортных требований и присутствие паспорта.

Преимущества прибора

Водомер отличают следующие положительные качества:

• выгодная стоимость;
• длительный срок службы;
• современный привлекательный дизайн;
• удобство считывания показателей;
• низкая погрешность измерений;
• защита от несанкционированного воздействия, колебаний температур воздуха окружающей среды и измеряемой воды;
• простота монтажа;
• большой ассортимент изделий, с возможностью выбора оптимальной модели;
• функция дистанционной передачи данных;
• гарантированная защита от постороннего воздействия с целью фальсификации показаний.

Разновидности счётчика

Производителем выпускаются исполнения, используемые в условиях:

• индивидуального потребителя;
• многоквартирного дома;
• промышленного предприятия.

Производятся следующие модели бытовых приборов:

• ОСВХ (ОСВУ) – квартирное исполнение одноструйного сухоходного водомера для холодной и горячей воды или универсального назначения с вариантами диаметров прохода 15 и 20 мм;
• ВСКМ – аналогичная модель с возможностью интегрирования в централизованную контролирующую систему;
• ВКМ “Росич” – исполнение с повышенной защитой от влажности для холодной воды;
• ОСВ “Нептун” – модель, измеряющая воду до 50 градусов, метрологического класса С.

Варианты общедомовых моделей:

• ОСВХ (ОСВУ) – одноструйный сухоходный прибор для холодной воды и универсальный с диаметром прохода 25, 32 и 40 мм;
• ВСКМ 90 – многоструйный водосчетчик с диапазоном диаметров от 25 до 50 мм в штуцерном и фланцевом исполнениях, с предельной температурой воды до 120 градусов;
• ВСКМ 90 “Атлант”, сходная модель, предлагаются модели отдельно для холодной и горячей воды с предельной температурой соответственно 50 и 90 градусов;
• ВКМ – модель мокроходного одноструйного прибора для холодной воды с двумя вариантами Ду – 25 и 32 мм;
• ВКМ М – усовершенствованный аналог с расширенным диапазоном диаметров – 25, 32, 40 и 50 мм;
• ОСВХ (ОСВУ) “Нептун” – модифицированный вариант первой модели в перечне с улучшенным качеством исполнения; отдельно предлагается данная модификация с повышенной чувствительностью.

Из промышленных изделий турбинного типа, крепящихся фланцами, производятся следующие модели:

• СТВХ (СТВУ) – для холодной воды и универсальные, в пяти исполнениях по размеру Ду – от 50 до 200 мм;
• СТВХ “СТРИМ” – модификация для холодной воды, с повышенной чувствительностью при незначительном расходе.

В дополнение к перечисленным предлагаются два исполнения комбинированных водомеров, объединяющие в одном корпусе два счётчика – турбинный и крыльчатый многоструйного типа, позволяющих одновременно замерять объёмы технической и питьевой воды.

Импульсный выход

Модификации, оборудованные импульсным выходом, позволяют удалённо передавать данные на стороннее устройство централизованной системы посредством импульсного датчика и интерфейса. Один сигнал соответствует объёму воды в 1 или 10 литров, в зависимости от исполнения. О присутствии импульсного выхода свидетельствуют буквы “ДГ” в наименовании модели.

Снятие показаний

Показания снимаются в таком порядке:

Снятие показаний с восьмироликового счётчикаСнятие показаний с пятироликового счётчика

1. Отмечается целое значение потреблённых кубов, без учёта начальных нулей и дробной доли.
2. Вычитаются прошлые данные.
3. Результат умножается на величину тарифного плана.

Можно ли сэкономить

Чтобы сэкономить, потребителю необходимо:

• применять приборы, позволяющие регулировать расход воды;
• проверять исправность запорной арматуры;
• не расходовать воду понапрасну.

Использование водомера позволяет существенно уменьшить сумму оплаты, по сравнению с расчётом по нормативам.

Установка счётчика

Прибор монтируется в положении, обеспечивающем доступ к циферблату и соответствующем указанному в паспорте аппарата.

Схема установки счётчика воды

Вода предварительно перекрывается. Работы выполняются следующим образом:

1. Изделие располагается, согласно направлению стрелки на корпусе по ходу жидкости.
2. Под накидные гайки устанавливаются прокладки, обеспечивающие герметичность соединения.
3. Гайки затягиваются. Контролируется равномерное зажатие соединений, без перекоса корпуса водомера.
4. Плавно открывается подача воды, счётчик заполняется.

Накладываются пломбы, ответственный представитель коммунальной организации фиксирует факт пуска счётчика в работу записью в паспорте устройства.

Используемые источники:

• https://pouchetu.ru/vodyanoj/dekast
• https://santehnicheskij-mir.ru/santexnika/scetcik-beregun.html
• https://oschetchike.ru/vody/vskm
• https://schetchik-info.ru/schetchiki-vody-vskm/
• https://myschetchik.ru/vody/dekast
