Как правильно резать пластиковые канализационные трубы

При устройстве различных трубопроводов пластиковые трубы все чаще заменяют стальные. Этому способствуют такие факторы как:

• большое разнообразие изделий из различных видов пластика;
• высокая стойкость пластика к коррозии и зарастанию стенок известковым налетом;
• легкость пластиковых труб, значительно облегчающая монтаж трубопроводов;
• более низкая стоимость пластика по сравнению с металлическими трубами, заметно снижающая сметную стоимость прокладки трубопроводов;
• длительный срок службы.

Поэтому пластиковые трубы повсеместно используются как в промышленном, так и в частном домостроении.При прокладке трубопровода своими руками возникает необходимость резки пластиковых труб на участки определенного размера. Для этого используются как подручные средства, так и различный специализированный инструмент.

Какой инструмент можно использовать для нарезки пластиковых труб

Если учесть что народ в нашей стране мастеровой, то для резки труб он умудряется использовать самые невообразимые подручные средства. Но не стоит думать, что такая нарезка способствует хорошему качеству будущего трубопровода. Поэтому рассмотрим инструменты, позволяющие наиболее качественно резать пластиковые трубы:

• ножовка по металлу;
• самозатачивающийся нож (с мелкими зубчиками);
• ножницы для резки труб из пластика;
• труборез роликового типа;
• аккумуляторный труборез;
• гильотинный труборез.

Отрезание труб ножовкой по металлу или ножом не стоит рассматривать всерьез, так как их использование приводит к тому, что торец трубы махрится, образуются заусенцы, которые приходится ликвидировать при помощи наждачной бумаги или зачистки ножом.

В любом случае качество среза страдает. Эти способы можно использовать для единичных резов. Если же трубопровод имеет сложную конфигурацию и много соединений отдельных участков, то данные инструменты лучше не применять. Ножницы для резки труб используются в основном для нарезки труб из пластичных полимеров.

Остро заточенное лезвие ножа закреплено только с одной стороны инструмента. На месте второго лезвия находится довольно широкое основание с прорезью, предназначенной для приема в себя режущей пластины. Работа с такими ножницами производится исключительно за счет мускульной силы человека. Между рукоятками ножниц размещается зубчатая рейка округлой формы, которая после смыкания рукоятей ножниц толкает лезвие в направлении основания.Процесс резки трубы происходит следующим образом:

• на поверхности трубы ставят хорошо заметную метку, помечая ею место реза;
• основание располагают поверх этой метки, контролируя сквозь прорезь основания ее положение;
• затем, приложив силу, врезаются в трубу и, постепенно наращивая усилие, производят окончательный разрез трубы.

Достоинствами ножниц являются довольно высокая эффективность и дешевизна конструкции. Недостатком же считают прямую связь эффективности работы инструментом с физической силой работающего им человека. Кроме того, во время реза необходимо следить за плавным движением кисти, иначе лезвие может просто соскользнуть с зубчатой рейки.

Понятно, что при большом количестве резов рука быстро устает, поэтому скорость производства работ снижается. Кроме того, ножницами невозможно резать трубы большого диаметра. Максимальный диаметр обрабатываемых труб составляет 42 мм.

Роликовый труборез предназначен для больших объемов работ.Внешне он напоминает обычную струбцину с закрепленными на скобе подвижными колесиками. Режущий ролик находится на торце винта струбцины.

По эффективности труборез ничем не хуже ножниц. Но, в отличие от них, здесь при работе практически отсутствуют физические усилия. Сам процесс резки происходит следующим образом:

• на месте среза ставят отметку маркером;
• винт выкручивается из струбцины, а скоба при этом подводится к месту реза;
• далее винт плавно затягивается (так, чтобы не лопнула труба);
• после создания на режущем ролике необходимого усилия, струбцину начинают вращать вокруг трубы, плавно подкручивая при этом натяжной винт.

Таким образом, производится круговой рез трубы, при этом торец трубы получается очень ровным, без заусениц. Единственной опасностью при работе труборезом является появление на трубе трещин из-за слишком сильного прижимного усилия винта.

Аккумуляторный труборез, по сути, представляет собой ножницы, снабженные электродвигателем. Такой инструмент позволяет без особых усилий за 6 – 8 секунд разрезать трубу. Но диаметр обрабатываемых труб здесь также невелик, как и у обычных ручных ножниц.

Гильотинный труборез используется для работы с трубами диаметром от 63 до 350 мм. При этом вероятность деформаций или разрушения стенок трубы сведено практически к нулю. Процесс резки выглядит следующим образом:

• на трубе отмечают место реза и вставляют ее в гильотину, закрепив в секторе от 30 до 60 градусов;
• вокруг нее раскачивается лезвие гильотины, которое установлено на колесиках;
• после первого надреза пластика лезвие погружают в трубу при помощи вращающейся рукоятки-винта и, таким образом, дорезают трубу окончательно.

При этом срез получается очень ровным, без заусениц. Лезвия гильотины легко заменяются. У современных гильотин лезвия дополнительно покрыты тефлоном.

Другие инструменты для резки пластиковых труб

Их используют редко, когда под рукой нет никакого трубореза:

• Болгарка – для резки труб потребуется отрезной диск по металлу. Главным моментом при работе болгаркой является точное регулирование усилия, слишком сильно на инструмент давить нельзя.
• Электролобзик – это с наиболее удобный способ при отсутствии специальных ножниц. Здесь велика вероятность получить косой срез, поэтому для большей точности во время работы трубу необходимо несколько раз повернуть.

Чем категорически не рекомендуется резать трубы:

• Ленточная пила – ее лезвие движется слишком медленно и если оно недостаточно отсрозубое, велика вероятность повреждения внутреннего диаметра трубы, что ведет к сколам и трещинам.
• Циркулярный станок. Поскольку пластиковые трубы являются гибкими, проталкивание их в станок часто вызывает смещение трубы и удар, что опасно для человека, производящего распил.

Инструменты для обработки среза трубы

Фаскосниматель – предназначен для улучшения качества сварки пластиковых труб. С его помощью производят снятие кромки или верхнего слоя пластиковых труб по диаметру.

В продаже можно найти фаскосниматели различной конструкции, предназначенные для работы с трубами разных диаметров. При покупке необходимо определиться с объемами работ и материалом труб. Инструмент бывает как с ручной, так и с автоматической подачей. Он позволяет произвести настройку на требуемый диаметр трубы и толщину стенки.

Калибр – необходим для работы с металлопластиковыми трубами. С его помощью перед пайкой труб производится зачистка алюминиевого слоя на срезе трубы. Кроме того, калибр позволяет удалить заусенцы и неровности среза, а также при необходимости снять фаску.

Если труба при резку слегка помялась и срез приобрел овальную форму, калибратор выровняет торец, сделав его снова идеально круглым. Для каждого определенного диаметра труб требуется отдельный калибратор.

Планируя устройство пластикового трубопровода, необходимо заранее приготовить весь инструмент, необходимый для полного цикла работ. Набор инструмента зависит от протяженности и сложности трубопровода, материала труб и их диаметров.2015-10-08

• Автор видео: Дмитрий Жидков
• Канал автора: https://www.youtube.com/channel/UCSCZT4rj23Jg228fbo0W0VQ
• Видео:

Сегодня я вам расскажу об эволюции. Не в смысле эволюции по теории Дарвина, а об эволюции сантехники. Есть такие канализационные трубы всем известные — пятидесятые. Хочу рассказать об эволюции того, как режут их сантехники.

Ножовка

Первое — это ножовка. Придя с трубой и ножовкой на какой-нибудь объект, делают так.

Получаются прямые края. И когда вставляется труба в трубу, эта резинка с краю закусывается, поэтому сантехникам приходится делать дополнительную операцию, а именно снятие фаски. Это делается либо ножом соответственно, либо труба просто трется об бетон, и получается снятая фаска.

Чем такой способ хорош? Это малый инструмент, относительно малый. Хотя мы видим, что она у нас достаточно большая и длинная, и без защиты ее нельзя перемещать. Ну и если хотите закруглить края, вам понадобится нож.

Болгарка

Более финансово обеспеченные сантехники имеют при себе маленькую болгарку. Я не говорю о Bosh, я говорю о какой-нибудь более дешевой. Сейчас я ее настрою для себя. И соответственно разрезаем трубу.

Метод более быстрый по сравнению с первым. При его использовании получаются более ровные края. Это еще конечно зависит от того, откуда растут руки того, кто пилит, но края получаются более ровные. Есть один недостаток по сравнению с первым способом — это фаска. Фаска получается с такими заусенцами, и приходится эти края обрабатывать дополнительно. Ну пойдет. А вот болгарка обрастает такой вот паутинкой, чачей, и достаточно тяжело ее чистить.

Инструмент для резки пластиковых труб

А есть еще один современный метод обработки труб — инструмент P-TEC 5000. Здесь есть смотровое окно. Выводим его на отмеченную нами глубину и вращаем по кругу. В результате получается идеально ровный рез и снятые фаски.

Рез идеальный получается сразу на двух кусках, и снятая фаска также на двух кусках. Более быстрый, более легкий. Не нужно таскать болгарку, не нужно таскать вот такую ножовку. Очень удобно. Нажимается кнопка, ставится и пошел.

Удобнее большинства существующих труборезов, но есть недостаток. Он есть только для 50, 32 и 40 миллиметровых труб. Для последних двух есть двусторонний аппарат с двумя отверстиями. Единственный их минус в том, что они закрытые, то есть трубу надо обязательно просовывать вовнутрь.

<index>

Заводские труборезы для пластиковых труб большого диаметра стоят довольно дорого. И это при том, что их конструкция достаточно простая.

Обратите внимание, что по такому же принципу можно сделать приспособление для резки ПВХ труб другого диаметра.

Преимущества самодельного трубореза перед болгаркой вполне очевидны:

1. не нужно предварительно делать разметку и чертить окружность, чтобы отрезать ровно;
2. после реза на трубе получается готовая фаска;
3. нет необходимости тратить электроэнергию (либо же моно работать при отсутствии электричества).

Из чего сделать труборез

Для изготовления самодельного трубореза потребуется соединительная муфта для канализационной пластиковой трубы диаметром 110 мм.

Надеваем на нее металлический хомут и фиксируем болтами. Крепежный болт, который идет в комплекте с хомутом, выкручиваем и убираем в ящик до лучших времен.

Если в ящике стола постоянно царит бардак, в котором сложно найти подходящий крепеж, без органайзера здесь не обойтись.

Рекомендуем прочитать: как изготовить своими руками компактный переносной органайзер из пластиковых канистр. Быстро, дешево и сердито!

Основные этапы работ

От пластиковой трубы автор отрезает три кольца разной ширины и делает в каждом из них разрез в одном месте.

Наклеиваем на муфту сначала одно кольцо, потом — второе. Для склейки автор использует быстросохнущий клей.

После этого приклеиваем третье кольцо. В месте стыка краев мастер делает армирование (усиление), используя заготовки из проволоки. Их нужно нагреть, а потом вдавить в пластик.

Из куска квадратного прутка автор делает резец. Потом его нужно будет приварить к гайке, которая крепится к отрезку резьбовой шпильки.

На следующем этапе автор разрезает профильную трубу, делая «лепестки». Затем к торцу приваривается гайка, в которую будет вкручиваться шпилька.

Вставляем резец в профильную трубу, сверлим в «лепестках» и пластиковой муфте отверстия, а потом соединяем их вместе с помощью болтов.

На последнем этапе останется только надеть на шпильку кусок полипропиленовой трубы (чтобы удобно было держать) и сделать вторую ручку, прикрутив ее к муфте.

Подробно о том, как сделать труборез для пластиковой трубы диаметром 110 мм, рекомендуем посмотреть в видеоролике на нашем сайте.

[Голосов: 6 Средняя оценка: 4.5]</index>Вас заинтересует

В связи с ростом популярности и распространённости труб из полипропилена (полимер пропилена), применяемых для обустройства систем водоснабжения и прочих коммуникаций, значительно увеличился спрос на специализированный инструмент, облегчающий работу с материалом.

Особенное, исключительное внимание стоит в правильном выборе модели ножниц, режущих полипропиленовые трубные изделия. Это существенно упрощает подготовку всего набора деталей для монтажа разводки.

Как правило, на рынке реализуются прямые отрезки (до 12,0 м), хотя часто встречаются полипропиленовые трубы в бухтах, применяющиеся для монтажа системы тёплых полов.

Посмотрите видео как выбрать ножницы для резки труб

— по стене – фиксация на специальные крепежи;

— открытые – свободное расположение труб;

— закрытые – забетонированные в стену коммуникации.

Основные виды инструмента, режущего пропиленовые трубы

Все модификации оборудования, выпускаемого для резки термопластичных полимерных пропиленовых труб, подразделяются на несколько конструктивных вариантов.

1. Прецизионные ножницы – обладают довольно простым, надёжным трещёточно-разрезным механизмом. Этим инструментом можно рассекать и фрагментировать изделия с диаметром 3,0–41,5 мм. Режущий инструмент обладает лезвием из стали (легированная марка) с зазубренной рейкой, позволяющей выполнять достаточно лёгкие, ровные разрезы пропиленовых труб.

Читайте также:  Степлер строительный: достоинства, применение, виды, советы как выбрать

2. Аккумуляторный труборез – это автоматический инструмент для сверхбыстрой (максимум 7,0 сек), аккуратной резки пропиленовых труб, средней толщины (8,0–29,5 см). Сжимающую силу режущих поверхностей обеспечивает небольшой, мощный электромотор.

Внимание! Любое отступление в процессе осуществления резки от ровного, прямого угла (90 град) может спровоцировать поломку инструмента или деформационную порчу линий проведённой разрезки!

Роликовые труборезные инструменты бывают с телескопическим удлинением. Такие инструменты оснащены храповым устройством и, в целом, напоминают обычные ножницы. Данный труборез имеет, с одной стороны, С-форменную выемку, куда помещается обрезаемая труба. Противоположная сторона содержит острозаточенное режущее лезвие. Оно после смыкания кистью рукоятей отсекает трубу в ровной плоскости.

4. Гильотинный труборез прибор, используемый для резки крупно диаметральных труб (63,5–350,0 мм). Инструмент характеризуется наличием в конструкции высокопрочного, острозаточенного лезвия, покрытого тефлоном. Ровная установка трубы, а также неспешная резка очень острыми лезвиями способствуют максимальной гладкости торцевых поверхностей. Это сильно облегчает выполнение последующей электромуфтной сварки без дополнительной обработки трубных концов.

Рекомендация! Когда специализированный инструмент для разрезки труб из полимер пропилена отсутствует, можно воспользоваться специальной ножовкой по металлу или дереву. Нужно помнить, что малейшее нарушение такой технологии способно испортить обрезаемую трубу. Кроме того, торцевую плоскость среза требуется дополнительно зачищать от заусенцев и формирующейся стружки, а это занимает немало усилий и тратится дополнительное время!

Выбор конкретного вида полипропиленовых труб под определённые условия

Для резки труб из полипропиленового материала ножницы выбирают под конкретное значение их диаметральной величины. Производители сегодня представляют трубный материал в четырёх вариантах:

Читайте также:  Тепловые пушки: область применения, конструкция, виды, критерии выбора

— РN-10 – выбирают для создания системы «тёплый пол» и холодного водоснабжения. Теплоноситель не должен быть горячее +45,0 С, а внутритрубное давление следует выдерживать на уровне 1,0 МПа;

— РN-16 – годится для выполнения разводки охлаждённой воды, а также для проведения трубопроводов системы централизованного отопления. Теплоноситель подаётся под невысоким давлением – не более 1,7 МПа;

— PN-20 – это универсальный вариант трубы, активно применяющейся для монтажа горячего, тёплого или холодного водоснабжения. Обязательные условия установки труб PN-20: максимальное внутреннее давление 2,1 МПа, а температура теплоносителя не более +80 С;

— PN-25 – трубный материал, армированный алюминиевой фольгой. Это решение позволяет выдерживать трубным стенкам внутреннее давление в 2,6 МПа и предельную температуру воды в +95 С. Такая разновидность труб великолепно годятся для монтажа центрального отопления и горячего водоснабжения.

Важно! Выбор типа труб из полипропилена должен осуществляться внимательно, при скрупулёзном учёте температуры и давлении воды в системе, поскольку от этих факторов зависит непосредственный срок эксплуатации трубопровода!

Кроме различных трубных изделий из полипропилена, производители изготавливают много соединительных деталей и комбинированных элементов. Последние, часто снабжены впрессованными латунными вставками с внутренней или наружной резьбовой нарезкой. Металлические вставки позволяют легко выполнять герметичные соединения и переходить на другие материалы.

Запомнить! Лишь профессиональные, качественные модификации режущего инструмента могут эффективно справиться с резкой полипропиленовых труб, невзирая на толщину их стенок и диаметра!

Чем резать полипропиленовые трубы? Принципы выбора хорошего инструмента

Прежде всего, при выборе качественного инструмента для резки пропиленовых труб, необходимо отталкиваться от планируемой интенсивности его последующего применения. Когда нужна одно- или двукратная резка, вполне сгодятся прецизионные или роликовые ножницы.

Читайте также:  Как выбрать болгарку: советы и рекомендации

Если резать трубы придётся часто, то оптимальным вариантом будет аккумуляторная модель. Разумеется, эффективно справится с работой гильотинный труборез, особенно при резке труб с немалыми диаметрами.

Особенность! Для всех модификаций труборезов характерен важный недостаток – лезвие при выполнении резки может немного уйти в сторону. Это не критично для малых диаметров, но полипропиленовые трубы крупноразмерных диаметров необходимо избавлять от такого изъяна. Поэтому большие трубы следует обрезать гильотинным труборезом!

Технология резки пластиковых труб прецизионными ножницами

Особенных правил резки труб из пропилена не существует. Режущий инструмент, особенно прецизионные ножницы, обладают специальными нишами, в которых разрезаемый материал располагается строго перпендикулярно заточенному лезвию.

Осторожно! При давлении на ручки, ровное расположение трубы может нарушиться. Это следует всячески предупреждать, иначе срез получится неровным или сломается инструмент!

Очень важно для сварочного, фитингового и прочих разновидностей соединения, следить за строгостью угла обрезки – он должен быть исключительно 90 град.

Когда инструмент неудобно держать в кисти из-за больших рукояток, его можно закрепить в тисках. Можно также поступить при резке труб с большим диаметром, так как сил на нормальное нажатие на рычаг может не хватить.

Понятно, что такими способами большое количество труб не нарезать, но если ремонт небольшой, можно вполне обойтись без крупных, дорогостоящих режущих инструментов.

Заключение

Во время приобретения ножниц для качественной резки полипропиленовых трубных изделий нужно учитывать авторитет производителя. При использовании купленного инструмента стоит скрупулёзно придерживаться инструкций и рекомендаций, приведённых изготовителем по правильному расположению труб относительно прохода лезвия, а также допустимой диаметральной величине разрезаемых изделий.

        Поделиться:</span>Качественная резка полипропиленовых труб. Чем резать полипропиленовые трубы? Виды и особенности инструментов, технология резки прецизионными ножницами, рекомендации специалистов обновлено: Август 26, 2018 автором: <index>

Среди пластиковых труб, которые используются для монтажа канализации в квартире или доме, наибольшее распространение получили трубы диаметром 50 мм. По старой доброй традиции их принято разрезать на куски нужной длины при помощи специальных ножниц, болгарки и ручной ножовки по металлу.

Основные этапы работ

Подпишись на нашу группу Вконтакте:</index>

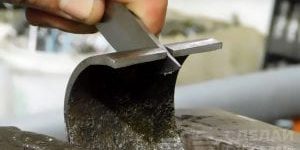

От стальной 60-ой трубы отрезаем кусок шириной 5 см, после чего зачищаем его от ржавчины и грязи изнутри и снаружи, используя для этого болгарку и дрель с насадкой. Затем размечаем две вертикальные линии и вырезаем из заготовки ненужный кусок.

После этого на одной из сторон получившегося «желобка» с помощью угловой шлифовальной машины делаем небольшой пропил — вставляем в него лезвие старого ножа (которым вы давно уже не пользуетесь) под небольшим углом и обвариваем.

Затем отрезаем ненужную часть клинка и зачищаем все хорошо болгаркой или электродрелью с насадкой для шлифовки. Самодельное приспособление готово! Размечаем пластиковую трубу в месте, где необходимо будет ее разрезать, вставляем в приспособу и прокручиваем против часовой стрелки.

Подводим итоги

В целом, сама приспособа неплохая — может выручить в тех ситуациях, когда, например, нужно разрезать пластиковую канализационную трубу (или много труб), а под рукой нет болгарки или ножниц. Однако для удобства желательно приварить рукоятку.

При желании можно и вовсе закрепить труборез стационарно на столе. Напишите в комментариях под видеороликом, как еще можно улучшить эту приспособу.
