Как правильно промыть теплообменник газового котла в домашних условиях

Использование даже относительно чистой воды в качестве теплоносителя системы отопления со временем приводит к засорению, не говоря уже о неочищенном, загрязненном теплоносителе. Первым от засорения и накипи страдает теплообменник котла. Осадки на его стенках сужают сечение трубы и теплопроводность металла, что отражается не только на системе отопления, но и на работе котла, которому приходится работать в повышенном мощностном режиме.

В статье мы рассмотрим, как проводится внутренняя и внешняя чистка теплообменника газового котла. Процесс не представляет особой сложности и может быть произведен самостоятельно, без привлечения специалистов.

Когда и как часто нужна чистка теплообменника газового котла

Производители газовых котлов рекомендуют проводить очистку теплообменника ежегодно, в крайнем случае – раз в 3-4 года, если используется относительно чистый теплоноситель невысокой жесткости, который не меняется с каждым отопительным сезоном, а в системе установлен промывной фильтр механической очистки. Проводить его рекомендуется перед началом отопительного сезона.

При отсутствии регулярного обслуживания, существуют признаки засорения теплообменника:

• снижение теплопроизводительности – выражается в более низкой (на 10-20%), чем ранее температуре радиаторов отопления и, соответственно, температуре в помещении при работе котла на все той же неизменной мощности;
• увеличенный расход газа – заметен, если проанализировать показания счетчика и режим эксплуатации котла за прошлый месяц и похожий по температурному режиму месяц ранее (желательно тот же месяц в предыдущий отопительный сезон);
• повышение шумности или появление новых звуков при движении воды через теплообменник;
• усиленная работа циркуляционного насоса.

Если внутренняя очистка не проводилась более года, наблюдается один из вышеперечисленных признаков – рекомендуется в течение ближайших месяцев промыть теплообменник специальными химическими растворами, о которых мы поговорим далее, после чего выполнить механическую чистку. В противном случае загрязнение и накипь не только является причиной увеличенного расхода и меньшей теплопроизводительности, но и может привести к перегреву, прогоранию теплообменника, выходу из строя в следствие повышенной нагрузки циркуляционного насоса.

Если котел установлен в системе с естественной циркуляцией, вследствие серьезного уменьшения сечения (пропускной способности) теплообменника, могут быть затруднения с движением теплоносителя по системе.

Где находится и как его извлечь

Основные методы предполагают полное извлечение теплообменника из котла. Чистка без разборки и извлечения возможна лишь при использования метода гидродинамической промывки, осуществляемого исключительно специалистами. Тем не менее, процесс извлечения не требует особых навыков и специального оборудования, а устройство всех моделей газовых котлов не отличается кардинально.

1. Первым делом всегда снимается лицевая крышка, просто откручиваем болты и аккуратно снимаем ее.
2. Сливаем воду с котла через соответствующий выпускной кран (обычно находится внутри котла), обязательно стравливаем давление при его наличии.
3. Далее необходимо снять переднюю крышку камеры сгорания. В простых моделях она видна сразу, в более сложных моделях камера сгорания может быть изолирована огнестойким, тепло- или шумоизоляционным материалом, резиновыми уплотнителями. Также может потребоваться снять верхнюю часть камеры сгорания.
4. Обычно на патрубках у теплообменника устанавливаются датчики температуры или протока воды, которые необходимо отключить.
5. Осталось снять крепежные механизмы, хомута, отсоединить патрубки и снять теплообменник. Будьте внимательны, так как при отсоединении из теплообменника могут политься остатки воды, накройте электронные элементы и проводку под камерой сгорания.

В напольных газовых котлах с открытой камерой сгорания процесс еще проще, поскольку теплообменник доступен сразу же после снятия крышки корпуса. В целом, изучить устройство своей модели котла можно по изображениям инструкции по эксплуатации, для многих моделей есть наглядные примеры разбора демонтажа в Ютуб.

Способы промывки теплообменника газового котла

Механическая (ручная) очистка

Самый простой, но и наименее эффективный метод, отлично подходит при незначительном засорении. Внешняя чистка ребер теплообменника производится любыми удобными инструментами: зубной щеткой и прочими твердыми щетками, лопаткой, скребком, тросиком. Будьте осторожны, не помните и не сломайте уязвимые к сильному механическому воздействию пластины.

После грубой внешней очистки теплообменник необходимо поместить в емкость с раствором соляной или лимонной кислоты (достаточно пропорции 100-200 грамм на 10-20 л. воды), можно использовать любые средства от накипи. Теплообменник необходимо оставить «откисать» в растворе на 30-40 минут, после чего осторожно стереть с него остатки накипи. Также постарайтесь насколько это возможно очистить змеевик, по которому движется теплоноситель, изнутри. В качестве средства для чистки лучше использовать специальный стальной ёршик.

Химическая чистка

Подразумевает прокачку через теплообменник более агрессивных химических веществ с использованием циркуляционного насоса, подсоединенного к патрубкам теплообменника.

Итак, чем промыть теплообменник газового котла:

1. Лимонная кислота – промывка лимонной кислотой является наиболее распространенным способом самостоятельного обслуживания. Достаточно 2 стандартных пакетика по 100 грамм на 10-12 литров воды. Использовать лучше теплую воду (50-70°C).
2. Термагент Актив – известная универсальная и эффективная жидкость для промывки теплообменников отопительного оборудования от накипи, известкового налета, соляных и прочих отложений. Разводится концентрат в пропорции 1 к 9, для повышения эффективности лучше использовать подогретую до 40-50°C воду. Средняя стоимость – 1500 рублей за 10 кг канистру.
3. STEELTEX Cooper – также является одним из наиболее эффективных средств, но рекомендовано только к использованию для чистки теплообменников из стали, алюминия и прочих легких сплавов. В составе концентрата присутствуют коррозийно-ингибиторные присадки. Разводится в пропорции с водой от 1:6 до 1:10, в зависимости от степени загрязнения. Стоимость – 1300 рублей за 5 кг канистру.
4. Жидкость-концентрат Detex – содержит эффективные биоразлагающиеся поверхностно активные вещества, предназначена для промывки стальных, чугунных и медных теплообменников современных котлов. Разводится до достижения концентрации 2-5% (200-500 мл на 10 л).
5. Соляная кислота – эффективна при сильной накипи, используется в концентрации 2-5%. Важно не переусердствовать с концентрацией.

Мы рекомендуем использовать 10 л раствора, этого будет достаточно для стабильной прокачки через любой теплообменник. В емкость с раствором (канистра, прочная баклага, пластиковое ведро) помещается шланг, подсоединенный к теплообменнику. Далее, с другой стороны теплообменника шланг соединен с циркуляционным насосом и, наконец, от насоса идет шланг к емкости с раствором, как можно ниже ко дну или герметично вмонтирован в дно емкости. В итоге раствор циркулирует между канистрой и теплообменником.

Длительность прокачки – 30-40 минут, после чего теплообменник нужно тщательно, несколько раз промыть обычной проточной водой.

Гидродинамическая промывка

Для осуществления очистки не требуется разбор котла и изъятие теплообменника. Однако произвести процесс могут только специалисты, поскольку необходимо специальное оборудование и строгое соблюдение техники безопасности.

Принцип гидродинамической промывки заключается в прогоне по системе специальной жидкости под высоким давлением с помощью специального оборудования – бустера. Для большей эффективности жидкость содержит абразивные вещества.

Важным моментом является давление при промывке, которое должно быть как можно более высоким, но ни в коем случае не превышать максимально допустимые пределы наиболее уязвимых элементов системы. Обычно наиболее уязвимым элементом является сам теплообменник, максимально допустимое рабочее давление которого во многих моделях – 1,5-2 бар.

Тем не менее, метод является наиболее эффективным: абразивные частицы хорошо очищают осадки на внутренних стенках, а высокая скорость движения воды вымывает змеевик до первозданного вида.

Очищение вторичного теплообменника ГВС в двухконтурных котлах

В двухконтурных котлах процесс сильно зависит от типа теплообменника: дополнительного вторичного или единого битермического.

В случае со вторичным теплообменником все просто, его очистка производится абсолютно так же, как и первичного.

Битермический теплообменник – это единая конструкция, представляющая из себя трубу контура ГВС, вставленную в трубу контура отопления. Такую внутреннюю конструкцию очистить крайне сложно, промывка выполняется либо химическим, либо гидростатическим методом: специалистами с помощью специальной химии и бустера. Сильно загрязненные элементы, где просвет сужен более, чем на 80-90% подлежат замене.

Специальное очистительное оборудование

Бустер (установка для промывки теплообменников) – довольно редкое и дорогостоящее оборудование (40-90 тыс. руб), покупать для личных целей которое просто невыгодно, как часто вы бы не проводили чистку. Представляет из себя емкость с вмонтированным циркуляционным насосом, поддерживающим перемену направления потока – реверса, что повышает эффективность промывки. Аппараты устойчивы к любым используемым реагентам.

PIPAL PUMP ELIMINATE 20 V4V

Одна из лучших установок итальянского производства. Имеет компактные габариты и оптимальную производительность – 2600 л/час (44 л/мин). Объем бака – 18 л, допустимое давление – 1 бар. Известна своей простотой и надежностью.

Стоимость: 38 000 руб.

BWT Cillit SEK 28

Не менее известная проверенная установка немецкого производства. Производительность – 2400 л/час, по принципу работы не отличается от предыдущей установки, рассчитана на более высокие температуры – до 60°C. Имеет еще более компактные размеры и удобную ручку для транспортировки.

Стоимость: 57 000 руб.

Как выбрать умягчитель воды для газового котла и продлить срок службы теплообменника

Стоимость профессиональной чистки

Все работы выполняются за день. Цена промывки теплообменника газового котла зависит от региона, мощности и модели котлоагрегата, наценки фирмы, используемого оборудования и химикатов.

1. В Москве и МО стоимость промывки находится в пределах 3 500-9 000 рублей.
2. В Санкт-Петербурге услуги стоят в пределах 2 900-7 000 рублей.
3. В регионах цены на подобные услуги в пределах 1 800-4 500 руб.

Почему образуется накипь?

Основная причина появления накипи на стенках теплообменников газовых котлов – использование жесткой известковой воды. Как правило вода подающаяся в систему отопления недостаточно хорошо очищена и в ней в растворенном виде находятся соли кальция и магния, а также трехвалентное железо. Под воздействием высокой температуры эти примеси кристаллизуются на стенках теплообменника, образуя слой отложений и ржавчины.

Если теплоноситель, используемый в системе отопления проходит хоть какую-то фильтрацию, то в контуры ГВС двухконтурных котлов и битермических теплообменников вода порой поступает без всякой очистки. Именно поэтому эти элементы особенно подвержены образованию накипи.

Чем же опасна накипь на стенках теплообменника? Можно выделить несколько факторов пагубного влияния отложений на работу отопительной системы в целом и отдельных ее устройств в частности:

1. Увеличение расхода газа

   Входящие в состав накипи минеральные отложения имеют гораздо меньшую теплопроводность в сравнении с металлом из которого изготовлен теплообменник. Исходя из этого на прогрев теплоносителя уйдет больше энергии, а следовательно увеличится объем сжигаемого газа. Всего 1 мм отложений увеличивает расходы на отопление на 10%.

2. Перегрев теплообменника

   В принципе работы газового котла заложено то, что поступающий из обратной линии теплоноситель охлаждает теплообменник уводя тепло в отопительную систему. Накипь препятствует нормальному теплообмену и автоматика котла дает команду греть сильнее, чтобы достичь необходимой температуры в подающей линии. Работая долгое время в режиме предельных температур, теплообменник быстро изнашивается и выходит из строя.

3. Дополнительная нагрузка на отопительное оборудование

   Образование накипи на стенках теплообменника уменьшает эффективный диаметр каналов и препятствует нормальной циркуляции теплоносителя. В результате возрастает нагрузка на циркуляционный насос, что приводит к его преждевременному износу и выходу и строя.

Проблема образования накипи в газовых котлах довольно серьезна и может больно ударить по карману владельца если ее вовремя не устранить.

Статья посвящена важной проблеме, с которой сталкиваются каждый день миллионы владельцев котлов. Узнайте как промыть теплообменник газового котла своими руками за считанные минуты и совершенно бесплатно. Но помните, если не уверены не беритесь, газовый котел это не поле для испытаний, существует опасность взрыва.

Читайте также:

Раствор лимонной кислоты при температуре 60°C отлично удаляет накипи и окисления, при этом не затрагивая металл теплообменника. Это средство прекрасно подходит для очистки устройств из меди, латуни и нержавейки. В зависимости от степени загрязнения рекомендуемая концентрация от 0.5 до 1.5%.<iframe>

Жидкость для промывки теплообменников газовых котлов

Соляная кислота:

Для очистки теплообменников из меди или нержавеющей стали с успехом применяется водный раствор соляной кислоты с концентрацией 2-5%. Защитить металл, не препятствуя при этом растворению окислов и карбонатов, помогают специальные добавки – ингибиторы. Промывка соляной кислотой это удел профессионалов, отдающих отчет своим действиям при работе с этим агрессивным реактивом. Самостоятельно, в домашних условиях, проводить очистку теплообменника газового котла этим средством без четкого понимания происходящих процессов крайне не рекомендуется.

Обратите внимание! Помимо этого, есть информация о том, что использование соляной кислоты может привести к хрупкости металла.

Жидкость Detex:

Средство для промывки «Detex» применяется для удаления со стенок чугунных, стальных и медных теплообменников накипи, оксидов, солей и различный биологических отложений. За счет содержания поверхностно активных веществ и коррозийно-ингибиторных присадок оно защищает металл, тем самым увеличивая срок службы отопительного оборудования. В зависимости от степени загрязнения концентрат «Detex» разводится с водой в пропорции 1/6 — 1/10 и заливается в машинку для промывки.

Процесс циркулирования жидкости для промывки по теплообменнику газового котла сопровождается газовыделением, остановка которого свидетельствует об окончании действия реагента. Если необходимое качество промывки не достигнуто, следует увеличить концентрацию «Detex» до возобновления процесса газообразования и продолжить процедуру очистки. На завершающем этапе необходимо промыть теплообменник нейтрализующей жидкостью, а следом водой.

Ортофосфорная кислота:

Промывка ортофосфорной кислотой эффективна для теплообменников газовых котлов всех типов. Это средство очистки не только отлично удаляет накипь и загрязнения, но и не причиняет никакого вреда металлу и даже создает защитную пленку. Для получения эффективного регента необходимо развести ортофосфорную кислоту в воде до получения 13% раствора.

Как промыть и почистить теплообменник двухконтурного котла видео

На видео мастер подробно объясняет ход работ по очистке двухконтурного котла своими руками.

Химическая промывка газового котла

Химическая (гидрохимическая) промывка может выполняться без демонтажа теплообменника с газового котла. Для удаления ржавчины, накипи и других отложений, отопительный прибор подключается к специальному устройству называемому бустер. Этот специальный аппарат, оборудованный насосом, в течении нескольких часов прокачивает химический реагент через теплообменник в различных направлениях. За это время, химия входящая в состав жидкости для промывки, полностью удаляет самые сложные загрязнения не повреждая при этом металл.<iframe>

Этапы работ(инструкция):

• Заливание жидкости в бустер (Это специальная система для очищения котла, наиболее простой и еффективный способ чтобы избавить систему от грязи, его можно преобрести в специализированных магазинах)
• Подключение бустера к отопительной системе,
• Откройте кришку бустера и не забудьте включить в розетку,
• Начинается процесс очистки и жидкость закачивается в систему,
• Пока грязь не выйдет не прекращайте очищение,
• После очищения отключите бустер от системы и дайте воде течь самовольно,
• Завершающим этапом будет промывка всей системы обычной водой.

Механическая промывка газового котла

Алгоритм действий должен быть следующим.

Шаг первый. Снимается верхняя часть корпуса. Чтобы это сделать, необходимо отключить электрическое питание и подачу газа (если все это предусмотрено конструкцией котла).

Шаг второй. Обменник отсоединяется от отопительной магистрали.

Шаг третий. Крепления прибора снимаются.

После этого можно извлекать теплообменник из теплогенератора и приступать непосредственно к процедуре промывки. А что можно увидеть после демонтажа? Как правило, все внутренние полости забиты накипью – солями металлов, кальция или же натрия, а еще трехвалентным ферумом.

Для чистки придется использовать металлические инструменты – штыри, скребки и так далее. В ходе работы следует проявить особую осторожность, дабы не повредить поверхности конструкции.

В некоторых случаях прибор смачивается в какой-либо емкости, заполненной несильным раствором соляной кислоты. И как только накипь размякнет, можно начинать удалять ее. По окончании процедуры все внутренние пустоты промываются водой под незначительным давлением. В этих целях можно приложить шланг, подключенный к системе водоснабжения.

Вы сможете лично убедиться, сколько грязи при этом выльется. Нужно дождаться, когда начнет течь чистая вода. Дополнительно можно простукать поверхности прибора киянкой (это специальный молоток, выполненный из древесины или резины).

Чистка горелок

Во время работы газовых горелок постепенно образуется нагар, который накапливается и может препятствовать исправной работе узла. Очистка элемента заключается в механическом удалении загрязнений. Сделать это можно различными способами – удалить нагар специальными щетками или применить химические растворители. Здесь все будет зависеть от степени загрязнения.

Чистка теплообменника

Что касается очистки теплообменника, то здесь дело будет обстоять несколько сложнее. Дело в том, что элемент подвергается не только внешним воздействиям, но и загрязняется изнутри, а потому вопрос его чистки требует более подробного рассмотрения.

Очистка снаружи

Внешне теплообменник имеет некоторую схожесть с автомобильным радиатором системы охлаждения. Это изогнутая в змеевик трубка, которая окружена поперечными пластинами, которые служат для увеличения эффективности нагревания. Пластины обычно изготавливаются из металлов, имеющих высокую теплопроводность. Со временем пластины теплообменника покрываются нагаром от газового пламени, который накапливается и препятствует нормальному функционированию устройства. Чистка элемента проводится аналогично очищению газовых горелок – с помощью щеток или химических веществ и губки внешняя поверхность теплообменника очищается от загрязнений.

За информацию, которая помогла в создании статьи, благодарим сайты:infoaqua.ru,kottedj.jofo.me,v-teplo.ru,kotlydlyadoma.ru.

Горячая вода в кране и стабильные +23 °C в доме, когда за окном крепкий мороз – не правда ли, эти блага цивилизации стали уже привычными? Теперь ответьте на простой вопрос: выполнялась ли промывка теплообменника газового котла после предыдущего отопительного сезона? Если ваш ответ «нет» – вы рискуете остаться без тепла в зимний период.

Чтобы этого не случилось, читайте нашу статью о борьбе с накипью и о профилактике накопления минеральных отложений. У нас детально изложены проверенные на практике методы борьбы с кальциевым налетом, из-за которого понижается КПД агрегата и растет расход топлива. Наши советы помогут увеличить теплоотдачу и продлить ресурс котла.

Как образуется и чем опасна накипь

Ни одна жидкость не сравнится с обычной водой по удельной теплоемкости. В зависимости от температуры и давления этот показатель варьируется в диапазоне от 4174 до 4220 Джоулей/(кг·град). Вода нетоксична, доступна и стоит дешево, что делает ее почти идеальным теплоносителем.

И все же у Н₂О есть существенный недостаток – в своем естественном состоянии она содержит соли щелочноземельных металлов Са и Mg. При нагреве они образуют на внутренних поверхностях теплообменного оборудования нерастворимые карбонатные, или, иначе, известковые отложения – накипь.

Жесткая вода характерна для значительной части России и особенно для средней полосы, где степень минерализации достигает максимума

Негативные последствия образования накипи следующие:

• уменьшается КПД;
• снижается напор воды;
• ускоряется износ котла;
• увеличиваются расходы.

Бытовые котлы отопления и водогрейки преимущественно оснащаются поверхностными теплообменниками, в которых тепло передается через поверхности металлических стенок. Но у накипи высокое термическое сопротивление, то есть низкая теплопроводность.

По этой причине в загрязненных теплообменниках снижается коэффициент теплопередачи, что приводит к снижению температуры теплоносителя в отопительном контуре и недостаточному нагреву воды на выходе водогрейного контура.

Если ваш котел плохо греет воду, проверьте состояние теплообменника, возможно, все дело в накипи, которая стала причиной снижения КПД

Твердые отложения толщиной всего 0,2 мм увеличивают расход топлива на 3%. Если толщина накипи составит 1 мм, перерасход газа достигнет 7%.

При снижении теплопередачи для поддержания заданной температуры воды требуется использовать больше газа, что говорит о снижении КПД. Одновременно, при повышении расхода топлива, увеличиваются объемы дымовых газов, усиливается выброс вредных веществ, загрязняющих воздух вокруг домовладения и атмосферу в целом.

Отложения полностью или частично перекрывают проходное сечение трубы, что приводит к увеличению гидравлического сопротивления в системе, нарушению циркуляции теплоносителя, снижению подачи горячей воды в точках водозабора.

При использовании воды нормальной жесткости за год образуется слой накипи толщиной 2-3 мм. При более высокой минерализации скорость оседания карбонатов увеличивается

Нарушение теплопередачи приводит к перегреву труб, что служит причиной образования микротрещин – будущих очагов коррозии. Из-за работы на предельных режимах агрегат преждевременно выходит из строя.

Чтобы предотвратить поломку оборудования, накипь необходимо периодически удалять. Плановую чистку теплообменников газовых настенных котлов и напольных агрегатов выполняют в установленные производителем сроки. Простая процедура помогает поддерживать энергоэффективность оборудования на изначальном уровне, продлевает межремонтный период, снижает общую стоимость эксплуатации.

Сажа на наружных поверхностях

При неполном сгорании газа на наружных поверхностях теплообменника оседает сажа – аморфный аллотроп углерода. От сажи больше страдают теплообменники котлов с открытой камерой сгорания и естественной тягой.

Одной из причин ее повышенного образования является запыленность воздуха в помещении, откуда поступает воздух для горения. Много пыли выделяется при строительных работах. Если стройплощадка находится рядом с входом коаксиального дымохода, может загрязниться и теплообменник котла с камерой закрытого типа.

Коаксиальный дымоход состоит из внутренней и внешней трубы. Одна из них служит для отвода продуктов сгорания, друга – для подачи воздуха в закрытую камеру сгорания

Недостаточный диаметр, неправильная конфигурация, засоры дымохода приводят к ухудшению тяги. При плохой тяге отвод продуктов сгорания затрудняется, и они в виде сажи оседают на нижней наружной части теплообменника.

Как и накипь, сажа имеет низкую теплопроводность и снижает эффективность теплообменного оборудования, приводит к его ускоренному износу, сокращает межремонтный период. КПД теплообменника, загрязненного сажей и накипью, может снизиться на 25% и более.

Как часто нужно промывать теплообменник

Периодичность чистки указывается производителем оборудования в инструкции по эксплуатации. Например, теплообменники в котлах Нева необходимо очищать от накипи каждые 12 месяцев.

Концентрация щелочноземельных солей в воде может быть разной. Если концентрация высокая – воду называют жесткой. При ее использовании накипь образуется быстрее, следовательно, может потребоваться внеплановая чистка. Также скорость образования отложений зависит от теплового режима и интенсивности работы котла.

О наличии накипи в трубах теплообменника и сажи на его оребрении сигнализирует снижение теплопроизводительности оборудования. Чтобы определить соответствует ли реальная теплопроизводительность заявленной в документации, замеряют температуру и состав дымовых газов с помощью газоанализатора.

При отсутствии прибора, о наличии накипи можно судить по косвенным признакам: снижению температуры и напора воды на выходе из котла. Если в трубопроводе водонагревателя нормальный напор воды, а из крана бежит тонкая струйка, проверьте, нет ли отложений на внутренних поверхностях трубок теплообменника.

Недостаточный нагрев воды при стандартном расходе газа и нормальном напоре также указывает на загрязнение теплообменника.

Отметим, что неполадки в работе сложного оборудования могут быть вызваны различными причинами и наличие накипи – это только один из вариантов.

Способы удаления загрязнений

Для удаления накипи и сажи используются механический, гидравлический, химический и другие способы или их сочетания.

Механическая чистка теплообменного оборудования выполняется с помощью шомпола, проволочной щетки, скребка. Применяются как ручные инструменты, так и на электро- или пневмоприводе.

Применение гидравлического способа возможно только при наличии аппарата высокого давления, который обеспечит подачу мощного потока жидкости, способного сбить отложения и вывести их наружу.

Химический способ предусматривает использование специальных средств, которые разрыхляют и растворяют загрязнения.

При промывке теплообменников химическим способом можно использовать насосные установки для подачи реагента в водяной контур, это эффективней простого замачивания

Магнитные, электромагнитные, ультразвуковые способы являются относительно новыми и предусматривают применение фильтров-преобразователей и других технических средств.

Для очистки теплообменников бытовых водонагревателей и котлов отопления чаще всего используется сочетание механического и химического способов. После замачивания (травления) в моющем средстве остатки накипи очищаются механическим способом. Также набирают популярность современные методики, о которых говорилось выше.

Химические средства для чистки и профилактики

Средства для удаления накипи содержат органические или неорганические кислоты. При производстве средств бытового назначения чаще всего используются адипиновая и ортофосфорная кислоты. В домашних условиях готовят водные растворы лимонной или уксусной кислоты.

Кислоты являются реагентами – они способны вступать в реакцию с щелочноземельными солями и образовывать другие, растворимые в воде соли, которые затем выводятся за переделы теплообменного оборудования.

Также применяются щелочи, например, кальцинированная или каустическая сода, позволяющие разрыхлять карбонатные отложения и сажу, облегчая последующую механическую и химическую очистку. Щелочные растворы используются и для нейтрализации следов кислоты, оставшихся в теплообменнике после удаления накипи.

Большинство реагентов поставляется покупателям в виде высококонцентрированных водных растворов и требуют дополнительного разбавления водой в определенных пропорциях, указанных в инструкции по применению.

Необходимо соблюдать указания производителя по приготовлению рабочего раствора и не превышать концентрацию средства. В противном случае контакт материалов теплообменного оборудования с агрессивным веществом приведет к ускорению коррозии.

При выборе средств учитывают материал изготовления теплообменника. Обычно это медь, нержавеющая сталь или чугун. Например, Аминат Д предназначен для теплообменников из нержавеющих и углеродистых сталей. Другой реагент из этой же серии Аминат Д(К) используется для очистки медных поверхностей.

Во многих котлах отечественного производства установлены теплообменники из меди. Выбирая средство против накипи, убедитесь, что его разрешено применять для цветных металлов

К универсальным средствам относятся лимонная кислота, уксус, Медеск-Плюс, Трилон Б. Их используют для промывки теплообменников из цветных металлов и нержавеющей стали.

Трилон Б – это динатриевая соль этилендиаминтетрауксусной кислоты. Имеет вид белого кристаллического порошка. При взаимодействии Трилона Б с щелочноземельными солями (накипью) происходит замещение ионов кальция и магния на ионы натрия. В результате образуются соли натрия, которые хорошо растворяются в воде.

Выпускаются средства, имеющие сложный композитный состав. Они одновременно содержат компоненты, очищающие накипь и препятствующие ее образованию.

Композит ККФ отличается от других химических средств по принципу действия. Он не является растворителем, как кислоты, но в его присутствии происходит самоочищение карбонатных отложений (накипи).

В обычных условиях кристаллы карбоната кальция формируются в виде минерального окаменевшего налета. Это и есть накипь. В присутствии ККФ вместо минерального налета образуется другая модификация карбоната кальция – арагонит.

Игольчатые кристаллы арагонита в процессе роста разрушают кальциевые отложения. В отличие от них арагонит имеет слабую адгезию с поверхностью теплообменника и поэтому легко удаляется при промывке обычной водой.

Действующие вещества ККФ уже на начальном этапе препятствуют формированию кристаллов кальцита. В результате образование накипи существенно замедляется или полностью подавляется. Этот процесс называется ингибированием (в переводе с латинского: «задерживать»).

Арагонит является полиморфной модификацией карбоната кальция. Его кристаллы имеют игольчатую заостренную форму и легко разрушают накипь, а сами вымываются обычной водой

ККФ ингибирует не только накипь, но и коррозию за счет образования на металлической поверхности защитной пленки. Покупая средства против накипи, не забудьте уточнить, имеют ли они сертификаты Роспотребнадзора.

Конструктивные особенности теплообменников

Чтобы правильно промыть теплообменник, нужно знать его конструкцию. Всю информацию по вашему котлу вы найдете в руководстве по эксплуатации.

На всякий случай напомним, что для организации автономного отопления и горячего водоснабжения в квартирах и частных домах преимущественно используются газовые котлы и водонагревательные колонки с теплообменниками следующих типов:

•  кожухотрубчатые;
•  коаксиальные;
•  пластинчатые.

В широко распространенных кожухотрубчатых теплообменниках вода циркулирует по трубе, которая в виде змеевика обвивает боковые стенки кожуха. Такой агрегат по исполнению является паянным или сварным, то есть неразборным.

Кожухотрубный теплообменник один из самых эффективных и простых по конструкции, его легко очистить от накипи своими руками

Теплообменники пластинчатого типа встречаются реже. Основной их конструктивной частью является металлический пакет, в котором собрано несколько пластин.

Например, теплообменники итальянских котлов Westen Zilmet и Baxi включают от 10 до 16 пластин. Они отдают свое тепло воде, движущейся между ними по каналам. Такой аппарат перед чисткой нужно разобрать.

Схема пластинчатого теплообменника, где указаны: патрубки для подачи теплоносителя и нагреваемой среды (1, 2, 11, 12); неподвижная и подвижная плиты (3, 8); каналы по которым движется теплоноситель (4, 14); малая и большая прокладки (5, 13); теплообменная пластина (6), верхняя и нижняя направляющие (7, 15); задняя опора и шпилька (9, 10)

Главный элемент коаксиального (битермического) теплообменника – две соосные трубы. В простейшем исполнении он внешне представляет собой спираль с плотно прилегающими витками.

Для двухконтурных котлов характерно наличие 2-3 теплообменников. Например, котел «NEVALUX-8023» оснащен тремя теплообменными аппаратами, один из которых является коаксиальным, но не спирального типа, а с последовательно соединенными звеньями.

Как удалить накипь с пластинчатого теплообменника

Отключите котел, перекройте подачу газа и воды, слейте воду из теплообменника и подождите пока он остынет. Отсоедините трубопроводы, раскрутите стяжные шпильки, отодвиньте прижимную плиту, под которой расположены пластины.

Аккуратно отделите их друг от друга. Снимайте каждую пластину отдельно, чтобы не пораниться об острые края, работайте в плотных защитных перчатках. При работе с кислотой смените их на резиновые.

Приготовьте емкость, в которой будете отмачивать пластины, с учетом, что они должны быть полностью погружены в жидкость.

Используйте чистящее средство в соответствии с прилагаемой инструкцией. Столовый уксус разводят водой в пропорции 1 к 3. Порошковую лимонную кислоту – в пропорции 1 к 10. Воду для раствора предварительно подогревают до 40°С. Пластины погружают в раствор на 1 час, после чего под проточной водой щеткой удаляют оставшиеся отложения.

После демонтажа и чистки располагайте пластины в горизонтальном положении, так чтобы они лежали на столе или другой рабочей поверхности.

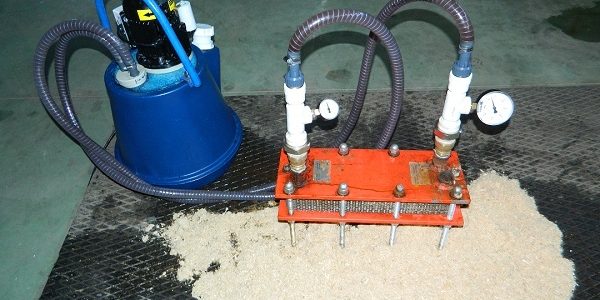

Чтобы промыть теплообменник от накипи, необязательно покупать бустер, достаточно иметь насос, а все остальное легко сделать своими руками

При разборке теплообменника заодно осмотрите прокладки и уплотнительные элементы и при наличии повреждений замените их на новые. Рекомендуется менять сразу все прокладки, даже если изношена только одна из них. Выполните сборку всех элементов в последовательности, обратной демонтажу. Установите теплообменник на место.

Промывка кожухотрубчатого теплообменника

Выключите котел, перекройте краны на входных трубах, чтобы сохранить воду в системе отопления. Слейте воду из теплообменника. От термореле отсоедините провода и отсоедините трубы горячего водоснабжения. Открутите гайки и саморезы, фиксирующие теплообменник, извлеките его.

При регулярном техобслуживании котла и его правильной эксплуатации, сажа образуется в умеренных количествах и удалить ее можно обычной зубной щеткой

Чтобы промыть кожухотрубчатый теплообменник от толстого слоя карбонатных отложений, его нужно извлечь из корпуса. Процесс демонтажа не требует специальных навыков

Визуально осмотрите поверхности. При наличии сажи на оребрении или на других участках, погрузите теплообменник в моющее средство, содержащее щелочь. Это может быть и раствор обычного хозяйственного мыла.

Если иного не сказано в инструкции, замачивание должно продолжаться около 15 минут. Затем щеткой удалите сажу. Промойте теплообменник под проточной водой с хорошим напором.

Для удаления накипи установите теплообменник в таз или другую емкость. Залейте в трубу раствор лимонной кислоты (концентрация 10%). Через 12-15 часов промойте трубы чистой водой. Также промойте или замените фильтры контура горячего водоснабжения.

Установите теплообменник на место. После чистки желательно также заменить все прокладки. Если прокладки резиновые, используйте силикон для их смазки.

Далее теплообменник необходимо проверить на герметичность. На разъемные соединения газового контура наносится насыщенный мыльный раствор. При наличии утечек на обмыленных участках образуются пузырьки.

Завершив промывку напольного котла, проверяют его герметичность, электрические соединения и работоспособность в разных режимах, восстанавливают настройки и запускают в работу

При проверке водяного контура в двухконтурном газовом котле отдельно включают систему отопления и горячего водоснабжения и осматривают каждое разъемное соединение. При обнаружении утечки нужно подтянуть гайку или установить новое уплотнение.

Особенности промывки коаксиальных теплообменников

Часто трубы битермического теплообменника изготавливаются из разных металлов. Внешняя труба может быть стальной, а внутренняя – медной. Поэтому для промывки нужно использовать универсальное средство, которое заливается в трубы, выдерживается необходимое время и сливается. Теплообменник промывается и возвращается на свое место.

Чистка и промывка напольных котлов

Удаление накипи и сажи выполняется без демонтажа теплообменника. Используется промывочный насос (бустер). В его емкость заливается водный раствор лимонной кислоты. На 2 литра теплой воды требуется 200 граммов порошковой лимонной кислоты.

Перед тем, как чистить напольный газовый котел, перекройте краны подачи газа и воды, слейте воду с контура отопления и ГВС. Далее необходимо добраться до теплообменника. Снимите дверцу, отсоедините провода, подключенные к пьезоэлементу, снимите термопару и форсунку, демонтируйте систему розжига и горелку.

Открутите гайки, фиксирующие верхнюю крышку и снимите ее. Вы получили доступ к теплообменнику и можете очистить его от сажи щеткой и ершом.

К патрубкам теплообменника присоедините выводы бустера, который под давлением закачает в трубу раствор лимонной кислоты. Циркулируя по контуру в течение 4-6 часов, она растворит накипь. Время промывки зависит от уровня загрязнения.

Чтобы держать процесс под контролем, используйте pH-метр. Этот прибор покажет изменение концентрации кислоты в растворе, которое происходит вследствие протекающей химической реакции растворения карбонатных отложений.

Если кислота нейтрализовалась и на приборе высвечивается значение pH 1, возможно, придется повторить процесс сначала. Стабильный уровень pH от 2 до 4 говорит об удалении накипи.

В завершении трубы промывают раствором пищевой соды для нейтрализации остаточных следов реагента. Далее остается установить детали на свои места, проверить агрегат на герметичность путем обмыливания и визуального осмотра разъемных соединений, либо с помощью опрессовки. При отсутствии утечек газа и воды котел эксплуатируется в обычном режиме.

Выводы и полезное видео по теме

Теплообменник газового котла можно легко промыть в домашних условиях без применения профессионального оборудования:

Как промыть от накипи вторичный теплообменник двухконтурного котла и что для этого нужно:

Современные методы и средства помогают эффективно бороться с накипью и предотвращать ее образование. Главное, не забывать периодически промывать теплообменник, чтобы реальные характеристики газового котла соответствовали паспортным показателям на протяжении всего срока эксплуатации.

Расскажите о том, как вы промывали теплообменник собственного газового котла. Поделитесь известными вам эффективными методами удаления минерального налета. Оставляйте, пожалуйста, комментарии в расположенной ниже блок форме, задавайте вопросы и публикуйте фото по теме статьи.

Главная / Газовые котлы

Вода, используемая как теплоноситель часто содержит в себе ряд химических соединений, легко вступающих в реакцию и способствующих появлению солевых отложений в теплообменнике, в результате нагрева.

Если не почистить котёл, то с течением времени он перестанет эффективно работать, его коэффициент полезного действия уменьшится и для поддержания необходимого температурного режима в помещении придётся использовать оборудование на полную мощность, потребляя при этом много ресурсов.

Что даст чистка котла?

Чистка котла – это регулярная и неотъемлемая процедура, требующая определённых знаний и умений. Солевые отложения накапливаются внутри теплообменника, а копоть и сажа – в каналах дымоотвода и самом дымоходе. Поэтому, чтобы оборудование находилось в надлежащем состоянии важно чистить все элементы котла.

Чем лучше всего промывать

Методики промывки бывают различными, но каждая из них требует наличие специального реагента. Выбирать его нужно согласно требованиям технической документации, иначе неподходящая жидкость для промывки котлов способна повредить элемент нагрева.

Чтобы разобраться чем промыть теплообменник газового котла, приведём некоторые из реагентов. Применение раствора соляной кислоты (до 5%) наиболее приемлемо для промывки теплообменников котла из меди и нержавеющей стали. Также используются добавки – ингибиторы, которые нужны для защиты металла.

Данный вид промывки должны проводить профессионалы, так как существует определённая опасность в работе с агрессивными веществами.

Если отложения на элементе нагрева содержат оксиды металлов, то рекомендуется использовать сульфаминовую кислоту с добавлением антикоррозийных ингибиторов. Это средство для очистки теплообменника безвредно и его применение в жилых помещениях допускается. Распространённой среди газовых котлов отопления любых видов считается чистка ортофосфорной кислотой. Этот реагент успешно удаляет накипь, не вредит металлу и создаёт защитную плёнку. Используется раствор с 13%-й концентрацией.

Промывка теплообменника газового котла лимонной кислотой при температуре 60°С способна удалить отложения, не нанеся ущерб металлу. В основном, этим реагентом промывают элементы нагрева из цветных металлов и нержавеющей стали. Раствор лимонной кислоты имеет концентрацию до 1,5 %. Чистящим средство «Detex» промывают чугунные, стальные и медных теплообменники. Средство включает ингибиторы, защищающие металл. При разведении с водой выбирается пропорция 1/6 или 1/10 в зависимости толщины и прочности накипи. После залива средства и начала циркуляции начинается процесс очистки с газовыделением. После очистки происходит промывание нейтрализующей жидкостью. Наиболее мягким средством для промывки является чистящий гель. После чистки достаточно промыть теплообменник водой. Гель успешно справляется с отложениями, несмотря на лёгкое воздействие. Среди прочих кислот используется адипиновая. Она разводится в правильной пропорции с водой и меняет структуру отложений, делая их мягкими. После химпромывки следует прокачать элемент нагрева нейтрализующей жидкостью.

Сульфаминовая кислота также популярное вещество для борьбы со сложными загрязнениями. Она также разбавляется водой, а после процедуры происходит промывание нейтрализующей жидкостью. Кроме указанных средств применяются уксусная, сульфосалициловая и щавелевая кислоты и всевозможные средства промышленной химии.

Методы промывки теплообменников

Методика промывки элемента нагрева напрямую зависит от его конструкции и качества используемой воды. Теплоноситель может быть подготовленным и содержать химические добавки или быть обычной проточной водой.

Теплообменники разделяются на три типа: пластинчатые (первичные и вторичные), жаротрубные (для напольных котлов) и битермические (навесные или напольные установки) В зависимости от применяемых средств, методы промывки теплообменника газового котла разделяются на несколько типов. Каждый пользователь может сам выбрать способ как почистить газовый котёл.

Химическая очистка

Бустер для промывки

Порядок установки бустера:

• две металлические пластины (до 2,5 мм) приставить к подключениям змеевика и просверлить отверстия в пластинах напротив них;
• приобрести четыре крана-«американки»;
• монтировать краны в отверстия на пластинах и соединить их;
• снизу ёмкости устанавливается переходник для подключения шланга. Важно обеспечить герметичность данного узла.

После начала циркуляции важно произвести визуальный осмотр на герметичность системы. Если протекания отсутствуют, то очистка котла продолжается. В жидкость добавляется промывочный раствор и процесс длится не менее 40 минут.

Учитывая, что промывка необходима и для вторичного теплообменника, время процедуры нужно увеличить до 1 часа 20 минут. После промывки шланги от бустера отключаются и соединяются с водопроводом для очищения водой от отходов при очистке котла от накипи.

Ручная

Этот вид промывки подразумевает демонтаж теплообменника из котла. С внешней стороны он очищается металлической щёткой для чистки котла, а затем помещается в промывочный раствор на несколько часов.

Недостатком ручной промывки выступает отсутствие циркуляции промывочной жидкости внутри теплообменника, а также прямой контакт агрессивного вещества с резиновыми уплотнениями. Поэтому запуская оборудование после промывки следует убедиться в герметичности уплотнений в условиях давления.

Гидродинамическая промывка

Этот способ не требует разборки водогрейного котла. Принцип гидродинамической промывки состоит в подключении к теплообменнику установки, подающей водный раствор повышенного давления, который может содержать абразивные вещества.

Раствор перемещается с увеличенной скоростью, что способствует качественному очищению внутренней поверхности от отложений.

Этот вид промывки должны производить специалисты, так как неверно выбранные параметры давления могут нанести ущерб элементу нагрева.

Электроразрядная

Среди наиболее современных методов очистки выделяется электроразрядная. Принцип очистки заключается в подаче электрических разрядов в промывочную жидкость, благодаря чему в ней появляются скоростные гидропотоки, интенсивные упругие колебания с эффектом кавитации.

Электрическая дуга, соприкасаясь с солевыми отложениями, разрушает их, а потоки жидкости промывают газовый котёл от размельченную накипи. Этот метод способен бороться с отложениями любой толщины и прочности.

При чистке теплообменника двухконтурного котла своими руками следует учитывать особенности конструкции котла. Если он оснащён битермическим змеевиком, работающим как для нужд отопления, так и для снабжения горячей водой, то очистка производится при помощи бустера для промывки.

Для двухконтурных котлов важно осуществлять внутреннюю чистку вторичного теплообменника. Более того, его чистку нужно выполнять чаще, поскольку в нём функционирует вода не прошедшая подготовку, а поэтому на стенках вторичного теплообменника очень интенсивно оседают солевые отложения.

Принцип работы данного метода состоит в действии акустической волны на отложения в поверхностях нагрева котла. Такая волна образуется путём достижения взрывного горения небольшого объёма смеси газов, которое происходит в импульсной камере, расположенной вне газохода.

Благодаря исходу из этой камеры продуктов горения осуществляется волновое динамическое воздействие на все внутренние поверхности. Для обеспечения процесса используются природный и баллонный газы, а также воздух из компрессора.

Периодичность чистки теплообменника

Наиболее популярные производители оборудования обязательно информируют в технической документации оборудования с какой периодичностью должна проходить промывка газового котла.

Источник фото: indexus.ru

Существует ряд признаков, на основании которых можно заключить, что пришла пора для выполнения промывки котла отопления:

• растёт потребление топливных ресурсов. Прямое следствие того, что отложения уменьшают теплопроводность змеевика и котлу требуется сжигать больше газа для обеспечения заданных условий;
• шум и сбои в работе насосного оборудования. При обильном слое накипи уменьшается проходящий канал теплообменника и насосу становится труднее прокачивать теплоноситель по системе, что сказывается на его устойчивой работе;
• падает давление в контуре горячего водоснабжения. Это свидетельствует об отложениях во вторичном контуре котла.

Как только проявляется один из этих недостатков в работе отопительного оборудования нужно оперативно почистить теплообменник, чтобы избежать затратного восстановления котла.

Итог Промывка теплообменника газового котла может занять несколько часов и требует наличия знаний и умений. Её можно проводить как самостоятельно, так и воспользоваться услугами специалистов. Проверка качества промывки осуществляется как косвенно: повысилась эффективность, отсутствуют шумы и перегрев насосного оборудования, так и при помощи видеозонда, который передаёт изображение внутренней поверхности теплообменника.

Используемые источники:

• https://gradusplus.com/kotly/gazovye/cleaning-the-gas-boiler-heat-exchanger/
• http://kotlydlyadoma.ru/promyvka-teploobmennika-ot-nakipi.html
• https://prof-kirpich.ru/otoplenie/promyvka-teploobmennika-gazovogo-kotla-limonnoj-kislotoj.html
• https://sovet-ingenera.com/otoplenie/kotly/promyvka-teploobmennika-gazovogo-kotla.html
• https://kotle.ru/gazovye-kotly/promyvka-teploobmennika-kotla
