Как правильно проложить канализационные трубы в земле: пошаговая инструкция с технологией + подводные камни

Добрый день, дорогой читатель! Система отвода сточных вод – одна из основных коммуникаций, без которой невозможно комфортное проживание ни в частном доме, ни в квартире. Вы можете доверить ее устройство специалистам, однако их услуги обойдутся недешево, или выполнить работы самостоятельно, сэкономив кругленькую сумму.

Прокладка канализационных труб в земле, технология их стыковки имеет свои особенности и правила. Предлагаю подробнее разобраться в видах материалов для устройства наружной канализации и порядке проведения работ.

Виды канализационных труб и их особенности

Канализационные трубы, предназначенные для прокладки в земле, должны отвечать следующим требованиям:

1. Иметь гладкие внутренние поверхности, чтобы к ним не цеплялся мелкий мусор. Он может скопиться в одном месте и образовать пробку.
2. Быть прочными, способными выдержать нагрузку грунта, уложенного поверх трубопровода.
3. Обладать устойчивостью к воздействию агрессивных сред.

Таким требованиям соответствуют канализационные трубы из нескольких материалов:

1. Чугун. Чугунные канализационные коммуникации имеют огромный срок службы и способны выдерживать большие нагрузки. Однако из-за шероховатой внутренней поверхности очень быстро обрастают водным камнем. Много хлопот доставляет и сложная технология герметизации стыков. К тому же они хрупкие и тяжелые, поэтому их трудно транспортировать, прокладка коммуникаций в земле будет затруднена.
2. Черная сталь. Это прочные и недорогие канализационные трубы, но быстро корродирующие в земле.
3. Керамика. Изготавливаются из глины по технологии экструзии с последующим обжигом. За счет покрытия глазурью керамические трубы обладают идеальной гладкостью внутренних стенок, что позволяет им не зарастать отложениями длительное время. Они не подвержены коррозии, стойкие к воздействию агрессивных веществ, но неустойчивы к ударным нагрузкам, а также слишком дорогие и тяжелые для прокладки в частном доме.
4. Железобетон. Очень прочные изделия, обладающие биологической и химической стойкостью. Однако из-за большого веса и проблем с монтажом становятся малопривлекательными для прокладки канализационных систем в земле.
5. Асбоцемент. К преимуществам асбоцементных канализационных труб можно отнести высокую прочность, инертность к химическим реагентам, отсутствие коррозии, отличные теплоизоляционные свойства, небольшой вес и низкую цену. К недостаткам — низкую стойкость к ударным нагрузкам.
6. Полиэтилен. Это недорогие канализационные трубы с высокой пропускной способностью. Они легки в монтаже и транспортировке, устойчивы к химикатам, газовой коррозии, долговечны. Технология выпуска подразумевает варианты с гладкой или гофрированной наружной поверхностью, коммуникации применяются для прокладки в земле на глубину до 15 метров, выдерживают рабочую температуру до 50 °С. Хранить полиэтиленовые трубы можно только в местах, защищенных от попадания прямых солнечных лучей.
7. Полипропилен. Канализационные трубы из полипропилена могут выдерживать нагрев до 80 °С, обладают гладкими внутренними стенками, используются в основном для прокладки внутренней разводки в квартирах. Для устройства наружных магистралей в земле такие материалы редко используются ввиду малой жесткости и подверженности деформации.
8. Поливинилхлорид. Трубы ПВХ применяются для прокладки трубопроводов как самотечных, так и напорных канализационных систем, бывают гладкостенными и гофрированными, отличаются высокой стойкостью к барическим нагрузкам, агрессивным средам и механическим воздействиям, диэлектрическими свойствами. При прокладке в земле трубы ПВХ соединяются раструбным способом. Такая технология соединения не требует использования специального оборудования, что снижает общую стоимость системы. Температурные ограничения для эксплуатации труб ПВХ составляют -10…+65 ºС.

Строительные нормы и правила укладки труб

Основные правила устройства, прокладки наружных сетей канализации изложены в СНиП 3.05.01-85 и СП 42.13330. Согласно их требованиям:

1. Расстояние по горизонтали от подземных сетей напорной канализации до фундамента дома должно быть не менее 5 м, самотечной — 3 м.
2. Расстояние от бытовой канализации до водопровода из пластмассовых труб должно составлять не менее 1,5 м.
3. Канализационные трубы при прокладке в земле от точки слива к септику должны иметь определенный уклон.
4. Для компенсации давления в системе канализации должна быть предусмотрена вентиляция.
5. В канализационной системе не должно быть резких поворотов и перепадов уровней. Если же поворот неизбежен, то на месте углового соединения в земле монтируется ревизионный колодец.

Как правильно укладывать канализационные трубы в грунт своими руками

Прокладка канализационных труб начинается с тщательной подготовки:

• расчета основных параметров;
• составления схемы будущей конструкции;
• покупки материалов;
• подготовки инструментов.

Задача облегчается, если канализация будет подключаться к централизованной магистрали. Иначе систему необходимо дополнить автономным септиком или накопительной емкостью.

Необходимые инструменты и материалы

Для сборки пластикового трубопровода нужны следующие инструменты:

• пила для нарезки деталей по размерам;
• острый нож для зачистки заусенцев по линии среза и изготовления фаски;
• рулетка;
• маркер;
• строительный уровень;
• молоток;
• набор отверток;
• дрель.

Кроме самих труб для монтажа и прокрадки канализации требуется комплект фасонных соединительных элементов:

1. Отводы 45° или 90°. На концах они имеют раструбы с уплотнителями для плотного соединения деталей.
2. Переходники для соединения участков разного диаметра.
3. Тройники или крестовины, устанавливаемые в местах разветвлений трубопровода.
4. Комплект монтажных резиновых уплотнителей.

Схема укладки

При составлении схемы прокладки канализационных трубопроводов в частном доме нужно учитывать:

1. Суммарную мощность всех сантехнических приборов. Этот показатель необходим для вычисления диаметра канализационных коммуникаций.
2. Технологию отвода сточных вод.

Канализационная система частного дома может быть самотечной или напорной с выводом стоков в накопительный резервуар или септик. Напорная канализация транспортирует стоки за счет подключения насоса, может иметь изгибы и повороты трубопроводов.

При прокладке самотечной канализации количество углов должно быть минимизировано. Стоки при такой системе движутся под действием силы тяжести по трубам, поэтому их нужно уложить в земле под определенным уклоном в сторону септика. Угол уклона зависит от их диаметра, длины наружных сетей. По нормативам он должен составлять для канализационной трубы диаметром 50 мм — 3 см на каждый метр трубопровода, трубы диаметром 110 м — 2 см на 1 м.п. Для трубного проката свыше 160 мм в диаметре достаточно наклона 0,8 см/м.п.

Накопительный резервуар можно соорудить в виде выгребной ямы с укрепленными стенками, а также из пластиковой, металлической с антикоррозийным покрытием или бетонной емкости.

Интересный материал с советами по правильному выбору уклона и глубины траншеи смотрите на видео:

Метод горизонтального прокола

В местах пересечения автодорог, оград, элементов ландшафтного дизайна прокладку канализационных труб в земле можно выполнить и без рытья траншеи. Для этого применяется метод горизонтального прокола. Технология подразумевает применение буровой установки ГНБ. Бурят горизонтально направленную пилотную скважину, расширяют ее с помощью специальной насадки и протягивают изделие из пластика или металла.

Глубина укладки

Факторы, влияющие на глубину заложения канализационных трубопроводов в земле при прокладке:

1. Материала трубного проката и его диаметра.
2. Типа почвы. Разные типы грунтов промерзают на неодинаковую глубину. Например, глинистые грунты и суглинок в одном и том же регионе промерзают меньше, чем мелкозернистый песчаник и супеси.
3. Высоты подъема грунтовых вод на участке.
4. Глубины промерзания почвы в регионе. При отсутствии данных минимальную глубину заложения лотка трубы допускается принимать для изделий диаметром до 500 мм — 0,3 м, для труб большего размера — 0,5 м выше уровня проникания в грунт минусовой температуры, но не менее 0,7 м от поверхности земли (во избежание повреждения наземным транспортом).

Подготовка траншеи

Технология подготовки траншеи под прокладку канализационных труб в земле довольно проста и включает в себя следующие виды работ:

1. Выемку грунта на рассчитанную глубину и шире будущего трубопровода на 40 см, по 20 см с каждой стороны. Это делается вручную или механизированным способом — экскаватором.
2. Доработку основания траншеи.
3. Крепление стенок щитовой опалубкой (если земля рыхлая).
4. Уплотнение дна.
5. Устройство песчаной подушки толщиной 15–20 см. Песок ровным слоем насыпается в канаву по всей ширине с послойным уплотнением и проливкой водой.

Утепление канализации

Если толщина промерзающего слоя в регионе более 1 метра, то земляные работы по отрывке траншеи потребуют применение специальной техники, что не всегда возможно в условиях тесной застройки участка. Решить проблему можно с помощью теплоизоляционных материалов, устойчивых к воздействию влаги и перепадам температур:

1. Базальтовая вата. Утеплитель сверху закрепляют скотчем и оборачивают гидроизоляционным материалом, стыки герметизируют липкой армирующей лентой. Слой гидроизоляции необходим для защиты утеплителя от попадания влаги, вследствие чего базальтовое волокно может потерять свои теплоизоляционные свойства.
2. Скорлупы экструдированного пенополистирола. Этот материал практически не впитывает влагу, имеет жесткую структуру, поэтому без деформации выдерживает давление слоя земли. Скорлупы должны плотно прилегать к канализационным трубам в земле, поэтому их нужно подбирать соответствующего диаметра.

Существует еще одна технология утепления канализационных труб — это устройство электрического подогрева. Саморегулирующийся греющий кабель нужно проложить вдоль трубопровода и подключить к электросети, обеспечивая непрерывный обогрев.

Формирование уклона для свободного стока

Чтобы контролировать уровень уклона канализационных магистралей при прокладке, используют специальный прибор — нивелир.

При устройстве бытовой канализации проверку уклона можно выполнить строительным уровнем. Технология расчета уклона:

1. С двух сторон траншеи вбивают штыри, между которыми натягивают веревку. Затем с помощью строительного уровня проверяют горизонтальность шнура.
2. Требуемую глубину определяют с обоих концов траншеи в зависимости от диаметра сечения и общей длины коммуникации. Для траншеи длиной 50 м и трубы диаметром 110 мм глубина со стороны выпуска из жилого дома должна составлять 1,2 м, то со стороны септика — 2,2 м.
3. Чтобы проверить правильность формирования уклона, измеряют высоту траншеи с обеих сторон до шнура.

Работы по прокладке

После подготовки траншеи можно приступать к прокладке канализационных труб под землю. Технология монтажа самотечной линии состоит в следующем:

1. В специальные пазы раструбов трубных изделий вставляют уплотнительные кольца.
2. Первую трубу опускают в траншею раструбом в сторону фундамента дома и подсоединяют к выводной трубе из дома.
3. Гладкий конец второй детали вставляют в раструб первой до упора.
4. Аналогичным образом монтируют последующие изделия.
5. Для обеспечения дополнительной герметичности соединений внешние стыки покрывают несколькими слоями липкой армированной ленты.

Технология сборки трубопроводов напорной канализации несколько иная:

1. Гладкие концы и внутренняя поверхность раструба очищаются от грязи и пыли.
2. Далее идет зачистка наждачной бумагой внешней поверхности гладких концов.
3. Нанесение на них полосы клея или слоя герметика на расстоянии 2 см от кромки.
4. Через 30 секунд гладкий конец можно вставить в раструб и прижать на несколько секунд, дать клею застыть.
5. Проверить правильность и достаточность уклона, протестировав систему небольшим объемом воды.

Следует учесть, что через каждые 25 м трубопровода желательно смонтировать колодец для профилактической чистки засоров.

Обратная засыпка канавы выполняется на 30 см песком, затем доверху вынутым ранее грунтом с послойным уплотнением.

Что делать при замерзании канализации

К замерзанию канализационных труб в земле может привести только несоблюдение технологии прокладки, ошибки в расчете глубины и уклона траншеи.

Чтобы разморозить металлическую трубу в доступном месте, можно использовать паяльную лампу, газовую горелку или сварочный аппарат. Для этого на оба конца замороженной трубы нужно надеть клеммы и включить аппарат. Линия прогреется, лед постепенно растает.

Для разморозки пластиковой трубы можно использовать горячую воду: ее льют именно на замерзший участок. Если он находится далеко от края, то используют шланг меньшего диаметра с насадкой на свободном конце в виде большой лейки (кружки Эсмарха). В нее льют кипяток, пока пробка не растает. В это время сточные воды будут двигаться в обратном направлении, поэтому для их сбора нужно подставить емкость.

Можно воспользоваться горячей водой из водонагревателя, надев шланг на кран. Объема бойлера должно хватить на размораживание канализационных труб.

Для устранения ледяной пробки в трубах из любых материалов очень эффективен парогенератор. Технология его применения заключается в следующем:

• внутрь трубы до упора вставляется паропровод;
• подключается прибор к электросети.

Через некоторое время лед растает под воздействием пара.

Заключение

Перед тем как начать прокладку канализационных труб в земле, изучите существующие строительные нормы и правила, технологию выполнения соединений и методы обеспечения их герметичности. Если все сделать правильно, то автономная канализация в земле будет выполнять свои функции с максимальной отдачей. Подписывайтесь на наш сайт, делитесь с нами полезными идеями в комментариях и с друзьями в социальных сетях.

Канализация частного дома состоит из внутридомового и наружного трубопроводов. Монтаж внутренней части системы водоотведения сложен, и требует профессионализма и применения спецтехники. На участках, где имеются надворные постройки, посадки или дорожное полотно, используют спецтехнику и канализационные трубы прокладывают методом горизонтального прокола.

Виды канализационных труб и их особенности

Выбирая трубы, нужно учитывать:

• способность хорошо справляться со своей главной задачей – водоотведением, не давать возможности мелкому мусору цепляться за внутренние стенки и скапливаться, образуя засоры;
• устойчивость к воздействию агрессивных веществ, содержащихся в сточных водах и почве;
• прочность, не позволяющая трубам деформироваться под тяжестью уложенного поверх трубопровода грунта.

Трубы для канализации имеют свои преимущества и недостатки, которые различаются в зависимости от материала, из которого они изготовлены:

Материал трубы	Преимущества	Недостатки
чугун	большой вес, сложность транспортировки и монтажа, шероховатость внутренней поверхности, высокая стоимость
сталь	устойчивость к механическому воздействию, гладкость внутренних стенок	неустойчивость к воздействию влаги, подверженность коррозии
асбестоцемент	долговечность, лёгкость, низкая стоимость	неустойчивость к механическому воздействию, шероховатость внутренней поверхности
полиэтилен	низкая стоимость, лёгкость транспортировки и монтажа, долговечность, устойчивость к воздействию химикатов, гладкость внутренней поверхности	выдерживаемая температура – до 50 градусов, неустойчивость к ультрафиолету
полипропилен	выдерживаемая температура – до 80 градусов	малая жёсткость, подверженность деформации при механическом воздействии
поливинилхлорид	многообразие видов и размеров, простота транспортировки и монтажа, гладкость внутренней поверхности, износостойкость	выдерживаемая температура – до 40 градусов

Трубы из полимеров, кроме того, могут быть гладкостенными и гофрированными: первые более дешёвы, вторые – более прочны и эластичны.

Существуют также утеплённые трубы и трубы с встроенным нагревательным кабелем – их использование при монтаже мелкозаглубленной канализации.

Как укладывать канализационные трубы в грунт

Монтаж наружной канализации в грунт происходит в три этапа:

1. Подготовка траншей.
2. Монтаж трубопровода.
3. Обратная засыпка.

Роем траншею

Перед рытьём траншей для прокладывания канализации, производят расчёты конфигурации сети и определяют:

• Оптимальную геометрическую форму трубопровода: самым эффективным и простым в обслуживании будет трубопровод с минимальным количеством углов и ответвлений, если возможно – трубопровод ведут по прямой от дома к месту сброса сточных вод. Для обвода препятствий допустимо делать повороты трубопровода на угол 30-45 градусов. Прямые углы в канализационной сети недопустимы из-за увеличения давления сточных вод на стенки трубопровода и повышения вероятности образования заторов.
• Глубину траншей, позволяющую сохранить работоспособность каналов в зимний период: ниже глубины промерзания грунта на диаметр трубы плюс 15-20 см на песчаную подушку. Минимально допустимая глубина траншей – 0,5 м, оптимальная варьируется от 2 м в южных регионах России до 3,5 м – в северных.
• Угол наклона, обеспечивающий свободный ход сточных вод: обычно, достаточно уклона в 1-2 см на каждый метр трубопровода;
• Ширину траншей: к диаметру трубы прибавляют 40 см, при большой глубине и диаметре труб больше 20 см ширину траншей увеличивают для удобства монтажа.

Рекомендуем ознакомиться:  Как самостоятельно устранить сильный засор в унитазе?

После проведения расчётов приступают к землеройным работам. Небольшие траншеи выкапывают вручную, для рытья глубоких и длинных каналов используют экскаватор.

Подготавливают траншею для укладки канализационных труб в два или три шага:

1. Выкапывают траншею.
2. Выравнивают и утрамбовывают дно, убирают комья земли и камни.
3. В траншее, вырытой в рыхлой почве дополнительно устанавливают опалубку, чтобы предотвратить осыпание грунта во время работ.

На этом этапе можно проверить наличие препятствий для свободного стока воды. Для этого в траншею заливают воду и следят за тем, насколько свободно она проходит по каналу. При недостаточном уклоне скапливаются лужицы, при слишком резком повороте канала вода подмывает его стенки.

Выявленные проблемы решают до укладывания труб, увеличивая уклон траншеи и радиус поворота на проблемных участках.

Правила укладки

Способ соединения труб:

• сварные – для соединения потребуется сварочный аппарат, соединение ненадежно, узел может разгерметизироваться в результате коррозии или механического воздействия;
• фитинговые – соединяются при помощи фасонных элементов, в зависимости от типа фитинга может быть разборным и неразборным;
• раструбные – конец одной трубы вставляется в раструб другой, герметичность обеспечивает закреплённый в раструбе резиновый уплотнитель.

Для прокладывания внешней канализации используют трубы с диаметром сечения от 11 см.

Для обустройства канализации кроме труб потребуются тройники, боковое отверстие которых будет выполнять роль ревизии. Тройники монтируют в трубопровод с шагом 3-4 м для удобства обслуживания канализации.

Для распределения давления, которое оказывает на трубопровод закрывающая его земля, и предотвращения деформации и поломки труб необходима амортизирующая прослойка из песка.

1. Засыпают амортизирующую “подушку” из песка, утрамбовывают.
2. Раскладывают трубы в траншее. При фитинговом способе соединения проверяют наличие необходимых фасонных элементов, при раструбном – раскладывают трубы раструбами против направления стока.
3. Герметично соединяют участки трубопровода, начиная с подключения к выводу канализации из дома. Каждые 3-4 метра устанавливают тройники боковым ответвлением вверх, выводят ревизионные трубы выше уровня грунта и закрывают заглушками. Выводят трубопровод в место сброса сточных вод.
4. Проверяют герметичность соединений. Можно смазать стыки мыльным раствором и продуть трубопровод компрессором или пустить по трубам воду. В первом случае на местах нарушения герметичности появятся мыльные пузыри, во втором – будет подтекать вода.
5. Слоями засыпают песок по бокам от труб, утрамбовывают каждый слой.
6. Засыпают верхний слой амортизации и выполняют окончательную засыпку оставшейся после рытья траншей землёй. Засыпку делают с запасом – постепенно земля осядет под собственным весом.

Обратите внимание! Нижнюю и боковые песчаные подушки утрамбовывают, чтобы предотвратить перекосы трубопровода. Верхний слой амортизации и грунт не утрамбовывают, чтобы не деформировать трубы.

Метод горизонтального прокола

Проложить наружную канализацию можно и без рытья траншей – методом горизонтального прокола. Такой способ актуален для участков, на которых имеются надворные постройки, дорожное полотно или выполнен ландшафтный дизайн, и землеройные работы нежелательны. Подходит метод для выведения канализации с участка в общую канализацию, если на пути имеются серьёзные препятствия, например, дорога.

Рекомендуем ознакомиться:  Способы гильзования кирпичного дымохода

При помощи буровой установки ГНБ – горизонтально-направленного бурения – прокладывают скважину, расширяют её и протягивают металлическую или пластиковую трубу. Работы выполняются поэтапно, для каждого действия – свой набор насадок, закрепляемых на буровой штанге установки.

1. На штангу закрепляют буровую головку, имеющую скошенный край. Головка облегчает продвижение буровой штанги при бурении горизонтально-направленной пилотной скважины.
2. Буровую головку заменяют на расширитель обратного действия – риммер. Эта конусная насадка при прохождении через пилотную скважину расширяет её. Готовая скважина имеет сечение примерно в 1,5 раза больше, чем у прокладываемой трубы.
3. К расширителю, выведенному с противоположного от буровой установки конца скважины, прикрепляют петлю. Петлей захватывают конец трубопровода и протягивают трубопровод по скважине.

Оператор буровой установки при помощи локатора контролирует направление и интенсивность движения буровой головки и риммера.

Утепление канализации

Если грунт промерзает больше чем на 1 метр, то рытье траншеи нужной глубины вручную потребует больших трудозатрат.

Чтобы решить проблему, можно выкопать траншею экскаватором и уложить канализацию обычным способом, а можно уменьшить глубину укладывания трубопровода, а сами трубы – теплоизолировать.

Варианты утепления канализации:

• Трубопровод утепляется рулонным теплоизолирующим материалом на этапе укладывания в траншею. В этом случае сначала застилают утрамбованный песок утеплителем, а на него укладывают трубы. После соединения трубопровода и проверки герметичности трубы обматывают утеплителем и закрепляют стыки проволокой или капроновой бечёвкой.
• Для защиты от теплопотерь используется утеплитель формового типа, соответствующий диаметру используемых труб. Такой утеплитель надевается непосредственно на трубы, сверху вся конструкция оборачивается слоем гидроизоляции, стыки заклеиваются строительным скотчем. Делается это для предотвращения попадания влаги из почвы в утепляющий материал, вследствие чего он может потерять свои теплоизоляционные свойства.
• Выполняют монтаж греющего кабеля вдоль трубопровода. Кабель можно использовать отдельно или в качестве дополнения к утепляющему материалу. Нагревательный элемент прикрепляют к трубопроводу снизу. На трубу продольно наклеивают клейкую алюминиевую ленту, протягивают по ленте греющий кабель и закрывают его ещё одним слоем алюминиевой ленты. Кабель можно включить в систему антиобледенения крыши и водостока или подвести к отдельному блоку питания.
• Трубопровод монтируют из готовых утеплённых труб. Такие трубы ещё на стадии производства снабжаются теплоизолирующим слоем, кроме того, существуют трубы, дополнительно оснащённые нагревательным элементом. В этом случае дополнительное утепление не требуется. Особое внимание при монтаже уделяют герметизации стыков, так как при попадании в швы влаги теряются теплоизоляционные свойства утеплителя.

Рекомендуем ознакомиться:  Как выполнить монтаж труб для систем отопления

Укладка канализации частного дома не требует каких-то сложных навыков, особых инструментов или глубоких специальных знаний. Однако небольшие ошибки во время выполнения монтажных работ может в дальнейшем привести к серьезным повреждениям системы. На коммуникации оказывает довольно серьезное давление слой грунта, они подвергаются воздействию холода, влаги и т.п. Поэтому необходимо заранее позаботиться о том, чтобы прокладка канализационных труб в земле была выполнена правильно.

Типы канализационных труб и их особенности

Процесс прокладки наружной канализации выглядит довольно просто. Трубы укладывают в вырытую траншею, стыкуют с системой, расположенной внутри дома, а также с коллектором, затем засыпают землей. Перед тем, как составить проект наружной канализации, необходимо определиться с типом труб. От диаметра, сечения и материала этих элементов зависят размеры траншеи, уклон и т. п.

Трубы, которые используются при создании наружной канализации, различают по многим параметрам, таким как диаметр и конфигурация сечения, а также материал. Сегодня канализационные системы выполняются из:

• чугуна;
• керамики;
• бетона;
• асбоцемента;
• пластика;
• стеклопластика.

Чугунные трубы весят довольно много, их внутренняя поверхность не слишком гладкая, а монтаж очень сложен, поэтому на приусадебных участках этот тип канализации используется крайне редко. Керамические элементы монтировать проще, но при неаккуратном обращении их легко повредить. Бетонные конструкции большого веса сложно также сложно устанавливать, поэтому для наружной канализации частного дома их используют редко. Недорогие и легкие асбоцементные конструкции в прошлом были популярны, но они отличаются некоторой хрупкостью, а гладкость их внутренней поверхности оставляет желать лучшего.

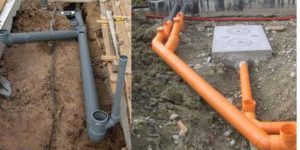

Пластиковые трубы для наружной канализации обычно имеют оранжевый цвет, чтобы отличить их от элементов для внутренней системы. Это легкие, прочные и удобные в монтаже трубы

Безусловный лидер на рынке канализационных систем — пластик. Трубы из ПВХ, ПП, ПВП обладают всеми характеристиками, необходимыми для наружной канализации:

• легким весом;
• значительной прочностью;
• устойчивостью к химикатам;
• простотой в монтаже;
• гладкой внутренней поверхностью;
• способностью переносить очень низкие температуры и т.п.

Очень хорош для канализации и стеклопластик, представляющий собой состав из полиэфирных смол, армированный специальным стекловолокном. Однако такие конструкции весят значительно больше, и стоят гораздо дороже.

Для создания канализации на приусадебном участке чаще всего применяют пластиковые трубы круглого сечения, диаметр которых обычно равен 110 мм. При прокладке труб методом прокола, например, под дорожным полотном, а также в других местах с высокой нагрузкой рекомендуется использовать двухслойные трубы с гофрированной наружной поверхностью.

Обратите внимание! Трубы из поливинилхлорида (ПВП) выдерживают нагрев только до 40 градусов, а полипропиленовые (ПП) конструкции переносят повышение температуры до 80 градусов. Полиэтилен высокой прочности (ПВП), который используют в производстве канализационных труб, по термостойкости занимает средние позиции.

Порядок работ при создании наружной канализации

Начинается прокладка труб канализации с проекта. Рекомендуется сделать траншею с минимальным количеством изгибов, оптимальное решение — совершенно прямая труба без каких-либо поворотов. Если же без них никак не обойтись, а длина системы более 12 метров, в таких местах устанавливают смотровые колодцы, поскольку именно здесь чаще всего возникают засоры и поломки.

Обратите внимание! Даже идеально прямую канализацию необходимо снабжать смотровыми колодцами каждые 25 метров.

Важно правильно определить глубину прокладки канализационной трубы. При ее определении учитывают глубину промерзания грунта и уровень входа канализационной трубы в септик или трубу централизованной канализационной системы. Кроме того, следует обеспечить необходимый уклон канализации, который составляет 2 см на каждый погонный метр конструкции.

При определении глубины прокладки труб наружной канализации следует учесть уровень промерзания почвы, необходимый уклон, а также глубину, на которой трубы будут подключены к очистным сооружениям

Нередко создание достаточно глубокой траншеи оказывается слишком трудоемким, а порой и невозможным. В таком случае необходимо провести теплоизоляционные работы, чтобы защитить стоки от замерзания в зимнее время. Согласно правилам прокладки канализационных труб, минимальная ширина траншеи определяется как диаметр трубы плюс по 20 мм с каждой стороны для труб. Если труба шире 200 мм, свободное пространство следует увеличить, иначе провести правильный монтаж конструкции будет затруднительно.

После того, как план составлен и все факторы учтены, приступают к выполнению работ. Для монтажа наружной канализации следует:

1. Выкопать траншею подходящего размера.
2. Уложить на дно песчаную подушку толщиной примерно 50 мм.
3. Тщательно утрамбовать дно траншеи.
4. Уложить и соединить канализационные трубы.
5. Подключить их к внутренней канализации и к септику.
6. Проверить работу системы и убедиться в ее герметичности.
7. Засыпать песком пространство по бокам труб, послойно его утрамбовывая.
8. Засыпать канализацию сверху.

Обратите внимание! Слой песка или грунта, уложенный поверх канализационных труб, утрамбовывать не нужно.

Практический опыт устройства наружной канализации представлен в следующем видеоматериале:

Выясняя, как правильно проложить канализационные трубы, следует учесть рекомендации специалистов:

• количество стыков и поворотов должно быть минимальным;
• все раструбы нужно направлять навстречу движению стоков;
• нельзя укорачивать раструбы и фасонные элементы;
• следует закрепить трубы, чтобы обеспечить правильный уклон канализации.

Чтобы соблюсти уклон, используют маркировочный шнур, который натягивают по дну траншеи.

На дно траншеи для канализационной трубы следует уложить и тщательно утрамбовать песчаную подушку. Трамбуют также песок, который засыпают по бокам, но песок и грунт над трубой утрамбовывать не следует

Несколько слов об утеплении

Утепление канализационных труб применяется довольно часто. Для этого используются специальные рулонные или формовые утеплители. Первые необходимо намотать на трубу в процессе монтажа канализационной системы, вторые изготавливаются под трубу конкретного диаметра и просто надеваются на нее. Поскольку теплоизолирующие материалы при контакте с водой могут потерять значительную часть своих полезных свойств, важно укрыть их надежным слоем гидроизоляции.

В качестве альтернативного или дополнительного метода теплоизоляции используют специальный нагревающий кабель, который монтируют по всей протяженности трубы. Можно сэкономить время и силы, если купить трубы с уже установленным теплоизоляционным слоем. Выпускаются элементы, снабженные не только обычным утеплителем, но и нагревательным кабелем. При использовании таких конструкций, необходимо тщательно заделать стыки, чтобы на утеплитель не попала влага.

Установка водоснабжающих коммуникаций в открытый грунт требует знания некоторых особенностей проведения этого типа работ и требований СНиП. Рассмотрим, как проводится прокладка канализационных труб в земле своими руками, как рассчитать их уклон и выбрать качественный материал.

Особенности прокладки канализации в земле

Отвод воды в грунте необходим для обеспечения вывода использованной жидкости в сточные колодцы. В данных инженерных сооружениях системы производится чистка и фильтрация сточных вод, и в зависимости от устройства канализационной системы, повторное их использование или вывод за пределы участка.

Технология прокладки канализационных труб в земле требует уделять повышенное внимание материалам водоснабжающих коммуникаций и принципу их установки. В особенности большую роль играет уклон. В СНиП указывается, что уклон составляет два сантиметра на каждый погонный метр трубопровода.

Материалы

Канализационные трубы должна иметь следующие качества:

1. Обладать прочностью при перепадах температуры;
2. Отличаться устойчивостью к химически агрессивным средам, в том числе кислотным отходам и хлору (который повсеместно используется для очистки питьевой воды);
3. Иметь продолжительный срок службы (в среднем это 20-25 лет).

Для изготовления канализационных труб в основном используется пластик, чугун, асбестоцемент, керамика и стеклопластик. Асбестоцементные и бетонные трубы известны своей долговечностью, но при этом их практически невозможно установить своими руками. Из-за большой массы для их монтажа используются специальные подъемные приспособления и механизмы, поэтому их в основном применяют для организации канализации в многоэтажных домах.

Керамика не только тяжелая, но и подвержена разрушению из-за перепадов температур. Кроме того, керамические трубопроводы очень хрупкие и плохо переносят ударные нагрузки. Они сейчас практически не используются, т. к. есть более практичные материалы.

Чугунные трубы относительно легкие, если сравнивать их с бетонными или керамическими, но имеют низки срок службы. На металле откладываются минеральные соединения, присутствующие в воде, поэтому со временем трубы забиваются. Также при сильных морозах в них замерзает вода, что может послужить причиной нарушения герметизации канализационного трубопровода.

Наиболее практичные – это пластиковые трубы. Существует несколько видов материала, который используется для прокладки канализации:

1. Поливинилхлоридные или ПВХ;
2. Полиэтиленовые – это ПЭ;
3. Полипропиленовые или ПП.

Условно, чтоб легче было отличить трубы для наружной канализации и прокладки в земле, СНиП установили цветовые различия: для монтажа в грунте используются оранжевые коммуникации. Они отличаются более гладкой поверхностью внутри и толстыми стенками, способными переносить большие нагрузки.

Выбирая пластиковые трубы, нужно обратить внимание на расчетный проект строительства. В нем в обязательном порядке указывается глубина монтажа коммуникаций. Чем глубже планируется канализация, тем прочнее должны быть строительные материалы. Специалистами рекомендуется использовать гофрированные полипропиленовые или полиэтиленовые трубы. Для их соединения нужно купить муфты, отводы, разветвители из такого же материала.

Как сделать

Когда Вами был разработан проект строительства и выбран подходящий материал, нужно начинать монтаж коммуникаций. Правильная прокладка канализационных труб своими руками в земле – это довольно сложная задача, но зато цена работы значительно меньше, нежели при заказе профессиональных услуг. Первым делом необходимо вырыть траншею. В неё также нужно учитывать уклон на местности. Для точного определения этого значения по всей длине трубопровода натягивается бечёвка, по ней и меряется погонный метр и уровень наклона.

Очень важно правильно определить глубину траншеи. Этот показатель напрямую зависит от уровня промерзания почвы в конкретном регионе. Согласно СНиП данный показатель в различных полосах России имеет такую величину:

1. На севере до 4 метров;
2. В средних широтах – до 3 метров;
3. Ближе к побережью – до двух, местами даже до полутора.

Но при этом независимо от данных их геологических источников, нужно класть трубы не ближе, чем на полметра от поверхности земли. Иначе при оседании почвы вероятно повреждение трубопровода. Кроме промерзания Вас также должно интересовать наличие грунтовых вод. Эти природные источники могут повредить канализацию снаружи.

Траншея для трубопровода канализации в земле должна обладать такими качествами:

1. Быть на полметра шире, нежели диаметр выбранной трубы. Скажем, если Вы используете материал с сечением 100 мм, то траншея должна иметь размер не менее 600 мм. Это необходимо для комфортной работы строителя в ней;
2. Глубина траншеи составляет диаметр трубы + 5 мм;
3. Дно ямы тщательно утрамбовывается, утепляется и защищается от сточных вод с поверхности земли. Для этого Вам нужно будет засыпать его слоем глин и песка. Также часто используется асбест для создания монолитных соединений;
4. По чертежу определите места, где будут расположены канализационные очистные колодцы и раструбы, и выкопайте там приямки;
5. Сразу ройте траншею с учетом уклона.

Когда магистраль для канализации готова, нужно приступать к установке труб. Монтаж нужно начинать непосредственно от помещения, где располагается вход водоснабжающих каналов. Трубы нужно устанавливать раструбом вниз – это поможет при их соединении.

Видео по теме:

и видео

Соединять трубы очень легко: нужно очистить оба кона от грязи, пыли, после вставить один в другой, соответственно, тот, что шире является основанием, а то, что уже – вставляется в него. Внешне это похоже на сбор конструктора. Многие мастера перед установкой рекомендуют использовать герметики для пластиковых труб. Если Вы собираетесь применять такие мастики, то лучше нанести их на соединения до начала сварочных работы.

Стоимость сварочных работ при прокладке труб в земле зависит от материала, которым Вы работаете и наличием сварочного инвертора. Цена нового прибора довольно высока, но Вы можете взять его в аренду. Принцип работы такой же, как и при соединении труб в помещении: места стыков фиксируются в держателях, и на них производится воздействие высокими температурами. Вследствие этого происходит диффузия молекул и образовывается прочное герметичное соединение.

Когда все монтажные работы закончены, нужно еще раз проверить наклон трубы. После того как убедитесь в правильности этого геометрического показателя, траншею можно закапывать. Нужно помнить, что в земле не должно быть никаких камней или стекол – они могут повредить трубу.

Обустройство жилища включает в себя такие работы, установка канализационной системы. Существуют определенные правила прокладки канализационных труб. Канализационная система делится на два вида: Внутренняя канализация и Внешняя система отвода стоков.

Общие сведения

Вид канализации: внутренняя

К данному типу относятся все сточные трубы установленные в здании. Рассмотрим систему канализации для жилого помещения, а именно частного дома и квартиры.

Перед организацией канализационной магистрали следует составить схему прокладки труб.

В нее должны входить:

1. Все подводки к сантехническим устройствам
2. План квартиры или дома
3. Вентиляция
4. Основной стояк
5. Выходная труба.

После составления схемы:

• Необходимо осуществить все замеры будущей канализации.
• Посчитать количество поворотов
• Выяснить сколько требуется гибких шлангов, для подводок
• Рассчитать количество шаровых кранов

Все это поможет приобрести трубы и фитинги в нужном количестве.

Как выбрать материал

В подавляющем большинстве для канализационных систем используются пластиковые изделия. Благодаря малому весу и большому наличию фитингов они легко монтируются.

• Для отвода стоков от туалета применяются трубы 100-110 мм в диаметре
• Канализационные трубы от кухни и ванной прокладываются серого цвета из ПП или ПВХ с сечением 5 мм
• Чтобы организовать поворот в системе применяются колена.
• Фановая труба используется диаметром 110мм

Важно! Если дом или квартира состоят из нескольких этажей, проект следует составлять на все этажи при имеющихся там коммуникациях. В отсутствии таковых схема не требуется.

Особенности установки

1. Стояк – фановая труба монтируется строго перпендикулярно к выходной трубе. Вентиляция должна выступать за кровлю минимум на 50 см.
2. При прохождении канализационных труб через стены, их монтаж осуществляется с использованием гильз, которые защищают трубу от нагрузки.
3. Прокладывая внутреннюю магистраль важно установить гидрозатворы, воздушный клапан и обратный клапан для канализации.
4. Гидрозатворы устанавливаются на унитаз, под раковины и ванную. Они помогут избежать наличия неприятного канализационного запаха и защитят от засоров.
5. Воздушный клапан устанавливается на стояке или рядом с ним. Расстояние от затвора до стояка должно быть меньше, чем расстояние от клапана до сантехнического оборудования.
6. Обратный клапан может быть установлен в нескольких местах. Данное устройство купирует движение стоков в обратном направлении.
7. Выпускная труба обустраивается через фундамент с учетом промерзания грунта.
8. Если канализация внутри строения имеет какие-либо не состыковки с выходным отверстием, то начинать прокладку канализации следует именно с места стыковки на выход.

Важно! Гильза, идущая через стену фундамента должна быть длиннее ширины стенки на 30 см минимум.  Диаметр цилиндра выбирается в соответствии с сечением трубы.

При монтаже защитный элемент по СНиП закрывает стоковую выходную трубу на 15 см с каждой стороны стены. Стояк рекомендуется устанавливать в туалете. Возможен монтаж в стену или короб. Крепится стояк к стене при помощи монтажных хомутов. Длина трубы от унитаза до стояка 1 м.

При монтаже труб с разным сечением применяются фитинги (переходники). В стыковых местах разных сечений монтируются коллекторная труба 100-110мм. Если в доме стоковая магистраль расположена на нескольких этажах, то на каждом этаже устанавливается ревизионное отверстие (тройник), для устранения неисправностей в системе.

Фановая трубы – это продолжение стояка. В месте стыка устанавливается ревизия. После установки ревизии вентиляционная труба уходит на крышу под углом. Внимание! Соединять фановую трубу с вентиляцией жилого здания запрещено. Установка осуществляется на разных уровнях с дымоходом и вентиляцией.

Вентиляция для канализации монтируется на расстоянии как минимум 4 м от окон и дверей. После завершения монтажных работ в строении, можно приступать к прокладке внешней системы отвода стоков.

Вид канализации: внешняя

Прокладка труб

Для монтажа наружной канализации подойдут трубы с определенными характеристиками.

Требования к изделию:

• Прочность
• Устойчивость к температурным перепадам
• Морозостойкость
• Долговечность
• Хорошая стойкость к агрессивным средам

Расходники для наружной канализации изготавливаются из:

• Пластика (поливинилхлорид, полипропилен, полиэтилен, гофрированные)
• Асбестоцемент
• Керамика
• Чугун.

Монтаж

Трубы для наружной канализации прокладываются ниже уровня промерзания почвы. Всю информацию по данному вопросу можно уточнить в СНиП.

• Выкапывается траншея от выходной трубы внутренней канализации, до септика или места врезки в централизованную систему.
• Дно траншеи засыпается на 10 см песком, утрамбовывается и организуется уклон.
• Трубы прокладываются с уклоном 2-3 см на погонный метр. Уклон от строения к септику.
• Следует минимизировать количество поворотов.
• Производится соединение труб.
• На поворотных местах и там где есть пересечение нескольких труб, устанавливаются ревизионные колодцы.
• Если магистраль прямая, но ее длина более 15 м, также устанавливаются смотровые колодцы (на каждые 15 м один колодец). Приемлемо для магистрали из труб 100-110 мм в диаметре.
• Труба подсоединяется к выходной стоковой из дома.
• Осуществляется стыковка на вход в септик или центральную магистральную трубу.
• Трубы утепляются. В своем большинстве, для этой цели используют формованный утеплитель, который выпускается под определенный диаметр изделия. Утеплитель просто одевается на трубы.
• Траншея засыпается грунтом.
• Смотровые колодцы накрываются крышками. Их должно быть видно на поверхности.

Важно! Все стыки элементов канализации должны быть герметичны.

Диаметр ревизионного колодца зависит от того, надо будет в него спускаться или нет. Если трубы проложены на глубину более 1м, то колодец будет со спуском, соответственно его диаметр должен быть как минимум 1м.

Еще раз о правилах

1. Изделия для монтажа должны быть без механических повреждений (сколы, трещины, вмятины недопустимы).
2. Чем меньше поворотов в системе, тем надежнее магистраль
3. При соединениях обязательно соблюдать герметичность
4. Запрещено резать и укорачивать раструбы
5. Сечение трубы выбирается в соответствии с количеством сантехнических устройств
6. Горизонтальные трубы прокладываются под уклоном
7. Внутреннюю магистраль следует фиксировать к полу или стене
8. Обязательно устанавливать вентиляцию
9. Установка «ревизий» является необходимой
10. Монтаж стояка с горизонтальной трубой запрещено делать под прямым углом
11. Подключение к сантехнике осуществляется гибкими шлангами
12. Наружную систему следует утеплять
13. На каждые 15 метров внешней канализации устанавливается смотровой колодец.

При соблюдении всех правил прокладки канализационных труб, монтаж будет качественным и долговечным.

Используемые источники:

• https://vseotrube.ru/kanalizatsiya/tehnologiya-prokladki-kanalizatsionnyh-trub-v-zemle
• https://infotruby.ru/svoimi-rukami/prokladka-kanalizatsionnyh-trub-v-zemle
• https://aqua-rmnt.com/kanalizaciya/drugoe/prokladka-kanalizacionnyx-trub-v-zemle.html
• https://www.kanalizaciya-stroy.ru/prokladka-kanalizacionnyx-trub-v-zemle.html
• https://iseptick.ru/kanalizaciya/podklyuchenie-kanalizacii/pravila-prokladki-trub-dlia-vneshney-i-vnutrenney-kanalizaciyu-poshagovaya-instrukciya.html
