При эксплуатации отопительных систем с естественной циркуляцией теплоносителя владельцы квартир и частных домов часто сталкиваются с проблемой недостаточного прогрева радиаторов, установленных в отдаленных комнатах.

Все зависит от протяженности отопительного контура. Если его длина составляет более 30 метров, уровень давления воды становится недостаточным для сохранения необходимой температуры в его максимально удаленных точках.

Чтобы добиться стабильной работы оборудования, используются устройства, обеспечивающие ритмичную циркуляцию теплоносителя. Предварительный расчет насоса для системы отопления дает возможность определить параметры, необходимые для выбора наиболее оптимальной модели.

Для чего необходимы расчеты

Большинство современных систем автономного обогрева, использующихся для поддержания определенной температуры в жилых помещениях, укомплектованы насосами центробежного типа, которые обеспечивают бесперебойную циркуляцию жидкости в отопительном контуре.

За счет увеличения давления в системе можно снизить температуру воды на выходе отопительного котла, сократив тем самым суточный расход потребляемого им газа.

Правильный выбор модели циркуляционного насоса, позволяет на порядок повысить уровень эффективности работы оборудования в отопительный сезон и обеспечить комфортную температуру в помещениях любой площади.

Что нужно знать, чтобы рассчитать мощность

Чтобы понять сам алгоритм расчета циркулярного насоса, необходимо оттолкнуться от какого-либо параметра, в точности которого сомневаться не приходится. Для этого нужно открыть технический паспорт помещения, в котором планируется установка автономной отопительной системы, и узнать его площадь. Например, возьмем отдельно стоящее здание (частный дом) площадью 300 м².

Следующим шагом будет определение величин, необходимых для расчета.

Нужно узнать три основных параметра:

• Qn — мощность источника тепла (кВт);
• Qpu — производительность циркуляционного насоса, показатель объемной подачи теплоносителя для выбранного нами типа помещения (м³/час);
• Hpu — мощность напора, необходимого для преодоления гидравлического сопротивления системы (м).

Расчет мощности источника тепла (АОГВ)

Для каждого помещения в зависимости от его площади или объема существуют определенные технические нормы мощности источника обогрева.

Для вычисления этого параметра воспользуемся следующей формулой:

Qn = Sn × Qуд ÷ 1000

Обозначение

Параметр

Единицы измерения

Qn

мощность источника тепла

</td>

кВт

</td></tr>

Sn

</td>

отапливаемая площадь

</td>

м²

</td></tr>

Qуд

</td>

удельная тепловая потребность помещения

</td>

Вт/м²

</td></tr></tbody></table>

Площадь отапливаемого помещения нам известна (300 м²), а второй показатель зависит от типа сооружения: если это многоквартирный дом, то его значение равно 70 Вт/м², в нашем же случае (отдельно стоящее здание), он составит 100 Вт/м².

Подставим эти значения в формулу и посмотрим, что у нас получится:

300 × 100 ÷ 1000 = 30 кВт.

Итак, мощность отопительного агрегата для нашего помещения составила 30 кВт. Существует еще один метод определения этой величины.

Объем отапливаемого помещения и мощность отопительного агрегата можно найти в следующей таблице.

Тепловая мощность	Объем помещения новый дом (м³)	Объем помещения старый дом (м³)
5 кВт	70 – 150	60 – 110
10 кВт	150 – 300	130 – 220
20 кВт	320 – 600	240 – 440
30 кВт	650 – 1000	460 – 650
40 кВт	1050 – 1300	650 – 890
50 кВт	1350 – 1600	900 – 1100
60 кВт	1650 – 2000	1150 – 1350

Напомню, что объем помещения равен произведению его площади на высоту.

(V = S × h ), где:

• V — объем помещения;
• S — отапливаемая площадь;
• h — высота комнат.

В нашем случае при высоте потолков 2,5 м, он будет составлять:

300 × 2,5 = 750 м³

Ищем этот показатель во второй графе таблицы и получаем те же 30 кВт.

Расчет производительности насоса

Правильный расчет мощности насоса позволяет обеспечить систему отопления необходимым количеством теплоносителя в любой ее точке. Определив технические характеристики обогревательного котла, можно вычислить производительность циркуляционного оборудования, достаточную для нашего помещения.

Воспользуемся следующей формулой:

Qpu = Qn ÷ kτ × Δt

Обозначение

Параметр

Единицы измерения

Qpu

производительность насоса

</td>

м³/час

</td></tr>

Qn

</td>

мощность источника тепла (АОГВ)

</td>

кВт

</td></tr>

kτ

</td>

коэффициент теплоемкости жидкости

</td>

—

</td></tr>

Δt

</td>

температурный перепад на входе и выходе системы

</td>

⁰С

</td></tr></tbody></table>

Если в качестве теплоносителя используется вода, ее удельная теплоемкость составляет 1,164. Если применяется иная жидкость, то значение этого параметра нужно искать в соответствующих таблицах.

При функционирующей отопительной системе значение температурного перепада (Δt ) можно вычислить методом элементарного вычитания показателей, снятых с измерительных приборов, установленных на входе и выходе системы (Δt = t1 – t2 , где t1 – температура на входе отопительного контура, а t2 – температура на выходе с него).

В противном случае придется использовать стандартные показатели. Разница температур на входе и выходе системы (Δt ) колеблется в пределах 10—20 ⁰С.

Возьмем среднее значение — 15 ⁰С и подставим полученные результаты в формулу:

Qpu = 30 ÷ 1,163 × 15 = 1,72 м³/час

Теперь один из пунктов технической характеристики циркуляционного насоса известен.

Расчет необходимой мощности (высоты) напора

Мощность отопительного котла и производительность насоса известны, следующим шагом будет определение напора теплоносителя, достаточного для преодоления внутреннего гидравлического сопротивления труб и элементов отопительной системы.

Для этого берутся в расчет тепловые потери на самом протяженном отрезке контура — от источника тепла до дальнего радиатора. Чтобы доставить тепло в любую его точку, мощность напора подаваемой жидкости должна быть выше суммарного гидравлического сопротивления всех отопительных приборов.

Расчет напора насоса отопления производится по следующей формуле:

Hpu = R × L × ZF ÷ 10000

Обозначение	Параметр	Единицы измерения
Hpu	Мощность (высота) напора	м
R	Потери в трубах подачи и «обратки»	Па/м
L	Протяженность отопительного контура	м
ZF	коэффициент гидравл. сопротивления фасонной и запорной арматуры системы	—

В зависимости от диаметра труб, значение параметра R находятся в диапазоне 50–150 Па/м (минимальный показатель применим для водопроводных систем с диаметром трубы от 2-х дюймов и выше, для современных пластиковых и металлических труб потери составляют 150 Па/м). Для нашего помещения необходимо использовать максимальное значение.

Если точную длину контура (L) определить сложно, этот параметр рассчитывают, исходя из габаритов отапливаемого помещения. Показатели длины, ширины и высоты дома складываются, а затем удваиваются. При общей площади 300 м² можно предположить, что длина дома составляет 30 м, ширина – 10 м, а высота 2,5 м. В этом случае L = (30 + 10 + 2,5) × 2, то есть 85 метров.

Самый простой вариант определения значения ZF выглядит следующим образом: при отсутствии термостатического вентиля в системе он равен 1,3, а при его наличии — 2,2.

Для расчета возьмем максимальную величину этого коэффициента и подставим все полученные значения в формулу:

150 × 85 × 2,2 ÷ 10000 = 2,8 м.

Предложенная методика расчета не является единственной. Для более точного определения напорных показателей насоса существуют формулы, в которых учитывается не коэффициент потерь, а реальные значения этих показателей.

Гидравлическое сопротивление

Этим термином выражаются суммарные потери давления в системе. Отопительный контур состоит из отдельных элементов, каждый из которых имеет свое значение этой характеристики.

К ним можно отнести:

• вентили;
• клапаны;
• фильтры;
• измерительные и регулирующие приборы;
• радиаторы;
• конвекторы и т. д.

Для точного определения потерь в системе обычно пользуются значениями, указанными в технической документации на каждый компонент отопительного контура.

Если же такой возможности нет, найти эту информацию можно в следующей таблице:

Элемент системы	Потери давления	Единицы измерения
Котел	1000 – 5000	Па
Компактный котел	5000 – 15000	Па
Теплообменник	10000 – 20000	Па
Тепломер	15000 – 20000	Па
Водонагреватель	2000 – 10000	Па

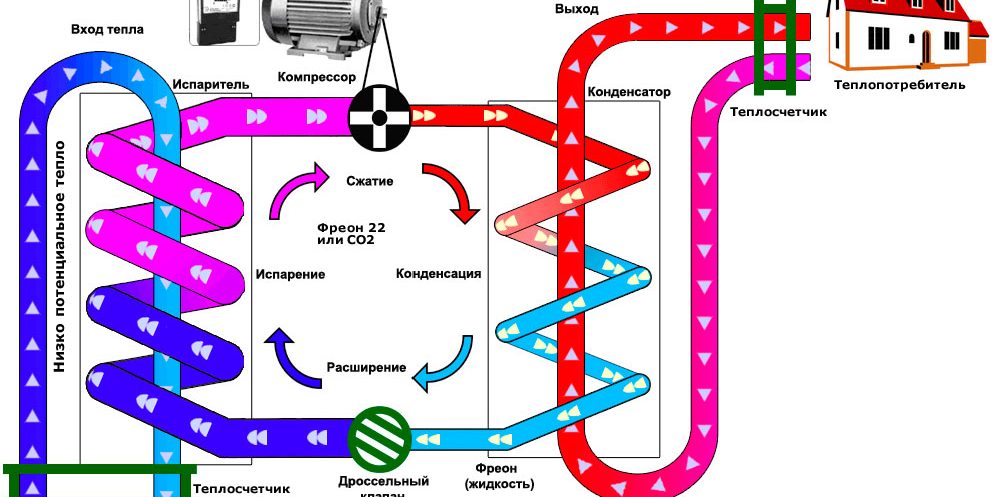

Тепловой насос	10000 – 20000	Па
Радиатор	500	Па
Конвектор	2000 – 20000	Па
Радиаторный вентиль	10000	Па
Регулирующий клапан

10000 – 20000

Па

</td></tr>

Обратный клапан

</td>

5000 – 10000

</td>

Па

</td></tr>

Фильтр (чистый)

</td>

15000 – 20000

</td>

Па

</td></tr>

Термостатический вентиль

</td>

5000 – 10000

</td>

Па

</td></tr>

Смеситель

</td>

2000 — 4000

</td>

Па

</td></tr></tbody></table>

В этом случае для расчета высоты напора удобно воспользоваться несколько иной формулой.

H = 1,3 × (R1L1 + R2L2 + Z1 + Z2 + …. + Zn) ÷ 10000, где:

• R1, R2 – потери в трубах подачи и «обратки» (Па/м);
• L1, L2 – длина линий трубопровода подачи и «обратки» (м);
• Z1, Z2 … Zn – потери давления на отдельных элементах системы (Па).

Число, находящееся в знаменателе формулы (10000), – коэффициент пересчета Паскалей в метры.

Выбираем насос

После того, как все необходимые параметры для приобретения циркуляционного насоса определены, можно приступить к выбору конкретной модели. Технические характеристики устройств этого типа отражены в графиках соотношения производительности устройства и высоты напора, приложенных к их паспорту. Эти данные можно легко найти в Интернете.

В зависимости от количества скоростей в координатной системе выстроены один, два или три графика с указанием точки оптимального соотношения этих величин. Откладываем по оси Х значение производительности насоса, а по оси Y высоту его напора. Точка пересечения этих параметров должна находиться как можно ближе к точке, указанной на графике – полное их совмещение будет идеальным вариантом.

Самые распространенные модели имеют трехскоростной режим эксплуатации. Если вы остановитесь на одной из них, то выбор характеристик необходимо проводить по графику, соответствующему второй скорости, то есть среднему. В иных случаях совмещение параметров производится по любому из них.

Цены на разные модели насосов для системы отопления

насос отопление

Как рассчитать насос, если известна мощность котла

Часто возникают ситуации, когда котел приобретается заблаговременно или же насос добавляется в уже функционирующую систему отопления. В этом случае мощность отопительного агрегата известна, и все остальные элементы контура выбираются в зависимости от значения этого показателя.

Для расчета производительности циркуляционного насоса при заданной мощности источника нагрева, пользуются следующей формулой.

Q = N ÷ (t2 — t1), где:

• Q – производительность насоса (м³/час);
• N – мощность отопительного устройства (Вт);
• t2 – температура теплоносителя на входе системы (⁰С);
• t1 – температура жидкости на выходе из контура (⁰С).

Если возможность точно определить указанные параметры подачи и «обратки» отсутствует, воспользуйтесь средним значением температурного перепада — 15 ⁰С.

Количество скоростей у насосов

По своей конструкции насос циркуляционного типа представляет собой электродвигатель, механически связанный с валом крыльчатки, лопасти которой выталкивают из рабочей камеры нагретую жидкость в магистраль отопительного контура.

В зависимости от степени контакта с теплоносителем, насосы делятся на устройства с сухим и мокрым ротором. У первых в воду погружена только нижняя часть крыльчатки, вторые пропускают весь поток через себя.

Модели с сухим ротором отличаются более высоким коэффициентом полезного действия (КПД), но создают ряд неудобств из-за шума во время работы. Их аналоги с мокрым ротором более комфортны в эксплуатации, но обладают меньшей производительностью.

Современные циркуляционные насосы могут эксплуатироваться в двух или трех скоростных режимах, поддерживая различное давление в отопительной системе. Использование этой опции дает возможность на максимальной скорости быстро прогреть помещение, а затем выбрать оптимальный режим работы и сократить энергопотребление устройства до 50 %.

Переключение скоростей осуществляется с помощью специального рычага, установленного на корпусе насоса. Некоторые модели имеют автоматическую систему регулирования, изменяющую скорость вращения двигателя в соответствии с температурой воздуха в отапливаемом помещении.

Полезные рекомендации

При выборе насоса для системы отопления преимущество стоит отдавать конструкциям с «мокрым» ротором, поскольку они очень тихо работают и выдерживают более высокие нагрузки, чем гидравлические приспособления иных модификаций.

Корме того, обратите внимание на материал корпуса – остановите свой выбор на изделиях из нержавеющей стали, бронзы или латуни. Так же предпочтение стоит отдавать моделям с подшипниками и валом, изготовленными из керамики. Срок эксплуатации такого оборудования превышает 20 лет.

При установке устройства в систему необходимо проследить, чтобы вал крыльчатки располагался горизонтально, то есть параллельно трубе. Если в процессе работы насоса появляется подозрительный шум, это еще не говорит о его неисправности или фабричном дефекте. Попробуйте спустить воздух, оставшийся в системе после запуска.

Видео

С практическими рекомендациями по расчету насосного оборудования для отопительных контуров можно познакомиться, просмотрев это видео.

Похожие записиОтзывы и комментарии

Быстрый и удобный подбор насоса онлайн

Упрощенный расчет напора и производительности насоса

Основными параметрами для выбора любого типа и вида насоса являются:

• создаваемый напор;

• производительность;

• мощность электродвигателя.

 В данной статье мы остановимся на упрощенном расчете напора и производительности.

Напор, создаваемый насосом должен складываться из трех важных значений:

1. При определении требуемого напора насоса нужно помнить, что 1 метр напора по вертикали примерно равен 10 метрам напора по горизонтали (на самом деле на данное отношение влияет множество факторов).

Если в характеристиках насоса написано, что максимальный напор при нулевой производительности достигает H_max = 48 метров, то значит, что по вертикали данный насос поднимет воду на высоту 48 метров или при нулевой высоте подъема он сможет доставить воду примерно на 480 метров по горизонтали (но при этом вода будет вытекать слабой струйкой).

Например, вы устанавливаете насос в подвале дома или гаража, находящемся на 3 метра ниже уровня земли. До входа системы водоснабжения в одноэтажный дом, куда подается вода — 20 метров. Значит, Вам необходим насос с напором свыше 5-ти метров при определенной производительности:

H_max = 3 + 20/10 = 5 метров.

Но для нормальной работы системы водоснабжения Вам нужен насос с определенными напором и производительностью.

Вы спросите: «Почему при определенной производительности?»

Ответ: «Вам нужно, чтобы вода из шланга или крана не капала (а на насосе указан максимальный напор при нулевой производительности, либо наоборот), а вытекала с производительностью, достаточной для удаления воды из емкости. Для бытовых целей производительности насоса хватит, если максимальный напор, создаваемый насосом (указан в характеристиках насоса) превышает расчетный на 3 метра. В данном случае 8 метров. Опять-таки, не стоит забывать, что в ряде случаев необходим запас по напору, определяющему производительность насоса, то есть напор должен быть существенно больше.

Более точные расчеты напора и производительности насоса в зависимости от сложности системы трубопроводов, дальности перемещения воды и высоты подъема определяется по специальным диаграммам, таблицам или для сложных условий работы системы водоснабжения производятся сложнейшие расчеты, в которых с определенной степенью погрешности учитываются все параметры и характеристики системы.

2. Давление, рекомендуемое (необходимое) в точке потребления, как правило, для всех потребителей бытового назначения, должно быть от 1,5 до 3,0 бар (bar), что соответствует напору от 15-ти до 30-ти метров H_потр = (15 … 30) м.

3. Расчетный напор насоса до основных точек потребления (например, до входа системы водоснабжения в одноэтажный дом):

Н_расч = H_гео + H_потр + H_пот

Где: Н_расч—расчетный напор, создаваемый насосом, м;

H_гео— геодезическая высота подъёма воды (расстояние по вертикали от места установки насоса до наиболее высокорасположенного потребителя), м.

H_потр — напор, который необходимо создать в самой удаленной точке и высоко расположенной точке потребления, м.

H_пот—суммарное гидравлическое сопротивление по всей длине L_тр всасывающего и нагнетательного трубопроводов (суммарные потери напора).**

*Высота всасывания

Чем выше температура воды, тем меньше высота всасывания, и практически при + 65-ти градусах Цельсия (°С) забор воды становится невозможен.

Обычно геометрическая высота всасывания для центробежных насосов составляет не более 5-ти, 7-ми метров и лишь для некоторых типов насосов она доходит до 9-ми метров.

**Точный расчет суммарных гидравлических потерь напора по всей длине L_тр трубопроводов и элементах инсталляционной аппаратуры, элементах управляющей автоматики и т.д. крайне сложен – приходится учитывать очень большое количество факторов.

Для крайне приблизительных и упрощенных расчетов зачастую достаточно принимать, что для горизонтального участка трубопровода длиной 100 метров разница между напором на входе и выходе с учетом потерь напора условно принимаем снижение напора на 10 м, что соответствует падению давления около 1 бар (bar).

Упрощенный пример расчета на уровне «двух пальцев» (за основу взят погружной насос).

а) Приведем пример или задачу:

Длина трубы 25 метров в высоту (от динамического уровня воды до дальней точки потребления). Какой нам нужен напор насоса, чтобы вода достигла точки потребления?

Решение очень простое — нам нужен напор, равный высоте от динамического уровня воды до точки потребления, то есть 25 метров!

Обратите внимание! В задаче указано, что вода должна достигнуть точки потребления, а не литься из трубы фонтаном.

б) Если Вы хотите понять: «Как найти величину напора, чтобы на выходе в точке потребления вода выходила фонтаном?» — решим следующую задачу.

Расстояние от уровня воды до точки потребления составляет 35 метров в высоту. Какой нам нужен напор насоса, чтобы вода выходила из трубы фонтаном или как минимум превысила высоту точки потребления? Решение тоже очень простое! Необходимо, чтобы у насоса высота напора была выше 35 метров!

Но нам необходимо рассчитать напор, достаточный для системы водоснабжения, чтобы на выходе из последней точки потребления создавался минимальный стандартный напор по водопотреблению.

Задача: Длина трубы по вертикали от уровня воды до точки потребления 35 метров. Какой нам нужен напор насоса, чтобы на выходе трубы (или другими словами в точке потребления) создать напор, равный 30 метрам?

Решение: Необходимо, чтобы у насоса был напор, равный 65 метрам! Эта цифра получена путем сложения двух данных: 35 м (длина трубы по вертикали от уровня воды до точки потребления) + 30 м (стандартный, рекомендованный в точке потребления напор – детальнее указано выше) = 65 метров.

4. Потери создаваемого напора — потери напора, снижение давления между входом и выходом элемента конструкции гидросистемы, к которым относятся трубопроводы, арматура, электронасосы, элементы управляющей автоматики и т.д.

Потери напора, создаваемого насосом при перекачивании жидкости, зависят от:

• материала, из которого изготовлены элементы трубопроводов;

• геометрических характеристик трубопроводов (длины, диаметров, углов изгибов используемых переходников, отводов и т.д.);

• наличия клапанов, фильтров (как грубой, так и тонкой очистки), изгибов, приспособлений и других вспомогательных устройств;

• фактического технического состояния гидросистемы, в том числе степени шероховатости внутренних поверхностей;

• вязкости перекачиваемой жидкости.

Потери создаваемого напора можно приблизительно рассчитать по таблицам, в которых указываются значения уменьшения напора, выраженного в метрах водяного столба.

С учетом того, что:

10 м.в.ст. (10 метров водяного столба) = 1 бар (bar) = 100000 Па (Pa)= 100 кПа (kPa)

Нужно при любых расчетах привести все величины к одним единицам измерений.

Пример расчета потерь создаваемого напора (h_п).

Заметно снизилось (уменьшилось) давление в системе водоснабжения — попробуем найти причину — обоснуем необходимость замены труб, элементов трубопровода или существующего насоса, а затем изменим внутренний диаметр (следовательно, увеличим сечение трубы) и тип материала, из которого изготовлены трубы системы водоснабжения, или существующий насос.

Исходные данные:

1) Система водоснабжения была смонтирована из стальных оцинкованных труб с внутренним диаметром d₁ = 25 мм.

2) Для перекачивания жидкости в системе водоснабжения применяется условный центробежный насос с производительностью Q = 4,0 м³/ч.

3) Общая длина трубопроводов составляет L = 100 м.

4) Для наглядности и упрощения примера не берём во внимание количество и углы изгибов используемых переходников, отводов — считаем только потери напора по длине прямого трубопровода (что имеет мало общего с реальной жизнью, так как в действительности любая система водоснабжения состоит из всевозможных изгибов, переходников, штуцеров, различных элементов запорной арматуры, в том числе кранов, вентилей; о действительном состоянии внутренних стенок стальных труб после определенного срока мы умышленно умалчиваем!).

Вопрос:

На сколько изменится создаваемый напор, если при реконструкции системы водоснабжения взамен демонтированных стальных труб будут использоваться трубы из ПХВ с внутренним диаметром

d₂ = 38 мм?

Решение:

1) По ниже приведенной таблице потерь напора определяем потерю напора при длине L = 100 м трубопровода и производительности Q = 4,0 м³/ч для труб из ПХВ с внутренним диаметром d₁ = 25 мм.

Потери напора составляют h₁ = 21,5 м (м.в.ст.), что соответствует уменьшению давления на величину:

∆P₁ = 2,15 бар (bar).

2) Внизу таблицы в примечании указано, что полученное значение потерь давления для стальных оцинкованных труб нужно умножить на поправочный коэффициент k = 1,5. В результате получим значение потерь давления:

h₂ = 21,5 м × 1,5 = 32,25 м (м.в.ст.), что примерно соответствует уменьшению давления на величину: ∆P₂ = 3,23 бар (bar). (Это результат на условном трубопроводе длиной 100 метров!)

3) По таблице потерь для труб из ПХВ диаметром d₂ = 38 мм и длиной L = 100 м при производительности Q = 4,0 м³/ч определим потери напора, равные h₃ = 2,9 м.в.ст., что соответствует уменьшению давления 0,29 бар (bar).

4) После замены стальных оцинкованных труб с внутренним диаметром d₁ = 25 мм на трубы из ПХВ с внутренним диаметром d₂ = 38 мм, при одинаковой длине трубопровода L = 100 м и при той же производительности Q = 4,0 м³/ч условного насоса (по условию задачи насос не меняли!) получили меньшие потери напора и давления:

h = h₂ — h₃ = 32,25 — 2,9 = 29,35 м (м.в.ст.); или ∆P = ∆P₂ — ∆P₁ = 3,23 — 0,29 = 2,94 бар (bar)

Вывод: поменяем трубы для системы водоснабжения, а не насос (насос не «виноват»)!

Таблица расчета потерь напора (в метрах водяного столба) для труб из ПХВ и полипропилена в зависимости от производительности, длины и диаметра трубопровода. (Все числовые значения потерь напора, приведенные в таблице, являются экспериментально установленными, так как не существует простых формул для расчета потерь!)

Таблица расчета потерь напора (в метрах водяного столба) для стальных труб при перекачивании сточных вод в зависимости от производительности, длины и диаметра трубопровода. (Все числовые значения потерь напора, приведенные в таблице, являются экспериментально установленными, так как не существует простых формул для расчета потерь!)

Расчет производительности следует производить по двум основным значениям:

1. Расход в точке потребления.

2. Потери производительности по длине трубопровода от насоса до точки потребления.

Что касается расхода потребления воды, то тут примерно есть приблизительно готовый цифровой стандарт.

Примерный расход воды из потребителей:

• умывальник — 6 л/мин;

• туалет — 4 л/мин;

• посудомоечная машина — 8 л/мин;

• душ — 10 л/мин;

• поливочный кран — 18 л/мин;

• стиральная машина — 10 л/мин;

• бассейн — 15 л/мин;

• полив газонов и цветников требует до 6 л/мин воды на один м², расход при этом зависит также от способа орошения и интенсивности полива;

• сауна или баня потребует около 16 л/мин.

На практике обычно считается расход из одного открытого крана равен 10 литрам/минуту.

Возьмем для примера смеситель в ванной. По опыту для комфортного использования смесителя необходимо, чтобы расход воды на выходе примерно равнялся 15 литрам в минуту. Эту величину и возьмем для стандарта по подбору расхода в данной задаче.

Но ведь у нас не одна точка водоразбора, тогда необходимо рассчитать общий поток для всех точек потребления. Соответственно расход всех точек потребления необходимо суммировать и найти максимальный показатель расхода.

Предположим, у нас имеется две ванны и кухня. И представим, к примеру, что в первой ванной работает душ, во второй — непосредственно смеситель и стиральная машина, на кухне открыт кран и работает посудомоечная машина.

Суммируем расходы из всех точек потребления 10 + 15 + 10 + 6 + 8 = 49 литров в минуту — получили наш расход из пяти основных потребителей.

Можем подбирать необходимую производительность насоса с учетом примерного расхода.

Важно! При расчете максимальной производительности (объемной подачи) насоса или при установке насоса повышения давления необходимо брать запас не менее (40 … 50) % от суммарного максимально возможного водопотребления.

Важно! При расчете фактической производительности (объемной подачи) насоса необходимо учитывать, что все потребители в системе водоснабжения никогда не работают одновременно, соответственно клиент может взять поправочный коэффициент (коэффициент запаса по производительности), равным k_зап = 0,8 … 0,9 = (80 … 90) % от суммарного максимально возможного водопотребления.

Ни для кого, наверное, не секрет, что для перемещения жидкости люди, как правило, используют всевозможное насосное оборудование. Наиболее распространенными агрегатами этого вида являются центробежные насосы, в которых перекачка жидкости осуществляется с помощью центробежной силы. Для того, чтобы центробежное насосное оборудование всегда функционировало бесперебойно и безотказно, всегда стоит очень внимательно подходить к его выбору. Чтобы правильно выбрать центробежный насос, прежде всего, необходимо будет знать, для каких целей будет использоваться этот вид оборудования. И только после этого стоит рассчитать необходимые технические характеристики этих насосных агрегатов. Поэтому в этой статье мы постараемся подробно осветить, как правильно произвести расчет центробежного насоса, а также какие показатели функционирования при этом стоит учитывать.

Принцип функционирования

Для того, чтобы правильно выполнить расчет агрегата этого вида, прежде всего, необходимо знать по какому принципу работает это устройство.

Принцип функционирования центробежного насоса заключается в следующих важных моментах:

• вода через всасывающий патрубок поступает к центру рабочего колеса;
• крыльчатка, размещенная на рабочем колесе, которое установлено на основном валу приводится в движение с помощью электродвигателя;
• под воздействием центробежной силы вода от крыльчатки прижимается к внутренним стенкам, при этом создается дополнительное давление;
• под создавшимся давлением вода выходит через нагнетательный патрубок.

Примите к сведению: для того, чтобы увеличить напор выходящей жидкости, необходимо увеличить диаметр крыльчатки или повысить обороты двигателя.

Блочные насосные станции от производителя

Определение переменных

На производительность центробежного насоса влияют следующие составляющие:

• напор воды;
• необходимая потребляемая мощность;
• размер рабочего колеса;
• максимальная высота всасывания жидкости.

Итак, рассмотрим более детально каждый из показателей, а также приведем формулы расчета для каждого из них.

Расчет производительности центробежного насосного агрегата проводится согласно следующей формуле:

W = l1*(п*d1 – b*n)*c1 = l2*(п*d2 – b*n)*c2

Возможно, Вас заинтересует статья о классификации центробежных насосов.

Статью о центробежных самовсасывающих насосах читайте здесь.

Создаваемый центробежным насосом напор воды рассчитывается по формуле:

N = (h2 – h1)/(p * g) + Ng + sp

Расчет необходимой потребляемой мощности производится по следующей формуле:

M = p*g*s*N

Максимальная высота всасывания жидкости рассчитывается по формуле:

Nv = (h1 – h2)/(p * g) – sp – q2/(2*g) – k*N

Возможно, Вас также заинтересует статья о способах ремонта центробежных насосов своими руками.

Интересную статью о многоступенчатых центробежных насосах для воды читайте здесь.

Пример применения формул

Для того, чтобы понимать, как использовать формулы расчета центробежного насоса, приведем пример решения одного технологического задания.

Задача. Определите потребляемую мощность центробежного насоса, если:

1. Агрегат перекачивает жидкость, плотность которой составляет 1210 кг/м3.
2. Необходимый расход жидкости составляет 6,4 м3/ч.
3. Жидкость перекачивается в резервуар с давлением 1,5 бар.
4. Разница высот составляет 12 метров.
5. Потери от сопротивления составляют 30, 6 м.

Решение.

Таким образом, в этой статье мы рассказали все нюансы вычисления мощности центробежного насоса. Надеемся, что информация, изложенная в статье, будет для вас полезной.

<index>

Как это сделать, как выглядит формула расчёта мощности агрегата, и правила подбора погружного оборудования мы предлагаем в нашем материале.

Важно: при подборе погружного или поверхностного насоса для домашнего водоснабжения всегда стоит брать в расчёт глубину погружения или расположения агрегата, длину трубопровода и желаемый результат. То есть, либо вы хотите получить систему орошения участка по сезону и не более, либо вы делаете создать систему водоснабжения и загородного дома, что потребует учёта среднего потребления воды в час или сутки на человека.

Кроме того, при подборе погружного скважинного насоса всегда стоит помнить, что для неглубокого источника (не более 8-9 метров зеркала воды) можно использовать поверхностные насосы центробежного тира. Для более глубокого залегания зеркала воды необходимо использовать погружной центробежный или вибрационный насос.

Важные расчёты

Для того чтобы сделать правильный подбор насосного агрегата для системы частного водоснабжения, необходимо провести верные расчёты производительной мощности и напора агрегата.

Производительная мощность (производительность) позволяет насосу качать воду с требуемым для расхода в доме объемом. Стоит знать, что согласно СНИП, средний расход воды в сутки на одного проживающего в доме составляет 200 литров. При этом всегда нужно этот показатель умножать на количество человек,

Но необходимо принять во внимание при расчетах производительной мощности помпы и момент, при котором все водозаборные точки будут включены одновременно. К полученным данным стоит прибавлять и возможное потребление воды для полива огорода. Согласно СНИП этот показатель равен 3-6 литров на 1м3 участка.

Для справки: средний объем расхода воды на каждую водозаборную точку выглядит так:

• Душ или ванна — около 10 л/мин;
• Туалет — 5-6 л/мин;
• Кран в кухонной мойке — 6 л/мин.

При условии одновременного использования всех перечисленных сантехнических точек потребление воды составит в среднем 20-22 л/мин.

Рекомендуем к прочтению:Расчет диаметра и виды тросов для скважинного насоса

Расчёт производительной мощности

Для того чтобы произвести расчёт производительной мощности скважинного центробежного или вибрационного насоса и осуществить правильный подбор оборудования для перекачки воды, необходимо использовать два показателя:

Количество человек, проживающих в доме;

• Средний расход воды на человека в час, что составляет примерно 0,5 м3.
• Плюс к расчётам стоит подключить возможный расход воды для полива.

В результате будем иметь такие показатели:

• Для семьи из 3-4 человек производительная мощность скважинного насоса должна составлять 2-3 м3/час (при условии необходимости орошения огорода). Если же будет происходить забор воды из системы водоснабжения для полива, то производительная мощность скважинного насоса должна составлять 3-5 м3/час для семьи из того же количества человек.

Что касается напора

Этот немаловажный фактор, от которого зависит возможность скважинного насоса поднимать воду на заданную высоту от точки забора и транспортировать её без перебоев по всей длине трубопровода.

Важно: если технический показатель напора воды у конкретного центробежного или вибрационного скважинного насоса не будет соответствовать параметрам вашей системы водоснабжения, то, скорее всего, вас огорчит качество подачи воды в дом к каждой из водозаборных сантехнических точек.

Для того чтобы провести расчёт напора для центробежного или вибрационного скважинного насоса, необходимо выяснить глубину расположения насоса (глубину водозабора). Она определяется от поверхности земли (горизонтального трубопровода) до точки погружения/расположения агрегата. Кроме того, необходимо принимать во внимание и длину всего трубопровода от начальной горизонтальной точки до распределителя системы водоснабжения.

Важно: расчёт длины горизонтального трубопровода стоит производить с учётом того, что на каждые 10 метров протяженности труб будет происходить потеря 1 метра напора оборудования. К тому же всегда приходится брать в расчёт и диаметр водозаборной трубы. Чем он меньше, тем больше статическое сопротивление в системе водоснабжения, а значит, и снижается напор воды коммуникации.

Расчёт напора

Произвести расчёт напора для скважинного насоса центробежного или вибрационного типа вовсе не сложно. Для этого используют такую формулу:

H = Hgeo + (0,2 x L) + 10 [м],

в которой значения таковы:

Рекомендуем к прочтению:Сколько электроэнергии потребляет кондиционер и расчет мощности

• Н — итоговый напор для конкретного скважинного центробежного или вибрационного насоса;
• Hgeo м— высота трубы от места установки скважинного насоса до самой высокой вертикальной точки водозабора;
• 0,2 — коэффициент сопротивления трубопровода по всей его протяженности;
• L — горизонтальная длина трубы системы водоснабжения;
• 10-15 приблизительный показатель, необходимый для получения стабильного напора в системе, который требуется добавить к результату при расчёте.

Рассмотрим подсчёт напора для погружного скважинного насоса на примере

Имеем систему водоснабжения с колодцем, глубина зеркала воды в котором 10 метров. При этом сам колодец находится в 10 метрах от дома. Самая высокая водозаборная точка располагается над уровнем земли на 4 метра. В доме живут 4 человека. Кроме того предполагается полив участка и мойка авто.

У нас получается, что вертикальный участок трубопровода от точки забора воды насосом до самой высокой точки потребления воды составляет 14 метров. То есть Hgeo = 10+4 = 14 метров.

Здесь же берем в учёт потери в размере 20% от общей длины трубопровода, которая равна 26 метров (10 метров + 16 метров). Этот показатель будет равен приблизительно 5 метрам.

Прибавляем 10 метров на поправку.

Имеем такой результат:

Н = 14+5+10 = 29 метров.

Таким образом получаем напор для скважинного насоса 29 метров.

Производительность насоса для всех перечисленных нужд должна составлять 3-4 м3/час.

Важно: для качественной транспортировки воды по системе водоснабжения внутренняя поверхность водоприёмных труб должна быть гладкой.

</index>

Система отопления с принудительной циркуляцией по всем позициям превосходит схему с естественным перемещением теплоносителя. Установка циркуляционного насоса резко поднимет эффективность системы, делает возможными плавные и точные настройки, обеспечивает быстрый запуск, приводит к значительному сокращению материалоемкости контуров – можно использовать трубы значительно меньшего диаметра.

Но все это будет справедливым лишь в том случае, если насос подобран правильно, и его эксплуатационные характеристики соответствуют параметрам системы. Одним из определяющих критериев оценки является способность насоса перекачать определенный объем жидкости в единицу времени, то есть его производительность. Провести необходимые вычисления поможет наш калькулятор расчета производительности циркуляционного насоса.

Цены на циркуляционный насос КАЛИБР

циркуляционный насос КАЛИБР

Несколько слов о порядке расчета – в разделе с пояснениями.

Калькулятор расчета производительности циркуляционного насоса

Пояснения к расчету производительности

Особенностью подобного расчёта является то, что насос перекачивает не просто жидкость, а именно теплоноситель, то есть, по сути, должен обеспечивать «транспортировку» тепловой энергии, выработанной котлом отопления.

В основе вычислений лежит следующая зависимость:

G = W / (Δt × Kτ)

G — производительность, выраженная в килограммах в час.

W — расчетная мощность отопительного котла.

Δt — перепад температур в трубах подачи и обратки, то есть, по сути, то количество тепловой энергии, которое забирается приборами теплообмена (радиаторами, конвекторами и т.п.)

Kτ — коэффициент, учитывающий теплоемкость теплоносителя.

• Мощность котла известна, а если система отопления планируется «с нуля», то необходимую мощность можно рассчитать по специальному алгоритму.

Как определиться с мощностью котла для системы отопления

Цены на циркуляционный насос Valfex

циркуляционный насос Valfex

Алгоритм подразумевает вычисление требуемой тепловой мощности для каждого из отапливаемых помещений с последующим суммированием. Поможет с этим специальный калькулятор расчета мощности котла.

• Перепад температур принимается в среднем равным:

→ 20 ºС – для радиаторов;

→ 15 ºС – для конвекторов;

→ 10 ºС – для контуров водяного теплого пола.

• Коэффициент Kτ можно взять для воды – он будет равен 1,16.
• Получающаяся единица измерения – не слишком удобна, поэтому калькулятор переведет ее в более понятную – кубометры в час.

После определения необходимой производительности можно переходить к расчету требуемого напора насоса.

Полезная информация о циркуляционных насосах

Цены на циркуляционный насос ВИХРЬ

циркуляционный насос ВИХРЬ

От этого небольшого прибора во многом зависит эффективность всей системы отопления. Подробнее о назначении, конструкции, выборе и правилах монтажа циркуляционных насосов для отопления – в специальной публикации нашего портала.

Используемые источники:

• https://otoplenie-expert.com/elementy-otopleniya/raschet-nasosa.html
• https://sigma.ua/blog/stati/kak-legko-rasschitat-napor-i-proizvoditelnost-nasosa-/
• https://septik.guru/vodoprovod/nasosyi/tsentrobezhnyiy/raschet.html
• https://vodakanazer.ru/nasosy-i-nasosnoe-oborudovanie/nasosy-dlya-kolodcev/proizvoditelnost-nasosa.html
• https://stroyday.ru/kalkulyatory/sistemy-otopleniya/kalkulyator-rascheta-proizvoditelnosti-cirkulyacionnogo-nasosa.html
