Как правильно подключить и установить дренажный насос, схема подключения

Если загородный дом удален от централизованной канализационной системы, то необходимо организовать автономную.

При этом никак не обойтись без фекального насоса с измельчителем. За счет этого происходит автоматизированный процесс откачки фекалий.

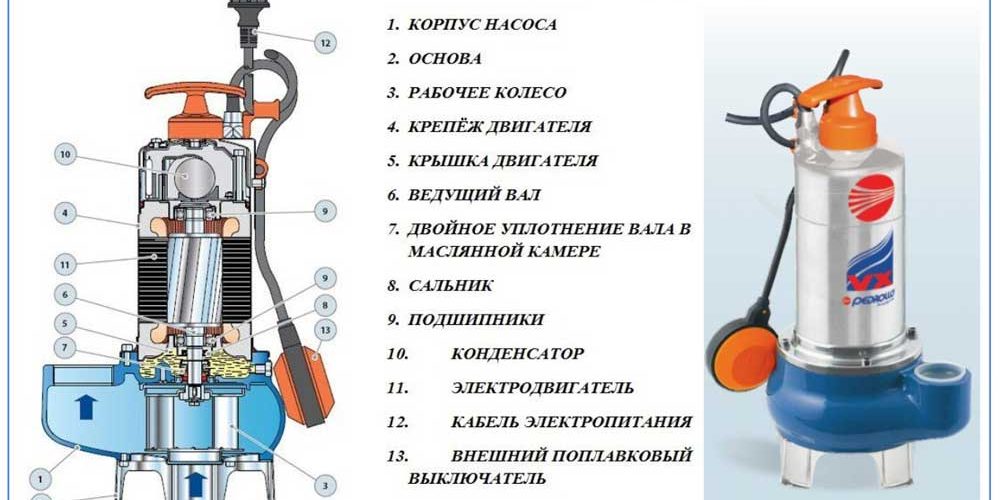

Устройство фекальника для откачки

Этот агрегат для откачки канализации помимо своего главного предназначения также применяется в хозяйстве для других целей. Например, в случае затопления цокольного этажа грунтовыми водами. Используя фекальник, организовывается откачка воды в сборнике. Если он используется для выкачки густых масс, его работу можно полностью автоматизировать, путем установки поплавкового выключателя.

Также фекальные насосы позволяют нивелировать все последствия стихийного затопления от дождей, таяния снега и других природных явлений на даче или в частном доме. Помпа в своей конструкции имеет измельчитель, поэтому если попадется незначительный мусор или грязь, то никаких негативных последствий для нее не будет.

Если вы на своем участке организовали ливнёвку, то применяется дренажно-фекальный аппарат для перекачки жидкости с мест коллектора. Особенно это эффективно в период сезонных затяжных дождей. Благодаря этому проблемы в данных инженерных сетях будут отсутствовать.

Такие агрегаты с успехом используются при обслуживании искусственных небольших водоемов, тогда лучше применять погружной насос для канализации. Если рядом имеется природный водоем, то такую помпу дачники используют для орошения своих участков.

Отличия бытового погружного аппарата от фекального дренажника

Дренажные помпы преимущественно используются для перекачки загрязненной жидкости, имеющей небольшие частицы. Чтобы исключить проникновение твердых и крупных элементов, обязательно устанавливается сетка.

При откачке густой массы (например, это может быть сточная яма) необходим фекальный аппарат. Погружной агрегат с режущими механизмами выполнит свое предназначение, но для этого нужна достаточно мощная помпа, справляющаяся с высокой нагрузкой.

Виды агрегатов

Аппараты для откачки канализации бывают трех видов:

1. Погружные. Помещаются в откачиваемую среду.
2. Поверхностные. Помпа не имеет прямого контакта, а в откачиваемую жидкость погружается труба/рукав.
3. Полупогружные. Частичное соприкосновение помпы со стоками.

Принцип действия

Погружной

Корпус устройства производится из надежного материала по прочности, который устойчив к негативному воздействию агрессивных стоков.

Эту помпу можно использовать как стационарно, так и периодично, подключая по мере необходимости.

В первом случае на дне емкости со стоками изготавливается площадка для монтажа устройства. На выходящие патрубки подсоединяются трубы для выкачки фекальных масс.

Полезно знать! Минус подобного решения в том, что для обслуживания помпы, закрепленной ко дну септика, придется полностью откачивать яму. Более того, доставать установку будет не совсем приятно.

Для возможного техобслуживания фекальник можно подвесить на стальной трос. Его будет легко изъять и произвести ремонт. Погружная установка может работать без вмешательства человека. Для этого оборудование укомплектовывается автоматикой и поплавковым выключателем.

Погружные фекальники имеют положительные стороны:

• Возможность поднимать жидкость с достаточно большой глубины.
• Процесс работы автоматизируется.
• Мотор самостоятельно охлаждается.
• Полностью отсутствует шум при работе.

Поверхностный

Такие канализационные аппараты устанавливаются в месте, недоступном влаге, сырости и другим атмосферным явлениям. Эти модели имеют помпы менее мощные, однако их важное преимущество в мобильности. Поверхностные установки легко использовать и для других целей – например, при откачки грунтовых вод, очистки искусственного водоема и прочее. В базовую комплектацию входит измельчитель для небольших частиц.

Основное неудобство по использованию подобного устройства – необходимость монтажа в отдельном помещении. Также нужно выбрать место, откуда не будет доноситься шум работы помпы.

Преимущественно используется для периодической откачки фекальных масс. Далеко не все модели способны перекачивать вязкие массы. Поэтому при выборе, стоит обратить внимание в паспорте на данный параметр.

Полупогружной

В откачиваемую среду погружается только часть агрегата. Сам электрический двигатель находится на поплавке. Если необходима периодичная откачка, то этот вариант идеальный, на таких установках отсутствует измельчитель.

Материалы

Важно понимать, что помпа для откачки фекальных масс сталкивается с агрессивной средой. Поэтому элементы корпуса и его детали должны быть надежными. В зависимости от производителя канализационный аппарат изготавливается из следующих материалов:

• Нержавейка.
• Пластик.
• Чугун.

Пластик используется на бюджетных установках. Дренажный насос для канализации из пластика сравнительно хрупкий и не имеет высокой мощности. Самый дорогостоящий аппарат выполнен из нержавеющей стали. Но высокая цена полностью окупается качеством и продолжительным сроком эксплуатации. Чугун находится в средней ценовой категории.

Из перечисленных материалов лучший – нержавейка.

Фекальник с режущим механизмом

Для откачивания вязких масс с твердыми включениями установка обязательно должна иметь измельчитель. Их существует несколько вариаций, которые встречаются на разных установках.

1. Крыльчатка с ножами. Режущий элемент фиксируется на сам винт. Некоторые могут иметь чугунный измельчитель.
2. Цилиндрические ножницы-ножи.
3. Крестовидный секач.
4. Резак. Принцип работы напоминает действие бытовой кухонной мясорубки.
5. Пластинчатые резцы.

Каждый из этих измельчителей имеет свой принцип действия. Но эффективность во многом зависит от марки используемой стали.

Поэтому при выборе агрегата обращайте внимание на режущий механизм.

Самодельный фекальный аппарат

С целью экономии, многие домашние умельцы изготавливают помпу своими руками. Для этого необходимо подготовить:

1. Помпу «Малыш».
2. Сетку мелкой фракции.
3. Рейку из металла.
4. Веревку.
5. Сварочный агрегат.

Из металлических реек изготавливается каркас. Он обтягивается железной сеткой со средними ячейками 10 на 10 мм. Она будет предотвращать засорение помпы. С примесями фракций 10 мм самодельная установка справится без особых проблем. Сверху к каркасу надежно привязывается прочная веревка. Помпу устанавливаете внутрь изготовленной клетки.

В заключение установка погружается в септик, желательно разместить на дне. Благодаря этому полностью исключается вероятность застоя фекалий в емкости. Самодельный насос для откачки канализации в домашних условиях подойдет при небольших объемах и периодичного откачивания.

Как правильно выбрать фекальник?

Следует изучить важные тех. характеристики устройства для откачки фекальных и других масс.

ПАРАМЕТРЫ	ОПИСАНИЕ
Мощность	Способность выкачивать фекальные массы с определенной скоростью. Для постоянного перекачивания предпочтение отдают мотору мощностью в 1,5 кВт. Если предполагается периодичная очистка, то лучше остановить выбор на мощности в 0,5 кВт
Производительность	Способность установки выкачивать жидкость с определенной скоростью в минуту. Например, аппарат для обустройства дренажа и канализации мощностью в 1500 Вт способен создать скорость до 650 литров в минуту. Выбор этого параметра зависит от интенсивности скопления стоков. Если она низкая, то насос для выгребной ямы сверхмощный не нужен
Напор	Важный параметр, указывающий на способность устройства поднимать жидкость с определенной высоты. Например насос, сделанный своими руками, преимущественно имеет низкий напор. Важно учитывать не только вертикаль, но и горизонтальный перекачивающий участок. Как следствие, напор зависит от предыдущих показателей помпы
Материал корпуса	Устройство для выгребных ям предпочтительней приобретать из стали (нержавеющей). Особенно если речь идет о постоянной его эксплуатации в условиях сложной среды
Режущий материал	Используемая помпа с измельчителем для дачи или дома позволяет выкачивать массы с твердыми и густыми включениями. Учитывая это, режущий элемент должен быть сделан из хорошей стали высшей марки
Автоматика	Агрегаты, имеющие режущие механизмы, могут оснащаться автоматикой. Например, погружной насос с поплавком. Дополнительно устанавливается датчик воды, подающий сигнал на мотор для его включения/выключения
Известность бренда	Выбирая устройство для канализации в частный дом, предпочтение следует отдавать известным производителям. Выбранная модель должна иметь сервисное обслуживание в вашей местности

Установка аппарата в домашних условиях для выгребной ямы

Монтаж полупогружного

В резервуаре на стенке изготавливается специальная площадка. На ней будет надежно зафиксирован электронасос.

Учитывая, что корпус у него негерметичный, устанавливается поплавковый механизм и датчик уровня воды. В источник погружается патрубок для перекачки стоков. При этом сам электронасос защищается от попадания возможной влаги сверху.

Монтаж погружного

Существует несколько способов монтажа самовсасывающей установки для частного дома.

Способ №1

1. На дне септика изготавливается площадка.
2. На площадку при помощи анкеров крепится канализационный насос.
3. На поверхность выводится патрубок для выкачки жидкости.

Способ №2

1. К устройству крепится цепь или стальной трос.
2. Одновременно подключается электрический кабель и патрубок для выкачки.
3. Для перекачки жидкости помпа аккуратно по тросу опускается и погружается в источник.
4. После окончания откачки канализации помпа поднимается.

Монтаж поверхностного

Принцип работы поверхностного фекального насоса обязывает произвести установку мотора на поверхности. При этом он монтируется на ровную и прочную поверхность. На агрегате имеется два патрубка: через один жидкость всасывается, а другим выкачивается.

Закрепленный рукав или труба погружается в источник. Если установить стационарно агрегат невозможно, после окончания работ все разбирается и удаляется. Если есть возможность защитить мотор от воздействия дождя и других атмосферных явлений, то система работает в стационарном режиме.

Ошибки при установке

Устанавливая канализационный насос, следует избегать таких ошибок:

• Использование кабеля, не соответствующего мощности мотора (недостаточное сечение или неправильный выбор количества жил).
• Ненадежное крепление агрегата при погружении.
• Отсутствие автоматики. Из-за этого может случиться сухой ход, что приведет к перегреву оборудования и выхода его из строя.
• Неправильное подключение входящих и выходящих патрубков.
• Изготовление самодельного насоса для откачки из некачественных материалов.

Советы по эксплуатации

Чтобы дренажный бытовой насос для канализации прослужил как можно дольше, важно придерживаться нескольких правил при его обслуживании:

1. Раз в месяц извлекать помпу и проверять ее на предмет исправности. Например, качество соединения патрубка, электричества и прочее.
2. Время от времени проверять ножевой механизм.
3. Бытовой фекальник может засоряться отложением жиров. Поэтому время от времени рекомендуется делать промывку горячей водой.
4. Прежде чем поднимать помпу обязательно выключите ее из сети.
5. Раз в неделю проверять исправность автоматики.
6. Иметь альтернативный источник электропитания, например генератор.
7. После проведения технического обслуживания обязательно проверить работу автоматики.
8. Перед запуском установки осуществляется подсоединение и перекачка чистой воды. Это позволит убедиться в исправности и корректной работе.

Популярные модели для частного дома и дачи

Предлагаем вам несколько популярных фекальников, встречающихся на нашем рынке. Выбирайте, какой аппарат будет лучшим именно в вашем случае.

Джилекс

В зависимости от модели мощность мотора колеблется от 0,4 до 1,1 кВт. Используется для перекачки густых масс с фракциями до 3,5 см в диаметре. Возможность опускать на глубину до 8 метров. Есть варианты с пластиковым и нержавеющим корпусом. В комплектации имеется автоматика. Цена на помпу от 3 до 5 тыс. рублей.

Калибр НПЦ

Мощность установки 1,35 кВт. Применяется для глубоких сточных ям. Способен поднимать массы с глубины 12 метров. В минуту выкачивает до 300 литров. В комплектации ножи и поплавок. Корпус изготовлен из чугуна, некоторые модели из стали. Также предусмотрена автоматика для предотвращения перегрева. Стоимость от 5 до 8 тыс. рублей.

HERZ WRS25

Представитель немецкого производства. Важное достоинство помпы в способности перекачивать массу с включениями в диаметре до 14 мм. Пользователи отмечают длительный срок службы и износостойкость. Возможна установка своими руками. Производится с чугунным и нержавеющим корпусом. В минуту способен перекачать до 260 литров. Мотор имеет мощность 0,8 кВт. В комплект включается автоматика от перегрева. Ориентировочная стоимость 13 тыс. рублей.

Grundfos Liftaway

Производительность составляет 100 литров в минуту. Для поверхностных моделей сравнительно мощный и надежный двигатель. В комплектацию входит измельчитель. Явный минус в минимальной высоте всасывания масс не более 1000 мм.

Wilo DrainLift Box

Агрегат оснащен мотором мощностью 0,6 кВт. За счет этого значительно высокая производительность, в минуту перекачивается до 300 литров. Имеется автоматика в виде поплавкового выключателя. Если использовать стационарно, то могут наблюдаться поломки, вследствие высокой нагрузки.

Pedrollo

Этот производитель выпускает как погружные, так и поверхностные модели. Внутри установлено рабочее колесо, на котором есть измельчитель. Способен пропускать и перерабатывать частицы в диаметре до 50 мм.

Заключение и полезное видео

Мы выяснили с вами, что такое фекальный насос и КНС. Теперь вы знаете, как правильно его выбрать и каким устройством откачать те или иные стоки.

Читайте также:  Все о обратном клапане для канализации: от устройства до установки

Канализация работает по принципу передвижения стоковых жидкостей вниз по трубам благодаря силе земного притяжения. Общий канализационный стояк является местом входа стоков, которые постоянно стремятся к самой низкой точке. Сточные воды из всего здания будут собираться в трубе в случае, когда унитаз установлен ниже, чем эта точка. Они никак не смогут попасть в общий стояк. А как же быть, когда есть необходимость установить санузел, который будет располагаться  в подвале либо на цокольном этаже?

Будьте очень внимательны к деталям

Внимание! Будьте очень внимательны к деталям, когда выбираете фекальный насос с измельчителем. Проверяйте герметичность внутренних блоков и надежность креплений во время установки.

Санузел, прачечная, сауна либо любое другое помещение могут быть обустроены  вне зависимости от того, где находится канализационный стояк, благодаря использованию канализационно насоса с измельчителем для туалета.

Где используется фекального насоса с измельчителем

Насос для туалета не превышает по габаритам размер сливного бачка и представляет собой небольшой ящик из пластика.

Его обычно устанавливают сразу за унитазом на пол, но могут и спрятать за гипсокартонную либо пластиковую перегородку или в стену. Канализационный насос обладает функцией само очистки, потому не нуждается в уходе. Металлические лопасти измельчают стоки, поступившие  в корпус насоса. Уже измельченные под давлением они следуют к сливному стояку. Стоки не вернутся обратно в бачок благодаря обратному клапану, установленному в корпусе прибора.

Рекомендация! Если в санузле большее количество сантехнических приборов, устанавливайте второй насос, чтобы для нагрузка распределилась между ними. За холодный слив будет отвечать одно устройство, за горячую воду – другое.

Благодаря фекальному насосу с измельчителем пропускаются даже довольно крупные куски. Применяются они в каналах водостока и канализационных системах. Сточная жидкость может подниматься наверх на высоту да 10 м благодаря такому насосу и прокачиваться по горизонтали на расстояние боле, чем 100 м.

Как выбрать насос для туалета с измельчителем

Выбирая фекальные насосы, необходимо обращать внимания на несколько параметров, по которым они отличаются, чтобы купить именно то устройство, которое Вам подойдет.

По типу конструкции канализационные насосы могут быть:

• Напольными. За перегородкой либо бачком их практически не будет видно.
• Подвесными. Они также довольно компактны. Монтируются вместе с подвесными унитазами. Его прячут в стену за сливным бачком.
• Канализационный насос для туалета с измельчителем, встроенный в унитаз. Это совсем новая модель унитаза. Когда нажимается кнопка слива на унитазе, происходит автоматический забор воды из водопровода и включение насоса.

Для того, чтобы правильно выбрать и купить фекальный насос, нужно знать, насколько загрязнены стоки и то, как именно он будет эксплуатироваться:

Для очень загрязненных стоков, содержащих твердые вещества (для очищения септиков и выгребных ям) подойдет канализационный насос.

Для того, чтобы откачать грязную воду из водоемов и подвалов, отвести канализации и стоки без волокнистых частиц, очистить стоки от моечной техники, стиральной машины и умывальников, лучше купить погружной фекальный насос с измельчителем.

Он используется также в малых системах очистки и септиках.

Для применения в очистных, канализационных системах, на строительных, промышленных, сельскохозяйственных объектах лучше установить погружной насос с фланцевым присоединением.

Установка канализационного фекального насоса для туалета с измельчителем

Посмотрите, каков диаметр его входного патрубка, прежде, чем устанавливать насос на постоянное место. Он должен совпадать с диаметром канализационной трубы, которая выходит из унитаза. Герметичное соединение невозможно, если диаметры не совпадают.

Выполняя установку напольного фекального насоса самостоятельно, следуйте следующим инструкциям:

• вставлять заглушки или подводящие трубы (соблюдая уклон в 3 сантиметра на 1 м длины) необходимо во все входные патрубки насос;
• Прикреплять насос к полу за унитазом с помощью дюбелей и перфоратора;
• От насоса к сливному стояку необходимо проложить канализационную трубу. Делайте паяные, сварные либо клеевые соединения, если стыкуете несколько труб между собой. Чтобы сохранить нормальное давление в трубе, отводя трубу вертикально, выполните отворот трубы вверх не далее 30 сантиментов от выходного отверстия фекального насоса с режущим механизмом;
• Используйте гофрированную трубу, когда соединяете насос со сливной трубой, выходящей из унитаза. Выход трубы из унитаза обязательно должен быть выше уровня входа в корпус фекального насоса. Чтобы обеспечить движения стоков самотеком, необходимо наклонить сливную трубу;
• Подключите насос с измельчителем к электросети;
• Обязательно проверьте, как работает система, нет ли протеканий в местах, где соединились элементы системы.

Важно! Чтобы не было дополнительной нагрузки на насос, рекомендуем не поворачивать сливную трубу на большие углы.

Установка фекального насоса не обязательно будет производиться собственными силами. Даже если вы пригласили специалистов для монтажа канализационного оборудования, всегда полезно представлять себе весь процесс в деталях, просто из соображений надзора и понимания объема предстоящих работ.

Содержание

Фекальный или дренажный – вносим ясность ↑

Хотя представитель этой категории бытового оборудования носит громкое название «фекального», на самом деле это отражение только одной функции прибора. Более правильно называть его «дренажным». Применительно к насосам, это синонимы.

Такие устройства способны откачивать не только чистую воду, но и взвесь, богатую твердыми и волокнистыми фракциями. Размер допустимой фракции зависит от типа оборудования. Обычно размер включений колеблется от 1,5 мм до 50 мм. Более крупные частицы способны повредить конструкцию.

Огромное видовое разнообразие

Принцип работы и область применения дренажных насосов ↑

Умение безболезненно пропускать через себя загрязненные твердыми частицами воды, обуславливает область применения приборов: бассейны, ливневая и сточная канализация, отвод дренажных вод, ирригация, водозабор из открытых естественных водоемов. Главное отличие фекального насоса от других типов насосного оборудования — неприхотливость.

Потребность в установке фекального насоса на даче или в коттедже возникает, например, когда существует перепад по высоте между точкой отведения и септиком, то есть кода требуется отвести стоки в расположенный выше септик.

В идеале канализация работает самотеком: отводная труба имеет естественный наклон от источника к септику. Если уклон отрицательный, или точка подключения в систему удалена настолько, что нельзя обеспечить должный уклон, приходится думать, как подключить фекальный насос.

Высота подъема и расстояние транспортировки ↑

Задача фекального насоса – отвести сточные воды как можно выше и дальше, пока они не смогут двигаться в нужном направлении самостоятельно. Большинство моделей гарантирует отвод вод на 100 метров по горизонту и примерно 7 или 9 метров по высоте. Выбирать придется что-то одно: или на 100 метров вбок, или на 9 метров вверх. Но если надо поднять стоки на 3 метра, то отвести их можно и по горизонтали, пусть и меньше 100 метров. Поэтому в первую очередь нужно решить, сколько насосов потребуется и какой мощности.

Соотношение высоты и допустимой дальности будет выглядеть примерно следующим образом: поднимаем на метр — можем отвести в сторону на 50, поднимаем на 4 — тогда 10 метров в сторону.

Примерное соотношение высоты отвода и дальности по горизонту

Если речь идет о значениях, превышающих эти цифры, следует подумать о каскаде приборов.

Потребность в фекальных насосах возникает при оборудовании санузла в подвале, когда уровень центральной канализации выше. Также с их помощью удаляют паводковые воды, при затоплении подвалов, например. Их ставят в системах автономной канализации при перекачке из одного септика в другой. Так или иначе, нужно представлять, что и каким образом будет играть роль приемной емкости, непосредственно из которой и будет вестись откачка. Приемную емкость следует располагать не ближе 50 метров от источника водозабора. На 3-4 человека достаточно емкости диаметром 0,7 м и высотой 1 м. Обязательно нужно предусмотреть систему вентиляции для отвода газов — фановую трубу. К емкости подводят отводную и сточную трубы. Отводную подключают к насосу.

Схема установки приемной емкости

Типы фекальных насосов ↑

Насосы различают по тому, насколько они погружены в откачиваемую среду. Если целиком — они погружные. Если на специальном поплавке двигатель находится над стоками, а сам насос смонтирован в погружной части — он полупогружной. Если в стоки уходит только труба, а помпа и привод на поверхности — речь идет о поверхностном.

Слева направо: поверхностный, полупогружной, погружной

Еще насосы различаются по наличию измельчителя, позволяющего откачивать стоки с крупными включениями. Для откачки дренажных вод наличие измельчителя необязательно. Для работы с фекальными массами наличие измельчителя необходимо. Есть измельчители, способные справиться с мелковолокнистыми включением, например туалетной бумагой. Более мощные способны порубить даже вафельные полотенца.

Поверхностные модели ↑

Поверхностный дренажный насосПоверхностный для стационарного монтажа

Просты в монтаже. Применяют в качестве мобильных устройств при нерегулярном использовании. Их корпус не защищен от попадания влаги, а потому стационарно их можно устанавливать только в специальном помещении. Во избежание замерзания воды внутри конструкции, помещение должно быть отапливаемым. Остальное элементарно: заземление, система электрозащиты, а в стоки просто опускают шланг.

Полупогружные приборы ↑

Требуют направляющих, по которым насос будет скользить вверх-вниз внутри приемной емкости. Стандартные септики фабричного исполнения уже предусматривают такую возможность. В остальном монтаж не должен вызвать затруднений: та же забота об электробезопасности и запитка прибора с отдельного щита, отдельная группа предохранителей. Самое главное — не допускать замерзания приемной емкости и насоса, иначе вся систем попросту выйдет из строя.

Погружные устройства ↑

Так выглядит погружной насос

Тут все одновременно проще и сложнее. Насосы этого типа имеют основание, позволяющее забирать сточные воды у самого дна, поэтому их оборудуют самыми мощными измельчителями. За работой оборудования следит автоматика, регулировать которую можно длиной проводов, идущих к поплавкам — именно они дают команду на включение и выключение, в зависимости от колебания уровня стоков.

Подключение погружного прибора

Сам насос соединяют с отводным стоком не гибкой трубой (она может засориться и прийти в негодность), а трубой ПВХ без герметизации стыков, то есть с возможностью ее разборки. Между отводом и установкой ставят отсечной вентиль. Перед вентилем монтируют обратный клапан. Они должны находиться чуть выше максимального уровня стоков. Отсечной вентиль нужен при ремонтных работах и для перекрытия на время длительного отсутствия хозяев.

Обратите внимание! Входная сточная труба должна обеспечивать наполнение приемной емкости не менее чем на 0,4 метра.

Монтаж фекального насоса своими руками ↑

Установка на кухне ↑

Иногда приходится оборудовать фекальными насосами отдельные точки: ванную, кухню и так далее. Правило простое: не подключаем все насосы в одной точке, у каждого должен быть свой ввод в общую ветку канализации.

ВАЖНО! Учитывайте температуру отводимых стоков. Если на кухне установлена стиральная или посудомоечная машина, выбирайте модель насоса, рассчитанную на работу с горячей водой.

Установка фекального насоса своими руками не представляет сложности. Комплект фитингов и всего необходимого входит в набор поставки, а инструкция прилагается к прибору. Соединения ведут с применением стандартных труб и комплектующих. Сам процесс ничем особо не отличаются от стандартных сантехнических работ.

Наличие измельчителя на кухне необязательно

Установка в туалете ↑

Монтаж насоса в туалете мало отличим от установки на кухне, разве что диаметр входного патрубка побольше и обязателен измельчитель — придется справляться с фекалиями и туалетной бумагой как минимум. Устанавливают насос не далее, чем в 40 см от унитаза. Установка фекального насоса с измельчителем своими руками ровно такая же, как и без — измельчитель интегрирован в конструкцию насоса.

ФН в туалете

Видео: как подключить фекальный насос ↑

Установка дренажного насоса – оптимальное решение только в случае подключения к общей центральной канализации. Если речь идет об автономной системе, то удобнее приобрести собранную канализационную станцию, в составе которой такой насос уже есть. Она решает целый комплекс проблем, но при этом достаточно компактна. Ее монтаж и наладку стоит доверить профессионалам — для человека, мало знакомого со спецификой вопроса, дело может оказаться слишком хлопотным.

Утилизация отходов – это деликатная, но очень важная тема. Нередко в канализационную систему попадают нежелательные предметы: это может быть обильный жир, кости, куски тряпок, остатки твердой пищи и прочие вещества, субстанции и предметы, которые образуют пробки и засоры, а также усложняют оптимальный ток воды. Кроме того, в результате дизайнерских решений и перепланировок сантехническое оборудование может быть сдвинуто от канализационного стояка. Решить все это проблемы поможет установка фекального насоса.

Основные группы

Выделяют несколько типов канализационного оборудования данного типа. В расчет берется отсутствие или наличие измельчающего механизма, тип конструкции, температура выкачиваемых стоков и способ установки.

Оборудование для холодных стоков без измельчителя

Фекальный насос для канализации, предназначенный для откачки холодных токов, без измельчителя, по сравнению с другими разновидностями этих устройств, является самым недорогим. Он рассчитан на откачивание из бассейна жидкости или чистых вод, например, грунтовых, затапливающих во время весеннего паводка подвалы. Максимальная температура стоков не должна быть более 40°C.

Насос для горячих стоков без измельчителя

Фекальный насос для канализации, который предназначен для откачивания горячих стоков, без измельчающего механизма, способен откачивать жидкость без твердых частиц с температурой 90°C. Подобные стоки характерны для бань и саун.

Устройство для холодных стоков с измельчителем

Насос для откачивания холодных бытовых стоков с измельчителем – это наиболее востребованный тип оборудования этого типа. Установив данный фекальный насос для унитаза, вы сможете справиться со всеми нечистотами: частицы бумаги, волосы, гигиенические средства (ватные диски, тампоны и т. д.) легко распадаются на мелкие частицы при помощи режущего механизма, а затем вместе с загрязненной водой откачиваются. Насосное оборудование рассчитано на температуру не более 40°C.

Насос для горячих стоков с измельчителем

Устройство для откачивания горячих стоков с измельчающим механизмом по строению напоминает предыдущий фекальный насос для унитаза, однако он способен перемещать нечистоты с температурой не более 90°C. Это наиболее оптимальный вариант для бань, оборудованных санузлом. Постоянное использование этого оборудования позволит избежать засорений в системе канализации.

Разновидности

Перед тем как выбрать фекальный насос с измельчителем либо же без него, важно выяснить, для каких целей вам необходимо данное оборудование. Бытовая система канализации может иметь несколько разновидностей. Существует немало вариантов классификации устройств данного типа, поэтому стоит рассмотреть те, которые существенно отражают их назначение и технические данные.

Погружные

Фекальный насос для откачки канализации функционирует только при полном погружении в откачиваемую рабочую среду. Корпус агрегата и его основные узлы, по причине агрессивной рабочей среды, изготовлены из качественных материалов и покрыты специальным составом. Для данного насосного оборудования характеры большие размеры и вес.

По мощности значительный разброс: возможна установка фекального насоса на даче или в небольшом доме, а есть оборудование для многоэтажных зданий мощностью до 40 кВт и производительностью до 400 м³ в минуту.

По причине способа погружения и большой массы, насосное оборудование закрепляется на специальном стальном тросе — подобно скважинным погружным устройствам. Самостоятельная установка фекального насоса высокой мощности – это рискованная процедура, требующая определенных навыков. Очень часто данные устройства комплектуются мощным режущим механизмом, способным перемалывать крупные твердые включения диаметром до 35 мм. Естественно, что стоимость такого оборудования достаточно велика.

Полупогружные

Отличительной чертой данного устройства считается особенная система, которая снабжается поплавковым механизмом, впоследствии его работы водоприемная и рабочая части располагаются ниже уровня нечистот, в то время как электрический двигатель и другие узлы – выше. В результате чего снижается стоимость защиты корпуса от протечек и увеличивается срок эксплуатации. Еще одной немаловажной чертой, которой обладает данный фекальный насос для откачки канализации, является отсутствие ножей, но при этом он перекачивает включения диаметром до 15 мм.

Полупогружные агрегаты обладают довольно высокой мощностью и справляются с большими объемами фекалий и канализационных стоков. Как правило, они укомплектованы центробежной системой нагнетания давления, что обеспечивает надежность и производительность.

Установка фекального насоса заключается в его подключении к сантехническим системам, в рабочей среде он находится в «свободном плавании». Кроме того, необходимо учитывать опасность замыканий и с особой ответственностью отнестись к подключению к электросети. Такие устройства, как правило, устанавливают в домах, где основу стоков составляют фекалии и жидкости, так как отсутствие режущего механизма не позволит обезопасить систему канализации от попадания нежелательных фрагментов и предметов.

Поверхностные

В данном случае название говорит само за себя – насосное оборудование находится на поверхности, а его подключение к рабочей среде осуществляется только через систему трубопроводов. Это наиболее подходящий вариант для внутреннего использования, так как в условиях улицы нередко случаются замыкания, процессы коррозии и другие нежелательные явления – вплоть до выхода из строя агрегата. При этом для такого оборудования характерен ряд неоспоримых преимуществ: многофункциональность, мобильность и небольшой вес.

Агрегат данного типа отличается низкой мощностью. Он способен эффективно бороться с загрязнениями размером не более 5 см. Для условий квартиры этого достаточно. Также не стоит забывать о низком потреблении электрической энергии и впоследствии существенной экономии.

Установка фекального насоса может быть самой разнообразной. Более простые модели потребители устанавливают самостоятельно в соответствии с рекомендациями, указанными в инструкции, а монтаж нестандартных и сложных устройств желательно доверить специалистам.

Стационарный монтаж

Насосное оборудование этого типа эксплуатируется в стационарном режиме в том случае, если требуется перекачивание канализационных стоков в септик, расположенный в соответствии с санитарными нормами, на расстоянии от жилого дома не менее чем в 15 метрах, от водяной скважины – не менее 50 метров.

Еще одним вариантом применения насоса является необходимость принудительного откачивания в магистральную канализацию стоков, когда система расположена выше уровня дома, и отток сточных вод невозможен естественным путем. В обоих случаях для обеспечения работы системы канализации требуется установка фекального насоса в колодце.

Подготовительные работы

Для монтажа фекального потребуется приемный колодец размером 50х50х50 см. Наиболее оптимальная емкость колодца должна быть не меньше, чем среднесуточный объем слива с учетом количества людей, проживающих в доме, но не более 5 метров глубиной.

Если установка фекального насоса на даче или частном доме предусмотрена в грунте, то стенки и пол следует забетонировать и обеспечить надежную гидроизоляцию. Чтобы избежать неприятных запахов, верхнюю крышку также необходимо сделать герметично закрывающейся.

В качестве приемного колодца очень удобно использовать пластиковую емкость, установленную глубоко в грунте и обеспечивающую приток сточных вод естественным путем. Установка фекального насоса в колодце должна происходить следующим образом: в верхней части колодца должен располагаться входной трубопровод, который будет обеспечивать наполнение не менее чем на 40 см. Выходной трубопровод должен быть отведен в верхнюю часть колодца или стену, все зависит от расположения канализационной магистрали или септика. Диаметр выходного трубопровода должен быть не меньше выходного отверстия насосного агрегата.

Если расстояние до центральной канализации или септика слишком большое и находится на пределе возможностей используемого оборудования, то трубопровод следует проложить максимально прямо, избегая поворотов и изгибов либо делая их закругленными и плавными.

Установка фекального насоса своими руками

Монтаж фекального насоса отличается простотой и доступностью. Любой мастер, обладающий некоторыми навыками работы с инструментами и механизмами, способен установить фекальный насос для выгребных ям. И не только. Как только будет завершено обустройство колодца, на его дно следует установить насосный агрегат. Предусмотренные конструкцией металлические опоры будут обеспечивать минимальный зазор между заборным отверстием и дном колодца. Для более надежной работы корпус насоса можно подвесить на крепком торсе или разместить на опорной конструкции.

Специалисты не рекомендуют в качестве отводного трубопровода использовать гибкий шланг – при длительной эксплуатации это может привести к засорению. Наиболее оптимальным вариантом будет труба ПВХ диаметром 63 или 75 мм, подведенная к насосному оборудованию без герметизации соединений.

Чтобы избежать обратного перелива жидкости, после отключения устройства в трубопровод врезается обратный клапан. Возможность консервации системы канализации обеспечивается отсечным вентилем, который монтируется в трубопровод за обратным клапаном. При долгосрочном отсутствии в доме хозяина вентиль перекрывается, что позволяет отсечь фекальный насос для выгребных ям от наружных сточных вод. Отводной трубопровод должен быть тщательно утеплен, чтобы обеспечить в зимний период надежное функционирование.

Подключение к электрической сети

Подключение насосного агрегата осуществляется через электрощит, который должен быть оборудован всеми необходимыми защитными устройствами. К примеру, автоматическим выключателем, контролирующим появления тока утечки и тока короткого замыкания, а также заземлением, пультом управления и защитой для принудительного отключения и включения насоса при необходимости.

Для обеспечения нормального функционирования канализационной системы при аварийном отключении электроэнергии, рекомендуется приобрести дизельный или бензиновый электрогенератор соответствующей мощности.

Пусконаладочные работы

Когда установка фекального насоса с измельчителем (или без измельчителя) полностью завершена, подключено электропитание, смонтирована система трубопроводов, нужно провести испытание оборудования и выставить уровень срабатывания поплавкового выключателя.

Емкость заполняется чистой водой, для начала уровень должен быть минимальным, точка отключения определятся посредством поплавкового датчика. Далее заполнение водой происходит до уровня срабатывания датчика, требуемого для запуска насоса.

Пробный пуск позволяет определить работоспособность смонтированной системы канализации. Если в работе оборудования обнаружены какие-либо неполадки, их можно безболезненно устранить на данном этапе. Если же испытание проходит без замечаний, приемный колодец следует герметично закрыть. С этого момента системой канализацией можно пользоваться без ограничений.

При отсутствии централизованной канализационной магистрали собственникам приходится самостоятельно обустраивать систему очистки, утилизации стоков, отправляя их в септик или накопительную емкость. В самотечных системах отходы транспортируются по трубам, уложенным под землей с некоторым уклоном, если подобная прокладка от подключенных сантехнических приборов технически невозможна, для транспортировки и подачи сточных вод дополнительно используют фекальный насос для откачки канализации.

На рынке насосного оборудования фекальные электронасосы представлены широким рядом моделей от разных производителей, перед тем, как выбрать подходящий агрегат, анализируют его стоимость, бренд, срок службы, рассматривают технические параметры. Многие самостоятельно устанавливают насос для канализации – для этого необходимо знать способ монтажа и правила эксплуатации оборудования, схему его подключения, полезно изучить рекомендации специалистов и опытных пользователей.

Рис. 1 Фекальные электронасосы

Принцип работы фекальных насосов

Фекальный электронасос представляет собой устройство центробежного принципа действия, которое способно втягивать сточные воды с высоким содержанием вязких, волокнистых, крупных мягких фракций и подавать их под напором на определенное расстояние. Обычно помпы устанавливают в вертикальном положении, втягивающим элементом является рабочее колесо различной формы, закрепленное на валу электродвигателя.

Конструкцию электронасоса можно разбить на две части: электрическую, в которой помещается двигатель в виде статора с обмоткой и ротором, и гидравлическую, расположенную внизу. В рабочей камере гидравлической части корпуса установлено дисковое колесо с лопастями (или s-образная модификация), стоки попадают на него сквозь центральное отверстие и выталкиваются через боковой патрубок.

Агрегаты, устанавливаемые в источник с канализационными стоками, оснащают поплавковыми выключателями, прерывающими питание после падения уровня жидкости ниже предельной отметки. Для работы с волокнистыми и трудновсасываемыми отходами в некоторых помпах предусмотрена установка измельчителя в виде ножей, иногда втягивающее колесо оснащено острыми кромками, выполняющими функции по механическому разрушению труднопроходимых материалов.

Практически любой прибор для откачивания фекальных стоков можно использовать, как дренажный насос для канализации, при работе с очищенными серыми сточными водами – перекачке их в резервуары септиков, дренажных колодцев или выкачивании жидкости из затопленного паводком подвала, погреба.

Представители отдельной группы фекальных приборов – установки для откачки канализации в домах, представляющие собой насос, установленный в герметичный корпус с патрубками для подключения к стандартным трубам, идущим от бытовой техники (стиральная и посудомоечная машина) или сантехнических приборов (унитаз, раковина, ванна). Рабочая камера насоса может иметь различное количество входных и выходных патрубков диаметром 32, 40, 50 и 110 мм для подсоединения к разнообразному оборудованию, модели также отличаются способами подключения и монтажа.

Рис. 2 Конструкция типового фекальника на примере Pedrollo VX

Виды фекальных насосов по типу установки

Любой насос для канализации в частном доме размещают относительно рабочей среды различными способами, по этому признаку все модели можно условно разбить на следующие категории.

Погружные

Погружную помпу помещают на дно резервуара, из которого производится откачка канализационных стоков, такие модели имеют в нижней части основание (ножки) для установки на дно и оснащены поплавковым выключателем – их двигатель без водяного охлаждения быстро выходит из строя. Фекальные насосы для канализации погружного типа – наиболее распространенный в быту вид, при размещении в резервуаре с отходами использует два основных метода установки: ставят устройство непосредственно основанием на дно или прикрепляют боковым патрубком к отдельно стоящей платформе (рис. 15).

Рис. 3 Внутреннее устройство погружных агрегатов

Полупогружные

Дренажные насосы полупогружного типа для перекачки канализационных вод представляют собой агрегат с разнесенными электрической и гидравлической частями. Двигатель оснащен длинным валом, на конце которого закреплено дисковое колесо, перекачиваемая жидкость из камеры гидравлической части подается наверх по жесткому трубопроводу, конструктивно связанному с электронасосом. При заборе фекальных отходов помпу погружают на дно, устанавливая на жесткое основание в нижней части, некоторые модели рассчитаны на ручное или механическое удержание с возможностью перемещения по дну емкости. Помпы полупогружного типа удобны при быстрой откачке фекальных отходов из сложных мест и применяются в профессиональных целях, в быту агрегаты не нашли широкого применения из-за высокой стоимости и специфики использования.

Для перекачки канализационных стоков используются следующие методы погружения всасывающей гидравлической части насоса в источник:

1. Агрегат размещают на жесткой площадке, опирающейся на стенки объекта, из которого производят откачивание фекальных отходов. Для страховки на край емкости крепят поплавковый выключатель, работающий на отключение электропитания при подъеме жидкости – это предотвращает выход из строя незащищенного электродвигателя в случае попадания на него воды.
2. Помещают электронасос на плавающую платформу – такое размещение позволяет откачивать жидкость с больших глубин в широком диапазоне без постоянной переустановки агрегата.
3. Подвешивают перекачивающий насос на стенку резервуара с фекальными отходами, данный метод применяют при работе с небольшими агрегатами.

Рис. 4 Полупогружные разновидности фекальников – внутреннее устройство

Поверхностные

Насосы для откачки канализации поверхностного типа работают по центробежному принципу действия и мало чем отличаются от водяных внешним видом, они устанавливаются на поверхность рядом с источником канализационных отходов, забор производится опущенным в резервуар жестким шлангом или трубой. На поверхностные электронасосы распространяется правило для всех наружных агрегатов – глубина погружения всасывающего патрубка в жидкость не может быть выше 9 м. Следует отметить, что поверхностные модели не используют в бытовом хозяйстве, не слишком часто они встречаются и в профессиональном или промышленном применении.

Конструктивные особенности различных фекальных насосов

Как отмечалось выше, практически все фекальные насосы работают по центробежному принципу действия, втягивая воду рабочим колесом через нижнее, расположенное на центральной оси вала отверстие, и выталкивая ее через боковой патрубок. Рабочие колеса агрегатов в зависимости от производителя имеют разную конструкцию и рассчитаны на перекачку канализационных стоков с размерами частиц до 50 мм.

Читайте также:  Что такое заглушка на канализацию для должников и как ее снять

Рис. 5 Поверхностные фекальники

С измельчителем

Нередко в канализацию для уменьшения количества мусора в квартире или доме спускают предметы гигиены большого размера с волокнами, иногда туда попадают тряпки и крупный мусор, прохождение которого через обычное рабочее колесо затруднено и во многих случаях может его заклинить. Для борьбы с крупными и волокнистыми отходами примеряют измельчители, которые устанавливают перед рабочим колесом на фильтрующей решетке.

Типовой нож имеет форму в виде трехлучевой звезды и помимо измельчения отходов повышает производительность насосного агрегата – из-за более мелких перекачиваемых фракций технические зазоры между центробежным колесом и стенками рабочей камеры могут быть меньше, что позволяет снизить гидравлические потери в рабочей камере. Нередко можно встретить модели электронасосов для выкачивания фекалий, в которых рабочее колесо имеет остро заточенные грани – это позволяет эффективно измельчать любые попавшие на него волокнистые материалы. Другие разновидности рабочих колес для измельчения отходов оснащены различного вида канавками, насечками и прорезями с острыми гранями.

Рис. 6 Разновидности измельчительных насадок

Насосы без измельчителя

Для выкачки канализационных отходов в фекальные электронасосы обычно устанавливают рабочие колеса открытого или полуоткрытого типа, представляющие собой плоский диск с расположенными на его поверхности изогнутыми от центра к краям лопастями. Ведущим мировым производителем насосного оборудования – датский фирмой Grundfos, разработаны рабочие колеса инновационной конструкции с коммерческим названием S-tube в форме буквы s. Применение колеса подобной формы в агрегатах Grundfos позволяет прокачивать канализационные стоки с размером частиц до 50 мм с минимальными гидравлическими потерями – это существенно повышает КПД оборудования и снижает энергопотребление.

Рис. 7 Типовые рабочие колеса фекальников

Насосные установки для работы с холодными и горячими сточными водами в домах

В частных домах иногда возникают ситуации, когда сантехническое оборудование размещают в цокольном, подвальном помещении или на уровне гаража, при этом появляется необходимость в подъеме сточных вод на некоторую высоту или подаче их в канализационный трубопровод под напором. Для реализации этих функций на рынке насосного оборудования можно приобрести специальные агрегаты с фекальным электронасосом марок Sololift, SFA и прочие, в которых предусмотрено удобное подключение к канализационным трубам.

Установки представляют собой пластиковый бак, из которого выведены патрубки для подключения к канализационному трубопроводу различного диаметра, в нем размещены электродвигатель, вентиляционные и обратные клапаны, реле уровня, защищающее агрегат от переполнения, часто устанавливают в резервуар измельчитель.

Насос для откачки канализации в домашних условиях автоматически включается, когда жидкость в резервуаре достигает пускового уровня, и отключается при ее падении до порога отключения. Установки Sololift выпускаются в обычном и компактном вариантах, в маркировке указан вид сантехники, к который их подключают, стандартное расположение приборов – внизу за унитазом под бачком.

Рис. 8 Внешний вид и основные узлы установки принудительной канализации

Как правильно подобрать фекальный насос для откачки канализации

Основные параметры, по которым выбирают любой электронасос – это объем прокачиваемой жидкости в единицу времени (производительность) и напор. В отличие от индивидуального водоснабжения, где при недостаточном количестве подаваемой воды у потребителя могут возникнуть проблемы, откачка канализационных стоков не столь критична к перекачиваемым объемам, за исключением внутридомовых систем.

Выбор производительности. Следует отметить, что при выборе системы Sololift или ее аналогов от ведущих европейских производителей, нет необходимости в расчете на прокачиваемые объемы – эту работу проделали разработчики, выведя патрубки для подключения конкретных сантехнических приборов, установив в систему фекальный насос с соответствующими параметрами и указав в инструкции, сколько приборов и электрооборудования можно подключить к системе.

Обычно средних объемов прокачки внутридомовых агрегатов 150 л в минуту более чем достаточно для подключения к насосу унитаза и нескольких дополнительных сантехнических приборов или бытовой техники.

Определение напора. Что касается высоты подъема жидкости, или напора, данный параметр указан в паспортных данных, показатель указывает, на какую высоту по вертикали насос может транспортировать жидкость. Единственное, что следует понимать потребителю – в документах приведено максимальное значение при нулевой подаче, рабочий параметр определяют по объемно-напорным характеристикам. Оптимальная точка при наивысшем КПД располагается посередине кривой, и если рассматривать систему Sololift2 WC-1, то ее оптимальный рабочий напор составит 5,5 – 6 м при максимуме 8 м – именно на такую высоту внутридомовой насос для дренажа канализации может подавать фекальные стоки.

Рис. 9 Система принудительной канализации Sololift2 WC-1 от Grundfos

<center></center>Размер частиц. Максимальный размер частиц, который способен прокачивать агрегат, важен с точки зрения экономичности – рабочие колеса насосов для подачи отходов с крупными фракциями имеют большие зазоры и соответственно обладают более низким КПД, чем устройство для откачки более чистых вод. Если насос в основном используют для дренажа или перекачки серых вод из септика в дренажный колодец, выбирают агрегат с малым размером прокачиваемых фракций. При откачке отходов с высоким содержанием органических соединений и посторонних волокнистых предметов применяют помпу с проходным размером фракций в 50 мм или ножами-измельчителями.

Температура жидкости. Горячая вода обычно присутствует только в доме, снаружи после прохождения по трубам она охлаждается, поэтому любой наружный погружной насос не критичен к ее температуре. Внутридомовые агрегаты рассчитаны на функционирование с максимальным температурным режимом до 70 С, что вполне приемлемо для любых режимов спуска стоков.

Глубина погружения. Параметр важен для погружных моделей электронасосов и указывает, какой столб воды может выдержать корпус агрегата без деформации, обычно его высота не превышает 10 м.

Защита. Все погружные бытовые агрегаты имеют поплавковый выключатель, но желательно иметь прибор и с внутренней защитой от перегрева – при работе в грязной среде поплавок может не утонуть, и встроенное термореле защитит прибор от перегорания обмотки.

Читайте также:  Подключение глубинного насоса к системе водоснабжения: основные узлы и их назначение

Рис. 10 Цены на полупогружные откачивающие электронасосы НЦИ

Производители и популярные модели насосов

На рынке насосного оборудования для дренажа канализации, откачки фекалий, широко представлена продукция ведущих европейских холдингов Grundfos (Бельгия), Hammer, Wilo (Германия), Pedrollo, Quattro Elementi, DAB, Speroni (Италия), SFA (Франция), Elpumps (Венгрия), отечественных (Джилекс, Вихрь, Belamos, Unipump, Millennium) и китайских фирм (Sturm, Patriot). Рядовой потребитель чаще приобретает два вида фекальных насосов – внутридомовые установки для принудительной откачки канализационных стоков и наружные агрегаты для дренажа канализации, обычно подающие очищенные в септиках стоки на дренажные поля или в фильтрующие колодцы. Для наружного дренажа хозяева частных домов чаще приобретает следующие модели, являющиеся лидерами рейтингов.

Grundfos SEG.40.09.2.1.502 – одноступенчатый погружной насос с радиально расположенным напорным патрубком, корпус сделан из полированного чугуна. Малогабаритная компоновка прибора делает его пригодным для стационарного и мобильного применения, агрегат оснащен режущим механизмом. В приборе имеется ручка для установки и перемещения, предусмотрена регулировка зазора рабочего колеса, есть защита от заклинивания (программируемый пуск с интервалами), основные характеристики Grundfos SEG:

• подача: 15 м³/ч;
• напор: 14,5 м;
• глубина погружения: 10 м;
• температура жидкости: до 40 °С;
• мощность: 900 Вт;
• размер частиц: до 10 мм;
• защита: два термореле;
• вес: 38 кг.

Рис. 11 Прайс-лист 2019 г на внутридомовые установки для монтажа в принудительную индивидуальную канализацию

Pedrollo BCm 15/50 (MCm 15/50) – мощный погружной фекальный агрегат с вертикальной установкой и открытым рабочим колесом Vortex, корпус выполнен из чугуна и оснащен ручкой для транспортировки, основные параметры Pedrollo BCm:

• подача: 48 м³/ч;
• напор: максимум 16 м;
• глубина погружения: 10 м;
• температура жидкости: до 40 °С;
• мощность: 1100 Вт;
• размер частиц: до 50 мм;
• защита: от холостого хода, заклинивания и перегрева;
• вес: 34 кг.

Jeelex Fekalnik 140/6 – отечественный фекальный насос популярной торговой марки, оснащен поплавковым выключателем и имеет удобную ручку, корпус сделан из высокопрочного пластика, параметры Джилекс:

• подача: 8,4 м³/ч;
• напор: максимум 6 м;
• глубина погружения: 8 м;
• температура жидкости: до 35 °С;
• мощность: 250 Вт;
• размер частиц: до 15 мм;
• защита: от сухого хода.

Рис. 12 Стоимость популярных бытовых фекальников 2019 г

<center></center>Quattro Elementi Sewage 1100 F Ci-Cut – погружной фекальный насос вертикальной установки с поплавковым выключателем и режущей насадкой, корпус выполнен из чугуна и нержавейки, агрегат имеет следующие характеристики:

• подача: 13,98 м³/ч;
• напор: 7 м;
• глубина погружения: 5 м;
• температура жидкости: до 40 °С;
• мощность: 1100 Вт;
• размер частиц: до 15 мм;
• защита: от перегрева и сухого хода;
• вес: 5,4 кг.

Sturm! WP9709SW – один из лучших представителей бюджетных моделей китайского производства с вертикальной установкой, агрегат оснащен поплавковым выключателем и измельчителем, его основные параметры:

• подача: 14 м³/ч;
• напор: 12 м;
• глубина погружения: 5 м;
• температура жидкости: до 35 °С;
• мощность: 900 Вт;
• размер частиц: до 36 мм;
• защита: от сухого хода и перегрева;
• вес: 17,8 кг.

Рис. 13 Основные узлы электронасоса Grundfos SEG

Как правильно эксплуатировать

При использовании фекальных мобильных электронасосов необходимо соблюдать следующие основные правила их эксплуатации:

• Рабочая среда, которая перекачивается фекальными электронасосами – вода с органическими компонентами и длинноволокнистыми включениями, запрещается их использование для транспортировки агрессивных химических веществ, огнеопасных жидкостей (бензина, масел).
• Агрегат следует подбирать такой мощности, чтобы избежать превышения предельно допустимого количества циклов его повторного включения и выключения, для увеличения срока службы желательно максимально уменьшить данный показатель.
• При подключении к электронасосу трубопровода канализационной трубы, последняя должна иметь по всей длине внутренний диаметр, равный размерам выходного патрубка – это предотвратит снижение производительности и засорение трубопровода фекальными отходами.
• При нахождении в канализации длинноволокнистых отходов обязательно устанавливают измельчительную насадку или используют специальное, разрушающее волокна рабочее колесо.
• Агрегаты помимо поплавкового выключателя должны быть оснащены внутренней защитой от сухого хода, перегрева обмотки – это предотвратит их выход из строя при некорректной работе отключающего питание поплавка.
• В процессе эксплуатации периодически проверяют уровень масла и его состояние в агрегатах – если оно приобрело молочно-белый цвет, это говорит о нарушении герметичности уплотнений и попадании в него воды.

Рис. 14 Принудительная канализация с насосом – примеры размещения в доме

<center></center>

Рекомендации по самостоятельной установке

Фекальные мобильные насосы устанавливают в емкость с рабочей средой в соответствии с инструкцией по эксплуатации, при этом полезно придерживаться следующих рекомендаций:

• Насос должен устанавливаться так, чтобы откачиваемые отходы с дна не забивали его входной патрубок, если там находится большой слой грязи, агрегат ставят на прочное и ровное основание.
• При установке фекальника необходимо обеспечить свободное перемещение поплавка в приямке, выбирая место его расположения с наибольшей удаленностью от стенок резервуара.
• Для транспортировки жидкости от погружных насосов лучше использовать жесткий полимерный трубопровод – его гладкие стенки по сравнению с другими материалами имеет наименьшее гидравлическое сопротивление – это увеличивает производительность агрегата и предотвращает забивание проходного канала отходами.
• Для предотвращения ухода сточных вод обратно в источник при отключении электронасоса, в систему устанавливают обратный клапан, если он не предусмотрен в конструкции агрегата.

Рис. 15 Основные способы монтажа погружного фекальника

Фекальные насосы широко используют в бытовом хозяйстве для организации принудительной канализации в составе домашних компактных установок, и для наружного применения при наполнении дренажных колодцев, откачки отходов из выгребных ям. На рынок насосного оборудования агрегаты поставляются европейскими производителями из Италии, Германии, Дании, конкуренцию им составляет продукция российских брендов, изготовленная на китайских и отечественных производственных площадях.

<center></center>Используемые источники:

• https://wodakachka.com/kanalizatsiya/agregaty/kak-vybrat-ustanovit-fekalnyj-nasos.html
• https://iseptick.ru/kanalizaciya/kanalizacionnyi-fekalnyi-nasos-s-izmelchitelem-dlya-tualeta.html
• http://aqua-guru.ru/nasos/kak-ustanovit-fekalnyj-nasos.html
• https://fb.ru/article/215425/ustanovka-fekalnogo-nasosa-dlya-otkachki-kanalizatsii-svoimi-rukami
• https://montagtrub.ru/fekalnyj-nasos-dlya-otkachki-kanalizaczii/
