Как правильно подключить два котла в одну систему параллельно

Газовое отопление — это самая популярная форма обогрева частных домов. В первую очередь это обусловлено тем, что газ на сегодняшний день является самым дешевым видом топлива. Помимо этого, котел, подсоединенный к основной магистрали, не нуждается в постоянном внимании, как, к примеру, твердотопливные устройства. Чтобы в помещениях все время было тепло, необходимо знать, как правильно произвести подключение газового котла.

1 Основные этапы</span></h2>

Схема подключения двухконтурного газового котла к отопительной системе довольно сложная и подразумевает наличие определенных навыков. Котельное оборудование ежегодно становится все более эффективным и безопасным, при этом усложняются настройки и автоматические системы. Сегодня наибольшее распространение имеют двухконтурные котлы, не только отапливающие дом, но и греющие воду для бытовых нужд.

Производители разрабатывают инструкции, в которых объясняется, как подключить газовый котел к системе отопления. Невзирая на сложности, понять этапы монтажа и включить оборудование можно самостоятельно. Это намного дешевле, так как услуги специалистов стоят довольно дорого.

Чтобы понять, как подключить котел отопления своими руками, можно весь процесс разбить на ряд этапов:

• установка агрегата (либо крепеж на стенку, если это настенная модель);
• подключение водного контура;
• подсоединение к водоснабжению;
• присоединение к газопроводу и электричеству;
• пусконаладочные мероприятия.

Чтобы эксплуатация котельного оборудования была эффективной и безопасной, необходимо понять особенности всех вышеописанных этапов проведения работ.

Прежде чем начать рассматривать схему подключения котла к системе отопления, надо купить все требуемые материалы, выяснить, какими трубами подсоединять котел и определить, к какому виду относится оборудование:

1. 1. Одноконтурный котел. Используется лишь для отопительного контура и оборудован одним теплообменником.
2. 2. Двухконтурный котел. Имеет два теплообменника: в первом циркулирует тепловой носитель для водного контура отопления, другой решает вопрос горячего водоснабжения.

Отопительные системы также могут быть различными: открытыми или закрытыми. Тепловой носитель может циркулировать естественным либо принудительным способом. Но принципы и схемы подключения газового котла одинаковые.

Самые простые в установке настенные аппараты. Они имеют малые габариты и полностью укомплектованы для монтажа. На сегодняшний день для безопасной работы большинство газовых устройств оборудуются датчиками, сигнализирующими о поломках в системе. Это дает возможность своевременно устранить мелкие неисправности и избежать серьезного ремонта всей системы.

‘ >Как подключить газовый котёл ProthermРекомендуемПринцип работы двухконтурного газового котла

1.1 Установка котла</span></h3>

Монтаж газового агрегата обычно не вызывает трудностей. Это самый легкий этап установки системы отопления. Изготовителями описана подробная инструкция по монтажу любого типа котла.

Установка напольного оборудования происходит намного легче, невзирая на то, что эти котлы тяжелее по весу и имеют большие габариты. Для настенного котла требуются специальные крепежные приспособления, которые находятся в комплекте к устройству. Схема подсоединения оборудования к отопительной системе описана в инструкции. Главное — правильно подобрать место для монтажа, причем предусмотреть, каким образом будет произведен подвод трубопровода.

Подбирая местоположение для оборудования, нужно учесть не только удобство и простоту в обслуживании. Необходимо соблюдать правила и нормы, предъявляющиеся к газовому котлу. Их соблюдение является гарантом безопасности и эффективности эксплуатации прибора.

Есть несколько правил, которые необходимо выполнить:

1. 1. Помещение, где будет произведен монтаж котла, необходимо обеспечить окном, которое можно с легкостью открывать, если в этом появится необходимость.
2. 2. Около газового прибора запрещается располагать какие-то легковоспламеняющиеся предметы.

Схема подсоединения напольных устройств подразумевает подготовку надежного фундамента. Настенные приборы устанавливают на высоте 90 см от уровня пола. Это стандартные правила безопасности.

Чтобы знать, как подсоединить двухконтурный котел, необходимо ознакомиться с условиями, которые необходимы для организации вентиляционной системы и дымоотвода.

Значительно упрощают задачу турбированные котлы, которые не нуждаются в сооружении систем вентиляции и громоздких дымоотводов. На сегодняшний день этот тип котлов получает все большую популярность. Особенность этих приборов состоит в принудительном выводе продуктов сгорания и одновременной подачи воздуха с улицы, по принципу «труба в трубе». Это самое безопасное оборудование, поскольку оно дает возможность устанавливать котлы почти в любых помещениях.

Существуют также парапетные котлы. Это энергонезависимые и бездымоходные устройства. Их устанавливают в помещениях, в которых невозможно организовать дымоход. У этих котлов закрытая топка, которая полностью изолирована от помещения.

‘ >Правила подключения газового котлаРекомендуемИспользование газового котла на пропане для отопления дома

1.2 Подсоединение к контуру отопления</span></h3>

Чтобы определить, как подключить котел к отопительной системе, необходимо узнать, в каком месте у него расположены выходящие патрубки. Практически все агрегаты устроены одинаково. Снизу оборудования (как правило, посередине) находится патрубок для газопровода, а с правой и с левой стороны от него — патрубки, которые требуются для подключения к водопроводу. Ближе к торцу находятся выходы для подключения водного контура: обратки и подачи теплового носителя к батареям.

Во время подсоединения настенного оборудования к отопительной системе важно произвести подключение с максимальной герметичностью. В продаже находятся разные герметики для эффективной изоляции от вероятных протечек. Для подключения водного контура чаще всего используют в качестве уплотнителя краску или паклю.

Изготовители оборудования предупреждают об опасности попадания в систему мусора. Это происходит в случае, если вода в системе плохого качества. Если это произойдет, то газовое оборудование может выйти из строя.

Существует простой выход: поставить на патрубке обратки фильтр грубой чистки. Он даст возможность значительно продлить «жизнь» котла и улучшить производительность всей системы. Если фильтр уже находится перед водомером, то устанавливать его перед котлом не требуется. Направление передвижения теплового носителя обязано совпадать с направлением стрелки, которая находится на корпусе фильтра.

‘ >Газовый котёл для отопления частного дома, простой, дешёвый и экономный

Во время установки котла непременно необходимо предусмотреть монтаж отсекающих вентилей. Запорную арматуру устанавливают на трубопровод подачи и обратки жидкости в отопительную систему. Без отсекающих вентилей производить текущие работы по ремонту и обслуживанию котла будет довольно проблематично. Если не установить запорную арматуру, то во время устранения поломки в системе, оставшийся в трубопроводе воздух перекроет циркуляцию теплового носителя. Как результат — некачественный нагрев батарей и выход их из строя.

РекомендуемКак сделать промывку теплообменника газового котла своими руками

1.3 Подключение к водоснабжению и газопроводу</span></h3>

Принципиально подключение к водоснабжению не отличается от подсоединения к контуру отопления. Отличие только в кранах и сечении трубопровода. На участках подвода холодной воды монтируются фильтры, чтобы не допустить попадание мусора в оборудование. Для облегчения установки и быстрой замены запорной арматуры применяются разъемные соединения, которые называются «американки».

К газовому оборудованию подключают холодную воду с левой стороны, горячую — с правой. Во время монтажа одноконтурных котлов водопроводные сети потребуются лишь для подачи воды в отопительный контур.

Подсоединение к газопроводу — это довольно серьезное дело. Любая ошибка может стоить очень дорого. Если неправильно произвести монтаж, то могут появиться различные аварийные ситуации, приводящие к пожару или отравлению газом.

Для начала необходимо подсоединить патрубок от котла к разветвлению газовой трубы. Причем на газовой трубе непременно обязан находиться отсекающий кран. На него тоже нужно установить фильтр очистки.

Фильтры очистки для газовых труб необходимо выбирать качественные и надежные, не нужно на этом экономить, поскольку их износ приведет к выходу из строя котла. Подключая газовые трубы к котлу, необходимо внимательно следить, чтобы все соединения были надежными. В этом случае для герметизации запрещается использовать уплотнительную нить или ФУМ-ленту, так как они не обеспечивают хорошую изоляцию. Специалисты рекомендуют использование краску и паклю.

Также нельзя использовать резиновые гибкие шланги для подсоединения котла к газопроводу. Резина со временем утрачивает свои свойства (к примеру, может потрескаться), это непременно приведет к протечкам газа. К патрубку котла шланги закрепляются с помощью паронитовых прокладок и накидных гаек. Уплотнители в этом случае обязательны, так как именно они дают возможность добиться хорошей герметизации.

‘ >Схема подключения газового котла. Подключение настенного котла

При подсоединения котла Бакси к отопительной системе потребуется помощь профессионалов. При его подключении своими руками можно произвести лишь начальные этапы по установке. Оборудование будет работать эффективно и продолжительное время, только если монтаж выполнен на профессиональном уровне.

1.4 Электрическая проводка</span></h3>

На сегодняшний день большинство газовых котлов нуждаются в подсоединении к электрической сети (трехжильным изолированным кабелем или проводом с вилкой для включения в розетку). Во время любого способа необходимо соблюдать основное правило: подсоединяют газовое оборудование к электросети только через индивидуальный защитный автомат к самому щитку.

Помимо этого, требуется провести заземление. Запрещается для заземления применять трубы газопровода или водопровода. На случай отключения электричества желательно предусмотреть альтернативный источник питания.

2 Проверка работоспособности</span></h2>

Затем, когда все этапы подсоединения котла выполнены, не нужно спешить с его пуском. Надо убедиться в правильности проведения всех этапов установки. Устройство можно эксплуатировать лишь после того, когда будет абсолютная уверенность, что все выполнено на должном уровне.

Непременно необходимо сделать проверку подсоединения водного контура и определить вероятные протечки. Это сделать довольно просто, поскольку протечка воды появляется сразу. Но вот неисправности, которые связаны с газопроводом, определить намного сложнее. Для этого можно поступить таким образом: трубу газопровода необходимо обильно смочить мыльным раствором и понаблюдать за образованием пузырьков воздуха. Если все в норме, то они не появятся.

Все, даже незначительные неисправности, которые были выявлены во время проверки, нужно срочно устранить. Использовать котел можно лишь после того, когда все поломки будут исправлены.

‘ >Подключение газового котла. Монтаж газового котла.

Стартовый пуск газового оборудования лучше всего выполнять под наблюдением специалистов из газовой службы. Чтобы произвести его самостоятельно, потребуется специальное разрешение. Но лишь профессионалы смогут точно определить правильность подключения газового агрегата. Они посоветуют, как подсоединить отопительную систему и смогут помочь избежать вероятных ошибок. Пренебрегать рекомендациями не нужно, поскольку речь идет о жизни всех жильцов дома.

Фото

Классическая отопительная схема с одним генератором тепла хорошо знакома каждому хозяину дома. Однако комбинируя газовый и электрокотел в одной системе, можно достигнуть гораздо большего практического эффекта. Утверждают, что такое подключение гораздо экономнее обычного. Звучит заманчиво, не правда ли?

При логическом рассуждении возникают сомнения: как электричество поможет сэкономить бюджет, ведь его стоимость гораздо выше газа? И зачем вообще это делать с точки зрения целесообразности усиления мощности агрегатов? Не проще ли приобрести просто один производительный котел?

На самом деле, проект такого совмещения вполне оправдан. Мы вам подробно расскажем, как собрать отопление с электрическим и газовыми приборами. Вы узнаете об устройстве этой системы и ее целесообразности. Поможем составить схему и не упустить важные нюансы обустройства комбинированной отопительной линии.

Зачем ставить сразу два котла?

Роль ведущего в связке «газ+электро» обычно выполняет газовый агрегат. Это логично уже хотя бы из-за меньшей стоимости используемого в подаче топлива. Но выше прозвучало слово «сэкономить», и непонятно, в чем заключается сокращение расходов.

Дело в том, что во многих регионах действует тариф на электроэнергию по системе день/ночь. В отдельных случаях, выходит хоть совсем немного, но экономичнее, чем оплата за газ. Разница сомнительна, однако как дополнительный повод в копилку аргументов за двойную связку может и послужить.

Установка электрического котла в связке с газовым может играть резервную либо дополнительную роль в общей организации теплоснабжения. При выборе мощности оборудования следует ориентироваться именно на цели его использования

Разумеется, это не является такой весомой причиной, чтобы незамедлительно проектировать отопительную систему с 2 котлами. Главные достоинства схемы — усиление мощности и бесперебойность работы. При выборе и установке теплогенератора, необходимо четко понимать, что любой прибор и подача топлива не вечны.

Отключают электроснабжение, могут перекрыть газовую магистраль из-за утечки, упадет напряжение в сети или произойдет банальная поломка самого агрегата. В этом случае вы рискуете остаться без тепла и горячей воды в холодное время года.

Чтобы обеспечить бесперебойную работу отопительного оборудования или увеличить мощность системы в целом, можно осуществить допуск в работу сразу 2 котлов, функционирующих на разном топливе

Это называется подключением дополнительного (для усиления мощности) или резервного источника питания, в зависимости от целей и возникающих ситуаций.

Возможность реализации совместного подключения

Спроектировать обычное потребляющее газ отопление не так-то просто. То есть создать рабочую схему легко, а вот чтобы ее одобрили — проблематично. Ситуация с электрокотлами менее плачевна по затратам средств, времени и проблем с получением одобряющих процедуру бумаг.

А тут объединение 2 разнотопливных агрегатов. Казалось бы, не оберешься проблем и будешь ходить по инстанциям буквально годами, за разрешительными документами. Но это не так.

Ограничений по совместному использованию газового и электрического котла в нормативных документах нет. Однако согласовать такой проект в газовой службе все-же необходимо и получить разрешение, если по использованию электроэнергии вы превышаете установленный лимит в суммарной мощности оборудования

На самом деле, к таким схемам строительные нормативы вполне благосклонны. Если быть точнее, никаких запретов нет.

Приборы учета энергии и расхода топлива разные. Потребление ресурсов не превышено, взрывоопасной ситуации не спровоцировано — устанавливайте котлы, соблюдая стандартные нормы, инструкции по монтажу каждого. Никаких проблем возникнуть не должно.

Напоминаем, что установку газовых котлов следует выполнять в соответствии с СП 402.1325800.2018 (причем этот документ носит обязательный, а не рекомендательный характер).

Каким образом связать в системе 2 котла?

Нельзя просто так взять и как попало соединить 2 прибора, система или не будет работать, или будет работать некорректно. Необходимо использовать тщательно разработанные грамотно разработанные с инженерно-технической точки зрения.

Основных схем соединения две, это:

• Последовательная, когда все элементы связаны друг с другом без дополнительных узлов. В этом случае, один прибор будет нагревать теплоноситель, а второй его догревать;
• Параллельная, при которой, входящие в схему приборы имеют 2 узла соединения и котлы работают независимо друг от друга.

Последовательная система подходит больше для маломощных котельных установок и используется редко.

Последовательное подключение считается непрактичным уже хотя бы из-за того, что нельзя снять один котел, не затронув второй. На самом деле проблема решается установкой байпасов и запорной арматуры, но все-таки параллельное подключение является преимущественным

Между тем параллельное подключение в единой системе газового и электрического котлов, обладает массой преимуществ. Поэтому именно его используют чаще всего, несмотря на то, что при этом обустройстве требуется большее количество материалов и оно считается затратнее.

В таком устройстве можно в любой момент отключить один из приборов и даже снять его для замены или ремонта, второй продолжит работать в штатном режиме.

Особенности параллельного подключения

Рассмотрим подробнее, как выглядит стандартная схема параллельного подключения газового и электрического котлов:

• К каждому агрегату идут контуры подачи теплоносителя. Они присоединяются к общей линии.
• Обязательно при этом необходимо, чтобы стояли группы безопасности и запорная арматура.
• К другой линии подключаются контуры возвратных магистралей, также оборудованные запорными вентилями.
• На возвратной магистрали (или на подаче), перед узлом совмещения контуров обвязки, устанавливается циркуляционный насос.
• Магистрали обоих отопительных агрегатов подсоединяются к коллекторам.
• На одном из распределительных коллекторов устанавливается расширительный бак. К его трубе также подключен контур подпитки, с оснащением обратным клапаном и запорной арматурой.
• От распределительных коллекторов идут магистральные ветви к теплому полу, радиаторам, бойлеру, на каждой установлены циркуляционные насосы и клапаны слива теплоносителя с системы.

Это не принципиальная схема, а лишь основные ее особенности. Она в общих чертах дает представление о том, как лучше подключить к основному газовому котлу дополнительный электрокотел. Вариант сборки можно усложнить и усовершенствовать, например, системой автоматики и сервоприводом.

При параллельном подключении можно также установить гидрострелку и блок автоматики, однако перед этим тщательно обдумайте такое решение, их монтаж не всегда целесообразен

Варианты управления с ручным пуском/автоматикой

Управление системой резервирования котлов или отключение вышедших из строя, может осуществляться вручную либо в автоматическом режиме. Оставлять систему работать при одном отключенном котле нецелесообразно, так как вода продолжит циркулировать.

Представьте, что будет, когда остывшая обратка пойдет в обратном направлении и начнет смешиваться с подачей, остужая теплоноситель и заставляя зря работать насос.

Если вы не желаете по каким-то причинам оснащать котлы сложными устройствами, запуск агрегата будете производить самостоятельно. То есть все стандартно: нужно включить прибор — поворачиваете все необходимые вентили и включаете его. При отключении производите действия в обратном порядке.

Если вы хотите, чтобы запуск резервного оборудования производился в автоматическом режиме, система оснащается автоматикой, терморегуляторами, датчиками температуры воздуха внутри и вне помещения, датчиками температуры теплоносителя, сервоприводами.

В принципиальной схеме автоматического резервного запуска отопительного агрегата все запорные краны обязательно находятся в открытом положении. По встречной схеме система оснащена обратными клапанами, чтобы избежать паразитарной циркуляции теплоносителя через неработающий в определенное время котел.

Однако несмотря на удобства, система может вызывать определенные проблемы, например, гидравлическое сопротивление обратных клапанов, вызывающее напряг насосов, загрязнение и износ самих устройств.

Для автоматического включения котла отопления, система оснащается терморегулятором, который подает команды в блок управления, в зависимости от показателей температурного режима в доме. Время включения в случае резервного ночного использования устанавливается на таймере. Циркуляционный насос отключается при помощи магнитного пускателя.

Автоматика для электрокотлов может быть встроенной, самодельной либо приобретенной отдельно. Однако устанавливать ее своими руками не следует только лишь по советам из интернета, не обладая должными навыками. Пригласите мастера для монтажа и корректных настроек системы

Выбирая управление, которым будет оснащен электрический котел, установленный параллельно с газовым, следует остановить свой выбор на автоматике, в случае, если:

• Резервный котел включается в ночное время, когда неудобно производить запуск вручную.
• На случай длительных отъездов из дома в отопительный сезон.
• При ненадежности газового котла.

В остальных случаях вполне можно воспользоваться простейшей ручной схемой.

Гидрострелка в системе параллельного подключения

Гидрострелка — это прибор, обеспечивающий гидравлическую развязку потоков, поставляемых в отдельные контуры системы отопления. Она играет роль буферной емкости, принимающей поток нагретого котлами теплоносителя и распределяющей ее по потребителям в разветвленной системе.

Зачастую требующийся для них объем теплоносителя разнится, отличается скорость движения нагретой воды и ее давление. А в рассматриваемой ситуации перемещение нагретой воды от каждого из котлов стимулирует еще и свой циркуляционный насос.

При включении мощного насоса происходит неравномерное распределение теплоносителя по контурам. Так вот, задача гидрострелки заключается в выравнивании этого давления. Благодаря тому что внутри нее фактически нет гидравлического сопротивления, она свободно примет и распределит потоки теплоносителя от обоих котлов.

Разберемся, так ли он необходим в параллельной системе подключения 2 котлов, тем более что если гидроразделитель покупать и устанавливать с помощью мастера, а не своими руками, итоговая сумма неприятно удивит.

Прибор представляет собой отрезок трубы с патрубками, пустотелый либо с фильтрующими сетками для отвода пузырьков и отсева попадающий загрязнений. Его можно ставить в любом положении, но чаще вертикально, оборудуя сверху воздухоотводчик, а снизу запорный кран для прочистки. Устанавливается гидрострелка между котлом и отопительными контурами

В классической схеме подключения гидроразделитель обычно не требуется, так как конфликт 2-3 насосов можно выровнять и без этого устройства. Соответственно, если у вас 2 котел используется исключительно в качестве резервного и в системе нет более 3-4 насосов, в нем не возникает особой необходимости.

Но если контуров с принудительной циркуляцией больше или котлы отопления работают одновременно на мощность — лучше всего произвести монтаж этого устройства. Опять-же неизвестно, будете ли вы пользоваться вторым котлом в постоянном или только в резервном режиме, так что лучше перестраховаться.

Выводы и полезное видео по теме

Синхронизация работы и отключения котлов в параллельной установке:

Установка 2 котлов отопления, газового и электрического, мудрое решение для усиления мощности отопительного оборудования, а также для резервного обогрева здания. Параллельная установка агрегатов не настолько сложна, как может показаться вначале.

Главное, грамотно подобрать схему обустройства и рассчитать верно суммарную или резервную мощность оборудования. Если вы не уверены в своих силах и не можете справиться самостоятельно, лучше всего обратитесь к сантехникам. Они помогут вам быстро и качественно установить систему для надежного и комфортного теплоснабжения вашего дома.

Рассмотрим отопительные системы ,состоящие из Газового котла и Электрического котла. Для чего устанавливают такие системы? Тут вариантов несколько , либо для дублирования системы отопления, если оно из устройств выйдет по каким либо причинам из строя, то потребитель сможет использовать другое. Но в большинстве случаев установку электрического котла применяют для использование его в ночное время суток , когда тариф на электроэнергию минимальный ,при условии оформленного тарифа на электроотопления и наличие 2-х тарифного счетчика электроэнергии. Экономическая выгода ,при использование электрического котла в ночное время составляет 2,52 раза. Если электроотопление использовать как вспомогательную систему.

Сравниваем производительность и стоимость электрического отопления с газовым.

Если КПД электрических котлов составляет порядка 98 % , то основная масса газовых котлов имеет КПД порядка 90%, исключение составят конденсационные котлы, у которых КПД более 100%. Однако стоит принять во внимание, то что при расчете КПД большинства газовых котлов ( (особенно импортных производства Германия, Италия и другие) в расчет брали теплотворность газа порядка 8250 ккал за 1 куб. газа. Однако в сложившейся ситуации газ для поставляется по смешанной системе . Минимальная калорийность газа смешанного не должна быть ниже 7600 ккал. Как показывает практика многие потребители газа в отопительный период заявляют ,что поставляемый им газ значительно ниже 7600 ккал. Следовательно ,что при низко калорийном газе КПД фирменных газовых котлов будет заявленной производителем .

Калорийность газа   ккал	8250	7600	7600<
КПД Котла	90%	82%	82% <

В расчетах будем использовать калорийность газа как 7600 ккал, так как это минимально допустимая калорийность согласно существующему законодательству. Если сравнить теплотворность газа и электричества при кпд равном 100 % то получим

7600 ккал= 8,838 кВт.=1 куб газа.

На практике 100% можно будет получить только на конденсационных котлах, все остальные будут работать по факту 82% и менее . То есть при использовании низкокалорийного газа для выработки 7600ккал тепла придется затратить не 1 куб газа , а 1,18 куб газа.

Если электро отопление использовать как вспомогательную систему.

7600 ккал	Топливо	КПД %	Расход	Стоимость	Итог	Выгода
Газ	82	1,18 куб	6,879	8,11	2,52 раза
Электро	98	9,014 кВт	0,357*	3,217

*В расчете использовали тариф 0,357 грн за 1 кВт при условии что оформлен тариф на электроотопление , и оснавная нагрузка на котел приходится с 23,00 до 7,00, те электро отопление выступает как  дополнительная система.

На что нужно обратить внимание при установке электрического котла , при его установке в существующую систему отопления ,где основным источником отопления был газовый котел.

В большинстве случаев каждая отопительная система отличается индивидуальностью. Очень часто у потребителя установлен газовый котел как единый модуль, т.е. циркуляционный насос и расширительный бак, уже смонтированы в котле. Многие монтажники очень часто предлагают сэкономить Ваши деньги и предлагают установить электрический котел последовательно, т.е. оба котла работают в общем протоке. В смысл экономии заключается в том , что Вам предложат приобрести дешевый котел в котором нет ни расширительного бака, ни циркуляционного насоса. Такой электрический котел действительно будет дешевле полноценно укомплектованного . Многие не особо задумываясь соглашаются на такое предложение. Однако это сомнительный метод экономии, так как большинство функций при такой схеме несет газовый котел, и при аварийной остановке газового котла , например выход из строя циркуляционного насоса ,или расширительного бака и тд.и тп. Вся система остановится.

С одной стороны у Вас есть два источника для нагрева , а с другой стороны Вы сильно зависите от работоспособности газового котла. Вывод — последовательное подключении ,электрического котла, далеко не всегда обеспечит Вам полный комфорт.

Второй метод установки электрического котла в отопительную систему с газовым котлом , это параллельная установка .

Такой способ установки считается наиболее правильным , так как Вы получаете два независимых друг от друга источника отопления и в случае выхода из строя одного Вы сможете использовать полноценно другой . При немного больших начальных вложениях Вы получите максимально надежную и комфортную систему отопления.

1/2 + 1/2

Схема подключения газового и электрического котла с применением немецкого оборудования MEIBES.

Электрокотлы являются самыми простыми в монтаже и подключении, они не требуют организации дымохода и приточно-вытяжной вентиляции, отдельного помещения под котельную. Поскольку стандартные ТЭНовые модели уже содержат все необходимые элементы и узлы (циркуляционный насос, расширительный бак, группу безопасности и т.д.), при организации простой системы отопления, коммуникаций вокруг электрокотла минимум.

Все эти факторы позволяют имея базовые навыки и знания установить и подключить электрокотел самостоятельно, без привлечения мастеров. Но обратите внимание, что условием предоставления гарантии у большинства производителей является выполнение монтажа специализированной сервисной организацией. Впрочем, простота монтажа положительно влияет и на стоимость работы мастеров.

Правила и требования к установке

Все общие требования описаны в ПУЭ (7 издание). Электрические котлы мощностью до 10 кВт не требуют согласования со службами Энергонадзора. Однако если вы хотите установить счетчик, дифферинцирующий потребление электроэнергии по зонам суток, что мы рекомендуем сделать в целях экономии, согласовывать монтаж все же придется. Для котлов мощностью более 6 кВт необходимо трехфазное питание (380 В), 8-12 кВт модели могут работать от однофазной (220 В) сети, но она не обеспечит работу на полной мощности.

Выбор места установки электрокотла более обширен, чем у газовых или твердотопливных. Электрокотлы могут быть установлены в жилой зоне, например, коридоре, прихожей или на кухне, но учитывайте, что к нему в любом случае нужно тянуть трубопровод, проводку, заземление и прочие коммуникации. В ванной и санузле установка электрокотла запрещена.

Требования к поверхности монтажа также минимальны, это может быть в том числе и деревянная стена, но в таком случае нужно изолировать место монтажа слоем негорючего материала (базальтовый картон, ксилолитовый лист).

Также производители предъявляют требования к пространству вокруг электрокотла, необходимому для обеспечения обслуживания и ремонта. Значения отличаются в зависимости от модели, поэтому перед планированием места монтажа и обвязки необходимо узнать их в инструкции по эксплуатации. Обычно это:

• от 0,7 м сверху котла;
• от 0,5 м по бокам (в том числе до трубопровода) и снизу;
• от 0,7 м перед котлоагрегатом;
• не менее 3 см между стеной и котлом.

Например, для известной модели Bosch Tronic Heat 3500 необходимо всего лишь 0,6 м снизу и 0,2 м с других сторон. Любые другие дополнительные требования к монтажу всегда описаны в инструкции по эксплуатации, практически во всех случаях ее можно найти в электронном виде.

Схемы отопления частного дома с электрокотлом

Подробная пошаговая инструкция по установке и подключению

Монтаж электрокотла на стену

1. Очистите стену от пыли и грязи.
2. Монтажный набор: навесная монтажная пластина, дюбели и винты, как правило идут в комплекте с котлом.
3. Сделайте на стене разметку в соответствии с крепежной планкой и просверлите отверстия соответствующего дюбелям диаметра (обычно Ø 10 мм), вставьте дюбели в отверстия.
4. Подвесьте котел на резьбовые крюки, после чего закрутите винты.

В зависимости от модели, крепежные элементы могут незначительно отличаться. При монтаже моделей Protherm Скат нужно закрепить монтажную планку, а затем просто подвесить на нее котел. Подробный алгоритм всегда указан в инструкции.

Как выбрать внешний термостат для электрокотла и экономить на отоплении до 30% каждый месяц

Организация обвязки

Для ТЭНовых электрокотлов в моноблочном корпусе, которые уже имеют все необходимые элементы системы достаточно подвести к соответствующим патрубкам подающую и обратную линии. К обратке через кран подпитки необходимо подвести запуск воды в систему.

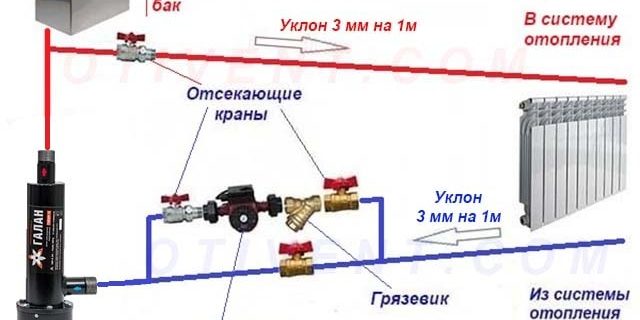

Для простых ТЭНовых котлов без циркуляционного насоса и расширительного бака все элементы присоединяются в соответствии с одной из схем, приведенных выше.

1. Сначала на специальные крепления монтируется гидроколлектор и расширительный бак.
2. Далее в соответствии со схемой прокладываются разводка труб с установленными на них циркуляционным насосом, фильтром, группой безопасности.

На схемах обвязки электрокотла изображены не все отсекающие запорные краны, которые желательно устанавливать перед и после каждого элемента обвязки, чтобы в случае неисправности его можно было заменить, не спуская воду со всей системы отопления. Для надежности конструкции закрепляйте раскачивающиеся участки к стене с помощью жгутов. Все резьбовые соединения рекомендуется проводить с использованием уплотняющей ленты.

Подвод электрической проводки и подключение к ней электрокотла

Электрические котлы имеют большую мощность и подключать к розетке разрешено лишь маломощные модели до 3,5 кВт, обычно используемые в квартирах. В иных случаях подключение осуществляется исключительно напрямую.

Подключается котлоагрегат к электрической сети через диффеенциальный автомат защиты или связку УЗО + автоматический выключатель (по 1 выключателю на каждую фазу). Силовой кабель должен иметь достаточное сечение, рассчитать которое можно, например, исходя из мощности электрокотла.

Сечение кабеля, мм2	Медные жилы, кВт	Алюминиевые жилы, кВт
220 В	380 В	220 В	380 В
1,5	3,3	5,7	—	—
2,0	4,1	7,2	3,0	5,3
2,5	4,6	7,9	3,5	6,0
4,0	5,9	10	4,6	7,9
6,0	7,4	12	5,7	9,8
10,0	11	19	8,3	14,0
16,0	17	30	12	20,0

Так, при электрокотле мощностью 18 кВт (трехфазная сеть) и использовании кабеля с медными жилами, его сечение должно быть 10 мм² (согласно ПУЭ допустимая нагрузка до 19 кВт). Обычно точные значения сечения кабеля и номиналы указаны в паспорте электрокотла.

Сама электрическая схема подключения одинакова для всех электрокотлов, разница лишь в количестве фаз.

При подключении к однофазной электросети достаточно подключить фазу к любому из контактов (U, V или W). При подключении электрокотла к трехфазной (380 В) электросети необходимо вытащить перемычку (см. схему) и подключить к каждому из 3-х контактов фазу. Ноль и заземление (N и PE соответственно) в каждом из случаев подключается одинаково.

Также мы рекомендуем подключать электрокотел через стабилизатор напряжения, поскольку выход из строя автоматики вследствие скачков напряжения в наших условиях – частая проблема.

Заземление

Электрические установки большой мощности, к которым относятся и бытовые электрокотлы, требуют качественного заземления с соблюдением всех норм и требований. От корпуса котла должен идти провод необходимого сечения до внутреннего распределительного щита заземления, если оно уже организовано, или напрямую до вкопанных в почву электродов, если заземления в загородном доме нет.

Наружная часть защиты должна находиться в месте, где гарантированно никого не будет в момент пробоя электросети, но желательно не далее 1 метра от фундамента дома.

Порядок работ:

1. Прокопайте лопатой треугольник и подвод к нему глубиной 0,5-0,7 м, длинна сторон треугольника – 1,2 м.


2. Заострите болгаркой и забейте в землю по вершинам треугольника вертикальные заземлители – металлические уголки 50*50 длинной 2,1-2,2 метра. Они лишь немного должны торчать из земли, чтобы в дальнейшем к ним можно было приварить горизонтальные заземляющие пластины.
3. Образуя стороны треугольника, приварите к вертикальным электродам 3 полоски металла длинной 1,2 м, шириной 4 см и толщиной не менее 4 см.
4. Приварите к ближайшей вершине треугольника и проведите по траншее к фундаменту дома полосу из нержавеющей стали 4)*4 мм.
5. Соедините заземляющий провод идущий от распределительного щита или корпуса электрокотла болтовым соединением.
6. Засыпьте конструкцию землей.

Опрос: сделано ли в вашем загородном доме полноценное заземление?

Пробный запуск котла

1. Проверьте изоляцию всех проводов, надежность соединительных муфт, кранов и стыков труб.
2. Запустите воду в систему отопления через кран подпитки, открывая вентиль не полностью, чтобы вода набиралась под меньшим давлением.
3. Спустите воздух через воздухоотводчик, в некоторых моделях имеется автоматический воздухоотводчик.
4. Проконтролируйте давление в системе с помощью манометра, точные номинальные значения указаны в паспорте электрокотла, обычно это 1,3-2,0 бар в рабочем режиме и 1,0-1,3 бар при отключенном котле.

Не забывайте, что согласно инструкции большинства производителей, подключение и ввод в эксплуатацию должен проводиться лишь сертифицированными специалистами, в противном случае гарантия будет не полной.

Стоимость подключения электрического котла отопления

Цены на подключение зависят от объема работ, который необходимо произвести, региона и фирмы/мастера. В Москве и Подмосковье стоимость работ в среднем 4 200-12 500 руб., в Санкт-Петербурге – 3 900-8 000 руб., а в регионах – 3 500-7 000 руб. В стоимость входит монтаж и подключение исключительно электрокотла, реже – электрического котла и 1 радиатора.

Стоимость подключения прочих элементов системы отопления таких, как расширительный бак, циркуляционный насос, бойлер косвенного нагрева или теплые полы рассчитывается отдельно и может составлять еще 2-5 тыс. рублей. Срок выполнения работ в среднем 2-4 дня.

Отопление с использованием электричества не слишком выгодно, зато дает массу преимуществ: комфортная эксплуатация, сравнительно невысокая цена оборудования, безопасность. Данная статья посвящена установке и подключению электрокотла в частном доме. Изучив наше подробное руководство, любой мастеровитый домовладелец без проблем выполнит монтаж электрического котла своими руками.

Если вы еще не выбрали электрический котел

Выбор отопителя, действующего совместно с водяной системой обогрева, выполняется по мощности и принципу работы (от последнего зависит стоимость оборудования). С функциональностью у электрокотлов проблем нет – любая модель комплектуется блоком автоматики. К нему при желании подключаются различные периферийные устройства – погодные датчики, комнатные либо накладные термостаты и модули GSM для управления с мобильного телефона или через интернет.

Важное замечание. Некоторые производители, например, «Галан», Protherm или «Эван» требуют в инструкции по эксплуатации, чтобы монтаж и подсоединение электрокотла к сети выполнял специально обученный персонал. Самостоятельное подключение повлечет отказ от гарантийных обязательств.

Перед выбором и покупкой обогревательного прибора уточните, сколько электрической мощности выделено вашему жилищу управляющей компанией. Может статься, ее не хватит для индивидуального электрообогрева. Момент второй: однофазная сеть напряжением 220 вольт способна питать котлы, потребляющие до 12 кВт/ч включительно. Более мощные водонагревательные аппараты подключаются к трехфазной электросети 380 В.

Определение тепловой мощности

Данный показатель рассчитывается по стандартной формуле: вычислите отапливаемую площадь загородного дома или дачи, затем умножьте квадратуру на 0.1 кВт. Получите потребность в тепловой энергии, которую должен перекрыть электрокотел.

Учтите ряд нюансов:

• высота потолков комнат – до 3 м, иначе расчет ведется по объему помещений: кубатура умножается на 40 Вт;
• теплогенератор нужно подбирать с минимальным запасом 20%;
• если отопительный агрегат планируется использовать для обеспечения ГВС, запас должен составлять не менее 50%;




• в северных регионах квадратура здания умножается на 0.2 кВт, в южных – 0.08 кВт;
• мощность котла, работающего только ночью и заряжающего теплоаккумулятор, принимается с двукратным запасом.

Пример. Небольшой домик 100 м² в среднем требует 100 х 0.1 = 10 кВт теплоты. Мощность электроотопительной установки – 10 х 1.2 (20%) = 12 кВт. Необходим нагрев воды на хозяйственные нужды – умножаем на коэффициент 1.5 и получаем 15 кВт.

Для получения более точных результатов предлагаем изучить методику расчета нагрузки на систему отопления

Какой тип нагревателя лучше

Дальше нужно выбрать водогрейный аппарат по принципу работы. Какие виды бытовых электрокотлов можно купить:

1. Традиционные, оснащенные трубчатыми электронагревателями (ТЭНами).
2. Электродные, где подсоленный теплоноситель прогревается за счет прохождения тока через воду.
3. Индукционные аппараты греют жидкость вихревыми токами Фуко, возникающими в металлическом сердечнике многовитковой катушки.

Ценный совет. Не слушайте россказни продавцов, расхваливающих экономичность тех или иных электрокотлов. Они любят применять выражения «энергосберегающий», «вечный», «экономный» и так далее. Запомните: все типы обогревателей одинаково эффективно преобразуют электрическую энергию в тепловую с КПД 98—99%.

Первое место в рейтинге пользователей занимают ТЭНовые отопители. Единственное слабое место – сам нагревательный элемент – давно защищают керамикой, вдобавок его легко заменить. Современные модели теплогенераторов представляют собой настенные мини-котельные со встроенным расширительным баком и циркуляционным насосом. Есть более простые версии, включающие только нагреватели и блок автоматики.

Самый дешевый и надежный вариант – электродный котел со шкафом управления, изображенный на фото. Его недостатки:

• громкие звуки включения от срабатывания контактора или магнитного пускателя;
• постепенное вырождение солей в теплоносителе, снижающее эффективность нагрева, из-за чего воду в системе отопления придется подсаливать 1—2 раза в месяц;
• электроаппарат стабильно работает с радиаторами, но плохо совместим с теплыми полами, где надо поддерживать невысокую температуру теплоносителя 35—50 °С.

Индукционные электрокотлы для отопления частного дома довольно дороги, причем к надежности аппаратов есть вопросы. Известны случаи перегорания фазы внутри катушки, мощность теплогенератора падала на треть. Устранить поломку весьма проблематично.

Указания по монтажу отопителя

Электрические водогрейные котлы всех типов рассчитаны на крепление к стене и комплектуются монтажными скобами либо хомутами. Пояснять разметку и забивку дюбелей нет смысла – каждый домовладелец знает, как это делается.

Для справки. В напольном исполнении продаются универсальные электро-дровяные и угольные котлы, описываемые в другом нашем материале.

Другой вопрос – как правильно выбрать помещение и конкретное место монтажа электрокотла. С одной стороны, нормативные документы не запрещают ставить теплогенератор в любой комнате. С другой стороны, существуют правила пользования электроустановками (ПУЭ), накладывающие ограничения на размещение теплосиловых устройств большой мощности.

Дадим несколько общих рекомендаций, как правильно установить электрокотел в частном доме:

1. Учитывая большой ток в цепи работающих электронагревателей, приборы лучше устанавливать в отдельном техническом помещении, например, топочной или гараже. Цель – ограничить доступ к силовому электрооборудованию и защитить аппараты от воздействия влаги.
2. ТЭНовые мини-котельные допускается размещать в кухне либо прихожей. Но учтите важный нюанс: туда придется тянуть главную магистраль системы отопления и мощный силовой кабель. Вряд ли эти коммуникации гармонично впишутся в интерьер, разве что заделать трубы в стену.
3. При монтаже теплогенератора на деревянную стену либо другую сгораемую перегородку соблюдайте требования, предъявляемые к навесным газовым котлам. Под заднюю часть корпуса, прилегающую к дереву, проложите лист кровельной стали или базальтового картона, как сделано на фото.
4. Обеспечьте подход и доступ к отопителю для удобства подключения и обслуживания. Индукционные и электродные котлы устанавливайте с таким расчетом, чтобы рядом поместить расширительный бак и насос. Шкаф управления располагайте на высоте 1.5—1.8 м от пола.




5. Кабели прокладывайте выше отопительных и канализационных трубопроводов, дабы их не залило водой в случае прорыва.
6. Трубы отопления не должны нагружать своим весом присоединительные штуцеры агрегата.

Важно! Корпус электрокотла обязательно присоедините к заземляющей шине. Если таковая отсутствует, сделайте на улице контур заземления и проложите в котельную. Подробную инструкцию найдете ниже.

Как правило, электрический генератор тепла выступает в роли резервного аппарата при основном твердотопливном либо газовом котле. Значит, нужно правильно скомпоновать теплогенераторы и вспомогательное оборудование, чтобы вышло минимум пересечений трубопроводов. Обдумайте и нарисуйте схему заранее.

Обвязка электрокотла с системой отопления

Мини-котельные настенного типа со встроенным расширительным баком, насосом и группой безопасности эксплуатируются в закрытых системах отопления с принудительной циркуляцией, работающих под давлением. Подключение предельно простое и не требует отображения в виде схемы: подающий и обратный трубопровод подсоединяются к соответствующим патрубкам электрокотла.

Примечание. Автоматика подобных теплогенераторов следит за давлением в отопительной сети посредством датчика. При напоре теплоносителя ниже установленного порога (обычно – 1 Бар) аппарат не включится.

Дальше мы хотим представить типовые схемы подключения электрокотлов к системам отопления для таких случаев:

• когда нужно установить агрегат, не оснащенный собственным насосом и расширительной емкостью;
• параллельная работа в паре с твердотопливным либо газовым котлом;
• обвязка с буферной емкостью;
• подключение двухконтурной версии агрегата к магистралям отопления и ГВС;
• соединение с бойлером косвенного нагрева.

Первая схема иллюстрирует подключение электродного либо индукционного котла к отопительной сети закрытого типа с мембранным расширительным баком. На прямом выходном участке подающей трубы ставится группа безопасности, после нее – отсекающий шаровой кран. Насос и фильтр — грязевик с одинаковым успехом ставятся на подаче или обратке.

Примечание. На этой и последующих схемах условно не показан трубопровод подпитки. Его следует врезать в обратную магистраль отопления.

Аналогичным образом подсоединяется ТЭНовая версия электрокотла, не оборудованная расширительным баком, группой безопасности и насосом. Если же требуется организовать подключение к самотечной (гравитационной) системе отопления открытого типа, то трубопроводы прокладываются с уклоном 3 мм на каждый погонный метр, а циркуляционный насос монтируется на байпасе.

В верхней точке сети размещается открытый расширительный бачок. Для обеспечения стабильного самотека производитель электродных котлов «Галан» рекомендует выдержать высоту вертикального участка между отопителем и емкостью 2 метра. Соответственно, бак выносится на чердак частного дома.

Замечание. Установка настенного электрокотла, чьи патрубки обращены книзу, не позволит теплоносителю циркулировать естественным образом за счет конвекции. Пример – агрегаты бренда «Эван» либо «Протерм». К гравитационным системам подойдут отопители с боковыми и верхними штуцерами – «Галан», «ВИН» и им подобные.

Соединение с другими котлами и теплоаккумулятором

Чтобы подключить электрический теплогенератор совместно с твердотопливным котлом, воспользуйтесь схемой с двумя обратными клапанами, накладным термостатом и комнатным регулятором температуры. Данный вариант присоединения обеспечивает автоматический «подхват» остывающей системы электрокотлом после прогорания закладки дров.

Алгоритм работы схемы выглядит так:

1. Тт-котел действует в качестве основного, электрический аппарат находится в дежурном режиме.
2. Когда порция дров либо угля сгорает, температура воздуха в здании начинает снижаться. При охлаждении до установленного пользователем порога комнатный терморегулятор включает электронагреватель.
3. Накладной термостат фиксирует падение температуры в обратке твердотопливного котла и отключает его насос.
4. После загрузки дров в топливник подогрев возобновляется, термостат запускает принудительную циркуляцию. С помощью собственного датчика электрокотел «видит» нагретый теплоноситель и не включается в работу до следующей команды терморегулятора. Подробнее о принципе работы рассказано экспертом в следующем видео:

Примечание. Способ обвязки пригоден и для других типов котлов – газовых, дизельных и так далее. Учтите один нюанс: электронагреватель здесь используется в качестве резервного источника тепла.

Подключение к буферной емкости, изображенное на очередной схеме, тоже позволяет объединить несколько источников тепла и накопить достаточное количество энергии в баке. Теплоаккумулятор весьма полезен в ситуации, когда электрический отопитель функционирует ночью, пользуясь дешевым тарифом. Днем аппарат бездействует, а здание обогревается теплом из буферного резервуара.

Задача смесительного узла с трехходовым клапаном – подавать радиаторам воду требуемой температуры, ведь теплоаккумулятор «заряжается» до 80—90 °С. Если в комнатах устроены водяные контуры напольного обогрева, для них делается второй смесительный узел, подготавливающий теплоноситель с температурой 35—45 °С (максимум – 50 °С).

Схемы с горячим водоснабжением

Получить от электрокотла горячую воду на хозяйственные нужды можно двумя способами:

• приобрести и поставить двухконтурный отопительный агрегат;
• подсоединить к одноконтурному котлу бойлер косвенного нагрева.

В первом случае подключение аппарата производится по типовой схеме, изображенной на картинке. Сложностей здесь минимум, главное, — правильно смонтировать запорную арматуру.

Обвязка с бойлером косвенного нагрева выполняется через трехходовой электроклапан переключающего типа. По команде термостата, встроенного в накопительный бак, элемент переключает поток теплоносителя на подогрев воды для ГВС либо радиаторы отопления. Загрузка бойлера в приоритете: пока емкость не прогреется до установленной температуры, радиаторная сеть тепла не получит.

Важный момент. По указанной причине большую роль играет подбор мощности теплогенератора. Если ее недостаточно, нагрев бака растянется надолго, комнатный воздух успеет охладиться. Подробнее о работе системы смотрите в обучающем видеосюжете.

Хотя в сюжете идет речь о стыковке накопительного водонагревателя с настенным газовым котлом, суть не меняется — электрический отопитель присоединяется аналогично.

Подключение к электросети

Схемы запитки одинаковы для всех электрокотлов, разница лишь в числе фаз. Аппараты мощностью до 12 кВт подключаются к однофазной сети 220 В, более 12 кВт – к трехфазной (380 В). Что понадобится для монтажа:

• силовой кабель с медными жилами;
• дифференциальный автомат защиты либо связка УЗО + обычный автоматический выключатель;
• заземляющий контур.

В качестве силовой линии применяется кабель марки ВВГ любой разновидности, количество жил зависит от числа фаз – 3 или 5. Сечение токоведущей части подбирайте по мощности теплогенератора, обычно этот параметр указывается в инструкции по эксплуатации изделия. Чтобы упростить задачу, приведем данные для разных котлов в виде таблицы.

Номинал дифференциального автомата тоже зависит от потребляемой мощности отопителя, ток срабатывания – 30 мА. Например, для защиты силовой линии агрегата 3 кВт (220 вольт) понадобится устройство, рассчитанное на 16 А, под мощность 16 кВт (380 В) нужен дифавтомат на 32 А. Точные номиналы указаны в паспорте изделия.

Чтобы самостоятельно подключить электрическую мини-котельную настенного исполнения, необходимо снять лицевую панель, провести внутрь силовой кабель и соединить жилы соответствующих цветов с контактами клеммника. Как правило, нулевой провод обозначается синим, заземление – желто-зеленым цветом. Таким же образом подключается ящик управления индукционного и электродного котла.

Электрические соединения между шкафом управления и нагревательным блоком электродного либо индукционного котла производятся по индивидуальной схеме, представленной в инструкции. В качестве примера приведем схему подключения популярного электрокотла «Галан».

Температуру теплоносителя здесь контролируют накладные датчики, установленные на металлические участки подающего и обратного трубопровода. Приборы включены последовательно с контактами термореле, управляющего магнитным пускателем. При достижении верхнего порога температуры цепь разрывается и пускатель отключает нагрев.

Как сделать заземление

Заложить возле частного дома заземляющий контур – дело простое и очень полезное с точки зрения электробезопасности. Для монтажа отыщите 3 стальных стержня Ø16 мм длиной 2 м и полосу сечением 40 х 5 мм.

Отступив 3 м от стены здания, устраивайте заземление согласно пошаговой инструкции:

1. Разметьте на грунте треугольник со сторонами 2 м и выройте котлован на глубину 50 см.
2. Заострите концы стержней наждаком или болгаркой, установите в вершинах треугольника и забейте в землю на полную длину.


3. В котловане выступающие концы прутков надежно соедините полосой с помощью сварки.
4. Сделайте подводящую шину из полосы, приварив ее к контуру и закрепив к цоколю. Прихватите к ней болт, прикрутите медную шину и проведите заземлитель внутрь дома, подключив к металлическому корпусу электрощита.

По окончании сварочные швы и надземный участок полосы обработайте битумом, яму закопайте. Подробнее об устройстве заземления для электрокотла и домашней бытовой техники смотрите в видеоролике:

Заключение

Чтобы не совершать глупых ошибок в процессе монтажа и обвязки, перед установкой электрокотла стоит пообщаться со специалистом в данной области. Операция не настолько проста, как может показаться. Особое внимание уделите электрической части, поскольку высокое напряжение является источником повышенной опасности.

Используемые источники:

• https://oventilyacii.ru/otoplenie/shema-i-osobennosti-podklyucheniya-gazovogo-kotla-svoimi-rukami.html
• https://sovet-ingenera.com/otoplenie/kotly/gazovyy-i-elektrokotel-v-odnoy-sisteme.html
• https://www.aquatech.dp.ua/sovmestnoe-ispolzovanie-gazovogo-i-elektricheskogo-kotla-v-odnoj-sisteme-otopleniya/
• https://gradusplus.com/kotly/elektricheskie/ustanovka-i-podkljuchenie-elektrokotla-dlya-otopleniya-chastnogo-doma/
• https://otivent.com/ustanovka-jelektrokotla-svoimi-rukami
