Современные системы отопления предполагают различные варианты конструкций. Это может быть и плинтусное отопление и теплый пол и многое другое.
Однако все же самым популярным видом систем отопления считаются радиаторные. Большинство пользователей отдают предпочтение таким моделям.
Устройство радиаторов отопления в разрезе можно легко найти на фото в сети. Но не каждому понятно, как именно устроена такая конструкция и какие виды радиаторов вообще бывают.
В настоящем материале мы рассмотрим устройство различных конструкций радиаторов отопления. «>»>»>»>»>»>»>»>»>
Особенности видов радиаторов
Наиболее часто используемая система радиаторного отопления — это чугунные радиаторы. Многие помнят, как именно выглядят это батареи отопления, так как они до сих пор используются. Данный вариант совершенно не современен, так как такие радиаторы тяжелые. На вид они не очень красивые, но есть у них и очевидные достоинства.
В первую очередь следует обратить внимание на особенности теплоотдачи. Батареи имеют толстые стенки, долго прогреваются, но и остывают гораздо дольше.
Второй вариант — более современный тип отопления — стальные батареи. При помощи объединения в большие панельные системы гораздо большая площадь будет обогреваться. Они более легкие и симпатичные на вид. Что касается стоимости, то она не очень высока. Алюминий — еще один удобный вариант изготовления отопительных приборов. Компактные, легкие и красивые они имеют именно тот формат, который устраивает большинство пользователей. Несмотря на такой миниатюрный вид, устройство алюминиевых радиаторов отличается тем, что они достаточно хорошо проводят тепло и имеют высокий коэффициент полезного действия. Наиболее прочный и дорогой вид радиаторов отопления — это цинковые и титановые. Они обладают абсолютно всеми качествами, которые необходимы для эффективного отопления жилья. Но важно помнить, что такие радиаторы не полностью состоят из цинка или титана, у них биметаллическое устройство. Данные металлы только выступают в качестве примесей к основному — алюминию. «>»>»>»>»>»>»>»>
Конструкция радиаторов
Конструктивный характер каждой модели радиатора отопления собственный и от него зависит многое. При выборе секционного отопительного прибора есть некоторые особенности. Вы легко сможете сделать большее или меньшее количество секций в зависимости от того, какой именно размер помещения нужно обогревать. В устройстве панельных и конвекционных радиаторов отопления такого проделать не получится. Это не очень удобно, так как при начальных расчетах очень сложно точно учесть все нюансы. При выборе радиатора отопления на уже имеющуюся систему обогрева необходимо учесть еще один параметр — расстояние между осями.
Это расстояние между входной и выходной трубами, то есть по сути это расстояние и предусмотрено, как величина радиатора. При неточном определении этой величины выбрать радиатор практически невозможно.
Кроме этих двух параметров есть еще один не менее важный — диаметр подключаемых труб. Если он не будет совпадать с местами соединения на самом радиаторе, то придется менять всю систему. При должном внимании к эти деталям подобрать радиатор не сложно даже на уже установленную систему.
Как подключить батарею
Любая ремонтно-строительная деятельность требует составления конкретного плана и проекта. По проекту отопительной системы будет происходить и подключение самого радиатора. «>»>»>»>»>»>»>»>»>
- Терморегулятор для радиатора отопления: назначение, виды, устройство, монтаж в систему и советы по уходу и ремонту (видео + 105 фото)
- Вертикальные радиаторы отопления — как выбрать идеальный радиатор отопления и особенности его применения (90 фото + видео)
- Мощность радиатора отопления: расчет тепловой мощности и методика расчета отопительных радиаторов (85 фото и видео)
Другой вариант подключения — двухсторонний. Здесь предусмотрена с одной стороны труба ввода, с другой труба вывода.
Самый рациональный вид подключения радиатора в такой системе, когда ввод осуществляется в верхней части, а вывод в нижней. При такой системе можно добиться даже 100% теплоотдачи.
И помните, что при установке важно не только внешнее, но и внутреннее устройство радиатора отопления.

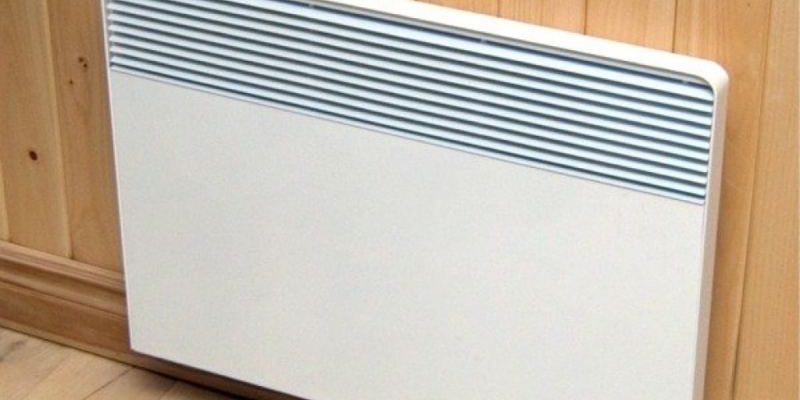

Фото устройства радиаторов отопления
Алюминиевые радиаторы прочно входят в наш быт и активно вытесняют старые чугунные батареи. Они являются самыми эффективными компонентами в системе отопления. Аппараты получили широкое применение при установке новых приборов и замене старых. Как же правильно осуществить сборку и монтаж алюминиевых радиаторов?
Конструкция приборов
Алюминиевые панели отопления состоят из секций, которые изготавливаются из сплавов металла с примесями кремниевых добавок. Такой состав делает прибор намного прочнее к механическим повреждениям и воздействию горячих температур. Металлический сплав не подвержен коррозийным разрушениям. Часто для усиления защиты внутренней поверхности от воздействия отопительной жидкости используется тончайшее полимерное покрытие примерно в 50 мкм.
Радиаторные панели выпускаются обычно в стандартном белом цвете. При желании их можно перекрасить эмалью, выдерживающей воздействие высоких температур. Часто на приборы наносят оригинальное фотоизображение.
Также большинство производителей при личном заказе выпускают оборудование любого цвета и дизайна. Для того чтобы замаскировать их, можно использовать специальные декоративные решетки.
Достоинства алюминиевых приборов отопления
Растущая популярность приборов обусловлена рядом преимуществ их использования в устройстве системы отопления:
- компактны, занимают мало места;
- высокая теплоотдача;
- легкий вес (не затрудняет транспортировку, установку и подключение приборов);
- быстрый нагрев теплоносителем оборудования;
- конвекционный способ обогрева препятствует накоплению пылевых отложений между секциями;
- выгодное соотношение цены и качества;
- привлекательный внешний вид;
- возможность подобрать на заказ радиатор любого дизайна;
- секции покрываются порошковым напылением, которое предотвращает появление коррозии.
Недостатки
Данные приборы, несмотря на все их положительные эксплуатационные качества, имеют свои недостатки. Некачественный теплоноситель и гидроудары, возникающие в результате повышения давления внутри системы отопления, могут привести к поломке и прорыву радиатора. Также низкое качество жидкости вызывает коррозию металла.
Часто оборудование соединяют с трубами из металлов, являющихся антагонистами алюминию, — медь и сталь. Их взаимодействие провоцирует образование ржавчины. Чтобы этого избежать, специалисты рекомендуют при установке в помещении алюминиевых радиаторов использовать проходные пробки из хромированных и никелированных металлов.
Схемы установки
Алюминиевые радиаторы подходят как для двухтрубной, так и для однотрубной разводки. В первом случае подключение подающей трубы и отводящей происходит параллельно, они не зависимы друг от друга и соединяются через конечный прибор системы отопления.
При однотрубной разводке теплоноситель проходит по одной трубе последовательно через все радиаторы, постепенно остывая.
Существует несколько схем подключения алюминиевых приборов:
- диагональное;
- боковое;
- нижнее.
Все схемы различаются между собой не только способом установки, но и качеством теплоотдачи.
Диагональное
Данный способ обвязки применяют в основном для двухтрубных систем отопления, потому что при однотрубной системе теплоноситель заметно теряет тепло по мере прохождения через каждый радиатор.
Недостаток такого подключения кроется в эстетической непривлекательности, так как трубы проходят по верхнему краю отопительных приборов.
Боковое (одностороннее)
Схема схожа с диагональным подключением: подающая горячую воду труба — сверху, отводящая — снизу, но установка производится к патрубкам, расположенным на одной стороне. Важно не перепутать трубы и не поменять их местами.
Данный метод чаще применяется в многоэтажных домах с небольшими радиаторами. Он не годится для приборов с числом секций более 15, так как при большем их количестве дальняя (противоположная месту подключения) сторона агрегата прогревается плохо.
Нижнее
Такое подключение производят к патрубкам, расположенным в нижней части нагревательного прибора. Эта схема монтажа позволяет спрятать трубы отопительной системы под пол, что выгодно с точки зрения дизайна.
Но теплоотдача при такой установке значительно ниже (примерно на 15% меньше номинального значения мощности радиатора).
Общие требования к подключению
Перед монтажом устройства его необходимо правильно собрать. Подробные инструкции обычно прилагаются поставщиком к самому оборудованию.
Сборка радиатора
Порядок действий по сборке прибора следующий:
- вкрутить заглушки и пробки в радиаторе;
- присоединить запорную арматуру;
- прикрепить регуляторы температуры;
- осмотреть ниппели на надежность;
- присоединить воздушные клапаны головками вверх.
Установка прибора
Монтаж алюминиевых радиаторов можно выполнить самостоятельно. Для правильной установки необходимо четко соблюдать все требования и правила. Перед началом работ следует провести расчеты. Прибор должен располагаться на расстоянии от подоконника не менее 10 см, от пола не менее 12 см и от стены не менее 3 см. Затем необходимо прикрепить кронштейны с помощью дюбелей. Отверстия замазываются цементной смесью. Радиатор крепится к стене.
После установки алюминиевого прибора на кронштейны можно приступать к подключению. Для этого понадобится трубный ключ. Перед этим убедитесь, что система отопления отключена. Затяните секции на ФУМ-ленту. Далее к трубам крепится радиатор при помощи сгонов.
После всех проведенных работ по подключению проводится опрессовка устройства. Каждый элемент должен заполняться теплоносителем постепенно, для того чтобы избежать удара давлением внутри радиатора. Упаковочная пленка снимается после завершения подключения. Она защищает прибор от механических повреждений.
Алюминиевые радиаторы следует проверять два раза в год. Рекомендуется также периодически спускать полностью воду на две недели.
</index>
Гляньте это:
Как промыть батареи отопленияПричины популярности электрических масляных радиаторов отопленияИспользование электрических настенных радиаторов отопленияКонструкция электрорадиаторов отопления
- 25 Март 2016Paroc представляет новое премиальное решение PAROC eXtra plus
- 24 Март 2016Новые водонагреватели Bosch с сухим тэном
- 11 Март 2016БИТП от АДЛ — современный продукт для надежных тепловых систем
- 10 Март 2016Новые современные решения от Danfoss
Пеллетные котлы «Пиролиз Мастер» — обзор обновленной линейки и отзывыТОП-5 твердотопливных котлов отопленияТОП-5 комбинированных котлов отопления7 лучших моделей газовых котловКакой утеплитель не грызут мышиОсобенности утеплителя ТехноблокВалерий Залетин, генеральный директор ООО НПК «Мегадор», о перспективах развития российского климатического рынка и немного о себеГенеральный директор ООО «Эксперт Инжиниринг» (торговая марка ИНЕСИС) Т.Л. Саковцева отвечает на вопросы, интересующие читателей
- Калькулятор стоимости энергоносителя для отопления
- Калькулятор стоимости устройства системы отопления
- Расчет тепловой мощности котла
- Расчет стоимости ремонтных работ
- Задать вопрос эксперту
Первое, что нужно сделать — определиться с принципиальной схемой подачи теплоносителя к батарее. Поскольку алюминиевые радиаторы производятся секционного и панельного типа следует отметить, что подключаются они совершенно одинаково.
Виды систем
- Однотрубная система — монтируется один трубопровод, по которому идет подача источника тепла и отток отработавшей жидкости. Лучше применять в случаях, когда устанавливается небольшое количество батарей. Так обычно поступают устраивая отопление квартир, где стояк проходит во всех комнатах. При такой схеме каждый следующий радиатор будет холоднее предыдущего, но уменьшается количество труб, проведенных по помещению.
- Двухтрубная система — наилучший метод устройства, дает возможность сохранения равномерной температуры нагревающей жидкости на всем протяжении схемы. Монтируя такие системы подающую магистраль обычно располагают под уровнем подоконника, а возвратную над плинтусом.
Как лучше подключить радиаторы отопления в том или ином случае рассмотрим ниже, после того, как разберем каждый способ подключения отдельно.
- Боковой — при таком способе подача и обратное течение подводятся с одной стороны. Хорошо работает при обогревающих конструкциях, имеющих до 15-ти секций;
- Диагональный — лучше применять на длинных элементах отопления. Подключение коммуникаций производится к верхнему отверстию с одной стороны и противоположному по диагонали выходу.
- Нижний — наименее эффективный вариант, требует обеспечения большого давления в теплоносителе по всей длине отопительных конструкций. Для сохранения теплоотдачи используют обогреватели с увеличенным количеством секций. Для обеспечения нормальной температуры частных домов применяется только при наличии в системе отопления насоса достаточной мощности.
Общие правила установки радиаторов
К стене батарея крепится специальными кронштейнами. Может быть установлена открытым образом, что наиболее оптимально, утоплена в нишу или закрыта декоративными элементами отделки. Принимая решение, как правильно установить алюминиевый радиатор отопления нужно учитывать, что при закрывании источника тепла возможна потеря до 30% мощности. Сделав такой выбор лучше удлинить отапливающие приборы за счет дополнительных секций.
При любом методе подключения будут задействованы три из четырех отверстий радиатора. Неиспользуемый канал закройте заглушкой.
Две точки соединения с системой будут работать как вход и выход. На третью, обязательно верхнюю, нужно подсоединить кран Маевского, через который производится удаление воздуха после заполнения системы теплоносителем.
Согласно расчетным нормам, устанавливающим, как правильно определить место подключения алюминиевого радиатора отопления необходимо выдержать следующие размеры:
- Между верхней частью батареи и подоконником должно быть свободное пространство не менее 10 см. Если расстояние сделать меньше поднимающийся теплый воздух будет нагревать подоконник, а не отапливать помещение.
- Зазор между полом и отопителем не должен превышать 12 см. С увеличением этого интервала ухудшается обогрев нижней части комнаты.
- Отступить от стены нужно на дистанцию, превышающую 2 см. При меньшем расстоянии невозможен свободный восходящий поток теплых масс воздуха за секциями, в результате тепловая энергия уйдет в стену.
Часто люди, не задумываясь о том, где и как правильно подключить радиатор отопления в квартире или ином помещении снижают КПД этого устройства. При этом потери составят немалую часть драгоценного тепла.
- Установка под выступающим из стены на 3 — 5 см элементом — порядка 4%.
- Размещение в открытой нише — до 7%.
- Частично закрывая решеткой — до 15%.
- Устанавливая решетку на всю площадь нагреваемых деталей — до 30%.
Для бокового и диагонального подключения вход лучше устроить через верхний канал. При подаче теплоносителя снизу до 15% снижается эффективность работы отопления.
Верхняя плоскость батареи должна находиться в горизонтальном положении.
Стараясь соблюдать условия того, как наиболее правильно и удобно подключить радиаторы отопления не забудьте применить кран подачи, имеющий на рукоятке регулировки цифровую или точечную шкалу. Наличие этой опции позволит без труда устанавливать количество поступающей жидкости.
Собирая соединения подающих и отводящих теплоноситель трубопроводов с отводами на радиатор и в точках подключения отапливающих комплектов следует применять краны, позволяющие отсоединить батарею от системы при необходимости ее ремонта или замены. Такой механизм называется «американка».
Прокладка труб, соединяющих радиатор с системой производится после установки секций.
Выбирая, как правильно подключить радиаторы отопления рассмотрим каждое сочетание вида системы и способа подключения отопителей.
Однотрубная система, боковой способ
- На подающую магистраль устанавливаются два тройника. Противоположные выводы ориентируют по трубе, а боковые в сторону батареи. Места их расположения подбираются таким образом, чтобы они соответствовали подводящему и обратному отводам.
- На тройниках монтируются описанные выше краны типа «американка».
- Отвод от запорного устройства, расположенного со стороны притока теплоносителя соединяют со входом батареи.
- От выхода прокладывается труба к оставшемуся крану.
Однотрубная система, диагональный способ
- На центральной коммуникации подачи монтируются два тройника с кранами. Ориентировка осуществляется по предыдущей методике.
- Верхний, ближний к трубе, канал радиатора соединяют с краном со стороны подачи.
- Дальний нижний выход батареи подключается ко второму вентилю.
Однотрубная система, нижний способ
- На стояке, как можно ближе к полу последовательно монтируются два тройника, на оба устанавливаются запорные приспособления.
- От крана подающей стороны трубы по полу или нижней части стены прокладывается отвод до ближнего нижнего входа отопителя.
- Как можно ближе к отводу подачи проводится соединение дальнего нижнего отверстия секций с вентилем обратного течения.
Три предыдущие методы приемлемы только при условии небольшой удаленности от подающего трубопровода. По этой причине профессионалы используют их для решения вопроса как подключить радиатор отопления в квартире, где стояки проходят по каждой комнате.
Двухтрубная система, боковой способ
- На подающей трубе выбирают удобное место, желательно как можно ближе к радиатору, с его внешней стороны (левее или правее) для установки тройника. При определении положения тройника следует учесть необходимость повернуть отвод по направлению входа в батарею с помощью уголка.
- На тройнике монтируется вентиль, как в варианте однотрубной системы.
- От этого крана проводится соединение с верхним входным каналом радиатора.
- Нижнее отверстие на стороне подключения секций, которое в данном случае будет служить выходом, соединяется с трубопроводом возвратного потока по тому же принципу. Для эстетической составляющей конструкции желательно соблюдать аналогию зеркального отражения подающей части схемы.
Двухтрубная система, диагональный способ
- Подключение подачи теплоносителя осуществляется по технологии предыдущего метода.
- Отвод жидкости устраивается через нижний выход, расположенный на противоположной стороне от входа в радиатор. Сохраняется симметричность подключению батареи.
Двухтрубная система, нижний способ
- Подающий и возвращающий трубопроводы прокладываются над плинтусом, по полу или под ним.
- Отвод, по которому поступает теплоноситель подключается к любому из нижних отверстий комплекта секций. Порядок выполнения работы такой же, как в двух предшествующих вариантах.
- На нижний противоположный канал монтируется обратный ток жидкости. Соблюдается принцип зеркальности относительно входящих труб.
Важно
Для того, чтобы не нарушить рассчитанного порядка, как подключить алюминиевые радиаторы отопления нужно соблюдать два условия.
- Устраивая отвод от подающей магистрали к батарее и выход возвратного течения следует обязательно использовать трубы с площадью сечения, указанной производителем секций.
- Диаметр основных подающего и обратного трубопроводов должен превышать диаметр отводов не менее, чем в два раза.
В большинстве случаев нагретая жидкость подается по магистральным сетям сверху. Но иногда, особенно в строениях середины прошлого века, этот порядок может быть нарушен. Перед началом работ уточните направление подвода теплоносителя в местном эксплуатационном учреждении.
Удаление воздуха из радиаторов
При заполнении системы в верхнем, неиспользованном для подключения, углу батареи скапливается воздух, который необходимо удалить. Для этого нужно под предварительно установленным краном Маевского разместить емкость для жидкости и открыть это устройство.
Дождавшись, когда выходящая струя будет ровной, без разбрызгивания и пузырьков воздуха кран следует закрыть. После этого перейти к следующей по цепи батарее и совершить те же действия.
Начинать требуется от радиатора расположенного первым на трубе подачи. Закончив обход пройдите по второму кругу, проверьте весь ли воздух удален. При необходимости продублируйте весь процесс несколько раз.
Теперь, зная, как лучше подключить радиаторы отопления в квартире или доме и внимательно отнесясь к выполнению каждого этапа работ несложно обеспечить желаемые тепло и уют в жилище.
Если у Вас нет достаточного опыта строительных работ, не хватает инструмента или уверенности в своих силах — лучше доверьте столь ответственную задачу профессионалам.
Алюминиевые радиаторы используются довольно часто в качестве отопительных устройств в частных домах и квартирах. Материал прибора обладает высокой теплопроводностью, а производятся они в большом диапазоне габаритных размеров, тепловой мощности соответственно.
Данные отопительные устройства имеют два типа исполнения: литое и секционное. Первые являются более прочными, поскольку в них отсутствуют сварные швы, ослабляющие конструкцию и допускающие возможность протечки теплоносителя. Себестоимость таких изделий выше, что влияет на цену готовых изделий.
Секции алюминиевых радиаторов секционного типа могут соединяться несколькими способами:
- При помощи клея;
- Сварным соединением;
- Специальными крепежными элементами.
Недостатками секционных приборов являются слабая устойчивость к гидроудару, способность выдерживать относительно невысокие давления.
Алюминиевый сплав имеет повышенную чувствительность к качеству теплоносителя в сети. Стенки труб истончаются при использовании рабочего вещества с превышающим значение 7-8 показателем pH.
Проконтролировать данный параметр можно для автономной системы отопления. Если радиатор подключен к централизованной системе, такая возможность отсутствует.
Вид отопительной системы и способ подключения радиатора к ней влияют на количество теплоты, которое будет выделять прибор. Рассмотрим виды систем и варианты подключения к ним приборов отопления.
В многоэтажных домах чаще всего используют однотрубные системы отопления. Их монтаж требует меньше затрат, чем двухтрубные. Радиаторы подключаются друг к другу последовательно, теплоноситель движется в одном направлении: с выхода первого прибора на вход второго и т. д.
Выходной патрубок последнего радиатора в сети соединяется со стояком (в многоэтажных зданиях) либо со входом отопительного котла.
Данный способ подключения имеет следующие недостатки:
- Отсутствие возможности регулировки производительности устройств. Если регулятор будет установлен на одном из устройств в сети, он будет производить регулировку тепловой производительности всей сети.
- Высокие теплопотери рабочего вещества.
- Различное значение количества теплоты, отдаваемого каждым из радиаторов в сети. В последний прибор цепи поступает охлажденный теплоноситель.
В двухтрубных системах отопления предусмотрены два трубопровода: подводящий теплоноситель и обратный. Подключение каждого радиатора производится сразу к двум трубам. Такую схему подключения еще называют параллельной. Температура теплоносителя, поступающего в каждое устройство имеет одинаковое значение.
Регулировка количества тепла, отдаваемого радиаторами, может производиться отдельно, не влияя на всю систему в целом. Полученная система является более сбалансированной, но для ее монтажа требуется большее количество труб, поэтому увеличивается и ее стоимость.
Чаще всего в системах отопления используется обычная вода, но она приводит к коррозии метала элементов, перекрытию прохода накипью и шламом.
Если потребуется отключение системы в зимний период, воду необходимо сливать из системы. При переходе из жидкой фазы в твердую данное вещество увеличивается в объеме, что приводит к разрушению основных элементов отопительной системы.
Поэтому, при проектировании системы отопления уделяют внимание не только мощности радиаторов, но и виду теплоносителя, который должен быть химически нейтральным и иметь низкую температуру замерзания.
Жидкости, которые имеют достаточно низкую температуру замерзания, называют антифризами. Такое свойство данные теплоносители приобретают за счет специальных добавок, одновременно служащих в качестве ингибиторов коррозионной активности жидкости, накипи и отложений.
Существуют три основных недостатка, характерных для алюминиевых устройств:
Алюминиевые радиаторы требуют использования специальных составов с целью продления срока их службы.
Отдать предпочтение антифризу можно, но он обладает некоторыми недостатками:
- Удельная теплоемкость на 115% ниже, чем у обычной воды;
- Имеет свойство сильно увеличиваться по объему под воздействием высоких температур;
- Обладает высокой вязкостью, для нормальной циркуляции потребуется подключение насоса;
- Текучесть антифриза превышает на 50% данный показатель обычной воды, сварные швы и прочие соединительные элементы должны быть герметичными.
- Некоторые антифризы пригодны только для отопительных систем ввиду своей токсичности. Их использование для системы горячего водоснабжения исключено.
Монтаж алюминиевой батареи можно разделить на три основных блока: подготовку к установке, сборку радиатора и подключение к системе водоснабжения.
Прежде, чем произвести подключение радиатора к системе, необходимо выполнить следующее:
- Определить требуемую мощность прибора. Заявленная производителем характеристика может не соответствовать действительности, если температура теплоносителя будет недостаточной. Чтобы получить требуемое количество теплоты производят перерасчет с учетом температуры рабочего вещества и подбирают требуемое число секций.
- Выбрать оптимальное место для установки. Радиаторы отдают тепло окружающей среде двумя способами: конвективным и тепловым излучением. Слишком близкое расположение подоконника недопустимо.
- Выбрать оптимальные крепежные элементы. Для толстых стен подойдут стандартные крепежи, поставляемые в комплекте с радиатором. Кронштейны потребуется приобрести в случае монтажа на тонкую перегородку.
Сборку устройства производят перед его монтажом. Ее последовательность следующая:
- Сборка требуемого числа секций;
- Установка пробок и заглушек;
- Установка терморегулирующей и запорной арматуры;
- Монтаж воздушного клапана, необходимый для спуска скапливаемого воздуха из системы.
Клапан следует устанавливать головкой вверх с усилием затяжки, не превышающей 12 кг. При правильной установке данного элемента его закрытие производится непосредственно после спуска воздуха из системы.
Непосредственно перед монтажом радиатора необходимо выполнить разметку для кронштейнов и установить их. При этом нужно учесть:
- Оптимальное расстояние радиатора от подоконника, пола и стен (10 см, 12 см и 3-5 см соответственно);
- Способ подвода рабочего вещества;
- Вариант установки — специальная ниша;
- Наличие тепло отражателя (экрана).
По разметке высверливают отверстия, крепят кронштейны при помощи дюбелей, устанавливают на них радиатор. С помощью уровня следует убедиться, что устройство установлено точно горизонтально. Далее производят подключение трубопроводов к прибору, на входе которого установлен термостат, кран или запорный вентиль.
Следует помнить, что при быстром впуске теплоносителя возрастает риск гидроудара. Поэтому запорную арматуру открывают плавно.
Ввиду низкого качества рабочей среды централизованной системы отопления, срок службы алюминиевых приборов меньше, чем у устройств другого типа. Это связано с физическими характеристиками алюминия, который подвергается воздействию теплоносителя.
- Увеличенное газообразование, способное поднять давление внутри устройства до критического, вызвать течь. (Чтобы этого избежать, не следует перекрывать оба крана одновременно, и можно установить воздухоотводчик автоматического действия).
- Изнашиваемость труб из-за высокого коэффициента температурного расширения алюминия.
- Слабая коррозионная стойкость материала, из-за чего снижается срок эксплуатации.
Вывод следующий: подключать алюминиевые приборы к центральному отоплению можно, но срок их службы будет несколько меньшим, чем при подключении к индивидуальному отоплению.
Если фактическая тепловая мощность установленного и подключенного прибора оказалась недостаточной, может потребоваться установка дополнительных секций. Рассмотрим, как это можно осуществить.
Последовательность действий при разборке устройства:
- Перекрыть циркуляции теплоносителя, сбросить давление;
- Отвинтить и снять соединительные муфты у входа и выхода устройства;
- Снять радиатор с крепежей;
- Слить рабочее вещество, уложить лицевой поверхностью вверх на плоской поверхности;
- Извлечь фильтр, промыть его;
- Разъединить секции, которые чаще всего соединены между собой специальной ниппель-гайкой.
- Произвести замену деформированных прокладок из металла (силиконовые прокладки требуют замены в обязательном порядке).
Чтобы соединить две секции прибора между собой, необходимо выполнить следующие действия:
- Торцевые отверстия для соединения необходимо освободить от заглушек;
- В месте, где на ниппель-гайке отсутствует резьба, установить прокладку;
- Совместить секции так, чтобы ниппель-гайка попала в отверстие;
- Выполнить затяжку крепежного элемента.
Ниппель-гайки, расположенные сверху и снизу затягивают поочередно на одинаковое число витком. Таким образом удастся избежать повреждения резьбы.
<index>
Алюминиевые радиаторы пользуются наибольшей популярностью у владельцев малоэтажных загородных или частных домов. В принципе, в этом и заключается их предназначение. Если сравнивать алюминиевые радиаторы с чугунными, то первые обладают более высоким уровнем отдачи тепла. Есть, правда, и один существенный недостаток у таких радиаторов. Состоит он в том, что для них должен быть использован теплоноситель более высокого качества.
Алюминиевый радиатор отопления
Также многие алюминиевые радиаторы отопления не способны выдержать высокое давление. Правда, более высокое давление встречается в многоэтажных домах, поэтому для зданий с одним или двумя этажами алюминиевые радиаторы подойдут лучше всего. Владельцев таких радиаторов будет рано или поздно волновать вопрос, как подключить алюминиевые радиаторы отопления?
Для того чтобы подключить радиаторы из алюминия, необходимо действовать таким же образом, как в случае с подключением других радиаторов, относящихся к категории секционных приборов.
Размеры радиаторов из алюминия и методы их подсоединения к трубам, сборка алюминиевых радиаторов отопления и разборка алюминиевых радиаторов отопления – все это соответствуют одним и тем же нормам и правилам подключения большинства батарей колончатого типа. Алюминиевые радиаторы можно купить в качестве замены радиатором из чугуна или биметаллическим батареям.
Технические характеристики алюминиевых радиаторов
Перед тем, как приобрести радиатор из алюминия, необходимо удостовериться в том, что его технические параметры подойдут для той отопительной системы, к которой планируется подключение алюминиевых радиаторов отопления. Если сравнить алюминиевые радиаторы с изготовленными из чугуна или биметаллическими, то последние считаются более универсальными. Их можно использовать в различных отопительных системах. Однако они входят в более дорогую ценовую категорию.
Отопление частного дома алюминиевыми радиаторами
В основном, ограничения для радиаторов из алюминия обусловлены тем, что для них нужен более качественный теплоноситель и не такое высокое рабочее давление. Трубы, используемые в отопительной системе, также играют немаловажную роль. Алюминиевые радиаторы отопления, расчет не идет на такое высокое давление, как, например, на радиаторы из чугуна или биметаллические батареи.
Рекомендуем к прочтению:Алюминиевые радиаторы отопления: технические характеристики
В домах частного плана с одним, двумя или тремя этажами рабочее давление редко превышает 4 атмосферы, поэтому для малоэтажек алюминиевые радиаторы подойдут наиболее удачно.
Во многих европейских странах алюминиевые радиаторы пользуются большей популярностью, чем другие типы, так как довольно большое количество живет в зданиях с небольшим количеством этажей. К тому же, такие радиаторы считаются наиболее экономичными.
Схемы и методы подключения радиаторов отопления из алюминия
Самым популярным типом подключения подобных радиаторов считается метод диагонального подключения. Алюминиевые радиаторы отопления, схема подключения предполагает, что подключив радиаторы таким образом, можно добиться наиболее высокой отдачи тепла. Подключение бокового типа или нижнего не так эффективно, что касается теплоотдачи.
Варианты подключения радиатора отопления
Для подключения радиаторов из алюминия потребуются некоторые определенные детали. Во время покупки радиаторов отопления вам должны предложить и один из наборов деталей. Такой комплект должен включать следующие элементы:
- Левые проходные гайки в количестве 2 штуки;
- Кран Маевского необходимого диаметра;
- Правые проходные гайки в количестве 2 штуки, диметр этих гаек должен совпадать с диаметром патрубков радиатора;
- Заглушку, которая подойдет к размеру диаметра внутренней проходной гайки.
Помимо вышеперечисленных деталей, потребуются несколько кронштейнов, без которых не произойдет установка алюминиевого радиатора отопления. Они могут не входить в комплект, и тогда их придется приобрести самостоятельным образом. Для каждой модели отопительного радиатора потребуется подобрать свой тип крепления. Как разобрать алюминиевый радиатор отопления, как производить монтаж алюминиевых радиаторов отопления – можно посмотреть на видео.
Рекомендуем к прочтению:Алюминиевые радиаторы
Дополнительные работы, которые могут возникнуть при подключении отопительных радиаторов
Подключая радиатор из алюминия, можно использовать не только американки для обвязки, но и дополнительные краны. С помощью таких кранов можно будет полностью отключить отопительный радиатор в случае выполнения различных работ по отделке или замены некоторых компонентов отопительной системы. Один кран добавляется на байпасе, а второй устанавливается на самом радиаторе. Таким образом, обеспечивается, хоть и простая, схема регулировки температурного режима отопительных радиаторов. На отопительной батарее также должен присутствовать байпас.
Если необходим комплексный и более полноценный вариант, то потребуется использовать такое устройство, как термостат. Такое устройство будет поддерживать необходимый температурный режим автоматическим образом.
Термостат на батарее отопления
Нужно учесть тот факт, что такие дополнительные компоненты не входят в общую стоимость замены или установки радиаторов отопления.
Хороший термостат по цене может быть дороже самого радиатора отопления.
Именно поэтому простая схема регулировки температуры пользуется большей популярностью, чем термостаты или другие похожие приборы.
Конечно, очень важным моментом является расчет алюминиевых радиаторов отопления. От этого будет зависеть эффективность будущей отопительной системы. Поэтому перед приобретением следует позаботиться о том, как рассчитать алюминиевые радиаторы отопления. Когда вы тщательно просчитаете и приобретете алюминиевые батареи отопления, установка их будет целесообразной.
</index>Используемые источники:
- https://otopleniehouse.ru/ustrojstvo-radiatorov-otopleniya/
- https://x-teplo.ru/otoplenie/batarei-radiatory/podklyuchenie-alyuminievyx.html
- https://pechiexpert.ru/kak-pravilno-podklyuchit-alyuminievyj-radiator/
- https://proradiatory.ru/alyuminievye/ustanovka-podklyuchenie/
- https://otoplenie-doma.org/kak-podklyuchit-alyuminievye-radiatory-otopleniya.html
