Как правильно осуществить монтаж стальных панельных радиаторов?

Один из этапов монтажа отопительной системы в квартире или частном доме – установка батарей отопления с подключением к магистралям. Указанную операцию лучше выполнять перед прокладкой труб, так проще сделать аккуратные радиаторные подводки. Остальные нюансы монтажных работ мы раскроем в подробной инструкции, как правильно установить радиатор отопления своими руками.

Выбор отопительных приборов по типу и мощности

Если вы еще не приобрели батареи, то перед установкой нужно выбрать радиаторы отопления из 4 разновидностей, имеющихся в продаже:

1. Секционные алюминиевые. Производятся из легкого сплава – силумина (алюминий + кремний) в виде ребристых секций, окрашенных термостойким полимерным составом.
2. Биметаллические обогреватели изготавливаются двух видов – секционные и монолитные, хотя внешне готовые батареи выглядят одинаково. Конструкция: внутрь каждой секции из силумина заделан каркас из стальных труб.
3. Чугунные приборы отопления – дизайнерские и советского образца – бывают только секционными.
4. Стальные радиаторы свариваются из штампованного металла (панельные) либо изготавливаются методом литья (трубчатые).

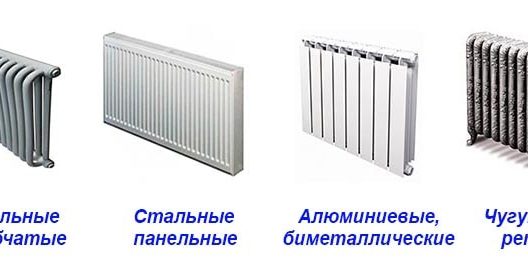

Примечание. Кроме изображенных на фото обогревателей, существуют медные и плинтусные конвекторы. В водяных системах применяются довольно редко.

Тип отопительных приборов выбирайте по двум критериям: цена и внешний вид, соответствующий интерьеру комнат. Одна оговорка: для системы автономного отопления частного дома подойдут любые батареи, а в квартиру с централизованным теплоснабжением – радиаторы, выдерживающие давление 12 Бар. Как выбирать обогреватели, детально рассказывается в отдельной инструкции.

Теплоотдача батарей и регистров прописана в технической документации производителя. Согласно действующим нормам, мощность радиаторных секций указывается при разнице температур теплоносителя и комнатного воздуха 70 °C.

Например, температура помещения составляет 20 градусов, воды в трубах – 90 °C, тогда секция отдаст примерно 180 Вт теплоты. Поскольку теплоноситель редко нагревается до 80—90 °C, реальная теплоотдача выйдет гораздо ниже. Отсюда вывод: берите радиаторы с запасом 80—100%. Упрощенные способы расчета мощности описываются в нашем материале и на видео:

Почти все типы батарей предлагаются в 2 исполнениях – с боковым или нижним подключением. Здесь выбор зависит от способа прокладки труб и устройства подводок. Значит, перед установкой надо рассмотреть вопрос…

О способах подключения радиаторов

Схему присоединения нужно продумать заранее, от этого зависит положение отопительного прибора на стене. Пример: установка батарей с нижним подключением подразумевает монтаж гарнитуры с кранами, занимающей до 10 см места под обогревателем. Представьте, что над плинтусом проложены 2 линии двухтрубной системы, тогда при низком подоконнике радиатор просто не войдет в нишу.

Пример второй: вы решили самостоятельно произвести замену – снять в квартире старую чугунную «гармошку» и установить современный прибор. Железные трубы разводки не дадут реализовать нижнее присоединение – только боковое. Чтобы выставить радиатор посередине окна, придется нарастить подводки из полипропилена или металлопластика.

Способы подключения батарей:

1. Боковой разносторонний (диагональный). Теплоноситель подается через верхнее отверстие, выходит из нижнего с противоположной стороны, равномерно протекая по внутренним каналам. Теплоотдача максимальная, радиатор работает эффективно.
2. Боковой – обе подводки присоединяются с 1 стороны. Теряется примерно 10% тепловой мощности, поскольку дальняя часть батареи прогревается хуже.
3. Нижняя разносторонняя схема применяется в горизонтальных однотрубных системах типа «ленинградка». Эффективность прибора снижается на 10—20% в зависимости от давления, создаваемого циркуляционным насосом.
4. Чисто нижняя подводка теплоносителя не уступает диагональной благодаря конструктивной особенности – через первый вертикальный канал вода поднимается в верхнюю зону радиатора, а потом расходится по остальным протокам и собирается внизу.

Схемы с боковым подсоединением чаще реализуются в традиционных системах – двухтрубных или однотрубных (кроме ленинградской), которые монтируются открыто. Нижняя подводка – более современный вариант, трубы от котла прокладываются в полу, выходя непосредственно под батареей.

4 вида радиаторной арматуры

При запуске водяного отопления систему нужно балансировать, во время эксплуатации выполнять ремонт и промывку радиаторов. Для решения этих задач используется следующая запорно-регулирующая арматура:

• балансировочный вентиль;
• кран шаровой;
• клапан термостатический с термоголовкой;
• гарнитура для нижнего подведения труб.

Важный момент. При монтаже батарей отопления всегда используйте краны с американками – прямые и угловые. Соединение с накидной гайкой позволит в любой момент снять обогреватель без опорожнения трубопроводной сети.

Как правильно устанавливать радиаторную арматуру:

1. При соединении отопительного прибора с централизованным отоплением ставьте 2 шаровых крана, балансировочный вентиль не понадобится. Вариант второй: на подающей линии можно предусмотреть клапан с термоголовкой для автоматического регулирования температуры воздуха в комнате.
2. Радиаторы в частном доме подключаются так: на входе шаровой кран, на выходе – балансировочный вентиль. Если хотите регулировать проток автоматически, вместо входного крана ставьте термоголовку.
3. Для нижнего присоединения используйте специальную гарнитуру со встроенным балансовым вентилем от фирм Danfoss, Herz Armaturen, Oventrop. Есть модели под установку терморегулятора.

При замене батареи в квартире не забудьте предусмотреть байпас для прямого протока воды по стояку. Последний радиатор индивидуальной отопительной сети загородного дома оснастите 2 отсекающими кранами, балансировать его не придется.

Расположение и высота установки батарей

Радиаторы следует устанавливать в местах наибольших теплопотерь:

• традиционное месторасположение – под окном, посередине светового проема (если смотреть по вертикали);
• в коридоре неподалеку от входной двери;
• на лестничных площадках;
• возле холодных стен жилых комнат без оконных проемов.

Пояснение. Когда батарея установлена в подоконной нише, восходящий конвекционный поток смешивается с охлажденным воздухом от окна. Если вместо наружной стены в помещении сделаны витражи, лучше вмонтировать в пол водяные либо электрические конвекторы.

Если монтаж радиаторов отопления ведется под окнами, выдерживайте следующие минимальные отступы:

• от наружной стены – 2.5 см;
• от подоконника – 50 мм;
• от пола – 60…200 мм в зависимости от вида отопительного прибора и способа его подключения.

В отличие от алюминиевых и биметаллических батарей, глубина стальных панельных радиаторов колеблется в широком диапазоне – от 6 см (тип 10) до 160 мм (тип 33). Чем толще батарея, тем больше воздуха она способна пропустить и нагреть. Значит, нужно обеспечить подвод воздуха снизу и отвод теплого потока сверху обогревателя. Монтажные схемы стальных панелей разных типов приведены на чертеже.

Рекомендация. Не советуем полностью зашивать радиатор после установки, делая 2 конвективных проема с решетками. Вы потеряете весь инфракрасный тепловой поток, а это минимум 20% мощности батареи. Зато воздух под обшивкой нагреется до 30—40 °C, из-за разницы температур между улицей и нишей вырастут потери тепла.

Инструкция по монтажу

Чтобы повесить и подключить батарею к трубам отопления, подготовьте такие комплектующие и материалы:

• крюки с пластиковыми дюбелями для крепления радиатора к стене – минимум 3 шт.;
• 2 футорки (боковые пробки) с правой трубной резьбой, обозначены латинской буквой D;
• 2 футорки с левой резьбой, маркировка – S;
• 1 ручной воздухоотводчик (кран Маевского) с ключом;
• 1 заглушка;
• уплотнительная силиконовая нить или лен;
• кран, вентиль балансировочный, термостатический клапан, гарнитура – согласно схеме;
• полипропиленовые, металлопластиковые либо полиэтиленовые трубы внутренним диаметром 10—15 мм на подводки.

Количество креплений зависит от величины отопительного прибора. Алюминиевую батарею до 10 секций надо крепить на 3 крюка или специальных кронштейна – 2 сверху, 1 снизу. В остальных случаях применяется 4 крепления.

Стальные панели продаются в сборе, подвесные кронштейны идут в комплекте. Тяжелые чугунные радиаторы напольного монтажа оснащаются ножками.

Из инструментов вам понадобится:

• электродрель и сверло, соответствующее твердости стены;
• отвертка либо шуруповерт;
• уровень строительный;
• ключ газовый;
• рулетка, карандаш.

Предварительная сборка

Радиаторные секции стягиваются между собой ниппелями – металлическими сгонами, на которых нарезана левая и правая резьба (на половину длины). Для соединения нужен длинный ключ с насадкой под ниппель, в домашнем хозяйстве такого не найдется. Отсюда совет: попросите скрутить секции прямо в магазине.

Секционную батарею собирайте в таком порядке:

1. Зачистите площадки вокруг боковых отверстий.
2. Закрутите с торцов 4 футорки, аккуратно подтяните их газовым ключом. Обратите внимание: пробки с обычной резьбой должны закручиваться в правые торцы радиатора, с левой резьбой – в левые (если смотреть на лицевую сторону изделия).
3. Неиспользуемый нижний выход закройте заглушкой из комплекта.
4. Пользуясь уплотнительным материалом, запакуйте и вкрутите в верхний канал кран Маевского.
5. В оставшиеся 2 отверстия установите ответную часть американок, отсоединенных от кранов.

Важный момент. Элемент американки с накидной гайкой не нужно заворачивать внутрь футорки до упора. Иначе гайка не отодвинется от края и не даст присоединить сам вентиль. Для вкручивания понадобится специальный внутренний ключ, но при желании можно обойтись мощными пассатижами.

После монтажа американок прикрутите вентили и затяните (пока от руки). Панельные обогреватели сборки не требуют, разве что придется установить воздухоотводчик. Пленку с корпуса не снимайте – она защитит покрытие от случайных повреждений.

Как разметить крепление радиатора

Начинаем с подготовки – убираем мешающие предметы, отдираем старые обои (на их место можно приклеить отражающий экран из фольги), производим демонтаж старой батареи в случае замены. Будьте внимательны, не отрежьте болгаркой резьбу на стальных трубах разводки. Лучше почистить ее металлической щеткой и распаковать муфтовое соединение, открутив гайку.

Справка. Если в силу разных причин резьба пришла в негодность, придется искать комплект трубных лерок и нарезать витки по новой. В открытых системах отопления, работающих под атмосферным давлением, допускается применение обжимных соединительных муфт типа GEBO.

Как сделать правильную разметку под батарею:

1. Определите середину оконного проема и обозначьте его на стене вертикальной линией.
2. Отступив от подоконника 7—10 см, прочертите горизонталь с помощью уровня. Эта линия обозначает положение верхнего торца радиатора.
3. Измерьте расстояние от центра собранной батареи до точек подвеса, отложите его на горизонтали в обе стороны от вертикальной линии. Секционный обогреватель можно приставить к стене и сделать метки напротив двух крайних стыков.
4. Выясните размер от верхней панели до точки крепления радиатора, отложите это расстояние вниз от предыдущих меток. Получите верхние точки сверления.
5. Точки нижних подвесов определяются легко: отступите вниз еще 50 см – это стандартное межосевое расстояние обогревателей. Бывают и другие размеры – 300, 600 мм и так далее.

Перед разметкой обязательно проверьте горизонтальность подоконника. Если он стоит неровно, а вы повесите батарею по уровню, то со стороны будет казаться, что именно радиатор закреплен криво. Тогда нужно ориентироваться по наклону подоконника.

Момент второй: чтобы воздух уходил через кран Маевского, обогреватель устанавливается с небольшим уклоном. Сторона прибора, где находится воздухосбрасыватель, приподнимается буквально на 1–2 мм, визуально такой перекос останется незаметным.

При замене радиатора с подключением к существующим трубам придется замерять их положение относительно подоконника, потом привязываться по высоте. Как это делается, покажет мастер на видео:

Завершающий этап

Окончательная установка радиаторов отопления ведется по простым правилам:

1. Просверлите отверстия, забейте дюбели и прикрепите подвесы. Крюки для секционных приборов вкручиваются с учетом наименьшего отступа 25 мм.
2. Подвесьте батарею на кронштейны и примерьте подводки. Для удобства начертите линии на стене.
3. Снимите радиатор и выполните предварительные работы – пробейте борозды для скрытой прокладки, подключите подводки к магистралям, наклейте отражающий экран.
4. Окончательно установите отопительный прибор, подсоедините трубы и затяните американки.


Для успешного заполнения системы теплоносителем отсекающие краны и вентили оставьте открытыми. Ручной воздухоотводчик должен оставаться закрытым, он используется в процессе закачки воды или антифриза.

При замене радиатора центрального отопления в разгар сезона необходимо перекрыть весь стояк. По окончании монтажа краны на входе батареи закройте, потом подайте воду в стояк. Когда шум теплоносителя затихнет, медленно открывайте сначала верхний кран, потом нижний. Спустите воздух из батареи.

Как подвесить батарею на утепленную стену

Иногда домовладельцы утепляют внешние стены изнутри слоем пенопласта либо экструдированного пенополистирола толщиной 50 мм. При установке радиаторной батареи возникает проблема – штатные крюки слишком коротки, а более длинные испытывают консольную нагрузку и гнутся. Понятно, что крепиться к пенопласту нереально, только к стене.

Простое решение предлагает наш эксперт Виталий Дашко в своем видео. Технология монтажа батареи такая:

1. Размечаем точки крепления по вышеизложенной инструкции.
2. Берем деревянный брус 5 х 5 см (или по толщине утеплителя) длиной 600 мм либо по размеру кронштейна для стального радиатора.
3. Вырезаем в пенопласте вертикальное углубление, вставляем туда брус и прикручиваем к стене любым крепежом – дюбелями, анкерами, нагелями.
4. Ставим отопительный прибор на штатные подвесы, прикрепленные к брускам.

Смотрим видеоролик по установке радиатора на утепленную стену:

Заключение

Для установки радиаторов отопления своими руками не нужно проходить какое-то специальное обучение либо иметь профильное образование. Достаточно запомнить нюансы монтажа, посмотреть несколько видео от опытных мастеров и можно приступать к работе. Единственное предостережение: батареи следует крепить надежно, особенно чугунные. Просадка или обрыв кронштейна приведет к вытеканию теплоносителя, иногда довольно горячего 😊.

Рано или поздно любой радиатор отопления придётся менять. Такое случается, если он вышел из строя, начав протекать. Либо если на его внутренней поверхности за много лет эксплуатации скопилось такое количество известковых отложений, что он не справляется с функцией обогрева. При этом требуется качественная установка радиаторов отопления, отвечающая нормам, установленным СНиП.

Что нужно знать о монтаже радиаторов отопления

В частном доме монтаж может выполнить хозяин. Даже если при запуске системы обнаружится течь, несложно отключить индивидуальное отопление для устранения недоделок. В многоэтажных домах всё сложнее. Если в местах стыка труб и радиаторов теплоноситель начнёт прокапывать спустя 2-3 недели после начала отопительного сезона, сложно отключить систему отопления всего дома. К тому же пострадают соседи из-за отсутствия отопления или из-за затопления.

Специалисты-сантехники знают, как правильно установить радиаторы отопления в квартире, поэтому лучше доверить выполнение этой работы им.

Даже если после запуска системы случится авария, они будут нести ответственность за произошедшее. Им придётся её устранить за собственные средства, а также оплатить ущерб, причинённый жильцам. Если осуществляемая мастерами установка радиаторов отопления цена на которую оказалась слишком высокой, потребителю не по карману, работу придётся делать самостоятельно. Для этого нужно ознакомиться с инструкцией, прилагаемой к новому отопительному прибору, изучить схему монтажа.

Перед тем, как выполнить монтаж радиаторы отопления своими руками, ознакомьтесь со следующими нормами СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование»:

• расстояние от радиатора до пола должно быть не менее десяти сантиметров, до стены – 3-5 см, до подоконника – пять и более сантиметров;
• длина отопительного прибора должна составлять 50-75% ширины окна, под которым он крепится;
• центральная вертикальная ось батареи должна примерно совпадать с аналогичной осью окна. Допустимое отклонение составляет 20 мм. Эта норма не обязательная, а рекомендуемая;
• также правильная установка радиатора отопления предполагает монтаж прибора в местах наибольшей циркуляцией воздуха (под окном, недалеко от дверей);
• допускается снизить расстояние от устройства до стены до 2,5 см, если покрыть её поверхность теплоотражающим экраном, который содержит слой фольги. Благодаря нему тепло будет отталкиваться от поверхности стены, а не поглощаться ею. В результате таких мер воздух прогреется сильнее, а экономия тепла составит до пятнадцати процентов.

После покупки радиатора отопления монтаж выполняется в зависимости от вида системы и схемы подключения.

Виды систем отопления

От вида системы отопления в квартире или доме напрямую зависит уровень теплообеспечения. По схеме подключения труб можно выделить 3 вида систем: однотрубная, двухтрубная система и с использованием коллектора.

Однотрубная система

Однотрубная монтируется так, что теплоноситель поступает по одной трубе (последовательно) в каждый радиатор, после чего по ней же остывшим возвращается в котёл. Такая система является самой простой для монтажа. Повсеместно установлена в многоэтажных домах. Её недостаток состоит в том, что каждый следующий радиатор получает всё более остывший теплоноситель, и хуже прогревает помещение. Также отсутствует возможность локального ремонта одной батареи. При его необходимости придётся отключать весь стояк.

Двухтрубная система

Двухтрубная система отопления предполагает поступление горячего теплоносителя к каждому радиатору по отдельности (параллельное соединение), по одной трубе. Таким образом, все они прогреваются до одной температуры. А остывшая жидкость поступает в отдельную обратную трубу и перемещается в котёл для повторного нагрева. В этом случае правила установки радиаторов отопления упрощаются. Ведь для замены возможно отсоединение от системы только одного старого радиатора.

Коллекторная система

Коллекторная система очень сложная. Она предназначена для коттеджей. Предполагает большой расход труб, так как к каждой батарее подводятся отдельные трубы. Такую систему могут монтировать только профессионалы.

Схемы подключения

Перед тем, как самостоятельно установить радиатор отопления, определитесь с методом его подключения к сети. Чаще всего используются такие схемы:

1. Боковая (односторонняя) схема установки радиаторов отопления, при которой труба, подающая горячий теплоноситель, подсоединяется к верхнему патрубку отопительного прибора. Отводящая труба стыкуется с нижним. При этом обеспечивается высокая теплоотдача. При подсоединении наоборот, когда подающую трубу подсоединяют снизу, а отводящую – сверху, теплоотдача существенно снижается. Такое подключение в однотрубной системе требует монтажа перемычки, облегчающей работу системы.
2. Второе, диагональное подключение радиатора отопления заключается в следующем. Труба, подающая горячий теплоноситель, соединяется с верхним патрубком батареи, а «обратка» подключается внизу, на противоположном боку отопительного устройства. Такое подключение целесообразно, если батарея длинная, и имеет большое количество секций. Диагональная схема гарантирует максимальную теплоотдачу. Но если подающую трубу подключить снизу, а отводящую – сверху, теплоотдача снизится на 6-10%.
3. Последний способ – подключение радиаторов отопления нижнее – применяется, когда потребитель желает скрыть трубы отопления в стене, в полу или у его поверхности. При ней прямая и обратная труба подключаются снизу радиатора, но с разных его сторон. Такая схема подключения (иначе называется «ленинградкой») характеризуется эстетичностью, а также низкой теплоотдачей. Потери тепла составляют до 15%.

Можно поинтересоваться у специалистов тем, сколько стоит установить радиатор отопления, и, возможно, согласиться на их услуги. Опытные мастера подскажут, какую схему подключения выбрать, и какие понадобятся вспомогательные элементы для монтажа.

Монтаж

Выполняется в любое время года. Нельзя устанавливать в системе с естественной циркуляцией жидкости более двенадцати секций батарей, а с искусственной – более 24. Перед монтажом нужно приобрести паклю или уплотнительную ленту, герметик, запорную и терморегулирующую аппаратуру, а также крепёж из соответствующего материала, например, кронштейны определённой длины, сгоны разного размера. Размер резьбы сгонов должен соответствовать размерам батарей и труб.

Поскольку дополнительные детали недёшевы, а стоимость монтажа радиаторов отопления также нельзя назвать низкой, наём специалистов может быть проблематичным. К тому же эта работа включает и демонтаж радиаторов отопления цена за который хоть и не высока, но всё же влияет на общую стоимость. А поэтому демонтаж в любом случае лучше выполнить самостоятельно, чтобы не переплачивать.

Для этого сначала сливают теплоноситель из одного радиатора, который меняется, если его можно локализовать, перекрыв вентили на входе; или из всей однотрубной системы. При производстве работ в многоквартирном доме следует обратиться в жэо, чтобы его сотрудники спустили воду из стояка, на котором производится замена. После этого можно снять старый радиатор.

Чтобы установить радиатор отопления самостоятельно, предварительно нужно установить на нём запорно-регулирующую аппаратуру.

А также монтировать кран Маевского, с помощью которого впоследствии будет возможно выпускать воздух из батарей. На стене устанавливают кронштейны, предварительно тщательно разметив место для установки. Считается, что для монтажа среднего по размеру радиатора понадобится 2-3 кронштейна для удерживания его верхней части, и 2 для фиксации нижней.

Крепёж выравнивают по уровню, и устанавливают на него батарею. Если кронштейны установлены правильно, она должна плотно прилегать к опорам, не шататься. Небольшая мелочь: прибор отопления устанавливается с маленьким уклоном (0,3 см на каждый метр его длины) так, чтобы возле самой верхней точки располагался кран Маевского. Собственно монтаж радиатора отопления цена которого снижена благодаря самостоятельной установке, начинается с того, что из батареи выкручивают заглушки.

Если система однотрубная, устанавливают байпас с вентилем. При двухтрубной системе подсоединяют только сгон, на котором установлен вентиль. Затем сгоны соединяют с трубами. Для этого нужны динамометрические ключи. Их придётся купить, что повысит стоимость установки радиатора отопления, но и без них не обойтись. Они позволят не переусердствовать при затягивании гаек и других крепёжных деталей, так как в инструкции к каждому вспомогательному элементу указан допустимый динамометрический момент.

Слабое соединение также опасно из-за возможности протечек. Стыки герметизируют паклей, смоченной масляной краской, или специальным уплотнителем. Также их можно сварить. После монтажа соединения нуждаются в опрессовке. Её выполнит вызванный сантехник, так как покупать опрессовочный инструмент дорого. В конце работы нужно произвести пробный запуск системы, и, при необходимости, сразу устранить недоделки.

Ознакомившись с тем, как правильно устанавливать радиаторы отопления, стоит задуматься, нужно ли делать эту работу самостоятельно. Если нет навыков монтажа отопительных приборов, лучше нанять профессионалов, предварительно узнав цены на установку радиаторов отопления в населённом пункте, где они будут монтироваться.

Если устанавливаются алюминиевые или биметаллические радиаторы, оставьте их в упаковке до окончания монтажа, чтобы при случайном ударе не повредить поверхность. Примечательно, что монтаж радиаторов отопления чугунных также имеет свои особенности. Они тяжёлые, поэтому требуют установки большего числа кронштейнов. К тому же эти детали должны глубже заделываться в стену, особенно если она кирпичная.

Если стена сделана из гипсокартона, тяжёлая батарея не навешивается на неё, а устанавливается на специальные напольные подставки, а пара настенных кронштейнов нужна для предотвращения падения конструкции. Кроме того, если монтируемый прибор – чугунный, то его соединение с трубами выполняется сварочным аппаратом. То есть, в этом случае установка радиаторов отопления газосваркой используется практически всегда, и этим не нужно пренебрегать.

Из всего выше указанного следует, что монтаж батарей отопления может быть достаточно простым, если изначально хорошо к нему подготовиться, и изучить все прилагающиеся к устройству инструкции. После выполнения всех процедур в установленной последовательности система отопления будет долговечной и прослужит не одно десятилетие.

<index>

Чтобы в доме было тепло, следует грамотно выполнить монтаж отопительной системы. При этом важно не только качественно реализовать необходимый комплекс работ, но и правильно подключить все элементы обогрева. Стоит обязательно учесть действующие нормы на количество нагревательных элементов для помещения определенной площади. При желании все можно сделать своими руками.

Требуется ли сборка?

Если радиаторы поставляются в собранном виде достаточно установить заглушки и кран Маевского. Большинство моделей имеет четыре отверстия, располагающихся по четырем углам корпуса. Их используют для подключения магистралей отопления. При этом может быть реализована любая схема.

До того как начнется монтаж системы, необходимо лишние отверстия закрыть, используя специальные заглушки или воздухоотводящие краны. В комплект поставки батарей входят переходники, которые необходимо вкрутить в коллекторы изделия. К этим переходникам в будущем следует подключить различные коммуникации.

Сборные модели

Сборку батарей стоит начать с укладывания изделия целиком или его секций на ровную поверхность. Лучше всего на пол. До этого этапа стоит определиться, какое количество секций будет установлено. Существуют нормы, позволяющие определить оптимальное количество.

Соединение секций осуществляется с помощью ниппелей, имеющих две внешних резьбы: правую и левую, а также выступ под ключ. Ниппели следует закрутить в два блока: вверху и внизу.

Собирая радиатор, следует обязательно использовать прокладки, поставляемые в комплекте с изделием.

Необходимо следить за тем, чтобы верхние грани секций были правильно расположены – в одной плоскости. Допуск составляет 3 мм.

Особенности установки различных видов

Материал, из которого изготавливается конкретный отопительный элемент, предъявляет определенные требования к его монтажу. Если чугун не боится серьезного механического воздействия, то другие требуют особой аккуратности.

Чугунная классика

Чугунные радиаторы по-прежнему остаются актуальными. Особые характеристики материала, используемого при их изготовлении, позволяют эффективно обогревать помещение любой площади за счет медленного остывания.

Чтобы выполнить монтаж такого отопительного элемента правильно, до подключения следует:

• разобрать готовое изделие на секции;
• протянув все ниппели, собрать изделие в обратной последовательности.

При выполнении монтажных работ стоит учитывать вес изделия и состав материала, из которого был построен дом. Монтаж обогревательного элемента можно производить исключительно на кирпичные и бетонные стены. Установка батареи около гипсокартонной стены производится на напольную подставку.

Современные модели

Такие изделия отличаются малым весом и повышенной хрупкостью. Для них стоит обязательно предусматривать кран Маевского.

В процессе выполнения монтажных работ не стоит снимать упаковку для исключения деформирования поверхности.

Как будем подключать?

Схема подключения радиаторов может быть различной. От того, какому варианту будет отдано предпочтение, зависит уровень теплоотдачи и комфортность нахождения в квартире. Неправильно выбранная разводка может на 50% снизить мощность системы отопления.

Боковое

Наибольшее распространение получила односторонняя боковая схема, отличающая наибольшим показателем теплоотдачи. В этом случае трубу, подводящую теплоноситель, соединяют с верхним патрубком, а отводящую с нижним.

Если сделать наоборот, эффективность обогрева помещения снизится практически на 7%. Для подключения многосекционных радиаторов такая схема не всегда оправдана, так как возможен недостаточный прогрев последних секций. Избежать этого можно путем установки удлинителя протока воды.

Нижнее

В квартире со спрятанными в полу или проходящими под плинтусом трубами используется нижнее подключение.

Это наиболее эстетичный вариант, при котором патрубки для подвода и отвода теплоносителя располагаются внизу в полу, а потому для подключения используются нижние отверстия.

Диагональное

Монтаж батарей, у которых двенадцать или больше секций, осуществляется по диагональной схеме.

Теплоноситель подается через верхний патрубок, располагающий с одной стороны радиатора, а отводится через нижний на другой стороне.

Последовательное

Такая схема подключения предполагает наличие в системе отопления давления, достаточного для движения теплоносителя по трубам.

При этом стоит предусмотреть кран Маевского, предназначенный для отвода избыточного воздуха.

Важно помнить, что выполнение ремонтных и профилактических работ будет сопровождаться отключением всей отопительной системы.

Параллельное

Параллельная разводка предполагает наличие специального теплопровода, встроенного в систему отопления, через который теплоноситель подается и отводится наружу.

Наличие специальных кранов на входе и выходе делает возможным замену отдельных радиаторов без отключения теплоснабжения. Однако схема может стать причиной недостаточного прогрева труб при пониженном давлении в системе.

Последовательность выполнения работ

Монтаж батарей начинается с полного перекрытия контура. При замене старых радиаторов на новые сливается вода, и демонтируются отопительные элементы. Правильно будет воспользоваться насосом, чтобы исключить наличие остатков теплоносителя в системе.

После того как вся вода будет удалена, производится выверка места крепления батарей в обеих плоскостях. Устанавливаются кронштейны.

Упаковка

Следующим этапом будет упаковка радиаторов с помощью уплотнительного льна, упаковочной пасты или специальной запорной арматуры. Используя динамометрический ключ, затягивают соединение, создавая усилие, указанное в документации.

Монтажные работы

Монтаж радиаторов на стену производится посредством сварки или полипропиленовых труб. В первом случае достаточно использовать два крепежа, во втором их потребуется не менее трех. Два должны находиться вверху, один снизу.

При десяти и более секций количество креплений должно быть увеличено до пяти. Вверху должно быть три, внизу – два.

Контроль пространственного расположения

Выполняется контроль положения батарей в обеих плоскостях. Желательно предусмотреть небольшой наклон в сторону стены. Это позволит избежать завоздушивания системы при ее эксплуатации.

Заключительный этап

Производится нарезка резьбы на стояках и соединение всех элементов системы отопления. Тщательно контролируется герметичность всех соединений.

После этого можно выполнить пробные испытания с целью обнаружения возможной течи.

Испытания

Если до настоящего момента все выполнялось своими руками, на этом этапе лучше пригласить слесаря ЖРЭУ. Перекрыв краны «американки», можно открыть соединительный кран. Открытие обратной трубы лучше доверить слесарю.

При отсутствии течи в местах соединения можно будет открыть кран на батареях и закрыть обводной кран. Теплоноситель начнет поступать в систему отопления. Для стравливания воздуха стоит воспользоваться краном Маевского.

Как только отопительный контур во всех комнатах прогреется, слесарь откроет прямую трубу. Это восстановит давление в системе. Можно считать, что контрольные испытания завершены. Если монтаж был выполнен правильно, в квартире будет комфортно при минимальных затратах.

</index>

Похожие статьи

Причины популярности электрических масляных радиаторов отопленияИспользование электрических настенных радиаторов отопленияКонструкция электрорадиаторов отопленияОсобенности энергосберегающих электрических батарей отопления

• 25 Март 2016Paroc представляет новое премиальное решение PAROC eXtra plus
• 24 Март 2016Новые водонагреватели Bosch с сухим тэном
• 11 Март 2016БИТП от АДЛ — современный продукт для надежных тепловых систем
• 10 Март 2016Новые современные решения от Danfoss

Пеллетные котлы «Пиролиз Мастер» — обзор обновленной линейки и отзывыТОП-5 твердотопливных котлов отопленияТОП-5 комбинированных котлов отопления7 лучших моделей газовых котловКакой утеплитель не грызут мышиОсобенности утеплителя ТехноблокВалерий Залетин, генеральный директор ООО НПК «Мегадор», о перспективах развития российского климатического рынка и немного о себеГенеральный директор ООО «Эксперт Инжиниринг» (торговая марка ИНЕСИС) Т.Л. Саковцева отвечает на вопросы, интересующие читателей

• Калькулятор стоимости энергоносителя для отопления
• Калькулятор стоимости устройства системы отопления
• Расчет тепловой мощности котла
• Расчет стоимости ремонтных работ
• Задать вопрос эксперту

В вашем доме было холодно, и вы решили установить дополнительный отопительный прибор, присоединив его к уже действующей системе? Не знаете с чего начать? Непонятно какой вид радиатора выбрать? Трудности при монтаже? На все эти вопросы ответит эта статья.

Для наглядности информация в статье будет сопровождаться фотоматериалом. Разберемся в хитростях монтажа на примере стального радиатора, располагающегося в кладовом помещении.

Обычно радиаторы отопления устанавливаются там, где есть наибольшие теплопотери, к примеру, под окном. В нашем случае речь идет о кладовке, где окон нет. Поэтому располагать отопительный прибор мы будем просто в удобном нам месте.

Естественно, перед тем, как начать что-то устанавливать, мы должны это еще приобрести. Выбирая радиаторы, вы успеете «забить» себе голову большим объемом информации, поэтому чтобы в очередной раз вас не путать, максимально всё сократим. Два ведущих вида радиаторов на сегодняшний день – это алюминиевый и стальной. Оба хороши тем, что для работы используют немного воды, а также долговечны. Имеют красивый внешний вид и небольшой вес. Однако, есть одно «но»: стальной радиатор обладает большим КПД, чем алюминиевый. Вместе с тем, алюминиевый радиатор имеет более долгий срок службы, поскольку не подвержен внутренней коррозии. Минус в том, что алюминий – цветной металл, а значит, будет стоить дороже. Чтобы долго не рассуждать на эту тему, сразу скажем, почему наш выбор пал именно на сталь. Современный стальной радиатор имеет хорошую внутреннюю обработку, защищающую его от ржавчины, поэтому срок службы мало чем отличается от алюминиевого. Высокий КПД и невысокая цена лишь добавляют весу в чашу доверия.

Начиная монтаж радиатора, первым делом обследуйте место, куда будет крутиться крепеж. Если стена выполнена из ГКЛ, блока и т.п. материалов, придется поставить пластиковый дюбель. К слову о ГКЛ: перед засверливанием убедитесь, чтобы в стене из гипсокартона в нужном месте находилась закладная деталь, присоединенная к каркасу. В противном случае батарея держаться не будет! В стены из таких материалов как кирпич или камень лучше вбить металлические анкера.

Намечаются точки, в которые будет засверливаться и забиваться крепеж. Внимательно промеряйте все расстояния. Важно знать: к стене крепятся планки, идущие в комплекте с радиатором. Впоследствии он подвешивается на эти планки. Весь необходимый крепеж также поставляется в комплекте!

Радиатор должен быть подвешен с небольшим наклоном вверх, в сторону от ввода. Подробнее об этом чуть позже. Если вводить в радиатор горячую воду вы будете с правой стороны, то левую постарайтесь приподнять примерно на 1см. В том случае, если у вас радиатор короткий, перепад делайте 0,5мм, чтобы было не так заметно. Вышеописанное условие соблюдать нужно обязательно!

Расставив метки, начинаем высверливать отверстие под дюбель (фото 2). Диаметр сверла должен соответствовать дюбелю, чтобы тот плотно входил в отверстие (фото 1). Когда дюбель вставлен, его нужно обсадить в отверстии. Используйте молоток (фото 3). Результат на фото ниже (фото 4). Расположите по аналогии точно также два дюбеля с другой стороны для другой, второй, крепежной планки радиатора.

Крепежные планки располагаются на своих местах и фиксируются идущими в комплекте болтами (фото 5). Используя разводной ключ, плотно закрутите их в стену через дюбеля (фото 6).

Читайте также

Как установить систему защиты от протечек «Аквасторож»: пошаговая инструкцияКак правильно выбрать систему защиты от протечек и залива?<index>

В каких случаях необходимо использовать дополнительные приборы для систем отопления? Такие радиаторы в качестве дополнения обычно используют в тех домах или квартирах, в которых наблюдается чрезмерная тепловая потеря. Нередко возле окна образуется большое скопление влаги, и в этой области может иметь место потеря тепла. Перед тем, как произвести монтаж стального радиатора, нужно подобрать для него наиболее подходящее место. Важно, чтобы отопительный прибор не мешал проходить через определенный участок жильцам дома или квартиры.

Стальные радиаторы отопления

Как выбрать радиатор

Перед тем, как производить монтаж отопительного прибора, необходимо убедиться в том, что радиатор был подобран правильным образом. Для того чтобы не допустить ошибку, необходимо воспользоваться некоторыми рекомендациями.

Прибор должен быть изготовлен из такого материала, как алюминий или сталь. И тот, и другой тип радиаторов отопления характеризуются высокой теплоотдачей и долгим сроком эксплуатации. Кроме того, оба типа радиаторов не требуют для нормального функционирования большого количества теплоносителя. Такие конструкции обладают довольно привлекательным внешним обликом и весят сравнительно немного.

Однако есть у подобных радиаторов и несколько минусов. Если сравнить алюминиевый радиатор со стальным прибором, то уровень КПД у второго будет несколько больше.

Если взять такой показатель, как стойкость к влиянию коррозии, то стальной радиатор немного проигрывает алюминиевому. Этим и объясняется более высокая цена на алюминиевый радиатор отопления, так как алюминий входит в категорию цветных металлов.

Технические характеристики различных радиаторов отопления

Что касается стальных приборов отопления, то они обладают большей стойкостью к ржавчине. Если взять в общем, то стальные радиаторы отопления, технические характеристики которых более приемлемы, пользуются большей популярностью благодаря тому, что их внутренняя поверхность не боится ржавчины, у них более высокий показатель КПД, и они входят в более дешевую ценовую категорию.

Рекомендуем к прочтению:Радиаторы отопления, какие лучше выбрать?

Разметка стен

Перед тем, как начать монтаж стальных радиаторов отопления, необходимо выбрать место и сделать разметку. Для этого потребуется отметить на стене все точки, где будет происходить соприкосновение отопительного прибора со стеной. Также потребуется разметить места, куда будут установлены крепежные элементы. Если радиатор необходимо прикрепить к основанию из гипсокартона, то потребуется использовать для крепежа дюбеля из пластика. Металлический анкер будет более оптимальным решением для фиксации радиатора к стене из камня или кирпича. Обычно радиатор продается вместе с крепежными элементами в комплекте, поэтому важно сделать правильную разметку на стене.

Комплект для установки металлического радиатора

Конечно, потребуется сделать расчет стальных радиаторов отопления. Для этого существует несколько формул, как рассчитать стальные радиаторы отопления. Для этого учитываются такие параметры, как тип дома, площадь, которую следует отопить, мощность стальных радиаторов отопления, регион проживания. На основе этого уже подбирают стальные радиаторы отопления, расчет мощности их является очень важным.

Подвеска радиатора отопления на стену должна производиться под маленьким уклоном. Это объясняется тем, что в таком случае конструкция будет лучше и быстрее наполняться теплоносителем.

Угол подъема зависит от того, где расположено отверстие для входа теплоносителя в радиатор. В случае если этот разъем находится с левой стороны, то радиатор необходимо немного приподнять с правой стороны.

Для того чтобы проделать в стене отверстия, потребуются такие инструменты, как сверло и дрель. Диаметр сверла должен быть идентичным с диаметром дюбеля. Также крепление должно обладать высокой прочностью и качеством. После того, как дюбель был вставлен в отверстие, потребуется сделать обсадку дюбеля. Для этого потребуется такой инструмент, как молоток. Таким же методом производим крепеж к стене остальных дюбелей. Это необходимо для того чтобы под радиатор можно было закрепить вторую планку.

Сверление отверстия под дюбель

Радиаторные планки устанавливаются сразу после закрепления дюбелей. Планки необходимо прикрепить с помощью болтов, которые были в комплекте с радиатором отопления и планками. Для того чтобы закрутить болты, потребуется разводной ключ, однако при закрутке дюбеля трогать не надо.

Установка и сборка радиатора отопления

После того как была произведена разметка и были установлены все крепежные элементы, можно переходить к установке стального радиатора. Как производится установка стальных радиаторов отопления? Для начала необходимо выкрутить заглушки, которые находятся в торцевых частях отопительного радиатора. Это необходимо сделать обязательным образом, так как заглушки обычно изготовлены из пластика, а такой материал не сможет выдержать высокие температуры и заглушки начнут плавиться. Такие заглушки необходимы только для того чтобы перед процессом установки обеспечить прибору должную герметичность.

Рекомендуем к прочтению:Биметаллические радиаторы отопления, какие лучше?Снятие заглушек на стальном радиаторе отопления

Иногда открутить заглушку не так уж и легко. Если не удается ее открутить, можно воспользоваться такими инструментами, как напильник и разводной ключ.

Заглушка из пластика, которая расположена в нижнем левом углу радиатора, должна быть заменена на металлическую заглушку.

Верхнюю заглушку для начала необходимо сменить на такой элемент, как развоздушник. Левая верхняя заглушка будет служить входом для горячей воды. Через правую нижнюю заглушку будет осуществляться вывод воды. Такой компонент, как развоздушник нужен для того, чтобы удалить из радиатора пузырьки воздуха. Они будут образовываться тогда, когда система будет наполняться водой.

Открытие воздушника (крана Маевского)

После того, как сборка радиатора была завершена, его необходимо транспортировать к месту установки. Конструкцию закрепляем на планки, соединяя с их выступами пазы отопительного прибора. После того, как монтаж радиатора был завершен, потребуется проверить, насколько оптимальная степень уклона всей конструкции.

После того, как все действия, связанные с монтажом изделий стальные радиаторы отопления, характеристики которых вам понравятся, были завершены, можно отключить отопительную систему.

Такое действие необходимо в том случае, если монтаж радиатора отопления был осуществлен к уже существующей конструкции. Все трубы системы отопления необходимо проверить самым внимательным и тщательным образом. После этого присоединяем отопительный радиатор к уже существующей конструкции.

Когда была произведена разметка, необходимо отрезать теплопровод в определенном месте. Также сливаем все остатки теплоносителя. После этого необходимо взять трубу соединительного типа и провести ее от места отреза к входу в прибор отопления. Нужно проследить, чтобы все соединительные компоненты были максимально герметичными. Такой же метод используем для оформления выхода отопительного прибора. Также потребуется осуществить демонтаж ненужного участка отрезанной трубы. Посредством клапана развоздушки удаляем из системы пузырьки воздуха.
