Как правильно организовать отопление в теплице: варианты систем, их преимущества и недостатки

Теплица с обогревом – прекрасный способ продлить срок вегетации и плодоношения овощей. Обустроить систему отопления можно несколькими способами, выбор зависит от площади теплицы и ее назначения, а также доступных вам ресурсов. Смонтировать отопительную систему можно своими руками.

Способы отопления теплицы

Системы отопления целесообразно устанавливать в теплицах круглогодичного использования или при ранней весенней высадке овощей, зелени и цветов.

К эффективным способам обогрева теплиц можно отнести:

• печное отопление, в том числе с воздушным и водяным контуром;
• водяное отопление на основе твердотопливного, газового или электрического котла;
• обогрев с помощью газовой пушки;
• электрический обогрев с помощью конвекторов или инфракрасных обогревателей;
• подогрев почвы греющим кабелем или трубами водяного отопления.

Способы можно совмещать, например, установив печное отопление как основной источник обогрева и греющий кабель – как дополнительный.

При установке котла и монтаже системы водяного отопления, обогрев почвы также делают водяным, подключая трубы отдельным контуром.

Нагрев газовыми пушками достаточно эффективен – помещение прогревается быстро, а расход газа при этом небольшой. Пушка занимает немного места и вполне безопасна в использовании.

При использовании электрического обогрева в качестве основного, рекомендуется использовать инфракрасные обогреватели – они нагревают почву и сами растения, не пересушивая воздух. Конвекторы греют воздух, при этом в нижней части теплицы — в прикорневой зоне — температура остается низкой, а вверху – чрезмерно высокой. По этой причине конвекторы обычно используют только для временного обогрева.

Цены на тепловые пушки

тепловые пушки

Печное отопление теплицы

Печи для теплиц могут быть металлическими или кирпичными. Второй вариант предпочтительнее – кирпич дольше нагревается, но при этом отлично удерживает тепло и долго остывает, а температура в теплице остается стабильной. Воздух при отоплении кирпичной печью не пересыхает, влажность остается в допустимой норме.

Металлические печи прогреваются быстро, но обладают малой теплоемкостью и греют только до тех пор, пока горят дрова. При этом стенки приборов сильно нагреваются и сушат воздух. По этой причине металлические печи часто оборудуют водяным контуром с регистрами или радиаторами – нагретая вода в них остывает постепенно, сглаживая перепады температуры.

Металлические печи для теплицы

Металлические печи рекомендуется использовать для отопления теплиц весенне-летнего использования, для этой роли они подходят лучше, чем кирпичные, благодаря следующим особенностям:

• металлические печи мобильны, их можно установить на несколько холодных месяцев, а летом убрать;
• они не требуют обустройства фундамента и не занимают много места;
• выбрав подходящую модель, можно подключить водяной контур;
• цена на металлические печи не слишком высока;
• монтаж и установку можно выполнить своими руками, даже не имея навыков кладки печей.

Недостатки металлических печей:

• процесс отопления нельзя автоматизировать, топить печь придется вручную;
• металлические печи сушат воздух, поэтому в теплице необходимо установить емкости с водой для увлажнения воздуха.

Установить печь можно как в самой теплице, так и в тамбуре или подсобном помещении, выведя в теплицу воздушный или водяной контур. Дымоход от металлической печки можно располагать в пространстве теплицы, установив его под углом не менее 15 градусов – это обеспечит дополнительный обогрев. При этом применяют неизолированную металлическую трубу. Для прохода через крышу или стену теплицы необходимо применять специальные теплоизолированные коробы.

Обратите внимание! При установке печи важно позаботиться о ее устойчивости! При опрокидывании печь может привести к пожару или повреждению теплицы!

Обзор популярных и недорогих моделей металлических печей приведен в таблице 1.

Таблица 1. Печи для обогрева теплиц промышленного производства.

Модели, иллюстрации	Краткое описание
Печь-буржуйка «Везувий-мини»
Печь «Золушка»
Печь «Теплодар Печурка плюс»
Печь «Нормаль»
Печь-булерьян «Клондайк НВ-100»
Печь с водяным контуром «Бренеран АКВАТЭН»

Обратите внимание! Выбор печей для теплиц очень велик, при выборе нужно обращать внимание на тепловую мощность и функциональность.

Установка металлической печи в теплице

Шаг 1. Подготавливают прочное основание из тротуарной плитки, кирпичей или плотно утрамбованной земли. Располагать печь лучше в центре теплицы, чтобы прогрев был равномернее. Печи с воздушным или водяным контуром ставят в любом удобном месте, соблюдая противопожарные расстояния, указанные в паспорте.

Шаг 2. Устанавливают печь на подготовленную поверхность, проверяют, будет ли удобно загружать дрова и удалять золу. При наличии капитальной стены, печь устанавливают задней стенкой к ней.

Шаг 3. Подключают дымоход нужного диаметра к дымовому патрубку с помощью жаростойкого герметика. Монтаж дымохода необходимо выполнять в соответствии со схемой. Сужение дымохода не допускается.

Шаг 4. При необходимости подключают водяной или воздушный контур.

Обратите внимание! Печи, имеющие водяной теплообменник, нельзя топить без заполненной системы отопления, т. к. это приведет к ее повреждению.

Кирпичные печи для теплицы

Отопительные печи из кирпича используют обычно в теплицах круглогодичного использования. Кирпичной печью можно эффективно отапливать теплицу даже в морозные зимние месяцы благодаря их повышенной теплоемкости. Для теплицы подойдет любая отопительная печь, главное, чтобы тепловая мощность соответствовала площади. Ниже приведена технология кладки простой кирпичной печи.

Для строительства кирпичной печи понадобится:

• кирпич полнотелый керамический – 220 шт.;
• кирпич шамотный – 80 шт.;
• раствор кладочный глиняный – 80 л;
• раствор кладочный шамотный – 30 л;
• бетон для фундамента – 0,25 м³;
• готовые чугунные изделия – колосниковая решетка, топочная, поддувальная и прочистная дверцы, дымовая задвижка;
• обрезки рубероида или стеклоизола.

Чертеж печи в разрезе приведен на рисунке. Высота печи до дымовой трубы составляет 215 см, конструкцию можно разместить практически в любой теплице стандартных размеров. Габариты печи по горизонтали составляют 51х77 см.

Шаг 1. Обустройство фундамента. Под любую кирпичную печь необходим прочный фундамент. Его делают из армированного бетона толщиной не менее 20-30 см. Под фундамент снимают грунт с площади 70х100 см на глубину 35-40 см. Выравнивают дно с помощью крупнозернистого песка слоем 20 см, устанавливают по периметру опалубку из досок. Укладывают прутья арматуры Ø12 мм в виде двух рядов решетки с шагом 20 см. Замешивают бетон и заливают в подготовленный котлован. Сушат фундамент не менее трех недель, время от времени увлажняя поверхность.

Шаг 2. Кладка зольника и топки. Начинают кладку печи по схеме. Первые 4 ряда кладут из красного кирпича на глиняный кладочный раствор. Устанавливают дверцу зольника, закрепляя ее в кладке с помощью проволоки.

•
•

•
•

Ряды с 5 по 12 выкладывают из шамотного кирпича на огнеупорный раствор. В 5 ряду укладывают колосниковую решетку. В 6,7 и 8 рядах устанавливают топочную дверцу. Ряды с 9 по 12 образуют свод топки.

Шаг 3. Ряды с 13 по 15 также кладут из шамотного кирпича на огнеупорный раствор. Ряды 13 и 14 перекрывают свод топки, в 15 устанавливают прочистную дверцу. С 16 ряда кладку снова ведут красным кирпичом. В 16 ряду продолжают установку прочистной дверцы. Ряды с 17 по 21 образуют дымовые каналы. В 22 ряду ставят первую дымовую заслонку.

Шаг 4. Ряды с 23 по 27 продолжают дымовые каналы. В 28 ряду выкладывают сужение канала, в 29 устанавливают вторую дымовую заслонку. Ряды 30 и 31 образуют свод печи. Начиная с 32 ряда, кладут дымовую трубу нужной высоты из 4 кирпичей с перевязкой.

Подробно процесс кладки печи показан в видео.

Цены на кирпич

кирпич

Видео – Кладка малой отопительной печи

Обратите внимание! Для теплиц малой высоты можно соорудить печь с горизонтально расположенными дымовыми каналами.

Водяное отопление теплицы

Водяное отопление в теплице можно сделать двумя способами: подключив теплицу к отопительной системе дома или установив отдельный котел. Подключение к общей системе выполняют отдельным контуром, чтобы его можно было отключить и слить воду.

В случае монтажа отдельной отопительной системы в теплице устанавливают котел.

В зависимости от наиболее доступного и дешевого топлива, это может быть котел:

• газовый;
• твердотопливный;
• электрический;
• универсальный.

Газовый котел считается наиболее экономным и удобным в использовании. Он поддерживает заданный режим автоматически, при этом отопление теплицы обходится недорого. Для отвода продуктов сгорания у газовых котлов используют коаксиальный дымоход, поверхность которого практически не нагревается.

Твердотопливные котлы, в зависимости от модификации, могут работать на дровах, угле и пеллетах. Это топливо также недорогое, но уровень автоматизации у большинства твердотопливных котлов невысок, они требуют постоянного контроля и загрузки.

Электрические котлы отличаются высоким уровнем автоматизации, могут поддерживать температуру в дневном и ночном режиме. Они компактны, бесшумны и совершено безопасны. У них есть только один недостаток – высокая цена электроэнергии.

Как выбрать котел для теплицы

Выбор котла для теплицы зависит, прежде всего, от ее размеров и вида выращиваемых культур. При наличии на участке газа, теплицу любой площади выгоднее и удобнее отапливать с помощью газового котла. В негазифицированных районах приходится выбирать между другими типами котлов.

В теплице круглогодичного использования площадью более 50 м² при доступных дровах лучше установить твердотопливный котел. В этом случае затраты на его установку и монтаж дымохода окупятся за 1-3 года.

В небольшой теплице при периодическом использовании устанавливать твердотопливный котел нецелесообразно. Проще установить маломощный электрический котел – он не требует специально отведенного места и монтажа дымохода, а затраты на энергоноситель в этом случае будут невелики.

Отопление теплицы из поликарбоната зимой

Зимние теплицы из поликарбоната давно перестали быть редкостью: современные технологии позволяют создать в них необходимый микроклимат и вырастить зелень, овощи и даже ягоды к своему столу или на продажу. Детальнее читайте здесь.

Расчет количества радиаторов

Чтобы обеспечить в теплице благоприятный микроклимат, необходимо предварительно определить нужное количество радиаторов. Расчет для теплиц высотой менее 3 метров можно проводить по упрощенной схеме – по площади.

Площадь определяют по формуле:

S = a * b,

где S – площадь теплицы, м²; a и b – длина и ширина теплицы, м.

Расчетную тепловую мощность теплицы определяют по формуле:

P = S * 120,

где P – расчетная тепловая мощность, Вт; S – площадь теплицы, м².

Расчет количества секций радиатора:

n = P : p,

где n –количество секций радиаторов выбранного типа; p – тепловая мощность одной секции радиатора, указанная в техпаспорте, Вт.

Полученное количество секций равномерно распределяют по теплице, распределив их на несколько радиаторов.

Обратите внимание! Для теплиц лучше выбирать радиаторы минимальной высоты -так будет полноценно прогреваться прикорневое пространство и почва.

Монтаж системы водяного отопления

Независимо от выбранного типа котла систему водяного отопления теплицы монтируют по одной схеме.

Кроме котла, в систему входят:

• трубы и радиаторы;
• циркуляционный насос;
• расширительный бак;
• группа безопасности;
• фильтр грубой очистки;
• балансировочный вентиль
• в случае отопление нескольких контуров – коллекторный узел.

Для твердотопливных котлов и теплиц большой мощности рекомендуется установить также теплоаккумулятор. Схема подключения отопительного контура показана на рисунке.

Шаг  1. Установка котла. Для установки твердотопливного котла лучше оборудовать тамбур или котельную. Газовые и электрические котлы располагают прямо в теплице.

В зависимости от типа,  устанавливают агрегат на пол или подвешивают на капитальную стену. Для напольной установке необходимо подготовить прочное горизонтальное основание – бетонный фундамент или тротуарную плитку, уложенную на песчаную подушку.

Шаг 2. Подключение к дымоходу. Этот шаг выполняют для твердотопливных или газовых котлов. Для твердотопливных котлов используют сэндвич-дымоход из нержавейки. Его выводят через крышу или стену в соответствии со схемой.

Для газовых котлов используют коаксиальный дымоход. Его выводят прямо через стену в месте установки котла. Благодаря полному сжиганию газа в котлах, на выходе получается водяной пар и углекислый газ с небольшим содержанием других элементов, поэтому дым от газовых котлов не опасен для стенок теплицы и органов дыхания людей.

Шаг 3. Подключение радиаторов в систему отопления. Радиаторы монтируют на стены, равномерно распределяя их по теплице. На каждый радиатор устанавливают воздушный клапан – кран Маевского, а также вентили, с помощью которых можно перекрыть поступление воды в радиатор. Радиаторы монтируют по выбранной схеме. Для системы отопления используют трубы Ø20-Ø25 мм.

Шаг 4. Монтаж расширительного бака. Для принудительной системы циркуляции обычно используют расширительный бак закрытого мембранного типа. У него нет жестких требований по месту установки. Мембранный расширительный бак представляет собой герметичный цилиндр, внутреннее пространство которого разделено полимерной мембраной. Одна часть бака заполнена воздухом, другая – теплоносителем. При чрезмерном нагреве и расширении теплоносителя мембрана выгибается, а воздух в другой камере сжимается. При этом давление в системе выравнивается.

Бак монтируют в систему в любом месте, обычно сразу после выхода из котла или перед циркуляционным насосом. Подключение осуществляют снизу через вентиль.

Шаг 5. Монтаж группы безопасности. Группа безопасности состоит из манометра, предохранительного клапана и воздухоотводчика, которые размещены на стальном коллекторе, оснащенном муфтой для присоединения к системе. Подключают группу безопасности сразу после котла в месте с максимальной температурой и давлением.

Шаг 6. Монтаж циркуляционного насоса. Циркуляционный насос необходим для поддержания стабильного давления в системе. Его устанавливают на обратной трубе перед вводом в котел. Перед насосом обязательно ставят фильтр грубой очистки.

Шаг 7. Опрессовка воздухом. Ее проводят  для выявления дефектов оборудования и монтажа. После окончания монтажа к системе подключают специальный компрессор, закрывают все вентили и краны Маевского, затем подают давление, указанное в паспорте на котел и радиаторы. После стабилизации давления осматривают все стыки и узлы, проверяют их мыльной пеной: наносят ее с помощью губки на места соединений и следят, чтоб не было пузырей.

После успешной опрессовки заполняют котел и систему теплоносителем, проводят пробный запуск котла. Стравливают воздух с помощью кранов Маевского и проводят балансировку системы с помощью балансировочных кранов на радиаторах.

Обратите внимание! Газовые и электрические котлы с высоким уровнем автоматизации могут быть оснащены циркуляционным насосом, расширительным баком и приборами безопасности. Перед монтажом системы внимательно прочитайте инструкцию на котел.

Цены на циркуляционный насос

циркуляционный насос

Электрическое отопление теплицы

Для отопления теплицы обычно применяют инфракрасные обогреватели: они нагревают почву и создают ощущение тепла, при этом объективно температура в теплице может быть умеренной, а затраты на электроэнергию – небольшими. В некоторых случаях используют и другие виды обогревателей.

Расчет необходимого количества инфракрасных обогревателей выполняют по упрощенной схеме: на каждые 10 м² теплицы необходим 1 кВт мощности обогревателей. Например, для теплицы площадью 30 м² необходимы обогреватели общей мощностью 3 кВт. Эту мощность  равномерно распределяют на несколько приборов.

Инфракрасные обогреватели подвешивают к каркасу теплицы на кронштейны и подключают к электрической сети. При необходимости можно автоматизировать обогрев, подключив датчики температуры, расположенные на высоте 80-100 см. На датчики не должен падать свет от обогревателей, иначе возможна  погрешность измерений.

Видео – Отопление теплицы с помощью инфракрасных обогревателей

Теплицу с системой отопления можно не только использовать для получения раннего урожая, но и приспособить под круглогодичное выращивание овощей, ягод или цветов. Для этого необходимо предусмотреть также автоматический полив и дополнительное освещение.

Техника для сада

В последние годы все большее количество людей задумывается о здоровом питании без присутствующих в покупных овощах, фруктах, зелени нитратов и других ядов. И многие решаются на выращивание собственных продуктов питания при помощи теплиц. Для некоторых же это становится прибыльным бизнесом, приносящим удовольствие и ощутимый доход.

Котлы для теплиц

Но мало установить теплицу, нужно еще ее отопить в прохладные дни, чтобы получить ранние овощи. Вопрос отопления можно решить по-разному. Как качественно и недорого отопить теплицу? Каким топливом ее обогреть? Можно ли сделать это своими руками? Ответы на данные насущные вопросы можно получить в этой статье.

Особенности отопления тепличных помещений

Основным фактором выбора способа отопления теплиц является цена на поддержание температуры. Ведь большинство тепличных помещений имеют колоссальную потерю тепла. В идеале для хорошего выращивания растений теплица должна возводиться из металлопрофиля и пластика, с герметично закрывающимися оконными стеклопакетами.

Но такой способ строительства большинству овощеводов и фермеров не по карману, поэтому большая часть отечественных теплиц укрыта полиэтиленом или поликарбонатом. Данные материалы прозрачны для солнечных лучей, но и отдают в окружающее пространство большой процент тепла, поэтому обогрев помещения должен быть хорошо продуманным и мощным.

Котлы для теплиц

После постройки теплицы необходимо приступать к созданию отопительной системы, центральным элементом которой будет котел. Наиболее часто используются:

1. Электрические – простые, удобные в использовании и доступные везде, где проведены линии электропередач. Но использования такого котла для обогрева теплицы влетит в копеечку, к тому же сейчас нередки веерные или аварийные отключения света и тогда молодые растения могут погибнуть от холода.
2. Газовые — стабильная подача природного газа обеспечивает хорошее прогревание помещения, но цена на этот энергоресурс тоже довольно высока. Хотя для отопления теплиц многие фермеры используют именно газовые котлы из-за легкости и быстроты ухода за ними, достаточно лишь единожды провести в теплицу газ и подсоединить котел – и проблемы решены. Регулировать и поддерживать нужную температуру легко и просто, а эффективность отопления газом доказана годами. Зачастую теплицы отапливают газом те, у кого это помещение находятся рядом с газифицированным домом.

Изготавливаем котлы для теплиц

Газовые котлы доступны, для теплицы подойдет обычный домашний напольный вариант подходящей мощности. Продукты горения не нужно выводить за границы парника, ведь весь углекислый газ перерабатывается растениями в ходе фотосинтеза. А автоматика позволяет человеку не задумываться о поддержании температуры в помещении.

Но есть и недостатки:

• Подвод газа к теплице довольно сложен и требует участия специальных служб, что выльется в существенные финансовые затраты.
• В часы пик давление газа может снижаться, из-за чего котел иногда тухнет, а это опасно для нормального развития растений.
• В зимние месяца тарифы на газ возрастают с превышением его потребления, и для экономии приходится снижать температуру в теплице, что может негативно сказаться на росте овощей и фруктов.

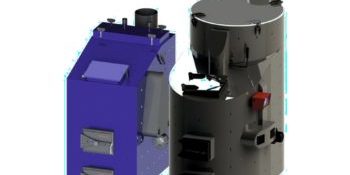

1. Твердотопливные котлы или как их еще называют, пиролизные, применяются очень широко, в том числе и в отоплении теплиц. Объясняется это их высокой производительностью и экономичностью, ведь для отопления можно использовать дрова, деревянные обрезки, отходы мебельных фабрик, срезанные с садового участка ветки и даже сухой мусор. Данные виды топлива дешевы и доступны, что делает такие котлы привлекательными для владельцев теплиц, поскольку экономия на отоплении позволяет выращивать растения намного дешевле. Ведь при отоплении электрическими котлами можно получить золотые овощи и зелень, затраты на их выращивание значительно превышают цену при их продаже. А твердотопливные котлы не только экономичны, но и просты в использовании. Большинство современных моделей полностью автоматизированы и требуют закладки топлива всего два раза на сутки.

Отопление теплиц твердотопливными котлами

Отопление теплиц твердотопливными котлами дает возможность выращивать растения круглый год, создавая свой прибыльный и стабильный бизнес.

Твердотопливные котлы делятся на:

• дровяные (обычные или пиролизные);
• угольно-дровяные;
• пеллетные (работают на спрессованных гранулах из древесины, семечек, соломы, различных отходов).

Достоинства твердотопливных котлов:

• экологичны;
• дешевы;
• эстетичны;
• доступны;
• безопасны;
• после их работы остается пепел, который является прекрасным удобрением и средством борьбы с вредителями.

Недостатки:

• для хранения топлива необходимы большие площади;
• требует предварительной заготовки топлива;
• регулярный уход (закладка топлива, очистка золы).

Установка и изготовление котла своими руками

Для экономии средств на установку готового котла или даже его покупку можно выполнить эти работы своими руками. Для начала нужно определиться, где будет устанавливаться котел. Можно поместить его вне стен теплицы, что облегчает доступ к нему, экономит место, а в котельной будет удобно складывать топливо. Но, в то же время при работе котел нагревается и драгоценное тепло остается неиспользованным. Поэтому более правильно с экономической точки зрения устанавливать отопительный котел в средине теплицы.

Наиболее просто выполнить систему отопления теплицы с помощью самодельного твердотопливного котла, для этого металлическую печку помещают в бочку объемом 3 куба, которую во избежание ржавчины дважды красят изнутри. В самой бочке просверливают три отверстия – для вывода дымохода, слива и расширительного бака.

Установка и изготовление котла своими руками

Далее к бочке сверху своими руками крепится дымоход высотой около 5 метров, который выводит углекислый газ за пределы теплицы. Сверху бочки цепляется расширительный бачок, который можно сварить своими руками.

Далее по теплице прокладывается система отопления, которую сейчас легче и дешевле выполнить из пластиковых труб. Между собой их сваривают при помощи специального паяльника, весь процессе довольно простой, и каждый сможет сделать его своими руками. К тому же пластик не подвержен ржавчине, коррозии, может выдерживать перепады температур и высокую влажность – идеальные качества для теплиц.

При прокладке труб необходимо учесть:

1. Отопление почвы, ведь растения нуждаются не только в теплом воздухе, но и подогретой земле. Без хорошего подогрева грядок растения не будут расти или вовсе погибнут. Трубы укладываются на дренажный слой из керамзита, который для защиты лучше укладывать на геотекстиль. Далее трубы засыпаются почвой.
2. Отопление воздуха проводится при помощи труб и радиаторов по периметру, чтобы избежать перепадов температур в разных участках теплицы.
3. Желательно продумать при создании системы отопления бачок для подогрева воды на полив. Ведь орошать теплые молодые растения среди зимы ледяной водой – чистое безумие.

Теплица – это возможность не только круглогодично баловать себя свежими зеленью и овощами, но и создать собственное дело по выращиванию и продаже ранних овощных культур. Но для успешного выращивания растений необходимо поддерживать в помещении стабильно высокую температуру. Для этого используются различные котлы, наиболее популярными среди них считаются газовые и твердотопливные. Для экономии их можно установить своими руками, а некоторые простые модели дровяных печей – даже сделать самостоятельно.

Автор: С. Диана

Была ли эта статья полезна?5

Видео

Проект Ландшафтного дизайна участка вытянутой формыКак украсить двор частного дома своими руками видеоСадовый дом Сарай Своими руками видеоОглавление

Обустройство круглогодичной теплицы

В продаже давно есть готовые тепличные конструкции с предусмотренным качественным подогревом. Это необходимо в суровых климатических условиях как для фермеров, так и для частников. При желании можно подготовить обычную теплицу к использованию в зимнее время.

При строительстве бетонного фундамента следует создать в котловане гравийно-песчаную подушку, которая будет служить слоем изоляции. Удачным вариантом станет засыпка слоёв на гидроизоляционную плёнку, уложенную на дно и стенки траншеи.

Получившийся фундамент накрывается рубероидом, по периметру изнутри укладывается пенопласт и засыпается песок, что дополнительно защищает конструкцию от низких температур и влаги.

Утепление грунта

Пошаговая инструкция:

1. Устраивается фундамент для плиты: высота — 20–30 см, размер основания — 70×100 см. Для этого прокладывается траншея глубиной около 45 см.
2. По периметру траншеи укладывается опалубка, устанавливается арматура, заливается бетон.
3. Площадь основания засыпается песчаным слоем толщиной 20 см.
4. Для создания топки для закладки и зольника для удаления отходов красным кирпичом на глиняном растворе выкладываются 4 начальных ряда сооружения.
5. Устанавливается чугунная дверца зольника.
6. Ряды 5–12 выкладываются шамотным кирпичом со стойким к огню сцеплением. В 5 ряду устраивается решётка колосника, ряды 6–8 оборудуются топочной дверцей. Ряды 9–12 формируют свод топки.
7. Огнеупорным кирпичом выкладываются ряды 13–22. Свод топки перекрывается рядами 13 и 14, в 15 ряду монтируется прочистная дверца.
8. Канал для дымохода — это ряды 17–21. Первая дымовая заслонка устраивается в 22 ряду.
9. Ряды 23–27 — продолжение дымового канала. Сужение канала начинается с 28-го ряда, а в 29-ом монтируется ещё одна дымовая заслонка.
10. Свод печи — это ряды 30 и 31. Начиная со следующего ряда, устраивается труба для отвода дыма. Она создаётся с перевязкой и выстраивается из 4 кирпичей.

Итак, теперь вы знаете, что устройство эффективной системы отопления теплицы из поликарбоната зимой позволит сохранить благоприятный микроклимат и выращивать богатый урожай различных культур в любое время года.

Для круглогодичного выращивания овощей, в тепличном хозяйстве требуется организовать обогрев.

Отопление теплицы можно реализовать несколькими разными способами. Поговорим о каждом из них поподробнее.

Устройство отопительной системы

Обычно, отопительная система состоит из двух компонентов:

1. теплогенератор: устройство, преобразующее в тепло какой-либо энергоноситель;
2. рабочая среда (теплоноситель): передает выработанное тепло обогреваемому объекту.

Циркуляция рабочей среды обеспечивается такими способами:

• принудительно: перекачивается насосом или вентилятором;
• за счет конвекции (естественная или гравитационная циркуляция): нагретую, менее плотную среду сила Архимеда заставляет подниматься вверх.

Далее рассматриваются наиболее распространенные виды отопления.

Биологическое

Принцип работы состоит в следующем:

1. выкапывают котлован глубиной 70 см;
2. разогревают свежий навоз, заложив в выкопанную в нем яму раскаленные кирпичи (сверху присыпаются навозом);
3. выгружают разогретый навоз в котлован и трамбуют, так чтобы его толщина составляла в итоге 50 см;
4. поверх навоза укладывают слой плодородного грунта толщиной в 20 см.

Деятельность бактерий разлагающих навоз, сопровождается выделением тепла в течение довольно длительного времени. Затем делают новую закладку.

В основном биологическое отопление применяется при устройстве парников. Прибегать к этому трудоемкому методу в теплице, где имеется возможность устроить полноценное отопление, нецелесообразно.

Электрическое

Электрическое отопление — наиболее удобное, поскольку обладает рядом достоинств:

• работает бесшумно;
• нет выхлопа, а значит, не нужен дымоход;
• минимальный риск пожара (отсутствует открытое пламя).

Но есть существенные недостатки, препятствующие широкому распространению этого вида отопления:

• ограниченная мощность подключения: 10 кВт на одно хозяйство (для увеличения производительности требуется менять оборудование на подстанции);
• высокая стоимость электроэнергии.

Электрические системы отопления делятся на два вида:

1. с жидкостным теплоносителем. По периметру теплицы прокладывают контур из труб, концы которого сходятся в приямке с гидроизолированными стенками. В приямке размещают подключенный к электросети ТЭН, после чего его и трубы заполняют водой. Нагретая ТЭНом вода сама циркулирует по трубам. Это самый простой вариант. Более дорогой — установить и подключить к контуру электрокотел с циркуляционным насосом;
2. с греющими кабелями. Используются резистивные кабели, выделяющие тепло при протекании через них тока. Лучше применять саморегулирующиеся — они не перегорают при перегреве. Кабели закладывают в грунт, подложив снизу экструдированный пенополистирол (теплоизоляция), а сверху — термостойкий гидроизоляционный материал. Такую систему принято называть «теплым полом».

Электрическое отопление теплицы

Владельцы отопления с жидкостным теплоносителем могут сэкономить, установив теплоаккумулятор (большая емкость для теплоносителя) и перейдя на 2-ставочную систему оплаты электроэнергии. Котел работает только ночью, когда электроэнергия стоит в 3 раза дешевле обычного, а днем используется тепло, накопленное в теплоаккумуляторе.

Газовое

Данный вид отопления лишь немногим уступает электрическому в удобстве, но зато значительно превосходит его в дешевизне, потому является наиболее распространенным. Используется газовый котел, подключенный к уже описанному контуру с жидкостным теплоносителем.

Следует быть готовым к сложностям: для подключения газового оборудования потребуется заказать проект и получить разрешения со стороны газового хозяйства.

Печное

Достоинства печного отопления:

• используется твердое топливо, зачастую довольно дешевое;
• независимость от работы централизованных систем — газо- и электроснабжения;
• при наличии навыков печь можно сложить самостоятельно, благодаря чему она обойдется гораздо дешевле котла.

В топке или дымоходе устанавливают теплообменник, подключаемый к системе водяного отопления. Недостаток печи — необходимость постоянно подкладывать дрова. Однако, благодаря способности кирпичных стенок накапливать тепло, топить печь приходится намного реже, чем стальной твердотопливный котел прямого горения.

Воздушное

Использование жидкого теплоносителя в автономных системах отопления, на самом деле не оправдано. Это просто результат бездумного следования традиции.

Паровой обогрев теплицы

Жидкий теплоноситель — вода или антифриз — ввиду своей большой теплоемкости требуется там, где теплогенератор значительно удален от потребителя, то есть в централизованных системах отопления.

Здесь имеют место высокие теплопотери, потому и требуется большая теплоемкость. В автономной системе теплогенератор расположен прямо в отапливаемом объекте, потому на роль рабочей среды отлично подходит воздух.

Достоинства воздушной системы отопления:

• не бывает протечек;
• в отопительном контуре не возникает пробок, как в водяной системе при завоздушивании;
• элементы системы не подвергаются коррозии;
• вместо дорогих труб и арматуры, используются дешевые воздуховоды и заслонки.

Теплогенератором в системе воздушного отопления может выступать:

1. конвектор — печь с вертикальными трубами вокруг топки. Нагретый в трубах воздух устремляется вверх, в подсоединенные к ним воздуховоды;
2. тепловая пушка. По устройству напоминает фен: вентилятор прогоняет воздух через разогретые элементы. Пушки бывают электрическими и топливными — газовыми и дизельными.

В теплицах используют топливные тепловые пушки с закрытой камерой сгорания: ее выхлоп выводится на улицу.

Котлы для отопления теплиц

Выбирая котел, стоит прислушаться к рекомендациям:

1. электрический. Наиболее доступны и практичны — ТЭНовые. Электродные дешевле, но предъявляют высокие требования к теплоносителю. Индукционные неоправданно дороги;
2. газовые. Предпочтительней будет модель с закрытой камерой сгорания (воздух для топки забирает с улицы). Ее можно установить в теплице, а не в тамбуре, что исключает потери тепла. Наибольшим КПД обладают конденсационные котлы. Но они работают только с низкотемпературными системами, так что придется устраивать отопление по схеме «теплый пол» (трубы «змейкой» закладываются в грунт);
3. твердотопливные. Целесообразно приобретать агрегаты, долго работающие на одной закладке топлива.

Твердотопливные котлы бывают:

• пиролизные. Прочие достоинства: высокий КПД и чистый выхлоп;
• котлы верхнего горения;
• котлы с принудительной подачей воздуха (умеют без участия пользователя работать в режиме «старт-стоп»);
• пеллетные котлы. Работают на гранулах, спрессованных из жмыха или опилок. Те подаются в топку автоматически шнековым питателем, так что пользователю требуется только заполнять время от времени бункер.

Печка для теплицы

Не рекомендуется приобретать котлы, рассчитанные на эксплуатацию в режиме тления (Булерьян и т.п.), хотя и они работают на одной закладке относительно долго. У таких отопителей крайне низкий КПД. А кроме того, у них в дымоходе образуется большое количество очень токсичного конденсата.

Случайно попав в грунт, тот сделает овощи ядовитыми. Такие котлы допускается использовать только в оранжереях, где выращиваются декоративные растения, а не съедобные.

Можно ли использовать инфракрасный обогрев?

ИК-излучение не таит в себе никакой опасности. Такие лучи исходят от любого нагретого тела — солнца, печи, отопительного радиатора. Преимущество ИК-обогрева состоит в отсутствии посредника, коим в прочих системах выступает воздух: растения получают тепло напрямую.

Теплопотери, соответственно, снижаются (в других системах тепло уносится воздухом под потолок), так что ИК-отопление можно считать наиболее экономичным.

Виды ИК-обогревателей

Все ИК-обогреватели для теплиц работают на электричестве. Однако, используя один энергоноситель, они могут иметь различную конструкцию.

Корпусные

Такие приборы еще называют ламповыми ИК-обогревателями. Излучатель — спираль, помещенная в кварцевую трубку (защита от пыли), закреплен в отражателе.

Корпусный ИК-обогреватель

Корпусные ИК-отопители крепят вверху — на стене или под потолком. Минимальное расстояние до растений — 1-1,5 м (зависит от мощности).

Пленочные

Для сравнения: спираль лампового ИК-обогревателя разогревается до температуры в 600С (до красного свечения).

Пленочный обогреватель отдает тепло контактным способом, потому его закладывают в грунт подобно греющему кабелю. Применение такого обогревателя в теплице опасно!

Тонкая изолирующая пленка легко повреждается (у греющего кабеля изоляция намного толще), в результате чего при поливе вода может попасть на токопроводящие элементы с последующим электротравмированием пользователя.

Ленточные

Эти обогреватели устроены аналогично пленочным, но имеют небольшую ширину, равную грядке. Это позволяет экономить, размещая устройства обогрева только под растениями.

Устанавливают ленточные обогреватели и в междурядьях — вертикально. В таком положении они греют воздух подобно низкотемпературным радиаторам большой площади.

Расчет отопления теплицы

Мощность системы отопления соответствует теплопотерям в самый холодный период зимы. Величина теплопотерь зависит от перепада температур внутри и снаружи теплицы, а также от теплопроводности ограждающих конструкций — стен и крыши.

Формула W = 1.25 * Кт * S * (tвн – tнар), где:

• W — мощность теплопотерь, Вт;
• 1,25 — коэффициент, учитывающий теплопотери от проветривания и продувания;
• Кт — коэффициент теплопередачи ограждающей конструкции, Вт/кв. м*С (не путать с коэффициентом теплопроводности материала);
• S — площадь ограждающей конструкции, кв. м;
• Tвн — температура внутри теплицы, принимается равной +18С;
• Tнар — самая низкая температура самого холодного месяца, С.

Значения Кт для различных конструкций:

• стекло с металлическими шпросами: 6,4;
• двойное остекление на металлических рамках: 3,3;
• полиэтиленовая пленка: 10;
• полиэтиленовая пленка с конденсатом (в теплицах с высокой относительной влажностью): 7,5;
• двойное пленочное покрытие с воздушной прослойкой: 5,8;
• то же с конденсатом: 4,6;
• бетонный цоколь толщиной 40 см: 2.

Существуют компьютерные программы и онлайн-калькуляторы, выполняющие расчет по введенным пользователем параметрам.

Видео по теме

Об организации водяного отопление в теплице в видео:

Выбор системы отопления зависит от того, какой вид топлива в данном регионе наиболее доступен. Потому признать однозначно какой-либо способ лучшим, — нельзя. При проектировании системы отопления, какой бы она ни была, следует тщательно рассчитать затратную сторону, иначе зимние овощи могут обойтись чересчур дорого.

Поделиться:<index>

Чтобы иметь возможность круглогодично выращивать растения или рассаду, необходимо организовать для этого подходящее помещение. В данном случае оптимальным вариантом является обустройство теплицы. Такие сооружения являются идеальным дополнением к загородному дому, так как открывает много возможностей. Отопление теплицы котлом длительного горения позволит обеспечить круглогодичную эксплуатацию парника. При этом важно правильно провести расчет мощности обогревательных элементов.

Специфика поддержания температуры

Из теплицы тепло уходит через потолок и стены, а также в результате поступления свежего воздуха, через вентиляционные отверстия. Чтобы компенсировать такие теплопотери, необходимо организовать эффективную отопительную систему. Перед тем как приступать к каким-либо монтажным работам, специалисты рекомендуют провести утепление конструкции. Немаловажным является минимизация поступления наружного воздуха.

Важное внимание нужно обратить не только на материал, которым обшит каркас конструкции, но и особенности ее установки. Теплица должна максимально плотно прилегать к земле. Оптимальным вариантом станет сооружение фундамента, который закладывается на небольшой глубине. Его дополнительно утепляют. При этом немаловажным является прочность основания, которое обеспечивает надежную установку конструкции.

Глубина залегания фундамента должна составлять 30 см. Такие условия предъявляются даже к конструкциям, которые возводятся в регионах с суровыми климатическими условиями. Через грунт, который находится внутри парника, тепло уходит в очень малом количестве. Что же касается теплопотерь по периметру, то снизить его можно с помощью обычного снега, который является природным сезонным утеплителем.

Чтобы обеспечить нормальный рост растений, необходимо наладить оптимальный температурный режим, а также вентиляцию конструкции. Если правильно организовать все системы, то температура грунта будет такой же, как и в летнее время.

Глубина промерзания грунта зависит от географических особенностей региона. Чтобы обойти какие-либо природные ограничения, необходимо создать оптимальные условия для роста растений. Тепловая энергия может направляться как в окружающий воздух, так и в сам грунт. В последнем случае оптимальным условием является установка подземного трубопровода.

Обогрев теплицы влечет за собой не малые материальные затраты, которые зависят от следующих факторов:

1. Площадь стен, а также крыши конструкции. Чем меньше размер поверхностей, тем ниже потеря тепла. В связи с этим специалисты рекомендуют использовать для сооружения теплицы полукруглые или прямоугольные рамы.
2. Теплопроводность материала. Если коэффициент будет низким, то материал будет хорошо удерживать тепло.
3. Разница наружной и внутренней температуры. При значительном перепаде температурных режимов теплопотери значительно высоки.
4. Наличие щелей и мест неплотного прилегания отделочного материала к каркасу теплицы. Через них внутрь конструкции будет поступать холодный воздух, что приведет к снижению температуры.

На современном рынке представлен большой выбор теплиц. Поэтому единой системы организации отопления сооружения нет. В каждом случае приходится разрабатывать индивидуальный проект.

Сравнение печей и традиционных теплогенераторов

Большинство отопительных приборов работает по принципу быстрого сгорания топлива. Его поджигают снизу, а огонь идет вверх. При этом доступ кислорода в зону горения открыт. Недостаток такой системы состоит в том, что температура постоянно скачет. Топливный ресурс расходится не полностью, а в результате сгорания образуется сажа и копоть. На протяжении работы агрегата необходимо постоянно регулировать тягу и часто добавлять топливо.

Что касается агрегатов длительного горения, то их принцип работы несколько отличается от теплогенераторов. В данном случае огонь двигается в обратном направлении: сверху — вниз. Это дает возможность максимально загрузить топку полностью. Топливо сгорает постепенно. Кислород подается непосредственно к самому огню. Горение проводится медленно. Тепла при этом выделяется меньше. Благодаря этому есть возможность создать комфортную температуру, которая оптимально подходит для теплиц.

Среди самых эффективных агрегатов стоит выделить газогенераторные или пиролизные печи. Их особенность заключается в том, что при медленном сгорании топлива образуются горючие пары, которые в дальнейшем также вступают в процесс горения. Таким образом эффективность работы агрегата повышается, а затраты на топливо снижаются. Недостаток заключается в том, что при выведении газов в дымоходе образуется конденсат. Поэтому трубу необходимо утеплить.

Газовый котел имеет такие достоинства:

1. Экономичность и высокая эффективность. Топливо стоит сравнительно недорого. При этом есть возможность использовать дерево и другое. Стоят такие агрегаты сравнительно недорого. КПД агрегата составляет близко 85%.
2. Простота в обслуживании. На протяжении суток достаточно делать всего несколько загрузок. При достижении нужной температуры работа агрегата контролируется с помощью тяги топочной камеры.
3. Высокая функциональность. Печи идеально подходят для сооружения отопительных систем различного типа, а также горячего водоснабжения.

Современные агрегаты можно соорудить самостоятельно или приобрести готовыми. Чтобы сделать правильный выбор, стоит рассмотреть основные характеристики существующих моделей.

Булерьян

Это конвекционная печь, которая поддерживает длительный цикл горения. Такой прибор используется для обогрева теплицы крайне редко. Булерьян соединяет в себе несколько функций. Он выступает в роли газогенератора, печи, а также калорифера. Агрегат имеет довольно простую конструкцию, что дает возможность соорудить ее самостоятельно.

Печь представлена в виде металлической емкости, которая имеет бочкообразную форму. Топка имеет два яруса. К ее центру направлены конвекционные трубы. Принцип работы заключается в том, что в первой камере происходит тление дров, в результате чего выделяется газ. Во второй же части топки происходит дожигание газов. Конструкция оснащена заслонкой дымохода, регулятором тяги и дверцей, через которую происходит загрузка топлива.

Бутакова

Сегодня на рынке представлен широкий ассортимент печей от различных производителей. Агрегат прямоугольной формы оснащен зольником. Он имеет конвекционные трубы. По работе схож с предыдущим отопительным оборудованием. Благодаря особенной конструкции Бутакова обладает высокой эффективностью. Несмотря на все достоинства, ее редко используют для обогрева парников.

Бубафоня

Изготовить предыдущие модели своими руками довольно сложно и практически невозможно. Что касается печи Бубафони, то здесь ситуация обстоит совершенно иначе. Имея знания и навыки в слесарном и сварочном деле, можно без проблем сделать агрегат в домашних условиях. Именно самодельные установки чаще всего используют для отопления теплиц и других вспомогательных построек, которые расположены на приусадебном участке.

Для изготовления котла для теплицы своими руками используют различные материалы, которые можно найти на участке или приобрести в магазине. Старый газовый баллон или стальная бочка – идеальный вариант для создания корпуса оборудования. В нем обустраивается зольник и топливная камера с дверцей, через которую осуществляется загрузка топлива. В конструкции предусмотрен металлический блин, который обеспечивает тление дров.

Важно! Преимущество Бубафони заключается в том, что благодаря конструкции и принципу работы, она способна функционировать на одной закладки длительное время.

Слобожанка

Печь имеет довольно сложную конструкцию. Корпус состоит из нескольких кожухов, которые между собой скреплены по специальной схеме. Между ними находится воздушная прослойка. В результате этого воздушные потоки, которые поступают снизу, двигаются правильно. Нагреваясь, они поднимаются вверх, что обеспечивает обогрев помещения.

Твердотопливный агрегат способен работать на древесине и отходов древесной промышленности. Топливо загружается в обустроенный топливный бак. Если для топки используются поленья, то их рекомендовано ставить вертикально. Такое расположение обеспечит эффективное и длительное горение закладки. Горение начинается сверху и постепенно опускается вниз.

Слобожанка имеет огнеупорную крышку и поддувало, которое позволяет регулировать силу пламени. В процессе горения пепел падает в нижний поддон, а дым поступает в дымоходную трубу. Подача воздуха осуществляется разными способами:

1. Установка трубы г-образной формы. Воздух подается в нее и поднимается по каналу с перфорацией, который расположен сбоку экрана. Таким образом, осуществляется подача кислорода непосредственно в очаг горения.
2. Использование трубы, которая располагается в центре топки. Воздух входит снизу и постепенно поступает вверх к агрегату.
3. Труба, которая устанавливается снизу оборудования. По ней поднимается воздух из окружающей среды.

<center></center>

Слобожанка обладает рядом преимуществ, что объясняет ее популярность. К основным достоинствам относят:

1. Высокий уровень КПД, который составляет близко 90%. Остальная часть выходит через дымоход. Благодаря такой продуктивности оборудование быстро нагревается, что позволяет в короткие сроки обогреть помещение. К сожалению, после того, как топливо сгорит, конструкция в короткие сроки остывает.
2. Простота в изготовлении. Оборудование имеет простую конструкцию, что дает возможность легко изготовить агрегат самостоятельно. Для этого понадобится минимальный комплект материалов и инструментов.
3. Экономичность. Небольшая загрузка топлива обеспечивает длительную работу оборудования. При этом есть возможность докладывать дрова во время горения.
4. Мобильность. Оборудование имеет небольшие размеры и вес, что позволяет при необходимости переставить его в другое место.

Что касается недостатков, то здесь стоит отметить быстрое засорение системы в случае использования для топки бытового мусора и отходов. Придется регулярно осуществлять чистку трубопровода от нагара.

Требования и схема отопления

При установке котлов для теплиц на твердом топливе стоит обратить внимание на такие параметры:

• площадь конструкции;
• рассчитать мощность системы;
• наличие утепления;
• наличие возможности контролировать работу системы;
• материальные возможности.

Если учесть все эти факторы, то можно подобрать действительно эффективную систему, которая позволит обогреть теплицу без особых затрат. При этом стоит тщательно рассмотреть все доступные варианты.

<center></center></index>Поделиться ссылкой

Нужные товары

Всего более 200 товаров в каталоге

Ковролин Рекос Степь 360-74, средний ворс 3 мКовры520Р

Ковролин Шегги SH60, кофейный, 4 м, высокий ворсКовры1000Р

Ламинат TARKETT ROBINSON Cпирит белыйКовры620Р

Выставочный ковролин Office Floor (с подложкой) 02029Ковры250Р

Выставочный ковролин Exporadu (Бельгия) r035s 2 мКовры160Р

Линолейм Glory ДРИФТВУД-166 3 мМир покрытий1650Р

Ковролин детский КП ПРИНТ 4 М. ЛУНАПАРК-610Мир покрытий1278Р

Ковролин детский КП ПРИНТ 3 М. ХЭППИ-011Мир покрытий1278Р

Искусственная трава EVERGREEN ГаваннаМир покрытий816Р

ПВХ плитка FINE FLOOR дуб винтерМир покрытий3254Р

Линолеум Супер С Павловск 1 ширина 3,0 м бытовойРемонт Дома420Р

Паркетная доска Ясень брашированный черный лак «Grabo»Ремонт Дома939Р

Используемые источники:

• https://teplica-exp.ru/otoplenie-teplicy-svoimi-rukami/
• https://rozarii.ru/tehnika-dlja-sada/izgotavlivaem-kotly-dlya-teplic.html
• https://ventcondition.ru/sdelat-otaplivaemuyu-teplitsu-svoimi-rukami/
• https://masterlandshafta.ru/proekty-landshafta/otoplenie-teplicy.html
• https://laminatepol.ru/29747-otopleniya-teplitsyi-kotlami-dlitelnogo-goreniya.html
