Как правильно и надежно соединить металлическую трубу с пластиковой?

Полимерные трубы повсеместно вытесняет изделия из металлов во всех сферах, особенно это заметно в строительной отрасли. При этом перед монтажниками нередко встает задача, как соединить пластиковую трубу с металлической на участках, где полная замена трубопровода невозможна по разным причинам.

Соединение полимерных и металлических труб актуально как для специалистов строительной отрасли, особенно сантехников, так и для рядовых потребителей, проводящих различные виды ремонтных работ в своих квартирах или загородных домах. Чтобы получить герметичный и надежный стык, следует изучить разные способы соединения труб из разнородных материалов, знать применяемые для проведения работ комплектующие и необходимый для этого инструмент.

Рис. 1 Примеры того, как соединить пластиковую трубу с металлической

Когда производят соединение пластиковых труб с металлическими

Сопряжение разнородных труб в строительной и бытовой сфере производят:

• При врезании в стальной трубопровод, транспортирующий воду, газ, часто используют полимерное ответвление, отходящее от тройника.
• При прокладке подземных газовых трубопроводов из полиэтилена при выходе наверх его стыкуют со стальным отводом для входа в здания.
• При замене поврежденных участков стояка канализации или подземной канализационной линии чугунные секции меняют на пластмассовые, при этом их соединяют по разным технологиям.
• При замене стальных фрагментов водопровода ну улице и внутри помещений на полимерные.
• В особых случаях, когда один отрезок трубопровода располагается в зоне повышенных температур или существенных нагрузок, его делают из термостойкого и прочного железосодержащего сплава, а далее соединяют с линией из полимеров.

Рис. 2 Трубы из металлов (сталь, оцинковка, нержавейка, медь) для эксплуатации в системах водоподачи, отопления и канализации

Виды соединяемых труб

Для того, чтобы провести работы по состыковке качественно без возможного разрушения труб из разнообразных материалов, полезно знать их разновидности и физические свойства.

Металлические

Все металлы отличаются отличными прочностными характеристиками, высокой стоимостью, также сталь и чугун подвержены коррозии. Металлические трубы изготавливают из следующих сплавов:

Сталь. Во всех коммуникациях прокладывается по поверхности земли, обладает наивысшей прочностью и твердостью среди всех металлов и полимеров. Часто встречается ее оцинкованные разновидности, обладающие повышенной коррозионной стойкостью. Стали гибки и пластичны, на них относительно несложно нанести резьбу, однако из-за твердости и прочности они трудно поддаются обработке.

Чугун. Довольно популярный материал, трубные чугунные изделия большого диаметра изготавливают в настоящее время, отличается более высокой коррозионной стойкостью, чем сталь, однако имеет практически нулевую пластичность и раскалывается при деформации.

Нержавейка. Имеет аналогичные со сталью физические характеристики, в отличие от нее нержавейка обладает повышенной коррозионной стойкостью, но из-за значительной стоимости практически не встречается в бытовых и коммунальных линиях.

Медь. Дорогие трубопроводы из меди обладают пластичностью, гибкостью, соединяются между собой пайкой, их нередко используют для прокладки теплосетей индивидуальных домов в зоне отопительного котла.

Рис. 3 Полипропиленовые переходные фитинги

Полимерные

Основное преимущество труб из полимеров – инертность к большинству агрессивных химических веществ, коррозионная стойкость, простота обработки и невысокая стоимость. В строительной и бытовой сфере применяют полимерные трубы из следующих пластмасс:

Полиэтилен низкого давления ПНД. ПНД – основной компонент изготовления магистралей, прокладываемых под землей для транспортировки воды в коммунальные и индивидуальные дома и природного газа. Отличается эластичностью и гибкостью, изделия малого диаметра соединяют друг с другом посредством компрессионных фитингов, электросварных (с закладным нагревательным элементом) или сваркой встык. Так как трубы ПНД становятся эластичными при температурах выше + 60 °С, их используют только для транспортировки холодной воды.

Полипропилен ПП. Основной вид материала для монтажа внутридомовых магистралей холодной и горячей воды, отличается неплохой прочностью, трубопровод прокладывают методом спайки отдельных участков. Стенки ПП-труб довольно толстые и прочные, поэтому трубопровод обладает не слишком хорошей гибкостью. Один из недостатков полипропилена – высокий коэффициент температурного расширения, поэтому для отопления используют изделия, имеющие внутренний слой из стекловолокна или алюминиевой фольги, придающий им повышенную прочность и снижающий температурную зависимость. Соединение полипропилена проводят по технологии пайки, используя для этого специальный паяльный утюг.

Поливинилхлорид ПВХ. Жесткий и хрупкий материал, из которого изготавливают канализационные трубы большого диаметра, трубопровод монтируют раструбным методом. ПВХ трубы имеют довольно тонкие стенки, поэтому трубопровод прокладывают на поверхности земли с незначительными нагрузками. Для подземной прокладки выпускают многослойные ПВХ трубы, которые имеют легкий вес и более высокие характеристики.

Рис. 4 Переходники с полиэтилена на металл – принцип работы и внешний вид

Непластифицированный поливинилхлорид НПВХ. Прочный, жесткий и хрупкий материал, обладающий сходными с поливинилхлоридом характеристиками, но более устойчивый к нагрузкам. Наружные НПВХ трубы для канализации выпускают рыжего цвета, при прокладке в траншеях под землей они выдерживают нагрузки земляного пласта высотой до 6 м.

Читайте также:  Ревизия для канализационных труб: назначение, порядок установки

Сшитый полиэтилен PEX. Трубопровод из сшитого полиэтилена обладает хорошими параметрами прочности, термостойкости и гибкости, из него прокладывают контуры теплых полов, которые затем заливают стяжкой. Трубы подключает коллектору, имеющему металлические патрубки, их концы надевают на штуцеры и зажимают компрессионными фитингами.

Металлопластик PE-AL-PE. Для укрепления оболочки и снижения температурного расширения пластиковые трубы упрочняют внутренними алюминиевыми оболочками. Встречаются следующие разновидности полимерных труб с фольгированным слоем, маркировка которых наносится на их поверхность:

• PE-R – указывает, что материалом изготовления изделия является полиэтилен;
• PP-R – означает, что стенка изготовлена из полипропилена;
• PE-X – основной материал изготовления стенки – сшитый полиэтилен;
• PE-RT – стенка сделана из термостойкого полиэтилена.

Рис. 5 Канализационные НПВХ и ПВХ трубы

Способы соединения труб из пластика и металла

Трубопроводные магистрали, применяемые в системе отопления, водопровода, газоснабжения, находятся под довольно высоким давлением, поэтому к стыкам предъявляются повышенные требования по прочности и герметичности.

Так как металл и пластик являются разнородными материалами, не может быть речи об их совместной сварке, спайке, склеивании при монтаже, эффективны только механические варианты состыковки.

При помощи резьбовых фитингов

Резьбовые соединения – одни из самых известных и популярных видов сращивания различных деталей, имеющих цилиндрическую форму. Принцип резьбового крепления состоит в нарезании на стенках стальных труб резьбы внутри или снаружи, а на ответную деталь из пластика крепится соответствующий резьбовой фитинг.

Типовой переходник с металлической трубы на пластиковую состоит из двух частей – один участок подсоединяется к пластмассовой детали, а второй патрубок с резьбой внутри или снаружи, фитингом типа американка, прикручивается к стальному элементу.

Рис. 6 Сопряжение фитингов с изделиями из ПЭ (НСПС), ПП (пайка), PEX (напрессовка) и PE-AL-PE (опрессовка)

<center></center>В зависимости от материала труб используются следующие способы монтажа на их торцах резьбовых фитингов:

Полипропиленовые ПП. Переход с железной трубы на полипропилен состоит из металлической части с резьбой и короткого ПП патрубка, имеющего внутренний посадочный размер, равный внешнему трубной оболочки. При сборке переход со стальной трубы на полипропилен и внешняя стенка ПП-трубы нагреваются специальным паяльником и соединяются вместе на некоторое время до спайки полипропилена. При данном способе стыкования ответная деталь из металла должна иметь резьбовую нарезку.

Полипропиленовые трубы можно соединить с металлической, имеющей наружную резьбу чуть большего диаметра, чем внутренний полипропиленовый, более простым способом. Для этого паяльным утюгом разогревают внутреннюю полость ПП-трубы и быстро одевают ее на стальной резьбовой отвод, обжимая руками, после остывания полипропиленовую деталь можно вкручивать и выкручивать по своему усмотрению.

Полиэтиленовые ПЭ. Самое распространенное соединение водопроводных ПЭ труб с металлическими  производится при помощи компрессионных фитингов, которые выполнены из пластика (полипропилена или полиэтилена). Принцип компрессионного фитинга заключается в обжиме муфты специальной цанговой шайбы, которая находится внутри фитинга. Эта цанга имеет обратные пазы, которые врезаются в тело трубы и не дают стыку разъединяться при высоких давлениях.  Данным методом соединяются водопроводные трубы диаметром от 20 до 110 мм, а также скважинные адаптеры к водопроводной магистрали.

В промышленной сфере для сопряжения ПЭ-труб со стальными применяется неразъемное соединение полиэтилен-сталь НСПС, представляющее собой терморезисторную сварку под давлением двух коротких патрубков из указанных материалов.

Рис. 7 Принцип сопряжения компрессионной муфтой

<center></center>Сшитый полиэтилен, металлопласт. Существует несколько технологий крепления переходных фитингов на трубы из сшитого полиэтилена и металлопласта:

• Компрессионная муфта. На пластиковую трубу одевается накидная гайка с внутренней резьбой, под которой находится зажимное кольцо с прорезью. Внутрь трубной оболочки вставляют переходную муфту с уплотнительными кольцами для обеспечения жесткости стенок. При прикручивании наружной резьбовой гайки к резьбе металлической трубы происходит прижимание ее стенок к внутреннему переходнику, что обеспечивает герметичность и одновременную стыковку.
• Опрессовка. Переходной металлический фитинг с уплотнительными кольцами или ребрами в виде елки вставляют внутрь трубы, сверху на трубную оболочку одевают гильзу, которую затем сдавливают специальным инструментом, прижимая внутренний штуцер к стенкам трубы. Ответная металлическая деталь может иметь любую форму и наружную или внутреннюю резьбу, американку – ассортимент опрессуемых фитингов весьма широк.
• Напрессовка. Переходной фитинг вставляют внутрь трубы, сверху на ее оболочку одевают гильзу. Далее с помощью специального инструмента гильзу сдвигают вперед, сдавливая тем самым трубную оболочку снаружи и прижимая ее к стенкам внутреннего переходника, имеющего различные форму, тип и размер резьбы.

Рис. 7 Варианты соединения труб с помощью специальных муфт

Рис. 8 Втулка полиэтиленовая и бурт из полипропилена в сборе для реализации флацевого соединения

Как соединить пластиковую трубу с металлической без резьбы

Рассмотренные выше соединения основывались на том, что к пластиковой трубе припаивался или крепился каким-либо способом фитинг, имеющий резьбу для соединения с металлической деталью, имеющей ответную резьбовую часть. Данная технология является общепринятой и обеспечивает высокое качество, герметичность, и прочность соединения, ее единственный и основной недостаток – невозможность стыковки с трубами, имеющими гладкую поверхность. Следует отметить, что непосредственно соединить пластиковую трубу с железной без резьбы при прокладке любого вида инженерных коммуникаций невозможно, для их сопряжения разработана технология с применением электросварных муфт и переходных элементов НСПС.

Читайте также:  Армированные полипропиленовые трубы: правила выбора, подготовки и монтажа

При прокладке трубопроводных магистралей большого диаметра промышленного назначения используется стыковка разнородных трубных участков с помощью фланцев, к примеру фланцевое соединение металлической трубы с полиэтиленовой или полипропиленовой. Для его реализации к стальным трубам приваривают фланцы, а к пластиковым специальные бурты. За бурт предварительно перед сваркой устанавливается ответный фланец. Стыкуется узел при помощи болтов, которыми стягиваются фланцы.

Рис. 9 Соединение с помощью хомутов – примеры

Соединение пластиковой трубы с металлической без резьбы можно провести следующими полукустарными методами, не гарантирующими приемлемое качество стыка:

При помощи хомутов. Метод довольно прост, пластиковая труба обычно из сшитого полиэтилена одевается на стальную и зажимается стальным хомутом, помещенным на ее наружную оболочку, при помощи прижимного винта. По технологии этот способ напоминает подсоединение труб из сшитого полиэтилена, используемых при укладке теплых полов, к коллектору, имеющему безрезьбовые входные металлические штуцеры.

Если стальная и полимерная труба имеют приблизительно равные диаметры, можно вставить внутрь полимерной стальную гильзу для увеличения прочности ее стенок и соединить обе трубы сверху стальным накладным хомутом, прижав его четырьмя винтами. Правда при данном методе соединения придется хорошо подумать о герметизации стыка.

Переходных муфт. Переходные муфты из достаточно прочных и эластичных обрезков полимерных труб можно использовать как кустарный способ стыковки двух элементов. Для этого в отрезок муфты, имеющий внутренний диаметр стыкуемых полимерной и металлической деталей, вставляются обе соединяемых элемента и прижимаются по краям накладными хомутами.

<center></center>

Рис. 10 Gebo – внешний вид и принцип работы

Фитинга Gebo. Одна из новейших разработок зарубежных специалистов – компрессионный фитинг Gebo, предназначенный для состыковки двух отрезков металлических труб одинакового диаметра, подходящего к внутреннему размеру Gebo. Отличительная особенность Gebo – наличие в конструкции компрессионной муфты уплотнительного резинового кольца, которое исключает протечки. Хотя данный фитинг по инструкции не может осуществлять сопряжение металла и пластика, теоретически жесткая ПП-труба с внутренней прослойкой из стекловолокна или алюминия может быть надежно и герметично состыкована с металлической при одинаковом размере их внешних диаметров.

Поэтому применение фитинга Gebo довольно грамотный ответ на вопрос, как соединить металлическую трубу с полипропиленовой, когда обе детали имеют гладкие стенки и одинаковые размеры в окружности.

Как соединить пластиковую трубу с металлической в канализации

Выше рассматривалась методика присоединения труб в магистралях водоснабжения и тепловых сетей, находящихся под давлением. В отличие от напорных коммуникаций, бытовая канализация работает в безнапорном режиме, то есть на стыки трубопровода не оказывается физическое воздействие от транспортируемого по нему рабочего тела. Поэтому основное требование к стыкам в канализационном трубопроводе – обеспечение герметичности.

Рис. 11 Примеры как соединить пластиковую трубу с металлической посредством манжет

Канализация обычно прокладывается трубами из чугуна и поливинилхлорида ПВХ, при необходимости их стыковки используют следующие варианты:

Присоединение посредством манжеты. Если в чугунной канализации имеется расширяющийся раструб на конце, в него вставляют ПВХ-трубу, герметизируя стык каучуковой манжетой. Аналогичным образом стыкуют чугун с ПВХ-трубами большего размера, просто вставляя их в последние и герметизируя щели уплотнительными кольцами.

Хомуты. Соединить канализационную пластиковую трубу с железной из чугуна можно посредством накладных хомутов подходящего размера, приобретенных в торговой сети, или сделанных самостоятельно.

Для изготовления хомутов своими руками вырезают лист из резины, оборачивают им место стыка двух труб и зажимают его хомутиками, вырезанными из полосок жести при помощи болтов с гайками. При отсутствии времени или желания можно просто обмотать место стыковки проволокой, плотно скрутив ее концы.

Переходники. Одна из методик, как соединить ПВХ трубу с металлической, является использование переходников в виде гофротруб с манжетами. Также для состыковки труб разных размеров выпускают пластмассовые фасонные изделия с переходом с большого на малый диаметр.

Соединительные муфты. Можно состыковать две трубы из чугуна и поливинилхлорида с помощью переходной муфты, вырезанный из отрезка жестяной или ПВХ-трубы. Ее одевают сверху на место стыкуемых элементов, а образовавшиеся щели запенивают монтажной пеной или забивают водонепроницаемыми эластичными прокладками.

Рис. 12 Сопряжение чугуна и ПВХ-труб переходниками

<center></center>Правильное соединение металлической и пластиковой трубы достигается только при использовании резьбы на двух деталях. Безрезьбовое соединение металлических и пластиковых труб в бытовых условиях любыми способами относится к полукустарным методам и не обеспечивает условий герметичности и прочности соединений, необходимых при высоких давлениях в магистрали.<index>

Металлопластиковая труба (МПТ) – композитный материал, созданный на основе полимерных и металлических составляющих. Изделия, выполненные по такой технологии, обладают малым весом, не корродируют при взаимодействии с водой, прочны и эластичны. Конструкции, собранные из металлополимеров, с успехом эксплуатируются в жилищно-коммунальном хозяйстве.

Металлопластиковые трубы применяют для построения сетей отопления и подачи воды.

Способы соединения труб своими руками

Металлопластиковые системы монтируют с помощью специальных элементов – фитингов. Фитинги представляют собой детали различной конфигурации, применяемые для монтажа водопроводных и отопительных систем.

В зависимости от назначения изделия выпускают следующих модификаций:

1. Муфты. Предназначены для устройства прямых соединений труб одинакового диаметра.
2. Переходы с металла на пластик служат для стыковки МПТ со стальными магистралями, а также могут устанавливаться в местах сочленений профиля разного диаметра – тройник, отвод и др.
3. Угольники, кресты применяются для подключения отдельных секций трубопровода к центральной магистрали под прямым углом.

Соединение металлопластиковых труб можно выполнить тремя способами:

1. Компрессионным (обжимным).
2. Прессовым.
3. Пуш-фитинговым.

Сборка с использованием обжимных соединений наиболее доступна для производства работ своими руками.

Для ее выполнения требуется наличие минимального комплекта инструментов:

• трубореза;
• гаечного и разводного ключа;
• калибратора и фаскоснимателя.

Компрессионный способ позволяет получить разборные соединения, которые, в случае обнаружения дефектов, легко демонтировать и заменить на новые. Недостатком такого способа является то, что эксплуатация трубопровода требует периодического технического обслуживания.

Монтаж пресс-муфты выполняют с помощью специального инструмента, предусмотренного только для такого типа конструкций. Стыковка профилей получается неразъемной, что обеспечивает хорошую герметичность соединений и надежность эксплуатации.

Самый простой способ устройства магистралей – это пуш-фитинг, не требующий особых приспособлений и приборов. Отрезок трубы вставляется в муфту и задвигается внутрь до щелчка. Соединение готово.

Автономное водоснабжение для водопровода, отопления и канализации с использованием МПТ можно выполнять скрытой прокладкой в полах, стенах, скрывать штукатуркой, бетонировать.

Фитинги и их разновидности

Монтаж систем водоснабжения невозможен без фитингов. При помощи соединительной арматуры осуществляется сборка отдельных секций трубопровода в надежную, со многими поворотами и ответвлениями, монолитную конструкцию. В зависимости от исходного сырья изделия делятся на полипропиленовые, латунные, медные.

Виды фитингов на трубы.

Соединитель компрессионный

Корпус фитинга изготовлен из горячештампованной латуни. Конструкция состоит из накидной гайки, двух уплотнительных колец из этиленпропиленового каучука и диэлектрической шайбы, предотвращающей возникновение блуждающих токов между алюминиевой и полимерной оболочкой, что делает систему водоснабжения неэлектропроводной.

Поскольку компрессионные соединения относятся к разборным конструкциям, прокладка магистралей скрытым способом не допускается.

Соединитель пресс фитинг

Пресс-фитинги для МПТ состоят из следующих деталей:

• корпус изделия со штуцером;
• 2-3 уплотнительных кольца;
• обжимная гильза;
• изолирующее кольцо.

Соединение изготавливается из термически обработанной латуни или механически прочного полимера. Фиксирующее приспособление устройства выполняется из высокопрочной легированной стали.

Прессовые фитинги образуют неразъемные стыковочные узлы, а это значит, что они не требуют регулярного осмотра и перетяжки в период эксплуатации в отличие от компрессионных соединений. На основании этого допускается их скрытая проводка в монолитном бетоне.

Соединитель пуш-фитинг

Пуш-фитинги изготавливают из полифенилсульфона. Изделия отличаются размерной стабильностью и высокой механической прочностью.

Конструкция фитинга складывается из следующих элементов:

• наружный полимерный кожух с муфтой;
• манжета из этиленпропиленового каучука;
• металлическое направляющее кольцо (или тарельчатая пружина);
• стальной фиксирующий элемент;
• конусообразный уплотнитель;
• крышка с пазами для сборки.

Из всех существующих методов способы соединения труб с использованием пуш-технологии являются наиболее приемлемыми для прокладки систем водоснабжения своими руками. Процесс сборки трубопроводов проходит без использования специальных приспособлений и оборудования.

Соединение металлических и металлопластиковых труб

Стыковка МПТ с действующей стальной магистралью осуществляется с помощью обжимных фитингов. Для этого берется соединение, состоящее из конусной резьбы, обжимного кольца, накидной гайки с одной стороны и патрубка с внутренней резьбой с другой.

Вначале накручивают штуцер фитинга на стальную трубу, предварительно уплотнив соединение ФУМ-лентой или специальным герметиком. Затем на пластиковую секцию надевают накидную гайку с пресс-шайбой, подводят к металлическому патрубку, затягивают гайку и обжимают кольцо. Монтаж окончен.

Соединение металлопластиковых труб для водопровода своими руками

Правила выполнения монтажных работ:

1. Перед прокладкой трубопровода необходимо завершить сварочные и отделочные работы.
2. Бухты материала, транспортировавшегося в зимний период, рекомендуется перед раскаткой и нарезкой выдержать в течение 24 часов в отапливаемом помещении при температуре ≥ 10 °С.
3. Металлопластиковые трубы прокладывают скрыто в каналах, бороздах, шахтах. Для обеспечения удобного доступа к разборным соединениям по линии прокладки необходимо оборудовать смотровые отверстия в виде лючков или вентиляционных решеток.
4. Прокладку магистрали следует выполнять без натяга, свободные отрезки закрывать пробками во избежание попадания мусора в полость трубопровода.
5. Для прохода трассы через конструкцию стен следует предусмотреть пластиковые гильзы. Зазор между полимерным футляром заделывают мягким не впитывающим влагу материалом, допускающим смещение секции вдоль продольной оси.

Конструкция и свойства металлопластиковых изделий

Металлопластиковую трубу производят из двух слоев полиэтилена (наружного и внутреннего), между которыми располагается прокладка из алюминиевой фольги. Армирование позволяет предотвратить диффузию кислорода, снизить значение линейных деформаций, а также сохранить форму конструкции. Для предотвращения расслаивания разных по структуре материалов между покрытиями изделия прокладывают слои специального эластичного клея.

Благодаря такому строению труба совмещает в себе характеристики металла и химически стойких полимеров, обладая при этом гибкостью и высокой прочностью.

Преимущества металлопластиковых изделий:

• устойчивость к резким изменениям температур и давления;
• сохранение заданной формы, полученной во время монтажа, на весь период эксплуатации;
• отсутствует шероховатость внутренней поверхности;
• пластичность, позволяющая уменьшить численность соединений;
• отсутствие внутренних напряжений;
• не проводит электричество;
• хорошая звукоизоляция покрытия;
• малый вес;
• при соблюдении правил эксплуатации срок службы – 50 лет.

Как соединить металлопластиковую трубу своими руками: особенности монтажа

Сборка линий водоснабжения должна выполняться при температуре воздуха на объектах строительства не ниже 5 °С. Не допускаются переломы и сплющивание трубопровода. При обнаружении дефектов испорченная секция должна быть удалена.

Для производства монтажных работ предусмотрен комплект специального инструмента:

• пресс-клещи для ручной опрессовки соединений;
• калибратор с лезвиями для снятия кромки;
• труборез со сменными ножами;
• кондуктор пружинный наружного и внутреннего действия;
• торцеватель – насадка для электродрели.

Комплект инструментов для монтажа металлопластиковых труб.

Последовательность действий при монтаже

Монтаж металлополимерных труб – инструкция:

1. Планируют и размечают места установки подвижных и неподвижных опор, водорозеток.
2. Высверливают участки крепления кронштейнов.
3. Пробивают отверстия для прохождения магистрали через капитальные стены и перегородки.
4. Устанавливают держатели и розетки.
5. Из бухты отматывают нужное количество материала.
6. С помощью рулетки на поверхности трубы откладывают размер секции и делают метку фломастером.
7. Отрезают сегмент нужной длины.
8. Для придания сечению овальной формы применяют калибратор.
9. С внутренней поверхности профиля снимают фаску.
10. Подбирают и монтируют фитинговые соединения.
11. После выполнения сборочных процедур магистраль окончательно закрепляют на опорах.
12. Затем производят гидравлические испытания трубопровода, для чего все водорозетки закрывают резьбовыми пробками.
13. На одну из точек потребления, расположенную в верхней части системы, устанавливают вентиль для стравливания воздуха.
14. Гидравлический пресс присоединяют к выпускному крану коллектора. Магистраль заполняют водой с рабочим давлением, превышающим проектные значения в 1,5 раза.

Магистраль считается прошедшей испытание, если по истечении 10 минут показатели снижения силы напора составили 0,5 бар. При этом не наблюдалось признаков формирования капель в местах стыка конструкций.

Как соединить с металлическим сегментом

Стыковочный узел металлополимерных и стальных труб выполняют при помощи обжимных или прессовых соединений. Вначале на конце металлического профиля нарезают наружную резьбу. Затем накручивают гайку фитинга и полученный сегмент сочленяют с металлопластиковой конструкцией.

При подключении полимерных переходов к стальному трубопроводу длина нарезаемой резьбы должна быть не меньше 20 мм. При несоблюдении этих условий может произойти повреждение конусного сегмента.

Соединение с полипропиленовой трубой

Соединить МПТ и полипропиленовую трубу напрямую не получится из-за разных технологических решений по устройству этих конструкций. Оптимальный выход – это подобрать переходы с наружной и внутренней резьбой. Причем одну секцию снабдить гайкой, а вторую часть штуцером.

Перед монтажом необходимо убедиться, что шаг резьбы у двух деталей одинаковый. После этого гайку накрутить на штуцер и затянуть.

Как работать с металлопластиковыми трубами: обзор способов соединения и методов сгибания

Для МПТ предусматривают разъемные и неразборные соединения при помощи специальных деталей – фитингов. Разборные узлы монтируют в местах установки на магистрали запорной арматуры и бытового оборудования для возможности демонтажа сегментов в процессе эксплуатации.

Соединение труб из разнородных полимерных материалов производится с помощью переходных муфт, технология применения которых зависит от поставщика продукта.

Для прохода углов стен и оборудования поворотных конструкций трубопровода существуют специальные угловые фитинги.

В целях экономии средств или не предусмотренных проектом углов разворота можно изменить направление магистрали при помощи нескольких простых способов:

• вручную;
• с использованием пружинных кондукторов;
• посредством строительного фена;
• с применением трубогиба.

Ручная гибка металлопластиковых труб.

Особенности соединения металлопластиковых труб

Монтаж внутренних систем водоснабжения из металлопластиковых труб располагает своей простотой и легкостью освоения. Однако домашнему мастеру не повредит знание конструкций основных соединительных элементов, порядок стыковки узлов и технологические особенности.

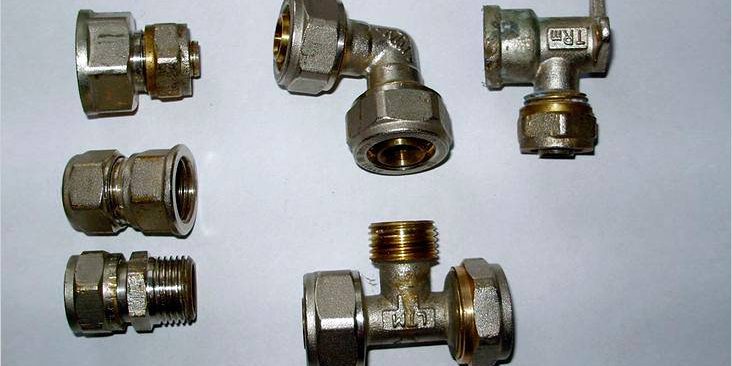

Компрессионные фитинги

Труба закрепляется с помощью обжимного латунного механизма, который охватывает профиль при совмещении конуса гайки и уплотнительного кольца. Ограничительная кромка на фитинге предотвращает сползание обжимного сегмента во время монтажа.

Последовательность выполнения работ при использовании компрессионных фитингов:

• откалибровать профиль и снять внутреннюю фаску;
• накинуть на конец трубы обжимную гайку;
• надеть обжимное кольцо («сухарь»);
• вставить штуцер соединителя;
• навернуть от руки накидную гайку;
• удерживая корпус фитинга разводным ключом, взять рожковый инструмент и подтянуть крепление на один оборот.

Пуш-фитинги

Все, что нужно для создания прочного соединения, – это калибратор и труборез. Обжимные приспособления не требуются.

Конструкция фитинга:

1. Корпус.
2. 2 уплотнительных кольца из этиленпропиленового каучука.
3. Втулка со смотровым окошком.
4. Прозрачная пластиковая шайба.
5. Обжимной элемент.
6. Опорный сегмент.
7. Тарельчатый стопор.
8. Гайка с уплотнительным кольцом и тремя отверстиями для монтажа.

Пуш фитинг для металлопластиковых труб.

Монтаж:

• отрезать секцию нужной длины;
• подровнять фаску калибратором;
• снять защитный колпачок;
• вставить трубу в соединитель;
• надвинуть профиль до появления кромки в смотровом окошке.

После щелчка прекратить монтаж фитинга.

Цанговые фитинги

Соединения предназначены для стыковки пластиковых и металлопластиковых труб с помощью резьбовых конструкций, а также для сочленения МПТ с медными и стальными трубопроводами. Цанговый фитинг является разборным элементом с возможностью многоразового применения.

Устройство:

1. Цанга из латуни.
2. Уплотнительное кольцо.
3. Гайка.
4. Диэлектрическая прокладка.

Последовательность монтажа:

• откалибровать внутреннюю поверхность;
• снять фаску;
• надеть цангу и накидную гайку;
• поместить трубу в отверстие фитинга;
• затянуть гайку.

Цанговое соединение укрепляют только со стороны стальных и медных профилей. В качестве уплотнителя используют ленту ФУМ, льняную паклю, пропитанную белилами или свинцовым суриком.

Крепление металлопластиковых труб к поверхности

В качестве подвижной конструкции крепления металлополимерных труб применяются пластиковые кронштейны подходящего диаметра, допускающие продольное перемещение секции. Для оборудования неподвижной опоры используют металлические держатели с резиновыми прокладками.

Оптимальное расстояние между скобами по горизонтали – 120-140 мм. Внутренняя поверхность приспособлений должна иметь плоскую форму без острых кромок и заусенцев.

Закрепление металлопластиковых труб на поверхности стены.

При устройстве теплых полов крепление трубы к поверхности выполняется с помощью распределительных пластиковых гребенок с промежутком между пазами 35-50 мм. Фиксацию армирующей сетки осуществляют кабельными хомутиками.

Как правильно изогнуть металлопластиковую трубу

В случае поворотов по трассе прокладки трубопровода возникает необходимость изгибать металлопластиковую трубу в нужном направлении. Существует несколько способов для выполнения такой операции.

Сгибание труб руками

Вручную можно гнуть профили диаметром 16-20 мм, при этом радиус поворота трубы должен быть 80-100 мм соответственно. Для соблюдения проектных значений изготавливают шаблон из картона или мягкой проволоки.

Ошибочное увеличение угла изгиба может спровоцировать «залом» трубы, в результате чего потребуется демонтаж отрезка и замены участка новой секцией.

Пружина поможет избежать дефектов

Для гнутья труб Ø 26-32 мм применяют внутренний или наружный пружинный кондукторы. Конструкция инструмента позволяет исключить нарушения структуры материала и избежать заломов на обрабатываемых участках.

Приспособление перемещают вдоль линии магистрали последовательно от одного участка к другому. Внутренний механизм рекомендуют использовать на небольших отрезках. Для обслуживания водоводов большой протяженности понадобится устройство с наружной пружиной.

3 использование строительного фена

Строительный фен применяют в тех ситуациях, когда не получилось найти нужный размер пружины. В секцию трубопровода помещают мелкий кварцевый песок и уплотняют так, чтобы в полости отрезка не осталось свободного пространства. На оба конца профиля надеваются заглушки, чтобы избежать просыпания смеси.

Изделие устанавливается в тиски и гнется, при этом параллельно осуществляется прогрев строительным феном в местах предполагаемого изгиба.

Трубогиб для мастера

Для изгибания маломерных секций и профилей диаметром более 32 мм используют реечный трубогиб.

Такой инструмент позволяет достичь оптимального радиуса трубы и избежать необоснованных дефектов поверхности. По своей конструкции приспособление может быть механическим, электромеханическим или гидравлическим.

</index>

Металлопластиковая труба представляет собой надежный, экологически чистый материал для создания бытовых коммуникаций любой конфигурации и назначения. Они выдерживают нагрузки системы водяного отопления (в том числе систему «теплый пол»), горячего, холодного водоснабжения. Соединение металлопластиковых труб между собой и с трубопроводами из металла или пластика не представляет сложности, не требует дорогостоящего оборудования. Врезка в общий железный стояк или разводка от полипропиленовой трубы вполне доступна для выполнения неспециалисту.

Особенности металлопластиковых трубных изделий

Металлопластиковые трубы имеют сложную структуру и соединяют в себе преимущества металла и пластика. Изделие состоит из пяти слоев:

• Внутренний и внешний слой – это сшитый или уплотненный полиэтилен. Органический материал, который не меняет своей структуры, физических свойств и сохраняет химическую пассивность при температуре до 95 градусов и давлении внутри до 10 атм.
• Внутренний слой – алюминиевая фольга. Этот легкий и гибкий металл придает металлопластиковой трубе особую прочность, «умение» держать изогнутую форму, препятствует проникновению атмосферного кислорода внутрь.
• Два слоя специального клея, которые скрепляют металл и прошитый полиэтилен.

Обратите внимание! Комбинированные трубы имеют соответствующую структуре маркировку: PEX-AL-PEX для сшитого полимера; PE RT-AL-PE RT для термостойкого материала. Она наносится на каждое изделие с внешней стороны.

Преимущества металлопластиковых труб

В отличие от стального, трубопровод получается:

• значительно дешевле;
• легче по весу;
• не лопаются на морозе, будучи заполнены теплоносителем;
• устойчивым к коррозии.

В отличие от пластиковых труб, металлопластиковые:

• остаются гибкими, но сохраняют приданную конфигурацию, что позволяет использовать меньше креплений и фитингов;
• способны выдерживать повышенные нагрузки;
• не требуют пайки при монтаже;
• имеют меньшее линейное расширение.

Рекомендуем ознакомиться:  Способы выполнения перехода с трубы ПНД на металл

Обладая надежностью металлической трубы, металлопластиковые бытовые коммуникации имеют срок службы современного пластика.

Способы монтажа труб из металлопластика между собой

Соединение металлопластиковых труб между собой осуществляется при помощи фитингов. Сварка или пайка, которая является основным способом соединения органических полимеров, здесь невозможна из-за наличия прокладки из металла.

Способы монтажа можно разделить на:

• Разъемные соединения – стыковка обжимными фитингами. Требует периодического контроля.
• Неразъемные – соединение на пресс или пуш фитингах. При качественном монтаже используют для прокладки скрытых коммуникаций.

Вне зависимости от типа выбранного фитинга трубу следует подготовить к монтажу. Ее выравнивают по направляющей оси. Минимальный ровный отрезок от края составляет не менее 10 см.

Для подготовки трубы к соединению понадобятся следующие инструменты:

• Труборез. Разрезать мягкую металлопластиковую трубу можно ножовкой по металлу, острым ножом. Однако для качественного соединения необходима неповрежденная окружность и строго перпендикулярный направляющей оси срез, без заусенцев или иных изъянов. Такой срез дают специальные ножницы.
• Калибратор — для восстановления окружности и обработки внутренней части среза. Обработка среза заключается в снятии стружки с внутреннего слоя под углом в 45 градусов. Операция позволяет провести качественное соединение металлопластиковых материалов.
• Фаскосниматель – для обработки внешней кромки среза.

Обратите внимание! Перечисленные инструменты стоят недорого. Они подходят для работы не только с металлопластиковыми, но и с другими полимерными трубными материалами.

Монтаж обжимными фитингами

Обжимной (компрессионный) фитинг для металлопластиковых труб представляет собой разборную деталь, которая состоит из литого корпуса со штуцером, уплотнительного кольца и обжимной гайки. На корпусе установлены две резиновых прокладки, плюс обязательно должна быть диэлектрическая силиконовая прокладка. Монтаж осуществляют вручную, используя разводной и гаечный ключ.

Схематично процесс выглядит следующим образом. Трубу следует отрезать по размеру и подготовить к монтажу, обработав срез с двух сторон.

• Соединяемый отрезок протирают от пыли, тщательно вытирают следы масляных загрязнений. Для обезжиривания используют спиртовой раствор и ветошь.
• Компрессионный фитинг раскручивают – снимают обжимную гайку, разрезное кольцо.
• В указанном порядке их следует надеть на трубу.
• Вставляют штуцер фитинга в трубу до упора, используя физическое усилие. Для лучшего скольжения штуцер можно намочить.
• Сдвигают на край кольцо. Фиксируют соединение гайкой.

Рекомендуем ознакомиться:  Какую газовую горелку выбрать для пайки медных труб — обзор лучших

Затягивание обжимной гайки проводят двумя ключами. Одним фиксируют неподвижно фитинг, другим затягивают гайку.

Обратите внимание! Чрезмерное желание «затянуть потуже» приведет к порче резьбы фитинга. Затягивать следует туго, но без излишнего рвения.

Соединение получается разборным. Со временем его придется несколько подтягивать, поэтому компрессионные фитинги применяют в коммуникациях с открытым доступом.

Монтаж пресс-фитингами

Пресс-фитинг устроен подобно компрессионному, но вместо гайки на резьбе для фиксации соединения используется обжимная гильза. Чтобы запрессовать обжимную гильзу понадобится дополнительный инструмент – пресс-клещи (в ручном или электроприводном варианте). Пресс-клещи различаются по размеру, в зависимости от диаметра металлопластиковых коммуникаций.

Монтаж начинают с подготовки трубы. С пресс-фитинга снимают металлическую гильзу и надевают ее на подготовленный  конец трубы. Внутрь вставляют штуцер. Клещами фиксируют соединение, зажимая их до полного сведения ручек. Сдавливание проводят однократно.

Обратите внимание! При качественной запрессовке на гильзе появляются две выраженные вдавленные полоски. Локация этих полосок не должна совпадать с расположением резиновых прокладок фитинга.

Использование пуш-фитингов в соединении металлопластиковых труб

Пуш-фитинг представляет собой самофиксирующуюся деталь. Он позволяет соединить металлопластик без использования дополнительных инструментов. Здесь требуется качественная подготовка срезов. К обоим концам фитинга подсоединяют трубы, надевая их на штуцера. Соединение фиксируется пуш-фитингом. Окончательно процесс соединения завершается за 3 часа, когда полиэтиленовый материал восстановит свою конфигурацию.

Использование пуш-фитингов является надежным способом для сборки коммуникаций из металлопластика для людей, которые никогда не пользовались сантехническими инструментами. Оно получается неразъемным, герметичным. Пуш-фитинги можно использовать для прокладки скрытых коммуникаций. Недостаток здесь один – высокая стоимость соединительных деталей.

Как соединить металлопластик и металл

Соединение металлопластиковых труб и металлического трубопровода необходимо при монтаже разводки от центральной магистрали или, например, при монтаже индивидуальной отопительной системы. Здесь соединение металлопластик-металл проводится при подключении обвязки к водонагревательному котлу.

Рекомендуем ознакомиться:  Назначение и применение хомутов для обустройства дымохода

Соединение металлопластика со стальной трубой проводят специальными переходными фитингами. Один конец такой детали предназначен для металлопластика и может быть как компрессионным (с гайкой на резьбе), так и обжимным, на пресс-шайбе. Второй конец фитинга имеет металлическую резьбу. Она может быть как внутренней, так и наружной.

Монтаж осуществляют с присоединения стальной трубы к фитингу. Для герметизации резьбового соединения используют подмотку паклей на олифе, фум ленту. Затем присоединяют металлопластиковую часть коммуникаций.

Особенности соединения металлопластиковых труб и труб из полипропилена

Для монтажа металлопластиковой и полипропиленовой трубы используют специальные фитинги — с одной стороны такая деталь имеет полипропиленовую часть, предназначенную для сваривания с полипропиленовым материалом. Вторая часть детали – это пресс-фитинг с надвижной пресс-гильзой или с пресс-шайбой на резьбе.

Работу начинают с припаивания фитинга к полипропиленовой трубе. После полного остывания сварного соединения присоединяют металлопластик.

Обратите внимание! Производители сантехнического оборудования предлагают фитинги различных конфигураций, которые позволяют не только соединить разнородные трубы, но и перейти на другой диаметр, смонтировать отвод для врезки.

ДомойВодопровод и водоснабжение

В любом доме множество различных трубопроводов. Это и подача холодной и горячей воды, и система отопления, и многое другое. Для их создания можно использовать металлопластиковые трубы. Они обладают высокой прочностью и долговечностью. В данной статье будет рассказано о том, как соединить металлопластиковые трубы между собой и с трубами из других материалов.

Почему именно металлопластик

Делая ремонт коммуникаций в доме, или прокладывая новые, многие обращают внимание именно на металлопластиковые трубы. А почему именно они? Объяснения этого лежит в их преимуществах. А именно:

• Они стойкие к коррозии. Благодаря наличию полимеров, такие трубы не ржавеют и не гниют. А значит, они прослужат очень долго.
• Имея алюминиевую прослойку, хорошо сохраняют форму, при этом обладают эластичностью. Это свойство дает возможность создавать системы практически любой конфигурации.
• Легки в монтаже. С созданием коммуникаций может справиться любой, даже не обладая специальными навыками.

Слои металлопластиковой трубы

Все эти преимущества металлопластиковым трубам придает структура. Она состоит из нескольких слоев. Первый (внутренний) слой состоит из уплотненного или сшитого полиэтилена. Затем идет слой клея, на который накладывается прослойка из алюминия. Следующим в «пироге» оказывается снова клей, на который и наносится последний ингредиент – пластик.

Но при этом есть и некоторые недостатки. Например, имеются некоторые ограничения в применении металлопластиковых труб в системах горячего водоснабжения и отопления. Также к минусам можно отнести зауженное проходное сечение мест соединения (из-за использования специальных фитингов). Такой водопровод нельзя замуровывать в стену, если он собран на резьбовых соединениях, потому что их нужно периодически обжимать.

Соединение при помощи пресс-фитингов

Пресс-фитинг угловой на трубопроводе

Соединение металлопластиковых труб своими руками можно провести несколькими способами, одни из них является использование пресс-фитингов. Такая стыковка получается надежной, но неразборной. Именно такой способ рекомендуют специалисты при прокладке скрытых трубопроводов, так как протечка в месте соединения практически невозможна.

Для проведения работ необходим специальный инструмент – пресс-клещи. Он может приводиться в действие как вручную, так и используя электричества. Также нужно запастись специальными ножницами для резки труб, калибратором, фаскоснимателем, прямой фитинг (если нужно соединить трубы разного диаметра или сделать поворот трассы, то используются другие разновидности).

Соединение металлопластиковых труб при помощи пресс-фитингов



Последовательность работ следующая:

• При помощи ножниц отрезаем трубу нужной длины.
• Затем обрабатываем конец. Вначале калибратором выравниваем края и снимаем фаску с внутренней стороны. Затем фаскоснимателем обрабатываем внешнюю сторону.
• Внимательно осматриваем фитинг, особенно уплотнительные кольца. Если замечен дефект, то лучше заменить. Если все нормально, то надеваем на трубу обжимную муфту. Штуцер фитинга до упора вставляем внутрь трубы.
• Затем при помощи пресс-клещей обжимаем муфту. Если используется электрическое устройство, то держаться за металлические элементы нельзя. В этом случае лучше всего проводить работы в резиновых перчатках.

Протечка соединения

Правильность выполненных работ можно проверить по форме муфты, она должна иметь вид правильных колец. При этом повторный обжим проводить нельзя. Такие действия могут привести к образованию трещин, а значит, к возможным протечкам.

Обжимные фитинги неразборные

Соединения, сделанные с использование пресс-фитингов, могут прослужить до 50 лет. При этом они легко выдерживают высокое давление. Но, как уже говорилось, такие соединения неразборные.

Использование компрессионных фитингов

Компрессионные фитинги

Существует еще один способ соединить металлопластиковые трубы – используя компрессионные фитинги. Такой способ наиболее экономичный, так как не требует использование дополнительных инструментов и оборудования. Кроме того, само соединение сделать очень просто, даже не имея каких-либо особых навыков.

Сами фитинги представляют собой штуцер, оснащенный разрезным кольцом и накидной гайкой. Каждый производитель может выпускать свои разновидности. Поэтому специалисты рекомендуют покупать фитинги от того же производителя что и металлопластиковые трубы (иногда может не подойти диаметр). Но какой бы фирмы ни был фитинг, принцип его установки всегда одинаков. Для работы понадобится:

• карандаш;
• труборез;
• калибратор;
• гаечный ключ.

Соединение металлопластиковых труб С помощью карандаша отмерьте место будущего среза. Затем труборезом отрежьте нужный кусок трубы. Далее (обязательный пункт) откалибруйте отверстие. Затем надеваем на конец накидную гайку и уплотнительные кольца и вставляем штуцер. Чтобы облегчить работу, можно смочить резиновые уплотнители фитинга водой. Затем с помощью гаечного ключа затягиваем накидную гайку. При работе ключом не нужно прикладывать чрезмерных усилий, так как можно повредить соединение.

Как видно, таким способом соединить две металлопластиковых трубы не составляет особого труда. При этом стык получается разборным. Это может значительно упростить ремонт и замену поврежденных участков. Если есть какие-то непонятные вопросы (например, с проведением обязательной калибровки), то можно посмотреть видео из интернета.

Соединения металлопластиковых труб с трубами из других материалов

Фитинг для соединения металлопластиковой трубы с трубами из других материалов

Очень часто, делая замену коммуникаций, возникает необходимость соединить металлопластиковые трубы с трубами из других материалов. В этом случае можно также использовать несколько способов.

Чтобы соединить металлопластик с металлическими трубами, используют обжимной фитинг. Тут важно все делать аккуратно и последовательно. Необходимо сделать следующие действия:

1. Первым делом занимаемся металлической трубой. Если на ней есть ржавчина, то от нее следует избавиться (с помощью металлической щетки). Затем на резьбу накручиваем фитинг. Лучше при этом воспользоваться старым методом предохранения от протечки, намотав паклю на резьбу. Затем на нее накручиваем фитинг.
2. Теперь берем металлопластиковую трубу. Надеваем на нее пресс-шайбу с гайкой и делаем калибровку.
3. Следующим шагом будет надевание конца металлопластиковой трубы, на конус фитинга, прикрученного к металлической.
4. Теперь при помощи рожкового ключа закручиваем гайку. В результате шайба должна прочно обжать металлопластиковую трубу.

Такое соединение довольно прочное и не допускает протечки. Главное, подобрать фитинг нужного диаметра.

Тройник для подключения к металлической трубе Если есть необходимость соединить металлопластик с полипропиленовой трубой, то используют специальные муфты. Один конец такого изделия припаивается к пластиковой трубе, а на втором конце имеется резьба. Как правило, в полипропиленовой трубе припаивается фитинг с наружной резьбой, в который нужно вкрутить фитинг для металлопластика с внутренней резьбой. Затем они просто скручиваются вместе.

Также в продаже можно найти фитинги в виде тройника, уголка и других конструкций. С их помощью можно легко соединить металлопластик с полипропиленовыми трубами. При этом специалисты рекомендуют наматывать на резьбу паклю или фум ленту, чтобы избежать протечек.

Трубы ПВХ соединяются с металлопластиковыми теми же способами, что и с полипропиленовыми. При этом используются практически такие же фитинги и приспособления, предназначенные для этого вида труб.

Видео

Посмотрите видео про металлопластиковые трубы и узнайте секрет соединения компрессионных фитингов:

В этом видео демонстрируются пресс-клещи Rems Eco Press, предназначенные для обжима пресс-фитингов:

Используемые источники:

• https://montagtrub.ru/kak-soedinit-plastikovuyu-trubu-s-metallicheskoj/
• https://vodasovet.ru/vodoprovod/metalloplastikovye-truby
• https://infotruby.ru/soedinenie/5-sposobov-soedineniya-metalloplastikovyh-trub
• https://kakpravilnosdelat.ru/kak-soedinit-metalloplastikovye-truby/
