Как построить угловой камин из кирпича

Проект отопительного сооружения — это чертеж камина будущей конструкции на бумаге. Перед началом кладки необходимо грамотно продумать все моменты и правильно составить эскиз.

Изучая проекты домов с камином, вам следует знать следующие параметры:

• какой размер фундамента заливать под камин;
• высоту помещения;
• прочность высокого кирпичного сооружения;
• соблюдение мер противопожарной безопасности;
• внешний вид привлекательности камина.

Правильно составленная схема камина из кирпича позволит сэкономить время и силы, и даст возможность выполнить задуманное строительство в самом лучшем виде, а так же избежать сложностей при эксплуатации. Проекты каминов из кирпича

Угловой камин и его уникальность

Рассмотрим подробный чертеж кладки углового камина из кирпича и порядовку с описанием. На сегодняшний день проектов каминов насчитывается огромное множество, но на данный момент предлагаем вам удобный встроенный в углу камин, который можно установить в небольшой, не меньше 12 м² комнате, так как кислорода не будет хватать для его обогрева. Для его создания следует найти каменщика 4 – 5 разряда, что бы он обладал тонкостями возведения этого сооружения или вникать самостоятельно тонкости этого процесса.

Следует помнить, что внутреннее строение каминов создаётся практически одинаково, и горение огня в топке одно и то же.

У угловых очагов есть свои достоинства:

Его особенностью является то, что он находится не в центре строения, а в углу, и имеет небольшие габариты. К тому же он равномерно передаёт энергию тепла по всему помещению.

Сложенный аккуратно, с наименьшими отклонениями и допусками в строительстве, угловой камин является греющим оборудованием, несет в себе определенную декоративную красоту и показывает статус хозяина этого строения.

Его минусом является дорогостоящая, декоративная отделка.

Кирпич для конструкции этого сооружения нужен высокой марки, конечно, можно выложить маркой 100, но следует помнить о том, что этот материал является некачественным для его выкладывания. В данном случае, если возвести из этого кирпича камин, то его, по технике пожарной безопасности, следует оштукатурить.

Данную марку кирпича применяют для выкладывания внешней части корпуса и для возведения трубы. А внутреннюю часть топки выкладывают из огнеупорного кирпича.

Читайте также: устройство трубы для камина.

• Под эту конструкцию из кирпича требуется заливать отдельное основание, чтобы не нарушить основной фундамент, так как у отопительного прибора имеется своя усадка.
• Требуется между стеной и будущим камином прикрепить специальный теплоизолирующий материал или выложить кладку в четверть кирпича, то есть на ребро (желательно через два ряда прокладывать проволоку, для крепости конструкции).

Его кладку изготавливают по проекту, выполняя перевязку швов. Работа выполняется без спешки, так как глиняный раствор имеет свойство плыть.

Желательно соблюдать уровень горизонта, вертикальную поверхность и равные точки диагонали. При данном соблюдении правил зависит качество вывода наружу продуктов горения.

Читайте также: Виды беседок с красивыми каминами.

Схема прямоугольного камина и чертеж

Его размер 5×2,5 порядовка кирпичной кладки состоит из 33 рядов

Данное сооружение используют без дверцы на топке. Проектировщик, создавая этот чертеж, использовал дымоотводящий сквозной канал, который обеспечивает хорошую тягу. В связи с этим, его теплоемкость уменьшается, чтобы увеличить КПД данного строения. Для этого следует воспользоваться стандартными способами, такими как кладка пустых каналов вдоль топливника и дымохода.

• Внутреннюю часть топливника следует выкладывать из огнеупорного кирпича, который выдерживает 1100 градусов.

Основная массивная часть камина выкладывается полнотелым керамическим кирпичом высокого качества, он должен соответствовать марке 125 и выше, его температурный нагрев равен 750 градусов.

Вам следует помнить, что огнеупорный и керамический кирпич запрещается перевязывать, но их можно связать благодаря проволоке сечением 3 мм, уложенной в шов между кирпичами.

Порядовая схема прямоугольного камина 5×2,5 из кирпича

Ряды следует проверять уровнем или отвесом, чтобы достичь правильной геометрической формы конструкции.

Данным чертежом пользуются мастера-печники, даже имея огромный опыт, они сверяются с ним.

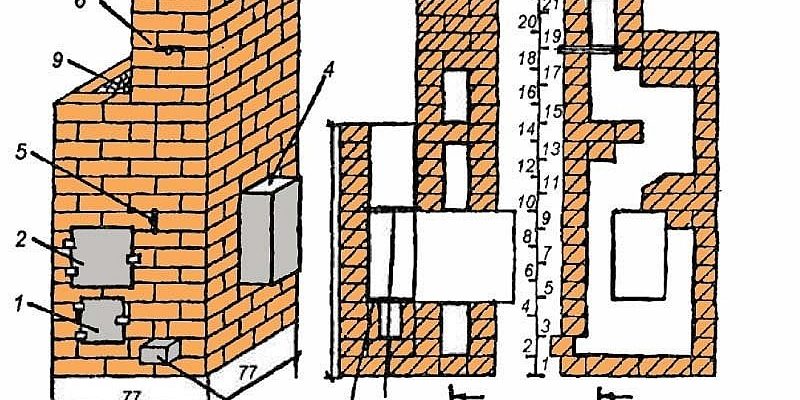

Чертеж мини камина

Данный отопительный прибор рекомендуют устанавливать в комнате не менее 16 м². Его встраивают в перегородку для обогрева двух комнат. Чтобы увеличить теплоотдачу, топка выкладывается без огнеупорного кирпича. Таким образом, керамический кирпич нагревается намного быстрее, потому что он меньше сохраняет теплоемкость массива, чем огнеупорный.

• В данном случае, чтобы защитить топку от высоких температур мастер — печник применяет вместо каменного зуба, металлический лист толщиной 3 миллиметра.

Чертеж камина из кирпича прилагается ниже в описании. Если мастер имеет малую квалификацию в этом направлении, то вместо арки портала можно соорудить горизонтальное перекрытие. Для этого вам потребуется 2 уголка из металла нужной длины.

Положительной характеристикой этого камина является то, что приобретая материалы для его возведения, вы минимально расходуете свои средства.

Для возведения вам потребуется:

• керамический кирпич 235 штук;
• глина – 0,12 м³;
• песок – 0 , 3м³;
• дверка прочистная – 1 штука;
• задвижка печная – 1 штука;
• колосниковая решетка – 1 штука;
• душники – 2 штуки;
• сталь листовая толщина – 3 мм и размером 0, 25 м²;
• рубероид – 1,5 м²;
• цемент – 15 килограмм.

Камин «мини» и его порядовая схема кладки

Чтобы максимально увеличить эффективность КПД данного сооружения, боковые стенки топливника выкладывают под углом 25градусов.

Задняя стенка выкладывается 10 рядами обычным способом, то есть горизонтально. Начиная с 11 ряда, кирпич выдвигается на четверть под углом 30 градусов во внутреннюю часть топки. Таким действием образуются перевал каминного зуба, в швы между кирпичами вставляются металлические штыри далее, к ним будет крепиться лист из металла.

Ниже имеется чертеж из металла для топливника.

Благодаря отсутствию шамотного кирпича в этом строении, пространство в помещении нагревается намного быстрее, так как выложены боковые воздушные каналы.

В нижней части находятся отверстия, через которые поступает холодный воздух, а нагретый от топки камина горячий воздух через «душники», находящиеся в 13 и 14 рядах, выходят во внутрь помещения уже горячим воздухом. Таким образом, увеличивается его КПД на 15, 20%

Английский камин среднего размера

Английский камин из кирпича своими руками является одним из самых древних, которые возводились вообще. Также его называют классическим кирпичным камином открытого типа.

К параметрам причисляют следующее особенности:

• выступающий зуб;
• открытая топка;
• задняя стенка наклонного излома.

Внутреннее углубление топки или очага выкладывается из огнеупорного кирпича на раствор, в состав которого входит глина и шамотная крошка, а также немного цемента. Внешний контур сооружения создается из керамического, полнотелого материала.

Элементы и схема камина английского типа

Данная схема является актуальной для большинства моделей английского типа.

Эта схема английского типа является сложной, но окупается тем, что у него стабильная тяга и хорошее КПД. Чертеж камина из кирпича английского типа 5×3 и его порядовая схема.

Для его возведения вам потребуется:

• полнотелый керамический кирпич – 350 штук;
• шамотный кирпич – 125 штук;
• песчано-глиняный раствор – 215кг;
• раствор огнеупорный – 155кг.

Ниже приведён подробный чертеж английского отопительного прибора 5×3 из кирпича

Первые четыре ряда основания выкладываются из керамического кирпича маркой 100, далее применяется более качественный материал марки 150 и выше.

Это строение устанавливают в помещении не менее 80 м³ общего пространства. Изучив его порядовку, следует отметить следующее моменты, обратите внимание, что отсутствует поддувало и колосниковая решетка.

Если комната малого объема имеет герметично закрывающиеся окна со всех сторон, следует установить подвод кислорода с улицы в топку для лучшего горения.

Чтобы создать перекрытие для топки на двенадцатом ряду укладывается уголок из стали и 2 полосы из такого же материала.

В этой конструкции на 16 – 17 ряду предусмотрена прочистная дверца, которая устанавливается на задней стенке. Это отверстие ограничивает размещение камина прилегания к несущей стене, либо к простенку. В этом случае, данным отопительным прибором не получится согреть вторую комнату.

Для сохранения эластичности раствора и его естественного схватывания керамический кирпич, перед возведением кладки конструкции, следует на 5 минут замачивать в емкости с водой. Термостойкий кирпич обтирают влажной ветошью для того, чтобы избавиться от пыли.

После завершения возведения английского камина, следует в течение 3 недель понемногу протапливать – просушивать его, и только после прошествия этого времени, можно закладывать топку до половины. Спустя еще месяц можно затапливать отопительный прибор на полную мощность.

Следуя этому правилу, вы дадите возможность раствору естественным образом схватиться, если его нарушить, то вы подвергаете свою конструкцию ограничению в сроке службы. Решение за вами.

Кладка трёхуровневого камина с колосниковой решеткой

Данная конструкция является русской версией, но основные элементы взяты из тематики английского и шведского моделирования.

фото камина, состоящего из трёх уровней

Тяга в трубе этого строения стабильно хорошая, даже при высоте три метра, благодаря большому сечению внутренней части дымоотвода.

Следует помнить, что этим сооружением пользуются в тех помещениях, где высокая влажность воздуха.

Схема чертежа трехуровневого камина с колосниковой решеткой

Для кладки понадобятся следующие материалы:

• керамический кирпич – 620шт;
• кирпич шамотный (огнеупорный) – 220 шт;
• решетка колосниковая 420х200мм – 2шт;
• задвижка дымовая 260х260 мм – 1шт;
• уголок стальной №40 – 150см;
• уголок стальной №60 – 100 см;
• стальная полоса 4х60 мм – 300 см;
• глиняный раствор – 750 кг.

Изучив вышеописанные порядовки и чертежи каминов из кирпича для строительства своими руками, вам следует знать, как рассчитать все размеры данного сооружения.

Запаситесь терпением для самостоятельного строительства или найдите мастера – печника с хорошей квалификацией для установки данного отопительного оборудования.

</ul></ul></ul></ul></ul></ul>

Смастерить угловой камин из кирпича, на первый взгляд, кажется не такой уж и сложной задачей. На деле в работе все не так просто, как кажется. Начинающему строителю, не обладающему достаточным количеством навыков для работы, без помощи опытного человека не обойтись. Тем не менее конструкция имеет массу преимуществ в использовании, и если правильно рассчитать все рабочие моменты, тепло углового камина будет радовать домочадцев не один год.

Содержание

Неповторимую атмосферу уюта и тепла в помещении создают камины.

Несколько десятилетий назад их обладателями могли быть состоятельные иностранцы или весьма обеспеченные соотечественники. В последние годы на дачах, в частных домах и квартирах рядовых граждан появился такой притягательный и неординарный элемент интерьера.

Особенности

Русская печь всегда была незаменимым атрибутом в жилом доме. Позже ее вытеснили камины из кирпича. На первый взгляд может показаться, что между ними нет разницы, но на самом деле это устройства, имеющие существенные отличия в эксплуатационных характеристиках (у каждого из них есть свои преимущества и недостатки).

Печь – это сооружение, которое служит для отопления всей площади помещения. Огонь в печи прикрыт заслонкой. По специальной технологии сложен дымоход. Это не дает возможности скапливаться угарному газу в помещении и способствует более высокой теплоотдаче печек в сравнении с каминами. Подачу воздуха в печь контролирует поддувало, которого нет в конструкции камина. Оно обеспечивает и экономию топлива.

Камин не дает тепло в больших количествах, как это возможно при использовании печи. Чтобы растопить и прогреть печь, нужно намного больше времени, но разогретая печь равномерно отапливает все помещение и тепло в доме сохраняется на 10-15 часов.

Камин представляет собой агрегат, имеющий более упрощенную конструкцию, чем печь. Очаг у него открытый и над ним сосредоточен дымоход. По своему устройству камин больше вентилирует теплый воздух, чем нагревает его. В стене или в пристроенной к ней территории расположен топливник. Дверца или заслонка не предусмотрена, а вместо нее делается открытый большой проем. Через него лучи тепла попадают на греющихся у камина людей.

Хорошая тяга через дымоход обеспечивает доступ кислорода в помещение. Воздух поддерживает горение топлива. Дымосборник сконструирован таким способом, что из топки дым сразу попадает в трубу, не задерживаясь в помещении.

Чтобы дым не скапливался в комнате, дымоход делают с большим диаметром. Камин, в отличие от печи, можно быстро разогреть, но постоянно необходимо подкладывать в огонь дрова, чтобы поддерживать тепло.

Пространство, которое обогревается с его помощью – это место прямо перед топкой. В отличие от печи, камин расходует гораздо больше топлива.

Тепло в помещение поступает сразу после того, как камин затоплен.

Это устройство чаще всего устанавливают для создания притягательной и необычной атмосферы в жилище. Романтичная обстановка в комнате при мерцании огня в топке располагает к раскрепощению и отдыху.

Когда в доме не проживают, а наведываются время от времени, то использование камина подходит наилучшим образом для таких случаев.

Виды

Камины из кирпича включают в себя три главных части. Это портал, дымоход и топка.

Топка представляет собой нишу для разведения огня. Портал – это внешняя часть камина, которую украшают различными материалами (камень, лепка, дерево и другие). Устройство, по которому улетучивается дым из помещения, называют дымоход.

Различают каминные конструкции по способу их возведения – они бывают открытыми, закрытыми и полуоткрытыми. Когда топка и дымоход камина из кирпича не отделены от стены комнаты, а встроены в нее, тогда отопительное устройство называют закрытым.

Дымоход и топливник делают углубленными в стену помещения. Еще их называют закрытыми (английскими) конструкциями. Преимущество их состоит в размерах. Они компактны и могут быть установлены в совсем маленьких комнатах.

Однако стены в зданиях, где планируется кладка камина, нужно делать утолщенными, поскольку их прочность уменьшается.

Возводят их сразу со строительством здания. Их проектировка учитывается в общей проектной документации по жилому комплексу изначально.

Сооружение, выложенное вдоль стены и граничащее с ней, называют пристенным или полуоткрытым камином. В таких конструкциях топка и дымоход не встраиваются в стену. Возведение камина полуоткрытого вида возможно в помещении, которое построено давно. Его перепланировка не потребуется в данном случае. Пристенный камин считается самым распространенным типом. Он может быть одинакового размера, во всю длину или сужаться в верхней части. С конструкцией самой стены он не соединен никаким образом.

Каминные устройства, находящиеся на расстоянии от стен помещения, называют открытыми (островными). Они представляют собой один из самых непопулярных видов. Установка таких конструкций приветствуется в больших по площади помещениях, потому что они забирают своей площадью большую часть пространства комнаты, где установлены. Островные (открытые) сооружения не прикасаются к стене, пламя видно из любой точки комнаты.

Угловые камины располагают в углу помещений, отсюда их название. С их помощью удобно используются пустующие углы комнат, обогреваются смежные помещения.

Дымоход угловых каминов сосредоточен в стене комнаты. Делать его выкладку пустотелым кирпичом нельзя. Открытая часть дымовой камеры выполняется из металла. Она может быть из железа или бетона. Поверхность обкладывают кирпичом, камнем, оштукатуривают.

Камины, у которых пламя не отгораживается от общего помещения, называют конструкциями с открытой топкой. Выполняется топка из кирпича шамотного. Также это может быть железный или чугунный проем.

Барьером (заграждением) служит декоративная решетка.

КПД у таких сооружений низкий и они служат больше как украшение, чем как обогревательное устройство.

Камины закрытого типа наоборот оснащены термостойким стеклом (дверцей со стеклом). Оно сосредоточено между топкой и помещением. Внизу закрытой топки располагают дополнительную камеру под зольник. Из нее подается воздух в камеру, где происходит сгорание. На топках такого вида каминов устанавливают механизм, позволяющий управлять заслонкой. Все нюансы устройства и функционирования камина искусно скрывают под облицовку. Выполняют ее из камня, декоративного кирпича, изразца. Могут быть деревянные обрамления.

Широкое применение для установки их на дачах нашли дровяные кирпичные камины. Функция, выполняемая ими – варочная и отопительная с водным контуром.

Такие агрегаты по стоимости ниже, чем стационарные. Расход топлива у каминов с элементами печи большой. Однако их преимущество состоит в возможности использовать тепловую энергию независимо от внешних носителей. Например, электрические котлы часто не функционируют из-за проблем подачи электроэнергии в дачные поселки. Также нет необходимости в подводе газовых коммуникаций (в случае с газовым котлом).

Каминопечь может быть оснащена духовкой, что дает возможность приготовления блюд по таким же технологиям, что и в русских печах.

Печь – камин для бани снабжена баком для нагрева воды. Баки различаются по объему и моделям. Наличие закрытого или открытого портала отличает банные конструкции от других видов. Кирпичные камины для бань очень быстро нагревают помещение, тепло сохраняется длительное время. На даче к камину из кирпича можно пристроить барбекю.

Для установки дровяных кирпичных каминов нужно провести тщательный инженерный анализ. Особое внимание уделяется расположению дымохода.

Стиль и дизайн

Камин в доме представляет собой очаг. Он всегда символизировал покой, уют. Поэтому излюбленным местом всей семьи стало пространство около огня.

С давних пор вельможи и богатые люди старались подчеркнуть значимость камина. Его фасад старались украсить драгоценными металлами и камнями. Со временем появились стили и дизайны каминов. В зависимости от конструкции обогревательного устройства, его размеров выбирают и материал для кладки. Облицовку делают кирпичом красного цвета или используют огнеупорный белый кирпич.

Обложить камин можно декоративным камнем. В помещении, где его располагают, важную роль играет дизайн. От того, как сочетаются между собой все элементы декора (мебель, занавеси, гобелены, ковры, вазы и другие аксессуары) будет зависеть и стиль интерьера.

Насчитывается несколько архитектурных стилей каминов. Наиболее известными из них являются следующие: кантри и русский, барокко (рококо) и классицизм, ампир и модерн, хай-тек.

Стиль классицизм характеризуется очень строгими формами и симметричностью линий. Дизайн камина для гостиной должен быть благородным. Часто для украшения используют роспись. Нередко дополняют ансамбль нежные пасторальные статуэтки. Очень красиво смотрится камин из мрамора. К нему подбирают соответствующие элементы декора. Рядом размещают картины либо делают лепнину с рельефными сложными орнаментами. Возможна отделка бронзой или золотом.

Камины в стиле кантри совершенно противоположны классическим конструкциям. Кантри или «рустик» в переводе означает грубый или колотый. Камины сделаны из натуральных материалов (грубо обработанных камней или дерева). Ощущение соприкосновения с дикой природой наступает при взгляде на открытый очаг камина. Такой стиль подойдет для любителей натурального камня.

Стиль барокко (рококо, ренессанс) отражает пышные формы. Камины в этом стиле кладут невысокие, покрывают их мраморной плиткой. Обычно комнату, где находится камин, оформляют картинами в дорогих рамах, а также используют тяжелые ниспадающие шторы и инкрустированные карнизы. Нередко над камином вешают зеркало в резном обрамлении.

В конце XVIII века появился стиль ампир. Он относится к типу королевских. Основная его характеристика – это преобладание над всем. Предметы дизайна отличаются монументальностью форм. Мебель подбирают с дорогой обивкой, вешают на стены большие зеркала. Камины украшают сфинксами, львиными головами. Строгая симметрия во всем отличает ампир от других стилей.

Камины в стиле модерн кладут немного вытянутыми. В декоре отражается свежесть идей и образов. Камень и металл соединяют в один ансамбль. Топку делают круглой или придают ей новую необычную форму. Такой камин совершенно индивидуален и становится центром притяжения в жилище.

Хай-тек выражает максимализм в использовании пространства. Вокруг камина обычно сосредоточена мебель с металлическими и стеклянными вставками. Декор отличается сдержанностью форм. Этот стиль считается холодным и неброским. Камины оформляют такими материалами, как гранит, мрамор. Также используют керамическую плитку.

Русский стиль подразумевает использование в качестве украшения для камина изразцов. Такие сооружения необычайно красивы, поскольку плитки-изразцы имеет различную форму и цвет. Когда камин затоплен, между кирпичом и изразцовой поверхностью по технологии кладки остается пустота. Заполняют ее в процессе монтажа песком или щебнем из кирпича. В результате нагревания этот материал длительное время отдает тепло. Пустоты балансируют температуру нагревания изразца и кирпича, камины за счет этого не подвержены разрушению и могут служить долгие годы.

Чертежи и схемы

Самым распространенным видом считается угловой камин. Он органично вписывается в пространство даже маленькой комнаты. Дымоход и портал его находятся в углу, за счет этого не загромождается помещение.

Топка у углового камина может быть закрытой или открытой в зависимости от желания.

Для того чтобы сложить камин правильно, сначала нужно сделать чертежи и схемы как целого сооружения, так и отдельных частей. Тщательные расчеты дадут возможность избежать ошибок при кладке. Прежде всего, необходимо знать размеры загородного дома, сделать проекты дымохода и топки, уточнить, из какого материала будет производиться кладка. На чертежах нужно отобразить камин в разных проекциях: вид сверху, сбоку, прямо.

Хорошо сложенный камин обязан отвечать следующим характеристикам:

• прогревать помещение;
• не иметь трещин или дефектов во избежание задымления;
• внешний вид его должен сочетаться с интерьером комнаты.

Например, планируется каминная установка в комнате площадью 20 метров квадратных при высоте потолка 3,5 метра. Объем помещения дома будет 70 метров кубических (20х3,5). Соотношение высоты камина и глубины топливника – 1/2 либо 1/3. При несоблюдении размеров и монтировании топки увеличенной глубины снизится тепло в помещении. Когда глубина ее меньше, может быть задымление. Поэтому соблюдение размеров – главный критерий для успешной работы.

От площади топки зависят дымовые отверстия. Стандартные размеры дымовой трубы составляют 14х14 см. При круглой форме дымохода он может быть от 8 до 14 сантиметров. Схема дымохода должна быть проработана до мелочей. Лучше всего делать его из кирпича. Возведение дымохода начинается с закладки фундамента, затем установки порядовок (реек) для разметки рядов кладки, после делается шварбовка (затирка внутренней поверхности дымохода), устанавливается оголовок (верхняя часть дымохода) и дымник (колпак).

Самым начальным и важным элементом в кладке камина является расчет и возведение фундаментной основы. Она должна быть надежной и прочной. Нужно не забывать, что делать фундамент для стен и камина единым нельзя. Эти основания должны быть разными, поскольку весовая нагрузка их не одинаковая и с течением времени усадка тоже будет разной. После того, как рассчитан размер фундамента, составляют план камина на цокольном уровне. Ширина фундамента должна быть на пять-семь сантиметров больше, чем ширина цокольного ряда.

После расчетов приступают непосредственно к заливке фундамента и кладке камина.

Большой популярностью пользуются камины с водяным контуром отопления. Для установки их в загородных постройках прибегают к помощи сварочных аппаратов.

По внешним характеристикам такой камин похож на печь на ножках с выхлопной наружной трубой.

Теплообменник делают толщиной не менее 5 мм. Он быстро нагревается и обеспечивает распространение тепла по помещению. Камин и система водоснабжения подключаются к нему в зависимости от того, как сделана вся отопительная система в доме. Объем теплоносителя, при котором весь контур будет работать качественно, составляет 55-85 литров. Максимальная площадь, которую можно отопить с использованием камина с водным контуром, составляет 230 кубических метров. Расширительный бак устанавливают в пределах 7-11% от всего объема отопительного контура.

Топку в металлический камин изготавливают двумя способами. Ее делают отдельно от всего сооружения. Вставляют змеевик, а после соединяют с общим камином.

Второй способ состоит в том, что камин делают без верхней крышки. Внутрь вставляют каминную основу (рубашку) и крепят, а после фиксируют змеевик.

Регулировать температуру в камине можно при помощи топлива (увеличивать его или уменьшать) и при помощи заслонки поддувала.

Если топка камина располагается на одном уровне с батареями отопления, то устанавливают дополнительно циркуляционный насос. Он помогает движению холодной и горячей воды и предотвращает процесс закипания змеевика. КПД камина при использовании циркуляционного насоса повышается в разы. Насос размещают в подвале дома или подсобных помещениях.

Как сделать своими руками?

Для всех желающих сделать своими руками камин в доме стоит воспользоваться инструкцией по кладке. Строительство такой конструкции нужно проводить на подготовленном фундаменте.

В самом начале готовят яму для заливки фундамента, она должна быть на 15-20 сантиметров шире фундамента. Ее глубина не должна быть меньше 50 сантиметров. Изготовление фундамента можно производить как из бетона, так и из кирпича. На днище засыпают щебень на 10-12 см и утрамбовывают. После делают опалубку из дерева и ставят ее на основание. Далее заливают фундамент и ждут его высыхания. Уровнем проверяют углы и сглаживают все неровности, выравнивая горизонтальную поверхность.

Залитый фундамент для надежной фиксации оставляют на 5-7 дней. Готовый фундамент должен быть на 7-8 сантиметров ниже уровня пола.

Когда фундамент готов, его накрывают рубероидом для гидроизоляции. За несколько дней до кладки замачивают глину для раствора. Через небольшие промежутки времени добавляют в нее воду и размешивают. Лучше будет раствор, если в него добавить цемент.

Первый ряд кирпичей кладут ребрами и делают его сплошным. Последующие ряды выкладывают плашмя.

Металлический короб (поддувало) закрепляют в углубление, в нем будет скапливаться зола. Третий ряд обязательно часть этого короба должен закрыть. Далее кладут ряды для каминной топки и колосниковой решетки. В пятом ряду делаются выступы вперед. Это нужно для того, чтобы сделать перекрытия. Чтобы не было отклонений кирпича даже на 1 мм, нужно отвесом проверять угол кладки. Также все время нужно проверять порядовку.

Начиная с шестого ряда и по девятый включительно выкладывают топку. На низ топки укладывают колосники из чугуна. Размеры у них разные, подбирать нужно для каждой топки свой.

Для отделки топки не используют облицовочный кирпич. Кирпичная облицовка камина выполняется по определенным правилам и стоимость такой работы высокая.

После облицовки каминной топки до половины крепят дверцы (в случае с закрытым камином). Дверки из чугуна при помощи стальной проволоки погружают в кирпичную кладку.

При открытом варианте камина дверцы не используют. Кладка продолжается до 20 ряда. Между 13 и 19 рядами устанавливают основание зеркала. Кирпич кладут вертикально под уклон. С 20 по 21 ряды кирпичи выдвигают немного вперед, это дает возможность сужения топки. Ряды 22 и 23 формируют каминный зуб, выступающий на 20 градусов.

В 24 и 25 рядах выкладывают каминную полку. Далее переходят к выкладке дымоходной трубы. С ее выкладкой процесс заканчивается, после делается облицовка.

Камин, в отличие от других устройств, включает в себя элементы и части, работающие взаимосвязано между собой. От того, как работают отдельные элементы, зависит работа всей системы в целом.

Советы

Мастера, занимающиеся кладкой каминов, дают такие полезные советы:

• На крыше в месте выхода каминной трубы следует размещать напуск (выдру). Этот элемент защитит от возникновения пожара.
• Когда очаг нельзя установить в одной комнате из-за толщины стен, его можно выложить в смежных помещениях.
• Самый лучший вариант камина для дома, в котором долго живут – это пристенный, его возведение не отразится на планировке здания.

Красивые примеры в интерьере

При выборе сооружения нужно обращать внимание на его форму.

• Угловой асимметричный камин хорошо впишется в интерьер как большой, так и маленькой комнаты.
• Классический вариант камина – это открытый портал из красного кирпича. Красиво будет смотреться в доме из дерева.

• В доме с современным интерьером уместно будет разместить конструкцию в стиле модерн.
• Обладателям больших гостиных подойдет камин, оформленный в стиле барокко. Портал в этом стиле украшен лепниной с завитками.
• Для любителей деревенского стиля наилучшим будет угловой или пристенный портал, оформленный ракушками, песчаником.
• Выбирать камин определенного вида нужно с учетом инженерных особенностей дома и стиля его оформления.

О том, как сделать камин своими руками, смотрите в следующем видео.

12 марта 2018 просмотров: 10046

Сделать камин из кирпича достаточно сложно. Для создания качественной и продуктивно работающей конструкции в первую очередь понадобится грамотно составленная порядовка или проект. Не меньшую роль играют конструктивные особенности оборудования и материалы, используемые для сборки.

Камин своими руками может размещаться как в частном загородном коттедже, так и в дачном доме. В первую очередь такая вариация обогрева подходит для тех помещений, в которых нет другого источника получения и образования тепловой энергии. Такая печь может устанавливаться в доме, изготовленном из кирпича, дерева. Также возможна установка в постройке из бревен или газосиликатного блока. Правильно разработанная схема камина, позволяет качественно отопить не только небольшой по площади, но и достаточно большой и даже двухэтажный дом. КПД такой конструкции может достигать порядка 80-90 процентов. Это считается высоким и хорошим показателем.

Выбираем габариты конструкции

Камин, кладка которого выполняется по предварительно подобранной в интернете или составленной профессиональным печником порядовке, может иметь не только определённый способ размещения, но и размер. Выбор этого параметра зависит от определённых параметров и особенностей:

1. Большую роль играет размер выбранного для установки отопительного агрегата помещения;
2. Обратите внимание на способ расположения камина в интерьере гостиной;
3. Уделите внимание выбору типа оборудования;
4. Учитывайте то, из какого материала изготовлен сам каркас дома, фундамент, стены, пол, перекрытия;
5. Важно то, каким функционалом обладает печка.

Перед тем как возвести печь своими руками, помните, что порядовка должна правильно отображать не только количество материалов, ключевые особенности отопительного устройства, но и не менее важные детали. Например, габаритные размеры топки, должны составляться исходя из пропорции 1/90 по отношению к общей площади выбранного помещения.

Выбирать высоту и ширину топочного отверстия необходимо пользуясь пропорцией 1,5/1. Также схема камина не обходится без выявления глубины, которая будет меньше параметра ширина в среднем в два раза. Дымоход также должен иметь правильно подобранное сечение. Определить его можно уменьшив площадь топочного отверстия на 14-21 раз.

К примеру, если площадь помещения составит 30 квадратных метров, для такого агрегата будут подходящими следующие значения:

• Топочное отверстие будет иметь размер 0,30 квадратных метров;
• Топка будет обладать шириной в 45 сантиметров;
• При высоте в 65 сантиметров;
• Глубине 25 сантиметров;
• Округлое сечение дымохода будет равно 0,030 квадратным метрам или 300 квадратным сантиметрам.

Выбираем способ расположения

Порядовка камина играет ключевую роль в сборке и успешной эксплуатации отопительного прибора. Однако не менее важно то, какой способ расположения в интерьере будет иметь печка.

Основные способы размещения:

1. Пристенные камины отличаются массивностью. Для сборки такой конструкции понадобится достаточно большое количество материалов и облицовки. Такой вариант удобен в размещении, имеет хороший угол обзора, около него могут расположиться сразу несколько человек. К преимуществам также относится высокий КПД и хорошая, продуктивная работа. Портал отличается симметричностью, фасадная часть наиболее часто собирается именно П-образных очертаний. Камин, кирпич для которого используется как стандартный, так и огнеупорный, в пристенном расположении имеет дымоход, который закрывается кирпичом вплоть до потолочного перекрытия;
2. Если выбранное для установки помещение не обладает большой площадью, рекомендуем установить в нём угловой камин. Такой вариант при достаточно хорошем угле обзора имеет небольшие размеры. Порядовка печи углового типа, не требует большого количества кирпича. При этом облицевать нужно будет только фасадную часть, так как роль боковин играют непосредственно сами стены или перегородки помещения. При небольшом размере, угловой очаг обладает достаточно высокой мощностью и подходит для обогрева помещений, площадь которых составляет 15-35 квадратных метров;
3. Схема печи островного типа отличается сложностью возведения. Для постройки такой конструкции потребуется много времени, большие денежные вложения и опыт. Островной камин устанавливается по центру помещения и не прилегает к стенам и другим перекрытиям. Портал может оборудоваться небольшими стенками и дровницей. Для вывода дыма и продуктов горения из помещения, печка дополняется подвесной вытяжной системой или иначе говоря – дымоходом. Основание как правило имеет классическую квадратную или прямоугольную форму (профильная). Более сложные в возведении конструкции округлых, треугольных, многогранных форм. Особой популярностью пользуются конструкции, состоящие из нескольких уровней. Для дополнительной функциональности можно оборудовать портал столешницей или каминной полкой.

Камин, размеры которого выбираются индивидуально, может устанавливаться не только в доме, но и на улице, в беседке. Такие уличные и садовые барбекю, мангалы могут располагаться как полностью обособленно, так и встраиваться в беседки и веранды. К преимуществам таких конструкций относится возможность сделать их достаточно большими и громоздкими. Тем самым вы сможете добавить множество различных элементов мангалу.

Уличные и садовые печи за счёт своих больших габаритов имеют большой вес и требуют постройки бетонного прочного фундамента. Это не позволит конструкции со временем просесть под землю или потерять свою устойчивость.

Печь проект мангала или барбекю также требует индивидуального подхода, тщательного подбора места размещения и функционала. Если вы планируете совместить уличный камин с беседкой или верандой, не стоит использовать для строительства только кирпич, так как это очень дорого. Для беседки наиболее часто выбираются такие материалы как: пластик, металлопрофиль, дерево, огнеупорный пластик. Из кирпича же собирается сама печка, колоны, различные перегородки, небольшие стены, область около топочного отсека.

Классификация оборудования

Перед тем как вами будет возведена печь шведка или любая другая конструкция, необходимо запомнить, что любое отопительное оборудование состоит из портала, который выполняет роль защиты топки и её декоративного оформления. Наиболее часто данный элемент собирается из кирпича. Может облицовываться любыми жаропрочными материалами. Для размещения поленьев и их прогорания, конструкция оборудуется топкой или топочным отсеком. Для того чтобы дым сразу не выводился на улицу и образовывал тепло, печка дополняется дымосборником. Для выведения дыма и продуктов горения, дровяные печи оборудуются дымоходом.

Открытая топка конструкции подразумевает под собой отсутствие дверцы. В этом случае особое внимание необходимо уделить внутренним стенкам топочного отсека, сделать их максимально толстыми, прочными и герметичными. Для кладки стенок используется только шамотный кирпич и сцепляющий состав на основе шамотной глины. Также топка камина может быть закрытого типа.

Закрытая топка более безопасна в использовании. Она не позволяет искрам и пламени попадать в помещение. Однако открытая топка смотрится боле гармонично и позволяет созерцать яркое пламя, наслаждаться его потрескиванием и теплом в полной мере. К тому же отдавая предпочтение открытой конструкции, вы экономите свои денежные средства, которые могли уйти на покупку стальной или чугунной камеры с дверцей.

Для того чтобы обезопасить помещение от возгорания, пространство рядом с топкой необходимо изолировать любым огнеупорным материалом.

Если вы хотите оборудовать портал из камня покупной топкой, стенки печки могут собираться из простого кирпича, так как дополнительная защита будет образовываться за счёт чугунных боковин.

Закрытая топка наиболее часто оборудуется дверцей из прозрачного закалённого стекла, что позволяет видеть горящий в очаге огонь максимально подробно. Способ открытия такой дверцы может быть как классическим боковым, так и верхним. Многие современные топки оборудуются системой самоочистки – это не позволяет саже и копоти образовываться на стекле.

Камины пристенного и углового типа оборудуются стальными трубами, которые имеют не очень презентабельный внешний вид. Для того чтобы скрыть и одновременно декорировать такой дымоход, он заключается в короб который возводится из кирпича. Кладка дымохода выполняется также по предварительно составленной порядовке. Такой короб не только улучшает внешний вид конструкции, но и усиливает, дополнительно изолирует и аккумулирует накопленное тепло.

В комплекте к островному камину наиболее часто покупают стильные стальные вытяжки, которые подвешиваются прямо над самим очагом.

Произведение расчетов

Размер камина напрямую зависит от площади помещения, а также от ваших личных потребностей и предпочтений. Габариты конструкции подробно указываются в схеме. Порядовка камина указывает на то, сколько материла необходимо для строительства. Важно знать, сколько облицовки, стандартного и огнеупорного кирпича вам потребуется и приобрести все материалы с небольшим запасом.

Не менее важно знать, сколько кладочного раствора вам потребуется. Важно учитывать не только основную кладку, но и возведение дополнительного фундамента. Преимущественно в качестве кладочного раствора используют цемент с маркировкой М 200. Для получения необходимой массы, необходимо смещать между собой цемент и песок исходя из пропорции 1/3. Далее постепенно вмешиваем воду, до тех пор, пока не образуется густой, однородный состав, без комков и грязи. Для того чтобы уложить один кубический метр кирпича, в среднем потребуется 0,2-0,3 кубометров состава.

Подробней рассчитать габариты камина, можно пользуясь своей порядовкой. Для того чтобы узнать, сколько кирпича необходимо, нужно умножить объём одной единицы на общее количество кирпичей в схеме.

Профессиональный и грамотно составленный проект имеет не только фронтальную, но и горизонтальную проекцию. Это позволяет произвести все расчёты максимально просто и подробно, увидеть форму и очертания камина с обеих сторон. Если конструкция печи более сложная, отдельно можно рассчитать и начертить арку, полку и другие конструктивные элементы. Это позволит определить способ расположения и место закрепления дымосборника, зольника, дымохода, выявить угол наклона стенок и ниш.

В нашем интернет-магазине вы можете купить готовую топку для углового, островного или пристенного портала, отечественных и зарубежных брендов.

Выполнение работ

После того как вы выбрали место для камина, рассчитали количество материалов, спроектировали и составили подробную порядовку, вам понадобится закупить следующие материалы и инструмент:

1. Резервуар, в котором будет замешиваться сцепляющая основа. Он должен быть достаточно большим, не менее чем на 40 литров. Для лучшего смешивания лучше всего обзавестись электрическим миксером;
2. Для того чтобы просеивать песок, понадобится купить специальное сито;
3. Кладка осуществляется с помощью мастерка;
4. Для проверки ровности углов необходим строительный уровень;
5. Обзаведитесь рулеткой, угольником и линейкой;
6. Отметки ставятся с помощью простого карандаша или строительного маркера.

Дополнительно могут потребоваться такие предметы как: молоток, ветошь, ножик, наждачка и другие.

Перед тем как приступить к работам, подготовите комнату, накройте всю мебель, предметы интерьера которые в ней находятся. Для удобства подключения инструмента возьмите удлинитель.

Монтаж кирпичного камина своими руками осуществляется согласно следующей этапности:

• Любая массивная конструкция начинает возводиться только после того как построен фундамент. Он может иметь как ленточную, так и бетонную, блочную, кирпичную основу. Если вы собираетесь заливать раствор в котлован, необходима опалубка. В этом случае возведение печи происходит только после того как фундамент полностью просох;
• Далее начинаем кладку рядов. Каждый ряд предварительно укладывается насухо, проверяется ровность и толщина швов между кирпичом. Периодически для усиления конструкции выполняется перевязка рядов. Все корректировки вносятся ещё до высыхания сцепляющего состава;
• После того как топка и портал камина возведены, приступаем к кладке дымохода. вытяжка закрепляется к горизонтально расположенной перегородке. Производим изоляцию поверхности. Если труба металлическая, лучше всего заключить её в кирпичный короб;
• На последнем этапе выполняются облицовочные работы, обустраивается заслонка, полка, решётка, столешница.

Печь Кузнецова или любой другой отопительный прибор нельзя сразу растапливать после возведения. Необходимо дать ему образовать усадку, хорошо просохнуть на протяжении 10-15 дней. После чего печь постепенно начинает эксплуатироваться. Закладка дров в топку осуществляется ровно наполовину, постепенно увеличиваясь.

Из этого видео вы можете узнать о том, как сделать камин из кирпича своими руками у себя дома или на даче:

Используемые источники:

• https://znatoktepla.ru/kaminy/proekt-i-raschet-kamina-iz-kirpicha-svoimi-rukami.html
• https://etokirpichi.ru/pch/uglovoj-kamin-iz-kirpicha.html
• https://stroy-podskazka.ru/kamin/iz-kirpicha/
• https://msk-kamin.ru/news/chertezhi-kaminov-iz-kirpicha-poryadovka-uglovoyostrovnoy-kamin/
