Большинство отечественных дачных поселков пока не имеют возможности подключиться к централизованным коммуникациям. Из инфраструктуры хорошо, если есть асфальтированные дороги да электролинии. В таких условиях строительство печи из кирпича для дачи на дровах поможет решить важную задачу: обеспечит тепловой энергией для обогрева помещений и для приготовления пищи.
Мы подобрали для вас схемы и порядовки простейших печных конструкций, с кладкой которых может справиться начинающий мастер. С нашей помощью домашние умельцы без проблем освоят азы нелегкой, но крайне интересной деятельности печника. Безупречно построенное сооружение будет радовать и хозяина, и домочадцев.
Кроме подробного описания технологии кладки кирпичных печек мы приводим ценные рекомендации по подбору материалов для строительства агрегатов. В статье скрупулезно прописаны значимые тонкости и мельчайшие нюансы. В помощь самостоятельным печникам прилагаются схемы печных конструкций, порядковый инструктаж, фото и видео-руководства.
Материалы для строительства кирпичной печки
Грамотный подбор материала для сооружения, подвергаемого высокотемпературному воздействию, немаловажная часть дела подготовленного печника. Ведь агрегат будет эксплуатироваться в далеко непростых условиях, при этом он не должен давать сбоев в работе, трескаться и разрушаться.
Существует масса печных конструкций. Несмотря на различия в их устройстве, для кладки кирпичных печей используют одни и те же виды материалов. Различия в их подборе зависят лишь от работы конструктивного компонента, для устройства которого они предназначены.
Галерея изображенийДоля песка в самодельных кладочных растворах зависит от “жирности” глины. Чем меньше в ее составе песчинок, тем жирнее, а значит, и пластичнее глина
Растворы для кладки кирпичной печки готовят в количестве, необходимом для работы. Нет смысла затворять больше, потому что после высыхания их нельзя «размолаживать», т.е. разводить водой до первоначальной консистенции.
Процентное соотношение самодельного глинопесчаного раствора, использованного в строительстве массива печи, необходимо запомнить. После строительства этим же составом отделывают печь, если решено не оставлять сооружение без отделки.
Порядовки в помощь самостоятельным печникам
В подборе конструкции дачной печки есть масса нюансов, которые нельзя не учесть. Преобладающее большинство дровяных агрегатов на дачах не топят постоянно, что не лучшим образом отражается на их функционале и работоспособности.
Из-за ограниченности свободного пространства на даче печку стараются строить одну. Предпочитают в основном универсальные конструкции, обладающие и теплопроводящей поверхностью, и чугунной плитой с конфорками для приготовления пищи. Хотя есть приверженцы и чисто отопительных агрегатов.
Галерея изображенийПечь можно исполнить в двух вариантах: в универсальном – с варочной панелью, предназначенной для приготовления горячих блюд, в отопительном – без камеры для варочной панели
Ширина малогабаритного кирпичного сооружения 510 мм, что позволяет без проблем ее размещать в традиционно небольших дачных домиках. Глубина печки 640 мм, при этом глубина топки не превышает 500 мм. Высота конструкции 2150 мм, высота дымохода определяется по положению трубы относительно конька.
Предусмотрен духовой шкаф, который можно заменить камерой для сушки или баком для подготовки горячей воды. Наличие функциональных отделений не только позволяет готовить на даче вкусные горячие блюда, но и увеличивает теплоотдачу кирпичного сооружения.
Нагретый печкой воздух и дымовые газы во время работы печки устремляются вверх, проходят вдоль задней стенки варочного отсека, после чего перетекают в дымообороты и далее в дымоход. Тепловая энергия в этом сооружении используется по максимуму.
Узкая, вертикально ориентированная конструкция занимает минимум пространства в дачном домике, но отлично справляется с обогревом пространства
Описываемое кирпичное сооружение включает 31 ряд плашмя уложенного кирпича. Для того чтобы конструкция безупречно служила, следует в точности соблюдать приведенные ниже порядовки.
В ходе кладки нужно постоянно проверять горизонтальность возводимой конструкции и сверять величину диагоналей выложенных сторон. Есть строгие требования к толщине швов, которые необходимо неукоснительно учитывать. Максимальная толщина швов при кладке корпуса и дымообротов не может превышать 5 мм, при выполнении футеровки – 3 мм.
Для самостоятельной кладки этой печной конструкции разработаны порядовки и рассчитан расход материала, что является ощутимой помощью самостоятельным строителям
В представленной порядовке не обозначен фундамент под печку, специфика сооружения которого представлена в другой статье на нашем сайте. Его заливают или строят из кирпича по стандартным правилам. Будем считать, что фундамент уже возведен, и приступим к непосредственной кладке печки.
К укладке трех первых рядов не нужны комментарии, там все предельно просто. В 3-ем ряду ставим дверку для поддувала, в 5-ом кладем колосниковую решетку. Перед устройством 6-го ряда ставим дверку топки: временно закрепляем раму с дверцей проволочными растяжками и сразу подпираем ее двумя боковыми кирпичами.
На этом этапе устанавливается дверца поддувала, укладывается колосниковая решетка и монтируется дверца топливника. В 11 ряду ставят чугунную варочную панель
Далее следуем указаниям порядовки вплоть до 11-го ряда. После его укладки укладываем металлический уголок или стальную полосу, отступив от заднего края уже построенной части конструкции ровно на ширину одного кирпича. Это необходимо для установки варочной плиты.
После установки варочной панели продолжаем кладку, строго следуя указаниям порядовок. Начиная с 12-го и следуя до 15-ом ряда, одновременно строим стенки заднего дымового канала и варочного отсека.
На этом этапе строительства кирпичной печки формируется варочная камера и дымоход, расположенный за ее задней стенкой
По завершению кладки 15-го ряда кладем металлические уголки или ставим шиферный лист. Они послужат основанием для предстоящей сплошной кладки.
В 17-ом ряду ставим и закрепляем дверку прочистной камеры. Ее выкладываем вплоть до 22-го ряда. В итоге должна получиться полая секция, соединенная с дымовым каналом.
На третьем этапе строительства печки производится установка и обкладка кирпичом духового шкафа, а также устройство дымоходных задвижек
В 24-ом ряду по внутренним кромкам нашей конструкции раскладываем обрезки асбеста. Далее обматываем корпус духового шкафа асбестовой веревкой, после чего ставим его на печку, опирая на обрезки. Асбестовая веревка выполнит функцию теплоизоляции, а заодно защитит устройство от перегорания.
С 24-го по 27-ой ряд обкладываем духовой шкаф кирпичами, соблюдая регламентируемую правилами толщину швов.
В 28-ом ряду ставим дверку, через которую будем прочищать дымоход. Фиксируем ее как положено двумя кирпичами по бокам и продолжаем строительство.
В 29-ом и в 31-ом рядах устраиваем каналы для дымоходных задвижек. Просто укладываем их и выполняем далее кладку, не связывая приборы с кирпичами раствором. Затем с 32-го ряда сооружаем дымоход.
Вариант #2 – печь для отопления смежных комнат
Эту конструкцию безоговорочно отнесем к отопительным агрегатам. Она не обустроена варочной панелью с конфорками и духовым шкафом. Зато она отлично прогревает несколько смежных комнат, в которых является частью межкомнатной перегородки.
Печка без варочной панели и духового шкафа используется как отопительный агрегат. Ее устанавливают так, чтобы обогревалось не более трех смежных комнат
Конструкция так же, как предыдущий тип, компактна за счет вытянутости в высоту. В ширину она занимает всего 510 мм, в глубину 890 мм.
Высота отопительной печки без дымохода составляет 2380 мм, что равно 35-ти рядам уложенных кирпичей.
В кирпичном сооружении минимум функциональных камер. С ее кладкой может без затруднений справиться начинающий печник
Порядовое руководство для кладки отопительного типа дачной кирпичной печки разобьем на три условные части. Будем считать, что фундамент для нее уже возведен в соответствии с общими правилами.
Порядовки для кладки с 1-го по 12-ый ряды представляют схему строительства с установкой поддувальной дверки, колосниковой решетки и обустройство топки
В первой трети приведены схемы порядовки с 1-го по 12-ый ряд. Стартовые ряды строим с особой тщательностью, т.к. на них будем ориентироваться в последующем. В каждом ряду проверяем равенство диагоналей, строительным уровнем контролируем вертикальность рядов.
Для того чтобы стенки были строго горизонтальны, будем периодически проверять их во время кладки отвесом. В случае отклонения нужно сразу исправлять ошибки, пока раствор не успел схватиться и не начал твердеть.
Укладку 1-го ряда выполняем по настеленному в два ряда рубероиду, толю или подобному гидроизоляционному материалу. Для удобства зафиксируем гидроизоляцию связующим раствором и разметим на его поверхности абрис строящейся печки.
Во 2-ом ряду ставим раму с дверкой поддувала и приступаем к сооружению дымоотвода. В 5-ом ряду кладем колосниковую решетку, являющуюся перекрытием поддувала. В 6-м ряду ставим раму с топочной дверкой и закрепляем ее сразу двумя кирпичами по бокам.
С 5-го по 15-ый ряд кладку проводим шамотным огнеупорным кирпичом, благодаря чему можно не проводить футеровку, которая по сути существенно уменьшила бы объем и без того небольшой топки.
Второй этап строительства кирпичной печки заключается в формировании вертикальных дымовых каналов, топливника и камеры прочистки
После кладки 16-го ряда в образовавшемся углублении в 15-ом ряду его дно укрепляем цементно-песчаным раствором.
Это необходимо для усиления дна камеры, предназначенной для прочистки дымовых каналов. Затем в 16-ом ряду ставим дверку прочистки.
На третьем этапе строительства кирпичного отопительного сооружения выполняется дальнейшая кладка вертикальных дымовых каналов, второй прочистной камеры, а также установка печных задвижек
После обкладываем дверку прочистки и формируем эту камеру, заодно продолжаем строить вертикальные каналы для дымоотвода вплоть до 24-го ряда.
Далее приступаем к третьему этапу кладки. В 25-ом ряду приступаем к строительству второй прочистной камеры. Снова укрепляем дно предыдущего ряда глиняно-цементным составом, ставим очередную дверку и продолжаем строить дымоотвод.
В 28-ом и 32-ом ряду закладываем задвижки, которые используются в качестве регуляторов тяги. Докладываем массив печи вплоть до 35-го ряда, чтобы после него приступить к возведению дымохода.
Вариант #3 – печка со щитком и низким топчаном
Весьма практичная конструкция с низкой кирпичной лежанкой, служащей в русских избах обогреваемым спальным местом. Сооружение сложнее предыдущих вариантов, но практичней, т.к. включает и отопительный агрегат, и частично меблировку, и варочную панель.
У этой печной конструкции также имеется два варианта решения перекрытия. Различия приурочены к рядам 5 и 6, 5а и 6а. Во втором варианте на угол верхнего ряда кладут стальной уголок
Для того чтобы щиток обогревательной части печки был в ширину 1020 мм, с обеих сторон формируют выступы. Если планируется увеличить теплоотдачу, число дымооборотов можно увеличить до 5 штук. Для нормальной работы этой конструкции следует обязательно повернуть дымоотводы над плитой.
У этой печки есть два решения, различия которых определяются в рядах 5 и 6, а также в 5а и 6а. Второе решение предполагает установку стального уголка на угол.
Для этой конструкции кирпичной печи есть разработанные порядовки, посчитан расход материала, необходимый для строительства универсального сооружения. Если не предполагается использование летней задвижки, ее закрывают кирпичом
Габариты лежанки подбирают индивидуально. Она может быть не сплошным кирпичным сооружением с камерами для топки и прочистки, а неким подобием топчана на столбах вместо ножек.
Между столбами нужно оставить отверстия шириной по 120 мм. Однако сооружение с камерами лучше сохраняет тепло.
Порядовка по сути является точной инструкцией начинающим печникам, желающим собственноручно построить печку из кирпича на даче
Эту печь рекомендовано строить на монолитном фундаменте, на который перед сооружением печки кладут листовой асбест. Шамотный огнеупорный кирпич применяется только в обустройстве топки в качестве футеровки. Обычно топливник сооружают на один кирпич ниже, уровня установки его дверцы.
Футеровку проводят кирпичом, установленным на ребро. Порядовки, приведенные для строительства этой печки, не будем подробно описывать, т.к. читатель уже получил представления об условных обозначениях и специфике строительства печек.
Эта печка подходит как для летней, так и для зимней эксплуатации. Летом на ней готовят еду, зимой не только готовят, но и греются, и сушатся, и лечат простудные заболевания
Важно, соблюдать приведенные порядковые схемы, а также четко придерживаться пропорций и составов связующих растворов, используемых в строительстве кирпичных печек.
Выводы и полезное видео по теме
Видео #1. Ролик в помощь самостоятельным печникам, материал представляет наглядную порядовку отопительной печки:
Видео #2. Подробное руководство по строительству отопительно-варочного агрегата по готовым порядовкам, но с внесением некоторых изменений от исполнителя:
Выбирая конструкцию для собственноручного строительства печки для дачи, надо учитывать собственные возможности и навыки. Не исключено, что предложенные нами варианты кто-то сочтет излишне сложными или простыми. В любом случае представленные сведения помогут получить представление о печных сооружениях, чтобы воспользоваться самим или проконтролировать действия нанятых печников.
Если вам приходилось самостоятельно возводить кирпичную печку для дачи, пожалуйста, поделитесь фотографиями собственных конструкций. Возможно вы знаете какие-то тонкости, которые мы не учли в нашей статье? Расскажите о них нашим читателям – оставляйте комментарии в расположенном ниже блоке.
Дача — это дом, расположенный за городской чертой, куда городской житель приезжает изредка, но не использует для постоянного проживания. На дачу едут отдохнуть от дел или заняться делами. Расположение дачных массивов тяготеет к малозастроенным районам. Поездка на дачу ассоциируется с выездом на природу, подальше от городской суеты. Каждая из приходящих на ум ассоциаций неизбежно приводит к одному: дачный дом лишь временно, от случая к случаю используется для проживания. А это накладывает особые условия на обустройство и эксплуатацию частного дома.
Компактной даче, нужно компактное отопление
Его содержание не должно обходиться слишком дорого. Особенно это относится к отоплению. Ведь именно в России холодный зимний и отчасти демисезонный период сильно бьёт по карману владельцев дач. Поэтому отапливать пустующую дачу — непозволительная роскошь. В таких условиях печка для дачи на дровах целесообразна с точки зрения сезонности эксплуатации, а также стоимости и быстроте прогрева отапливаемого помещения до нужной температуры.
Печь не только согреет комнату, но и украсит интерьер
Преимущества печного отопления перед системой с нагревом теплоносителя для дома, где вы в отопительный сезон лишь изредка проводите время, очевидна. После длительного периода простоя газовый котёл с системой водяных радиаторов будет нагревать помещение очень долго. Печь полностью автономна, тогда как для любого котла нужно подключение к водяной или газовой магистрали. При этом она обходится дешевле, чем электронагревательные приборы.
Наконец, вода в батареях или трубах долгой зимой может замёрзнуть, чего никогда не случится с печью. Взвесив преимущества и недостатки, приступим к обзору моделей печей на дровах и возможности сделать такую своими руками.
Критерии хорошей печи для дачи
Дачная печь должна удовлетворять нескольким условиям, что делает её более или менее желанным отопительным устройством в дачном доме:
- Она должнабыстро прогреваться и хорошо отдавать тепло. Это позволит вам, приехав на дачу, не ходить несколько часов по комнате в зимних ботинках и куртке.
- Должна иметькомпактные размеры, хотя бы потому, что чем больше печь, тем дольше она будет нагревать сама себя, пока не начнёт согревать воздух в комнатах. Грамотное расположение печки на стыке комнат позволит отапливать даже несколько помещений. В одно-двухкомнатном домике сооружение громоздкой печи и вовсе лишено смысла.
Компактная печь не занимает места в маленьком помещении
- Никто не хочет покупать машину дров и обнаруживать, что её не хватило на отопительный сезон. Соображения экономии превыше всего, а значит, печь должна обладать как можно более высоким КПД.
- Поскольку дачный участок может быть расположен вдали от газовой магистрали, печь превращается из отопительного прибора в средство для приготовления пищи. Наличие духовки и варочной поверхности — это плюс.
- Реализация в дачной печи режима длительного горения позволит не тратить время и не отвлекаться на постоянно подкладывание поленьев в топку.
Почему именно дровяная печь
Если исключить газ и электричество, первый — ввиду сложности монтажа отдельного трубопровода, второе — как дорогой энергоноситель для отопления, остаётся не так уж много видов топлива для дачной печи. Каменный уголь обладает большой теплоёмкостью и даёт длительный и стойкий жар. Но стоимость его в регионах, которые находятся вдали от угледобывающих областей, сводит на нет его преимущества. Сейчас популярность приобрели древесные пеллеты и брикетированное топливо. Теплотворность этих материалов выше, чем у дров, но и раздобыть их сложнее, а цена выше.
При этом дрова — это возобновляемый материал, который в изобилии произрастает на большей части территории России. В лесистых регионах это самый дешёвый вид топлива. Дровяная печь удобна ещё и тем, что в ней при необходимости можно жечь не только кондиционные дрова, но и древесные отходы — старые доски и изделия из дерева, не покрытые лаком и краской. Пусть это и не основной источник топлива, но такая утилизация всё же может принести пользу.
Дрова продолжают оставаться самым доступным топливом
Виды печных отопителей
Печек для дачи, в которые можно загрузить дрова, очень много. Но по тому материалу, из которого изготовлена печь, их разделяют на два вида.
Таблица 1. Эффективность разных видов печей.
| Вид печи | КПД |
|---|---|
| Голландская печь | 45 — 55 % |
| «Шведка» | 50 — 60 % |
| Железная буржуйка | 60 — 70 % |
| Печь длительного горения | 80 — 90 % |
Печи из кирпича
Такие конструкции возводят из огнеупорного кирпича — красного, который не боится температуры и не трескается от нагревания. Кирпич используется пустотелый для облегчения нагрузки на фундамент. Печь может иметь разную форму и конфигурацию, от этого зависят не только её размеры, но и КПД, и степень сгорания топлива. Всем известная русская печь также складывается из кирпича, а потом обмазывается и белится. Но для современной дачи она не подойдёт: слишком велика и тяжела, трудна в постройке, кроме того, она должна постоянно протапливаться. После полного остывания она нагреет помещение лишь через несколько часов.
Намного лучше подойдут для дачного дома более компактные варианты с быстрым прогревом: «голландка» и «шведка». Обе этих печи не требуют сооружения грубы, тепло выделяют стенками, внутри которых проходит дымоходный канал. От количества колен и изгибов в канале зависит теплоотдача печи, степень сгорания топлива и другие факторы. Такие печи под силу сложить своими руками любому дачнику, если придерживаться инструкции.
Кирпичную печь можно выложить по своему проекту
Металлические печи
Материалом для этих изделий служит чугун либо сталь. Чугунные конструкции хороши тем, что имеют стенки большей толщины пористой структуры. Нагревшись, они медленнее остывают, продолжая отдавать тепло. У стальных своё преимущество — они меньше весят, так как сталь прочнее, и стенки печи делают тоньше. Такая печь, затухнув, быстро остывает, зато и нагревается за считанные минуты — для небольшого дома самое то.
Обзор рынка
К стальным печам принадлежит буржуйка — простейшая цилиндрическая печь с одной дверцей и дымоходом из простой трубы. При наличии материалов её можно сделать самостоятельно с помощью домашнего инверторного сварочного аппарата. Ставят на дачах и конструкции посложнее — печи «Булерьян», Бутакова. Их конфигурация позволяет работать печи как конвектору, прокачивая воздух через нагретые пламенем трубопроводы. Такие системы отличаются очень высокой скоростью прогрева.
Главный плюс металлических печей — это готовый вариант исполнения, достаточно взять и купить. С другой стороны, цена может оказаться выше, чем при самостоятельной кладке кирпичной печи.
Железная печь уже готова к использованию
Видео — Обзор отопительных печей для дачи
Узнайте, как установить печь-камин для дачи длительного горения, а также ознакомьтесь с рейтингом, в специальной статье на нашем портале.
Цены на модельный ряд твердотопливных котлов
Твердотопливные котлы
Печь из кирпича для дачи своими руками
Если вы пришли к выводу, что будете выкладывать печь своими руками, то стоит определиться типом постройки. Шведка считается более функциональной, так как содержит духовку и варочную поверхность, а также ниши и отсеки для томления продуктов или сушки одежды и обуви. Голландка — чисто отопительная печь колонного типа, единственные отверстия в её стенах — это топка, зольник и дверцы для прочистки. Но это же обуславливает и её плюсы: простоту конструкции, надёжность и долговечность. К тому же, дачники не так уж часто готовят еду на печи. У большинства для этого есть либо газ в баллонах, либо электрическая плитка и духовка.
Начальная стадия кладки печи
По мнению мастеров-печников, возведение «шведки» вызвано скорее желанием получить множество функций в одном устройстве. К тому же, расположенная рядом с топкой чугунная духовка быстро разогревается и начинает нагревать помещение. То же делает и варочная панель. Но при этом малая топочная высота приводит к неполному выгоранию веществ в открытом пламени, как следствие — больше сажи и копоти, необходимость в частом обслуживании, а при отсутствии оного — засорение и снижение КПД. Поэтому в целях отопления лучше возводить «голландку» — она хоть и не позволит готовить на ней еду, зато доставит меньше проблем в ходе эксплуатации.
Классическая «голландка» не имеет зольника, колосниковой решётки и поддувала. Дрова, закладываемые в топку, благодаря этому хоть и горят дольше, но образуют больше сажи, а тепла получается меньше. Поэтому печники рекомендуют обустраивать классический зольник с колосником и дверцу для поддувала, что позволит не только лучше топить дровами, но иногда использовать в печи уголь или торф.
Типичная «голландка»
Фундамент
Несмотря на малый вес, ставить «голландку» без фундамента опрометчиво, так как лаги могут со временем просесть, и конструкция нарушится вплоть до трещин. Самый лучший вариант — сделать монолитное бетонное основание, армированное рифлёной арматурой. Можно и из полнотелого кирпича, но здесь риск растрескивания. Если в доме никогда не было печи, сначала нужно сделать отверстие в полу. Снимается чистовой пол, затем лаги распиливаются так, чтобы своими концами они опирались на столбики.
В полученном отверстии нужно снять верхний слой грунта и сделать подсыпку из песка и щебня. Поверх сооружается опалубка и вяжется арматура. Учитывая, что конструкция невелика по площади, допускается прут 10 мм. шаг между прутками — 40 см. Сделать нужно минимум два горизонтальных слоя. Залить всё бетоном и оставить сохнуть. После высыхания даже такому маленькому фундаменту лучше постоять пару недель, а то и месяц для осадки. Фундамент под стандартную печь обычно делают квадратом со стороной 120 см.
Лучший фундамент — из армированного бетона
Пошаговая кладка печи
Раствор для печной кладки испытывает постоянные колебания температуры. Когда печь протапливается, он сильно разогревается, в период зимнего простоя охлаждается до отрицательных значений. Цементный раствор не выдерживает таких перепадов и быстро растрескивается и выкрашивается. Для кладки печи используют глину. Можно купить её, но легче всего добыть самому, сделав яму на глубину 1 — 1,5 м.
Извлекая глину на поверхность, нужно проверить её жирность. Чем более она мягкая и пластичная, тем считается жирней. Оптимальное соотношение для раствора нормальной жирности — две части песка на одну часть глины. Песок можно брать карьерный, он также содержит глинистые частицы. Всё просеять через сито. На кладку ста кирпичей расходуется около 20 литров воды.
Цены на огнеупорный раствор для печей и каминов
Огнеупорный раствор для печей и каминовК замешиванию раствора нужно подходить очень ответственно
Шаг 1. Уложив на просохший и осевший фундамент рулонную гидроизоляцию, начинаем выкладывать печь. Лучше всего заранее распечатать себе схему порядовки на цветном принтере. Каждый уровень сделать на нумерованном листе, либо взять ватман и на нём представить всю схему.
Шаг 2. Кладка ведётся в полкирпича, лучше полнотелого, огнеупорного. Последовательно выкладывайте уровни согласно схеме порядовки. Где того требует схема, кирпичи нужно ставить на ребро либо скашивать. Между зольником и топкой укладывают колосниковую решётку.
Шаг 3. Дверцу поддувала, а затем и топки легче всего крепить на нихромовую проволоку. Она вставляется в отверстия на рамке дверцы, а затем закручивается в «косичку». Такие жгуты заводятся в глубину кладки на два кирпича и загибаются. Следующие слои перекрывают проволоку, а после застывания раствора дверцы оказывается посаженной «намертво». Главное — не допустить ослабления проволочного жгута. Под рамку дверцы закладывается асбестовый шнур для уплотнения.
Крепление дверцы
После возведения корпуса печи нужно оборудовать переход в дымоходную стальную трубу. Перед этим переходом устраивается заслонка для регулировки тяги. В дымоходных каналах устраивают дверцы для прочистки — обычно с двух сторон.
Обустройство дымохода
Дымоход проще сделать из трубы. Можно взять обычную толстостенную стальную — она дешевле, пропустить её через крышу и вывести на полметра выше самой высокой точки крыши. Сейчас в продаже имеются готовые сборные элементы, которые собираются с помощью замковых соединений. Всё, что для него нужно — это сваренные из профиля держатели. Такой сборный дымоход пригоден как для выведения через стену с коленным изгибом, так и через крышу. Первый вариант сделать легче.
Сборные элементы представляют собой сендвич из двух цилиндров из нержавеющей стали, между которыми проложен слой негорючего утеплителя. Если у вас просто стальная труба, её можно утеплить минеральной ватой — она не горит и не плавится даже при высоких температурах.
Фабричная замковая труба
Финишная отделка
В отделке для дачника открывается простор для фантазии. Можно отделать печь изразцами или огнеупорной плиткой, а можно просто побелить. Аккуратный красный кирпич с расшитыми швами и сам по себе неплохо смотрится. Ещё один вариант — взять стальной лист толщиной 1 — 1.5 мм, протравить или проворонить его и закрыть им печь, устроив декоративные заклёпки. Не забудьте уложить перед лицевой частью печи предтопочный лист. Он предохранит деревянный пол от возгорания, если уголёк или головешка вылетят из зольника или топки. Делают его обычно из нержавеющей стали.
Железная дачная печь своими руками — пошаговая инструкция
Простейший вариант железной печи — всем известная буржуйка, которая абсолютно нетребовательна к топливу. Облагороженные фабричные варианты могут исполняться из стали и чугуна, иметь декоративную отделку и стеклянную дверцу, устанавливаться на гнутые ножки. Но для самостоятельного изготовления важно другое: простота, надёжность, прямые линии конструкции.
Таблица 2. Характеристики популярных железных печей Бутакова.
| Модель | Гимназист | Студент | Инженер | Доцент | Профессор |
|---|---|---|---|---|---|
| Объём помещения, куб. м | 100 | 150 | 250 | 500 | 1000 |
| Мощность, кВт | 6 | 9 | 15 | 25 | 40 |
| Размеры, см | 37*66*78 | 37*66*78 | 44*76*89 | 57*97*115 | 67*111*125 |
| Масса, кг | 55 | 77 | 113 | 182 | 235 |
| Диаметр дымохода, мм | 120 | 120 | 120 | 150 | 200 |
| Мин. высота дымохода от колосника, м | 5 | 5 | 5 | 6 | 8 |
Удачным для самостоятельного изготовления является буржуйка Логинова. От обычной печки её отличает наличие двух полок вверху топки, которые более чем в два раза увеличивают путь сгоревших газов, увеличивают КПД и отдаваемое тепло.
Шаг 1.Раскрой материала. Начертив схему буржуйки на бумаге, прикиньте все размеры. Лучший вариант: 80 * 45 * 45 см. Помимо самой коробки внутри нужно будет расположить колосниковую решётку и две полки-отражателя. Все элементы лучше сделать съёмными. Раскрой вполне можно выполнить болгаркой, а фаску с краёв снять шлифовальным кругом.
Чертёж буржуйки Логинова
Шаг 2. Сперва свариваются вместе боковые и задняя стенки, точечно. Обстукиваются молотком для выравнивания, ставятся на дно, которое также приваривается, теперь уже по всему шву для жёсткости параллелепипеда. Колосниковую решётку можно сделать из листа стали толщиной не менее 4 мм, в которой можно вырезать продольные отверстия. По внутренним стенкам приваривается 4 отрезка арматуры, на которые ляжет колосник. Таким же образом устанавливаются верхние отражатели, но обязательно со смещением — нижняя ближе к передней стенке, верхняя — к задней.
Цены на популярные модели сварочных аппаратов
Сварочные аппаратыБоковые и задняя стенки сперва прихватываются
Шаг 3. Для навешивания дверки, петли сначала навариваются на неё, а потом на переднюю стенку. Дверка топки больше, чем поддувала. Задвижки проще всего сделать из насаженных на болт планок, которые будут заходить за приваренные к передней стенке крючки. Передняя стенка приваривается последней, после верхнего листа с отверстием под дымоход.
Вариант исполнения дверки
Шаг 4. Коробка готова. Для удобства снизу привариваются ножки из отрезков металлического уголка. К отверстию дымохода приваривается отрезок трубы, на который потом надевается остальная часть. В этом отрезке нужно сделать шибер, то есть заслонку, регулируя которую можно превратить обычную буржуйку в печь длительного горения. Принцип прост: если перекрыть шибер и закрыть дверцы топочника и поддувала, воздух будет поступать очень медленно, и дрова будут тлеть, а не гореть.
Заложив много древесины, можно растянуть одну топку на 8 — 10 часов — как раз достаточно, чтобы с комфортом поспать. В трубе сверлится два соосных отверстия, в ниж вставляется шпилька, наружный конец загибается на 90 градусов. Внутри отрезка трубы к шпильке приваривается железный кругляш чуть меньше диаметра трубы. Поворачивая шпильку вокруг оси, можно регулировать ширину открытого дымоходного канала.
Шибер позволяет сделать горение медленным
Шаг 5.Высота вертикальной трубы делается около 1,2 — 1,5 метра. Далее идёт наклонная часть длиной от полутора до двух метров. Она называется боров и также участвует в обогреве помещения, ведь горячие газы сильно разогревают её. Выводить наружу её лучше через стену, обложив на выходе стекловатой или минватой.
Грамотно организованный дымоход

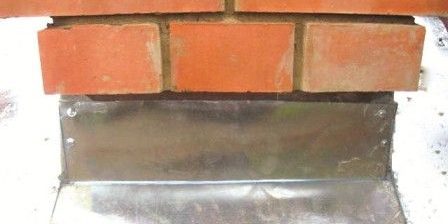

Ставит готовую буржуйку надо на стальной лист. По бокам иногда навешивается экран. Он выполняет двоякую роль: защищает от соприкосновения с горячими стенками; нагреваясь сам, служит плоскостью, отдающей много тепла в помещение. Этими простыми мерами можно довести простую железную печурку в произведение инженерного искусства.
Очень кстати будет наша отдельная подробная статья, на тему — Смесь для кладки печи из кирпича, где мы детально разобрали правильные пропорции, а также советы по замесу своими руками.
Видео — Стильная печь-камин Plamen Tena
Проблема отопления небольшого дачного домика или бытовки обычно решается двумя способами – устанавливаются электрообогреватели либо металлическая печка на дровах. Построить стационарную кирпичную печь выйдет вдвое — втрое дороже. Наименее затратный вариант – сделать отопительную буржуйку для дачи самому, пользуясь готовыми чертежами.
Представляем 2 оригинальных конструкции, разработанные и проверенные нашим экспертом Виталием Дашко. Главное преимущество отопителей – способность полноценно обогревать 2 смежных комнаты.
Печка длительного горения с наддувом
Показанная на чертеже дровяная буржуйка состоит из таких элементов:
- горизонтально расположенный топливник объемом 50 литров;
- снизу к топке приварен зольник, оснащенный отдельной дверцей;
- вертикальная вторичная камера с патрубком дымохода;
- проложенный сквозь нее наклонный воздушный канал;
- третья камера с теплообменными ребрами и патрубком выхода нагретого воздуха.
Примечание. Печь на чертеже изображена в разрезе. Способ стыковки двух труб – произвольный, внутреннее проходное отверстие – квадратного сечения, размером 15 х 15 см.
На горизонтальный воздушный патрубок Ø100 мм, предусмотренный в вертикальной части буржуйки, устанавливается вентилятор. К выходному штуцеру теплообменной камеры подсоединяется гофрированная алюминиевая труба, нагнетающая горячий воздух в соседнее помещение.
Принцип работы железной печки основан на интенсивном подогреве воздушного потока, создаваемого вентилятором. Как функционирует отопительный агрегат:
- В топливнике горят дрова длиной 0.5—0.7 м, количество подаваемого воздуха регулируется дверкой зольника.
- Продукты горения проникают во вторую камеру, где дожигаются пиролизные газы. Плюс происходит передача теплоты наружным стенкам и внутренней наклонной трубе. Дальше отработанные летучие вещества выбрасываются на улицу посредством дымохода.
- Нагнетаемый вентилятором воздух предварительно нагревается в наклонном канале, затем поступает в основную теплообменную камеру, расположенную прямо над топкой.
- Окончательно прогревшись от внутренних ребер и раскаленного свода топливника, воздушный поток выходит через вертикальный патрубок и направляется в смежное помещение.
Самодельная печь – буржуйка данной конструкции отапливает комнату вокруг себя традиционным способом, и соседнюю – за счет принудительного воздушного обогрева. Продолжительность горения обеспечивается приличным объемом топки (50 л), куда укладываются длинные толстые поленья.
Вышеописанная металлическая печь развивает тепловую мощность порядка 7 кВт, то есть, способна отопить дачу, гараж или бытовку площадью 60—70 м². Установка буржуйки производится внутри большего помещения, воздушная труба прокладывается в меньшее.
Подбираем материалы
Круглый корпус печи делается из старого пропанового баллона либо тонкостенной стальной трубы диаметром 300 х 5 мм. Во втором случае длину топливника можно нарастить до 1 метра.
Совет. Лучше найти стандартные баллоны 50 л из-под сжиженного газа, на сборку печки пойдет 2 шт. Труба Ø300 толщиной стенки 5 мм — изделие нестандартное, искать придется долго. Более доступный вариант Ø300 х 8 мм получится слишком тяжелым.
Для изготовления железной печи потребуются следующие дополнительные материалы:
- листовой металл толщиной 3 мм — на дверцы, зольник и воздухогрейную камеру;
- арматура периодического профиля (так называемая рифленка) Ø10…12 мм — на усиление колосников;
- кусок трубы Ø76 х 3 мм длиной 0.6—0.7 м;
- обрезки Ø100 мм — на дымоходные и воздушные патрубки;
- отходы металлопроката – уголки, маленькие швеллеры, профтрубы для ножек печки.
Запорные ручки дверец проще купить готовыми, нежели изготавливать самостоятельно. На уплотнение притворов понадобится асбестовый шнур. Вентилятор – любая бытовая модель производительностью до 50 м³ воздуха в час.
Изготовление буржуйки – пошаговая инструкция
При использовании газовых баллонов первой операцией станет безопасное вскрытие этих сосудов. Порядок действий:
- Полностью откройте вентиль, переверните резервуар с целью максимально слить оставшийся конденсат.
- Выкрутите вентиль трубным ключом, заполните баллон доверху водой.
- Болгаркой аккуратно срежьте боковину, ориентируясь по заводскому сварочному шву.
Справка. Пропан тяжелее воздуха, поэтому самостоятельно не выветрится. Остатки газа вытесняются из сосуда только водой, резка выполняется при заполненном резервуаре.
Вообще-то, крышку отпиливать необязательно, поскольку конструкцией не предусмотрена установка внутренней колосниковой решетки. Можно сразу вырезать проем под монтаж дверцы или боковое квадратное отверстие для выхода дымовых газов.
Как сделать печь длительного горения для дачи своими руками:
- Выполните подготовительные работы – прорежьте щели колосниковой решетки, технологические отверстия для прохода газов и установки дверок. Распилите второй баллон, подгоняя будущую вторичную камеру под топливник.
Чертеж дровяной печки — вид сверху - Наварите на колосники усилители из арматуры или профиля, как сделано на фото. Иначе при нагреве металл начнет прогибаться.
- Приделайте зольник из металлических полос и ножки печи, ориентируясь по чертежу.
- Изготовьте дверцы и обрамление, как показано на картинке. Уплотняйте притвор асбестовым шнуром, внутрь заложите базальтовый утеплитель.
- Выполните отверстия в вертикальном корпусе, поместите внутрь трубу Ø76 мм, соблюдая угол 35…40°. Герметично обварите торцы, состыкуйте готовый элемент с горизонтальным баллоном.
- Сверху к своду топливника приварите несколько полос из обрезков металлопроката – они послужат ребрами воздушного теплообменника. Изготовьте корпус камеры, приделайте все патрубки.
- Приварите обрамление, установите дверцы топки и зольника.
Совет. Не отступайте от чертежа и не увеличивайте размеры теплообменной полости – эффективность нагрева снизится. Угол монтажа наклонного канала дается приблизительно, главное, вставить трубу между боковыми стенками и хорошенько обварить.
Патрубок для установки вентилятора не обязательно делать длинным (по схеме — 20 см). Чтобы крыльчатка не перегрелась, достаточно подключить нагнетатель через алюминиевую гофротрубу. Как самому сварить печку, смотрите на видео нашего эксперта:
Отзыв о работе печки в реальных условиях мы поместили в конце публикации — в видеоролике рассказывается об отоплении гаража 6 х 12 м.
Вертикальная печь с водяным контуром
Эта буржуйка может работать на дровах, угле и брикетах. Агрегат делается из одного 50-литрового баллона, установленного вертикально. Внутрь верхней части заделана камера нагрева с теплообменными ребрами, сквозь которые можно прогонять воду либо воздушный поток. Кратко перечислим технические характеристики печки:
- отапливаемая площадь – до 40 м²;
- мощность водяного контура – 2 кВт (в режиме максимального горения);
- объем топки – примерно 25 литров;
- толщина металла перегородок – 4 мм.
Принцип действия печи прост: пламя нагревает боковые стенки агрегата и дно верхней камеры с приваренными металлическими пластинами. Через патрубок в полость принудительно подается вода или незамерзающая жидкость, отнимает тепло у поверхностей нагрева, затем направляется в отопительные приборы (как вариант, самодельные регистры из гладких труб).
Уточнение. Вместо воды через нагревательные пластины можно прогонять воздух – печка будет работать в режиме тепловой пушки.
Печь-буржуйка годится для обогрева 2 комнат маленького дачного домика, мастерской или бытовки. Длительность горения в режиме поддержания тепла – 2…3 часа в зависимости от качества и вида топлива. Количество присоединяемых радиаторов отопления – 2 шт. теплоотдачей 0.8—1 кВт каждый.
Из чего варить дачный отопитель
Помимо пропановой емкости на 50 л, для сборки понадобятся такие материалы:
- сталь листовая марки Ст20 толщиной 4—5 мм — дно водяной камеры;
- то же, 3 мм – дверки, обрамления, ребра теплообменника;
- арматура Ø12…16 мм на колосниковую решетку;
- обрезки труб диаметром 100 и 32 мм для изготовления присоединительных патрубков;
- асбестовый шнур, огнестойкое базальтовое волокно.
Для подключения системы водяного отопления можно поставить сгоны Ø32…20 мм с готовой резьбой. Перед началом работ аккуратно разберите баллон — демонтируйте газовый вентиль и налейте в емкость воды.
Порядок ведения сборочных работ
Изготовление печи-буржуйки начинается со вскрытия баллона – здесь придется срезать верхнюю часть по существующему сварному шву. Дальше работаем по инструкции:
- Проделайте в боковой стенке квадратные отверстия согласно приведенному чертежу.
- Заготовьте из металла детали печки – круглую перегородку Ø30 см, рамки под дверцы шириной 80 мм и сами створки. Обрамления прикрепите сваркой к корпусу, как показано на фото.
- Из арматуры сварите колосники, четко придерживаясь внутреннего размера сосуда. Тогда решетка плотно ляжет на сварочный стык без дополнительных опор.
- К отрезанной крышке герметично приварите 2 штуцера с резьбой, куда впоследствии подключатся магистрали водяной системы.
- Круглую заготовку установите на торец баллона, обварив шов со стороны топливника. Сверху приделайте теплообменные пластины из обрезков металлического листа.
- Поставьте крышку со штуцерами на прежнее место, смонтируйте дверцы и приварите дымоходный патрубок. Для красоты печку можно покрасить черным термостойким составом (продается в аэрозольной упаковке).
Напоминание. Не забудьте заглушить верхнее отверстие резервуара, откуда ранее вывернули вентиль.
Монтаж печи и дымохода выполняйте согласно правилам пожарной безопасности. Отделку из горючих материалов поблизости от буржуйки закрывайте листами оцинковки. Также соблюдайте расстояние 0.5 м от стального дымохода до деревянного перекрытия. Если применяется сэндвич-труба, то отступ уменьшается до 38 см.
При устройстве водяного отопления учтите важный нюанс: без принудительной циркуляции теплоноситель в нагревательной камере печи быстро закипит. Подключайте батареи в соответствии со схемой, на обратной линии ставьте фильтр-грязевик и циркуляционный насос. Если планируется отапливать дачу периодически, заполните систему антифризом.
Совет. Насос для перекачки воды через 2 радиатора выбирайте с минимальной производительностью, объем расширительного бачка – до 5 литров.
Заключение
Металлическая самодельная буржуйка – удобное и относительно недорогое решение для обогрева дачи или временной бытовки. Печка неплохо смотрится в комнате с простой отделкой, а при необходимости быстро демонтируется. Если же требуется отопить двухэтажный дачный дом, лучше сложить камин или печь из кирпича канального типа – «голландку».
DmitrijСтроительство / Печи, камины, отопление
Один из видов печей
Металлические элементы:— топочная и поддувальная дверцы;- три дверцы для очистки дымохода;- колосник;- 4 чугунные задвижки;- чугунная плита (размеры 710×410 мм);- два стальных уголка размером 55×55×3300 мм;- четыре стальных уголка размером 45×45×850 мм;- четыре алюминиевых уголка размером 45×45×1550 мм;- два алюминиевых уголка размером 25×25×1200 мм;- восемь стальных полос 370×60×2 мм. Необходимые инструменты:— прямоугольная кувалда;- остроугольная кувалда;- комбинированная кельма;- деревянная и металлическая трамбовка;- шаблон для разметки проемов и кладки каналов;- молоток-кирочка;- лопатка для раствора;- расшивки для вогнутых и выпуклых швов;- причальные скобы (из металлического прута с защелкой и оцинкованного листа со шнуром);- уровень;- рулетка;- отвес;- складной метр;- угольник.Надежность печи напрямую зависит от выбранного кирпича. В первую очередь он должен быть прочным, иначе печь долго не прослужит. Прочность кирпича можно определить по цвету, если он имеет фиолетовый оттенок, значит, кирпич пережгли. Если кирпич оранжевого цвета, то его, скорее всего, слишком слабо обожгли. Если по качественному кирпичу ударить молотком, должен быть слышен чистый звук, а на цвет такой кирпич розовый. Автор для таких работ рекомендует использовать витебский кирпич. На кирпичах не должно иметься сколов и трещин, по крайней мере, они не желательны. Еще хорошо, чтобы все кирпичи были одного размера. Если так вышло, что при покупке попались дефектные кирпичи, их не следует применять при строительстве дымохода и топки.
Устройство русской печи таково, что она имеет фундамент. У автора в качестве фундамента используется котлован с глубиной в 1 метр с использованием песчаной подушки толщиной 11 см. Верхняя часть котлована была залита бетоном. По техникам пожарной безопасности фундамент должен находиться от стены дома на расстоянии не менее 250 мм. Процесс сборки печи:Шаг первый. Выкладываем первый рядСперва нужно на подготовленный фундамент выложить первый ряд кирпичей. В итоге должен получиться правильный четырехугольник. Точность здесь чрезвычайно важна, так как от этого будет зависеть, как ровно будет построена вся печь. Первый слой сначала укладывается без раствора, горизонтальность ряда можно проверить при помощи уровня. Важно отметить, что каждый ряд собирается строго по чертежам, созданным ранее. У автора получилось всего 20 рядов.
Затем, когда с точностью определились, можно приступать к кладке на раствор. Для этого сперва нужно взять пару кирпичей и поместить их в воду на несколько минут. Это нужно для того, чтобы раствор максимально эффективно соединился с кирпичами. На пустое место кладется раствор, а далее сверху он прижимается кирпичом. Лишний раствор, который вылезет на стыке, нужно убрать. Таким способом устанавливаются все остальные кирпичи. Важно, чтобы все швы были заполнены раствором.
При выкладывании второго ряда важно не забыть установить дверцу поддувала. Перед установкой она оборачивается асбестовым влажным картоном либо шнуром. Крепится такая дверка, как и все другие, при помощи специальных скоб. На крайний случай для таких целей подойдет стальная проволока, которая укладывается в швы между кирпичей. Ну а далее можно заканчивать сборку второго ряда.
Третий ряд печи делается из шамотного кирпича, после того, как он будет выложен, сверху поддувала устанавливается колосниковая решетка. Четвертый ряд печи нужно выложить на «ребро». Внутри делается дымоход для внутренней подставки, перегородки. На задней стенке кирпичи нужно выложить без раствора таким образом, чтобы их крайняя часть лишь немного выступала за кладку. Делается это для того, чтобы очистить дымоход от строительного мусора.
Шаг пятый. Дальнейший процесс сборки Теперь можно устанавливать дверь топки, понадобится проволока либо специальные скобы. Чтобы дверка могла свободно открываться, ее нужно обвернуть асбестовым шнуром. Далее выкладывается пятый ряд, кирпичи устанавливаются плашмя.
За топочную дверцу отвечает восьмой ряд, именно он ее закрывает. Когда печь будет работать как камин, то есть будет гореть с открытой дверцей, пламя должно смещаться к центру варочной плиты. Чтобы этого добиться, над топкой устанавливают скошенный кирпич.
Шаг седьмой. Завершающий этап сборки. ТрубаПри строительстве трубы важно позаботиться о противопожарной безопасности. Между кирпичом и перекрытием нужно сделать изоляционный слой из асбеста. По высоте труба должна быть не менее 5-ти метров, отсчет нужно вести от колосника.
Доставка новых самоделок на почту
Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!
*Заполняя форму вы соглашаетесь на обработку персональных данных
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь. Используемые источники:
- https://sovet-ingenera.com/otoplenie/pechi/pechi-iz-kirpicha-dlya-dachi-na-drovax.html
- https://remont-book.com/pechka-dlya-dachi-na-drovax/
- https://otivent.com/kak-sdelat-burzhujku-dlya-otopleniya-dachi
- https://usamodelkina.ru/8089-dachnaya-kirpichnaya-pech-svoimi-rukami.html
