Теплый пол – это действительно благо цивилизации. Особенно актуален он в том случае, если устанавливается на первых этажах жилых домов или в квартирах, расположенных над подвальным помещением. Теплый пол может сделать жилище уютным. К сожалению, как и любая другая электрическая система, такие полы тоже могут выйти из строя, в один прекрасный момент перестав обогревать помещение. Конечно, система нуждается в тщательной проверке и выявлении неисправностей. Да и сразу после установки, еще до заливки стяжки и укладки финишной отделки, важно выяснить ее работоспособность. Как проверить теплый пол?
Как проверить теплый пол
Виды электрического теплого пола
Конструкции и расположение кабеля
Система обогрева пола, созданная из электрокабеля или инфракрасной пленки, в любом случае имеет определенные элементы. Это непосредственно сам греющий кабель, который является источником тепла, термодатчик, снимающий показатели температуры нагрева провода, а также терморегулятор, который отвечает за соединение всех элементов пола в единое целое и регулирует процессы его включения/выключения в зависимости от уровня нагрева кабеля.
Кабельный теплый пол
Кабель для теплого пола
Терморегулятор или термостат выглядит как небольшой выключатель, он регулирует величину напряжения, которое подается на провода. Подключение его производится к обычной электросети при помощи двух проводов – фазного и нулевого. Прибор регулирует напряжение автоматически, оно подается на нагревательный кабель сразу же, как только полы в помещении остывают. За нагревом полов следит термодатчик, который устанавливается в непосредственной близости от кабеля и заливается стяжкой.
Схема подключения электрического теплого пола
На заметку! Температура, при которой необходимо включение системы теплого пола, задается самими жильцами. Потому можно легко выбрать комфортный уровень подогрева.
Кабель, используемый во время обустройства теплого пола, можно разделить на два типа – это резистивный и саморегулирующий. Последний сам реагирует на изменение температуры и меняет уровень сопротивления. А вот резистивный кабель этой способностью не обладает.
Кабель для теплого пола — резистивный и саморегулирующийся
Внимание! При расчете показателей системы теплого пола и ее монтаже важно помнить, что длина некоторых видов кабеля должна быть определенной. Если же его укорачивать, то можно изменить уровень нагрева и характеристики (показатели) тока, из-за чего провода будут работать неправильно, изоляция на них разрушится.
Для создания теплого пола можно использовать единый двужильный кабель или же два одножильных, имеющих параллельное расположение. Первый – это имеющая заглушку с одной стороны сетка, состоящая из проводов. Резать такой кабель нельзя и он не может укладываться в стяжку там, где будет стоять крупногабаритная мебель или техника.
Строение двухжильного греющего кабеля для теплого пола
А вот что касается одножильных кабелей, то их резать можно как угодно – с изоляцией беды не произойдет. Да и ИК полы можно подрезать по размерам нуждающейся в обогреве площади, но только – по строго обозначенным линиям.
Подключение теплого пола к терморегулятору
Цены на теплый пол Caleo
теплый пол caleo
Неисправности тёплых полов
И вот, казалось бы, система уложена, все подключено, но почему-то пол не желает становиться теплым. Если нагрева не происходит, значит, где-то при монтаже была допущена ошибка или же в системе используется неисправное оборудование.
Таблица. Основные причины неисправностей подогрева пола.
| Элемент пола | Неисправность |
|---|---|
|
Терморегулятор |
|
|
Термодатчик |
|
|
Кабель нагревательный |
Электронный терморегулятор теплого пола
Совет! Чтобы не пришлось часто ремонтировать систему теплого пола в квартире, рекомендуется приобретать надежное оборудование от проверенных производителей.
Методы проверки исправности теплого пола
Проверить работоспособность системы подогрева полов можно лишь двумя способами. Один из них – это визуальный осмотр кабеля и комплектующих на наличие повреждений. Но он позволит выявить только те дефекты, которые можно увидеть – сгоревшее (почерневшее) оборудование, перебитый кабель, отсутствие электричества в доме и т. д. Метод является самым простым и не требующим использования каких-либо приспособлений, но он малоинформативен и не всегда сможет помочь в выявлении причины отсутствия нагрева пола.
Недопустимый поворот нагревательного мата после заводской муфты. При работе кабеля происходит постоянная деформация внешней оболочки
Второй способ – это определение основных параметров питания системы при помощи мультиметра. Он поможет точнее узнать, в чем заключается причина отсутствия работоспособности пола. С помощью прибора можно замерить напряжение сети – достаточно снять терморегулятор со стены и, используя специальные щупы на клеммах, произвести замеры напряжения сети. Оно должно составлять 220 В. Если показатель в норме, значит, виной всему однозначно один из элементов всей системы подогрева полов.
Первым делом изначально всегда производится визуальный осмотр. Важно убедиться, что причиной отсутствия тепла не является отсутствие электричества во всем доме. Далее можно поискать наличие заплавленных или подгоревших частей системы. Если же ничего подозрительного не обнаружено, то самое время взять в руки мультиметр.
Мультиметр
Для диагностики системы подогрева полов также используется мультиметр. Измеряется сопротивление кабеля и делится на значение 220 В (это показатель напряжения в электросети). Получившаяся цифра демонстрирует мастеру величину текущего через систему пола тока. Далее этот показатель умножается на напряжение – так выявляется показатель мощности потребления. Именно она должна соответствовать мощности системы, которая обычно указывается в паспорте. Если значение мощности получается больше, чем нужно, то в системе имеются замыкания – где-то повреждена изоляция кабеля.
Внимание! Такой тип неисправности можно заметить и благодаря чересчур нагревающимся участкам пола в некоторых местах.
Инфракрасный теплый пол — потребление электроэнергии
Если же значение мощности меньше, чем указано в паспорте кабеля, значит, где-то имеется обрыв провода. Из-за этого система работает нестабильно.
Совет! Если вся документация относительно оборудования для подогрева полов безвозвратно потерялась, то мощность по паспорту принимается условно равной 150 Вт/м2.
Разбираемся дальше: если показатель сопротивления на мультиметре равен 0, то, скорее всего, из строя она была выведена возникшим где-то коротким замыканием. Починить оборудование будет крайне сложно и дорого. Да и поврежденное место найти будет тяжело, если речь идет о кабельном поле. Если же для обогрева используется ИК пол, то достаточно поднять финишную отделку, найти испорченный участок и поменять его.
Укладка инфракрасного теплого пола
Как проверить термодатчик
Если же сам пол исправен, но система все равно не работает, значит, причина кроется в другом. Можно попытаться проверить исправность датчика. Он является резистором, который имеет собственное сопротивление, и его тоже можно измерить при помощи мультиметра. Но показатели последнего сильно варьируются в зависимости от того, какова температура пола в данный момент. Например, при показателе температуры в 5 градусов мультиметр покажет значение 22 кОм, а при показателе в 40 градусов – всего 6 кОм. В целом, показатель должен соответствовать заводскому сопротивлению. Если оно отличается от обозначенного значения более чем на 5 кОм или равно 0, то датчик не работает и его нужно менять.
Датчик теплого пола
На заметку! Современные терморегуляторы, оснащенные дисплеем, часто показывают неисправность датчика самостоятельно.
Диагностика терморегулятора
Терморегулятор также проверяется при помощи мультиметра. Чтобы удостовериться, что причина неисправности находится именно в нем, нужно отключить сам нагревательный элемент пола. Далее регулятор уровня подогрева полов поворачивается на максимум. После этого клеммы без проводов диагностируются обычным мультиметром. По всем правилам в этом случае срабатывает реле и прибор показывает уровень напряжения. При регуляторе, установленном на минимальный уровень нагрева, реле отключится, а напряжение пропадет.
Проверка тестером сопротивления
Как проверить теплый пол
Проверка пола на наличие неисправностей начинается с определенной подготовки. Она включает в себя проверку наличия электроэнергии в доме, выявления, есть ли ее подача на регулятор температуры (обычно достаточно посмотреть на лампочку-индикатор, которая имеется на устройстве).
Далее, если электроток имеется, проверяются настройки температуры. Бывает, что регулятор просто установлен на минимум и кажется, что система не греет. Следует внимательно оценить положение регулятора, чтобы исключить этот вариант. Только после того как удастся убедиться, что с подачей электричества все в порядке, а уровень температуры стоит нужный, но пол все-таки не нагревается, можно переходить к более серьезным методам диагностики.
Как подключить терморегулятор
Внимание! Если человек совершенно не дружит с электричеством, то для диагностики рекомендуется вызвать профессионального электрика, чтобы избежать травм.
Если есть хотя бы какие-то знания об электричестве, то можно попытаться провести диагностику самостоятельно. Для этого потребуется приобрести мультиметр, отвертку. Заменить мультиметр помогает индикатор напряжения, но он не всегда достаточно информативен для точной диагностики.
Индикатор напряжения
Иногда в проверке нуждается и только что купленное оборудование. Но важно помнить, что не залитый стяжкой электрокабель (особенно – смотанный) включать на воздухе нельзя. Проверить перед заливкой его, конечно, можно, но подача питания производится не дольше 5 минут, а провод при этом должен быть полностью развернут.
Как проверить работоспособность терморегулятора?
Посмотрим на примере, как можно проверить, работает ли терморегулятор, при помощи обычной лампочки.
Шаг 1. Терморегулятор подключается к сети с соблюдением всех правил. То есть фазный провод подсоединяется к клемме L, а нулевой – к клемме N. Также подключаются датчик температуры и обычная лампочка, вкрученная в патрон. Она будет являться индикатором нагрузки.
Подключение терморегулятора
Лампочка послужит индикатором нагрузки
Шаг 2. Подключенный к сети терморегулятор включается при помощи тумблера.
Включается терморегулятор
Шаг 3. Рычажок, ответственный за увеличение температуры, устанавливается на максимум.
Задается максимальная температура
Шаг 4. Если терморегулятор исправен, то лампочка загорится.
Лампочка загорелась
Шаг 5. При помощи такой схемы можно проверить и датчик температуры. Для этого он берется в руку, а регулятор температуры устанавливается на среднее значение.
При помощи такой схемы можно проверить и датчик температуры
Шаг 6. Регулятор температуры опять поворачивается до более высоких значений. Лампочка снова загорится. Но когда датчик нагреется до температуры человеческого тела, она погаснет.
Лампочка снова загорелась
Шаг 7. После этого систему можно оставить в покое. Через некоторое время лампочка загорится вновь, когда датчик температуры остынет и подаст сигнал терморегулятору.
В очередной раз загорелась лампочка
Видео – Как проверить электрический теплый пол
Замер сопротивления
Перед началом работ по заливке стяжки во время установки системы теплого пола рекомендуется проверить сопротивление кабеля подогрева.
Шаг 1. Как мы видим на изображении, теплый пол установлен и готов к дальнейшим работам.
Установленный теплый пол
Шаг 2. Далее в паспорте кабеля или же на нем самом приклеенной бирке требуется найти значение сопротивления. В данном случае оно равно 150,9 Ом. Допускается увеличение или уменьшение его на 5-10%.
На бирке указано сопротивление
Шаг 3. После это мультиметр включается на режим измерения.
Мультиметр включается на режим измерения

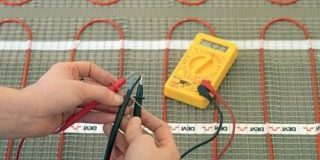

Шаг 4. Щупы прибора устанавливаются на провода, идущие от теплого пола.
Щупы устанавливаются на провода
Шаг 5. Мультиметр продемонстрирует показатель, который должен быть примерно равен обозначенному в паспорте кабеля значению.
Результаты измерений
Вот такими методами можно проверить работоспособность отдельных элементов теплого пола как перед его установкой, так и уже установленного. А прибор мультиметр может оказаться полезен в хозяйстве, потому рекомендуется приобрести его и не жалеть потраченных денег.
c 9:30 до 21:30, без выходных
Группа товаров
Теплый пол не греет?
Укажите контактные данные в форме обратной связи или позвоните по тел. 458-45-67 с 9:30 до 21:30
Подробней о ремонтах — в разделе Ремонт теплого пола.
Расчет теплого пола
Воспользуйтесь умным калькулятором теплого пола для выбора компонентов и расчета стоимости системы обогрева прямо на сайте!
Советы по ремонту
Как проверить теплый пол: измерение сопротивления греющего кабеля и изоляции
- размер шрифта уменьшить размер шрифта увеличить размер шрифта
Как известно, греющий кабель запрещено включать до момента, когда теплый пол смонтирован и более того, пока стяжка или плиточный клей полностью не высохли. Как же проверять кабель после покупки, монтажа и укладки кабеля? Ведь подобную проверку лучше производить на всех этапах обустройства теплого пола, в т.ч. в магазине (сопротивление обычно измеряется и фиксируется продавцом), после укладки, а также после заливки раствором и укладки плитки. Очень просто — достаточно провести замеры сопротивления греющих жил, сравнить их с паспортными значениями и проверить сопротивление изоляции кабеля.
Для измерений нам понадобится обычный мультиметр (на фото выше). Если такого прибора в хозяйстве пока нет, рекомендуем его приобрести, ведь с его помощью можно не только проверить теплый пол, но проверять сопротивление бытовых проводов, заряд батареек и т.д.
Итак, переведем прибор в режим измерения сопротивления, выставим предел в 2000 Ом (см. фото). Если мы все подключили правильно, он должен показать ноль если закоротить щупы мультиметра.
Достанем из коробки наш греющий кабель или мат и измерим сопротивление между его жилами – см. фото.
Для нашего мата значение сопротивления составило 409 Ом. Сравниваем с паспортным значением, указанным в руководстве пользователя на мат. Значения могут отличаться в пределах 10-15%, т.к. сопротивление зависит, например, от температуры, да и длина кабеля может чуть меняться от экземпляра к экземпляру. Паспортное значение для нашего мата – 360 Ом, разница с измеренным составила 14%, что в пределах допуска.
Теперь проверим сопротивление изоляции, для этого измерим сопротивление между каждой жилой и изоляцией. Переведем мультиметр в режим 2000 кОм. Полученное на экране значение должно стремиться к единице, что подтвердит отсутствие повреждения изоляции и оплетки греющего кабеля, хотя, вообще говоря, подобное измерение лучше производить специализированным мегоомметром.
Как проверить теплый пол мультиметром? На фото и видео ниже представлена поэтапная проверка теплого пола.
Так же мы расскажем, как прозвонить электрический теплый пол без мультиметра.
Приобретая электрические теплые полы (теплый пол под плитку, теплый пол в стяжку) помните, что пол (нагревательный кабель, нагревательный мат или тонкий нагревательный кабель) в сеть включают только после монтажа и полного высыхания стяжки либо плиточного клея.
Инфракрасный теплый пол можно включать сразу после монтажа.
Следует заметить, что полное затвердевание и высыхание цементно-песочной стяжки происходит в течении четырех недель.
Проверять исправность приобретенной продукции необходимо на нескольких этапах.
Как проверить сопротивление теплого пола мультиметром перед монтажом?
Первый раз теплый пол проверяют перед его установкой (фото №1 и №2 или видео в конце странице), целостность греющего элемента изоляции определяют прибором мультиметр.
Мультиметр выставляют в режим измерения сопротивления, устанавливают предел 2 КОм. При правильном подключении прибор покажет 0, если замкнуть его щупы.
На каждой упаковке греющего кабеля указано его сопротивление (фото №3). Выполняем измерение между жилами питания. (фото №2). Полученное значение составило 178 Ом, а паспортные данные составляют 176,3 Ом.
Значение сопротивления может меняться в зависимости от температуры, но у исправного кабеля не более чем на 15%.
Для проверки целостности изоляции, переводим прибор в положение измерения максимально возможного сопротивления.
На нашем приборе это 2000 Мом.
Значение, при замере любой из жил с заземляющим экраном, в исправном изделии стремится к единице.(фото №3)
Читайте также: Как проверить давление расширительного бака газового котла
Однако, для корректного измерения сопротивления изоляции, необходимо использовать прибор, которые позволяю выполнить замер на высоком напряжении (мегомметр).
Проверка кабеля теплого пола на целостность мультиметром после монтажа
Повторный замер проводят после монтажа греющего элемента, а также после укладки покрытия до его высыхания.
При показателях соответствующих паспортным данным к кабелям можно подключать питание, производить подключение к терморегулятору.
Как проверить теплый пол без терморегулятора и мультиметра?
Если случилось такое, что под рукой нет мультиметра, то проверку можно выполнить и без него.
Целостность нагревательной жили можно проверить, подав напряжение 220В на несколько минут.
Исправный кабель станет теплым. Целостность изоляции между нагревательной жилой и заземляющим экраном, можно проверить подключив секцию к линии электропитания, которая снабжена устройством защиты от утечки тока (УЗО).
Если УЗО не сработает, то теплый пол исправен. Однако такую проверку следует проводить, только при отсутствии измерительных приборов.
Если у вас остались вопросы: как проверить теплый пол без терморегулятора? Как проверить мультиметром теплый пол? На этом сайте есть бесплатная консультация от специалистов.
Обращайтесь к нашим менеджерам, они с радостью ответят на все вопросы.
Телефоны вы можете найти на любой станице сайта или заказать «обратный звонок».
Так же на сайте представлен большой выбор теплых полов по отличной цене. Поверьте, у нас самые лучшие цены.
Приятных вам покупок.

Теплый пол – это действительно благо цивилизации. Особенно актуален он в том случае, если устанавливается на первых этажах жилых домов или в квартирах, расположенных над подвальным помещением. Теплый пол может сделать жилище уютным. К сожалению, как и любая другая электрическая система, такие полы тоже могут выйти из строя, в один прекрасный момент перестав обогревать помещение. Конечно, система нуждается в тщательной проверке и выявлении неисправностей. Да и сразу после установки, еще до заливки стяжки и укладки финишной отделки, важно выяснить ее работоспособность. Как проверить теплый пол?
Как проверить теплый пол
Конструкции и расположение кабеля
Система обогрева пола, созданная из электрокабеля или инфракрасной пленки, в любом случае имеет определенные элементы. Это непосредственно сам греющий кабель, который является источником тепла, термодатчик, снимающий показатели температуры нагрева провода, а также терморегулятор, который отвечает за соединение всех элементов пола в единое целое и регулирует процессы его включения/выключения в зависимости от уровня нагрева кабеля.
Кабельный теплый пол
Кабель для теплого пола
Терморегулятор или термостат выглядит как небольшой выключатель, он регулирует величину напряжения, которое подается на провода. Подключение его производится к обычной электросети при помощи двух проводов – фазного и нулевого. Прибор регулирует напряжение автоматически, оно подается на нагревательный кабель сразу же, как только полы в помещении остывают. За нагревом полов следит термодатчик, который устанавливается в непосредственной близости от кабеля и заливается стяжкой.
Схема подключения электрического теплого пола
На заметку! Температура, при которой необходимо включение системы теплого пола, задается самими жильцами. Потому можно легко выбрать комфортный уровень подогрева.
Кабель, используемый во время обустройства теплого пола, можно разделить на два типа – это резистивный и саморегулирующий. Последний сам реагирует на изменение температуры и меняет уровень сопротивления. А вот резистивный кабель этой способностью не обладает.
Кабель для теплого пола — резистивный и саморегулирующийся
Внимание! При расчете показателей системы теплого пола и ее монтаже важно помнить, что длина некоторых видов кабеля должна быть определенной. Если же его укорачивать, то можно изменить уровень нагрева и характеристики (показатели) тока, из-за чего провода будут работать неправильно, изоляция на них разрушится.
Для создания теплого пола можно использовать единый двужильный кабель или же два одножильных, имеющих параллельное расположение. Первый – это имеющая заглушку с одной стороны сетка, состоящая из проводов. Резать такой кабель нельзя и он не может укладываться в стяжку там, где будет стоять крупногабаритная мебель или техника.
Строение двухжильного греющего кабеля для теплого пола
А вот что касается одножильных кабелей, то их резать можно как угодно – с изоляцией беды не произойдет. Да и ИК полы можно подрезать по размерам нуждающейся в обогреве площади, но только – по строго обозначенным линиям.
Подключение теплого пола к терморегулятору
Цены на теплый пол Caleo
Неисправности тёплых полов
И вот, казалось бы, система уложена, все подключено, но почему-то пол не желает становиться теплым. Если нагрева не происходит, значит, где-то при монтаже была допущена ошибка или же в системе используется неисправное оборудование.
Читайте также: Как расставить мебель в спальне детской
Таблица. Основные причины неисправностей подогрева пола.
Внутри терморегулятора может выйти из строя конденсатор или реле. Ремонт этого устройства обойдется дорого, и проще всего заменить его на новое. Главное – посмотреть, какой фирмы был ранее установленный прибор. Дело в том, что термодатчик и терморегулятор должны быть выпущены одним производителем. </td></td>Это, можно сказать, расходный материал. Его достаточно легко заменить при необходимости. В зависимости от качества, он может проработать и долго, и совсем незначительное время. Но длительность срока эксплуатации во многом зависит также и от того, насколько правильно он установлен. Он должен находиться внутри гофрированной трубки и располагаться относительно нагревательного кабеля под определенным углом и в определенном месте. </td></tr></td>Как правило, кабель может испортиться только в случае неправильного монтажа. Могут быть нарушены правила подключения системы к электросети или же ее монтажа. Самая уязвимая часть провода – это соединительная муфта. </td></tr>
Электронный терморегулятор теплого пола
Совет! Чтобы не пришлось часто ремонтировать систему теплого пола в квартире, рекомендуется приобретать надежное оборудование от проверенных производителей.
Методы проверки исправности теплого пола
Проверить работоспособность системы подогрева полов можно лишь двумя способами. Один из них – это визуальный осмотр кабеля и комплектующих на наличие повреждений. Но он позволит выявить только те дефекты, которые можно увидеть – сгоревшее (почерневшее) оборудование, перебитый кабель, отсутствие электричества в доме и т. д. Метод является самым простым и не требующим использования каких-либо приспособлений, но он малоинформативен и не всегда сможет помочь в выявлении причины отсутствия нагрева пола.
Недопустимый поворот нагревательного мата после заводской муфты. При работе кабеля происходит постоянная деформация внешней оболочки
Второй способ – это определение основных параметров питания системы при помощи мультиметра. Он поможет точнее узнать, в чем заключается причина отсутствия работоспособности пола. С помощью прибора можно замерить напряжение сети – достаточно снять терморегулятор со стены и, используя специальные щупы на клеммах, произвести замеры напряжения сети. Оно должно составлять 220 В. Если показатель в норме, значит, виной всему однозначно один из элементов всей системы подогрева полов.
Первым делом изначально всегда производится визуальный осмотр. Важно убедиться, что причиной отсутствия тепла не является отсутствие электричества во всем доме. Далее можно поискать наличие заплавленных или подгоревших частей системы. Если же ничего подозрительного не обнаружено, то самое время взять в руки мультиметр.
Для диагностики системы подогрева полов также используется мультиметр. Измеряется сопротивление кабеля и делится на значение 220 В (это показатель напряжения в электросети). Получившаяся цифра демонстрирует мастеру величину текущего через систему пола тока. Далее этот показатель умножается на напряжение – так выявляется показатель мощности потребления. Именно она должна соответствовать мощности системы, которая обычно указывается в паспорте. Если значение мощности получается больше, чем нужно, то в системе имеются замыкания – где-то повреждена изоляция кабеля.
Внимание! Такой тип неисправности можно заметить и благодаря чересчур нагревающимся участкам пола в некоторых местах.
Инфракрасный теплый пол — потребление электроэнергии
Если же значение мощности меньше, чем указано в паспорте кабеля, значит, где-то имеется обрыв провода. Из-за этого система работает нестабильно.
Совет! Если вся документация относительно оборудования для подогрева полов безвозвратно потерялась, то мощность по паспорту принимается условно равной 150 Вт/м 2 .
Разбираемся дальше: если показатель сопротивления на мультиметре равен 0, то, скорее всего, из строя она была выведена возникшим где-то коротким замыканием. Починить оборудование будет крайне сложно и дорого. Да и поврежденное место найти будет тяжело, если речь идет о кабельном поле. Если же для обогрева используется ИК пол, то достаточно поднять финишную отделку, найти испорченный участок и поменять его.
Укладка инфракрасного теплого пола
Как проверить термодатчик
Если же сам пол исправен, но система все равно не работает, значит, причина кроется в другом. Можно попытаться проверить исправность датчика. Он является резистором, который имеет собственное сопротивление, и его тоже можно измерить при помощи мультиметра. Но показатели последнего сильно варьируются в зависимости от того, какова температура пола в данный момент. Например, при показателе температуры в 5 градусов мультиметр покажет значение 22 кОм, а при показателе в 40 градусов – всего 6 кОм. В целом, показатель должен соответствовать заводскому сопротивлению. Если оно отличается от обозначенного значения более чем на 5 кОм или равно 0, то датчик не работает и его нужно менять.
Читайте также: Как по моточасам определить пробег
Датчик теплого пола
На заметку! Современные терморегуляторы, оснащенные дисплеем, часто показывают неисправность датчика самостоятельно.
Диагностика терморегулятора
Терморегулятор также проверяется при помощи мультиметра. Чтобы удостовериться, что причина неисправности находится именно в нем, нужно отключить сам нагревательный элемент пола. Далее регулятор уровня подогрева полов поворачивается на максимум. После этого клеммы без проводов диагностируются обычным мультиметром. По всем правилам в этом случае срабатывает реле и прибор показывает уровень напряжения. При регуляторе, установленном на минимальный уровень нагрева, реле отключится, а напряжение пропадет.
Проверка тестером сопротивления
Как проверить теплый пол
Проверка пола на наличие неисправностей начинается с определенной подготовки. Она включает в себя проверку наличия электроэнергии в доме, выявления, есть ли ее подача на регулятор температуры (обычно достаточно посмотреть на лампочку-индикатор, которая имеется на устройстве).
Далее, если электроток имеется, проверяются настройки температуры. Бывает, что регулятор просто установлен на минимум и кажется, что система не греет. Следует внимательно оценить положение регулятора, чтобы исключить этот вариант. Только после того как удастся убедиться, что с подачей электричества все в порядке, а уровень температуры стоит нужный, но пол все-таки не нагревается, можно переходить к более серьезным методам диагностики.
Как подключить терморегулятор
Внимание! Если человек совершенно не дружит с электричеством, то для диагностики рекомендуется вызвать профессионального электрика, чтобы избежать травм.
Если есть хотя бы какие-то знания об электричестве, то можно попытаться провести диагностику самостоятельно. Для этого потребуется приобрести мультиметр, отвертку. Заменить мультиметр помогает индикатор напряжения, но он не всегда достаточно информативен для точной диагностики.
Иногда в проверке нуждается и только что купленное оборудование. Но важно помнить, что не залитый стяжкой электрокабель (особенно – смотанный) включать на воздухе нельзя. Проверить перед заливкой его, конечно, можно, но подача питания производится не дольше 5 минут, а провод при этом должен быть полностью развернут.
Как проверить работоспособность терморегулятора?
Посмотрим на примере, как можно проверить, работает ли терморегулятор, при помощи обычной лампочки.
Шаг 1. Терморегулятор подключается к сети с соблюдением всех правил. То есть фазный провод подсоединяется к клемме L, а нулевой – к клемме N. Также подключаются датчик температуры и обычная лампочка, вкрученная в патрон. Она будет являться индикатором нагрузки.
Лампочка послужит индикатором нагрузки
Шаг 2. Подключенный к сети терморегулятор включается при помощи тумблера.
Шаг 3. Рычажок, ответственный за увеличение температуры, устанавливается на максимум.
Задается максимальная температура
Шаг 4. Если терморегулятор исправен, то лампочка загорится.
Шаг 5. При помощи такой схемы можно проверить и датчик температуры. Для этого он берется в руку, а регулятор температуры устанавливается на среднее значение.
При помощи такой схемы можно проверить и датчик температуры
Шаг 6. Регулятор температуры опять поворачивается до более высоких значений. Лампочка снова загорится. Но когда датчик нагреется до температуры человеческого тела, она погаснет.
Лампочка снова загорелась
Шаг 7. После этого систему можно оставить в покое. Через некоторое время лампочка загорится вновь, когда датчик температуры остынет и подаст сигнал терморегулятору.
В очередной раз загорелась лампочка
Видео – Как проверить электрический теплый пол
Замер сопротивления
Перед началом работ по заливке стяжки во время установки системы теплого пола рекомендуется проверить сопротивление кабеля подогрева.
Шаг 1. Как мы видим на изображении, теплый пол установлен и готов к дальнейшим работам.
Установленный теплый пол
Шаг 2. Далее в паспорте кабеля или же на нем самом приклеенной бирке требуется найти значение сопротивления. В данном случае оно равно 150,9 Ом. Допускается увеличение или уменьшение его на 5-10%.
На бирке указано сопротивление
Шаг 3. После это мультиметр включается на режим измерения.
Мультиметр включается на режим измерения
Шаг 4. Щупы прибора устанавливаются на провода, идущие от теплого пола.
Щупы устанавливаются на провода
Шаг 5. Мультиметр продемонстрирует показатель, который должен быть примерно равен обозначенному в паспорте кабеля значению.
Вот такими методами можно проверить работоспособность отдельных элементов теплого пола как перед его установкой, так и уже установленного. А прибор мультиметр может оказаться полезен в хозяйстве, потому рекомендуется приобрести его и не жалеть потраченных денег.
Антон Свистунов главный редактор
Автор публикации 08.10.2017
ДомойСИСТЕМЫ ОТОПЛЕНИЯПроверка работоспособности теплого пола
Система отопления, называемая “электрический теплый пол” завоевывает все большую популярность. Такие системы используются не только в качестве дополнительного подогрева отдельных помещений, но и как основное отопление. Проверка на работоспособность системы должна производиться при покупке, во время монтажа и в случае возникновения неисправности в процессе эксплуатации. Далее мы расскажем, как проверить теплый пол мультиметром после укладки, при покупке, а также если необходим ремонт.
Проверка работоспособности при покупке и после укладки
Первая проверка осуществляется при покупке системы. Нужно попросить продавца продемонстрировать функционирование устройства. Если в прилагаемой документации указаны значения сопротивлений матов, желательно проверить их реальные величины мультиметром или тестером. Также можно проверить сопротивление изоляции. Это можно сделать с помощью мультиметра в режиме измерения больших сопротивлений, либо мегаомметром.
После монтажа нагревательных элементов, перед укладкой плитки и перед заливкой стяжки, нужно подключить электрический теплый пол к электропитанию и некоторое время понаблюдать за его работой в разных режимах. Следует убедиться в правильной работе терморегулятора, датчика температуры и в целостности греющего кабеля. При исправной системе, все участки кабеля должны нагреваться равномерно, температура нагрева элементов должна изменяться в соответствии с заданием терморегулятора.
Если есть такая возможность, равномерность прогрева элементов удобнее всего проверить тепловизором, на экране которого видно, работает или нет каждый участок пола. Этот прибор формирует изображение, которое создается инфракрасными лучами, как показано на фото ниже:
На этом этапе, в случае обнаружения при проверке любой неисправности, лучше не искать причину и не пытаться ее устранить. Нужно воспользоваться гарантией и заменить систему.
Проверка при возникновении неисправности
В ходе эксплуатации теплого пола могут возникнуть отклонения от нормального режима работы. Рассмотрим основные проявления нарушений функционирования системы.
Отсутствие нагрева по всей площади пола
В этом случае проверку на обрыв нужно начать с «головы», то есть, убедиться, что на систему подается электропитание. Если индикатор наличия напряжения сети не горит, нужно проверить автомат на щитке. После этого можно проверить, поступает ли напряжение на вход регулятора температуры. Наличие напряжения на входе и отсутствие его на выходе говорит о неисправности в самом терморегуляторе. Причина может быть либо собственно в регуляторе, либо в датчике температуры, который можно проверить, измерив его сопротивление. Если подать напряжение на теплый пол напрямую, без терморегулятора, можно протестировать на исправность кабель.
Может возникнуть ситуация, когда автомат в щитке, питающий теплый пол, отключается защитой. Это указывает на наличие короткого замыкания. Для локализации замыкания, производим проверку сопротивления между фазным и нулевым проводами, питающими теплый пол. Перед тем, как прозвонить кабель, снимаем напряжение. Отсоединяем питающие провода от регулятора температуры. Замеряем сопротивление «фаза – ноль» на участке от щитка до терморегулятора. Если прибор показывает нулевое сопротивление, проводка на этом участке повреждена, если сопротивление велико, продолжаем поиск. Отсоединяем кабель теплого пола от регулятора температуры. Производим замер на вводе регулятора. Если в ходе проверки обнаружено короткое замыкание, значит, повреждение находится внутри терморегулятора. Если нет, остается только сам греющий кабель теплого пола. Проверить это, можно измеряя сопротивление между жилами кабеля. В этом случае без вскрытия поверхности пола не обойтись.
Что делать, когда напряжение поступает на нагревательные элементы, но нагревания не происходит? В этом случае должна быть осуществлена прозвонка кабеля, то есть, проверка на целостность (или на разрыв, если угодно). Установив мультиметр в режим измерения сопротивления, производим замер между жилами кабеля. Величина сопротивления, близкая к бесконечности, указывает на обрыв проводника.
Температура нагрева теплого пола не регулируется
Если нагревательные элементы по всей площади пола прогреваются, но температура не меняется при изменении уставки, задаваемой регулятором, необходимо проверить систему, определив один из двух возможных вариантов:
- неисправность в цепях регулятора температуры;
- неисправен датчик температуры.
Регулятор температуры в этом случае нужно демонтировать, отсоединив от него все провода и сдать в ремонт. О том, как проверить регулятор температуры теплого пола, показывается на видео:
Если есть подозрения на датчик, следует проверить его сопротивление. Для этого провода датчика отсоединяются от регулятора, и между ними измеряется сопротивление. Заключение об исправности датчика температуры теплого пола можно сделать, если проверить величину его электрического сопротивления и сравнить ее с паспортными данными. В крайнем случае, можно обойтись без мультиметра. Поскольку этот элемент все равно не подлежит ремонту, поступить можно следующим образом. Купить заведомо исправный датчик, и расположив его на нагреваемом полу, подключить к регулятору. Если обеспечить хороший контакт датчика с полом, при исправном регуляторе система должна заработать. После этого можно устанавливать новый датчик на место. Это потребует вскрытия поверхности пола.
Отдельные участки не нагреваются
При наличии прибора, проверка равномерности нагрева пола может быть произведена с помощью тепловизора. О характере неисправности в этом случае можно судить по общей величине мощности, потребляемой теплым полом в этом режиме. Возможны два варианта:
- потребляемая мощность меньше номинальной величины;
- теплый пол потребляет повышенную мощность из сети.
В первом случае произошел разрыв проводки, в результате чего часть нагревательных элементов оказалась обесточенной. Второй вариант свидетельствует о том, что между отдельными участками кабеля произошло короткое замыкание. При этом часть нагревательных элементов оказывается шунтированной и не работает, другая часть потребляет повышенный ток и перегревается.
Напоследок рекомендуем просмотреть еще одно видео, на котором показывается, как осуществляется проверка теплого пола мегомметром и какой прибор лучше всего использовать для этих целей.
Вот таким образом можно проверить теплый пол мультиметром. Надеемся, предоставленные технологии проверки были для вас понятными и помогли самостоятельно выполнить ремонт системы подогрева!
ВНИМАНИЕСодержание статьи:
Теплый пол набирает все большую популярность. Его устанавливают в качестве дополнительно обогрева помещения и виде основного отопления. Он незаменим в частных домах с холодным подвалом или квартирах на первых этажах. В продаже представлены два основных вида таких систем: водяные и электрические теплые полы. Вторые считаются более распространенными, работают от электроэнергии. Системы могут выходить из строя, поэтому необходимо проводить проверку их работоспособности на момент покупки, при выполнении монтажных работ и далее в процессе эксплуатации.
Проверка теплого пола при покупке и после укладки
Теплый пол проверяют при покупке, перед заливкой, при обрыве кабеля для ремонта
Первая проверка теплого пола мультиметром осуществляется еще при покупке. Продавец обязан по требованию клиента продемонстрировать все функциональные возможности продукта. В комплекте к товару должна прилагаться документация с указанными техническими характеристиками, значениями сопротивления изоляции и матов. Эти данные необходимо сверить с реальными показаниями тестера или мультиметра.
После укладки нагревательных элементов, но до монтажа напольного покрытия или заливки стяжки, необходимо второй раз проверить теплый пол на работоспособность. Для этого сначала нужно убедиться в целостности греющего кабеля. Затем систему подключают к электросети и некоторое время наблюдают за работой разных режимов. На данном этапе важно убедиться в правильном функционировании температурного датчика и терморегулятора. Правильная работа предполагает равномерный прогрев всех участков кабеля. Должно происходить изменение температуры нагрева элементов в соответствии с заданными параметрами терморегулятора.
При обнаружении неисправности в процессе монтажа лучше всего не искать проблему, не пытаться ее решать, т.к. это скорее всего гарантийный случай. Следует обратиться в магазин, где приобретался товар, произвести его замену на исправный вариант.
Измерение сопротивления мультиметром
При отсутствии нарушений показания мультиметра должны равняться единице
Когда в качестве напольного покрытия выбрана керамическая плитка, пока полностью не высохнут стяжка и плиточный клей, греющий кабель системы включать в сеть запрещено. Чтобы убедиться в работоспособности устройства, необходимо воспользоваться специальным прибором – проверить теплый пол мультиметром:
- На устройстве выставляют режим измерения сопротивления, устанавливают предел в 2000 Ом. Удостоверяются, что настроили мультиметр правильно. Для этого нужно закоротить его щупы – на экране должен показаться ноль.
- Находят греющий кабель и измеряют сопротивление между его жилами. Получилось значение 409 Ом.
- Сравнивают полученный результат с указанными в паспорте устройства данными. Следует учитывать, что сопротивление теплого пола может зависеть от температуры окружающей среды и длины кабеля. Допустимой погрешностью считается разница в измерениях 10-15%. В данном случае в руководстве пользователя указано сопротивление 360 Ом. Разница между измерением и прописанным в документе значением составила 14%, что считается допустимым.
- Измеряют сопротивление изоляционного материала. Переводят мультиметр в режим 2000 кОм, и прозванивают каждую жилу кабеля. Показания прибора должны стремиться к единице, что подтверждает отсутствие нарушений целостности оплетки нагревательного элемента.
Пробную проверку желательно проводить на всех этапах работы с теплым полом. При покупке в магазине совместно с продавцом-консультантом, далее после монтажа системы, заливки стяжки и укладки керамической плитки.
Основные причины неисправностей
Тепловизор – прибор для поиска поврежденной проводки в стенах и полу
Чтобы найти и устранить неисправность в кабельной системе теплый пол, необходимо иметь представление о ее конструкции. Она состоит из кабеля, термостата, температурного датчика.
- Греющий кабель – нагревательный элемент, который служит источником тепла. Он может быть двух видов: резистивный и саморегулирующийся. Последний реагирует на изменения температуры и самостоятельно меняет уровень сопротивления.
- Термодатчик отслеживает степень нагрева провода. Он устанавливается внутри бетонной стяжки непосредственно вблизи источника тепла.
- Термостат (терморегулятор) включает или отключает нагревательный элемент в зависимости от заданной температуры. Он имеет вид небольшого выключателя и регулирует напряжение, которое подается на кабель.
Для правильной работы и долговечной службы теплого пола следует четко рассчитать длину кабеля. Некоторые его виды укорачивать нельзя, т.к. эти действия приведут к изменению характеристик тока и уровня нагрева. Если этим свойством пренебречь, система будет некорректно функционировать, изоляция проводов быстро разрушится.
Проверка при возникновении неисправности
В процессе монтажа или дальнейшей эксплуатации теплого пола, как и с любым другими приборами, могут возникнуть неисправности. Пользователь может вызвать мастера для устранения проблемы или самостоятельно заняться ремонтом. В целом никаких особых сложностей возникнуть не должно. Однако методы диагностики и причины возникновения неисправностей для разного вида систем могут отличаться.
Диагностика неисправностей водяного теплого пола
Первым делом проверяют давление в контуре теплого пола
Когда в доме установлен водяной теплый пол, который подключен к центральному или автономному отоплению, причин отсутствия нагрева может быть несколько. Диагностика системы производится при полном ее включении.
При отсутствии нагрева во всем доме неисправен гидравлический насос или засорился фильтр. Возможно, недостаточно воды в распределительном баке или не работает водонагревательный котел. Первым делом проверяется именно уровень жидкости в расширительной емкости, т.к. в 20% случаев это является причиной неисправности.
Если не нагревается какая-то часть теплого пола, например, одна комната, вероятнее всего неисправен змеевик или засорился фильтр.
Когда воды достаточно, фильтры очищены от загрязнений, но проблема с нагревом сохраняется, следует проверить, нет ли воздушной пробки. Для этого осуществляется прокачка. Открывается воздушный клапан, вода постепенно выдавливает воздух из расширительного бака. Как только воздух полностью выйдет, жидкость начнет капать из воздушного клапана. Далее клапан плотно закрывается, система заново наполняется водой.
Из-за поломки циркуляционного насоса жидкость не будет поступать в контур
Также причиной может быть некорректная работа циркуляционного насоса. Он должен работать ровно, без посторонних шумов и вибраций. Если это не так, насос следует заменить.
Будет нелишним проверить давление в системе. Для этого после насоса устанавливается манометр. В нормальном состоянии он должен показывать 0,5 бар. Причиной низкого давления служит протечка в трубе. В этом случае требуется определить место и произвести вскрытие проблемного участка для его ремонта.
Еще одной причиной отсутствия нагрева водяного пола может служить засорение труб илистыми отложениями. Образуются они из-за плохо отфильтрованной воды. Устранить засор смогут только мастера при помощи специальных реагентов.
Диагностика неисправностей электрического теплого пола
Если кабель отключается на щитке, это говорит о коротком замыкании
Для начала стоит убедиться, что в доме присутствует электричество и оно подается на термостат. Проверяется свечение лампочки или панели индикации на приборе. Далее нужно проверить настройки температуры. Если здесь все в норме, проверяют дальше.
- Отсутствует нагрев по всей площади. При подключении теплого пола к сети автомат в щитке отключается защитой, это свидетельствует о коротком замыкании кабеля. Для определения места повреждения отключается напряжение, питающие провода отключаются от термостата. Нужно прозвонить отрезок между щитком и регулятором. Мультиметр показывает нулевое сопротивление – проводка в этом месте повреждена. В противном случае поиск продолжается. Греющий кабель отсоединяется от термостата, нужно измерить сопротивление на его входе. Если здесь обнаружено замыкание, повреждение находится внутри регулятора, и он подлежит замене. Если КЗ нет, остается только сам греющий кабель. Измеряется сопротивление между его жилами. Если показания на экране прибора стремятся к бесконечности, это свидетельствует о разрыве кабеля.
- Не регулируется температура. Если элементы теплого пола прогреваются по всей площади, но не реагируют на изменение значений на термостате, значит некорректно функционирует регулятор либо неисправен датчик температуры. В первом случае терморегулятор подлежит замене. Во втором – провода температурного датчика отсоединяются от регулятора и между ними производится замер сопротивления. Значение должно совпадать с данными из документации производителя. Если значения не совпадают, напольное покрытие снимается, датчик заменяется на новый.
- Не нагреваются отдельные участки. Проверку равномерности нагрева производят при помощи тепловизора. При неравномерном нагреве нужно проверить величину потребляемой мощности. Если она меньше заявленной производителем, произошел обрыв нагревательного кабеля и часть элементов осталась обесточенной. Система потребляет повышенную мощность – между отдельными элементами кабеля произошло короткое замыкание. При таком варианте часть нагревателей не функционирует, а другая часть потребляет завышенное количество электроэнергии.
Проверку кабельного или инфракрасного пленочного теплого пола на наличие неисправностей при помощи мультиметра необходимо производить на всех стадиях работы с нагревательными элементами. Это поможет приобрести и установить исправное оборудование. Если проблема возникнет в процессе эксплуатации, мультиметр поможет правильно определить и самостоятельно справиться с поломкой, произвести ремонт или заменить вышедшие из строя части системы.
