Как подобрать расширительный бак для системы отопления

Главная / Пусконаладка

Чтобы разобраться, для чего нужен расширительный бак, следует ознакомиться с принципом работы и основными функциями такого резервуара. Не владея этой информацией, можно ошибочно подумать, что элемент не представляет особой ценности и просто занимает место в комнате. Однако на практике он выполняет массу важных задач и является незаменимой составляющей отопительной системы.

Расширительный бачок в открытой системе

Источник фото: moskva.tiu.ru

За счет простоты монтажа, доступной стоимости и высоких показателей КПД расширительный бак в системе отопления открытого типа пользуется большой популярностью.

Преимущества открытых вариантов заключаются в следующем:

1. Простота конструкции. В некоторых случаях для обустройства обогрева не нужно приобретать дополнительные материалы, а рабочий резервуар можно хранить в гараже.
2. Открытые системы лишены проблемы появления избыточного давления, поскольку они связываются с атмосферой. Это избавляет от необходимости покупать предохранительный клапан.
3. К другим плюсам относится возможность использования бака для отведения воздуха.

Кроме плюсов, открытая система имеет и минусы. В первую очередь, это необходимость монтажа бака в самой высокой точке. Для этого важно позаботиться о хорошем утеплении чердачного перекрытия, иначе жидкость в резервуаре замерзнет при отрицательных температурах.

Принцип работы

Чтобы понять, зачем нужен расширительный бак, следует оценить его эксплуатационные характеристики, специфику работы и тонкости самостоятельного монтажа. В жидкостных системах отопления роль теплоносителя выполняет вода.

С помощью специального оборудования она перемещается на большие расстояния и обеспечивает полноценный обогрев построек с разной этажностью и площадью. Это способствует росту спроса на монтаж водяных систем.

Ключевым плюсом открытых систем является возможность функционирования без насосных устройств. Движение теплоносителя выполняется по термодинамическим принципам, поскольку горячая и холодная вода обладают разной плотностью, а трубы расположены под наклоном.

Задача расширительного бака для отопления заключается в автоматической стабилизации давления жидкости и хранении остатков разогретой воды.

Резервуар монтируется выше остальных узлов, а принцип его работы состоит из таких этапов:

• подача. Подогретый теплоноситель перемещается от электрического, твердотопливного или газового котла к радиаторам;
• обратка. Остатки теплой воды попадают в бачок, начинают остывать и возвращаются обратно в котловой агрегат. В результате цикл повторяется.

Если система оснащена однотрубной магистралью, обе процедуры происходят в одной трубе. В двухтрубных типах они независимы.

Где расположить

Поскольку контур открытой системы отопления замкнут, но не изолирован от внешнего воздуха и негерметичен, появление проблемы избыточного давления исключается. При этом расширительный резервуар должен устанавливаться в правильном месте — выше всех остальных узлов. Если не учесть это правило, теплоноситель просто выльется.

Еще высокое размещение способствует эффективному отведению воздуха. В составе жидкости всегда присутствует растворенный воздух, который может переходить в состояние газа и вступать в химическую реакцию с металлическими поверхностями в трубах и теплообменнике.

Чрезмерное скопление газов приведет к забиванию радиатора или целой зоны отопительного контура. Поэтому своевременное устранение пузырьков воздуха является важнейшей задачей.

В некоторых случаях открытые резервуары совмещаются с магистралью обратки, что связано с особенностями конструкции или другими компоновочными соображениями.

Однако они остаются в самой высокой точке контура, к которой подводится труба. При таком монтаже понадобится установить специальные клапаны для отведения газов.

Какой объем бака потребуется

Разобравшись, зачем нужен расширительный бачок в открытой отопительной системе, можно переходить к следующему вопросу — выбору объема резервуара. Строгие ограничения или нормированные правила на этот счет отсутствуют.

Главное — оценить показатели коэффициента расширения жидкости при нагреве, емкость всей системы и оптимальный режим работы, чтобы определить, каким будет конечный объем жидкости.

Согласно простым расчетам, при нагреве 100 л воды до 90°С происходит прирост в 3,5 л, т.е. 5% от общего объема. Однако этого значения часто не хватает, поскольку резервуар должен предварительно заполняться на ¼ своей высоты, чтобы не «заглатывать» воздух.

Еще необходимо учитывать «переменный объем», компенсирующий расширения. На верхней границе фиксируют патрубок перелива, а выше уровня воды оставляют свободное место. Поэтому показатель в 5% является условным, а опытные специалисты рекомендуют придерживаться следующего соотношения — объем резервуара +10% объема системы.

Чтобы определить второй показатель, нужно руководствоваться такими принципами:

1. Если монтаж системы выполнен, достаточно провести несколько замеров с помощью специального прибора — водомера. Он позволит определить, какое количество жидкости поместится в расширительный бак для водоснабжения или для отопления частного дома путем обогрева радиаторов. Способ демонстрирует высокую точность, но малоэффективен, поскольку важно получить результат для монтажа водопровода, труб отопления и других узлов.
2. Некоторые мастера используют соотношение 15 л на 1 кВт мощности котельной установки. Методика непопулярна из-за большой погрешности.
3. Объем отопительной системы можно определить с помощью несложных расчетов. Если проектом предусмотрен монтаж бака с контурами труб разного диаметра, котлом и радиаторами, необходимо совместить объемы всех узлов и получить искомую величину. Изначально, подобный способ может показаться достаточно сложным, но на практике все намного проще. К тому же, в сети можно найти специальные онлайн-калькуляторы, позволяющие получить точные значения за пару минут.

Если расчеты осуществляются для получения оптимального объема бака, то сам резервуар учитывать не нужно.

Расширительный бак для отопления закрытого типа

Основным достоинством резервуара для закрытой системы отопления являются его компактные размеры и возможность монтажа на любом участке контура.

Источник фото: zagr.ru

При монтаже согласно утвержденным нормативам, четкие ограничения в выборе места установки отсутствуют. Однако на многих схемах резервуар располагается возле насоса.

За счет герметичности бака, давление внутри контуров может расти до высокого уровня. Чтобы защитить конструкцию, важно предусмотреть наличие «группы безопасности».

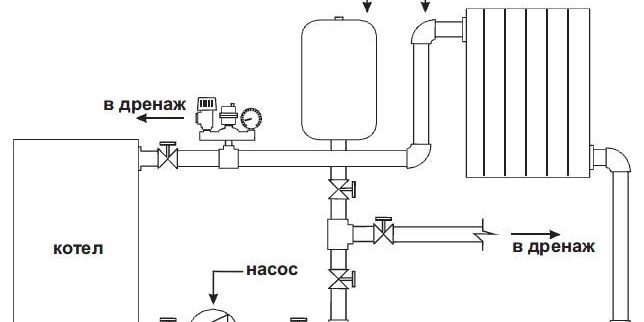

Она состоит из следующих узлов:

1. Предохранительный клапан с заданным верхним порогом давления.
2. Воздухоотводчик с поддержкой автоматизации.
3. Манометр или манометр с термометром для выполнения контрольно-измерительных задач.

Однако необходимость организации «группы безопасности» не является минусом, поскольку она объясняется спецификой работы системы.

К недостаткам баков для закрытых типов относится их дороговизна и необходимость самостоятельной покупки. Но передовые модели поставляются с уже установленным резервуаром. Это касается агрегатов настенного типа.

Устройство и принцип работы

Конструкцией бака предусмотрено наличие таких составляющих:

1. Корпус бака.
2. Резьбовой патрубок.
3. Ниппель или золотник.
4. Мембрана.
5. Водяная и воздушная камеры.

В качестве корпуса в большинстве случаев используется сборная штампованная конструкция цилиндрической формы (на рынке доступны и другие варианты).

Внутренняя поверхность стенок обладает защитным покрытием против коррозии и эмалевым слоем. Цвет корпуса красный, поскольку в магазинах предлагаются и резервуары-гидроаккумуляторы, которые отличаются синей окраской, оповещающей о невозможности работы с горячей жидкостью.

На резервуаре находится резьбовой патрубок для подключения бака к отопительному контуру. Ведущие производители поставляют в комплекте с резервуаром фитинги и накидную гайку-американку, которая упрощает процесс монтажа.

На противоположной стороне корпуса размещается ниппель или золотник, напоминающий велосипедный. С его помощью выполняется подкачка давления в воздушной камере.

Следующим важным узлом является мембрана, разделяющая внутренний объем бака на 2 отдельные части. В некоторых случаях устанавливается дополнительный мембранный бак, который задействуется при выходе из строя основной мембраны. По такому принципу необходим расширительный мембранный бак.

Источник фото: stroyaqua.com

Для изготовления этой детали используются эластичные материалы с минимальным показателем диффузии. Долгое время их роль выполнял каучук, но из-за недолговечности он потерял свою популярность. В современных устройствах принято закреплять этилен-пропиленовые или бутиловые элементы.

Роль воздушной камеры заключается в создании избыточного давления, которое опускает мембрану вниз и обеспечивает минимальный объем водяной камеры до полного заполнения.

Когда система заполняется жидкостью и включается в работу, контур нагнетает давление, а поверхность мембраны начинает изгибаться — это указывает на увеличение объема водяной камеры.

В зависимости от интенсивности нагрева, степень расширения может быть разной. Излишки теплоносителя перемещаются в водяную камеру бака, где они остывают, приобретают прежний объем, а мембрана отжимается вниз. В результате подобных действий обеспечивается оптимальный баланс давления.

В случае каких-либо сбоев, из-за которых теплоноситель не может больше расшириться, в работу вступает предохранительный клапан, стравливающий излишки и восстанавливающий равновесие.

Нередко мембрана может обладать нетрадиционной формой. Так, в продаже доступны баки баллонного типа, где она представляет собой эластичный баллон с герметично закрепленными краями.

Этот резервуар выполняет роль водяной камеры, а оставшееся пространство используется в качестве воздушной камеры с заданным давлением. В случае расширения жидкости, стенки мембраны начинают растягиваться, и она становится погожей на грушу. При этом объем камер с воздухом уменьшается, а значения давления продолжают расти.

Подобные баки широко востребованы в системе водоснабжения, поскольку они просты в установке и обслуживании. Разбираясь, нужно ли заземлять расширительные бачки, следует учитывать принцип их работы, размещение и функциональные возможности (если узел закреплен возле печи, заземление обязательно).

Какой объем должен быть у расширительного бака в закрытой системе отопления

Источник фото: almaty.satu.kz

На рынке можно найти целые серии баков с разными показателями рабочего объема. Чтобы найти наиболее оптимальный вариант, нужно провести некоторые расчеты, руководствуясь следующей формулой: Vб = Vс × k / D.

Значение Vб указывает на минимальный объем резервуара, Vc — отображает общий объем отопительной системы, а k является показателем коэффициента расширения жидкости.

D — коэффициент эффективности резервуара, который можно определить с помощью такой формулы: D = (1m — Qб)/(Qm + 1).

Qm является верхним показателем допустимого давления в отопительной системе и определяет усилие срабатывания клапана из «группы безопасности.

Qб указывает на предварительно созданное давление в камере воздушного типа. При наличии встроенной подкачки подобный показатель будет указан в технической документации. Иногда уровень давления регулируется автомобильным насосом с манометром.

Чтобы упростить процесс расчета объема, можно воспользоваться специальными онлайн-калькуляторами.

<index>Расширительный бак для отопления

Принцип функционирования расширительного бака для отопления состоит в следующем: когда температура теплоносителя поднимается на 10 градусов, то объем его увеличивается примерно на 0,3%. Так как жидкость – не сжигается, то появляется излишнее давление, которое нужно компенсировать. Именно для этого и устанавливается расширительный бак.

Виды расширительных баков

В различных системах отопления применяются разные виды расширительных баков. Раньше в системах, не имеющих циркуляционных насосов, использовался открытый расширительный бак для отопления. Но такие баки имели множество недостатков, поэтому в настоящее время их применяют очень редко. Из-за того, что в такой расширительный бачок для отопления попадает воздух, появляется коррозия, а также жидкость испаряется быстрее и ее необходимо постоянно пополнять. Такой бак должен быть поставлен в самой верхней точке системы отопления, а это не всегда можно легко и просто реализовать.

Открытый расширительный бак для отопления

В таких системах отопления, где носитель тепла циркулирует с помощью насоса, ставится закрытый расширительный бак для отопления, расчет здесь делается на то, что это герметичная емкость, которая обладает эластичной мембраной внутри. Мембрана (баллонная или диафрагменная) разделяет бачок на две части. В одну часть закачивается воздух или инертный газ под давлением, а другая часть предназначена для излишков теплоносителя. Мембрана внутри бака – эластичная, поэтому при попадании теплоносителя туда объем воздушной камеры становится меньше, давление в ней растет, таким образом компенсируя высокое давление в отопительной системе. При остывании же совершается обратный процесс.

Устройство закрытых расширительных баков

Закрытый расширительный бачок для отопления плоский бак может быть фланцевым (иметь сменную мембрану) и с несменной мембраной. Второй вид пользуется достаточно большим спросом из-за относительно низкой стоимости. Но фланцевые расширительные баки во многом лучше – давление здесь может быть больше, а если разорвется мембрана, то можно ее заменить.

Фланцевый расширительный бак системы отопления может быть как вертикальным, так и горизонтальным.

Здесь жидкость, когда поступает в бак, не имеет контакта с металлической поверхностью, так как находится внутри мембраны. Если мембрана повреждается, заменить ее можно через фланец.

Вертикальные и горизонтальные фланцевые бачки

Баки, в которых не предусмотрена сменная мембрана, она закрепляется жестко по всему периметру. Диафрагма с самого начала прижата к внутренней поверхности, так как объем расширительного бака для отопления полностью заполнен газом. После этого давление в расширительном баке отопления увеличивается, а жидкость идет вовнутрь. Когда система запускается, давление может резко повыситься, поэтому именно в этот момент мембрана может повредиться.

Рекомендуем к прочтению:Мембранный расширительный бак

Выбор расширительного бака

Выбор расширительного бака для отопления – это ответственное дело. При этом следует обязательно уделить внимание не только на его типу и размеру, но и на мембране – важны такие показатели: устойчивость к процессу диффузии, диапазон рабочей температуры, долговечность, соответствие санитарным требованиям.

Сегодня на рынке представлен большой спектр, расширительных баков для системы отопления.

Кроме этого, необходимо определить соотношение границ диапазона давления, которое предельно допустимо. Обязательно нужно уточнить перед покупкой бака, соответствует ли он существующим нормам качества и безопасности.

Расчет объема бака

Прежде всего, определим зависимость необходимого объема и параметров, которые на него влияют. При расчетах нужно учитывать, что чем более будет емкость отопительной системы и чем выше максимальная температура носителя тепла в ней, тем бак должен быть больше. Чем выше допустимое давление в расширительном бачке отопления, тем он может быть меньше. Конечно же, методика расчета достаточно сложная, поэтому лучше проконсультироваться со специалистом. Ведь ошибка в выборе расширительного бака может вызвать частое срабатывание клапана предохранения или другие неприятности.

Расчет объема производится по специальной формуле. Здесь основная величина – это суммарный объем теплоносителя, который присутствует в отопительной системе. Вычисляется эта величина с учетом мощности котла, количества и типов отопительных устройств. Приблизительные значения: радиатор – 10.5 л/кВт, система теплый пол – 17 л/кВт, конвектор – 7 л/кВт.

Чтобы произвести более точный расчет такого устройства, как вакуумный расширитель для отопления, применяется формула: Объем бака = (Объем воды системы отопления * Коэффициент расширения теплоносителя) / Эффективность расширительного бака. Коэффициент расширения для воды равняется 4% при ее нагреве до 95 градусов. Для определения эффективности бака применяется еще одна формула: Эффективность бака = (Наибольшее давление в системе – Первоначальное давление в воздушной камере) / (Наибольшее давление в системе + 1).

Коэффициенты полезного объема расширительного бака

Таким образом, вакуумный расширительный бак отопления подбирается с учетом характеристик прочности и температуры, которые не должны быть выше допустимых показателей в месте подключения. Объем бака может либо равняться, либо быть больше того результата, который получился в итоге вычислений.

Установка расширительного бака

Монтаж расширительного бака системы отопления делается в соответствии с проектом и инструкцией. Лучшим вариантом для вас будет, чтобы это осуществил специалист. Если такой возможности нет, то хотя бы проконсультируйтесь с ним. Установка расширительный бак для отопления, если он открытого типа, производится в самой верхней точке системы отопления. Закрытый бак можно ставить практически в любом месте, но не непосредственно после насоса.

Рекомендуем к прочтению:Закрытая система отопленияОдин из вариантов установки расширительного бачка в систему отопления

Необходимо особое внимание уделить такому вопросу, как крепление расширительного бака отопления, так как масса бака, который заполнен водой, существенно увеличивается. Также важный момент – это возможность и удобство обслуживание бака, свободный доступ к нему.

Обслуживание расширительного бака

Нельзя преуменьшать роль такого устройства, как расширительный бачок системы отопления инструкция этого прибора предоставляет перечень правил его обслуживания. К ним относят:

• Один раз в полгода необходимо проверять бак на внешние повреждения – коррозию, вмятины, подтеки. Если вдруг такие повреждения найдены, то обязательно нужно устранить их причину.
• Один раз в полгода нужно проверять начальное давление газового пространства на соответствие расчетному показателю.
• Один раз в полгода проверяется целостность мембраны. В случае обнаружения ее нарушения нужно заменить ее (если такая возможность предусмотрена).
• Если бак не будет использоваться долгое время, то нужно держать его в сухом месте, слив из него воду.

Далее о том, как проверить расширительный бак отопления – его начальное давление газового пространства. Для этого следует отключить бак от отопительной системы, дренировать с него воду, к ниппелю газовой полости подключить манометр. Если давление ниже, чем то, которое было установлено тогда же, когда происходила настройка расширительного бака для отопления – через этот же ниппель бак нужно накачать компрессором.

Показания манометров при правильной работе расширительного бака

Проверка целостности мембраны – это тоже важный момент. Если вдруг во время проверки давления газового пространства после того, как вы дренировали воду, через дренажный кран идет воздух, а давление в газовой полости уменьшилось до атмосферного – то мембрана пробита.

Чтобы заменить мембрану, нужно пройти несколько этапов. Первым делом, бак отсоединяется от отопительной системы, затем его нужно дренировать. Далее давление газовой полости сбрасывается через ниппель. Фланец мембраны демонтируется. Находится он в области патрубка для соединения с трубами. Мембрана, входящая в устройство расширительного бака для отопления, извлекается из отверстия внизу корпуса.

Затем нужно проверить внутреннюю часть корпуса, чтобы там не было загрязнений и коррозии, если они есть – нужно их удалить и промыть водой, после чего высушить. Чтобы убрать коррозию, нельзя использовать средства, включающие масла! Держатель мембраны вставляется в отверстие вверху мембраны. Болт вворачивается в держатель мембраны, она ставится в корпус, а держатель отводится в отверстие в дно корпуса. Затем держатель фиксируется гайкой. После этого на корпус ставится фланец мембраны.

</index>Содержание

Отопительное оборудование всегда рассчитывается на определенное давление и напор в системе. Не являются исключением из этого правила и газовые котлы. Поддерживать стабильность параметров им помогают расширительные баки для газовых котлов.

Особенности

Вопрос о том, как должны в норме работать эти баки, связаны или с нарушениями при эксплуатации, или с потребностью в техническом обслуживании. Главная цель использования бачка состоит в устранении эффекта расширения нагревающейся воды. Оно становится все больше, но объем труб, радиаторов и накопительных резервуаров конечен. В закрытых отопительных контурах обязательно заполнение на 100%, и это значит, что избыточную массу теплоносителя нужно куда-то сбрасывать. Подходящим местом как раз и становится бачок.

Если вдруг выхода не будет, жидкость непременно найдет путь, по которому наружу вырвется излишек. Таким местом обычно становятся предохраняющие клапаны, но все же это скорее аварийное оборудование. Даже если они отработают именно так, как полагается — придется устранять вылившуюся воду, вновь заполнять (доливать) систему. Установка бачков заранее помогает предотвратить такое развитие событий. И даже при закипевшем теплоносителе сохранить все в полном порядке.

Как устроена и работает система?

Расширительные баки — глухо закрытые сосуды, которые делятся на два фрагмента при помощи мембран из резины. Это не простая резина, поскольку она должна переносить значительный нагрев, при этом оставаясь эластичной и не теряя крепости.

Важно: давление должно быть определено внутри воздушной полости, входящей в пустую емкость, строго при температуре 20 градусов. Оно равняется статическому давлению заполненной до предела отопительной системы. Такое условие позволяет добиться равновесного состояния мембраны и возместить давление, оказываемое теплоносителем.

То есть к моменту запуска в работу бак окажется полностью пуст, и весь его объем может быть использован для коррекции теплового расширения воды или антифриза. Если датчик газового котла обнаруживает, что давление в отопительной системе понизилось до 0,7 бар и менее, он дает команду на отключение нагревателя. А среднестатистическое значение, обеспечивающее нормальную работу — 1,2 бар. Поскольку переходя из неравновесного положения в равновесное, мембрана может поднять давление еще, исходным уровнем его для пустого бачка принимается показатель на 0,3 бар (в среднем) выше стандартного для отопительной системы.

Вывод: при закрытой схеме обогрева газовым котлом давление должно быть от 0,8 до 1 бар; параметры любой отклоняющейся от стандартов системы рассчитываются индивидуально с учетом:

• предполагаемого объема воды или антифриза;
• КПД бачка;
• его требуемой величины;
• исходного давления при запуске.

Бачки на двухконтурных котлах Baxi, как следует из инструкции, должны работать при давлении 0,5 бар. Однако на деле этот показатель минимален, а гарантировать нормальное функционирование устройства позволяет все то же давление 0,8 — 1 бар. Встроенный расширитель вместимостью 6 л стабильно работает с отопительными системами емкостью 75 л (на воде). Либо 50 л (на антифризе).

Нужно ли использовать дополнительный расширительный бак, или хватит штатного оборудования, решают только специалисты в момент подготовки проекта.

Как контролировать систему и работать с ней?

Очень важно бывает проверить реальное давление в расширительных бачках. Почти всегда для этой цели используют ручные манометры, поскольку большинство воздушных камер оснащены типовыми ниппелями, подобно автомобильным или велосипедным шинам. Проблема может возникнуть, если котел настенного исполнения. Компенсирующие устройства чаще всего располагают на его задней стенке, и воспользоваться ими бывает затруднительно. Выходом становится применение компактного мобильного манометра.

Как только обнаружено отклонение показателя в меньшую сторону, следует правильно накачать воздух. Оставив все как есть, можно столкнуться с экстренными остановками котла. Трудно даже сказать, хуже ли такой исход или выбросы избыточной жидкости. Каждый изготовитель газовых котлов советует потребителям ежегодно замерять давление в бачке. Не будет никакого вреда, конечно, если делать это вдвое чаще.

Нужно помнить, что подкачка производится только при полностью пустом баке, для этого следует слить воду из котла. Самым простым способом оказывается применение велосипедного насоса при контроле результата через ручной манометр.

Последовательность действий такова:

• закручиваются краны отопительной системы;
• спускается вода из котла;
• накачивается бак до нужного давления;
• перекрывается кран для слива;
• насыщается отопительный контур до нужного уровня через предусмотренный кран;
• раскрываются краны, связывающие бак с отоплением.

Возможные проблемы

Не всегда удается закачать расширительный бачок до нужного числа атмосфер. Строго следящие за исправностью техники люди редко сталкиваются, конечно, с проблемами. Но неосторожность или безответственный подход могут преподнести ряд неприятностей. Нередко давление планомерно понижается, и после ряда подпиток котла бак выходит из строя. Даже до того доходит, что мембрана от прижатия к стенке деформируется золотником.

Ремонт в таком случае невозможен, расширитель получится только заменить полностью. Бывает и иначе: давление в отопительном контуре на максимально допустимом уровне, а бачок не обслуживался и остался без напора. Как только система обогрева остановится и начнет остывать, жидкость сожмется, изменение давления будет скорректировать невозможно. В результате котел попадает в «аварию». Проблемы такого рода могут быть спровоцированы длительным использованием нагревателя для горячего водоснабжения или перебоями в электросети.

Еще один вероятный сценарий — приходится систематически и без выраженных причин подавать новую воду. К примеру, работает контур горячего водоснабжения, и манометр показывает спад давления, котел прекращает работу. Поскольку тепловое расширение не компенсировано, прогрев теплоносителя приводит к сбросу его избытка предохраняющими клапанами. Если вовремя не заметить этой ситуации, можно столкнуться с серьезными неприятностями. Потому требуется обращать максимум внимания на состояние расширительно бака, регулярно отмерять давление внутри него.

Дополнительная информация

Расширитель помогает гасить гидравлические удары, создаваемые воздушными пробками и резким закрытием арматуры. Бачки смогут выполнять эту функцию, если ставить их на обратном ходе теплоносителя непосредственно перед котлом. Не стоит полагать, что выставленное на заводе давление будет идеальным для практических нужд. Перенастройка его производится золотником.

Важно: любой манометр при измерении давления в расширителе регистрирует только избыточную величину, для получения абсолютной цифры следует прибавлять 1 бар.

Перекачанный бак работает плохо, поскольку воздух будет выталкивать теплоноситель наружу. Если все настроено правильно, но предохранители продолжают сбрасывать периодически воду, скорее всего, проблема в излишне малом объеме расширителя. Потому стоит выбирать баки, вмещающие 10% всего теплоносителя, циркулирующего в системе, или даже больше. Так как в резервуаре не предусматривают штуцеров под манометры, подключать их надо к ниппелю. Размещается он на противоположной по отношению к заполняющему теплоносителем контуру стороне.

Так как автомобильный и велосипедный манометры измеряют давление в МПа, нужно сопоставить их показания с напором в отопительной системе (выражаемом в бар или кгс/кв. см). Один бар приравнивается к 100 кПа. При использовании автомобильного измерителя рекомендуют ждать 10 минут после отключения котла, чтобы циркуляция остановилась. Когда бак встроен в сам котел, полагается перекрывать не только запирающие вентили, но и подачу теплоносителя, и обратный ход его. Соблюдая эти рекомендации, можно существенно упростить себе жизнь.

О том, как проверить исправность расширительного бака, смотрите в следующем видео.

Главная / Статьи / Как накачать расширительный бак котла?

Расширительный бак в отопительном котле выполняет важную функцию – компенсирует скачки давления при изменении температурных значений теплоносителя, будь то обычная вода или антифриз. Сам бак состоит из двух частей, между которыми расположена мембрана. В одной части находится теплоноситель, в другой – воздух, посредством которого создается требуемое давление. И для нормальной работы нужно периодически накачивать бак. Далее вы узнаете, как накачать расширительный бак котла и как обнаружить, что нужно это сделать.

Частая ситуация: вы включаете воду и набираете ванну. Котел в это время переключается из режима отопления в режим горячего водоснабжения. За время, пока вода набирается, теплоноситель постепенно остывает, а расширительный бак в это время не функционирует. И вот когда вы уже закручиваете кран, котел должен вновь начать работать на обогрев, но этого не происходит. Причина – резко упавшее давление, вследствие чего автоматика просто все заблокировала. Это значит, что пришло время накачать воздуха и увеличить давление в баке.

Как накачать воздух в расширительный бак котла?

Обратите внимание, что вы будете нагонять воздух не в саму систему, а только в расширительный бак. Соответственно, смотреть на манометр котла нецелесообразно. Ваш главный ориентир – манометр на самом насосе. Можете использовать обычный насос, которым накачивают колеса автомобиля. Можно, конечно, использовать компрессор. Хотя и не обязательно. Ваша задача – накачать давление всего в 1 атмосферу. Обыкновенный насос с этим вполне справится.

Процесс закачивания состоит из четырех шагов:

1. Сначала отключите систему от электросети, извлеките вилку из розетки. Это в первую очередь обезопасит вас.
2. Далее слейте из котла воду. Если оборудование новое и установлено правильно, то сливать всю воду не нужно. Достаточно перекрыть подачу холодной воды, открыть кран подачи горячей, а также открыть вентиль подачи горячей воды на расположенном ближе всего смесителе. Таким образом содержащаяся в котле вода полностью уйдет. На большинстве современных котлов есть особые штуцеры для слива воды. Можно воспользоваться и ими, но это неудобно – вам придется спускать воду в ведра, тазики, большие миски, потом выливать ее и повторять процедуру. Первый способ быстрее и проще. Слив воды из газового котла нужен для того, чтобы удостовериться, что вы будете накачивать воздух именно в расширительный бак. Если в нем останется вода, это будет неэффективно.
3. Накачайте бак. На каждом баке есть обычный ниппель, к которому можно легко подключить насос. В большинстве случаев для доступа к ниппелю не приходится снимать крышку котла. Когда будете накачивать бак, постоянно следите за показателями манометра на насосе. Ваша задача – накачать приблизительно до 1,2 атмосферы. Это оптимальное значение. Если получилось больше – нужно ослабить. Иначе система может просто не работать, пока давление не придет к нормальному значению. Если видите, что во время накачивания из смесителя все еще идет вода, это нормально.
4. Подключите котел. Когда давление в расширительном баке достигнет нормы, можно вновь подключать котел. Сначала закройте кран подпитки, откройте кран холодной воды. При этом начнет литься грязная вода, воздушные пузыри. Когда это прекратится, кран можно закрывать. Далее кран подпитки снова нужно открыть, чтобы наполнить котел до его рабочего состояния. Здесь нужно смотреть на манометр, расположенный на корпусе.

После этого уже можно открыть краны подачи и обратки. Если видите, что давление ослабевает, можно добавить воды. Далее нужно удалить воздух из насоса. Выкрутите пробку на его торце и спустите воздух точно так же, как это делается на кранах Маевского.

Важный вопрос владельцев настенных и напольных котлов отопления: «как часто нужно накачивать расширительный бак?». Мы рекомендуем в новых котлах делать это каждые два года, а в уже отработавших несколько лет – каждый год. Оптимально – перед началом отопительного сезона.

Как выявить неисправность и почему падает давление в расширительном баке?

Самые распространенные признаки неисправности:

1. «Скачущее» давление во время работы котла. Например, когда система работает на обогрев, оно растет, а при переключении на горячее водоснабжение падает. В последнем случае показатель и вовсе может опуститься до нуля.
2. Приходится постоянно подпитывать отопительную систему, хотя обнаружить утечки не удается, а теплообменник работает нормально. Нередко проблема возникает при наличии в доме теплого пола.

В некоторых случаях причины падения давления можно обнаружить самостоятельно. Очень часто они возникают именно из-за протечек теплоносителя. Притом чаще при использовании антифриза в качестве теплоносителя. Антифриз в силу своей консистенции может проникать даже в самые маленькие трещины, давление падает. Чтобы исправить ситуацию, нужно найти утечку и устранить ее, после чего подкачать бак до нужного давления.

В процессе работы давление в самом котле может падать и приходить в норму после запуска. Если же оно не выравнивается, это признак неисправности. Далее система будет сбоить еще сильнее. В такой ситуации лучше всего сразу обращаться к мастеру для диагностики, сервиса и ремонта.

Если нужен ремонт или обслуживание котлов, звоните в «Профтепло»

Мы работаем в Калуге и регионе, диагностируем, обслуживаем, ремонтируем системы любой сложности. Выполняем как простые задачи по закачиванию воздуха в расширительный бак, так и сложный комплексный ремонт современных систем. Предоставляем гарантию на все виды работ.

Если нужна консультация или вы хотите воспользоваться услугой, просто звоните по номеру +7 (4842) 75 02 04 или оставьте запрос прямо на сайте. Мастер прибудет в день обращения и выполнит все нужные виды работ.

Одноконтурный или двухконтурный газовый котел – это оборудование, которое делает нашу жизнь в доме или квартире комфортнее. Производители сейчас выпускают огромный ассортимент газовых приборов, отличающихся мощностью, функциональностью, а также способом монтажа. Однако даже самые дорогие и надежные модели могут выйти из строя. Согласитесь, не очень приятно остаться в зимний вечер без тепла и горячей воды.

Проанализировав возможные причины поломок газового оборудования, мы пришли к выводу – чаще всего сбои в работе происходят из-за того, что неправильно настроено давление в расширительном бачке газового котла или водонагревателя. В статье разберемся для чего нужен расширительный бак, как самостоятельно накачать в него воздух и настроить оптимальное давление.

Для чего нужен расширительный бак?

В процессе нагрева вода имеет свойство расширяться – при повышении температуры увеличивается объем жидкости. В контуре отопительной системы начинает расти давление, которое разрушительно может воздействовать на газовое оборудование и целостность труб.

Расширительный бак (экспанзомат) выполняет функцию дополнительного резервуара, в который давлением выдавливает образовавшиеся в результате нагрева излишки воды. Когда жидкость остывает и давление стабилизируется, она по трубам возвращается обратно в систему.

Расширительный бак выполняет функцию защитного буфера, он гасит гидроудары, которые постоянно образуются в системе отопления из-за частого включения и выключения насоса, а также исключает вероятность возникновения воздушных пробок.

Чтобы уменьшить вероятность образования воздушных пробок и не допустить повреждения газового котла гидроударом, расширительный бачок следует монтировать перед теплогенератором, на обратке

Существует два разных варианта исполнения демпферных емкостей: открытые и закрытые типы. Они отличаются не только конструкцией, но и способом, а также местом монтажа. Рассмотрим особенности каждого из этих типов подробнее.

Расширительный бак открытого исполнения

Бачок открытого типа монтируют в верхней точке системы отопления. Изготавливаются емкости из стали. Чаще всего они имеют прямоугольную или цилиндрическую форму исполнения.

Обычно устанавливают такие расширительные баки на чердаке или мансарде. Возможен монтаж под крышей. Обязательно нужно уделить внимание теплоизоляции конструкции

В структуре емкости открытого типа имеется несколько отводов: для ввода воды, отвода остывшей жидкости, подвод контрольной трубы, а также выводная трубка для отвода теплоносителя в канализацию. Подробнее об устройстве и видах бака открытого типа мы писали в другой нашей статье.

Функции бака открытого типа:

• контролирует уровень теплоносителя в контуре отопления;
• если в системе температурный режим понизился, он компенсирует объем теплоносителя;
• когда меняется давление в системе, бак выполняет функцию буферной зоны;
• излишки теплоносителя удаляет из системы в канализацию;
• выводит воздух из контура.

Несмотря на функциональность открытых расширительных баков, они уже практически не используются. Поскольку имеют множество недостатков, например, большой размер емкости, склонность к коррозии. Их установка производится в системы отопления, которые работают только с естественной циркуляцией воды.

Экспанзомат закрытого типа

В системах отопления с закрытым контуром обычно монтируется расширительный бак мембранного типа, он оптимально подходит для любого типа газового котла и обладает большим количеством преимуществ.

Экспанзомат – это герметическая емкость, которая посредине разделена эластичной мембраной. В первой половине будут размещаться излишки воды, а во второй – обычный воздух или азот.

Закрытые расширительные баки для отопления, как правило, окрашены в красный цвет. Внутри бачка расположена мембрана, она выполнена из резины. Необходимый элемент для поддержания давления в расширительном бачке

Компенсационные баки с мембраной могут выпускаться в виде полусферы или в форме баллона. Что вполне подходит для использования в системе отопления с газовым котлом. Рекомендуем детальнее ознакомиться с особенностями монтажа баков закрытого типа.

Достоинства мембранных типов бачков:

• простота самостоятельной установки;
• устойчивость к коррозии;
• работа без регулярной доливки теплоносителя;
• отсутствие контакта воды с воздушной средой;
• работоспособность в условиях повышенной нагрузки;
• герметичность.

Газовое навесное оборудование обычно комплектуется расширительным баком. Но не всегда дополнительный резервуар с завода настроен правильно и может сразу же включатся в работу отопления.

Давление воздуха в расширительном бачке

Показатель давления воздуха или азота в расширительном баке для различных газовых котлов будет не одинаковым, все зависит от типа оборудования и конструкционных особенностей. Нормативы указываются производителем в паспорте изделия.

Обычно давление в новой демпферной емкости составляет 1,5 атм. Но такая настройка может не подходить под конкретную систему отопления. Заводские параметры несложно сбросить. Для этих целей в корпусе расширительного бачка имеется специальный штуцер (у некоторых производителей это золотник для накачки), посредством которого осуществляется регулировка напора воздуха.

Ниппель находится со стороны воздушной камеры баллона. С его помощью можно спустить лишнее давление или, наоборот, накачать бачок

Для нормального функционирования газового котла нужно, чтобы в мембранном баке давление было меньше на 0,2 атм, чем в самой системе. Иначе увеличившаяся в объеме разогретая вода не сможет зайти в емкость.

В небольших домах и квартирах для закрытых систем отопления обычно допустимо давление в расширительном гидробаке в пределах 0,8-1,0 бар (атм). Но не менее 0,7 бар, поскольку на многих газовых котлах стоит защита и прибор просто не включится.

Проверят уровень давления бака нужно ежегодно. Если замечены скачки давления в системе отопления, значит, из демпферной емкости вышел воздух и его надо подкачать.

Как выставить оптимальное давление?

На системе отопления стоят манометры, с помощью которых контролируется давление в контуре. На самом же расширительном баке штуцера под установку измерительного прибора нет. Зато есть ниппель или золотник для выпуска и подкачки воздуха или газа. Ниппель такой же как на колесах машин. Поэтому проверить уровень давления и отрегулировать его можно посредством обычного автомобильного насоса с манометром.

Для накачки воздуха в расширительный бак подойдет даже простейший автомобильный ручной насос с манометром или автоматический компрессор

Перед тем, как спустить лишнее давление или накачать воздухом расширительный бачок бытового газового котла, необходимо подготовить систему. Автомобильный манометр показывает значение в МПа, полученные данные нужно перевести в атмосферы или бары: 1 Бар (1 атм) = 0,1 МПа.

Алгоритм измерения давления:

1. Отключить газовый котел. Подождать пока вода не перестанет циркулировать по системе.
2. На участке с гидробаком перекрыть все запорные вентили и через дренажный штуцер слить теплоноситель. Для котлов со встроенным баком перекрывается обратка, а также подача воды.
3. Подсоединить к ниппелю бака насос.
4. Накачать воздух до показателей в 1,5 атм. Немного подождать, чтобы вылились остатки воды, снова пустить воздух.
5. Перекрыть вентили запорной арматуры и компрессором докачать давление до указанных в паспорте параметров или до уровня — давление в системе минус 0,2 атм. В случае перекачки бака лишний воздух стравливают.
6.  Извлечь из ниппеля насос, закрутить колпак и перекрыть сливной штуцер. Залить в систему воду.

Проверить правильность регулировки напора воздуха можно, когда котел достигнет рабочих параметров.

Если бак накачан правильно, то стрелка манометра прибора при измерении будет показывать плавный набор давления без каких-либо скачков и рывков

При неправильной настройке напора воздуха в расширительном баке возможны сбои в работе всей системы отопления. Если экспанзомат перекачан, компенсирующие свойства не сработают. Поскольку воздух будет выталкивать излишки нагретой воды из бачка, повышая давление в трубах системы отопления.

А с заниженными показаниями давления компенсирующей емкости, вода просто протолкнет мембрану и заполнит весь резервуар. Как результат, при повышении температуры теплоносителя сработает предохранительный клапан.

Иногда в двухконтурных газовых котлах срабатывают предохранители и при правильной настройке давления встроенного расширительного бака. Это свидетельствует о том, что объем резервуара слишком мал для такой системы отопления. В этой ситуации рекомендуется вмонтировать дополнительный гидробак.

Назначение дополнительного бака двухконтурного котла

Как правило, встроенные компенсационные резервуары в газовых котлах имеют объем около 6-8 литров. Они рассчитаны на  компенсацию расширения 120 литров теплоносителя , циркулирующего в системе отопления. При обычных условиях эксплуатации для небольшой квартиры или дома такого расширительного бака хватает.

При установке радиаторов нестандартной формы и размеров, обязательно систему отопления нужно оборудовать дополнительным расширительным баком. Поскольку в такие батареи помещается больше воды

Если площадь обогрева большая, установлен теплый пол или много радиаторов в комнатах, объема стандартной встроенной емкости будет мало, так как воды используется больше.

При нагреве излишки теплоносителя полностью заполняют бачок. А поскольку в резервуаре свободного места не остается, то напор воды усиливается в самой системе отопления и происходит аварийный сброс предохранительным клапаном. После этого, автоматически включится в работу газовый котел вряд ли сможет.

Чтобы избежать таких негативных последствий, в систему отопления устанавливают дополнительный расширительный бак с мембраной в конструкции для двухконтурного газового котла. Когда стандартный резервуар полностью заполнится, вода уйдет в запасной гидробак. После остывания жидкость возвращается в радиаторы.

Расчет объема расширительного бака

Обеспечить стабильную работу системы отопления несложно, главное правильно подобрать объем компенсационного резервуара. Расчет объема экспанзомата должен производиться с учетом самого интенсивного режима работы газового котла. При первых запусках отопления температура воздуха еще не очень низкая, поэтому оборудование будет работать со средней нагрузкой. С приходом морозов вода прогревается сильнее и ее количество увеличивается, требуя больше дополнительного места.

Рекомендуется подбирать бак вместительностью не менее 10-12% от всего количества жидкости в системе отопления. Иначе бачок может не справиться с нагрузкой

Самостоятельно рассчитать точную вместительность расширительного бака можно. Для этого сначала определяют количество теплоносителя во всей системе отопления.

Способы расчета объема воды в системе отопления:

1. Полностью слить теплоноситель из труб в ведра или другую емкость, чтобы можно было посчитать литраж.
2. Залить воду в трубы через водосчетчик.
3. Суммируют объемы: вместительность котла, количество жидкости в радиаторах и трубах.
4. Расчет по мощности котла – мощность установленного котла умножают на 15. То есть, для котла 25 кВт нужно будет 375 литров воды (25*15).

После того, как количество теплоносителя посчитано (пример: 25 кВт*15=375 литров воды), рассчитывают объем расширительного бака.

Методов много, но не все они точные и количество воды, вмещающейся в систему отопления может быть значительно больше. Поэтому объем расширительного бака всегда подбирается с небольшим запасом

Методики вычисления довольно сложные. Для одноэтажных домов используют следующую формулу:

Объём расширительного бака = (V*E)/D,

Где

• D – показатель эффективности бака;
• Е – коэффициент расширения жидкости (для воды – 0,0359);
• V – количество воды в системе.

Показатель эффективности бака получаем по формуле:

D = (Pmax—Ps)/(Pmax +1),

Где

• Ps=0,5 бар – это показатель давления зарядки расширительной емкости;
• Pmax – максимальное давление отопительной системы, в среднем 2,5 бар.
• D = (2,5-0,5)/(2,5 +1)=0,57.

Для системы с мощностью котла 25 кВт потребуется расширительный бак объемом: (375*0,0359)/0,57=23,61 л.

И хотя в двухконтурном газовом котле уже имеется встроенный резервуар на 6-8 л, но, глядя на результаты расчетов, понимаем, что стабильного функционирования системы отопления без монтажа дополнительного расширительного бака не получится.

Выводы и полезное видео по теме

Научиться самостоятельно рассчитывать объем гидробака и настраивать его давление можно, просмотрев представленные ниже видеоматериалы.

Легкий способ определения объема расширительного бака:

Инструкция по самостоятельной регулировке уровня давления в расширительном баке:

Газовые котлы в обязательном порядке должны укомплектовываться расширительными баками. Они «поглощают» излишки теплоносителя, появившегося в результате нагрева и предотвращают образование воздушных пробок. В двухконтурных типах оборудования такие устройства вмонтированы, но часто их объем недостаточен для безаварийного функционирования отопления.

Выбирать компенсационные резервуары следует, исходя из показателей давления и объема теплоносителя в системе. Важно правильно настроить бак, иначе он не сможет обеспечит бесперебойную и стабильную работу газового котла.

У вас остались вопросы по накачке и регулировке давления в расширительном баке? Задайте его в  блоке комментариев – наши эксперты и другие посетители сайта постараются вам помочь.

Используемые источники:

• https://kotle.ru/naladka/rasshiritelnyj-bak
• https://otoplenie-doma.org/rasshiritelnyj-bak-dlya-otopleniya.html
• https://stroy-podskazka.ru/kotly/gazovye/rasshiritelnye-baki/
• https://teploknam.ru/stati/kak-nakachat-rasshiritelnyj-bak-kotla.html
• https://sovet-ingenera.com/otoplenie/otop-oborudovanie/davlenie-v-rasshiritelnom-bachke-gazovogo-kotla.html
