Подключение водяного теплого пола к системе отопления: инструкция

Подготовка основания под теплый пол

Когда ваш дом только строится, организовать правильно работающую систему отопления не представляется сложным — вы вольны пропускать и подключать коммуникационные линии любым удобным из возможных способов. Но если речь идет об обустройстве теплого пола в уже жилом помещении, где установлены двери, выведен уровень пола и так далее, задача превращается в практически невыполнимую. Как быть в такой ситуации? Для начала давайте рассмотрим, что включает в себя «пирог» теплого пола, а потом подумаем о вариантах его реализации.

Слоеный пирог теплого пола

Весь пол состоит из нескольких слоев. Начинается все с гидроизоляции, которая защитит перекрытие от возможных протечек. Она особенно актуальна в многоэтажных домах, ведь протечка может вызвать затопление соседей, а это большие расходы на ремонт чужой квартиры.
Далее идет утеплитель – нам не нужно греть бетонную плиту или землю снизу, все тепло должно идти наверх, иначе система станет крайне неэффективной и дорогой. Используют обычно плотный экструдированный пенополистирол, пенопласт или вспененные подложки с теплоотражающими свойствами. Утеплитель, в зависимости от его типа и основания, на которое он укладывается, может занимать от 1 до 10 см высоты помещения.
Затем разводятся сами трубы, по которым будет течь горячая вода, подогревающая все вокруг. Используют для этого металлопластик или сшитый полипропилен.
Трубы теплого пола закатываются в цементно-песчаную стяжку, толщина которой должна составлять 8,5 см.

Поверх утеплителя уложены трубы с теплоносителем

Итого мы получаем среднюю высоту пирога в 12-15 см. Понятное дело, что поднимать настолько полы в жилой комнате ни один нормальный человек не будет. Как же тогда быть? Существует несколько вариантов, как сократить толщину пирога и вместить ее в помещение в разумных пределах.

Можно добраться до плиты перекрытия

Самое первое, что приходит в голову – это сбить старую стяжку прямо до основания. Работа эта может быть очень тяжелой, создаст много шума и пыли. Так же потребуется организовать вывоз большого количества строительного мусора.
Если убирается стяжка в доме, где полы обустроены по грунту, то вы можете углубиться на нужный уровень. На бетонном перекрытии такой возможности нет по понятным причинам.
Вместо пенополистирола, в качестве утеплителя мы можете использовать фольгированные подложки, например, пенофол. Толщина такого материала не превысит 1 см, а его энергоэффективность находится на очень высоком уровне. Что такое пенофол?
Можно уменьшить толщину стяжки до 6 см. Конечно, это не есть хорошо, но в некоторых ситуациях другого выхода не находится.
Также можно применить систему теплого пола на специальной подложке, поверх которой на не очень толстый слой клея можно сразу монтировать плитку, как это показано на фото ниже. Этот материал имеет очень хорошую адгезию к бетону, он одновременно выполняет функцию гидро- и теплоизолятора, однако под него рекомендуется устраивать хорошее ровное основание, например, сделать тонкий слой наливной стяжки. Теплый пол на монтажной подложке
Также стяжка может быть заменена «сухой системой» теплого пола. Принцип ее строения станет понятен, если рассмотреть схему выше. В составе имеется жесткое теплоизоляционное основание, уложенные в пазу металлические пластины, выполняющие роль теплораспределителя. Поверх такого пола не получится положить керамическую плитку – он подходит под линолеум, ламинат и прочие настилаемые покрытия. Сухой способ укладки водяного теплого пола

Не знаете, как стелить ламинат на деревянный пол? В специальной статье мы расскажем все тонкости процесса: от выбора подложки и самого ламината до пошаговой инструкции по его монтажу.

Последние два решения обойдутся вам намного дороже, чем классический «пирог», тем не менее, они достаточно эффективно решают проблему с уровнем пола, который недопустимо высоко поднимать.

Многие домашние мастера не кладут утеплитель вовсе, а высоту стяжки уменьшают до 4 см. Делать так не нужно, ведь в первом случае значительная часть тепла будет уходить в землю или перекрытие, а во втором сильный нагрев бетонного монолита приведет к его ускоренному разрушению – появятся трещины, начнет отлетать внешняя отделка.

Как запитать теплый пол от системы центрального отопления

Если в вашей квартире источником тепла является централизованная система отопления, то с установкой теплого пола возникнет ряд проблем. Начнем с того, что законодательно вмешиваться в ее работу запрещается, причем не только на территории Российской Федерации. И не важно, подсоединяете вы теплый пол или дополнительные радиаторы – инспекция моментально выпишет вам штраф, размер которого может быть немаленьким. В результате все придется узаконить, либо же от вас потребую демонтаж установленного оборудования.

Вмешиваться в центральную систему отопления запрещено

Интересно знать! Если подключить теплый пол к водопроводу на горячую воду, последуют аналогичные санкции, хотя обнаружить такое обычно проверяющими очень сложно.

Как энергетическая компания может узнать о несанкционированной врезке?

Если вы тепло забираете для своих нужд, значит, его недополучат ваши соседи, так как извилистая система теплого пола становится причиной увеличения гидравлического сопротивления. Они начинают жаловаться в инстанции, после чего по всем квартирам по стояку проводится инспекция отопительного оборудования, на предмет наличия у жильцов несанкционированного оборудования.
Если ваш теплый пол даст течь, и вы затопите соседей снизу, найти причину у проверяющих не составит большого труда. О последствиях вы уже знаете.
В энергетических компаниях есть соответствующие служащие, которые следят за показаниями общедомовых тепловых счетчиков. Отклонения от нормы также могут стать причиной проверки.
Также проверка может быть плановой, для чего не требуется никаких предпосылок со стороны жильцов дома или показания приборов.

Такая врезка в старых домах недопустима

Поэтому советуем не хитрить, и сразу обратиться за официальным разрешением в энергетическую компанию. Там вам выдадут все необходимые документы, в том числе и с техническими условиями, которыми вы будете руководствоваться при установке системы теплого пола. Далее вам понадобится разработать проект, выполнить монтаж и в завершение ввести ее в эксплуатацию.

Интересно знать! Если ваш дом старой постройки, то в 99% случаев вы получите отказ на проведение таких работ, что, собственно, и заставляет многих хитрить. Если у вас в квартире предусмотрено индивидуальное отопление, то решить вопрос будет намного проще.

Как подключается теплый пол от системы отопления

Мы не призываем никого обходить законы, а просто даем информацию, как такое подключение может быть реализовано, тем более что приведенные схемы подойдут и для частных домов, где, как говорится, каждый сам себе хозяин.

Схематическое изображение системы водяного теплого пола

Для нормальной работы оборудования вам нужно обеспечить два основных условия. Первый – это подача в систему воды, подогретой не сильнее 55-ти градусов (это максимум). Высокая температура может повредить напольное покрытие, да и перемещаться по такому горячему полу вам будет некомфортно – оптимальная температура составляет 26-30 градусов. Второй момент – это обеспечение только потребного расхода тепла, иначе вы получите падение производительности батарей, что лишает смысла всей затеи.

Теперь давайте рассмотрим несколько вариантов подключения и сравним, какой из них больше соответствует указанным требованиям.

Прямое подключение

Этот способ является самым примитивным – контур отопления напрямую подключается к подаче и обратке радиатора (двухтрубная система). Такая система будет более менее нормально работать только при выполнении следующих условий:

Общая площадь, которую будет обогревать теплый пол, не должна превышать 100 квадратов.
Подогревает воду газовый котел, который может в автоматическом режиме удерживать температуру теплоносителя на уровне 40-50 градусов.
Котельная оборудована хорошим циркуляционным насосом, производительности которого будет достаточно для работы всей системы отопления.

Контур теплого пола подключен напрямую к радиатору

В принципе, такой вариант подключения имеет право на жизнь, но он обладает несколькими серьезными недостатками. Во-первых, вода всегда будет двигаться по пути наименьшего сопротивления, и это будет центральная магистраль, а не извилистые трубы теплого пола с радиаторами. Во-вторых, если за окном серьезный мороз, вы начнете топить сильнее, из-за чего полы прогреются до некомфортной для хождения температуры.

Также веселая ситуация наблюдается тогда, когда «мастера» подключают контур теплого пола к обратной магистрали в разрыв. В результате уменьшается расход теплоносителя, перестают греть и радиаторы, и теплый пол.

Подключение через клапаны

Намного правильнее будет подключить контур теплого пола через терморегулирующие клапана РТЛ. Ставятся они на обратку, после чего выставляется на нужную температуру.

Клапан RTL

Цены на клапан RTL

~~Клапан RTL~~

Работает такая схема следующим образом:

Устройство замеряет температуру, циркулирующего в теплом полу теплоносителя.
Как только она достигает заданного пользователем уровня, в системе перекрывается термостатический клапан. Циркуляция в теплом полу останавливается, вода течет только через радиаторы.
Теплый пол остывает, отдавая тепло бетонной стяжке, которое потом проходит в напольное покрытие.
Как только температура снизится до порогового уровня, клапан снова открывается и циркуляция возобновляется.

Последовательное подключение теплого пола

У такой системы также есть недостатки. Самый главный это ограничение длины трубопровода, который не должен превышать 50 м. Если подключить контур длиннее, теплый пол начинает прогреваться неравномерно – в системе очень высокое гидравлическое сопротивление. Для решения проблемы контур развивается на 2 или 3 отдельные части.

Однако, плюсов больше:

Такой обогрев вы можете сделать в любом помещении, и привязка к котлу не потребуется. На лицо экономия на материалах.
По цене такое решение будет выходить намного дешевле, чем варианты со смесительными узлами и мощными насосами.
Если на радиаторах установлены воздушные термоголовки, то теплый пол может функционировать и летом, тогда как радиаторы будут холодными.

Связка теплого пола и системы отопления

Такую схему подключения можно применить и в квартирах с центральным друхтрубным теплоснабжением.

Совет! Грязный теплоноситель, что не редкость для центральных систем, достаточно быстро приведет к выходу из строя клапана РТЛ.

Подключение к однотрубной разводке

Однотрубная система или «ленинградка» известна своей безотказностью в работе и высокой надежности, однако у нее есть один серьезный недостаток – температура воды в последних радиаторах существенно снижается, из-за чего в отдаленных от котла комнатах устанавливается более низкая температура. Если подключить к такой системе еще и теплый пол, то можно ожидать еще большего падения температуры, плюс потребуется установить насос, так как сама по себе вода в таком полу циркулирует плохо.

Для однотрубной системы характерно падение температуры ближе к концу контура

В целом теплый пол при таком подключении обладает следующими параметрами и требует:

Чтобы все работало нормально, в контуре не должно быть больше 5-ти радиаторов. Соединяются они трубой DN.
Врезка теплого пола делается в конце контура, после всех радиаторов, чтобы не снижать на них температуру.
Расстояние между врезками на подачу и обратный ток минимум должно составлять 30 см.
Также нужна установка трехходового смесительного клапана, чтобы температура в контуре поддерживалась на одном уровне. Трехходовой смесительный клапан
Главным элементом такой системы является трехходовой клапан, который смешивает горячую и холодную воду, получая нужную температуру теплоносителя, который циркулирует в теплом полу.
Совместно с ним подключается насос для принудительной циркуляции – он гоняет воду по петле теплого пола, а клапан добавляет в нее по мере необходимости горячую воду.

Последовательная цепь отопления

Интересно знать! Такую схему можно использовать в старых домах. Сразу скажем, что разрешения на такое вы от энергетической компании получить не сможете, так что все существующие врезки незаконные.

Использую такое подключение достаточно редко, из-за его нестабильности. Насос в системе создает повышенное давление, и когда клапан приоткрывается, оно передается и в радиаторы, вызывая их разбалансировку, негативно влияя на расход воды. Такое подключение непредсказуемо и иной раз чревато авариями, поэтому не мудрите, и подключите теплый пол нормально, от котла. Экономия нужна не во всем и не всегда.

Традиционная схема подключения теплого пола

Любой уважающий себя сантехник подскажет вам, что для нормально работающей системы теплого пола необходим узел подмеса. Такая система позволяет организовать раздельное управление подогревом пола в помещениях, что на практике очень удобно. Конечно, это покупка дополнительного недешевого оборудования и больший расход труб, зато система в целом всегда будет работать стабильно, и она будет лишена тех недостатков, что мы озвучивали ранее.

Сложный узел подмеса

Цены на узел подмеса для теплого пола

~~Узел подмеса для теплого пола~~

На практике используют следующие варианты подключения:

Ставится гребенка, которая укомплектовывается термоголовками, если общая протяженность контура превышает 50 м. Принцип работы такой же, как и у врезки в трубу через клапан РТЛ, только регуляторы стоят отдельно на каждый контур. Циркуляцию по системе выполняет насос, установленный в котельной.
Также система может включать двухходовой смеситель, сочетаемый с коллектором. Ставится он на подаче и управляется термоголовкой, температурный датчик от которого прячется внутри коллектора. В такой схеме нужен дополнительный насос, который будет перекачивать воду по всем разделенным петлям теплого пола.
Смесительный клапан трехходовой может быть совместно установлен с термостатическим вентилем. Эта схема является самой совершенной и подходит тогда, когда расход тепла в контуре очень большой.

Коллектор для теплого пола

Как выполнить подключение

Если вы не работали ранее с сантехникой, то браться за такую работу не стоит – слишком много серьезных последствий в случае допущения ошибок. Тем более, теплые полы могут быть сделаны из разных материалов, для работы с которыми нужны специальные инструменты. Если в своих силах вы уверены, то можете действовать согласно инструкции, которую мы сейчас предоставим. Подключать уже вмонтированный в стяжку контур мы будем к двухтрубной системе отопления. Для этого нам понадобится:

Обычный кран, который мы установим на подачу. Он будет при необходимости отключать теплый пол от системы. Радиаторный кран «папа-мама»
На обратку мы установим кран РТЛ, принцип работы которого мы описывали ранее. Он будет укомплектован термоголовкой, замеряющей температуру воды в контуре. Не спутайте ее с радиаторной головкой, которая измеряет нагрев воздуха в помещении. Клапан РТЛ для обратки

Таблица 1. Подключение теплого пола.

Шаги, фото	Описание
Шаг 1 – выводы труб
Шаг 2 – установка монтажной клипсы	Прежде чем впаять отвод от колена он сделал разметку вертикального уровня, по которой прикрутил клипсу-фиксатор для пластиковой трубы
Шаг 3 – паяем отвод	Далее отвод присоединяется к колену при помощи паяльника, как показано на фото выше. После этого он фиксируется в клипсе, и у вас получается точно выведенная резьба, в которую мы вкрутим кран.
Шаг 4 – Установка кранов на подачу и обратку	Устанавливаем оба крана, надежно затягивая все соединения. В качестве уплотнителя используем только сантехнический лен. Ни о какой фум ленте не может быть и речи.Совет! На кране РТЛ имеется отметка о направлении движения теплоносителя в виде стрелочки — обязательно проверяйте этот момент во время установки.
Шаг 5 – выходы теплого пола	На выводы пластиковых труб контура теплого пола монтируется выводы PEX с внутренней резьбой на обратку и внешней на подачу, чтобы можно их было соединить с кранами. Эти выводы делаются на одном уровне с выводами на трубах отопления.
Шаг 6 — соединитель	Далее на гайки прикручиваем соединительный гофрированный шланг из нержавеющей стали (подводку) – обратку мы подключили. Аналогично действуем и с краном на подачу теплоносителя.
Шаг 7 – Монтаж термоголовки	Прикручиваем к РТЛ крану термоголовку. В нашем примере мастер использует оборудования от австрийской компании Herz, которое может регулировать температуру в пределах 25-60 градусов Цельсия.

Цены на греющий кабель и комплектующие

~~Греющий кабель и комплектующие~~

На этом закончим нашу статью. Делайте правильно, делайте с умом, и результат будет вас всегда радовать.

Видео — Как сделать теплый пол от отопления?

Видео — Подключение теплого пола к существующей системе отопления

<index>

Укладка теплого пола – отличное решение для комфортного нахождения в ванной или любой другой комнате. Слаженная работа всех блоков системы гарантирует долговечное и безопасное использование инфракрасных теплых полов. Терморегулятор является незаменимым прибором, который в автоматическом режиме регулирует температуру поверхности покрытия пола.

Общие принципы подключения терморегуляторов к теплому полу

Терморегуляторы бывают разных видов: механические, с электронным управлением, с сенсорной панелью или с обычной ручкой переключения. Принципы подключения у них схожи, несмотря на внешние различия.

Выбор оптимального места установки для терморегулятора

Сухая стена, на которую не действуют сквозняки и прямые солнечные лучи – оптимальное место установки терморегулятора. Подключение к электричеству облегчит розетка, если она находится рядом. Высота установки прибора зависит от желания и удобства потребителя, обычно 0,4 – 1,7 метра от пола.

Контроллер устанавливается двумя способами на выбор:

Встроенный – в стене выдалбливается полость для подводящих кабелей и корпус термостата, помещенный в монтажную коробку, вмуровывается в подготовленное отверстие;
Настенный – провода и терморегулятор располагаются снаружи. В этом случае целостность стены в месте крепления прибора не нарушается.

СПРАВКА! Кабель датчика, идущий к терморегулятору от теплого пола в первом варианте, удобно укладывать в металлопластиковую трубу, а не в гофру. Если прибор выйдет из строя, его можно легко заменить.

Схема подключения проводов к терморегулятору

Терморегулятор выполнен в виде квадратной коробки с разъемами. Схему подключения проводов производители указывают на задней крышке прибора и разобраться в ней несложно, так как клеммные колодки пронумерованы:

№№ 1, 2 – для проводов питания;
№№ 3, 4 – для проводов, идущих от нагревательных матов;
№№ 6, 7 – датчик температуры.

Буквенная маркировка разъемов означает:

L – фаза (для проводов белого, черного или коричневого цвета);
N – ноль (синий цвет).

Читайте также: Какой кабель для интернета лучше проложить в квартире?

Порядок подключения проводов к терморегулятору состоит из трех этапов.

подводка сетевого провода:

к разъему 1 подводится фазовый провод L;
к гнезду 2 подсоединяется провод N, ноль.

подключение греющего кабеля:

в клемму 3 вставляется нулевой провод N;
в клемму 4 – фаза L.

температурный датчик подключается без соблюдения полярности в разъемы 6 и 7.

Настройка терморегулятора

Распространенные модели термостатов оснащены программным модулем, который задает необходимые показатели температуры пола для любого временного отрезка. Сенсорный экран позволяет провести эту процедуру путем нескольких нажатий.

Клавиши «вверх» и «вниз» задают нужную температуру в ручном режиме после включения прибора.

Настройки автоматической регулировки займут некоторое время.

Установка даты и времени.

На панели есть кнопка «книжка», в течение 5 секунд необходимо удерживать ее в нажатом состоянии одновременно со стрелкой «вверх». Открывается меню, в котором можно настроить как часы, так и дни недели (обозначаются цифрами от 1 до 7). Кнопка «питание» сохраняет выбранный вариант.

Регулировка нагрева по дням и часам

Активация меню настроек происходит с помощью значка «книжка», на который жать нужно в течение 5 секунд. В основных настройках временного интервала будние дни идут в первую очередь. Опции выбираются нажатием на «книжку», время выбирается клавишами «вверх» и «вниз». Цикл настроек повторяется в такой последовательности: день недели – время – температура. Настроить можно, разбив сутки на 6 отрезков:

подъем;
покинули дом;
вернулись в обед;
ушли с обеда;
вернулись вечером;
ночной режим.

Настройки сервисного меню

Активизируются на выключенном приборе при нажатии кнопок «включение» и «книжка». С помощью сервисного меню можно настроить:

Калибровку датчиков;
Переключение датчиков или их одновременное включение;
Ограничение температуры;
Регулировку шага температуры (по умолчанию шаг включения-отключения пола равен 1 градусу);
Минимальный режим прогрева;
Максимальный обогрев;
Сброс настроек.

Детский режим

Экран терморегулятора можно защитить от случайного нажатия, подключив блокировку. Одновременное нажатие клавиш «вверх» и «вниз» в течение 5 секунд обеспечивает надежную защиту контроллера от несанкционированного переключения.

Неисправности

Надежность термостатов зависит от качества комплектующих, из которых изготовлены устройства.

Типовые неисправности:

Механические повреждения – часто встречающиеся поломки для приборов низкой ценовой категории. Неаккуратное обращение приводит к выходу из строя кнопок, колесиков и лицевых панелей.
Важной составляющей термостата является контактное реле, ресурс которого ограничен количеством циклов включения-выключения. Со временем деталь изнашивается и питание перестает подаваться на греющий кабель;
Скачки напряжения в электросети гарантированно выводят из строя электронную «начинку» контроллера;
Неправильное подключение прибора может привести к короткому замыканию и порче устройства.

Читайте также: Технические характеристики и область применения силового кабеля NYM

Подключение теплого пола без использования терморегулятора

Подключить полы к электричеству без применения терморегулятора теоретически возможно, но это решение неоправданно по нескольким причинам:

Риск перегрева системы – отсутствует контроль за изменениями температуры греющей пленки, которая нагревается до максимума рабочей температуры, а это не менее 60 °C. Напольное покрытие, независимо от вида, становится аккумулятором тепла и повышает температуру греющих элементов дополнительно на 10-15 градусов.
Непрерывная работа под воздействием высоких температур сокращает срок службы изделия и приводит к его поломке;
Необходимость постоянного контроля – для предотвращения проблем, описанных выше, теплый пол придется включать и отключать вручную, что не обеспечивает его комфортную эксплуатацию;
Увеличение расхода электроэнергии – постоянно работающая система приводит к дополнительным нагрузкам в электросети и неоправданному расходу электричества;
Дискомфорт в использовании – связан с нагревом используемого покрытия пола. К примеру, плитка обладает низкой теплопроводностью. Её поверхность может нагреваться до максимально возможных показателей температуры, предусмотренных характеристиками системы;
Перегрев напольного покрытия – влечет за собой дополнительные расходы на ремонт, так как в процессе использования рассыхаются элементы ламината и паркетной доски, происходит выцветание и коробление линолеума. Ковролин выделяет летучие токсичные вещества, плиточный клей разрушается от перепадов температуры.

Соединение пленок между собой у инфракрасного теплого пола

Укладка ИК пленочного пола – процесс кропотливый, но не требующий специальных навыков.

ВАЖНО! Необходимо внимательно ознакомиться с инструкцией: у каждого из производителей свои требования к раскрою матов и монтажу системы, а также рекомендации по использованию подложки и УЗО – устройство защитного отключения.

Конструкция инфракрасного теплого пола включает в себя пленочный нагреватель, который производится в рулонах и имеет толщину в среднем до 2 мм. Внутри пленки между медными жилами располагаются полосы карбона, которые нагреваются от проходящего по ним электрического тока. На матах производители наносят пунктирные линии, указывающие линию отреза. Раскрой необходимо производить с учетом стоящей в комнате мебели: под нее теплый пол не укладывают.

Читайте также: Основные технические характеристики силового кабеля АВВГ

Полосы пленки располагают на полу таким образом, чтобы они не соприкасались друг с другом. Некоторые производители рекомендуют укладывать маты внахлест, выдерживая расстояние между соседними шинами не более 1 см. Фиксируются они с помощью двустороннего скотча, который после выполнения монтажных работ необходимо удалить.

Порядок работы:

Укладка подложки по периметру помещения – в её отражающей поверхности должно быть исключено применение металлов;
Распределение матов с учетом геометрии помещения с отступом от стен на расстояние 5-7 см;
Установка крепежей электропитания – это специальные клипсы в виде соединенных под углом пластин. Одна пластина заводится в полость под ламинацией и накладывается на медную жилу. Вторая с помощью пассатижей обжимает ее с другой стороны;
Присоединение проводов – рекомендуется использовать двухцветные. Схема подключения – параллельная, то есть провода располагаются с одной стороны. Обязательна проверка их плотного закрепления в контактных зажимах и изоляция жидкой резиной, которая входит в комплект;
Выполнение гидроизоляции токоведущих частей, к которым не будет подведена клемма с проводами;
Заведение датчика терморегулятора под нагревательные элементы;
Присоединение термостата;
Тестовое подключение теплого пола с проверкой каждого элемента на нагрев.

Заключение

Отсутствие термодатчика в схеме теплого пола приводит к неисправностям в использовании нагревательных элементов и неизбежным материальным затратам. Этот прибор является важной конструктивной составляющей в системе обогрева поверхности полов.

</index>

Область применения

Принцип работы системы основан на инфракрасном излучении. Нагревательные элементы представляют собой пленку, по обе стороны которой идут медные контакты, соединенные между собой графитовым напылением. При протекании тока графит излучает тепло и греет напольное покрытие. Прежде чем разбираться в том, как подключить инфракрасный пленочный теплый пол, расскажем в каких случаях его использование действительно оправдано:

Отопление маленьких построек. Из-за запрета монтажа газовых котлов в отдельностоящих подсобных или хозяйственных помещениях приходится прокладывать к ним теплосеть от основного здания. Нагревательная пленка становится бюджетным и практичным решением проблемы.
Доступна дешевая электроэнергия. Например, при дифференцированных тарифах на электричество или использовании альтернативной энергетики: солнечных батарей, ветряных генераторов или мини-ГЭС.
Для дополнительного отопления. Когда необходимо обогреть определенные участки полового покрытия: плитку в ванной, прихожую, утепленную лоджию. Или повысить температуру в комнате, если в период сильных заморозков тепловые сети не справляются с обогревом жилья.
При отсутствии центрального теплоснабжения. Постройка печи или монтаж котла с отопительной системой обходятся на порядок дороже, чем применение электронагревателя.

Выбирая тип системы отопления, пользователю надо отталкиваться от финансовых вложений и удобства эксплуатации. При этом учитывать эксплуатационные затраты, стоимость приобретения и монтажа оборудования.

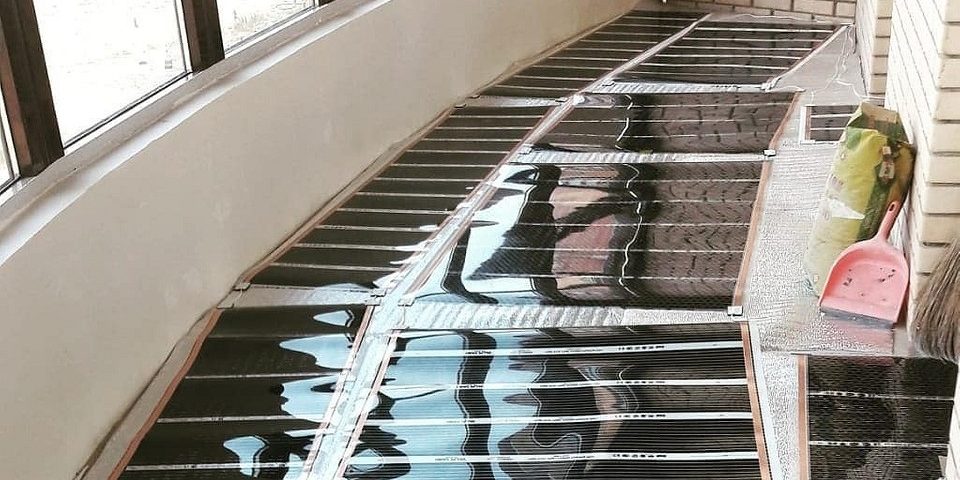

<figu>Фото: Instagram o_remonte_ufa</figu>Фото: Instagram art__objects</span>

Сборка электрической цепи

Соединяем детали в соответствии со схемой подключения пленочного теплого пола.

Инфракрасные пленочные нагреватели всегда соединяют параллельно друг другу. Если один из элементов выходит из строя, остальные продолжают функционировать. При этом обязательно нужно учитывать рекомендации производителей терморегуляторов.

—> </figure></div>

Из этой статьи вы узнаете:

Как рассчитать мощность электрического теплого пола для подключения
Как подключить термостат электрического теплого пола
Как подключить электрический теплый пол

Самая трудная задача при установке электрического теплого пола – подключение к электропитанию. Сам по себе монтаж пола несложен, с этим может справиться даже неопытный человек. Но важно правильно выполнить подключение электрического теплого пола – стержневого, кабельного либо инфракрасного. Это необходимо, что бы электрический пол правильно функционировал и не ломался. Из этой статьи вы узнаете, как правильно произвести подключение оборудования, тогда электрический пол будет работать исправно.

Расчет мощности электрического теплого пола

Когда выбираете электрический пол, всегда имейте в виду показатель мощности, ведь он является одним из ключевых. Этот параметр зависит от таких факторов:

планируемая площадь пола, к которой будет производиться подключение;
разновидности обогрева (будет он основным или дополнительным);
помещение, в котором будут устанавливать электрический теплый пол: офис или склад, балкон или жилая комната.

Необходимость в дополнительных элементах и тип подключения влияют на мощность.

Когда рассчитывается площадь, на которой будут монтировать электрический пол, необходимо учитывать только ее полезную часть: то есть то пространство, где чаще бывает человек. К примеру, если вы устанавливаете электрический пол на кухне, то под холодильником, плитой и мебелью прокладывать его не имеет смысла.

Обязательно, когда продумываете план, определитесь с тем, где будете устанавливать нагревательные элементы. Когда вы закончили подключение теплого пола, поменять их расположение станет невозможным. Выделите как минимум 70 % от всего помещения, если электрический пол будет главным источником тепла.

Теплый пол – хороший выбор как для основного отопления помещения, так и для его подогрева. В качестве основного отопления необходимо рассчитывать на 150–170 Вт на 1 кв. м. Или же примерно 110–130 Вт на 1 кв. м, если электрический пол нужен вам в качестве подогрева. Эти цифры могут незначительно корректироваться в зависимости от того, в каком именно помещении планируется обогрев.

Например, если подключение электрического теплого пола будет выполняться в кухне или ванной, то значения относительной мощности можно сильно не менять, так как в этих комнатах люди бывают не часто и не долго. Однако электрический пол должен быть очень теплым, если это помещение, где хозяева проводят много времени. Следовательно, расчетная потребляемая мощность возрастает.

Также стоит помнить, что если электрический теплый пол подключается на первом этаже, то необходимо увеличить мощность на 10–15 %.

Читайте также: Регулируемый теплый пол: виды, нюансы, советы

Подключение терморегулятора электрического теплого пола

Укладка нагревательных элементов под покрытием пола и подключение к электрическому питанию – вот что называется монтажом системы электрического теплого пола. В схему обязательно включается термостат – прибор, который помогает регулировать температурный режим. Подключение электрического теплого пола можно выполнить и самостоятельно, обладая минимальными навыками в работе с электрооборудованием, так как это несложно, и чаще всего на корпусах терморегуляторов есть схема монтажа.

Чтобы поддерживать постоянную температуру в системе теплого пола и для включения или выключения нагревательных элементов, необходим терморегулятор. Как только электрический пол нагревается до установленной температуры, прибор получает сигнал и отключает нагрев пола автоматически. При этом сам прибор не отключается и регулирует ситуацию. То есть если пол охладился достаточно сильно, то датчик подаст сигнал и система включится снова.

Термостаты бывают нескольких видов: механические, электронные и программируемые электронные. Они достаточно сильно отличаются между собой, но суть подключения терморегулятора почти идентична. Но большинство пользователей все же выбирают механические и простые электронные приборы, так как они наиболее надежные.

Теплый электрический пол возможно подключить и без термостата, но тогда необходимо вручную настраивать работу системы. К тому же без применения термостата невозможно:

автоматически поддерживать определенную температуру;
чтобы теплый пол включался или выключался в заданное время;
более экономно пользоваться электричеством;
в течение всего дня поддерживать выбранную температуру.

Те виды терморегуляторов, у которых есть сверхчувствительные термодатчики, можно устанавливать на 30 см от самой поверхности. Но если вы монтируете термостат, то это надо делать на расстоянии от 1,2 м до 1,5 м от теплого пола.

Существуют термостаты различной мощности, и это необходимо учитывать при выборе. Чаще всего используют тот, у которого мощность 3 кВт. Есть два варианта подключения: через розетку или непосредственно к щитку. Далее разберем оба варианта более детально.

Рекомендуемые статьи по данной теме:

Как правило, термостат устанавливают в стену рядом с электропроводкой (удобно его разместить возле розетки). Этапы монтирования прибора следующие:

в стене делают достаточное углубление;
в него вставляют монтажную коробку прибора;
проводят фазу и ноль, которые питают сеть и термодатчики;
подключение прибора: в гнезда, которые находятся сбоку, подводят сами провода сети, нагревательного кабеля и датчика.

При монтировании термостата помните, что у него есть три провода, которые отличаются по цвету и маркировке:

Провод L — фаза. Он может быть белым, коричневым или же черным.
N, ноль — этот провод синего цвета;
Провод заземления — желто-зеленый.

Теплый пол подключают в несколько этапов.

Сетевые провода, напряжение которых 220 В, подключают к 1 и 2 гнездам. Полярность соблюдать обязательно.

Провод L с фазой подводится к контакту 1, а провод N – ко второму контакту.
На контакты 3 и 4 заводится нагревательный кабель теплого пола по принципу: 3-й контакт – провод N (ноль), 4-й контакт — провод L (фаза).
Провода температурного датчика, которые размещаются в полу, чтобы определить температуру, подключают к гнездам 6 и 7. Соблюдать полярность необходимости в данном случае нет.
Проверка работы термостата. Чтобы проверить, насколько хорошо работает прибор, включают питание 220 В и устанавливают самую маленькую температуру. Далее включают саму систему нагревательных элементов (нажатием кнопки или поворотом ручки). Затем переключают на максимальный обогрев (максимально возможную высокую температуру). Вы должны услышать при этом щелчок, означающий замыкание цепи обогрева.

Все контакты обычно подписываются производителем на корпусе купленного прибора. Это делается для удобства пользователя и исключения ошибки, так как схемы подключения иногда отличаются.

Нагревательные кабели также могут быть разными: двужильные и одножильные. Это также влияет на некоторые отличия в схеме подключения.

В двужильном кабеле есть два токоведущих проводника, которые располагаются под защитной оболочкой. Такой вид кабеля подключается к терморегулятору с одного конца, поэтому считается наиболее удобным. Вот его схема подключения:

В двужильном кабеле 3 провода: 1 желто-зеленого цвета — это заземление; 2 других – коричневый и синий — токоведущие. На контакт 3 подключается фаза (коричневый провод), на контакт 4 – ноль (синий провод), на контакт 5 – заземление (зеленый). Обратите внимание, что в некоторых схемах терморегуляторов отсутствует клемма заземления (как и в нашем примере), за счет чего монтаж может усложниться.

В одножильном кабеле есть всего один токоведущий проводник, который чаще всего белого цвета. Зеленый провод представляет собой заземление экрана РЕ. Схема подключения такого кабеля может быть следующей: два конца одножильного кабеля белого цвета подводятся на контакты 3 и 4 у термостата; зеленый провод заземления присоединяется к контакту 5.

Специалисты советуют монтировать прибор на отдельную электролинию в том случае, если терморегулятор необходим для помещения 20 кв. м и более. Если вы планируете устанавливать соединение прямо через щиток, то делается это так же, как в случае, описанном выше (провода заземления, фазы и ноль). Но дополнительно необходимо провести монтаж устройства защитного отключения. Установить его можно в самом щитке. Далее закрепляется термостат, а потом подключают сам электрический пол.

Если вы выбрали вариант подключения электрического теплого пола без помощи термостата, то тогда регулировать (включать и выключать) пол придется вручную. В таком случае провод подсоединяют к выделенной линии через УЗО. Стоит помнить, что в таком режиме заметно увеличивается расход электроэнергии и необходимо учесть вопрос заземления.

Читайте также: Коллекторные теплые полы: особенности эксплуатации и правила монтажа

Подключение электрического теплого пола

Электрический пол бывает нескольких разновидностей. У каждого есть свои особенности подключения.

Кабельный

Перед тем как начать подключение кабельного пола, сначала необходимо выровнять поверхность. После этого вдоль стены прокладывают демпферную ленту, далее устанавливают теплоизоляцию. Если снизу было отапливаемое помещение, то кабель можно уложить и на старую поверхность, не используя подкладку. Для подключения к термостату в первую очередь к нему протягивают все провода, а затем укладывают кабель.

Чтобы кабель не сдвигался и был зафиксирован в необходимом положении, на полу размещают стандартную монтажную ленту, а потом уже прокладывают нагревательные элементы. Кабель укладывать можно по любой схеме, но помните, что его участки не должны соприкасаться и пересекаться. Наиболее популярный и удобный способ — это «змейка». Производится кабель, уже уложенный «змейкой» и закрепленный на сетке. Приобрести его можно в рулонах.

Разложив кабель равномерно по полу, его необходимо затем прикрепить. Помните, что края теплого пола не должны доходить примерно 10 см до мебели и стен. Затем на расстоянии около 40–50 см от витка нагревательного элемента уложите термодатчик, который расположен в трубке. Это и есть весь процесс укладки кабеля и датчика.

Обязательно при помощи тестера проверьте, каково сопротивление самого нагревательного элемента. После того как вы удостоверитесь, что оно совпадает с паспортными данными, заливайте всё стяжкой и подождите, пока она полностью застынет. После этого проведите подключение проводов к терморегулятору и проверьте, исправна ли система. Но подключать электрический пол сразу не рекомендуется, так как могут появиться трещины, из-за чего показатель прочности очень уменьшится.

Читайте также: Как выбрать теплый пол под ламинат: правила и рекомендации

В матах

Подключение теплого пола в матах имеет много общего с кабельным, и для этого вам не придется долго разбираться в системе. Существует всего несколько особенностей, о которых не стоит забывать.

Сначала давайте разберемся, что такое мат. Итак, тепловой мат — это термоустройчивая пленка. Именно на пленку и прикрепляют сам нагревательный элемент. Вам заранее необходимо рассчитать площадь, которую вы собираетесь обогревать, а также ту мощность, которая для этого понадобится. А шаг и форма укладки являются характеристиками матов, уже заложенными при производстве материала.

В соответствии с рассчитанной площадью расположите маты на поверхности пола. Потом залейте тонким слоем бетонной стяжки. Если в качестве финального покрытия планируется укладывать кафель, то можно просто нанести слой плиточного клея. Помните, что отсутствие термоизоляции может стать причиной перегрева или неисправности системы. В случае нехватки длины холодных выводов для подключения используйте часть мата. Соединительная муфта заливается стяжкой.

Пленочный

Это достаточно новый вид теплого пола, который производят из специальной нагревательной пленки. Это довольно сложная система, подключение которой может вызвать трудности даже у тех, кто давно занимается установкой теплого пола. Для этого необходимо хорошо пониматься систему этого вида оборудования.

В специализированный термостойкий материал запаяны карбоновые и биметаллические элементы нагрева. На концах пленки есть контакты, изготовленные из меди, именно благодаря им происходит подсоединение к сети. Провода припаиваются к клеммам и выводятся к терморегуляторам — это и есть процесс подключения системы.

У этого вида теплого пола есть подложка с поверхностью, изготовленной из фольги. Именно благодаря этому достигается максимальная эффективность нагрева за счет отражения тепла от нижней части поверхности и направления его вверх.

Термодатчик монтируют в углубление под пленкой. Разместить его можно на поверхности, но все же чаще всего устанавливают непосредственно под нагревательной плоскостью. Пленочную поверхность можно разрезать по нанесенным производителем меткам, которые расположены в 30 см друг от друга. После того как укладка закончена, листы подсоединяют параллельно.

Этот способ подключения теплого электрического пола подходит почти для любых поверхностей. Исключением является только ковролин, так как возможно повреждение целостности самой пленки. В иных случаях электрический теплый пол будет вас долго радовать.

Читайте также: Теплый пол на балконе: варианты и решения

Видео, как подключить теплый электрический пол

Сотрудничать с Компанией «Мой ремонт» – это надежно и престижно. Специалисты, работающие здесь, – это профессионалы высочайшего уровня. Компания «Мой Ремонт» работает по всей Москве и Московской области.

Теплый пол

Вступление

Система водяной теплый пол самая сложная система обогрева полами по расчёту, монтажу и подключению. Каждый этап реализации водяного пола влияет на конечный результат отопления теплыми полами. В этой статье посмотрим практикующие схемы подключения водяного теплого пола.

Учитываем особенности

Чтобы более подробно разобрать схемы подключения теплого пола с жидким теплоносителем вспомним некоторые особенности этой системы обогрева.

Во-первых, рекомендуемая температура в системе должна быть 35-45˚C. Не больше. Варианты температур в радиаторах отопления для теплых полов не подходят. Это значит, что на входе воды в систему необходимо предусмотреть механизм регулирования (снижения) температуры теплоносителя.
Во-вторых, циркуляция теплоносителя в системе должна быть постоянной. При этом скорость его движения не должна превышать 0,1 м в секунду;
В-третьих, разница температур теплоносителя на входе и выходе не должна превышать 10˚C;
В-четвёртых, система водяной теплый пол не должна влиять на другие системы отопления, а также на систему водоснабжения дома.

Схемы подключения водяного теплого пола

Теперь посмотрим практичные схемы подключения теплого пола в доме.

Прямое подключение от котла

Данная схема наиболее проста в монтаже, однако имеет ряд ограничений для реализации.

Во-первых, она может применяться только в низкотемпературных котлах с возможностью регулирования температуры теплоносителя. Как следствие эта схема может применяться только тогда, когда отсутствует радиаторное отопления, а теплый пол единственный источник тепла в доме.
Во-вторых, несмотря на кажущуюся простоту монтажа, схема «капризна» к нюансам подключения и требует опыта подобных работ.

Реализуется данная схема подключения с помощью 3-х ходового или 2-х ходового клапанов.

3-х ходовой клапан

Задача 3-х ходового клапана в смешении горячего (прямого) и холодного (обратного) потоков теплоносителя. На схеме вы видите вариант установки 3-х ходового клапана. Здесь он играет роль термостата.

Термостат это прибор обеспечения постоянной температуры, в нашем случае, теплоносителя.

Данная схема имеет ряд особенностей. Во-первых, она не работает в контурах длиннее 35-40 метров. Во-вторых, она не пригодна, если нужно по отдельности регулировать температуру каждого контура.

Первый недостаток устраняется установкой температурных датчиков с сервоприводами и термостатическими клапанами на каждый контур.
Второй недостаток устраняется установкой циркуляционного насоса.

2-х ходовой клапан

Альтернатива 3-х ходового клапана, является 2-х ходовой клапан или питающий клапан.

Его задача, обеспечить не постоянный, а периодический подмес воды. Обеспечивает такой подмес термоголовка с термодатчиком входящая в конструкцию клапана. По сути, 2-х ходовой клапан либо отсекает горячую воду от котла, либо добавляет её в систему.

Плюс такой схемы, в простоте и невозможности перегрева. Недостаток, в 200 метровом ограничении площади обогрева. Решаются ограничения в установке циркуляционных насосов с организацией параллельного или последовательного (популярного) типа смешивания.

Схема подключения ВТП через насосно-смесительный узел

Эту схему применяют для одновременного подключения к котлу отопления радиаторов (основное отопление) и водяного теплого пола (дополнительное отопление).

Для реализации этой схемы потребуется коллекторный узел с насосно-смесительным узлом. Коллекторный узел продается в готовом виде и входит в сборку коллекторного шкафа теплого пола. Цена коллекторного узла 10-20 тыс. руб. Опытные мастера собирают насосно-смесительный узел сами.

Задача насосно-смесительного узла обеспечить высокую скорость теплоносителя в системе с возможностью точной и главное, независимой, регулировки температуры. Благодаря насосно-смесительному узлу контура водяного теплого пола от контура радиаторов работают независимо.

Такая независимость контуров обеспечивает гарантированную надежность работы и качество подключения системы водяной теплый пол в доме.

Прямое подключение ВТП от радиатора отопления

Используется для подключения одной нитки теплого пола в небольшом помещении до 10 кв. метров.

Подключение ТП через термостатический клапан, это самый простой и вместе с тем, самый спорный способ подключения. И вот почему.

Во-первых, это способ работает только для совсем маленьких помещений площадью не более 10 кв. метров. Во-вторых, данная схема не обеспечивает высокую скорость теплоносителя и разница температур входа и выхода теплоносителя доходит до 40-45˚C, вместо, нормативных 5-10˚C.

Если кратко описать суть подключения теплого пола через термостатический клапан, это еще один радиатор отопления комнаты, только уложенный в пол. В контуре радиаторного отопления делается петля, ставится тройник, врезается клапан и ставится воздухоотводчик.

Регулировка в таком контуре производится через термоголовку с датчиком (накладным или погружным) прикреплённым к трубе отопления. есть варианты регулировки от температуры воздуха в комнате.

Гидравлический разделитель

Эта схема используется в комбинированных схемах отопления с радиаторами. По сути, является схемой гидравлического разделения системы радиаторного отопления и системы теплый пол.

Если в системе радиаторного отопления используется циркуляционный насос, то наличие второго насоса в смесительном узле может привести к конфликтному нарушению гидравлических режимов.

Для параллельной работы двух насосов в системе отопления устанавливают гидравлический разделитель или теплообменник. Пример на схеме.

Вывод

В статье рассмотрены 5 схем подключения водяного теплого пола. Все они имеют практическое воплощение и активно используются в различных системах отопления.

Еще статьи

Используемые источники:

https://remont-book.com/podklyuchenie-vodyanogo-teplogo-pola-k-sisteme-otopleniya/
https://odinelectric.ru/wiring/wires/podklyuchit-teplyj-pol-k-elektrichestvu
https://www.ivd.ru/stroitelstvo-i-remont/pol/kak-podklyuchit-plenochnyj-teplyj-pol-poshagovoe-rukovodstvo-i-videoinstrukciya-35691
https://myremontnow.ru/blog/podklyuchenie-elektricheskogo-teplogo-pola/
https://obotoplenii.ru/teplyj-pol/5-skhem-podklyucheniya-vodyanogo-teplogo-pola

Как подключить теплый пол к электричеству – схема подключения
