Как подключить терморегулятор к инфракрасному обогревателю

Существует несколько основных схем подключения инфракрасных обогревателей к электрической сети. Различаются они не только способом соединения проводов, но и количеством и типом используемого дополнительного электрооборудования.

Это обусловлено в первую очередь тем, что практически любой инфракрасный прибор обогрева «из коробки», не имеет средств управления. Не каждый раз в комплект поставки включен даже шнур питания.

В связи с большой популярностью обогревателей этого типа и частых вопросах о том, как их подключать, я подготовил несколько самых популярных используемых схем монтажа.

Основные схемы подключения инфракрасных обогревателей

1. Прямое

2. Через термостат, включаемый в розетку

3. Через стационарный механический/электронный терморегулятор

4. Через терморегулятор и контактор

Прямое подключение ИК-обогревателя

Самый простой, но при этом неудобный в эксплуатации способ установки – это прямое подключение к бытовой электрической сети.

К клеммам подсоединяется шнур питания из комплекта или купленный отдельно, который включается в стандартную розетку 220В.

Эта схема подходит лишь в том случае, если ваша модель отопительного прибора имеет встроенный термостат.

Минусы очевидны:

— Невозможность в автоматическом режиме регулировать температуру

— Нельзя подключать к одной розетке несколько ИК-обогревателей

Вы зависите от количества электророзеток и их расположения, при выборе места, способа установки и количество отопителей в помещении. У механизмов розеток есть максимально подключаемый ток, чаще всего не более 16А, соответственно, вы сможете подключить к нему не более чем 3 кВт электрической мощности. Также остро встаёт проблема недостатка механизмов розеток, т.к. подключать отопительные приборы через тройники нельзя, всегда есть опасность возникновения возгорания от перегрева.

— Занимается одна из электрических розеток

Если предварительно вы не планировали устанавливать дополнительные устройства электрического обогрева, не устанавливали для этого специальную розетку или вывод, вам придётся занять одну существующих механизмов, которых зачастую лишних не бывает.

— Необходимость ручного включения и выключения

Для регулировки и даже простого управления работой оборудования, необходимо собственноручно включать и выключать его, а это жутко неудобно.

— Внешний вид

Наружный монтаж, когда провода проходят по поверхности стен, пусть даже в кабель-канале, это всегда портит вид интерьера.

Основные преимущества:

— Простота инсталляции

Всё сводится к подсоединению к клеммам прибора шнура питания и установке его в разъем розетки. От сюда вытекает следующее преимущество:

— Стоимость реализации

Нередко все необходимое всегда под рукой и не требуется докупать дополнительное оборудование или электротехнические материалы.

— Возможность использовать существующую сеть квартиры или дома

Чаще всего нет необходимости прокладывать отдельные линии питания до места установки. Достаточно использовать уже существующую квартирную розеточную сеть.

ВЫВОД: Прямое подключение рекомендуется использовать лишь как временное, например, на момент, когда еще не готова электропроводка, не смонтировано или не доставлено остальное электрооборудование, а отапливать помещение уже нужно. При этом, обязательно необходимо контролировать участок, в котором стоит нагревающее оборудование и не оставлять без присмотра.

Кроме того, это удачный вариант, если ИК-обогреватель оснащен встроенным термостатом. Тогда, главные минусы будут другими:

— не всегда удобно осуществлять регулировку, т.к. нередко приборы подвешивают к потолку

— Вам придётся занять одну из розеток помещения

— Внешний монтаж портит общий вид интерьера

Подключение через терморегулятор включаемый в розетку

При этом самый простой вариант — докупить термостат, подключаемый в стандартную бытовую розетку и уже к нему подсоединить обогреватель. Тот же принцип получается при использовании прибора отопления со встроенным регулятором, который подключается к стандартной розетке квартиры или дома.

Основные недостатки

— привязка к расположению розеток

Как и в предыдущем варианте, вы остаётесь привязанными к существующему расположению розеток.

— необходимость покупки доп. оборудования – терморегулятора для розетки

Потребуется дополнительные затраты на покупку, а кроме того, такое специфичное оборудование доступно к приобретению далеко не везде.

— Отсутствует возможность подключения нескольких обогревателей к одному независимому терморегулятору

Если планируется использовать несколько обогревателей, для каждого из них вам придётся использовать свой индивидуальный терморегулятор в розетку.

— Внешний вид монтажа

На виду остаются все проводники, занимается розетка.

Преимущества:

— Простота

Реализация не требует никаких подготовительных работ или навыков и знаний.

— Возможность автоматической регулировки и поддержания нужной температуры

Вы получаете полностью автоматизированную систему отопления.

Схема подключения инфракрасного обогревателя через механический терморегулятор

Это, на мой взгляд, самая оптимальная схема подключения инфракрасного обогревателя. Можно применять любой — механический, электромеханический или цифровой(электронный).

При её реализации, устраняются многие наиболее важные недостатки предыдущих способов.

При этом потребуется заранее выполнить электропроводку от электрощита до места установки инфракрасного обогревателя. Возможен вариант с внешней прокладкой, например, в кабель-канале – но этот способ менее безопасный и часто портит внешний вид помещения.

Электропроводка прокладывается от электрического щита или другого источника, до терморегулятора, а уже от него идёт к обогревателю.

Самое сложное здесь — это коммутация проводов внутри регулятора. В качестве примера самого доступного и распространенного механического терморегулятора, взял модель BALLU BMT-1. На его примере, на схеме ниже, показано как правильно подключить проводники внутри.

Большинство механических термостаты имеют схожие схемы монтажа, вы это можете видеть на примере модели ZILON, которую мы рассматривали ранее. Кроме того, вместо механического, нередко применяются цифровые(электронные) датчики, они имеют большее количество режимов работы, вариантов регулировки и вешнего вида. Пример монтажа одного из них доступен ЗДЕСЬ.

Главные недостатки

— Большие финансовые затраты, чем у предыдущих схем

Для реализации необходимо предварительно выполнить электропроводку, докупить электротехническое оборудование, терморегулятор и кабель.

— Необходимость дополнительных электромонтажных работы

Потребность в предварительных работах про прокладке кабелей, установке регуляторов, требует привлечения соответствующих специалистов-электриков. Либо знаний и навыков, а главное времени, для выполнения этих работ своими руками.

— Невозможность установки нескольких ИК-обогревателей или одного мощного

Контакты терморегулятора, редко допускают возможность подсоединения к нему тока большего чем 10А, в редких случаях 16А. Соответственно, максимальная суммарная мощность обогревателей не должна превышать 2-3 кВт.

Преимущества Подключения ИК обогревателя через терморегулятор

— Возможность автоматической регулировки температуры в помещении

Вы получаете полностью автоматизированную систему отопления. Которая сама поддерживает температуру, включается и выключается в запрограммированное время.

— Удобство управления

Вы сами выбираете место установки термостата и его расположение не привязано к месту установки нагревающих элементов.

— Полностью безопасная скрытая электропроводка

Электрическая проводка, выполняется заранее. При этом вы можете правильно выбрать сечение проводников, тип их соединения в распределительных коробках и т.д. При этом все проводники скрыты, значительно уменьшается вероятность повреждения кабелей.

— Внешний вид

Скрытые за отделкой стен кабели и возможность выбора внешнего вида управляющих устройств – позволяет сохранить первоначальный вид интерьера и даже украсить его.

ВЫВОД: Если отбросить сложности монтажа и дополнительные затраты на оборудование и электропроводку, это практически идеальный вариант по функционалу, для небольших помещений. Где зачастую достаточно одного, двух обогревателей, общий потребляемый ток которых не превышает 10-16А для поддержания комфортной температуры лучше не придумать.

Если же у вас стоит задача обогревать большое помещение с использованием нескольких отопительных электроприборов или энергоёмких, мощных моделей, для вас лучший вариант подключения через термостат и контактор.

Подключение нескольких инфракрасных обогревателей к одному терморегулятору через контактор

Обычный терморегулятор, будь то механическая, электромеханическая или цифровая/электронная модель, редко позволяет подключить к себе нагреватель мощнее чем 2 – 3 кВт.

Чтобы иметь возможность превысить этот показатель, необходимо разнести управление и питание. Реализовать это не так сложно, как кажется на первый взгляд. Достаточно использовать любой из типов терморегуляторов, подойдет даже простой механический, он будет управлять контактором, через который подаётся напряжение на ИК-нагреватели.

Схема подключения нескольких обогревателей через контактор выглядит следующим образом:

Все основные соединения и дополнительное оборудование, устанавливается в электрическом щите. От которого проложены проводники и до остального оборудования. При этом максимальная мощность подключаемых приборов отопления ограничивается лишь максимально доступной мощностью всей системы. Остальные вопросы решаются выбором соответствующего номинала защитной автоматики и правильными сечениями питающих кабелей.

Принцип работы простой: терморегулятор, в зависимости от температуры в помещении, даёт сигнал на управляющую клемму контактора, который или коммутирует электрическую сеть – пускает на ИК-обогреватели питание, либо разрывает её, когда сигнал пропадает. При реализации этого варианта, подключается любое количество приборов обогрева, имеется возможность для усовершенствования и дополнения.

Недостатки инсталляции с использованием контактора

— Стоимость реализации

Для того, чтобы выполнить монтаж по этой схеме, необходимо выполнить комплекс электромонтажных работ, купить соответствующие элементы – автоматику, регулятор, кабели. Это вариант наиболее затратный из всех представленных.

— Сложность монтажа

Установка и подключение контактора и терморегулятора, их коммутация между собой и прочие монтажные работы, требуют привлечение квалифицированного специалиста. Либо наличие нужных знаний, умений и навыков у вас.

— Ограничение подключаемой мощности

Таким образом подключить к терморегулятору одного или нескольких ИК-обогревателей, суммарная мощность которых более 10-16А невозможно.

Преимущества подключения обогревателей через контактор и терморегулятор

— Возможность регулировки температуры в помещении

Система автоматически поддерживает заданную температуру в помещении. Автоматизированы её включения и выключения.

— Возможность добавления практически неограниченного количества обогревателей или увеличения мощности существующих

Количество, а главное мощность подключаемого оборудования, ограничено лишь выделенной мощность объекта

— Возможность простого усовершенствования системы

Схема позволяет достаточно просто изменять систему, добавлять новые элементы, подстраивать под изменение условий.

— Внешний вид, удобство и безопасность

Скрытая электропроводка и размещение электрооборудования, выполненные по заранее продуманному плану, делают инсталляцию и эксплуатацию значительно более безопасной, управление удобным и внешне имеют привлекательный вид.

ВЫВОД: Схема подключения инфракрасного обогревателя через контактор, позволяет получить максимальные возможности по усовершенствованию, расширении системы. Идеально подходит для больших помещений, например, частных домов. Дополнительные затраты компенсируются неоспоримыми преимуществами, которая даёт такая схема подключения.

В статье представлены самые распространенные схемы подключения инфракрасных обогревателей, которые обычно применяются при организации электрического отопления в квартире или доме. Любые другие возможные варианты монтажа являются лишь модификацией представленных. Какую схему выбрать, каждый решает сам, достоинства и недостатки каждой я довольно подробно описал.

Если же вы используете или знаете другой способ подключения и считаете, что он достоин упоминания – напишите об этом в комментариях к статье, это будет полезно многим.

Понравилась статья? Вступай в нашу группу вконтакте!

Следи за появлением новых материалов! Прочитано 10075 раз Наверх

Вы здесь:
Главная /
Инструкции

Инфракрасные обогреватели представлены в большом разнообразии, но не все модели оснащены терморегуляторов. Такое приспособление позволяет контролировать работу прибора, обеспечивая равномерный и эффективный обогрев помещения. Подключить терморегулятор можно и своими руками, а знание особенностей и правильный выбор этой детали обеспечивают лёгкость работы.

Конструкция и назначение терморегулятора

Устройство электронного типа, в конструкцию которого входят датчики, дисплей, кнопки управления, датчик температуры или контроллер, позволяют контролировать работу системы обогрева. Элемент подключается к отопительному прибору, например, инфракрасному обогревателю. Согласно установленным параметрам, происходит включение/отключение нагревательных элементов. Это может осуществлять через заданный промежуток времени или при охлаждении помещения до определённой температуры.

Терморегулятор имеет корпус со шкалой мощности и кнопкой отключения

Терморегулятор или термостат может быть разных видов, но основная задача любого такого прибора заключается в поддержке определённой температуры теплоносителя для обогрева или охлаждения пространства. Настройка может проводиться вручную, а дальнейшая работа происходит автоматически. Такое устройство делает управление приборами обогрева более комфортным, чем при отсутствии контролирующего элемента. Благодаря этому происходит экономия энергоресурсов, времени. Польза термостата выражена и в том, что при отсутствии отключения обогревателя в автоматическом режиме контролирующая деталь издаёт звуковой сигнал оповещения.

Терморегуляторы разнообразны, но имеют одинаковые функции

Приборы могут быть установлены как в жилых, так и в промышленных помещениях. Устройства часто дополняют систему основного или дополнительного отопления пространства, позволяя контролировать уровень обогрева.

Электронный или механический устанавливается в системе теплоносителя и собирает информацию о текущих показателях температуры. При достижении пониженного или повышенного показателя работа прибора прекращается или начинается. При этом терморегуляторы для инфракрасных обогревателей сконструированы с учётом того, что устройство обогрева нагревает не воздух, а окружающие предметы.

Основные варианты терморегуляторов

Для инфракрасного обогревателя можно использовать механический или электронный вид терморегулятора. Оба варианты имеют квадратный или прямоугольный пластиковый корпус, а принцип работы и внутреннее устройство различаются.

В пластиковом корпусе содержатся функциональные элементы, обеспечивающие работы системы контроля

На внешней стороне пластиковой коробки механического регулятора присутствует переключатель круглой формы, позволяющий плавно настраивать необходимые параметры. Одно деление может иметь разное значение, что зависит от модели прибора. Например, в некоторых случаях одно деление позволяет отрегулировать температуру на 1°, а также встречаются варианты со значением в 2°, 3° и более. Световой индикатор состояния прибора и кнопка включения/отключения также расположены на пластиковой коробке. Оптимален механический прибор в том случае, когда в помещении постоянно находятся люди, что позволяет своевременно отключать терморегулятор. В таком приспособлении не предусмотрено дистанционное управление.

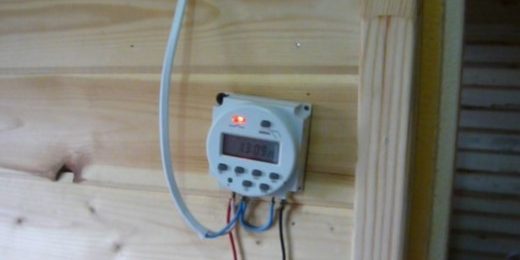

Электронный терморегулятор имеет дисплей, на котором отображается вся информация

В устройстве электронного типа управление температурой происходит с помощью кнопок, а основные показатели отображаются на дисплее. Современные модели могут иметь сенсорное и дистанционное управление. Такому прибору можно доверить контроль температуры в помещении даже при отсутствии владельцев.

Выбор определённого вида терморегулятора осуществляется в зависимости от типа помещения, желаемой функциональности приспособления. Например, на даче, которую часто посещают владельцы, уместен электронный вариант. С помощью дистанционного управления можно заранее прогреть помещение инфракрасным обогревателем перед приездом. Механические модели имеют более низкую стоимость и подходят для жилых пространств.

Видео: особенности выбора терморегулятора для инфракрасного обогревателя

Схемы вариантов подключения

Терморегулятор любого типа требует правильного подключения. Для этой цели можно использовать несколько схем, которые отражают все особенности процесса. Предварительно следует учесть, что нельзя размещать обогреватель с регулятором вблизи с источниками тепла, в помещениях с высокой влажностью, так как это приведёт к некорректной работе системы контроля.

Инфракрасные панели легко дополнят любой интерьер

Для работы понадобится реле автоматического типа. Этот элемент будет выполнять роль источника питания для прибора. После выбора всех необходимых деталей можно использовать одну из следующих схем подключения:

в первом случае можно использовать 1 обогреватель и 1 терморегулятор. Автомат обладает 2 парами проводов, одна из них направлена к терморегулятору. Один провод — это ноль, другой — фаза. Подсоединение осуществляется соответственно. С помощью второй пары элементов осуществляется соединение с инфракрасным обогревателем;
Соединить один обогреватель с регулятором можно с помощью проводов
параллельное соединение используется для подключения одного регулятора к двум инфракрасным устройствам. Одну пару проводов соединяют с термоуправляющим прибором, а от него осуществляется разводка на два обогревателя;
Подключение двух обогревателей требует выполнения разводки от термостата
сложен метод соединения одного терморегулятора сразу с несколькими бытовыми обогревателями. В таком случае не существует универсальной схемы, но её можно продумать индивидуально с учётом особенностей приборов. При этом используют магнитный пускатель. Существуют готовые комплекты, в которые входят обогреватель, провода, магнитный пускатель. Важно помнить, что от правильного соединения и расчёта зависит безопасная эксплуатация оборудования.
При соединении нескольких устройств разрабатывают индивидуальную схему

Особенности моделей терморегуляторов

Подключение регулятора к инфракрасным электрическим обогревателям разных производителей требует учёта особенностей прибора. Одними из востребованных являются электрические обогреватели фирмы Ballu серии Bih, которые представляют собой потолочные модели. Их можно подключить к выносному регулятору, а также возможно объединение нескольких обогревателей в целую систему. Для подключения часто используют электронные модели термостатов.

Терморегулятор удобен как для потолочных, так и других инфракрасных обогревателей

Терморегуляторы Ballu хорошо сочетаются с инфракрасными электрическими устройствами этого же бренда. В комплекте присутствует инструкция по подключению, что облегчает работу. Механический прибор имеет встроенный датчик температуры воздуха, а также колёсико регулировки, диапазон которой часто составляет от 5 до 30°.

Регулятор и обогреватель одного бренда хорошо сочетаются друг с другом

Бренд Timberk выпускает как инфракрасные обогреватели, так и термоконтролирующие устройства. Современные модели регуляторов выпускаются в комплекте с пультом дистанционного управления, так как подключаются по схеме к потолочным отопительным системам. Работа прибора визуализируется с помощью разноцветных датчиков. Многие модели имеют возможность программирования отключения с отсрочкой в 13 часов, а шаг при этом составляет 60 минут.

Ассортимент Timberk включает в себя разнообразные и современные модели регуляторов

Универсальные приборы контроля бренда Eberle и серии Instata 2 подходят для инфракрасных, водяных и воздушных систем отопления. Цифровое и кнопочное управление, наличие блока управления позволяет контролировать один датчик. Результат работы визуализируется на дисплее, есть возможность программирования режима на 7 дней вперёд.

В ассортименте Eberle присутствуют регуляторы и для котлов отопления, а также для инфракрасных устройств

Многие бренды, выпускающие инфракрасные обогреватели, дополняют ассортимент терморегуляторами разного типа. Это позволяет создать качественную цепочку из устройств одной фирмы, что облегчает подключение и обеспечивает надёжную работу системы.

Видео: конструкция и подключение механического терморегулятора

Оснащение инфракрасных обогревателей терморегулятором позволяет удалённо или вручную регулировать работу системы отопления. Благодаря такому контролю легко создать в помещении оптимальную атмосферу, исключая перегрев или недостаточный обогрев пространства.

При наличии инфракрасного обогревателя термостат выполняет функции контроля заданных температурных параметров в течение определенного времени. С его помощью можно запланировать предварительный прогрев помещения, минимизировать вероятность возникновения пожара и создать комфортную и уютную атмосферу в доме. Для этого достаточно знать, как подключить терморегулятор к инфракрасному обогревателю.

Что собой представляет терморегулятор, назначение, принцип действия

В основе функционирования термостата цикличный процесс замыкания и размыкания электрической цепи. Регуляция микроклимата по этому параметру основана на посылаемых датчиком температуры сигналах. Рассмотрим этот процесс более детально:

При достижении заданного порога температуры возрастает сопротивление внутреннего датчика.
Терморегулятор размыкает электрическую цепь.
При остывании датчика сопротивление вновь повышается.
Терморегулятор вновь запускается, однако уже не размыкает, а замыкает электроцепь.

Этот цикл продолжается заданное время и позволяет говорить об автоматической установке температурного режима в помещении, оснащённом инфракрасным обогревателем. Его преимущество — в нагреве окружающих предметов, а термостат облегчает управление этим процессом.

Виды терморегуляторов

Несмотря на универсальный характер принципа действия терморегулятора, существует несколько классификаций для этих вспомогательных приборов, определяющих алгоритм их подключения, управления и настройки. Так, по механизму действия термостаты можно разделить на два больших вида:

механические;
электронные.

Механические терморегуляторы просты и надёжны

Надёжные и простые в управлении механические терморегуляторы напоминают по внешнему виду коробку из пластика с рычажком, управляющим температурными параметрами. Добавляет удобства в эксплуатации наличие шкалы, деления которой нанесены с шагом в 1 градус. Внутри прибора находится чувствительная мембрана, нагрев или охлаждение которой ложатся в основу климат-контроля. У популярности этих моделей есть свои причины:

схема подключения не требует специальных умений и навыков, доступна даже новичку;
простая конструкция является залогом долговечности;
относительно низкая стоимость в сравнении с электронными аналогами.

Электронные терморегуляторы более современны, но требуют особого подхода

Основные особенности электронных терморегуляторов заключаются в следующем:

вывод информации о настройках и происходящих процессах на экран дисплея;
необходимость электропитания;
кнопочные или сенсорные панели управления;
возможность программирования климатических показателей на день либо на всю неделю;
дистанционное управление через мобильное приложение;
подключение дополнительных климатических приборов (например, пола с подогревом).

Для увеличения срока службы электронного устройства следует избегать попадания на него прямых солнечных лучей, а также заботиться об отсутствии сквозняков в помещении.

Варианты подключения

Прежде чем приступать к подключению терморегулятора, необходимо удостовериться в наличии благоприятных для его работы условий:

мощность обогревателя не превышает 3000 Вт;
термостат будет установлен на достаточном удалении от прибора;
на корпус терморегулятора не будут попадать солнечные лучи;
влажность в комнатах соответствует норме.

Стандартная схема подключения термостата укладывается в рамки следующего алгоритма:

Для инфракрасного обогревателя предусматривают розетку или отдельную линию от щитка с индивидуальным автоматом.
Термостат будет располагаться между нагревательным прибором и питающим его устройством (электрощит либо розетка) по типу последовательного подключения.
К входным клеммам терморегулятора проводят две жилы электрокабеля — нейтраль и фаза.
От выходных клемм, соблюдая полярность, тянут провода непосредственно к инфракрасному обогревателю.
Стандартная схема подключения терморегулятора

Если требуется оснастить термостатом два рядом расположенных отопительных прибора, то используют параллельный вариант подключения, при котором до терморегулятора от щитка также приходят две жилы, а на выходе формируется разводка к каждому из обогревателей.

Для подключения двух отопительных приборов схема будет выглядеть следующим образом

Нюансы подключения в зависимости от модели обогревателя

Модель обогревателя будет определять специфику подключения терморегулятора.

Ballu — один из самых известных производителей терморегуляторов

Так, инструкция от производителя Ballu содержит следующие важные дополнения:

суммарная мощность обогревателей не должна превышать максимальную мощность термостата;
от пола до прибора необходимо выдержать расстояние как минимум в 1,5 метра;
под термостат подкладывают слой утеплителя, а его наружную поверхность запрещено закрывать чем бы то ни было для обеспечения беспрепятственного воздухообмена.

Для инфракрасных обогревателей системы «тёплый пол» применяют термостаты с выносным датчиком, что налагает свои особенности при монтаже и последующем подключении:

терморегулятор располагают не выше 0,5 метра от уровня пола;
в его конструкции 6 клемм: пара для «фазы» и «нейтрали», пара для ИК-обогревателей пола и пара для проводов от выносного датчика;
подкладка утеплителя не требуется, а маскировка шторами и пр. никак не отразится на работе прибора (в отличие от вариантов со встроенным датчиком температуры).

Советы по установке

Занимаясь самостоятельной установкой термостата, следует позаботиться о соблюдении элементарных правил безопасности:

контур заземления выполняют из проводника определённой толщины и с небольшим сопротивлением;
лучшее место размещения терморегулятора — стена;
в одном помещении — один прибор;
его следует оставлять открытым, без маскировки тканью, шторами, предметами интерьера и пр.

Таким образом, инфракрасный обогреватель, оснащённый терморегулятором, позволяет сэкономить электроэнергию, прогреть помещение заблаговременно и облегчить процесс климат-контроля. Важно правильно подключить термостат к отопительному устройству. Неукоснительное соблюдение требований инструкции гарантирует безопасную и длительную эксплуатацию прибора.

В настоящее время всё более популярными устройствами, сокращающими потребление электроэнергии и обеспечивающими эффективную работу отопительной системы, стали современные терморегуляторы для инфракрасных обогревателей. Прежде чем выбрать нужную модель и подключить терморегулятор к инфракрасному обогревателю, надо решить, какой конструкции и принципа работы он будет.

1 Виды и параметры термостатов</span></h2>

Термостатами называют устройства, которые производят циклические измерения микроклиматических параметров помещения и, учитывая полученные результаты, корректируют функционирование отопительных приборов. Иными словами, при достижении нужного значения электрическое питание снижается и обогревательный прибор отключается.

Когда температура падает, обогреватель подключается снова, поэтому в доме поддерживается постоянное тепло. Устройство и принцип действия терморегулирующих элементов могут кардинально разниться между собой. В настоящее время существуют 2 основных типа терморегуляторов:

механический;
электронный.

Первая модификация термостата выполнена в виде небольшого пластикового короба, внешняя часть которого оборудована регулятором. В большинстве случаев он круглой формы, что обеспечивает его плавное изменение положения. Цена деления регулятора может отличаться в зависимости от модели прибора. Корпус терморегулятора оборудован кнопкой включения и световым индикатором, показывающим активность прибора на текущий момент.

‘ >Ballu BMT-1 подключение на обогрев и охлаждение + упрощенная схема термостата

В современных механических моделях терморегуляторов установлены дисплеи, но, к сожалению, функциональность таких образцов несколько лимитирован, а контроль температуры осуществляется всего лишь двумя кнопками управления. Использование механического термостата рационально лишь в тех случаях, когда в помещении значительный период времени находится кто-нибудь из постояльцев. Это важная деталь, поскольку в отсутствие жильцов электроприбор желательно отключить. Дистанционное управление не предусмотрено.

У электронных терморегуляторов имеются более расширенные возможности в контролировании. Конструкцию и оформление данных приборов непрерывно совершенствуют. Изготавливая современные модели, применяют дисплеи на базе жидких кристаллов. Отладка и регулирование могут быть реализованы как с помощью сенсорных датчиков, так и посредством кнопочных панелей. Некоторые устройства оборудованы специальными откидными крышками для сохранности дисплея и придания им более эстетичного вида.

Использование таких приборов возможно даже в жилищах, в которых владельцы могут подолгу отсутствовать или проживать периодами. Обычно при программировании данных устройств не возникает проблем. Управление такими приборами осуществляется на расстоянии с помощью портативных устройств. Однако по причине довольно высокой стоимости могут возникнуть трудности с приобретением терморегулятора.

‘ >Установка инфракрасного обогревателя Almac (Алмак)РекомендуемПринцип работы терморегулятора от инфракрасного обогревателя

2 Обогреватели инфракрасного типа</span></h2>

Наиболее простая схема подключения инфракрасного обогревателя через терморегулятор — это подсоединение одного термостата к одному обогревателю. В автоматическом выключателе имеются две пары кабелей, которые подключаются к термостату и отопительному прибору.

Один кабель нулевой, а второй — фазный. Подключить термостат к инфракрасному обогревателю можно используя параллельное соединение. Такой способ позволяет подключить к одному термостату одновременно два инфракрасных отопительных элемента. Одну пару кабелей от автоматического выключателя подсоединяют к терморегулятору, а уже от него выполняют разводку на разные обогреватели.

Самым сложным, но вместе с тем наиболее практичным вариантом подключения термостата к инфракрасному обогревателю будет применение магнитного пускателя, который сделает возможным использование одного терморегулятора для нескольких отопительных приборов.

РекомендуемПринцип действия микатермического обогревателя, его плюсы и минусы

3 Напольный ультракрасный агрегат</span></h2>

Одним из популярных видов отопительных приборов являются напольные ультракрасные электрообогреватели с термостатами. Их стоимость ненамного отличается от других моделей, но ввиду своей маневренности и подвижности они более предпочтительны. Особой популярностью пользуются инфракрасные обогреватели линейки Вallu. Подключение устройства через терморегулятор выполняется по стандартной схеме.

Термостат у этой модели расположен внутри корпуса обогревателя. Одной из наиболее востребованных моделей электрообогревателей подобного типа считается BALLU BIH-L, серия Bali. Этот прибор укомплектован современным стальным телескопическим штативом BIH-LS-210, обеспечивающим надежную фиксацию электрообогревателя и позволяющего применять его на открытых участках.

‘ >Подключение терморегулятора своими руками.

Описание комплектации и технических характеристик электрообогревателя BALLU BIH-L:

мощность ≈ 3 кВт;
высота фиксации на треноге достигает 4,5 м;
стальной корпус;
наличие функции управления нагрева прибора;
комплект кронштейнов;
специальный отражатель с ребристой поверхностью.

Такой образец рассматривают, как наиболее универсальный, поскольку его можно устанавливать практически в любом месте. Равномерно прогревая воздух, создается комфортная температура для всех, находящихся в поле действия прибора. Чтобы создать уютный микроклимат на открытой площадке, стоит подумать о приобретении инфракрасного зонтика, который предназначен именно для обогрева при продолжительном нахождении на улице в холодное время года.

РекомендуемНастенный инфракрасный обогреватель для дома

4 Модели с настенным и потолочным креплением</span></h2>

Объяснить востребованность настенных и потолочных моделей инфракрасных обогревателей можно тем, что они выполнены в компактном формате. Помимо этого, внимание покупателей притягивает дизайн и возможность выбора модели, соответствующей интерьеру помещения.

Можно выделить 3 популярные модели инфракрасных электрообогревателей с термостатом:

Никатэн 200;
Zilon IR-0.8 S;
Noirot Royat 2 1200.

Никатэн 200 — это инфракрасная отопительная плита нового поколения. Температурный режим настраивается встроенным терморегулятором. Кроме этого, прибор оснащен системой безопасности. При возникновении пожароопасных или аварийных ситуаций отопительная плита отключается. Обогреватель состоит из керамической панели площадью 1800 см², которая охлаждается в течение полутора часов, не переставая излучать тепловую энергию. Модель отличается бесшумной работой и простотой монтажа.

Модель обогревателя Zilon IR-0.8 S была разработана для настенно-потолочной установки. Такой образец можно устанавливать на любую подходящую поверхность. Нагревательный прибор укомплектован терморегулятором. Устройство защищено от перегрева и при возникновении аварийной ситуации срабатывает защита.

‘ >Подключение китайского терморегулятора

Вместе с тем некоторые пользователи отмечают, что у этого образца есть некоторые недочеты. Так, в процессе нагревания или охлаждения обогреватель издает специфичный треск, который придется по вкусу отнюдь не всем. А располагаясь на потолке, периодически не совсем качественно прогревает пол. Но учитывая стоимость этой модели обогревателя, прибор может претендовать на звание одного из лучших.

Noirot Royat 2 1200 можно назвать универсальным настенным обогревателем, который оснащен одновременно тремя эксплуатационными режимами. Это позволяет добиваться комфортного микроклимата в любых помещениях на протяжении всего года. Вектор движения теплового потока можно регулировать, разворачивая площадь поверхности под разными углами. Единственный недостаток этой модели заключается в ее высокой стоимости. В остальном электрообогреватель считается высоконадежным и нередко применяется для теплоснабжения ванных комнат.

Широкий ассортимент и функциональность обогревателей с терморегуляторами способны удовлетворить запросы даже самых требовательных потребителей. Не следует преуменьшать значимость применения терморегуляторов в эксплуатации отопительных приборов, поскольку говорится не только об удерживании комфортного температурного режима, но и о безопасности. Тем более что сегодня приобрести самую простую модель механического терморегулятора не составит особого труда.

‘ >Инфракрасные обогреватели ИкоЛайн, терморегулятор EBERLE RTR-E 3563, монтаж.Фото

Как подключить терморегулятор к инфракрасному обогревателю

С наступлением холодов многие начинают задумываться о дополнительном отоплении своего жилища. Поскольку с началом отопительного сезона, как правило, начинаются ремонтные работы на местах порывов теплотрасс.

Или же появляются мысли перейти на электрическое отопление, как дополнительную альтернативу для загородного дома.

В данной статье речь пойдет о контролирующем температуру устройстве — термостате, а именно мы расскажем о том, как производится установка и подключение терморегулятора к инфракрасному обогревателю.

Нюансы установки

Не будем вдаваться в типы и виды регуляторов, устраивать сравнение и турниры. Все они хороши по своему и будут выполнять свое назначение, служа верой и правдой

Первое, на что хочется обратить внимание — это место установки. Не зависит от того, какого у вас типа обогреватели инфракрасные, панельные, теплый пол, конвекционные

Установка терморегулятора с датчиком температуры воздуха запрещена в следующих местах:

в непосредственной близости возле обогревателей;
в местах, где есть сквозняк;
в зоне обогрева инфракрасных излучателей.

Все эти места непригодны для размещения термостата, поскольку при расположении возле нагревателя, воздух рядом с ним нагреется до нужной температуры раньше, что приведет к ложному срабатыванию, в результате чего помещение не нагреется до комфортной температуры.

Если установить терморегулятор в зоне нагрева ИК нагревателя, его корпус нагреется раньше и исказит показания датчика. В местах где проходит сквозняк датчик не покажет нужную температуру и обогреватели будут перегревать помещение, расходуя лишнюю электроэнергию. Размещение термодатчика по высоте должно производится в зоне комфорта, на уровне 1.5 метра от пола.

Схемы подключения

Всегда, перед установкой и подключением терморегулятора ознакамливайтесь с инструкцией и паспортными данными на устройство. Поскольку производитель указывает требуемое сечение кабеля и дает схему подключения на свою продукцию. В случае отступления от требований и экономии на проводе и термостатах есть большая вероятность выхода оборудования из строя или угрозы пожара.

Для подключения нагревателей обычно рекомендуют применять трехжильный провод ПВС 2.5 мм. Подключить термостат рекомендуется таким же проводом.

Схема подключения терморегулятора к инфракрасному обогревателю мощностью до 3.5 кВт:

Если обогрев помещения осуществляется группой нагревателей до 3.5 кВт, то схема подсоединения будут выглядеть так:

В том случае, если вы обладатель трехфазной сети и обогрев осуществляется группой обогревателей суммарной мощностью более 3.5 кВт, то в схему управления добавляется магнитный пускатель, которым управляет терморегулятор:

Вот по такому принципу производят монтаж регулятора температуры

Как вы видите, существуют некоторые особенности в установке и подключении термостата, поэтому важно изначально ознакомиться с инструкцией от производителя, после чего приступать к основному процессу.

Напоследок рекомендуем просмотреть видео, в котором наглядно демонстрируется технология подсоединения контактов на примере достаточно популярного терморегулятора от фирмы Ballu BMT-1:

Электромонтажные работы подключение терморегулятора

Инфракрасный обогреватель: производители и виды

Сразу стоит обозначить, место для терморегулятора нужно выбирать обдуманно. Желательно, чтобы оно находилось в противоположном углу от места установки обогревателя. Так вы точно гарантируете себе оптимальную температуру в доме.

Как подключить терморегулятор к инфракрасному обогревателю:

Изначально нужно подключить контакты электрической вилки к клеммным колодкам терморегулятора, она устанавливаются на корпусе.
Каждое гнездо получило свое обозначение: L – фаза, N – ноль. Количество нулевых и фазных клемм – два. Ведь устанавливать нужно в следующей последовательности: «От сети к регулятору – «От терморегулятора к обогревателю». Вот так все выглядит на схеме.
Зачищаем все контакты и вставляем их в клеммы, проверяем, чтобы они были хорошо закреплены. Помните о световой маркировке, она поможет не допустить ошибку.

Совет! Если вы решили устанавливать один терморегулятор на два инфракрасных обогревателя, регулятор в этом случае должен быть установлен в самой холодной комнате.

Подключение инфракрасного обогревателя своими руками

Выбор терморегулятора

Газовый инфракрасный обогреватель – надежный помощник в борьбе с холодом

Схема подключения инфракрасного обогревателя.

Одной из основных характеристик терморегулятора является его максимальная мощность (сила тока)

Поэтому, выбирая данное устройство, необходимо обращать внимание на данное значение. Термостат одновременно может управлять работой нескольких отопительных агрегатов, поэтому он может быть один на весь дом

При этом важно соблюдать одно условие: максимально подключаемая нагрузка должна быть на 15% выше суммарной мощности ИК обогревателей. . Например, мощность регулятора составляет 3 кВт, а для обогрева дома используется 3 обогревателя: 1 кВт, 1 кВт и 0,5 кВт

Общая их мощность будет составлять: 1+1+0,5 = 2,5 кВт. Поэтому для управления их работой достаточно одного термостата на 3 кВт (2,5*0,15+2,5 = 2,875 кВт).

Например, мощность регулятора составляет 3 кВт, а для обогрева дома используется 3 обогревателя: 1 кВт, 1 кВт и 0,5 кВт. Общая их мощность будет составлять: 1+1+0,5 = 2,5 кВт. Поэтому для управления их работой достаточно одного термостата на 3 кВт (2,5*0,15+2,5 = 2,875 кВт).

Подключение инфракрасного обогревателя поэтапно

Подключение теплого пола к терморегулятору термостату

Изначально необходимо выбрать место, где будет устанавливаться обогреватель инфракрасный. Его можно устанавливать на:

Стене.
Полу.
Потолке.

Здесь все зависит только от предпочтений хозяев, но обращайте внимание, что лучше его устанавливать в открытом месте, где ничего не будет мешать нагреву. . Как подключить инфракрасный обогреватель

Как подключить инфракрасный обогреватель

Когда выбрали место необходимо произвести расчеты и поставить обозначение, где будут устанавливаться крепления. Мы рекомендуем использовать «Уровень», с помощью него можно с легкостью все установить.
Далее делаем все отверстия, если стена деревянная можно использовать дрель, если бетонная соответственно перфоратор.
Вставляем нашу конструкцию, вбиваем дюбеля и вкручиваем кронштейны.
Устанавливаем обогреватель на свое законное место.

Вот и первый этап остался позади, теперь переходим к более сложному.

Механический термостат Ballu BMT 1 подключение

Виды терморегуляторов

Терморегуляторы делятся на механические и электронные. Цена на вторые выше, так как они могут выполнять ряд дополнительных функций. Далее будет рассмотрен каждый вид более детально.

Схема механического терморегулятора.

Механические регуляторы производятся многими компаниями, при этом они мало чем отличаются друг от друга. Почти все модели монтируются на стену врезным или накладным способом, что позволяет их подсоединять к любому типу проводки.

Внутри устройства находится термоэлемент, чувствительность которого определяет точность и цену всего прибора. Стандартная погрешность составляет не более 0,5 °C. Предел регулировки составляет 5-30 °C. Терморегуляторы для ИК обогревателей по принципу своей работы похожи на реле, которые срабатывают при повышении или понижении температуры до заданного значения (имеются входные и выходные контакты, а задача регулятора состоит в их замыкании и размыкании). Работа данного устройства полностью механическая, то есть ему не нужно питаться от стационарной сети 220 В.

Электронные регуляторы отличаются не только наличием жидкокристаллического дисплея и наглядностью работы, но и возможностью программировать работу обогревателя на день, неделю или месяц вперед. То, что на механических устройствах необходимо делать вручную, здесь осуществляется автоматически. Это очень удобно: если вы находитесь на работе или в командировке, то инфракрасный обогреватель может работать на минимальной мощности, периодически прогревая помещение, а нагрев воздуха до комфортного значения можно запустить за 10-20 мин до вашего возвращения домой.

Инфракрасный обогреватель Ballu BIH-0.8. Кировоград

Технические характеристики:

Потребляемая мощность: 0.8 кВт

Минимальная высота установки: 1,8 м

Мин.расстояние при длительном нахождении в зоне обогрева: 0.7 м

Вес нетто: 3,8 кг

Вес брутто: 5,0 кг

Габариты прибора (ШхВхГ): 1190х45х150 мм

Габариты в упаковке (ШхВхГ): 1210х58х170 мм

Инфракрасные обогреватели BALLU BIH-0.8 – современные экономичные отопительные приборы для направленного обогрева. Они незаменимы для локального обогрева рабочих зон в помещениях с высокими потолками или плохой теплоизоляцией, где применение традиционных способов отопления малоэффективно. Возможность локальной установки над местом, где находятся люди, обеспечивает экономичность расхода электроэнергии.

Тепловое излучение инфракрасных обогревателей, подобно солнечному свету, не поглощается воздухом и практически без потерь достигает обогреваемых поверхностей. Тепло передается плотным предметам (пол, стены, мебель), а уже от них – воздуху, что позволяет быстро и равномерно прогревать помещения. Кроме того, более низкая температура воздуха в помещении (при комфортной — на поверхности предметов, пола и стен) создает эффект свежести. Инфракрасные обогреватели работают бесшумно, не перегревают воздух, не создают запаха гари и циркуляцию пыли. А их размещение на потолке позволяет сохранить рабочую зону свободной и предотвратить возможность ожога.

Назначение

Основное: основной и дополнительный обогрев помещений, локальный обогрев рабочих зон в помещениях.

Дополнительное: очистка поверхностей ото льда и снега и поддержание их в таком состоянии, разогрев и сушка материалов.

Сфера применения

Цеха, склады, производственные помещения, строительные, ремонтные, разгрузочные площадки, транспортные узлы и подъезды к ним, теплицы, животноводческие комплексы, зимние сады, хранилища, спорткомплексы, торговые и выставочные центры, магазины, кафе, офисы, частные дома, террасы, беседки и т.д.

Отличительные особенности

Эффективный обогрев помещений с высокими потолками или плохой теплоизоляцией
Возможность локального применения
Комфортный равномерный обогрев
Высокая экономичность расхода электроэнергии
Не сжигает кислород и не создает запаха гари
Установка на потолке сохраняет свободной рабочую зону
Высокоэффективные излучающие панели из специального алюминиевого сплава с продольным рифлением и анодированием (толщина покрытия 25 мкм!)
Двухслойная подкладка из теплоотражающих материалов
Простой монтаж, крепления входят в комплект поставки
Возможность подключения к терморегулятору
Гарантия 2 года.

Подключение регулятора к инфракрасному обогревателю

Для обеспечения качественной работы терморегулятора его следует монтировать в месте, свободном от воздействия любых источников тепла, в том числе и солнечных лучей. Высота места установки должна составлять 150 см от уровня пола. Между стеной и устройством рекомендуется уложить слой теплоизоляционного материала, чтобы предотвратить негативное влияние низких температур на точность работы системы. В каждую комнату необходимо устанавливать отдельное устройство, которое может управлять работой нескольких обогревателей, установленных в данном помещении.

После установки терморегулятора в выбранном месте к нему подключаются провода от инфракрасного обогревателя согласно схеме. При этом некоторые схемы предполагают последовательное подключение обогревателя через терморегулятор, а некоторые – параллельное. Параллельное подключение нескольких обогревателей к одному регулятору показано на рисунке 1.

Все манипуляции необходимо осуществлять при выключенном питании. При этом соединительные провода в комплект терморегулятора не входят, поэтому их следует приобрести самостоятельно. Если токовая нагрузка превышает максимально допустимое значение, которое для механических регуляторов составляет 16 А, а для электронных – 8 А, нужно использовать несколько регуляторов или контактор.

Спрос на инфракрасные системы увеличивается с каждым годом. В основном это связано с тем, что при их работе выделяется тепло, похожее на энергию солнечных лучей. С помощью инфракрасного обогревателя, подключенного через электронный или механический терморегулятор, можно создать комфортные условия для проживания, избежав высушивания воздуха в помещении.

Термостаты ВМТ 1 и ВМТ 2 как подключить

В отличие от радиаторов, инфракрасные обогреватели помогают обустроить отопление на большей площади при гораздо низкой температуре. Это позволяет экономично нагревать современные дома. Чтобы обеспечить тепловой комфорт для пользователей и контролируемую работу напольного оборудования, следует использовать элементы управления. Ниже приведена информация о том, как подключить термостат Ballu BMT 1 и BMT 2, особенностях и преимуществах этих приборов.

Контроль через термостат ВМТ

Тепловой комфорт – это субъективное чувство каждого человека. Это условие, при котором люди выполняют обычную домашнюю работу без излишнего перегрева или переохлаждения. Для регулирования температуры необходимы термостаты, они помогают правильно функционировать инфракрасным обогревателям. ВМТ – это современное электронное устройство с обратной связью, которое поддерживает точную заданную температуру.

Система его управления очень проста и в то же время эффективна – следует установить значение, которого нужно достичь в выбранной комнате. Датчики определяют температуру, а затем включают устройство, чтобы достичь желаемого значения. После этого нагревательные приборы автоматически выключаются. Следующее включение происходит, когда температура начнет падать. Такая система управления экономит электроэнергию – обогреватели работают всего около 4-6 часов в день.

Перед тем как ответить на вопрос, термостат ВМТ 1: как подключить, следует знать, что температура в квартире в значительной степени зависит от расположения обогревателя. Рекомендуется устанавливать его в доступное место, вдали от сквозняков (окна, двери).

Главные преимущества

К основным плюсам терморегуляторов ВМТ относятся:

легкость употребления (просто используйте циферблат, чтобы установить требуемую температуру в комнате);
низкие затраты на покупку и последующее обслуживание.

Таким образом, управление температурой внутри дома позволяет поддерживать достаточный тепловой комфорт и сокращать расходы на отопление.

Перед монтажом

Следует знать, что ответ на вопрос: термостат ВМТ 2 – как подключить, напрямую связан с монтажом Ballu BMT 1

Чтобы безопасно их установить рекомендуется соблюдать меры предосторожности: . перед началом работы выключите обогреватель от сети; используйте провода со стандартными цветами и подходящим поперечным сечением

перед началом работы выключите обогреватель от сети;
используйте провода со стандартными цветами и подходящим поперечным сечением.

Значение цветов проводов:

коричневая фаза – управляющий кабель;
голубая фаза – нейтральный провод N («ноль»);
красная или черная – фазный проводник.

Рекомендуется использовать провода с поперечным сечением 1,5 мм2.

Установка терморегулятора

Несколько слов о том, как подключить термостат Баллу ВМТ 1. Монтаж прибора должен проходить последовательно:

Отодвиньте крышку терморегулятора и выверните винты и заглушки.
В розетке при помощи индикаторной отвертки определяете фазу.
Коричневый провод (фаза) присоединяете к датчику.
К третьему проводу по схеме подключаете один конец обогревателя.
К оставшемуся концу подсоединяете синий провод.
Между третьим и пятым проводом поставьте перемычку.
После промежуточного испытания, в котором прозванивают устройство, чтобы проверить, работает ли терморегулятор, надевается пластиковая коробка.

На рисунке ниже указано как присоединить термостат Ballu BMT 1 согласно схеме подключения. К месту расположения прибора прокладывают проводку, которую подсоединяют к нулю или фазе.

На термостат Ballu BMT 2 схема подключения аналогична приведенной выше, только номера клемм разные. После монтажа прибор соединяют с инфракрасным обогревателем отдельно проведенной линией.

Используемые источники:

https://rozetkaonline.ru/podkljuchenie-i-ustanovka/item/215-ckhemy-podklyucheniya-infrakrasnogo-obogrevatelya-cherez-termoregulyator
https://postroika.biz/16107-kak-podklyuchit-termoregulyator-k-infrakrasnomu-obogrevatelyu.html
https://elektro.guru/elektrika-v-kvartire/kak-podklyuchit-termoregulyator-k-infrakrasnomu-obogrevatelyu.html
https://oventilyacii.ru/otoplenie/podklyuchenie-termoregulyatora-k-infrakrasnomu-obogrevatelyu.html
https://aqueo.ru/otoplenie/teplyj-pol/termostat-vmt-1-kak-podklucit.html
