Как подключить гребенки для водоснабжения в коллекторы правильно

Коллектор водоснабжения: что это, как правильно выбрать и установить?

Коллекторы – изобретение далеко не новое, однако для многих остается чем-то непонятным и сложным. Устройство призвано упростить систему водопровода, сделать грамотный монтаж труб и при этом обеспечить надежную защиту от протекания. Как разобраться с ассортиментом сантехнических устройств и можно ли установить распределяющую гребенку самостоятельно?

Что такое коллектор?

Устанавливая водопровод с нуля или меняя старый, необходимо продумать расположение всех потребителей: унитаза, умывальника, стиральной машины.

В обычной квартире сантехприборов количество варьируется от четырех до десятка. Опытные сантехники рекомендуют своим заказчикам устанавливать коллектор для воды.

Коллектор воды – это своеобразный распределитель, который является важным сантехническим элементом системы холодного и горячего водоснабжения, отопления. Его устанавливают на центральный стояк и скрывают в сантехническом шкафу. Доступ к распределительной гребенке не должен закрываться мебелью или зашиваться наглухо в стену. Однако профессиональные ремонтники придадут инженерному узлу эстетичный внешний вид.

Устройство коллектора и принцип действия

Непосредственная функция коллектора в системе водоснабжения — распределение одного водяного потока на несколько одинаковых по давлению потоков.

В продаже есть гребенки с двумя, тремя и четырьмя выходами. При необходимости  большего количества ответвлений, распределители соединяются между собой. Таким образом собирается коллектор водоснабжения на необходимое количество отводов.

Коллектор подключается непосредственно к стояку. На двух противоположных сторонах устройства предусмотрено резьбовое соединение (с одной стороны внутренняя резьба, с другой — наружная) для подключения к магистрали и соединения гребёнок между собой.

На свободный конец коллектора устанавливается заглушка или дополнительный сантехнический прибор, например, мембранный гаситель гидроударов.

Диаметр вводного отверстия на 20-40% больше, чем выходных. Например, на стандартном коллекторе, для монтажа водопровода в квартире, диаметр вводного отверстия —  3/4 дюйма, выходных — 1/2 дюйма.

На выходных отверстиях могут быть установлены как шаровые краны, так и вентиля, позволяющие не только открывать и закрывать водяной поток, но и регулировать мощность потока на этом участке.

Для чего нужен коллектор?

Система водопровода с разделителем и отдельным подводом трубы к каждому потребителю обойдется дороже, чем классическая разводка. Стоит ли переплачивать за коллектор на воду и отопление?

• Устройство используется для регулировки давления воды в квартире. В стандартной разводке нередко снижается напор в открытом кране, если кто-то откроет другой кран или смоет унитаз. Это грозит не только дискомфортом, но и ожогами из-за слишком горячей воды, которая вдруг начинает литься. Продуманный диаметр коллектора позволяет избавиться от проблемы с давлением. Сколько бы не было открыто кранов в квартире, напор воды остается неизменным.
• На каждом выходном отверстии предусмотрены краны, которые позволяют регулировать подачу воды по ветке. Если ведется ремонт смесителя, не обязательно полностью отключать подачу холодной и горячей воды из стояков. Достаточно переклыть только определенную ветку.
• Отсутствие стыков и тройников, вмонтированных в стену, сводит к минимуму риск возникновения протечек. Если кран или фитинг выходит из строя, его легко заменить, разобрав коллекторную систему в шкафчике. Облицовка в санузле не пострадает.
• При необходимости дополнить систему водоснабжения еще одним потребителем, не придется переделывать всю разводку. Подключение обойдется недорого и не потребует больших временных затрат.

При коллекторном монтаже водопровода возрастает его стоимость. Количество трубы к коллектору, будь то, металлическая, металлопластовая, полипропиленовая или из сшитого полипропилена,  по сравнению в тройниковой разводкой, увеличивается в 8-10 раз. Однако современные трубы, особенно металлопластиковые и полипропиленовые, стоят не очень дорого, поэтому такая система доступна большинству жителей.

Классификация коллекторов

Разделительные гребенки для водоснабжения отличаются и своей конструкцией, и материалами. Перед тем, как выбрать коллектор, изучите весь ассортимент, представленный на рынке.

Разделители производятся из разных материалов:

• Нержавеющая сталь обладает устойчивостью к коррозии, огню и высокой температуре. Вес коллектора из нержавейки небольшой, что позволяет легко закрепить его к стене. Это абсолютно безвредный материал, который придает изделию привлекательный внешний вид.
• Латунь – невероятно прочный металл, который не боится коррозии, высокой температуры. Гребенки из латуни отличаются высокой ценой, однако гарантируют максимальную прочность.
• Разделители из полипропилена не боятся ржавчины, отличаются небольшим весом.

Коллектор из полипропилена.

Некоторые мастера могут сделать коллектор своими руками из полипропиленовых труб, ни чем не уступающий по качеству фабричной продукции.

Коллекторы отличаются способами крепления труб. В зависимости от материала используемых труб подбирается модель гребёнки.

Разделительные гребенки отличаются количеством отводов. Минимум – 2 выхода, максимум – 6. Отводы, которые на данный момент не используются, можно закрывать заглушками. Если необходимо сделать больше 6 выходов, несколько коллекторов соединяются между собой.

Товары на рынке

В каталогах аксессуаров для коллекторной водопроводной системы предусмотрено большое разнообразие не только гребенок, но и их комплектующих.

• Разделители без кранов стоят гораздо дешевле. Они позволяют собрать такое устройство, которое будет максимально подходить к объекту. Такой вариант предпочтителен, так как позволяет легко заменить только вышедший из строя кран. В то время как цельная конструкция потребует полной замены.
• Устройства с запорной арматурой значительно упрощают монтаж коллектора водоснабжения. Они  упрощают сборку узла — нет необходимости в установке кранов.
• Принадлежности позволяют адаптировать систему в соответствии с пожеланиями: вентили, насосные группы, заглушки, клапаны, кронштейны, муфты, оконечники, сервоприводы, штуцеры.
• Отдельно продаются коллекторные шкафы, которые монтируются в стену и обеспечивают эстетичный внешний вид, а также доступ к инженерному узлу.

Как установить?

Перед тем, как установить водораспределительный узел для холодного и горячего водоснабжения, дайте точный ответ на следующие вопросы и предусмотрите следующие моменты:

• Сколько потребителей воды на объекте? Количество отводов коллектора должно совпадать или быть чуть больше, чем потребителей. Лишние отводы закрываются заглушками.
• Какой тип труб будет использоваться для монтажа водопровода? Необходимо приобрести устройства предназначенные, именно, для труб из выбранного материала.
• Заранее прикиньте положение всех инженерных элементов в пространстве сантехшкафа (можно сделать разметку на стене). Учтите что, перед распределительной гребенкой устанавливаются счетчик и фильтр для воды. Удобное расположение всех приборов облегчает проведение профилактических и ремонтных работ.
• Приобретите надёжное крепление — плохо закреплённый распределительный узел может привести к разгерметизации соединений и повреждению трубопровода.
• Перед монтажом убедитесь, что под рукой есть все необходимые расходники: уплотнительный материал, прокладки, переходники.

Монтаж водораспределительного узла происходит в следующей последовательности:

1. Установите вводную запорную арматуру на стояк водоснабжения.
2. Установите счетчик, фильтр и обратный клапан.
3. Подключите коллектор и надежно зафиксируйте его на стене
4. Смонтируйте водопровод к каждому потребителю. Зафиксируйте трубы при помощи креплений.

Такой алгоритм работы позволит избежать ошибок. Независимо от того, нужен коллектор для водоснабжения или отопления, его монтаж одинаков. Такая разводка требует больше времени, мастерства и денежных затрат, однако окупается быстро и обеспечивает комфорт в дальнейшем использовании. Коллекторы уместны не только в коттеджах и больших домах, но и в квартирах.

Статья размещена в рубрике|подрубрике

Тройниковая или коллекторная разводка труб водоснабжения в квартире будет лучше? Для того, чтобы ответить на этот вопрос, следует не только тщательно изучить принцип монтажа в обоих случаях, но и оценить плюсы и минусы каждого варианта. Сравнение особенностей монтажа и эксплуатации с условиями конкретного объекта (дома или квартиры) позволит сделать оптимальный выбор. Важность выбора нельзя недооценивать – от него зависит удобство использования систем водоснабжения (горячего и холодного), долговечность и ремонтопригодность коммуникаций.

Тройниковая схема и ее особенности

Технически тройниковая схема разводки водоснабжения в квартире является последовательным соединением – от стояка отходит одна труба, к которой при помощи тройников подключается сантехническое и другое водопотребляющее оборудование.

Плюсами такой системы являются:

• экономичность (при последовательном подключении требуется минимальное количество труб),
• простота монтажа.

Тройниковая схема разводки водопровода в квартире имеет и свои недостатки:

• большое количество соединений и последовательное подключение затрудняют поиск протечек,
• всегда существует риск появления перепадов давления в системе и снижения напора в наиболее удаленных от стояка точках при одновременном включении нескольких кранов,
• при необходимости выполнения ремонтных работ потребуется полное отключение водоснабжения, что представляет собой определенное неудобство,
• установка тройников не всегда удобна в условиях небольшого пространства.

Тройниковые схемы водоснабжения рекомендуют выбирать для небольших квартир. При небольшом количестве точек потребления и их нахождении близко друг к другу многие недостатки становятся менее актуальными – согласовать водопотребление в этом случае значительно проще, а значит, риск снижения давления минимизируется.

При монтаже тройниковой схемы тройники часто скрываются в стенах или под полом, что усложняет осмотр коммуникаций, а при ремонте неизбежно приводит к повреждению отделки.

Коллекторная схема

Коллекторная разводка труб водоснабжения в доме дает возможность подключения большого количества точек потребления, в том числе, и на удалении от стояка. Коллекторная схема представляет собой параллельное подсоединение – к коллектору каждый элемент (кран, душ, унитаз, биде и пр.) подсоединяется при помощи индивидуального отвода, снабженного вентилем.

Достоинствами коллекторной схемы являются:

• постоянство давления вне зависимости от количества включенных сантехнических приборов,
• легкое обнаружение неисправностей на каждой отдельной линии,
• высокая надежность коммуникаций, обусловленная небольшим количеством соединений в системе,
• возможность перекрыть воду на требующей ремонта линии и сохранить возможность в это же время использовать другие линии (например, во время ремонта душа можно мыть посуду, умываться и т.п.),
• линии подключения коллекторной разводки легко маскируются в коробах, нишах и т.п., обеспечивая привлекательность внешнего вида помещений.

Коллекторная разводка труб водоснабжения в квартире имеет и свои недостатки:

• для ее реализации требуется большее количество труб,
• монтаж параллельных подключений более сложный (в том случае, если вы планируете выполнять его не самостоятельно, а с привлечением специалистов, сложность напрямую влияет на стоимость услуг).

Коллекторная разводка труб водоснабжения в квартире позволяет оптимизировать работу каждого прибора, входящего в ее состав. На индивидуальные отводы легко можно поставить фильтры или регуляторы давления в соответствие с характеристиками водопотребляющего оборудования и его требованиям к условиям эксплуатации.

Монтаж по коллекторной схеме

Принцип организации коллекторных систем

Коллекторная разводка водопровода в квартире своими руками выполняется по следующему принципу – центральная ветка не имеет отводов, а соединяется с коллектором, к которому, в свою очередь подсоединяются линии подачи для каждого прибора. При монтаже отопительных систем коллекторы устанавливаются в специальных шкафах (при реализации схемы для домов в несколько этажей коллекторы устанавливаются на каждом этаже).

Аналогичным образом монтируются системы холодного и горячего водоснабжения. В квартирах коллекторы водоснабжения удобно устанавливать за смывным бачком в туалете. Коллекторный принцип подачи воды или теплоносителя также называют лучевым, и он имеет свои особенности для систем водоснабжения и отопления. Эти нюансы заслуживают пристального внимания.

Монтаж коллекторного водоснабжения

Место соединения коллектора с центральной трубой оснащается шаровым краном для возможности общего отключения водоснабжения. Вентиль дополняется фильтром предварительной (грубой) очистки, задерживающим крупные нерастворимые включения, способные повредить остальное оборудование.

Если следовать по ходу течения воды, после фильтра грубой очистки должен находиться прибор учета расхода жидкости (счетчик), а после него – еще один фильтр, удаляющий менее крупные (по сравнению с первым) включения.

Следующий элемент грамотно спроектированной системы разводки труб водоснабжения в квартире – обратный клапан, который предотвращает обратный ход жидкости из коллектора в центральную трубу при снижении давления подачи воды.

На заметку: Нужно отметить, что установка вышеуказанного оборудования в начале трубопровода также необходима и при последовательной схеме разводки труб водопровода в квартире.

Только после перечисленного выше оборудования осуществляется соединение с коллектором. Каждый отвод коллектора снабжается собственным краном для отключения водоснабжения ветки.

При выборе и установке коллектора одним из определяющих факторов является количество точек водопотребления. Оно должно соответствовать количеству отводов, а для возможности подключения в дальнейшем дополнительного сантехнического оборудования следует выбирать коллекторы с большим количеством отводов. Те из них, которые до определенного момента не задействуются в системе, снабжаются заглушками.

Если в дом или квартиру заходят центральные ветки и холодного, и горячего водоснабжения, монтаж разводки водоснабжения в квартире коллекторного типа в обоих случаях идентичен. Если имеется только центральное холодное водоснабжение, один из отводов коллектора ХВС направляет жидкость на водонагревательный прибор, откуда нагретая вода поступает в отдельный коллектор – для разводки горячего водоснабжения.

Читайте также:Проточные фильтры для воды и их виды.

Проект лучевого водоснабжения должен учитывать не только количество точек водопотребления, но и расстояние от коллектора до каждого из них. Оптимальной точкой установки коллектора является место, наиболее близкое к максимальному количеству точек потребления, чтобы расстояния были примерно одинаковыми, а для отводов не требовалось слишком много труб.

Совет: Разводка водопровода в квартире полипропиленом многими специалистами называется оптимальным вариантом – материал долговечен, устойчив к внешним воздействиям и удобен в монтаже.

О том, как провести монтаж водопровода из полипропиленовых труб своими руками, читайте в отдельной статье сайта.

Описание видов фильтров предварительной очистки находится здесь.

Если вам предстоит выбрать водонагреватель, то рекомендуем прочитать этот материал. В нем вы найдете сравнительный анализ накопительных и проточных нагревателей воды.

Коллекторное отопление

Коллекторная схема отопления реализуется следующим образом:

1. Подающий штуцер котла соединяется с напорным трубопроводом, который подает теплоноситель к коллектору №1.
2. Отводы первого коллектора соединяются с верхними штуцерами радиаторов, установленных в доме.
3. Рядом с коллектором №1 монтируют второй коллектор, отводы которого соединяются с нижними радиаторными разъемами.
4. Коллектор №2 подключают к нагнетательному насосу, а его, в свою очередь, — к принимающему штуцеру котла.
5. В самом высоком месте схемы в нее врезается расширитель, соответствующий схеме отопления (открытая или закрытая).

При наличии центрального водоснабжения и отопления схема коллекторной разводки отопительных приборов реализуется аналогично, за исключением отсутствия в ней котла, расширителя и насоса.

Для эффективности работы системы важно правильно выбрать место установки коллектора. Оптимально расположить его в геометрическом центре дома, от него расстояния до всех радиаторов, размещающихся, как правило, под окнами, будут примерно одинаковыми.

Добавьте страницу в закладки!Коллекторная разводка водыPosted on 29.10.2012 in Водоснабжение, Разводка воды, Сантехника

Если затевается капитальный ремонт, или строится санузел с нуля, то есть смысл присмотреться к коллекторной разводке воды.

1. Разводка на тройниках — экономично
2. Разводка коллектором — практично

Разводка труб коллектором.

Монтаж может осуществляться как открытый так и скрытый.

Преимущества коллектора:

2. Надёжно От коллектора до потребителя идёт одна цельная труба без соединений. В случае качественной трубы, течь в зашитых стенах исключена.  (хотя если при тройниковой разводке соединения были например из полипропилена (пайка) то теч так же невозможна)

3. Отсутствие перепадов давления В случае коллекторной разводки и наличии рабочего давления, практически полностью отсутствуют перепады давления при использовании например двух раковин одновременно.  Мало того, в каждый потребитель можно ограничить подачу воды. Правда, если установлен коллектор с вентильными краниками. Ограничить подачу воды можно например на унитаз, если давление в системе слишком мало. А то что унитаз будет набираться в 2 или 3 раза медленней чем при полном открытии — ни на что не повлияет.

Недостаток:

1. Дорого Развести воду с помощью коллекторов на порядок дороже по материалу и по работе если вы будете приглашать мастера. Сюда стоит прибавить стоимость самих коллекторов, дополнительный метраж труб и самое важное, необходимо предусмотреть место, где это всё разместить.

Вот так выглядит коллекторная разводка в новом санузле частного дома. Трубы в последствии были зашиты.

В этих коллекторах, мы имеем возможность только открыть или закрыть отвод. Регулировка такими краниками, ни к чему хорошему не приведёт.

Чего не скажешь о коллекторах с вентильной и регулировочной запорной арматурой.

•
•

•
•

Коллектора бывают на 2,3 и 4 отвода. Других мне встречать не доводилось. Из имеющихся на рынке и собираются коллектора на нужное количество выходов. Например как на следующем фото составляется коллектор на 5 выходов. 3+2

Соединяются они между собой посредством резьбы. Уплотняются либо резиновой прокладкой как на фото выше (в конце резьбы имеется резиновое уплотнительное кольцо) — либо другими уплотнителями, например льном.

Коллекторы могут быть разные. С запорной арматурой и без неё. С вентильными кранами и с шаровыми. Под резьбу или под евроконус.

•
•

•
•

Абсолютно не имеет значения какой трубой вы будете разводить воду, коллектор подойдёт под все типы труб.

Самое главное не экономить при покупке коллектора. Если в средствах ограничены, то отдайте предпочтение тройниковой разводке, чем покупать некачественные коллектора, которые в последствии могут потечь.

Пример уставшего коллектора на обжимных фитингах :

Если смотреть справа налево, то видно небольшое отверстие на втором отводе и между третьем и четвёртым.

Коллектор был заменён на новый составной из 2-х частей с обжимными евроконусами под МП.

•
•
•
•

•
•
•
•

Перед прокладкой труб от коллектора, стоит хорошенько подумать о том, чтобы трубы не проходили в местах, где потенциально возможно бурение стен и полов для установки стен или приборов.

Вот на примере этого снимка можно увидеть, что трубы не все рядом, а разделены группами. Это предусмотрены места на стене, где должна быть закреплена инсталяция для подвесного унитаза.

В последствии при чистовой отделке, коллектор спрятан в специальный люк. Скрыт от посторонних глаз. (другой объект)

Посмотрим что скрывается за этой дверцей:

Если посмотреть поближе, то видно, что каждый отвод подписан и его можно в любой момент перекрыть. Удобный доступ к кранам, к фильтрам и счётчикам.

Здесь коммуникации спрятаны в стене за унитазом. Отчётливо виден люк.

В этом случае люк вовсе незаметен:

Но если знать как открыть, то получаем удобный доступ ко всем коммуникациям.

Как видно из фото и описания следует сделать вывод: если вы планируете дорогой или капитальный ремонт и позволяют средства, то коллекторная разводка будет лучшим другом при обслуживании ваших коммуникаций.

Дополнения от 21.11.12:

Стоит отметить, что помимо металлических коллекторов, есть ещё и пластиковые. Например из полипропилена:

Либо коллектора для сшитого полиэтилена:

Системы водопровода

Вступление

Комплект устройств при помощи, которых вода поступает в помещение из наружного источника воды и распределяется по трубопроводам к водозаборным устройствам, называется схема водоснабжения. Схемы водоснабжения квартиры или дома могут выполняться в трех вариантах:

1. последовательная или тройниковая;
2. веерная или коллекторная;
3. смешанная (последовательная и параллельная в одном помещении).

Подробно о схемах водоснабжения квартиры вы можете почитать в статье: Способы разводки водопровода в квартире. В этой статье я разберу подробно веерную иначе коллекторную схему водопровода.

Что такое коллекторная схема водоснабжения

Коллекторная схема водоснабжения это разводка (прокладка) водопроводных труб от единого распределительного устройства к каждому потребителю воды (сантехническому устройству) квартиры независимо друг от друга. При этом каждый прибор можно отключить от воды независимо .

При этом нужно понимать, что в квартире по сути два водопровода. Один для холодной воды (ХВС) и второй для горячей (ГВС).

Устройство, от которого протягивается водопровод, называется коллектор. В схеме водоснабжения квартиры их должно быть, как минимум, два, для холодной и горячей вод.

Устанавливаются коллектора после системы водопроводного ввода квартиры в специально сделанных сантехнических шкафах.

Преимущества и недостатки коллекторной системы водоснабжения

К несомненным преимуществам коллекторной схемы водоснабжения я бы отнес

• Удобство обслуживания системы водоснабжения. Можно отключить любой прибор независимо от других.
• Возможность подключения новых бытовых приборов с подводкой трубопровода без разбора существующей схемы водоснабжения.

К недостаткам коллекторной схемы, можно отнести, увеличенную цену сантехнических монтажных работ и расход большего количества материалов, так как к приборам нужно подводить отдельный трубопровод.

Также, качественную разводку водопровода по коллекторной схеме можно сделать, только во время капитального ремонта квартирного санузла.

Чертеж коллекторной схемы водоснабжения

На рисунке ниже приведена схема водоснабжения по коллекторной схеме. Это общий распространенный вариант, предложенный для примера.

Коллекторная схема разводки водопровода:

1 ,3 Шаровые краны на полотенцесушитель;

2 Шаровой кран на перемычку байпас;

4 Главный он же, аварийный шаровой кран на горячую воду;

5 Фильтр грубой очистки;

6 Счетчик учета;

7 фильтр тонкой очистки с латунной сеткой 100 мкм;

8 Редуктор давления, для домов без подкачивающих насосов;

9 Коллектор;

1О Главный, аварийный шаровой кран на холодную воду.

Что такое коллектор

Коллектор иначе гребенка это сантехническое устройство, имеющее один ввод и несколько выводов. На каждом выводе установлены регулирующие вентиля, для изменения и отключения потока водоподачи. К коллекторам можно присоединять медные, стальные, полимерные, металлопластиковые водопроводные трубы.

Выпускаются коллектора с возможностью подключить подачу воды с двух сторон. В процессе монтажа один ввод заглушается.

Выпускаются коллектора с различным количеством выводов. Наиболее распространены на 2,3,4,5,7 выводов. Фирмы производители самые разнообразные. В зависимости от фирмы разница цена и качество коллекторов. Из дорогих и надежных можно назвать фирму Valtex.

Принцип работы коллекторной схемы водоснабжения

Принцип работы коллекторной схемы водоснабжения очень прост. Вода под давлением поступает в коллектор и распределяется через отходящие выводы. Каждый вывод коллектора имеет свой регулирующий или отсекающий вентиль.

Отсекающие вентиля коллектора, теоретически, не регулируют напор подачи воды в систему водопровода квартиры. Вода полностью перекрывается за пол-оборота. Такие вентиля рассчитаны, где-то на 4000 циклов, отключении, включения.

Регулирующие вентиля могут регулировать подачу воды, как кран в смесителе. Очень удобная вещь, особенно если в вашем доме сильный напор воды. Расчитаны на 8000 циклов.

Еще несколько плюсов коллекторной системы водоснабжения

Каждая труба водопровода, сделанная по коллекторной системе водоснабжения имеет всего два соединения труб и сантехнической арматуры. Одно у коллектора, второе у сантехприбора. Это позволяет произвольным образом планировать трассировку водопровода . Для прокладки водопровода можно без опасения замуровывать водопроводные трубы в стены или пол, что значительно улучшает интерьер ванной и санузла.

Еще одно. При коллекторной разводке, напор воды у каждого прибора не зависит от того включены другие потребители или нет. Например, напор в душе не зависит, работает стиральная машина или нет и т.п.

Несколько примеров схем коллекторной системы водоснабжения

Для примера приведу одну квартиру с двумя вариантами монтажа коллекторной системы водоснабжения. На схеме серым выделен узел водопроводного ввода в квартиру, желтым цветом отмечен коллекторный узел.

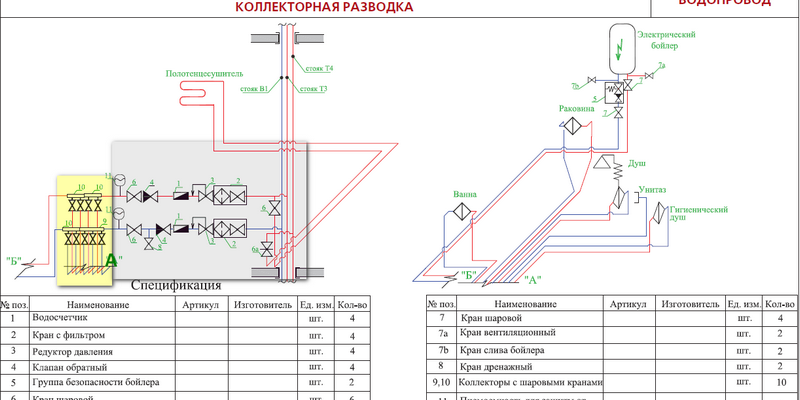

Общая схема водопроводной разводки в квартире с двумя санузлами:

Эту схему можно следующим образом . На схемах №1 и №2 вы видите аксонометрическую схему коллекторного водопровода для двух санузлов квартиры и кухни. Желтым цветом выделены коллекторные узлы, серым цветом выделены водозаборные узлы квартиры.

В следующих статьях я опубликую Шесть Проектов коллекторной системы водоснабжения для одной квартиры и шесть проектов тройниковой разводки водопровода для одной квартиры.

Один вы видите чуть выше. Второй пример здесь. Это Монтажная схема водоснабжения санузла по тройниковой (последовательной) схеме, медными трубами на обжимных фитингах.

Фотоальбом смонтированных коллекторов

•

©Elesant.ru

Другие статьи раздела: Водопровод

<index>

Коллекторная разводка лишена недостатков традиционной схемы с использованием Т-образного разветвителя. Коллектор для водоснабжения обеспечивает сохранение равномерного давления в трубах и упрощает замену вышедших из строя деталей.

Коллектор водоснабжения.

Что такое коллектор?

Устройство представляет собой технический элемент системы водопровода, обеспечивает смешивание воды из разных веток или подает воду для разводки к нескольким точкам. Коллектор разделяет струю воды на несколько потоков, имеющих равную мощность. Является распределительным механизмом, который монтируют на центральный стояк.

Устройство коллектора и принцип действия

Коллектор имеет форму цилиндра, по сторонам которого просверлены отверстия. На гребенку устанавливаются перекрывающие устройства для регулирования напора водяного потока. С торцевой стороны расположено входное отверстие, диаметр которого крупнее. К нему поступает вода из источника водоснабжения.

На 2 сторонах устройства – внутренняя и наружная резьба. С помощью резьбового соединения прибор подключается к магистрали, при необходимости – к другому коллектору. По бокам фиксируются подводки, ведущие систему к разным точкам потребления. Данную систему называют параллельной.

На конец устройства в разных случаях ставится гаситель ударов или заглушка.

Распределительная гребенка может иметь от 2 до 4 выходов. Для подачи воды к большому количеству точек несколько коллекторов соединяют, а на оставшиеся отверстия ставятся заглушки.

Для чего нужен коллектор?

Устройство выравнивает параметры системы. Коллекторы для водопровода выполняют следующие функции:

1. Регулируют давление. В тройниковой разводке часто снижается напор воды при одновременном использовании водоснабжения несколькими потребителями. Коллекторная система позволяет избежать этого, напор и температура воды в кранах неизменны.
2. Во время проведения ремонтных работ или замены смесителя исчезает необходимость перекрытия водообеспечения по всему стояку. На выходных отверстиях коллектора монтируются краны, регулирующие каждую ветку.
3. Разводка исключает наличие вмонтированных в стену соединений. Благодаря этому снижается вероятность протечек. При выходе из строя фитингов и кранов их замена не повлечет порчу облицовки.
4. При необходимости ввести дополнительную разводку не нужно менять всю проводку. На подключение уходит мало времени, не требуется покупка дорогих деталей.

Распределители обладают хорошими гидравлическими характеристиками, не подвергаются коррозии и могут устанавливаться без специальной прокладки. Преимуществами параллельной системы водоснабжения являются стабильность, практичность, изолированность каждого подключения и возможность регулировки технических норм.

Высокая стоимость разводки – единственный недостаток системы.

Классификация коллекторов

Распределительные устройства отличаются материалом корпуса и деталей и способами крепления. Это важно учитывать при подборе, т.к. не все изделия подойдут к пластиковым трубам.

Существуют следующие разновидности коллекторов:

1. Стальные (изготавливаются из нержавеющей стали). Устойчивы к огню и высоким температурам. Изделия отличает аккуратный внешний вид и легкий вес, коллектор легко крепится на стене.
2. Латунные (иногда – никелированные). Имеют высокую стоимость, но обладают прочностью. Не ржавеют и не портятся от высоких температур.
3. Полипропиленовые. Отличаются легкостью и устойчивостью к коррозии.

По способу фиксации устройства классифицируются следующим образом:

• с евроконусом;
• резьбовые;
• с компрессионными фитингами, позволяющими прочно соединить пластиковые или металлопластиковые трубы;
• с фитингами для труб из пластика под пайку;
• комбинированные.

  Латунные коллекторы для разводки водоснабжения.

Также коллекторы выпускаются в 2 цветовых вариантах для установки на горячую и холодную воду. Устройства делят по количеству выходных отверстий.

Товары на рынке

В зависимости от материала стоимость изделий составляет от 400 до 2500 руб. Коллекторные группы на 200-300 выходов могут стоить 10000-40000 руб.

На рынке представлены модели разных производителей, к популярным относятся:

• Watts;
• Uponor;
• Giacomini;
• APC;
• Luxor;
• Fado;
• Caleffi;
• Valtec;
• Bianchi.

В магазинах представлены не только гребенки, но и комплектующие. Изделия без кранов экономичны. Они используются для установки индивидуальной разводки, дают возможность подобрать подходящие детали. Приобретение изделия с запорной арматурой облегчит процесс установки. При сборке узлов исчезает необходимость монтажа вентилей.

Для адаптации устройства к системе дома приобретаются комплектующие. К ним относятся вентили, клапаны, насосные группы. Необходимы механические приводы, заглушки и патрубки.

Для монтирования в стену и сохранения эстетичного вида используются коллекторные шкафы.

Как установить?

При установке параллельной разводки в квартире главная ветка не имеет отводов, фиксируется к распределителю, к которому подводятся линии подачи.

Необходимо приобрести инструменты для монтажа гребенки. Процесс включает несколько этапов:

1. В местах крепления гребенки с главной веткой устанавливаются шаровые краны. Это необходимо для изоляции от общего водоснабжения.
2. Устанавливается фильтр грубой очистки. Данная мера предотвратит при циркуляции по трубам грязной воды попадание крупных частиц в приборы.
3. Устанавливаются приборы учета.
4. После установки счетчиков можно ставить приборы тонкой очистки (не обязательно).
5. Монтируется обратный клапан, необходимый для исключения обратного хода воды из распределителя в стояк при падении мощности потока.
6. В частном доме рекомендуется поставить редуктор давления. При излишнем напоре лишняя жидкость будет сбрасываться в канализацию.

Затем монтируются коллекторы: отдельно на стояки холодной и горячей воды. Каждый отвод снабжается вентилем. Определяющий момент – количество точек потребления, соответствующий количеству отводов. При наличии только холодного водоснабжения отвод гребенки направляет воду к нагревающему устройству. Из водонагревателя жидкость движется в другой коллектор для распределения горячего водоснабжения.

Возможна скрытая установка коллектора благодаря отсутствию соединений между устройством и другими приборами. При выполнении скрытого монтажа трубы с холодной водой прячутся в специальный рукав из полиэтилена (вспененного). Расстояние обеспечит возмещение температурного расширения.

Если в системе водообеспечения кроме радиаторов отопления присутствуют контуры для обогрева пола, то в соединениях рекомендуется устанавливать узлы подмеса. Вода будет изолированно циркулировать по контуру с более низкой температурой, узел обеспечивает добавление горячей воды по мере остывания пола. Однако монтаж узла не производится, если система состоит только из подогрева полов. Арматуру с механическими приводами фиксируют на обратный коллектор.

Если контуры при подключении к одному распределителю отличаются длиной, возникает необходимость в установке балансировочного расходомера. Способность пропускать воду регулируется вращением кольца. Точный расход виден на окошке со шкалой.

Необходимо учитывать отдаленность точек от распределителя. Рекомендуется выбирать место установки, приближенное к наибольшему числу точек. Если соблюдать равное расстояние до точек, для разводки не потребуется большого количества труб.

При установке разводки водообеспечения в регулирующей арматуре необходимости нет, т.к. достаточно запорной. Устройства монтируются в углублениях стен, расположенных в сухих помещениях. Часто устройство располагают в туалете. Рекомендуется устанавливать устройства в специальных шкафах.

</index>Используемые источники:

• https://santech-info.ru/vodosnabzhenie/kollektor-vodosnabzheniya-chto-eto-kak-pravilno-vybrat-i-ustanovit.html
• http://okanalizacii.ru/santeh_vodoprov/vnutrennij/kollektornaya-razvodka-trub-v-kvartire.html
• http://dretun.ru/hardworking/grebenka/
• https://elesant.ru/sistemy-vodoprovoda/kollektornaja-skhema-vodosnabzhenija
• https://vodasovet.ru/vodoprovod/kollektor-vodosnabzheniya
