Как подключить алюминиевый радиатор отопления?

Многие домовладельцы не довольны эффективностью отопления своей квартиры. Особенно остро этот вопрос встает во время сильных холодов. Иногда плохой обогрев связан с износившимся радиатором. В этом случае проводят замену отопительной конструкции на более производительное и мощное оборудование. Сегодня в продаже имеются керамические батареи отопления, биметаллические и алюминиевые радиаторы. Но самыми надежными и долговечными остаются все же чугунные модели. Если же батарея находится в отличном состоянии, менять ее нецелесообразно. В этом случае можно добавить секции к радиатору. Тому, как нарастить батарею отопления, посвящена данная статья.

Какие есть схемы подключения батарей?

На данный момент схем подключения радиаторов существует несколько.

Специалисты утверждают, что неправильно выбранная схема может привести к тому, что 50% тепла будет потеряно.

Если дополнительные секции присоединены неправильно, система будет прогреваться неравномерно. А малейшая ошибка, дефект может стать причиной протечек и прорывов. Поэтому важно знать, как правильно соединить батареи отопления, и выполнять работу аккуратно и внимательно.

Способы соединения радиаторов приведены ниже:

1. Последовательное соединение. В работе задействуется лишь одна труба;
2. Параллельное. В работе используются две трубы. Батареи при этом подсоединяются друг к другу через верхний и нижний отвод;
3. Соединение насквозь. При этом теплоноситель не задерживается через батареи, а течет через систему обогревателя.

Надо отметить, что последовательное соединение радиаторов отопления является самым надежным и экономически оправданным. Самый легкий в реализации метод – провести один общий канал подачи теплоносителя.

Что потребуется для наращивания батареи?

Перед тем, как подсоединить радиатор отопления, надо рассчитать, сколько секций нужно установить для более эффективного обогрева помещения. И закупить необходимое количество дополнительных секций. Лучше выбирать чугунные.

Также перед тем, как правильно соединить радиаторы отопления, следует подготовить все необходимые инструменты, закупить некоторые материалы:

• трубный ключ;
• радиаторный ключ;
• ниппели для систем отопления;
• боковые пробки для радиаторов с правой и левой резьбой;
• межсекционные прокладки для радиаторов;
• паронитовые прокладки;
• наждачная бумага.

Как провести соединение батареи?

Не разбираясь в том, как соединить батареи отопления, не зная принципа работы отопительной системы, правильно нарастить радиатор не получится.

Подготовительные работы

Первым делом надо провести подготовительные работы. Сюда относится демонтаж радиатора. Нужно снять секции, которые планируется нарастить.

Батарею надо почистить, убрать ржавчину, пыль и грязь.

Следует осмотреть отверстие с резьбой, которое соединяло конструкцию с трубой. Тут могут быть наросты. Их надо удалить при помощи наждачной бумаги. В противном случае межсекционная прокладка установлена будет негерметично. А это может привести к тому, что отопительная система будет течь.

Присоединение секций

Дальше проводится присоединение секций. Соединяемые секции плотно приставляют к батарее. Делают прокладку. При помощи радиаторного ключа измеряют расстояние до ниппеля. На отмеченную длину вставляют ниппель в батарею. Трубным ключом прокручивается радиаторный ключ. Потом ниппель заворачивается на две противоположные секции. Делают 3 оборота радиаторным ключом. Аналогичные действия проделываются с нижней частью батареи.

Далее берутся паронитовые прокладки и боковые пробки и устанавливаются в батарею. При этом используют трубный ключ. Главное затянуть очень крепко, чтобы создать надежную, герметичную конструкцию. Секция присоединена к радиатору. Аналогичным образом проводится подсоединение остальных секций.

Крепление радиатора к стене

После того, как все дополнительные секции присоединены, проводится монтаж радиатора к стене. Для этого устанавливают крюки на уровне расположения батареи. Вешается конструкция. Все места соединений фиксируют при помощи фитингов. Делают затяжку гаечным ключом. Все места соединений обрабатывают герметиком. Последнее время в продаже появились специальные клейкие ленты для труб.

Проверочные работы

Полученная конструкция одним концом вставляется в трубу, а другим – в батарею. Места соединений закручиваются плотно гаечным ключом. Когда монтаж фитинга завершен, проводится гидроизоляция.

После того, как сборка батарей отопления завершена, систему осматривают на наличие дефектов. Если все в порядке, проводится пробный пуск теплоносителя. Первый раз вода пускается под пониженным давлением. Это позволяет обнаружить, где соединение некачественное и дает течь. При обнаружении подтеков воду выключают и начинают работу по устранению проблемы. Второй раз теплоноситель пускается под нормальным давлением.

После того, как подсоединить батарею отопления удалось, надо дать радиатору поработать несколько часов. И спустя это время проверить состояние труб, фитингов, батарей.

Какую схему соединения батарей выбрать?

Так как между собой соединить радиаторы отопления можно по разным схемам, рассмотрим, какая из них является более удобной и эффективной.

Последовательное соединение радиаторов используется чаще всего. Поскольку обеспечивает высокий уровень надежности. Требует минимального обслуживания. Технические затраты небольшие. По такой схеме можно подключить до четырех батарей. Отопительный прибор подключается в систему снизу. При провисании радиаторов, труб, необходимо поставить распорки.

Единственный минус при подключении батарей по такой схеме – большие потери тепла. Когда вода попадает в верхнюю часть системы, батарея остывает примерно на 7 градусов. Последние радиаторы обогревать квартиру будут хуже. Разница температур ближней и дальней батареи может достигать 18 градусов. Таким образом, помещение прогреваться будет неравномерно. Но данную проблему можно решить – поставить дополнительный электрический котел.

<index>

Сборка новой системы отопления проводится с учетом мощности всех приборов. При правильных расчетах радиаторы и трубопровод подают нужное количество тепла. Но если не учитываются теплопотери из-за больших окон, проемов дверей или малого утепления дома, приходится наращивать секции батарей. Качественные радиаторы отопления позволяют не только дополнить, но и убрать элементы. Рассмотрим, как соединить биметаллические радиаторы между собой, что потребуется для выполнения работ своими руками.

Когда приходится наращивать секции радиаторов отопления?

Дополнять количество секций нужно только при нарушении температурного режима в помещении. Это происходит из-за снижения теплоотдачи агрегата, например, если допущены ошибки в расчетах. Но часто бывает и так, что в доме прорубаются новые окна, оборудуются дополнительные двери и с течением времени устаревает изоляционная прослойка – в этих случаях также снижается уровень получения тепла и нужно добавлять секции.

К сведению! Перед тем как ставить дополнительные элементы, следует проверить работу котла. Иногда перебои с нагреванием случаются вследствие нарушения функциональности, образования отложений внутри магистрали.

Следует знать, что стыковать можно не все биметаллические приборы отопления, в продаже предлагаются два типа изделий:

Рекомендуем к прочтению:Замена отопительных труб в квартире и как их спрятать

1. Секционные. Это приборы, которые допускаются к интеграции в магистралях централизованной подачи тепла, состоят из отдельных секций. Сборка не доставит сложностей, как и наращивание ширины прибора.
2. Литые. Выпускаются в цельной форме, без возможности наращивания или убавления количества секций. Пригодны для применения в тепловых системах с нестабильным давлением, проверяются под показателями давления в 100 атмосфер. Такие приборы дорого стоят, поэтому нужно тщательно просчитать все параметры мощности с учетом теплопотерь дома – изменить мощность таких радиаторов не получится.

На заметку! Покупая секционные батареи из биметаллического сплава, которые можно нарастить, хозяин дома получает возможность установки отдельного режима в каждой комнате.

Техника наращивания секций в биметаллическом радиаторе

Реклама

Если мастер уже сталкивался со сборкой системы теплоподачи, то наращивание батарей отопления не доставит больших хлопот. Сначала требуется выполнить простые расчеты, определяя мощность батарей, а затем рассчитать количество дополнительных секций.

Совет! Чтобы посчитать мощность прибора, нужно учитывать показатель теплоотдачи каждой секции – параметры указываются в техническом паспорте прибора.

Инструменты и материалы для выполнения работ

Чтобы сборка радиатора отопления своими руками была проведена быстро, мастеру пригодятся:

• дополнительные секции;
• наждачная бумага средней фракции;
• радиаторный ключ;
• гаечный или разводной ключ;
• заглушки – их должно быть 2 – с правой и левой резьбой;
• ниппели, обычно идут в комплекте с прибором отопления или его секцией;
• эластичные прокладки для установки между секциями;
• паронитовые прокладки.

Не лишним будет запастись перчатками и маской – при зачистке элементов наждаком будет немного пыли. А теперь подробнее о том, как подсоединить батарею.

Рекомендуем к прочтению:Установка и обвязка котла отопления в частном доме

Поэтапные работы по присоединению секций батареи

Перед тем как соединить два радиатора, необходимо подготовить магистраль отопления. Сначала нужно отключить циркуляцию теплоносителя и снять батарею. Сегодня все биметаллические приборы выпускаются с оснащением шаровым краном, поэтому можно демонтировать батарею даже при циркулирующем теплоносителе, например, в многоэтажном доме.

Важно! В биметаллическом радиаторе не может быть более 16 секций. Если требуется больше тепла, то формируется два отдельных отопительных прибора.

Теперь поэтапная сборка радиатора отопления своими руками:

1. Демонтированный агрегат нужно уложить на ровную поверхность. Очистить от пыли и промыть изнутри для устранения накипи, отложений. Лучше всего выполнять промывку в ванной комнате, предварительно застелив дно ванной ветошью.
2. Промывка выполняется так – залить внутрь батареи специальное средство для размягчения отложений, затем дать время составу подействовать, слить отработку, промыть прибор изнутри проточной водой.
3. Проверить резьбовые стыки на торцах, резьба должна быть целой. Если в зоне стыка есть ржавчина, наросты или отложения, их нужно счистить наждаком. Чистую резьбу протереть ветошью, чтобы убрать возможные загрязнения, которые нарушают герметизацию приборов.
4. Сухой и промытый радиатор уложить на пол. Удобнее работать, если полы застелены мягкой ветошью, так приборы не будут биться о напольное покрытие, не повредят как отделку, так и защитный верхний слой. Ровная горизонталь требуется для точного соединения без перекосов – малейшие отклонения при стыковке приведут к образованию зазоров, течи.
5. Проверить качество ниппелей, резьбу на них и целостность гнезд, выложить паронитовые прокладки. Если на резьбе ниппелей есть сколы, а гнезда разбиты, детали нужно заменить.
6. Сдвинуть секции между собой так, чтобы между ними оказались зажаты ниппели и паронитовые прокладки.
7. Осторожно начать закручивать ниппель. С одной стороны детали резьба левая, а другая сторона оснащена правой резьбой, поэтому в процессе выполняется притягивание секций в равномерном порядке.
8. Работы выполняются радиаторным ключом, который поможет не только выполнить соединение радиаторов отопления между собой, но и разобрать их, чтобы открепить ненужные секции. Для открепления ниппель крутится ключом в другую сторону.
9. Немного притянув ниппели, проверить ровность стыка, закрутить ниппели до прочности на одинаковое количество оборотов.

Важно! Следует внимательно считать количество поворотов ниппеля на каждой секции, чтобы не допустить перекоса радиатора.

Зная, как увеличить батарею отопления, мастер всегда сможет обеспечить качественный прогрев помещений, но только в случае использования секционных радиаторов. После стыковки деталей прибор нужно проверить на герметичность. Сделать это можно посредством залива в батарею подкрашенной жидкости. Закрыть заглушки, оставить прибор на несколько часов, иногда для тестирования требуются сутки, а затем осмотреть стыки – если протечек нет, то сборка проведена правильно, радиатор установить на место, запустить систему в эксплуатацию.

Совет! При необходимости установки батареи в систему отопления сразу после наращивания, для проверки герметизации применяется мыльная вода. Намочить губку, протереть зоны стыка – если есть утечка, то мыло будет пениться.

</index>

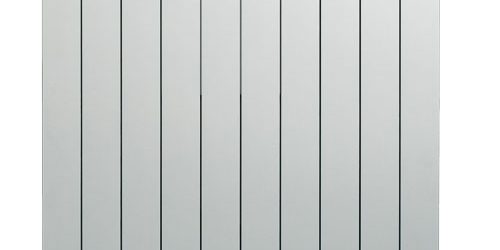

Алюминиевые радиаторы используются довольно часто в качестве отопительных устройств в частных домах и квартирах. Материал прибора обладает высокой теплопроводностью, а производятся они в большом диапазоне габаритных размеров, тепловой мощности соответственно.

Данные отопительные устройства имеют два типа исполнения: литое и секционное. Первые являются более прочными, поскольку в них отсутствуют сварные швы, ослабляющие конструкцию и допускающие возможность протечки теплоносителя. Себестоимость таких изделий выше, что влияет на цену готовых изделий.

Секции алюминиевых радиаторов секционного типа могут соединяться несколькими способами:

• При помощи клея;
• Сварным соединением;
• Специальными крепежными элементами.

Недостатками секционных приборов являются слабая устойчивость к гидроудару, способность выдерживать относительно невысокие давления.

Алюминиевый сплав имеет повышенную чувствительность к качеству теплоносителя в сети. Стенки труб истончаются при использовании рабочего вещества с превышающим значение 7-8 показателем pH.

Проконтролировать данный параметр можно для автономной системы отопления. Если радиатор подключен к централизованной системе, такая возможность отсутствует.

Вид отопительной системы и способ подключения радиатора к ней влияют на количество теплоты, которое будет выделять прибор. Рассмотрим виды систем и варианты подключения к ним приборов отопления.

В многоэтажных домах чаще всего используют однотрубные системы отопления. Их монтаж требует меньше затрат, чем двухтрубные. Радиаторы подключаются друг к другу последовательно, теплоноситель движется в одном направлении: с выхода первого прибора на вход второго и т. д.

Выходной патрубок последнего радиатора в сети соединяется со стояком (в многоэтажных зданиях) либо со входом отопительного котла.

Данный способ подключения имеет следующие недостатки:

• Отсутствие возможности регулировки производительности устройств. Если регулятор будет установлен на одном из устройств в сети, он будет производить регулировку тепловой производительности всей сети.
• Высокие теплопотери рабочего вещества.
• Различное значение количества теплоты, отдаваемого каждым из радиаторов в сети. В последний прибор цепи поступает охлажденный теплоноситель.

В двухтрубных системах отопления предусмотрены два трубопровода: подводящий теплоноситель и обратный. Подключение каждого радиатора производится сразу к двум трубам. Такую схему подключения еще называют параллельной. Температура теплоносителя, поступающего в каждое устройство имеет одинаковое значение.

Регулировка количества тепла, отдаваемого радиаторами, может производиться отдельно, не влияя на всю систему в целом. Полученная система является более сбалансированной, но для ее монтажа требуется большее количество труб, поэтому увеличивается и ее стоимость.

Чаще всего в системах отопления используется обычная вода, но она приводит к коррозии метала элементов, перекрытию прохода накипью и шламом.

Если потребуется отключение системы в зимний период, воду необходимо сливать из системы. При переходе из жидкой фазы в твердую данное вещество увеличивается в объеме, что приводит к разрушению основных элементов отопительной системы.

Поэтому, при проектировании системы отопления уделяют внимание не только мощности радиаторов, но и виду теплоносителя, который должен быть химически нейтральным и иметь низкую температуру замерзания.

Жидкости, которые имеют достаточно низкую температуру замерзания, называют антифризами. Такое свойство данные теплоносители приобретают за счет специальных добавок, одновременно служащих в качестве ингибиторов коррозионной активности жидкости, накипи и отложений.

Существуют три основных недостатка, характерных для алюминиевых устройств:

Алюминиевые радиаторы требуют использования специальных составов с целью продления срока их службы.

Отдать предпочтение антифризу можно, но он обладает некоторыми недостатками:

• Удельная теплоемкость на 115% ниже, чем у обычной воды;
• Имеет свойство сильно увеличиваться по объему под воздействием высоких температур;
• Обладает высокой вязкостью, для нормальной циркуляции потребуется подключение насоса;
• Текучесть антифриза превышает на 50% данный показатель обычной воды, сварные швы и прочие соединительные элементы должны быть герметичными.
• Некоторые антифризы пригодны только для отопительных систем ввиду своей токсичности. Их использование для системы горячего водоснабжения исключено.

Монтаж алюминиевой батареи можно разделить на три основных блока: подготовку к установке, сборку радиатора и подключение к системе водоснабжения.

Прежде, чем произвести подключение радиатора к системе, необходимо выполнить следующее:

• Определить требуемую мощность прибора. Заявленная производителем характеристика может не соответствовать действительности, если температура теплоносителя будет недостаточной. Чтобы получить требуемое количество теплоты производят перерасчет с учетом температуры рабочего вещества и подбирают требуемое число секций.
• Выбрать оптимальное место для установки. Радиаторы отдают тепло окружающей среде двумя способами: конвективным и тепловым излучением. Слишком близкое расположение подоконника недопустимо.
• Выбрать оптимальные крепежные элементы. Для толстых стен подойдут стандартные крепежи, поставляемые в комплекте с радиатором. Кронштейны потребуется приобрести в случае монтажа на тонкую перегородку.

Сборку устройства производят перед его монтажом. Ее последовательность следующая:

1. Сборка требуемого числа секций;
2. Установка пробок и заглушек;
3. Установка терморегулирующей и запорной арматуры;
4. Монтаж воздушного клапана, необходимый для спуска скапливаемого воздуха из системы.

Клапан следует устанавливать головкой вверх с усилием затяжки, не превышающей 12 кг. При правильной установке данного элемента его закрытие производится непосредственно после спуска воздуха из системы.

Непосредственно перед монтажом радиатора необходимо выполнить разметку для кронштейнов и установить их. При этом нужно учесть:

• Оптимальное расстояние радиатора от подоконника, пола и стен (10 см, 12 см и 3-5 см соответственно);
• Способ подвода рабочего вещества;
• Вариант установки — специальная ниша;
• Наличие тепло отражателя (экрана).

По разметке высверливают отверстия, крепят кронштейны при помощи дюбелей, устанавливают на них радиатор. С помощью уровня следует убедиться, что устройство установлено точно горизонтально. Далее производят подключение трубопроводов к прибору, на входе которого установлен термостат, кран или запорный вентиль.

Следует помнить, что при быстром впуске теплоносителя возрастает риск гидроудара. Поэтому запорную арматуру открывают плавно.

Ввиду низкого качества рабочей среды централизованной системы отопления, срок службы алюминиевых приборов меньше, чем у устройств другого типа. Это связано с физическими характеристиками алюминия, который подвергается воздействию теплоносителя.

1. Увеличенное газообразование, способное поднять давление внутри устройства до критического, вызвать течь. (Чтобы этого избежать, не следует перекрывать оба крана одновременно, и можно установить воздухоотводчик автоматического действия).
2. Изнашиваемость труб из-за высокого коэффициента температурного расширения алюминия.
3. Слабая коррозионная стойкость материала, из-за чего снижается срок эксплуатации.

Вывод следующий: подключать алюминиевые приборы к центральному отоплению можно, но срок их службы будет несколько меньшим, чем при подключении к индивидуальному отоплению.

Если фактическая тепловая мощность установленного и подключенного прибора оказалась недостаточной, может потребоваться установка дополнительных секций. Рассмотрим, как это можно осуществить.

Последовательность действий при разборке устройства:

• Перекрыть циркуляции теплоносителя, сбросить давление;
• Отвинтить и снять соединительные муфты у входа и выхода устройства;
• Снять радиатор с крепежей;
• Слить рабочее вещество, уложить лицевой поверхностью вверх на плоской поверхности;
• Извлечь фильтр, промыть его;
• Разъединить секции, которые чаще всего соединены между собой специальной ниппель-гайкой.
• Произвести замену деформированных прокладок из металла (силиконовые прокладки требуют замены в обязательном порядке).

Чтобы соединить две секции прибора между собой, необходимо выполнить следующие действия:

• Торцевые отверстия для соединения необходимо освободить от заглушек;
• В месте, где на ниппель-гайке отсутствует резьба, установить прокладку;
• Совместить секции так, чтобы ниппель-гайка попала в отверстие;
• Выполнить затяжку крепежного элемента.

Ниппель-гайки, расположенные сверху и снизу затягивают поочередно на одинаковое число витком. Таким образом удастся избежать повреждения резьбы.

Даже выполнив правильно все расчеты по определению количества секций батареи отопления, может случиться так, что они дают недостаточно тепла.

Так происходит, если производитель завысил параметры изделия в техпаспорте или потребитель не учел всех теплопотерь в помещении.

Добавление секций на алюминиевые радиаторы позволяет решить эту проблему.

Типы подключения батареи к отопительной системе

Когда возникает необходимость нарастить радиатор, очень важно соблюсти все правила демонтажа старой секции в случае ее поломки или установки новой для увеличения его теплоотдачи. Если новый элемент будет подсоединен неправильно, то эффективность всей конструкции может уменьшиться на 40-50%. Это проявится в виде неравномерного прогрева всех секций или даже прорыва в местах их соединения.

Важным фактором является то, каким способом подключена батарея к отопительной системе, потому что нарушение схемы всегда приводит к теплопотерям. Как правило, алюминиевые радиаторы отопления подключаются:

• Последовательным подсоединением, которое применяется в однотрубных системах отопления. Считается самым финансово выгодным типом подключения, так как при нем задействовано меньше стройматериалов, но менее эффективным в качестве обогрева жилья. Как правило, в этом случае те обогреватели, что находятся ближе к котлу, будут горячими, а по мере удаления от него все холоднее.
• При параллельном типе используются две трубы, которые подсоединяются к радиатору через верхний и нижний отделы. Обеспечивает самый лучший нагрев, так как теплоноситель равномерно распределяется по всем элементам системы. Этот тип подключения позволяет устанавливать терморегуляторы, что дает пользователю возможность самому решать, какое количество тепла ему нужно.
• Сквозное подсоединение обеспечивает теплоносителю беспрепятственный проход через всю систему без «остановок» в батареях отопления.

Соединение секций алюминиевых радиаторов и последующее подключение к теплосети должны проводиться строго по схеме в определенной последовательности, чтобы они были не только эффективными, но и экономичными.

Необходимые для работы инструменты

Если наращивание производить своими руками, то предварительно следует позаботиться о наличии необходимых инструментов. В набор входят:

• Радиаторный ключ, стандартный для всех типов батарей.
• Специальные ниппеля, с помощью которых производится соединение алюминиевых радиаторов отопления между собой.
• Трубный ключ.
• Заглушки для боковых отделов с левой и правой нарезкой.
• Паронитовые или другие межсекционные сальники для батарей отопления.
• Наждачная шкурка.

Приобрести эти инструменты можно в любом магазине стройматериалов.

Подготовка к работе

Чтобы присоединить секции алюминиевого радиатора, владельцам квартир с централизованной системой обогрева придется подать заявление в управляющее хозяйство с просьбой на проведение работ. Обладателям автономного обогрева подобная процедура не нужна.

Перед тем, как соединять секции, следует провести подготовительные работы.

• Во-первых, слить весь теплоноситель из батареи.
• Во-вторых, демонтировать ее.
• В-третьих, проверить на наличие мусора или накипи, и в случае обнаружения удалить их.
• В-четвертых, проверить места соединения радиатора с трубой отопительной системы. Если есть какая-либо накипь или наросты, их следует удалить при помощи наждачной бумаги.

Только после проведения подготовительных работ можно приступать к наращиванию радиатора с полной уверенностью, что все его элементы будут соединены герметично.

Соединение секций

Чтобы все элементы были подсоединены правильно, радиатор нужно положить на ровную поверхность внешней стороной к себе. Последовательность действий наращивания следующая:

• Заглушки откручиваются от торцевых соединительных отделений.
• На ту часть ниппеля, где нет резьбы, нужно надеть прокладку.
• Вставить ниппель в коллектор алюминиевого радиатора и слегка провернуть несколько раз.
• Подготовленную для подсоединения секцию соединить с другой стороной ниппеля.
• Взять ключ и не спеша затянуть ниппель. Благодаря тому, что у него на разных концах находится противоположная резьба, его стороны будут закручиваться одновременно.
• Довести закручивание до предела, пока он не упрется в прокладку.

Следует ниппеля верхнего и нижнего коллектора закрутить одинаковое количество раз, чтобы не получился перекос в одну из сторон. Для этого подсчитывается, сколько было сделано витков.

Перед тем как монтировать увеличенный радиатор к трубе отопления, нужно проверить, насколько герметично проведено наращивание. Для этого необходимо наполнить батарею подкрашенной водой и пару часов проследить, нет ли утечки.

Повесив конструкцию на стену, можно приступать к последнему этапу работ.

Испытательные работы

Как правило, при каждом ремонте или демонтаже (установке) радиаторов, они должны пройти тестирование на качество проделанной работы и целостность системы. Для этого места соединения батареи с трубопроводом плотно закручиваются трубным ключом, и система тщательно проверяется на наличие дефектов, после чего можно пускать теплоноситель.

Первичная проверка проводится под небольшим напором, чтобы проследить, не проявится ли где-то течь. Если будет обнаружен дефект, то теплоноситель отключается, и проводятся работы по его устранению.

При следующей попытке вода в систему подается под обычным напором и остается в ней на пару-тройку часов. Когда они пройдут, нужно проверить все места соединений на герметичность.

Без специальных навыков иногда демонтаж и наращивание новых секций трудно правильно произвести с первого раза, поэтому этап проверки качества сделанной работы игнорировать нельзя. В целом, при наличии всех инструментов и выполнении последовательности работ, можно даже соединить два алюминиевых радиатора между собой своими руками.

Полезное видео

Вопрос о том, как соединить секции алюминиевого радиатора, обычно возникает при создании собственных проектов. Даже если дом и частный, и проектирует его организация из состава СРО, все же предпочтения клиентов остаются самым главным критерием. В этом случае и окна, и стены могут иметь самый замысловатый вид, вплоть до арок и треугольников. Понятно, что часто стандартные радиаторы не подойдут. Вот здесь и приходится прибегать к различным ухищрениям. Почему мы заговорили именно про частные проекты? Алюминий очень уязвим к электрохимической коррозии. В системе стояков многоквартирных домов могут присутствовать самые разные металлы, в том числе медь. А это значит, что вопрос о том, как соединить секции алюминиевого радиатора, не должен стоять перед жильцами, соседи которых нечаянно или намеренно могут поставить оборудование, входящее в конфликт с рассматриваемым.

Когда можно и когда нельзя применять алюминиевые радиаторы отопления

Алюминий в гальваническом ряду стоит на самом краю. Это значит, что при контакте с любыми металлами практически он будет разрушаться. В результате этого сборка секций алюминиевых радиаторов быстро придет в негодность. Вот почему не стоит ставить такие изделия у себя в многоквартирных домах: (См. также: Радиаторы отопления)

Соседи могут по незнанию поставить биметаллические радиаторы с медной начинкой.</li>Обычная сталь даже плохо влияет на алюминий, исключением являются оцинкованные трубы.</li>Оборудование в доме может включать в себя котел с медным резервуаром или теплообменником.

На это можно возразить, что батареи Нова Флорида также окрашены и изнутри, что препятствует контакту металла с водой. А мы на это спросим: знаете о правилах выбора площадей анода и катода при электрохимической реакции? Обычно красить нужно как раз медь, потому что именно ее площадь соприкосновения с водой является критичной. А если на добротном листе (трубе) алюминия возникает малая царапина, то на этом месте ударно быстро (гораздо быстрее, нежели обычно без покраски) развивается коррозия. Вот почему такие батареи нужно с удвоенной осторожностью монтировать.

Давайте посмотрим, как производится соединение секций алюминиевых радиаторов. Для этого служит обыкновенный ключ. Тот самый, которым собираются и чугунные батареи советских времен. Это такая длинная фомка, на конце которой с одной стороны имеется утолщенный цилиндр, стесанный с одного края. На другой стороне расположено ушко под монтировку или любой другой стальной прут подходящего размера. На ручке обычно имеются насечки по длине секции, вот почему все производители сборных радиаторов стараются этот параметр выдерживать постоянным. В противном случае стандартный инструмент не подойдет к изделиям, что вызовет целый ряд проблем у организаций, занимающихся монтажом. Как следствие, они начнут заниматься черным пиаром таких неудобоваримых изделий, результат такой акции очевиден — падение продаж.

Итак, на одной стороне секции резьба левая, а на другой правая. В результате ниппель, который имеет также различную нарезку на концах, вращаясь в определенном направлении, стягивает друг с другом две части. Так можно собрать алюминиевый радиатор 12 секций длиной и более. Монтаж ведется сборками. В каждую входит от 1 до 6 секций. Дело в том, что ручка стандартного радиаторного ключа в длину составляет именно столько. Напомним, что напротив каждого ниппеля будет засечка. Это позволяет безошибочно найти глубину, до которой вставлять ключ внутрь. (См. также: Карта сайта 2)

Что представляет из себя ниппель? Для алюминиевых батарей эта деталь тоже должна быть сделана из алюминия, либо оцинкованной стали. Мы полагаем, что в первом случае возможно прикипание деталей, а это отдельная проблема. Вес секции алюминиевого радиатора сравнительно мал, но и хрупкие они тоже. Очень легко сорвать резьбу. Каждый ниппель представляет собой короткий патрубок с двумя резьбами:

• с одной стороны левая;
• с другой стороны правая.

Между ними одевается прокладка из силикона или другого материала. В частности, в СССР это место могли заматывать сантехнической паклей. Внутри ниппель имеет выступ под ключ, куда входит головка. Перед началом сборки/разборки необходимо правильно определить, в какую сторону крутить. Обычно это делается так.

Как правильно разобрать или собрать алюминиевый радиатор

Бывалые люди советует не пытаться на глаз разобраться, как демонтировать алюминиевые радиаторы 10 секций. Перед нами обычно установленная на стену батарея, которая со всех сторон выглядит одинаково. Но это не совсем так. Если старые чугунные радиаторы были действительно идеально симметричны, то новые как раз-таки показывают своей формой, куда крутить. Обычно имеется в верхней части на фронтальной поверхности зубец, который загибается, исходя сзади, в сторону комнаты. Вот если смотреть прямо на него, то резьба слева будет левой, а справа – правой. Мы не настаиваем, что так делает каждый производитель, более того, можем ошибаться. Однако все эти догадки возможно проверить, позвонив дилеру. (См. также: Какие бывают радиаторы отопления)

Только так можно гарантировать, что стоимость секции алюминиевого радиатора не придется оплатить еще раз из-за сорванной резьбы. На самом деле к каждой батарее поставляется четыре футорки, две с левой и две с правой нарезкой. А вот в отверстии у них всех стандартная резьба. Поэтому демонтаж со стены ничего не стоит произвести, а как определить, в какую сторону крутить, мы уже пояснили. Когда футорки сняты (необязательно делать это с обоих боков, смотрите по ситуации), через отверстия можно начинать орудовать ключом. И вот здесь радиаторы Нова Флорида демонстрируют свою уязвимость. Достаточно неаккуратно задеть фомкой или ключом внутреннее покрытие, чтобы получить результат, которого мы и опасались – трещина, которая вызовет ударную электрохимическую коррозию. Не очень приятно.

Как этого избежать? Мы не знаем. И даже не скажем, как оценить, появилась ли царапина. Она может быть и не видна глазом даже с фонариком в руке. Ширина секции алюминиевого радиатора невелика (стандартная), но учитывая, что канал даже не всегда бывает круглый (напоминает ромб или эллипс), оценка состояния поверхности резко усложняется. Вот поэтому мы и рекомендуем, чтобы ударная теплоотдача 1 секции алюминиевых радиаторов (больше, нежели у всех других материалов)использовалась только при реализации полных проектов домов от фундамента и до крыши. Разумеется, можно было бы изготовить все из меди. Но таких конструкций что-то в продаже не видно. Мы полагаем, что они были бы тяжелые и дорогие, при это медь достаточно хорошо окисляется в воде. Что не всегда полезно для здоровья.

В конечном итоге мы полагаем, что все же дело больше в цене. К тому же температура плавления алюминия вдвое меньше, что делает производство сравнительно дешевым. Но в свете того, сколько стоят чугунные модели, выполненные под произведения искусства, все это кажется мелочами. В итоге нужно признать, что мы не располагаем точным ответом на вопрос, почему сразу всю секцию не отлить из меди. Все же тут экономические соображения. По некоторым данным биметаллические батареи с медными вставками уже имеются, а долговечные изделия сегодня производить не принято. Вот, пожалуй, две причины: долговечность и цена. Вы удивились? А некоторые считают, что от Калгона только вред, и его специально рекламируют, чтобы стиральные и посудомоечные машины чаще ломались (мы склонны думать, что просто нужно правильно дозировать средство). (См. также: Как выбрать отопительные радиаторы)

А в целом медная посуда, например, служит дольше. Проволока уже повсеместно изготавливается из меди, которая имеет лучшую электрическую и тепловую проводимость. Сколько весит секция алюминиевого радиатора? Порядка 1,4 кг. При этом емкость одной секции алюминиевого радиатора колеблется в районе 0,4 литра. Да, медь весит в три раза больше и стоит дороже. Она даже тяжелее железа, которое является основой стали. Зато из чего делают памятники и вентили для горячей воды? Нам представляется, что бронзовый радиатор был бы дорогим, но кто хоть раз видел, чтобы чугунный или алюминиевый вентиль ставили на стояк, где температура доходит хотя бы до 60 ºС?

Тем не менее малая стоимость именно за алюминием. Но кто-то сказал однажды, что он не так богат, чтобы покупать дешевые вещи. По нашим соображениям это был Ротшильд. Дешевая реклама? Точно сказать не беремся. Но если учесть, что теплопроводность меди в полтора раза превышает алюминий, то и количество теплоносителя можно было бы уменьшить. А это значительное снижение затрат на монтаж и обслуживание системы. Сколько нужно секций алюминиевого радиатора на одну комнату? Каков бы ни был ответ, при той же форме меди потребуется на половину меньше, а это как-то оправдывает большой вес. К тому же при головных болях рекомендуется прикладывать медные монеты к руками. Они оставляют зеленый след и оказывают целебное воздействие. А кто-нибудь слышал нечто подобное про алюминиевые или стальные ложки?

Что нужно помнить об алюминиевых радиаторах отопления

Вот несколько вещей, который должен знать каждый, кто хочет иметь дело с алюминием:

</li>Размер секции алюминиевого радиатора по ширине ничем не отличается от любого другого.</li>Конструкция у всех разборных батарей одинаковая с точки зрения сборки.</li>Алюминий легко образует гальванические пары, где является донором, разрушаясь. Исключение составляют магний, цинк, оцинкованная сталь.

(См. также: Какой радиатор отопления выбрать)

</li>Монтаж и демонтаж нужно проводить предельно осторожно, чтобы не сорвать резьбу.</li>Этот обзор нужно прочесть хотя бы ради интереса. Мы не пишем заезженных вещей!</li>Используемые источники:

• http://spetsotoplenie.ru/otoplenie-mnogokvartirnyh-domov/batarei-otopleniya/kak-pravilno-soedinit-mezhdu-soboj-radiatory-otopleniya.html
• https://dizain-vannoy.ru/sistema-otopleniya/obsluzhivanie/kak-soedinit-bimetallicheskie-radiatory-mezhdu-soboy.html
• https://proradiatory.ru/alyuminievye/ustanovka-podklyuchenie/
• http://netholodu.com/elementy-otopleniya/radiatory/alyuminievye/soedinenie-sektsij.html
• http://otopimdom.ru/kak-soedinit-sekcii-alyuminievogo-radiatora/
