Как обнаружить утечку воды в системе отопления частного дома: методы поиска и устранения

Обогрев помещений загородного коттеджа можно организовать различными способами – печью, газовыми либо электрическими конвекторами, инфракрасными приборами и прочими воздушными обогревателями. Но для жилых комнат предпочтительным вариантом остается традиционное водяное отопление. Устройство такой системы в частном доме или квартире начинается с выбора правильной схемы, учитывающей планировку здания и расстановку отопительного оборудования.

Как работает система

Если вы планируете самостоятельно провести тепло в помещения, стоит разобраться в конструкции и принципе работы водяного отопления. Три составляющих любой схемы:

• установка, вырабатывающая тепловую энергию и передающая ее воде;
• трубопроводная разводка;
• отопительные приборы, расположенные в обогреваемых комнатах.

Примечание. Запорная арматура – краны, балансировочные вентили, смесительные клапаны – всегда являются частью разводки. Дополнительное оборудование – циркуляционный насос, расширительный бак – входят в состав котла либо монтируются отдельно.

Принцип действия системы основан на передаче теплоты от источника к приборам отопления посредством жидкого рабочего тела – обычной воды, способной поглотить большое количество энергии (удельная теплоемкость – 4.18 кДж/кг •°С). В отдельных случаях применяется незамерзающая жидкость – водный раствор этиленгликоля либо пропиленгликоля. Как это происходит:

1. Сжигая углеводородное топливо или потребляя электроэнергию, установка нагревает воду до температуры 40…90 градусов.
2. Горячий теплоноситель движется по трубам с помощью насоса либо естественным образом (за счет конвекции) к водяным радиаторам.
3. Между обогревательными приборами и воздухом комнат происходит теплообмен – протекающая через батарею вода остывает на 10—20 °C, атмосфера помещения прогревается. Плюс горячая поверхность радиатора выделяет инфракрасное тепловое излучение.
4. Охлажденный теплоноситель возвращается по магистрали в теплогенератор, где снова нагревается до требуемой температуры.
5. Излишек воды, образующийся при тепловом расширении, поступает в специальную емкость. Когда температура в системе падает, жидкость опять сжимается и уходит из расширительного бачка.

Справка. Интенсивное выделение инфракрасного тепла поверхностью батарей начинается при температуре более 60 °C.

Прежде чем проводить отопление, запомните одно правило: эффективность обогрева практически не зависит от объема воды в системе. Данный показатель влияет лишь на скорость прогрева/остывания дома при запуске либо остановке теплогенератора.

Перечислим действительно важные характеристики:

• разность температур на входе и выходе домашнего отопителя, максимально допустимая – 25 градусов;
• мощность источника – должна выбираться по расчету тепловых потерь сквозь внешние стены + прогрев воздуха для вентиляции;
• расход теплоносителя – объем воды, проходящей через отопительные приборы в течение 1 часа;
• гидравлическое сопротивление трубопроводной сети вместе с радиаторами, в идеале не должно превышать 1 Бар (10 м водного столба).

Разъяснение касательно общего объема теплоносителя в трубах даст эксперт Владимир Сухоруков в своем видео:

Виды котлов и других водогрейных аппаратов

Эффективность работы отопления в частном доме зависит от установки, нагревающей рабочее тело (воду). Правильно подобранный агрегат вырабатывает количество теплоты, необходимое для радиаторов и бойлера косвенного нагрева (при наличии), экономно расходуя энергоносители.

Автономная водяная система может работать от:

• водогрейного котла, использующего определенное топливо — природный газ, дрова, уголь, солярку;
• электрокотла;
• печи на дровах с водяным контуром (металлической или кирпичной);
• теплового насоса.

Дополнение. Есть комбинированные типы отопителей, одновременно совмещающие 2—3 энергоносителя, например, уголь – природный газ, дрова – электричество (один экземпляр показан ниже на фото). Также существуют универсальные котлы, куда можно установить дизельную форсунку, газовую или пеллетную горелку – на выбор.

Чаще всего для организации отопления в коттеджах применяют именно котлы – газовые, электрические и твердотопливные. Последние изготавливаются только в напольном исполнении, остальные теплогенераторы – настенном и стационарном. Дизельные агрегаты используются реже, причина – высокая цена горючего. Как правильно выбрать водогрейный бытовой котел, рассматривается в подробном руководстве.

Печное отопление, совмещенное с водяными регистрами или современными радиаторами – неплохое решение для обогрева дачи, гаража и небольшого жилого домика площадью 50—100 м². Недостаток — помещенный внутрь печки теплообменник нагревает воду бесконтрольно. Чтобы избежать закипания, важно обеспечить принудительную циркуляцию в системе.

Справка. Раньше подобные схемы делались самотечными – без насоса, с открытым расширительным бачком. Регистры и магистрали сваривались из стальных труб диаметром 40…80 мм (внутренний), прокладываемых с уклоном 3—5 мм на 1 м для лучшего самотека. Отопление называли паровым, поскольку система не боялась закипания.

Тепловые насосы не получили широкого распространения на территории стран бывшего Союза. Причины:

• основная проблема — дороговизна оборудования;
• из-за холодного климата аппараты типа «воздух – вода» попросту неэффективны;
• геотермальные системы «земля – вода» сложны в монтаже;
• электронные блоки и компрессоры тепловых насосов весьма дороги в ремонте и обслуживании.

Из-за высокой цены срок окупаемости агрегатов превышает 15 лет. Но эффективность установок (3—4 кВт теплоты на 1 затраченный киловатт электроэнергии) привлекает мастеров – умельцев, пытающихся собрать самодельные аналоги из старых кондиционеров.

Как своими руками изготовить простейший вариант теплового насоса, смотрите на видео:

Приборы водяного отопления

В качестве обогревательных элементов помещений могут выступать:

• традиционные радиаторы, устанавливаемые под оконными проемами и возле холодных стен, например, с северной стороны здания;
• трубные контуры напольного обогрева, иначе – теплые полы;
• плинтусные обогреватели;
• внутрипольные конвекторы.

Водяное радиаторное отопление – самый надежный и дешевый вариант среди перечисленных. Установку и подключение батарей вполне реально выполнить самому, главное, — верно подобрать количество секций по мощности. Недостатки – слабый прогрев нижней зоны комнаты и расположение приборов на виду, что не всегда согласуется с дизайном интерьера.

Все имеющиеся в продаже радиаторы делятся на 4 группы по материалу изготовления:

1. Алюминиевые – секционные и монолитные. На самом деле отливаются из силумина – сплава алюминия с кремнием, являются наиболее эффективными по скорости прогрева.
2. Биметаллические. Полный аналог алюминиевых батарей, только внутри предусмотрен каркас из стальных труб. Сфера применения – многоквартирные высотные дома с центральным теплоснабжением, где теплоноситель подается с давлением свыше 10 Бар.
3. Стальные панельные. Сравнительно дешевые радиаторы монолитного типа, сделанные из листов штампованного металла плюс дополнительное оребрение.
4. Чугунные секционные. Тяжелые, теплоемкие и дорогие приборы с оригинальным дизайном. Из-за приличного веса некоторые модели оснащаются ножками – подвесить такую «гармошку» на стену нереально.

Примечание. Речь идет о чугунных радиаторах в современном дизайнерском исполнении. Батареи советского образца типа МС-140 устарели по всем параметрам.

По востребованности лидирующие позиции занимают стальные приборы – они недороги, а с точки зрения теплопередачи тонкий металл мало уступает силумину. Следом идут алюминиевые, биметаллические и чугунные обогреватели. Выбирайте, какие вам больше нравятся.

Конструкция теплых полов

Система напольного обогрева состоит из таких элементов:

• греющие контуры из металлопластиковых либо полиэтиленовых труб, залитые цементной стяжкой или уложенные между лагами (в деревянном доме);
• распределительный коллектор с расходомерами и термостатическими вентилями для регулирования расхода воды в каждой петле;
• смесительный узел – циркуляционный насос плюс клапан (двух— или трехходовой), поддерживающий температуру теплоносителя в диапазоне 35…55 °C.

Узел подмеса и коллектор соединяются с котлом двумя магистралями – подающей и обратной. Нагретая до 60…80 градусов вода порциями подмешивается клапаном в контуры по мере остывания циркулирующего теплоносителя.

Теплые полы – самый комфортный и экономичный способ обогрева, хотя затраты на монтаж в 2—3 раза выше устройства радиаторной сети. Оптимальный вариант отопления изображен на фото – напольные водяные контуры + батареи, регулируемые термоголовками.

Конвекторы плинтусные и внутрипольные

Обе разновидности обогревателей похожи конструкцией водяного теплообменника – медного змеевика с насаженными тонкими пластинами – ребрами. В напольном исполнении греющая часть закрыта декоративным кожухом, внешне напоминающим плинтус, сверху и снизу оставлены зазоры для прохождения воздуха.

Теплообменник внутрипольного конвектора установлен в корпусе, находящемся ниже уровня чистого пола. Некоторые модели комплектуются малошумными вентиляторами, повышающими производительность обогревателя. Теплоноситель подается по трубам, уложенным скрытым способом под стяжкой.

Описанные приборы удачно вписываются в дизайн помещения, а подпольные конвекторы незаменимы возле прозрачных наружных стен, целиком сделанных из стекла. Но рядовые домовладельцы не торопятся приобретать эти приборы, поскольку:

• медно-алюминиевые радиаторы конвекторов – удовольствие не из дешевых;
• для полноценного обогрева коттеджа, расположенного в средней полосе, придется ставить обогреватели по периметру всех комнат;
• внутрипольные теплообменники без вентиляторов малоэффективны;
• те же изделия с вентиляторами издают тихий монотонный гул.

Отсюда вывод: конвектор — полезная вещь для определенных мест, где затруднено размещение обычных батарей. Но обогревать такими приборами целое здание неоправданно дорого.

Радиаторная сеть – 4 способа разводки труб

При обустройстве отопления в частных домах применяется 4 основных схемы:

• однотрубная, она же – «ленинградка»;
• двухтрубная плечевая (иначе – тупиковая);
• двухтрубная попутная;
• коллекторная.

Примечание. В двухэтажном коттедже допускается комбинировать 2 схемы. Пример: на 1 этаже сделать коллекторную систему, на втором – смонтировать разводку с попутным течением теплоносителя. Хотя подобные решения не всегда оправданы.

Согласно современным стандартам, все перечисленные схемы делаются герметичными. Вода в трубах находится под давлением 0.5…3 Бар (зависит от температуры), устанавливается расширительный бак закрытого типа с резиновой мембраной внутри. Обязательное условие работы системы – принудительная циркуляция от электрического насоса.

«Ленинградка» и двухтрубная тупиковая схема способна функционировать без циркуляционного насоса, за счет конвективного течения жидкости. Принцип следующий: холодная более тяжелая вода вытесняет вверх горячую, обладающую меньшей удельной массой. Но чтобы провести и наладить самотек, нужно использовать трубы увеличенных размеров — Ø32…80 мм, монтируемых с определенным уклоном.

Коллекторная и попутная кольцевая разводка (другое название — петля Тихельмана) неспособна работать без принудительной перекачки воды, поэтому всегда делается закрытой. Рассмотрим каждую схему подробнее.

Однотрубный вариант подключения

Изначально система кажется простой – вдоль наружных стен здания горизонтально проложена одна магистраль, куда присоединены все радиаторы, причем обеими подводками. Пройдя первую батарею, охлажденный теплоноситель возвращается в общую трубу, смешивается с горячим и поступает в следующий обогревательный прибор. Соответственно, каждый последующий радиатор получает более холодный теплоноситель.

В чем сложность однотрубной схемы:

1. Диаметр магистральной трубы – не менее 20 мм (внутренний проход), что соответствует наружному размеру металлопластика 26 мм, полипропилена – 32 мм. Указанное сечение остается одинаковым по всей длине трубопровода.
2. Число батарей в 1 ветви – максимум 6 шт., иначе придется наращивать диаметр разводящей трубы до 32—50 мм. Монтаж усложняется и дорожает на 15—20% (минимум).
3. Поскольку к дальним радиаторам приходит менее нагретая вода, их теплообменную поверхность нужно увеличивать на 10…30%, добавляя количество секций.
4. Ручная либо автоматическая регулировка протока через 1 обогреватель влияет на работу остальных приборов, поскольку меняется температура и расход воды в общей магистрали.

Справка. В многоквартирных домах советской постройки эксплуатируются вертикальные однотрубные системы, где батареи присоединяются к стоякам, принцип «ленинградки» сохраняется. Аналогичные схемы, только в миниатюре, используются в двухэтажных частных коттеджах, когда требуется организовать самотек.

Однотрубная замкнутая схема водяного отопления подойдет для дачных и жилых домиков площадью 60…100 м². Два этажа – не проблема, система делится на 2 кольцевых ветви, сходящихся на тройниках возле котла, насос задействован один.

Двухтрубные схемы – кольцевая и тупиковая

Характерное отличие этих разводок – деление горячего и остывшего теплоносителя на 2 линии – подающую и обратную. Здесь к батареям приходит две трубы – по одной вода заходит в радиаторы, через вторую течет обратно к котлу. Для отопления жилищ используется 2 системы:

1. При тупиковой схеме теплоноситель идет по магистрали до последнего прибора, затем возвращается через обратку – течет в противоположном направлении.
2. В кольцевой петле Тихельмана вода не меняет направление движения после выхода из батареи. То есть, теплоноситель в обеих магистралях течет в одну сторону.

Дополнение. Первая система состоит из одной или нескольких тупиковых ветвей – плеч разной либо одинаковой протяженности. Вторая делается в виде одного или нескольких замкнутых колец, сходящихся на котле.

Преимущества двухтрубных методов соединения батарей:

• малые диаметры магистралей – 15—20 мм (внутренний);
• все радиаторы заполняются теплоносителем одинаковой температуры;
• нет ограничений по числу обогревателей на 1 линии;
• система поддается автоматизации и регулировке, изменение расхода либо полное отключение одной батареи не влияет на работу соседних;
• правильно собранная попутная разводка хорошо сбалансирована гидравлически;
• невысокие затраты на монтаж.

Тупиковую схему несложно собрать своими руками — она «прощает» несерьезные ошибки и легко балансируется. С петлей Тихельмана труднее – в одноэтажном здании двойная магистраль обязательно пересечет проем входной двери, который придется огибать трубами сверху или снизу под полами.

Коллекторная система

Здесь подключение радиаторов организовано лучевым способом от распределительной гребенки, размещенной близко к центру здания. Она соединяется с котлом двумя трубами, а к каждой батарее идет собственная двухтрубная линия – подача и обратка. Радиаторные подводки идут к приборам по кратчайшему пути — прячутся в стяжке пола либо крепятся под потолком перекрытия нижнего этажа.

Примечание. Удаление воздуха из скрыто проложенных трубопроводов производится через автоматические воздухоотводчики, установленные на гребенке.

Лучевая схема – современный вариант разводки, сохраняющий достоинства тупиковой системы. Есть и дополнительные плюсы:

• трубы, подводки и шкаф с коллектором прячется внутри строительных конструкций, поэтому схема годится для любых интерьерных решений;
• удобство и простота регулирования (балансировки), органы управления расположены в одном месте — распределительном шкафу;
• если оснастить термостатические вентили гребенки сервоприводами и поставить электронный блок управления, то можно полностью автоматизировать водяное отопление здания.

Для подключения обогревателей к коллектору применяются трубы сшитого полиэтилена Ø10 мм (внутреннее сечение), защищенные теплоизоляционной оболочкой. От котельной установки до гребенки прокладывается магистраль диаметром 26…40 мм в зависимости от числа потребителей.

Недостатки лучевой разводки:

• в обжитом доме сложно проводить трубопроводы к радиаторам – вскрывать стяжку или вырезать штробы;
• высокая стоимость материалов и работ;
• схема не работает без насоса;
• проложенные внутри бетонного монолита магистрали нельзя переделать либо заменить.

Напоследок о преимуществах и недостатках

Сначала раскроем основные минусы данного отопления:

• значительные вложения при строительстве – домовладелец несет затраты на покупку материалов, оборудования и монтаж;
• при эксплуатации надо следить за работой теплосиловой установки, дизельные и дровяные котлы вовремя загружать топливом;
• существует вероятность протечки или размораживания элементов отопительной сети.

Перечисленные недостатки нельзя назвать критическими. Вложения постепенно окупаются, при недостатке средств монтаж выполняется самостоятельно. Вероятность протечек сводится к нулю за счет качественной сборки и заливки незамерзающего теплоносителя (антифриза), если отопление включается периодически.

Список плюсов выглядит гораздо внушительнее:

1. Универсальность. Для подогрева рабочего тела можно использовать оборудование, использующее различные источники энергии и горючее. При необходимости ставится 2—4 разных водогрейных аппарата.
2. Широкий выбор комплектующих. Застройщик может подобрать схему и материалы под личный бюджет – применить недорогие полипропиленовые трубы, поставить панельные радиаторы и электрокотел.
3. Гибкость. Любая схема закрытого типа легко адаптируется под требования домовладельца, трубопроводы укладываются закрытым либо открытым способом. Исключение – гравитационная (самотечная) разводка, монтируемая по строгим правилам.
4. Температура поверхности приборов не превышает 80 градусов, выделяется мягкое инфракрасное тепло, воздух не пересушивается.
5. Параллельно с отоплением нетрудно организовать горячее водоснабжение – установить и подключить к теплогенератору накопительный бойлер косвенного нагрева.
6. Есть возможность полной автоматизации и управления отоплением на расстоянии – через GSM связь или интернет.

Как вы поняли, публикация носит ознакомительный характер и пригодится домовладельцам, не определившимся со способом отопления своего дома. Более развернутые инструкции по выбору теплосилового оборудования, труб и применяемой арматуры вы найдете на других страницах нашего ресурса (переходы выделены синим цветом в тексте статьи).

RMNT.RU В /В  Статьи и обзоры В /В  Инженерные системы В /В  Отопление и теплоснабжение

Из всех бытовых инженерных систем отопительная имеет наибольшую сложность. Важны не только правильный расчёт иВ монтаж, но иВ работа по поддержанию работоспособности, иВ периодические В«оздоравливающиеВ» мероприятия. Сегодня хотим рассказать вам оВ комплексном обслуживании систем отопления частного дома.

Материалы из сети:

Читайте также

Почему необходимо тепловизионное обследование дома или коттеджаСистемы отопления сВ теплонакопителямиКакой должна быть правильная топочнаяВыбираем самый экономичный способ отопления дома электричествомВыбираем печь на пеллетахКак сделать регистр отопления своими рукамиДатчики протечек: особенности использования иВ установкиВсё оВ заготовке дров вВ вопросах иВ ответахКотёл на мансарде: возможности иВ особенности установкиОпасные ошибки при монтаже дымоходаВсё об электрических конвекторах вВ вопросах иВ ответахЭксплуатация радиаторов вВ вопросах иВ ответах

Специальные предложения

	Дифференциальный автоматический выключатель АВДТ DX3 4 полюса, 63А, Тип AC, х-ка C, 300мА | код. 411211 | Legrand	12В 857.30В рубКупить
	Дифференциальный автоматический выключатель АД63 2 полюса, 16А, Тип AC, х-ка C, 30мА | код. 11473 | Schneider Electric	2В 853.10В рубКупить
	Дифференциальный выключатель нагрузки УЗО ВД63 2 полюса, 25А, Тип AC, 30мА | код. 11450 | Schneider Electric	1В 784.15В рубКупить
	Дифференциальный выключатель нагрузки УЗО ВД63 2 полюса, 40А, Тип AC, 30мА | код. 11452 | Schneider Electric	1В 925.25В рубКупить
	Силовой удлинитель на катушке УКз16 с термозащитой, 4-местный, 50м, SQ1301-0536 | код. SQ1301-0536 | TDM	4В 009.95В рубКупить
	Силовой удлинитель на катушке УК10 с термозащитой, 4-местный, 10м, WKP15-16-04-10 | код. WKP15-16-04-10 | IEK	1В 103.80В рубКупить
	Переключатель 1-клавишный ЭТЮД, открытый монтаж, сосна | код. BA10-004D | Schneider Electric	246.55В рубКупить

Водяное отопление в современном доме — это сложная система, которая должна работать надежно и бесперебойно. Однако существует ряд причин, по которым происходит сбой, например погрешности при монтаже, износ оборудования со временем, и т.д. Все эти факторы могут влиять на герметичность контуров и вызывать нарушения в работе. Чтобы найти место с повреждением, требуется проведение опрессовки всей системы водяного отопления. Как выполняется эта манипуляция в частном (загородном) доме и возможно ли это сделать своими силами и руками? Какой уровень давления должен быть? Обо всем об этом можно почитать и посмотреть видео.

Содержание

Опрессовка — что это?

Опрессовка готовой системы водяного отопления — это проверка герметичности и качества сборки. От результатов такой проверки полностью зависит — можно ли вводить систему в эксплуатацию или нет. Это первая процедура, которую нужно провести после монтажа и перед включением отопления.

По своей сути — это контроль без разрушения. В систему нагнетается воздух либо вода, посредством чего создается повышенное давление. Если при этом нет течи — можно без опаски запускать систему в работу.

Опрессовка проводится и при проверке уже действующей системы. Ведь часто утечка появляется в местах соединения деталей при помощи фитингов, пайки или сварочных работ. Могут пострадать и сами трубы, например, от механических воздействий, либо под действием коррозии. Высокая температура и давление также являются причиной постепенного износа труб и деталей системы водяного отопления. Чтобы обнаружить и устранить место изъяна требуется опрессовка.

Это комплекс мероприятий, посредством которого в частном доме могут проверяться не только отопительная система, но и горячее водоснабжение, и канализация, и трубы в скважине для воды.

Опрессовка системы теплого пола

В процедуру опрессовки входит:

• испытание трубопровода и его промывка;
• проверка и, если требуется, замена деталей;
• восстановление поврежденной изоляции.

Воздействием высокого давления проверяются:

• прочность корпусов, а также стенок труб, радиаторов, теплообменников и арматуры;
• закрепления при соединении составляющих систему элементов;
• выдержка кранов, манометров, а также задвижек и клапанов.

Существующие методы опрессовки системы отопления

Опрессовка с помощью воды. При таком методе подключают шланг, идущий от водопровода к крану, расположенному на коллекторе или котле. После заполнения системы водой уровень давления должен достигнуть рабочих цифр — 1,5 атм.

Опрессовка с помощью воздуха. При этом способе к системе подключается опрессовщик — компрессор, который нагнетает воздух. Давление в проверяемом участке должно стать больше, чем рабочее, которое обычно 1,5 – 2 атм. В этом случае, на место крана Маевского устанавливается переходник, предназначенный для присоединения компрессора.

Совет. Чтобы специально не приобретать дорогой опрессовщик, при проведении самостоятельных работ проверки небольшого участка, можно воспользоваться автомобильным насосом с манометром.

Опрессовка воздухом проводится в том случае, когда нет возможности подключится к водопроводу, а также в зимний период, когда существует возможность остатка воды в трубах с последующим ее замерзанием. При работе с воздухом целостность системы определяют с помощью показателей манометра. Если нагнетенное давление удерживается на одном уровне — утечки отсутствуют. Чтобы визуально обнаружить свищи, на предполагаемые места наносится мыльный раствор.

Насос для опрессовки системы отопления

Как проходит процесс опрессовки

1. Подготовка системы перед опрессовкой. Если система автономная, то сначала отключается теплогенератор. Если нет, то с помощью кранов перекрывается участок, на котором требуется проверка. Обязательно сливается теплоноситель.
2. Заполняется водой, имеющей температуру не выше 45 С, контур системы. Воздух при этом постепенно сбрасывается.
3. Подключается компрессор и в трубы начинает поступать воздух.
4. В начале процедуры давление доводится до рабочей отметки и визуально осматривается участок на предмет нарушений. Затем давление постепенно повышается до испытательного уровня — так выдерживают не менее 10 мин.
5. Участок или полностью вся система осматривается на наличие утечки в местах соединений. В обязательном порядке визуальному осмотру подвергаются арматура, радиаторы и вся длина стенок труб на предмет свищей. При обнаружении отклонений регистрируются все дефекты и сдвиги. Проверяется работа кранов и клапанов.
6. С помощью показателей манометра устанавливается падение уровня давления. Если он не снизился — система находится в нормальном рабочем состоянии.
7. По результатам проверки составляется акт.

Давление в трубах в процессе опрессовки

Испытательный уровень давления, по рекомендации строительных норм и правил (СНиП), должен быть выше рабочего в 1,5 раза, но при этом не ниже 0,6 Мпа. По правилам же технической эксплуатации тепловых сетей — в 1,25 раза выше рабочего и не ниже 0,2 Мпа.

В частном доме до трех этажей обычно давление не превышает 2 атм. При его превышении срабатывает специальный клапан и происходит сброс. В пятиэтажках давление 3-6 атм; в зданиях от 8 этажей — 7-10 атм. Максимальный уровень испытательного давления зависит от характеристик составляющих элементов системы: труб, радиаторов, арматуры и т.д.

Опрессовка: как сделать своими руками

Проверка системы отопления перед запуском

Когда показатели давления поднимутся до 2-2,5 атм, насос выключается, а оставшийся воздух постепенно спускается из системы с помощью кранов Маевского. Далее, после того как отметка на манометре опустится ниже 1 атм, продолжается заливание водой. Это делается до тех пор, пока вода полностью вытеснит воздух, а давление достигнет уровня 1,2-1,5 атм.

Если никаких утечек не обнаруживается можно подключать котел и запускать систему.

Совет. Для выполнения процедуры своими руками подойдут недорогие погружные насосы, а в качестве емкости для воды можно запросто приспособить бочонок, ведро или таз.

Для такого важного мероприятия, как опрессовка, лучше нанять бригаду, имеющую соответствующую лицензию. Эти люди несут полную ответственность за выполненные действия. При этом заказчик получает все необходимые документы о проведенных работах.

Внимание! В акт о проведенной работе по опрессовке обязательно вносится время, в течении которого система находилась под испытательным давлением и указывается его уровень.

Опрессовка системы отопления — дело, требующее серьезного подхода. Своими руками эта операция должна проводиться только в крайних случаях.

Опрессовка системы отопления: видео

Даже незначительный ремонт одного из радиаторов или трубы отопления неизбежно связан с полным сливом теплоносителя из системы отопления. После окончания работ придется заполнять контур водой. Возникает вопрос – как запустить отопление правильно? Какой температуры должна быть вода, с какой скоростью проводить заливку жидкости? Как подготовить и промыть домашнюю отопительную сеть? Лучше, если работой займутся мастера, – придется учесть множество факторов.

Жителям многоквартирных домов заниматься самостоятельным запуском системы отопления не приходится. Перед началом ремонта специалисты предупредят о работах всех соседей и сольют жидкость с целого стояка. Заполнением также будут заниматься службы, которые обслуживают коммуникации.

В частном доме отопление может быть установлено в соответствии с одной из 2 стандартных схем:

Открытая сеть, которую также называют гравитационной, строится без монтажа циркуляционных насосов, которые перегоняют теплоноситель внутри сети. Кругооборот жидкости осуществляется за счет естественных процессов: горячая вода поднимается вверх, где в расширительном баке, установленном в верхней точке, происходит контакт носителя с воздухом. Остывшая вода опускается в нижнюю часть контура, к котлу, и подается на прогрев.

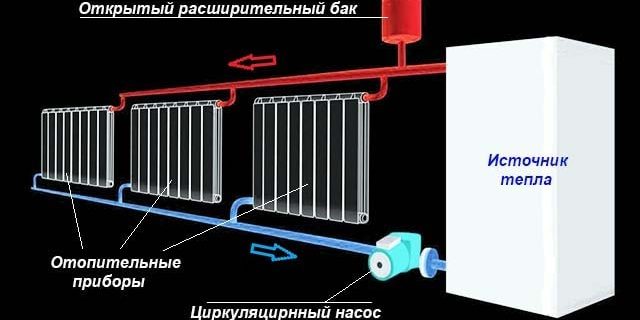

Открытые системы монтируют крайне редко. Встретить «классику» можно только в домах, где для отопления используют старые котлы, металлические трубы и чугунные радиаторы. Объем теплоносителя в таких типах отопительных сетей большой, соответственно, расход энергоносителя – не экономный.

Закрытые схемы – это отопление с подключением насосного оборудования, которое обеспечивает постоянную циркуляцию горячей воды внутри системы. Расход энергоносителя (газа или электричества) минимальный, ведь объем жидкости составляет всего несколько десятков литров. За счет постоянного перемещения воды котел включается только для подогрева теплоносителя до заданной температуры.

Замена воды в закрытом и открытом контуре обогрева проводится:

• Во время первого запуска отопления.

Регулярный долив жидкости требуется в процессе эксплуатации, если не проводился слив после отопительного сезона.

Вопрос, на который нет однозначного ответа – нужно ли ежегодно осушать контур после завершения отопительного сезона? Решение зависит от типа, возраста и материала изготовления основных элементов – труб и радиаторов, а также от общего объема жидкости.

Чаще всего осушают на лето системы со старыми чугунными радиаторами. Причина – появление течи после выключения котлов. Старые ребра из чугуна соединены между собой резьбовыми соединениями со старыми прокладками. Когда внутри батарей есть горячая вода, уплотнители расширяются, обеспечивая стабильную герметичность на швах.

После остывания воды материал, из которого изготовлены прокладки, естественно, сжимается, и в местах стыка ребер начинается течь. Но длительный простой старых радиаторов без воды чреват ускоренной коррозией, ржавчина внутри радиатора и старых труб в сухой среде осыпается, и может вывести из строя целый стояк.

В закрытых новых контурах заполнение системы отопления – процесс не затратный. Но полностью сливать жидкость каждый год не рекомендуется – в этом нет необходимости.

Насколько часто нужно менять жидкость в системе отопления? Несколько общих правил:

• В контурах открытого типа частных домов достаточно просто доливать воду, если система герметична, не подвергая старые коммуникации стрессовым проверкам в виде длительного сухого простоя. Замена необходима только в случае экстренного ремонта или профилактической герметизации, после промывки.

• Закрытые отопительные системы нуждаются в профилактической промывке и смене теплоносителя через несколько лет.

Частота заполнения новой жидкостью зависит от характеристик воды, срока эксплуатации синтетического теплоносителя, общего состояния системы. При сильном завоздушивании крайних точек рекомендуют выявить причину – найти место протечки и проверить герметичность сети отопления. Обычно замену воды проводят раз в несколько сезонов.

Перед тем, как залить новую жидкость в систему отопления закрытого типа, обязательно нужно выбрать теплоноситель. Вариантов всего 3:

Важно! Воду можно использовать в любых системах отопления домов, если часть контура не контактирует с холодным наружным воздухом. Если котельная – вне дома, трубы проложены в грунте без теплоизоляции, нужно использовать незамерзающие жидкости – при выключении котла замерзшая вода приведет к растрескиванию труб.

Не стремитесь сэкономить, заливая в новую систему водопроводную воду. Водопроводная вода «обогащена» не только хлором, который при нагреве негативно воздействует на поверхности, с которыми соприкасается. Под воздействием температуры, которая может достигать 60 – 80 о , на внутренних стенках труб, соединителей, радиаторов начинает формироваться налет. Отложения напоминают накипь внутри электрического чайника с такими же последствиями: твердые отложения со временем перекрывают внутренние просветы. В результате – часть радиаторов может оставаться холодной даже при высокой температуре носителя.

Кроме неприятностей с водным камнем, образующим слой налета на стенках труб, использование обычной водопроводной воды может спровоцировать проблемы, возникающие вследствие химических реакций, происходящих в носителе при нагреве. Агрессивные примеси не лучшим образом сказываются на состоянии покрытия внутри радиаторов, разъедают уплотнители, ускоряют коррозионные процессы.

Вывод – при небольшом объеме жидкости нет смысла экономить. В систему отопления закрытого типа лучше залить дистиллированную воду.

• Низкая стоимость.

• Сниженная вязкость, хорошая текучесть.

• Отсутствие примесей.

• Отсутствие хлора.

• Увеличенная температура закипания.

Дистиллят в качестве теплоносителя оказывает благотворное влияние на работу всей системы: очищенная вода быстрее прогревается, снижается нагрузка на насосное оборудование, нет риска образования засора внутри труб, появления отложений на внутренних стенках.

В продаже есть готовые растворы и концентраты на основе:

Несмотря не безукоризненные эксплуатационные качества этиленгликоля, растворы на его основе лучше не заливать в домашнюю сеть отопления – вещество опасно для здоровья.

Ориентироваться при покупке стоит не на цену, а на степень концентрации действующего вещества. Разные марки теплоносителя разбавляются в определенной пропорции. Перед приготовлением раствора обязательно изучите инструкцию по разведению состава.

Синтетические носители деградируют со временем, поэтому перед тем, как выбросить канистру из-под концентрата, найдите информацию о сроке использования и сделайте маркером пометку возле котла или входящего патрубка, чтобы не забыть заменить теплоноситель вовремя.

Запуск системы отопления в частном доме с заполнением водой проводится по сложной технологии. Для работы придется купить или одолжить специальное оборудование и следовать инструкции. Если не уверены в целостности контура, присутствуют видимые повреждения элементов, обязательно вызовите специалиста.

Перед тем, как заполнять систему отопления в частном доме, определяют способ заливки жидкости в контур. Существуют 4 варианта решения вопроса:

1. Сети, оборудованные клапанной автоматикой, заполняются без стороннего вмешательства. Принцип – при падении уровня давления внутри контура автоматически открывается клапан и происходит наполнение до достижения оптимального рабочего давления.

1. Отопление с современным двухконтурным котлом заполняют из водопроводной трубы: системы соединены.

1. Контур с расширительным мембранным бачком проще залить через трубы, где находится расширитель, предварительно демонтировав бак.

1. С помощью специального нагнетателя – насоса для закачки воды в систему отопления, который подсоединяют к входящему патрубку.

Старую сеть необходимо проверить на герметичность и отсутствие течи. Также обязательную проверку проводят при первом пуске отопления. Не стоит пренебрегать этапом опрессовки, особенно если в доме есть участки с обогрева пола, которые будут находиться под стяжкой и декоративным покрытием. Устранять течь после завершения ремонта дорого и непросто.

Перед началом проверки старого отопления сливают всю воду. Для слива носителя открывают кран. Действовать нужно медленно и осторожно. Перед сливом обязательно проверьте температуру воды – носитель должен остыть до 30 о . Сливной вентиль находится в самой нижней точке контура.

Важно! Используйте мерную тару при сливе теплоносителя, чтобы узнать точный объем жидкости. Не возникнет вопроса о количестве воды, которую нужно залить в отопительную сеть.

После осушения открывают воздушный клапан – кран Маевского. Воздух заполнит контур и выровняет давление внутри системы.

Приступают к опрессовке. Используют насос: подсоединяют шланг к патрубку на входе. Клапан в верхней точке оставляют открытым, чтобы воздух свободно выходил.

Нагнетают жидкость до достижения давления, превышающего рабочий показатель в 1,5 раза. То есть если рабочее давление составляет 1,5 бар, при проверке необходимо повысить показатель до 2,0 – 2,25 бар (но не более, чем максимальный разрешенный для котла показатель).

Закрывают верхний клапан после того, как из него начинает течь вода. Оценивают герметичность. Проверяют сухость всех сложных участков:

• Мест входа и выхода труб из радиаторов.

• Соединения труб.

• Точки на входе и выходе из котла.

• Остальные резьбовые соединения.

Жидкость под повышенным давлением оставляют на несколько часов: если за это время не появилась течь, значит, отопление в порядке.

Способов создания чрезмерного давления – два: жидкостный (закачка воды) и сухой (нагнетание воздуха). Сложность самостоятельной проверки заключается в том, что при заливке воды может возникнуть неприятная ситуация, если в контуре есть место разрыва (трещина или негерметичное соединение). Лучше доверить опрессовку мастеру.

Планируете оставить воду в качестве теплоносителя? Просто слейте избыточное количество до падения давления до рабочего показателя в 1,5 бар.

Прочистку необходимо выполнить:

• Если система старая.

• Если использовалась обычная вода в качестве теплоносителя.

Перед началом промывки разводят средство для прочистки с водой в указанной в инструкции пропорции. Заливают средство с помощью насоса, заполняют контур водой.

Оставляют на несколько часов. За это время раствор растворяет накопившийся в радиаторах осадок, снимает отложения с внутренних стенок.

После промывки сливают всю жидкость и приступают к заполнению системы. Также промывка является обязательной перед тем, как заполнить систему отопления закрытого типа антифризом.

• Закрывают сливной кран.

• Проверяют клапаны стравливания воздуха: все краны должны быть перекрыты.

К патрубку, через который будет заливаться жидкость, подсоединяют насос. Обычно насосы укомплектованы гибкими шлангами с резьбовым соединением. Шланг забора воды опускают в емкость с носителем.

Начинают заполнение системы. Важно подобрать оптимальную мощность работы насоса, избегая слишком быстрого заполнения. Одновременно с набором воды, следят за открытым краном. Прекращают заполнение после начала вытекания носителя из открытого крана Маевского.

Последний этап перед запуском отопления – удаление избытка воздуха и проверка. Необходимо со всех воздушных клапанов стравить воздух, оставшийся в контуре. Для этого поочередно открывают краны в крайних точках, выпускают воздух. Краны перекрывают после того, как начинает течь вода.

Когда весь воздух стравлен, проверяют показатель давления. В норме показатели всех манометров, установленных в контуре, должны совпадать, и находиться на отметке в 1,5 – 1,8 бар. При использовании антифриза показатель иногда увеличивают до максимальных 2 бар.

После проверки давления включают котел. При температуре носителя, не превышающей 40 о , система работает до 1 часа. Затем отопление выключают. После остывания выполняют еще одну проверку при более высокой температуре. Нагревают носитель до 60 – 70 о . В таком режиме отопление оставляют на 2 – 3 часа.

Провести заполнение открытой системы отопления проще. Не нужны специальные инструменты. Достаточно определить верхнюю точку нахождения воды в расширительном баке. Понадобится помощник, который будет следить за воздушными кранами.

Сливается жидкость через сливной патрубок, расположенный в нижней точке. Если необходимо, выполняется промывка контура. Заполнение системы выполняют в последовательности:

• Перекрывают сливной кран.

• Открывают клапаны стравливания воздуха.

• В расширительный бак начинают медленно заливать дистиллят.

Продолжают заполнять систему с короткими перерывами, чтобы воздух равномерно поднимался на поверхность. Заливку проводят до того момента, когда из воздушных кранов начнет вытекать жидкость. Клапаны перекрывают.

В расширительный бак доливают воду до отметки. Нельзя заполнять расширитель полностью. При нагреве увеличивается объем жидкости, и вода через края бака начнет выливаться. Максимальный уровень теплоносителя составляет 2/3 от внутреннего объема бака.

После окончания работ стравливают воздух из радиаторов. Поочередно проверяют каждый воздушный кран. Доливают необходимое количество воды в бак.

При эксплуатации открытой системы необходимо помнить о том, что теплый носитель постоянно контактирует с воздухом, и, соответственно, испаряется. Поэтому периодически стоит заглядывать в расширительный бак. При падении уровня необходимо просто долить достаточное количество воды.

Перед проверкой обязательно выключите котел и дождитесь, пока остынет до комнатной температуры вода. Не доливайте носитель в горячую воду. Используйте жидкость с температурой до 40 о .

Соблюдая осторожность и правила запуска, самостоятельно можно справиться с доливом воды в старую систему. При первом запуске проверку и заполнение должны сделать мастера, которые монтировали отопление. Если у вас нет навыков, не старайтесь самостоятельно устранить течь или заменить теплоноситель в контуре. Доверьте работу специалисту – мастер подберет оптимальный носитель, средство для прочистки, которое не повредит внутренние поверхности, и правильно заполнит систему.

Опишите свой вопрос максимально подробно и наш эксперт ответит на него

Здравствуйте. Можно ли вызвать специалиста по запуску отопительной системы в Бровары?

Какой бы ни была система отопления, ее важность для обеспечения комфорта проживающих в частном доме просто невозможно переоценить. Залогом домашнего уюта всегда является стабильность ее функционирования. Своевременная проверка, несложные профилактические меры и своевременный ремонт системы позволяют максимально долго и эффективно использовать водяное отопление дома – ту систему, о которой мы сегодня и поведем речь.

Водяное отопление – одна из систем, которая в состоянии обеспечить домашний комфорт

Самой простой в уходе является открытая система. Профилактические меры при ее проверке сводятся лишь контролю уровня воды, находящейся в расширительном баке. Если же система закрытая, возникает необходимость дополнительных проверок.

Место расширительного бака в системе водяного отопления

Если водяное отопление в частном доме относится к закрытому типу, то качество ее работы может быть обеспечено лишь при условии совершения большего количества действий и операций. Последовательность действий может быть следующей:

• сначала проверяется давление в расширительном баке, для чего используется манометр, укрепленный на трубопроводе. Идеальный уровень давления — 1-1,5 Бар. При более низком уровне следует увеличить объем воды в баке и определить вероятную причину ее утечки (проверяются все места соединения);

Давление в системе отопления должно составлять порядка 1-1,5 Бар

• затем удаляется воздух из системы, для чего по очереди открываются все краны радиаторов. Если из кранов начинает течь вода, можно сделать вывод, что воздуха в системе больше нет;

Воздуха в системе отопления нет, если из крана начинает течь вода

• далее осуществляется проверка расширительных баков, для чего производится подключение насоса с манометром к вентилям радиаторов. Пониженное давление требует подкачки воздуха в баки.

В том случае, если водяное отопление в частном доме имеет в своем составе циркуляционный насос, необходимо удостовериться в его исправности и эффективности. Работа насоса должна быть бесшумной, в ходе его функционирования не должно возникать излишнего сопротивления. При наличии любого отклонения следует пригласить специалиста для установления причины и решения возникшей проблемы.

Циркуляционный насос, установленный в систему отопления должен работать практически бесшумно

Фильтр, находящийся перед насосом, может засоряться при попадании в него щепок, опилок или другого мусора, который мог находиться в трубах до их установки. Очистка фильтра производится после отключения воды. Для этого фильтр извлекается и промывается под водяной струей.

Фильтр на входе циркуляционного насоса должен регулярно очищаться

Выполняя эти несложные и достаточно немногочисленные операции, вы сможете обеспечить безотказность работы системы водяного отопления и необходимый комфорт в вашем доме.

Используемые источники:

• https://otivent.com/ustrojstvo-sistemy-vodyanogo-otopleniya-v-zagorodnom-dome
• https://www.rmnt.ru/story/heating/proverka-iobsluzhivanie-sistem-otoplenija-chastnogo-doma-svoimi-rukami.1243872/
• https://sandizain.ru/otoplenie/obsluzhivanie/opressovka-sistemy-vodyanogo-otopleniya.html
• https://36doors.ru/otoplenie/kak-proverit-sistemu-otopleniya-v-chastnom-dome/
