В холодное время года потребность в тепле особо возрастает. Но далеко не каждый хозяин имеет возможность приобрести обогреватель заводского образца. В том, чтобы собрать обогреватель своими руками, нет ничего сложного.

Предлагаем вашему вниманию четыре варианта создания обогревательного прибора из подручных средств, который будет прекрасно справляться с возложенной на него задачей. Мы подробно описали процесс изготовления самоделок. Описали принцип действия и особенности эксплуатации.

К пошаговым руководствам мы приложили схемы, фото-подборки и видео-инструкции.

Приборы для локального обогрева

Самые простые модели самодельных обогревателей предназначены для локального обогрева. Их максимальная температура нагрева составляет порядка 40°С.

В большинстве своем обогревающие самоделки относятся к излучающим устройствам, действующим по принципу ИК обогревателей и электрических радиаторов. Подключают их к однофазной сети с традиционными для бытовых объектов 220 В. Желающим заняться самостоятельным изготовлением приборов нужны знания в области электротехники и электромонтажа.

Галерея изображенийВ роли нагревательного элемента будет выступать отрез алюминиевой фольги, используемой хозяйками для запекания, толщина которой составляет 0,1 мм

Первым делом прочищают стеклянные заготовки, удаляя с помощью салфетки пыль и остатки грязи, обезжиривают и тщательно просушивают. Очищенные заготовки охлаждают. Это необходимо для того, чтобы при последующем обжиге нагар лучше оседал на поверхности.

Подпаливают установленную в подсвечник свечу. А затем поочередно захватывают плоскогубцами за уголок каждую стеклянную заготовку и аккуратно двигают над свечой, чтобы стекло покрылось сажей. Необходимо добиться равномерного оседания нагара на всей поверхности стекла; обожженная часть и будет выступать токопроводящим элементом.

Манипуляции со свечой придется периодически прерывать с тем, чтобы дать разогретому стеклу немного остынуть.

Главное достоинство такого прибора в том, что значительная часть тепловой энергии выделяется нагретым до определенной температуры материалом в виде инфракрасного излучения

После остывания заготовок у каждой из них прочищают края. Для этого с помощью гигиенических палочек вдоль контура по периметру снимают по 5 миллиметров от края.

На обожженную часть, которая будет выступать в роли токопроводящего элемента, равномерно наносят клей, сверху которого прикладывают заранее подготовленный отрез фольги. Полоски будут выполнять функцию клемм, необходимых для подключения проводов.

Такие же действия выполняют со второй половинкой. Обе детали соединяют. Чтобы обеспечить герметичность устройства, места соединений обрабатывают герметиком, покрывая торец по всему периметру.

Чтобы сделать нагревательные элементы, из фольги вырезают две полосы, ширина которых соответствует размеру закопченной области на стеклянных заготовках

Для того чтобы рассчитать мощность прибора, необходимо с помощью тестера измерить сопротивление углеродистого покрытия. Щупы мультиметра прикладывают к свисающим «хвостикам» алюминиевой фольги. Полученные данные используют при расчете с помощью формулы:

N=I² х R,

где «N» – мощность, «I» – сила тока, а «R» – сопротивление.

Мощность не должна превышать допустимые значения в 1,2 Вт. Если сопротивление превышает значение в 120 ОМ, чтобы уменьшить его, необходимо слой нагара сделать чуть толще. Здесь действует такое правило: чем больше копоти, тем меньше электрическое сопротивление.

Если параметры в пределах нормы – приступают к финальной стадии сборки. Для этого зачищенные края заготовок смазывают клеем, а свободные концы отрезов фольги загибают и приклеивают к одной из сторон.

Из деревянного бруска делают подставку и монтируют на нее подключенные к электрическому шнуру контактные площадки

На деревянную площадку устанавливают собранную из стекла и фольги конструкцию и устройство подключают к 12-вольтному источнику.

Вариант #2. Греющая панель из остатков ИК пола

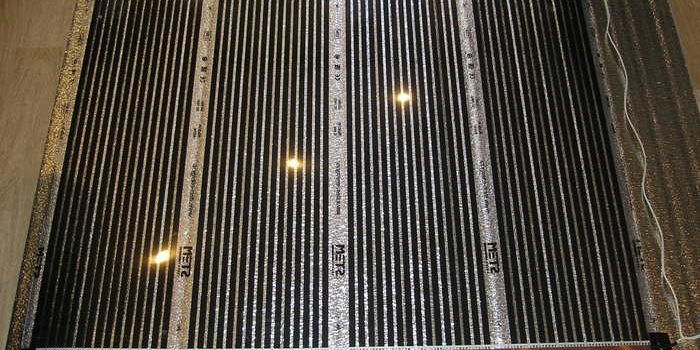

Если после устройства греющего инфракрасного пола остались обрезки пленки, их стоит смело пустить в дело изготовления настенного обогревателя, к примеру, для дачи или гаража.

Их обрезков инфракрасной пленки, оставшихся после устройства теплого пола в доме, можно соорудить настенную панель, а при желании декорировать ее ламинированной крупногабаритной фотографией

Инфракрасная пленка потребляет меньше энергии, чем прочие обогревающие электроустройства. Для небольшого помещения примерно 2×2 м достаточно 1 м пленочной карбоновой системы.

Галерея изображенийКорпус прибора будет выполнен из жестяной банки высотой в 20 см при диаметре в 10 см., а планки для намотки спирали из нихрома – из нефольгированного текстолита

Помимо жестяной банки для сборки нагревательной конструкции необходимо подготовить:

• трансформатор на 12 Вольт;
• диодный мостик;
• нихромовая проволока сечением 1 мм²;
• вентилятор;
• перфоратор с тонким сверлом;
• паяльник;
• компьютерный вентилятор.

Из текстолита необходимо заранее вырезать две заготовки, размер которых соответствует габаритам выбранной банки. Для подключения устройства к сети и переключения режимов потребуется также электрический шнур и кнопочный переключатель.

Первым делом с отреза текстолита снимают фольгу и вырезают внутреннюю часть так, чтобы получилось подобие рамки.

В текстолитовой заготовке с помощью тонкого сверла проделывают отверстия, размещая их с небольшим смещением относительно друг друга

В проделанные отверстия заглубляют концы нихромовой проволоки. К свободным концам заведенной под раму проволоки припаивают очищенные от изоляции «хвосты» электрических проводов.

Плотность тока в контактирующих с воздухом нихромовых электрически спиралях составляет порядка 12-18А/мм². В зависимости от степени нагрева их насыщенность цвета будет меняться от темно-бордового до ярко-красного. Температура наружной поверхности излучателя при этом не превышает и 70 градусов.

Берут трансформатор, диодный мостик и кулер и замыкают их с зафиксированной нихромовой проволокой в единую цепь, не забывая при этом подключить переключатель

Диодный выпрямитель и малогабаритный трансформатор на 12 В необходим для питания кулера.

Чтобы иметь возможность регулировать температуру, стоит рассмотреть вариант установки хотя бы двух разделенных спиралей. К тому же, подключив спирали параллельно, в случае перегорания одной, другие не пострадают.

Главное при сборке конструкции – чтобы намотанные спирали не касались каких-либо деталей помимо текстолитовой рамки.

Вентилятор монтируют в банку с помощью кронштейна в виде П-образной металлической детали, зафиксированного болтом. Ток будет прогревать витки проволоки, а вентилятор обдувать конструкцию теплым потоком воздуха.

К собранной конструкции прикрепляют текстолит, после чего соединенные в единую цепь элементы электрического устройства помещают в банку

Для обеспечения свободного доступа воздуха в крышке и стенках банки просверливают 20-30 отверстий диаметром по 1,5-2 мм. Собранное устройство непосредственно напрямую подключают к сети в 220В и проверяют его работоспособность. В целях безопасности излучающую поверхность можно прикрыть защитной сеткой.

Такой тепловентилятор подойдет для прогрева небольшого по площади помещения. Как и промышленные модели тепловентиляторов, он всего за несколько минут прогреет середину комнаты, не расходуя драгоценное тепло на теплопотери, которые ходят сквозь стены.

Галерея изображенийКорпус изделия можно сделать из секционной батареи системы отопления, автомобильного радиатора либо же сварить из стальных труб

Для обеспечения плавной настройки мощности прибор оснащают реостатом или дискретными переключателями. Чтобы автоматизировать процесс, дополнительно устанавливают термостат и датчик опрокидывания.

Чтобы сделать масляный обогреватель нужно заранее подготовить:

• ТЭН мощностью в 1кВт (для помещения площадью в 10 квадратов);
• прочный и герметичный корпус, конструкция которого полностью исключает утечку жидкости;
• чистое и термостойкое техническое масло берется из расчета в 85% от общего объема корпуса;
• устройства управления и автоматики – подбираются в соответствии с общей мощностной нагрузкой прибора.

Важный момент, приобретая патронный тент, не забудьте проверить, чтобы в комплекте к нему шли силиконовые прокладки или их аналоги, выполненные из маслотермобензостойкой резины.

Чтобы не связываться со сваркой, в качестве корпуса можно использовать демонтированный регистр отопления, демонтированный из-за модернизации системы общественного здания.

Внушительная по габаритам конструкция будет нуждаться в сооружении платформы. Ее можно сделать из швеллеров или стальных уголков. При составлении схемы рамы отталкиваются от вместительности емкости и высоты изделия.

Схема подключения устройства и последовательность сборки ее конструктивных элементов наглядно представлена на рисунке

Сложность может возникнуть на этапе сварки элементов. Ведь для выполнения работ необходимо владеть соответствующими навыками. Первым делом разрезают профильную трубу на отрезки заданной длины. Из них собирают прямоугольные рамы.

В углу конструкции вырезают отверстие под размещение ТЭНа. В самой высокой точке радиатора вырезают отверстие для возможности заливки масла и оснащают штуцером с наружной резьбой, сверху которого устанавливают крышку.

Перед введением нагревательного прибора в эксплуатацию его необходимо протестировать на герметичность, создав большое давление в середине прибора

При сборке конструкции следует обратить внимание на ряд моментов:

1. ТЭН лучше размещать в боковой или нижней части конструкции, фиксируя с помощью болтовых соединений. Такое решение обеспечит лучшую циркуляцию масла. Он ни при каких условиях не должен соприкасаться с корпусом.
2. Чтобы активизировать процесс естественной конвекции жидкости, дополните конструкцию помпой и электроприводом. Для фиксации насоса к емкости нужно приварить небольшие металлические пластины.
3. Не забудьте предусмотреть оснащенные клапанами отверстия для возможности экстренного сброса давления путем слива масла. Помпы располагают в нижней части радиатора по углам.
4. Чтобы обеспечить долговечность конструкции, предупредив развитие электрокоррозии, учитывайте сочетаемость металла корпуса и ТЭНа. Из-за разности потенциалов металлов не стоит комбинировать обычную сталь или алюминий с медью.
5. В обязательном порядке заземлите нагревательный прибор.

Конструкцию наполняют маслом не полностью, а лишь на 85%. Это необходимо для того, чтобы отведенные на воздух 15% были буферной зоной при расширении масла вследствие повышения температуры.

Галерея изображенийУчитывайте, что графитовый порошок, выполняющий роль токопроводящей смеси – чрезвычайно пачкающееся вещество, да и к тому же он очень опасен для здоровья</source></picture>

Чтобы сделать эффективно работающий ИК обогреватель своими руками, необходимо также подготовить:

• две медные клеммы;
• эпоксидный клей;
• деревянные заготовки для рамки.

Как и в предыдущих вариантах, потребуется электрический шнур, оборудованный вилкой.

Графитовый порошок можно «добыть» из отслуживших свой срок батареек. Для получения необходимой мощности обогревателя опытные мастера рекомендуют вводить до двух объемов углеродного наполнителя. В готовом виде получается густая и вязкая смесь, которую довольно трудно наносить тонкой пленкой. Чтобы упростить задачу используют узкий шпатель.

Разведенный с клеем графитовый состав выкладывают на пластиковые заготовки, делая извивающуюся дорожку, не забывая при этом отступать отведенное расстояние

Последовательность выполнения действий:

1. Графит перемешивают с эпоксидным клеем в пропорции 1:1,5 или 1:2.
2. На рабочую поверхность выкладывают пластиковую заготовку гладкой стороной книзу.
3. Готовую смесь выкладывают тонким слоем на пластик, формируя зигзагообразный узор.
4. Сверху на выложенный узор второй лист пластика.
5. По такой же технологии подготавливают вторую пластину. Обе заготовки плотно сжимают и дожидаются, пока клеевой состав затвердеет.
6. На заготовки с противоположных сторон от графитового проводника фиксируют клеммы, придерживаясь представленной выше схемы.
7. К клеммам подключают зачищенные концы электрического кабеля.
8. Подключают прибор к сети и проверяют работоспособность системы.

Измерение сопротивления проводника и расчет мощности собранного прибора выполняют, придерживаясь описанной выше технологии.

На параметр сопротивления влияет количество графита в массе. Чтобы повысить сопротивление проводника нужно увеличить дозу графита в составе.

Для повышения жесткости конструкции устройство можно обрамить деревянной рамкой. Чтобы усовершенствовать конструкцию, дополните ее простеньким терморегулятором.

Выводы и полезное видео по теме

Видео #1. Обзор варианта изготовления спирального нагревателя:

Видео #2. Самодельный инфракрасный обогреватель мощностью в 1кВт:

Мы рассмотрели лишь несколько вариантов изготовления обогревателей из подручных средств. На самом деле их существует великое множество. При желании вы можете самостоятельно разработать и изготовить такой прибор. И наградой вам станет желанное тепло в ненастную погоду.

Хотите предложить собственный вариант изготовления обогревателя? Появились вопросы или есть полезная информация для нас и посетителей сайта? Оставляйте, пожалуйста, комментарии в расположенном ниже блоке.

Потребность в тепле у человека особенно возрастает в период межсезонья, когда наступают холода. Однако далеко не каждый может купить заводское оборудование для обогрева, стоимость которого зачастую высока. В подобных ситуациях альтернативным вариантом является изготовление для дома обогревателя своими руками. Прежде всего, необходимо определиться, какой именно прибор нужен. Самостоятельно сделать конструкцию не так сложно, как кажется.

1 Преимущества и требования к конструкциям</span></h2>

Любые домашние приборы для обогрева, независимо от конструкции и сложности производства, должны соответствовать определенным требованиям. Среди них:

• Безопасность и надежность в работе.
• Высокие показатели рабочей мощности, а также производительности.
• Удобство транспортировки.
• Простота сборки.
• Экономичность в потреблении электричества.
• Доступная цена на элементы конструкции и материалы.
• Прочность и практичность.

Среди всех существующих видов нагревательных элементов наиболее мощными и эффективными считаются кварцевые, электрические, инфракрасные и керамические приборы. Самодельные устройства для обогрева дачи, квартиры или частного дома имеют значительные достоинства по сравнению с заводскими. Некоторые из них:

• Простота и компактность изделий, эксплуатировать которые можно в любых помещениях.
• Высокий показатель КПД.
• Возможность изготовить конструкцию из дешевых и простых материалов, что поможет существенно снизить себестоимость готового агрегата.
• Большинство изделий работают бесшумно.
• Удобство эксплуатации и транспортировки.
• Качество сборки своими руками.

‘ >🔥 ИНФРАКРАСНЫЙ ОБОГРЕВАТЕЛЬ своими руками (для гаража или мастерской)

Сегодня есть возможность самостоятельно сделать инфракрасные обогреватели, которые считаются наиболее безопасными и эффективными в работе. Если нужно более мощное устройство, можно изготовить спиртовой или масляный обогреватель, агрегат на батарейке, газовый прибор, тепловую пушку.

Также есть такие мастера, которые отдают предпочтение керосиновым устройствам, но подобные конструкции менее распространены по сравнению с остальными.

РекомендуемПрименение настенного масляного обогревателя для отопления помещения

2 Инфракрасные обогреватели</span></h2>

Современные инфракрасные конструкции для обогрева помещений практичные и экономные. Кроме того, обладают хорошими значениями КПД. Подобное агрегаты излучают потоки, которые без контакта с воздухом быстро нагревают различные поверхности в комнате. Вследствие этого осуществляется быстрое преобразование электрической энергии в тепловую.

Наиболее доступный вариант для изготовления в домашних условиях — пленочная система, в основе которой находится нагревательная пленка. Необходимые детали для работы:

• алюминиевая фольга;
• свечка из парафина;
• электрический провод с вилкой;
• палочка для чистки сажи;
• 2 куска стекла, которые обязательно должны быть одинаковыми;
• герметик;
• эпоксидный клей;
• держатель для свечки;
• губка для чистки стекол.

Конструкцию необходимо собирать последовательно. Поэтапное руководство:

1. 1. Первым делом нужно тщательно очистить стеклянные поверхности от загрязнений, а затем обезжирить.
2. 2. Следующим шагом нужно собрать токопроводящую основу. Для этого при помощи свечки на одну из сторон стекла следует нанести копоть. Последняя будет являться своеобразным проводником. Стеклянные заготовки необходимо предварительно охладить.
3. 3. С помощью палочек по периметру основы очистить копоть, чтобы получилась ровная окантовка (примерная ширина 0,5−0,7 см).
4. 4. Из фольги необходимо вырезать полоски, ширина которых должна совпадать с площадью основы из стекла. Полоски будут выполнять роль электродов, проводящих ток.
5. 5. Одно стекло уложить на ровную поверхность так, чтобы закопченная сторона была сверху. Затем по всему периметру необходимо нанести клеящий состав. На поверхность наложить полоски, слегка сдвигая их за края стекла. Сверху накрыть вторым стеклом (закопченной стороной внутрь), а затем хорошо прижать, чтобы клей схватился. После этого все стыки хорошо обработать герметиком.
6. 6. На завершающем этапе нужно проверить мощность конструкции. Если значение не более 100 Вт на 1м², тогда подсоединение к электросети осуществляется при помощи проводника с вилкой. Для расчета мощности используют простейшую формулу: N = UxU/R, где U — напряжение электрической сети (стандартные показатели 220 В), N — мощность, R — сопротивление.

‘ >Как сделать Обогреватель 700℃+ 🔥 из Глиняных Горшков своими рукамиРекомендуемОсобенности устройства и принцип работы масляного обогревателя

3 Масляная система</span></h2>

Самодельные масляные агрегаты характеризуются надежностью и безопасностью. Кроме того, можно сделать своими руками обогреватель из батареи. Подобными конструкциями допустимо пользоваться как для обогрева жилых, так и каких-то технических помещений. В состав изделия входит корпус из металла, который впоследствии заполняют теплоносителем (вода, техническое масло).

Для изготовления мощного масляного обогревателя своими руками потребуются определенные материалы. Среди них:

• трубчатый нагреватель;
• электропомпа мощностью 2,5 кВт;
• температурный регулятор;
• трубки, которые могут выдержать температурные показатели в 160 °C;
• использованная батарея (при наличии), если таковая отсутствует, можно самостоятельно при помощи сварочного аппарата изготовить основу из труб;
• техническое масло;
• токопроводящий шнур с вилкой;
• уголки из металла.

Все манипуляции осуществляются при помощи электродрели и сварочного аппарата. Пошаговое руководство по изготовлению масляного обогревателя:

1. 1. Сначала делается прямоугольная рама нужного размера для установки агрегата. Для этого уголки разрезают на отрезки требуемой длины и сваривают между собой, чтобы получилась прямоугольная конструкция. В нижней части каждого угла привариваются ножки.
2. 2. В подготовленной заранее емкости проделывают отверстие для монтажа ТЭНов. Их располагают в нижней части изделия. Дополнительно понадобится отверстие вверху для заливки масла. Для работы используется болгарка.
3. 3. Затем на металлических пластинах осуществляется монтаж электропомпы.
4. 4. Для крепления последней используют жаростойкие трубы, которые при помощи сварки фиксируют на корпусе и подсоединяют к помпе запорной арматурой.
5. 5. Далее устанавливают нагревательные элементы в сделанные отверстия. Крепление осуществляется при помощи болтов.
6. 6. На входное отверстие приваривают резьбовой наружный штуцер для монтажа защитной крышки. Простейшую конструкцию можно сделать из отрезка трубы с внутренней резьбой, которую затем накручивают на штуцер. На второй конец трубки наваривают прямоугольную заглушку из металла для предотвращения выливания теплоносителя.
7. 7. На завершающем этапе устанавливают и подключают терморегулятор и токопроводящий кабель. Далее монтируют емкость на подготовленный каркас и заливают теплоноситель.

‘ >Автономный обогреватель своими рукамиРекомендуемКак сделать обогреватель из чугунной батареи своими руками

4 Газовые нагревательные приборы</span></h2>

Как сделать электрообогреватель своими руками, уже описано выше, но не многие задумываются над тем, что существуют устройства, которые могут работать без электричества. К таким изделиям относятся газовые конструкции. Агрегат обеспечивает нагрев комнаты благодаря инфракрасному излучению, а также воздушной конвекции. Для производства потребуются такие материалы:

• сито, имеющее форму полусферы;
• сетка из металла;
• газовая горелка;
• оцинкованная сталь;
• закрывающий вентиль.

Все манипуляции проводятся последовательно. Пошаговая инструкция:

1. 1. Из листов оцинковки необходимо вырезать две круглые заготовки. Размер последних должен совпадать с диаметром сита и иметь незначительные выступы.
2. 2. На одну из заготовок при помощи болтового соединения крепят газовую горелку. Затем в противоположную сторону от горелки загибают выступы. На них фиксируется сито таким образом, чтобы оно закрывало горелку. В подобной конструкции сито нужно для рассеивания тепла.
3. 3. Из металлической сетки сделать цилиндрическую конструкцию и закрепить к выступам так, чтобы сито и горелка были закрыты. В качестве фиксирующих элементов могут служить металлические заклепки. Внешне агрегат напоминает цилиндр, внутри которого размещается горелка, а сверху — сетка и сито.
4. 4. Цилиндрическую конструкцию сверху закрывают второй заготовкой из стали, загибая выступы наружу. Затем к ней крепится верхняя часть изделия. Готовую систему подсоединяют к баллону или газовой магистрали при помощи специального шланга.

‘ >Самый дешевый эл. обогреватель для гаража.

5 Тепловая пушка</span></h2>

Электронагреватель, работающий по принципу тепловой пушки, также можно сделать самостоятельно. Для производства потребуются следующие детали:

• Нагревательный элемент, в качестве которого допустимо использовать спираль от электрической плиты.
• Компьютерный вентилятор.
• Выключатель.
• Металлическая емкость в форме цилиндра. В этом случае можно использовать старый баллон, верх и днище которого необходимо срезать, или ведро.
• Металлическая решетка.
• Провода.

Сборку конструкций осуществляют пошагово. Манипуляции проводят следующим образом:

1. 1. По диаметру емкости вырезают решетку. Затем на нее крепят спираль, чтобы укладка была меньше емкости в диаметре.
2. 2. По бокам основы проделывают прямоугольные отверстия для вставки решетки со спиралью. Последнюю необходимо разместить на расстоянии 3 см от края основы.
3. 3. От спирали проводники выводят за стенки основы через изоляторы. На внешней стороне емкости крепят автоматический выключатель.
4. 4. На противоположной стороне от решетки на корпусе монтируют вентилятор при помощи саморезов. Затем прибор подключают к автоматам. По краям основы проделывают отверстия для установки опор. Готовый обогреватель должен быть максимально устойчивым.
5. 5. Затем проводят тестовый запуск конструкции. Для этого сначала включают вентилятор, а затем подают питание на спираль.

‘ >Эффективный обогреватель своими руками

6 Простейший тепловентилятор</span></h2>

Существует еще один вариант самодельного агрегата. Процесс его сборки займет не более 2−3 часов. Основным преимуществом считается простота изготовления, а также доступность деталей. Минусом является тот факт, что в процессе работы устройства сжигается кислород. Для изготовления системы понадобится:

• жестяная банка диаметром не менее 10 см;
• диодный мост;
• вентилятор;
• паяльник;
• трансформатор на 12 В;
• проволока из нихрома сечением 1 мм²;
• дрель с набором тонких сверл;
• текстолит не фольгированный.

Необходимо вырезать из текстолита 2 детали, размер которых соответствует основе. Кроме того, для подключения агрегата к сети и переключения режимов работы понадобится шнур и переключатель. Из текстолита вырезают конструкцию, которая внешне напоминает рамку. Затем при помощи дрели проделывают на противоположных сторонах по 2 отверстия, смещая их относительно друг друга. В них размещают концы нихромовой проволоки, к свободным кончикам под рамой припаивают электрические провода.

‘ >Обогреватель своими руками

Затем трансформатор, кулер и диодный мост замыкают в единую цепь. Важно не забыть подсоединить переключатель. Диодный мост и трансформатор нужны для питания кулера. Затем к конструкции подсоединяют спирали. Главное, чтобы в процессе сборки они не контактировали с остальными деталями. Единственным исключением является текстолитовая рамка.

Далее осуществляется установка вентилятора в емкость. Крепление делается при помощи П-образных кронштейнов. При включении агрегата витки проволоки будут прогреваться, а вентилятор обдует конструкцию теплым воздухом.

‘ >Как сделать обогреватель в палатку/Своими руками

Для обеспечения доступа кислорода в стенках емкости и крышке делаются множественные отверстия. Собранный агрегат подключают к сети и проверяют его функционирование. Такое изделие хорошо подходит для быстрого нагрева небольших площадей.

Сделать нагревательный элемент своими руками не так сложно, как может показаться на первый взгляд. Безусловно, можно купить электрорадиатор или другие конструкции заводского производства, но самодельные агрегаты помогут значительно сэкономить семейный бюджет.

Фото

Несмотря на то, что сегодняшний рынок предлагает потребителю бытовую отопительную технику множества видов, обогревательные приборы кустарного производства встречаются в быту достаточно часто.

В большинстве случаев причиной использования самодельных устройств является нежелание тратиться на покупку агрегата промышленного производства, стоимость которого, особенно от известного производителя, может быть значительной. Особенно это касается ситуаций, когда обогреватель приобретается не для квартиры, и в приоритете ошибочно оказывается эффективность устанавливаемого калорифера, а не его безопасность и эстетичность.

Не обсуждая степень уважительности подобных причин, рассмотрим, как из подручных средств собрать обогреватель своими руками, чтобы минимизировать риски эксплуатации такого оборудования.

Самодельные обогреватели – аргументы «за» и «против»

Как правило, изготовленные кустарным способом теплогенераторы являются копиями устройств, произведённых промышленным способом. Копии эти, за редким исключением, уступают оригиналам по многим параметрам, но в силу определённых обстоятельств потребитель часто выбирает именно самодельный агрегат.

«Плюсы» использования приборов кустарного производства:

• сравнительно низкая себестоимость (при изготовлении своими руками и использовании подручных средств);
• возможность сборки агрегата требуемых габаритов и изготовления корпуса с желаемыми прочностными характеристиками, вплоть до антивандального исполнения.

Основной аргумент «против» — неопределённая степень безопасности самодельных обогревательных устройств при эксплуатации, чреватая непредсказуемыми негативными последствиями не только для владельца агрегата, но и для окружающих.

Данный аргумент обусловлен многими факторами, и его обоснованность ежегодно подтверждается многочисленными пожарами, причиной которых становятся калориферы кустарного производства, используемые в нарушение Постановления Правительства Р.Ф. «О противопожарном режиме» No 390 от 25 апреля 2012 г. (с изменениями от 18.11.2017 г.)

Что же касается второстепенных аргументов «против», то они следующие:

• отсутствие легитимных гарантий изготовителя;
• неопределённость некоторых характеристик самодельных приборов;
• низкие эстетичность и степень автоматизации агрегатов кустарного изготовления.

Если ознакомление с данными аргументами всё же не подтолкнуло приобрести в магазине отопитель заводского выпуска, рассмотрим, как сделать обогреватель самостоятельно, чтобы вероятность несчастного случая при его применении была как можно меньше.

Электроотопитель из чугунного радиатора

Секционные сборные батареи из чугуна, традиционно применяемые в системах водяного или парового отопления, можно использовать и в качестве корпуса при изготовлении электрического — на базе ТЭНа обогревателя своими руками.

Подготовка корпуса теплогенератора

В зависимости от места размещения и площади комнаты подбирают чугунный радиатор с нужным количеством секций и визуально оценивают его состояние. Если прибор долго не использовался, придётся его разобрать, очистить резьбовые соединения, освободить секции от окалины и собрать устройство заново, используя новые уплотнения в местах резьбовых соединений. Сделать это необходимо, так как в ёмкость будет заливаться масло или раствор антифриза (жидкости высокой проницаемости), и велика вероятность протечки агрегата через старые рассохшиеся уплотнения резьбы.

Если навыков в этой работе нет, лучше обратиться за помощью к профессионалу – это избавит и от необходимости поиска специальных ключей.

Важно! После разборки и очистки резьбовых соединений, пока радиатор не собран, с его секций легче удалить старую краску – делается это с помощью болгарки или дрели со стальной щёткой-насадкой. Но эту операцию можно выполнить и позже – после сборки батареи.

После окончания сборки радиатора прежде всего определяют его ёмкость – временно вворачивают заглушки в три отверстия из четырёх, полностью заполняют агрегат водой, а затем сливают её в мерный сосуд. Это необходимо для определения потребности в масле или антифризе, а заодно для предварительного тестирования прибора на герметичность.

После очистки болгаркой изделие обрабатывают грубой наждачной бумагой, очищают от пыли и обезжиривают нитрорастворителем. Затем радиатор покрывают грунтовочным составом и, после его высыхания, одним слоем краски финишного покрытия. Окраску производят краскопультом или узкой кистью с длинной ручкой.

Выбор ТЭНа и его установка

Для будущего электрообогревателя необходимо подобрать трубчатый электронагреватель потребной мощности и максимально безопасной для данного прибора конструкции.

Важно! Упрощённой базой расчёта необходимой потребляемой калорифером мощности является правило – для обогрева 1 м²  помещения в средней полосе России основному отопительному агрегату требуется 100 Вт энергии, а дополнительному средству обогрева – в 2-4 раза меньше.

То есть, усреднённо для основного отопления помещения площадью 20 м² батарею необходимо укомплектовать ТЭНом в 2 кВт мощности потребляемой электроэнергии.

Мощность трубчатого нагревателя должна находиться в пределах 0,75% от величины теплоотдачи батареи, чтобы обогреватель не нагревался и не выключался слишком быстро — это снижает эффективность работы отопителя. Усреднённая величина теплоотдачи одной секции чугунной батареи составляет 140 Вт. Значит, теплоотдача радиатора из 10 секций будет равняться 1,4 кВт, а мощность ТЭНа не должна превышать ¾ от этой величины – 1,05 кВт. Таким образом, в помещение площадью 20 м² в качестве устройств основного обогрева необходимо установить 2 чугунных электрорадиатора по 10 секций, каждый из которых оснащён ТЭНом мощностью в 1 кВт.

При выборе трубчатого электронагревателя нужно иметь в виду, что в идеале его длина должна быть меньше ширины батареи на 10 см – так происходит равномерный нагрев и конвекция антифриза во всех секциях. Обязательно следует приобретать ТЭН с терморегулятором – такой агрегат повысит относительную безопасность обогревателя и обеспечит работу в сравнительно экономичном режиме.

Если отопитель планируется использовать для отопления нежилого помещения, то после установки на проектное место его можно оборудовать расширительным бачком – через футорку с одной из сторон в верхней части батареи, с противоположной стороны радиатора устанавливается заглушка. Это не пойдёт на пользу эстетичности прибора, но исключит фактор давления изнутри на радиатор расширяющегося при нагреве наполнителя.

Если же бачок не использовать, то в футорку вместо его подводящей трубы монтируется кран Маевского – для возможности экстренного сброса давления.

В нижнюю часть радиатора с одной стороны вкручивается ТЭН, а с противоположной – заглушка.

Перед монтажом ТЭНа в батарею заливают трансформаторное масло или антифриз в количестве 80-85% от его объёма. Наружная резьба ТЭНов (дюйм с четвертью) идентична внутренней на батарее, поэтому установка узла не сложна.

Заполнение батареи

Определяется вид наполнителя (антифриз, трансформаторное масло или вода), и рассчитывается необходимое его количество – 80-85% от объёма воды, которая ранее была слита в мерную ёмкость из полностью заполненного радиатора.

Важно! Если температура в помещении при выключенном отопителе опускается ниже нуля, то использование воды в качестве наполнителя для батареи опасно – не слитая вовремя, она замёрзнет и разрушит агрегат.

Последовательность действий при заливке жидкости в батарею следующая:

• в нижнюю часть батареи с одной стороны вкручивается ТЭН, с другой – заглушка;
• в верхнюю часть радиатора с одной стороны устанавливается заглушка;
• обогреватель располагают вертикально – вверх оставшимся открытым отверстием, и через него в агрегат заливают наполнитель;
• участок стены за устанавливаемым электрообогревателем обустраивается теплоизоляцией из слоя фольгированного пенофола с превышением в размерах на 10-15 см в каждую сторону – это уменьшит потери тепла на нагрев ограждающей конструкции;
• отопитель располагают на проектном месте, после чего монтируют в верхнее свободное его гнездо футорку, к которой подключают кран Маевского или патрубок расширительного бачка.

Важно! Самодельный электрообогреватель из чугунной батареи необходимо оснастить отдельной питающей линией с индивидуальным устройством автоматического отключения.

Нагреватель электрический спиральный

Небольшой  самодельный обогреватель для гаража можно изготовить практически за пару часов.

Для этого понадобятся следующие материалы и инструмент:

• огнеупорный (шамотный) кирпич – 2 шт.;
• нихромовая спираль – 1,2-1,5 м;
• стальной или алюминиевый уголок 35х35 или 40х40 мм – 1,5 м;
• малая болгарка с дисками: по камню и отрезной по металлу;
• дрель со свёрлами: по металлу – Ø 3мм, победитовое – Ø 6-8 мм;
• узкое зубило с молотком;
• заклёпки вытяжные с ключом.

Устройство, которое предстоит изготовить, будет представлять собой основание-изолятор из двух кирпичей с утопленной в них спиралью, расположенное на станине из уголковой стали.

На листе бумаги чертится квадрат 250х250 мм (длина кирпича), в котором компонуют схему расположения спирали – лабиринт из полос шириной 1 см, направленный от краёв квадрата к центру.

Кирпичи, которые выбираются с хорошей геометрией и без сколов, чистят, моют, сушат и располагают на ровной поверхности рядом друг с другом, чтобы образовался квадрат. На этот квадрат переносят контур начерченного на листе лабиринта.

Болгаркой с диском по камню (сухорезом) на кирпичах формируют борозду. По границам канавки делают ровные надрезы на глубину 1 см, а затем боковой кромкой того же диска выбирают сердцевину между ними – так дно канавки получается ровным.

 Если же вырубать середину между надрезами зубилом, то есть риск расколоть кирпич, к тому же, при удачном исходе всё равно придётся выравнивать дно борозды болгаркой.

Формируя на кирпичах диском прямые участки канавки, на поворотах не нужно выходить за границы контура, чтобы выполнить необходимую глубину канавки – это осторожно выполняется маленьким зубилом, которое можно сделать из метчика М10 или сверла Ø10 мм.

После окончания формирования канавки в неё укладывают спираль.

Важно! Чтобы на обогреватель можно было ставить ёмкости для разогрева содержимого, уложенная в борозду спираль должна находиться ниже плоскости кирпичей на 3-5 мм.

В канавках начала «лабиринта» сверлом с победитовым наконечником выполняют два сквозных отверстия диаметром 6-8 мм – для последующего подключения концов спирали к питающему кабелю.

Затем приступают к изготовлению из уголковой стали штатива для установки в него кирпичей.

Болгаркой с отрезным диском по металлу нарезают уголок по размерам – 4 элемента для рамки и 4 опорные ножки. Куски уголка можно соединить двумя способами:

• электросваркой, предварительно выполнив рез концов фрагментов для рамки под углом в 45^о;
• вытяжными заклёпками, выполняя сверление отверстий в элементах, наложенных друг на друга внакладку.

Толщина кирпича составляет 5,5-6,5 см, поэтому на обоих концах спирали распрямляем несколько витков до ровных участков длиной приблизительно по 10 см. Выпрямленные концы спирали проводятся через отверстия в кирпиче вниз и соединяются с концами питающего электрокабеля.

Нагреватель устанавливают в рабочее положение, спираль распределяют в канавке до равномерного небольшого её натяжения по всей длине.

Выполняют пробное включение прибора в сеть. Электропроводка и автомат автоматического отключения линии должны быть рассчитаны на мощность не менее 3 кВт.

После выхода устройства в рабочий режим его спираль должна быть не ярко-красного, а буро-малинового цвета.

При излишнем накале спирали необходимо уменьшить силу тока, что делается путём добавки в схему диода на 20-40 А.

Расход электроэнергии таким самодельным обогревателем нельзя назвать экономным, но он вполне приемлем при непродолжительных включениях – мелкий ремонт автомобиля в гараже, для теплицы малой площади в качестве аварийного средства обогрева, разогрев пищи и т.д.

Заключение

Сделать самодельный обогреватель можно и многими другими способами – с использованием солнечных лучей, автомобильного аккумулятора, жидких энергоносителей, но выбранная технология должна сочетать продуманную степень безопасности, необходимую эффективность агрегата и достаточную компетентность изготовителя. Описанные выше теплогенераторы таким сочетанием критериев обладают.

Основная суть статьи

1. Обогреватели кустарного производства не изжили себя и в условиях насыщенности современного рынка отопительным оборудованием промышленного производства.
2. Использование самодельных калориферов запрещено действующими Правилами пожарной безопасности, поэтому ответственность за последствия от их применения полностью ложится на потребителя.
3. Электроотопитель из секционного чугунного радиатора на базе ТЭНа – агрегат долговечный, эффективный, но из-за повышенного потребления электроэнергии не экономичный. Однако, учитывая его относительную по сравнению с жидкотопливными устройствами безопасность, прибор изготавливается умельцами и применяется в быту достаточно часто.
4. Электрический обогреватель из нихромовой спирали на керамической станине из кирпича – устройство, возможное к самостоятельному изготовлению за пару часов без наличия особых профессиональных навыков. Эффективность прибора при его компактности зависит от используемой спирали, не подразумевает экономичность агрегата, но сочетается со сравнительно невысокой степенью риска эксплуатации.
5. Выбор обогревателя для самодельного изготовления должен основываться на удачном сочетании трёх характеристик —  продуманная степень безопасности, необходимая эффективность и достаточная для сборки компетентность изготовителя.

ВНИМАНИЕ! Устройство питается непосредственно от сети переменного тока 220 В и не имеет гальванической развязки. Велика вероятность поражения электрическим током! Монтаж следует проводить при полностью отсоединенном от сети устройстве. Соблюдайте правила электробезопасности и пожаробезопасности. Не собирайте устройство без знания основ электричества Самодельные обогревательные приборы — причина пожара номер 1. Не подпускайте к устройству детей! Используйте на свой страх и риск!

Приобрела я инфракрасную пленку, которую используют обычно для теплого пола. 700 р примерно за погонный метр в строительном магазине + причиндалы. Метра мне хватит обогреть мою небольшую комнату. Еще нужен сетевой провод и фольгированный изолон самый тонкий. Это для эффективности.

О достоинствах ИК пленки особо распинаться не буду, но вот два основных преимущества:

-Малое потребление электроэнергии относительно других обогревателей.

Важно рассчитать сечение провода. У меня пленка потребляет 180 Вт на метр, питается сразу от розетки без всяких преобразователей, то есть от 220 В. Грубо считаем ток I=P/U, I=180/220=0.82 А. В Сечения 0,75 мне хватит с запасом. Провод брала какой был под рукой. теперь надо изолировать неиспользуемые концы битумным скотчем. Отрезаем ножницами кусок немного шире медной ленты и заклеиваем вот так.

Теперь надо подсоединить провода непосредственно к пленке. Для этого нужны специальные для этих дел зажимы. Вот так это выглядит. Медная лента под защитным покрытием и просто припаять не получится.

Тк провод у меня тонкий, а зажим рассчитан на толстую проводку, я зачистила побольше и скрутила в четыре раза. Сначала сложила провод пополам, и еще раз пополам. Для лучшего контакта.

•
•

•
•

Пассатижами все обжимаем. Вы уж там обожмите как следует!

•
•

•
•

Разрезаем битумный скотч и делаем на каждом кусочке посередине на 2/3. Лучше наверно было бы заранее проделать в них дырку и пропихнуть провод для лучшей изоляции, но я поторопилась, да и скотча мне немного не хватило.

•
•

•
•

Вставляем вот так, но не торопимся заклеивать. Сначала проверим работоспособность и качество контакта, а то потом этот скотч хрен отлепишь.

Включаем в розетку. Через несколько секунд пленка уже немного теплая. Все ок. Продолжаем. Тк я объебалась поторопилась и немного не рассчитала размеры, и скотча мне по длине хватало впритык, пришлось задействовать дополнительно обычную изоленту, хуже не будет, контакта с водой мой обогреватель не предполагает. Изолируем..

•
•
•

•
•
•

Накладываем наш обогреватель на изолон. Проклеиваем по периметру обычным скотчем, вырезаем и все. Обогреватель готов!

•
•

•
•

К таким пленкам для контроля температуры в помещении еще полагаются специальные терморегуляторы, но меня жаба задушила и я буду пока использовать розетку с таймером, которая у меня уже есть. Пленка будет включатся и выключатся с интервалом 30 минут, а там посмотрим.

Пока что так. В дальнейшем планирую сделать люверсы по периметру и вешать вместо ковра на стену) Еще можно строительным степлером прибить это дело к куску фанеры и вещать как картину, но я не особо хочу такую дуру над изголовьем кровати. Мне нравится гибкий и легкий вариант.

272Используемые источники:

• https://www.perunica.ru/rukodelie/8341-genialnyy-sposob-obogret-prakticheski-lyuboe-pomeschenie.html
• https://sovet-ingenera.com/otoplenie/radiator-obogrev/obogrevatel-svoimi-rukami.html
• https://oventilyacii.ru/otoplenie/izgotovlenie-obogrevatelya.html
• https://znatoktepla.ru/obogrevateli/obogrevatel-svoimi-rukami.html
• https://pikabu.ru/story/infrakrasnyiy_obogrevatel_menshe_chem_za_1000r_svoimi_rukami_5312324
