Как греть воду в бане и саму баню: новая система нагрева

После того как к зданию бани проложен водопровод, следует побеспокоиться о нагреве воды, который может осуществляться тем или иным способом. Правильный подход к выбору нужного варианта позволяет оптимизировать расходы.

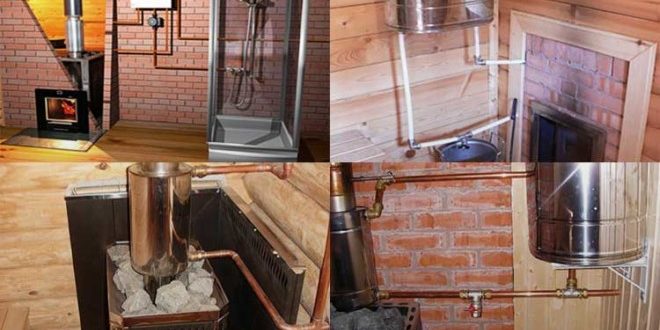

Способы нагрева

Оперативный нагрев воды в бане организуется обычно одним из следующих способов:

• использование дровяного котла;
• установка колонки, работающей на газу и обеспечивающей быстрый подогрев водной массы;
• применение электронагревателей типа ТЭНа;
• нагрев в специальной емкости, монтируемой либо вплотную к печи, либо в канале дымохода;
• обустройство специального агрегата, действующего по принципу теплообменника.

Известен еще один способ, которым удается нагревать воду в пределах бани, называемый комбинированным. Он заключается в совместном использовании основного отопительного котла и вспомогательных устройств типа ТЭНа.

Дополнительная информация! Все перечисленные выше системы способны эффективно работать только в том случае, когда вода непрерывно поступает в отведенную под нее емкость.

Несмотря на известное разнообразие способов нагревания воды в бане, наибольшей популярностью пользуются только первые три. Рассмотрим каждый из них более подробно.

Покупной дровяной агрегат

Водонагревательная колонка на дровах (ее еще называют дровяным бойлером или титаном) по своей конструкции достаточно проста. Она представляет собой нагревательный агрегат, изготовленный на основе металлического бачка, монтируемого непосредственно в печке.

Конструкция дровяного бойлера предусматривает наличие системы патрубков и смесителя, позволяющего нагревать воду до комфортной температуры.

Обратите внимание! Типовые агрегаты данного класса универсальны по своим функциональным возможностям, поскольку могут работать на любых видах твердого топлива.

Однако (несмотря на их универсальность) важнейшее условие эффективности таких систем – это уже упоминавшееся ранее постоянство подачи воды в бойлер. Принцип нагрева в этих агрегатах достаточно прост: при поступлении холодных водных масс в накопительную емкость они вытесняют горячую воду, создавая повышенное давление в котле.

После того как они нагреваются от расположенной вплотную к резервуару котельной топки, процесс циркуляции повторяется по той же схеме.

Независимо от того, каким будет водоизмещение используемого бойлера, его вполне можно считать компактными. Последнее объясняется тем, что по своей форме он напоминает вытянутый вертикально плоский ящик, занимающий совсем немного места в стандартном моечном помещении.

Рассматриваемая в этом разделе система нагрева воды в бане может иметь следующие исполнения:

• со встроенной во внутренние пространства агрегата топочной камерой;
• с раздельно устанавливаемой топкой (с внешним подогревом);
• в варианте, предполагающем применение резервного нагрева от ТЭНа.

Оборудование, выполненное по перечисленным выше схемам, широко представлено на отечественном рынке и может быть приобретено по вполне приемлемой цене.

Самостоятельное изготовление

Некоторые пользователи предпочитают изготавливать бойлеры на дровах своими руками, что возможно лишь при наличии нужных инструментов и практических навыков.

При самостоятельной сборке отопительного агрегата обязательно рассматривается наиболее трудоемкий вариант исполнения, с которым приходится сталкиваться в отсутствие водопроводной системы.

В этой ситуации потребуется устройство, способное аккумулировать (накапливать) жидкость под определенным давлением. Функцию такого накопителя-аккумулятора может выполнять размещенная на возвышенном месте емкость, от которой отводится труба с заранее просчитанным диаметром.

Важно! Ее сечение подбирается таким образом, чтобы в отопительный бойлер вода поступала под достаточным давлением.

Сам нагревательный агрегат должен устанавливаться на хорошо выровненной и достаточно жесткой площадке, обеспечивающей устойчивое положение. Для его монтажа лучше всего подойдет предварительно забетонированный пятачок в пределах бани, имеющий подходящий размер.

Газовая колонка

Современные виды печных устройств оцениваются специалистами по уровню КПД, то есть по их эксплуатационной экономичности. В соответствии с этим фактором оптимальными показателями обладают газовые колонки, питающиеся от местной газораспределительной магистрали либо подключаемые к сменному баллону.

К другим преимуществам данного способа нагрева (при его сравнении с дровяным бойлером, в частности) можно отнести:

• простоту эксплуатации, при которой отпадает необходимость в постоянной загрузке твердого топлива;
• достаточно быстрый нагрев;
• компактность размеров газового агрегата.

Колонки, работающие на газу, содержат в своем составе обычную горелку и установленный над ней змеевик, выполненный в виде радиатора.

По мере прохождения холодной воды по змеевику, полезная площадь которого заметно превышает тот же показатель для прямой трубы, она равномерно нагревается. Регулировать ее температуру можно с помощью особого вентиля, увеличивающего или уменьшающего скорость сгорания газового топлива.

Электрический нагреватель

Специальные электрические нагреватели для банных нужд традиционно делятся на два класса: бойлеры накопительного типа и агрегаты с проточным действием. При выборе подходящего для данных условий типа рекомендуется исходить из следующих соображений.

В местностях, где наблюдаются частые сбои в подаче электроэнергии, для установки в бане больше подходит накопительный бак, в простейшем случае представляющий собой ёмкость с полезным объёмом от 30 до 200 литров. Во внутреннем ее пространстве монтируется ТЭН и особый термочувствительный датчик, отвечающий за поддержание температуры воды на заданном уровне.

Среди преимуществ таких нагревателей следует отметить:

• повышенный уровень электрической защищенности;
• возможность какое-то время пользоваться нагретой водой даже в отсутствие электричества;
• наличие нескольких конструктивных исполнений (с вертикальным и горизонтальным расположением);
• экономичность.

Для районов с надежным электроснабжением могут подойти и менее распространенные проточные нагреватели, работающие примерно по тому же принципу, что и газовая колонка.

К недостаткам агрегатов данного типа относят значительный расход электроэнергии и необходимость оборудования в бане мощной электропроводки. Помимо этого, для поддержания фиксированного уровня нагрева воды в этом случае потребуется обеспечить стабильность ее подачи.

Интегрирование емкости с водой в печь

В этом случае бак для подогрева воды может объединяться с печным основанием следующими способами:

• при желании сделать навесную конструкцию емкость крепится снаружи к боковой стенке печи или устанавливается на ее корпус (при горизонтальном расположении последней);
• нагревательный бачок встраивается в печную конструкцию прямо над топкой (каменкой).

В качестве разновидности второго варианта может рассматриваться установка выносного бака в моечной комнате. В данной ситуации нагрев осуществляется опосредованно, для чего используется вмонтированный в топливник водяной контур.

Установка на дымоходе

Отдельным пользователям, хорошо разбирающимся в тонкостях теплообменных процессов, удается устанавливать емкость для нагрева воды непосредственно в дымовой трубе.

Обратите внимание! Для реализации этого решения удобнее всего использовать готовый проем в деревянном потолке бани, подготовленный еще при прокладке труб дымохода.

В этом случае одновременно с обустройством емкости для нагрева решаются сразу два сопутствующих вопроса. В первую очередь снимается проблема противопожарной печной разделки в бане, и, во-вторых, обеспечивается требуемый напор воды в расположенной под баком душевой комнаты.

Теплообменники

Устройства, работающие по принципу теплообмена, имеют классическую схему, согласно которой в самом жарком месте печи устанавливается нагревательный бачок небольшого объема (не более 5 литров).

Протекающий через него охлажденный носитель нагревается до высокой температуры и по системе витых труб поступает затем в резервуар с работной водой. Его емкость заметно превышает тот же показатель для внутреннего бачка (она может достигать 120 литров).

Важно! Для того чтобы исключить возможность парового удара вследствие быстрого закипания воды в нагревательном резервуаре, в систему из двух емкостей она заливается еще до начала розжига банной печи.

С учетом этого носитель в первой емкости нагревается постепенно и за счет разницы температур самотеком поступает в области с пониженным давлением. Протекая по первичному контуру, трубы которого имеют контакт с внешней (нагреваемой) водной средой, он отдает ей свою энергию и поступает на выход системы в уже охлажденном виде.

Далее весь теплообменный процесс повторяется, обеспечивая непрерывную циркуляцию горячего носителя и нагрев воды в пользовательском (работном) баке. Для того чтобы избежать неприятностей, связанных с образованием воздушных пробок, а также для поддержания требуемого режима нагрева в такие теплообменники нередко встраивается электронасос.

Материалы для бака

Наиболее подходящим материалом для изготовления бачка является нержавеющая сталь, которая не подвержена коррозии, быстро нагревается и долго сохраняет тепло. Помимо этого, нержавейка не деформируется при случайном перегреве, достаточно легка и имеет строгий, привлекательный вид.

С целью экономии средств некоторые пользователи отдают предпочтение традиционному металлу, который чаще всего не соответствует своему прямому назначению. Со временем такой бачок приобретает совсем неприглядный вид, покрывается слоем налета из ржавчины, скрыть которую с каждым годом становится все труднее. Немногим лучше его и эмалированные изделия, поверхность которых разрушается при малейших деформациях.

В заключение следует отметить, что до сих пор в продаже встречаются чугунные бачки, отличающиеся высокой механической прочностью, долговечностью и хорошим сохранением тепла. Но изделия из чугуна очень тяжелы, так что при их размещении следует соблюдать меры предосторожности (на печь их ставить не рекомендуется, а лучше монтировать сбоку от нее).

Горячая вода в бане – важный аспект обустройства парной. Горячее водоснабжение должно быть достаточным и, желательно, малозатратным. Греть воду можно самыми разными способами, которые нетрудно реализовать собственными силами.

Как нагреть воду в бане

Греть воду в бане можно несколькими способами, каждый из которых имеет свои преимущества и недостатки. Чаще всего, выбор нагревателя зависит от конкретных условий, необходимости в том или ином количестве горячей воды, объема банного помещения и финансовых затрат.

Горячую воду можно получить следующим образом:

• греть от кирпичной или металлической печи;
• подогревать электрическим нагревателем;
• греть газовым нагревателем;
• использовать дровяной нагреватель.

Все перечисленные выше способы греть воду – очень эффективные, но для их реализации необходимым условием является обязательная централизованная подача проточной воды, наличие водопровода.

Электрический водонагреватель для бани

Электрические нагреватели бывают накопительными и проточными. Использование обоих видов приборов в банном помещении приемлемо и обоснованно. Однако отзывы пользователей о них прямо противоположные – кто-то считает, что проточным нагревателем проще греть воду, а кому-то для этой цели больше нравятся накопительные.

Накопительные бойлеры имеют довольно внушительные размеры, особенно если речь идет о приборах с объемом 100 л и более. Поэтому для маленьких бань – это не самый разумный метод греть воду. Есть и еще одна немаловажная проблема с накопительным водонагревателем. В зимний период, когда баня протапливается лишь периодически, вода в бойлере и вся система может промерзнуть.

Эту проблему можно решить тремя способами:

1. Греть воду в бане, используя модель накопительного бойлера с постоянным поддержанием минимальной температуры. Однако и здесь есть свои минусы – нежелательный перерасход электричества и риск его внезапного отключения.
2. Сливать горячую воду с накопительной емкости и всей системы после каждого использования. Мера довольно трудоемкая, но зимой во избежание промерзания водяной системы, вполне оправданная.
3. Использовать накопительные нагреватели только в отапливаемых помещениях или решить проблему отопления всеми возможными способами.

Предупреждение! Все электрические приборы должны быть подключены к сети через устройство экстренного отключения УЗО. Кроме того, в помещении обязательно должно быть заземление. В среде повышенной влажности использование электроприборов небезопасно.

Проточные нагреватели быстро греют воду и компактны по размеру. Мощные модели подают горячую воду с высокой температурой и такие приборы хороши для местности с развитой стабильной электропередачей. На дачных участках мощность сети, как правило, ограничена до 5 кВт, поэтому приходится использовать электроприборы малой и средней мощности.

Для продуктивной работы проточных водонагревателей немалое значение имеет давление (напор) воды. Все модели проточных нагревателей рассчитаны на определенное количество Па (это оговаривается в паспорте к электроприбору).

В использовании проточных приборов есть небольшие сложности, которые нужно учитывать при монтаже оборудования. В зимнее время жидкость в бойлер подается очень холодная и, зачастую он просто не успевает греть воду до оптимальной температуры. Эту проблему можно разрешить, если установить запорные краны перед входом и после выхода воды из нагревателя. При помощи такого регулирования в нагревателе создается достаточное давление, а автоматика устройства помогает разрешить вопрос с температурой нагрева горячей воды.

Газовый водонагреватель

Самый простой способ греть воду в бане – использование газового нагревателя, проще говоря, обычной проточной колонки. С ней не будет недостатка в количестве горячей воды, она имеет режим работы «лето-зима» и очень экономична.

Однако с газовыми нагревателями тоже есть свои «но». Подвод газовой магистрали к бане – дело весьма хлопотное и дорогостоящее. Для владельцев садовых участков и дач возможность проведения газовых коммуникаций вообще сводится к нулю. Для коттеджных поселков и местности с уже имеющимся газопроводом – это возможно, но слишком затратно.

Дровяные водонагреватели

Дровяной водонагреватель (титан) может быть единственным способом греть воду для бани, где нет электричества. По сути – это тот же котел для кипячения, как в вагоне поезда дальнего следования. Конструкция нагревателя проста: снизу прибора находится топка, а верхняя часть – емкость для горячей воды.

Титан имеет стальную топку с чугунным колосником. Форма водонагревателя – высокий цилиндр, но бывают модели вытянутого прямоугольника. Сверху дровяного титана находится труба дымохода, через которую дым и продукты горения из топки попадают наружу.

Такие нагреватели топят древесными отходами, щепой, обрезками, стружкой, опилками. Углем дровяные водогрейки топить не рекомендуется, так как продолжительность горения у него совсем иная. Объем подогреваемой в титане жидкости – от 80 до 90 л.

Современные дровяные титаны имеют входные клапаны набора холодной воды, смесители и выходы горячей воды через душ. При использовании таких нагревателей зимой, если баня никак не отапливается, водяную емкость нужно обязательно сливать после каждого использования. А летом, при среднесуточной плюсовой температуре, бак всегда должен быть заполнен.

Важно! Современные промышленные водонагреватели снабжены особыми смесителями, поэтому их замена на обычные краны, термостатические и каскадные душевые комплекты, нецелесообразна и небезопасна.

Как нагреть воду в бане от печи

Организовать нагрев воды в бане с кирпичной печью можно с помощью чугунной плиты над ней. Емкость для горячей воды устанавливают непосредственно на саму плиту, она может быть круглой или квадратной, с подачей воды для заполнения бака от входящей водяной трубы и забором горячей воды через кран.

Можно греть воду и без подвода к ней водяных труб. В этом случае для каждой протопки парной следует сделать запасы холодной воды в предбаннике, и заполнить водяной бак ручным способом до розжига печи.

Этот способ греть воду достаточно прост, но в нем есть существенные недостатки:

• трудоемкость подготовки;
• повышенная влажность от кипения при продолжительной топке;
• риск обжечься о нагретые стенки печи и бака.

Греть воду от печи можно разными способами. Это зависит от вида самой печи, наличия подведенных к бане водяных труб, финансовых возможностей хозяина и его желания приложить те или иные усилия.

Нагрев воды в бане через теплообменник

Оптимальным вариантом подогрева воды в бане является способ нагрева с помощью теплообменника. Сделать конструкцию для нагрева через теплообменник можно несколькими способами.

В кирпичной печи теплообменником может стать многосекционная чугунная батарея или регистр, сваренный из стальной толстостенной трубы. Теплообменник монтируется в специальную полость печи с раздельными входными и выходными клапанами. При разогреве печи вода в обменнике становится горячей и выдается через водяной кран по мере необходимости.

В случае с металлической печью все гораздо проще. Для того чтобы греть воду такой печью, используют несколько видов теплообменников:

• внешний теплообменник (располагается в непосредственной близости к топке или над ней);
• внутренний теплообменник (располагается в самой топке);
• теплообменник на дымовыводящей трубе (располагается на трубе дымохода над резервуаром с камнями).

Совет! Водяная емкость с теплообменником и навесной бак можно использовать одновременно. Такая комбинация дает возможность греть практически неограниченное количество горячей воды.

Водонагреватель для бани на трубу

Для нагрева воды в бане используются баки, расположенные на трубе. Они могут иметь прямоугольную, квадратную или цилиндрическую форму и жестко крепиться на трубе дымохода печи. Водонагреватели на трубу универсальны, их используют в дровяных печах и в газовых котлах. Водяные баки на трубе небольшие (в оптимальном варианте до 80 л) и могут вписаться даже в маленькую по размеру баню.

Баки на трубе дымохода располагают над печью достаточно высоко, поэтому отпадает надобность подкачивать горячую воду насосом – она просто идет самотеком. Водяная емкость может занимать всю длину трубы, от самой каменки до потолка. Это увеличивает площадь получения горячей воды и КПД теплообменника.

Конструкция водяного бака на трубе должна иметь усиленное крепление на печи и выводящем дымоходе на потолке, так как заполненный горячей водой бак имеет большой вес. Обычное мягкое крепление дымохода в области потолочного перекрытия здесь не подходит, поэтому для крепежа лучше всего использовать специальные кронштейны для дымохода.

Встроенный или прикрепленный к печи водный бак

Еще один вариант греть воду – водяной бак, вмонтированный в конструкцию печи или расположенный сбоку от нее.

Встроенный бак – это довольно сложная конструкция, которая должна быть продумана до осуществления кладки кирпичной печи. Оптимальным решением здесь может стать специальная ниша или углубление в печи для расположения водяного бака с входными и выходными клапанами заборами горячей воды. Следует отметить, что для такой конструкции бак должен быть долговечным (желательно из нержавеющей стали), с толстыми стенками и двойными проварами швов. В противном случае, при обнаружении течи, нужно будет разбирать всю конструкцию печи.

Прикрепленный сбоку к печи водяной бак – менее энергозатратный способ греть воду. Он часто используется в банях с металлическими печами, которые комплектуются вместе с водяными баками. Так как стальной или чугунный корпус печи обладает хорошей теплопроводностью, вода в емкости быстро греется, а при необходимости бак легко пополнить заново (централизованно или вручную).

Горячая вода в бане от печки (схема расположения водяного бака представлена ниже) – несложная задача для хорошего хозяина.

Горячая вода в бане своими руками: схемы

Греть воду в бане не представляет особых хлопот. Однако, чтобы все хорошо функционировало и горячей воды было достаточно, нужно придерживаться правильной организации системы нагревания и подачи воды.

Схема водоснабжения бани через теплообменник с баками холодной и горячей воды на крыше бани помещена ниже.

Схема нагрева воды в бане – водяной бак на трубе плюс выносной бак, а также водяной бак «самоварного» типа.

Схема самодельного дровяного водонагревателя.

Схема организации горячей и холодной воды в бане с металлическим котлом и теплообменником.

Схема системы горячего водоснабжения в бане с теплообменником «регистр» и выносным баком.

Заключение

Горячая вода в бане – самая первая задача для любого хозяина. Процесс водоснабжения и нагрева воды можно наладить собственными руками. Это несложно, если с умом вникнуть в суть вопроса и руководствоваться вышеуказанными рекомендациями и проверенными схемами.

Рубрики

Горячая вода есть не в каждом банном комплексе. Нагрев воды в бане имеет определенные сложности. Нагрев воды в бане можно произвести разными способами. У каждого метода есть ряд особенностей, которые нужно учитывать во время выбора.

Методы

Горячая вода в бане от печки — это не единственный способ получения жидкости высокой температуры для проведения банных процедур.

Нагреть жидкость можно с помощью:

• дровяного котла;
• колонки, работающей от газа;
• резервуара, который навешивается на дымоход, установлен внутри печи;
• оборудования, работающего от электричества.

Водонагреватели

Современные водонагреватели можно разделить на три группы зависимо от типа топлива:

• дровяные;
• газовые;
• электрические.

Электрические

Известно два вида электронагревателей для воды:

1. Проточные — компактные устройства, которые быстро нагревают протекающую через них жидкость. Могут быстро подавать горячую жидкость. Зимой медленно нагревают воду, она может не успевать нагреться до оптимальной температуры, литься из крана или душа холодной.
2. Накопительные электронагреватели — бойлеры. Не подходят для маленьких помещений, поскольку занимают много места. Если баня редко топится зимой, жидкость внутри системы может замерзнуть. Это приведет к порче бойлера.

Чтобы в накопительном электронагревателе не замерзала вода, можно:

1. Установить бойлер и включить минимальный температурный режим. Недостаток — лишние затраты электричества.
2. После каждого использования сливать из устройства всю жидкость.

Лучше установить бойлер в помещениях с постоянным отоплением.

Дровяные

Если нет электричества, газа, получит горячую жидкость можно единственным способом — используя дровяной нагреватель. Он состоит из четырех элементов:

• металлического корпуса;
• камеры для сгорания твердого топлива;
• дымохода для отвода газов;
• емкости с жидкостью, расположенной над топкой.

Топить дровяную печь можно разными видами дров. Необходимо регулярно чистить дымоход, топочную камеру от сажи, золы.

Газовые

Газовый нагреватель — проточная колонка, которая работает от природного или сжиженного газа. Это экономичное оборудование, которое одинаково эффективно работает зимой, летом.

Недостатки газовых колонок:

• дорогой и сложный монтаж;
• для подключения к центральной системе газоснабжения нужно оформить множество бумаг.

Чтобы установить газопровод, нужно выполнить большой объем земельных работ.

Нагрев от печи

Чтобы экономно нагревать воду для бани, можно воспользоваться несколькими способами. Каждый из них имеет определенные нюансы.

Через теплообменник

Нагрев через теплообменник:

1. Изготавливается кирпичная печь с двумя стенками.
2. Между стенками устанавливается толстостенная труба, согнутая в виде зигзага. Чем больше изгибов, тем лучше.
3. Через один край трубы подается холодный поток воды, через другой вытекает горячая.

Если печь металлическая, можно использовать разные виды теплообменников:

• внутренний;
• внешний;
• закрепленный на дымоходе.

Применение водяных баков

В комплекте с современными металлическими печами часто присутствует бак для воды, который бывает двух видов:

1. Встроенный — емкость расположена над топочной камерой внутри корпуса печи. Преимущество — быстрый нагрев. Недостаток — маленький объем.
2. Навесной — может располагаться рядом с дымоходом или боковой стороной печи. Может быть любого объема.

При желании можно сделать бак из металлических листов самостоятельно. Для его закрепления на печи нужно использовать самодельные крепления.

Установка водонагревателя

Их изготавливают на производстве. Через центральную часть емкости проходит дымовая труба. Она сильно нагревается во время горения дров, отдает тепло.

Крепления для такого бака изготавливаются из высокопрочной стали. Они должны выдерживать большую нагрузку, не изменять формы при сильном нагреве.

Принципы монтажа

Проще пользоваться навесным баком. Для его сборки, монтажа нужно:

1. Из металлических листов толщиной 2–3 мм изготовить ящик. Сварить отдельные части.
2. В верхней части ящика вырезать отверстие для заливания жидкости. В нижней части проделать отверстие, установить кран. Это нужно, чтобы использовать жидкость или сливать ее из бака.
3. На боковой части плиты закрепить металлические крючки.
4. Приварить к баку два ярлыка, за которые он будет подвешиваться на крючки.

Оптимальное количество жидкости для одного человека — 15 литров.

Даже после подключения системы водоснабжения к бане будут возникать вопросы о том, как нагреть воду. Для этого существует несколько способов, каждый из которых имеет определенные особенности, подходит для разных видов бань.

Как нагреть воду в бане?

При строительстве бани один из первых вопросов, с которым мы сталкиваемся, – «Как нагреть воду в бане?». Способы нагрева различаются в зависимости от вида печи – традиционная кирпичная или металлическая. Об их преимуществах и недостатках мы поговорим в другой статье, а пока рассмотрим, каким образом каждая печь может обеспечить нагрев воды в бане.

В случае с кирпичной печью простейшим способом нагрева воды является чугунная плита, расположенная над топкой печи. На эту плиту устанавливается бак из металла с крышкой. Такой бак легко снимается, что позволяет очищать его от накипи. У данного варианта есть свои недостатки: о раскаленные стенки бака легко обжечься, а при продолжительной топке образование пара вынуждает переливать кипяток и добавлять холодную воду или присоединять внешний бак, что лишает мобильности всю конструкцию. Установка сливного крана в баке облегчит доступ к горячей воде. Маленький бак будет закипать слишком рано и пар в бане станет влажный.

Другим способом нагрева воды в бане является бак, расположенный внутри печи или закрепленный на стене. Крепление бака на стене рационально только когда конструкция печи обеспечивает хороший нагрев рядом с баком. В противном случае нагрев воды будет недостаточным, либо потребует слишком много времени. Что касается встроенного бака – его основным недостатком является трудоемкий ремонт при возникновении повреждений, например, течи. Решением такой проблемы может стать особое углубление в печи, внутри которого крепится бак. Мы советуем Вам рассматривать долговечный вариант бака из нержавеющей стали.

Третий способ нагрева воды в бане – использование теплообменника. Данный способ признан оптимальным. Существуют разнообразные виды теплообменников. Простейший из способов – отрезок трубы в виде буквы П. Это может также быть секция чугунной батареи или сваренный из труб регистр. Его габариты определяются мощностью самой печи, объемом и исходной температурой воды и временем нагрева.

Как бы ни была хороша печь с кирпичной кладкой, сегодня многие останавливают свой выбор на металлической печи для бани. Прежде чем Вы остановите свой выбор на той или иной конструкции печи, советуем заранее определиться со способом нагрева воды.

В случае с металлической печью существует три основных способа нагрева:

• теплообменник располагается в топливнике;
• теплообменник установлен на трубе печи над каменкой;
• бак встраивается в cаму печь над топливником или рядом с ним.

В случаях с теплообменником допускается расположение бака в стороне от печи, однако он обязательно должен быть выше теплообменника, иначе не обеспечивается циркуляция воды. Преимущество вариантов с теплообменником – в том, что объем бака для воды и его расположение могут быть произвольными. Встроенный бак ограничен по объему конструкцией печи, но позволяет избежать дополнительных подключений, благодаря чему упрощается установка печи. К тому же такая конструкция более компактна за счет отсутствия соединений.

Для увеличения количества нагреваемой воды часто используется комбинация навесного бака и бака с теплообменником.

Понравилась статья? Сохраните себе или расскажите вашим друзьям!

Как нагреть воду в бане?

В любой бане нужна горячая вода. Что бы нагреть воду в бане логично использовать тепло от печи, а не энергию электричества.

Встроенный бак

Существуют печи со встроенным баком для нагрева воды, например «Кирасир 15 с баком» или «Компакт Б» и другие. Но всегда надо учитывать какой объем воды вмещает этот бак и достаточно ли вам будет этого количества. Как правило, встроенные баки вмещают пару вёдер воды, а этого хватит только одному человеку.

Ещё один недостаток таких баков заключается в том, что обычным ковшиком воду не зачерпнёшь потому что бак узкий, а кран расположен в нижней части печи. Для таких печей необходимо предусмотреть подиум, соответствующей высоты, иначе тазик не подставишь под кран.

Навесной бак

Есть печи с так называемыми навесными баками («Радуга», «1ВПК»). Название бака говорит само за себя, в конструкции таких баков есть специальные зацепы-крюки, с помощью которых они навешиваются на бок печи. Бак непосредственно касается топки и нагрев происходит быстро

Рис. 1. Навесной бак на печи Радуга

Такие баки имеют объем более 50литров. Воду из них черпают ковшиком, ведь самая горячая вода поднимается вверх, а у дна бака, там где кран, вода холоднее. Эта конструкция пользуется популярностью из-за возможности легко снять бак на зимний период времени (от воров). Существуют модели печей на которые можно навесить два и даже три бака, если конечно, позволит помещение Вашей парной.

Бак самоварного типа

Следующий способ получить горячую воду в бане это установить на Вашу печь бак самоварного типа. Конструктивно это бак, через который проходит труба дымохода. Вода нагревается за счет проходящих в дымовой трубе горячих газов. Сверху бак имеет отверстие для наполнения, которое обязательно закрывается крышкой.

Рис. 2. Овальный бак самоварного типа

К нижней части бака подсоединяется труба, по которой горячая вода поступает в помывочное отделение. Труба для воды и все соединения должны быть из металла, так как бак находится непосредственно над печью и сильно нагревается. Самый оптимальный способ наполнения такого бака водой это с помощью шланга, ведь заливное отверстие находится на высоте 1,7 метра от пола.

На заметку:

Воду надо заливать в бак перед растопкой печи. Если печь уже топится и труба, проходящая сквозь бак, горячая то воду заливать нельзя! От резкого перепада температур труба может лопнуть по сварному шву. Это не гарантийный случай.

Вода в таком баке нагревается очень быстро и иногда даже закипает. Как правило, закипание воды связано с длительной топкой печи, которая является следствием неисправности самой печи либо неправильно подобрана печь под объем протапливаемого помещения. Если в большом помещении установлена печь малой производительности, то её приходится топить долго, а если топишь долго, то вода закипает. При правильно подобранной печи под помещение баки самоварного типа не кипят.

Рис. 3. Прямоугольный бак самоварного типа

Баки бывают разных форм: круглые, овальные, квадратные, прямоугольные, но форма тут не главное. Стоит обратить внимание на качество изготовления, и поинтересоваться даёт ли продавец гарантию на бак. Качественные изделия, как правило, имеют индивидуальный заводской номер, паспорт и инструкцию по эксплуатации.

Выносной бак

Выносной бак это бак который устанавливается в соседнем помещении относительно печи. Соединяется с теплообменником с помощью металлического водопровода.

Печи с теплообменником

Печи с встроенным теплообменником есть практически у каждого производителя банных печей. Есть универсальные конструкции печей, в которых теплообменник можно перевесить с правой стороны топки на левую сторону или наоборот, как удобно потребителю. У других печей теплообменник несъемный и такие печи надо сразу покупать в той модификации, которая подойдет именно вам (правое или левое расположение теплообменника).

Рис. 5. Металлические трубы подключения выносного бака

К теплообменнику подключается выносной бак, который монтируется в соседнем помещении. Нагрев воды осуществляется переносом тепла от стенок топки к прилегающей стенке теплообменника. Вода в такой системе нагревается не быстро. В инструкции на печь, как правило, оговорено какого объема бак рекомендуется подключать. В целом система довольно комфортная в эксплуатации, но при условии, что всё правильно смонтировано.Если установить бак больше рекомендуемого объема, то вода будет нагреваться долго.

Обратите внимание!

Соединительные трубы, штуцера, краны должны быть соответствующего размера. При любом, даже казалось бы небольшом, заужении в системе труб, время нагрева возрастает в несколько раз. При наличии отрицательного угла наклона трубы, пусть даже перепад будет еле заметным (2-3мм), вода в баке нагреваться НЕ БУДЕТ.

Трубы соединяющие теплообменник с баком должны иметь уклон не менее 30градусов, соответственно бак монтируется довольно высоко. Наполнить такой бак с помощью ведра проблематично, лучше воспользоваться шлангом. Трубы подключаемые непосредственно к теплообменнику должны быть из металла. Любой пластик просто расплавится.

Рис. 6. Подключение к теплообменнику

Теплообменник самоварного типа

Бывают ситуации, когда необходимо подключить выносной бак, а печь не имеет встроенного теплообменника. Тогда целесообразно применить теплообменник самоварного типа. В такой системе вода нагревается быстрее чем с в системах с встроенным теплообменником, так как вода находится в непосредственном контакте с дымовой трубой.

Рис. 7. Теплообменник самоварного типа

Выносной бак, в этом случае, приходится монтировать очень высоко и наполнять его водой возможно только с помощью шланга. А в помещениях с потолками ниже 2метров смонтировать нормально работающую систему с теплообменником самоварного типа НЕВОЗМОЖНО.

Финансовый вопрос

Самый дешёвый вариант это использование встроенного или навесного бака. Затем идет бак самоварного типа. Здесь надо учесть стоимость труб и соединений, которая, составляет 1/3 стоимости бака.

Самым дорогим, но самым комфортным, будет вариант использования выносного бака. Стоимость труб, как правило, превышает стоимость бака в два раза. В зимнее время надо сливать всю воду из бака и системы теплообмена. Для этого необходимо предусмотреть установку спускного крана в самой нижней точке системы теплообмена.

Рис. 8. Спускной кран в системе выносного бака

Как нагреть воду в бане?

• Как подогревать воду в бане?
  • Как организовать в баню подачу воды?
  • Как сделать в бане душ и нагрев воды в нем?

Напорные водопроводные системы, создавая уникальные возможности и неисчислимые удобства, все же причиняют зачастую многочисленные хлопоты. К примеру, если вы пользуетесь баней редко, то вода в баках и трубах тухнет, а сами трубы ржавеют. Стоячая вода в трубах зимой замерзает и разрывает их, да и наполнять промерзшие баки и трубы зимой очень трудно. Дорогостоящими будут водопроводные системы, они требуют постоянных ремонтов, недолговечны, а если снабжены электроаппаратурой (электромагнитными клапанами, насосами, нагревателями), то представляют опасность для жизни, особенно при халатном отношении к баням.

Способов нагреть воду в бане несколько, самые распространенные из них: установка дровяной или газовой колонки и установка электрического обогревателя.

При малых объемах используемой воды удобны (в особенности зимой) методы безнапорного хранения воды (отдельными закрывающимися или открытыми емкостями, а также водоводами: водопадами-переливами и открытыми потоками). Перенос воды бутылками или ведрами, как и транспортировка жидкостей бочками (цистернами), вовсе не является следствием низкого технического уровня. Это очень важный метод транспортировки и хранения со своими особенностями и правилами, поддающийся и автоматизации, и механизации, и усовершенствованию.

Если баню используют лишь в теплое время года, трудности с водой, остающейся в трубах, подводящих к ней воду, или в баке, решаются достаточно просто. Вода перед морозами сливается, и зимовать баня остается сухая. Как только температура поднимается, ее начинают эксплуатировать: определенный объем прогоняют по системе подачи воды, чтобы ее промыть и нагреть, а затем пользуются как обычно. Гораздо более трудная задача наладить зимой водоснабжение бани, в особенности, если она используется 1 раз в неделю или 2 раза в месяц.

Как подогревать воду в бане?

Схема нагревания воды при помочь печи с теплообменником самоварного типа.

Если летом горячая вода нужна постоянно, а зимой только тогда, когда есть желание приехать на дачу и попариться в бане, то как организовать банное горячее водоснабжение и нагреть баню?

• установить дровяную колонку;
• установить электрический водонагреватель большой емкости;
• установить газовую колонку. подключенную либо к централизованной газификации, либо к баллону, если в доме газа нет;
• использовать систему, чтобы нагреть воду в баке через водогрейную трубу от топящейся печи;
• четвертую систему дополнить тэнами, чтобы нагреть воду в баке в то время, когда баню не топят.

Все данные варианты применимы летом, а при устойчивых отрицательных температурах воду необходимо будет нагреть и подавать в баню прямо перед топкой и сливать из всех емкостей и труб, после пользования баней.

Вернуться к оглавлению

Как организовать в баню подачу воды?

Схема нагрева воды при использовании печи со строенным теплообменником.

Холодную воду к бане чаще всего подводят от дома. Для этого прокладывают трубу на глубине, которая ниже, чем в вашей местности уровень промерзания грунта, и с небольшим процентом уклона к бане, чтобы вода поступала самотеком. Наполнить баки с водой в бане можно вручную или при помощи насосной станции. Первый вариант понятен: набираем воду из-под крана в ведра и переливаем в бак. Во втором варианте, чтобы вода не оставалась в трубах, закрываем в доме вентиль на подачу в баню воды. После того как вода перестала течь из крана в бане, можно предположить, что воду слили из системы. В данном варианте хорошо вспомнить законы физики, а именно, тему о сообщающихся сосудах, чтобы осознавать, какой перепад высот необходим между выходом в бане и входом трубы в доме. Выкачать всю воду без насоса из подающей трубы не удастся, и здесь главное, чтобы вода, остающаяся в трубах, стала ниже уровня промерзания, в противном случае она просто разорвет трубы и водоснабжение бани перестанет функционировать.

Конечно, можно и не устанавливать стационарные трубы в бане, а использовать обычный шланг: после заполнения всех емкостей его просто отсоединяют от водопровода и убирают.

Отвод воды из бани проводится по таким же принципам: в септик выводная труба должна выходить ниже, чем линия промерзания грунта, и прокладываться под углом, благодаря которому вода бы уходила самотеком.

Вернуться к оглавлению

Как сделать в бане душ и нагрев воды в нем?

Если вы хотите использовать душ только в теплое время, возможно использовать такой вариант:

1. Под крышей устанавливают 2 бака по 100 л каждый, изготовленные из нержавеющей стали.
2. От баков делают отводы в емкость для смешивания воды маленького объема.
3. Из смесительной емкости делают выход на душ.
4. Бак для горячей воды соединяют с печью 2-мя трубами: одну трубу приваривают к днищу, другую — выше первой в боковую стенку.
5. Когда печь топят, воду в горячем баке можно нагреть благодаря конвекции.

Однако безупречная система водоснабжения бани должна включать в себя обязательную насосную станцию. Самая простая конструкция: бак, насос и реле давления. Бак делится на 2 части стенкой-мембраной: в одной — воздух, в другую насосом закачивается вода. Предназначение реле — установка минимального и максимального уровней давления в системе. Когда объем воды, закачиваемой насосом в одну из частей бака, создаст наибольшее давление, насос отключается. Когда воду из бака выльют и давление достигает нижней точки, насос включится и закачает в бак следующую порцию воды. Таким образом будет решена не только проблема автоматического восстановления водного запаса в баке, но и проблема создания нужного давления воды для обычной работы душа.

А установив в бане систему «теплый пол», поддерживающую зимой плюсовую температуру, исключается необходимость слива воды из емкостей. Но надо отметить, что при отключении электроэнергии на долгое время ваша баня благополучно замерзнет.

Источники: http://www.les-53.ru/poleznye-statii/kak-nagret-vodu-v-bane/, http://xn--80aackf4agub4b1h.xn--p1ai/08-Tovar/12-Kak-nagret-vodu-v-bane.htm, http://1poteply.ru/pechi/raznoe/nagrev-vody-v-bane.html

Как нагреть воду в бане? Вопрос, который уместен в загородном доме, где поместилась и небольшая банька. Он только с первого взгляда кажется совсем простым, а на самом деле потребность в большом количестве горячей воды требует приложения определенных усилий для сооружения необходимой конструкции. В принципе нагреватель для сауны или бани можно приобрести готовый и просто установить, но можно решить проблему и своими руками, соорудив нестандартный водонагреватель для бани, например, на дровах.

Особенности нагрева

Проблема большинства бань в загородном или деревенском доме – отсутствие горячего водоснабжения, что приводит к необходимости создавать системы для нагрева воды. В принципе нагрев воды в бане можно обеспечить двумя способами: устанавливаются отдельные водогрейные устройства или используются банные нагревательные печи. В первом варианте могут использоваться различные стандартные водогрейные котлы, например, газовые обогреватели или электрические теплоэлектронагреватели (ТЭНы), которые способны быстро подогревать большой объем воды. Однако такие конструкции придется устанавливать в моечном помещении, что создает проблему горячей воды в парилке.

Банная нагревательная печь способна, помимо главной функции – обогрева, обеспечить и подогрев воды. В этом случае для нагрева воды устанавливается специальный бак нужной емкости (от 30 до 100 л) с водой, и используется тепло, которое все равно вырабатывается для обогрева парилки. Для поддержания нужной температуры используется классический русский вариант – на дровах. Причем принцип нагрева может быть различным, но его желательно заложить в конструкцию печей уже на стадии проекта.

В основном находят применение 3 системы: бак на печи (или в тесном контакте с ней); бак с теплообменником и бак-«самовар».

Встроенная система

Наиболее простой и распространенный способ установки бака для нагрева воды – установка его на одну из сторон или сверху банной печи. Идеальный вариант – бак с водой установлен внутри печи и выходит одновременно в два помещения (парилка и мойка). Емкость такого бака может быть любой, а способ нагрева – на дровах.

Другое дело, если банная нагревательная печь уже построена и в ней не предусмотрен бак. В этом случае применяется навесной вариант (обычно сбоку или спереди в парилке). Емкость бака составляет порядка 40-70 л, и нагревается такой объем (на дровах) за 1,2-1,6 ч. Ускорить нагревание можно обеспечив теплоизоляцию стенок бака. Основной недостаток – бак всегда парит при разогреве, а значит, не подойдет, как нагреватель для сауны. Зато для русской бани – это простой и эффективный способ нагрева воды.

Брать воду из такой системы можно различным способом. Самый простой метод – крышка сверху, и черпание жидкости какой-либо удобной емкостью. Более сложный вариант предусматривает изготовление сливного крана – в верхней или нижней части, в зависимости от высоты расположения бака.

Конструкция с теплообменником

Если есть необходимость привязки бака для нагрева воды к определенному месту в стороне от печи, то применяется конструкция с теплообменником. Эта конструкция основывается на том, что внутри нагревательные печи имеют змеевик из стальной трубы, через который подается холодная вода. Проходя через печь, жидкость нагревается и поступает в отдельно стоящую емкость, где и накапливается горячая вода. Объем бака обычно составляет 60-80 л и нагревается в течение 1,6-2,2 ч.

Теплообменник использует известный физический закон – холодная масса опускается вниз, а нагретая жидкость подается вверх. Этим и обуславливается размещение бака. Основное преимущество теплообменной системы – отсутствие необходимости привязки бака к печи. Минусом нагревателя является более сложная конструкция.

Нагреватель на трубе

Нагреватель можно соорудить на дымоходной трубе, и разогрев будет производиться от отводящего вверх дыма. Такой источник тепла может разогреваться до температуры свыше 500ºС, что можно использовать с пользой, перед тем как дым уйдет в трубу. Главная проблема конструкции – обеспечение герметичности места ввода дымоходной трубы в нагревательный бак. Сама конструкция включает бак, в котором в днище сделано отверстие для дымохода. Герметизировать стык необходимо термостойким герметиком или глиняно-известково-песочным раствором.

Применение цементного раствора не рекомендуется из-за его растрескивания при таких термических нагрузках.

Основное преимущество системы «самовар» – использование бесполезно уходящей энергии с пользой для дела. Кроме того, достаточно высокое расположение бака дает возможность его использования в качестве душа, если установить соответствующий распылитель для воды.

Большим недостатком является сложность конструкции и более сложное заливание воды с учетом высоты верхней крышки.

Выбор материалов

Выбор материала для нагревательного бака только кажется простым. Самый обычный вариант – сталь. Главное преимущество – дешевизна и простота изготовления с помощью обычных сварочных операций. Однако в условиях русской бани при постоянной высокой температуре, высокой влажности и воздействии перегретого пара этот материал быстро ржавеет, и срок службы его невелик. Кроме того, вода в ржавой емкости может приобрести соответствующий оттенок. Защита с помощью красочных покрытий не пройдет из-за опасности возгорания при контакте с нагретой печью. Окрашенная конструкция может быть применена в системе с теплообменником.

Другой вариант – чугун. В чугунной емкости вода долго разогревается, но зато долго и охлаждается, что дает возможность сохранять тепло и после прекращения топки печи. Недостатки – большой вес, высокая цена и проблемы с коррозией.

Самый хороший вариант – нержавеющая сталь. Конечно, она значительно дороже обычного стального листа, но зато не подвергается коррозии и способна прослужить много лет. Наиболее распространенные марки стали для изготовления банных нагревательных баков – 8-12X18H10 (304) и 08X17 (430). Нержавеющие емкости достаточно легкие, обладают прекрасной теплопроводностью, а коэффициент деформации при резких колебаниях температур ничтожно мал.

В принципе возможно применение готовых эмалированных баков. Однако такие емкости хороши пока цело эмалированное защитное покрытие. При появлении малейших сколов начинается активная коррозия. Значит, эмалированные баки требуют повышенной осторожности при эксплуатации, что обеспечить весьма сложно.

Вопрос, как нагреть воду в бане, решается самостоятельно, исходя из конкретных условий. Самый простой вариант – установить стандартный бак с нагревом ТЭНами и ручным образом в небольших емкостях доставлять до точки назначения.

Более традиционным способом считается использование энергии уже поставленной банной печи. Какой вариант выбрать, зависит от владельца бани.

Используемые источники:

• https://sdelatbanyu.ru/voda/nagrev.html
• https://2proraba.com/banya/goryachaya-voda-v-bane-cherez-teploobmennik.html
• https://probani.guru/pechidimohod/nagrev-vody/
• http://v-banyu.ru/kak-nagret-vodu-v-bane-ot-pechi.html
• http://www.poparimsya.com/poleznoe/kak-nagret-vodu-bane.html
