Износилась мембрана для гидроаккумулятора: какую лучше выбрать и принцип работы: Советы +Видео и Фото

Насосная станция – это комплекс узлов и агрегатов, расположенных на поверхности или в здании, взаимосвязанных между собой, обеспечивающих постоянное давление и подачу воды в сантехнические приборы.

Оборудование постоянно находится в рабочем состоянии, даже если поступление жидкости остановлено. Между режимом ожидания и непосредственным включением устройства проходят секунды. Конечно, такая манера эксплуатации может привести к поломке основных узлов, тогда потребуется ремонт насосных станций.

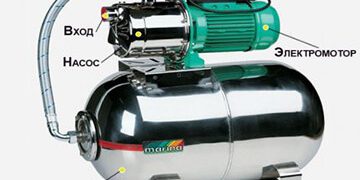

Устройство и характеристики основных элементов

Агрегат сильно отличается от погружника в первую очередь своими объемами и принципом работы. Рабочие элементы комплекса:

1. Мощная помпа. Именно она поднимает жидкость из глубины скважины или колодца и подает в водопроводную сеть. Все остальные элементы обеспечивают его правильную работу. Первое и единственное назначение – выкачивание жидкости из водоносной жилы.
2. Шланг или труба. Крутящий момент рабочего колеса создает вакуумную среду внутри шланга, и вода устремляется наверх к крыльчатке. Здесь происходит ее захват и проталкивание дальше в систему.
3. Обратный клапан. Располагается на шланге возле самого агрегата или непосредственно в скважине. Предназначен для остановки жидкости после выключения насоса.
4. Фильтр грубой очистки. Имеет вид железной или пластмассовой пробки с сетчатым основанием. Задерживает крупные и мелкие частицы ила и глины в зависимости от величины ячейки. Предохраняет оборудование от засора, преимущественно крыльчатку.
5. Реле замера давления в магистрали. Без этого прибора устройство не будет работать. Датчик установлен у основания расширительного бака. Когда происходит забор воды, давление в системе падает, реле регистрирует этот процесс и дает команду помпе на включение. Поэтому кабель питания не идет напрямую в сеть, а проходит через датчик давления. Шаг включения 1,5–2 очка.
6. Манометр. Служит контроллером давления в системе. Показывает любые изменения после включения и выключения агрегата.
7. Расширительный бак. Регулирует плавное включение насоса. Без него оборудование будет работать рывками, постоянно включаясь и отключаясь.

Распространенные неисправности и их способы решения

Помпа не включается

Проверьте правильное соединение и подключение кабеля агрегата к розетке или щитку управления. В комплектацию оборудования входит специальное реле регулирования давления, которое отвечает за своевременное включение помпы. Причина неисправности может скрываться в неправильной регулировке клапана давления. Открутив штурвал полностью, мы уменьшаем давление до 0. Если в таком состоянии потреблять воду, насос не сработает, так как оно и так нулевое. В устройстве, которое простояло долгое время, может быть окисление контактов.

Не отключается после прекращения забора воды

Неисправен обратный клапан, установленный на трубе. Во время работы агрегат вытягивает воду из скважины или колодца и подает ее в бак и в систему водоснабжения. Потребление жидкости прекращается, и помпа отключается. Вода, оставшаяся в трубе, уходит в скважину, где упирается в обратный клапан. Следовательно, если заслонка не работает, вода уходит под землю, происходит потеря давления и станция молниеносно реагирует, включая насос. Жидкость упирается в закрытый сантехнический прибор и снова падает, создавая эффект постоянно работающего двигателя. Замена клапана может решить проблему.

Частое включение помпы

Сигнализирует о неисправности гидроаккумулятора. В обычном рабочем режиме в баке постоянно происходит движение воды. Воздушная мембрана создает давление, и реле автоматики подает сигнал на работу двигателя насоса. При нарушении герметичности корпуса резервуара или самой трубной системы происходит падение давления. Чтобы догнать до нужного уровня, насос постоянно включается. Резиновая груша внутри гидроаккумулятора может порваться, и вода начнет сифонить. Устранить неполадки возможно, только полностью заменив расширительный бочок.

Оборудование часто отключается

Причина в неправильной настройке узлов. Если питание подается, и агрегат работает, но сразу отключается, потом снова функционирует – реле регулировки давления настроено неверно. В корпусе датчика, помимо манометра и клавиши включения, есть два штурвала. Первый регулирует верхний порог отключения и нижний порог включения насоса. Второй устанавливает шаг работы. Вращая эти два барашка, можно самостоятельно отрегулировать момент вращения колеса.

Вода, поступающая из сбросной трубы, идет с воздухом

Первая причина возникновения неисправности – нарушение герметичности агрегата или устройств, сопряженных с ней. Правильная работа насоса обеспечивает бесперебойное водоснабжение частного дома из скважины. Появление трещин или щелей в стыках, местах соединения или корпусе ведет к неизбежной потере герметичности. Жидкость будет смешиваться с воздухом, попадающим через щели. Решение – проверка и замена узлов, нарушающих целостность системы.Вторая причина в отсутствие необходимого уровня воды в скважине. Шланг, подающий жидкость из ствола, расположен выше уровня и вместе с ней постоянно втягивает воздух, образовавшийся внутри шахты. Решение – опустить шланг ниже.

Вода идет рывками, поток постоянно прерывается

Зеркало (столб) в скважине постоянно меняется, то поднимаясь, то опускаясь. Этот процесс зависит от правильного расчета дебита скважины. Мощность агрегата может быть больше, чем способность водоносной жилы наполнить полость. То есть пять минут работы аппарата полностью осушают шахту, затем наступает режим ожидания, когда мотор работает всухую. За это время вода снова прибывает и втягивается в шланг. Решение заключается в замене трубы, погружаемой в скважину на более меньший диаметр.

Помпа гудит, но крыльчатка не вращается

Сложный случай, требуется детальная диагностика. Поломка, скорее всего, связана с неспособностью мотора прокрутить колесо. Это происходит, когда станция долгое время простояла без дела и диск прикипел или его грани заржавели.

Потребуется ремонт насосной станции. Разобрав крышку, скрывающую крыльчатку, станет ясно, какой именно узел вышел из строя.

Еще одной причиной данной поломки считается износ электротехнического оборудования. Оплетка моторного отсека перегрелась, и провода слиплись между собой. Происходит потребление электроэнергии, и поэтому она гудит, однако сил у оплавившейся обмотки не хватает провернуть вал.

Двигатель гудит, крыльчатка вращается, но вода не поступает

Банально скважина пуста. Решение – опустить шланг до уровня водного горизонта. Разгерметизация отсеков устройства – проверить все стыки и пробки. Неправильно выбрана мощность оборудования. У каждой станции свои характеристики. В них входит напор воды, подаваемой из скважины, объем резервуара расширительного бака, глубина забора жидкости. Неправильно подобранное оборудование является причиной его некорректной работы. Проще говоря, помпа не может поднять столб жидкости из-за своих низких характеристик. Решение – достаньте шланг из скважины и опустите в ведро с водой. Станция перекачает ее в считанные секунды, значит, нужно поменять оборудование на более мощное.

Сильная вибрация при включённом моторе

Расшатался или разрушился подшипник на вращательном валу электродвигателя. Диагностировать проблему можно, разобрав заднюю часть мотора и пошатав вал. Замена производится на аналогичную по всем параметрам деталь.

Как правильно разобрать

Отключив от электричества, приступаем к раскрутке и отсоединению всех шлангов подачи и нагнетания жидкости. Разборка устройства осуществляется поэтапно:

Первый этап. Разделяем качающий узел от электродвигателя.

• Крепится мотор на четыре болта, фиксирующих юбку фланца агрегата.
• Открутив болты, легким постукиванием по фланцу снимаем двигатель.
• Отделив соединение, станет видно вращательную втулку.
• Получается две части станции: на одной рабочее колесо с распределительным узлом, на другой – мотор.
• Резиновую прокладку аккуратно вынимаем и протираем влажной тряпкой.
• Вал в двигателе нужно провернуть, чтобы посмотреть, все ли подшипники вращаются.

Второй этап. Снимаем крышку реле старта.

• Обычно крепеж состоит из одного-двух винтов, закручиваемых крестовой отверткой. Под крышкой скрывается вся подноготная.
• Два штурвала с пружинами для регулировки давления.
• Реле управления подачи энергии на блок.
• Снимаем защитный кожух вентилятора охлаждения двигателя. Часто экран ничем не фиксируется, а просто насаживается на заднюю стенку мотора.
• Иногда есть пара мелких шурупов, которые без труда можно выкрутить.

Третий этап. Откручиваем прижимную гайку рабочего колеса и снимаем диск с оси.

• Вынимая вал, придется тихонько по нему постучать молотком со стороны крыльчатки.
• Ось выйдет вместе с вентилятором охлаждения и подшипниками.

Четвертый этап. Разбор распределительной камеры насоса.

Корпус изготовлен из чугуна или стальной, очень редко встречается нержавеющий металл.

• Разделив станцию на две части, уже станет видно всю внутреннюю часть камеры смешивания.
• Откручиваем все сопутствующие патрубки для прочистки резьбовых соединений.

В результате проделанной работы мы получим полностью разобранное устройство. Теперь можно приступать к диагностике каждого узла по отдельности и устранению неполадок.

Важно: перед сборкой все стыки и соединительные части очищаются от ржавчины и грязи, резинки промазываем силиконом.

Ремонт своими руками

Замена гидроаккумулятора

1. Расширительный бак имеет вид металлического бочонка с запайным корпусом. Внутри груши расположен резиновый мешок, в который при повышении давления в системе поступает вода.
2. Если диагностика выявила поломку именно в гидроаккумуляторе, его нужно снять, открутив контргайку на шланге, ведущем в насос.
3. Заменяемая деталь в баке — это ниппель для накачки воздуха и резиновый мешок для воды.
4. Замена происходит путем откручивания тыльной крышки груши.

Регулировка реле давления

К сожалению, эта деталь не поддаётся ремонту, ее можно только заменить или отрегулировать. На корпусе датчика есть два штурвала. Большой служит для поднятия давления в системе. Маленький регулирует интервал включения насоса. Подкручивая их, выбираете диапазон работы устройства.

Реставрация или замена крыльчатки

1. Для замены рабочего колеса необходимо разделить двигатель и камеру подачи воды, открутив несколько болтов на фланце.
2. Крыльчатка крепится на штоке и прижимается гайкой.
3. Откручиваем ее и снимаем диск.
4. Сборку производим в обратном порядке.

Замена сальника

1. Следуя пункту 3, разбираем насос.
2. Сняв крыльчатку, доберемся до сальника.
3. Снять его можно, нагрев или расплавив газовой горелкой или строительным феном.
4. Остатки грязи или ржавчины счищаем и запрессовываем новый сальник.

Замена подшипника

1. Следуя инструкции, указанной выше, совершаем поэтапный полный разбор устройства.
2. Вытаскиваем якорь двигателя через заднюю крышку.
3. На валу расположены два подшипника, по обоим концам стержня.
4. Чтобы вынуть их, вал придется нагреть горелкой.

Новые кольца надеваем на старое место, предварительно почистив стержень от ржавчины.

Важно: новый подшипник должен полностью соответствовать маркировке старого, иначе вал будет бить по стенкам моторного отсека.

Цена ремонта

Каждая деталь, подлежащая замене, имеет свою цену в зависимости от мощности оборудования. Гидроаккумулятор стартует от 800 рублей, поднимаясь до 10 000 р. Самая распространенная поломка – выход из строя подшипников. Эта деталь считается расходным материалом. Цена в магазине составит порядка 300 рублей за пару. Электродвигатель обойдется в половину стоимости всего оборудования. Крыльчатка обойдется в 500 – 3000 рублей. Реле давления вместе с манометром порядка одной, двух тысяч.

Советы по эксплуатации и обслуживанию

Ремонт водонасосной станции можно отсрочить, если правильно за ней ухаживать:

• Место установки оборудования выбирают сухое и теплое.
• Периодический осмотр внешнего вида агрегата поможет вовремя выявить неисправность.
• Установка системы фильтрации до устройства обеспечит не только чистой водой дом, но и защитит внутренние механизмы от загрязнения.

Полезное видео

Протекает, замена сальника:

Глючит реле:

Крыльчатка сломалась:

Замена диффузора:

Подробный разбор:

Читайте также:  Распространенные поломки и ремонт дренажных насосов своими руками

Насосные станции это одна из частей системы водоснабжения дома. Они используются повсеместно. Независимо от конструктива и источника воды в комплектацию входит насосная станция.  Насос накачивает воду в подсистему, а гидроаккумулятор помогает сохранять необходимые показатели давления. Именно в гидроаккумуляторе находится такая важная деталь, как мембрана. Она участвует во всех процессах.

Насос с гидроаккумулятором без мембраны работает при более высокой нагрузкой. Он включен все то время, когда нужна вода. Это увеличивает и энергопотребление. Скачки показателей давления в таком случае не исключаются.

Принцип работы

 С помощью мембраны происходит разделение на две камеры — воздушную и водяную.

Их еще называют мокрой и сухой. Вода с помощью насоса попадает в мембрану. В пространстве между ее стенками и оболочкой гидроаккумулятора создается область высокого давления. Благодаря этому и происходит создание необходимого показателя давления в системе водоснабжения.

У мембран продолговатая или вытянутая форма, зависит от емкости бака. Обычно изготавливается из каучука или специализированного резинного состава. В обоих случаях материал соответствует гигиеническим и санитарным требованиям, справляется с влиянием микроорганизмов. Особая резина выдерживает более высокое давление, и используется при более широком диапазоне температур.

Мембрана бывает плоской и балонной.

Независимо от материала и вида, мембрана выполняет одни и те же функции.

Эластичная емкость размещается в корпусе бака, тем самым образует два независящих друг от друга пространства.

В балонной мембране внутри находится вода, а в пространстве между ее стенками и стенками гидроаккумулятора нагнетается воздух.

Плоская закрепляется на стенках емкости, также образуя два отдела. Насосы обеспечивают поступление воды. Это происходит до достижения максимальных значений давления внутри конструкций. Эти значения выставляются наладчиками на реле. Когда отметка достигнута, насос перестает работать. При этом давление на саму емкость с водой сохраняется, благодаря конструктиву. Поэтому нет изменения напора воды в процессе использованию. Когда давление достигает минимальной отметки, насос вновь включается.

Изнашивание мембраны

Мембрана в гидроаккумуляторе является расходной деталью. Она со временем изнашивается и требует замены. Износ связан с неровным давлением в системе, с постоянными процессами сжатия и растяжения, трении о другие детали. Регулярные и резкие скачки температуры, превышения значений давления в системе тоже не продлевают срок службы.

Компании-производители в среднем заявляют о 5 годах эксплуатации, но влияние негативных аспектов сложно избежать.

Например, расход воды утром и, особенно, вечером в будние дни вырастает. Поэтому замена мембраны в гидроаккумуляторе требуется чаще.

 Когда необходимо купить мембрану в гидроакуумулятор, лучше выбирать такого же производителя, как и у самого гидроаккумулятора. Тогда совпадут необходимые размеры и характеристики.

Проверка мембраны.

Перед тем как купить мембрану гидроаккумулятора в спб надо убедиться, что причина поломки заключается именно в этом элементе.

Если по манометру видно, что давление или растет, или падает, а при этом вода подается то тонкой струйкой, то с нормальным напором — это яркий признак нарушения целостности мембраны. Чтобы окончательно в этом убедиться, надо выключить насос и перекрыть подачу воды в бак.

Потом остатки жидкости из бака стравливают. При этом, обращают внимание на то, как она выходит. Если вместе с воздухом – необходима замена мембраны в гидроаккумуляторе.

Замена мембраны в гидроаккумуляторе своими руками

Ремонт мембраны гидроаккумулятора можно произвести самостоятельно. Происходит это поэтапно.

1. Гидроаккумулятор демонтируется от остальной системы. На этом этапе лучше расположиться там, где будет комфортно производить дальнейшие манипуляции и не страшно будет залить водой окружающее пространство.
2. Убрать давление воздуха. Для этого есть специальный ниппель. Он бывает горизонтальный и вертикальный, чаще всего располагается на верхней части бака.
3. Откручивается шланг и крышка. Скорее всего, на этом этапе из гидроаккумулятора польются остатки жидкости. Можно заранее приготовить таз. Воду надо слить полностью.
4. После этого снимается крышка с манометром.
5. Внизу корпуса находится специальное технологическое отверстие. Через него достается мембрана.
6. Бак осматривается на нарушение целостности, грязь и ржавчину. Правильно, если нет осадка и трещин. Потом промывается и осушивается.
7. Мембрана для гидроаккумулятора 50 литров монтируется в бак. Если емкость рассчитана на другой объем, мембрана должна быть подобрана соответственно.
8. Конструкция собирается в обратном порядке.
9. Через специальный золотник закачивается воздух. Здесь можно применить обычный насос.

Для облегчения замены мембраны в гидроаккумуляторе можно посмотреть видео, где все наглядно показывают и рассказывают.

 Стоит обратить внимание, что сменная мембрана гидроаккумулятора должна быть рассчитана на такой же объем, как и сам гидроаккумулятор. Если стоит отметка 24 литра, значит покупать надо на 24 литра.

ТОП 9 магазинов, где я выгодно закупаюсь

Петрович — строй-торг дом</li>InstrumTorg</li>Леруа Мерлен</li>Stroylandia- Строительные и отделочные материалы</li>OBI — стройматериалы и все для дома</li>Строительный двор</li>Максидом</li>Все Инструменты</li>Гараж Тулс</li>

ТОП 7 по товарам и мебели для дома:

Домовой</li>Мебель для дома</li>HomeX — все для отделки</li>Дизайнерская мебель</li>Мебель и кухни на заказ</li>220 Вольт- Инструменты для дома</li>МВидео- техника для дома</li>

7 лучших строительных и мебельных магазинов!

• Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
• homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
• Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
• Qpstol.ru — «Купистол» стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
• Lifemebel.ru- гипермаркет мебели с оборотом более 50 000 000 в месяц!
• Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.»
• Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

390—> Частые и непродолжительные запуски насоса, не равномерный поток воды (сильный напор чередуется со слабым), свидетельствует о том, что требуется замена мембраны в насосной станции. При этой неисправности из ниппеля вместо воздуха выходит вода. Так как поменять мембрану в насосной станции не сложно, то сделать это можно и самостоятельно, не привлекая специалистов.

Порядок действий

Перед тем, как заменить мембрану в насосной станции прибор отключается от электросети, затем сбрасывается давление, то есть открываются краны и ожидается, пока все стечет, а манометр покажет 0. Потом перекрываются краны, которые идут в систему. Далее замена мембраны на насосной станции выполняется в следующей последовательности: 1. Аппарат отсоединяется от системы при помощи газового ключа. 2. Под бак в том месте, где располагается фланец, подставляется ведро для сбора вытекающей жидкости. 3. На гидробаке выкручиваются болты фланца, но не все. Два крепежа расположенные по диагонали оставляются и немного ослабляются. Это делается, чтобы не залить все вокруг. Слив будет производиться потихоньку. Когда поток прекратится, откручиваются последние крепежи, снимается фланец. Слегка освободив края, сливаются остатки. 4. В емкостях объемом 100 и более литров сверху имеется гайка держателя груши. Ее следует открутить. 5. Вынимается испорченная груша. 6. Чаще всего на стенках бака оседает грязь, поэтому он хорошо промывается и насухо вытирается. 7. Берется новая груша. Она по размеру должна совпадать со старой. Особое внимание необходимо обратить на диаметр горловины. 8. Вставляется резьбовой штуцер (при его наличии), при помощи которого верхняя часть заменяемой детали крепится к корпусу, и аккуратно закручивается. 9. Новая деталь устанавливается в гидробак. 10. При наличии штуцера установка выполняется таким образом, чтобы он попал в предназначенное для него отверстие. В В  Если стоит большая насосная станция замена мембраны будет затруднена тем, что дотянуться рукой до другого края емкости не получится. В этом случае можно воспользоваться различными подручными средствами, например, предварительно привязать к держателю веревку и протянуть ее через отверстие. На резьбу накручивается гайка. 11. Горловина прижимается фланцем и фиксируется. Установка и закручивание болтов осуществляется по аналогичным правилам, что и для колес автомобиля. 12. Убирается крышка, закрывающая ниппель и насосом закачивается воздух. Делается это до получения нужного значения. В В  Его расчет производится следующим образом: максимальное давление, при котором система отключается, умножается на коэффициент 0,9. Когда все будет готово, ставится крышка. На этом, собственно, замена мембраны насосной станции завершена. Аппарат подключается к трубам. Запуск на сухую категорически запрещен, в противном случае через несколько минут прибор сломается. В него в обязательном порядке заливается вода. Для этого на насосе предусмотрено специальное отверстие. Оно закрыто заглушкой. Она откручивается, внутрь наливается вода и назад ставится заглушка. Оборудование включается в сеть и проверяется его работоспособность. Затем отключается от сети, сбрасывается давление, и манометром проверяются показатели в баке. Далее регулируется нижнее и верхнее давление, то есть, при каких значениях будет происходить включение и при каких отключение. Снимается крышка с блока регулировки и, закручивая или откручивая гайки, выставляются требуемые значения. Блок закрывается. Вот и все, что нужно знать о том, как поменять мембрану на насосной станции.

В

Возврат к списку

• Теплые полы

• Монтаж

• Пластиковые баки

• Джилекс

• Проектирование

• Котлы

• Насосные станции

• Насосы скважинные

• Водонагреватели

• Радиаторы отопления

• Электрические нагреватели

1 Назначение, плюсы и минусы

Когда теплоноситель нагревается, в контуре отопительной системы и котлах давление повышается за счет увеличения объема жидкости. Поскольку она является несжимаемой средой, а сама система герметична, это может привести к поломке труб или котлов.

По этой причине и рекомендуется ставить мембранный расширительный бак для отопления. Он представляет собой резервуар, подключенный с помощью трубы к системе. Излишнее давление в нем будет компенсироваться объемом, что и обеспечит контуру полноценную работу. Расширитель принимает в себя какое-то количество жидкости при повышении объема и давления, а затем, когда эти показатели понижаются, возвращает ее назад. От аналогичных устройств другого типа такие приборы отличаются рядом преимуществ:

• их можно применять в любой воде, даже если она содержит много кальция;
• разрешается использовать для питьевой воды;
• имеют большой полезный вытесняемый объем (по сравнению с баками без мембраны);
• подкачка воздуха требуется в минимальном количестве;
• установка быстрая и не требует больших затрат;
• при эксплуатации расходы будут минимальными.

Но имеет расширительный бак и минусы. Иногда можно столкнуться с проблемами при его монтаже, поскольку он довольно крупный. Теплопотери увеличиваются вследствие того, что теплоноситель отдает тепло экспанзомату.

Что такое мембранный расширительный бак

Расширительный бак — немаловажный элемент в отоплении, потому что он предотвращает закипание теплоносителя, что может привести к плохим последствиям.

Такие баки могут использоваться в разных системах:

• с тепловыми насосами и солнечными коллекторами;
• с автономным источником тепла;
• подключенных к сети центрального теплоснабжения по независимой схеме;
• с замкнутыми контурами.

Мембранные баки регулируют давление в системе отопления в случае его повышения и при перепадах давления, что предотвращает чрезвычайные опасные ситуации и раз разе неисправности отопительных систем.

Расширительный мембранный бак может быть с фиксированной и заменяемой перегородкой. Первые, сделанные с внутренней полостью, поделенной на две части надежно зафиксированной мембранной, которая находится по периметру сечения.

Баки с заменяемой перегородкой отличаются от фиксированных тем, что теплоноситель находится в мембранной емкости и не вступает в контакт со стальной поверхностью. Монтаж и демонтаж мембраны достаточно прост, через фланец, который крепится болтами.

Совет. Устанавливая мембранный бак, необходимо надежно его прикрепить, потому что во время работы, масса бака увеличивается.

Назначение и особенности мембранных баков для отопления

Конструкция мембранного бака

Сначала необходимо узнать функциональные качества этого устройства. При нагреве воды в трубах происходит естественное расширение и повышение давления. Если значение превышает нормированную величину — необходим механизм стабилизации. Именно для этого предназначены баки мембранные для систем отопления, которые могут отличаться по техническим и конструктивным характеристикам.

Они представляют собой герметичную емкость, разделенную на 2 области — водяную и воздушную камеры. Между ними располагается эластичная мембрана. Для подключения водяной предусмотрен соответствующий патрубок, а в воздушной камере располагается система нагнетания давления. Принцип работы расширительного мембранного бака для системы отопления заключается в увеличении полезного объема в результате смещения эластичной мембраны в сторону воздушной камеры. Для этого необходимо подключить водяной патрубок к трубе отопления, а в воздушной камере создать давление, величина которого не должна превышать номинальное для системы отопления.

Установка мембранного бака в системе отопления имеет следующие преимущества:

• Автоматическая стабилизация критического расширения теплоносителя;
• Отсутствие потерь воды за счет испарения;
• Возможность установки как для системы с дистиллированной водой, так и с антифризом;
• Простой монтаж и замена мембраны при превышении срока ее эксплуатации.

Но как правильно подобрать мембранный бак для отопления, принцип работы которого настолько прост? Для этого сначала необходимо ознакомиться с его разновидностями.

Мембранный бак для отопления по принципу работы схож с аналогичным для системы водоснабжения. Но конструкция последнего не рассчитана на высокие температуры. Производители маркируют их синим цветом, а отопительные – красным.

Конструкция расширительного мембранного бака

Мембранный расширительный бак — плоский или баллонный металлический корпус. внутри разделенный мембранной из резины. В одной части находится воздух или газ, который сжимается до определенного необходимого уровня. Уровень сжатия воздуха, можно найти в паспорте. Другая часть бака в рабочем состоянии будет наполняться водой и благодаря этому уровень сжатия газа будет таким же, как и во всей системе отопления. Компрессор в баке поддерживает давление в воздушной камере.

Одним из самых важных элементом мембранного расширительного бака является мембрана, которая может быть двух типов:

Диафрагменный применяются в баках с маленьким объемом и их невозможно заменить. Баллонные можно легко заменить в случае необходимости и такой тип расширительного бака более надежный из-за того, что вода находится в мембране и не прикасается к корпусу бака.

Совет

Выбирая мембранный расширительный бак, необходимо уделить внимание материалу, из которого сделанная мембрана

Этапы установки бака

Схема подключения мембранного бака

Для квалифицированной установки мембранного бака в систему отопления необходимо, чтобы помещение соответствовало эксплуатационным условиям. Температура в нем не должна опускаться ниже 0 градусов при стабильном показателе влажности. Нужно определить место монтажа, так как системе свойственны перепады давления во время ее запуска. Поэтому не рекомендуется установка расширительных мембранных баков для отопления сразу после котла на выходной трубе.

Следующим критерием является отсутствие завихрения потоков воды, которые могут симулировать превышение давления. Лучше всего монтировать баки мембранные для систем отопления на обратной трубе перед циркуляционным насосом. Технология установки заключается в выполнении следующих этапов:

• Врезка в трубопровод. Обычно диаметр патрубка расширительного бака составляет 3/4. Поэтому в обратной трубе нужно установить соответствующий канал с резьбой;
• Установке не должны препятствовать предметы или элементы системы. Внешняя механическая нагрузка на бак исключается;
• В качестве прокладок лучше всего использовать паронитовые модели, так как они хорошо выдерживают давление и высокие температуры;
• Мембранный расширительный бак для отопления обязательно комплектуется воздушным клапаном. Он необходим для стабилизации и регулировки давления в воздушной камере.

Каждый раз при запуске закрытой системы отопления на мембрану будет воздействовать повышенный показатель давления. Поэтому рекомендуется не реже 1 раза в 2 года проверять состояние и в случае надобности выполнять ее замену.

Это типичная схема установки, которая не учитывает особенности конкретной системы отопления и ее составляющих элементов. Во время монтажа следует избегать частых ошибок, которые могут привести к неправильному функционированию баков мембраны для систем отопления. Прежде всего — установка максимального значения давления в воздушной камере. Она должна быть меньше расчетного критического на 10-15%. В противном случае мембрана не будет расширяться в сторону камеры, что приведет к порыву труб и выходу из строя радиаторов отопления. Чтобы избежать этого необходимо установить манометр, что рекомендует компания Wester, чьи мембранные баки для отопления характеризуются высокой надежностью.

Для установки мембранного бака в систему отопления необходимо убедиться в отсутствии такового в котле отопления. Если же его объема будет недостаточно по расчетам – можно монтировать дополнительный бак.

Когда речь заходит об автономной системе водоснабжения, то у многих владельцев загородных домовладений сразу возникают ассоциации с двумя важными агрегатами – это насос и гидроаккумулятор водопровода.

Связано это, прежде всего с тем, что эти конструктивные элементы играют очень важную роль в подаче воды в частном доме.

Преимущества использования гидробака

Гидробак, логично встроенный в автономную систему водоснабжения, выполняет ряд следующих важных функций:

• поддерживает стабильное давление в водопроводе;
• компенсирует утечки воды из магистрали водоснабжения;
• защищает трубопровод от гидроударов при включении насосного оборудования;
• продлевает срок эксплуатации насоса, так как ограничивает включение и выключение этого агрегата.

Как видим, гидроаккумулятор является весьма важным конструктивным элементом любой автономной водопроводной системы, поэтому, стоит понимать, что от его стабильной работы, прежде всего, зависит функционирование всего водоснабжения.

Устройство агрегата

Как правило, устройство гидробака имеет следующие важные компоненты:

• металлический корпус;
• фланец с клапаном;
• резиновая мембрана.

Здесь стоит отметить тот факт, что мембрана в устройстве гидроаккумулятора играет ключевую роль, поэтому ее состоянию всегда отводится важная роль.

Виды

На современном рынке насосного оборудования, как правило, предлагается два вида мембран для гидробаков:

• диафрагменная плоская;
• баллонный тип.

Остановимся более подробно на описании каждого типа мембран.

Плоская

Диафрагменная плоская мембрана закрепляется герметично внутри корпуса гидробака, при этом разделяет его на две части:

• воздушную;
• «мокрую».

Принцип действия в этом случае заключается в следующих моментах:

• при включении насоса вода закачивается вовнутрь агрегата, при этом мембрана начинает сжиматься и создавать избыточное давление в воздушном отсеке;
• при определенном уровне давления в гидроаккумуляторе реле отключает насос, а мембрана, накопившуюся жидкость непосредственно выталкивает в трубопровод;
• при достижении минимального уровня реле давления воды снова включает насос, и весь процесс снова повторяется циклично.

Таким образом, как видим, происходит, как экономия электричества, так и энергоресурса самого насоса.

Баллонная

Балонный тип мембраны представляет собой резиновую емкость, которая в небольших баках объемом от 5 литров, напоминает по форме обычную банку или медицинскую грелку, а вот в моделях объемом от 24 литра она имеет более грушевидную форму.

Принцип функционирования баллонной мембраны заключается в следующих важных моментах:

• при помощи насоса вода закачивается вовнутрь резинового баллона;
• появляется избыточное давление между стенками резиновой емкости и корпусом гидробака, которое при отключении насоса выталкивает воду в магистральный трубопровод.

Таким образом, баллонная мембрана в значительной степени снижает действие гидроударов на систему водоснабжения.

Возможно, Вас заинтересует статья о том, как изготовить гидроаккумулятор своими руками.

Познавательную статью о гидроаккумуляторах Джилекс читайте здесь.

Причины износа

Среди факторов, влияющих на износ мембраны, можно выделить следующие:

• перепады температур в гидроаккумуляторе;
• постоянный процесс сжатия и растяжения;
• трение мембраны об стенки корпуса агрегата.

От вышеуказанных факторов мембрана, естественно, изнашивается. Как правило, о признаках выхода из строя мембраны говорят следующие немаловажные моменты:

• гидроаккумулятор начал работать рывками;
• насос включается слишком часто через небольшие промежутки времени;
• показания манометра резко набирают высокий уровень, а затем – стремительно падают;
• кран как бы «плюется» водой.

В ситуациях подобного рода очевидным фактом является тот момент, что необходимо заменить мембрану гидробака.

Как поменять

Чтобы заменить изношенную мембрану своими руками, необходимо выполнить следующий порядок последовательных действий:

• отключить гидробак от системы водоснабжения;
• через ниппель убрать воздушное давление в агрегате;
• слить из гидроаккумулятора остатки воды;
• откручивается крышка с манометром;
• через специальное отверстие внизу корпуса вытягивается изношенная мембрана;
• новая мембрана устанавливается в обратной последовательности;
• устанавливается на место фланец с клапаном.

Выполнив указанные несложные действия, вы восстановите своими руками работоспособность гидробака.

Таким образом, в этой статье мы подробно рассказали о мембранах гидроаккумулятора, а также о причинах их поломок. Надеемся, что воспользовавшись советами и рекомендациями, изложенными в статье, вы с легкостью осуществите замену мембраны гидробака.

Используемые источники:

• https://wodakachka.com/snabzhenie/remont-nasosnoy-stantsii.html
• https://domsdelat.ru/vodosnabshenie-doma/iznos-membrany-dlya-gidroakkumulyatora-kakaya-luchshe-i-princip-raboty-sovety-foto.html
• https://cheb.my-teplo.ru/articles/zamena_membrany_v_nasosnoj_stancii.html
• https://mr-build.ru/newsanteh/membrana-dla-nasosnoj-stancii.html
• https://septik.guru/vodoprovod/gidroakkumulyator/membrana.html
