Изготовленный своими руками теплообменник будет служить «сердцем» системы отопления дома

Устройство и принцип работы пластинчатого теплообменника

Конструктивно агрегат в корне отличается от своего кожухотрубного предшественника. Площадь поверхности обмена тепловой энергией у последнего наращивалась за счет увеличения длины змеевика, отсюда и большие габариты аппарата. В новом теплообменнике это достигается путем увеличения количества пластин одинаковой площади.

Имея такую же мощность, он по размерам втрое меньше кожухотрубного, при этом способен обеспечить большой расход нагреваемой среды, например, воды для нужд ГВС. Отсюда и возникло второе название агрегата – скоростной. Ниже на схеме показано устройство пластинчатого теплообменника:

1, 11 – подающий и обратный патрубки для подключения греющей среды (теплоносителя); 2, 12 – входной и выходной патрубки нагреваемой среды; 3 — передняя неподвижная плита; 4, 14 – отверстия для протока теплоносителя; 5 – малая уплотнительная прокладка в виде кольца; 6 – рабочая теплообменная пластина; 7 – верхняя направляющая; 8 – задняя подвижная плита; 9 – задняя опора; 10 – шпилька; 13 – большая прокладка по контуру пластины; 15 – нижняя направляющая.

На схеме представлен пластинчатый теплообменник для отопления самой простой конструкции с патрубками, расположенными по разные стороны агрегата. Между двумя плитами, установленными на двух направляющих, зажато определенное число пластин с резиновым уплотнением между ними. На каждой пластине с целью увеличения поверхности обмена выполнено рельефное гофрирование, как изображено на фото:

Присоединительные патрубки также могут находиться и с одной стороны аппарата, на передней плите, что не оказывает влияния на принцип работы пластинчатого теплообменника. Он заключается в том, что пространство между каждыми последующими пластинами поочередно заполняется то теплоносителем, то нагреваемой средой. Очередность заполнения обеспечивается формой прокладок, в одной секции они открывают путь потоку теплоносителя, в другой – поглотителя тепла.

Во время работы в каждой секции, кроме первой и последней, происходит интенсивный обмен теплом через пластины сразу с двух сторон. Обе среды протекают через свои секции навстречу друг другу, нагревающая подается сверху и выходит через нижний патрубок, а нагреваемая – наоборот. Как это работает, отображает функциональная схема пластинчатого теплообменника:

Технические характеристики

Пластины и прокладки могут изготавливаться из различных материалов, их выбор зависит от назначения агрегата, ведь сфера применения подобных теплообменников весьма широка. Мы же рассматриваем системы отопления и ГВС, где они выступают в качестве теплосилового оборудования. Для этой сферы пластины делаются из нержавеющей стали, а прокладки – из резины NBR или EPDM. В первом случае теплообменник из нержавеющей стали может работать с водой, нагретой до максимальной температуры 110 ºС, во втором – до 170 ºС.

Для справки. Данные теплообменники используются и для разных технологических процессов, когда сквозь них протекают кислоты, щелочи, масла и другие среды. Тогда пластины производятся из титана, никеля и различных сплавов, а прокладки – из фторкаучука, асбеста и других материалов.

Расчет и подбор теплообменника осуществляется с помощью специализированного программного обеспечения по таким параметрам:

• требуемая температура нагрева жидкости;
• исходная температура теплоносителя;
• необходимый расход нагреваемой среды;
• расход теплоносителя.

Примечание. В качестве греющей среды, протекающей сквозь пластинчатый теплообменник для ГВС, может выступать вода температурой 95 или 115 ºС, либо пар, нагретый до 180 ºС. Это зависит от типа котельного оборудования. Количество и размер пластин подбирается таким образом, чтобы на выходе получить воду с максимальной температурой не более 70 ºС.

Надо сказать, что преимущества пластинчатых теплообменников заключаются не только в скромных размерах и способности обеспечить большой расход. Дело в том, что диапазон подбираемых площадей обмена и расходов у рассматриваемых агрегатов чрезвычайно широк. Самые малые из них имеют площадь поверхности менее 1 м2 и рассчитаны на протекание 0.2 м3 жидкости за 1 час, а наибольшие – 2000 м2 при расходе свыше 3600 м3/ч. Ниже в таблице представлены технические характеристики, которые показывает эксплуатация пластинчатых теплообменников известного бренда ALFA LAVAL:

По исполнению теплообменные агрегаты бывают следующих видов:

• разборные: наиболее распространенный вариант, позволяющий быстро и качественно осуществлять ремонт и обслуживание скоростного теплообменника;
• паяные или сварные: такие аппараты не имеют резиновых прокладок, там пластины жестко соединены между собой и помещены в цельный корпус.

Примечание. Именно паяные теплообменники многие мастера-умельцы используют для частного дома, приспосабливая их под нагрев или охлаждение воды.

Обвязка теплообменника

Как правило, установка подобного теплосилового оборудования предусматривается в индивидуальных котельных многоквартирных жилых домов или промышленных предприятий, а также в тепловых пунктах централизованных систем теплоснабжения. Цель – получить воду для нужд ГВС температурой до 70 ºС либо теплоноситель до 95 ºС при использовании паровых и высокотемпературных водогрейных котлов.

Ввиду небольших габаритов и веса монтаж теплообменника производится достаточно просто, хотя мощные агрегаты и требуют устройства фундамента. В любом случае выполняется заливка фундаментных болтов, с помощью которых аппарат надежно фиксируется на своем месте. Теплоноситель всегда подводится к верхнему патрубку, а обратный трубопровод присоединяется к штуцеру, расположенному под ним. Подача нагреваемой воды подключается, наоборот, к нижнему патрубку, а ее выход – к верхнему. Простейшая схема обвязки пластинчатого теплообменника показана ниже:

В контуре подачи теплоносителя обязательно присутствует свой циркуляционный насос, установленный на подающем трубопроводе. В соответствии с правилами помимо рабочего насоса параллельно ставится резервный такой же мощности. Если же в системе ГВС имеется магистраль обратной циркуляции, то схема подключения приобретает такой вид:

Здесь используется тепло воды, идущей по замкнутому контуру ГВС, к ней подмешивается холодная из водопровода и только потом смесь поступает в теплообменник. Регулирование температуры на выходе осуществляет электронный блок, управляющий клапаном на линии подачи теплоносителя. Ну и последняя схема – двухступенчатая, позволяющая использовать тепловую энергию обратной линии системы отопления:

Схема позволяет существенно экономить, снимая лишнюю нагрузку с котлов и используя имеющееся тепло по максимуму. Следует обратить внимание, что во всех схемах на входе в скоростной теплообменник устанавливаются фильтры. От этого зависит надежная и долговечная работа агрегата.

Заключение

Как показывает практика, современный пластинчатый теплообменник все же немного уступает старому кожухотрубному по одному критерию. Выдавая большой расход, скоростные агрегаты немного недогревают выходящую жидкость, этот недостаток обнаружен специалистами во время эксплуатации. Поэтому при подборе количества и площади пластин принято делать небольшой запас.

Теплообменник для горячей воды от отопления – самый экономичный вариант организации горячего водоснабжения частного дома.

Теплообменник увеличивает эффективность отопления, обеспечивает бесперебойное снабжение дома горячей водой – и все это делается одновременно.

…

Оглавление:

Что это такое

Что такое теплообменник для горячего водоснабжения – это устройство, в котором производится обмен тепловой энергией между двумя раздельными средами. Говоря проще, горячая вода, находящаяся в одной емкости, нагревает холодную воду, находящуюся в другой, причем, между собой эти емкости не сообщаются. Простым примером прибора можно назвать трубу с холодной водой, которая помещена в трубу большего диаметра с горячей водой.

Вода в меньшей трубе начнет нагреваться, стремясь уравнять температуру с внешней средой. Теплообменник для ГВС принцип работы его не меняется при любом типе устройства.

Для поддержания процесса в стабильном режиме обе жидкости движутся (циркулируют) с определенной скоростью, что позволяет получить устойчивый постоянный процесс.

При правильной конструкции и точной настройке скорости циркуляции обеих жидкостей потери тепла сводятся к минимуму.

Применение аппарата позволяет использовать один источник нагрева для систем отопления и ГВС одновременно, снижая тем самым количество оборудования и расходы на теплоноситель. Прибор для горячего водоснабжения частного дома выгоден тем, что позволяет добиться большей автономности жилища и уменьшить зависимость от сетевых ресурсов.

Обратите внимание! Этот аппарат не является самостоятельным нагревателем, для работы ему требуется теплоноситель, уже имеющий нужную температуру среды.

Для чего нужен

Теплообменник в системе отопления и ГВС может выполнять несколько функций:

• Нагрев воды для бытовых нужд (системы отопления и ГВС).
• Стабилизация работы (подогрев теплоносителя от горячей воды в собственном котле).

Отопление дома непосредственно через теплообменник требует наличия теплоносителя со стабильной и регулируемой температурой. Если использовать прямой подогрев теплоносителя в котле, температура будет постоянно меняться, добиться нужной степени нагрева будет очень сложно.

Решает эти проблемы аппарат, в котором регулировка параметров теплоносителя осуществляется плавно и эффективно.

Наличие горячего теплоносителя дает возможность нагрева воды для бытовых нужд.

Учитывая, что вода движется независимо друг от друга, можно использовать тепло одной системы для нагрева другой без всяких ограничений. Эта функция выполняется аппаратом, который осуществляет передачу тепловой энергии от теплоносителя к воде из системы отопления и ГВС, делая ее независимой от окружающих сетей и снимая зависимость от компаний-поставщиков.

Важно! Теплообменник для отопления частного дома – многоплановый механизм, позволяющее значительно экономить на горячем водоснабжении.

От каких факторов зависит эффективность

На работоспособность влияют несколько факторов:

• Конструкция устройства.
• Режим работы, температура отдающего теплоносителя.
• Величина потерь тепла или, проще, состояние внутренней поверхности трубок (отсутствие накипи или наслоений, работающих как теплоизолятор и снижающих способность к принятию или отдаче тепловой энергии).

Поскольку устройство выбирается на стадии проектирования и монтажа, а режим работы устанавливается при настройке системы отопления в целом, то наиболее важным фактором становится борьба с потерями. Для этого теплообменник бытовой периодически промывают и очищают с помощью различных средств, которых достаточно в продаже.

Для удаления накипи применяют кислотные составы, а жировые отложения очищаются с помощью каустической соды. После очистки устройство тщательно промывают и вновь подключают к оборудованию. Другим средством, осуществляющим профилактику и снижающим степень загрязнения, являются фильтры. С их помощью отсеиваются посторонние частицы, взвесь, жировые соединения. При этом, фильтры также подлежат периодической промывке или замене.

Обратите внимание! На отложение солей или появление накипи на стенках или поверхностях устройства в большой степени влияет скорость движения воды. Чем она выше, тем меньше возможность образования наслоений, но при этом снижается работоспособность. Теплообменник для каждого дома нуждается в правильном выборе режима работы.

Классификация

Вне зависимости от модели, они делятся на стальные и чугунные. Такое деление возникло в процессе развития и формирования систем отопления и водоснабжения.

Традиционно использовались чугунные устройства, поскольку их было легче производить – отливка производилась быстрее и обходилась дешевле, чем изготовление стальных деталей, их сборка, герметизация и т.д.

Кроме того, отсутствие или дороговизна нержавеющих сталей не оставляла никаких вариантов.

Со временем возможности материалов уравнялись, а производственный процесс позволил изготавливать изделия любой сложности из нержавейки. При этом, от чугуна как материала не отказались, так как простота и скорость литьевого производства сохранили свою привлекательность. И по сей день приборы из обоих материалов производятся, активно используются.

Чугунный

Теплообменники из чугуна отличаются большим весом и массивностью. Отливка корпусов с тонкими стенками сложна и ненадежна, поэтому чугунный аппарат всегда значительно тяжелее, чем стальной. Кроме того, отрицательным свойством материала является его хрупкость.

При резких механических или термических воздействиях – ударах, резком заполнении холодного корпуса горячей водой – механизм может треснуть, что не поддается ремонту.

При этом, обычно чугунные корпуса имеют секционное строение, что позволяет изменять размеры и мощность устройства и удалять вышедшие из строя секции. Чугун подвержен коррозии, появлению на внутренней поверхности накипи. Эффективность теплоотдачи у таких механизмов довольно высока, хотя снижена возможность оперативного изменения режима работы.

Стальной

Стальные (нержавеющие) приборы полностью лишены недостатков своих чугунных собратьев. Они прочны, не разрушаются от ударов и резких перепадов температуры, в гораздо меньшей степени подвержены коррозии

(на нержавейку воздействует только электрохимическая коррозия). Сборка их производится прямо на заводе, что осложняет их ремонтопригодность.

Теплоотдача стали высока, она быстро набирает или отдает тепло, что при активных режимах использования может привести к усталостным напряжениям металла, появлению трещин или выходу прибора из строя.

Наиболее распространен пластинчатый теплообменник для отопления, представляющий собой набор плоских пластин с каналами для прохода греющей и нагреваемой среды. Большая площадь пластин способствует эффективной передаче тепла.

Типы моделей

Установлены приборы могут быть в разных точках, что влияет на их эффективность, а также требует различного конструктивного решения. В зависимости от вида и модели источника нагрева могут быть использованы разные типы:

Внутренние

Теплообменники, находящиеся непосредственно в нагревательных устройствах – котлах, печах и т.д. Установка в такой точке дает максимальную эффективность, так как практически отсутствуют потери на нагрев корпуса, на охлаждение теплоносителя во время транспортировки от нагревателя до аппарата.

Чаще всего такие устройства встроены в котел уже на стадии производства, что упрощает задачи по монтажным или наладочным работам – требуется лишь настройка оптимального режима функционирования.

Внешние

Внешние теплообменники устанавливаются отдельно от источника тепла. Такой способ применяется при невозможности или значительной удаленности источника от системы отопления. Например, если в доме используется отопление от сети ЦО, теплообменник бытовой для нагрева холодной воды будет являться внешним устройством. Эффективность такого устройства несколько ниже, чем у внутренних типов, что обусловлено меньшей температурой теплоносителя.

Какой вид лучше выбрать

Подбор теплообменника для гвс осуществляется в случае, если отопление подается не от котла, или в системе его не предусмотрено. Для местных систем отопления или при наличии подключения дома к системе ЦО выбор внешнего устройства очевиден, поскольку иных вариантов не имеется.

Подбор теплообменника производится по имеющимся параметрам системы и обусловлен строением котла, способом получения теплоносителя, величиной необходимого потребления воды и т.д.

Как произвести расчет

Расчет для теплообменника гвс производится путем довольно сложных вычислений, требующих специальной подготовки. Детальный расчет требует составления теплового баланса, учета устройств теплопередачи, расчета средней разности температур и т.д. Все эти операции требуют познаний в области теплотехники, которыми обладает далеко не каждый, а вероятность ошибки очень высока даже у специалиста.

Выход из положения можно найти в сети интернет – онлайн-калькуляторы, в достаточном количестве имеющиеся на сайтах производителей теплового оборудования, позволяют получить нужные данные просто и достаточно надежно. Для проверки расчет следует продублировать несколько раз, сопоставить полученные результаты для выбора наиболее верного.

Монтаж

Работы по монтажу представляют собой установку и подключение устройства к соответствующим магистралям. Теплообменник водяной необходимо подключить к системе ГВС. Порядок действий определяется типом конструкции устройства и точкой установки в помещении.

Как установить внутренний

Внутренний теплообменник обычно уже установлен и нуждается только в подключении к системе ГВС. Все необходимые действия – присоединение соответствующих патрубков в разрыв отвода от трубопровода ХВС и к вновь образованной линии ГВС.

Как установить внешний

Монтаж внешних устройств производится в непосредственной близости от сети питания. Производится подключение теплоносителя в разрыв питающей магистрали. Система ГВС подключается на выходной патрубок, на входной подключается отвод от ХВС. Выполняется настройка или запуск устройства.

Важно! Все входящие или выходящие линии должны быть оборудованы вентилями с обводными трубопроводами для отключения теплообменника при необходимости ремонта или обслуживания.

Готовим механизм самостоятельно

Для самостоятельного изготовления следует, прежде всего, определиться с моделью устройства. Изготовить теплообменник для системы отопления своими руками проще всего бойлерного типа, поскольку такой вариант наиболее доступен и эффективен.

Упрощая, такое устройство представляет собой бочку с нагретым теплоносителем, внутри которой находится змеевик или трубная доска с множеством трубок для нагрева ГВС.

Вариантов может быть очень много, каждый мастер привносит в конструкцию какие-то свои идеи.

Водяная рубашка

Самодельный теплообменник водоводяной «водяная рубашка» – это тот самый вариант, о котором уже упоминалось. Труба (емкость), расположенная внутри другой трубы (емкости) с теплоносителем. Изготовление такой модели несложно, но потребует обеспечения герметичности большей емкости, что в домашних условиях непросто сделать. Температурные расширения, неминуемые при эксплуатации, оказывают отрицательное влияние на прочность сварного шва.

Эффективность системы прямо пропорциональна длине внутреннего трубопровода, для чего обычно используют змеевики или подобные устройства, увеличивающие длину и площадь соприкосновения поверхности трубы.

Распространенным вариантом является медная трубка, свернутая кольцами или зигзагами, омываемая горячим теплоносителем из большей емкости.

Трубная доска

Такой прибор представляет собой пучок трубок, присоединенных к двум плоским пластинам с отверстиями (отсюда и название). Пластины отсекают емкости, одна из которых имеет входной и выходной патрубки для поступления холодной воды и вывода нагретой. Вторая емкость служит для обеспечения циркуляции воды, увеличивает длину трубок и, соответственно, площади соприкосновения.

Вся конструкция помещается в корпус с горячим теплоносителем, который нагревает воду в трубках. Такая система требует участия умелого сварщика, так как количество трубок велико, требует качественного присоединения. Нарушение герметичности любого шва приведет к перемешиванию воды с теплоносителем, что недопустимо.

Полезное видео по теме

Содержание

Особенности подключения к системе горячего водоснабжения

Если для сушилки полотенец используется отдельный отвод (последовательное подключение к системе горячего водоснабжения), а вода из него выводится через источники внутри квартиры, то установка полотенцесушителя на горячую воду проводится без дополнительных работ. Но при таком подключении сушки для полотенец снижается температура горячей воды. Его обычно используют в небольших домах.

Цены на сушилки разного типа в магазине

Чаще устройство подключается к водопроводу, заменяя часть стояка, такое можно увидеть в ванной в панельном доме. При установке полотенцесушителя на стояк горячего водоснабжения необходима дополнительная страховка в виде байпаса.

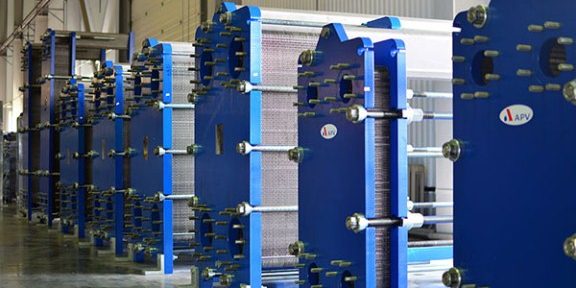

Пластинчатые теплообменники области применения

Пластинчатые теплообменники применяются в системе отопления дома, горячего водоснабжения, в системах кондиционирования в больших коттеджах, школах, садах, бассейнах, в целых микрорайонах, а также в системе отопления домов сельской местности. Широкое применение пластинчатые теплообменники нашли в пищевой промышленности.

Теплообменники для отопления имеют ряд неоспоримых преимуществ по сравнению с остальными устройствами, используемыми для создания подходящего микроклимата.

Подобные отопительные приборы обладают рядом преимуществ над другими видами.

Положительные качества

Среди основных положительных качеств устройства, обеспечивающего отопление, можно отметить следующие:

• высокий уровень компактности;
• пластинчатые теплообменники имеют высокий коэффициент теплопередачи;
• коэффициент тепловых потерь максимально низкий;
• потери давления находятся на минимальном уровне;
• выполнение монтажно-наладочных, ремонтных и изоляционных работ требует низких финансовых затрат;
• при возможном засорении это устройство может быть разобрано, очищено и собрано обратно всего двумя рабочими уже через 4-6 часов;
• имеется возможность добавить мощность пластинам.

https://youtube.com/watch?v=pOTVV58Rj3U

Кроме того, благодаря своей простоте подключение теплообменника к системе отопления может быть осуществлено просто на полу в тепловом пункте или на обычной несущей конструкции блочного теплового пункта. Отдельно стоит отметить низкий уровень загрязняемости поверхности теплообменника, что вызвано высокой турбулентностью потока жидкости, а также благодаря качественной полировке используемых теплообменных пластин. На сегодняшний срок эксплуатации уплотнительной прокладки у ведущих европейских производителей составляет не менее 10 лет. Срок же службы пластин составляет 20-25 лет. Стоимость замены уплотнительной прокладки может составлять 15-25% от общей стоимости всего агрегата.

Очень важно, что после проведения детального расчета конструкцию современного пластинчатого теплообменника можно изменить под необходимые и указанные в техническом задании характеристики (вариативность конструкции и изменяемость задачи). Абсолютно все пластинчатые теплообменники устойчивы к высокому уровню вибрации

У современных аппаратов системы отопления последствия возможных гидроударов сведены практически к нулю.

Из чего состоит современный теплообменник

Теплообменник современного типа состоит из нескольких частей, каждая из которых играет свою важную роль:

• неподвижной плиты, к которой присоединяются все подводимые патрубки;
• прижимной плиты;
• теплообменных пластин со вставленными прокладками уплотнительного типа;
• верхней и нижней направляющих;
• задней стойки;
• шпилек с резьбой.

На данном изображении представлен кожухотрубный теплообменник.

Благодаря такой уникальной конструкции теплообменник способен обеспечивать наиболее эффективную компоновку всей поверхности используемого теплообменника, что дает возможность создавать небольшой по габаритам аппарат отопления. Абсолютно все пластины в собранном пакете одинаковы, только часть из них развернута к другой под углом в 180 градусов. Именно поэтому во время необходимого стягивания всего пакета должны образовываться каналы. Именно через них во время процесса нагрева и протекает рабочая жидкость, принимающая участие в теплообмене. Благодаря такой компоновке элементов системы достигается правильное чередование каналов.

На сегодняшний день можно смело утверждать, что теплообменники пластинчатого типа из-за своих технических характеристик являются более популярными. Ключевой элемент любого современного теплообменника — это теплопередающие пластины, которые изготавливаются из стали, не подверженной коррозии, толщина пластин находится в диапазоне от 0,4 до 1 мм. Для изготовления используется высокотехнологичный метод штамповки.

Во время работы пластины прижимаются друг к другу, образуя тем самым щелевые каналы. Лицевая сторона каждой из таких пластин имеет специальные канавки, куда специально устанавливается резиновая контурная прокладка, которая обеспечивает полную герметичность каналов. Всего имеется четыре отверстия, два из них необходимы для обеспечения подвода и отвода нагреваемой среды к каналу, а два другие отвечают за предотвращение случаев перемешивания греющей и нагреваемой сред. На случай прорыва одного из малых контуров пластинчатые теплообменники защищены дренажными пазами.

Если имеет место большая разница в расходе сред и совсем небольшое отличие в конечных температурах, то есть возможность многократно использовать теплообменный процесс, который будет происходить через петлеобразное направление потоков.

Двухступенчатая последовательная схема.

Если обратная вода имеет после системы отопления температуру 30-40ºС , например, при плюсовой температуре наружного воздуха, то подогрева воды в первой ступени недостаточно, и она догревается во второй ступени. Другой особенностью схемы является принцип связанного регулирования. Сущность его состоит в настройке регулятора расхода на поддержание постоянного расхода сетевой воды на абонентский ввод в целом, независимо от нагрузки горячего водоснабжения и положения регулятора температуры. Если нагрузка на горячее водоснабжение возрастает, то регулятор температуры открывается и пропускает через подогреватель больше сетевой воды или всю сетевую воду, при этом уменьшается расход воды через регулятор расхода, в результате температура сетевой воды на входе в элеватор уменьшается, хотя расход теплоносителя остается постоянным. Теплота, недоданная в период большой нагрузки горячего водоснабжения, компенсируется в периоды малой нагрузки, когда в элеватор поступает поток повышенной температуры. Снижение температуры воздуха в помещениях не происходит, т.к. используется теплоаккумулирующая способность ограждающих конструкций зданий. Это и называется связанным регулированием, которое служит для выравнивания суточной неравномерности нагрузки горячего водоснабжения. В летний период, когда отопление отключено, подогреватели включаются в работу последовательно с помощью специальной перемычки. Эта схема применяется в жилых, общественных и промышленных зданиях при соотношении нагрузок Выбор схемы зависит от графика центрального регулирования отпуска теплоты: повышенный или отопительный.

Недостаток – отсутствие возможности полного автоматического регулирования теплового пункта.

Зависимая схема с трёхходовым клапаном и циркуляционными насосами

Зависимая схема подключения теплового пункта системы отопления к источнику тепла с трёхходовым клапаном регулятора теплового потока и циркуляционно-смесительными насосами в подающем трубопроводе системы отопления.

Данную схему в ИТП применяют при соблюдении условий:

1Температурный график работы источника тепла (котельной) превышает либо равен температурному графику системы отопления. Тепловой пункт подключённый по данной принципиальной схеме может работать как с подмесом к подаче потока из обратного трубопровода, так и без него, то есть пустить теплоноситель из подающего трубопровода тепловой сети напрямую в систему отопления.

Например расчётный температурный график системы отопления 90/70°C, равен температурному графику источника, но источник независимо от внешних факторов всё время работает с температурой на выходе 90°C, а для системы отопления подавать теплоноситель с температурой в 90°C нужно лишь при расчётной температуре наружного воздуха (для Киева -22°C). Таким образом в тепловом пункте к воде, поступающей от источника будет подмешиваться остывший теплоноситель из обратного трубопровода пока температура наружного воздуха не опустится до расчётного значения.

2Подключение теплового пункта выполнено к безнапорному коллектору, гидравлической стрелке или теплотрассе с разницей давлений между подающим и обратным трубопроводом не более 3м.вод.ст..

3Давление в обратном трубопроводе источника тепла в статическом и динамическом режимах превышает как минимум на 5м.вод.ст высоту от места подключения теплового пункта до верхней точки системы отопления (статику здания).

4Давление в подающем и обратном трубопроводе источника тепла, а также статическое давление в тепловых сетях не превышают максимально допустимого давления для системы отопления здания подключённой к данному ИТП.

5Схема подключения теплового пункта должна обеспечивать автоматическое качественное регулирование системой отопления по температурному или временному графику.

Описание работы схемы ИТП с трёхходовым клапаном

Принцип работы данной схемы схож с работой первой схемы за исключением того, что трёхходовым клапаном может быть полностью перекрыт отбор из обратного трубопровода, при котором весь теплоноситель, поступающий от источника тепла без подмеса будет подан в систему отопления.

В случае полного перекрытия подающего трубопровода источника тепла, как и в первой схеме, в систему отопления будет подаваться только вышедший из неё теплоноситель, отбираемый из обрата.

Зависимая схема с трёхходовым клапаном, циркуляционными насосами и регулятором перепада давления.

Применяется при перепаде давления в месте подключения ИТП к тепловой сети превышающем 3м.вод.ст.. Регулятор перепада давления в данном случае подбирается для дросселирования и стабилизации располагаемого напора на вводе.

</ul></ul>Содержание статьи:Теплообменник из медной трубы с припаянными пластинами — важнейший элемент современных отопительных котлов

Главным элементом любой из систем отопления служит особое устройство — теплообменник для отопления дома, в котором происходит передача тепла от генератора тепла к теплоносителю. На современном рынке представлено большое количество различных отопительных котлов, но все их разнообразие не ограничивает фантазию домашних умельцев по части самостоятельного изготовления подобных устройств. В нашей статье читателям будет предложено узнать, для чего нужен теплообменник в системе отопления, как его сделать своими руками и каким способом подключить.

Функция теплообменника в системе отопления

В домашних отопительных системах воздух наиболее часто используются поверхностные теплообменники системы отопления, где тепловая энергия передается через поверхности металлических стенок данного устройства.

Принцип отопления через теплообменник наиболее полно реализован в конструкции газовых, твердотопливных или электрических котлов. Вода циркулирует по изогнутым в виде змеевика трубам, установленным внутри отопительного агрегата, и нагревается от температуры горящего топлива. Нагревшийся теплоноситель уходит в трубопровод отопительной системы, а ему на смену в теплообменник поступает остывшая вода из радиаторов.

До сих пор во многих индивидуальных домах традиционным источником тепла остается печь. Она хороша для обогрева небольшой избы, однако в условиях многокомнатного коттеджа ее тепловая мощность недостаточна. Поэтому в частном доме теплообменник в системе отопления нужен для того, чтобы превратить печку в полноценный водонагревательный котел. Размер и форма самодельного теплообменника для отопления должна вписываться в габариты топливной камеры печи. К этому устройству можно подключить трубопроводы и радиаторы, и тогда отопление дома станет более эффективным.

Виды теплообменников

Если вмонтировать в печь водяной теплообменник для отопления, во всем доме станет гораздо теплее

Более практичны водяные теплообменники для отопления. Это обусловлено тем, что вода намного лучше передает тепловую энергию, чем воздух. Вместе с тем, воздушный теплообменник для отопления также находит применение. Кроме водяного и воздушного, применяется также и теплообменник на дымоход для отопления, который устанавливают не внутрь, а снаружи.

Все выпускаемые промышленностью отопительные устройства оснащены теплообменниками, конструкция которых максимально приспособлена для эффективного нагрева воды.

В заводских условиях теплообменные устройства изготавливают из меди.  Труба представляет собой змеевик, поперек изгибов которого расположено множество пластин, обеспечивающих большую площадь теплообмена.

Соорудить у себя дома самодельный теплообменник для отопления, чтобы он был точно как заводской, практически нереально. Поэтому придется выбрать вариант попроще.

Устройство системы

Несложный по конструкции самодельный теплообменник послужит для отопления дома

Принцип действия самодельного теплообменника состоит в том, что печь передает ему энергию от сгорания дров или угля, а нагревшаяся вода расходится по трубам во все комнаты. Такой способ отопления позволяет обитателям дома наслаждаться равномерным распределением тепла. Кроме того, все помещения прогреваются гораздо быстрее, а расходы на приобретение топлива снижаются.

Усовершенствовать печное отопление частного дома можно двумя способами:

• построить печь «с нуля» под конкретный размер теплообменника;
• установить в существующую печь самодельный теплообменник, изготовленный по размерам топки.

Схема кирпичной печи с теплообменником

Изготовив теплообменник для отопления своими руками, домовладелец может быть уверенным, что его печь с водяным контуром станет действовать не хуже настоящего твердотопливного котла. Отличие будет только в том, что у печки расположение входного отверстия теплообменника получится немного выше над полом, чем у заводских котлов. Это довольно существенная разница, которая может влиять на скорость естественной циркуляции теплоносителя.

Подключение теплообменника к системе отопления нужно сделать таким образом, чтобы труба поступления холодной воды (обратка) была расположена как можно ниже.

Так же, как в обычной системе отопления, в верхней точке трубопроводов нужно вмонтировать расширительный бачок. Он будет компенсировать изменение объема нагретой воды и выпускать из системы пузырьки воздуха. Если отопление через теплообменник с естественной циркуляцией окажется недостаточным для обогрева большого коттеджа, придется установить в систему циркуляционный насос.

Для присоединения самодельного теплообменника для отопления используют 2 штуцера: один снизу (вход холодной воды), другой сверху (выход горячей). При монтаже теплообменника нужно обеспечить необходимый уклон труб, как требуется по схеме.

Преимущества отопления с теплообменником

Принцип подключения теплообменника к системе отопления

Если разбираться, для чего нужен теплообменник в системе отопления, можно заметить несколько явных преимуществ:

1. Простота изготовления. Если в доме уже существует печь, то придется потратиться только на изготовление самодельного теплообменника и монтаж системы отопления.
2. Комбинированное отопление. Дополнительно к обогреву дома от поверхности печки прибавится водяная система отопления.
3. Разнообразие видов топлива. Можно топить печь любыми твердыми энергоносителями, в отличие от котлов, ориентированных только на определенный вид топлива.
4. Красивый внешний вид. Сохранить традиционный вид русской печи бывает полезно при создании интерьера в национальном стиле.

Среди недостатков отопления через теплообменник можно назвать: менее высокий КПД по сравнению с заводскими котлами и отсутствие автоматического контроля за интенсивностью нагрева теплоносителя.

Как изготовить самодельный теплообменник

Регистр из нескольких труб

Форма теплообменника для отопления, сделанного своими руками, может быть разной. Наиболее распространенный вариант — регистр из нескольких стальных или медных труб, но также используются и образцы пластинчатого типа.

Температура в зоне горения очень высока, особенно, когда горит уголь. Поэтому повышенные требования предъявляются к металлу, из которого будут изготовлены элементы теплообменника, рациональности его конструкции и качеству сварных швов.

Материалы для изготовления

Пример использования чугунных радиаторов в качестве теплообменника в кирпичной печи

Задача водяных теплообменников для отопления — обеспечивать оптимальную передачу тепла, и в этом процессе важна степень теплопроводности металла. Например, стальная труба проводит тепло в 7 раз слабее, чем медная. Поэтому при одинаковом диаметре трубы для передачи одного и того же количества тепла понадобится 25 метров стальной трубы взамен 3,5 метров медной.

Медные теплообменники самые экономичные в работе, но и дорогие. Более доступными для самостоятельного изготовления считаются теплообменники из стальной трубы диаметром не менее 32 мм.

Если предполагается топить печь углём, лучше установить теплообменник из чугуна. Этот металл более крепкий, и стенки устройства долго не будут прогорать.

Расчет мощности теплообменника

Вычислить заранее мощность теплообменника для системы отопления довольно трудно. Для этого нужно учитывать слишком много факторов: диаметр труб, длину змеевика, теплопроводность металла, температуру сгорания топлива, скорость циркуляции теплоносителя и др. Реальная способность теплообменника справляться со своими функциями выяснится только после начала эксплуатации отопительной системы.

При расчетах можно ориентироваться, что 1 метр трубы диаметром 50мм, служащей теплообменником, даст 1 кВт тепловой мощности.

Можно взять для примера какую-либо известную модель котла и в соответствии с его параметрами изготовить свой самодельный теплообменник.

Особенности конструкции

Теплообменник для водяного отопления дома, сваренный из гладкостенных труб, называют регистром. Он выглядит как своеобразная «решетка», и это наиболее популярная форма самодельного теплообменника. Кроме такой конструкции, делают и более простые устройства в виде прямоугольного или цилиндрического бака. Главное, чтобы площадь поверхности для теплового обмена была максимально большой.

При изготовлении теплообменника своими руками нужно соблюдать несколько условий:

• ширина внутренних пустот в теплообменнике должна быть не меньше 5 мм, иначе вода в нем может закипеть;
• толщина стенок труб должна быть не меньше 3 мм, чтобы металл не прогорал;
• зазор величиной 10–15 мм между теплообменником и стенками топки должен компенсировать расширение металла при нагреве.

Особенности монтажа

Теплообменник устанавливают внутрь печи в процессе ее кладки

Проще всего монтировать теплообменник одновременно с сооружением печи. Если устанавливать его в старую печь, придется разобрать часть ее кирпичной кладки.

Порядок действий:

1. На подготовленный фундамент печи прямо в полость топки устанавливают трубчатый теплообменник.
2. При дальнейшем укладывании рядов кирпичей оставляют места для входной и выходной труб устройства.
3. После завершения кладки печи подключают теплообменник к системе отопления, заполняют систему водой и производят пробную топку печи.

Видео материал предлагает ознакомиться с полезными советами по самостоятельному изготовлению теплообменника:

До сих пор мы говорили только о теплообменниках в системе водяного отопления. Обратим внимание и на другие сферы их применения.

Воздушное отопление

Если охарактеризовать воздушную систему отопления, можно сказать, что у нее больше минусов, чем плюсов. Воздушные теплообменники для отопления мало распространены в частном жилом секторе, они пока еще не стали привычными.

Преимуществом этой системы называют возможность совмещать обогрев с принудительной вентиляцией. Однако возможные ошибки при ее проектировании и монтаже могут свести преимущества к минимуму. В воздуховодах бывает слышен шум вентилятора, а в помещениях ощущается температурный дисбаланс.

Теплообменники для воздушного отопления существуют прямого нагрева, а также косвенного. В первых из них газовое или дизельное топливо сгорает непосредственно в самом теплообменнике. В других моделях используется промежуточный теплоноситель.

Теплообменник на дымоход

Смонтированный на дымоход теплообменник использует вылетающую в трубу тепловую энергию

На дачах и в банях у «народных умельцев» можно увидеть самодельный водяной или воздушный теплообменник, установленный на дымоход небольшой печи. Получается очень выгодно: тепло не уходит вместе с дымом, а часть его служит для нагрева воды.

Установив теплообменник на дымоход для отопления, можно получать довольно большое количество горячей воды. Конечно, этого не хватит, чтобы обогреть весь дом, но достаточно, чтобы поставить в предбаннике один-два радиатора. Использовать теплообменник на дымоход можно как для отопления, так и для быстрого нагрева воды в бане.

Подобное устройство может быть очень простым в изготовлении. За основу можно взять отрезок большой трубы диаметром 500–700 мм, или сварить бак из нержавейки. В центре конструкции будет проходить вертикальная труба, соответствующая диаметру дымохода, а сверху и снизу должны быть приварены два патрубка.

Отдавая свою температуру теплообменнику, выходящие из печи продукты сгорания быстро остывают. Из-за этого уменьшается тяга в дымоходе и несколько замедляется горение топлива.

Изготовление теплообменника для отопления своими руками может стать способом устроить в доме полноценное водяное отопление без приобретения дорогостоящего оборудования.

Главная область применения теплообменников в системе отопления это независимая система теплоснабжения. Чтобы понять, зачем нам это нужно необходимо совершить небольшой экскурс в природу имеющихся у нас в стране тепловых сетей.

Зависимая система теплоснабжения, работающая без теплообменника.

Индивидуальный тепловой пункт, спроектированный для работы в зависимой системе теплоснабжения без теплообменника

Существуют две схемы отопления или как правильно говорить теплоснабжения. Зависимая система отопления, с которой мы все хорошее знакомы, это когда котел, нагревая воду, подает ее по трубопроводам прямо в отопительные приборы – батареи отопления в квартире, минуя теплообменник. Конечно, в такой схеме есть тепловой пункт, регулирующие и измерительные приборы, иногда устанавливается погодозависимая автоматика. Только без теплообменника влиять на температуру в батареях, а значит, в целом в квартирах мы можем только в сторону уменьшения температуры.

Для котлов в котельной такая схема тоже не удобная, она требует больших насосов, котлы и трубы тепловой сети работают как гармошка, от того рвутся постоянно, а об утечках тепла и потерянных при этом потерях тепла лучше и не вспоминать. Зато на первичном этапе без установки теплообменника в системе отопления получается довольно дешево, но не эффективно, котельная не знает, сколько тепла нужно каждому, а потребитель не в силах влиять на выработку тепла для отопления, отсюда перетоп и низкая энергетическая эффективность такой системы отопления без разделительного теплообменника.

Независимая система теплоснабжения с теплообменником.

Индивидуальный тепловой пункт, спроектированный для работы в независимой системе теплоснабжения с теплообменником

Теплообменник в такой системе отопления главный прибор позволяющий экономить. Конечно, экономит не он, он только отделяет среды друг от друга, экономит автоматика. Как экономит? Вот пример независимой системы отопления – современная централизованная отопительная система, в ней имеется один главный тепловой пункт, распределяющий тепло и дополнительные теплообменники для каждого потребителя установленные уже в ИТП жилых домов.

От котельной к центральному тепловому пункту, где установлен главный теплообменник, тепло подается в жестком, фиксированном тепловом режиме – например 95 градусов на подаче и теоретически 70 градусов на обратке. В котельной не нужна автоматика и операторы, мощность насосов и диаметр труб тепловой сети могут быть гораздо меньше, утечек в контуре котлов нет по своей природе. Иногда теплообменник большой мощности устанавливают непосредственно в системе отопления котельной, тогда контур получается двойным и в котлах, из-за малого объема теплоносителя во внутреннем контуре, отсутствует накипь, котлы служат вечно.

Блочный тепловой пункт, спроектированный для работы в независимой системе теплоснабжения и горячего водоснабжения с теплообменниками

Установив теплообменник в системе отопления, потребитель получает возможность влиять на температуру в квартире, сколько нужно каждому столько и возьмет, конечно, если в квартире на батареях тоже установлены регулирующие приборы. Выгода для всех налицо.

Как подключить теплый пол к системе отопления через теплообменник.

Нужен теплообменник и для теплого пола. Если вы, например, захотите сделать теплый пол, врезав его в систему отопления без теплообменника вы оставите весь дом без тепла, тепла на полы пойдет немного, но вот вода – теплоноситель будет циркулировать только через ваш пол и не пойдет к соседям, она «лентяй» и идет по самому короткому пути.

Недостаток установки теплообменника в систему отопления только один, увеличение затрат на первоначальном этапе монтажа, но он с лихвой перекрывается всеми ее достоинствами.

Зависимую систему отопления легко модернизировать в независимую систему, путем установки дополнительного теплообменника с регулирующей аппаратурой. Правда, делать это придется одновременно во всем районе, подключенном к вашей котельной. Зато так вы сможете сэкономить до 40 процентов на оплату тепла, по сравнению с вашими сегодняшними затратами без установки такого нужного теплообменника в системе отопления.

Используемые источники:

• https://cotlix.com/plastinchatyj-teploobmennik-dlya-otopleniya
• https://stroim.guru/otoplenie/teploobmennik-dlya-goryachej-vody-ot-otopleniya.html
• https://mr-build.ru/newsanteh/parallelnaa-shema-podklucenia-gvs.html
• https://strojdvor.ru/otoplenie/izgotovlennyj-svoimi-rukami-teploobmennik-budet-sluzhit-serdcem-sistemy-otopleniya-doma/
• http://ridan-ug.ru/dlya-chego-nuzhen-teploobmennik-v-sisteme-otopleniya/
