Изготовление трубчатого стального радиатора отопления своими руками

Какие радиаторы и трубы для дома окажутся лучшими? В продаже множество вариантов. Но нужно выбрать то, что подойдет к частной отопительной сети лучше всего. Разберемся в характеристиках этих изделий, рассмотрим конструкции, правила выбора, лучшие решения реализуемые на практике…

Дизайн

Стальные без деления на секции, называются панельными, более строгие, классического вида.

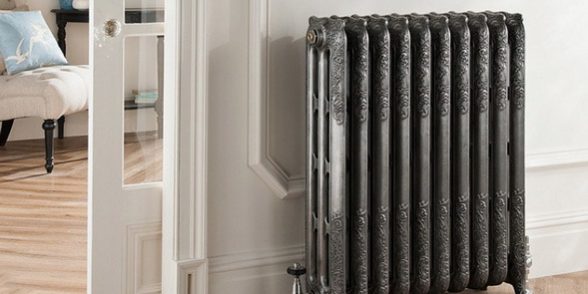

Чугунные могут быть художественными, с завитушками.

Простые чугунные с обычной покраской, как правило, эстетики помещению не предают, но могут прятаться за гардинами.

Чтобы было тепло

Производители заявляют примерно 160 – 180 Вт мощности на одну секцию любого вида радиаторов, которая достигается при +90 град С на подаче, при температуре в доме +20 град С. Но в реальности обычно на подаче +70 град С (на обратке +60 град С), а в доме +23 град С.

Как узнать теплопотери комнаты и расставить радиаторы

Радиаторы приобретаются цельными, обычно по 5 или 10 секций, при необходимости перемонтируются под нужную мощность.

Панельные стальные не делятся на секции, поэтому приобретаются сразу нужного размера. В магазине подберут требуемые параметры по необходимой мощности.

Надежность

Зачастую можно услышать, что биметаллические (дороже) более устойчивые к агрессии и абразивности теплоносителя чем алюминиевые (дешевле).

Но не нужно забывать, что слова «алюминиевые и биметаллические» – всего лишь обобщения. Каждый производитель вносит что-то свое в конструкцию. Во всяком случае изнутри алюминиевый сплав и сталь покрываются полимерным слоем, который является главной гарантией долговечности прибора.

Тем не менее, обычно для централизованных сетей отопления в многоэтажных домах, где качество воды – любое, а давление большое, производители обычно предлагают биметалл, рассчитанный на 16 атм.

А для частных домов рекомендуется экономить и приобретать радиаторы от известных производителей (средней ценовой категории и выше), но можно с предельным давлением в 4 – 8 атм. Долговечность же скорее определяется гарантиями и именем производителя, чем условными названия – «чугун», «сталь», «алюминий»…

Как могут рассказать о радиаторах в магазине

В магазине, скорее всего от продавца, можно услышать такую информацию.

• Алюминиевые радиаторы наиболее мягкие и поддатливые, среди них нет рассчитанных на большое давление многоэтажек. Поэтому для малоэтажной системы частного дома с давлением предохранительного клапана до 3 атм. такие радиаторы подойдут отлично. А для квартир в многоэтажных домах — увы…
• Стальные-панельные — прочные и долговечные, но дизайн на любителя, цена побольше….
• Биметаллические могут работать и под большим давлением, в них вертикальные отверстия усилены стальной трубой, обжатой сверху алюминием. Как правило производители дают больше гарантий….
• Усиленные биметаллические — без деления на секции, внутри сваренный стальной костяк из горизонтальных и вертикальных труб. Поверх которых находится все тот же алюминий, поэтому они на вид не отличимы. Предназначены, для сложных условий в централизованных системах отопления….

Цены и целесообразность

В магазине можно обнаружить, что самыми дешевыми являются обычные чугунные батареи. Также известно, что они не плохо зарекомендовали себя в прошлом веке. Но нужно не забывать, что приведение такого радиатора в рабочее состоянии обойдется в еще одну его цену. Их нужно размонтировать, поменять (как правило) уплотнения между секциями. Поэтому без работы слесаря не обойтись. Затем их нужно покрасить качественно. Кроме того, для них требуется и крепкая навеска, которую иногда сложно установить…

В результате – спорный дизайн и не соответствующий современным требованиям график изменения температур во времени – слишком большая собственная теплоемкость приводит к заметным скачкам температуры…

Обычные же алюминиевые и стальные выглядят, так как их задумал производитель, легки, готовы к работе, рассчитаны на сети с прерывистым включением отопительного котла.

К радиаторам полагается обвязка

Каждому радиатору понадобится целый набор дополнительных запчастей. Крепление, кран Маевского, одна заглушка и две гайки для подключения 1/2 или 3/4 дюйма, что подбирается в зависимости от сети (обычно 1/2).

В соответствии с проектом, или с задумкой системы отопления, на радиаторах устанавливаются запорные краны, как минимум.

Для балансировки сети, которая зачастую нужна, нижний (на обратке) кран меняется на балансировочный клапан.

Для автоматического регулирования температуры в комнате по заданным значением или оперативного изменения вручную (отключение комнаты, например), только с автоматизированными котлами, применяются клапаны, управляемые термоголовками, устанавливаются вверху на подаче.

Выбор радиаторов с нижним подключением

Последние тенденции в строительстве направлены на освобождение дизайна помещений от отопительных приборов. Обычное решение – трубы прячутся под пол. Актуальными становятся специальные радиаторы с нижним подключением. Их применение, как правило, предусматривается в проекте, где также обуславливается конструкция пола и возможность размещения в нем отопительных труб.

Вариант подключения внутрипольных конвекторов трубами под полом – далее…

Трубы к радиаторам

Но у профессионалов эти трубы далеко не в приоритете. Потому, что с ними невозможно гарантировать заказчику что-либо – качество сварных стыков невозможно контролировать.

Если разрезать сварной стык таких труб, можно увидеть как заплавляется внутреннее сечение или перспективу протечек через год-другой, и это не редкость произошедшая ввиду базалаберности, — в той или иной степени будет присутствовать у любого монтажника.

Поэтому чаще, в серьезных системах, используются металлопластиковые трубы, как лучшее решение из всех полимерных вариантов (PEX, PERT) по кислородному барьеру, по тепловому расширению, и обеспечивающие качественные контролируемые стыки.

Медь, нержавейка – подороже, делаются на заказ под эстетику помещений, скорее это дизайнерский прием…

Как монтируются трубы из металлопластика

Наиболее популярными у профессионалов остаются металлопластиковые трубы. Специальным инструментом, — обжимными клещами, можно установить обжимные фитинги, которые считаются очень надежными и образуют не разборное соединение. Но при домашнем монтаже можно использовать цанговые (компрессионные) фитинги. Для монтажа которых потребуется только ножницы, калибратор и гаечный ключ.

• Важно качественно без заусенец и перпендикулярно обрезать трубу нужной длины.
• Также важно тщательно откалибровать ее, и затем снять внутреннюю фаску.
• На трубу надевает гайка и цанга, труба надвигается на уплотнения фитинга, так чтобы уплотненния остались на месте (можно смазать мылом…), затем гайка закручивается на фитинге сначала руками, потом ключом, чтобы осталось доа пары витков резьбы, обжимая место соединения. При правильной сборке соединение течи не дает, подтяжки не требуется.

Как лучше применить радиаторы и трубы

Расстановка радиаторов под окнами – обычная схема, самая рациональная по обеспечению качественного прогрева комнат, при которой в холодных зонах создаются тепловые завесы. Радиаторы устанавливаются горизонтально (навешиваются на кронштейны крепления к стенам), подключаются к системе так, чтобы теплоноситель двигался через них по диагонали. У подключаемых снизу своя схема внутренней разводки.

Под высокими окнами можно применить радиаторы низкого типоразмера.

Также возможна установка и внутрипольных конвекторов, которые выбираются по мощности, подключаются и обвязываются также, как и радиаторы. Почему применяют внутрипольные конвектора….

Прогрессивное решение – прокладка гибких металлопластиковых труб под полом в теплоизоляционном кожухе. Помимо требований дизайна, при этом сокращается длина труб, уменьшается количество фитингов, отсутствуют препятствия для применения схем разводки. Часто совмещается с теплым полом.

Возможен даже вариант прокладки отопительного трубопровода в кожухе-плинтусе.

Можно ознакомится как делается попутная система отопления

<index>

Огромное разнообразие радиаторов отопления на современном рынке дает возможность подобрать именно тот вариант, который бы точно обеспечил дом или квартиру необходимым количеством тепла. Но ситуации в жизни случаются разные, иногда появляется необходимость приобретения дешевого варианта. А можно радиатор изготовить своими руками, тем самым решить проблему.

Что нужно для изготовления?

Самый простой в этом плане вариант – батарея из стальной трубы. В этом случае необязательно использовать новую трубу, можно купить б/у. Главное, чтобы она была в приличном состоянии. Что необходимо для того, чтобы собрать радиатор своими руками?

Из материалов:

• труба диаметром 100 мм;
• труба диаметром 25 мм;
• лист стальной толщиною 3 мм;
• два сгона диаметром 25 мм.

Из инструментов:

• сварочный аппарат;
• болгарка;
• рулетка;
• молоток;
• маркер.

Расчет размеров

Сделать самостоятельно трубный прибор отопления не очень сложно. Но здесь есть один важный момент – правильно провести расчет размеров прибора. Ведь именно от них будет зависеть такой показатель, как теплоотдача.

Необходимые показатели

Расчет непростой, потому что для его проведения требуются некоторые критерии самого помещения. К примеру: площадь остекления, количество входных дверей, какие окна установлены, проведена ли теплоизоляция пола, стен и потолка.

Все это учесть сложно, поэтому существует более простой вариант, в котором учитываются всего лишь два показателя:

1. площадь комнаты.
2. высота потолка.

Радиатор отопления выбирается из расчета теплоотдачи на 10 м² равным 1 кВт тепловой энергии. Высота потолка не должна превышать 2,8 м.

Как это может помочь при сборке самодельного прибора отопления? Для этого придется провести сравнение с обычным чугунным радиатором марки МС-140-500. Теплоотдача его одной секции – 160 Вт, объем – 1,45 л. Что это нам дает?

Можно точно определить, сколько секций будет необходимо, если использовать чугунный прибор. Из количества секций определяется общий объем теплоносителя, который будет помещаться в одной батарее. А зная это число, можно приблизительно установить объем трубного радиатора.

Все дело в том, что теплопроводность стали равна 54 Вт/м*К, а чугуна – 46 Вт/м*К. То есть, небольшая погрешность в меньшую сторону не окажет никакого влияния на качество отдачи тепла.

Пример расчета

Условно будем считать, что восьмисекционный чугунный отопительный прибор соответствует вышеописанному соотношению. Его объем – 8х1,45=11,6 л.

Теперь можно подсчитать длину трубы диаметром 100 мм, которую будем использовать для сборки самодельной батареи. Площадь сечения труб стандартная – 708,5 мм². Делим объем на сечение, получаем длину (литры переводим в мм³): 116000:708,5= 1640 мм. Или 1,64 м.

Небольшое отклонение в обе стороны не будет сильно влиять на теплоотдачу. Поэтому можно выбрать или 1,6 или 1,7 м.

Конструкция устройства

Можно использовать трубу такой длины, уложенную под окно, и считать это радиатором. Но лучше разделить ее на две половинки и установить их друг над другом. Конструкция становится компактной при тех же характеристиках теплоотдачи.

Самодельные радиаторы трехъярусной конструкции потребуют больших затрат и времени на изготовление. Поэтому установка труб в два ряда при такой длине – оптимальный вариант.

Процесс сборки

В первую очередь необходимо подготовиться, т.е. закупить все необходимые материалы. Трубу диаметром 100 мм разрезаем на две половинки длиною по 80 см, для этого можно использовать болгарку.

Далее из труб диаметром 25 мм нарезаем 2 куска длиною по 100 мм, а из стального листа вырезаются 4 блина под внешний диаметр труб 100 мм.

Затем в трубах 100 мм вырезаются по два отверстия диаметром 25 мм – их месторасположение от краев должно быть на расстоянии 50 мм с диаметрально противоположных сторон.

После этого можно собрать конструкцию. Сначала привариваются вырезанные из листового железа блины. Затем две трубы 100 мм соединяются между собой трубой 25 мм, точно по вырезанным отверстиям.

Второй кусок трубы 25 мм приваривается с противоположной стороны, она будет выполнять функции упрочняющего элемента, после чего привариваются два сгона: сверху и снизу.

Проверка прибора

Самодельный радиатор готов. Как видите, сделать его не очень сложно. Остается лишь провести его проверку на герметичность проваренных стыков. Для этого один из сгонов закрывается заглушкой, а через второй заливается внутрь батареи вода.

Теперь необходимо обследовать швы сварки. Если мокрых подтеков нет, то вся работа была проведена качественно. Если пятна все же появились, то придется места подтеков обозначить маркером, слить воду из батареи отопления и пропарить заново шов.

Полезные советы

Если система отопления дома была собрана с учетом использования принудительного движения теплоносителя, то есть в ней установлен циркуляционный насос, тогда самодельный прибор можно устанавливать как угодно (вертикально или горизонтально).

Если в отопительной системе теплоноситель движется по естественным законам, то батарею необходимо монтировать только горизонтально. При этом нет необходимости устанавливать на нее воздухоотводчик (кран Маевского).

Нельзя сделать качественный радиатор из труб, если вы владеете навыками работы сварочным аппаратом на уровне новичка. Проваривать швы надо хорошо, от этого зависит безопасность эксплуатации прибора и всей отопительной системы.

Толщина 100-миллиметровой трубы должна быть минимум 3,5 мм.

Два сгона можно приварить к торцам труб, где были приварены металлические блины. При этом отверстия в торцах делаются не посередине, а со смещением: входной сгон (верхний) ближе к верхнему краю трубы, выходной (нижний) ближе к нижнему краю. Отверстия в блинах лучше сделать заранее, до приварки их к трубам.

При расчете теплоотдачи нет необходимости обращать внимание на площадь отдачи. Понятно, что этот показатель у чугунного радиатора будет больше. Все это компенсируется высокой теплопроводностью стали.

Сварочные швы нужно очистить и придать им презентабельный внешний вид. Для этого молотком сбиваются окалины и подтеки, а болгаркой шлифуется вся поверхность швов.

Исправление ошибок

Иногда, неправильно произведенные замеры помещения, приводят к неверным расчетам. Установленный радиатор отопления работает неэффективно, в помещении прохладно. Не стоит сразу же бросаться и делать новый прибор, затрачивая и время, и деньги. Есть способ, как можно повысить тепловую отдачу.

Для этого необходимо увеличить площадь нагрева. Единственный в данном случае вариант – приварить к трубной конструкции ребра из металлического листа толщиною 1,0-2,0 мм. Форма ребер может быть разной, главное – их площадь.

Поэтому из листа железа вырезаются, к примеру, прямоугольные куски размерами по длине больше высоты радиатора, по ширине 100-150 мм. В них с одной стороны вырезаются полукруги диаметром 100 мм. На каждом куске листа по два полукруга, расстояние между которыми определяется промежутком между двумя трубами в батарее.

Готовые формы привариваются к отопительной конструкции. Чем их больше, тем выше теплоотдача прибора.

</index>

Похожие статьи

Причины популярности электрических масляных радиаторов отопленияИспользование электрических настенных радиаторов отопленияКонструкция электрорадиаторов отопленияОсобенности энергосберегающих электрических батарей отопления

• 25 Март 2016Paroc представляет новое премиальное решение PAROC eXtra plus
• 24 Март 2016Новые водонагреватели Bosch с сухим тэном
• 11 Март 2016БИТП от АДЛ — современный продукт для надежных тепловых систем
• 10 Март 2016Новые современные решения от Danfoss

Пеллетные котлы «Пиролиз Мастер» — обзор обновленной линейки и отзывыТОП-5 твердотопливных котлов отопленияТОП-5 комбинированных котлов отопления7 лучших моделей газовых котловКакой утеплитель не грызут мышиОсобенности утеплителя ТехноблокВалерий Залетин, генеральный директор ООО НПК «Мегадор», о перспективах развития российского климатического рынка и немного о себеГенеральный директор ООО «Эксперт Инжиниринг» (торговая марка ИНЕСИС) Т.Л. Саковцева отвечает на вопросы, интересующие читателей

• Калькулятор стоимости энергоносителя для отопления
• Калькулятор стоимости устройства системы отопления
• Расчет тепловой мощности котла
• Расчет стоимости ремонтных работ
• Задать вопрос эксперту

Вопрос, какие лучше трубы для отопления, всплывает во время строительства или капитального ремонта частной жилой недвижимости. Хозяева домов и квартир задают его консультантам в строительных магазинах, инженерам-монтажникам и сотрудникам ремонтных бригад, но однозначного ответа не получают.

Это объективная реальность, т.к. современные греющие системы существенно отличаются друг от друга и требуют индивидуального выбора. Мы познакомим вас со всеми видами труб, применяемых в настоящее время в сооружении трубопроводов. С учетом наших рекомендаций вы сможете выбрать оптимальный вариант.

Главные критерии выбора труб

Чтобы разумно и правильно выбрать трубы для домашней отопительной системы, учитывают следующие позиции:

• тип монтажа трубопроводного комплекса – поверхностный или скрытый (внутренний);
• предполагаемая мощность давления – оценка диапазона от базовых до максимально возможных показателей;
• вид отопительной системы – автономные или центральные коммуникации с самотечной либо принудительной циркуляцией греющего состава;
• максимальная температура, на которую рассчитан теплоноситель;
• конфигурационные особенности греющего оборудования – однотрубный или двухтрубный комплекс.

Только зная все эти факторы, приступают к выбору типа материала, который максимально эффективно проявит себя в конкретных указанных условиях.

Разновидности для греющих систем

В современных отопительных системах используют трубопрокат и детали из таких материалов, как металл или пластик. В первую категорию входят обыкновенные стальные, легированные стальные и медные трубы. Ко второй относятся полипропиленовый, металлопластиковые и полиэтиленовые сшитые коммуникационные элементы.

Все они имеют определенные положительные качества и эффективно проявляют себя в разных ситуациях. Выбор конкретного вида труб происходит индивидуально в зависимости от предполагаемых эксплуатационных условий и прочих важных параметров.

Особенности стальных труб

Еще совсем недавно стальные трубы использовались в подавляющем большинстве отопительных систем и были безальтернативным материалом. Сегодня их позиции существенно пошатнулись, а рядом появились серьезные конкуренты.

Однако полностью вытеснить с рынка стальные трубы не удалось. До сих пор они успешно применяются, но, преимущественно, в автономных самотечных комплексах, где требуется прокладка крупнодиаметровых коммуникаций.

Прокладку стальных труб осуществляют профессиональные мастера до начала отделочных мероприятий, так как сварочные работы могут повредить настенный или напольный декор

Среди основных достоинств труб из стали отмечают высокую склонность к теплопроводности, малое линейное расширение при активном прогреве, стойкость к интенсивному давлению.

Обоснованными преимуществами считают беспрецедентную прочность, как на прямых, так и на закругленных отрезках, способность выдерживать агрессивный температурный режим и доступную стоимость элементов.

Для сборки системы из стальных труб кроме сварки существует альтернативный способ – монтаж на резьбовые соединения посредством доборных деталей и фитингов. Чтобы стыки не давали течей, их уплотняют сантехническим льном

Из недостатков указывают на проблемный и трудоемкий монтаж, невозможный без наличия специализированного дорогостоящего оборудования, с которым могут работать только профессионально обученные мастера, имеющие большой опыт проведения подобных мероприятий.

Затрудняют процесс обустройства отопительного комплекса и внушительные габариты труб. Сделать все в одиночку не получится, лучше привлечь кого-то из друзей или родных, обладающих навыками сварщиков и монтажников. Бригадой работать легче и быстрее, можно организовать все четко и аккуратно, обеспечив системе необходимую герметичность.

Стальные трубы демонстрируют хороший уровень стойкости к гидроударам и имеют впечатляющую пограничную температуру плавления (до 1500°С), в отличие от других материалов

Для организации скрытых отопительных систем стальные трубы и применяемые для их соединения стальные фитинги категорически не подходят. Металл имеет низкий антикоррозийный порог и во влажных условиях быстро ржавеет, прогнивает и дает течь.

Для устранения неполадки требуется полный демонтаж декоративного покрытия, если труба проходит в помещении, либо масштабные земляные работы, когда проблема возникает на подходе к дому.

В чем отличие легированной стали?

Легированная сталь – это прочный материал, имеющий, кроме традиционных примесей, различные добавки, улучшающие физические свойства металла.

Примером легированного материала является нержавейка – это особый стальной сплав, содержащий в составе не менее 12% хрома. Эта добавка обеспечивает стойкость труб к коррозийным проявлениям и легкую обработку специальными инструментами.

Приобретая трубы из нержавейки, важно принимать во внимание содержание в металле углерода. Чем его больше, тем выше прочность, но ниже гибкость. При малых температурах такие изделия становятся хрупкими и область их применения сокращается

Для производства труб со сварным швом используют холодно- или горячекатные стальные листы с рабочей толщиной 0,4 – 5 мм и 2 -50 мм соответственно.

Готовые изделия имеют меньший вес, нежели обычные стальные, обладают хорошей устойчивостью к разрушению структуры и механическому повреждению. За счет малого коэффициента теплового расширения легко выдерживают в процессе эксплуатации серьезные температурные нагрузки. Отлично функционируют при давлении до 16 бар.

Стоимость легированных труб несколько выше, нежели у аналогов из черных металлов. Однако затраты оправданы, ведь простые стальные коммуникации служат в среднем 15-20 лет, тогда как нержавейка надежно работает как минимум в 3 раза дольше

Еще одно неоспоримое достоинство легированных нержавеющих труб – способность транспортировать не только теплоноситель, раскаленный до высоких температур, но даже и разогретый пар.

Разновидности стальных нержавеющих труб

Трубы из легированной нержавеющей стали делают в двумя способами: сварным и бесшовным. В первом варианте листы металла при помощи электросварки соединяют между собой, получая продольный или спиральный шов. Для предупреждения околошовной коррозии область стыка подвергают специальной обработке и шлифовке.

Сварные трубы со спиральным или продольным швом стоят дешевле бесшовных аналогов, но срок их службы меньше. Кроме того, они имеют ограничения по максимальному рабочему давлению и проявляют уязвимость к механическим повреждениям

Бесшовные изделия делают посредством холодного или горячего деформирования цельных трубных заготовок из нержавеющей легированной стали. Холодным способом производят тонкостенные трубы, а горячим – толстостенные. Готовая продукция имеет идеально гладкую поверхность и отличается беспрецедентной надежностью.

Бесшовные стальные трубы идеально подходят для обустройства обогревательных систем любой сложности. Несмотря на высокие физические характеристики, они имеют разумную стоимость, а тонкостенные модели успешно конкурируют с более дорогими медными изделиям

Трубы, сделанные по бесшовной технологии, не боятся коррозийных проявлений, отлично функционируют в суровых и агрессивных эксплуатационных условиях и спокойно выдерживают рекордные температуры и огромное давление.

Медные трубы для отопления

При изготовлении труб для обогревательных систем используют медь высокого качества, в редких случаях медно-цинковый сплав, где объем цинковой составляющей не превышает 5%. Для снижения уровня теплопотери и придания изделиям более привлекательного вида внешнюю поверхность покрывают полиэтиленовым или поливинилхлоридным слоем.

Медные трубы для отопительной системы проходят дополнительную обработку фосфором. Это существенно повышает их физические характеристики, а в частности, стойкость к воздействию воды

Среди основных преимуществ материала для трубопроводов из меди в первую очередь отмечают непревзойденную прочность, благодаря которой изделия при интенсивной эксплуатации служат в течение 100 лет и не подвергаются воздействию коррозии.

Их теплопроводность составляет 389,6 Вт/мК, что значительно превышает фактические рабочие показатели чугуна, стали и металлопластика.

Медные трубы в процессе нагревания даже до высоких температур не выделяют никаких вредных испарений, поэтому являются абсолютно безопасными для человека

Диапазон рабочих температур у медных труб очень широк. Они хорошо проявляют себя как при высоких (до +250°С), так и при низких (до -100°С) температурных режимах, не плавятся при интенсивном прогреве, не трескаются и не деформируются в процессе эксплуатации.

Идеально держат изначальную форму, не боятся высокого давления в системе и даже в зоне паяных соединений легко переносят нагрузку в 200-400 атмосфер, а это в десятки раз превышает способность металлопластика в этой же области.

Показатели термического расширения медных труб просто минимальны. При регулярном воздействии на металл теплоносителя температурой более 90°С каждый погонный метр коммуникаций удлиняется примерно на 0,1%. Все остальные материалы и здесь значительно уступают меди.

Благодаря способности сохранять с течением времени эстетичный, привлекательный вид подходят для прокладки трубопроводов не только внутренних, но и внешних отопительных систем и могут служить не только по прямому назначению, но и нести функцию декоративного интерьерного элемента.

Из минусов профессионалы отмечают несочетаемость с другими металлами. Не рекомендуют с целью удешевления использовать для медных труб соединительные детали из чугуна или нержавеющей стали. Такая «экономия» в последствии выйдет боком хозяину, так как химическая реакция между элементами в итоге спровоцирует коррозию всей отопительной системы.

В сборке трубопроводов из меди используются только медные фитинги. С их помощью производят соединение опрессовкой, высокотемпературной и низкотемпературной пайкой.

Среди недостатков медных труб чаще всего упоминают их высокую стоимость в сравнении с иными видами материалов

Отличительные черты полипропиленовых изделий

Полипропилен – это жесткий нетоксичный синтетический полимер с высокими физико-механическими характеристиками. Трубы, сделанные из этого современного материала, демонстрируют исключительную ударопрочность и способность к многократному изгибу, низкую газо- и паропроницаемость, износостойкость и полную диэлектричность.

Преимущества ПП материала

Благодаря этим качествам, трубный материал из ПП активно используют для обустройства отопительных систем как в производственных масштабах, так и в частном секторе.

Отопительную систему из полипропиленовых труб можно смонтировать своими руками. Но необходимо обеспечить отсутствие резких перепадов давления и температуры. Создать такие условия поможет установка котла, имеющего ограничение максимально возможного прогрева воды (не более 70С°)

Трубы из полипропилена входят в разряд бюджетных коммуникационных деталей и обладают небольшим весом, позволяющим легко перевозить их и монтировать в одиночку.

Среди прочих достоинств выделяют такие позиции, как:

• идеально гладкая внутренняя поверхность, не способствующая накоплению известковых отложений, существенно усложняющих свободную циркуляцию теплоносителя;
• быстрый и доступный монтаж, не требующий использования профессионального дорогостоящего оборудования (всю работу можно сделать с помощью утюга для пайки, который настолько прост в эксплуатации, что без труда «покоряется» даже очень далекому от подобных работ человеку);
• продолжительный срок службы без потери КПД (в среднем около 25 лет при полноценной нагрузке);
• хорошая стойкость к отрицательным температурам;
• аккуратный, эстетичный внешний вид, не ухудшающийся с течением времени.

К минусам полипропиленовых труб относят слабую жесткость пластика, которая в будущем способна спровоцировать провисание тепловой магистрали и, как следствие, привести к трещине в стыке или обрыву.

Чтобы устранить проблему, просто залатать фрагмент не получится. Для последующей корректной работы и восстановления целостности отопительного комплекса потребуется заменить отрезок трубы, расположенный между двумя фитингами.

Соединение деталей полипропиленового трубопровода производится посредством сварки, специфика производства которой изложена в рекомендуемой нами статье.

С особенностями выбора сварочного аппарата для сооружения трубопровода из полипропилена и рекомендуемыми пределами рабочих температур для выполнения пайки вы также сможете ознакомиться на нашем сайте.

Типы полипропиленовых труб для отопления

Чтобы домашняя греющая система работала дольше и на протяжении всего эксплуатационного периода демонстрировала максимально высокие показатели КПД, используют полипропиленовые трубы армированного типа. Их классифицируют по виду армирующего материала.

Применяемые в устройстве отопления ПП трубы армируют алюминиевой фольгой по внешнему слою, в середине или по внутреннему краю. Листы металла в этом случае могут быть несплошными, сплошными и гофрированными.

Полипропилен высокопластичен и при контакте с горячим теплоносителем может увеличиться в размерах. Если коммуникации вмонтированы в стены или пол, это может вызвать трещины в покрытии. Армированные трубы расширению подвержены по минимуму благодаря наличию защитного каркаса

Фольга уменьшает фактическое тепловое расширение материала и создает диффузионный барьер, не позволяя кислороду проникать через стенки. В результате осадок из кальция не образуется и не провоцирует окислительных процессов на стенках радиаторов и котла.

Эффективным армирующим материалом для труб служит и стекловолокно. Путем соэкструзии его помещают в срединном слое полипропиленовой трубы. Благодаря тому, что оба материала схожи по составу и базовым свойствам, во время сварки с фитинговым креплением образуется сплав высокой прочности, не подверженный расслоению даже в процессе длительной эксплуатации.

Полипропиленовые трубы со стекловолоконной арматурой просты и удобны в монтаже, в отличии от алюминиевых, не требуют дополнительной зачистки краев перед пайкой, демонстрируют великолепные звукоизоляционные свойства.

Полипропиленовые трубы, армированные стекловолокном, считаются наиболее подходящим вариантом для обустройства домашних отопительных систем и служат значительно дольше своих аналогов.

Еще одним современным армирующим элементом является композит. Он представляет собой смесь из полипропилена и стекловолокна. Добавленный в трубу, увеличивает адгезийные свойства армирующего слоя и усиливает такие эксплуатационные характеристики, как прочность и устойчивость к механическим повреждениям.

Правила сборки трубопроводов для систем отопления из полипропиленовых труб приведены в следующей статье, с содержанием которой мы советуем ознакомиться.

Трубы из сшитого полиэтилена

Сшитый полиэтилен – это прогрессивный материал, изготовленный с использованием современных технологий. Представляет собой полимер этилен с молекулами, соединенными поперечно путем химической или физической сшивки. Отличается однородной структурой, гибкостью и высоким уровнем прочности на разрыв.

В перечень главных достоинств труб из сшитого полиэтилена входят:

• прекрасные усадочные свойства;
• способность четко держать форму по линии сшивки даже при нагреве до 200 С°;
• отличная износостойкость в процессе интенсивной эксплуатации;
• отсутствие в составе галогенов и тяжелых металлов;
• невосприимчивость к коррозийным проявлениям и повышенному давлению;
• слабая уязвимость к химически активным агрессивным веществам;
• нормальная ударная вязкость при низких температурных показателях (вплоть до – 50 С°);
• минимальный процент расширения под воздействием тепла;
• подходят для скрытого монтажа;
• минимальная потребность в профилактическом обслуживании.

Благодаря своей пластичности материал легко поддается обработке и не требует для этого наличия специальных инструментов, особых профессиональных способностей или серьезного опыта. С обустройством системы отопления справится даже дилетант, имеющий под рукой пошаговую инструкцию по описанию необходимых работ.

Еще одна отличительная особенность труб из сшитого полиэтилена – это «эффект памяти», когда фрагмент «запоминает» свое положение в системе и не меняет его даже с течением времени

Самый значимый недостаток сшитого полиэтилена – высокая уязвимость к ультрафиолетовому излучению и объективная технологическая невозможность изготовления трубного материала большого диаметра.

Методы и технология сварки полиэтиленовых труб описаны в статье, полностью посвященной этому интересному вопросу.

Металлопластик для сооружения трубопроводов

Изделия из металлопластика – наиболее распространенный и практичный материал для обустройства домашних отопительных систем. Они гармонично сочетают в себе достоинства пластика и металла, лишь по минимуму вбирая недостатки обоих материалов.

Для сборки отопительной системы из металлопластиковых труб используют компрессионные фитинги. Они обеспечивают надежное соединение всех элементов, но нуждаются в последующем дополнительном обслуживании

Металлопластиковые трубы имеют сложную конструкцию и многоуровневую структуру. Внешний пластиковый слой работает как предохранитель и защищает изделие от агрессивного воздействия среды. Далее располагаются алюминиевая фольга и полимер повышенной гладкости, не дающие скапливаться внутри осадку и отложениям.

Соединение металлопластиковых труб производится с применением специализированных фитингов, предназначенных для опрессовки и зажима. В первом случае создаются теоретически разъемные соединения, которые все же не рекомендуется без особой необходимости разбирать. Во втором – неразъемные.

Для формирования соединений с пресс-фитингами не требуется дорогостоящий инструмент. С его выбором ознакомит статья, рекомендуемая нами к прочтению. Сборку системы сможет произвести совершенно неопытный исполнитель.

Из отличительных черт металлопластиковых труб наиболее важны такие, как:

• минимальное линейное расширение под воздействием теплоносителя, не приводящее к деформации и провисанию трубопроводной системы или ее отдельных фрагментов;
• прочность на сгиб и разрыв, пластичность в допустимых радиусах (при превышении порога показателей возможен «залом»);
• малый вес, существенно облегчающий процесс монтажа;
• коррозийная устойчивость;
• возможность обработки без использования специального оборудования.

К минусам причисляют не слишком продолжительный срок службы трубных изделий (до 15 лет по заявлению производителей) и значительную стоимость соединительных фитингов.

Выводы и полезное видео по теме

В видеороликах информация о том, как правильно выбрать оптимальный вариант труб для домашней отопительной системы.

Подробный обзор, полезные советы и любопытные нюансы использования для обогрева жилья медных, металлопластиковых, полипропиленовых и сшито-полиэтиленовых трубных деталей.

Варианты обустройства в жилом доме современной отопительной системы. Плюсы и минусы различных способов монтажа оборудования из металла и прочих популярных материалов.

Советы по выбору труб и фитингов для радиаторной системы отопления. На каком материале лучше остановиться, чтобы оборудование давало максимальную отдачу при разумном потреблении энергоресурса.

Дать однозначный ответ на вопрос, какие трубы предпочтительнее выбрать для обустройства отопления в частном доме или квартире, не сможет даже самый опытный профессионал. Каждый случай придется рассматривать отдельно, учитывая особенности проектирования конкретной греющей системы и финансовые возможности владельцев недвижимости.

Не стоит делать выбор, исходя только из цены. Лучше остановится на варианте, сочетающем в себе оптимальное качество и разумную стоимость, иначе в итоге можно оказаться в положении скупого, который заплатил дважды за проделанную работу. Тем более, что процесс монтажа греющего оборудования требует времени и доставляет определенные неудобства хозяевам жилища.

А какие трубы вы купили для устройства контура отопления в загородном доме? Что стало решающим фактором для совершения именно этой покупки? Пишите, пожалуйста, комментарии в расположенном ниже блоке, публикуйте фото по теме статьи, задавайте вопросы.

21.11.2015 —>

Надежные и качественные радиаторы отопления можно приобрести практически в любом строительном магазине. Но порой возникают ситуации, в которых единственно верным решением являются самодельные радиаторы отопления из труб. Безусловно, такие радиаторы нельзя использовать на постоянной основе в жилом помещении, а вот, к примеру, для отопления гаража они вполне подходят.

Батарея отопления из труб своими руками

Конструктивные особенности самодельной батареи

Батарею мы будем изготавливать из 2-метровой стальной трубы диаметров 100 миллиметров. Оба торца изделия необходимо заварить, а непосредственно на его плоскости приварить пару сгонов, посредством которых будет подаваться и выпускаться рабочая жидкость из отопительной сети.

Что потребуется в работе?

Для изготовления самодельного отопительного радиатора нам потребуются следующее оборудование и расходные материалы.

Сварочный аппарат, электроды к нему	Пара специальных сгонов требуемого диаметра	Болгарка
Лист стали толщиной в 3 мм и размерами 10х60 см	Стальная труба ВГП длиной в 0,3 м	Стальная труба диаметром 10 см и длиной 20 см

Подготовив все необходимое, приступаем непосредственно к изготовлению батареи.

Инструкция по изготовлению отопительного радиатора

Чтобы в результате получить эффективное и качественное изделие, нужно все делать строго по технологической инструкции. Разумеется, начинаем мы с резки большой стальной трубы при помощи болгарки.

1. Вначале уясним основные положения. Труба должна быть разрезана на три одинаковые части. Поэтому берем болгарку и, руководствуясь сделанной ранее разметкой, приступаем к резке.

По окончании резки берем сварочный аппарат и с его помощью проделываем в каждом из отрезков трубы по два отверстия диаметром около 25 миллиметров. Располагаться эти отверстия должны в 5-ти сантиметрах от торцов изделий под углом в 180 градусов относительно друг друга.</li>Далее очищаем три отрезка от расплавленного металла, оставшегося после сварочных работ.</li>Берем стальной лист и вырезаем из него круглые заготовки в количестве шести штук. Что характерно, диаметр заготовок должен быть равным диаметру большой трубы.</li>

Берем заготовки и, используя тот же сварочный аппарат, завариваем с их помощью торцы всех трех труб.</li>Берем трубу меньшего диаметра, режем ее пополам, чтобы в итоге получились два одинаковые отрезка. Эти отрезки привариваем к трубам большего диаметра в тех местах, где мы ранее проделали 2,5 сантиметровые отверстия.</li>Продолжаем делать самодельный радиатор отопления из труб. Берем два 10-сантиметровых куска арматуры и привариваем их к трубам меньшего диаметра. В результате прочность и надежность готовой конструкции должны значительно увеличиться.</li>

Остается лишь приварить два сгона, которые мы подготовили заранее. Все, работа практически закончена!</li></ol>

По окончании всех подготовительных мероприятий проверяем готовую конструкцию на предмет прочности и герметичности. С целью проверки, не протекает ли радиатор, один из его сгонов мы закрываем, а во второй заливаем требуемое количество жидкости. Таким вот нехитрым способом мы сможем выявить даже самые незначительные течи в батарее. И если они – течи – будут обнаружены, то сливаем воду из изделия и повторно завариваем все его участки, которые были проварены некачественно.

Обратите внимание! Стоимость такой самодельной батареи измеряется несколькими сотнями рублей, в то время как «магазинный» аналог обойдется как минимум втрое дороже.

Видео – Как сделать отопительную батарею

Важные моменты

До того как приступать к изготовлению, следует уяснить ряд важных моментов касаемо этой ответственной процедуры. Так, вначале нужно составить перечень нужных материалов и определиться с конфигурацией будущей батареи. С материалами, как правило, никаких трудностей не возникает: самый подходящий вариант для изготовления радиатора – металлические трубы, имеющие максимально возможный диаметр.

Но в целях экономии на этом жизненно необходимом материале рекомендуем отправиться в ближайший пункт приема металлолома – там различных труб более чем достаточно. Этот нехитрый «маневр» позволит вам существенно сэкономить.

Обратите внимание! Важнейшая характеристика любого отопительного оборудования – это его мощность (в плане теплоотдачи). При этом невозможно выяснить технические параметры каждого из материалов. Именно поэтому при расчетах мы будем отталкиваться от общих параметров стандартных радиаторов из чугуна.

Стоит заметить, что для расчета мощности необходимо принять во внимание следующие моменты:

• вес батареи;
• вес рабочей жидкости, которая будет в нем находиться;
• общая площадь отопительного прибора;
• теплопроводимость.

Если сравнивать тепловые параметры стали и чугуна, то какие-либо отличия здесь практически отсутствуют. Поэтому вне зависимости от того, какой из материалов был выбран, отталкиваться будем от общих характеристик обеих материалов.

Самым важным отличием заводской батареи от «самопальной» считается общая площадь. У приборов, изготовленных своими руками, она обычно меньше. Хотя данный момент не особо важен, поскольку теплопроводимость стали превышает аналогичный показатель чугуна. Следовательно, компенсируется разница в площадях.

Пример расчетов.

В ознакомительных целях приведем один простой пример. Допустим, у нас имеется заводской чугунный радиатор на десять регистров, а в каждом из них помещается порядка 1,5 литра рабочей жидкости. Тепловая мощность одного регистра составляет 160 ватт. Для чего все это? А для того, чтобы в ходе сравнительного анализа мы выяснили, что самодельная батарея должна вмещать как минимум 14,5 литра рабочей жидкости.

Чтобы сделать самодельный радиатор отопления из труб, нужно использовать обыкновенную стальную трубу диаметром порядка 10-ти сантиметров. Что касается толщины стенок изделия, то она должна составлять 0,35 сантиметра. Получается, что внутренний диаметр такой трубы будет равен 9,5 сантиметрам. Далее рассчитываем общую площадь сечения изделия – получается почти 71 сантиметр.

После этого производим простейшее деление общей вместительность на площадь сечения (71 сантиметр) – это позволит определить требуемую длину трубы. В данном случае она составляет 2 метра 5 сантиметров. Изделие именно этой длины потребуется при изготовлении одной отопительной батареи.

Установка самодельной батареи

Монтаж радиатора, выполненного собственноручно, предусматривает наличие не только базовых знаний в области установочных процессов, но и определенного опыта в такого рода делах. И для того, чтобы все необходимые действия были выполнены правильно, мы должны позаботиться обо всем необходимым в данном случае оборудовании.

Рулетка для измерений	Набор ключей для выполнения сборки	Электродрель, а также набор сверл к ней
Карандаш	Разводной ключ	Строительный уровень

И только когда все оборудование будет у нас под рукой, можем смело приступать к работе. Но до этого, разумеется, следует выполнить демонтаж старых отопительных приборов (при наличии таковых). Алгоритм действий должен быть следующим.

Замена батарей отопления в квартире

Ранее мы подробно рассказывали о том как самостоятельно поменять старую батарею в квартире, в дополнение к этой статье советуем вам ознакомится с данной информацией все подробности смотрите тут

Вот как будет производиться монтаж отопительной системы (кратко). Выполняем разметку крепежей для радиаторов, производим установку. На подготовленные крепежи устанавливаем радиатор(ы). Затем комплектуем систему отопления всем необходимыми элементами, то есть кранами и заглушками. После этого устанавливаем на место головку с краном (последний необходим для ее активации). Завершающим этапом станет подключение нового радиатора (или радиаторов) к основной отопительной магистрали. Теперь рассмотрим детальнее, как все это должно выглядеть.

1. Перед установкой батарей подготавливаем те участки стен, которые будут за ними находиться. Мы подготавливаем и окрашиваем эти участки непосредственно перед монтажом, в противном случае доступа к ним у нас уже не будет.
2. Если в помещении имеются предыдущие элементы отопления, то демонтируем все, что располагается после отопительного котла.

Обратите внимание! Нужно помнить, что дистанция между поверхностью пола и новым отопительным прибором должна составлять как минимум 10 сантиметров. А дистанция между ним и поверхностью стены, соответственно, должна быть не менее 3 сантиметров.

Далее составляем детальный план, в котором указываем, как будут располагаться самодельные радиаторы отопления из труб. Так мы сможем контролировать всю процедуру установки, и не будем допускать ошибок в работе.</li>Затем на входах/выходах радиаторов оборудуем муфты. После установки муфт монтируем специальный кран, посредством которого будут стравливаться излишки воздуха из отопительной магистрали.</li>Теперь можем подготавливать термоголовку. С этой целью под нее устанавливаем специальный кран и клапан. Важно, чтобы кран располагался на линии «обратки», а клапан – на входе в батарею отопления. Дабы избежать возможных протечек, уплотняем все соединения ФУМ-лентой либо же специальным герметиком.</li>Как только все подготовительные мероприятия будут закончены, начинаем непосредственно установку труб системы.</li>

Обратите внимание! Если в помещении планируется монтаж не одного, а сразу нескольких радиаторов, то в работе нам потребуется водный уровень. Он необходим для того, чтобы давление в магистрали образовывалось правильное.

Заполняем систему рабочей жидкостью. С этой целью открываем все краны, предназначающиеся для стравливания излишков воздуха. Заливку носителя тепла выполняется исключительно либо в трубу подачи, либо в расширительный бак. Причем в первом случае для этого потребуется маломощный жидкостный насос.</li></ol>

Видео – Устанавливаем отопительные радиаторы

Возможные ошибки в установке

Во избежание каких-либо трудностей технического характера после установки, необходимо предусмотреть распространенные ошибки, которые часто допускаются в работе. Так, если установить батареи менее чем в 7 сантиметрах от поверхности пола, то в будущем мы столкнемся со сложностью не только проведения уборки под ними, но также с теплообменом в помещении. И напротив, если установить батареи выше, чем в 15 сантиметрах, то, скорее всего, будут иметь место значительные температурные перепады.

Помимо этого, отдача тепла может ухудшиться, если установить радиатор впритык к стене. Также не забываем, что не стоит закрывать самодельные радиаторы отопления из труб декоративными решетками – это приведет к снижению их мощности.

Замена батарей

Если радиаторы требуется заменить, то к работе желательно приступать в теплое время года. Дело в том, что отопление в этот период отключено, поэтому демонтаж/установку можно будет провести без каких-либо трудностей. Зачастую замена требуется в случае износа оборудования или, как вариант, если необходимо уменьшить кол-во секций. К слову, к замене подготавливаем не только батареи, но и поверхности стен, находящиеся за ними.

Обратите внимание! Шпаклюем, выравниваем и красим стены еще перед монтажом, так как после него, как уже отмечалось выше, сделать это не удастся.

Видео – Замена радиаторов

Сравнение видов батарей отопления — ищем лучший

Ранее мы делали обзор и сравнивали различные виды радиаторов отопления, тем самым выявляя их положительные и отрицательные стороны, в дополнение к этой статье советуем вам ознакомится с данной информацией все подробности смотрите тут

Отопительные батареи заводского производства

Радиаторы из труб производятся и промышленностью. Данные изделия представляют собой теплотехнические приборы, которые состоят из верхнего/нижнего коллекторов. Оба элемента соединяются вертикальными трубками, расположенными двумя или тремя рядами. А вот оребрение, за счет которого зачастую увеличивают полезную площадь, в данном случае отсутствует. Для теплообменников используются изделия диаметром 2,5 сантиметра, а для коллекторов – 5 сантиметров.

Предельно допустимое давление у таких радиаторов составляет 12 атмосфер, а благодаря тому, что поверхности труб оцинкованы, изделия более устойчивы к ржавлению. Стальной прокат, используемый для этого, имеет толщину 0,15 сантиметра. Что же касается компоновки в отношении к коллекторам, то оно может быть:

• с перпендикулярным обменника тепла;
• параллельным.

Если принять во внимание все технические параметры, то трубчатые радиаторы необходимо использовать в общественных объектах и малоквартирных городских домах. Благодаря привлекательному дизайну такие изделия с легкостью впишутся в любой интерьер, а ввиду того, что на них отсутствуют какие-либо острые углы, их можно устанавливать даже в дошкольных/школьных заведениях, а также в медицинских учреждениях. Наконец, благодаря отсутствующему оребрению процедура очистки поверхностей от пыли занимает считанные секунды.

На этом все. Удачи в изготовлении радиатора и, разумеется, теплых зим!

Используемые источники:

• http://teplodom1.ru/radiattopl/309-kak-vybrat-radiatory-i-truby-dlya-chastnogo-doma.html
• https://x-teplo.ru/otoplenie/batarei-radiatory/samodelnyj.html
• https://sovet-ingenera.com/otoplenie/o-drugoe/kakie-truby-luchshe-dlya-otopleniya.html
• https://v-teplo.ru/samodelnye-radiatory-otopleniya-iz-trub.html
