Изготовление и укладка стяжки для теплого водяного пола

Стяжка под теплый пол по объему и перечню необходимых работ, как правило, не очень отличается от общей схемы устройства чернового пола под декоративное покрытие. Однако, сфера использования накладывает определенные ограничения и дополнительные требования к ее составу.

Традиционная стяжка представляет собой цементно-песчаную смесь. При этом очень важно не нарушать пропорций взятых материалов. Это одно из обязательных условий формирования защитного слоя, который имеет одинаковую плотность и толщину по всей площади. Однако получить такое качество только за счет цемента и песка без специальных добавок, пластификаторов, как показывает практика, невозможно.

Они способствуют удалению излишков жидкости, обеспечивают однородность и пластичность массы.

Исходя из содержания воды стяжки подразделяют на:

• полусухие, где содержание воды минимально. Довольно часто прочностные характеристики бетонного слоя улучшают добавление фиброволокна. Подобный слой подходит для устройства пленочного или кабельного электрического пола.

Стяжка для теплого водяного пола служит одновременно для нескольких целей. Прежде всего – защитную. Она оберегает трубы от воздействия внешней механической нагрузки, не допускает их излома или нарушения герметичности. Одновременно она выступает в качестве распределительного теплообменника, который действует по следующему принципу. Воздух в помещении с такой системой обогрева нагревается по следующей схеме:

Состав

Раствор для слоя из бетона состоит как из стандартных, так и дополнительных особых материалов, причем жестко утвержденных нормативов нет. К специальным компонентам относят различные типы пластификаторов, катализаторов отвердевания или укрепляющих составов (фиброволокон). Его начинают готовить после определения состава и пропорций входящих составляющих. Рассмотрим состав полусухих и жидких стяжек.

СоветПри приготовлении больших объемов жидкой смеси рекомендуется использовать бетономешалку. Это не только сокращает продолжительность процесса перемешивания массы, но и обеспечивает ее однородность.

К укладке стяжки приступают после тщательного закрепления греющих элементов. Из-за сильных нагрузок, воздействующих на смесь, нельзя исключать их сдвига, а это может отразиться на эффективности работы всей системы. Когда смесь будет готова, следующим шагом нужно будет позаботиться об оптимальном уровне бетонной смеси. Защитный слой обязателен, если теплый пол — водяной. Толщина стяжки в этом случае определяется диаметром труб.

Нюансы устройства

Стяжка для теплого пола заливается из раствора, имеющего относительно высокие показатели плотности. Из него делают маячки, напоминающие по форме небольшие конусы, которые укладывают по прямым линиям. По ним укладывают направляющие профили из стали, по которым будут заливать пол. Для выставления необходимого уровня бетона используют рулетку и профиль. В дальнейшем, бетон заливают точно до уровня поверхности по низу профиля.

По периметру помещения монтируют компенсационные демпферные ленты, выполненные из вспененного полиэтилена. Бетон подвержен тепловым деформациям, то есть под воздействием перепада температур он расширяется, а эластичная лента позволяет поддерживать площадь защитного слоя на нужном уровне. После заливки раствора необходимо дождаться его полного отвердения.

На заметкуПротяженность процесса зависит от его состава, в частности, чем меньше содержание воды, тем меньше времени потребуется для затвердевания.

Если полученная поверхность пола получится недостаточно гладкой для настила мягкого покрытия типа линолеума или ковролина, его дополнительно заливают нивелировочным раствором.

ВажноЭта самовыравнивающая смесь укладывается слоем толщиной самое большее в 5-7 мм, поэтому перепады не должны превышать этот показатель.

Контроль качества

После того как укладка теплого пола в стяжку была выполнена, необходимо проследить за процессом ее затвердевания. Специфика заключается в том, что она должна застывать, а не высыхать. Поэтому необходимо раз в 2-3 дня обильно смачивать водой ее поверхность.

Когда процесс будет окончательно завершен – нужно проверить качество выполненных работ. Для этого применяется комплексный метод, который включает в себя следующие процедуры:

1. Визуальный осмотр, выявление трещин, явных неровностей и сколов.
2. Проверка соблюдения уровня пола с помощью специальных инструментов и приборов – строительного уровня, нивелира и т.д.
3. Простукиванием можно определить места отслоения раствора от чернового основания. Звук при этом будет глухой. Звонкий же говорит о нормальном состоянии поверхности.

Что необходимо предпринять, чтобы стяжка для теплого пола была качественной? Главным условием является соответствие покрытия типу нагревательных элементов. Для водяных труб толщина должна быть около 5-7 см, для электрических кабелей — от 2,5 до 5 см. Пленочный тип можно монтировать, не применяя заливку.

© 2019 prestigpol.ru

!—>

Обустройство теплого пола – эффективный способ прогреть помещение, не требующий трудоемкого обслуживания и больших финансовых вложений. Напольная плита представляет собой монолитную батарею, обеспечивающую комфортную температуру воздуха в каждой комнате.

Электрические или водяные нагревательные элементы помещаются внутрь цементного слоя, имеющего высокую теплоемкость. От правильности приготовления стяжки зависит долговечность и надежность отопительной системы. Поэтому давайте разберемся, какой раствор для теплых полов выбрать и чем залить поверхность.

Особенности таких растворов

В отличие от заливки простых неотапливаемых конструкций, эксплуатация пола с подогревом сопровождается сложным режимом работы. Температура внутри стяжки составляет около 50 °С и снижается до 30-35 °С около ее поверхности. Непостоянство внешних условий и частая смена режимов приводят к последовательному разрушению пола:

• в основании напольной плиты появляются микротрещины, постепенно увеличивающиеся в размерах;
• температура на внешней поверхности пола и его эффективность снижаются. Это вызвано находящимся в трещинах воздухом, обладающим слабой теплопроводностью;
• разрастание трещин вызывает перекосы цементного слоя и приводит к повреждению нагревательных элементов. При использовании высоковольтной проводки возникает опасность поражения электротоком, а при проложенных трубопроводах – затопления расположенных ниже этажей.

Чтобы исключить опасные деформации в залитой стяжке, растворы для теплых полов должны обеспечивать следующие ее характеристики:

• минимальная пористость. Плотная структура улучшает теплопроводность и, как следствие, эффективность обогрева;
• малая склонность к трещинообразованию. Помимо повышения эффективности отопления, данное свойство исключает искривления и повреждения трубопроводов;
• низкое время схватывания – чем дольше затвердевает раствор, тем больше вероятность возникновения остаточных напряжений, пока одна часть стяжки влажная, а другая – сухая;
• достаточно высокая прочность, чтобы не растрескиваться во время ходьбы, установки и перемещения мебели и пр.

Про пропорции и состав раствора для стяжки, заливки водяного теплого пола читайте ниже.

Состав смеси

При использовании цементных стяжек применяются два основных типа смесей – мокрые и полусухие.

• Мокрые представляют собой обычные цементно-песчаные или бетонные составы.
• Полусухие смеси содержат, помимо цемента и песка, пластификаторы и другие модификаторы свойств.

Про подготовку к заливке теплого водяного пола расскажет данное видео:

Мокрая разновидность

Мокрые смеси состоят из смеси цемент:песок в соотношении 1:3 или 1:4 соответственно. Вода добавляется в раствор до достижения им пластичности, достаточной для легкого разравнивания после заливки. Из-за высокой гигроскопичности в системах теплого пола не применяется гипс.

К недостаткам мокрых смесей относится высокое время высыхания (до одного месяца), пока раствор набирает необходимую прочность и высыхает достаточно сильно, чтобы можно было приступать к его отделке. Преимущество мокрых стяжек состоит в легкости приготовления и доступности компонентов.

Полусухая разновидность

Полусухие составы – имеют сниженное в несколько раз время затвердевания за счет меньшего количества воды, а улучшение их эксплуатационных качеств достигается за счет использования специальных присадок. Помимо пластификаторов для цементного раствора теплого пола, улучшающих прочностные характеристики раствора, в такие смеси добавляется фирба. Она представляет собой тонкие органические или минеральные волокна, снижающие склонность к трещинообразованию на поверхности.

Благодаря вводимым добавкам полусухая стяжка достигает достаточной прочности для ходьбы по ней через 12 часов. Время полного затвердевания залитого пола редко превышает одну неделю. Отдельные смеси имеют период схватывания, аналогичный мокрым стяжкам (до 1 месяца).

Приготовление раствора для стяжки теплого пола своими руками

Перемешивание компонентов мокрой стяжки для системы теплого пола производится в бетономешалке. Для улучшения прочности полученного покрытия во время приготовления можно добавлять полимерную фибру. При ручном перемешивании волокна вводятся в еще сухую смесь, а при автоматическом – на любом этапе.

• Для получения износостойких полов необходимо применять цемент самых прочных марок – М400 или М500.
• Песок следует использовать крупнозернистых сортов (около 0,8 мм), поскольку он придает стяжке большую стойкость к образованию трещин, в сравнении с мелкозернистыми разновидностями.
• Вода добавляется порционно, чтобы консистенция полученного раствора не была слишком жидкой.

Полусухие смеси для стяжки теплого пола обычно выпускаются в готовом или требующем добавления воды виде. Приготовление таких растворов вручную не практикуется из-за малой доступности отдельных компонентов.

Исключением являются специально разработанные пластификаторы, добавляемые к раствору во время замешивания. Дозировка пластификатора и способы применения готовых смесей указываются производителем на упаковке.

О том, как сделать стяжку теплого пола, поведает специалист в видеосюжете ниже:

Технология укладки

Процесс заливки напольной плиты может отличаться для помещений разного назначения и планировки. Общая схема укладки стяжки состоит в нескольких этапах:

• уборка пола вплоть до очистки бетонного основания;
• заливка выравнивающей стяжки. Если напольная плита будет неравномерной по толщине, она может преждевременно разрушиться из-за перепадов температур по своему объему;
• укладка пленки (препятствует протеканию раствора на нижние этажи) и слоя пенопласта (повышает эффективность теплоотдачи к верхней части пола). Поверх пенопласта иногда размещают теплоизолирующую (отражающую) пленку;
• установка выбранной системы отопления;
• заливка приготовленного заранее раствора. Между стенами и стяжкой необходимо предусмотреть деформационные стыки для компенсации циклов расширения и сжатия. С этой же целью в большой комнате укладывают промежуточные амортизационные швы.

Про марка раствора для стяжки теплого пола читайте ниже.

Марки и цены готовых продуктов

Расход материалов и оценка стоимости мокрых цементно-песчаных составов проводятся по общей схеме (см. здесь).

• Затраты на привлечение рабочих для производства раствора составляют от 300 руб./м². Основным достоинством мокрой смеси является относительная простота укладки своими руками.
• Цена на материалы для полусухой стяжки зависит от производителя, свойств раствора и толщины пола. Среди марок готовых смесей для стяжки теплого пола следует упомянуть «Litokol», «Ivsil», «Dauer», «Perfekta». Цена стандартной упаковки (25 кг) составляет 180-500 руб.

Производить заливку теплого пола можно самостоятельно или с привлечением специалистов. При работе своими руками следует обращать внимание не только на состав и технологию стяжки, но и на оформление нагревательной конструкции. Чем качественнее осуществлен монтаж ее составных элементов, тем дольше будет функционировать система напольного отопления.

Следующее видео расскажет о некоторых секретах укладки теплого пола и об установке маяков:

<center> Понравилась статья? Поделитесь с друзьями в социальных сетях: И подписывайтесь на обновления сайта в Контакте, Одноклассниках, Facebook, Google Plus или Twitter. </center>

Комментарии

Содержание

Тёплые полы в настоящее время являются новым, но уже достаточно популярным способом обогрева жилого помещения.

При установке системы напольного обогрева следует особое внимание уделять точному соблюдению технологии монтажа.

Только в этом случае может быть гарантирована её длительная и безаварийная эксплуатация. Одним из основных этапов работ является стяжка под тёплый пол. Стяжка для тёплого пола одновременно играет роль прочного основания и обеспечивает защиту от внешних воздействий. Рассмотрим, как правильно произвести бетонирование под тёплый пол своими руками.

Функции напольной стяжки

Стяжка тёплого пола даёт возможность одновременно выровнять в случае необходимости черновые полы и создать защитное покрытие нагревательных элементов.

Бетон хорошо передает тепло от нагревательного элемента

Кроме этого, бетон служит в качестве медиатора передачи тепла от нагревательной конструкции внутреннему объёму помещения.

Бетонирование напольных обогревательных систем следует производить в том случае, если в качестве нагревательного элемента применяется электрический кабель или металлические трубы.

При монтаже систем инфракрасного обогрева стяжка пола допускается лишь в качестве выравнивающего основания.

Выравнивание основания

Часто бывает так, что межэтажные перекрытия или черновые полы имеют некоторые уклоны в горизонтальной плоскости. Причины этого могут быть самые разные – от нерадивости строителей до просадки основания дома.

Бетонная стяжка для тёплого пола необходима в том случае, если основание имеет перепад более чем 1 см по вертикали на 1 метр длины. Особенно актуальна выравнивающая стяжка для тёплого водяного пола, так как перепад высот может отрицательным образом сказаться на циркуляции теплоносителя по трубам системы.

Для электрических тёплых полов ровное основание хоть и не столь критично, но всё же желательно. В противном случае при заливке верхнего слоя, располагающегося непосредственно под финишной отделкой, глубина залегания нагревательных элементов может оказаться различной, а это не лучшим образом скажется на равномерности прогрева помещения.

Защита обогревательных элементов

Бетон защищает нагревательный контур от механических повреждений

Бетонный слой, залитый поверх нагревательных элементов, выполняет для них защитную функцию. Особо уязвимыми местами в данном случае являются изоляционная оплётка электрических кабелей и пластиковые трубы, по которым циркулирует теплоноситель.

Под весом мебели, бытовой техники и людей, перемещающихся по комнате, изоляция проводов постепенно истирается, а сами кабеля могут быть перебиты нечаянным ударом сквозь мягкое напольное покрытие (линолеум, ковролин).

Ещё более подвержены внешнему воздействию полимерные трубы водяных систем обогрева.

Под внешним давлением труба может быть легко пережата, что создаст проблемы для циркуляции теплоносителя, и, следовательно, для прогрева комнаты. Бетон для тёплого пола в данном случае является своеобразной защитной бронёй.

Теплопередающая функция

Бетонная стяжка для тёплого пола также играет роль «медиатора», проводника тепла от нагревательных элементов всему объёму комнаты.

Электропроводка или трубы, вмонтированные в стяжку из бетона, работают на обогрев гораздо эффективнее, чем если бы они находились под дощатым или полимерным настилом.

Это связано с высоким коэффициентом теплопроводности бетона, намного превышающим показатели всех других материалов для напольных покрытий.

По этой причине не рекомендуется поверх бетонных полов настилать теплоизолирующие материалы: утеплённый линолеум, ковровые покрытия, подложку под ламинат и т.д. Это может свести к минимуму КПД напольных обогревательных систем. Лучший вариант финишного покрытия поверх бетонного слоя – это кафельная плитка, керамогранит, клинкер.

То есть такие материалы, коэффициент теплопередачи которых сравним с аналогичным коэффициентом для бетона.

Выбор материала для заливки

При выборе материала для заливки имеется два варианта:

1. Использовать уже готовую сухую смесь для стяжки тёплого пола, продающуюся в строительных магазинах.
2. Приготовить бетонную смесь для тёплого пола самостоятельно.

Оба данных варианта на сегодня являются одинаково популярными, и, как и всякие другие строительные технологии, имеют свои плюсы и свои минусы.

Готовые смеси

На современном рынке отделочных материалов представлена широкая гамма всевозможных готовых бетонных смесей, в том числе и специально предназначенных для заливки цементной стяжки.

Преимуществом такого варианта является уже готовый к «употреблению» состав, пропорции которого уже точно высчитаны.

Как правило, в состав раствора уже входят крупнофракционный песок, Портландцемент и различные добавки, улучшающие качество бетона. Для приготовления бетона нужно всего лишь добавить в сухую смесь воду в количестве, указанном в инструкции по применению.

При описании готовых сухих составов особенно хочется упомянуть такой высокотехнологичный материал, как наливные полы. Данные смеси содержат в своём составе большое количество специальных полимерных добавок-пластификаторов, придающих готовому раствору свойство повышенной текучести.

Готовые смеси как правило более дорогие

При заливке основания такая смесь самостоятельно выравнивается, распределяясь по всей площади полов. Обычно наливные полы применяют для создания идеально ровной поверхности и заливаются небольшим слоем в 0,5 – 1 см.

Среди минусов подобного варианта можно назвать более высокую стоимость бетона, приготовленного из готовых смесей по сравнению с самостоятельно приготовленным бетоном.

Самостоятельно приготовленный бетон

Приготовление бетонной смеси для тёплого пола своими руками является бюджетной альтернативой готовым сухим составам. Заливка тёплого пола под бетонную стяжку в данном случае может обойтись вам в разы дешевле, чем при использовании фабричных сухих составов. Подробнее о том, как сделать стяжку теплого пола, смотрите в этом видео:

Особенно финансовая выгода будет заметна при больших объёмах заливки, а также, если у вас имеется возможность бесплатно достать наполнители для бетона – песок и щебень.

Последний фактор является решающим в выборе того или иного варианта: если жителям сельской местности или небольших городов довольно просто достать наполнители, то в крупных мегаполисах приобрести 300 – 400 кг песка или щебня будет весьма затруднительно.

Во-первых, доставка подобных материалов обычно осуществляется гораздо большими объёмами; во-вторых, могут возникнуть проблемы со складированием закупленного песка или щебня на придомовой территории.

Изготовление цементного раствора своими руками

Для тонких стяжек подойдет в качестве наполнителя песок

При изготовлении бетона для стяжки полов следует особое внимание уделять составу и соотношению его ингредиентов. Если толщина слоя бетонирования не превышает 4 – 5 см, можно обойтись применением в качестве наполнителя для бетона песком крупной фракции 3 – 5 мм, так называемый пескобетон.

При более толстом слое бетонирования придётся добавлять в состав раствора щебень. Он служит дополнительным связующим звеном, увеличивающим прочность бетона. Кроме этого, в качестве дополнительного компонента можно будет использовать дополнительные присадки-пластификаторы.

При большом слое заливки во избежание излишнего давления на несущие конструкции и перекрытия рекомендуется добавлять в раствор пористые наполнители – перлит или керамзит, уменьшающие его плотность.

Для лучшей связки компонентов между собой можно использовать микроармирующие фиброволокна, уменьшающие вероятность растрескивания стяжки при её высыхании.

Для получения наиболее качественного цементного раствора необходимо строго соблюдать рекомендованные строительными нормативами пропорции компонентов.

Примерное соотношение компонентов при изготовлении различных видов цементных растворов дано в представленной таблице.

Работы по устройству стяжки

Для качественного обустройства бетонной заливки рекомендуется производить все работы в чётком соответствии со строительными технологиями. Рассмотрим поэтапно, как производится стяжка для тёплого пола своими руками.

Подготовка основания

Старые трещины можно заделать шпатлевкой или специальными составами

Первый этап работ состоит из подготовки несущего основания к заливке бетона. Подготовка состоит из следующих работ:

• шпаклёвка трещин;
• обустройство гидроизоляции;
• армирование.

Прежде всего, следует очистить основание от старого покрытия вплоть до плиты перекрытий. Затем нужно обследовать всю поверхность на предмет наличия трещин в бетонной заливке. Чаще всего они располагаются в местах стыка плит перекрытий, а также вдоль стен.

Для их заделки в зависимости от размера щели следует использовать либо шпаклёвку, либо штукатурные растворы.

Шпаклёвка

После заделки всех трещин необходимо будет произвести гидроизоляцию черновых полов. Обустройство гидроизоляции основания нужно, во-первых, чтобы защитить свой дом от возможного проникновения сырости из подвала или цокольного этажа.

Если же вы проживаете в многоквартирном доме, то водоотталкивающий слой предотвратит затопление соседей снизу при аварии водяных отопительных систем или водопровода.

Гидроизоляция

Гидроизоляция может производиться при помощи рулонных (рубероид и его аналоги), либо обмазочных материалов (битумная или полимерная мастика). В первом случае гидроизоляция настилается на пол и крепится на клеевые растворы, произведённые на основе из битума.

Для большей надёжности укладка влагозащитного материала производится в 2 – 3 слоя, при этом стыки нижних слоёв не должны совпадать со стыками верхних.

Водоотталкивающие мастики наносятся на бетонную поверхность подобно краске – при помощи кистей или малярных валиков.

Армирование

Армирование бетона необходимо для предотвращения его растрескивания и разрушения в ходе эксплуатации.

В данном случае в качестве армирующего материала можно использовать кладочную сетку, либо изготовить каркас самому из металлической проволоки или прутков стекловолоконной арматуры.

Разметка полов

Нанеся разметку, расположите маячки вдоль комнаты

Следующим шагом следует произвести горизонтальную разметку. Для этого нам понадобится обычный строительный, лазерный или водяной уровень.

С его помощью находим самую высокую точку нашего помещения, и от неё производим установку маячков – металлических или деревянных направляющих, отмечающих уровень горизонта.

Маячки должны располагаться параллельными рядами, начиная от дальней стены. Ширина между маячками не должна превышать 1 – 1,2 м: так можно будет добиться более точного выравнивания поверхности. Для установки маячков на необходимом уровне используют клинья или подложки из любых прочных материалов – кусков керамической плитки, небольшие камни и т.п.

Заливка первого слоя стяжки

Начинайте заливку стяжки от дальней стены

Стяжка тёплого пола производится на прочном основании – бетонном перекрытии или гравийной подушке земляного основания. Бетонная заливка на деревянных полах не рекомендуется из-за её большой массы, резко увеличивающей нагрузку на деревянные конструкции.

Заливку следует начинать с самой дальней от двери стены. Заполняем приготовленным цементным раствором первую полосу, идущую вдоль стены. Далее, при помощи правила выравниваем заливку по уровню маячков, добавляя или убирая бетон в нужных местах. Таким образом, производим заполнение раствором всех отсеков и оставляем стяжку высыхать.

Спустя некоторое время, когда стяжка слегка подсохнет, удаляем маячки. Через 2-3 дня слой бетона достаточно затвердеет, чтобы можно было начать укладку тёплых полов.

Монтировать напольный обогрев следует в чётком соответствии с инструкцией, прилагаемой к ним. О том, как заливать стяжку по маякам, смотрите в этом видео:

После установки нагревательных элементов и проверки их работы, производим заливку верхнего слоя стяжки. Заливка бетона на тёплый пол производится по той же технологии, что и бетонирования основания под них.

Поверх кабелей или труб укладывается армирующая сетка и производится установка горизонтальных маячков. Если в качестве материала для заливки используются самовыравнивающиеся наливные полы, можно будет обойтись и без установки маячков.

После полной заливки и выравнивания полов, бетон оставляют застывать. Время полного застывания бетонной стяжки до максимального набора крепости составляет порядка 4 недель. Но для более быстрого высыхания полов можно, начиная со 2-й недели, включать на малую мощность систему напольного обогрева, каждый день повышая температуру на несколько градусов.

После того, как стяжка полностью освободится от излишков влаги, можно будет приступать к монтажу на тёплый пол декоративного финишного покрытия.

Содержание:

Все эти варианты самостоятельного приготовления смеси для заливки потребуют одинакового количества воды на каждый метр кубический раствора. Ее понадобиться около 210-230 литров.

Калькуляторы от wpcalc.com

Нюансы монтажа

При устройстве стяжки теплого водяного пола следует помнить о том, что здесь есть определенные тонкости, которые должны быть известны до начала проведения работ. Плотность используемого раствора очень высокая, за счет чего получается надежная конструкция, способная выдерживать внешние механические воздействия.

Раствор может использовать и для обустройства маяков по поверхности основания в виде конусов. Укладка маяков должна производиться по прямой линии и при четком следовании строительному уровню. По данным маякам производиться укладка направляющих профилей, выполненных из стали. Все это позволит ровно и качественно произвести заливку будущей стяжки.

Заливка бетона осуществляется по выставленным маякам, по нижнему краю профилей, которые в последующем удаляются. Все возможные участки с поверхностным повреждением пола должны быть заделаны бетонным раствором.

Нельзя забывать про демпферную ленту, служащую компенсатором теплового расширения выполненной стяжки. Она чаще всего производится из вспененного полиэтилена. Все последующие работы должны производиться исключительно после полного высыхания раствора.

В зависимости от состава, будут различаться и временные рамки проведения работ. Твердение смеси с меньшим количеством воды будет осуществляться значительно быстрее.

Могут быть случаи получения не совсем ровной поверхности, чтобы произвести настил таких напольных покрытий, как ковролин или линолеум. В таком случае прибегают к дополнительному выравниванию при помощи нивелировочных составов. Слой получается незначительный и не влияет на разность расстояния от пола до потолка в помещении. Максимальная толщина самовыравнивающейся заливки доходит до 5-7 мм. Именно этот показатель и не должны превосходить перепады высот.

Когда устраивается стяжка для теплого пола пропорции должны соблюдаться в обязательном порядке. Именно это позволит получить желаемый результат в виде прочного и теплого основания.

Стоимость

Цена будет зависеть от того, выполняются работы самостоятельно или с привлечением специалистов. Обычно бригады строителей при устройстве стяжки над теплым водяным полом берут порядка 300 рублей за каждый метр квадратный. Что касается непосредственно смесей для приготовления раствора, то их стоимость будет отличаться в зависимости от производителя и основных составляющих.

Наибольшую популярность имеют смеси марок «Ivsil», «Perfekta», «Litokol», «Dauer». Стоимость может варьироваться от 180 до 500 рублей за стандартную упаковку весом 25 кг. Очень важно при покупке смеси для стяжки теплого пола знать, какая лучше проявит себя в работе. Самостоятельно без опыта вряд ли кто что расскажет по этому поводу. Следовательно, советчиком в таком вопросе будут опытные специалисты.

Видео:

Видео:

Видео:

Видео:

Видео:

Расположение труб под напольным покрытием для обогрева помещений требует создания над ними ровной, крепкой к механическому воздействию поверхности. В этих целях можно воспользоваться цементным раствором (стяжка пола), или ГВЛ с ДСП — технология не предусматривает заливки отопления бетоном.

Какие виды стяжек подходят к водяному теплому полу

Для создания основания под напольное покрытие, трубы отопления заливаются цементным раствором — стяжкой. Последняя бывает:

• сухая;
• полусухая;
• мокрая.

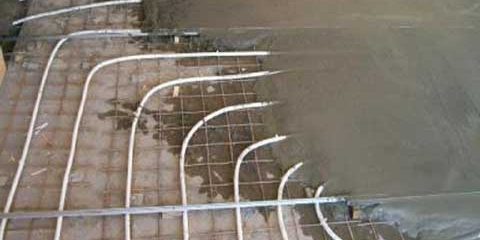

Водяной теплый пол.

Стяжка мокрого типа заливается цементным раствором с добавлением песка. Это наиболее простой и легкий способ закрыть трубы отопления, не требующий определенных навыков от исполнителя и специального оборудования. Раствор можно замешать в большой емкости перфоратором, не прибегая к бетономешалке.

При финансовом достатке можно купить не компоненты смеси, а готовый к употреблению сухой раствор, где уже соблюдена пропорция между добавками, песком и цементом — достаточно налить воды и размешать. Еще один плюс такой стяжки в том, что она самая тонкая и, следовательно, меньше крадет объем помещения.

Состав твердых компонентов полусухой стяжки аналогичен мокрой стяжке (цемент, песок из карьера, фибра и пластификатор). Отличие в количестве воды — всего 1/3 от объема смеси.

Укладывать полусухую стяжку самостоятельно довольно сложно. Нужна в обязательном порядке бетономешалка (вручную размешать затруднительно, а то и невозможно) и виброплита. Проблемы с оборудованием можно решить — взять в аренду, но без опыта работы с вибратором можно испортить проделанную работу.

Смесь придется покупать в готовом виде — трудно угадать с количеством пластификатора.

Вывод: от полусухой стяжки пола лучше отказаться, если планируется выполнять работы своими руками.

Сухая стяжка выполняется из сыпучих материалов (керамзит). После выравнивания засыпки, на нее настилаются листы фанеры, гипсоволоконных плит или ДСП под финишную отделку пола. Все материалы доступны по цене. Их можно найти в любом крупном строительном магазине. Простая технология позволяет выполнять работы самостоятельно.

У этого способа выполнения стяжки два существенных минуса:

• Толстый слой стяжки — достигает 8-12 см. Поэтому в помещениях с низкими потолками засыпать отопление керамзитом не рекомендуется;
• Плохая проводимость тепла от труб к полу.

Сильные и слабые стороны каждого вида стяжки подробно рассмотрены в работах: «Преимущества и недостатки полусухой стяжки пола» и «Стяжка пола с фиброволокном».

Необходимая толщина стяжки под водяной теплый пол

Планируя работы по стяжке пола при монтаже водяного обогрева под половым покрытием, важно знать, какую толщину раствора заливать. Ведь от этого зависит КПД системы и срок ее службы.

При тонком слое экономится топливо, так как теплоотдача слоеного пирога (стяжка-напольное покрытие) — очень высокое, но прогрев будет полосами, неравномерным, из-за чего и бетон стяжки и пол быстро придут в негодность. Толстый слой забирает на себя значительную часть тепла, существенно снижая КПД котла. Итог — непомерно высокие затраты на топливо.

Если кто-то думает, что оптимальная толщина стяжки для водяного теплого пола напечатана в какой-либо таблице или инструкции, то сильно ошибается. Здесь как раз тот случай, когда конкретного ответа просто не существует — различные факторы диктуют свои параметры размеров стяжки. Среди них:

• вид основания пола: бетонное перекрытие, деревянный черновой пол, грунт в индивидуальном доме;
• требования к температурному режиму в обогреваемом помещении;
• высота потолков;
• наличие уклона у основания пола;
• толщина укладываемых труб;
• вид применяемых растворов;
• конфигурация помещения;
• роль стяжки.

Опираясь на перечисленные требования, специалисты выделяют 3 разновидности стяжки по толщине:

• минимальную — толщина около 2 см, заливается самовыравнивающимися смесями без армирования;
• оптимальную (среднюю) — толщина 5-7 см;
• максимальную — до 17 см.

Рассмотрим более подробно, когда какая стяжка заливается.

Минимальная

В соответствии со СНиП, минимально возможная толщина заливки труб водяного отопления:

• 20 мм для смесей с самовыравнивающимся слоем;
• 30 мм с армирующей сеткой под трубами;
• 40 мм для бетонных растворов без армирующих элементов.

Толщину стяжки в 20 мм можно получить только при одном варианте: диаметре труб отопления 16 мм, использовании для заливки стяжки готовых быстросохнущих смесей, прячущих трубопровод, и кафельной плитки на полу. Исключение из комбинации любого из элементов приводит к быстрому разрушению и стяжки, и пола.

Минимальная толщина стяжки.

При использовании цементных растворов не все так просто. Минимальный слой стяжки (4 см) можно получить только на идеально ровной поверхности основания пола и минимальном диаметре труб. Любые перепады высот добавляют по несколько дополнительных сантиметров. Увеличение сечения труб также вносит свою лепту в увеличение толщины заливки. Например, при уклоне основания пола на 1 см и трубах диаметром 25 мм, толщина стяжки будет 7-8 см.

Если укладывается полусухая стяжка на теплый водяной пол, то ее минимальная толщина 5 см при выполненной черновой стяжке пола и диаметре труб 16 мм.

Максимальная

О таком показателе, как максимальная толщина стяжки, СНиП ничего не говорит — просто нет данных. На практике к ней прибегают только в двух случаях:

• сильно завалено основание пола;
• стяжка выполняет функцию фундамента (основной принцип строительства индивидуальных домов в Германии).

В первом случае лучше вначале выровнять основание пола, а затем монтировать и заливать трубы отопления, что позволит более эффективно отапливать помещение. Во втором случае заливка стяжки на теплый водяной пол не должна превышать 17 см — более толстый слой заливать бессмысленно. В России максимальный размер стяжки заливают в гараже и на проблемных грунтах при строительстве частного дома.

Оптимальная

Средний (оптимальный) размер заливки стяжки составляет 45-70 мм. Использование фиброволокна (об этом материале можно прочитать в статье «Стяжка пола с фиброволокном») позволяет получить прочное покрытие труб, выдерживающее значительные нагрузки, динамического и статического характера. В таких случаях высота стяжки над водяным теплым полом может быть всего 25-30 мм. При использовании армирующей сетки или прутков общая толщина стяжки должна быть в пределах 6-7 см.

Оптимальная толщина стяжки.

Стяжка пола под водяное отопление

Установку полов с водяным подогревом можно выполнить самостоятельно — процесс простой, но очень трудоемкий и требующий ответственности, т.к. малейшее нарушение технологии может довольно быстро сказаться. До начала работ придется серьезно закупиться.

Читайте также:  Преимущества и недостатки полусухой стяжки пола

Материалы

Для работы требуется купить:

• водяные трубы (полиэтиленовые, медные или металлокерамические) с внутренним диаметром от 16 до 25 мм, при этом необходимо иметь ввиду, что соединение (сращивание) труб внутри одного контура категорически запрещается — срок службы фитингов меньше срока эксплуатации труб;

Металлопластиковая труба.

• коллектор — необходимо заранее посчитать количество контуров (число выходов), что позволит купить коллектор вместе с навесным шкафчиком;
• теплоизоляционные плиты из пенополистирола, желательно с разметкой для труб;
• пленка из полиэтилена для двух слоев гидроизоляции, а так же укрывания готовой стяжки;
• фитинги для подсоединения труб к коллектору;
• армирующая стекловолоконная сетка с ячейками 3х3 или 4х4 мм;
• крепеж для фиксации труб (хомуты);
• демпферная лента;
• цемент М 400 (желательно покупать М 500, так как через 6 месяцев после производства он становится М 400, что присуще всем видам и маркам портландцемента);
• песок с фракцией до 0,8 мм;
• профиль для маяков;
• фибра (волокна стекловолокна);
• пластификаторы (заменит жидкое мыло).

Инструменты

В процессе работы нужны:

• емкость для раствора (корыто, бак);
• перфоратор с миксером или совковая лопата;
• болгарка или ножовка по металлу для обрезания профиля маяков;
• гидроуровень;
• нивелир;
• правило;
• нож со съемным лезвием;
• отбивочный шнур;
• рулетка;
• угольник;
• строительный степлер или клей ПВА — необходимы для крепления амортизирующей ленты по всем стенам помещения;
• пассатижи;
• ведро;
• кельма.

Технология заливки мокрой стяжки

Все операции по устройству водяного подогрева пола следует выполнять строго по инструкции. Малейший отход от нее ведет появлению риска выхода из строя теплого пола с жидким теплоносителем.

Поврежденные внутри стяжки трубы.

1. Основание пола очищается от мусора и пыли, при необходимости ремонтируется (подробно процесс подготовки основания под стяжку рассмотрен в работе «Подготовка пола к заливке стяжки»).

2. Выполняются гидроизоляционные работы. Для этого на бетонное перекрытие настилается полиэтиленовая пленка внахлест (перекрывается 12-20 см) с заходом на поверхность стен на 11-15 см.

3. По периметру стен строительным степлером или клеем ПВА крепится демпферная лента. Более раннее крепление позволяет нанести линию стяжки на нее, а не на стену, т.к. в противном случае демпфер скроет под собой отбитую линию.

Демпферная лента крепится по периметру помещения.

4. Определяется наличие уклона основания пола, и рассчитывается толщина стяжки. Для этого на высоте 140-160 см от пола на стене, отбивается линия горизонта. После этого рулеткой проводятся промеры расстояния от пола до нанесенной на стены линии. Отмечается самая высокая точка на основании пола.

Рассчитывается толщина слоеного пирога от основания пола до верха стяжки (теплозащита + армирующая сетка + наружный диаметр труб + стяжка над трубами, равная 25 мм с фиброволокном в растворе и 30 мм без добавок волокон фибры). От самой высокой точки перекрытия вверх, в сторону линии горизонта, отмеряется толщина всей конструкции. Подробно процесс определения линии стяжки рассмотрен в работе «Как проверить уровень пола в квартире самому?».

Схема определения линии стяжки.

5. Укладывается теплоизоляционный материал, например, плиты пенополистирола — операция позволяет избежать потерь тепла, уходящего вниз, в подвал или нижний этаж коттеджа.

Укладка пенополистирола.

6. По верху утеплителя расстилается армирующая сетка.

7. Раскладываются трубы змейкой или спиралью на расстоянии 12-36 см друг от друга (чем меньше внутренний диаметр, тем ближе они должны лежать). Расстояние от стены — 50 мм.

Армирующая сетка и уложенные трубы теплого пола.

8. С помощью хомутов трубы фиксируются — соединяются с армирующей сеткой.

Трубы крепятся хомутами.

9. На растворные кучки устанавливаются профили маяков. Методику их монтажа можно посмотреть в работе «Как выставить маяки для стяжки пола?».

Фиксация маяка раствором.Маяки по верху водяных труб.

10. Готовится раствор. Рецептура простая: на 3 части песка берется 1 часть цемента, добавляется маленькими порциями фиброволокно (900 г на 1 м³ раствора). После каждого добавления фибры в смесь, она перемешивается. Если ввести всю долю фиброволокна сразу, не получится ее размешать — собьется в ежистые комочки. После этого добавляется вода и пластификаторы. Оптимальное количество воды равно объему цемента. Например, на 6 ведер портландцемента необходимо 6 ведер воды.

Пластификатор для стяжки теплого пола.Замешивание раствора.

11. Заливается стяжка. Работы можно выполнять в два этапа или один этап. Существенной разницы в качестве стяжки нет. Выбор за исполнителем — как удобнее работать, так и нужно заливать. Единственное отличие — при заливке в два слоя продолжительность работ увеличивается на 12-15 дней.

К сведению: в статье «Стяжка пола с фиброволокном» можно более подробно ознакомиться с нюансами мокрой стяжки.

12. В течение 10-14 дней поверхность стяжки поливается водой и закрывается полиэтиленовой пленкой.

Смачивание стяжки водой.Пленка для стяжки.

13. После схватывания цемента, профили маяков удаляются с помощью пассатижей. Следы от маяков заделываются цементным раствором.

Удаление маяка из стяжки.

14. Обрезается демпферная лента.

Обрезание демпферной ленты.

После набора прочности стяжкой (не менее 28 дней), работы можно продолжить.

Схема монтажа водяного теплого пола.

Как сделать подготовку под теплый пол в деревянном доме

Устройство в деревянном доме водяного отопления под полом может выполняться с помощью стяжки и без нее. Стяжку заливают если уложено железобетонное перекрытие пола или пол укладывается на грунт, подсыпанный керамзитом. Если выполнен черновой пол, прибегают к полистирольным матам или к деревянным, реечным или модульным конструкциям.

Читайте также:  Какие натяжные потолки лучше – глянцевые или матовые?

Можно ли сделать водяной подогрев пола без стяжки

При монтаже водяного подогрева пола не всегда можно залить стяжку:

• деревянное перекрытие не выдержит вес бетона в стяжке;
• низкие потолки в квартире;
• отсутствуют навыки приготовления раствора и заливки стяжки;
• работы необходимо выполнить в кратчайшие сроки.

Решает проблемы водяной подогрев пола без заливки стяжки.

Плюсы. Водяной теплый пол без стяжки позволяет:

• выполнить все работы собственноручно — технология простая и понятная;
• снизить нагрузку на основание пола — 1 м² бетона весит в среднем 200-300 кг (чем толще, тем больше весит), конструкция водяного подогрева пола без стяжки всего 20-35 кг/м²;
• уменьшить высоту помещения на 60-80 мм, а не на 120-170 мм по сравнению с сухой стяжкой;
• без проведения звукоизоляционных работ позволяет значительно снизить уровень проникновения различного вида шумов в жилые помещения;
• сократить время монтажа отопления и настила напольного покрытия до нескольких дней;
• укладывать трубы на бетонный и старый деревянный пол;
• снизить затраты на устройство водяного «теплого пола».

Есть у такого решения и минусы:

• при отключении системы отопления помещение быстро охлаждается, в то время как стяжка служит своеобразным конденсатором тепла, которое отдает помещению в течение длительного времени;
• незначительные колебания влажности способны вызвать деформацию всей конструкции, что требует проведения хорошей гидроизоляции.

Укладка водяного теплого пола на полистирольные плиты

Одним из вариантов замены стяжки выступают плиты из полистирола. Выпускаются в виде матов толщиной 30 мм, шириной 0,3 м, длиной 1,0 м с выступами в виде бобышек или пазами, между которыми и укладываются трубы.

Монтаж труб на полистирольные маты предусматривает:

• Проверку степени перепада высоты у основания пола. Показатель не должен превышать 2 мм на каждые 2 м². Если значения превышены, необходимо самовыравнивающейся смесью выполнить стяжку толщиной до 1 см;
• Очистку поверхности чернового пола от мусора и пыли;
• Проведение гидроизоляционных работ — полиэтиленовую пленку толщиной 0,2 мм укладывают внахлест на черновой пол с заходом на стены. Соединительные швы заклеиваются строительным скотчем;
• Крепление по периметру стен строительным степлером или клеем демпферной ленты — возмещает расширение стяжки под воздействием перепада температуры и влажности;
• Укладку матов вплотную к стенам;
• Фиксацию плит клеем;
• Проведение разметки для труб. При этом необходимо соблюдать несколько правил: для двух смежных комнат независимо от их площади должны быть самостоятельные контуры; максимальная площадь, которую может покрыть один контур, равняется 40 м²; ширина между параллельными трубами должна составлять 20-30 см;
• Укладку труб между бобышками в соответствии с составленной схемой:

Укладка труб на полистирольные плиты.

Для сведения: при использовании полистирола без бобышек, некоторые мастера укладывают под трубы металлические пластины. Это тот вариант, когда «кашу маслом не испортишь».

• Проверку герметичности соединений труб и тепловых свойств пола в течение суток;
• Укладку по трубам вспененного полистирола или полиэтиленовой пленки. Для лучшей гидроизоляции пленка расстилается внахлест, с заходом на стены. Стыки клеятся скотчем;
• Укладку двух слоев ГВЛ, каждый толщиной 10 мм. У второго слоя стыки не должны совпадать с соединительными швами первого слоя. Между собой листы гипсоволоконных плит крепятся саморезами, при этом нельзя допускать повреждения пленки, на которой они лежат.
• Шпатлевание стыков под линолеум и ламинат (под плитку эта операция не выполняется).

Укладка обогревательных труб на деревянные конструкции

Деревянные системы используются в основном в домах, где уложен черновой фальшпол. Могут быть модульные и реечные. Модули можно купить в строительных магазинах и собрать дома по инструкции, приложенной к комплекту. Реечную систему можно сделать самостоятельно из ДСП или МДФ толщиной 20 мм. Технология включает следующие работы:

• Нарезаются рейки шириной 13 см;
• Основание пола подметается, а затем пылесосится;

Реечная система.

• Застилается полиэтиленовой пленкой внахлест с заходом на стены. Швы заклеиваются скотчем;
• Мелом прорисовывается трасса, по которой пройдут трубы;
• Поперек лаг раскладываются рейки и фиксируются саморезами. В местах поворота труб они закругляются;
• На рейки укладываются опорные металлические пластины, которые одновременно служат распределителями тепла — нагреваясь, они отводят тепло от труб и отдают его полу более равномерно. К рейкам пластины крепятся саморезами;
• Укладываются трубы (их фиксировать не нужно);
• Вся система закрывается вспененным полистиролом или полиэтиленовой пленкой.

Завершающие работы проводятся по тому же алгоритму, что и при укладке труб на плиты из полистирола.

Заключение

Стяжку можно выполнять в «мокром» виде, полусухом и сухом. Кроме этого, есть возможности монтажа отопления без стяжки вообще — на плиты из полистирола и деревянные конструкции.

Однако укладка теплого водяного пола в стяжку более эффективное решение по сравнению с технологией укладки на полистирольные маты и деревянные конструкции — монолит из бетона более равномерно распределяет тепло и становится конденсатором тепловой энергии, обеспечивая плавность работы отопления при отключениях котла.

Толщина слоя стяжки имеет диапазон от 2 см до 17 см, что определяется рядом факторов. При этом, чем тоньше слой бетона залит на трубы, тем выше КПД отопительной системы, что сказывается на затратах на топливо.

Видео по теме

Используемые источники:

• http://prestigpol.ru/styazhka-dlya-teplogo-pola/
• http://stroyres.net/stroitelnyie-rastvoryi/dlya-pola/teplogo.html
• http://dekormyhome.ru/remont-i-oformlenie/stiajka-dlia-teplogo-pola-svoimi-rykami-proporcii.html
• https://sdelalremont.ru/sostav-rastvora-dlya-styazhki-vodyanogo-teplogo-pola.html
• https://stroyguru.com/remont-kvartiry/pol/styazhka-dlya-teplogo-vodyanogo-pola/
