Изготовление и подключение печи для бани с теплообменником для воды

Хорошо известно, что без запаса горячей воды парилка в бане теряет свою привлекательность. Даже самый простой теплообменник в банной печи обеспечит вдоволь кипятка для обрызга каменки и помывки в душе. Но не все так просто, от того, насколько удачно выбрана конструкция водогрейного контура, насколько удачно расположен теплообменный аппарат в банной печи, зависит производительность и надежность нагрева. А еще комфорт и настроение посетителей бани. Не говоря уже о том, что нужно соблюдать элементарную санитарию. Поэтому нет смысла бегать с ведрами в соседнее помещение, когда есть более простое решение.

Печь для бани с теплообменником для воды

Греть кипяток для парилки можно самыми разными способами. Существует множество схем отбора тепла через стенку топки, или можно использовать внешний нагрев воды в отдельной печи.

В этой ситуации дополнительный теплообменник для печи оказывается наиболее оптимальным вариантом. Уже даже производители банных печей сообразили, что проще монтировать небольшой дополнительный контур в топку, чем усложнять и увеличивать габариты печной конструкции корпуса за счет приставных емкостей. Поэтому примерно 60% печей для бани выпускаются с теплообменником.

Популярность теплообменного способа объясняется тремя факторами:

• Компактность конструкции с теплообменником;
• Эффективный теплосъем и быстрый нагрев воды;
• Безопасность конструкции теплообменника.

Последний фактор, наверное, имеет решающее значение. Популярные ранее огромные столитровые баки, устанавливаемые на боковой или тыльной стенки печки, наполненные кипятком, всегда были небезопасными и часто приводили к термическим травмам. Кроме того, для того чтобы нагреть такую массу воды, приходилось регулярно отвлекаться на перемешивание водяного запаса или растапливать печь задолго до начала прогрева парилки.

Теплообменник для бани стал настолько популярным, что его стали изготавливать кустарным способом, использовать теплообменные аппараты от систем отопления котельной и специализированной техники, и даже устанавливать хитроумные устройства в чугунные и кирпичные печи.

Использование теплообменника для банной печи позволило существенно улучшить санитарные условия внутри парилки, и, что немаловажно, почти неограниченный нагрев воды дает возможность оборудовать полноценное моечное отделение. Теперь появилась возможность принимать душ практически без оглядки на запасы кипятка в парилке.

Принцип работы

Схема работы теплообменного аппарата была следующей. Внутри печи, обычно в топку или на выходной патрубок, устанавливается теплообменный контур. Чаще всего это медная или стальная трубка длиной 6-7 м или емкость из нержавейки.Для компактности труба может выполняться в виде змеевика, набора регистров или плоской спирали.

Вода поступает внутрь трубы из внешнего бака, обычно самотёком или под небольшим напором водяной башни. Скорость потока невелика, поэтому жидкость успевает прогреться до относительно высокой температуры в 90^оС.

Важно! Температуру и интенсивность нагрева можно легко регулировать с помощью крана, установленного на входе или на выходе из печи. Поэтому теплообменник, встроенный в банную печь, одинаково эффективно греет воду, как зимой, так и в летний период.

Гибкость и эффективность теплообменного аппарата привела к тому, что банная печь с вмонтированным теплообменником превратилась в основной источник горячей воды загородного или дачного отдыха. Мало того, в зимнее время печь с теплообменником может использоваться для отопления помещения.

Понятно, что в этом случае размеры топки и теплообменного контура должны быть минимум вдвое больше и изготавливаться из жаростойких материалов. Существуют также ограничения и по используемому топливу. В данном случае речь идет о теплообменнике для дровяной печи. Даже торфяной брикет, не говоря уже об угольном топливе, для рассматриваемых типов печей не используется.

Виды теплообменников

Конструкции теплообменных аппаратов не ограничиваются только традиционным змеевиком из медной трубы. Общее число моделей теплообменных агрегатов, по самым скромным оценкам, составляет не менее полутора десятков штук.

К наиболее популярным и востребованным видам печных теплообменников относят следующие конструкции:

• Трубчатые теплообменники, изготовленные из медной или стальной трубы в виде кольцевой или плоской змейки. Такие системы обладают самой высокой водогреющей эффективностью, они просты в изготовлении и установке на банную печь. К недостаткам конструкции можно отнести высокую чувствительность к перегреву;
• Коробчатые теплообменники изготавливают из жаростойкой листовой стали в виде тарельчатой емкости или прямоугольного бачка. В общем случае это просто емкость из жаростойкого материала, с приваренными патрубками для подключения, подвода и отвода воды;
• Каркасные теплообменники представляют собой достаточно сложную конструкцию из стальных труб, сваренных в виде набора из нескольких регистров. Конструктивно данный тип просто копирует устройство паровозного котла. Поэтому сама конструкция получается очень надежной и прочной, способной выдерживать длительный перегрев и высокое давление пара;
• Пакетные теплообменники изготавливают для банных печей специализированными предприятиями. Кустарным способом не изготавливаются. Обладают высокой эффективностью, но при этом склонны к прогоранию стенок даже при небольшом перегреве.

Если сравнивать приведеные конструкции, то все три модели, за исключением пакетного варианта, обладают достаточной эффективностью, чтобы греть воду в проточном состоянии. Скорость нагрева для обычного стандартного теплообменника, диаметром канала 10-20 мм, составляет 10 мл/^оС. При скорости движения воды 20-30 мм/с на выходе из печи вода успевает нагреться до 70-80^оС.

Преимущества и недостатки конструкций

Если делаешь теплообменный аппарат собственными руками, то наибольший интерес представляют собой виды и конструкции. Чаще всего проточную часть изготавливают из медной трубы диаметром 15-20 мм. Заготовку наматывают на деревянную болванку, на концы напрессовывают муфты или сгоны, с помощью которых можно подсоединить теплообменник к баку, питающему банную печь.

С тарельчатым или коробчатым теплообменником сложнее. Для изготовления собственными руками потребуется сварочный углекислотный полуавтомат или аргоновая сварка. По эффективности отбора тепла в банной печи тарелка теплообменника немного уступает змеевику, но обходится дешевле.

Регистровые теплообменники сваривают из труб на основе жаропрочной стали, по эффективности они несколько хуже тарельчатых, но зато прекрасно переносят перегрев. Даже если в банной печи остановилась подача воды, как правило, это не ведет к повреждению теплообменного контура. Данный тип теплообменника может изготавливаться также из медной трубы, КПД аппарата увеличивается в полтора-два раза, но при этом значительно уменьшается стойкость к перегреву.

Установка теплообменника на банную печь

Так как все перечисленные модели серьёзно отличаются между собой по способности противостоять перегреву, место для установки конкретной модели выбирается исходя из особенности устройства топки и материала, из которого изготовлен теплообменник.

Каркасные или регистровые системы, как правило, используются в кирпичных банных печах. Аппарат заделывается в верхнюю часть топки или в свод печи еще на этапе её постройки. При этом патрубки для подключения к баку выводят с тыльной или с боковых сторон печного корпуса.

Таким же способом устанавливаются плоские змеевики из меди и нержавейки. Они могут быть заделаны как в свод, так и в одну из вертикальных стенок топочной камеры в банной печи.

Витые медные змеевики традиционно устанавливают на верхний дымоход. Иногда змеевик располагают непосредственно под насадным центральным баком для горячей воды. В баке греется вода для обрызга каменки, а в медном теплообменнике нагревается вода для душа или моечного отделения.

Тарельчатые и коробчатые теплообменники устанавливается на одной из боковых стен в банной печи. Обычно их используют для стальных или чугунных печек. Для установки достаточно вырезать в стенке два отверстия. После чего на выходные патрубки одеваются распорные втулки, и теплообменник устанавливается внутри топки с помощью накидных гаек. Подобный тип теплообменника называют ещё сухим, так как вода при любых обстоятельствах не попадает внутрь топочной камеры.

Важно! Коробчатые и регистровые теплообменники устанавливают внутри банной печи так, чтобы уменьшить контакт поверхности металла с наиболее горячей частью фронта горения.

Теплообменник должен получать большую часть тепла внутри печи не за счет конвекции и обтекания раскаленными газами, а в виде инфракрасного излучения от стен и свода банной печи. Чтобы избежать перегрева, трубы теплообменного контура приходится экранировать листами из нержавеющей стали. В результате и ресурс повышается, и вода в теплообменнике нагревается более равномерно, без кипения и паровых фонтанов.

Схема подключения теплообменника для бани

Практически все модели теплообменных устройств работают по принципу самотека или естественной конвекции воды в полузамкнутой системе труб. Поэтому при разработке схемы установки аппарата отбора тепла необходимо придерживаться двух правил:

• Входной и выходной патрубки теплообменника должны располагаться на разных уровнях, расстояние по вертикали между нижней и верхней точками подвода воды должно быть не менее 20-25 см. Нижний патрубок используется для подвода холодной воды, верхний — для отвода кипятка;
• Подключение к патрубкам греющего контура банной печи необходимо выполнять только с помощью гибких соединений, а соединительные муфты обязательно уплотнять теплостойким силиконом.

Речь идет не о гибких резиновых шлангах в металлической оплетке, они для этих целей не подходят, даже если на этикетке присутствует маркировка «для горячей воды» или что-то подобное.

Важно! Из-за сильного теплового излучения, идущего от стенок банной печи, резина стареет и перегорает за считанные недели.

Опытные пользователи рекомендуют выполнять подключение бака к теплообменнику в бане с помощью гибких газовых шлангов из нержавейки.

Как подключить теплообменник к банному баку

Классической схемой установки считается выносной бак для бани с теплообменником. Это означает, что емкость с горячей водой для душа и уборки помещения располагается либо на ближайшей стене, либо за пределами парилки, поближе к душевой кабинке.

Важно обеспечить определенный перепад высоты между выходом из теплообменника банной печи и донной частью емкости с водой. Обычно эта величина выбирается в пределах 50-70 см. Для коробчатых и регистровых схем, плоских змеевиков бак находится на уровне 120 см над уровнем пола. Это удобно, можно зачерпнуть горячей воды через верхний люк.

Другое дело, если змеевик теплообменника для бани установлен на трубу дымохода. В этом случае бак придется поднимать на высоту 180-200 см, поэтому в днище или на выходе из контура устанавливать бронзовый кран для горячей воды.

Трубопроводы, ведущие от теплообменного контура печи к баку, обычно располагают под уклоном. Холодная магистраль от нижнего патрубка подводится к питающему баку под прямым углом, это обеспечивает максимальную величину гидростатического напора в контуре. Отходящая магистраль устанавливается под углом 25-30^о. Делается это для отделения пузырей воздуха и пара, образовавшихся в потоке воды при нагреве.

На холодной магистрали обязательно делают колено и ставят сливной шаровый кран, с помощью которого можно легко слить воду из банного теплообменника.

Заключение

Теплообменник для банной печи давно уже стал неотъемлемым атрибутом настоящей парилки. Его без особых проблем можно сделать собственными руками, заказать у мастера или купить готовым, даже с установкой. Небольшие затраты на дооборудование банной печи сторицей окупятся более высоким уровнем бытовых условий, ведь не обязательно топить парилку, чтобы обеспечивать летом всю семью горячей водой.

Рубрики

Сделав правильный выбор отопительного оборудования, можно париться и мыться без покупки и установки бойлера. Надежный, современный, вместительный теплообменник для бани отлично справится с ролью нагревателя: он сможет поставлять в накопительный бак нужный объем горячей воды. В этой статье вы узнаете существующие сегодня варианты и особенности работы технического средства, практические достоинства и наиболее популярные модели.

Что это такое

Устройство служит для нагрева воды в бане. Его принцип работы основан на физических свойствах горячей воды, расширяющейся и поднимающейся вверх, а холодная при этом остается внизу.

Обычно теплообменник небольшого размера, поэтому жидкость в нем быстро нагревается. К нему присоединяются две трубы – снизу и сверху. Таким образом, горячая по верхнему патрубку, замещаемая снизу холодной, поднимается в бак, который может находиться как в парилке, так и в смежном помещении, как правило – в мойке. При этом вода низкой температуры по нижней трубе постоянно без принудительной подачи добавляется в устройство для нагрева.

Варианты нагрева воды в бане от печи

Выделяют следующие модели:

1. Емкость самоварного типа – устанавливается на выходной патрубок дымохода. Нагрев происходит за счет тепла уходящих в трубу дымовых газов. К штуцеру на дне бака подсоединяется кран для разбора горячей воды. Если у вас нет помывочной, то данный вариант будет отличным решением для нагрева. Мы рекомендуем обратить внимание на следующие условия эксплуатации:

• использование бака самоварного типа допускается только с печами для бань;
• запрещается эксплуатировать пустой бак во время работы печи;
• если вы хотите получить «финскую сауну» данный вариант нагрева воды вам не подойдет, так как в случае долгого разогрева парной жидкость начнет кипеть, из-за чего образуется тяжелый пар.

•
•

•
•

2. Теплообменник самоварного типа (небольшого размера с возможностью подключения к баку), который можно расположить в любом месте. Удобен тем, что при его наличии, бак можно разместить в помывочной. Из очевидных преимуществ перед остальными вариантами – быстро нагревает воду.

•
•

•
•

5. Дымоход-конвектор со встроенным в него нагревателем.

Может быть:

• Вмонтирован в печь – при появлении накипи теряет КПД.
• Расположен возле дымохода (на нем) – медленнее обеспечивает нагрев до необходимой температуры, зато на его внутренней поверхности ничего не оседает, к нему имеется легкий доступ, и его ремонт не составляет труда.

Выбор зависит от пользователя: чему отдать предпочтение, производительности или комфорту в обслуживании, экономии полезной площади или топлива.

Различие по видам

Простейшие конструкции теплообменников представляют собой змеевики с выведенными из резервуара концами: один забирает жидкость комнатной температуры, другой – выпускает уже горячую.

Более сложные являются системой, состоящей из двух металлических резервуаров с антикоррозионными свойствами – цилиндрической и прямоугольной формы с соединительными трубами.

По месту расположения бака с водой

Выделяют два способа:

1. На этой фотографии представлен вариант монтажа теплообменника в парной, а бака в помывочной.

Второй вариант – это монтаж теплообменника с баком внутри парной.</li></ol>

Преимущества установки теплообменника в парной

• высокая скорость нагрева воды;
• экономия свободного пространства парной;
• широта вариантов установки бака – в парилке или в душевой.

Особенности установки и работы теплообменника

Устанавливается между топкой и конвектором:

• встраивается в печь;
• крепится на дымоход;
• или встраивается в него.

Производительности устройства емкостью в 5 л хватит для быстрого наполнения горячей водой 120-литрового бака. Пользоваться просто – достаточно организовать своевременную подачу жидкости (бесперебойность можно обеспечить использованием циркуляционного насоса) и «кормить» топку дровами.

При монтаже теплообменника (рекуператора) для бани необходимо учесть следующие моменты:

• суммарная протяженность труб для подачи воды должна укладывается в 3 м, что минимизирует теплопотери;
• при диаметре соединительных труб в 1 дюйм, допускается не применять циркуляционный насос.

Чем дольше эксплуатируется теплообменник, тем более оправданной с экономической точки зрения оказывается установка.

Правила установки теплообменника на банную печь

Необходимо руководствоваться следующими правилами:

• Теплообменник обязан потреблять не более 10% от общей энергии, производимой печью, тогда последняя будет функционировать с хорошим КПД.
• Трубы нужно прокладывать так, чтобы вода шла самотеком, то есть под 250-градусным уклоном на прямой подаче и 30-градусным – на обратной.
• Важно заложить запас мощности на остывание после прогорания топлива.
• Требуется обеспечить достаточный объем воды для каждой отдельной модели, ведь если ее будет слишком мало, она быстро закипит, что чревато образованием отложений на стенках и возникновением пожароопасной ситуации, а если чересчур много, придется долго ждать, прежде чем принять душ.

Как подключить теплообменник, если бак находится в парной:

• Вход в бак горячей воды должен быть как min на 5 см выше, чем верхний штуцер регистра. Это нужно для лучшей циркуляции.
• Верхний регистр от 1,4-1,5 м от пола, это при том что подиум под печь составляет 15 см. Низ бака в парной должен быть не ниже 1,5 м, а лучше выше.
• Если бак высотой 0,5 м, то тогда мы имеем в сумме установку 2,0 м. Значит до потолка еще полметра. И тут возникает вопрос: как заливать жидкость. Если есть водопровод, то вода будет поступать без проблем.

Второй вариант подключения: бак ставим ниже, а штуцер для подводящего контура ставим сбоку. Но есть нюанс, если уровень воды будет ниже верхнего штуцера, циркулирования не будет. В теплообменнике она будет стоять и периодически доходить до кипения, а в баке она так и будет прохладной.

Если требуется разместить бак в помывочной, следует соблюдать те же принципы, что и при его расположении в парной.

Чем и как соединять внешний бак с теплообменником

Помните, что элементы, контактирующие с печкой, накаляются, температура их поверхности превышает 100 0С. Поэтому патрубки должны быть из нержавейки (чугун не подойдет, так как он подвержен коррозии). А вот обычные трубы допускаются из металлопластика, их даже можно заменить гибкими шлангами. Главное, чтобы диаметр был 1 дюйм или 3/4, иначе циркуляция будет плохой.

Уплотнители используйте из тангита, прокладки для фитингов – из паронита. Не стесняйтесь заменять заводские элементы нестандартными, но выполненными из термостойкого материала. Не забудьте о сливном кране – он просто необходим, чтобы законсервировать систему на сезон холодов или для быстрого удаления застоявшейся жидкости. В обратном случае, во время морозов оставшаяся вода замерзнет и разорвет трубы.

Обзор печей с теплообменником

Существуют встраиваемые модели теплообменников. Ниже мы рассмотрим популярные из них.

Банная печь с бойлером

Начнем с того, насколько такое решение обосновано с экономической точки зрения. Монтаж данного устройства повышает КПД используемого оборудования. С ним отработанные газы не просто бесполезно улетают в атмосферу, но и попутно нагревает воду, которую затем можно использовать для купания или других бытовых нужд. Поэтому он многократно оправдывает факт своей установки в долгосрочной перспективе.

Везувий Скиф 16 ВЧТ

Мощная и скоростная, с право- или левосторонним расположением нагревателя воды, оборудованная сеткой. Может похвастать стальной топкой с толстыми стенками (8 мм), благодаря которым не боится даже постоянного воздействия высоких температур.

Торнадо 20М2

Производительная, тяжелая (125 кг). Оснащена чугунной дверцей, встроенным теплообменником и вместительным боковым кожухом, рассчитанным на 240 кг камней. Должна устанавливаться на усиленный фундамент. Зато и КПД впечатляющее.

Harvia 20 SL Boiler

Каменка от финского производителя, весящая 75 кг, с 40 кг камней. Современная, с рекуператором в виде бака, с выносной конструкцией и вмонтированным конденсатором, рассчитана на парилку площадью до 20 м³. Обладает устойчивыми ножками и нержавеющей рамкой, отличается плавными формами и привлекательным дизайном.

Установка и подключение теплообменника и бака в бане

• Найдите подходящее место для монтажа выносного резервуара. Если все детали конструкции располагаются в одном помещении, его чаще всего вешают на ближайшую к нагревательному агрегату стену, выше рекуператора на 200-300 мм.
• Закрепите дюбелями деревянные плашки – это те направляющие, на которые вы навесите бак. Это нужно, чтобы емкость не прикасалась своей горячей поверхностью к элементам интерьера.
• Укрепите сборку кронштейнами – для большей надежности.
• Оснастите выносной бак 4 патрубками, после чего, используя фитинги, два первых соедините с соответствующими у бака (для прямой и обратной подачи воды), третий закройте клапаном, к четвертому подключите душ (кран).
• Установите (в нижней точке) вентиль на реверсной линии – для слива воды.
• Подключите все элементы и проверьте систему на отсутствие протечек.

Что нужно знать об эксплуатации

Если вы ознакомились с инструкцией, купили теплообменник в баню, убедитесь, что выполняются следующие условия:

• Крепежные соединения должны быть подвижными – это поможет минимизировать деформацию узлов рекуператора под влиянием высоких температур.
• Уплотнители обязаны быть изготовлены из термостойких материалов.
• Емкость выносного резервуара выбирается из такого расчета, чтобы он вмещал объем воды, нагреваемый за 2 часа.
• Важно, чтобы соблюдалась полная совместимость с отопительным агрегатом.
• Устройство должно потреблять не более 10% энергии, вырабатываемой печью.

Безопасность при эксплуатации

Чтобы предупредить возникновение аварийных ситуаций, соблюдайте следующие меры предосторожности:

• не крепите трубы непосредственно к стенам;
• следите, чтобы в баке всегда хватало воды, иначе быстро столкнетесь с проблемой накипи или даже с пожароопасной ситуацией;
• постоянно проверяйте работу аппарата и бейте тревогу при ее резком нарушении;
• используйте только термостойкие прокладки и регулярно обращайте внимание на то, в каком они состоянии.

Простейшие теплообменники

Для облегчения выбора агрегата предлагаем вам ознакомиться со следующими вариантами.

Змеевик для печей

Простейший вариант теплообменника – труба (из алюминия, меди или другого пластичного и антикоррозионного металла), загнутая в спираль или, реже, иной формы. Носитель по нему эффективно движется самотеком, если общая его длина менее 3 м. Нагревается за счет раскаленного воздуха, а не контакта с огнем. На концах такой конструкции производят резьбу (наружную) – для фитингового соединения с баком.

Располагать змеевик можно как прямо в топке, внутри, так и вне ее. Форма его бывает самой разной, начиная от простейших U-образных подков, продолжая уже упомянутыми спиралями с различным количеством витков и заканчивая сложными сварными регистрами. Последние делают ради повышения надежности и уменьшения энергопотерь, но так как они получаются крупногабаритными, то их, как правило, ставят в просторные каменки.

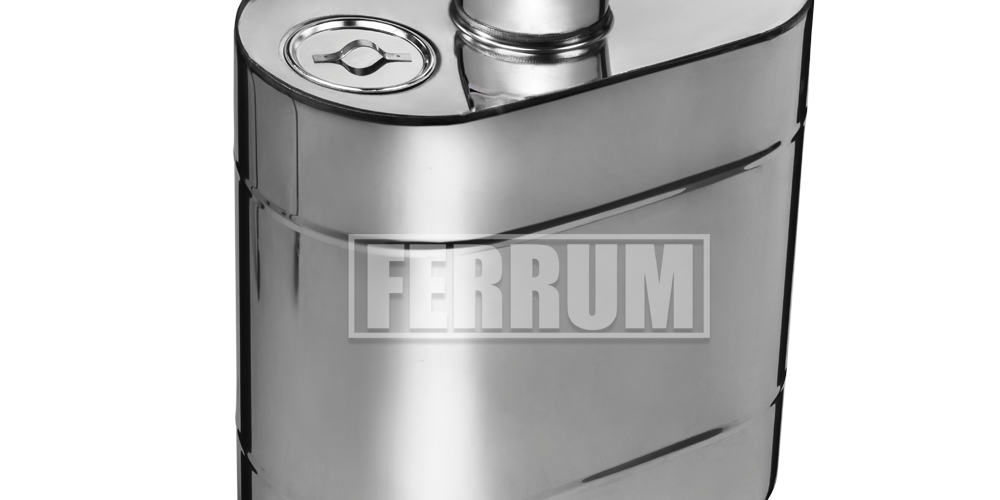

Прямоугольный бак на трубе

Это еще один тип – уже не внутренняя цилиндрическая емкость, а конструкция, состоящая из воздухонепроницаемого корпуса, выполненного из нержавеющей стали.

Принцип действия остается таким же – нагреваемая жидкость поднимается в резервуар, охлажденная идет обратно. В реализации для него подойдет дымоход диаметром Ф115мм (без применения переходника) или 110мм (с использованием), а попадание отработанного пара в комнату почти исключено. Правда, система должна быть герметичной, важно своевременно пополнять конструкцию водой.

Рекомендации опытных мастеров

Вот еще несколько советов, подсказывающих, как установить теплообменник в бане максимально рационально:

• Если не планируете использовать циркуляционный насос, делайте трубопровод под уклоном в 50, чтобы жидкость смещалась за счет самотека.
• Не берите слишком большой бак и/или не заливайте в него чересчур много воды, она ведь просто не успеет дойти до комфортной температуры за нужное вам время.
• Уделяйте максимум внимания герметизации – при сборке не стесняйтесь по несколько раз проверить качество каждого соединения.

Выбирайте долговечные материалы и подходящую конструкцию, верно производите расчеты, строго следуйте инструкциям и рекомендациям. Грамотный мастер знает, как сделать и подключить теплообменник в бане, ведь правильная установка будет залогом безопасной эксплуатации оборудования, а значит и комфортного купания после парилки.

Напоследок видео о том, как устроена универсальная модель теплообменника:

  Стабилизатор тяги дымохода: что это, принцип работы

Популярные статьи Утепление потолка в бане изнутри: как и чем правильно утеплить своими руками Как устранить обратную тягу в дымоходе: причины возникновения в печи и что делать, чтобы избежать Нет тяги в печке дымохода: что делать, возможные причины и устранение Как правильно установить дымоход своими руками: все нюансы при монтаже дымовой трубы Монтаж потолочно-проходного узла (ППУ) дымохода: разделка печной трубы на потолке Монтаж дымохода в бане своими руками: пошаговое руководство как правильно установить трубу Что делать, если дымит печь в доме: возможные причины и руководство к действию Как правильно сделать вентиляцию в бане: схема и устройство для парной Дымоход для бани: как правильно выбрать, какую трубу лучше установить для банной печи Почему тухнет газовый котел: какие могут быть причины и что делать если отключается Устройство коаксиального дымохода для газового котла: что это такое и как правильно установить Как избавиться от конденсата в дымоходе: почему образуется и что делать, чтобы устранитьСодержимое:к работает теплообменник в банной печкеКроме прогрева парной до необходимой температуры, для комфортного посещения бани или сауны нужно большое количество горячей воды. Решают проблему разными способами: установкой бойлера или проточного водонагревателя.Судя по отзывам потребителей, наиболее экономичным и теплоэффективным решением считается теплообменник для банной печи. Устройство, в зависимости от конструкции, обеспечивает потребности в ГВС и позволяет полноценно обогреть смежные помещения: моечную и предбанник.

Как работает теплообменник, установленный в банную печь

Устройство печи с теплообменником настолько хорошо зарекомендовало себя, что появились различные варианты конструкции теплосъема, с различной степенью эффективности. Самые распространенные:Водяная рубашка, окружающая топочную камеру, применяется крайне редко и встречается всего в 1-2 моделях печей заводского производства.Между тем, банные печи с теплообменником стали предметом дискуссий потребителей. Некоторые утверждают, что применение не практично, другие наоборот, указывают на удобство и комфорт во время эксплуатации.Что дает встроенное или самоварное устройство теплосъема?Принцип работы зависит от используемого устройства. Эффективность определяется несколькими параметрами:По своей конструкции, можно разделить все водогрейные устройства на встроенные и надстраиваемые (самоварного типа).

Встроенный теплообменник

Печи для бани с водяным контуром под отопление и нужды ГВС, стали появляться после того, как хорошие отзывы получили обычные водяные теплогенераторы. По своему устройству, печное оборудование с интегрированным водонагревательным контуром делится на несколько классов:

• Змеевик – простейшее устройство, используемое в классических твердотопливных котлах. Внутри конструкции располагается согнутая металлическая трубка. Форма разная и зависит от особенностей внутренней конструкции печи. Змеевик располагают так, чтобы пламя не воздействовало на него напрямую, а нагрев осуществлялся посредством дымовых газов.
• Плоский теплообменник – устройство более сложное по сравнению с предыдущим. Плоский теплообменник для банной печи, выглядит как две полых тарелки, соединенных между собой. По теплоэффективности, конструкция превосходит змеевик, используется в современных моделях печного оборудования.
• Встроенный бак – в печи изготавливается отдельная емкость, устанавливаемая сверху топочной камеры. Встроенный горизонтальный теплообменник быстро нагревается и сохраняет температуру, пока печь остается горячей.
• Водяная рубашка – представляет полость, окружающую всю топочную камеру и дымовые каналы. Конструкция часто используется при производстве твердотопливных котлов, но не получила широкого применения при изготовлении банных печек.

Принцип работы интегрированного теплообменника в банной печи заключается в следующем. Спираль или пластина разогреваются от дымовых газов, температура которых достигает 450-500°С. При нагреве возникает давление, заставляющее теплоноситель циркулировать в системе обогрева. В схемах, где используется бойлер косвенного нагрева, ГВС подогревается за счет тепла отопления.

Самоварного типа

Установка теплообменника на банную печь – бюджетное решение проблемы ГВС и отопления. Водогрейное устройство изготавливается двумя способами:

• Змеевик – на дымоходную трубу устанавливается змеевик из алюминия или меди. Для систем с естественной циркуляцией, вплоть до накопительной емкости или водораспределительных кранов, размеры змеевика не должны превышать 3 м. Оптимальные размеры теплообменника с принудительной циркуляцией, 5 м.
• Устройство теплообменника самоварного типа – специалисты сходятся во мнении, что именно такая конструкция оптимально подходит для бани. Горячая вода для душа готовится постепенно, предотвращается закипание жидкости.

Движение воды в теплообменнике самоварного типа происходит по естественным физическим законам. Нагретая жидкость поднимается вверх, в емкости создается давление.Оптимальный объем теплообменника самоварного типа выбирают так, чтобы вода достигала необходимой температуры, после 2-3 часов интенсивного горения. Конструкция оптимально подходит для обеспечения водоснабжения горячей водой.

Какой теплообменник выбрать для печи в баню

При выборе конструкции теплообменника, учитывают преимущества и недостатки каждого вида. На подбор подходящего устройства влияет целевое предназначение и необходимая производительность:

• Печь для бани со встроенным теплообменником – используется для одновременного обогрева и горячего водоснабжения. Печи длительного горения, работающие в режиме газогенерации, не могут обеспечить необходимую теплоотдачу при установке навесного бака. Причина этого в том, что дымовые газы имеют меньшую температуру нагрева.Если планируется установить печку длительного горения, альтернативы встроенному змеевику или пластинчатой конструкции, нет. Эффективное отопление в бане возможно только от печи с встроенным теплообменником.
• Печь для бани с водонагревателем самоварного типа – отличает высокая производительность горячей воды, но для отопления, бак, надеваемый на дымоход, не сильно подходит по техническим характеристикам.

Выбирая, что установить, встроенный теплообменник или самоварного типа, учитывают особенности их эксплуатации. Для одновременного отопления и обеспечения горячей воды, лучше подойдет змеевик, пластинчатый теплосъемник или водяная рубашка. Исключительно для ГВС, лучше установить водонагревательную емкость самоварного типа.

Как установить теплообменник в печь

Встроенный теплообменник – монтируют на заводе, барабанного типа – устанавливается на трубу дымохода. Баки изготавливают разного внутреннего диаметра, поэтому, монтаж не требует много усилий и проводится одновременно с выводом дымоходной трубы. Заводские емкости поставляются с вместимостью от 20 до 80 л.Сложность заключается в подключении батарей от печи. На корпусе расположены специальные отводы для подачи и обратки теплоносителя, к которым подсоединяются трубы системы отопления.Работы выполняют с соблюдением следующих рекомендаций:Использовать печь с встроенным теплообменником без воды, запрещается. Жидкость служит теплоотводящим элементом, охлаждающим контур. Без теплоносителя, всего после нескольких топок, наблюдается деформация и прогорание металла, после чего печь приходит в негодность.[media=https://www.youtube.com/watch?v=KNBmIRYBoxw][media=https://www.youtube.com/watch?v=EH2VBkigyXw]

Какие печи для бани лучше – с контуром или без

В традиционных банных печах не использовался теплообменник в обычном понимании этого слова. В каменках устанавливали встроенный бак с нижним или верхним подключением, предназначенный для нагрева воды. Позже, появился съемный теплообменник, устанавливаемый на дымоход.За определенный период эксплуатации, потребители смогли выделить слабые и сильные стороны печки с водогрейным контуром. Узнать о них можно, внимательно изучив отзывы о теплообменниках.В качестве недостатков выделяют:

• Шум в теплообменнике – спустя несколько месяцев после установки наблюдается гул во время растопки печи. Происходит это по причине зарастания змеевика. Сужение диаметра трубы приводит к быстрому нагреванию и закипанию теплоносителя, что и становится причиной шума.
• Требования, связанные с установкой – при естественной циркуляции теплоносителя, для нормальной работы печи потребуется, чтобы трубы в системе отопления были смонтированы со строгим соблюдением наклонов. Убрать воздушную пробку из труб достаточно сложно, придется при максимальном нагреве топить печку несколько часов подряд.

В зимний период, после каждого посещения и растопки печи, потребуется убрать воду из внутреннего теплообменника, что также доставляет неудобство.Банные печи с водяным контуром получили широкое применение в промышленных целях. Бытовые модели не получили широкого распространения, за исключением водонагревателей самоварного типа, устанавливаемых на трубу.Популярность моделей с встроенным контуром ограничивает то, что они не могут работать без теплоносителя. Отечественный покупатель отдает предпочтение традиционным печам и модификациям с водонагревательным баком, монтируемым на дымоход.</li>

Для чего нужен теплообменник?

Подавляющее большинство конструкций банных печей не способствует экономии древесного топлива. Это объясняется специфическими требованиями к ним, а именно:

• парная должна протапливаться за возможно короткое время до высокой температуры;
• печка не может занимать много места;
• наличие каменки – обязательно;
• режим работы отопителя – периодический.

Исходя из перечисленных требований, печи для бани конструируются таким образом, чтобы быстро достигать высокой температуры в топке и поддерживать ее в течение определенного промежутка времени. При этом много неиспользованного тепла попросту уходит в атмосферу через дымоходную трубу. Грех не пустить эту тепловую энергию на подогрев воды для помывки или даже отопления смежных с парилкой помещений.

Примечание. Исключением являются кирпичные колпаковые печи Кузнецова, предназначенные для бань. Продуманная конструкция позволяет существенно экономить дрова, печь долго держит тепло и к тому же обогревает соседние помещения. Существуют и модификации с применением водяного теплообменника.

Одно из самых простых решений – это использовать тепло, выделяемое при сжигании древесины. В настоящий момент на рынке предлагается множество моделей печей со встроенным змеевиком. Если же отопитель без водяного контура уже установлен и функционирует, ничто не мешает оборудовать его самодельным или заводским теплообменником. Тогда не придется тратиться на бойлер и потом платить за электроэнергию.

Принцип работы

По принципу действия устройства для подогрева воды делятся на 3 типа:

• змеевик, встраиваемый внутрь отопителя;
• наружный теплообменник в бане в виде прямоугольного бака, нагреваемого прямо от стенки печи;
• наружный водяной контур, отбирающий теплоту дымовых газов.

Примечание. Существуют модели, где в тело печи встроен не змеевик, а бак для воды из нержавейки. Их принципы действия аналогичны.

В первом случае теплообменник представляет собой змеевик из стальной трубы, встроенный прямо в топливник. Его располагают таким образом, чтобы труба не подвергалась прямому воздействию пламени, то есть, находилась вне зоны самой высокой температуры. Желательно, чтобы элемент стоял на пути отходящих продуктов сжигания топлива, тогда он не прогорит и прослужит достаточно долго. Встроенный змеевик для нагрева воды на выходе имеет патрубки для присоединения труб, ведущих к выносной накопительной емкости.

В подобных теплообменниках вода прогревается довольно быстро, но при этом назвать процесс эффективным никак нельзя. Ведь нагреватель отбирает тепло напрямую из топки, тем самым уменьшая мощность отопителя. Парная прогревается дольше, соответственно, дров уходит больше. Раскаленные дымовые газы как вылетали в трубу, так и продолжают беспрепятственно вылетать, КПД агрегата остается очень низким (не более 50%).

Примечание. Исключением из этого правила считаются кирпичные банные печи с теплообменником и несколькими ходами движения дымовых газов, обогревающие предбанник и моечную.

Наружный навесной бак из нержавеющей стали – это еще один вариант передачи печного тепла воде. Обычно он подвешивается к одной из боковых стенок топливника и нагревается за счет инфракрасного излучения от нее. Способ привлекает своей доступностью в реализации, но не очень удобен в эксплуатации. Помимо недостатка с прямолинейным отбором теплоты, описанным выше, подвесной бак вдобавок требует постоянного добавления холодной воды.

Устройства отбора теплоты у дымовых газов

Следует отметить, что даже самый простой водяной теплообменник на трубу резко повышает эффективность сжигания топлива до 60%. Фокус в том, что данное устройство никак не влияет на функционирование самой печки, не увеличивает время протапливания парной и расход дров. Главное достоинство таких теплообменников заключается в том, что они отбирают тепловую энергию продуктов сгорания, понижая их температуру.

Данный принцип работы теплообменника используют многие производители металлических банных печей, устанавливая бак для воды открытого типа прямо на дымоходную трубу. Этот вариант популярен ввиду своей доступности, но не очень удобен. Причина – все тот же долив воды по мере ее использования или испарения вследствие закипания.

Наконец, самый лучший со всех точек зрения вариант – банная печь с теплообменником на дымоходе в виде проточного нагревателя небольшой вместительности (от 5 до 10 л). К нему, как и ко встроенному в печь змеевику, через патрубки присоединяется система с выносным резервуаром – накопителем. Объем выносного бака составляет 60—120 л в зависимости от мощности отопительного агрегата. За время протапливания вода в емкости достигает необходимой температуры для помывки.

Кроме перечисленных, существуют и комбинированные модели, где печь для бани с теплообменником, встроенным в топку, имеет еще и бак на дымоходе. Причем эти элементы соединены между собой трубопроводами, то есть, в контуре нагрева задействован не один нагреватель, а целых два. Соответственно, такой вариант вобрал в себя все преимущества и недостатки разных модификаций. Опять же, данной печке все равно потребуется отдельная накопительная емкость поскольку вода в баке закипит достаточно быстро.

Установка теплообменника

Проще всего производится установка теплообменника в бане, когда он идет в комплекте с приобретаемой металлической печью. Надо лишь внимательно изучить инструкцию по эксплуатации и выполнить сборку в соответствии со схемой. Останется только осуществить подключение к системе, об этом будет сказано ниже. Иное дело – монтаж водяного контура в газоход или топку кирпичной печи. Тогда регистр надо изготовить заблаговременно из черной толстостенной трубы либо нержавейки, а затем встроить его в соответствии с проектом печи.

На просторах интернета часто можно прочесть рекомендацию о том, что площадь теплообменника, то бишь его поверхности, должна составлять 1 м2. Утверждение не совсем корректное, ведь печи бывают разные, а рассчитать данный показатель довольно сложно. В этом случае лучше изготовить змеевик по принципу аналогии. То есть, надо отыскать технические характеристики на изделие любого производителя такой же мощности, как у вас, и принять указанную площадь поверхности теплообмена.

Важно. Если изготовить контур с небольшой поверхностью обмена, то вода в нем будет постоянно закипать, что недопустимо. «Перебор» с размером, наоборот, чреват долгим разогревом, в результате к моменту помывки вода в баке останется прохладной.

Что же касается дымоходных теплообменников, действующих по принципу водяного экономайзера, то такой элемент можно как приобрести в готовом виде, так и сварить из двух труб разного диаметра. Помните, чем больше длина контура, тем эффективнее он будет обмениваться теплом с дымоходной трубой.

Немного о подключении

Устанавливая теплообменник в печь, надо усвоить, что она в первую очередь предназначена для протапливания парной, а подогрев воды – функция второстепенная. Управлять двумя процессами одновременно невозможно, парилка в приоритете, поэтому воде в баке или змеевике ничего не стоит закипеть. Значит, надо обеспечить хороший отбор тепла или достаточную накопительную емкость. По этой же причине не рекомендуется применять в подобных системах циркуляционные насосы, течение горячей среды должно быть естественным.

Имея теплообменник типа змеевика или экономайзера, надо поставить в баню выносной бак, подвесив его выше уровня печи и соединив трубами, как показано на схемах:

Для монтажа системы можно применять как металлические, так и полимерные трубы, исключая полиэтиленовые. Диаметры трубопроводов для самотечных сетей следует принять не менее размеров патрубков нагревателя, а лучше – на один типоразмер больше. При этом расстояние от бака до печи не должно превышать 3 м.

Заключение

Печи для бань с водяным контуром весьма популярны, потому часто на рынке можно подобрать не только готовые изделия в комплекте, но и специальные теплообменники, что легко встраиваются в отопитель. Также при желании есть возможность усовершенствовать схему подключения, присоединив к ней трубопровод подпитки холодной воды.

127928111 августа 2015

Приятно посетить благоустроенную баню, в которой не только качественно сложена каменка, обеспечивающая легкий пар, но и грамотно продуманы системы отопления и водоснабжения. Если в печи установлен теплообменник, то в моечной всегда будет теплая вода, а при условии подключенного к теплообменнику радиатора, даже в зимнюю стужу в бане будет максимально тепло и комфортно.

Печь для бани с теплообменником для воды

Виды теплообменников для банной печи

Конструктивно теплообменник может представлять собой змеевик либо бак с максимальным объемом 5 литров и двумя патрубками для подключения водяного бака/радиатора.

По способу крепления теплообменники делятся на два типа:

• внутренние. Такие изделия закрепляются на одной из боковых стенок печи либо монтируются на ее дне. Также возможет вариант установки водяной рубашки, которая буквально опоясывает топливную камеру с внутренней ее стороны либо размещена в пространстве между кожухом печи и стенками топливника;



  Теплообменник для печи

• внешние. Теплообменники этого типа фиксируются на дымовой трубе или прикрепляются к стенке печи.



  Внешний теплообменник на трубе

На заметку! Ни один тип рассматриваемых конструкций не имеет прямого контакта с открытым пламенем в печи.

Цены на разные виды теплообменников

теплообменник

Лучшими показателями теплосбережения отличаются теплообменники внутреннего типа. Вода в них будет нагреваться, пока полностью не остынет печь до последнего ее кирпича или камня.

Самый быстрый нагрев воды обеспечивают внутренние теплообменники и наружные, устанавливаемые на печную трубу. При этом первые изделия нередко предполагают необходимость внесения конструктивных изменений/дополнений в банную печь, а вторые нельзя назвать украшением помещения парной (широкий бак не лучшим образом вписывается в интерьер).

Пример внутреннего теплообменника из стали в кирпичной печи

Если сравнивать изделия по легкости монтажа, то пальму первенства занимают теплообменники, которые навешиваются на внешние стенки печи. Такие изделия отличаются продолжительным сроком службы, не портят внешнего вида печи, однако вода в них нагревается дольше, а остывает значительно быстрее.

Обратите внимание! Теплообменник можно приобрести отдельно, изготовить его самостоятельно, а также есть вариант покупки банной печи со встроенным водяным контуром.

Принцип работы печи с теплообменником

Банная печь с теплообменником

Теплообменники или водяные контуры независимо от своего месторасположения работают по единому принципу. Тепловая энергия непосредственно от печи передается водяной рубашке или регистру. Залитый в теплообменник теплоноситель начинает нагреваться; в баке или же вода имеет комнатную или ниже таковой температуру.

За счет этой температурной разности в контуре создается давление, которое способствует самотечной циркуляции теплоносителя. То есть, нагретая в теплообменнике вода поступает в выносной бак. Из бака горячая вода расходуется на гигиенические процедуры, после чего в емкость заливается холодная порция теплоносителя. Холодная вода в свою очередь переносится по трубам в теплообменник, где происходит ее нагрев.

Если система закрытого типа (то есть выносной бак работает как отопительный прибор), заливка воды производится строго до розжига печи, в противном случае из-за разницы температур может деформироваться и лопнуть металл теплообменника.

Циркуляция продолжается до тех пор, пока в печи поддерживается высокая температура.

Таким образом, при наличии в печи теплообменника отпадает необходимость в установке водонагревателя для душевой, а также обустройстве дополнительных источников тепла в помещениях.

Обратите внимание! В некоторых случаях самотечное движение воды затруднено или невозможно, тогда контур дополняют циркуляционным насосом. Система становится эффективной, но энергозависимой.

Расчеты мощности теплообменника

Объем теплообменника выбирают, исходя из объема самой печи, а также учитывая ее мощность.

При выборе теплообменника и прочих комплектующих, руководствуются следующими правилами:

• теплообменник отбирает тепло у банной печи. Слишком большой несоразмерный с печью теплообменник способен нерационально снизить эффективность последней, что приведет к увеличенному расходу топлива и ухудшению микроклимата в парной. Поэтому теплообменник не должен отбирать более 10% тепловой энергии у печи;



  Пример установки теплообменника в печь

• важно, чтобы вода в системе не закипала, нагревалась не слишком быстро и не очень медленно. Если использовать бак малого объема, то вода в системе закипит менее чем через два часа, наполнив помещение парной перенасыщенным паром, ухудшив оздоровительные характеристики банных процедур. В случае установки теплообменника слишком большого объема, вода в системе не закипит, но и нагреется не скоро, а значит, принять душ будет проблематично. Оптимальное время нагрева воды – 2 часа с момента розжига печи.

Теплообменник для печи

Теперь о площади теплообменника. Теплообменник должен обладать запасом мощности, чтобы после прекращения растопки печи, тепловой энергии хватало на поддержание температуры воды в системе. Естественно, что в процессе остывания, мощность банной печи падает очень быстро, это обуславливает необходимость запаса мощности теплообменника.

Рассмотрим пример. Для начала потребуется узнать, сколько киловатт энергии требуется на обогрев вашей бани. Предположим, что этот показатель составит 5-6 кВт. Тогда, с учетом запаса, следует выбрать теплообменник площадью 1 квадратный метр, обеспечивающий мощность до 10 кВт.

Пояснение. При расчете принимается пропорция 1 кв. м площади теплообменника = 10 кВт. Но чтобы предусмотреть теплопотери, это соотношение корректируют, обеспечивая запас энергии:

1 кв. м = 10 кВт – 3…4 кВт.

Таким образом можно поддерживать желаемую температуру в бане, единожды или дважды растапливая печь.

Изготовление теплообменника

Совет по изготовлению теплообменника

Изготовить теплообменник можно из листовой стали, труб, согнутых в виде змеевика или подковы, старого чугунного радиатора и даже полотенцесушителя.

Теплообменник из листовой стали

В случае использования листовой стали (толщина более 2,5 мм), производится раскрой, предварительное «прихватывание» соединяемых элементов сваркой, проверка геометричности, а затем окончательная сварка. Бачок можно изготовить как прямоугольным, так и цилиндрическим, в последнем случае понадобится станок для гибки металла.

Пример теплообменника для кирпичной банной печи

Теплообменник для печи из кирпича

Цены на листовую сталь

листовая сталь[adrotate group=»5″]

Не стоит использовать оцинкованную сталь, т.к. при температуре выше 200 градусов цинк начинает испаряться.

К теплообменнику сверху и снизу привариваются патрубки для подключения труб циркуляции теплоносителя. Желательно, чтобы патрубки имели на свободных своих концах резьбу, это упростит монтаж.

В кирпичной печи может быть использован теплообменник в виде регистра. Его изготавливают из медных или стальных труб, собирая их в единый «скелет», по которому будет циркулировать вода.

Теплообменник – регистр

Видео – Устройство банной печи с теплообменником

Готовые теплообменники внутреннего типа обычно состоят из корпуса, к которому подсоединяются удлиненные сгоны. Бачок навешивается на переднюю или любую другую стенку печи, через отверстия в стенке выводятся сгоны. Фиксация осуществляется распорными втулками и прижимными гайками.

Теплообменник “Ермак”

Теплообменник “Ермак”

При изготовлении теплообменника важно знать, что к нему должны подключаться трубы диаметром более одного дюйма, в противном случае будет затруднено движение воды к «потребителю» и обратно.

Лучшие трубы для изготовления теплообменника и контура – медные или стальные нержавеющие. Причем согнуть медную трубку будет гораздо легче стальной, да и теплопроводность первой в 7,5 раз выше.

Важно! Перед установкой проверьте свой теплообменник на герметичность, наполнив его водой под давлением.

Закрепление выносного бака и монтаж теплообменника

Выносной бак для бани

</h2>

Для банной печи достаточно бака объемом 80-120 литров. Эту емкость необходимо навесить на стенку бани так, чтобы уровень бака был выше печи.

Баки. Инструкция

Баки. Инструкция

Схема подключения бака и установки печи с теплообменником

Схема подключения

Шаг 1. Выбираем место для крепления бака. Это может быть как парная, так и душевая за смежной стенкой. Высоту крепления определяем, пользуясь рекомендациями по уклону подводящих/отводящих труб.

Схема расположения печи и бака

Шаг 2. Большинство опытных мастеров не рекомендуют навешивать выносной бак непосредственно на деревянную стенку бани. Поэтому делаем замер ширины бака, распиливаем рейку на несколько участков соответствующего размера, крепим отрезки на стенку бани гвоздями.

Шаг 3. У бака должны быть предусмотрены технологические отверстия для крепления его к стене. Закрепляем бак саморезами или дюбелями, проверяя горизонтальность и вертикальность. Дополнительно укрепить конструкцию можно кронштейнами, зафиксировав их под дном бака.

Кронштейны под дном бака

Шаг 4. У бака для воды выносного есть три или четыре патрубка. Два из них предназначены для подключения к теплообменнику, третий – для заполнения бака водой (его может и не быть), через четвертый горячая вода подается потребителям. К патрубку, через который бак будет заполняться водой, подключается обратный клапан. Если система открытая (вода добавляется вручную через открытую крышку бака), то обратный предохранительный клапан не нужен.

К патрубку, из которого будет вытекать подогретая вода, подключается кран с душевым шлангом или без такового.

Шаг 5. Осталось два патрубка, к которым следует подсоединить гофрированные стальные трубы или смонтировать медную сеть. Соединения производятся фитингами. Допустимо использовать металлопластиковые трубы, соединив их переходниками с патрубками бака и теплообменника. Все резьбовые соединения уплотняются нитью-герметиком.

Гибкая подводка воды

Цены на металлопластиковые трубы

металлопластиковые трубы

Шаг 6. На трубопровод, который ведет от бака к теплообменнику, подключается кран для слива воды из системы. Операцию слива жидкости нужно будет выполнять каждый раз после завершения банных процедур, в противном случае в период холодов вода может замерзнуть в трубах.

Схема монтажа печного теплообменника

Шаг 7. На стенку печи навешивается теплообменник (либо его штуцеры выводятся через технологические отверстия печи, а змеевик располагается внутри так, чтобы в дальнейшем не происходило контакта металла корпуса с открытым пламенем). Крепежи затягиваются. К теплообменнику подводятся и подключаются фитингами гибкие гофрированные шланги или трубы. При необходимости, в стене высверливаются отверстия диаметром чуть больше диаметра труб.

Высверливание отверстий

Протягивание подводки через отверстия в стене

Подключение подводки к теплообменнику

На заметку. Операцию установки теплообменника можно производить до монтажа навесного внешнего бака для воды.

Шаг 8. Система обязательно тестируется на герметичность посредством подачи воды под давлением.

Банная печь с теплообменником подключенная

Пример подключения выносного бака к теплообменнику банной печи

Пример подключения выносного бака к теплообменнику банной печи

Шаг 9. Если у вас металлическая печь, то можно запускать ее в работу. Кирпичную же печь придется достраивать, производить отделку, тестирование и другие подготовительные работы. Впрочем, металлические печи также могут быть обложены кирпичом (их ставят на ребро) с двух или трех сторон. Такой экран дополнительно аккумулирует тепло, повышая КПД печи.

[adrotate group=»5″]

Теплообменник на трубе

Теплообменник на трубу

Температура выходящего из банной печи газа достаточно велика, поэтому целесообразно ее использовать. Соответственно, теплообменники, о которых далее пойдет речь, крепятся только на металлическую одностенную трубу печи.

Теплообменники для печных труб также именуют самоварными. Вода в них прогревается равномерно и достаточно быстро, циркуляция происходит очень быстро, достигается экономия топлива. Дополнительно такие теплообменники являются своеобразными предохранителями, предотвращающими любые утечки дыма из трубы в помещение.

Стыковка теплообменника и трубы производится герметиком жаропрочным (до 1000 градусов) и хомутами. Трубы подключаются по рассмотренной выше технологии.

Подключение теплообменника на трубе

Паспорт. Теплообменник универсальный

Паспорт. Теплообменник универсальный

Делать своими руками такой теплообменник не обязательно, стоимость заводских изделий представлена в виде таблицы.

Технические характеристики и цены теплообменников

	Диаметр дымохода 105 мм	Диаметр дымохода 115 мм	Диаметр дымохода 130 мм
Цена, руб.	2790	2890	5290
Объем, л	8	8	20
Сталь	Нержавеющая – 0,5 мм по бокам и 0,8 мм снизу/сверху	Нерж. 0,5 и 0,8 мм	Нерж. 0,5 и 0,8 мм
Вес, кг	2,5	2,5	4,5
Высота, мм	500	600	665
Штуцеры	3/4″ х 2	3/4″ х 2	3/4″ х 2

Видео – Обзор печи с теплообменником для воды на трубе

Похожие записи

Чистка дымохода в бане своими руками Прежде чем разбираться в способах чистки дымохода в бане, стоит узнать, что такое сажа, почему она накапливается на … Устройство дымохода в бане для дровяной печи Когда-то давно бани строились исключительно «по-черному». Печь устанавливали в парной, из этого же помещения … Как установить печь в бане Металлические печи для бани находятся на пике популярности. Существует множество электрических и дровяных моделей с … Как сложить печь из кирпича своими руками Необходимость в тепле и уюте в частном доме возникает уже в середине осени, и хорошо, если к дому проведено центральное … Электрическая печь для бани Одни люди не представляют себе банных процедур без запаха горящих дров и настоящего, естественного тепла, другие же, … Как выбрать печь для бани Печь – сердце любой бани. Дровяная, электрическая или газовая, самодельная или фабричного производства, бюджетная или … </h2>

Используемые источники:

• https://2proraba.com/banya/teploobmennik-dlya-bannoj-pechi.html
• https://feflues.ru/blog/elementy-dymokhoda/teploobmennik-dlya-bani/
• https://avtonomnoeteplo.ru/pechi-kaminy/222-drovyanye-pechi-dlya-bani-s-teploobmennikom.html
• https://cotlix.com/pech-dlya-bani-s-teploobmennikom
• https://banya-expert.com/pechi/pech-dlya-bani-s-teploobmennikom-dlya-vody.html
