Использование медных труб в различных трубопроводных системах — плюсы и минусы

Содержание

Преимущества

Отличительная черта медных труб – это очень низкое расширение под воздействием высоких температур. Этот показатель у них до восьми раз ниже, чем у любого типа полимерных труб. Данный вид труб не восприимчив к ультрафиолетовому облучению, которое губительно влияет на пластиковые трубы.

У медных труб есть и еще одна отличная особенность – бактерицидное свойство. Этот фактор не столь важен для отопительных контуров, но при этом имеет решающее значение при монтаже систем питьевого водопровода. Еще можно отметить, что медь не подвержена коррозии, а лишь окисляется в воде.

Представленному виду труб ничем не угрожает замерзание воды в системе. Их сочетание с фитингами для капиллярной пайки делает их на 100% непроницаемыми для кислорода. Данный вид труб можно без опаски использовать в напольных системах «теплый пол», а также скрывать в стену за слоем штукатурки, не опасаясь протечки.

Пожалуй, единственный недостаток этого метала – это процесс электролиза, который может навредить трубопроводу. Особенно бурно этот процесс протекает, если параллельно в отопительной системе использованы радиаторы из алюминия или его сплавов.

Изоляцию отопительных труб выполняют исключительно с целью практичности. Это объясняется тем, что на отрезке от отопительной котельной до клиента-потребителя происходит значительная потеря температуры тепла. Иногда такой расход тепла составляет от пяти до двадцати процентов.

Поэтому теплоизоляция труб отопленияпросто необходима. К тому же нужно грамотное проведение изоляционных работ. Это в свою очередь отразится на эффективном функционировании всей отопительной системы в целом.

Для теплоизоляции труб отопления применяют несколько методов с использованием различных материалов. Чтобы теплоизоляция труб отопления эффективно функционировала, нужно применить не только необходимый материал, но и выполнить надлежащий монтаж по всем технологическим правилам.

Особенности использования труб из меди в системах отопления

Медные конструкции для обогрева характеризуются, как уже было сказано, сравнительной простотой монтажа. Широкий ассортимент соединительных фитингов позволяет выполнить монтаж отопления любой сложности. Для обогрева можно использовать тонкостенные трубы из данного материала, однако обычно толщина стенок такой арматуры круглого сечения составляет порядка 1 мм при наружном диаметре в 3-3,6 мм. В случае замены старых медных конструкций их можно будет повторно использовать или продать. Даже в случае продажи изделий на лом можно вернуть до 30% потраченных средств.

Среди недостатков медных труб для отопления можно отметить их сравнительно высокую стоимость. Хотя в ценовом отношении конструкции из этого материала могут успешно конкурировать с некоторыми металлопластиковыми. Если стоимость самой меди несколько выше, чем стоимость металлопластиковых труб отопления, то все необходимые фитинги стоят намного дешевле. К тому же соединения, выполненные при помощи пайки, намного надежнее металлопластиковых цанговых и прессованных соединений.

Если вы решили выполнять монтаж таких конструкций обогрева, то лучше всего покупать трубы диаметром 3,05 см (1,2 дюйма). Данный размер является наиболее оптимальным для отопления.

Высокие качественные характеристики и тонкие стенки позволяют выполнить монтаж обогрева из меди даже неопытному мастеру, достаточно просто внимательно относиться к работе и строго соблюдать все правила. Специалисты производят монтаж конструкций из данного материала методом жесткой и мягкой пайки, что позволяет намного надежнее и быстрее осуществлять процесс, чем при использовании резьбовых соединений и сварки.

Медные изделия имеют множество положительных характеристик. Они защищают отопительную систему от попадания в нее воздуха, способны выдерживать давление до 30 атмосфер, срок эксплуатации данных изделий составляет свыше 60 лет, в отличие, к примеру, от полимерных изделий для обогрева помещений

Что немаловажно при организации отопительной конструкции в частном загородном доме, трубы можно смонтировать самостоятельно при помощи пресс-инструмента и пресс-фитингов

Капиллярная методика соединения медных труб

, которую по праву считают самым надежным и прочным методом соединения медных деталей, выполняют, опираясь на принципы капиллярной технологии. В соответствии с данным эффектом, который основан на законах физики, жидкость может подниматься по капилляру, преодолевая силу тяжести, если между нижней и верхней точкой ее подъема имеется определенная дистанция.

Фитинги под пайку

Данный физический эффект позволяет паять медные трубы таким образом, чтобы расплавленный газовой горелкой припой равномерно распределялся по всей области создаваемого соединения. Для того чтобы эффективно выполнять такую пайку, можно располагать трубы в любом пространственном положении, главное, чтобы расплавленный припой подавался с нижней части формируемого соединения.

Более подробно процесс выполнения капиллярной пайки выглядит следующим образом:

• используя газовую горелку, место будущего соединения тщательно прогревают;
• в зазор между торцами соединяемых труб или между трубой и используемым фитингом подается расплавленный припой, который его полностью заполняет за счет капиллярного эффекта;
• полученному соединению дают полностью остыть;
• после полного остывания сформированного соединения его элементы тщательно зачищают, используя специальный чистящий состав.

При помощи пайки, основанной на капиллярном эффекте, соединяют элементы трубопроводов не только из меди, но и из черных металлов. В том случае, если в качестве соединительного элемента для медных труб используется стальной фитинг, то на место будущего соединения наносится слой специального флюса. В качестве припоя при выполнении пайки по капиллярной технологии применяется очень токая проволока, которая может быть изготовлена из олова, меди, а в отдельных случаях даже из серебра.

Сравнение медных и стальных труб

Трубы из меди и стали обладают сопоставимыми характеристиками, но медные изделия, если сравнивать их со стальными, имеют целый ряд неоспоримых преимуществ, среди которых:

• исключительная устойчивость против образования и развития коррозии, высокая прочность на разрыв и надежность, что значительно увеличивает срок службы, который значительно (в 2–3 раза) превышает период эксплуатаций аналогичных изделий из стали;
• меньшая материалоемкость (при использовании медных труб нет необходимости выбирать толщину их стенки с запасом, учитывая дальнейшую коррозию);

• меньший, по сравнению с изделиями из стали, коэффициент трения, что позволяет использовать для монтажа систем водоснабжения медные изделия меньшего диаметра;
• надежность мест пайки и соединений с фитингами в медных водопроводах (в стальных системах такие элементы требуют постоянного внимания и регулярного обслуживания);
• возможность применения для монтажа систем водоснабжения из медных труб всех известных методов соединения;
• возможность механической обработки даже в процессе монтажа (что удобно, для этого не потребуется использования сложного и громоздкого оборудования).

Отопление из медных труб монтаж за приемлемую цену, покраска лаком от производителя

Разводка труб из меди становится с каждым годом все более популярной

Для того чтобы создать отопление медными трубами изучают технологии соединения изделий. Соединение производится благодаря мягкой пайке. Припой позволяет соединить все элементы отопительной системы. Иногда используют муфты (фитинги). Изделия для отопления или водоснабжения компонуют друг с другом посредством фитингов из такого же материала. Возможно применение бронзовых элементов.

Отопление на медных трубах невозможно создать без обжимных либо паечных фитингов. Из латуни изготавливают изделия. Внутрь помещают обжимное кольцо, обеспечивающее непроницаемость посторонних веществ в крепление. Для затягивания кольца понадобится гаечный ключ. Обжимные фитинги применяются для низкого давления в отличие от паечных. Их следует систематически подкручивать и исследовать.

Объединение стальных и пластиковых изделий с медными производится с помощью обжимных фитингов. Для сплочения элементов разбирают фитинг, надевают гайку на трубу, а следом обжимное кольцо. Подборка, которая состоит из кольца, гайки и трубы вставляют в фитинг. Затягивают гайку на количество оборотов, определяемое данными, размещенными в паспорте муфты и диаметром трубы.

Методы получения неразъемных соединений для монтажа системы водоснабжения: пайка

Необходим монтаж медных труб отопления с диаметром больше 11 см и толщиной стенки от 0,16 см?

Используйте сварку

Производится с помощью мягкого припоя пайка медных труб. Это низкотемпературная технология применяется при температуре до 440 градусов. Процедура производится с помощью флюсов, увеличивающих адгезию. Элементы зачищают перед пайкой.

При предельных температурах металл утрачивает твердость, поэтому припой обладает низшей точкой плавлений.

Отопление медными трубами – востребованный и долгоиграющий вариант обогревания помещений. Средние цены на медные трубы для отопления относительно высокие и оправданные. Ценник формируется в зависимости от диаметра и отдельных показателей. Ориентировочная стоимость продукции:

• необожженного изделия диаметром 1 см составляет 280 р. за метр;
• отожженный аналог в 18 мм продается за 400 р.

Подобные изделия обладают высокими эксплуатационными свойствами.

Отопление из медных труб будет радовать долгие годы, если изделия подобраны правильно. Качественные элементы системы маркируются и имеют значение EN-1057. Изготавливаются изделия по стандартам DIN. Обрабатывают их фосфором для увеличения стойкости к воздействию жесткой воды.

ПОСМОТРЕТЬ ВИДЕО

Медные трубы для отопления используются все чаще и чаще.

Важные критерии при выборе медных труб

Популярность трубопроводов из меди в системах внутри помещений растет с каждым годом. Медные трубы и фитинги являются универсальным конструкционным материалом в системах водоснабжения, отопления, кондиционирования воздуха.

Помимо высоких качественных свойств, трубы из меди легко поддаются резке, гнутся, не требуют много места (наружный и внутренний диаметры медных труб существенно меньше по сравнению с пластиковыми и стальными трубами). Фитинги, предназначенные для соединения медных труб между собой, а также для соединения их с изделиями из других материалов, просты при монтаже и обеспечивают полную надежность в эксплуатации труб.

Благодаря применению медных труб стало возможным измерять расход отопительной энергии на отдельные объекты потребления: для этого общий вертикальный трубопровод выводят на лестничную клетку, а в отдельные помещения тепло обеспечивается через горизонтальные медные трубопроводы, оборудованные счетчиками тепловой энергии.

Медные трубы системы отопления прокладывают в полу, под плинтусом, в панельных стенах, как открытые конструкции. Для отопления и горячего водоснабжения используют трубы с изоляцией, которые обеспечивают повышение энергосбережения системы, эффект экономии для пользователей тепла, так как снижаются его потери. В конечном результате установленные трубопроводы имеют эстетичный внешний вид.

Мы продаем специально разработанные под определенную область применения и высокого уровня качества медные трубы немецких компаний KME, МКМ, нержавеющие трубы SANHA, также сотрудничаем с “Керамик Студио” по продаже керамической плиткии другими. Реализуются трубы в различном исполнении по материалу, степени твердости, механическим и эксплуатационным свойствам:

• мягкие (диапазон диаметров от 6 до 22 мм, в кольцах, с длиной труб 25-50 м), полутвердые, твердые (разбег диаметров от 10 до 133 мм, с длиной отрезков 5 м) трубы из меди;без изоляции, с изоляцией; специализированные трубы для холодильного оборудования, кондиционирования;«теплые полы»; нержавеющие трубы из стали NiroSan(диаметры от 15 до 108 мм, отрезки по 6 м).

Медные трубы для водопроводапо праву считаются лучшими для монтажа любых систем водоснабжения. Этот тип труб обладает отличными характеристиками и высочайшей степенью надежности. Они способны выдерживать колоссальное давление (до 40 атмосфер) и служить 80–100 лет! Но фактически их рабочие параметры еще выше, поскольку производители указывают минимальное пороговое значение.

Особенности медных фитингов под пайку

Одним из простых и наиболее прочных соединений трубопроводов из медных комплектующих является пайка.

В отличие от полимерных изделий медные фитинги, как и трубы, считаются вечными по сроку эксплуатации, они служат не менее века, не портятся под солнцем, не плавятся от высокой температуры и не трескаются на морозе, поэтому применяются там, где к герметичности и прочности трубопроводных магистралей предъявляются повышенные требования.

Популярность медных фитингов обусловлена особенными характеристиками металла:

• медь — известных антисептик, который предохраняет трубы от развития бактерий и грибков;
• монтаж коммуникаций, состоящих из медных комплектующих, проще, чем соединение трубопроводных систем из чугуна и стали;
• повредить медные трубы или фитинги можно, только под давлением более 200 атм, но такого давления в коммуникационных системах просто не может быть.

Ограничения при использовании труб из меди

Несмотря на многочисленные преимущества, которыми обладают медные трубы, существуют определенные ограничения по их использованию. Обусловлены эти ограничения следующими характеристиками данного металла.

• Медь является очень мягким и пластичным металлом, поэтому скорость потока жидкости по трубам, изготовленным из этого материала, не должна быть выше 2 м/с.

Фитинги для медных труб

• При выполнении пайки труб и необходимо следить за температурой их нагрева, так как перегрев может привести к снижению прочности материала и его разрыву в месте соединения.
• После и выполнения монтажа фитингов необходимо удалить использованный флюс из внутренней части водопровода, для чего применяется метод промывки. Такой флюс, являясь химически агрессивным веществом, может привести к развитию коррозионных процессов в трубопроводе.
• После медных труб и соединительных фитингов (по направлению движения водного потока) в системах водоснабжения нельзя использовать элементы из цинка, стали и алюминия, это может привести к активному развитию коррозионных процессов. Если же использование таких элементов необходимо, то предотвратить их коррозию помогут пассивные аноды, присоединяемые к системе.
• Фитинги, которые применяются для соединения медной трубы с элементом водопровода из другого металла, должны быть изготовлены из латуни, бронзы или нержавеющей стали, это позволит избежать коррозии данных элементов.

Однако даже эти ограничения, которые можно считать незначительными, не снижают популярности медных труб, считающихся лучшим материалом для обустройства систем водоснабжения.

Классификация медных труб

Медная труба для отопления и не только подразделяются на жесткую, полужесткую, мягкую. Трубы могут быть в различных оболочках — защитных, изоляционных, термоизоляционных, а также трубы для теплого пола, трубы покрытые изнутри различными составами.

По исполнению бывают — трубы дюймовые и метрические. Из всего этого разнообразия вам скорее всего встретится труба жесткая и полужесткая.

Труба в термоизоляционной оболочке стоит в полтора-два раза дороже, нежели простая металлическая. Трубы, покрытые изнутри различными составами, ранее завозились в нашу страну, но затем перестали. Речь идет о трубах для водоснабжения, покрытых изнутри оловом, т.к. для питьевого водоснабжения нельзя использовать голую медную трубу. Ионы меди попадают в воду и наносят вред организму.

Дюймовые медные трубы применяются, в основном, при установке систем кондиционирования и вентиляции, и лишь изредка в системе отопления и водоснабжения (особенно это характерно для подмосковных районов, где система водоснабжения полностью состоит из дюймовых труб).

Принципиальные отличия жесткой медной трубы для отопления от мягкой:

• Жесткая труба поставляется в абсолютно прямых отрезках. Длина трубы — 5метров;
• Жесткая труба соединяется только с помощью фасонных деталей (уголки). Мягкую трубу гнут при помощи арбалетного трубогиба без фасонных деталей;
• Мягкая труба поставляется в бухтах длиной 50 метров диаметром до 22 мм.
• Недостатком мягкой трубы является то, что при необходимости ее невозможно точно загнуть под прямым углом. Можно использовать такую трубу в недоступных для глаза местах, например, скрыть в полу;
• Существуют также мягкие трубы в полимерной оболочке для установки теплого пола. Т.к. при нагревании труба расширяется, она воздействует на бетонную стяжку и деформирует ее, поэтому необходима полимерная изоляция. В данном случае применение медной трубы нецелесообразно из-за ее невысокой теплопроводности.

Способы соединения медных труб

Сварка

Встречается довольно редко. Сварочной горелкой соединяются между собой медные трубы для отопления большого диаметра (начиная с диаметра 108 мм);

Соединение медных труб при помощи вытяжных фитингов.

Внутри трубы делается отверстие, вставляются кулачки и при помощи специального инструмента вытягивается раструб. Довольно трудоемкий и дорогой способ соединения труб, нужен специальный станок и монтажники не уважают такой вариант крепления.

Вальцовка

Способ соединения медных труб хороший, но его не используют в системах отопления. Очень редко можно встретить развальцованную деталь, и то заводского изготовления.

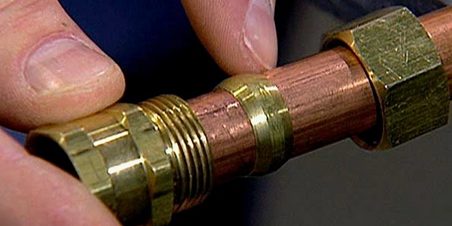

Компрессионный фитинг

Встречается довольно часто. Состоит из трех деталей: гайки, уплотнительного кольца и самого фитинга в виде уголка. Принцип соединения: на медную трубу одевается гайка, уплотнительное кольцо и сам фитинг. Затем гайка закручивается и прижимает трубу к фитингу. С другой стороны делается то же самое.

Недостатком данного метода соединения медной трубы является то, что нет рекомендации с какой силой затягивать гайку на фитинге. Каждый делает это как может и в итоге могут возникнуть утечки воды.

Еще одним минусом является условная неразборность фитинга, т.к. уплотнительное кольцо при одевании на трубу врезается в нее и остается навсегда. Поэтому, чтобы отремонтировать участок трубы (снять фитинг) приходится обрезать этот участок трубы и вставлять новый.

Если вам предложат компрессионый фитинг, лучше отказаться и попросить что-то другое.

Прессовый фитинг

Встречается редко, т.к. мастеру для его установки нужен набор специальных клещей (порядка двенадцати) и дорогостоящий пресс. Принцип соединения: фитинг накидывается на трубу и зажимается клещами нужного типа. В итоге получается идеально прочное неразборное соединение.

Разница обработки этими фитингами мягкой и жесткой трубы.

Внутрь мягкой медной трубы обязательно вставляется опорная втулка при монтаже компрессионого фитинга. Втулка позволяет сохранить геометрию трубы при сжимании опорного кольца.

Пайка медных труб

Способ позволяет получить качественное соединение медной трубы при помощи недорогого оборудования.  Обычно это пропановая горелка для небольших диаметров трубы. Для труб диаметром более 54 мм подойдет ацетилено-воздушная горелка.

Существует два вида пайки — жесткая и мягкая (высоко- и низкотемпературная). Жесткая пайка выполняется при более высокой температуре, нежели мягкая. Бытует мнение, что жесткая пайка прочнее, чем мягкая. Это не соответствует действительности.

Жесткая пайка менее технологична, чем мягкая. Для того, чтобы спаять при помощи жесткой пайки, требуется просто одеть фитинг на трубу, разогреть место соединения до темно-малинового цвета, и после этого присадить припой.

Мягкая пайка включает в себя:

• Зачистка места соединения до металлического блеска,
• Зачистка внутренней поверхности фитинга,
• Нанесение флюса,
• Соединение деталей,
• Удаление излишков флюса,
• Собственно пайка.

Главное отличие мягкой от жесткой пайки в том, что после мягкой пайки медная труба имеет более аккуратный вид, нежели после жесткой. При жесткой пайке трубу сильно разогревается, чернеет по толщине, покрывается хлопьями — зачистить ее невозможно, она не будет выглядеть блестящей медной трубой, она будет черной. После жесткой пайки котельная выглядит безобразно, поэтому если предлагают жесткую пайку — лучше отказаться. Надо применять только мягкую пайку.

Жесткая пайка медной трубы подойдет для тех случаев, когда по трубопроводу будет транспортироваться не жидкость, а газ. Например, для систем кондиционирования, систем транспортирования любых газов разрешена только жесткая пайка, потому что остатки флюса, наносимые на трубу и внутреннюю поверхность фитинга, попадают во внутрь трубопровода и его необходимо вымыть.

Мягкая пайка подходит для гидравлических систем, т.к. она выглядит более эстетично.

Где можно использовать медные трубы?

В системе водоснабжения однозначно нельзя из-за ионов меди, которые могут попасть в питьевую воду. Даже если внутренняя поверхность трубы состоит из олова, это не гарантирует безопасность при попадении, например, песка в систему водоснабжения и повреждении защитного слоя.

Медные трубы для отопления прокладывают открыто или скрыто. При скрытой прокладке (в частности, под полом) медь может пересекаться с системой электроснабжения и могут образоваться вихревые токи (токи Фуко), которые в месте стечения трубы будут со временем образовывать коррозию.

Отопление теплыми полами из медных труб

Медные трубы для отопления можно применять в котельной, и в системах отопления при монтаже радиаторной сети открытым способом (по стенам внутри вашего дома). Для этих целей предпочтительнее будет жесткая труба, т.к. она ровная и внешний облик системы гораздо привлекательнее. Использовать мягкую трубу также возможно, но внешний вид системы будет гораздо хуже. Пайка подойдет и мягкая, и жесткая, но после жесткой труба выглядит безобразно.

Мягкая труба идеально подойдет , если имеется дизельный котел (жидкотопливный) и топливная емкость расположена на улице. Для подачи от емкость к котлу как раз подойдет мягкая медная труба без спаек под землей в защитном трубопроводе.

Читайте так же:

Когда речь идет об устройстве или реконструкции инженерной системы, возникает вопрос, какие трубы лучше всего использовать. Сегодня на рынке представлен широкий ассортимент таких изделий. Они изготовляются из таких материалов, как медь, сталь, алюминий, металлопластик и полимеры.

Самым дорогостоящим материалом является медная труба. Поэтому с целью экономии ее используют крайне редко. Но, бывают и исключения. Дальновидные люди останавливают свой выбор именно на трубе из меди. И это не удивительно. Ведь, с ее помощью можно соорудить прочный и долговечный трубопровод, который обладает высокими эксплуатационными характеристиками.

Разновидность изделий из меди

Медные трубы классифицируют по разным критериям. Одним из основных является способ их изготовления. Согласно этому критерию изделия делятся на такие виды:

• Неотожженные трубы из меди. Изготовляются из чистого металла путем проката или штамповки. Трубы обладают высокой прочностью и легко выдерживают давление величиной в 450 МПа. Использование такого метода имеет некоторый недостаток. В результате получается материал с пониженной пластичностью, что несколько ограничивает сферу его применения.
• Отожженные. Обработка труб производится по особой технологии. Ее суть заключается в нагреве материала до 700 градусов с последующим охлаждением. Охлаждение проводится постепенно. В результате такой обработки изделия из меди теряет прочность. Взамен повышается ее пластичность. Благодаря такой особенности медную трубу широко используют для сооружения трубопровода, который имеет сложную конфигурацию.

Согласно нормам медные трубы изготовляются трех видов, которые имеют характерные отличия в плане механических и эксплуатационных свойств. Итак, в зависимости от степени твердости, изделия из меди делятся на следующие виды:

• Твердые. Изделия широко используются для устройства трубопровода, который должен обладать высокой прочностью. Раздача трубы в процессе монтажа производится только предварительного нагрева. Трубопровод может иметь многочисленные повороты. Чтобы согнуть трубу под выбранным углом, необходимо воспользоваться трубогибом.
• Полутвердые. Медные трубы такого типа способны легко выдержать раздачу, если диаметр увеличить на 15%. Изделие обладает большой пластичностью, нежели предыдущий материал. Но, тем не менее, для гибки понадобиться трубогиб.
• Мягкие трубы. Способны выдерживать раздачу при увеличении диаметра на четверть. При этом не возникают разрывы и трещины. Изделие легко поддается гибке. Для этого не нужно нагревать материал. Мягкие медные трубы широко используются для устройства системы отопления и водоснабжения. Также они нашли широкое применение в прокладке теплых полов.

Также медные трубы классифицируют по форме сечения. Они бывают круглыми или прямоугольными. Последний вариант стоит гораздо дороже. Прямоугольные трубы используют для изготовления специальных проводников в электрооборудовании. Также медные трубы могут иметь разную толщину стенок (0,6 – 3 мм) и диаметр (12 – 267 мм). В разных сферах используют изделия с определенными параметрами. Так, для устройства газопровода используют трубы, толщина стенок которых составляет 1 мм, а в сантехнике – 2 мм.

Изделия из меди с изолирующим покрытием

Помимо всего прочего, медные трубы могут иметь дополнительный изоляционный слой. В зависимости от этого, они делятся на несколько типов:

• Изделия с вспененной изоляцией на основе каучука, пенополиуретана и пенополиэтилена. Такие трубы используются для снижения потери тепла в отоплении и системе горячего водоснабжения. Толщина изоляционного слоя сожжет достигать 3 см.
• Медные трубы с полиэтиленовым покрытием, толщина которого достигает 2,5 мм. Изделия зачастую имеет диаметр 12 – 54 мм. Зачастую используются в системе отопления и холодного водоснабжения.
• Изделия с полиэтиленовой изоляцией толщиной до 3 мм. Трубы прокладываются скрытым методом в монолитной конструкции. Изделие имеет конструктивные особенности, которые позволяют сохранить целостность трубопровода при колебаниях температуры.

Трубы из меди не подвергаются коррозийным процессам. Поэтому нет потребности в наложении защитного слоя. Но, что касается дополнительной изоляции, то она не будет лишней, особенно когда речь идет о сооружении системы отопления и водоснабжения. Особенно часто такие трубы используются для прокладки наружных сетей, которые подвергаются серьезным нагрузкам под воздействием внешней среды.

Достоинства медных изделий

Благодаря эксплуатационным свойствам, медные трубы широко используются для транспортировки различных жидкостей. Среди преимуществ таких изделий можно выделить:

• Пластичность и прочность. Изделия из меди обладают высокой прочностью и пластичностью. При низких температурах такие свойства значительно повышаются. Это дает возможность использовать трубопровод из меди для транспортировки незамерзающих жидкостей.
• Стойкость к резким перепадам температуры. Медные трубы не теряют свои эксплуатационные свойства при экстремальных температурах. Это касается и высокого давления. Такие трубы способны выдерживать нагрузку в 400 атмосфер.
• Незначительное температурное расширение.
• Универсальность материала. Для сооружения той или иной инженерной коммуникации можно использовать трубы с небольшой толщиной стенок. Так, к примеру, если брать стальные или пластиковые аналоги, то для решения аналогичной задачи понадобились изделия, толщина стенок которых превышала в несколько раз.
• Стойкость к воздействию хлора и других химических веществ, которые могут содержаться в транспортирующей жидкости. При контакте с медью образуется оксид, который продлевает срок эксплуатации изделия.
• Медным трубам не страшны ультрафиолетовые лучи, химически агрессивные вещества и коррозия. Благодаря таким свойствам срок эксплуатации трубопровода может достигать 100 лет и более.
• Медь тормозит развитие бактерий, что делает трубопровод безопасным.
• Внутренние стенки медных изделий имеют ровную поверхность. Благодаря этому для сооружения трубопровода можно использовать трубы с небольшим диаметром. При этом пропускная способность находится на высоком уровне.
• Демонтированные медные трубы можно повторно использовать для сооружения нового трубопровода системы отопления или водоснабжения.
• Медные трубы имеют привлекательный внешний вид. Это дает возможность отказаться от устройства декоративных коробов. Сами изделия можно использовать в качестве элемента декора.

Благодаря наличию таких преимуществ, трубы из меди пользуются особой популярностью среди профессионалов и используются в различных сферах.

Недостатки меди и изделий из нее

Конечно, как и любой другой строительный материал, медные трубы обладают некоторыми недостатками, среди которых можно выделить:

• Высокая стоимость изделий из меди.
• Достаточно высокая электропроводность материала. В результате трубопровод может пострадать в результате влияния на него блуждающих токов.
• При прохождении изделий через стену необходимо использовать специальные защитные кожухи. Это делается для того, чтобы защитить трубопровод от негативного воздействия конструкций.
• В одном трубопроводе одновременно нельзя использовать медные и алюминиевые изделия. Это может стать причиной образования электрохимической коррозии.
• Если речь идет о стальных трубах, то они должны располагаться перед медными изделиями. Это позволит снизить риск возникновения коррозийных процессов.

Сфера применения

Медные трубы обладают многими достоинствами, что позволило использовать их в различных сферах. Так, изделия применяют:

• в системах отопления и водоснабжения;
• в системах высокого давления для подачи масла;
• для транспортировки сжатого воздуха и газа;
• в качестве фреоновых трубок в холодильных системах;
• для отвода конденсата;
• в топливных системах;
• в системах кондиционирования;
• для подключения различного оборудования.

Особенности монтажа трубопроводов из меди

Перед тем как приступать к монтажу медного трубопровода, необходимо выполнить замеры и соответствующие нарезки. Здесь стоит проследить за тем, чтобы срез был ровным. Достичь такого результата можно с помощью специального трубного резака. Соединение труб в магистрале производится с помощью пайки или прессования.

Самым распространенным вариантом является капиллярная пайка. С ее помощью можно достичь высокой надежности и герметичности соединений. Зачастую такой метод используется для стыкования труб из меди прямоугольного сечения. В процессе капиллярной пайки используют раструбы и фитинги. Этот вариант идеально подходит для сооружения трубопровода, который будет использоваться под высокими температурами.

Что касается прессования, то они выполняется с помощью различных фитингов. В особенности это касается самофиксирующих и компрессионных изделий. Помимо этого, при сооружении трубопровода используются сжимающие хомуты и специальные фланцы. Соединение путем прессования используется в тех местах, где на трубопровод будет действовать открытый огонь.

Фитинги для медных труб

Для соединения труб из меди используют обжимные и паечные фитинги. Первые изделия изготовляются из латуни. Внутри находится обжимное кольцо, которое обеспечивает герметичность соединения. Затяжку соединительной гайки можно проводить вручную, так и с помощью обычного гаечного ключа. Это значительно упрощает монтаж трубопровода.

Процесс соединения производится по следующей технологии:

• Фитинг разбирают на составляющие.
• На медную трубу надевается зажимная гайка, а также обжимное кольцо.
• Конец трубы вставляется в фитинг.
• Гайку затягивают вручную. При этом стоит проследить за тем, чтобы кольцо зашло в фитинг без перекосов.
• Гайка затягивается вплотную с помощью гаечного ключа.

Важно: Соединение труб с помощью фитингов нужно выполнять очень осторожно. Не стоит переусердствовать при закручивании, так как обжимное кольцо может прорезать стенки изделия.

Также здесь стоит отметить, что зажимные фитинги не являются надежным вариантом для соединения трубопровода из меди. Ведь, именно в таких случаях часто возникают протечки. Поэтому периодически нужно проводить осмотр магистрали на герметичность соединений.

Несмотря на то, что пластиковые коммуникации повсеместно вытесняют металлические, медная труба остаётся приоритетной для обустройства коммуникаций у рачительных хозяев. Используют медные изделия и на производстве, например, для транспортировки газов под давлением или при эксплуатации трубопроводов в высокотемпературном режиме.

Для монтажа коммуникаций из меди следует знать особенности материала, маркировку диаметра для подбора фитингов, совместимость европейской и отечественной продукции.

Характерные особенности материала

Медь относится к химически инертным металлам. В отличие от стали, она не подвергается коррозии, обладает большей пластичностью, гладкостью поверхности. Благодаря химической устойчивости к внешним воздействиям, трубопроводы из меди могут служить около 80 лет без замены.

На поверхности металла образуется зеленоватый карбонат меди или патина. Этот налёт выполняет роль естественного защитного слоя, поэтому его не рекомендуют счищать.

Обратите внимание! Патина является показателем старинности изделия и считается вполне аристократическим налётом. В современном дизайнерском мире патину получают искусственно, для придания вещам благородства.

Единственным недостатком труб и фитингов из меди можно назвать их высокую стоимость. Однако затраченные средства позволят забыть о проблемах с водоснабжением или отоплением навсегда.

Медные коммуникации не поддаются ни внешней, ни внутренней деформации. Для производства труб и комплектующих используют специальную, очищенную медь, которая на 99,9% состоит из химически чистого металла. Для придания медным эстетичности, их хромируют или красят.

Как производятся медные трубы?

Различают два способа производства:

• Бесшовный;
• Сварной.

Производство бесшовной медной трубы более распространено. Суть изготовления заключается в холодном прокате заготовочной медной гильзы до нужного диаметра. Для этого:

• Нагревают медную болванку и проделывают в ней отверстие на специальном стане – прошивном. Получают заготовочную гильзу. Размер болванки и гильзы зависит от желаемого диаметра будущего изделия.
• Гильзу прокатывают на специальных станках, увеличивая диаметр до нужного размера. При изготовлении медной трубы большого диаметра болванку или гильзу могут нагревать несколько раз.

Рекомендуем ознакомиться:  Особенности клипс для крепления ПВХ труб и правила установки зажимов

Производство сварной медной трубы проводится с использованием листового материала, который накручивают на заготовку нужного размера. В месте соединения стенок шов заваривают. Такой способ производства встречается все реже.

Эксплуатационные характеристики и физические свойства медных труб зависят от их дальнейшей обработки.

Различают отожжённые и неотожженные изделия.

• Отожжённые медные трубы более пластичны. Их транспортировка и продажа осуществляется в бухтах. В одной бухте может быть до 50 м.
• Неотожженные трубы продают прямыми отрезками. Они обладают большей жёсткостью в сравнении с трубопрокатом, который не подвергался тепловой обработке.

Обратите внимание! Кроме привычных круглых изделий, производители предлагают медные трубы с квадратным или прямоугольным сечением. Однако их производство дороже, что влияет на конечную цену изделий.

Преимущества медных труб

Медные трубы обладают следующими положительными качествами:

• Устойчивы к коррозии. Их не разрушает перепад температур, эксплуатация в режиме от +200 градусов по Цельсию, замораживание.
• Пластичны. В отличие от стальной или чугунной, медная труба не лопнет при замораживании отопительной системы. Хотя коэффициент расширения у меди ниже, чем у железа.
• Имеют исключительно гладкие внутренние стенки. Это предотвращает возникновение очагов кальцинации солей на внутренней стенке. Медная труба редко «зарастает» отложениями солей даже при эксплуатации в агрессивных средах.
• Термоустойчивость и пластичность позволяют использовать тонкостенные медные трубки, собранные в сложные схемы разводки, при высокотемпературных режимах.

Медные коммуникации не поддаются ни внешней, ни внутренней деформации. Для производства труб и комплектующих используют специальную, очищенную медь, которая на 99,9% состоит из химически чистого металла. Для придания медным трубам эстетичности, их хромируют или красят.

Использование медных трубопроводов

Антикоррозийные свойства меди, её пластичность, термоустойчивость, высокая теплопроводность позволяют использовать изделия из этого металла в воздушных, отопительных, водоснабжающих и изоляционных коммуникациях.

Рекомендуем ознакомиться:  Как рассчитать вес профильной трубы?

В зависимости от диаметра, медные трубы находят применение:

• В системах кондиционирования и конвекторного отопления. Здесь используют лёгкие, тонкостенные изделия диаметром 8-10 мм.
• В холодильных установках.
• В системах водоснабжения для «домашней» разводки. Используют трубы 15-25 мм в диаметре.
• В системах автономного отопления. Диаметр от 20 до 32 мм.
• В системе водоотведения используют трубы наибольшего диаметра. Слив монтируют диаметром 40-50 мм.

Благодаря долговечности и благородному внешнему виду медные трубы используют часто в качестве предмета интерьера, который выполняет функцию изолятора электрической проводки.

Обратите внимание! Монтаж медных трубопроводов имеет свою специфику, поскольку соединение труб и фитингов проводят без использования резьбы.

Особенности монтажа медных трубопроводов

Главной особенностью монтажа медных трубопроводов является то, что здесь не используют привычное для металла резьбовое соединение.

Монтаж проводят:

• методом капиллярной пайки;
• обжимным соединением.

Капиллярная пайка более распространённый способ соединения таких коммуникаций. Она обеспечивает высокую прочность в месте соединения и хорошую герметичность трубопроводу. Паяное соединение позволяет эксплуатировать коммуникации в условиях высоких температур и давления.

Пайка проводится холодным или высокотемпературным методом. Разница в использовании припоя. Холодная пайка для изделий из меди предпочтительна, поскольку нагрев меняет физические свойства этого металла (отжиг). Для устранения вредного воздействия нагрева, при высокотемпературной пайке изделию дают остыть естественным образом, не ускоряя процесс.

Обратите внимание! Эффект капилляра образуется в месте стыковки только если зазор (между трубой и фитингом под пайку) составляет не более 0,4 мм. Локация подачи припоя значения не имеет.

Для обжимного соединения используют специальные самофиксирующиеся или компрессионные фитинги. Укрепить прессованное соединение помогают хомуты или особые фланцы. Соединение без пайки оставляют доступным для осмотра и контроля. Использование коммуникаций, которые смонтированы при помощи обжимных фитингов, ограничивается холодным водоснабжением без нагнетания давления.

Рекомендуем ознакомиться:  ПНД труба для прокладки кабеля в земле

Маркировка

Маркировка внешнего, внутреннего диаметра и толщины стенки изделия проводится как в мм, так и в английских дюймах. Переводить одно в другое несложно. За 1 дюйм принимают диаметр 25,4 мм. Однако на практике это округляется до привычных 25 мм. Также принято округлять и другие размеры в мм относительно дюйма.

Соответственно, расхожие определения в разговорной речи специалистов звучат так:

• диаметр в 50 мм называют двухдюймовым;
• труба в 15 мм – полдюймовой;
• 32 мм – на дюйм с четвертью;
• 20 мм – на три четверти дюйма.

Существуют специальные таблицы для перевода размеров в дюймах в метрическую систему мер. В таблице «Параметры медных труб ГОСТ 617-90» даётся справочная информация соответствия эквивалентов для внешнего диаметра трубы (включает размер внутреннего + толщина стенок).

Обратите внимание! Двойная система мер объясняется исторически сложившейся мерной системой в дюймах, и принятой позже, метрической системой мер в мм, см, м. Таблицей перевода значений диаметра в дюймах в цифры современной системы мер удобно пользоваться при выборе труб и фитингов, произведённых в разных странах.

Как рассчитать массу изделий?

Массу медной трубы рассчитывают по классической формуле масса= объем*плотность, где объем рассчитывают, исходя из длины изделия (1 погонный метр), наружного диаметра и толщины стенки.

Формула выглядит так:

М = (D — S) * S * 3,14 * p/1000

где:

• М – искомая масса 1 метра медной трубы;
• S – толщина стенки (внешний диаметр (D) в мм);
• p – плотность меди, справочное значение, равное 8,9 г/см3.

В общем виде расчёт получается приближенный. Однако для оценки нагрузки коммуникаций на несущие конструкции этого на практике бывает достаточно.

Медные трубы, как известно, долговечные и практичные. Но везде ли можно их использовать? Возможно, что для отдельных ситуаций медь и не подходит… Какие разновидности медных труб выбрать для системы отопления и какой метод соединения использовать?

Эти и другие подобные вопросы интересуют в первую очередь всех, кто при ремонте или создании отопления в доме обратил свое внимание на медные трубы. Ведь в итоге выбора материала и способа монтажа, отопление в доме должно получиться работоспособным, эстетичным, долговечным. Как этого добиться?

Где можно, а где нельзя использовать медные трубы

Не рекомендуется медные трубы прокладывать закрытым методом. Медь – один из лучших проводников электричества. Если рядом будет присутствовать электропроводка, то на меди электромагнитным полем будет наводиться напряжение, которое будет уходить в землю по наименьшему сопротивлению.

Т.е. где-то в бетонной стене на медном трубопроводе образуется точка стекания токов. Здесь будет место повышенной коррозии и очень скоро образуется сквозная дырка. Поэтому нельзя заделывать медные трубопроводы в стяжки и стены. Их нужно прокладывать открытым способом.Для водоснабжения медные трубы использовать нельзя, так как ионы меди не полезны для всего живого. Специальные трубы с внутренним покрытием из олова, в принципе можно, но они весьма дороги и опять же… лучше отказаться и не рисковать, так как покрытие может быть нарушено.

Но из меди можно сделать отличную систему отопления без заделки трубопроводов, — возможно располагая трубы за щитами, настилами, навесными покрытиями или прокладывая их открытым способом. Из меди можно сделать разводку котельной.

Медь со временем тускнеет и темнеет. Обычно за один год материал существенно меняет свой вид. Если хотите чтобы медный трубопровод отопления блистал, выглядел как новый, то после монтажа его нужно покрыть качественным лаком, предотвратив, таким образом, доступ кислорода.

Далее подробнее о видах медных труб, их свойствам и особенностям их применения.

Многообразие видов

В принципе, различных видов медных труб, которые могут быть применены для системы отопления, не мало. Они даже могут быть изготовленные по метрической и дюймовой системе.

Могут быть в самых разных оболочках из пластика, и термоизоляции, в том числе и изнутри. Также по свойствам самой меди они подразделяются на жесткие, полужесткие, мягкие. Если все это «сложить и перемешать»… получается очень много вариантов.

Но это в теории. У нас же широко используются только несколько видов, так как:

• медные трубы с какими либо оболочками редкость из-за их дороговизны.
• дюймовые используются на западе, а к нам целенаправленно поставляются только метрические (они не взаимозаменяемые).

Остается обычный бюджетный вариант, — трубы метрические, голые, жесткие или мягкие. Но, конечно, при желании можно заказать любые…Жесткая медная труба – прямолинейная, любого диаметра, длиной по 5 метров – основная рабочая лошадка для отечественных монтажников систем отопления. Мягкие медные трубы поставляются в бухтах длиной до 50 метров, но с диаметром до 22 мм, так как более толстые уже гнуть не получится.

Бытует мнение, что медные трубы весьма дороги. На самом деле это не так, они сопоставимы по цене с весьма качественными фирменными трубами из сшитого полиэтилена или из металлопластика.

Особенности мягких труб

Большая длина мягких медных труб в отдельных случаях очень удобна. Например, можно сделать подачу топлива без единого стыка, или подать теплоноситель в удаленную точку. Это и более экономичный вариант– экономия на обводах, уголках, соединительных муфтах, и на работе по сборке таких фитингов.

Мягкую трубу достаточно подогнуть по нужной конфигурации. Но случаи, когда требуется единая длинная труба довольно редкие.

Мягкая медная труба может сгибаться под определенным радиусом (не меньше) задаваемым специальным приспособлением – трубогибом. Если же ее гнуть руками, без опоры о круглое препятствие, то она нередко сплющивается, т.е. материал попросту портится.

Использовать такой трубопровод для открытой прокладки все же не рекомендуется, так как выровнять его полностью и придать ему хороший внешний вид все равно не получится. Отопительная система из жесткой медной трубы будет эстетичней, линии труб будут ровными. Для создания того, чем можно будет любоваться, следует использовать жесткий материал , а мягкую поставить туда, где ее не видно.

Особенности подбора для теплого пола

Для создания теплых полов нужно применять особенную мягкую медную трубу покрытую полимерной оболочкой. Такая труба, конечно, подороже, но нужно учесть, что металл без покрытия непосредственно у в стяжку заделывать недопустимо. Так что придется раскошелиться «на подороже». Если же залить стяжкой мягкую медную трубу без оболочки, то при взаимном движении металла и бетона, вследствие теплового расширения, произойдет разрушение конструкции.

Стяжка будет разрушена, а медная труба, при наличии крупных твердых кварцевых частиц, тоже может быть пробитой. Оболочка из полимера, за счет своего сжатия компенсирует разницу в тепловых расширениях этих материалов.

Конечно эта оболочка термоизолирует, поэтому она по эффективной теплопередаче здесь приравнивается к сшитому полиэтилену.

В чем же преимущество медной трубы для теплого пола, ведь материал то дорогой? Вероятно только лишь в особой долговечности, для следующих поколений….

Соединение с помощью обжима

Медные трубы могут соединяться компрессионным фитингом, который закручивается ключом. Компрессионный – значит сжимающий, — гайка с кольцом надевается на трубу, труба вставляется в фитинг с резьбой, гайка накручивается и сжимает кольцо.

Но качество соединения получается просто плохое, – при сдвижении трубы течь обеспечена, если не потечет раньше… Также это соединение только на вид разборное, обжатый конец трубы с кольцом повторному обжатию не подлежит. От этого способа лучше отказаться, как от ненадежного. Но существует еще прессовый фитинг. Он надевается на трубу, затем обжимается по диаметру приспособлением, получается очень качественное, совсем не разборное соединение.

А здесь беда в том, что для обжатия требуется электрический пресс и целый набор клещей под разные диаметры и разные фирмы. В общем, это дорого и местными умельцами фактически не практикуется, так что испытать прессовые соединения медных труб вряд ли доведется.

Мягкие медные трубы обжимными методам могут соединяться только в том случае, если внутрь участка где происходит обжатие вставляется опорная втулка. Она не дает трубе слишком деформироваться и обеспечивает достаточную упругость соединения, хоть немного и уменьшает внутренний диаметр.

Соединения пайкой

Пайку медных труб бытовых диаметров различают по температуре:

• высокотемпературную, когда медная труба разогревается до малинового цвета называют жесткой (не путать с определением самих труб – «жесткая – мягкая»);
• низкотемпературную называют мягкой, она применяется в подавляющем большинстве случаев.

Высокотемпературная пайка медной трубы необходима разве что когда трубопровод готовят под газообразные вещества, при которых трубы нельзя мыть, а в них останется флюс пайки. Во всех других случаях должна применяться мягкая пайка. После высокотемпературной пайки медная труба обгорает, меняет цвет, не поддается зачистке. Выставлять ее на показ не рекомендуется. При мягкой пайке особо выделяющихся изменений не происходит.

Но жесткая пайка при этом намного проще – достаточно разогреть соединение до малинового цвет и присадить припой. А вот с мягкой нужно заниматься – зачистить места контакта (изнутри тоже), после чего наносится флюс, и детали стыкуются.

Зачастую мастера не хотят возиться с мягкой пайкой и рекламируют жесткую, как якобы особопрочную. На самом деле оба вида дают одинаковую прочность и качество соединений. Поэтому от такого предложения нужно отказаться.

Мы добрались до выводов, которыми больше всего интересуется конечный потребитель. Рекомендуется для котельной или для открытой прокладки применить жесткие медные трубы соединенные мягкой (низкотемпературной) пайкой. В результате должна получиться система отопления из медных труб, которая заслуживает самых хороших отзывов.

Используемые источники:

• https://mr-build.ru/newteplo/montaz-mednyh-trub.html
• https://eurosantehnik.ru/mednye-truby-dlya-otopleniya-vodosnabzheniya-soedinenie-trub.html
• https://trubadelo.ru/truby/truba-mednaya
• https://infotruby.ru/material/mednye-truby
• http://teplodom1.ru/radiattopl/138-mednye-truby-dlya-sistemy-otopleniya-primenenie-i-osobennosti.html
