Использование каких кранов лучше для радиаторов отопления

Здравствуйте, уважаемый читатель! Все мы давно привыкли к тому, что кран для радиатора отопления стал неотъемлемой частью домашнего быта. С каждым годом растет число его разновидностей, увеличивается количество функций. Чтобы разобраться в этом, рассмотрим сегодняшние возможности устройства, где и как оно может применяться, как выбрать подходящий именно для вас вариант.

Что это такое и для чего он нужен?

По привычной классификации краны относятся к запорной арматуре. Им всегда отводилась роль открывать и закрывать проход для движения содержимого в трубопроводе.

В отопительных приборах они перекрывают поступление горячей жидкости непосредственно в радиатор.

Назначение и область применения

Сегодняшние монтажные технологии предусматривают обязательное оснащение каждого отопительного прибора запорным элементом. Это позволяет во внештатных ситуациях отсечь движение теплоносителя в батарею, демонтировать её и провести починку без спуска воды из системы.

Наряду с запорной арматурой нагревательные приборы снабжаются регулировочными устройствами по регулировке температуры. В верхнюю пробку радиатора монтируется стравливающий клапан Маевского.

Эти виды арматуры стали обязательным атрибутом «умного дома», применяются как в жилых помещениях, так и в административных зданиях, учреждениях, торговых центрах, повсюду, где живут и работают люди.

Характеристики

Общими параметрами для всех видов радиаторных кранов являются:

• типоразмеры, по которым их подбирают к определенным радиаторам и отопительным системам (сечение, размеры корпуса, резьбы);
• давление, на которое рассчитано устройство;
• температурный режим носителя;
• пропускная способность.

Из каких материалов изготавливают

Устройства работают со средой, имеющей достаточно высокую рабочую температуру (до девяноста градусов).

Сырьем для их изготовления служат латунь, нержавеющая сталь, в металлопластиковых разводках применяются также и полипропиленовые изделия.

Устройство крана

Арматура состоит из литого корпуса, позволяющего выдерживать напор и высокую температуру жидкости в системе. Внутри расположен запирающий механизм, конструкция которого зависит от вида затвора. Он соединен с управляющей ручкой штоком.

Герметичность устройства обеспечивают полимерные уплотнители.

Принцип работы

В большинстве случаев на батареи устанавливают шаровые устройства. Управление краном производится вручную, поворотом ручки. Запорный элемент в виде шара с отверстием посередине, вращается и может либо полностью перекрывать проход, либо открывать его навстречу потоку.

Затворы с регулирующими функциями имеют дополнительные механизмы.

Преимущества и недостатки

У данного вида арматуры есть свои плюсы и минусы.

К достоинствам радиаторного запорного, а также запорно-регулирующего устройства относят:

• отсечение движения потока в данную батарею, что позволяет демонтировать её, отремонтировать и вновь установить на место без слива содержимого из трубопровода;
• отключение радиатора и направление потока теплоносителя в его обход по байпасу, что дает возможность снимать батарею, не останавливая работу всей отопительной системы в доме;
• спуск воды из конкретного отопителя, стравливание из него воздуха;
• регулировка количества тепла, поступающего к обогревателю.

Если однотрубная система не будет оснащена байпасом, закрытие затвора в батарее приведет к перекрытию всего трубопровода, например, в подъезде.

Отличия крана от задвижки

Радиаторные запорные устройства отличаются от задвижек компактностью и простотой использования. В них достаточно повернуть ручку и клапан будет закрыт.

Кроме того, задвижки быстро ломаются, постоянно нуждаются в обслуживании, замене уплотнителей.

Трудно представить себе их применение в домашней сети отопления. Они в силу своей дешевизны используются в трубопроводах центрального отопления, где сечение труб больше 100 мм.

Виды и конструкции

Разновидности современной радиаторной арматуры включают:

• регуляторы в виде клапанных устройств с термоголовками, управляющие температурой отопительных приборов;
• шаровой затвор;
• балансировочные вентили, управляемые вручную в большинстве индивидуальных домов и способные создать равномерный обогрев во всех участках дома;
• воздушные стравливающие клапаны, включающие кроме ручных кранов маевского более продвинутые автоматические воздухоотводчики;
• промывочный кран, используемый для промывания батареи;
• обратный клапан, предотвращающий течение потока в обратную сторону, например, в сетях с принудительной циркуляцией.

Срок службы

Продолжительность стабильной работы арматуры в агрессивной горячей среде зависит от толщины стенок корпуса, конструкции запорного или регулировочного устройства, износа уплотнителей, а также от условий эксплуатации.

Большинство латунных кранов способны проработать не менее 20-25 лет.

Советы по выбору

Для домашней разводки без регулировки достаточно установить на приборы шаровые краны. При условии правильного использования они прослужат долго и эффективно.

В квартирах с центральным отоплением рекомендуют ставить регулировочные клапаны с термоголовками. Они и засоряются не так быстро, способны выполнять как запорные, так и регулирующие функции.

Технические характеристики арматуры поможет выяснить маркировка, выбитая на корпусе каждого изделия.

Примерная цена

Стоимость арматуры зависит от технических параметров, качества изделий и производителя.

Так, полипропиленовый шаровый кран на полдюйма, сечением 20 мм, оснащенный муфтой-американкой, производства Турции стоит 167 рублей.

Регулировочный вентильный затвор итальянской фирмы FAR такого же типоразмера, который можно использовать в центральной городской и автономной загородной системе отопления, стоит уже 523 рубля. Автоматические будут стоить ещё дороже.

Правила монтажа и эксплуатации крана

Важно правильно выбрать схему установки арматурных аксессуаров.

Порядок установки арматуры во всех схемах одинаков – на подводку монтируется обыкновенный шаровой, а на обратном отводе – регулирующий кран. На верхнем углу монтируют клапан маевского или автоматический воздухоотводчик.

Перед установкой сверяют стрелку на корпусе устройства с течением теплоносителя.

Перед началом и по завершению сезона необходимо проворачивать рукоятки для избегания залипания затвора и очистки механизма от накопившихся частиц.

Необходимые инструменты и материалы

Из инструментов нужны будут:

• плоскогубцы;
• ключи разводные или универсальные;
• набор крестообразных и шлицевых отверток;
• ключ с трещоткой.

Понадобится сама арматура, пакля, фум лента, сантехническая паста.

Ход работ

Процесс установки не вызывает трудностей.

• Сливают из труб отопления всю воду.
• Сначала накручивают устройство на трубу.
• Разбирают муфту-американку, вкручивают её в футерку радиатора.
• Подводят трубу с краном к батарее и накручивают гайку.

Соединение готово.

Видео по монтажу

Как правильно устанавливать арматуру, можно увидеть в данном видео

Особенности эксплуатации

В схеме с одной линией, которая в силу своей экономической выгоды из-за малых затрат на монтаж и материалы пользуется большей популярностью, на подачу монтируют шаровой затвор, а на обратный отвод – регулирующий вентиль.

В системе из двух линий на подачу устанавливают термоклапан, а на обратную линию – вентиль балансировочный.

Частые ошибки и проблемы при установке

Арматура размещена в ограниченном пространстве, к ней плохой доступ, ручку крана нельзя полностью развернуть.

Неправильно установлен кран по отношению к направлению потока теплоносителя.

Перед установкой необходимо следить за направлением стрелки на корпусе устройства.

Рядом с термостатическим клапаном установлен защитный экран. В данном случае показания термоклапана относительно температуры воздуха в комнате будут все время неточны, так как он находится в более теплой её части.

Советы специалистов

Диагональная схема подключения радиаторов уже доказала свою наилучшую эффективность. Наибольшие теплопотери допускаются при монтаже нижнего подключения.

Терморегуляционную головку клапана следует размещать перпендикулярно экрану радиатора, чтобы поток теплого воздуха не оказывал корректирующего воздействия на ее показания.

Нельзя устанавливать кран на трубе, соединяющей расширительный бак с котлом. Непредвиденное его перекрытие может привести к взрыву.

Заключение

Как видим, процесс совершенствования запорно-регулирующей арматуры для отопительных приборов происходит непрерывно. Надеемся, что опубликованный материал поможет вам сделать правильный выбор. Желаем успехов в благоустройстве вашего жилища, подписывайтесь на наши статьи, делитесь опытом в соцсетях.

Содержание статьи:

Современные краны для радиаторов отопления – незаменимая деталь, без которой невозможна нормальная работа батареи. На рынке представлено большое количество различных моделей от российских и зарубежных производителей, поэтому определиться с выбором не так просто. Стоит заранее узнать принцип работы стандартного крана, изучить доступные разновидности и модели, понять их функционал и механизм.

Функция крана для радиатора

Разновидности кранов в зависимости от принципа действия и целевого назначения

Большинство современных радиаторов способны выполнять свои основные функции без использования дополнительных элементов. Но существуют ситуации, при которых кран на радиатор для отопления просто незаменим. Это происходит, когда нужно установить, убрать или заменить батарею, проверить ее работоспособность, протестировать после монтажа либо провести другие работы. Регулировочный смеситель помогает частично перекрыть тепловую подачу во время промывания или профилактической диагностики различных элементов системы. Это позволяет заметно сократить время, потраченное на ремонтные работы, поскольку не понадобится полностью сливать воду во всей отопительной системе.

Кран также дает возможность остановить работу батареи в одном помещении, если эту комнату не нужно отапливать в течение определенного периода. При помощи устройства можно регулировать подачу тепла в автоматическом либо ручном режиме, убирать воздушные пробки из батарей, из-за которых система не будет нормально функционировать. Стандартные и шаровые краны для отопления необходимы для регулировки температурного режима в помещении. К примеру, если весной в центральной системе еще не отключили отопление, поменять температуру радиатора будет невозможно без помощи вентиля.

Разновидности вентилей

Запорный угловой кран устанавливается на выходе из радиатора

Угловой кран для батарей отопления относится к балансировочному типу. Он закрывается и открывается при помощи одного оборота, сдвигаясь на несколько миллиметров, что позволяет легко фиксировать его в нужном положении.

Запорный кран углового типа устанавливается на выходе из радиатора, подходит для двухтрубной и однотрубной отопительной системы. Сделан с учетом конструктивных особенностей стандартных радиаторов и помогает проводить различные операции во время монтажа и ремонтных работ. При установке таких кранов нужно обязательно использовать американки и другие необходимые инструменты.

С регулировкой

Регулировочный вентиль позволяет менять температуру радиатора

Вентили с регулировкой помогают управлять потоком воды и менять температуру в комнате, поддерживая ее на оптимальном режиме. Терморегулирующий кран представляет собой простой сифон, внутри которого находится емкость с газом либо жидкостью. Когда температура повышается, газ либо жидкость начинают расширяться и давят на шток. Далее он опускается и перекрывает доступ воды внутри радиатора. При снижении температуры шток начнет подниматься, что спровоцирует увеличение потока воды в батарее. Модели газового типа реагируют на смену температуры быстрее, при этом они не сильно отличаются по стоимости от стандартных водяных вентилей.

Шаровый

При повороте шарового крана подача воды в радиатор прекращается

Кран радиаторный шарового типа получил такое название благодаря своему механизму, который представляет собой небольшой шар с отверстием. Вентиль может находиться в двух положениях: закрытом и открытом. При повороте устройства на 90 градусов подача тепла по трубам прекращается. Шаровые вентили считаются самыми популярными и изготавливаются из различных материалов, чаще всего это латунь, бронза, сталь или полипропилен. Они имеют угловую или прямую конструкцию, различаются по пропускной способности – она может быть стандартной либо полупроходной. Для повышения эффективности работы выбирают полупроходные регулировочные краны и монтируют их на радиаторах с помощью гайки либо американки.

Механизм запирания крана

Кран для системы отопления имеет стандартный механизм запирания, строение которого зависит от его типа. Работа устройства контролируется при помощи специальной рукоятки или ручки на самом вентиле. Ручка приводит кран в действие и помогает двигать его вокруг своей оси. Если повернуть вентиль по направлению к патрубкам или входу трубопровода, поток теплоносителя будет остановлен. Обычно вентиль открывают для обеспечения максимальной подачи жидкости, чтобы обеспечить помещение теплом. Кран можно регулировать и ставить на нужный уровень, поворачивая против часовой стрелки. Для удобства на устройстве есть специальные выступы, указывающие на уровень ограничения при его открытии.

После закрытия крана циркуляция теплоносителя прекращается полностью. Его закрывают, когда требуется понизить температуру радиатора до минимального уровня, к примеру, в летний сезон. В закрытом положении ручка вентиля должна образовывать угол в 90 градусов между осью и трубопроводом. В этом случае движение рукоятки идет по часовой стрелке в соответствии с выступами, чтобы циркуляция жидкости останавливалась не сразу и равномерно. Если кран заклинило, понадобится снять фиксирующую гайку и рукоятку при помощи ключа для регулировки штока. Чтобы поставить его в нужное положение, прижимную втулку под шестигранником разрабатывают и фиксируют свободнее.

Шток разрабатывают медленными движениями при помощи разводного ключа. При этом не стоит прилагать повышенные усилия, чтобы не деформировать кран или весь механизм в целом.

Советы по выбору вентиля для батареи

Стальные краны лучше выдерживают грязную горячую воду в центральном отоплении, реже ломаются

Чтобы выбрать кран стандартный или воздушный для радиаторов, прежде всего обращают внимание на условия, в которых будут эксплуатироваться радиаторы. Если речь идет о помещении с центральным водоснабжением, ставят латунные или стальные вентили. При наличии некачественной воды простые краны быстро засоряются и выходят из строя, их использование доставляет много проблем. В частных домах с автономным отоплением лучше ставить терморегулирующие вентили, они помогают заметно сэкономить расходы на тепловую энергию.

Для многоквартирных домов с индивидуальными котельными стоит выбирать качественные краны шарового типа, способные выдерживать температуру до 200 градусов и давление в пределах 16-40 Бар. Лучшим вариантом станут вентили от проверенных производителей – Бугатти, Овентроп, Danfoss и Far – устойчивые к различным повреждениям и коррозии. Узнать, как должен называться определенный тип крана, можно у специалиста. Необходимо учитывать, что все краны способны уменьшать поток воды, это способно привести к снижению температуры нагрева. При отсутствии достаточной тепловой энергии поток отключают при помощи вентиля.

Шаровые краны делятся на несколько видов. В зависимости от пропускной способности они могут быть полнопроходными, стандартными и неполнопроходными. В первом случае вентили пропускают 90-100% от всего потока теплового носителя, во втором не более 70-80%, в третьем – 40-50%. Идеальным вариантом для монтажа станут полнопроходные варианты, поскольку в них теплоноситель циркулирует максимально свободно. По виду и способу монтажа краны делятся на муфтовые, приварные, комбинированные и фланцевые. Муфтовые варианты подходят для газопроводов и водопроводов, а также применяются при монтаже систем отопления.

Их можно устанавливать в жилых помещениях и промышленных зданиях. Это стандартные и компактные устройства, простые и надежные в эксплуатации. Фланцевые варианты больше подходят для трубопроводов большого диаметра. При их установке используют уплотнительные прокладки, улучшающие герметичность и прочность мест соединений трубопровода и крана. Приварные конструкции устанавливают методом сварки, для комбинированных применяют несколько вариантов монтажа. Комбинированные краны делятся на проходные, угловые и многоходовые, их тип выбирается с учетом конкретной системы.

Чтобы избежать проблем в процессе эксплуатации, краны нужно устанавливать на каждом радиаторе. К их выбору и монтажу подходят максимально ответственно, только в этом случае они прослужат долго.

Самостоятельная установка

Для удобства эксплуатации и ремонта краны устанавливаются на каждом радиаторе

Перед началом работ необходимо удалить тепловой носитель из системы отопления. Владельцы частных домов могут сделать это без особых усилий, в квартире процедуру придется согласовать с управляющей компанией. Кран нужно ставить перед батареей и за особой перемычкой, соединяющей вход и выход теплоносителя, чтобы не прерывать процесс циркуляции. При установке нужно помнить об отсутствии препятствий для ручки регулировки, которая должна свободно поворачиваться в любом положении, а также о свободном доступе к крану любого пользователя.

Перед монтажом понадобится:

• выбрать подходящий участок для установки;
• наложить на резьбу крана уплотнитель, к примеру, ФУМ ленту;
• прикрутить кран;
• проверить все участки соединения на наличие протечек.

Перед покупкой крана нужно проверить, чтобы его диаметр соответствовал диаметру трубы, дополнительно уточняют и тип резьбы. Если кран ставят на трубу с открытой резьбой, ленту наматывают по часовой стрелке. Если ленты достаточно, чтобы завинтить резьбу, нужно приложить усилия. После окончания работ небольшие участки уплотнителя могут остаться на стыках, это нормальное состояние, характерное для качественной герметизации.

Если кран проворачивается слишком легко, значит слой уплотнителя чересчур тонкий. В такой ситуации добавляют дополнительное количество ФУМ ленты и плотно привинчивают кран к трубке.

После окончания работ обязательно проверяют соединение и заполняют систему водой при наличии высокого давления. Если не соблюсти это правило, неправильная герметизация способна спровоцировать затопление помещения. Чаще всего это происходит в многоквартирных домах, где системы отопления заполняются водой без предупреждений и обычно в будние дни.

Количество кранов зависит от типа радиатора и потребностей владельцев помещения. На каждую батарею нужно ставить отдельный вентиль, чтобы контролировать ее работу.

Кран помогает осуществлять быстрый монтаж и профилактику радиатора, менять его температуру и проводить другие манипуляции, тратя на них гораздо меньше времени. Это незаменимая деталь, без которой невозможна полноценная работа современной радиаторной батареи.

В каждом жилом доме обязательно имеются отопительные устройства, предназначенные для обогрева комнат. И если раньше подачу тепла невозможно было регулировать, то сегодня, благодаря современным приборам, легко можно прибавлять или убавлять мощность при необходимости. К ним относятся краны для радиаторов отопления, которые обладают индивидуальными характеристиками, функциями и имеют разное предназначение.

1 Функциональное назначение</span></h2>

Некоторые могут подумать, что краны, вентили и другая арматура совершенно не нужны, да к тому же их установка требует дополнительных затрат времени и денег. Но это не так, ведь с помощью них можно решить ряд важных задач:

• Регулирующие краны на батарею отопления позволяют частично перекрыть подачу тепла для промывки или периодической диагностики отдельных частей системы. А это значит, что даже не придется полностью сливать воду во всем отоплении, что существенно сократит время ремонтных работ.
• При установке запорного клапана для радиатора отопления имеется возможность полностью отключить батареи в одной из комнат, если это помещение временно будет не отапливаться по какой-либо причине.
• Краны позволяют регулировать интенсивность подачи тепла в ручном или автоматическом режиме.
• А также перекрытия некоторых кранов позволяют удалить воздушные пробки из батарей, из-за которых осложняется нормальное функционирование системы.

‘ >Когда не греет радиатор, можно ли устанавливать кран на байпас?

Конечно же, современные отопительные приборы могут без проблем выполнять свои функции и без дополнительных элементов. Но в некоторых случаях, например, когда требуется заменить, убрать или дополнительно установить батарею, запорный кран очень даже пригодятся.

‘ >Краны для радиаторов. Где и как используются.РекомендуемПринцип работы балансировочного крана в системе отопления

2 Разновидности кранов</span></h2>

Для регулировки воды в системе отопления существуют специальные устройства — краны.

Конечно, это условное название, ведь с технической точки зрения, бывают не только краны, но также заслонки, задвижки и вентили. Они подразделяются по типу назначения, способу крепления и материалу, из которого изготавливаются.

‘ >Термоголовка для радиаторов

На полках магазинов можно найти много видов таких устройств, однако некоторые из них имеют более широкое распространение:

• Шаровые. Такое название устройство получило благодаря тому, что внутри прибора находится запорный механизм в форме шара с отверстием. Устройство может находиться только в двух положениях — закрытом и открытом. Поэтому принцип работы вентиля очень простой: при простом повороте на 90 ⁰C перекрывается подача тепла по трубам. Устройства шарового типа считаются самими распространенными. Такие краны бывают из различных материалов, но чаще всего можно встретить из латуни, стали, бронзы и полипропилена. По конструкции шаровые краны могут быть угловые и прямые. А также устройства различают по пропускной способности, которая бывает полнопроходная и стандартная. Для того чтобы эффективность работы была выше, следует выбирать регулировочный кран для отопления полнопроходного типа. К радиаторам вентиль присоединяют при помощи «американки» или гайки.

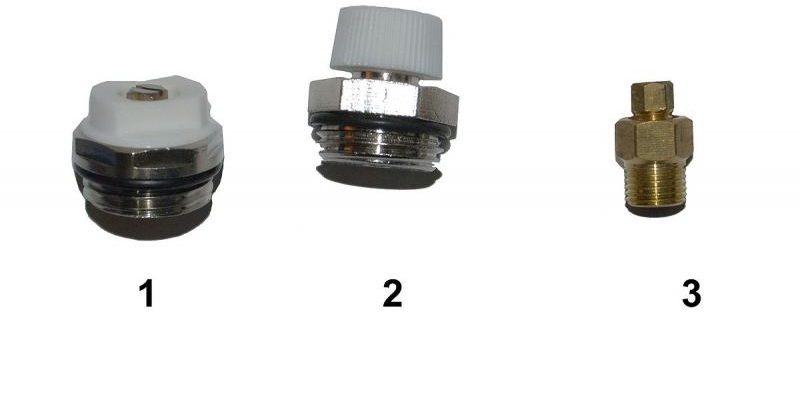

• Кран Маевского. Такой тип устройства используется для удаления воздуха из системы отопления, который попадает туда вместе с водой, и существенно снижает эффективность нагрева. Воздух скапливается в самой верхней точке, поэтому кран Маевского устанавливают сверху на батарее. Но стоит помнить, что устройство имеет небольшую пропускную способность, поэтому его лучше устанавливать только на радиаторы последнего поколения, которые изготавливают из алюминия или стали. Открыть такой тип устройства можно с помощью обычной отвертки или специального ключа. Конечно же, лучше отдавать предпочтение механизму, который открывается отверткой, так как ключ можно легко потерять. Периодически необходимо спускать воздух в системе, для этого вентиль следует повернуть против часовой стрелки. Характерное шипение говорит о наличии воздуха в трубах, когда оно прекращается, кран следует закрыть. Главное, стоит помнить, что если к системе подключен насос, то перед тем как спускать воздух, его обязательно следует отключить.
• Конусные. Благодаря тому, что механизм устройства работает плавно, с помощью вентиля можно легко регулировать напор воды. Такие краны производят из бронзы, латуни и полипропилена.
• Терморегулирующие. С помощью вентилей этого типа можно автоматически управлять не только потоком воды, но и поддерживать оптимальную температуру в комнате. Терморегулирующий кран представляет собой сифон, в котором находится ёмкость с жидкостью или газом. Принцип работы такого устройства состоит в том, что во время повышения температуры жидкость или газ в сифоне расширяется, давя на шток, который затем опускается, перекрывая доступ воды в радиаторе. И наоборот, если температура снижается, то шток поднимается, и поток воды в батарее увеличивается. Стоит заметить, что модели с газовым наполнением быстрее реагируют на изменения температуры, нежели устройства с жидкостью, хотя цена у них практически одинаковая.

Помимо того, что у всех кранов свое предназначение, при их выборе также стоит учитывать диаметр труб и особенности монтажа. А для того чтобы кран прослужил как можно дольше, следует обращать внимание на его пропускную способность, рабочее давление в системе и, конечно же, качество материала.

‘ >Кран клапанный американка для радиаторов отопления ключ

3 Советы специалистов</span></h2>

Обычно многие не знают, какие краны лучше ставить на радиаторы отопления, и могут легко запутаться в их выборе. Поэтому стоит учесть мнения и советы людей, специализирующихся в этой сфере. А специалисты советуют, перед тем как выбрать регулировочный кран для радиаторов, сначала обратить внимание на некоторые условия, при которых вентили будут эксплуатироваться:

• Помещения с центральным теплоснабжением. В домах с таким отоплением необходимо ставить заслонки, сделанные из латуни или стали. Но регулировочные вентили ставить не стоит, так как из-за некачественной воды краны быстро засоряются, выходят из строя, и их регулировка становится невозможной.
• Частные дома с автономным отоплением. В таких домах специалисты советуют устанавливать на радиаторы терморегулирующие устройства. Подключение вентилей с термоголовкой эффективно помогает сэкономить энергию.
• Многоквартирные дома с индивидуальной котельной. В таких условиях идеально подойдет качественный шаровый кран, который способен выдержать до 200 ⁰C и давление от 16 до 40 Бар. А также вентиль должен быть устойчив к механическим повреждениям и коррозиям.
• Нужно учитывать и то, что у любого крана есть способность уменьшать поток воды, а это приводит к снижению температуры обогрева. И если энергии тепла изначально не хватает, то с помощью вентиля его можно будет только отключить. Регулировочные механизмы в таких ситуациях устанавливать бесполезно.

А для того чтобы во время эксплуатации избежать некоторых проблем, радиаторные запорные механизмы необходимо устанавливать на каждой батарее. Чтобы такие устройства прослужили как можно дольше, их нужно не только правильно подключить, но и качественно подобрать.

‘ >Краны , фитинги к радиаторуФото На первый раз может показаться, что выбрать оборудование для отопления простое дело. Однако разновидностей кранов для радиаторов отопления множество, что и заставляет задуматься над выбором, особенно тех, кто мало разбирается в таком деле. Постараемся помочь хоть поверхностно разобраться в этой задаче.

Функциональность

Любая деталь отопительной системы нуждается в регулировке и своевременном обслуживании. Радиаторные элементы предназначены для:

• Абсолютного перекрытия отопительного приспособления от всей системы.
• Регулирования протока носителя тепла через основные элементы системы.
• Контролирования расхода тепла в зависимости от внешних факторов.
• Освобождения от воздуха батарей и труб.

Существует множество ситуаций, когда без отключения потока, просто не обойтись. Например, при функционирующем отоплении в теплые дни в жилье становится жарко, либо есть необходимость в ремонте, замены или промывки элементов отопления. Отсутствие запорной детали не даст произвести какие-либо действия с батареей.

Разновидности

Далее приводится список видов запорной и регулировочной арматуры:

• Угловой и прямой кран для радиатора с полуоборотом и шаровым механизмом. Используемые материалы для них: латунь, бронза либо полипропилен со вставкой из металла.
• Вентили для балансировки отопления прямого и углового типа.
• Регулировочные краны с термостатическими клапанами.
• Приспособления для спуска воздуха ручного и автоматического типа.
• В данное время не затруднительно найти магазин где можно купить кран для радиатора любого вида.

Рассмотрим подробнее, какие механизмы лучше всего устанавливать на батареи в разных ситуациях.

Установка шаровых вентилей

Стандартный кран с шаровым механизмом переключается лишь на два положения, то есть либо закрывает, либо открывает поток. Регулировка протекания носителя тепла через радиатор при помощи его невозможна. «>»>»>»>»>»>»>»>»>

Можно найти фото простой схемы подключения отопительного прибора с такими видами кранов радиатора. Эта схема станет наилучшим вариантом подключения, без возможности регулирования, батарей к стоякам квартирного отопления. В произведении балансировки все равно нет надобности, а устанавливать термостатический клапан нет смысла из-за не качественного носителя тепла.

Вместо сливного крана радиатора шарового типа на выходе можно установить запорный клапан, он отличается только внешним видом.

От компоновки всех элементов отопления зависит какой можно установить кран с обычным покрытием или декоративным, возможен вариант углового типа. При выборе приспособления нужно учитывать характеристики рабочего давления, на которе рассчитано изделие, оно указывается на его корпусе либо в руководстве по эксплуатации. Оно обязано соответствовать давлению всей отопительной системе жилья. «>»>»>»>»>»>»>»>»>

Лучше выбирать для установки на батареи арматуру хорошего качества из латуни с толстыми стенами и соединением гайкой накидного типа. Такая гайка даст возможность быстро соединять и разъединять подводы не требуя вращения других элементов. Цены на краны для радиаторов доступны для каждого обывателя. Однотрубный стояк нужно оборудовать байпас с малым отклонением в сторону от главной трубы.

Балансировочный вентиль

Регулировочный вентиль отличается, по конструкции, от шарового тем, что им возможно постепенно перекрывать проходное отверстие несколькими оборотами. При этом после регулировки расположение вентиля возможно зафиксировать, чтобы нечаянно не нарушить настройки. Такой вид регулировочного устройства устанавливается на выходном отверстии из радиатора.

• •
  •

Чугунные радиаторы отопления: описание лучших моделей, монтаж и характеристики радиаторов (120 фото)

Промывка радиаторов отопления: продувка, прочистка и уход за системой отопления (115 фото)

Газовые конвекторы — выбор, особенности использования и отзывы владельцев (видео + 105 фото)

На подводе воды монтируют простое шаровое, а на обратную циркуляцию балансировочное устройство. Угловая либо прямая конструкция применяется в зависимости от расположения трубопроводов и оборудования. Важно при установке использовать детали с не зависимыми гайками. «>»>»>»>»>»>»>»>»>

Большое внимание надо уделить качеству литья и толщине латуни арматуры. В случае, если проложена система из полипропилена, не стоит приобретать ППР устройства, лучшим вариантом стонет установить переходники и качественные изделия из металла. Данные устройства устанавливаются на все батареи, помимо самого крайнего к тупику системы.

Вентили с термостатическими клапанами

Такие модификации вентилей считаются наилучшими, для отопительных систем частных зданий. Настроенная на конкретную температуру воздуха, термическая головка определяет режим открывания либо закрывания проходного отверстия штоком клапана. Так образуется автоматическое контролирование теплоносителя, который проходит через отопительный элемент.

• Терморегулятор для радиатора отопления: назначение, виды, устройство, монтаж в систему и советы по уходу и ремонту (видео + 105 фото)
• Вертикальные радиаторы отопления — как выбрать идеальный радиатор отопления и особенности его применения (90 фото + видео)
• Мощность радиатора отопления: расчет тепловой мощности и методика расчета отопительных радиаторов (85 фото и видео)

Данные детали устанавливаются на подводе к батарее, с обратной ставится балансировочное устройство. Балансировка системы не будет осуществляться автоматически термическими головками, установка вентилей необходима при любой ситуации.

Заключение

В зависимости от определенных условий в каждой отдельно взятой ситуации, можно определить какого типа устанавливать арматуру отопления.

Если нет надобности в регулировке, то можно подсоединить отопители через обычную арматуру запорного типа, которая будет срабатывать лишь на выключение прибора.

Регулировка либо автоматический режим температуры в жилье нуждается в установке соответствующих элементов.

Фото кранов на радиаторы

• •
  •

Обвязка радиаторов отопления — схемы подключения и варианты выбора способа подключения (чертежи + 90 фото)

Водяные конвекторы отопления: плюсы, минусы и виды конвекторов. Советы экспертов по выбору и применению водяных конвекторов (135 фото и видео)

Какие радиаторы отопления лучше: обзор лучших моделей для квартиры и частного дома (115 фото)

При монтаже современной системы отопления не обойтись без запорной и регулировочной арматуры. Краны устанавливают в местах обвязки котла, слива воды, стравливания воздуха, установки байпаса, циркуляционного насоса, радиаторов отопления и т. д. Они предназначены для регулировки потоков воды и её перекрытия в случае поломки или замены некоторых приборов или элементов в системе отопления. Даже самая сбалансированная, совершенная и надёжная схема отопления жилья требует как минимум одной установки крана – для слива теплоносителя. В реальности запорных элементов должно быть намного больше. И какие функциональные обязанности будут у каждого крана, зависит от его местоположения в системе отопления, конструктивно они тоже могут отличаться один от другого.

Основные виды запорной арматуры для системы отопления

Основной принцип работы любого крана – это запирать и регулировать поток жидкости. Совершать это можно с помощью нескольких видов механизмов, какие были использованы в конструкции кранов и дали им названия. Каждый вид запорно-регулировочного устройства имеет свои преимущества и недостатки, позволяющие лучше подобрать их к конкретному месту в системе отопления.

Важно! Многие краны имеют на корпусе обозначение в виде стрелки, которая указывает направление движения жидкости. Несоответствие подключения указателю может привести к поломке или неправильной работе запорного устройства.

Каждый кран, даже полностью открытый – это дополнительное сопротивление на пути потока воды, которое уменьшает напор и давление теплоносителя, а также требует увеличения мощности циркуляционного насоса.

Самые популярные виды кранов для системы отопления по конструкции и предназначению:

1. Устройство шарового крана для отопленияШаровой – название определяет тип конструкции. Внутри имеется шар с отверстием, поворачивающийся на 90°. Этот универсальный кран применяется в тех местах, где нужно одним движением перекрыть поток жидкости или газа. Особенности данного устройства – это простота конструкции, небольшое сопротивление потоку воды, быстрое запирание, не предназначено для регулировки. Поворот запорного шара осуществляется с помощью вентиля-бабочки или рычага;
2. Вентильный – предназначен для регулировки и запирания потока с помощью постепенно опускающегося клапана в виде конуса или цилиндра. По сравнению с шаровой конструкцией, имеет более сложный механизм и большее сопротивление потоку воды. Во избежание протекания вдоль штока, требует периодической замены набивки сальника, а при частом использовании – резинового уплотнения клапана. Если вентильный кран использовать только в качестве запорной арматуры, то штоковой утечкой воды, во время движения клапана, можно пренебречь, ведь в крайних положениях это устройство герметично, даже при отсутствии набивки сальника;
3. Кран-задвижка – устройство очень похожее на вентильный тип, но вместо клапана находится задвижка. Эта конструкция осуществляет меньшее сопротивление потоку воды, лучше его регулирует. Сама задвижка подвержена более быстрому износу, чем клапан;
4. Кран МаевскогоКран Маевского – специфическое устройство. Предназначено для стравливания воздуха из радиаторов отопления. Отличается своей миниатюрностью. Вместо этого типа можно устанавливать маленькие краны других конструкций, но они не будут иметь эстетический вид. Более практичная конструкция крана Маевского работает в автоматическом режиме;
5. Промывочный кран – это конструктивно усовершенствованная радиаторная пробка, предназначенная для установки в секциях батарей отопления для облегчения их промывки от разного рода осадков. Её узкая специализация не позволяет устанавливать в других местах системы отопления;
6. Кран-терморегулятор – предназначен для регулировки температуры воздуха в помещении путём постепенного перекрывания или полного запирания потока теплоносителя, поступающего в радиаторы системы отопления. В зависимости от того, какие регулирующие элементы имеет схема этих устройств, они делятся на механические, электронные, с электроприводом;
7. Трехходовой кран для отопленияТрехходовой – этот тип устройства имеет множество разнообразных видов конструкций. Их успешно можно применять и для запирания, и для регулировки теплоносителя. Крепятся они к системе отопления с помощью резьбы, фланцев или сварки. Имеют различную форму поворотной части (Г-образные, Т-образные, S-образные). Затворная деталь может быть сальниковой или натяжной. Механизм регулировки потока теплоносителя может быть ручным, электронным и с электроприводом. Но главная отличительная особенность трехходового крана – это управление тремя потоками воды: смесительный – два входных патрубка и один выходной; разделительный – один входной патрубок и два выходных. Конструкция трехходового неразборная;
8. Клапанный – это современное запорное устройство. Отличительной особенностью этого механизма является наличие одного клапана или нескольких. Принцип действия данного устройства заключается в регулировке потоков воды с помощью запорных элементов (клапанов) приводимых в движение механикой, электронным способом или электроприводом. Клапанный механизм, также как и трехходовой кран, бывает смесительным или запорным. Он во многом лучше, чем обычный кран: лёгкость при монтаже, работает без вмешательства человека, прост в обслуживании и использовании, долговечен, ремонтопригоден, герметичен, низкое гидравлическое сопротивление, отсутствие зон застоев воды;
9. «Американка» — это быстросъёмный кран, имеющий любой принцип действия. Под это обобщённое название («американка») может попасть и шаровой, и трехходовой, и с электроприводом, и мн. др. Отличительной чертой такого устройства является наличие в конструкции накидной гайки, которая значительно упрощает и ускоряет процесс установки крана;

Особенности кранов-«американок»

H2_2

Схема соединения труб с помощью резьбового фитинга, прокладки и накидной гайки, получившая жаргонное название «американка», во многих вопросах подключения запорной арматуры лучше, чем использование сгона с целым рядом дополнительных компонентов (резьбы, муфты, контргайки и ответной резьбы). Также при старом способе подключения очень часто приходилось вращать трубу или кран. Сейчас эта проблема отсутствует. Особенно эффективна «американка» во время установки или замены радиаторов, полотенцесушителей, счётчиков, расширительных баков и других узлов системы отопления. И не обойтись без неё в труднодоступных, неудобных местах, где сварочное соединение сделать невозможно. Для замены, демонтажа или установки любого прибора, входящего в систему отопления, достаточно повернуть ручку или вентиль в положение «закрыто», чтобы перекрыть поток теплоносителя, и можно с помощью ключа отвинчивать накидную гайку, освобождая любой узел. Из всего вышесказанного можно сделать вывод, что «американка» – это не столько кран, сколько схема соединения трубных деталей и элементов. Эта схема может быть использована в любом виде запорной арматуры, но чаще всего «американку» соединяют с шаровой конструкцией. Также нередко можно встретить американку с трехходовым краном оборудованным клапаном и снабжённым электроприводом.

Важно! Существует угловой вариант «американки», имеющий той же принцип действия, что и обычный – прямой.

Особенности кранов-термолегуляторов

Принцип работы терморегуляторов механических, электронных и с электроприводом, одинаков. Они управляют клапаном, который регулирует поток теплоносителя через радиатор. Тепловые датчики электронных кранов вынесены далеко за пределы корпуса, и измеряют температуру воздуха в тех местах помещения, какие интересуют потребителя. Этим они лучше механических и электрических, которые определяют температуру окружающей среды в непосредственной близости от отопительного прибора. Также электронная система позволяет осуществлять регулировку температуры дистанционно, с помощью сервера.

Используемые источники:

• https://vseotrube.ru/otoplenie/kran-dlya-radiatora-otopleniya
• https://strojdvor.ru/otoplenie/vidy-i-ustanovka-kranov-dlya-radiatora-otopleniya/
• https://oventilyacii.ru/otoplenie/printsip-kranov-dlya-radiatorov.html
• https://otopleniehouse.ru/krany-na-radiatory/
• http://domotopim.ru/obsluzhivanie-otopleniya/komplektuyushhie-i-rasxodnye-materialy/krany-dlya-otopleniya.html
