Расчет калорифера
1.Расход тепла на подогрев приточного воздуха
Qт=L∙ρвозд.∙свозд.∙(tвн.— tнар.),
где: Qт – тепловая мощность калорифера, Вт; ρвозд. – плотность воздуха. Плотность сухого воздуха при 15°С на уровне моря составляет 1,225 кг/м³; свозд. – удельная теплоемкость воздуха, равная 1 кДж/(кг∙К)=0,24 ккал/(кг∙°С); tвн. – температура воздуха на выходе из калорифера, °С; tнар. – температура наружного воздуха, °С (темп-ра воздуха наиболее холодной пятидневки обеспеченностью 0,92 по Строительной климатологии).
| Исходные данные | Мощность калорифера | |
| Расход воздуха | L | м3/ч |
| Температура наружного воздуха | tнар. | °С |
| Температура внутреннего воздуха | tвнутр. | °С |
2.Расход теплоносителя на калорифер
G= (3,6∙Qт)/(св∙(tпр-tобр ) ),
где: 3,6 — коэффициент перевода Вт в кДж/ч (для получения расхода в кг/ч); G — расход воды на теплоснабжение калорифера, кг/ч; Qт – тепловая мощность калорифера, Вт; св – удельная теплоемкость воды, равная 4,187 кДж/(кг∙К)=1 ккал/(кг∙°С); tпр. – температура теплоносителя (прямая линия), °С; tнар. – температура теплоносителя (обратная линия), °С.
| Исходные данные | Расход воды | |
| Мощность калорифера | Q | Вт |
| Температура теплоносителя (прямая) | tпр. | °С |
| Температура теплоносителя (обратка) | tобр. | °С |
3.Выбор диаметра труб для теплоснабжения калорифера
Расход воды на калорифер , кг/ч
| Скорость теплоносителя в трубе | |||||||||||
| Ø , мм | Ду 10 | Ду 15 | Ду 20 | Ду 25 | Ду 32 | Ду 40 | Ду 50 | Ду 70 | Ду 80 | Ду 90 | Ду 100 |
| v , м/с |
4.I-d диаграмма процесса нагрева воздуха
Процесс нагрева воздуха в калорифере протекает при d=const (при неизменном влагосодержании).
Процесс нагрева воздуха в калорифере от -28°С до +20°С.
Подача воздуха в помещения не может осуществляться без предварительной подготовки. Производится комплекс мероприятий, состоящих из очистки от пыли и нежелательных компонентов (фильтрование) и подогрева потока. В зимнее время эта процедура крайне важна, иначе придется многократно усиливать интенсивность отопительной системы. Кроме того, холодные воздуховоды станут местами конденсации влаги, что создаст условия для возникновения коррозии и разрушения конструкций здания. Все эти операции требуют предварительного расчета для получения максимальной эффективности.
Что такое нагрузка на вентиляцию?
Вентиляционная система играет в процессе обогрева здания важную роль. Количество тепловой энергии, расходуемой на подогрев приточного потока, нередко превышает расход тепла в отопительном контуре. Эта энергия называется тепловой нагрузкой на вентиляцию.
В небольших помещениях — квартирах или офисах — тепловая нагрузка практически отсутствует. Условия вентиляции таких помещений не нуждаются в принудительной подаче приточного потока, поэтому подготовка свежего потока отсутствует. Однако, в зданиях с крупными залами и большим количеством людей, возникает необходимость в нагреве приточного воздуха.
Для увеличения температуры используются калориферы электрического или (чаще всего) водяного (парового) типа. Процесс нагрева представляет собой обычный проход потока воздуха сквозь рамку, заполненную ребристыми горячими трубками. Они отдают тепловую энергию потоку воздуха, а циркулирующий теплоноситель не дает им остывать. Такие конструкции являются самыми экономичными, хотя и требуют довольно трудоемкого монтажа обвязки и подачи теплоносителя.
Особенностью нагрузки на вентиляцию является адресное расходование энергии. Если вентиляцию отключить, демонтировать или реорганизовать, расход энергии либо прекратится, либо изменит количественные показатели.
При необходимости величину тепловой нагрузки можно изменить. Например, это делается при смене сезонов, когда нагрев приточного воздуха становится не нужен. Кроме того, режим нагрева потока приходится менять при реконструкции вентиляционной системы, присоединении дополнительных линий.
Расчет нагрузки на вентиляцию
Величина тепловой нагрузки подлежит тщательному расчету. Она относится к расходной части, поэтому требует максимальной эффективности при минимальных расходах. Процесс расчета — сложная задача, доступная только опытным специалистам. Проблема не в математике, а в множестве мелких деталей, которые необходимо учитывать и принимать во внимание. Если их игнорировать, в результате можно получить слишком малый нагрев потока или чрезмерные затраты на избыточную нагрузку.
ЧИТАЙТЕ ТАКЖЕ: Воздушное отопление нежилых зданий и сооружений
Расчет производится отдельно на приточную вентиляцию, хотя нагрузка на нее является составной частью общих расходов тепловой энергии на отопление здания. При создании проекта сумма вычисляется общий тепловой контур путем сложения всех расходов на отопление, нагрев воздуха, питание теплого пола и ГВС. Все эти компоненты вносят свой вклад в обогрев помещений и могут создать избыточное количество тепла, что означает лишние затраты.
Расчет нагрузки на практике представляет собой определение мощности и параметров калорифера. Основная формула выглядит следующим образом:
Qт=L∙ρвозд∙Cвозд∙(tвн– tнар)
где:
Qт — мощность калорифера в ваттах</li>L — расход воздуха (параметры вентилятора или отдельной линии)</li>ρвозд — плотность воздуха. Обычно принимается равной 1,22 кг/м3</li>Cвозд — удельная теплоемкость воздуха, 0,24 ккал/(Кг·°С)</li>tвн– tнар — разница температур внутри и снаружи помещения
Мощность калорифера — это одна из технических характеристик, указываемых в паспорте устройства. Расчетное значение обычно увеличивают на 10-15 %, чтобы иметь некоторый запас на случай снижения производительности системы. Она вызывается уменьшением сечения трубок из-за накопления известковых отложений, понижением температуры теплоносителя и прочими причинами. При необходимости можно сразу рассчитать количество теплоносителя в определенных условиях.
Для этого используется следующая формула:
G= (3,6∙Qт)/(св∙(tпр-tобр ) )
где:
</li>G — количество теплоносителя</li>Qт — мощность калорифера</li>св — удельная теплоемкость воды (4,187 Дж/кГ·К или 1 ккал/(Кг·°С)</li>tпр-tобр — разница температур прямой и обратной линий теплового контура
Все расчеты представляют определенную сложность и нередко пугают неопытных пользователей. Однако, можно получить вполне точные результаты, если воспользоваться онлайн-калькулятором. Их много в сети, надо только выполнить расчет в нескольких ресурсах. Чтобы можно было сравнить и исправить результаты.
Способы снижения расхода тепла на вентиляцию
Снижение расхода тепловой энергии на вентиляцию — довольно сомнительная задача. Дело в том, что расчетное количество тепла является нормативным, оптимальным значением для данного помещения или системы. Любое снижение количества тепловой энергии может означать лишь изменение режима подготовки приточного потока в худшую сторону. В этом отношении наиболее правильным подходом видится максимально точный и тщательный расчет системы с учетом всех особенностей здания, его назначения и прочих факторов воздействия.
Однако, есть некоторые возможности для снижения расхода энергии путем гибкой регулировки подачи тепла в зависимости от внешних факторов. Поскольку расчетные показатели получены с использованием постоянных значений внутренней и наружной температур воздуха, можно установить систему контроля и изменения степени нагрева. За основу она будет брать значения температур внутри и снаружи, для чего используют датчики и контроллер. Он оперативно реагирует на подъем или снижение показаний датчиков и регулирует подачу тепла на калорифер.
Важно! Распространенным и эффективным способом экономии энергии является рекуперация. Это методика передачи тепловой энергии от выводимого вытяжного потока свежему приточному воздуху. Существует несколько конструкций рекуператоров, обладающих разной производительностью и возможностями. Методика позволяет снизить теплопотери на 20 %, а в некоторых системах и более.
Еще одним способом снижения расхода можно считать обычную экономию тепла, своевременную отсечку неиспользуемых линий, прекращение подачи теплого воздуха в неиспользуемые помещения. Этот метод не даст значительной экономии в обычных жилых или общественных зданиях, но в условиях производственных цехов может стать одним из существенных источников экономии.
Альтернативные способы подогрева приточного воздуха
Необходимо учитывать, что эффективных альтернатив уже используемым методам практически не существует. Все способы подогрева применяются достаточно активно, за исключением слишком затратных или малоэффективных. Однако, есть некоторые возможности, которые используются в квартирах. Одним из методов является оконный или стеновой клапан, который направлен на радиатор системы отопления. Свежий холодный воздух проходит по нагретой поверхности и получает вполне приемлемую температуру. В производственных цехах иногда делают установки, сжигающие отходы и направляющие полученное тепло на подготовку приточного воздуха и ГВС. Используются все доступные варианты, которыми располагают пользователи.
Видео: как сэкономить на отоплении рекуператором
Рекомендуемое оборудование
Смотреть корзину
Рекуператор VAKIO Lumi
- Смотреть корзину
Рекуператор пластинчатый
- Смотреть корзину

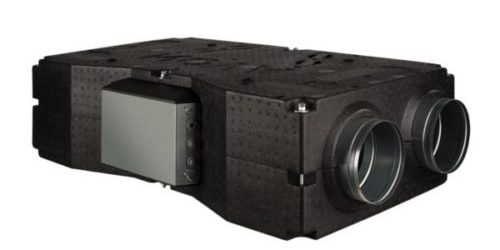

Приточно-вытяжная установка Shuft NOVA-300 Sensitive
- Смотреть корзину
Компактная приточная установка с роторным рекуператором VKJET-RR
Смотреть корзину
Смотреть корзину
Смотреть корзинуЧИТАЙТЕ ТАКЖЕ: Cистема воздушного отопления для частного дома — особенности, устройство и схемы</li>
Опубликовано 13 Окт 2013Рубрика: Теплотехника | 82 комментария
Человечеству известно немного видов энергии – механическая энергия (кинетическая и потенциальная), внутренняя энергия (тепловая), энергия полей (гравитационная, электромагнитная и ядерная), химическая. Отдельно стоит выделить энергию взрыва,…
…энергию вакуума и еще существующую только в теории – темную энергию. В этой статье, первой в рубрике «Теплотехника», я попытаюсь на простом и доступном языке, используя практический пример, рассказать о важнейшем виде энергии в жизни людей — о тепловой энергии и о рождающей ее во времени тепловой мощности.
Несколько слов для понимания места теплотехники, как раздела науки о получении, передаче и применении тепловой энергии. Современная теплотехника выделилась из общей термодинамики, которая в свою очередь является одним из разделов физики. Термодинамика – это дословно «теплый» плюс «силовой». Таким образом, термодинамика – это наука об «изменении температуры» системы.
Воздействие на систему извне, при котором изменяется ее внутренняя энергия, может являться результатом теплообмена. Тепловая энергия, которая приобретается или теряется системой в результате такого взаимодействия с окружающей средой, называется количеством теплоты и измеряется в системе СИ в Джоулях.
Если вы не инженер-теплотехник, и ежедневно не занимаетесь теплотехническими вопросами, то вам, столкнувшись с ними, иногда без опыта бывает очень трудно быстро в них разобраться. Трудно без наличия опыта представить даже размерность искомых значений количества теплоты и тепловой мощности. Сколько Джоулей энергии необходимо чтобы нагреть 1000 метров кубических воздуха от температуры -37˚С до +18˚С?.. Какая нужна мощность источника тепла, чтобы сделать это за 1 час?.. На эти не самые сложные вопросы способны сегодня ответить «сходу» далеко не все инженеры. Иногда специалисты даже помнят формулы, но применить их на практике могут лишь единицы!
Прочитав до конца эту статью, вы сможете легко решать реальные производственные и бытовые задачи, связанные с нагревом и охлаждением различных материалов. Понимание физической сути процессов теплопередачи и знание простых основных формул – это главные блоки в фундаменте знаний по теплотехнике!
Количество теплоты при различных физических процессах.
Большинство известных веществ могут при разных температуре и давлении находиться в твердом, жидком, газообразном или плазменном состояниях. Переход из одного агрегатного состояния в другое происходит при постоянной температуре (при условии, что не меняются давление и другие параметры окружающей среды) и сопровождается поглощением или выделением тепловой энергии. Не смотря на то, что во Вселенной 99% вещества находится в состоянии плазмы, мы в этой статье не будем рассматривать это агрегатное состояние.
Рассмотрим график, представленный на рисунке. На нем изображена зависимость температуры вещества Т от количества теплоты Q, подведенного к некой закрытой системе, содержащей определенную массу какого-то конкретного вещества.
1. Твердое тело, имеющее температуру T1, нагреваем до температуры Tпл, затрачивая на этот процесс количество теплоты равное Q1.
2. Далее начинается процесс плавления, который происходит при постоянной температуре Тпл (температуре плавления). Для расплавления всей массы твердого тела необходимо затратить тепловой энергии в количестве Q2— Q1.
3. Далее жидкость, получившаяся в результате плавления твердого тела, нагреваем до температуры кипения (газообразования) Ткп, затрачивая на это количество теплоты равное Q3—Q2.
4. Теперь при неизменной температуре кипения Ткп жидкость кипит и испаряется, превращаясь в газ. Для перехода всей массы жидкости в газ необходимо затратить тепловую энергию в количестве Q4—Q3.
5. На последнем этапе происходит нагрев газа от температуры Ткп до некоторой температуры Т2. При этом затраты количества теплоты составят Q5—Q4. (Если нагреем газ до температуры ионизации, то газ превратится в плазму.)
Таким образом, нагревая исходное твердое тело от температуры Т1 до температуры Т2 мы затратили тепловую энергию в количестве Q5, переводя вещество через три агрегатных состояния.
Двигаясь в обратном направлении, мы отведем от вещества то же количество тепла Q5, пройдя этапы конденсации, кристаллизации и остывания от температуры Т2 до температуры Т1. Разумеется, мы рассматриваем замкнутую систему без потерь энергии во внешнюю среду.
Заметим, что возможен переход из твердого состояния в газообразное состояние, минуя жидкую фазу. Такой процесс именуется возгонкой, а обратный ему процесс – десублимацией.
Итак, уяснили, что процессы переходов между агрегатными состояниями вещества характеризуются потреблением энергии при неизменной температуре. При нагреве вещества, находящегося в одном неизменном агрегатном состоянии, повышается температура и также расходуется тепловая энергия.
Главные формулы теплопередачи.
Формулы очень просты.
Количество теплоты Q в Дж рассчитывается по формулам:
1. Со стороны потребления тепла, то есть со стороны нагрузки:
1.1. При нагревании (охлаждении):
Q=m*c*(Т2—Т1)
Здесь и далее:
m – масса вещества в кг
с – удельная теплоемкость вещества в Дж/(кг*К)
1.2. При плавлении (замерзании):
Q=m*λ
λ – удельная теплота плавления и кристаллизации вещества в Дж/кг
1.3. При кипении, испарении (конденсации):
Q=m*r
r – удельная теплота газообразования и конденсации вещества в Дж/кг
2. Со стороны производства тепла, то есть со стороны источника:
2.1. При сгорании топлива:
Q=m*q
q – удельная теплота сгорания топлива в Дж/кг
2.2. При превращении электроэнергии в тепловую энергию (закон Джоуля — Ленца):
Q=t*I*U=t*R*I^2=(t/R)*U^2
t – время в с
I – действующее значение тока в А
U – действующее значение напряжения в В
R – сопротивление нагрузки в Ом
Делаем вывод – количество теплоты прямо пропорционально массе вещества при всех фазовых превращениях и при нагреве дополнительно прямо пропорционально разности температур. Коэффициенты пропорциональности (c, λ, r, q) для каждого вещества имеют свои значения и определены опытным путем (берутся из справочников).
Тепловая мощность N в Вт – это количество теплоты переданное системе за определенное время:
N=Q/t
Чем быстрее мы хотим нагреть тело до определенной температуры, тем большей мощности должен быть источник тепловой энергии – все логично.
Расчет в Excel прикладной задачи.
В жизни бывает часто необходимо сделать быстрый оценочный расчет, чтобы понять – имеет ли смысл продолжать изучение темы, делая проект и развернутые точные трудоемкие расчеты. Сделав за несколько минут расчет даже с точностью ±30%, можно принять важное управленческое решение, которое будет в 100 раз более дешевым и в 1000 раз более оперативным и в итоге в 100000 раз более эффективным, чем выполнение точного расчета в течение недели, а то и месяца, группой дорогостоящих специалистов…
Условия задачи:
В помещение цеха подготовки металлопроката размерами 24м х 15м х 7м завозим со склада на улице металлопрокат в количестве 3т. На металлопрокате есть лед общей массой 20кг. На улице -37˚С. Какое количество теплоты необходимо, чтобы нагреть металл до +18˚С; нагреть лед, растопить его и нагреть воду до +18˚С; нагреть весь объем воздуха в помещении, если предположить, что до этого отопление было полностью отключено? Какую мощность должна иметь система отопления, если все вышесказанное необходимо выполнить за 1час? (Очень жесткие и почти не реальные условия – особенно касающиеся воздуха!)
Расчет выполним в программе MS Excelили в программе OOo Calc.
С цветовым форматированием ячеек и шрифтов ознакомьтесь на странице «О блоге».
Исходные данные:
1. Названия веществ пишем:
в ячейку D3: Сталь
в ячейку E3: Лед
в ячейку F3: Лед/вода
в ячейку G3: Вода
в ячейку G3: Воздух
2. Названия процессов заносим:
в ячейки D4, E4, G4, G4: нагрев
в ячейку F4: таяние
3. Удельную теплоемкость веществ cв Дж/(кг*К) пишем для стали, льда, воды и воздуха соответственно
в ячейку D5: 460
в ячейку E5: 2110
в ячейку G5: 4190
в ячейку H5: 1005
4. Удельную теплоту плавления льда λв Дж/кг вписываем
в ячейку F6: 330000
5. Массу веществ mв кг вписываем соответственно для стали и льда
в ячейку D7: 3000
в ячейку E7: 20
Так как при превращении льда в воду масса не изменяется, то
в ячейках F7 и G7: =E7=20
Массу воздуха находим произведением объема помещения на удельный вес
в ячейке H7: =24*15*7*1,23=3100
6. Время процессов tв мин пишем только один раз для стали
в ячейку D8: 60
Значения времени для нагрева льда, его плавления и нагрева получившейся воды рассчитываются из условия, что все эти три процесса должны уложиться в сумме за такое же время, какое отведено на нагрев металла. Считываем соответственно
в ячейке E8: =E12/(($E$12+$F$12+$G$12)/D8)=9,7
в ячейке F8: =F12/(($E$12+$F$12+$G$12)/D8)=41,0
в ячейке G8: =G12/(($E$12+$F$12+$G$12)/D8)=9,4
Воздух также должен прогреться за это же самое отведенное время, читаем
в ячейке H8: =D8=60,0
7. Начальную температуру всех веществ T1в ˚C заносим
в ячейку D9: -37
в ячейку E9: -37
в ячейку H9: -37
8. Конечную температуру всех веществ T2в ˚C заносим
в ячейку D10: 18
в ячейку G10: 18
в ячейку H10: 18
Думаю, вопросов по п.7 и п.8 быть недолжно.
Результаты расчетов:
9. Количество теплоты Q в КДж, необходимое для каждого из процессов рассчитываем
для нагрева стали в ячейке D12: =D7*D5*(D10-D9)/1000=75900
для нагрева льда в ячейке E12: =E7*E5*(E10-E9)/1000=1561
для плавления льда в ячейке F12: =F7*F6/1000=6600
для нагрева воды в ячейке G12: =G7*G5*(G10-G9)/1000=1508
для нагрева воздуха в ячейке H12: =H7*H5*(H10-H9)/1000=171330
Общее количество необходимой для всех процессов тепловой энергии считываем
в объединенной ячейке D13E13F13G13H13: =СУММ(D12:H12) =256900
В ячейках D14, E14, F14, G14, H14, и объединенной ячейке D15E15F15G15H15 количество теплоты приведено в дугой единице измерения – в ГКал (в гигакалориях).
10. Тепловая мощность N в КВт, необходимая для каждого из процессов рассчитывается
для нагрева стали в ячейке D16: =D12/(D8*60)=21,083
для нагрева льда в ячейке E16: =E12/(E8*60)=2,686
для плавления льда в ячейке F16: =F12/(F8*60)=2,686
для нагрева воды в ячейке G16: =G12/(G8*60)=2,686
для нагрева воздуха в ячейке H16: =H12/(H8*60)=47,592
Суммарная тепловая мощность необходимая для выполнения всех процессов за время t рассчитывается
в объединенной ячейке D17E17F17G17H17: =D13/(D8*60) =71,361
В ячейках D18, E18, F18, G18, H18, и объединенной ячейке D19E19F19G19H19 тепловая мощность приведена в дугой единице измерения – в Гкал/час.
На этом расчет в Excel завершен.
Выводы:
Обратите внимание, что для нагрева воздуха необходимо более чем в два раза больше затратить энергии, чем для нагрева такой же массы стали.
При нагреве воды затраты энергии в два раза больше, чем при нагреве льда. Процесс плавления многократно больше потребляет энергии, чем процесс нагрева (при небольшой разности температур).
Нагрев воды в десять раз затрачивает больше тепловой энергии, чем нагрев стали и в четыре раза больше, чем нагрев воздуха.
Для получения информации о выходе новых статей и для скачивания рабочих файлов программпрошу вас подписаться на анонсы в окне, расположенном в конце статьи или в окне вверху страницы.
После ввода адреса своей электронной почты и нажатия на кнопку «Получать анонсы статей»НЕ ЗАБУДЬТЕ ПОДТВЕРДИТЬ ПОДПИСКУ кликом по ссылкев письме, которое тут же придет к вам на указанную почту (иногда — в папку«Спам»)!
Мы вспомнили понятия «количество теплоты» и «тепловая мощность», рассмотрели фундаментальные формулы теплопередачи, разобрали практический пример. Надеюсь, что мой язык был прост, понятен и интересен.
Жду вопросы и комментарии на статью!
ПрошуУВАЖАЮЩИХ труд автора скачать файл ПОСЛЕ ПОДПИСКИ на анонсы статей.
Ссылка на скачивание файла: raschet-teplovoy-moshchnosti (xls 19,5KB).
Другие статьи автора блога
На главную
—>
Статьи с близкой тематикой
Отзывы
При конструировании системы воздушного отопления используются уже готовые калориферные установки.
Для правильного подбора необходимого оборудования достаточно знать: необходимую мощность калорифера, который впоследствии будет монтироваться в системе отопления приточной вентиляции, температуру воздуха на его выходе из калориферной установки и расход теплоносителя.
Содержание статьи:
Для упрощения производимых расчетов вашему вниманию представлен онлайн-калькулятор расчета основных данных для правильного подбора калорифера.
С помощью него вы сможете рассчитать:
- Тепловую мощность калорифера кВт. В поля калькулятора следует ввести исходные данные об объеме проходящего через калорифер воздуха, данные о температуре поступаемого на вход воздуха, необходимую температуру воздушного потока на выходе из калорифера.
- Температуру воздуха на выходе. В соответствующие поля следует ввести исходные данные об объеме нагреваемого воздуха, температуре воздушного потока на входе в установку и полученную при первом расчете тепловую мощность калорифера.
- Расход теплоносителя. Для этого в поля онлайн-калькулятора следует ввести исходные данные: о тепловой мощности установки, полученные при первом подсчете, о температуре теплоносителя подаваемого на вход в калорифер, и значение температуры на выходе из устройства.
Расчет мощности калорифераРасчет расхода теплоносителя
Расчета калориферов, в качестве теплоносителя которых используется вода или пар, происходит по определенной методике. Здесь важной составляющей являются не только точные расчеты, но и определенная последовательность действий.
Добавление по теме
Обратите внимание!
Если вы не найдете ответ на свой вопрос в этой статье, то посмотрите вопросы наших читателей. Может быть кто-то уже задавал вопрос, похожий на ваш:
- Как обосновать использование электрокалориферов для фотолаборатории
- Как произвести расчет калорифера по площади помещения
- Подбор мощности и количества калориферов для двух помещений 20*70 + 20*70 м
Расчет производительности для нагрева воздуха определенного объема
Определяем массовый расход нагреваемого воздуха
G (кг/ч) = L х р
где:
L — объемное количество нагреваемого воздуха, м.куб/часp — плотность воздуха при средней температуре (сумму температуры воздуха на входе и выходе из калорифера разделить на два) — таблица показателей плотности представлена выше, кг/м.куб
Определяем расход теплоты для нагревания воздуха
Q (Вт) = G х c х (t кон — t нач)
где:
G — массовый расход воздуха, кг/час с — удельная теплоемкость воздуха, Дж/(кг•K), (показатель берется по температуре входящего воздуха из таблицы)t нач — температура воздуха на входе в теплообменник, °С t кон — температура нагретого воздуха на выходе из теплообменника, °С
Вычисление фронтального сечения устройства, требующегося для прохода воздушного потока
Определившись с необходимой тепловой мощностью для обогрева требуемого объема, находим фронтальное сечение для прохода воздуха.
Фронтальное сечение — рабочее внутреннее сечение с теплоотдающими трубками, через которое непосредственно проходят потоки нагнетаемого холодного воздуха.
f (м.кв) = G / v
где:
G — массовый расход воздуха, кг/часv — массовая скорость воздуха — для оребренных калориферов принимается в диапазоне 3 — 5 (кг/м.кв•с). Допустимые значения — до 7 — 8 кг/м.кв•с
Вычисление значений массовой скорости
Находим действительную массовую скорость для калориферной установки
V(кг/м.кв•с) = G / f
где:
G — массовый расход воздуха, кг/час f — площадь действительного фронтального сечения, берущегося в расчет, м.кв
Мнение эксперта
Важно!
Задать вопрос экспертуНе справляетесь самостоятельно с расчетами? Отправьте нам существующие параметры вашего помещения и требования к калориферу. Мы поможем вам с расчетом. Либо посмотрите существующие вопросы от пользователей по данной теме.
Расчет расхода теплоносителя в калориферной установке
Рассчитываем расход теплоносителя
Gw (кг/сек) = Q / ((cw х (t вх — t вых))
где:
Q — расход тепла для нагрева воздуха, Вт cw — удельная теплоемкость воды Дж/(кг•K) t вх — температура воды на входе в теплообменник, °С t вых — температура воды на выходе из теплообменника, °С
Подсчет скорости движения воды в трубах калорифера
W (м/сек) = Gw / (pw х fw)
где:
Gw — расход теплоносителя, кг/сек pw — плотность воды при средней температуре в воздухонагревателе (принимается по таблице внизу), кг/м.куб fw — средняя площадь живого сечения одного хода теплообменника (принимается по таблице подбора калориферов КСк), м.кв
Определение коэффициента теплопередачи
Коэффициент теплотехнической эффективности рассчитывается по формуле
Квт/(м.куб х С) = А х Vn х Wm
где:
V – действительная массовая скорость кг/м.кв х с W – скорость движения воды в трубах м/сек A
Расчет тепловой производительности калориферной установки
Подсчет фактической тепловой мощности:
q (Вт) = K х F х ((t вх +t вых)/2 — (t нач +t кон)/2))
или, если подсчитан температурный напор, то:
q (Вт) = K х F х средний температурный напор
где:
K — коэффициент теплоотдачи, Вт/(м.кв•°C) F — площадь поверхности нагрева выбранного калорифера (принимается по таблице подбора), м.кв t вх — температура воды на входе в теплообменник, °С t вых — температура воды на выходе из теплообменника, °С t нач — температура воздуха на входе в теплообменник, °С t кон — температура нагретого воздуха на выходе из теплообменника, °С
Определение запаса устройства по тепловой мощности
Определяем запас тепловой производительности:
((q — Q) / Q) х 100
где:
q — фактическая тепловая мощность подобранных калориферов, Вт Q — расчетная тепловая мощность, Вт
Расчет аэродинамического сопротивления
Расчет аэродинамического сопротивления. Величину потерь по воздуху можно рассчитать по формуле:
ΔРа (Па)=В х Vr
где:
v — действительная массовая скорость воздуха, кг/м.кв•с B, r — значение модуля и степеней из таблицы
Помогла вам статья произвести расчет калорифера?
Определение гидравлического сопротивления теплоносителя
Расчет гидравлического сопротивления калорифера вычисляется по следующей формуле:
ΔPw(кПа)= С х W2
где:
С — значение коэффициента гидравлического сопротивления заданной модели теплообменника (смотреть по таблице) W — скорость движения воды в трубках воздухонагревателя, м/сек.
>>> Все про аренду авто на Кипре <<<
Рассмотрены основные физические свойства воздуха: плотность воздуха, его динамическая и кинематическая вязкость, удельная теплоемкость, теплопроводность, температуропроводность, число Прандтля и энтропия. Свойства воздуха даны в таблицах в зависимости от температуры при нормальном атмосферном давлении.
Плотность воздуха в зависимости от температуры
Представлена подробная таблица значений плотности воздуха в сухом состоянии при различных температурах и нормальном атмосферном давлении. Чему равна плотность воздуха? Аналитически определить плотность воздуха можно, если разделить его массу на объем, который он занимает при заданных условиях (давление, температура и влажность). Также можно вычислить его плотность по формуле уравнения состояния идеального газа. Для этого необходимо знать абсолютное давление и температуру воздуха, а также его газовую постоянную и молярный объем. Это уравнение позволяет вычислить плотность воздуха в сухом состоянии.
На практике, чтобы узнать какова плотность воздуха при различных температурах, удобно воспользоваться готовыми таблицами. Например, приведенной таблицей значений плотности атмосферного воздуха в зависимости от его температуры. Плотность воздуха в таблице выражена в килограммах на кубический метр и дана в интервале температуры от минус 50 до 1200 градусов Цельсия при нормальном атмосферном давлении (101325 Па).
| t, °С | ρ, кг/м3 | t, °С | ρ, кг/м3 | t, °С | ρ, кг/м3 | t, °С | ρ, кг/м3 |
|---|---|---|---|---|---|---|---|
| -50 | 1,584 | 20 | 1,205 | 150 | 0,835 | 600 | 0,404 |
| -45 | 1,549 | 30 | 1,165 | 160 | 0,815 | 650 | 0,383 |
| -40 | 1,515 | 40 | 1,128 | 170 | 0,797 | 700 | 0,362 |
| -35 | 1,484 | 50 | 1,093 | 180 | 0,779 | 750 | 0,346 |
| -30 | 1,453 | 60 | 1,06 | 190 | 0,763 | 800 | 0,329 |
| -25 | 1,424 | 70 | 1,029 | 200 | 0,746 | 850 | 0,315 |
| -20 | 1,395 | 80 | 1 | 250 | 0,674 | 900 | 0,301 |
| -15 | 1,369 | 90 | 0,972 | 300 | 0,615 | 950 | 0,289 |
| -10 | 1,342 | 100 | 0,946 | 350 | 0,566 | 1000 | 0,277 |
| -5 | 1,318 | 110 | 0,922 | 400 | 0,524 | 1050 | 0,267 |
| 1,293 | 120 | 0,898 | 450 | 0,49 | 1100 | 0,257 | |
| 10 | 1,247 | 130 | 0,876 | 500 | 0,456 | 1150 | 0,248 |
| 15 | 1,226 | 140 | 0,854 | 550 | 0,43 | 1200 | 0,239 |
При 25°С воздух имеет плотность 1,185 кг/м3. При нагревании плотность воздуха снижается — воздух расширяется (его удельный объем увеличивается). С ростом температуры, например до 1200°С, достигается очень низкая плотность воздуха, равная 0,239 кг/м3, что в 5 раз меньше ее значения при комнатной температуре. В общем случае, снижение плотности газов при нагреве позволяет проходить такому процессу, как естественная конвекция и применяется, например, в воздухоплавании.
Если сравнить плотность воздуха относительно плотности воды, то воздух легче на три порядка — при температуре 4°С плотность воды равна 1000 кг/м3, а плотность воздуха составляет 1,27 кг/м3. Необходимо также отметить значение плотности воздуха при нормальных условиях. Нормальными условиями для газов являются такие, при которых их температура равна 0°С, а давление равно нормальному атмосферному. Таким образом, согласно таблице, плотность воздуха при нормальных условиях (при НУ) равна 1,293 кг/м3.
Динамическая и кинематическая вязкость воздуха при различных температурах
При выполнении тепловых расчетов необходимо знать значение вязкости воздуха (коэффициента вязкости) при различной температуре. Эта величина требуется для вычисления числа Рейнольдса, Грасгофа, Релея, значения которых определяют режим течения этого газа. В таблице даны значения коэффициентов динамической μ и кинематической ν вязкости воздуха в диапазоне температуры от -50 до 1200°С при атмосферном давлении.
Коэффициент вязкости воздуха с ростом его температуры значительно увеличивается. Например, кинематическая вязкость воздуха равна 15,06·10-6 м2/с при температуре 20°С, а с ростом температуры до 1200°С вязкость воздуха становиться равной 233,7·10-6 м2/с, то есть увеличивается в 15,5 раз! Динамическая вязкость воздуха при температуре 20°С равна 18,1·10-6 Па·с.
При нагревании воздуха увеличиваются значения как кинематической, так и динамической вязкости. Эти две величины связаны между собой через величину плотности воздуха, значение которой уменьшается при нагревании этого газа. Увеличение кинематической и динамической вязкости воздуха (как и других газов) при нагреве связано с более интенсивным колебанием молекул воздуха вокруг их равновесного состояния (согласно МКТ).
| t, °С | μ·106, Па·с | ν·106, м2/с | t, °С | μ·106, Па·с | ν·106, м2/с | t, °С | μ·106, Па·с | ν·106, м2/с |
|---|---|---|---|---|---|---|---|---|
| -50 | 14,6 | 9,23 | 70 | 20,6 | 20,02 | 350 | 31,4 | 55,46 |
| -45 | 14,9 | 9,64 | 80 | 21,1 | 21,09 | 400 | 33 | 63,09 |
| -40 | 15,2 | 10,04 | 90 | 21,5 | 22,1 | 450 | 34,6 | 69,28 |
| -35 | 15,5 | 10,42 | 100 | 21,9 | 23,13 | 500 | 36,2 | 79,38 |
| -30 | 15,7 | 10,8 | 110 | 22,4 | 24,3 | 550 | 37,7 | 88,14 |
| -25 | 16 | 11,21 | 120 | 22,8 | 25,45 | 600 | 39,1 | 96,89 |
| -20 | 16,2 | 11,61 | 130 | 23,3 | 26,63 | 650 | 40,5 | 106,15 |
| -15 | 16,5 | 12,02 | 140 | 23,7 | 27,8 | 700 | 41,8 | 115,4 |
| -10 | 16,7 | 12,43 | 150 | 24,1 | 28,95 | 750 | 43,1 | 125,1 |
| -5 | 17 | 12,86 | 160 | 24,5 | 30,09 | 800 | 44,3 | 134,8 |
| 17,2 | 13,28 | 170 | 24,9 | 31,29 | 850 | 45,5 | 145 | |
| 10 | 17,6 | 14,16 | 180 | 25,3 | 32,49 | 900 | 46,7 | 155,1 |
| 15 | 17,9 | 14,61 | 190 | 25,7 | 33,67 | 950 | 47,9 | 166,1 |
| 20 | 18,1 | 15,06 | 200 | 26 | 34,85 | 1000 | 49 | 177,1 |
| 30 | 18,6 | 16 | 225 | 26,7 | 37,73 | 1050 | 50,1 | 188,2 |
| 40 | 19,1 | 16,96 | 250 | 27,4 | 40,61 | 1100 | 51,2 | 199,3 |
| 50 | 19,6 | 17,95 | 300 | 29,7 | 48,33 | 1150 | 52,4 | 216,5 |
| 60 | 20,1 | 18,97 | 325 | 30,6 | 51,9 | 1200 | 53,5 | 233,7 |
Примечание: Будьте внимательны! Вязкость воздуха дана в степени 106.
Удельная теплоемкость воздуха при температуре от -50 до 1200°С
Представлена таблица удельной теплоемкости воздуха при различных температурах. Теплоемкость в таблице дана при постоянном давлении (изобарная теплоемкость воздуха) в интервале температуры от минус 50 до 1200°С для воздуха в сухом состоянии. Чему равна удельная теплоемкость воздуха? Величина удельной теплоемкости определяет количество тепла, которое необходимо подвести к одному килограмму воздуха при постоянном давлении для увеличения его температуры на 1 градус. Например, при 20°С для нагревания 1 кг этого газа на 1°С в изобарном процессе, требуется подвести 1005 Дж тепла.
Удельная теплоемкость воздуха увеличивается с ростом его температуры. Однако, зависимость массовой теплоемкости воздуха от температуры не линейная. В интервале от -50 до 120°С ее величина практически не меняется — в этих условиях средняя теплоемкость воздуха равна 1010 Дж/(кг·град). По данным таблицы видно, что значительное влияние температура начинает оказывать со значения 130°С. Однако, температура воздуха влияет на его удельную теплоемкость намного слабее, чем на вязкость. Так, при нагреве с 0 до 1200°С теплоемкость воздуха увеличивается лишь в 1,2 раза – с 1005 до 1210 Дж/(кг·град).
Следует отметить, что теплоемкость влажного воздуха выше, чем сухого. Если сравнить теплоемкость воды и воздуха, то очевидно, что вода обладает более высоким ее значением и содержание воды в воздухе приводит к увеличению удельной теплоемкости.
| t, °С | Cp, Дж/(кг·град) | t, °С | Cp, Дж/(кг·град) | t, °С | Cp, Дж/(кг·град) | t, °С | Cp, Дж/(кг·град) |
|---|---|---|---|---|---|---|---|
| -50 | 1013 | 20 | 1005 | 150 | 1015 | 600 | 1114 |
| -45 | 1013 | 30 | 1005 | 160 | 1017 | 650 | 1125 |
| -40 | 1013 | 40 | 1005 | 170 | 1020 | 700 | 1135 |
| -35 | 1013 | 50 | 1005 | 180 | 1022 | 750 | 1146 |
| -30 | 1013 | 60 | 1005 | 190 | 1024 | 800 | 1156 |
| -25 | 1011 | 70 | 1009 | 200 | 1026 | 850 | 1164 |
| -20 | 1009 | 80 | 1009 | 250 | 1037 | 900 | 1172 |
| -15 | 1009 | 90 | 1009 | 300 | 1047 | 950 | 1179 |
| -10 | 1009 | 100 | 1009 | 350 | 1058 | 1000 | 1185 |
| -5 | 1007 | 110 | 1009 | 400 | 1068 | 1050 | 1191 |
| 1005 | 120 | 1009 | 450 | 1081 | 1100 | 1197 | |
| 10 | 1005 | 130 | 1011 | 500 | 1093 | 1150 | 1204 |
| 15 | 1005 | 140 | 1013 | 550 | 1104 | 1200 | 1210 |
Теплопроводность, температуропроводность, число Прандтля воздуха
В таблице представлены такие физические свойства атмосферного воздуха, как теплопроводность, температуропроводность и его число Прандтля в зависимости от температуры. Теплофизические свойства воздуха даны в интервале от -50 до 1200°С для сухого воздуха. По данным таблицы видно, что указанные свойства воздуха существенно зависят от температуры и температурная зависимость рассмотренных свойств этого газа различна.
Теплопроводность воздухаλ при повышении температуры увеличивается во всем диапазоне, достигая при 1200°С величины 0,0915 Вт/(м·град). Другие теплофизические свойства воздуха такие, как его температуропроводность a и число Прандтля Pr, по-разному реагируют на изменение температуры. Температуропроводность, как и вязкость воздуха сильно зависит от температуры и при нагревании, например с 0 до 1200°С, ее значение увеличивается почти в 17 раз.
Число Прандтля воздуха слабо зависит от температуры и при нагревании этого газа его величина сначала снижается до величины 0,674, а затем начинает расти, и при температуре 1200°С достигает значения 0,724.
| t, °С | λ·102, Вт/(м·град) | а·106, м2/с | Pr | t, °С | λ·102, Вт/(м·град) | а·106, м2/с | Pr |
|---|---|---|---|---|---|---|---|
| -50 | 2,04 | 12,7 | 0,728 | 170 | 3,71 | 45,7 | 0,682 |
| -40 | 2,12 | 13,8 | 0,728 | 180 | 3,78 | 47,5 | 0,681 |
| -30 | 2,2 | 14,9 | 0,723 | 190 | 3,86 | 49,5 | 0,681 |
| -20 | 2,28 | 16,2 | 0,716 | 200 | 3,93 | 51,4 | 0,68 |
| -10 | 2,36 | 17,4 | 0,712 | 250 | 4,27 | 61 | 0,677 |
| 2,44 | 18,8 | 0,707 | 300 | 4,6 | 71,6 | 0,674 | |
| 10 | 2,51 | 20 | 0,705 | 350 | 4,91 | 81,9 | 0,676 |
| 20 | 2,59 | 21,4 | 0,703 | 400 | 5,21 | 93,1 | 0,678 |
| 30 | 2,67 | 22,9 | 0,701 | 450 | 5,48 | 104,2 | 0,683 |
| 40 | 2,76 | 24,3 | 0,699 | 500 | 5,74 | 115,3 | 0,687 |
| 50 | 2,83 | 25,7 | 0,698 | 550 | 5,98 | 126,8 | 0,693 |
| 60 | 2,9 | 27,2 | 0,696 | 600 | 6,22 | 138,3 | 0,699 |
| 70 | 2,96 | 28,6 | 0,694 | 650 | 6,47 | 150,9 | 0,703 |
| 80 | 3,05 | 30,2 | 0,692 | 700 | 6,71 | 163,4 | 0,706 |
| 90 | 3,13 | 31,9 | 0,69 | 750 | 6,95 | 176,1 | 0,71 |
| 100 | 3,21 | 33,6 | 0,688 | 800 | 7,18 | 188,8 | 0,713 |
| 110 | 3,28 | 35,2 | 0,687 | 850 | 7,41 | 202,5 | 0,715 |
| 120 | 3,34 | 36,8 | 0,686 | 900 | 7,63 | 216,2 | 0,717 |
| 130 | 3,42 | 38,6 | 0,685 | 950 | 7,85 | 231,1 | 0,718 |
| 140 | 3,49 | 40,3 | 0,684 | 1000 | 8,07 | 245,9 | 0,719 |
| 150 | 3,57 | 42,1 | 0,683 | 1100 | 8,5 | 276,2 | 0,722 |
| 160 | 3,64 | 43,9 | 0,682 | 1200 | 9,15 | 316,5 | 0,724 |
Будьте внимательны! Теплопроводность воздуха в таблице указана в степени 102. Не забудьте разделить на 100! Температуропроводность воздуха указана в степени 106. Допускается интерполяция значений физических свойств воздуха в приведенных таблицах.
Энтропия сухого воздуха
В таблице представлены значения такого теплофизического свойства воздуха, как удельная энтропия. Значения энтропии даны для сухого воздуха в размерности кДж/(кг·град) в зависимости от температуры и давления. Удельная энтропия указана в таблице в интервале температуры от -50 до 50°С при давлении воздуха от 90 до 110 кПа. Следует отметить, что при нормальном атмосферном давлении (101,325 кПа) и температуре, например 30°С, удельная энтропия воздуха равна 0,1044 кДж/(кг·град).
Источники:
Используемые источники:
- http://helpeng.ru/programs/ventilation/water_heater.php
- https://rsvgroup.ru/otoplenie/teplovaya-nagruzka-na-ventilyatsiyu.html
- http://al-vo.ru/teplotekhnika/raschet-teplovoy-moshchnosti.html
- http://ventilationpro.ru/online_kalkuljatory/raschet-kalorifera.html
- http://thermalinfo.ru/svojstva-gazov/gazovye-smesi/fizicheskie-svojstva-vozduha-plotnost-vyazkost-teploemkost-entropiya
