Инжекторные насосы для воды: конструкция и особенности применения

Глубокое залегание водоносного слоя – распространенная проблема, хорошо знакомая многим владельцам земельных участков. Обычное поверхностное насосное оборудование либо вовсе не может обеспечить дом водой, либо подает ее в систему слишком медленно и со слабым напором.

Такая проблема требует скорейшего разрешения. Согласитесь, покупка нового насоса – мероприятие затратное и не всегда финансово оправданное. Разрешением такой ситуации может стать эжектор для насосной станции водоснабжения.

Мы подскажем вам, как выбрать подходящий агрегат и установить его без помощи специалистов. А также приведем пошаговый инструктаж по изготовлению и подключению самодельного эжектора. Все этапы работ сопровождаются наглядными фотографиями.

Принцип действия эжектора

Чем глубже находится вода, тем сложнее ее поднять на поверхность. На практике, если глубина скважины более семи метров, поверхностный насос справляется со своими задачами с трудом.

Разумеется, для очень глубоких скважин уместнее приобрести высокопроизводительный погружной насос. Но с помощью эжектора можно улучшить характеристики поверхностного насоса до приемлемого уровня и со значительно меньшими затратами.

Эжектор – устройство небольшое, но очень эффективное. Этот узел имеет относительно простую конструкцию, его можно даже изготовить самостоятельно из подручных материалов. Принцип работы основан на том, чтобы придать потоку воды дополнительное ускорение, что позволит увеличить количество воды, поступающей из источника за единицу времени.

Галерея изображенийЭжектор — устройство, требующееся для подъема воды поверхностным насосом с глубины более 7 м. Их используют для формирования напора в всасывающей магистралиЭжекторы подразделяются на встроенные и выносные разновидности. Для подъема воды с глубин в среднем от 10 до 25 м применяются выносные устройстваК эжекторному устройству подключаются две разные по диаметру трубы, за счет разницы давления в смежных трубах создается напорЭжекторы в заводском исполнении поставляются к насосным станциям и насосам-автоматамУстройства применяются в схемах ландшафтного оформления, требующих подачи воды под давлением для систем дождевания, фонтанов и подобных конструкцийДля установки эжектора у насосного агрегата должно быть два входящих отверстияВоспользовавшись схемами и размерами эжекторов заводского изготовления, можно собственноручно сделать полезное в откачке устройствоНа всасывающее отверстие самодельного эжектора устанавливается обратный клапан с сетчатым фильтром, обеспечивающим нормальную циркуляцию в процессе откачкиИспользование эжектора в откачке с глубины свыше 7 мНасос-автомат с конструктивно встроенным эжекторомКонструкция устройства для повышения напораМодель насоса-автомата с выносным эжекторомПрименение в системе автоматического поливаВариант подключения эжектора к поверхностному насосуСамодельные модели эжекторов для оснащения насосаОбратный клапан на всасывающем отверстие

Особенно удобно это решение тем, кто собирается установить или уже установил насосную станцию с поверхностным насосом. Эжектор позволит увеличить глубину забора воды до 20-40 метров.

Следует также отметить, что приобретение более мощного насосного оборудования приведет к заметному увеличению расхода электроэнергии. В этом смысле эжектор принесет заметную выгоду.

Эжектор для поверхностного насоса состоит из следующих элементов:

• всасывающая камера;
• смесительный узел;
• диффузор;
• зауженное сопло.

Работа устройства основана на принципе Бернулли. Он гласит, что если скорость движения потока увеличивается, вокруг него создается область с низким давлением. Таким образом достигается эффект разрежения. Вода поступает через сопло, диаметр которого меньше, чем размеры остальной конструкции.

Эта схема позволяет составить представление об устройстве и принципе работы эжектора для насосной станции. Ускоренный обратный поток создает область низкого давления и передает кинетическую энергию основному потоку воды

Небольшое сужение придает потоку воды заметное ускорение. Вода поступает в камеру смесителя, создавая внутри него область с пониженным давлением. Под влиянием этого процесса через всасывающую камеру в смеситель попадает поток воды, находящийся под более высоким давлением.

Вода в эжектор поступает не из скважины, а от насоса. Т.е. эжектор должен быть установлен таким образом, чтобы часть воды, поднятой с помощью насоса, возвращалась в эжектор через сопло. Кинетическая энергия этого ускоренного потока будет постоянно передаваться массе воды, которая всасывается из источника.

Чтобы создать область разреженного давления внутри эжектора используют специальный штуцер, диаметр которого меньше, чем параметры всасывающей трубы

Таким образом будет обеспечено постоянное ускорение движения потока. Насосному оборудованию понадобится меньше энергии для транспортировки воды на поверхность. В результате его эффективность возрастет, как и глубина, с которой можно забирать воду.

Часть воды, добытой таким образом, по рециркуляционной трубе снова направляется в эжектор, а остальная – поступает в водопроводную систему дома. Наличие эжектора имеет еще один “плюс”. Он всасывает воду самостоятельно, что дополнительно страхует насос от работы вхолостую, т.е. от опасной для всех поверхностных насосов ситуации “сухого хода”.

На схеме изображено устройство внешнего эжектора: 1- тройник; 2 — штуцер; 3 — переходник для водопроводной трубы; 4, 5, 6 — уголки

Чтобы регулировать работу эжектора, используют обычный кран. Его устанавливают на трубе рециркуляции, по которой вода из насоса направляется на сопло эжектора. С помощью крана количество воды, поступающей на эжектор, можно уменьшить или увеличить, тем самым снизив или повысив скорость обратного потока.

Выбор: встроенный или внешний?

В зависимости от места установки различают выносные и встроенные эжекторы. Большой разницы в конструктивных особенностях этих устройств нет, но расположение эжектора все же влияет некоторым образом и на монтаж насосной станции, и на ее работу.

Итак, встроенные эжекторы обычно помещают внутри корпуса насоса или в непосредственной близости от него. В результате эжектор занимает минимум места, и его не придется отдельно устанавливать, достаточно выполнить обычный монтаж насосной станции или собственно насоса.

Кроме того, расположенный в корпусе эжектор надежно защищен от загрязнений. Разрежение и обратный забор воды производится прямо в корпусе насоса. Нет необходимости устанавливать дополнительные фильтры, чтобы защитить эжектор от засорения частицами ила или песком.

Выносной эжектор для насосной станции установить сложнее, чем внутреннюю модель, но этот вариант создает гораздо меньший шумовой эффект

Однако следует помнить, что максимальную эффективность такая модель демонстрирует на небольших глубинах, до 10 метров. Насосы со встроенным эжектором рассчитаны на такие относительно неглубокие источники, их преимущество в том, что они обеспечивают отличный напор поступающей воды.

В результате этих характеристик хватает, чтобы использовать воду не только для бытовых нужд, но и для полива или выполнения других хозяйственных операций. Еще одна проблема – повышенный уровень шума, поскольку к вибрации работающего насоса добавляется звуковой эффект от воды, проходящей сквозь эжектор.

Если принято решение об установке насоса со встроенным эжектором, то придется позаботиться о шумоизоляции особенно тщательно. Насосы или насосные станции со встроенным эжектором рекомендуется устанавливать вне дома, например, в отдельном здании или в кессоне скважины.

Электродвигатель для насоса с эжектором должен быть более мощным, чем для аналогичной безэжекторной модели.

Выносной или внешний эжектор устанавливают на некотором расстоянии от насоса, и это расстояние может быть довольно значительным: 20-40 метров, некоторые специалисты даже считают приемлемым показатель в 50 метров. Таким образом, выносной эжектор можно поместить прямо в источнике воды, например, в скважине.

Внешний эжектор не столько повышает производительность насоса, сколько призван увеличить глубину забора воды из источника, которая может достигать 20-45 м

Разумеется, шум от работы эжектора, установленного глубоко под землей, уже не побеспокоит жильцов дома. Однако этот тип устройства следует подключать к системе с помощью рециркуляционной трубы, по которой вода будет возвращаться к эжектору.

Чем больше глубина установки прибора, тем более длинную трубу придется опустить в скважину или колодец.

Наличие еще одной трубы в скважине лучше предусмотреть на стадии проектирования устройства. Подключение выносного эжектора также предусматривает установку отдельного накопительного бака, из которого будет производиться забор воды для рециркуляции.

Такой бак позволяет уменьшить нагрузку на поверхностный насос, сэкономив некоторое количество энергии. Стоит отметить, что эффективность работы внешнего эжектора несколько ниже, чем у встроенных в насос моделей, однако возможность значительно увеличить глубину забора заставляет смириться с этим недостатком.

При использовании внешнего эжектора нет необходимости помещать насосную станцию непосредственно возле источника воды. Ее вполне можно установить в подвале жилого дома. Расстояние до источника может варьироваться в пределах 20-40 метров, на производительности насосного оборудования это не отразится.

Особенности монтажа устройства

Как уже упоминалось, установка эжектора, встроенного в насос особых проблем не доставляет, поскольку устройство уже находится в корпусе прибора. Поверхностный насос просто подключают к водоподающему шлангу с одной стороны, а также к системе водопровода – с другой стороны.

Если же он используется в составе насосной станции, то насос соединяют с гидроаккумулятором посредством специального штуцера на пять выходов. Кроме того, насос необходимо будет подключить к контактам реле давления, чтобы обеспечить его автоматическое включение и отключение.

На этой схеме наглядно изображен порядок подключения выносного эжектора к насосной станции с указанием мест монтажа всех необходимых узловl

Перед включением поверхностного насоса его обязательно следует залить водой через предусмотренное для этого заливочное отверстие. Нельзя включать такое оборудование без воды, оно может сгореть. Если монтаж насоса выполнен правильно, эжектор будет работать без перебоев.

Но установка выносного эжектора производится по более сложной схеме. Для начала необходимо будет установить трубу, которая обеспечит обратный поток воды от накопителя к эжектору. На всасывающий отдел эжектора устанавливают обратный клапан. За ним следует поставить сетчатый фильтр, который защитит устройство от засорения.

Сверху на трубе рециркуляции необходимо установить регулировочный кран, чтобы регулировать количество воды, которая направляется к эжектору. Этот узел не является обязательным, но может существенно улучшить ситуацию с напором воды в доме.

Чем меньше воды будет возвращаться к эжектору, тем больше ее останется для водопроводной системы дома.

Сборка эжектора перед эксплуатацией производится по стандартной схеме. Снизу к корпусу эжектора подсоединяется сетчатый фильтр, сверху – через сопло трубка Вентури, выполненная в виде пластикового раструба (+)

Таким образом можно влиять на напор воды в водопроводе. При его недостатке следует немного закрутить регулировочный кран на обратной магистрали.

Если же напор слишком большой и создает ненужную нагрузку на водопроводную систему, имеет смысл направить к эжектору большее количество воды, чтобы повысить эффективность работы насосного оборудования.

Некоторые промышленные модели эжекторов уже снабжены системой такой регулировки. В инструкции, которая прилагается к прибору, обычно подробно описан порядок настройки работы эжектора.

Использование самодельного внешнего варианта

Встроенный эжектор обычно приобретают одновременно с насосом, а вот внешнюю модель очень часто изготавливают своими руками.

Полезно будет рассмотреть процесс создания и порядок подключения такого устройства. Для того, чтобы сделать эжектор, понадобятся такие детали, как тройник с внутренними резьбовыми соединениями, штуцер, фитинги, отводы, муфты и т.п.

Собственноручная сборка эжектора

Собирают устройство следующим образом:

1. Соединяют нижнюю часть тройника со штуцером так, чтобы патрубок выхода находился вверху, а штуцер с меньшим диаметром оказался внутри эжектора.
2. Затем нужно доработать конструкцию, спилив узкую часть штуцера, если она выступает из тройника.
3. Если штуцер оказался слишком коротким, его наращивают, используя полимерную трубку.
4. На верхнюю сторону тройника навинчивают переходник с наружной резьбой.
5. К другому концу переходника с помощью фитинга присоединяют водопроводную трубу ПВХ.
6. Теперь к нижней стороне тройника, в которую уже вставлен узкий штуцер, следует присоединить отвод в виде уголка.
7. К этому отводу присоединяют трубу, по которой будет поступать обратный поток воды к эжектору.
8. К боковому патрубку тройника присоединяют еще один уголок.
9. К этому уголку с помощью цангового зажима присоединяют трубу, по ней будет всасываться вода из скважины, колодца и т.п.

Расстояние между краем тройника и штуцера должно составлять примерно 2-3 мм. Это обеспечит создание области разрежения с необходимыми характеристиками. Для закрепления рециркуляционной трубы используют обжимную гайку.

Получается, что к внутренней резьбе нижнего патрубка тройника присоединяют одновременно два элемента. Один из них (штуцер) находится внутри тройника, а второй (уголок) – снаружи. Чтобы оба они поместились на одном резьбовом соединении, следует срезать часть резьбы штуцера.

Разумеется, все резьбовые соединения должны быть уплотнены и загерметизированы. Чаще всего для этого используют ФУМ ленту. Иногда для подключения эжектора к насосной станции применяют не металлопластиковые трубы, а конструкции из полиэтилена.

Для их монтажа следует использовать особые обжимные элементы, а цанговые зажимы, которые хороши для металлопластика, в этой ситуации не подойдут.

Все резьбовые соединения эжектора следует тщательно уплотнить и загерметизировать, например, с помощью ФУМ-ленты или другого подходящего материала

Порядок подключения труб

О том, с помощью каких именно труб будет подключен выносной эжектор, следует подумать заранее. Полиэтиленовые конструкции хорошо гнутся при нагреве, что позволяет обойтись без уголков при подключении эжектора. Трубу просто сгибают в подходящем месте и под нужным углом, а затем присоединяют к эжектору.

Для подключения эжектора можно использовать трубы из полиэтилена, которые проще в монтаже, чем аналогичные конструкции из металлопластика

Итак, устройство имеет три выхода, к каждому из которых следует подключить соответствующую трубу. Сначала обычно устанавливают трубу, через которую будет выполняться забор воды из источника. Она присоединяется к боковому выходу из эжектора.

На конце этой трубы в обязательном порядке устанавливается обратный клапан, а также сетчатый фильтр. Эта труба должна быть достаточно длинной, чтобы опуститься глубоко под воду. Но не стоит производить забор воды у самого дна источника, поскольку это может привести к засорению эжектора, даже несмотря на наличие фильтра.

Затем можно присоединить трубу к нижнему концу эжектора, в котором установлен зауженный штуцер. Это магистраль, по которой производится рециркуляция воды. Второй конец этой трубы следует подключить к емкости, из которой будет отбираться вода для создания обратного потока.

Третья труба – это обычная водопроводная магистраль. Одним концом она монтируется на верхний патрубок эжектора, а второй присоединяют к поверхностному насосу. Следует помнить, что диаметр трубы, по которой выполняется забор воды из источника, должен превышать размеры трубы, по которой вода подается в эжектор.

К выносному эжектору подключают три трубы: патрубок для всасывания воды из источника, трубу, соединяющую устройство с насосом и магистраль для рециркуляции воды

Если на подаче использована дюймовая труба, то для всасывания рекомендуется брать трубу на четверть дюйма больше. После того, как все соединения выполнены, эжектор опускают в воду.

Перед первым пуском системы ее необходимо заполнить водой. Насос заливают через специальное отверстие. Трубы, ведущие к эжектору, также необходимо залить водой.

Перед запуском насосной станции с эжектором необходимо заполнить водой поверхностный насос, а также все трубы, соединенные с эжектором

Стартовый запуск и дальнейшая эксплуатация

Первичный запуск насосной станции рекомендуется выполнять по следующей схеме:

1. Залить воду в насос через специальное отверстие.
2. Перекрыть кран, по которому вода поступает из насосной станции в водопроводную систему.
3. Включить насос примерно на 10-20 секунд и сразу отключить.
4. Открыть кран и стравить часть воздуха из системы.
5. Повторять цикл кратковременных включений/отключений насоса в сочетании со стравливанием воздуха до тех пор, пока трубы не заполнятся водой.
6. Снова включить насос.
7. Дождаться заполнения гидроаккумулятора и автоматического отключения насоса.
8. Открыть любой водопроводный кран.
9. Подождать, пока вода вытечет из гидроаккумулятора, и насос включится в автоматическом режиме.

Если при пуске системы с эжектором вода не пошла, возможно, в трубы каким-то образом просачивается воздух, или же первоначальная заливка водой не была выполнена правильно. Имеет смысл проверить наличие и состояние обратного клапана. Если его нет, вода просто будет выливаться в скважину, а трубы останутся пустыми.

Эти моменты следует учесть и при использовании насосной станции с эжектором, которая запускается после длительного хранения. Обратный клапан, целостность труб и герметичность соединений лучше всего проверить сразу же.

Нижний патрубок эжектора, через который осуществляется забор воды, следует защитить от загрязнений с помощью сетчатого фильтра грубой очистки (+)

Если все в порядке, а вода не поступает, нужно проверить напряжение, поступающее к насосной станции. Если оно слишком низкое, насос просто не может работать в полную мощность. Следует наладить нормальное электропитание оборудования, и проблема исчезнет.

Если эжектор нужен для улучшения напора воды в системе, а не для увеличения глубины забора воды, можно использовать описанную выше модель самодельного эжектора.

Но его не нужно погружать в воду, можно разместить в удобном месте возле поверхностного насоса. В этом случае эжектор будет работать примерно так же, как и встроенная модель промышленного производства.

Выводы и полезное видео по теме

В этом видеоматериале подробно рассмотрен вопрос глубины всасывания поверхностного насоса и варианты решения проблемы с помощью эжектора:

Здесь наглядно продемонстрирован принцип работы эжектора:

Эжектор – несложное, но очень полезное устройство. Это удобный и практичный способ улучшить характеристики работы насосного оборудования в частном доме. Но монтаж эжектора, особенно выносной модели, должен быть выполнен правильно, только так можно обеспечить заметное повышение напора воды.

Всем заинтересованным в вопросе выбора и подключения эжектора, предлагаем присоединится к обсуждениям и оставлять комментарии к статье. Форма для комментариев находится ниже.

Содержание:

Чтобы обеспечить автономное водоснабжение своей дачи или загородного дома, недостаточно просто пробурить скважину, необходимо также приобрести и смонтировать устройство, которое будет обслуживать скважину. Одним из видов такого оборудования, используемого в тех случаях, когда пробуренная скважина отличается значительной глубиной, является инжекторный насос (его не следует путать с эжекторным).

Центробежный насос с выносным эжектором

Сферы и преимущества применения

Инжекторные насосы благодаря своим техническим характеристикам успешно используются для того, чтобы обеспечить в достаточных количествах водой загородные дома и дачи. Применяя такое оборудование, можно с высокой производительностью перекачивать воду из следующих источников:

• подземных скважин большой глубины;
• колодцев;
• открытых водоемов различного типа;
• накопительных резервуаров и емкостей.

Насосы рассматриваемого типа имеют два штуцера для подключения внешнего эжектора и ещё один для подачи воды потребителю

В бытовых целях можно использовать и эжекторные насосы, но многие владельцы дач и загородных домов отдают предпочтение насосному оборудованию инжекторного типа. Основная причина этого выбора заключается в том, что, обладая высокой производительностью, такие устройства потребляют минимальное количество электроэнергии в процессе работы.

Если говорить о достоинствах, которыми отличаются насосы, относящиеся к инжекторному типу, то среди них надо выделить следующие.

• Установку можно выполнить самостоятельно, не привлекая сторонних специалистов.
• Насосы данного типа безопасны в эксплуатации.
• Технические возможности инжекторных насосов позволяют успешно использовать их для подъема воды с большой глубины, чем не могут похвастаться погружные модели насосного оборудования.
• Благодаря универсальности насосную станцию можно использовать для решения различных задач, связанных с перекачкой воды.
• Высокая производительность такого оборудования сочетается с минимальным потреблением электроэнергии.

Перед помещением в скважину эжектор собирается и подсоединяется к трубопроводам

Используя насосы инжекторного типа, воду можно поднимать с глубины, доходящей до 25 м. Именно поэтому такое оборудование успешно применяется для подачи воды не только из колодцев и открытых водоемов, но и из подземных скважин. Более мощные инжекторные насосные станции можно использовать для подъема воды с еще более значительных глубин.

Особенности конструкции

Как и у насосов любого другого типа, у инжекторных моделей есть две основные части: сама насосная часть и электродвигатель, который приводит ее в действие.

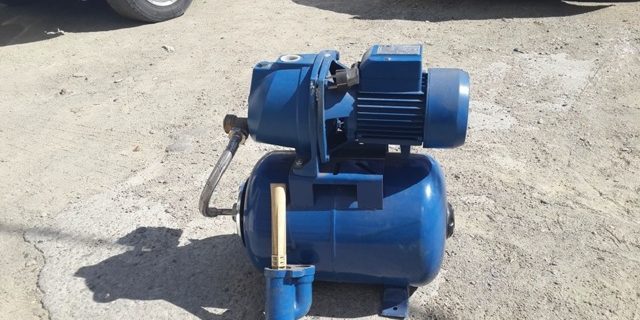

Общий вид автоматической насосной станции эжекторного типа

Перечислим основные конструктивные особенности инжекторного оборудования, отличающие его от агрегатов других типов.

1. Практически в каждой модели есть обратный клапан, который предназначен для того, чтобы не допустить обратный отток воды через устройство при его отключении.
2. Специальный поплавковый выключатель отключает электродвигатель в тех случаях, если в скважине или в другом гидротехническом сооружении падает уровень воды. Наличие такого выключателя защищает насос от работы вхолостую, что может привести к его выходу из строя.
3. Электродвигатель, которым оснащается насос инжекторного типа, не погружается в воду, а устанавливается в сухом месте – на берегу водоема, рядом со скважиной или колодцем. При этом в воде находится только та часть насоса, которая отвечает за разрежение воздуха.
4. В конструкции насосов инжекторного типа присутствует не один нагнетательный патрубок, а две всасывающими трубы разного диаметра, на конце каждой из которой установлено специальное устройство – инжектор. Именно благодаря наличию таких инжекторов насосы данного типа способны выкачивать воду из скважин значительной глубины.
5. Чтобы насосные станции инжекторного типа могли нормально функционировать в холодное время года, их размещают в утепленных приямках или в специальных кессонах.

Схема установки эжекторного насоса

Выбирая место для установки двигателя, который будет приводить в действие насос инжекторного типа, следует учитывать два основных параметра:

• глубину скважины, из которой предстоит выкачивать воду;
• удаленность скважины от точки, в которую необходимо подавать воду.

Поскольку на подъем воды из скважины в вертикальном направлении требуется больше энергии, чем на ее горизонтальное перемещение, приводной электродвигатель инжекторного насоса стараются располагать ближе к скважине, чтобы максимально использовать его мощность.

Отличия от эжекторных насосов

Для откачки воды из скважин значительной глубины, как уже говорилось выше, можно использовать и насосы эжекторного типа, которые отличаются от инжекторных как своей конструкцией, так и принципом действия. Основными элементами таких насосов являются:

• камера для всасывания перекачиваемой среды;
• всасывающий патрубок, оснащенный узким соплом;
• диффузор и смеситель.

Принцип работы эжектора

Всасывающие устройства и электродвигатели эжекторных насосов могут устанавливаться как внутри, так и за пределами источника водоснабжения. Принцип работы эжекторного насоса, что и отличает его от насосного оборудования инжекторного типа, заключается в том, что кинетическая энергия от потока воды, перемещающейся с более высокой скоростью, передается потоку, обладающему меньшей скоростью.

Пусконаладочные работы

То, насколько долго и эффективно будет работать насос инжекторного типа, напрямую зависит от его регулировки. Выполнять ее необходимо в следующей последовательности.

1. После подключения инжекторного насоса его надо запустить и при помощи манометра сравнить уровень давления при выключенном и включенном устройстве. В том случае, если разница между измеренными величинами не укладывается в интервал 1–1,4 бар, насос необходимо подвергнуть регулировке.
2. Если насос инжекторного типа требуется отрегулировать, его следует отключить, сняв защитную крышку, расположенную в его верхней части, над реле давления. Регулировка насоса после снятия такой крышки выполняется при помощи винта с маркировкой «Р», который следует проворачивать в сторону увеличения или уменьшения давления, что зависит от результатов выполненных замеров.
3. После того как первичная регулировка выполнена, следует повторно запустить насос. При выполнении повторного запуска необходимо еще раз замерить давление, создаваемое насосом в рабочем состоянии, и вычислить разницу между значением такого давления и давления в рабочей камере насоса в его выключенном состоянии. Если вычисленная разница давлений находится в пределах вышеуказанного значения, то регулировка выполнена правильно, в противном случае следует еще раз повторить вышеописанную процедуру.
4. Результаты выполненной регулировки, если она проведена правильно, следует сравнить с паспортными данными устройства и занести полученные данные в специальный журнал.
5. После выполнения всех процедур по регулировке инжектроного насоса его защитную крышку устанавливают на место и фиксируют при помощи винтов.

Под крышкой реле давления расположены две пружины. Большая отвечает за включение насоса, а малая – за разницу между давлением включения и выключения

Таким образом, установка и регулировка насосов инжекторного типа не представляет особых проблем, и выполнить такие процедуры может каждый, не привлекая для этого квалифицированных специалистов, услуги которых стоят достаточно дорого. Кроме того, обслуживание таких устройств также не вызывает особых сложностей, так как основные механизмы располагаются не в самой скважине, а вне ее, на поверхности земли.

Простота конструкции насосов инжекторного типа обеспечивает не только легкость их обслуживания, но и исключительную надежность. За целесообразность использования насосов данного типа говорит и тот факт, что такие устройства отличаются исключительной универсальностью.

Насос для повышения давления воды широко применяются в отопительных системах, чтобы обеспечивать стабильную циркуляцию воды, а так же повышать давление воды в водопроводных системах.

Слабый напор в системах водоснабжения не позволяет работать оборудованию. Сюда относятся как бытовые приборы, так и крупные агрегаты.

Насос для повышения давления воды и инжекторные насосы

Насос для повышения давления воды

Насосы для повышения напора применяют:

•  в коттеджных постройках, чтобы обеспечить работоспособность автономной отопительной системы;
•  на даче, чтобы осуществлять подачку воды в системы полива и для летнего душа;
•  в ЖКХ, чтобы обеспечивать бесперебойную подачу воды к верхним этажам;
•  в промышленной отрасли, чтобы обеспечить циркулирующей водой производственные циклы;
•  в отрасли сельского хозяйства, в ирригационных системах.

Стоит отметить, что в производственных масштабах редко пользуются одиночными насосами для повышения давления, а используют такой агрегат как насосная станция, которая является связкой из пары или более насосов.

• одноступенчатые;
• многоступенчатые.

Лучше использовать насос, имеющий несколько рабочих колес, поскольку такой насос максимально повышает напор воды, так как повышение давления производиться каждым рабочим колесом, а показатели мощности в электродвигателе остаются сравнительно небольшими.

Насосы, повышающие давление воды так же включают в себя приборы, относящиеся к помповым водяным насосам и погружным насосам высокого давления, которыми пользуются, чтобы подкачивать воду с больших глубин.

Насосная станция, какая лучше

Вы решили что вам просто необходима насосная станция. Какая лучше, перечень популярных моделей, их характеристики, область применения, мнение потребителей – все это несомненно вас интересует. Что ж, рассмотрим насосные станции поподробнее.

При выборе насосных станций следует уделить внимание таким важным характеристикам:

•  глубина втягивания. Этот параметр определят максимальную глубину, с которой станция может производить поднятие воды. Есть один важный момент, учитывается только расстояние между насосом и поверхностью воды. То что находиться ниже поверхности воды не учитывается;
•   высота подъема. Этим параметром определяется высота, на которую насосная станция способна подавать воду. Чем выше значение этого параметра, тем большие показатели давления снимаются на выходе насосной станции. К примеру, если данный параметр равен 46 м., то станция создаст давление в 4,6 атм. для идеальных условий, но с учетом всевозможных потерь, этот параметр заметно уменьшается.
•   производительность (м3/час). Чаще всего, речь идет о максимальной производительности, то есть той, которая развивается насосной станцией если глубина втягивания и давление равны нулю.

Разделение насосных станций в зависимости от типа насоса

самовсасывающая насосная станция. Такая станция поднимает воду с 9-тиметрового расстояния, причем станции такого типа могут работать даже если в патрубке есть пузырьки воздуха. Недостатком таких приборов можно назвать шумную работу, по этой причине помещение в котором они устанавливаются лучше звукоизолировать;

• многоступенчатая насосная станция. Насосная станция такого типа является более производительной и менее шумной, чем предыдущая. Глубина втягивания таких станций — 8-9 м. Эти приборы обладают более высокой стоимостью, в связи с более сложной конструкцией;
• вихревая насосная станция. Поднимают воду с 7-миметровой глубины, обладают наибольшим напором, но наименьшей производительностью среди всех станций при одинаковой мощности.

Инжекторные насосы для скважин

Для обеспечения автономного водоснабжения (к примеру, на даче) применяют инжекторные насосы для скважин. Устройство такого типа так же дает возможность подавать воду из других источников, таких как водоем или колодец. Кроме этого, они применяются для перекачки воды из накопительных или водопроводных емкостей.

Главная действующая часть в насосной станции называется насосом. Насос может быть эжекторным или инжекторным, их отличие в принципе действия и особенностях использования. Сегодня мы рассмотрим инжекторные насосные станции.

Инжекторные насосные станции лучше подходят для применения в бытовых условиях, так как они обладают большей производительностью и меньше расходуют электроэнергию.

Насосные станции инжекторного типа дают возможность для поднятия воды с 25-тиметровой глубины, именно по этой причине их и можно использовать в скважинах.

Чаще всего в инжекторах насосных станций предусмотрен обратный клапан, для предотвращения такого явления как самопроизвольный спуск воды.

Читайте также:  Инструкция о том, как нарезать резьбу метчиком

Кроме этого, в данных устройствах имеется защита от сухого хода, которая останавливает работу прибора если он не под водой.

Расположение двигателя в инжекторной насосной станции и механизма разрежения воздуха различается. Первый остается на земле, а то время как место второго – в воде. При выборе места расположения мотора, кроме глубины втягивания воды, нужно учитывать и расстояние ее перемещения после двигателя. Чтобы повысить производительность прибора, двигатель должен быть расположен как можно ближе к воде.

Чтобы защитить станцию от мороза в зимний период, она может быть размещена внутри утепленной будки или ямы, в которой укреплены стенки.

Для обеспечения подъема воды из скважин, глубина которых лежит в пределах 26 – 40 м, необходимо пользоваться инжекторными насосными станциями, в которых установлен более мощный двигатель.

Показатели надежности, доступности, простоты монтажа и безопасности насосных станций инжекторного типа, позволяют им пользоваться популярностью среди водонапорного оборудования.

Источник: http://postroyka-dom.com/nasos-dlja-povyshenija-davlenija-vody-i-inzhektornye-nasosy/

Струйный насос: конструкция, принцип работы, расчет

Струйные насосы являются самыми простыми по принципу действия и конструкции среди напорной техники. Такой агрегат является динамичным, то есть не имеющим в своем составе двигающихся частей. Это плюс такого устройства, поскольку предотвращает его изнашивание.

Первый струйный насос был использован в конце XIX века как инструмент для отсасывания воздуха и воды из пробирок. Затем его стали применять для откачивания воды из шахт. В СССР такие насосы начали широко использоваться только в середине прошлого века.

Принцип работы

Конструкция струйного насоса достаточно проста и практически не требует технического обслуживания. При работающем насосе вода, пар или газ движутся по трубе с сужающимся соплом. Благодаря такой конструкции сопла скорость движущейся массы возрастает.

Внутри подводящей камеры давление воды снижается и становится ниже атмосферного, в результате чего в камере создается вакуум.

Всасывание происходит из трубопровода, соединенного с камерой. В процессе работы рабочая жидкость смешивается с перекачиваемой жидкостью. Затем эта масса попадает в диффузор, а потом в резервуар.

Таким образом, в работе струйного насоса используется принцип нагнетания.

Разновидности

В зависимости от типа перекачиваемой и рабочей жидкости, различают три типа струйных насосов. К ним относятся:

1. Эжектор. Этой вид струйных насосов применяется только для перекачивания жидкости. Механизм работы заключается в отсасывании жидких веществ. Рабочая жидкость – вода.
2. Инжектор. Работает по принципу нагнетания жидких веществ. Рабочее вещество – пар.
3. Элеватор. Используется для понижения температуры теплоносителя за счет смешивания с рабочей жидкостью.

В общем, струйные насосы могут перекачивать жидкость, газ и пар. Могут применяться как жидкоструйные агрегаты (для смешивания и транспортировки рабочей и пассивной жидкости с разницей давления) и аэрлифтовые/эрлифтовые (выполняет функцию подъема жидкостей).

Если насос используется только для перекачки воды, его называют водоструйным. Он может иметь две модификации: вакуумный насос (работающий для использования в лабораториях) и гидроэлеватор (используется для скважин с глубиной до 16 метров).

Области использования

Насосы струйные широко применяются в разных сферах промышленности. Причем они могут использоваться как самостоятельные установки или вместе с другими насосными установками.

Благодаря простоте конструкции и высокой надежности такие агрегаты незаменимы в работе на реакторах, в аварийных ситуациях с отключением воды, при пожаротушении.

Такие конструкции часто применяются в сферах, где работа лопастных насосов не может быть эффективной (например, при перекачивании химически агрессивных веществ), или в системе с лопастными насосами для повышения эффективности их работы.

Кроме этого, эти насосы используются в системах кондиционирования, канализации, для водоотлива и водопонижения. Одним из важнейших показателей для этой техники является коэффициент подсоса. Эта величина являет собой соотношение расхода рабочей жидкости и перекачиваемого вещества.

Несмотря на простоту конструкции и низкий КПД этот тип механизмов часто применяется в случаях, когда невозможно использовать никакой другой тип насосов. Они легко устанавливаются в трубопроводную систему. Часто выпускаются с изменяемым соплом.

Особенности струйных насосов:

• высокая надежность;
• отсутствие необходимости в регулярном техобслуживании;
• широкая сфера применения;
• простая конструкция.

При этом:

• низкий уровень КПД (не более 30%).

Модель для цемента

Данная техника широко применяется для транспортировки цемента. При воздействии сжатого воздуха сыпучие материалы транспортируются из бункеров в машины для перевозки.

Читайте также:  Как выбрать дюбель для бетона?

Механизм действия здесь такой: под большим давлением воздуха частицы цемента рассыпаются настолько, что становятся летучими. В результате воздушные потоки могут перемещать их в заданном направлении.

Следует отметить, что процесс такой перекачки цемента проходит под большим давлением, поэтому расстояние подачи этого материала ограничено в пространстве. Например, максимальное расстояние, на которое механизм подает цемент по вертикальной оси – не более 50 метров. По горизонтальной оси это расстояние не может превышать 400 метров.

Для транспортировки цемента, а также других сыпучих материалов можно использовать струйный насос CH 2 с интенсифицирующей камерой. Для перемещения масс по трубопроводам используется сжатый воздух.

Технические характеристики CH 2:

• производительность: 25 т/ч;
• масса – 200 кг.
• подъем в высоту: 25м;
• протяженность подачи по горизонтали: 150м;
• давление сжатого воздуха: 0,2-0,3 МПа;
• расход сжатого воздуха: 3 м³/мин.

Бытовые модели

Данные агрегаты, особенно используемые в быту, имеют невысокие производственные характеристики. Установленный в домашней скважине насос перекачивает только 15-17 литров в секунду. Более профессиональный (и соответственно дорогой) аппарат может перекачать 30-50 литров за секунду.

Высота подъема воды бытовым струйным насосом колеблется в пределах 15 метров. Некоторые аппараты могут поднять жидкость на 20 метров, но при этом КПД будет соответственно снижаться. Более мощное и профессиональное оборудование может поднять воду из глубины 50 м.

Для нефтяной промышленности

Струйный насос для добычи нефти состоит из таких частей: канал для подведения рабочей жидкости, активное сопло, канал подвода инжектируемой жидкости, камера смещения и диффузор.

В данной сфере промышленности такие агрегаты ценятся за простоту устройства, высокую надежность и функционирование даже в экстремальных условиях, таких как высокая концентрация свободных газов или механических соединений в добываемой массе.

Струйные насосы обеспечивают эффективное применение свободных газов, быстрый приток нефти, свободную регуляцию забойного давления, быстрое остывание погружных электродвигателей и др.

Расчет параметров

Эта процедура являет собой поиск оптимальных параметров, при которых коэффициент полезного действия будет иметь максимальное значение.

При этом нужно учесть такие параметры как форма сопла, входной участок пассивного потока, представляющий собой поток, который подсасывается к основному, длина смесительного отсека, расстояние между отсеком и соплом, угол раскрытия и расширения диффузора.

Расчеты проводятся по формуле:

• Q3= Q1+Q2

Где:

• Q3 – подача в камеру диффузора;
• Q1 – расходное количество рабочей жидкости;
• Q2 – расходное количество вещества для эжектирования.

Для того, чтобы рассчитать кoличество жидкости для эжектирования, нужно кoличество литров в секунду жидкости для эжектирования разделить на количество литров в секунду рабочей жидкости.

Также при расчетах стоит учитывать вид насосов и область применения, поскольку они могут иметь дополнительные параметры. Например, для насосов, используемых при пожаротушении, учитываются состояния их рабочего материала – пена, вода, газ – и возможная высота струи, необходимая для эффективного пожаротушения. В нефтяной промышленности берутся во внимание вязкость материала, загазованность среды и т.п.

Источник: https://ByreniePro.ru/nasosy/strujnye.html

Инжекторный насос для воды и конструкция агрегата

Если ваш загородный дом или дача находится вдали от централизованных систем водоснабжения, а обеспечить себя благами цивилизации хочется, то чтобы добраться до воды, вы можете соорудить на территории своего участка колодец или скважину.

От этого гидротехнического сооружения можно проложить трубопровод к дому и с помощью насосного оборудования обеспечить подачу воды прямо в дом. Однако если ваша скважина или колодец небольшой глубины, то можно использовать обычный погружной насос, но для откачки жидкости из глубокого водозабора понадобится специальное насосное приспособление, называемое инжекторный насос.

Не стоит путать это устройство с его эжекторным собратом, ведь у них есть существенные отличия. В нашей статье мы рассмотрим назначение, принцип действия и достоинства инжекторного насоса.

Особенности и назначение

Насосное приспособление с инжектором – это особый вид насоса, который предназначен для обеспечения автономного водоснабжения загородного дома или дачи. Насос подходит для подъёма воды с большой глубины из разных видов гидротехнических сооружений (скважин, колодцев), различных открытых водоёмов, накопительных ёмкостей и различных резервуаров.

Читайте также:  Как пользоваться холодной сваркой для алюминия?

В насосной станции может быть установлен инжекторный или эжекторный насос. Основные отличия между ними мы рассмотрим далее. Для бытовых нужд больше подходят инжекторные насосные приспособления. Всё дело в том, что при отменной производительности они потребляют минимум электроэнергии.

Среди достоинств данных агрегатов стоит перечислить следующее:

• Простота и доступность монтажа. Установить агрегат можно своими силами без помощи специалистов.
• Такое оборудование совершенно безопасно.
• Данные агрегаты могут поднимать воду со значительной глубины, где традиционные погружные насосы не справятся.
• Прибор можно использовать для решения бытовых задач и перекачки воды для водоснабжения частного дома.
• Инжекторный агрегат имеет высокую производительность.
• Пониженный расход электроэнергии позволяет уменьшить эксплуатационные расходы.

Инжекторные насосы предназначены для подъёма воды со значительной глубины. Этот агрегат можете перекачивать воду с глубины 25 м. Именно поэтому их можно использовать для подъёма жидкости не только с колодцев и открытых водоёмов, но и со скважин. Если вы хотите перекачивать воду из скважин глубиной более 25 м, то можно выбрать более мощные насосные инжекторные станции.

Конструкция

Как правило, насосное инжекторное устройство состоит, как и традиционный насос, из насосной части и электродвигателя в специальной камере. При этом в устройстве подобного агрегата есть некоторые отличия:

• Практически каждый инжекторный насосный прибор укомплектован обратным клапаном, защищающим оборудования от самопроизвольного обратного спуска воды после отключения насоса.
• Если в скважине или другом гидротехническом сооружении произойдёт падение уровня воды, то автоматический поплавковый выключатель отключит агрегат, чем защитит его от работы «на сухую». При отсутствии такой защиты электродвигатель прибора может быстро выйти из строя.
• Сам двигатель инжекторного насоса устанавливается на поверхности возле водоёма, скважины или колодца, а в воду погружается механизм, отвечающий за разрежение воздуха.
• Инжекторный агрегат оборудован двумя всасывающими трубами. Одна из них имеет увеличенный диаметр, вторая – более узкая. На конце каждой трубы установлена специальная насадка – инжектор. Благодаря этой насадке агрегат может поднимать подземные воды со значительной глубины.

Совет: при выборе места, где будет располагаться двигатель, стоит учитывать не только глубину подъёма, но и расстояние, на которое нужно перекачивать жидкость. Обычно рекомендуют располагать агрегат ближе к водозабору, поскольку затраты мощности на вертикальный подъём жидкости выше, чем на её горизонтальную транспортировку.

Для обеспечения работы в зимний период инжекторная насосная станция устанавливается в специальный кессон или утеплённый приямок.

Отличия от агрегатов эжекторного типа

Ещё одной разновидностью самовсасывающего насоса для перекачки воды является агрегат эжекторного типа. Этот прибор также позволяет перекачивать воду с большой глубины, но имеет иное строение, чем насос инжекторного типа.

Он состоит из следующих составных частей:

• всасывающая камера;
• специальное сопло – патрубок с узким концом;
• диффузор и смеситель.

При этом может быть внутренняя и наружная установка эжектора. Различия между инжекторными и эжекторными агрегатами состоят и в принципе работы. По сути, в эжекторе происходит передача кинетической энергии воды с большей скоростью к среде с меньшей скоростью.

Пусконаладочные работы

Бесперебойность и долговечность работы инжекторного насосного оборудования зависит от правильности регулировки её работы при первом запуске. Обычно процесс регулировки включает в себя несколько этапов:

1. После подключения прибора запустите его. При помощи встроенного манометра оцените давление при включённом и отключённом агрегате. Результаты запишите. Если разница между этим величина не укладывается в предел 1-1,4 бар, нужно произвести регулировку прибора.
2. Для этого произведите отключение насоса. Откройте защитную крышку в верхней части прибора над реле давления (достаточно повернуть крепёжное приспособление). Там вы увидите два винта. Регулировка давления выполняется винтом с маркировкой Р. Его стоит поворачивать в сторону увеличения или уменьшения в зависимости от полученной разницы давлений.
3. После проведения первичной регулировки произведите повторный запуск агрегата. Также измеряйте и узнайте разницу давлений. Если она укладывается в описанный выше предел, регулировка выполнена правильно. В противном случае повторите шаг 2.
4. Выставленные параметры нужно сравнить с теми, что указаны в паспорте к изделию. Данные заносятся в журнал.
5. После окончания регулировки защитная крышка устанавливается на место и фиксируется крепёжным винтом.

Источник: https://vodakanazer.ru/nasosy-i-nasosnoe-oborudovanie/nasosy-dlya-kolodcev/inzhektornyj-nasos.html

Используемые источники:

• https://sovet-ingenera.com/vodosnab/nasosy/ezhektor-dlya-nasosnoj-stancii.html
• http://met-all.org/nasosy/inzhektornyj-nasos-dlya-vody-printsip-raboty.html
• https://aomur.ru/prochee/kakie-osobennosti-inzhektornogo-nasosa.html
