Инструкция по изготовлению простой буржуйки своими руками

Печи из металла очень популярны ввиду своей невысокой стоимости, и широко применяются для отопления дачных домиков, бань, подсобных помещений, гаражей.

Например, на сайте компании Теплодар https://www.teplodar.ru/catalog/otopitelnie-pechi-kaminy/ представлено 6 печей для отопления дома и дачи по цене от 6 760 руб.

Но можно сделать и своими руками, это не так и сложно. Конечно, у них есть, как достоинства, по сравнению с кирпичными печами, но также имеют место и недостатки.

Особенности конструкции

Самая простая конструкция металлической печи — так называемая буржуйка. Её конструкция довольно проста: металлический ящик с ножками дверцей, труба для отвода продуктов горения. Главный недостаток этой печи — большое потребление топлива и малая теплоотдача. А также большим минусом является опасность возникновения пожара.

Русское название этого типа печи базируется на ассоциации с карикатурным образом буржуя, изображаемого как человека с толстым брюхом.

Простая печь «буржуйка»

Современные металлические печи намного безопаснее «буржуйки». Их производство осуществляется из листовой стали, толщиной до 4–5 мм. В конструкции предусмотрена специальная камера для закладки камней. Предусмотрено обустройство водяного бака в качестве накопителя тепла, объёмом до 70 литров. Для равномерного прогрева печи, а также для снижения её пожароопасности, печь рекомендуют обкладывать жаростойким кирпичом.

Некоторые образцы современных печей

Достоинства

• Металл довольно прочный, но и более податливый материал, позволяющий придавать ему любую форму. Способен выдерживать большие перепады температур и жёсткие нагрузки при эксплуатации изделия.
• Стоит отметить высокий КПД металлической печки, достигающий 95%.
• Теплопроводность металла высока, соответственно довольно быстро происходит прогрев печи и нагревание помещения.
• Прочность металла с убавлением толщины только растёт в отличие от керамики.
• Вес печи на порядок, а иногда и более, ниже чем каменной или кирпичной, что в свою очередь, позволяет отказаться от устройства громоздкого монолитного фундамента.
• Низкая себестоимость производимого тепла (у металлических печей в 10–20 раз ниже, чем у кирпичных) ещё один плюс в копилку достоинств этого вида печей.
• Немаловажным фактором является транспортабельность такой печки и простота монтажа на месте, нужно только подвести дымоход.
• За ненадобностью её легко убрать на хранение до следующего отопительного сезона.

Недостатки

• Наверное, самый основной недостаток — печь не «дышит».Тогда как кирпичная печка при охлаждении вбирает в себя влагу, тем самым поддерживая оптимальную влажность. Небольшое «дыхание» печи появится после облицовки кирпичом, но пропадёт мобильность, и увеличатся габариты.
• Из-за низкой теплоёмкости металла, теплоотдача после сгорания топлива обычно не превышает 2–3 часа.
• Большой недостаток металлической печи — срок жизни. При рабочих температурах металл активно реагирует с содержащейся в воздухе влагой, и в результате чего ускоренно корродирует. Срок службы металлической печи обычно не превышает двадцати лет. Но это сполна компенсируется лёгкой и недорогой заменой печи и дешёвым топливом.

Виды

В данный момент рынок предлагает два вида металлических печей для дома произведённых из чугуна и стали. Чугунная печка по теплоотдаче находится между кирпичной и стальной. Вариант чугунной печки для изготовления своими руками отпадает сразу, так как нужно организовывать процесс литья чугуна, что на загородном участке в принципе невозможно. Для этого нужно специальное оборудование. А вот печь из листового металла, соорудить под силу своими руками, а в некоторых случаях практически не затрачивая денежных средств.

Печь изготовленная путём чугунного литья

Образец стальной печи заводского изготовления.

Печь изготовленная из листовой стали

Принцип действия и конструкции

Рассмотрим общие схемы работы печей. Основные применяемые схемы на рисунках:

Схемы принципа работы печей

Камерная система

В печи камерной системы происходит перепуск продуктов горения в газовую камеру и там происходит их догорание. Приток воздуха образуется естественным путём. В камерных печах, предназначенных для бытового применения, топка и камера догорания находятся в одном модуле — горниле. Для полного дожигания газов, камера должна быть со сводчатыми стенами. Хороший пример камерной системы — русская печь. При определённом усовершенствовании камерные печи довольно эффективны.

Канальная система

В канальной системе организовано принудительное движение газов от источника огня, по каналам внутри печки, до дымовой трубы. Продукты горения, догорая и проходя по каналам остывают, отдавая тепло печке. КПД такой печи около 60%, и чтобы газы начали догорать, необходимо сначала довести печь до рабочей температуры в 400 градусов.

Колпаковая система

В этой системе газы находятся под куполом колпака и сгорая, спускаются по стенкам печи отдавая оставшееся тепло. В этой системе для начала сжигания газов необходимо прогреть небольшую область купола колпака. КПД в печах этого типа может достигать 70% и выше.

Схемы металлических печей и усовершенствования

Общеизвестно, что металл быстро нагревается, но и также быстро остывает, низкая теплоёмкость делает его неважным накопителем тепла, но если учитывать некоторые свойства материала классические схемы можно применить по отношению к печам из металла и получить от них максимальную отдачу, так как тепловые потери на разогрев минимизированы. Рассмотрим две схемы.

Схемы металлических печей

Камерная (А)

Типичный представитель — «буржуйка». Её прообразы, комнатные печи, использовались в XIX веке и были на редкость прожорливы в плане топлива. Во времена разрухи и потрясений после революции «буржуйка» усовершенствовалась и окрестилась своим нынешним названием.

Были сделаны следующие совершенствования:

1. Для настройки мощности теплоотдачи, в горнило вставили колосник и поддувало с дверцей.
2. Диаметр дымохода 9–10 миллиметров на 0.23 килокалории тепловой энергии.
3. Небольшая высота дымохода, до 3 метров от плоскости колосника.
4. Начало дымохода до 1–1,5 м сделано вертикально и укрыто теплоизолирующим негорючим материалом.
5. Далее дымоход продолжался горизонтальным участком — боровом — длиной не меньше 2,5 м, его вставили в форточку и добавили ещё один вертикальный сегмент в 1–1,5 метра для обеспечения тяги.

Канальная (Б)

Буржуйку легко адаптировать под канальную схему. Конечно, общим с кирпичной печкой будет только внешний вид. От каналов будет мало пользы ввиду большой теплопроводности металла, от изначальной системы остаётся только горизонтальный участок, отделяющий камеру догорания и топку. Дополнительный воздух для дожига газов поступает из отверстий на варочной поверхности или через отдельный регулируемый воздуховод. Выход дымовой трубы горизонтальный.

Результаты доработок:

1. Благодаря дожигу газов в локализованном месте, КПД подрос до 70–80%
2. Выделяемая тепловая энергия увеличилась в 2–3 раза.
3. Печка нетребовательна к силе тяги и характеристикам дымохода, ведёт себя как простая буржуйка: повысилась тяга, увеличилось горение и разрежение среды в дожигателе газов. Поступает больше вторичного воздуха и газы сгорят полностью.
4. Так как основная мощность производится в дожигателе, печь может работать в двух режимах: пламени и длительного горения.
5. Хорошая передача тепла от топки посредством довольно тонкой перегородки даёт в дожигателе нужную температуру для возгорания несгоревших газов, потому печь входит в рабочий режим практически моментально.
6. Отдельная подача воздуха в топку и дожигатель, допускает настраивать печь почти для любого твёрдого топлива.
7. Мощность теплоотдачи печи легко регулировать уровнем подачи воздуха на поддуве. В классической буржуйке возушное регулирование мощности сильно ограничено.
8. Благодаря дожигателю, под варочной поверхностью держится температура в пределах 250–300 градусов, что довольно комфортно для приготовления пищи.
9. Высокое выделение тепловой энергии от печки позволяет равномерно и оперативно прогреть помещение.
10. На вход в дымовую трубу можно также поставить теплообменный контур для горячего водоснабжения.
11. Пользуясь качественными дровами или углём, чистить дымовую трубу придётся раз в 5 лет.

Чертёж и расчёт параметров

Каких размеры будет иметь печь и как будет выглядеть каждый должен решать сам. Люди с инженерным мышлением и практическими навыками могут в простейшую конструкцию внести свои корректировки для улучшения и упрощения системы.

Эскиз и чертёж буржуйки:

Чертеж буржуйки

Материалы и инструменты

• Чертёж и эскиз будущей конструкции с размерами.
• Металл листовой, толщиной 4–5 мм.
• Уголки стальные.
• Стальные трубки диаметром 15–20 мм или арматура диаметром 10–12 мм для колосниковой решётки.
• Металлическая труба диаметром 180 мм.
• Сварка дуговая, электроды 3.
• УШМ (болгарка) с отрезным кругом, молоток, рулетка, карандаш или маркер.

Как сделать печь из металла своими руками: пошаговые действия

1. Корпус печи будет собираться из прямоугольных листов стали, сваривая их встык. Берём болгарку и нарезаем пять прямоугольников по размерам данным в чертеже. С лицевой частью разберёмся попозже, так как там будет дверца для топки и поддувало.

   Нарезанные по размерам листы стали

2. Для начала нужно приварить бока к днищу. Подставляем сначала одну боковую панель ко дну, контролируя угольником прямой угол между плоскостями и прихватываем стык в нескольких точках сваркой. Вторую боковину делаем по аналогии с первой. Проверяем прямые углы, соответствие ширины днища расстоянию между боковыми стенками вверху где будет варочная панель. Убедившись что всё верно, провариваем стыки полностью.
3. Привариваем заднюю стенку к боковым панелям и днищу. Боковые стенки изнутри размечаем для дымооборота топки и зольника согласно чертежу на три зоны. Межу топкой и зольником будет находиться колосниковая решётка, на которую непосредственно укладывается топливо. Для её крепления на внутреннюю поверхность боковин на высоте 10–15 см от днища, привариваются уголки на всю длину панелей. Приваривать уголки следует полкой вниз.

   Приварка стенок и уголков к ним

4. Переходим к изготовлению колосниковой решётки. Из материалов потребуются: обрезки водопроводных труб диаметром 15–20 мм и длиной равной или больше (лишнее отрезается) внутренней ширине печи. Вместо труб, отлично подойдёт арматура диаметром 10–12 мм. Арматура или два стальных прутка диаметром 15–20 мм или полоски толстой (4–5 мм) стали по длине печки.
5. Располагаем арматуру (трубки) на прутках с шагом 3–5 см и надёжно привариваем.

   Изготовление колосниковой решётки

6. Решётка должна быть съёмная, поэтому она не приваривается к уголкам. Необходимость в снятии решётки возникает при чистке и ремонте буржуйки или замене самой решётки.

   Съёмные элементы — решётка и отражатель

7. Далее, привариваем два прута (отрезка арматуры) вверху печи для установки отражателя. Он разделят топку с дожигателем и дымоходом и является съёмным. Подробнее на рисунке:

   Расположение основных элементов в печи

8. Длина отражателя должна быть 10/11 длины буржуйки, чтобы получился зазор для выхода дыма. Делать его желательно из металла потолще, так как разогреваться он будет значительно сильнее других элементов конструкции.
9. Приступаем к финишным работам. В крышке прожигаем сваркой отверстие нужных размеров и сечения для дымохода, его также можно сделать уже на собранной конструкции. Привариваем крышку к корпусу печки. Затем необходимо вырезать две перемычки. Одна узкая другая широкая (точные размеры зависят от конкретных размеров печи). Узкая приваривается на уровне решётки для отделения дверок топки и зольника, а широкая вверху к боковинам и крышке.

   Варка разделяющих перемычек

10. Дверку для топки лучше всего делать почти на всю ширину печки как для удобства закладки дров, так и для лёгкого извлечения зеркала и решётки. Для зольника можно делать поуже. Завесы делаем из трубок и прута.

    Дверки на готовой печке

11. Ручки для дверок можно изготовить как из металлических пластин, так и из обрезков трубок. Как вариант можно применить всё ту же универсальную арматуру. Крепим готовые ручки сваркой. Думаю с изготовлением защёлок на дверцы, трудностей возникнуть не должно.

    Печь почти готова

12. Закончив сборку, стоит подумать об опорах печки. Ножки можно сделать из отрезков трубы нужной высоты. Ещё опоры можно изготовить регулируемыми по высоте, для этих целей на конец трубки приваривается гайка (внутренний диаметр гайки и трубки должен соответствовать друг другу) и вкручивается болт.
13. Приступаем к изготовлению дымохода. Для его изготовления сгодится труба диаметром 15–20 см. Выводим конец трубы за пределы помещения через отверстие в стене или крыше. Углы в трубе должны составлять 45 градусов, то есть, должно быть полное отсутствие горизонтальных сегментов на всём пути. В нижней части дымохода делаем поворотную заслонку. Её можно изготовить из куска листовой стали, диаметр вырезанной заслонки должен быть немного меньше диаметра трубы. В трубе сверлим отверстие под ручку регулировки заслонки, для этой цели подойдёт стальной пруток. К отверстию в крышке привариваем гильзу из отрезка трубы 15–20 см, по диаметру она должна быть несколько меньше диаметра дымоходной трубы, дабы максимально облегчить процесс монтажа или демонтажа дымохода. Осталось только установить буржуйку и испытать.

Фотогалерея: процесс изготовления печки

Заслонка в закрытом положении

Заслонка в полуоткрытом положении

Проверяем работу заслонки

Собранный дымоход

Дымоход установленый на печи

Футеровка

Печки из металла нередко обкладывают кирпичом снаружи и внутри. Но есть две причины по которым этого делать не стоит:

1. У кирпича довольно низкая теплопроводность и высокая теплоёмкость. Тепло, полученное при сгорании топлива в топке попросту вылетает в трубу вместе с дымом. не успевая прогреть металлические стенки буржуйки.
2. Печная поверхность лишается доступа воздуха тем самым значительно ускоряя прогар стенок и риском попадания в помещение угарного газа опасного для здоровья и жизни человека.

Выбор и подготовка места установки

Для такого вида печек монолитный фундамент сооружать не нужно ввиду их небольшого веса. Для выбора места установки следует руководствоваться такими параметрами, как удалённость от дверей и окон (для меньших потерь тепла) и удобством вывода дымохода из помещения. В гаражах и подсобных помещениях, как правило присутствует бетонный пол, поэтому подстилать ничего не требуется. В помещения с деревянным полом следует настелить на место установки лист асбеста или жести и закрепить его по периметру саморезами. На стены возле места установки для избежания потерь тепла можно приклеить фольгированную теплоизоляцию.

Декорирование

Для декорирования буржуйки можно применить пластины из шамота или декоративные металлические накладки, а также можно просто раскрасить печку специальными жаростойкими красками на свой вкус, предварительно зачистив поверхности наждачной бумагой.

Эксплуатация

Некоторые требования по безопасной эксплуатации, при соблюдении которых вы обезопасите себя и ваших близких:

• Печка обязательно должна стоять на огнеупорном основании.
• Все легковоспламеняющиеся предметы и жидкости должны находиться на безопасном расстоянии 80–100 см от печи.
• Не следует за один раз полностью забивать топку дровами.
• Всегда следите чтобы дверца топки при использовании печи была закрыта.
• Регулярно осматривать дымоход на наличие прохудившихся мест, для избежания попадания дыма в помещение.
• Не оставляйте работающую печь надолго без присмотра.
• Не пытайтесь прикоснуться к корпусу печи при её работе во избежание ожогов.

Чистка и обслуживание

При интенсивном использовании печки в канале дымохода осаждается сажа и грязь, и постепенно накапливаясь, сужает просвет канала что влечёт за собой снижение тяги и общей эффективности конструкции. Дымоход достаточно проверять раз в год на наличие загрязнений и при необходимости прочищать от сажи. Есть несколько способов прочистки дымоходной трубы:

• Механический, ёршиком или щёткой.
• Химический, путём сжигания картофельных очисток в топке, при этом выделяемый крахмал размягчает сажу и она выходит.

Для лучшей эффективности можно комбинировать эти два способа. Со стенок топки нагар лучше всего снимается щёткой по металлу. Зеркало и колосниковая решётка легко извлекаются для замены или мелкого ремонта.

Видео: как самостоятельно сделать буржуйку

Самостоятельное изготовление металлической печи не такое уж сложное занятие, как первоначально может показаться. Конечно, эта конструкция не единственный вариант в своём роде, но уже проверенный и надёжный.

Самодельная металлическая печь прекрасно подойдет для обогрева теплицы, гаража, рабочего помещения и даже жилой комнаты. Для сборки рассматриваемого агрегата можно использовать листы металла, бочки, трубы и даже огнетушители подходящего размера. Порядок изготовления печи остается одинаковым. Различия присутствуют лишь на начальных стадиях подготовки корпуса.

Преимущества самодельной металлической печи

У самодельной металлической печи есть ряд преимуществ перед кирпичными отопительными агрегатами. Среди главных достоинств рассматриваемых конструкций нужно выделить простоту их устройства и доступность исходных материалов.

На изготовление простой металлической печки не уйдет много времени – с поиском (покупкой) металлических листов либо железных емкостей подходящего размера обычно не возникает никаких сложностей.

Обустройство металлической печи потребует во много раз меньших финансовых вложений по сравнению с возведением кирпичного отопительного агрегата. При этом печь из металла не занимает много места и очень быстро нагревается в процессе работы.

Печи из металла весят гораздо меньше своих кирпичных аналогов, что избавляет от необходимости обустройства мощного фундамента. Для дополнительного повышения эффективности обогрева, вокруг металлического отопительного агрегата можно выложить экран из жаропрочного кирпича.

Основные особенности конструкции

Стандартная металлическая печь состоит из следующих основных элементов:

• топки;
• поддувала-зольника;
• емкости для камней (если печь создается для использования в бане, при других обстоятельствах от такой емкости можно отказаться);
• резервуара для горячей воды (при необходимости);
• колосниковых решеток;
• трубы для отведения дыма;
• дверцы для топки;
• дверцы для поддувала-зольника;
• задвижки для трубы.

  </p>

Установка колосниковых решеток выполняется в топке конструкции над поддувалом. Если есть необходимость в установке емкости для горячей воды, резервуар, как правило, крепится непосредственно к печке либо же немного выше нее. При этом для нагрева воды через емкость обычно пропускается дымоотводящая труба.

Упоминавшиеся дверцы не позволят мелким уголькам, древесине и искрам вылетать в обогреваемое помещение.

Для изготовления корпуса металлической печи можно применять листовое железо, бочки, трубы диаметром от 50 см и даже большие огнетушители. Использование готовых емкостей более предпочтительно, т.к. в данном случае объем сварочных работ существенно сокращается.

Прежде чем использовать трубу для изготовления печи, внимательно изучите ее состояние на предмет ржавчины и прочих повреждений. При обнаружении отверстий наложите на них заплаты. В участках с наиболее серьезными повреждениями можно сделать дверку для поддувала либо топки печи.

Изготовление печи из металлической трубы

Самостоятельное изготовление печи выполняется в несколько простых этапов. Однако от исполнителя требуется сохранение внимательности и максимальной точности при проведении каждого мероприятия. Малейшие неточности могут привести к серьезным последствиям. К примеру, при неправильном обустройстве дымохода печь может начать задымлять помещение, а плохое качество сварочных работ станет причиной появления протечек водяного бака.

Подготовьте трубу диаметром от 50 см. Рекомендованная толщина стенок трубы – от 10 мм. Всего понадобится порядка полутора метров трубы.

Рассматриваемая конструкция включает в свой состав водяной бак, что делает эксплуатацию печи более удобной и эффективной. При желании от установки бака для воды можно отказаться. В данном случае достаточно попросту исключить из руководства по сборке упоминания о водяном баке. В остальном печь будет изготавливаться по такой же технологии.

Первый шаг

Разрежьте подготовленную трубу на 2 части. Длина одной из них (будет использована непосредственно для изготовления печи) должна составить 900 мм, второй части (для водяного бака) – 60 см.

Второй шаг

Вырежьте в длинном отрезке трубы отверстия для обустройства поддувала и топки. Из вырезанных кусков металла изготовьте дверцы для соответствующих отверстий. Для этого достаточно приварить к заготовкам петли, ручки и задвижки.

Третий шаг

Сделайте в стенках корпуса прорези для монтажа решетки колосника. Решетку можете сварить самостоятельно из арматуры. Шаг крепления стержней подбирайте с расчетом на то, чтобы в дальнейшем в промежутки между ними не выпадало загруженное топливо.

К колосниковой решетке приварите ушки. Благодаря ним и будет осуществлена фиксация изделия в прорезях.

Четвертый шаг

В задней верхней части печной топки сделайте круглое отверстие для подключения дымоотводящей трубы.

К отверстию приварите горизонтальный патрубок. К нему в дальнейшем вы будете подсоединять основную часть дымоотводящей конструкции. В результате дымоход будет разборным, что сделает его чистку гораздо более простой и удобной. Рекомендованная длина дымоотводящей трубы – от 4-5 м. Итоговую длину определяйте самостоятельно. В результате наружная часть трубы должна возвышаться над кровлей здания минимум на 50 см.

При необходимости установите каменку и водяной бак. Эти элементы обычно включаются в состав конструкции в случае изготовления печки для бани.

Каменку оборудуйте наверху печной топки. Бак установите на минимально возможном расстоянии от топки. Обычно одну часть бака устанавливают на подпорки, другую – на топку печи. Стойки делайте из подходящих и удобных для вас материалов. Главное, чтобы они были прочными и максимально надежно закрепленными.

Нередко используется вариант, в соответствии с которым дымоотводящая труба пропускается через водяной бак, обеспечивая нагрев жидкости. Однако в данном случае все сварочные работы должны быть выполнены максимально качественно. Любые щели приведут к протечке бака. В результате вода будет попадать в топку и гасить огонь.

При желании вы можете самостоятельно вносить изменения в конструкцию печи, размещая дополнительные элементы на свое усмотрение.

Бак для воды рекомендуется оснастить краном.

К днищу печи приварите прочные металлические ножки. Установка подобных агрегатов, как правило, выполняется на специальные подтопочные листы.

Вокруг печи выложите экран из шамотного кирпича. Участок дымоотводящей трубы до выхода на улицу также рекомендуется обложить кирпичом.

В местах пересечения трубой материалов дома уложите огнеупорный материал, к примеру, на основе асбеста. Это создаст должную защиту материалов от возгорания.

Участок дымохода, проходящий через чердак, не должен иметь задвижек, вьюшек и прочих подобных элементов.

Длина горизонтальных участков дымоотводящей трубы не должна превышать 100 см.

Рекомендации по установке печи

Металлические печки устанавливаются в соответствии с положениями и правилами актуальных нормативных документов.

В случае если стены строения сделаны из древесины, расстояние между ними и печью должно составлять не менее 50-100 см. Если вы облицуете стену огнеупорным кирпичом, оштукатурите либо же обеспечите ее защиту при помощи толстого металлического листа, указанное расстояние можно будет уменьшить до 20-30 см.

Топка и дымоход печи должны находиться на минимальном расстоянии.

Легкие печи можно устанавливать без фундамента, на плотный металлический лист. Сравнительно тяжелые агрегаты нуждаются в индивидуальном основании из бетона либо кирпича. Рекомендованная высота фундамента – до 200 мм.

Теперь вы владеете информацией, необходимой для самостоятельного изготовления металлической печи. Следуйте положениям представленного руководства, и готовый отопительный агрегат будет долгие годы эффективно справляться с возлагаемыми на него задачами.

Удачной работы!

Видео – Печь своими руками из металла

Теплицы, гаражи, мастерские – перечисленные объекты в холодное время года требуют автономного отопления. Жаль, что не каждый собственник такой недвижимости способен подвести к ней теплый трубопровод. Однако все не так уж плохо – самодельная печь из металла своими руками может спасти ситуацию.

Конструкция печи

Прежде чем собирать металлическую печь вручную, надо знать, что собой представляет ее конструкция:

• Топка;
• Поддувало;
• Камера для закладки камней (необходима при работе в бане);
• Резервуар, где хранится вода;
• Колосники;
• Решетка для топки;
• Решетка для поддувала;
• Трубные задвижки.

Для изготовления металлической печи берутся листы из соответствующего материала. Но упростить задачу можно, используя готовые бочки, трубы, огнетушители.

Какой металл использовать

В преддверии изготовления печи обязательно надо осмотреть металл на наличие дефектов – коррозии, трещин, выпуклостей. Если они есть, их надо обработать методом шлифовки, сварки, штамповки. Надежность и прочность печи придает материал, из которого она собрана. Подходящими металлами для тематической задачи можно считать:

• Обычную сталь;
• Жаропрочную сталь;
• Чугун.

Если печь изготовлена из готовой емкости, то порой в качестве последней выступает бидон или огнетушитель. Самый прочный материал – сталь. Но данный показатель (прочность) также зависит от толщины. Если она составляет 10-18 мм, то печь будет служить долго.

Кроме классических вариантов можно также сделать печь мангал из металла своими руками. Здесь уже можно ограничиться толщиной 3-6 мм, чтобы конструкция имела малый вес для удобной переноски.

При наличии большого количества чугуна придется делать тяжелую печь со стенками толщиной 6-25 мм. Несмотря на свой огромный вес, соответствующие конструкции быстро нагреваются и надолго сохраняют тепло. Говоря иначе, чугунные печи имеют хороший КПД. «>»>»>»>»>»>»>»>»>

Плюсы и минусы

Металлическая печь является неплохим источником тепла. Ее можно делать самостоятельно при наличии определенного опыта, чертежей, инструментов и расходных материалов. Однако перед изготовлением тематической конструкции надо взвесить все «За» и «Против».

Посмотрите еще здесь!

• Потолок с подсветкой своими руками: 85 фото лучших вариантов! Виды подсветки: споты и особенности их подключения, светодиодная подсветка, диодная подсветка, «звездное небо»
• Сборка душевой кабины своими руками: сборка поддона, подготовка и монтаж стенок, монтаж портала. Все этапы сборки с фото
• Как сделать вентиляцию своими руками — обеспечиваем свежесть в доме, создаем комфорт самостоятельно (фото + видео)

Среди преимуществ металлической печи имеют место:

• Простота конструкции, позволяющая изготовить ее вручную;
• Возможность переноски и транспортировки;
• Удобная эксплуатация;
• Компактность;
• Прочность и износостойкость.

Надо только, чтобы металлическая печь имела хороший уровень нагрева и умела хранить тепло. Все остальное – дело техники.

К слову, для работы с металлом используются разные электроинструменты:

• Электродрель;
• Болгарка;
• Сварочный инвертор.

При отсутствии режущего электроинструмента можно ограничиться ручным – ножовкой по металлу, зубилом, молотком. Некоторые мастера вместо сварки соединяют фрагменты металла крепежными элементами – болтами. Радует тот факт, что любая буржуйка, будь это даже банная печь из металла своими руками, не требует подготовки фундамента. Надо только установить дымоход и обеспечить к нему путь.

Посмотрите еще здесь!

• Как сделать арку из гипсокартона: делаем межкомнатную арку по фото-инструкции. 120 фото арок в интерьере
• Как сделать балкон своими руками — советы, как сделать балкон в квартире красивым. Пошаговое руководство по применению современных строительных материалов + 70 фото лучших вариантов дизайна
• Установка двери купе своими руками — пошаговая инструкция монтажа раздвижных дверей и советы по выбору фурнитуры (110 фото + видео)

Находясь все время в помещении, печная конструкция может поддаваться химическим реакциям разве что из-за сгорания твердого или жидкого топлива. Но это не мешает ей служить в течение десятков лет. Деформации также исключены, если стенки металла имеют толщину не менее 8 мм. Выбирая подходящую конструкцию для обогрева, надо понимать, что чугун не терпит ударной нагрузки. Поэтому его печи лучше не ронять при транспортировке. Это, пожалуй, является минусом определенной группы агрегатов.

Что касается металлических печей, то они быстро остывают, особенно если их камера небольшая, а стенки тонкие. Поэтому их надо непрерывно топить.

Есть и общий минус – пожарная опасность. Чтобы свести последнюю к минимуму, печи рекомендуется устанавливать ближе к стене, а за их эксплуатацией приходится следить.

Посмотрите еще здесь!

• Установка столешницы своими руками: выбор, монтаж и крепление столешницы. 155 фото лучших идей и советы по их применению
• Навес своими руками — красивые идеи, лучшие проекты и советы как построить навес своими руками (90 фото и видео)
• Монтаж сайдинга своими руками: этапы выполнения работы, пошаговая инструкция монтажа обшивки и секреты выбора качественного сайдинга (125 фото и видео)

«>»>»>»>»>»>»>»>»>

Изготовление печи

Когда решение сделать печь из металла самостоятельно принято, тогда можно выбирать металлическую трубу. Служа «донором» для будущего изделия, ее диаметр должен составлять 50-80 см. Длина трубы должна быть около 1,5 м (запас приветствуется). Толщина стенок – 8-16 мм. Также пригодится труба для дымохода диаметром 135-180 мм. Чертежи печей из металла своими руками могут углубить в теорию. Совсем другое дело – непосредственно технология изготовления Первым делом труба разрезается на две части – одна должна иметь длину 0,9 м, вторая 0,6 м. Первая идет на изготовление печи, вторая – на изготовление водяного бака. Затем в трубе надо проделать вырезы – будущие проходы к поддувалу и топке. Вырезанные куски металла остаются для изготовления дверец. Следующий шаг – установка колосников, сделанных из арматуры. Крепление колосниковой решетки должно соответствовать объемам и принципу загрузки топлива. Чтобы фиксировать колосниковую решетку, к ней привариваются ушки. Далее в верхней плоскости печи делается отверстие, куда вставляется дымоходная труба.

Чтобы обеспечить печь хорошей тягой, надо использовать 4-5 метровый дымоход. Последний неудобен при установке и в уходе, поэтому лучше делать акцент на разборные виды.

При изготовлении банной печи придется руководствоваться следующим перечнем работ:

• Сначала ниже печной топки устраивается каменка;
• Затем надо установить рядом с топкой бак. Установка происходит таким образом, чтобы часть бака находилась на подпорках, вторая – на топке;
• К баку следует подсоединить кран;
• Следующий этап – приваривание ножек ко дну конструкции;
• По всему периметру печи надо из огнеупорного кирпича устроить экран.

Если дымоход проходит через чердак, то у первого должны отсутствовать задвижки. Легкую печь в баню из металла своими руками можно ставить на металлический лист. Тяжелые аналоги уже требуют подготовки дополнительного кирпичного или бетонного основания высотой 20 см.

Эффективность потребления топлива

Тематические отопительно-варочные агрегаты бывают трех видов:

• Камерными;
• Канальными;
• Колпаковыми.

Первый вид представлен преимущественно буржуйкой, которая в народе является наиболее распространенным автономным средством отопления. Она подходит для обустройства гаражей и мастерских. Капельные печи работают за счет отработанных технических масел. Они довольно безопасны для окружающей среды и не требуют больших загрузок топлива, как буржуйки. «>»>»>»>»>»>»>»>»>

Канальные печи отличаются высоким 80-процентным КПД. Поэтому они прогревают помещения быстрее буржуек.

Если выбор пал на конструкции канального типа, то надо понимать их следующие особенности:

• Тематические печи потребляют любое топливо за исключением влажного;
• Загружать канальную печь топливом можно только после сгорания предыдущего объема.

Все приведенные печи изготавливаются из металла, но конструкция каждого вида отличается.

Средства для изготовления и непосредственно процесс

При желании изготовить тематический агрегат придется рассмотреть немало фото печей из металла, сделанных своими руками, после чего составить чертеж и вооружиться:

• Сварочным оборудованием с электродами;
• Листовым металлом или «донорскими» конструкциями;
• Стальными уголками;
• Болгаркой с отрезным кругом;
• Большим и средним молотками;
• Арматурой диаметром 8 мм;
• Измерительными инструментами – рулеткой, уголком;
• Карандашом или острым гвоздем для проведения линий.

Когда все инструменты собраны, можно переходить непосредственно к мероприятию:

• Нарезание трубы и 5 прямоугольников посредством болгарки;
• Приваривание впритык стальных или чугунных листов сварочным аппаратом;
• Приваривание дна к стенкам с последующей проверкой ровности готовой конструкции;
• Разметка на стенках бочки мест, где будут находиться топка, зольник, дымоход;
• Приваривание уголков к «бочке» на уровне 10 см от ее дна (это необходимо для установки колосниковой решетки);
• Изготовление колосников из обрезков, которые можно достать из трубы 2-сантиметрового диаметра или соответствующих металлических прутков;
• Фиксация трубок и их приваривание;
• Приваривание двух арматурных отрезков вверху конструкции для организации отражателя;
• Приваривание крышки к «бочке» (первая уже должна располагать отверстием для дымохода);
• Изготовление дверных ручек из труб или пластин;
• Изготовление ножек из уголков или арматуры;
• Организация дымохода с помощью 135-180-миллиметровой трубы;
• Создание поворотной заслонки снизу дымохода;
• Установка печи.

Изготовление металлическое печи – вполне реализуемая задача. Надо только подходить к соответствующему проекту неторопливо и постепенно. Тогда готовый результат не разочарует.

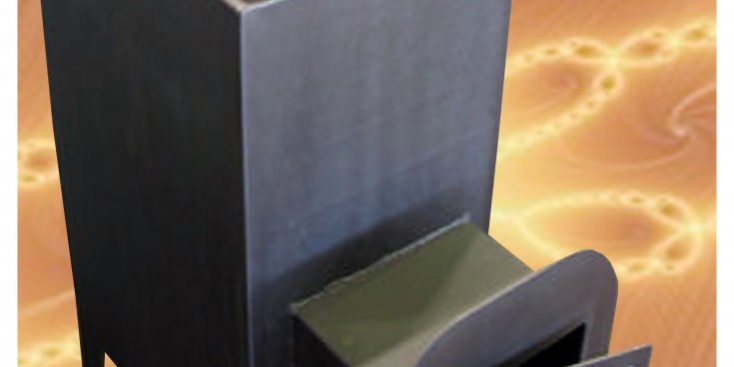

Фото печей своими руками из металла

Читайте здесь —   Как сделать брусья своими руками — варианты конструкции а также правильные размеры для брусьев смотрите на фото примерах, инструкции как сделать своими руками в статье!

Проблема отопления небольшого дачного домика или бытовки обычно решается двумя способами – устанавливаются электрообогреватели либо металлическая печка на дровах. Построить стационарную кирпичную печь выйдет вдвое — втрое дороже. Наименее затратный вариант – сделать отопительную буржуйку для дачи самому, пользуясь готовыми чертежами.

Представляем 2 оригинальных конструкции, разработанные и проверенные нашим экспертом Виталием Дашко. Главное преимущество отопителей – способность полноценно обогревать 2 смежных комнаты.

Печка длительного горения с наддувом

Показанная на чертеже дровяная буржуйка состоит из таких элементов:

• горизонтально расположенный топливник объемом 50 литров;
• снизу к топке приварен зольник, оснащенный отдельной дверцей;
• вертикальная вторичная камера с патрубком дымохода;
• проложенный сквозь нее наклонный воздушный канал;
• третья камера с теплообменными ребрами и патрубком выхода нагретого воздуха.

Примечание. Печь на чертеже изображена в разрезе. Способ стыковки двух труб – произвольный, внутреннее проходное отверстие – квадратного сечения, размером 15 х 15 см.

На горизонтальный воздушный патрубок Ø100 мм, предусмотренный в вертикальной части буржуйки, устанавливается вентилятор. К выходному штуцеру теплообменной камеры подсоединяется гофрированная алюминиевая труба, нагнетающая горячий воздух в соседнее помещение.

Принцип работы железной печки основан на интенсивном подогреве воздушного потока, создаваемого вентилятором. Как функционирует отопительный агрегат:

1. В топливнике горят дрова длиной 0.5—0.7 м, количество подаваемого воздуха регулируется дверкой зольника.
2. Продукты горения проникают во вторую камеру, где дожигаются пиролизные газы. Плюс происходит передача теплоты наружным стенкам и внутренней наклонной трубе. Дальше отработанные летучие вещества выбрасываются на улицу посредством дымохода.
3. Нагнетаемый вентилятором воздух предварительно нагревается в наклонном канале, затем поступает в основную теплообменную камеру, расположенную прямо над топкой.
4. Окончательно прогревшись от внутренних ребер и раскаленного свода топливника, воздушный поток выходит через вертикальный патрубок и направляется в смежное помещение.

Самодельная печь – буржуйка данной конструкции отапливает комнату вокруг себя традиционным способом, и соседнюю – за счет принудительного воздушного обогрева. Продолжительность горения обеспечивается приличным объемом топки (50 л), куда укладываются длинные толстые поленья.

Вышеописанная металлическая печь развивает тепловую мощность порядка 7 кВт, то есть, способна отопить дачу, гараж или бытовку площадью 60—70 м². Установка буржуйки производится внутри большего помещения, воздушная труба прокладывается в меньшее.

Подбираем материалы

Круглый корпус печи делается из старого пропанового баллона либо тонкостенной стальной трубы диаметром 300 х 5 мм. Во втором случае длину топливника можно нарастить до 1 метра.

Совет. Лучше найти стандартные баллоны 50 л из-под сжиженного газа, на сборку печки пойдет 2 шт. Труба Ø300 толщиной стенки 5 мм — изделие нестандартное, искать придется долго. Более доступный вариант Ø300 х 8 мм получится слишком тяжелым.

Для изготовления железной печи потребуются следующие дополнительные материалы:

• листовой металл толщиной 3 мм — на дверцы, зольник и воздухогрейную камеру;
• арматура периодического профиля (так называемая рифленка) Ø10…12 мм — на усиление колосников;
• кусок трубы Ø76 х 3 мм длиной 0.6—0.7 м;
• обрезки Ø100 мм — на дымоходные и воздушные патрубки;
• отходы металлопроката – уголки, маленькие швеллеры, профтрубы для ножек печки.

Запорные ручки дверец проще купить готовыми, нежели изготавливать самостоятельно. На уплотнение притворов понадобится асбестовый шнур. Вентилятор – любая бытовая модель производительностью до 50 м³ воздуха в час.

Изготовление буржуйки – пошаговая инструкция

При использовании газовых баллонов первой операцией станет безопасное вскрытие этих сосудов. Порядок действий:

1. Полностью откройте вентиль, переверните резервуар с целью максимально слить оставшийся конденсат.
2. Выкрутите вентиль трубным ключом, заполните баллон доверху водой.
3. Болгаркой аккуратно срежьте боковину, ориентируясь по заводскому сварочному шву.

Справка. Пропан тяжелее воздуха, поэтому самостоятельно не выветрится. Остатки газа вытесняются из сосуда только водой, резка выполняется при заполненном резервуаре.

Вообще-то, крышку отпиливать необязательно, поскольку конструкцией не предусмотрена установка внутренней колосниковой решетки. Можно сразу вырезать проем под монтаж дверцы или боковое квадратное отверстие для выхода дымовых газов.

Как сделать печь длительного горения для дачи своими руками:

1. Выполните подготовительные работы – прорежьте щели колосниковой решетки, технологические отверстия для прохода газов и установки дверок. Распилите второй баллон, подгоняя будущую вторичную камеру под топливник.




2. Наварите на колосники усилители из арматуры или профиля, как сделано на фото. Иначе при нагреве металл начнет прогибаться.
3. Приделайте зольник из металлических полос и ножки печи, ориентируясь по чертежу.
4. Изготовьте дверцы и обрамление, как показано на картинке. Уплотняйте притвор асбестовым шнуром, внутрь заложите базальтовый утеплитель.
5. Выполните отверстия в вертикальном корпусе, поместите внутрь трубу Ø76 мм, соблюдая угол 35…40°. Герметично обварите торцы, состыкуйте готовый элемент с горизонтальным баллоном.
6. Сверху к своду топливника приварите несколько полос из обрезков металлопроката – они послужат ребрами воздушного теплообменника. Изготовьте корпус камеры, приделайте все патрубки.
7. Приварите обрамление, установите дверцы топки и зольника.

Совет. Не отступайте от чертежа и не увеличивайте размеры теплообменной полости – эффективность нагрева снизится. Угол монтажа наклонного канала дается приблизительно, главное, вставить трубу между боковыми стенками и хорошенько обварить.

Патрубок для установки вентилятора не обязательно делать длинным (по схеме — 20 см). Чтобы крыльчатка не перегрелась, достаточно подключить нагнетатель через алюминиевую гофротрубу. Как самому сварить печку, смотрите на видео нашего эксперта:

Отзыв о работе печки в реальных условиях мы поместили в конце публикации — в видеоролике рассказывается об отоплении гаража 6 х 12 м.

Вертикальная печь с водяным контуром

Эта буржуйка может работать на дровах, угле и брикетах. Агрегат делается из одного 50-литрового баллона, установленного вертикально. Внутрь верхней части заделана камера нагрева с теплообменными ребрами, сквозь которые можно прогонять воду либо воздушный поток. Кратко перечислим технические характеристики печки:

• отапливаемая площадь – до 40 м²;
• мощность водяного контура – 2 кВт (в режиме максимального горения);
• объем топки – примерно 25 литров;
• толщина металла перегородок – 4 мм.

Принцип действия печи прост: пламя нагревает боковые стенки агрегата и дно верхней камеры с приваренными металлическими пластинами. Через патрубок в полость принудительно подается вода или незамерзающая жидкость, отнимает тепло у поверхностей нагрева, затем направляется в отопительные приборы (как вариант, самодельные регистры из гладких труб).

Уточнение. Вместо воды через нагревательные пластины можно прогонять воздух – печка будет работать в режиме тепловой пушки.

Печь-буржуйка годится для обогрева 2 комнат маленького дачного домика, мастерской или бытовки. Длительность горения в режиме поддержания тепла – 2…3 часа в зависимости от качества и вида топлива. Количество присоединяемых радиаторов отопления – 2 шт. теплоотдачей 0.8—1 кВт каждый.

Из чего варить дачный отопитель

Помимо пропановой емкости на 50 л, для сборки понадобятся такие материалы:

• сталь листовая марки Ст20 толщиной 4—5 мм — дно водяной камеры;
• то же, 3 мм – дверки, обрамления, ребра теплообменника;
• арматура Ø12…16 мм на колосниковую решетку;
• обрезки труб диаметром 100 и 32 мм для изготовления присоединительных патрубков;
• асбестовый шнур, огнестойкое базальтовое волокно.

Для подключения системы водяного отопления можно поставить сгоны Ø32…20 мм с готовой резьбой. Перед началом работ аккуратно разберите баллон — демонтируйте газовый вентиль и налейте в емкость воды.

Порядок ведения сборочных работ

Изготовление печи-буржуйки начинается со вскрытия баллона – здесь придется срезать верхнюю часть по существующему сварному шву. Дальше работаем по инструкции:

1. Проделайте в боковой стенке квадратные отверстия согласно приведенному чертежу.
2. Заготовьте из металла детали печки – круглую перегородку Ø30 см, рамки под дверцы шириной 80 мм и сами створки. Обрамления прикрепите сваркой к корпусу, как показано на фото.
3. Из арматуры сварите колосники, четко придерживаясь внутреннего размера сосуда. Тогда решетка плотно ляжет на сварочный стык без дополнительных опор.
4. К отрезанной крышке герметично приварите 2 штуцера с резьбой, куда впоследствии подключатся магистрали водяной системы.
5. Круглую заготовку установите на торец баллона, обварив шов со стороны топливника. Сверху приделайте теплообменные пластины из обрезков металлического листа.
6. Поставьте крышку со штуцерами на прежнее место, смонтируйте дверцы и приварите дымоходный патрубок. Для красоты печку можно покрасить черным термостойким составом (продается в аэрозольной упаковке).

Напоминание. Не забудьте заглушить верхнее отверстие резервуара, откуда ранее вывернули вентиль.

Монтаж печи и дымохода выполняйте согласно правилам пожарной безопасности. Отделку из горючих материалов поблизости от буржуйки закрывайте листами оцинковки. Также соблюдайте расстояние 0.5 м от стального дымохода до деревянного перекрытия. Если применяется сэндвич-труба, то отступ уменьшается до 38 см.

При устройстве водяного отопления учтите важный нюанс: без принудительной циркуляции теплоноситель в нагревательной камере печи быстро закипит. Подключайте батареи в соответствии со схемой, на обратной линии ставьте фильтр-грязевик и циркуляционный насос. Если планируется отапливать дачу периодически, заполните систему антифризом.

Совет. Насос для перекачки воды через 2 радиатора выбирайте с минимальной производительностью, объем расширительного бачка – до 5 литров.

Заключение

Металлическая самодельная буржуйка – удобное и относительно недорогое решение для обогрева дачи или временной бытовки. Печка неплохо смотрится в комнате с простой отделкой, а при необходимости быстро демонтируется. Если же требуется отопить двухэтажный дачный дом, лучше сложить камин или печь из кирпича канального типа – «голландку».

Используемые источники:

• https://aqua-rmnt.com/otoplenie/pech-svoimi-rukami-iz-metalla.html
• https://stroyday.ru/stroitelstvo-doma/pechi-i-sistemy-otopleniya/pech-svoimi-rukami-iz-metalla.html
• https://svoimirykamicentr.ru/pech-svoimi-rukami-iz-metalla/
• https://otivent.com/kak-sdelat-burzhujku-dlya-otopleniya-dachi
