Инфракрасное отопление: правда, вымысел и опыт эксплуатации

Системы обогрева для нежилых и жилых помещений представлены на рынке в огромном количестве. И среди всего этого многообразия плёночный инфракрасный обогреватель выделяется высоким КПД, длительным сроком службы и повышенной эксплуатационной безопасностью.

В представленной нами статье детально описан принцип действия оборудования, применяемого для формирования лучистого обогрева. Перечислены достоинства с недостатками, приведены технические характеристики. Мы познакомим с вариантами применения и способами устройства популярных пленочных систем.

Электроприборы для ИК обогрева

Аббревиатура ПЛЭН означает «пленочный лучистый электронагреватель» либо просто «пленочный электронагреватель». Использовать нагревающую ИК-пленку допустимо в качестве и дополнительного, и основного источника тепла.

Фактически это пленка с внутренними нагревательными элементами, излучающими инфракрасные волны в результате прохождения по ним электрического тока.

Преимущества инфракрасного принципа

Нагрев воздушных масс в помещении от того или иного источника может осуществляться за счет:

• теплопроводности;
• конвекции;
• теплового излучения.

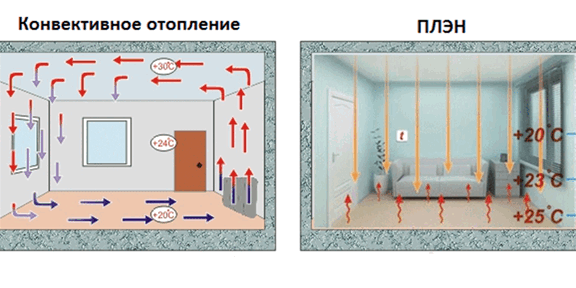

Первые два принципа теплоотдачи используются в водяных и масляных радиаторах, а также вентиляторах с нагревательными спиралями.

В них сначала с помощью теплоносителя или ТЭНа нагревается некая рабочая поверхность, от которой затем осуществляется нагрев комнатного воздуха в непосредственной ее близости. Потом с помощью естественной или принудительной конвекции происходит воздухообмен уже по всей комнате.

Пленочные ИК обогреватели относятся к отопительным системам, нагревающим не непосредственно воздух в комнате, а сначала поверхности стен, предметов мебели, пола и потолка в ней

Тепловое излучение подразумевает передачу тепла от источника с помощью электромагнитного излучения инфракрасного спектра. Воздух непосредственно от ИК-лучей нагреться не может.

Они способны нагреть лишь поверхности из твердых материалов. То есть сначала в результате работы системы отопления ПЛЭН происходит нагрев мебели и отделки в комнате, а затем уже они отдают тепло воздуху.

ИК-лучи часто называют «тепловым излучением», потому что человеком эффект от работы инфракрасного оборудования воспринимается тактильно как ощущение тепла и не вызывает какого-либо дискомфорта

Инфракрасное тепло – это электромагнитные волны в диапазоне 0,74–2000 мкм. Если посмотреть на Солнце, то порядка 40% его излучения на Землю приходится на видимый свет, а около 10% и 50% соответственно на УФ и ИК лучи.

Пленочные электронагреватели ИК типа генерируют тепловую энергию, имеющую длину волны в районе 9,2 мкм. Для человека такие лучи полностью безопасны, естественны, так как более всего напоминают «солнечный свет». Ведь само по себе человеческое тело излучает тепло инфракрасного спектра с длиной волны 9,6 мкм.

Устройство пленочной системы обогрева

ИК пленочные электрообогреватели включают три основных элемента:

• нагревательный;
• передающий;
• излучающий.

Первый преобразует энергию электрическую в тепловую. Второй распределяет образованное тепло по всей площади ПЛЭНа, а третий излучает инфракрасные лучи.

Помимо нагревающей ИК-пленки в систему пленочного обогрева также входят терморегулятор с одним или несколькими датчиками температуры и кабели для подсоединения нагревателя к электросети

Нагревающий элемент в ПЛЭНе делается из проводника с высоким сопротивлением. Обычно это тонкая полоска из нихрома (из него выполняются спирали в ТЭНах) либо углерода. При этом практически все производители пленочных ИК обогревателей сейчас перешли на второй вариант. Карбон более экономичен, дешев и эффективен.

Передающий элемент представляет собой слой алюминиевой фольги, которая отличается высокой теплопроводностью. Она располагается с одной либо двух сторон ИК-пленки. Также ряд производителей вовсе не используют алюминий, полагаясь только на излучающий материал.

Верхний слой рассматриваемого пленочного обогревателя с обеих сторон выполняется из ПЭТ (полиэтилентерефталата). Пленка из этого термопластика обладает высоким коэффициентом ИК-излучения, спокойно выдерживает температуры до +200С и является отличным диэлектриком.

Пленка зачищает внутренние нагревательные элементы от конденсата и влаги, формирует из разрозненных компонентов единую греющую систему, а также сводит риск поражения человека током практически к нулю.

ИК-пленка устроена так, чтобы нагревающие элементы внутри нее нагреваться могли только до +55º С. Температуры выше практически исключены, подобный нагрев возможен лишь кратковременно в аварийной ситуации при резком скачке напряжения в сети

Расчет и монтаж пленочного ИК обогревателя производятся с учетом, что пленка будет работать на нагрев не постоянно, а короткими интервалами от нескольких секунд до нескольких минут.

То есть, такой инфракрасный нагреватель быстро поднимает температуру поверхностей в комнате до требуемых показателей, а потом выключается терморегулятором. И затем вновь запитывается от электросети лишь время от времени по мере охлаждения комнатного воздуха.

Сфера применения инфракрасного ПЛЭНа

Пленочные лучистые электронагреватели чаще всего применяются как довесок к водяному отоплению. В южных регионах они могут служить в качестве основной отопительной системы. Надо лишь правильно рассчитать нужную для требуемой ситуации площадь инфракрасной пленки.

При помощи пленочного ИК обогревателя можно подогревать пол полностью или зонально. Ее устанавливают на потолок и скаты мансарды, стены в обычных жилых помещениях и даже банях, т.к. пленки с IP 54 спокойно переносят повышенную влажность

Инфракрасные пленочные нагреватели допустимо устанавливать в:

• жилых загородных домах;
• городских квартирах;
• банях и саунах;
• производственных и складских помещениях;
• дворах для содержания животных;
• гаражах с отоплением и без;
• теплицах и т.д.

Принципиальных ограничений для использования рассматриваемых низкотемпературных электронагревателей нет. Единственное ограничение для устройства инфракрасного отопления – помещение должно быть с габаритами по высоте до 3-х метров. Если потолки выше, то потребуется устанавливать высокотемпературные и более дорогие модели инфракрасных обогревателей.

Характеристики и виды ИК-пленок

Инфракрасные электрические обогреватели делятся на два вида – низкотемпературные и высокотемпературные. Первые способны нагреться лишь до +50 С, а вторые даже до 200 С. В быту используются только варианты первого типа в виде ПЛЭН или ламповых либо панельных приборов, рассчитанных на работу от электрической сети 220 В.

Толщина самих ИК пленок не превышает 1 мм, но есть еще металлические клеммы для подсоединения их к проводке, которые несколько толще

Технические характеристики низкотемпературные пленочные ИК-обогреватели имеют следующие:

1. Номинальное напряжение – 220 Вольт.
2. Степень защиты по IP – от «22» до «67».
3. Вес нагревательного полотна – около 500 грамм/м².
4. Удельная мощность – 150–300 Вт/м².
5. Нагрузка по току – 0,68–1,4 А/м².
6. Длина – 0,25–7 м.
7. Ширина – 0,5–1 м.

Гарантию производители на инфракрасную пленку дают 10–15 лет. Однако по факту такие системы обогрева служат до полувека.

По способу монтажа пленочные ИК-обогреватели делятся на:

• настенные – «греющие картины» (для дополнительного локального обогрева);
• потолочные – за натяжными и подвесными потолками;
• напольные – «теплые полы».

Напольный аналог в вопросе эффективности немного уступает потолочному. Пленочный теплый пол укладывать под шкафами, кроватями и диванами нельзя. А мебель места в жилом помещении всегда занимает немало места. «Картины» и просто пленки за декором на стене – вовсе наихудший способ использования ИК пленочных обогревателей.

Наиболее эффективным является потолочный вариант, инфракрасные лучи с потолка охватывают максимум возможной площади в комнате

Выпускаются инфракрасные нагревательные пленки в виде:

• моделей заданных размеров (например, «ЗЕБРА» или «НИРВАНА»);
• полотен для индивидуального раскроя по проектным размерам, производят их шириной от 50 до 100 см.

Первый вариант нельзя резать на месте монтажа. Такие системы выпускаются в готовом виде, нужно лишь подсоединить провода клеммами. Их необходимо особо вдумчиво подбирать из имеющегося у производителя размерного ряда, чтобы укладка потом не вызвала проблем.

Второй вариант пленок продается в рулонах до 7 метров длиной. Этот вариант инфракрасного теплого пола можно нарезать под требуемые размеры непосредственно в помещении обычными ножницами.

Достоинства и недостатки пленочных обогревателей

Плюсы у нагревающих ИК-пленок следующие:

1. Высокая безопасность и надежность.
2. Минимальные сроки монтажа системы электрического обогрева.
3. Максимально быстрый и комфортный для человека прогрев помещения.
4. Эстетичный вид отопительной системы, которая полностью закрыта декором.
5. Полная автоматизация работы нагревателя, как следствие, отсутствие необходимости в обслуживании.
6. Высокая эффективность.
7. Нулевой риск протечек воды (теплоносителя) из батарей.
8. Отсутствие проблем с сушкой и выгоранием кислорода в комнатном воздухе.
9. Абсолютная бесшумность работы.
10. Нет конвекции – нет оседающей повсюду пыли.
11. Возможность установки в каждой комнате в доме своего микроклимата в соответствии с заданными параметрами.
12. Отсутствие резких перепадов температуры по высоте (разница у пола и под потолком будет в пределах 2–3 градусов).

Проводники и нагревательные элементы в инфракрасном обогревателе надежно запаиваются в ПЭТ пленку в заводских условиях. Плюс движущихся частей в такой отопительной системе нет совсем. Изнашиваться, ломаться и корродировать нечему.

В доме площадью 100 квадратов ИК пленочная система вместе с проводкой и защитой в электрощите монтируется за 2–3 дня. Главное, чтобы сеть была рассчитана на требуемые нагрузки.

Включение/выключение электрообогревателя производится терморегулятором, который отслеживает температуру в комнате с помощью встроенных датчиков и сам подает питание на нагревательные элементы. Также есть программируемые термостаты, позволяющие задать различные режимы для разных помещений и времени суток.

Высокая экономичность использования ИК обогревателей обусловлена кратковременностью их работы, они включаются терморегулятором в общем лишь на 10–20 минут в течение часа

Из минусов пленочных ИК-электронагревателей стоит упомянуть:

1. Большие счета за электроэнергию.
2. Необходимость наличия достаточной мощности на вводе электросети в дом.

При одинаковой площади коттеджа или квартиры затраты на электроэнергию будут в 1,5–2 раза выше трат на газовое отопление от магистральной системы. Но котел на газу, его подключение к магистрали либо газгольдеру и монтаж батарей с трубами – это также существенные деньги.

Монтаж лучистой греющей системы обойдется в разы дешевле такого варианта. А у твердотопливных котлов он выигрывает еще больше и в плане расхода топлива, и по стоимости установки.

Особенности монтажа пленочного ИК-отопления

Гибкие пленочные нагреватели можно без особых затруднений смонтировать самостоятельно своими руками. Главное при транспортировке и раскрое не сгибать пленку под углом более чем на 60 градусов. Разрез ее производится в местах, указанных производителем на полотне.

В качестве утеплителя лучше всего под пленку подкладывать изолон или пенофол с отражающим ИК-лучи фольгированным слоем. А терморегулятор следует устанавливать подальше от прямых солнечных лучей, батарей и сквозняков.

Если поставить программируемый термостат, то можно будет разные комнаты в доме нагревать последовательно по отдельности. Это позволит существенно снизить пики нагрузки по току и мощности на вводе электросети в коттедж

Чтобы добиться максимального эффекта, площадь пленочного обогревателя должна достигать 60–70% от квадратуры обогреваемой комнаты. При этом под мебель на полу и над высокими шкафами под потолком класть ИК пленку нельзя. Толку для людей от такого нагрева будет ноль, а вот точки локального перегрева в помещении появятся.

Также полосы инфракрасного гибкого электронагревателя требуется отодвигать от стен на 15–20 см. Чтобы правильно рассчитать и разложить пленку, необходимо заранее составить план комнаты со всеми требуемыми отступами и местами расстановки мебели.

Любой отделочный материал является экраном для инфракрасного излучения. Вопрос лишь в степени его прозрачности, ослаблении ИК лучей и нагреве данной отделки или облицовки. Одни предметы облицовочные варианты пропускают лучистого тепла, а другие меньше.

Вариант #1 – на полу

Укладка инфракрасного ИК обогревателя в напольном варианте производится на ровное черновое основание из бетона, древесных плит или гипсокартона. В бетонную стяжку или слой плиточного клея класть его нельзя, полимерная пленка не рассчитана на щелочное воздействие со стороны используемого при этом цемента.

В качестве финишного покрытия сверху допустимо укладывать:

• ламинат (без пробковой подложки);
• тонкий ковролин поверх настила из ДСП или фанеры;
• линолеум без теплоизоляционного подслоя.

Паркет поверх ИК-пленки класть не рекомендуется. Дерево паркетных плашек от перегрева станет трескаться и скрипеть.

Мебель на ножках ставить сверху пленочного обогревателя запрещается, это может привести к его продавливанию и повреждению, а также вызовет локальный перегрев напольного покрытия

По СанПиНам пол в жилых комнатах разрешается нагревать только до +26 С. Однако при сильном морозе за окном ИК напольную систему отопления придется включать на полную мощность, чтобы достичь комфортных температур воздуха в помещении.

И в этом случае ходить по нему босыми ногами станет дискомфортно. Это главный недостаток напольного варианта инфракрасного пленочного обогрева.

Вариант #2 – на потолке

Пленочные инфракрасные обогреватели в потолочном исполнении разрешено закрывать:

• евровагонкой, МДФ и ГКЛ с толщиной до 12 мм;
• натяжными потолками (ПВХ или тканевыми);
• подвесными системами типа «Армстронг» или «Грильято».

Чем ближе к инфракрасной пленке чистовая потолочная отделка, тем лучше. По максимум отодвигать их друг от друга можно лишь на 20 мм

Если ИК пленочный обогреватель монтируется вместе с подвесным потолком, то нагревающую пленку следует укладывать непосредственно по каркасу системы. Фиксировать ее на перекрытии нельзя, так как будет слишком большой воздушный разрыв между ПЛЭН и чистовой отделкой.

Нельзя поверх инфракрасной пленки монтировать любые металлические, зеркальные и стеклянные отделочные конструкции. Также стоит избегать использования стекломагниевых панелей.

Выводы и полезное видео по теме

Ролик #1. О достоинствах и монтаже потолочного ПЛЭНа:

Ролик #2. Виды нагревательных инфракрасных пленок:

Ролик #3. Плюсы и минусы ИК-отопления:

Инфракрасное лучистое тепло в вашем доме – это эффективный и безопасный способ обогрева жилища. Установка электрических ИК-пленок окупается в течение 2–3 лет за счет экономии на твердом топливе для котлов и стоимости котельного оборудования.

Даже у отопления на газу из магистрали рассматриваемые нагреватели выигрывают в конечном итоге. Надо лишь правильно их рассчитать для конкретного помещения и имеет достаточные ТУ по мощности электросети.

Хотите рассказать о том, как выбирали или монтировали систему лучистого пленочного обогрева собственными руками? Есть желание поделиться техническими нюансами и технологическими тонкостями, которые пригодятся посетителям сайта? Пишите, пожалуйста, комментарии в находящейся ниже блок-форме, задавайте вопросы, публикуйте фото по теме статьи.

—> / дата: 28.05.2016 | 01:16

Здравствуйте, уважаемый Читатель!

Сегодня никого не удивишь такой штукой, как инфракрасное отопление дома.

Да и существует ИК отопление уже лет, наверное, шестьдесят.

Местный обогрев уже тогда был актуален. И вот снова мы к нему вернулись.

С детства помню обогреватели, похожие на радары.

Хромированная тарелка, в центре которой перпендикулярно установлен керамический цилиндр со спиралью.

Мощная была тарелка, греть начинала быстро, но опасная очень была – спираль практически открытая и раскалённая. И запах от неё был.

Тогда, думаю, никто такое инфракрасное отопление не  рассматривал как основное отопление.

Но вот время пришло. Сейчас отопление инфракрасными обогревателями рассматривают наравне с водяным и воздушным отоплением. Давайте обсудим без рекламы суть этого принципа обогрева и особо остановимся на важных моментах безопасности.

Откуда берется инфракрасное излучение?

Его излучают все предметы и тела. Чем выше температура поверхности, тем интенсивнее ИК-излучение. Мощнейший источник ИК-лучей – это Солнце. Человек – тоже излучает ИК-энергию. Кстати, на этом основан принцип работы инфракрасных датчиков движения систем охранной сигнализации.

Старые чугунные радиаторы отопления обогревали помещение, в основном, за счет инфракрасного излучения (радиации). Отсюда и название. Различные нагревательные приборы — утюги, электроплиты, лампы накаливания — также интенсивно излучают ИК-энергию.

Принцип инфракрасного отопления

ИК-излучение от источника попадает на предметы, стены пол и нагревает их. Воздух вокруг нагретых поверхностей также начинает нагреваться, причём постепенно, без конвекции, оставаясь на месте.

С помощью инфракрасных обогревателей мы можем нагреть воздух там, где нам нужно. Например в зоне пола, нижней части стен. А мы прекрасно знаем преимущества инфракрасного отопления пола.

Главная особенность инфракрасного нагрева в том, что ИК-лучи проходят через воздух, не нагревая его. Они нагревают непрозрачные поверхности.

Виды инфракрасных обогревателей для дома и дачи

1. Напольные обогреватели для временного использования при неработающем или недостаточном основном отоплении.
2. Потолочные обогреватели. Здесь нагревательный элемент ТЭН отдаёт тепло алюминиевой пластине с декоративной наружной поверхностью. Она и является ИК-излучателем.
3. Инфракрасные панели отопления – относительно новый вид обогревателей. Они могут быть потолочного исполнения в виде элементов подвесного потолка. Существуют панели в виде листов гипсокартона с ИК-подогревом, настенных декоративных ИК-панелей.
4. Плёночные обогреватели могут располагаться как на полу, (инфракрасный пол), так и на стенах и реже на потолке. Плёночное инфракрасное настенное отопление часто применяется в мансардных помещениях.

Первые два вида нагреваются до высоких температур – 200 и выше градусов. Третий и четвёртый – низкотемпературные  —  40 – 45 градусов.

В чём разница между высокотемпературными и низкотемпературными ИК-отопителями?

Разница в интенсивности инфракрасного излучения. Низкотемпературные обогреватели не обжигают, создают мягкий комфортный нагрев пола, стен. В зоне действия такого отопления можно находиться сколько угодно.

Высокотемпературные довольно опасны как ожогом от прикосновения, так и вредным воздействием на ткани человека. Давайте уточним этот момент.

Все знают инфракрасные сауны. У меня тоже есть такая. Чем она полезна?

ИК-излучение проникает в тело до 5 сантиметров и ускоряет метаболические процессы, очищая кожу и ткани организма.

Температура воздуха в такой сауне всего лишь от 30 до 55 градусов.

И даже при 30 градусах ИК-излучение проникает на всю глубину.

Минут 20 – 25 в ней можно посидеть, больше уже трудно, неприятно.

Да уже и не полезно.

Получается, что высокотемпературные обогреватели можно размещать только в тех местах, где исключено нахождение человека. Постоянная сауна никому не может понравиться. А нагретая голова просто начинает болеть.

Когда будете читать о том, что с помощью потолочных ИК-обогревателей можно создать уют в зоне отдыха, пожалуйста, вспомните о прочитанном в этой статье.

У меня был такой опыт. В новом служебном доме не было другого варианта кроме потолочного инфракрасного отопления. И обогреватели типа «Эколайн» равномерно развесили по потолкам помещений, в том числе и над кроватями.  Что получили?

Мучились три года, а потом поставили электрокотёл и алюминиевые радиаторы. Вот тогда стало уютно. А лучшее место для потолочных обогревателей – это зона окон,  да и то, на расстоянии не менее 50 см от штор.

Мифы и реальность

Часто можно прочитать в статьях об инфракрасном отоплении, что раз уж солнце излучает ИК-энергию, значит она абсолютно безвредна. Это неправда!

От «безвредного» июльского солнца и тепловые удары случаются. Зато как приятно погреться в лучах осеннего солнышка и никакого ожога или перегрева можно не опасаться.

Всё хорошо в меру.

Часто пишут, что инфракрасное отопление в два с лишним раза экономичнее любого другого электрического. Это не совсем так.

Все электронагревательные приборы имеют одинаковое свойство – сколько электроэнергии потребили, ровно столько же тепловой энергии отдали. Никуда она не девается, вся остаётся в помещении.

А вот какую зону помещения мы нагреваем – это другой вопрос. Либо потолок, либо пол и зону нахождения человека.

Так вот, ИК-обогреватели позволяют энергию направить в нужное место, а не греть всё подряд. Вот в чём смысл экономии.

Пишут, что инфракрасные обогреватели не сушат воздух и не выжигают кислород. Это абсолютная правда. Но нужно иметь ввиду, что и все другие обогреватели обладают теми же качествами, за исключением открытого огня, конечно.

В воздухе всегда есть водяной пар. С понижением температуры вода из воздуха выпадает в виде росы, инея и т.д. Вот этот обеднённый водой воздух попадает в помещение, нагревается и становится «сухим». Поэтому приходится зимой увлажнять воздух в помещении.

Воздух не обогреватели сушат, а мороз.

Кислород воздуха может выжигаться только когда что-то горит. При работе исправных электронагревательных приборов горения не происходит. Разве что несчастные мотыльки могут крылья опалить, да пыль понемногу подгорать. При этом расход кислорода, конечно же, несущественный.

Просто суммарный эффект осушенного на морозе воздуха и запаха горелой пыли приводит к тому, что дышать в таком помещении немного некомфортно. Но с этим ведь легко справиться.  Увлажнение воздуха и уборка пыли – и всё хорошо!

Вывод:

Давайте разумно подходить к выбору отопительных приборов. Максимально использовать их преимущества и защищаться от их недостатков. И пусть ваши детки хорошо изучают физику в школе, чтобы не верить мифам.

Кстати, чуть не забыл. ИК-излучение очень любят комнатные растения. На самом деле. И выглядят здоровыми, и прирост дают заметно больше.

Об особенностях монтажа и слабых местах ИК-обогревателей расскажу в следующей статье. Если вас интересуют отзывы об ИК-отоплении, готов рассказать о своём опыте. Пишите, комментируйте.

Спасибо за внимание. До встречи!

Известно, что большинство домов и квартир в России отапливаются с помощью водяного, газового или электрического отопления. При этом, ни для кого не секрет, что данные системы обогрева — не самые безопасные в плане эксплуатации. Как вышло, что конвективные отопительные системы стали классическими — трудно сказать. Но произошло и произошло.

Мы сейчас о другом. О том, почему современное отопление на основе низкотемпературных инфракрасных нагревателей, безопасное и комфортное, до сих пор остается непривычным для большинства россиян? Тем более, что в природе инфракрасное тепло сопровождает практически любой процесс теплопередачи.

Возможно, люди просто не знают о низкотемпературных нагревателях или владеют ошибочной информацией. В этой статье мы постараемся ответить на некоторые вопросы.

Для начала должны сразу пояснить, что среди инфракрасных нагревателей можно выделить две группы: высокотемпературные и низкотемпературные. К сожалению, из-за незнания многие приписывают низкотемпературным нагревателям несвойственные им качества.

Так чем же отличаются эти два вида нагревателей? И почему низкотемпературные нагреватели можно устанавливать в жилых помещениях, а высокотемпературные — нет?

Высокотемпературные нагреватели

Рабочая температура высокотемпературных инфракрасных нагревателей — 200-600°С. Их достоинство — мощная энергия, они могут обогревать холодные помещения с очень высокими потолками, например, производственные цеха. Благодаря направленному тепловому потоку, они обогревают не всё помещение, а небольшой пятачок, нужное вам место, например, рабочее место токаря, что позволяет не расходовать тепло впустую.

Недостаток высокотемпературных нагревателей — выделение мощной энергии в процессе работы, поэтому долго находиться под ними нежелательно. Законодательством применение таких нагревателей ограничено. Да, они дают много тепла, но они некомфортны в эксплуатации и малоэкономичны.

Низкотемпературные нагреватели

Низкотемпературные нагреватели, в отличие от высокотемпературных, пригодны для установки в жилых помещениях, они комфортны в эксплуатации, безопасны и экономичны. Температура таких нагревателей обычно не превышает 80°С. К слову, рабочая температура нагревателей Зебра ЭВО 300 — не выше 45-50°С. Это позволяет создавать в помещении с данной системой отопления особый уровень комфорта: воздух не пересушивается, сохраняется естественная влажность, в таком помещении легче дышать, комфортнее пребывать. Не случайно, инфракрасное отопление Зебра 300 востребовано в больницах, детских садах и школах.

Еще один плюс низкотемпературных ик обогревателей — высокий уровень безопасности. Низкотемпературные элементы при нормальной эксплуатации не могут привести к возгоранию. Обогреватели Зебра 300, кроме того, обеспечат защиту и при критических режимах за счет встроенного предохранителя. Наличие алюминиевого корпуса в инфракрасных электрических обогревателях Зебра эво 300 на 100% защищает от поражения током и гарантирует пожарную безопасность, так как металл не поддерживает горение и не распространяет пламя.

Низкотемпературные нагреватели не дают избыточного тепла и более экономно расходуют электричество. Направленность теплового потока потолочных, напольных и настенных ик обогревателей Зебра 300 минимизирует неэффективное использование электроэнергии.

Если говорить о минусах, то продуктивность работы низкотемпературных нагревателей напрямую зависит от того, как конструктивно выполнено здание, какое в нем утепление, поскольку обогревают ограждающие конструкции: стены, пол, потолок. Если здание плохо построено, и в нем не соблюдены теплоизоляционные нормы, то низкотемпературное отопление будет неэффективным с экономической точки зрения.

Что еще? Наверное, не лишним будет упомянуть, что многие люди уже оценили преимущества отопления на основе низкотемпературных инфракрасных гибких обогревателей Зебра ЭВО 300 и установили его в своих домах, квартирах, офисах и т.д. Причина выбора данного отопления одна — оно более безопасно, комфортно и экономично.

Если вы хотите побольше узнать об инновационном отоплении Зебра эво 300, то посмотрите наш видеоролик, где просто и понятно рассказано о системе обогрева, построенной на законах природы!

Ответим на все вопросы по системе отопления Зебра 300: 8 800 700 12 44 (звонок бесплатный)

Инфракрасный обогреватель — это прибор для отопления, передающий тепловую энергию в окружающее пространство при помощи инфракрасного (ИК) излучения. Часто такие устройства называют рефлекторами, что не совсем корректно. ИК-обогреватель не нагревает воздух, а передает тепловую энергию окружающим предметам, которые и повышают температуру воздушным массам. Этот принцип дает существенную экономию по сравнению с конвекционным способом обогрева, так как энергия не расходуется на прогрев неиспользуемых пространств помещения. Инфракрасные обогревательные приборы позволяют получать мгновенный эффект сразу после включения.

Современный рынок устройств для отопления помещения насыщен разнообразными приборами до предела. Все они делятся на виды и типы по принципу действия и конструктивным особенностям. Бытовые ИК-обогреватели одни из самых распространенных на рынке климатической техники. Они имеют ряд существенных преимуществ перед другими бытовыми приборами для отопления. В этой статье мы расскажем, как выбрать инфракрасный обогреватель для дачи, дома и квартиры, а также дадим инструкцию по самостоятельному изготовлению такого прибора. Начнем с принципа действия и конструкции прибора.

Принцип работы и конструктивные особенности ИК-обогревателей

Как уже было сказано выше, эти бытовые прибор радикально отличаются от устройств конвекционного обогрева. Они нагревают не воздух, а окружающие предметы, находящиеся в помещении: мебель, технику, пол и стены. Инфракрасные устройства можно назвать небольшим домашним солнышком, лучи которого пронизывают воздух, совершенно не нагревая его. Только предметы, не пропускающие свет, нагреваются под воздействием этого излучения и передают тепло окружающему воздуху, нагревая его до необходимой температуры.

Инфракрасное излучение воспринимается кожей человека как тепло, исходящее от нашего солнца. Мы не видим этих лучей, но чувствуем их всем телом. Согревает нас это излучение независимо от внешних факторов. Ему не страшны сквозняки и другие природные факторы. Главное, чтобы излучение не имело перед собой непреодолимых преград и свободно проходило до требуемого места. Точно так же, как наше светило действуют и обогреватели инфракрасного вида, ведь длина волн излучения этих приборов аналогична солнечному ИК-спектру.

Нагреватели конверторного типа неспособны мгновенно создать комфортный температурный режим в помещении, ведь принцип их действия основан на постоянном перемещении теплого воздуха вверх. В этом случае в первую очередь прогревается под потолочное пространство, и только через продолжительное время происходит перемешивание теплых и холодных воздушных масс, что приводит к созданию комфортного теплового режима во всем помещении. В течение этого периода человеку приходится мерзнуть.

Совершенно иначе работают нагреватели инфракрасного излучения. Тепло от этого вида бытовой техники человек ощущает сразу же после включения устройства, но его можно ощущать не во всем помещении. Инфракрасный обогреватель действует локально, то есть тепловая энергия направляется в определенное место. С одной стороны, это позволяет создать мгновенный эффект повышения температуры в необходимой точке пространства, с другой — сэкономить энергоресурсы. Этим и хороши бытовые нагреватели, использующие для работы ИК-излучение.

Внутри обыкновенных электрических инфракрасных обогревателей нет никаких сложных деталей. В корпусе устройства, чаще всего изготовленного из металла монтируется алюминиевый отражатель. На нем устанавливается главная часть конструкции — нагревательный элемент, являющийся «сердцем» устройства. В настоящее время существует несколько разновидностей этой детали: трубчатая (ТЭН), галогеновая, керамическая или карбоновая. Также в нагревателях данного вида устанавливаются термостаты для регулировки температуры и специальные датчики, отключающие устройство при аварийных ситуациях.

Кроме электрических ИК-обогревателей, существуют устройства использующие другие источники энергии: твердое и жидкое топливо, а также природный газ. Но такие приборы используются в бытовых условиях крайне редко и рассматривать их мы не будем. Принцип действия и особенности конструкции ИК-источников тепла мы рассмотрели, теперь перейдем к плюсам и минусам этой бытовой техники.

Плюсы и минусы использования инфракрасных обогревателей

ИК-обогреватели, как и любая другая бытовая техника, имеют определенные достоинства и некоторые недостатки. Все эти факторы необходимо учитывать при выборе оборудования для обогрева помещения. Итак, ниже представлены основные плюсы применения инфракрасных обогревателей в бытовых условиях.

1. Источники инфракрасного излучения способны быстро прогреть площади больших размеров. Потребитель практически мгновенно начинает ощущать эффект от использования такой бытовой техники. Локализация места обогрева позволяет оптимально использовать тепловую энергию.
2. ИК-нагреватели не требуют какого-либо сложного технического обслуживания. Достаточно только периодически чистить прибор от осевшей пыли и проводить профилактический осмотр на наличие повреждений. К тому же для работы оборудования не нужно приобретать расходные материалы.
3. Экологическая безопасность инфракрасных обогревателей на высоте. При работе они не выделяют вредных веществ, не сжигают кислород в воздухе, а также практически не влияют на показатели влажности в помещении. Эти устройства не нуждаются в установке приточно-вытяжной вентиляции.
4. При использовании ИК-обогревателей экономия энергоресурсов налицо, конечно, по сравнению с другими электрическими системами обогрева помещений. Данный вид климатической техники потребляет электроэнергию из обычной сети 220В, без установки дополнительных устройств.

К минусам электрических ИК отопительных приборов можно отнести быстрое остывание помещения после отключения прибора, а также необходимость соблюдения правил безопасности для исключения получения термических ожогов. Но плюсов в использовании инфракрасных обогревателей значительно больше, чем минусов. Рассмотрев преимущества применения техники, мы переходим к основной части статьи, а именно: выбор инфракрасного обогревателя для квартиры, дома или дачи.

Правильный выбор ИК-обогревателя

Итак, взвесив все преимущества электрического инфракрасного обогревателя, мы приступаем к его выбору на рынке климатической техники. Приобретая прибор, в первую очередь следует обратить внимание на внешний вид устройства. Он просто обязан внушать доверие потребителю. Качества техника должна иметь крепкий и стильный корпус, надежный кабель питания и отличную вилку. Не следует соблазняться на приборы с очень низкой стоимостью! Многие недобросовестные производители снижают себестоимость своей продукции за счет использования некачественных комплектующих изделий. Такой ИК-обогреватель просто опасен и его использование может привести к возгоранию. Помните об этом!

Важно! Перед поиском лучшего инфракрасного обогревателя следует рассчитать его мощность, необходимую для создания комфортной температуры в помещении. Эта техническая характеристика рассчитывается просто: на обогрев каждых 10 кв. м площади помещения требуется 1.2 кВт электрической энергии.

Определив необходимую мощность ИК-обогревателя можно начинать выбор устройства по конструктивным особенностям, техническим характеристикам и другим важным особенностям. Первостепенная задача, которую необходимо решить на предварительном этапе — это определиться с типом установки. Их всего три: напольный, настенный и потолочный. Рассмотрим каждый из них по отдельности.

1. Напольные. Эти устройства следует приобретать, если для вас важна возможность перемещения и мобильность оборудования. Они великолепно подойдут для временного обогрева дач, квартир и домов, если необходимо постоянно перемещать обогреватель из одного помещения в другое, увозить на другой объект недвижимости и возвращать на прежнее место. Для безопасности использования напольных ИК-обогревателей в большинстве моделей установлен блок защиты от перегрева и датчик обесточивания при опрокидывании прибора. Этот набор делает эксплуатацию устройства максимально безопасной. Дизайн напольных инфракрасных нагревателей чаще всего простой, без каких-либо изысков. Стоимость приборов этого вида колеблется в пределах нескольких тысяч рублей.
2. Настенные. Отличная альтернатива обыкновенным радиаторам отопления. Они подойдут как для дополнительного обогрева домов, дач и квартир, так и для создания основой отопительной системы на объектах недвижимости. Современные настенные модели ИК-обогревателей не только имеют стильный вид и привлекательный дизайн, но и отлично справляются со своей непосредственной задачей — обогревом помещений. Их можно без проблем вписать в любой интерьер. На рынке инфракрасных обогревателей для настенной установки присутствуют модели с эксклюзивной отделкой, но стоимость таких устройств может достигать десятков тысяч рублей.
3. Потолочные. Эти агрегаты отличное решение для жилых, офисных и торговых помещений с высокими потолками. Очень часто такие инфракрасные системы обогрева выбирают для жилых и игровых комнат, где постоянно находятся дети. Это вполне логично и оправдано — ведь такое размещение совершенно исключает контакт ребенка с опасным бытовым прибором. ИК-обогреватели для установки на потолке, в большинстве своих моделей, напоминают своей конструкцией обыкновенные люминесцентные лампы и совершенно не портят общий вид помещения. Этот вариант чаще всего используется для создания систем дополнительного обогрева, но в некоторых случаях он способен заменить и основную отопительную систему. Стоят потолочные инфракрасные обогреватели недорого, но их монтаж потребует дополнительных расходов.

Определившись с местом установки оборудования, следует выбирать модель обогревателя в соответствии с этими критериями. Независимо от того, какой тип вы выбрали потолочный, напольный или настенный, необходимо точно знать, какой нагревательный элемент в этом бытовом приборе наиболее подходит для вас. Существует четыре основных вида этой главной детали ИК-обогревателя, которые мы рассмотрим ниже.

1. Галогеновые. Эти источники инфракрасных волн имеют нить накаливания, изготовленную из специального углеволокна или вольфрам. Они излучают видимый золотистый свет и волны в коротковолновом диапазоне, которые могут неблагоприятно воздействовать на человека. ИК-обогреватели с галогеновыми нагревательными элементами самые дешевые из всех вариантов, поэтому они получили широкое распространение.
2. Карбоновые. Это кварцевый излучатель с нитью накаливания, изготовленной из высокотемпературного карбона. Быстро нагревается и испускает красный свет. Нагреватели этого типа потребляют много электроэнергии, но зато имеют самый высокий КПД. Спектр излучения карбоновых ламп полностью безопасен для человека. ИК-обогреватели с такими элементами излучения не предназначены для длительной или постоянной работы.
3. Керамические. Элементы для нагрева со специальной оболочкой из прочной керамики, задерживающей видимый спектр излучения, очень неприятный для глаз человека. Обладают высокой прочностью и экономичностью. Не боятся влаги. Но следует знать, что керамические элементы долго нагреваются, но в то же время и остывают не сразу после выключения обогревателя. Используются в основном в напольных и настенных инфракрасных обогревателях.
4. Трубчатые. Всем известные ТЭНы или микатермические элементы. Инфракрасные обогреватели с такими нагревательными элементами считаются самым удачным вариантом для длительного или постоянного использования. Они не излучают вредных волн и веществ, не сушат воздух. Главным недостатком этих устройств является несильное потрескивание при включении и выключении прибора. Самые лучшие трубчатые нагреватели изготавливают из нержавейки с базальтовыми изоляторами.

Выше описаны основные критерии, учитывая которые следует выбирать инфракрасные обогреватели. Но следует заметить, что есть и другие факторы, которые также необходимо учитывать при покупке прибора. Это наличие термостата, способного поддерживать постоянную температуру в помещение; датчиков, защищающих устройство опрокидывания и сильного перегрева конструкции; небольшого мобильного пульта ДУ для комфортного управления и так далее.

Внимание! Если вам необходимо создать новую систему отопления на базе ИК-обогревателей или продублировать существующую, то следует использовать несколько приборов различного вида: потолочного и настенного. При такой конфигурации системы лучи от установленных инфракрасных обогревателей будут пересекаться и лучше прогревать помещение.

Итак, подводя черту под всем вышесказанным, приведем алгоритм действий, которые вы должны совершить для правильного выбора лучшего инфракрасного обогревателя для дачи или другого объекта недвижимости:

• самостоятельно решить, для каких целей вы приобретаете это устройство;
• определится с местом размещения прибора и видом нагревательного элемента;
• рассчитать мощность устройства, исходя из площади вашего помещения;
• учесть стоимость прибора, зависящую от его вида, опций и внешней отделки;
• выбрать инфракрасный обогреватель, удовлетворяющий всем требованиям.

С выбором прибора мы закончили! Но остается один вопрос: что делать, если холодно, а купить обогреватель нет возможности. Такое часто случается на даче, при резкой смене погоды. Выбора нет! Придется изготовить ИК-обогреватель самостоятельно, а как это сделать мы расскажем в следующей главе.

Изготовление инфракрасного обогревателя своими руками

Ниже мы коротко расскажем, как сделать простой инфракрасный обогреватель своими руками из подручных материалов, которые практически всегда присутствуют в хозяйстве. Для человека, как говорится, с руками, это не составит труда. Для выполнения работ понадобятся следующие материалы и комплектующие изделия: алюминиевая или медная фольга, два одинаковых по размерам прямоугольника из стекла, обыкновенная свеча, любой герметик, эпоксидный быстротвердеющий клей, мощный электрический провод питания с вилкой, салфетка, ватные палочки и мультиметр.

Ниже приведена пошаговая инструкция для самостоятельного изготовления небольшого ИК-обогревателя.

1. Очищаем стекла от грязи салфеткой и наносим на одну сторону каждого слой копоти, при помощи свечи. Необходимо следить, чтобы копоть ложилась ровно без просветов. Ватной палочкой очищаем края стекол от сажи на 5 мм по контуру.
2. С помощью мультиметра необходимо измерить сопротивление слоя сажи на каждом из стекол. Оно должно составлять примерно 48 Ом. Если этот показатель меньше, уберите часть сажи ватной палочкой, а если больше наложите еще слой копоти свечой.
3. Соберите конструкцию. Для этого кусочки фольги, которые станут электродами, уложите на слой сажи одного стекло, нанесите эпоксидку на поверхность стекла, а сверху накройте конструкцию другим стеклом слоем сажи вниз.
4. После высыхания клея следует обмазать торцы конструкции герметиком. Обогреватель уже готов к работе. Сопротивление токопроводящего слоя будет составлять 24 Ома, что при подключении к сети в 220 В обеспечит мощность в 2 кВт.
5. Изготовленную конструкцию следует разместить на деревянном бруске с металлическими пластинами, к которым необходимо подключить шнур питания с вилкой. Лепестки фольги должны быть плотно прижаты к металлическим пластинам.

Важно! На картинках представлен экспериментальный обогреватель небольшой мощности. Для изготовления более мощного инфракрасного обогревателя следует использовать стекла другого размера, примерно 50×50 см.

На этом изготовление инфракрасного обогревателя своими руками закончено. Конечно, можно подложить под всю конструкцию дополнительный лист фольги для большей теплоотдачи, но это на ваше усмотрение. Даже без нее, такой прибор способен обогреть небольшое помещение!

Заключение

Надеемся вы поняли, как выбрать хороший инфракрасный обогреватель, используя информацию из статьи. Мы намеренно не рассказали об известных производителях таких бытовых приборов. Их много и выбор за вами! Но помните, главное — не бренд, а качество продукции!

Видео по теме

<center></center>

В зимний период в России жильё необходимо отапливать даже в южных регионах, чем и обуславливается востребованность у нашего потребителя множества видов стационарного и переносного отопительного оборудования. Обширную нишу на российском рынке обогревателей, предлагаемых зарубежными и отечественными производителями, занимает группа инфракрасных устройств с общим принципом воздействия на среду, но состоящая из подгрупп, различающихся по конструкции и, как следствие, функциональности и эффективности.

Рассмотрим подробнее один из видов инфракрасных устройств для обогрева жилья — настенный пленочный обогреватель, использующийся в быту относительно недавно, но, в силу ряда достоинств, уже пользующийся стабильным спросом потребителя.

Принцип действия ИК-обогревателей

Инфракрасные лучи – это не видимые электромагнитные волны длиной от 0,74 Мкм до 1,5-2 мм. Любое нагретое тело становится источником ИК-излучения – излучателем, а нагрев излучателя производится путём преобразования в тепло энергии одного из видов энергоносителя – электрического тока, газа, твёрдого или жидкого топлива.

Инфракрасное излучение, встречая препятствие на пути распространения, вызывает вибрацию его поверхностного слоя с увеличением скорости движения молекул, что обуславливает повышение температуры предмета на определённую глубину.

Диапазон длины волны инфракрасного излучения, в свою очередь, подразделяется на следующие составляющие:

• коротковолновую – 0,74-2,5 мкм;
• средней длины волны – 2,5-50,0 мкм;
• длинноволновую – 50,0-2000,0 мкм.

Интенсивность нагрева поверхности предметов зависит от температуры излучателя — чем она выше, тем короче длина волны ИК-излучения и на большую глубину происходит нагрев поверхности препятствия. ИК-лучи при распространении не изменяют температурных характеристик транзитной среды — воздух нагревается не от их прохождения, а за счёт передачи ему тепла нагревшимися предметами.

Способ передачи тепла посредством инфракрасного излучения не связан с теплопроводностью или конвекцией, поэтому ИК-обогреватели способны передавать тепло даже через вакуум.

Устройство плёночного электронагревателя (ПЛЭН)

Все ИК-обогреватели подразделяются на высокотемпературные коротковолновые и низкотемпературные длинноволновые. Нагреватели плёночного типа относятся ко второй группе.

Визуально плёночный ИК-электрообогреватель представляет собой гибкий лист или полосу определённого формата. Если модель – не декоративного исполнения (нагреватель-картина), то прозрачные наружные слои позволяют видеть расположение комплектующих элементов.

Важно! ПЛЭН – это аббревиатура, означающая «плёночный лучистый электронагреватель», а не зарегистрированная кем-то торговая марка.

Конструктивно любая разновидность бытового обогревателя плёночного типа включает в себя следующие составляющие:

• нагревательные элементы резистивного типа – выполненные из углеродсодержащих материалов или металлов, ленточные или пластинчатые, способные при прохождении по ним электрического  тока нагреваться до 35-55 градусов;
• теплораспределяющая основа — один или два слоя тонкой алюминиевой фольги, на которой крепятся резисторы, для равномерного распределения тепла от их нагрева по поверхности экрана;
• терморегулятор с датчиками температуры;
• два защитных слоя ламинирующейся плёнки с температурой плавления до 210 градусов, между которыми располагается фольга с нагревательными элементами;
• кабель для подключения ПЛЭНа к сети.

Общая толщина обогревающего листа не превышает 1,5 мм.

Схематически ПЛЭН можно изобразить так (термостат устанавливается отдельно):

1 – контакты подключения устройства к сети 220 В;

2 – гибкая двуслойная оболочка из полимерной плёнки на несущей лавсановой или полиэстеровой основе;

3 – точки промышленного, тщательно изолированного соединения питающего провода с контактами нагревателей (самостоятельная замена кабеля не предусмотрена);

4 – нагревательные резистивные элементы (ленточные или отдельные пластинчатые, соединённые проводниками);

5 – алюминиевая фольга;

6 – голограмма для защиты обогревателя от контрафактного производства.

Принцип действия ПЛЭН

При включении в сеть питающего кабеля резистивные элементы в течение 10 секунд нагреваются до установленного предварительно значения температуры (35-50 градусов). Плёночные обогреватели не бытового назначения (для мини-саун, сушилок сельхозпродукции), используемые в помещениях с высотой потолков более 3,5 м, имеют в конструкции резистивные элементы проволочного, ленточного, пластинчатого исполнения из нихрома, фехраля или многокомпонентных сплавов, обеспечивающие более высокую температуру нагрева.

Тепло нагревателей передаётся фольге и, благодаря высокой теплопроводности алюминия, равномерно распределяется по её поверхности, что позволяет обогревателю на всей своей площади генерировать ИК-излучение равной интенсивности. По достижении воздуха в помещении заданного значения температуры плёночный обогреватель отключается по сигналу температурного датчика в термостате, а нагретые излучением предметы продолжают отдавать тепло. При понижении температуры в комнате на 1 градус термостат опять сработает на включение, и плёночный обогреватель выполнит новый цикл работы на излучение.

Верно рассчитанное сочетание материала отражающего слоя, его толщины, компоновки резистивных нагревателей обеспечивает преобразование электроэнергии в тепловую, а затем – в ИК-излучение с благоприятной для восприятия человеком длиной волны в 8-15 Мкм.

Важно! При увеличении силы тока или выходе из строя термостата температура резистивных графитовых нагревателей повысится, что приведёт к их разрушению и выходу из строя бытового плёночного обогревателя в целом, то есть, резистивные элементы выполняют ещё и защитную функцию плавких предохранителей.

Разновидности плёночного обогревателя

Одним из основных различий электрообогревателей плёночного типа являются их формат и размеры. ПЛЭНы выпускаются в виде лент различной длины и ширины. Самостоятельная коррекция размеров таких плёнок невозможна, поэтому ПЛЭНы производятся в широком диапазоне габаритов, позволяющем выбрать оптимальный вариант. Наиболее распространены три типоразмера лент по ширине: 35, 51 и 65 см.

Плёнки шириной 35 и 51 см имеют две зоны, свободных от расположения резистивных элементов и предназначенных для монтажа с помощью степлера – по краям. Ленты шириной 65 см имеют три таких зоны – две по краям и одну вдоль посередине (как вариант – две по краям и между ними поперечные с определённым шагом).

Гибкие плёночные ИК-обогреватели могут устанавливаться как на вертикальных, так и на горизонтальных поверхностях – конструкция электрообогревателей плёночного типа не зависит от места его установки, исключение составляют ПЛЭНы-картины, которые по определению должны располагаться в местах наилучшего обзора – на стенах. Классификация определённого плёночного обогревателя как настенного, напольного или потолочного прибора определяется лишь проектным местом его расположения – важным фактором, влияющим на эффективность работы этого ИК-устройства. Таким образом, пленочный обогреватель на стену после установки на потолок в обиходе превращается в потолочный.

Рассмотрим варианты размещения ПЛЭНов в помещениях в порядке возрастания эффективности их применения.

Настенное расположение плёночных обогревателей

Размещение ПЛЭНов на стене является наименее эффективным из-за ограниченности сектора воздействия ИК-излучения на ограждающие конструкции — большая часть инфракрасных лучей нагревает поверхность стены напротив, почти не воздействуя на пол и потолок.

Смонтированные на стене стационарно плёночные устройства эффективны в качестве основного средства обогрева лишь в том случае, если противоположное основание имеет значительную площадь – тогда теплоотдача с его нагретой поверхности в воздух будет достаточно ощутимой.

Если же площадь установленных на стену плёночных обогревателей не значительна, а основание напротив, к тому же, имеет оконные проёмы, то КПД такого ИК-отопителя будет низким. Но стационарные настенные плёночные обогреватели малой площади удобны в качестве дополнительного средства обогрева – для повышения комфортности температурного режима определённого места или зоны в помещении.

Разновидностью настенных обогревателей плёночного типа являются переносные ИК-устройства с художественным оформлением, имитирующие картины. Чтобы применение их было рациональным и эффективным, картины-обогреватели нужно использовать в помещениях небольших габаритов для обогрева, к примеру, рабочего места, или же группами, суммарная площадь теплоотдачи которых будет соизмерима с размерами комнаты.

Напольное размещение ИК-обогревателей плёночного типа

Инфракрасное излучение расположенных таким образом устройств воздействует на напольное покрытие и потолок. Тёплая поверхность пола повышает комфортность контакта с ней человека – можно ходить без обуви, сидеть или лежать на полу и т.д. Кроме того, отдача тепла полом в холодные нижние слои воздуха помещения тоже является обогревом комнаты, так как обуславливают возникновение конвективных потоков. Но энергия той части ИК-лучей, которая проникает через напольное покрытие, расходуется на нагрев потолка, что менее эффективно – потолочное основание мало в этом нуждается, так как его температура и без того достаточно высока в результате конвекции.

Важно! Располагать плёночные ИК-обогреватели в местах расположения мебели не целесообразно – громоздкие предметы из материалов с низким коэффициентом теплопроводности создают барьеры на пути инфракрасного излучения.

Потолочная установка инфракрасных плёночных обогревателей

При использовании обогревательных устройств плёночного типа в качестве основного средства отопления размещение их на потолке является наиболее эффективным, так как такое их расположение обеспечивает воздействие облучением на все ограждающие конструкции помещения, не зависимо от конфигурации, и находящиеся в нём предметы.

Важно! Выбирая местом монтажа ПЛЭНов потолок, необходимо учитывать, что эффективность обогрева ИК-лучами с увеличением расстояния до излучателя снижается. Инфракрасные обогреватели плёночного типа являются низкотемпературными длинноволновыми устройства, поэтому их применение при высоте потолков больше 3,5 м нерационально.

Достоинством потолочного размещения ПЛЭНов, кроме высокой эффективности обогрева, является минимальный риск случайного повреждения обогревателя, находящегося на достаточно безопасном расстоянии от зоны движения. Однако есть и недостатки — расположение на потолке делает ПЛЭН уязвимым для протечки сверху, а монтажные работы на высоте более трудоёмки.

Характеристики электрообогревателя плёночной конструкции.

При выборе плёночного ИК-обогревателя необходимо руководствоваться не только его размерами – ПЛЭНы обладают и другими характеристиками, в том числе, имеющими значение для конкретных условий:

• напряжение потребляемого тока – в основном 220 В, но производятся и на 110 В;
• мощность – до 500 Вт, потребление энергии одним квадратным метром плёночного обогревателя (удельная мощность) может составлять от 70 до 170 Вт;
• максимальная температура нагрева – 35-50 градусов;
• потребляемый ток – 0,7-1,2 А;
• удельная масса – до 350 г/м кв.

Для наглядности описания сведём данные о характеристиках плёночных обогревателей с привязкой к их типоразмерам:

Монтаж ИК-обогревателей плёночного типа

Установка гибких плёночных обогревателей, не зависимо от места монтажа, не требует от исполнителя наличия высококлассных профессиональных навыков, но должна выполняться с соблюдением следующих правил:

• место установки ПЛЭН должно быть ровным и сухим;
• резка рулонов, если это предусмотрено моделью, должна выполняться только по указанной производителем разметке;
• проверка работоспособности включением в сеть сложенного в рулон обогревателя запрещена;
• длина одного полосового фрагмента пленки не должна превышать 8 м;
• соседние полосы системы обогрева располагаются на расстоянии не меньше 5 мм;
• сгибание ПЛЭНа на угол более 90 градусов не допускается;
• монтаж плёнки к основанию выполняется скобами с помощью строительного степлера или специальным крепежом (использование обычных гвоздей и саморезов не эффективно);
• выполнять монтажные работы при минусовой температуре воздуха запрещено – после прогрева помещения полосы плёнки увеличатся в размерах и образуют складки.

Последовательность установки плёночных ИК-обогревателей

Основание под размещение ПЛЭНа для защиты от перегрева должно быть оборудовано фольгированным отражающим экраном, выполняющим роль тепло- и гидроизолятора, например, пенофолом, изолоном.

Защитное покрытие монтируется на основание с нахлёстом соседних кромок друг на друга в 3-5 см, для ускорения процесса целесообразно использовать для крепежа специальные фиксаторы, имеющиеся в широком ассортименте в продаже.

Сверху стыки полос экрана проклеиваются продольно специальным фольгированным скотчем.

Поверх уложенного экрана монтируются элементы плёночного обогревателя — после предварительной раскладки и согласно прилагаемой к устройству инструкции по установке. Монтаж выполняется с учётом правила – на 1 квадратный метр гибкой плёнки должно приходиться 8-10 крепёжных элементов.

По готовности установки обогревательного контура производится его подключение к терморегулятору, который должен располагаться на высоте 1-1,5 м от пола, и проверка работоспособности системы.

Кроме того, для корректного мониторинга температурного режима в помещении термостат должен располагаться в отдалении от других обогревательных приборов, иметь под собой теплоизоляционную прокладку, быть защищённым от прямых солнечных лучей и сквозняков.

При положительных результатах тестирования ИК-устройства выполняется укладка материалов финишной отделки – напольного покрытия или подвесного потолка, которые монтируются с устройством зазора в 10-15 мм между облицовкой и плёнкой.

Важно! Абсолютно прозрачных для ПЛЭНов материалов не существует – любая финишная отделка поверх плёнки является экраном, в той или иной степени ослабляющим излучение.

Читайте по теме — как крепить, стелить и клеить пенофол.

Отдельные замечания и рекомендации по эксплуатации

• Ожидать высокой эффективности от плёночных ИК-обогревателей, как и от любых других отопительных агрегатов, в отсутствие теплоизоляции ограждающих конструкций жилья не следует.
• Утверждения маркетологов о длине волн ПЛЭНа в 8 мкм, якобы оптимальной для восприятия человеком, не соответствуют действительности – излучение ИК-обогревателей всегда находится в определённом диапазоне и не может состоять из волн какой-то одной длины.
• Установка ПЛЭН в одном помещении, даже на всей площади ограждающих конструкций, не решит для дома проблему обогрева других комнат.
• Работа ПЛЭН не сопровождается снижением кислорода в воздухе комнаты, поэтому частоту проветривания помещений при использовании плёночных обогревателей увеличивать нет необходимости.
• Отключение системы ПЛЭН на летний период не обязательно – достаточно выставить на термостате нужное значение температуры.
• Заявляемая производителями долговечность инфракрасных плёночных обогревателей (до 50 лет) – величина гипотетическая, так как ПЛЭНы начали выпускаться сравнительно недавно.
• Требования безопасности бытовых электроприборов, в том числе плёночного типа, изложены в ГОСТ Р 52161.2.96-2006.

Заключение

Плёночные электрообогреватели  — устройства, обладающие многими достоинствами, но значительная часть плюсов ПЛЭНов присуща большинству отопительных агрегатов на электричестве. Чтобы объективно оценивать информацию о технических характеристиках этих устройств, предлагаемую продавцами, необходимо иметь чёткое представление о принципе действия обогревательных плёнок. Многие параметры, заявляемые реализаторами ПЛЭНов, не соответствуют действительности и являются лишь маркетинговыми приёмами. Например, о дешевизне монтажа инфракрасных плёнок по сравнению с устройством водяного отопления на базе газового котла – это соответствует действительности только при значительной отдалённости газовой магистрали.

Основная суть статьи

1. Настенный плёночный электрообогреватель – современное эффективное решение вопроса обогрева помещения.
2. ПЛЭН – электроприбор, излучающий инфракрасные волны, поэтому принцип обогрева жилья этим устройством не отличается от воздействия на среду ИК-излучателей других видов – нагрев предметов и конструкций без изменения параметров транзитной среды.
3. Устройство плёночных электрообогревателей не зависит от места установки, поэтому разделение ПЛЭНов на настенные, потолочные и напольные устройства, кроме плёнок-картин, обусловлено лишь их планируемым расположением.
4. Монтаж плёночных инфракрасных обогревателей не отличается большой трудоёмкостью, но невыполнение требований по установке приведёт, как минимум, к низкой эффективности их работы, а то и к порче устройства.
5. Знание принципа работы и нюансов эксплуатации ПЛЭНов поможет отделить истинные утверждения производителей от маркетинговых приёмов, столь распространённых среди не искушённых в технических вопросах продавцов.

Используемые источники:

• https://sovet-ingenera.com/otoplenie/teply-pol/plyonochnyy-infrakrasnyy-obogrevatel.html
• http://vznfor.ru/teploholod/ik-otoplenie-pravda-vyimyisel-i-opyit-ekspluatatsii.html
• https://www.pso-gk.com/info/articles/biznes-sovety/vysokotemperaturnye-i-nizkotemperaturnye-infrakrasnye-obogrevateli-v-chem-otlichie/
• https://profazu.ru/elektrooborudovanie/obogrev/luchshie-infrakrasnye-obogrevateli.html
• https://znatoktepla.ru/obogrevateli/infrakrasnye-plenochnye-obogrevateli.html
