Индукционный котел отопления: принцип работы и устройство своими руками

Индукционный электрический котел отопления многие по прежнему воспринимают инновационным продуктом, который должен помочь существенно сэкономить ваши деньги.

• большие габариты

Производители громко рекламируют их положительные качества, но если разобраться с ними подробнее, то даже они покажутся весьма сомнительными.

Как же рекламщики рассказывают об этих преимуществах? Практически всегда они сравнивают его с тэновым котлом. Так как именно они занимают 90% рынка электро-котлов.

При этом выделяются недостатки (реальные или мнимые) для оборудования с тэном, и приводятся достоинства, что в индукционных такого и близко нет. А значит они лучше.

Давайте пройдемся по этим недостаткам и преимуществам поподробнее.

Отсутствие нагревательного элемента</h2>

Первое – в эл.котле индукционном, якобы нагревательных элементов нет. А вот в тэновом, их иногда более десятка, а значит высока вероятность их поломки, может и нескольких сразу.

Но если бы не было нагревательного элемента, то чем бы тогда котел нагревал воду? Та же самая катушка по сути и выполняет эту роль, только без соприкосновения с жидкостью. Поэтому данный элемент присутствует в любом таком агрегате.

А вот что касается высокой вероятности выхода ТЭНов из строя, то это напрямую зависит от той продукции и производителя, что вы покупаете.

Есть специалисты установившие за годы своей работы более 500 тэновых котлов, и не поменявшие по гарантии за все это время ни одного элемента.

Соединения и фланцы</h2>

Второй недостаток при сравнении – большое количество уплотнительных соединений (тэны, фланцы) и полное их отсутствие в котле индукционном. Здесь данные преимущества и недостатки можно даже поменять местами.

Ведь если ТЭН все-таки выйдет из строя, вы сможете его легко заменить. Либо просто кратковременно исключить его из схемы, поставить перемычки по другому и продолжить работу.

А вот если сгорит катушка (из-за межвиткового замыкания), то во сколько обойдется вам ремонт? И сможете ли вы обогреваться с такой поломкой и дальше?

Умягчение воды и накипь</h2>

Третий момент – при плохой подготовке воды и большой нагрузке, на поверхности нагревательных элементов образуется накипь. В индукционных, накипь исключена.

Во-первых, той самой накипи, как многие ее себе представляют, исходя из примера с чайником, в системах отопления нет. Так как жидкость там не закипает.

А вот отложения, безусловно есть всегда и везде. Причем в любых системах – газовых, тэновых, дровяных, индукционных и т.д.

<center>»накипь» в газовом котле</center>

Это именно те примеси, которые по любому присутствуют в воде. Налейте в чистый стакан воды, дайте ей испариться и на стенках вы увидите тонкую пленку.

Поэтому наличие примеси или ее отсутствие – это не недостаток или преимущество, а данность любой системы отопления.

Ослабление контактов</h2>

Клеммные контакты в тэновых моделях, причем их большая часть, могут находиться в режиме перепада температур. Нагрев при максимальной нагрузке, и остывание при отключении.

А это накладывает обязательства по их ревизии и подтяжке.

А в индукционных, якобы нет электрических контактов. На самом деле они есть всегда и везде, в том числе и в индукционных.

Но что касается первых, то в последние годы стали выпускаться экземпляры с качественными винтовыми зажимами.

Либо вообще могут присутствовать винтовые соединения с гроверной шайбой, которые не требуют обслуживания, или пружинные зажимы, также годами обходящиеся без контроля и ревизии.

Фактически это высосанные из пальца преимущества.

Замена ТЭНа</h2>

Срок службы тэнов зависит от качества теплоносителя. Как уверяют ”сравнители” – это всего 1000 часов работы, если не принять меры и не умягчить жесткую воду. Ну а если умягчили, то около 5000.

При использовании этих данных, перепутаны системы отопления и водоснабжения.

В замкнутых отопительных системах нет столько примесей, как в водоснабжении. Смягчение воды в большинстве случаев здесь попросту не требуется.

Это может относиться только к ГВС или центральному отоплению. Там оператор котельной не способен отследить утечки воды.

Если речь идет чисто о вашем доме, где все собрано и закольцовано без протечек и дыр, то никакой постоянной подготовки воды не требуется. Какие-то элементы в воде, конечно же будут содержаться, но однажды будучи налиты в систему отопления, они один раз прореагируют и более, им неоткуда будет взяться.

У индукционных, якобы низкая стоимость эксплуатации из-за очень редкой замены узлов. На самом деле, это в качественных тэновых образцах, элементы меняются крайне редко, о чем уже говорилось выше.

А вот если вам понадобится что-то поменять в индукционном, то вы крепко задумаетесь, прежде чем это сделать. Там все запечатано в герметичной колбе и без ее физического разрезания внутрь не подобраться.

Снижение КПД электрокотла</h2>

Еще один аргумент при сравнении – индукционный котел в период эксплуатации не теряет своей первоначальной мощности. А вот у тэна из-за образования накипи, это происходит в порядке вещей.

Даже иногда приводятся расчеты, согласно которым, в течение всего одного года, мощность тэнового уменьшается на 15-20%. А значит, снижается и его КПД.

Давайте разберем это поподробнее.

Практически у любого электрического котла КПД превышает 98%. И даже котлы, работающие на токах сверхвысоких частот от 25кГц и выше, что могут для вас изменить? Добавить лишних полтора процента, но при этом подскочить в цене на 100%?!

Что касается отложений на элементе ТЭНа, то они действительно присутствуют.

<center>В системах водоснабжения в бойлерах прямого нагрева, на рабочий элемент осаждается некая ”накипь”. Она на самом деле постепенно препятствует быстрому прогреву воды.

А что происходит там, где нет постоянной подпитки примесей? На ТЭНе может осесть небольшой слой отложений, однако:

Для примера, пусть на чистой поверхности греющего элемента, теплообмен условно происходит при t=60 градусов. Как только эта поверхность загрязнится отложениями, теплообмен никуда не исчезнет, а начнет происходить при больших градусах, допустим 75-80С.А соответственно, свое изначальное КПД, котел никоим образом не теряет.

То есть фактически, и на чистом элементе нагрева и на грязном, происходит передача одинакового количества энергии, только при других температурах.

Сравнение тэнового и индукционного котла одинаковой мощности</h2>

Но самый главный пункт для сравнения, это конечно же итоговая стоимость изделий и во сколько обойдется содержание, той или иной системы отопления.

Давайте реально сравним две модели примерно одинаковой мощности:

• индукционный 25кВт (цена ~ 85тыс. руб. на конец 2017г)

• тэновый 24кВт (цена ~ 46тыс. руб. на конец 2017г)

Для первой модели в комплектации поставляются:

• датчик протока

• группа безопасности

• шкаф управления

Вес экземпляра на 25квт – порядка 80кг.

В чем отличие качественного тэнового котла? Во-первых, он весит почти на 40кг меньше.

Кроме того, вся электронная начинка спрятана у него внутри. А значит никакого объемного шкафа управления, занимающего дополнительное место не нужно.

Кроме вышеперечисленной комплектации для индукционного котла, которая в тэновом изначально также присутствует, в него входят дополнительные функциональные узлы:

• автоматический выбор мощности в несколько ступеней по 2кВт

Вы своими глазами будете наблюдать постоянные моргания света при таких переключениях. А еще, мощные электрические контакторы своими хлопками и перещелкиваниями, реально могут заставить вас подпрыгивать каждый раз от неожиданности.

В тэновых, установлены тихие реле, либо контактор компактных размеров, их работу вы можете услышать, только находясь непосредственно возле агрегата.

• погодозависимая автоматика

Именно она занимается переключением ступеней. Как только котел ”видит”, что скорость нагрева идет через чур быстро, он откидывает одну ступень, затем еще одну и т.д. Если температура меньше заданной, он эту ступеньку добавляет.

При этом происходит включение не сразу всех 24квт, а постепенное, плавное повышение мощности от минимального значения. Глазами вы этого, по морганию лампочек никак не увидите.

• датчик низкого давления воды

Если система у вас прохудилась и где-то есть утечка, то котел просто не включится. В индукционном же, будет продолжаться нагрев сердечника.

• индикация ошибок

Вы всегда можете подойти к котлу и очень быстро определить по коду ошибки неисправность, из-за которой он ”встал”.

• возможность подключения бойлера

Причем эта возможность уже автоматизирована. Вам останется только выставить температуру воды, а все остальное, котел сделает сам.

Работая на 40 градусах и переключившись на бойлер, он самостоятельно разгонится до 80С, нагреет титан и затем вернутся в прежний режим.

Если такую же автоматику включить в индукционные котлы, то при P=25квт они бы стоили не 85тыс, а на сотню тысяч дороже. Ведь в изначальном варианте все управление в них осуществляется по температуре протока.

Вопрос покупать или не покупать индукционный котел, или сделать выбор в пользу тэнового, конечно каждый решает сам за себя. Но многие все больше убеждаются, что индукционный котел это не тот агрегат отопления, который стоит монтировать в индивидуальных частных домах и коттеджах.

Конечно, без индукционного нагрева в некоторых конструкциях, производственных и рабочих помещениях обойтись невозможно. Например, нагрев среды в хим.производстве, которая должна оставаться стерильной.

Поэтому лучше оставьте такой вид обогрева там, а не тащите его к себе домой. Незачем мучиться со сложным, тяжелым, габаритным агрегатом, если можно обойтись другими весьма изящными решениями.

На рынке бытовой техники индукционный котел отопления остается новинкой, хотя популярность такого инновационного решения стремительно растет. Среди электрических окотлов на долю индукционных моделей приходится около 30%. Чем же отличается этот агрегат от своих конкурентов с обычным ТЭН-ами или электродами?

Мы расскажем все о принципе действия и уникальных преимуществах оборудования, работа которого основана на использовании индукции. В предложенной нами статье приведены и детально описаны его разновидности. Наши советы по монтажу помогут без проблем обустроить или модернизировать систему обогрева коттеджа, магазина или склада.

Особенности конструкции и эксплуатации

Индукционной котел способен вырабатывать тепло и обогревать помещения благодаря электромагнитной индукции. Это физическое явление открыл еще Фарадей во время своих опытов с цилиндрическим магнитным бруском, вокруг которого в виде спирали была намотана медная проволока.

Устройство индукционного агрегата

Современный индукционный котел отопления также включает в себя катушку индуктивности и сердечник. При прохождении через катушку переменного электрического тока возникает электромагнитное поле.

Поле порождает вихревые электрические токи, нагревающие сердечник, тепло от которого передается теплоносителю. Количество этого тепла определяется по формуле Джоуля-Ленца.

Индукционный котел отопления представляет собой сложный многокомпонентный агрегат. Чтобы лучше понять принцип работы индукционного прибора, стоит вспомнить школьный курс физики

Индукционный котел отопления состоит из двух основных частей. В одной из них, состоящей из катушки и сердечника, происходит образование магнитного поля. Вторая часть представляет собой теплообменник с рабочей жидкостью (теплоносителем).

Функцию теплоносителя выполняет обычная вода или смесь воды с этиленгликолем. Возможно использование и других жидкостей, выбор которых зависит от конкретной модели котла.

Система отопления с индукционным котлом всегда включается в закрытый контур. В монтажную схему входит и мембранный бак, необходимый для приема избытка воды, который возникает вследствие ее теплового расширения. Если такой бак не предусмотрен комплектацией, его приобретают отдельно.

Специфика использования в контурах отопления

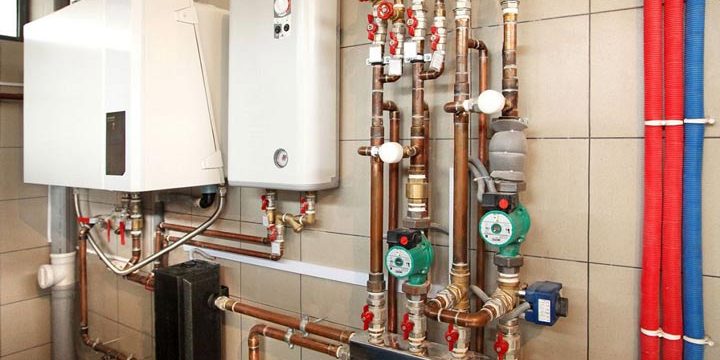

Индукционные котлы предназначены для работы в системе с принудительной циркуляцией. Поэтому в схеме подключения обязательно должен присутствовать циркуляционный насос, стимулирующий перемещение рабочей жидкости по отопительному контуру.

Такая необходимость обусловлена относительно малыми объемами теплообменников – за счет быстрого нагрева вода в них закипает быстрее, чем возникает гравитационная циркуляция.

Индукционные котлы поставляются в комплекте с выносным блоком управления, предназначенным для автоматизации работы отопительного оборудования

В многоконтурных системах циркуляционные насосы устанавливаются на каждый контур. Если в доме работает система теплого пола, то в комплектации должны быть коллектор распределения и дополнительный насос.

Система управления котлом включает помимо терморегулятора и датчиков температуры и так называемую группу безопасности, которая призвана предотвратить перегрев, превышение давления и предел прочности деталей.

В группу безопасности обычно входит манометр, воздухоотводчики и предохранительные клапаны. Защита от скачков напряжения реализуется с помощью автоматических компонентов. Обработка отдельных деталей компаундом повышает их защищенность. Благодаря компонентам защиты обеспечивается безопасная и бесперебойная эксплуатация котла.

В схему сборки отопительной системы с индукционным котлом обязательно включают расширительный бачок и группу безопасности, предотвращающую превышение давления в замкнутом контуре

Бытовые индукционные котлы, в зависимости от номинальной мощности, работают от напряжения 220 В или 380 В при частоте тока 50 Гц. Чтобы электрокотел подключить к сети, потребуется уведомить местную энергетическую компанию (поставщика электроэнергии) и получить ее одобрение.

Подключение может быть одно- и трехфазным. Используемые для подключения электропитания провода должны имеет соответствующее сечение.

В индукционном приборе нагрев регулируется путем его циклического включения и выключения. Этому процессу помогают датчики температуры (термопара), входящие в систему управления.

Индукционный котел в разрезе с указанием направления движения теплоносителя. В холодном состоянии теплоноситель поступает через нижний патрубок и после нагрева подается через верхний патрубок в систему отопления

Пользователь устанавливает оптимальный температурный режим и котел после нагрева теплоносителя до определенной температуры автоматически выключается, а после остывания вновь включается.

Благодаря непрерывному циклу подогрева теплоносителя в отапливаемых помещениях поддерживается комфортный микроклимат. Во многих моделях данные о температуре и других рабочих параметрах выводятся на дисплей, что облегчает контроль над работой оборудования.

Опционно индукционные котлы отопления снабжаются GSM-модулями для контроля температуры в помещении и управления через смартфон из любой точки мира, где имеется интернет. Возвращаясь из отпуска или командировки, можно заранее включить систему отопления и подготовить дом к приезду

Разновидности индукционных котлов

Все модели индукционных котлов работают по одному принципу, но имеются отличия в их конструктивном исполнении. По этому критерию они условно подразделяются на несколько видов, которые будут рассмотрены далее.

Кожуховые котлы. Кожух котла имеет цилиндрическую форму. В кожухе находится катушка индуктивности. Как внутри, так и снаружи катушки проходит теплообменник.

Поступающая во входящий патрубок рабочая жидкость проходит по теплообменнику, нагревается и через верхний патрубок поступает в отопительный контур. Котлы кожухового типа в России производит НПК «ИНЭРА». На рынке они известны под брендом SAV.

Котлы с объемными теплообменниками. Такой тип котлов еще называют индуктивно-кондуктивным. Агрегат имеет металлический корпус в виде цилиндра.

В корпусе размещена индукционная катушка с ферромагнитным стержнем, который выполняет функции теплообменника. Индуктивно-кондуктивные котлы на рынке представлены серией ВИН. Производитель – завод теплового оборудования «Альтернативная энергия».

Котлы с трубчатым теплообменником. Классические индукционные котлы имеют теплообменник в виде набора труб, огибающих катушку индуктивности. Первым на рынке был именно такой агрегат.

Индукционные котлы с инверторами. Индукционный котел может быть дополнен инвертором, в котором постоянный электрический ток аккумуляторов преобразуется в переменный высокочастотный и только потом поступает к катушке индуктивности.

Такое решение помогает получать необходимые вихревые токи для генерации тепла при отсутствии основного сетевого питания.

Использование инвертора в схеме с индукционными котлами позволяет стабилизировать поставку питания электрооборудованию и защитить его от перепадов напряжения в сети

Что нужно знать о монтаже?

В комплект поставки электротехнических приборов входит технический паспорт с подробным описанием характеристик и инструкция, где указаны правила монтажа и эксплуатации. Установку котлов необходимо выполнять согласно прилагаемому руководству.

При недочетах, например, если в системе нет насоса для принудительной циркуляции, котел может быть снят с гарантийного обслуживания. Поэтому производители рекомендуют привлекать к монтажу опытных сантехников или прошедших обучение сотрудников организации, продавшей электрооборудование.

Индукционный котел может быть встроен в уже имеющуюся систему отопления в качестве либо основного, либо резервного при параллельном подключении. Что касается места монтажа, то обязательно следует придерживаться правил, стандартных для всех электрических отопительных приборов.

Нагреватель должен находиться на расстоянии не менее 80 см от потолка и пола. Зазор со стеной должен составлять не меньше 30 см. Как любое мощное энергооборудование , индукционный котёл должен быть заземлен в соответствии с ГОСТом 12.2.007.0.

Сечение кабеля, применяемого для подключения индукционного котла, рассчитывают, исходя из мощности оборудования. Электропроводку прокладывают в кабель-каналах или в гофре

Достоинства индукционных котлов отопления

Индукционные котлы обладают многими абсолютными и сравнительными достоинствами, включая следующие:

• самый высокий КПД среди всех электрокотлов;
• неизменность энергетических характеристик;
• минимальные требования к теплоносителю;
• повышенная надежность;
• рекордно долгий срок службы;
• способность работать автономно;
• простой монтаж без системы вентиляции;
• автоматическая система управления;
• нет нужды в доставке и хранении топлива:
• нагрев теплоносителя до 95 градусов;
• высокий уровень безопасности.

Прибор преобразует электрическую энергию в тепловую с коэффициентом полезного действия 98-99%. Чтобы нагреть теплоноситель требуется 7-10 минут. Простая конструкция, в которой нет движущихся механических частей, стальные сплавы, используемые в качестве материалов изготовления, делают индукционные котлы рекордно долговечными.

Вывести из строя такое оборудование может только повреждение электроизоляции. Но как показывает практика эксплуатации трансформаторов, которые по своей конструкции во многом схожи с индукционными котлами, они действительно способны прослужить многие десятки лет.

По заверениям производителей, агрегаты, работающие за счет эффекта электромагнитной индукции, обеспечивают бесперебойный обогрев помещений на протяжении 100 тысяч часов, то есть 30 отопительных сезонов. При этом их мощность со временем не снижается, чего нельзя сказать про электродные и обычные тэновые котлы.

Индукционные котлы могут использоваться как в качестве основного, так и в качестве дополнительного оборудования. К примеру, готовить теплоноситель для нерегулярно используемой системы теплый пол

Те же причины, которые определяют долговечность и повышенную надежность индукционных нагревателей, одновременно снижают стоимость эксплуатации. Индукционный котел не нуждается в регулярном сервисном обслуживании и ремонте, что экономит средства.

По сравнению со многими другими видами топлива, использование электроэнергии для обогрева домов остается наиболее выгодным. Особенно это касается негазифицированных населенных пунктов.

Конструкция сертифицированного индукционного котла предотвращает короткие замыкания. Производители заявляют, что любая модель имеет наивысший класс электробезопасности. Не следует путать индукционный котел и с СВЧ-печью, так как для его работы используется другая частота электротока.

Нагревание теплоносителя в индукционном котле происходит равномерно – перепад температур в системе не больше 30°С. То есть локальные перегревы, способные привести к возгоранию, отсутствуют, что делает такие агрегаты пожаробезопасными.

Благодаря омагничиванию теплоносителя, мелкой вибрации, незаметной для окружающих и турбулентным завихрениям, в индукционных котлах практически не образуется минеральных отложений, что благоприятно сказывается на эффективности. Напомним, что толстый слой накипи замедляет скорость и эффективность нагрева теплоносителя.

Для наращивания мощности может использовать каскад из трех и более индукционных котлов с общим шкафом управления. Такое решение поможет обогреть двухэтажный особняк

Если соблюдать указанные в инструкции правила эксплуатации, то после монтажа и установки температурного режима о котле можно не вспоминать на протяжении всего отопительного сезона. В отличие от твердотопливных «собратьев», индукционные приборы не требуют регулярной загрузки дров и угля и удаления золы. Не требуется чистка труб, что отличает их от других типов электрокотлов.

Сам котел и дополнительное оборудование к нему занимает немного места и может быть установлено в помещении небольшой площади. Компоненты системы управления позволяют использовать индукционные котлы в одной связки с другим климатическим оборудованием.

Индукционные котлы можно интегрировать в интеллектуальную систему управления домашним оборудованием, именуемой “Умный дом”

Недостатки индукционных моделей

Идеальных технических решений пока не существует. Даже самое совершенное оборудование имеет свои недостатки и индукционный котёл отопления – не исключение.

Для него характерны:

• высокая цена;
• большой вес;
• шум.

При изготовлении индукционных котлов используются дорогостоящие материалы, в том числе ферромагнетики которые реагируют на магнитное поле.

Чтобы котел выполнял свою функцию, инженеры должны точно рассчитать диаметр провода катушки, количество его витков, размер сердечника и другие параметры. Затем все эти расчеты должны быть реализованы в готовом изделии.

Таким образом, производство индукционных приборов – трудоемкий и металлоемкий процесс, что и обуславливает высокую себестоимость продукции. В то же время этот недостаток нивелируется благодаря длительному сроку службы и минимальным затратам при эксплуатации.

Компактные размеры котла сочетаются с его значительным весом, что объясняется большим количеством стальных деталей. Некоторые модели весят 40 кг. Индукционный котел при работе издает незначительный шум, но этот недостаток легко устраняется за счет шумопоглощающих прокладок, которые рекомендуется устанавливать при монтаже.

Правила подбора оборудования

При выборе модели индукционного котла главными критериями является его мощность и характеристики отапливаемого помещения. Исходят из того, что для отопления 10 кв. м. при высоте потолков до 3 метров требуется 1 кВт.

Таким образом, площадь отапливаемого помещения достаточно разделить на 10 и в результате будет получена необходимая номинальная мощность электрокотла. К примеру, для дома в 100 кв. м. потребуется индукционный нагреватель в 10 кВт.

Если нет желания с высокой точностью рассчитывать необходимую мощность котла, можно воспользоваться упрощенным вариантом. Согласно нему индукционные котлы мощностью всего в 3-4 кВт способны обогреть помещение площадью 30-40 м²

Чтобы не переплачивать за ненужную мощность и не мёрзнуть в случае её недостатка, необходимо оценить конкретные характеристики дома или другого объекта, включая материалы стен, площадь окон, наличие теплоизоляции и прочее и уже на основании этих данных выбирать отопительное оборудование.

Не мешает поинтересоваться у продавца и коэффициентом мощности, то есть соотношением активной и полной мощности выбранной модели. Этот показатель называют косинусом фи (Сos φ) и измеряют в вольт-амперах. Он помогает определить, какая доля потреблённой электроэнергии расходуется непосредственно на нагрев теплоносителя, а какая – на генерирование магнитного поля.

Значения коэффициента мощности находятся в пределах от 0 до 1. У индукционных котлов с хорошо продуманной конструкцией Сos φ составляет 0,97-0,98 кВА, что считается отличным показателем, так как почти всё потреблённое электричество расходуется на нагрев рабочей жидкости.

Разнообразие моделей позволяет подобрать вариант для использования в качестве основного или резервного источника тепла. Мощные котлы, работающие от напряжения 380 В, способны самостоятельно обогревать дома, коммерческие и промышленные объекты большой квадратуры.

Для эксплуатации на даче или в гараже эффективный индукционный котел можно смастерить собственными руками. С подробным руководством по сборке полезной самоделки ознакомит следующая статья.

Выводы и полезное видео по теме

Ролик наглядно продемонстрирует принцип действия индукционного агрегата:

Экспертное мнение о безопасности эксплуатации индукционного котла:

Видео-презентации индукционных котлов от ЗСТМ (Завода Сибирского Технологического машиностроения):

Индукционные котлы отопления обладают многими достоинствами и конкурентными преимуществами при незначительных или легко устраняемых недостатках. Насколько выгоден такой вариант для отопления конкретного дома, можно решить только взвесив все «за» и «против».

Неоспоримым фактом остается постоянный рост спроса на такое оборудование, и тенденция эта, скорее всего, сохранится и в будущем.

Хотите рассказать о собственном опыте в выборе, монтаже, эксплуатации индукционного котла? Располагаете полезной информацией по теме, которой стоит поделиться с посетителями сайта. Пишите, пожалуйста комментарии, публикуйте фото, задавайте вопросы в находящейся ниже блок-форме.

Использование современных технологий позволяет упростить проживание в частном доме и удаленном хуторе. Это касается отопления строений, которые не подключены к центральному газоснабжению. Универсальный в использовании индукционный котел отличается эффективностью, позволяя быстро нагревать большие по площади помещения. Сегодня оборудование этого типа популярно на рынке, что объясняется его функциональностью и простотой эксплуатации.

1 Особенности теплогенераторов</span></h2>

В основе автономных отопительных котлов этого типа лежит принцип электромагнитной индукции. Силовая часть агрегата включает трансформаторы и магнитную катушку, при пропускании через которую напряжения формируется направленное поле. Если поместить внутрь него ферромагнетик, то металл, а вместе с ним и теплоноситель в котле будут быстро нагреваться.

Простейший индукционный отопительный котел состоит из проволочной катушки с диэлектрической трубой, внутри которой находится стальной стержень. При подаче на устройство электричества происходит нагрев сердечника, а всё, что останется сделать, — это подключить катушку к замкнутому контуру и установить необходимую температуру.

‘ >Термит, электрический котел нового поколения -ТЕХНОЛОГИЯ.COM.UA

Изготовленные заводским способом индуктивные котлы отопления имеют сложную конструкцию, управляются полностью автоматикой, быстро нагревают помещение и при этом отличаются компактными размерами. Такая техника при условии использования качественной автоматики будет полностью безопасна в эксплуатации, позволяя отапливать помещения различной площади.

РекомендуемИндукционный водонагреватель: принцип работы и изготовление прибора

2 Устройство индукционных котлов</span></h2>

Конструктивно индукционные котлы отопления состоят из трансформатора, заключённого в металлическую сварную оболочку. Наличие под кожухом теплоизоляционного слоя позволяет лучше сохранять тепло, повышает коэффициент полезного действия установки и обеспечивает полную безопасность ее эксплуатации. Силовая катушка расположена отдельно и герметично заизолирована от сети, что исключает контакт электричества с теплоносителем. Сердечник может выполняться из стальных тонких трубок, имеющих тороидальную обмотку.

Преимущества теплонагревателей:

• Высокая эффективность.
• Полная автоматизация.
• Безопасность эксплуатации.
• Возможность рационального использования доступной электроэнергии.
• Котёл способен обогревать большой по площади дом.
• В продаже можно найти одно- и двухконтурные установки.

Особенностью индуктивных котлов отопления является отсутствие нагревательных элементов. По сути, работа такого отопителя основывается исключительно на свойстве отдельных видов металла разогреваться при воздействии на них направленного магнитного поля. Такая конструкция без ТЭНов существенно упрощает эксплуатацию котла, делая его более безопасным, надежным и долговечным.

Если изначально стоимость индукционных котлов будет выше традиционных установок с теплонагревающими элементами, то в последующем в процессе эксплуатации такие агрегаты быстро окупаются, существенно сокращая затраты домовладельца на проживание в частном загородном строении.

‘ >Індукційний котел 6 кВт

Оборудование этого типа позволило решить характерную для электрических установок проблему, когда на нагревателе образуется накипь, снижающая теплоотдачу. Котлы на индукции в процессе работы еле заметно вибрируют, что предупреждает осаждение на внутренних элементах отложений. Это не только позволяет сохранить КПД, но и упрощает последующий уход за оборудованием.

Из недостатков техники этого типа выделяют разве что её высокую стоимость, а также необходимость использования специальной автоматики, которая следит за температурой котла, при необходимости прекращая подачу электроэнергии, регулируя тем самым нагрев теплоносителя. Без наличия таких модулей управления эксплуатировать индукционный котел становится попросту небезопасным, так как существует опасность перегрева замкнутого контура, что приводит к разрыву труб по причине увеличения давления.

РекомендуемТэновый и индукционный электрокотёл: изготовление своими руками

3 Заводские модели отопителей</span></h2>

Если в прошлом большинство крупных производителей отопительной техники не собирали индукционные котлы, то сегодня оборудование этого типа пользуется все большей популярностью на рынке. Объяснить подобное можно как совершенствованием технологии, так и появлением эффективных и недорогих солнечных панелей, генерирующих электроэнергию, которая используется для обогрева частных домов.

В продаже можно подыскать как относительно недорогие модификации индукционных вихревых котлов, оснащенных самой простой автоматикой, так и топовые модели отопителей, которые интегрируются в систему умный дом, позволяя экономить электричество, обеспечивая быстрый прогрев дома и гарантируя комфорт проживания в частном строении. В каждом конкретном случае стоимость оборудования будет различаться, в зависимости от его мощности и используемых автоматических систем управления.

‘ >Безопасность индукционного котла SAVРекомендуемКак сделать индукционный котел отопления своими руками

4 Разновидности техники</span></h2>

Популярность электрических индукционных котлов во многом объясняется универсальностью техники, ее надежностью и долговечностью. Сегодня в продаже можно найти два типа такого отопительного оборудования:

• Вихревые индукционные.
• С SAV преобразователем.

Стандартные индукционные электрокотлы для отопления частного дома, выполненные на основе SAV преобразователя, способны работать с электротоком с частотой в 50 Герц. Эта модификация оборудования включает специальный генератор, где в качестве вторичной обмотки используется замкнутая цепь патрубков, внутри которых циркулирует теплоноситель. Сгенерированный в преобразователе индукционный ток разогревает воду, обеспечивая максимально возможную производительность оборудования.

В продаже можно найти котлы с SAV преобразователем, которые способны работать в однофазной бытовой сети в 220 вольт или же предназначены для трехфазного электропитания в 380 вольт. Такие установки позволяют обогревать помещение с площадью до тридцати квадратных метров, а их стоимость в комплекте с блоком управления составляет около 30 тыс. рублей.

Особенностью вихревых котлов является преобразование уже на первичной обмотке электротока в высокочастотное магнитное поле. Такой принцип работы позволяет улучшить качество индукции, что положительно сказывается на мощности отопительного оборудования. Внутренняя часть вихревого котла и его корпус изготавливаются из специальных сверхпрочных сплавов, которые позволяют улучшить прогревание наполнителя и теплоносителя, циркулирующего в трубах.

В качестве теплообменника в вихревых индукционных котлах используется не только жидкость в трубах, но и элементы корпуса. Эти модификации имеют тепловую мощность на уровне 2400 килокалорий в час, что позволяет использовать их для обогрева помещений площадью в 40 квадратных метров. Стоимость вихревого индукционного котла вместе с арматурой, циркуляционным насосом и автоматикой составляет 36−38 тысяч рублей.

‘ >Какой котел отопления лучше? Индукционный электрокотел на 2 кВт против тэнового на 2 кВт.

5 Изготовление аппарата своими руками</span></h2>

Высокая стоимость индукционных отопителей, которая даже у базовых моделей может составлять 30 тысяч рублей и более, несколько ограничивает популярность этого вида техники. Благодаря простой конструкции агрегатов их вполне по силам сделать самостоятельно, что позволяет несколько сократить затраты на проживании в частном доме. Чтобы изготовить индукционный котел своими руками, не потребуются специальные знания или перепланировка имеющейся системы отопления в доме.

Простейшие модели индукционных отопительных котлов будут состоять из трансформатора с первичной и вторичной обмоткой. Уже в первичном контуре электроэнергия превращается в вихревой поток, который отвечает за нагрев оболочки аппарата и используемого теплоносителя. Корпус индукционного котла может быть выполнен из металлической или пластиковой трубы, а в качестве наполнителя используют металлические обрезки из диэлектрического металла.

Для самостоятельного изготовления котла потребуются следующие материалы и инструменты:

• Мощный сварочный аппарат.
• Металлическая сетка.
• Пластиковая толстостенная труба.
• Стальная или медная проволока диаметром не больше 7 миллиметров.
• Профессиональный инструмент.

Пластиковая труба, используемая в качестве корпуса отопителя, и индукционные катушки должны иметь внутренний диаметр около 50 миллиметров. Силовой медный провод наматывают без промежутков на пластиковую трубу. Нужно будет выполнить не меньше 90 витков. Внутрь выполненной индукционной катушки помещают нарезанные длиной в 70 миллиметров кусочки стального провода. Вся конструкция с двух сторон закрывается металлической сеткой. Для ее фиксации лучше всего использовать пластиковые или металлические хомуты. Выполненный отопитель с помощью соответствующих фитингов и системы патрубков подключается к имеющейся системе обогрева.

Всё, что останется сделать, — это провести пробный пуск индукционного котла. При подаче на катушку напряжения будет формироваться магнитное поле, которое разогревает находящиеся внутри пластиковой трубы обрезки стального провода. Имеется возможность уменьшения или увеличения интенсивности напряжения, что позволяет регулировать мощность нагрева теплоносителя. Дополнительно рекомендуется установить термодатчик и контролирующую автоматику, которая разрывает цепь, прекращая работу котла при нагреве жидкости до определённой температуры.

Индукционные котлы нового поколения — это универсальная в использовании функциональная техника, которая сочетает эффективность эксплуатации, компактные габариты и великолепную надежность. Сегодня в магазинах можно подобрать различные модификации индукционных котлов, отличающиеся показателями мощности, принципом работы и используемой автоматикой. Также возможно изготовление таких отопителей своими руками, что позволяет существенно сократить затраты на приобретение техники.

‘ >Индукционный котел для отопленияФото

На самом деле индукционные котлы – агрегаты весьма дорогостоящие, габаритные, неудобные в использовании и не наделённые достаточным количеством свойств и качеств, которые необходимы для нормальной работы современного электрического котла отопления.

Те люди, которые эти котлы изобретают и пытаются вам их продать, об этих сторонах своей продукции потребителю ничего не рассказывают, а выставляют на свет одни только положительные качества. Мы же здесь отобразим все плюсы и недостатки индукционного отопления дома

Что говорят производители индукционного отопления?

Чаще всего производители индукционные котлы отопления сравнивают с традиционными, а традиционные – это 99% всех электрических котлов на рынке.

Сравнивают котлы всегда по такой схеме: выделяются мнимые недоработки котлов тэновых и положительные качества индукционного отопления дома.

Например, такие показатели:

• Весьма много элементов нагрева;
• Что якобы может один или даже несколько тэнов выти из строя;
• Утверждают, что котёл может потерять свою рабочую способность;
• Особое внимание они уделяют накипи, которая может появится в виде отложения прямо на самой поверхности элементов нагрева;
• Сложность и громоздкость конструкции обусловлена достаточно большим количеством электрических контактов;
• Создатели индукционных котлов утверждают, что их котлы служат больший срок за счёт того, что могут умягчать воду;
• Абсолютно необоснованное и голословное утверждение, что требуется периодическая замена прокладок, тэнов и ристеров.

Критика неправильных котлов отопления

 Указывают, что в качественном индукционном котле отопления никаких нагревательных элементов нет. Конечно же это не так, потому что без нагревательного элемента нам не чем было бы нагревать воду, то есть он всегда есть в любом котле!

В подавляющем большинстве устанавливаемых электрических котлов тэн не выходит из строя практически весь срок службы котла.

Если тэн всё-таки выйдет из строя, то мы сможем его легко поменять, так как он под фланцем или на резьбе. Если вдруг ни с того ни с сего поломается агрегат при индукционном отопления , то заменить его практически невозможно.

Теперь о накипи. Она существует в чайнике, а в системах домашнего отопления она не существует, потому что там вода совсем не кипит, отложения же присутствуют всегда и везде, в любых системах: на котлах газовых, дизельных, дровяных, электрических, тэновых, электронных, индукционных. Никакого значения не имеет какой котёл. Отложения всегда будут присутствовать, так как это отложения, которые всегда присутствуют в воде. Это не недостаток и не преимущество, а данность.

Про электрические контакты. Производители пишут, что в индукционном котле отопления нет электрических контактов. Но на самом деле электрические контакты есть всегда и везде. И если говорить о тэновых котлах, то электрические контакты, кам клемные. там много лет отсутствуют. Есть электрические контакты, находящиеся под винтовыми соединениями, которые не требуют подтяжки, и есть пружинные зажимы обслуживать которые тоже не стоит.

По поводу срока службы тэна и цифр, аргументирующих этот срок. Не понятно откуда взяты эти цифры и чем они подтверждаются. Кроме того, здесь авторы путают системы водоснабжения и отопления. В системе отопления нет столько примесей, сколько есть в системе водоснабжения. Умягчения воды носителя системы тепло отопления не требуется.

Надо заметить, что в индукционном котле отопления замена узлов практически вообще не возможна, потому что всё находится в герметичной колбе и её нужно разрезать для того, чтобы что-то оттуда вытащить.

Раскрываем главный миф индукционного отопления

Последнее время уже перестали говорить, что КПД при индукционном отоплении выше, чем КПД тэнового котла 2-3 раза. Но сторонники индукционного котла утверждают, что тэновый котёл быстро теряет свои свойства и выходит из эксплуатации, потому что на нём вырастает накипь!

Утверждают, что в течение года мощность тэнового котла уменьшается на 15-20%. Так ли это на самом деле?

Да, отложения не тэне действительно присутствуют, но никогда нельзя путать систему отопления и систему водоснабжения. Например, в системе водоснабжения действительно образуется накипь, точно также, как она образуется в чайнике, который мы видим на кухне каждое утро. Никогда нам это не мешает в трудовой деятельности, мы знаем, и это не подлежит сомнению, что в чайнике вода закипает в любом случае.

Напротив, в известной для нас системе отопления примеси нечасто поступают в воду. Слой отложения очень тонкий и не является сколько-нибудь значимым препятствием для передачи тепла.

Если энергия куда-то ушла из сети, никуда она полностью не исчезает. Она превращается в абсолютное тепло и нагревается теплоноситель, который, в свою очередь, нагревается точно с одним и тем же КПД, как он нагревался раньше и как он будет нагреваться всегда. Если бы было не так, то тэн разорвало бы излишками энергии.

Как только появляется накипь, теплообмен совершается при более высокой температуре. Ни о каком снижении КПД речи быть не может, какая бы температура ни была в тэне.

Стоимость и содержание индукционных котлов отопления

Стоят индукционные котлы отопления в 2 раза дороже тэновых котлов. Несмотря на то, что они качественно ниже, как мы увидели из критического разбора их так называемых «преимуществ».

Весят тоже в 2 раза больше тэновых котлов, имеют большие громоздкие габариты, и вся электронная начинка находится снаружи. В то время, как в тэновых котлах она спрятана в самом котле. А здесь есть дополнительная коробка, которую иногда негде разместить, особенно, когда речь идёт об очень небольшом помещении для котельной.

В индукционных котлах нет автоматического выбора мощности, то есть только тэновый котёл может сам выбирать на какой мощности ему надо в данный момент работать.

При индукционном отоплении дома постоянно будут скачки напряжения и перенагрузка, а в тэновых котлах очень тихо работает реле. И Вы его сможете заметить лишь, как тихие щелчки, находясь рядом с работающим котлом.

Ещё в индукционных котлах полностью отсутствует термозащита по перегреву и по замерзанию, имеющаяся в тэновых котлах.

В индукционных котлах отопления нет датчиков низкого давления воды. Там нет индикации ошибок, которые позволяют точно установить неисправность, из-за которой он встал (на дисплее тэнового котла будет моргать соответствующий показатель).

Но самое главное, чего нет в индукционных котлах, это возможность подключения бойлера!

Покупать или не покупать индукционный котёл отопления?

Вы, конечно, сами должны принять для себя решение, какой именно котёл вам следует купить: качественный тэновый или же всё-таки более громоздкий, менее эффективный и дорогой индукционный котёл.

Но вы должны учитывать следующее: индукционный котёл – это агрегат не для систем отопления, тем более, если они индивидуальны и не требуют больших мощностей. Разумеется, без индукционного отопления в некоторых индустриальных областях технического производства обойтись невозможно, но это касается производственных задач.

Всё-таки тащить в свой дом сложный тяжёлый и дорогостоящий агрегат не за чем. Можно обойтись более изящным решением – тэновым котлом.

Производители индукционных котлов отопления дают заведомо не полную информацию о своей продукции, что вводит в заблуждение тех, кто делает выбор в сторону того или другого котла. Здесь важно говорить правду и показывать свой продукт со всех сторон, чтобы люди знали, что они покупают.

Отзыв эксперта об индукционном котле отопления

Один из ведущих российских экспертов в сфере установки и обслуживания котлов в России Владимир Сухоруков в одной из своих передач на YouTube «Индукционный котел — большое недоразумение», вышедшей 12 декабря 2017 г., обстоятельно и подробно доказал, что индукционные котлы отопления проигрывают традиционным тэновым котлам.

Владимир Сухоруков не нашел ни одной причины для использования индукционного котла в котельной. Более того, он настоятельно советует ни при каких обстоятельствах не покупать индукционные котлы, когда есть качественные тэновые котлы, работающие стабильно и слаженно.

Возможно, надо прислушаться к совету эксперта.

Теги: индукционный котел, отопление, тепловода, электрический котел

Используемые источники:

• https://domikelectrica.ru/indukcionnye-ili-tenovye-kotly-otopleniya-dlya-chastnogo-doma/
• https://sovet-ingenera.com/otoplenie/kotly/induktsionnyy-kotel-otopleniya.html
• https://oventilyacii.ru/otoplenie/printsip-induktsionnogo-kotla.html
• https://eurosantehnik.ru/indukcionnoe-otoplenie-doma.html
