Химическая промывка котлов: описание доступных средств и правила исполнения

Своевременный технический осмотр и обслуживание котельного оборудования всегда будет способствовать его бесперебойной и стабильной работе.

Одним из важных комплексов обслуживающих работ является чистка и промывка котлов.

В этой статье подробно опишем все нюансы и аспекты выполнения этого вида работ.

Суть процедуры

Ни для кого не секрет, что при эксплуатации котельного оборудования на внутренних поверхностях оседают накипь и различного рода химические загрязнения. Это в свою очередь затрудняет работу котельной системы.</p>

Объем работ, который включает в себя чистку и удаление ненужных отложений, как раз и называется химической промывкой котла.

Стоит также отметить, что промывка является сравнительно недорогим способом очистки, который приводит к максимальной эффективности. (О промывке отопительного котла от накипи Вы можете почитать здесь).

Преимущества

Химическая промывка котлов способствует следующим позитивным моментам:

• снижает расход топливно-энергетических ресурсов на 10%;
• улучшает качество передачи тепла;
• существенно увеличивает период работы между положенными ремонтами;
• способствует повышению уровня экологической безопасности.

Такие улучшения еще раз подтверждают то, что промывка – это действительно эффективный и рациональный метод очистки системы котла.

Последовательность работ

Промывка котельного оборудования должна происходить в строго определенном порядке, основными этапами которого, являются следующие важные моменты:

• полная остановка работы котла и охлаждение;
• слив из системы технической жидкости;
• заполнение котлоагрегата химическим раствором с помощью специального устройства;
• циклическая циркуляция раствора в системе;
• слив отработанного средства;
• промывка котельного оборудования технической водой;
• утилизация всех отходов.

Возможно, Вас заинтересует статья о том, как очистить газовый котел.

Статья об особенностях чистки твердотопливных котлов читайте здесь.

Оборудование для очистки котельных систем

Как выше было сказано, весь процесс химической промывки осуществляется с помощью специального устройства, которое называется бустером.

Бустер состоит из следующих элементов:

• емкость, в которую производится заливка химического реагента;
• насос;
• электронагревательный прибор, который способствует повышению температуры реагента (горячий раствор эффективно разрушает все грязевые отложения).

Возможно, Вас также заинтересует статья о том, как промыть систему отопления в частном доме.

Интересную статью об особенностях промывки теплообменника газового котла читайте здесь.

Используемые материалы

Немаловажным аспектом промывки котлоагрегата является вопрос об использовании различных кислотных веществ.

Существуют следующие виды кислот, с помощью которых происходит чистка котлового оборудования:

1. Адипиновая кислота. Это вещество в определенной пропорции разводится с водой, и с помощью бустера непосредственно подается в котел. Углекислый газ при взаимодействии с загрязнениями и накипями, растворяет их, а затем превращает в осадок, который впоследствии вымывается под напором технической воды. Наиболее оптимальным вариантом использование раствора с адипиновой кислотой будет для химической промывки бытовых котлов для отопления.
2. Лимонная кислота. Этот вид кислотного вещества значительно упрощает чистку котлоагрегата, так как может добавляться непосредственно в реагент, который циркулирует в технической воде.
3. Сульфаминовая кислота. После циркуляции этого реагента в котельном оборудовании, необходимо тщательно промыть систему, а затем просушить. Этот вид кислоты эффективно очищает внутренние поверхности паровых котлов.
4. Соляная кислота. Концентрация раствора этого агрессивного вещества напрямую зависит от толщины загрязненных накипей. Если толщина отложений составляет 1мм, то соответственно, должен быть 1% раствор. В остальных случаях концентрация раствора не увеличивается, а промывка котлоагрегата осуществляется несколько раз. Оптимально соляная кислота подходит для чистки котлов утилизаторов.
5. Гель. Этот вид вещества не относится к кислотным средам, тем не менее, достаточно хорошо растворяет загрязненные вещества на нефтяной основе. Главным условием использования гелевого вещества является тщательная промывка котельного оборудования технической жидкостью.

Ознакомившись с характеристиками химических реагентов для чистки котла, можно сделать вывод: все виды используемых веществ являются агрессивными, поэтому необходимо соблюдать меры предосторожности при работе с ними.

Правила безопасности

При работе с веществами для химической промывки котлов необходимо соблюдать ряд следующих рекомендаций:

• при работе с подобным видом кислот необходимо быть одетым в защитные виды одежды, а также осуществлять все виды работ только в резиновых перчатках;
• никоим образом не разрешается самопроизвольное увеличение концентрации раствора;
• запрещается использование химических веществ, у которых вышел срок годности;
• в местах хранения агрессивных материалов должен соблюдаться стабильный температурный режим;
• абсолютно ограничить доступ детей к химическим реагентам.

В этой статье мы подробно ознакомили вас со всеми аспектами химической промывки котельного оборудования. Взяв их во внимание, вы без особого труда справитесь с химической чисткой котлов любой модификации.

Эксплуатируете промышленный или бытовой котёл?

Водоподготовки недостаточно и постоянно образуется накипь?

Не дожидайтесь, пока прогорят трубы или лопнет трубная доска…

Сделайте химическую промывку котла и будьте уверенны в своём оборудовании!

В этой статье описаны технологии, оборудование и процессы, которые мы используем, чтобы выполнить химическую промывку промышленных котлов качественно, по всем правилам

В каких случаях нужна химическая промывка котлов?

Химическая промывка применяется в следующих случаях:

1. Когда в котле есть накипь.
2. Когда нет возможности воспользоваться другими методами очистки.
3. Когда вы предпочитаете именно химический метод очистки оборудования.

Какие котлы можно промывать химическим способом?

Если говорить кратко, то химическим способом можно промывать любые типы котлов!

Однако давайте рассмотрим целесообразность применения химического метода очистки для котлов разных типов.

1. Водогрейные водотрубные котлы

Данные котлы выполняются в виде конструкций, состоящих из пакетов экранных и конвективных труб. Такие котлы широко выпускаются российским производителями: КВГ, КВГМ, ПТВМ, ЗИО, НР, Универсал и другие.

Химическая промывка — единственный способ очистки водогрейных котлов от накипи!

На рисунке: Водогрейный котел КВГ-6,5-150

Источник: www.gazinstitut.by/placats/catalog/boilers

2. Жаротрубные котлы

Жаротрубные котлы выполнены по принципу «труба в трубе». В настоящее время они получили широкое распространение, ввиду своей компактности и мощности. Жаротрубные котлы бывают как паровыми, так и водогрейными.

Химическая промывка — единственный способ очистки жаротрубных котлов от накипи!

Мы выполняем химическую чистку любых марок жаротрубных котлов: BOSH UL-S, Unical, Viessman, Buderus, ICI, IVAR, Booster, Ferolli, Babcock Wanson, De Dietrich…

На снимке: жаротрубный котел в разрезе

Источник:Гид по отоплению

3. Паровые барабанные котлы Е, ДЕ, ДКВР, КЕ

Данные котлы можно промыть химией, хотя это не всегда целесообразно технологически и экономически.

Наша практика показывает, что для этих котлов лучше воспользоваться механическим методом очистки.

На снимке: паровой котел ДКВР-4/13

Паровые котлы Е, ДЕ, КЕ и ДКВР лучше чистить механическим способом, однако, в ряде случаев, без химической промывки не обойтись!

Так, в 2018 году наши специалисты выполнили комбинированную очистку двух паровых котлов Е-10-24 в Воронежской области. Технология работ состояла из одного цикла химической промывки с последующей промывкой всех труб гидродинамическим методом. Выбор способов очистки был обусловлен наличием вязких отложений, толщиной до 1 см, в результате чего не удавалось очистить котёл механическим способом.

Основания для проведения химической промывки

1. Нормативно, промывка водогрейных водотрубных котлов должна производиться при загрязненности их поверхностей нагрева 800-1000 г/м² и более, или при увеличении гидравлического сопротивления котла в 1,5 раза по сравнению с гидравлическим сопротивлением чистого котла (согласно РД Интер РАО).

2. Жаротрубные котлы, производитель рекомендует промывать их в соответствии  с нормативами страны, в которой они эксплуатируется.

3. Промывка паровых барабанных котлов Е, ДЕ, КЕ и ДКВР производится при толщине накипи более 0,5 мм.

В любом случае, вскрывайте и осматривайте котёл хотя бы один раз в год!

В противном случае, есть риск перегрева труб котла и их прорыв.

Вот как выглядит течь жаротрубного котла, лопнувшего из-за толстого слоя накипи на трубной доске:

На снимке: течь жаротрубного котла ICI AX 300

Как определить толщину накипи в котлах?

1. Для определения степени загрязнённости труб водогрейных водотрубных котлов (ЗИО, НР, ПТВМ, КВГМ), делаются контрольные вырезки. Для этого вырезаются образцы труб длиной не менее 0,5 м.

На снимке: контрольная вырезка из водогрейного котла ПТВМ-50

Количество этих образцов должно быть достаточным (но не менее 5-6 шт.) для оценки фактической загрязненности поверхностей нагрева. В обязательном порядке вырезаются образцы из экранных труб в районе горелок, из верхнего ряда верхнего конвективного пакета и нижнего ряда нижнего конвективного пакета.

Эти участки оказываются наиболее температурно нагруженными, поэтому на них вероятно ускоренное образование накипи. Необходимость вырезки дополнительного количества образцов уточняется в каждом отдельном случае в зависимости от условий эксплуатации котла.

2. В жаротрубных котлах для этих целей вскрывается верхний люк или снимается, например, предохранительный клапан (если люка нет) и проводится осмотр дымогарных труб. В котлах большой мощности есть возможность попасть внутрь котла и провести визуальный осмотр. Если такой возможности нет, для этих целей используют видеоэндоскоп.

На снимке: осмотр дымогарных труб жаротрубного котла для определения количества накипи

3. Проще всего определить толщину накипи в паровых котлах. Для этого нужно всего лишь вскрыть верхний и нижний барабан и внимательно изучить конвективные трубы сверху и снизу.

Оборудование для химической промывки

Используемое нами оборудование для промывки котлов от накипи состоит из следующих элементов:

1. Химический насос;
2. Расширительный бак;
3. Кислото-щелочестойкие шланги;
4. Запорно-регулирующая арматура;
5. Контрольно-измерительные приборы;
6. Автоматика и система безопасности;
7. Дополнительное оборудование.

Оборудование разработано нами с таким расчётом, чтобы обеспечить прохождение моющего средства по всем поверхностям нагрева котла с достаточной скоростью — более 0,1 м/с. Такая скорость требуется для постоянного обновления раствора, во избежание падения pH и ухудшения качества промывки.

Наша компания производит сборку и комплектацию установок для химической промывки, поэтому вы можете заказать это оборудование прямо сейчас!

Подробнее о нём читайте на нашем сайте:

Оборудование для химической промывки котлов Вихрь.

На снимке: оборудование для химической промывки котлов Вихрь на объекте

Особую важность в этом списке представляют запорно-регулирующая арматура и система автоматики, поскольку они разработаны нашими специалистами и обеспечивают безопасность проведения кислотной промывки.

На снимке: система автоматики и безопасности оборудования для химической промывки Вихрь на объекте

Кроме того, в перечне дополнительного оборудования есть специальные «ноу-хау» нашей компании, позволяющие повысить качество и скорость выполнения работ.

Какой реагент выбрать для химической промывки котла?

Основными требованиями к реактиву для химической промывки являются:

1. Способность эффективно удалять накипь и соли жесткости (Са и Mg).
2. Низкая коррозионная активность.

Мы ставим под вопрос адекватность требования к реагенту —  растворять ржавчину и оксиды железа, поскольку считаем, что это может привести к утонению стенок котловых труб. Мы вынесем этот вопрос на обсуждение в нашем Блоге.

В нашем реагенте нет добавок, растворяющих металл котла!

Проведя исследования сотен образцов накипи, накопившихся у нас за 15 лет работы, мы приняли участие в разработке реагента для химической промывки котлов, который получил название — реагент для промывки котлов Кратол.

В состав реагента для химической промывки входят:

1. Сульфаминовая кислота.
2. Ингибитор коррозии.
3. Преобразователи.
4. Пеногасители.
5. ПАВ

Сульфаминовая кислота была выбрана в качестве основы благодаря своей прекрасной способности растворять накипь и отложения.

Специальные ингибиторы коррозии позволили получить рекордно низкую скорость коррозии для Стали 3 — 0,11 г*м²/час!

Благодаря этим преимуществам, мы используем средство Кратол для химической промывки котлов и гарантируем качество и безопасность выполнения работ!

Как определить количество реагента для промывки котла?

Определить количество реактива Кратол, которым мы проводим промывку котлов, очень просто.

Для этого нужно измерить толщину накипи в котле (смотри предыдущие пункты статьи), умножить эту цифру на площадь поверхности нагрева котла.

Полученный объём нужно разделить наполовину (поскольку плотность накипи составляет 500 кг/м³) и вы получите массу накипи в килограммах

Наши исследования показали, что для удаления 1 кг накипи требуется от 1 до 2 кг средства Кратол.

Перепроверить этот расчёт можно, используя данные о водяном объёме котла.

Если у вас остались вопросы, вы всегда можете обратиться к нам для расчёта количества реагента для промывки вашего котла!

Как правило, промывка ведётся 8-10%-ным раствором реагента Кратол. Это означает, что для промывки котла с водяным объёмом 1000 литров, нужно использовать 100 кг реагента.

Технология химической промывки котлов

Технология кислотной промывки представляет собой методы и инструменты, благодаря которым можно гарантированно получить качественный результат.

Под качественным результатом мы подразумеваем отсутствие накипи в котле после промывки!

Здесь мы приводим краткое описание технологии, более подробную информацию мы разместим чуть позже.

Программа химической промывки котла

Вы можете скачать нашу программу кислотной промывки по ссылке:

Программа химической промывки котла.

Если вам потребуются комментарии или разъяснения по программе, звоните нам в любое время: 8 (495) 726-96-98!

Сколько времени занимает химическая промывка промышленного котла?

Не существует единого показателя времени проводимой промывки! Накипь имеет различный химический состав, структуры, прочность и растворяется в реагенте с различной скоростью.

Как правило, процесс кислотной промывки котлов занимает от 4 до 16 часов, хотя бывают исключения в большую или меньшую сторону.

Контроль за ходом химической промывки

По каким критериям контролируется процесс химической промывки?

Как правило, основными параметрами для контроля являются:

1. Кислотность раствора (рН).
2. Температура.
3. Показатель электропроводимости.
4. Общая жесткость раствора.
5. Физические параметры при промывке (помутнение раствора, выделение СО₂).

Для измерения кислотности раствора (рН) мы используем индикаторную бумагу (для грубой оценки кислотности) и электронный рН-метр (для более точной оценки). Замеры проводятся один раз в пятнадцать минут, что гарантирует своевременное отслеживание динамики изменения кислотности раствора.

Логика изменения кислотности следующая: по мере реакции раствора с накипью, кислотность раствора уменьшается. Таким образом, если начальная кислотность промывочного раствора составляет 0,7-1 единиц, то к концу химической промывки — 4-5 единиц. Это означает, что содержащаяся в растворе кислота прореагировала с накипью. Когда кислотность раствора не меняется в течении долгого времени (полчаса — час), можно говорить о том, что весь объем кислоты прореагировал.

На снимке: средства для измерения кислотности раствора

Измерение кислотности во время химической промывки необходимо, поскольку позволяет контролировать эффективность реакции и, при достижении нейтральной среды, проводить новый цикл промывки.

Во время промывки, также, контролируется цветность и мутность воды. Пробы забираются до начала промывки, в самом начале промывки, перед окончанием и после промывки котла водой (осветлением).

На снимке: пробы промывочного раствора

Какова периодичность химической промывки котлов?

Периодичность химической промывки котлов зависит от качества исходной воды, имеющейся системы водоподготовки (ХВО) и компетентности обслуживающего персонала.

При соблюдении показателей качества питательной воды интервал между промывками может быть 2-3 года.

В случае подмеса сырой воды в котёл, желательно проводить ежегодную химическую чистку!

В любом случае, ежегодно нужно осматривать внутренние поверхности нагрева котлов и оценивать количество образующейся накипи.

Как утилизировать реагент после промывки котла?

Отработанный реагент подлежит утилизации с нормативными параметрами, установленными РД.

Допускается утилизация отработанного раствора в промышленную канализацию при достижении значения рН 6,5-8,5 и температуре не выше 50С!

Однако заранее уточняйте этот вопрос, поскольку на некоторых предприятиях этого нельзя сделать по ряду причин.

Как оценить результат кислотной промывки?

Результат кислотной промывки можно оценить по фактическому состоянию внутренних поверхностей нагрева котла, после промывки.

Мы используем для этих целей фото, видеоаппаратуру, видеоэндоскопы, благодаря которым существует возможность «заглянуть внутрь» котла.

Примеры выполненных работ по химической промывке котлов

Давайте рассмотрим некоторые результаты, полученные нами недавно:

1. Результат химической промывки парового котла ICI CALDAIE GX3000 в апреле 2019г:

До промывки:

После промывки:

2. Результат химической промывки парового котла Е-10-24, выполненного в Воронежской области, в декабре 2018 года. Состав накипи — преимущественно ионы кальция (Са).

Результат промывки жаротрубного котла BOSH UL-S 10000 в г. Рязань в апреле 2018 года.

Любая техника нуждается в обслуживании, и газовые котлы не исключение. Многие владельцы домов годами и даже десятилетиями не вспоминают о необходимости промывки теплообменника, но рано или поздно этим приходится заниматься. Регулярное обслуживание не только продлевает срок эксплуатации оборудования, но и экономит деньги его владельца. По каким признакам определяют, что нужна промывка котлов? Как правильно выполнить ее своими руками?

Зачем нужна регулярная чистка газового котла

Большую часть года в отопительной системе постоянно циркулирует вода. Со временем на деталях оборудования оседает налет из солей, извести, примесей, попадающих в теплоноситель. Чем жестче вода, тем больше минеральных отложений появляется на элементах системы. Они остаются в теплообменнике для газового котла, что негативно сказывается на его работе.

Отопительное оборудование в доме

Принцип работы отопительной техники основан на том, что теплоноситель нагревается, проходя по изогнутым каналам змеевика. Чтобы поднять температуру жидкости, используются специальные пластины. Благодаря этим дополнительным элементам сам змеевик и вода, попадающая в него, прогреваются более равномерно. В собранном виде система внешне похожа на автомобильный радиатор.

Эффективность работы оборудования во многом зависит от теплопроводности материалов, из которых оно собрано. Обычно используют медь или сплавы с этим металлом. Любые наросты, отложения на внутренних поверхностях трубок змеевика приводят к снижению теплопроводности и ухудшению работы системы.

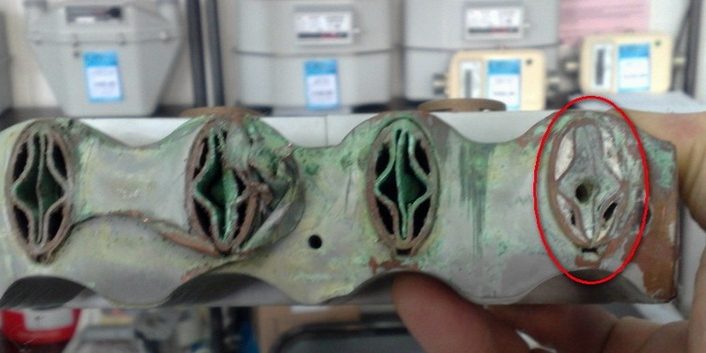

Отложения в теплообменнике для котла

Профилактические меры – это выгодно

Если оборудование своевременно не чистить, могут возникнуть проблемы:

1. Теплообменник газового котла постоянно перегревается и быстрее выходит из строя. Его можно заменить, однако такой ремонт обходится очень дорого. К этой сумме следует также добавить неудобства и расходы на отопление дома в период, когда чинят оборудование. Обычно включают электрические обогреватели, и это существенно увеличивает стоимость ремонта.
2. Известковый налет сильно затрудняет прохождение теплоносителя по системе. Чем больше накипи, тем выше нагрузка на циркуляционный насос. Оборудованию приходится постоянно работать в авральном режиме, что ведет к естественному износу запчастей и негативно сказывается на сроке его эксплуатации.
3. Забитый теплообменник котла работает менее эффективно. На его нагрев требуется больше энергии. Соответственно, увеличивается расход газа (в среднем на 10-15%). Это значит, что владелец будет переплачивать за отопление, а дом будет хуже прогреваться. Несложные подсчеты показывают, что за сезон выйдет сумма, близкая к той, которую платят по счетам за целый месяц.

Аппарат для промывки теплообменников своими руками

Как часто чистят теплообменник в газовом котле

Частота чистки теплообменника зависит в первую очередь от вида теплоносителя и особенностей конструкции самого агрегата. Реже всего приходится обслуживать одноконтурные котлы в системах отопления, в которых в качестве теплоносителя используется очищенная вода. Чтобы поддерживать их в нормальном состоянии, достаточно проводить профилактическое обслуживание раз в 4 года.

Если в системе циркулирует неочищенная вода, то промывать котел следует 1 раз в 2-3 года. Если вода жесткая, то режим чистки – раз в 2 года. Вторичный теплообменник двухконтурного котла нужно промывать с той же частотой, т.к. через него поступает нефильтрованная водопроводная вода с примесями.

Чаще всего обслуживания требует оборудование в системах отопления, где в качестве теплоносителя используют антифриз. Его следует промывать не реже 1 раза в 2 года. Кроме того, приходится контролировать срок годности антифриза, своевременно его заменять. В противном случае эффективность работы системы будет снижаться, а расходы на отопление – расти.

Во время чистки теплообменников обращают внимание на внешний вид котлов, форсунок и при необходимости проводят ремонтные работы. Также следует контролировать состояние дымоходов, вовремя очищать их от сажи. Эти несложные мероприятия продлевают срок эксплуатации отопительного оборудования, предотвращают поломки.

Антифриз для систем отопления

Обращаться к мастерам или делать самому

Профессиональная чистка котлов отопления – дорогое удовольствие. В зависимости от состояния оборудования и особенностей его эксплуатации суммы могут составить от нескольких десятков до сотен долларов. К тому же мастера редко приезжают в ближайшие часы, иногда их приходится ждать несколько дней. Это неудобно.

Расходы на профессиональную чистку с помощью специальной станции для промывки теплообменников окупаются: детали вымываются изнутри до блеска, и оборудование работает намного лучше. Но при желании всегда можно сэкономить и все то же самое сделать самостоятельно. Результат будет не хуже, а вкладывать придется только собственное время и силы.

Профессиональное устройство для промывки теплообменников

Способы чистки теплообменника газового котла

Существует два основных вида промывки теплообменника газового котла – с разборкой агрегата и без нее. Чтобы разобрать оборудование, понадобятся инструменты. Какие конкретно – это зависит от конструкции отопительной техники. В некоторых случаях снять теплообменник вообще невозможно, но можно получить к нему доступ, сняв часть деталей.

Разборка отопительного котла

Перед началом работ следует подготовить оборудование:

1. Отключите котел от всех источников питания, слейте воду из системы и расширительного бака. Для слива теплоносителя должна быть предусмотрена специальная арматура. Если этого нет, то придется отключать подачу воды на дом, а потом сливать ее из системы в заранее подготовленные тазы и ведра.
2. Когда в системе не останется воды, можно приступать к разборке оборудования. Сначала снимают переднюю часть корпуса, чтобы получить доступ к нагревателям. Если котел двухконтурный, то ближе расположен нагреватель второго контура, основной – дальше. Чтобы его снять, нужно разобрать камеру сгорания.
3. Детали конструкции обычно загрязнены. Снаружи их желательно промыть специальными составами, удаляющими сажу и нагар. Если таких средств нет, можно взять традиционную бытовую химию, которую применяют для мытья печей, – гели, чистящие пасты и т.п. Ими нужно пользоваться только в крайних случаях, поскольку даже самая агрессивная бытовая химия не способна отмыть нагар так же качественно, как специализированная, а вот повредить материалы – может.
4. Изнутри элементы агрегата можно промывать крепким водным раствором лимонной кислоты. Она не разъедает металл, но хорошо удаляет налет, известковые отложения. Чаще всего накипи много. Справиться с ней полумерами не удается. В этом случае потребуется оборудование для промывки теплообменников газовых котлов. Можно своими руками изготовить простую установку с циркуляционным насосом.

Сажа и нагар на деталях нагревателя

Есть три основных способа очистки котлов: ручная, гидродинамическая, химическая промывка котлов. Ниже рассмотрим их подробнее.

Промывка теплообменника

Вариант #1: самостоятельная ручная чистка

Ручной называют очистку котлов без применения специальных механизмов. Потребуются только простые инструменты, которые есть практически в любом доме. Котел нужно частично разобрать, чтобы получить доступ к теплообменнику и снять его. Далее следует решить, как лучше снять грязь – механически или с помощью химических растворов.

Если решено удалять налет механическим способом, следует запастись скребком, щеткой и пылесосом, чтобы удалить мелкие частички отложений. Если запланирована химическая промывка котлов от накипи, то можно использовать раствор лимонной кислоты, а еще лучше купить специализированное средство.

Хорошо себя зарекомендовали торговые марки MasterBoiler и СВОД ТВН Professional. Они выпускаются в разных формах. Есть жидкости, которые не требуют особой подготовки перед использованием, и порошки. При применении следует внимательно читать инструкцию. Некоторые составы пенятся, и к этому нужно быть готовым.

Чем промыть газовый котел от накипи? Для удаления карбонатно-кальциевых отложений подходят практически все составы, а с железно-окисными справляются лишь отдельные препараты. При покупке средства важно убедиться, что оно предназначено именно для тех видов отложений, которые характерны для конкретного котла. Из популярных препаратов, удаляющих железно-окисный налет, можно посоветовать СВОД ТВН Экстра.

СВОД ТВН Professional

Совет. При разборке и очистке котла старайтесь быть предельно аккуратными, чтобы не повредить детали. Устанавливая их на место после манипуляций, проверяйте герметичность каждого соединения.

Чистый теплообменник

Вариант #2: химическая промывка

Для промывки котлов нередко используют бустеры. Это специальные установки, которые закачивают жидкость в каналы теплообменника. Можно изготовить бустер для промывки теплообменников своими руками, подключив циркуляционный насос так, чтобы он прогонял кислотный раствор, промывая оборудование изнутри.

На качественную промывку может потребоваться до 10 часов, если каналы сильно загрязнены, однако обычно времени уходит гораздо меньше. Показатели чистоты: налет карбоната и железа полностью исчезает, а внутренние поверхности каналов блестят. Для нейтрализации остатков кислотных препаратов используют специальные составы, их заливают в бустер для промывки теплообменников в конце процедуры.

Бустер для химической промывки

Вариант #3: гидродинамическая очистка

Гидродинамическая промывка котлов и теплообменников напоминает химическую, поскольку для нее также используются насосы и кислотные растворы. Главное отличие заключается в том, что жидкость перекачивается под высоким давлением. Иногда в качестве чистящих средств используют препараты с абразивами.

Поскольку отложения разрушаются под воздействием гидроударов, сама процедура довольно опасна. Если давление будет выше допустимого, трубы могут быть повреждены, а их ремонт обойдется в серьезную сумму. Лучше не рисковать и доверить эту работу профессионалам.

Состояние теплообменника до и после очистки

Чистка от копоти и сажи своими руками

Сажа и копоть затрудняют работу отопительного оборудования. Есть модели, которые в таких случаях автоматически отключаются. Если же этого не происходит, то продукты горения могут поступать в помещение. Вредные газы способны отравить жильцов дома, поэтому важно вовремя чистить котлы, чтобы не допускать подобных ситуаций.

Средство для промывки теплообменников

Порядок работ:

• Подготовьте инструменты: щетки, отвертки, рожковые ключи (чаще всего подходят ключи на 8-17), иглу, ершик, ветошь. Если одновременно планируется полная очистка каналов, потребуется также средство для промывки теплообменника газового котла.

• Перекройте газ, снимите переднюю стенку котла, отсоедините провода, электрод розжига, трубку горелки. Во время чистки желательно сразу заменить прокладку пилотной горелки

• Далее следует достать горелку, завихрители. Их и поверхность теплообменника чистят щетками – мягкими и по металлу. Изнутри каналы продувают с помощью пылесоса.

• Горелку очищать удобно ершиком и иголкой меньшего размера, чем диаметр отверстия горелки.

Схема конструкции котла

Совет. Не пытайтесь расширить отверстие горелки более толстой иглой. Его будет проще чистить в следующий раз, однако работа отопительного оборудования может ухудшиться.

Бустер, изготовленный своими руками

• Когда чистка и промывка теплообменников газовых котлов своими руками закончена, оборудование собирают в обратном порядке. Сначала устанавливают на место горелку, форсунку, трубку, подсоединяют электрод розжига и т.д.

• Собранный котел тестируют. Его включают и проверяют герметичность подключения трубок и горелок. Если оборудование работает нормально, его можно запускать в эксплуатацию. Если же есть какие-то сбои, то котел нужно будет снова разобрать и загерметизировать соединения.

Замена теплообменника в газовом котле своими руками

Видеоматериалы в помощь начинающему мастеру

Как промыть теплообменник двухконтурного котла

Чем почистить теплообменник двухконтурного котла

Видеоурок: разборка и чистка газового котла своими руками

Мнение экспертаСергей ПермяковИнженер систем отопленияВнимание! Если нет уверенности, что вы самостоятельно справитесь с промывкой теплообменника газового котла лимонной кислотой или специальным средством, обратитесь к специалистам.Главная / Паровые котлы

Для чего промывать паровой котел

Промышленные котлы (ТП, ПК, БКЗ, ДКВР, ЦКТИ) в процессе эксплуатации подвержены образованию накипи на своих внутренних частях, таких как трубы, барабан, нагревательные поверхности. Данные солевые отложения влияют на качество работы парового оборудования, приводят к увеличению расходования топливных ресурсов и уменьшению срока эксплуатации тепловой установки из-за износа.

В паровых котлах, работающих в энергетическом комплексе, часто происходят солевые заносы змеевиков, а качество пара плохое, поэтому снижается эффективность работы пароперегревателя.

Чтобы избежать этих негативных явлений и обеспечить надлежащий теплообмен и проводится чистка внутренних частей котла от накипи, которые напрямую взаимодействуют с паром и водой.

Комплект котла с горелочным устройством и автоматикой

Причины загрязнения

Что же такое накипь? Твёрдые солевые отложения на основе кальция, не растворяющиеся в воде называются накипью.

Основная причина образования таких отложений является использование неподходящей воды, отличающейся повышенной жёсткостью.

Это явление обычное и прогнозируемое – в результате воздействия высокой температуры происходит химическая реакция и вода, циркулируя по системе теплоснабжения оставляет после себя такие следы. Отложению разнообразной по химическому составу и структуре накипи подвержены не только трубы, но и внутренние поверхности котла.

Преимущественно это провоцируется следующими факторами:

• меняющийся состав нагревающегося теплоносителя и последующее формирование твёрдых веществ;
• отложение на внутренних частях котла разных суспензий, растворённых в воде;
• металлическая коррозия элементов и формирование плотных коррозийных отложений;

Помимо вышеуказанных факторов образование отложений провоцируют следующие причины:

• качество воды, подаваемой в котёл;
• рабочей температуры и нагрузки на тепловую установку;
• конструкции котла;
• режима работы.

Что же следует принять в таком случае? Лучше всего это очищать и готовить воду, но процедура эта весьма затратная и не простая. Но существует более простое и удобное решение, которое неизбежно, так как от накипи никуда не деться в производственном процессе.

Это решение – промывка паровых котлов от разных отложений химическим способом.

Химическую промывку считают лучшим по эффективности и удобству способом очистки парового котла.

Химическая очистка

Химический способ очистки подразумевает максимальное растворение накипи или же её размягчение с отслоением от металлических элементов котла и последующее удаление мощной водяной струёй. Практически эти способы используются совместно.

Процесс промывки специалистом

Сначала применяются химические растворы, преобразующие накипь в растворимые соединения и вызывающие их разрушение и отслоение. После этого отложения, которые остались, но потеряли свою целостность, удаляются при помощи сопел под большим рабочим давлением на его наконечнике до 1000 Бар. Наиболее распространёнными реагентами, применяемыми при химической очистке, являются минеральные и органические кислоты, щёлочи, комплексоны или соединения, изготовленные из указанных веществ. Исходя из выбранного реагента методы химической очистки разделяются на типа: кислотные, комплексонные, щелочные.

Чаще остальных элементов в осадке встречаются кальцит, красный железняк, медь и кварц. После выяснения химического состава необходимо узнать толщину отложений, так как в зависимости от их толщины будет выбираться время действия реагентов. Зависимость толщины отложений и времени действия чистящих веществ приводятся в специальных таблицах.

Порядок проведения промывки парового котла

Химическая промывка выполняется в несколько этапов:

1. Очистка механическим способом. Удаляется окалина, органическая грязь. Способ эффективен для мощных и больших агрегатов, так как есть возможность попасть внутрь котла.
2. Водяная промывка. После механической чистки требуется промывание внутренней части котла водой. Данный этап не имеет эффективности без проведения механического способа.
3. Щелочная промывка. Необходимость этого этапа зависит от того, какая вода использовалась в системе. Жировые отложения могут быть качественно удалены со стенок котла при помощи воздействия щелочных реагентов. Поэтому зачастую данный способ применяют в конечной стадии при невысокой степени загрязнения. Химические щелочные реагенты, включающие кальций, калий, натрий успешно удаляют органические соединения. Подбор веществ выполняется при помощи специальных таблиц.
4. Кислотное травление. После очистки частей котла от органических веществ приступают к применению кислотных соединений. Как правило, такие соединения базируются на большом содержании соляной кислоты. Кислотное травление – это химический процесс, описываемый рядом реакций. Понимание процесса распада накипи помогает избежать регулярного образования отложений: • распад соединений кальция и магния: • распад соединений железа: Кислотная промывка может длиться до 10 дней, в зависимости от степени загрязнения. Помимо соляной кислоты могут применяться серная и лимонная кислоты.
5. Нейтрализация. На этом этапе удаляются оставшиеся части коррозии и добавляются дополнительные химические вещества, содержащие фосфаты и сульфаты.
6. Визуальное обследование. После удаления очищающей жидкости проводится обследование на предмет воздействия кислоты на металлические поверхности. В любом случае кислота наносит ущерб металлу, как бы хорошо она не расправлялась с отложениями. Металлические поверхности теряют определённые слои после воздействия кислоты и это является причиной уменьшения срока работы оборудования.

Выполнение химической промывки необходимо планировать и проводить согласно утверждённому графику. После процедуры важно обследовать металлические поверхности. Помимо плановых промывок оборудования проводится предпусковая химическая промывка котла после его монтажа, которая необходима для очищения металла парового, водного и подпиточного трактов перед запуском в работу.

Химическая промывка котла «на ходу»

Очистка котла от накипи в процессе его работы основывается на очистке подпиточной воды и добавлении определённого количества реагентов, которые в процессе циркуляции воды постепенно приводят к удалению отложений.

При использовании промывки «на ходу» применяются не такие сильные кислоты, как при обычной. Это, как правило, хелаты и органические полимеры.

Но такой вид очистки, несмотря на то, что котёл остаётся в рабочем состоянии, чреват длительными сроками проведения – до нескольких месяцев. Средства очистки периодически добавляются в подпиточную воду. Дозировка зависит от результатов анализа используемой воды.

Но стоит отметить, что учитывая термическое разложение хелатов и органических полимеров, данные реагенты можно применять в паровых котлах с рабочим давлением не выше 50 бар.

Вывод Чтобы обеспечить эффективную работу парового котла, предотвращения образования ржавчины, стабильной и безаварийной работы следует проводить периодическую промывку. Промывка содержит в себе несколько важных этапов.

При сильной загрязнённости может потребоваться выполнение всех этапов. Выбрать нужные процедуры можно только после обследования котла на загрязнение: плотности накипи, химический анализ отложений, деформаций труб, степени водоподготовки.

Котел работает исправно пока он чистый. Но в процессе работы обязательно появляются загрязнения, нарушающие работу, для удаления которых необходима химическая промывка котла. Без реактивов и оборудования не обойтись. Сверху на теплообменнике образуется нагар, но это пол беды, его легко удалить механически при очередном обслуживании. Но внутри теплообменника образуются накипь и отложения. Только промывка котла химией удалит все это.

Что происходит, когда котел загрязняется

Для нормальной работы котла важна скорость теплообмена между пламенем и теплоносителем (чаще водой). Если появится препятствие в виде нагара сверху на теплообменнике, и в виде накипи внутри него, то соответственно и больше энергии будет улетать в трубу, а не предаваться благому делу нагрева жилища. Также накипь внутри тонких трубок уменьшает просвет, тормозит движение жидкости.

Общий диагноз для котла при этом выглядит не слишком уверенно, — «хуже греет». Но потери от этого не уменьшаются и теплей в доме не становится.

Когда приходит пора делать химическую промывку теплообменника

Дело в том, что точных сроков для химической очистки внутренностей котла не существует, есть лишь общие рекомендации:

•  для системы с водой делать промывку раз в 3 года;
• для антифриза — раз в 2 года;

Но зачастую и не промываемые агрегаты по 5 — 20 лет работают сносно и ни на что особо не жалуются. Но только лишь тогда, когда в системе вода и не было серьезного водообмена.

Если же имелись течи и постоянно шла подпитка, то пострадали не только радиаторы от отложений, но и в первую очередь котел. Поэтому нужно реалистически ответить для конкретного отопления дома, — «А не пора ли промыть котел?».

Не рекомендуемый метод промывки самостоятельно

Все знают, что Кока-Кола (от компании Coca-Cola) очищает накипь, отложения. (если не доверяете, можете провести эксперимент и налить напиток куда-нибудь на отложения, например, в унитаз). Но более дешево и эффективней борется с накипью лимонная кислота в большой концентрации. Та самая, которая продается в пакетиках в кулинарном магазине, и в которой все отмачивают ТЭНы от электроводонагревателей.

То же самое домашнее умельцы могут провернуть и с внутренностью теплообменника. Бачок, замкнутый на котел с обеих сторон, насос на ручном включении периодически, и «по идее» лимонная кислота за сутки съест всю внутреннюю накипь в системе котла на всех его закоулочках.

Промывка с помощью бустера

У специалистов имеется специальное оборудование для промывки котлов в частных домах с помощью химических реагентов. Устройство называется бустер, действует аналогично тому что описано выше.

Бустер состоит из:

• бака с запасом реагента;
• насоса, который гоняет эту жидкость по котлу и через этот бак;
• подогревающего тена, который необходим чтобы ускорить процесс, ведь при нагреве химические реакции могут ускоряться значительно.

Остается пригласить специалиста с таким устройством для очистки котла химией.

Как происходит очистка котла

• Котел отключается от системы и подключается к бустеру двумя патрубками, «вход» и «выход».
• Бустер и котел, объединенные в маленькую систему, заливаются реагентом, удаляется воздух (бустер выше котла).
• Устройство включается в работу. Обычно для высокоэффективных реагентов достаточно нескольких часов.
• Жидкость сливается с этой системы в специальные емкости и обязательно отправляется на утилизацию.
• В систему заливается промывочный реагент, уничтожающий кислоту. Система с бустером еще раз промывается водой.
• После отключения бустера, рекомендуется дополнительно подачей из шланга прогнать через теплообменник воду, чтобы удалить все остатки химии, так как они могут быть агрессивными к системе отопления.

Промытый теплообменник вновь подключается к системе отопления.

Чем обычно промывают теплообменник котла

На бытовом уровне для химической промывки котла чаще используют концентрированную лимонную кислоту, которая не слишком опасна и агрессивна. Но реакции идут долго (сутки), гарантий о полных успехах никто не дает.

Специалисты с бустерами пользуются обычно более сложными промывочными составами. Некоторые из них могут быть опасными, требуется серьезная техника безопасности при промывке котла химическими растворами.

• Вещество с адипиновой кислотой.
• Реагент на основе сульфаминоваой кислоты. Эффективный очиститель, но требуется промывка и осторожность.
• Соляная кислота — об охране труда, и охране окружающей среды, вероятно напоминать излишне.

При химической промывке котлов обязательно наличие спецодежды, очков, резиновых перчаток.

Куда обращаться для химической очистки котельного оборудования

В любой местности отыщутся умельцы со своим ноу-хау, которые за недорого возьмутся очистить любой котел от всего чего угодно. Но здесь рекомендуется все же обратиться в сервисный центр, осуществляющий гарантийное (техническое) обслуживание данного котла. Правда, скорее всего, эта процедура покажется владельцам не дешевой. Но многое здесь определяют вопросы безопасности и экологии, за решение которых и придется платить кровные, труднозаработанные…

Используемые источники:

• https://teplo.guru/kotly/himicheskaya-promyivka.html
• https://inev.ru/sposoby-ochistki/khimicheskaya-promyvka-kotlov-ot-nakipi
• https://vteple.info/kotly/promyvka-kotlov
• https://kotle.ru/parovye-kotly/promyvka-parovogo-kotla
• http://teplodom1.ru/kotly/429-kak-promyt-kotel-himiej-primenjaemye-veshhestva-i-sposoby-rabot.html
