Группа безопасности в системе отопления – это контрольно-измерительный узел, предназначенный для удаления воздушных масс и автоматического предотвращения аварийных ситуаций, связанных с повышением давления в системе отопления до критических значений. Используется группа безопасности исключительно в закрытых системах отопления. В СО открытого типа с естественной циркуляцией теплоносителя она попросту не нужна: воздух отводится через расположенный в верхней точке системы расширительный бак, а давление даже при самых экстремальных условиях не способно приблизится к отметке хотя бы 1 бар.
Средняя стоимость готового к установке узла – 1 100-3 000 руб., при желании, его можно собрать и самостоятельно, купив все составляющие по отдельности.
Что входит в группу безопасности системы отопления

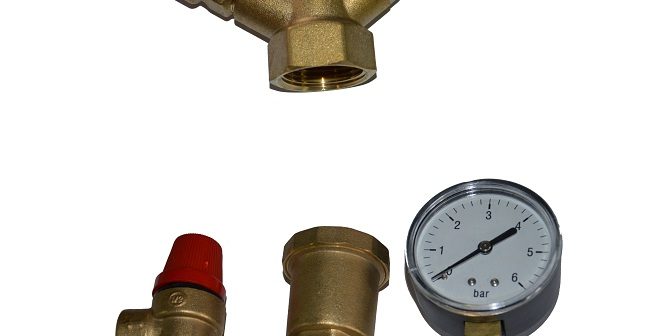

Группа безопасности состоит из трех элементов, соединенных коллектором (техническим элементом, разбивающим поток на несколько параллельных веток).
Автоматический воздухоотводчик
Автоматический воздушный клапан предназначен для сброса воздушных масс из системы отопления. Более ранняя его альтернатива – ручные краны Маевского на радиаторах. Воздух, находящийся в трубах и радиаторах системы отопления, замедляет прогрев и скорость циркуляции теплоносителя, снижает КПД, а при нагреве свыше 90°C серьезно повышает давление, что может привести к повреждению и разгерметизации системы отопления.
Воздух может появится даже при грамотной и тщательной эксплуатации СО. Наиболее частые причины:
- изначальное заполнение системы отопления теплоносителем с допуском воздуха;
- выделение пузырьков воздуха при нагреве воды, используемой в качестве теплоносителя, свыше 90°C;
- неправильное использование крана подпитки;
- износ элементов и узлов системы отопления, что нарушает ее герметичность.
Автоматический воздухоотводчик не требует настройки или вмешательства человека. Как только в системе образуется воздух, он попадает в канал воздухоотводчика. Находящийся в этом цилиндрическом канале поплавок опускается, опуская запирающий шток: клапан открывается и стравливает из канала весь воздух.
Манометр
Назначение манометра – отображение точного давления внутри системы отопления для контроля показателей. Как правило, в качестве единиц измерения используются бары. Настроив определенный уровень давления, взглянув на манометр можно удостовериться, что система работает исправно, все узлы полностью герметичны, а другие элементы группы безопасности выполняют свои функции.
Предохранительный сбросной клапан
Предохранительный клапан обеспечивает автоматический сброс воздуха, пара или теплоносителя при достижении критической отметки, тем самым освобождая в системе место для дальнейшего расширения теплоносителя. Повышение давления в системе отопления может быть вызвано не только образованием воздуха (с которым справляется воздухоотводчик), но и расширением самого теплоносителя при сильном нагреве, что может привести к повреждению и протечке.
Если радиаторы и трубы обычно без проблем выдерживают давление в 7-9 бар, то наиболее уязвимым элементом системы отопления является теплообменник котла, часто рассчитанный на 3, а то и на 2 бара.
Именно по максимально допустимому рабочему давлению и подбирается предохранительный клапан: существуют рассчитанные на конкретное давление модели и модели с регулируемым значением, которое устанавливается при монтаже и настройке. Наиболее распространенным и лучшим в соотношении цена-качество является пружинный механизм, именно он и используется практически во всех вариантах групп безопасности.
Принцип работы пружинного предохранительного клапана заключается в балансе давления внутри системы и прижимной силы пружины клапана:
- изнутри на затвор клапана оказывает давление теплоноситель;
- с другой стороны золотник прижат штоком, на который давит пружина, тем самым удерживая клапан в закрытом положении;
- как только давление в системе превышает критическое значение, оно перевешивает прижимную силу пружины и клапан приоткрывается, стравливая излишки воздуха, пара или теплоносителя;
- как только давление падает ниже критической отметки, силы пружины достаточно, чтобы перевести клапан в исходное закрытое положение.
Алгоритм срабатывания
Кратко подытожим принцип действия всей группы. С самого начала ввода в эксплуатацию работает автоматический воздухоотводчик, выводя из системы весь воздух. Однако при перегреве и достижении критических отметок давления он бессилен. Во избежание аварийной ситуации срабатывает предохранительный клапан, стравливая излишки теплоносителя, тем самым снижая давление в системе.
Для контроля работы системы в состав группы безопасности входит манометр, который показывает давление в моменте: пониженное давление свидетельствует о разгерметизации, неисправности расширительного бака или крана подпитки; повышенное – о расширении теплоносителя или чрезмерном выделении пара вследствие перегрева.
Как выбрать группу безопасности для системы отопления частного дома
Выбрать подходящую модель не сложно, смотреть нужно на:
- Максимально допустимую мощность системы (кВт), на которую рассчитан узел. Обычно это 44, 50 или 55 кВт. Если система имеет меньшую мощность – отлично, если же большую – необходимо искать более прочный вариант.
- Давление срабатывания предохранительного клапана. Как правило, в готовые узлы устанавливают клапаны с фиксированным значением – 1,5 бар, 3 бар, 4 или 6 бар. Давление срабатывания должно соответствовать максимально допустимому рабочему давлению наиболее уязвимого элемента систем отопления – обычно это стальной теплообменник котла, рассчитанный на 2 или 3 бар. Предохранительные клапаны на 2 бар, несмотря на достаточный спрос, в продаже найти трудно, выход из ситуации – собрать узел своими руками, купив предохранительный клапан и прочие элементы по отдельности (об этом смотрите далее).
- Рабочая температура – это допустимая температура теплоносителя, практически у всех современных моделей она в пределах -10°С – 110°C, чего более, чем достаточно.
- Совместимость с теплоносителем – если вместо воды в качестве теплоносителя используется антифриз.
- Диаметр резьбового соединения – оно может быть диаметром 1″, 1/2″ или 1,4″. Можно подобрать и несоответствующий по диаметру резьбы узел, но тогда придется позаботиться о подборе переходника, что не всегда просто.
Важно обратить внимание и на материал изготовления, оцинкованная сталь или нержавейка – хороший, но не лучший вариант. Более дорогими, но более прочными, износостойкими и еще более устойчивыми к коррозии являются изделия из латуни. Материал изготовления не всегда указывается в характеристиках, кроме того, коллектор может быть изготовлен из стали, а остальные элементы – из латуни. Отличить латунь можно по характерному однотонному, матовому цвету (бронзово-золотистому или серебристому, в зависимости от сплава).
Как выбрать комнатный термостат и экономить до 30% в месяц на отоплении
Лучшие известные производители и модели: характеристики и цены
TIM JH-1024-1,5
Одна из самых недорогих, но проверенных моделей. Несмотря на небольшую стоимость имеет латунный коллектор. Максимальная мощность СО – 50 кВт, порог срабатывания предохранительного клапана – 1,5 бар, диаметр подключения – 1″ BP. Страна-производитель – Китай.
Цена: 990-1200 руб.
VALTEC VT.460.0
Одна из лучших готовых групп безопасности для котла и системы отопления известного итальянского производителя VALTEC. Узел полностью из никелированной латуни, имеет дополнительный резьбовой выход для присоединения расширительного бака. Отличается высокой надежностью и качеством всех соединений и технических элементов. Допустимая мощность СО – до 44 кВт, порог срабатывания – 3 бар, диаметр присоединения к сети – 1 B.
Стоимость: 1 650-1 800 руб.
Watts KSG 30
Группа безопасности еще одной известной немецкой фирмы с производством в Италии. На рынке представлен целый модельный ряд, где существуют модели, рассчитанные на мощность до 100 и даже до 200 кВт. Корпус коллектора изготовлен из оцинкованной стали, что, учитывая стоимость, является недостатком. Однако технические элементы – латунные, имеется термоизоляционный кожух. Максимальная мощность СО – 50 кВт, давление срабатывания – 3 бар, диаметр присоединения – 1″ (внутренняя резьба).
Стоимость: 2 600-3 400 руб.
Caleffi 302631
Очередная надежная и качественная (по материалам и сборке) модель итальянского производства, полностью из латуни, с теплоизоляционным кожухом из полистирола в комплекте. Максимальная мощность СО – 50 кВт, давление срабатывания – 3 бар, диаметр резьбового соединения – 1″ ВР.
Стоимость: 4 500-4 750 руб.
Цены: итоговая таблица
| Производитель и модель | Максимальная мощность СО, кВт | Давление срабатывания, бар | Диаметр резьбы, дюйм | Цена, руб. |
| TIM JH-1024-1,5 | 50 | 1,5 | 1″ BP | 990-1 200 |
| VALTEC VT.460.0 | 44 | 3 | 1″ BP | 1 650-1 800 |
| Watts KSG 30 | 50 | 3 | 1″ BP | 2 600-3 400 |
| Caleffi 302631 | 50 | 3 | 1″ BP | 4 500-4 750 |
Куда ставится группа безопасности
Группа безопасности ставится на подающей линии котла отопления, как можно ближе к котлоагрегату, но выше его уровня. Между котлом и группой безопасности запрещается устанавливать любую запорную арматуру, фильтры и прочие элементы, сужающие трубопровод. Группа безопасности должна быть установлена строго в вертикальной плоскости, чтобы воздухоотводчик и предохранительный клапан были в вертикальном положении, в горизонтальной плоскости узел можно поворачивать как угодно.
Обратите внимание, что при наличии соответствующего выходного патрубка, расширительный бак рекомендуется подключать именно через него. Если это не сделано, выходной патрубок для расширительного бака необходимо заглушить пробкой.
Подключение к системе отопления
Весь процесс подключения группы безопасности к системе отопления заключается в резьбовом присоединении к за ранее отведенному для нее вертикальному патрубку (диаметр резьбы патрубка = диаметру резьбы группы безопасности) и в проверке работоспособности ее модулей. Пример монтажа группы безопасности указан на схеме ниже.
После герметичного соединения, нужно проверить работу воздухоотводчика, принудительно открыв его: повернув ручку клапана (верхний колпачек) до щелчка. Оставляем воздухоотводчик открытым. На период заполнения системы теплоносителем, автоматический воздухоотводчик лучше закрыть. На сбросной клапан необходимо надеть сливную трубку, ведущую либо на пол (в подготовленную емкость), либо в канализацию. В первом случае будут видны последствия аварии, при сливе в канализацию о произошедшем можно и не узнать.
Как правильно собрать узел своими руками
Правильно скомпонированная группа безопасности должна быть в форме тризубца, чтобы воздухоотводчик находился посередине, непосредственно над патрубком под группу безопасности. Так воздух в него будет поступать гарантированно, без каких-либо препятствий.
Самодельная группа безопасности включает в себя такие элементы:
- манометр, автоматический воздухоотводчик и предохранительный клапан;
- 2 стальных или латунных угольника под 90° с внешней и внутренней резьбой (диаметр подбирается под диаметр резьбы модулей и крестовины);
- 1 стальная или латунная крестовина;
- 1 муфта/ниппель для соединения узла готового узла с тройником системы отопления;
- пакля или силикон для уплотнения соединений (ФУМ-лента не рекомендуется, поскольку деформируется при температурах свыше 70-80°C).
Соединяем элементы в соответствии с фото ниже, подключаем к системе отопления и проверяем работоспособность.
Техобслуживание
- Желательно каждые 2-3 месяца проверять состояние всех модулей группы безопасности.
- Каждые 6 месяцев, для предотвращения протечек и загрязнения, необходимо прочищать предохранительный клапан. Для этого его необходимо открыть, повернув колпачок клапана в направлении стрелки.
- После 5-7 срабатываний, предохранительный клапан рекомендуется заменить в виду износа пружины, что может привести к протечке и срабатыванию при более низких значения давления в системе.
Человекфизическинеможетвсевремяоставатьсявкотельнойдляконтроляисправностилинииобогрева, температурныхпоказателейиуровнядавленияотопительногоприбора. Главнымипомощникамивэтомвопросеслужатдополнительныеустройства, автоматическиотслеживающиефункционированиесистемы.
Мы расскажем, какие устройства включает группабезопасностинаотопление, как они действуют, каким образом защищают систему. С учетом наших советов вы сможете без проблем подобрать необходимые компоненты. В статье описаны правила сборки и подключения этого важного звена, отвечающего за безаварийность работы.
Устройство блока безопасности
Главные основания для сбоя в работе котельной системы закрытого типа – повышенное давление или чрезмерное заполнение трубопровода теплоносителем, т. е. водой. Теплообменник котла — первый прибор, реагирующий на такие отклонения, поэтому он и выходит из строя.
Почему может произойти авария?
Чтобы не допустить подобных сбоев в системе обогрева, используется блок безопасности. С его помощью достигается необходимое давление теплового носителя в котле, трубопроводе и батареях.
В момент преизбыточной величины давления производится сбрасывание излишков разогретого теплового носителя. Возникающие аварийные ситуации, такие как перегрев водонагревательного котла, — приводят к возрастанию давления в магистрали. Этот процесс становится следствием превышения температурной нормы теплового носителя.
При разогреве жидкость имеет свойство расширяться, на что отопительная система закрытого типа не рассчитана — в качестве дополнительного резерва в ее контур включают расширительный бачок. Однако его объем тоже ограничен.
Любая система отопления находится под давлением. Для малоэтажных строений корректно установленные приборы, обеспечивающие теплоносителем, при прохождении нагревающего и охлаждающего циклов создают давление в 1-2 бара
Последствием увеличенного давления становится выход из строя элементов котла или разрыв магистрали. Чтобы контролировать давление и при наступлении потенциально опасной ситуации отрегулировать его до оптимального значения понадобится монтируемая группа безопасности.
Конструктивно устройство сформировано из следующих модулей: автоматический воздухоотводчик, манометр и предохранительный клапан. Все эти приборы вмонтированы в стальной оцинкованный корпус с резьбовыми разъемами, с теплоизоляцией или без нее.
Автоматический отводчик воздуха
В большинстве случаев автоматический воздушный клапан для системы безопасности изготавливается из латуни.
Пузырьки воздуха в отопительной системе появляются из-за таких факторов:
- первоначальное заполнение отопительной магистрали жидкостью;
- монтаж некачественных или износ резиновых уплотнений;
- засор коррозийным налетом внутри трубопровода;
- подпитка водой;
- некорректное произведение монтажа или введение в эксплуатацию системы отопления и др.
Вода, поступающая в контур отопления, содержит много кислорода, который посредством нагревания начинает расширяться, образуя воздушные пробки. За счет их формирования повышается давление, а скорость циркуляции теплоносителя замедляется.
Автоматический тип воздухоотводчика имеет специальную конструкцию воздушной камеры: частицы грязи не могут попасть внутрь, а за счет большого объема воздушной камеры устраняется проблема блокировки воздухоотводного канала
Чтобы этого не случалось, целесообразно устанавливать автоматический прибор по сбросу воздуха, отличающийся удобством при эксплуатации — он не нуждается в регулировке с участием человека.
Принцип действия приспособления полностью зависит от особенностей конструкции. Автоматическое устройство состоит из канала и клапана. Второй элемент отвечает за отвод излишков воздуха. Если в трубопроводе нет лишнего давления, поплавок располагается в поднятом состоянии, а игольчатый клапан в позиции «закрыто».
В момент формирования воздушной пробки, поплавок будет опускаться, а коромысло откроет клапан – так происходит выпуск воздуха из системы. После удаления лишнего поплавок вернется в свою начальную позицию и клапан снова будет закрыт.
Манометр – точный показатель давления
Функционирование манометра рассчитано на измерение давления в системе отопления. Этот прибор создан для оперативного получения, проверки и корректировки допустимой степени показателей. Основная его характеристика – определение точных данных.
На втором месте находится такое качество, как надежность. Некоторым важен и размер циферблата для удобства просмотра показаний. Каждый стрелочный механизм имеет свою неточность в измерении. Эта погрешность разбросана следующим образом: на краях шкалы она имеет максимальное значение, в центре – минимальное.
На манометре есть две стрелки: красного и черного цвета. Первая указывает на реальные данные, вторая устанавливается на отметку, критическую для системы
Для каждого механизма отопления в сопроводительной документации прописан максимально допустимый уровень давления, который он способен выдержать. В качестве измерительных единиц в манометрах применяются бары или атмосферы. Однако широкое распространение получил первый вариант измерения.
Бары имеют промежуточное значение и максимально приближены к физической и технической атмосферам:
- 1 bar = 10,197 м водного столба или 0,1 Мпа
- Техническая атмосфера (1 ат) = 10 м водного столба
- Физическая атмосфера (1 атм) = 10,33 м водного столба
Показатель в 1,5 атмосферы – это стандартные значения давления в трубопроводах независимых систем обогрева. Поэтому для автономной котельной будет достаточно манометра с максимумом (конец шкалы) в 4 атмосферы.
Максимальное давление, на которое рассчитаны манометры – 10 атмосфер. Также на рынке представлены приборы на 8, 6 и 4 атмосферы
Особенности предохранительного клапана
В отопительной системе предохранительный клапан играет важную роль. Это защитное устройство, предназначенное для теплогенераторов. Главная функция – устранение нагрузок (перепадов) при возникновении внеплановых ситуаций. Наиболее актуальна эта проблема для систем отопления парового типа.
Однако возникнуть повышенное давление может и по причине таких неполадок:
- Из-за сбоя в работе автоматики объем теплоносителя может превысить допустимую норму.
- Стремительное повышение показателей температуры в контуре.
Также этому приспособлению свойственно регулировать поток теплоносителя в линии обогрева. Это штампованная конструкция, состоящая из латунного корпуса, оснащенного двумя деталями – мембраной и стальной пружиной. Как правило, в момент срабатывания предохранителя для нормализации работы отопления необходимо устранить около 100 г разогретой жидкости.
Предохранительный клапан из латуни может выдерживать температурный режим теплового носителя до 120 °C. Шток и спиралевидная пружина в этом устройстве сделаны из нержавейки
За счет гибкости первого элемента устанавливается необходимый коэффициент давления, воздействующего на мембрану. Следовательно, мембранная перегородка осуществляет перекрытие прохода наружу. Посредством изменения степени сжатия пружины в предохранительном затворе выполняется регулирование функций защитного механизма в отопительной системе.
Настраивать защитный механизм необходимо таким образом, чтобы максимально возможный показатель давления был больше рабочего на 15 %. Процесс регулировки клапана осуществляется каждый год накануне отопительного периода.
Дееспособность прибора проверяется его принудительным открытием. Делать это стоит с определенной периодичностью, чтобы механизм сброса не засорился от различных отложений, находясь в нерабочем положении.
При проверке работоспособности предохранительного клапана принудительный выброс теплового носителя выполняется при помощи специальной ручки. На корпусе прибора стрелкой указывается направление выхода горячего воздуха
С особенностями действия и установки предохранительного клапана для бойлера ознакомит следующая статья, в которой детально разобрано устройство и приведены монтажные схемы.
Принцип работы блока безопасности
Группа безопасности работает по предельно простой схеме, где каждый из модулей отвечает за выдержку норм определенных показателей в частной котельной:
- За счет удобного манометра пользователь может контролировать показания давления в момент заполнения магистрали теплоносителем, а также при функционировании котла.
- Защитный клапан предохраняет теплогенератор от критических перепадов давления.
- Основной функционал воздухоотводчика основан на автоматическом спуске воздуха, попадающего в трубопровод при его первоначальном наполнении или в процессе работы.
Все модули безопасности представлены единым звеном и укомплектованы с помощью специального корпуса — коллектора.
При условии, что в схеме котельной используется расширительный бачок открытого типа, монтаж группы безопасности не имеет смысла — давление в трубопроводе равно атмосферному, а избытки воздуха покидают систему через емкость бака.
Вне зависимости от вида используемого котла (твердотопливный, газовый, дизельный) – защитный блок считается основным противоаварийным элементом закрытой системы отопления, которой свойственно работать с избыточным давлением
Правила подбора оборудования
Для каждой модели защитного блока в сопроводительной документации прописаны параметры, на которые он рассчитан.
Основные критерии, оказывающие влияние на выбор устройства:
- теплотехнические характеристики котла, на которую рассчитан агрегат, кВт;
- максимальный температурный режим теплоносителя, °C;
- номинальное давление;
- совместимость с теплоносителем — вода, пар или антифриз;
- диаметр соединительной резьбы — при несовпадении достаточно будет приобрести переходники нужного диаметра.
Правильный подбор мощности блока безопасности обеспечивает надежную защиту котла от любых сбоев в работе контура отопления.
Рейтинг популярных моделей
Среди производственных компаний, занимающихся разработкой предохранительной арматуры, можно выделить такие популярные фирмы: Watts и Valtec. Производитель Watts славится довольно обширным ассортиментным рядом приборов для отопительной системы, в числе которых важное место занимает блок безопасности.
Серия KSG имеет различные устройства резьбового корпуса, отличающиеся своими размерами (от стандартных до компактных) и материалом изготовления:
- чугун;
- сталь;
- латунь.
Дополнительно некоторые модели идут в комплекте с теплоизоляционными кожухами. Для агрегатов из линейки KSG характерно оснащение сбросным клапаном, рассчитанным на критическое давление в 3 бара. Монтаж в отопительную магистраль производится посредством разъема диаметром 1 дюйм с внутренней резьбой.
Модельный ряд KSG фирмы Watts, предназначенный для функционирования в схеме котельной с теплогенераторами, мощностью 50-200 кВт
Компания Valtec не уступает по качеству своей продукции предыдущему бренду. Фирмой представлены линейки приборов для котлов и расширительных бачков — серия VT 460 и VT 495 соответственно.
Модельный ряд VT 460 рассчитан на функционирование с бытовыми отопительными агрегатами мощностью до 44 кВт, при максимальном давлении в 3 бара. Однако цены на готовые приборы далеко не дешевые, поэтому целесообразным можно назвать решение самостоятельной сборки такого блока.
Фирма Valtec разрабатывает защитные блоки, предназначенные для любых видов теплогенераторов. Характерной особенностью серии VT 460 является упаковка модулей группы безопасности в корпус из латуни компактных размеров
Собираем блок безопасности самостоятельно
В изготовлении блока безопасности не должно возникнуть трудностей.
Для начала процесса потребуется подготовить следующие модули и инструменты:
- сбросной клапан;
- манометр;
- воздухоотводчик;
- гаечный ключ;
- газовые ключи;
- два угольника с резьбовым соединением наружного и внутреннего типа;
- штуцер;
- крестовина;
- переходники;
- герметик;
- сантехнический лен для герметизации и уплотнения соединений.
Первоначально угольники необходимо ввинтить в крестовину. Для плотной стыковки льняные пряди накручиваются на резьбу по ходу часовой стрелки, при этом распределение уплотнителя по поверхности должно быть одинаковым.
Стоимость самостоятельно изготовленного блока безопасности для системы отопления приблизительно в два раза меньше предлагаемых на рынке аналогов
Сверху нитей наносится тонкий слой герметика. Далее с помощью гаечного ключа вкручивают угольники в крестовину перпендикулярно один другому.
Теперь необходимо установить манометр, предохранительный клапан и воздухоотводчик. Если у деталей разный диаметр применяются соответствующие переходники. После окончательной сборки всех модулей работу механизма необходимо проверить под давлением — устройство не должно подтекать, а все детали находиться в рабочем состоянии.
Подключение в отопительную систему
В первую очередь необходимо правильно определить место монтажа группы безопасности.
Здесь есть определенные требования, которые необходимо соблюдать:
- это должен быть горизонтальный участок трубопровода рядом с теплогенератором;
- на подающей линии после котла;
- в некоторых котлах предусмотрена установка блока безопасности непосредственно на сам агрегат, для этого сверху теплогенератора есть специальный разъем;
- расстояние от отопительного прибора до защитного блока не должно превышать 1,5 метра, меньше можно;
- для трубы, идущей вертикально вверх от котла, к примеру, на следующий этаж, необходимо обустроить разветвление. Это делается с помощью уголка таким образом, чтобы группа безопасности могла расположиться в горизонтальной плоскости и агрегаты смотрели «головами вверх»;
- для очень мощного котла может понадобиться обустройство еще одного защитного узла.
Очень важное правило, подлежащее выполнению – запорная арматура между группой безопасности и котлом не монтируется. Целесообразна будет установка защитного блока до первого запорного крана, расположенного на линии.
Чтобы не получить травму при проверке или при срабатывании предохранительного клапана в присутствии человека, необходимо подключить к устройству дренажную трубку и вывести ее в канализацию
Стоит своевременно проверить работоспособность предохранительного клапана. Эта процедура выполняется при помощи следующего метода — после установки открыть колпачок в направлении, указанном стрелкой на приборе.
После осуществления монтажа защитного устройства, необходимо проверить корректность работы всех модулей. Для начала эксплуатации воздухоотводчика потребуется открутить верхний колпачок и спустить воздух. Теперь крышку возвращают в начальное положение, однако устройство должно остаться приоткрытым.
Выводы и полезное видео по теме
Видео #1. Как своими руками собрать группу безопасности для отопления:
Видео #2. Правила установки защитного модуля:
Видео #3. Подключение узла безопасности к полипропиленовой подающей трубе:
Многие уверены, что защитный узел относится к рядовым устройствам и его установка не является обязательной. Однако халатное отношение к этому вопросу не сможет защитить тепловой агрегат и саму отопительную систему от разрыва в результате резкого скачка давления, что в закрытом контуре довольно частое явление.
Пишите, пожалуйста, комментарии, задавайте вопросы, публикуйте фото по теме статьи в находящемся ниже блоке. Расскажите, как вы оборудовали отопительный контур группой безопасности. делитесь полезной информацией, которая может пригодиться посетителям сайта.
Закрытые отопительные сети частных домов изолированы от контакта с атмосферой, поэтому нуждаются в защите от аварийных скачков давления. Данную функцию выполняет группа безопасности котла, предохраняющая от разрушения тепловой агрегат и трубопроводы напорной системы отопления. Из нашего материала вы узнаете, из чего состоит этот важный элемент схемы, как его правильно установить и подключить своими руками.
Устройство группы и принцип работы
Как правило, элемент заводского изготовления продается в сборе и включает в себя 4 детали:
- горизонтальный коллектор из латуни (реже – из нержавейки либо окрашенного «черного» металла) с четырьмя внутренними резьбами размером ½” (DN 15) и ¾” (DN 20);
- манометр, рассчитанный на давление до 6 Бар;
- автоматический воздухоотводчик;
- сбросной предохранительный клапан.
Манометр, воздухосбрасыватель и клапан вкручены в малые резьбы коллектора (½”), большая (¾”) предназначена для подключения группы безопасности к системе отопления.
Важный нюанс. Автоматический воздушный клапан всегда стоит напротив входного патрубка или близко к нему. Цель подобной установки – облегчить выпуск воздуха из тепловой сети, обеспечив ему кратчайший прямой путь.
Принцип работы группы предельно прост: каждая деталь выполняет отдельную функцию безопасности:
- Манометр помогает домовладельцу контролировать давление при закачке теплоносителя и в процессе эксплуатации котла.
- Предохранительный клапан обеспечивает безопасную работу системы отопления, а главное, защищает теплогенератор от взрыва вследствие повышения давления сверх нормы.
- Назначение воздухоотводчика явствует из названия. Он автоматически удаляет воздух, попадающий в тепловую магистраль при заполнении либо во время работы.
- Коллектор объединяет детали в один элемент.
Независимо от типа применяемого котла – твердотопливного, газового или дизельного — группа безопасности для отопления всегда ставится в закрытую систему, функционирующую с избыточным давлением. Если в схеме применен расширительный бак открытого типа, то установка нашего элемента теряет смысл: воздух уходит наружу через емкость, а напор в трубах равен атмосферному давлению.
Правила установки
Котельное оборудование – наиболее дорогостоящая часть отопительной сети и ее слабое место. Судите сами: большинство агрегатов рассчитано на работу при напоре не выше 3 Бар, в то время как максимальный порог пластиковых труб – 10 Бар, чугунных радиаторов – 7 Бар. Это первая причина, почему устройство безопасности всегда располагается на подающем трубопроводе рядом отопителем, предохраняя последний от разрушения в случае аварийного скачка давления.
Для справки. Существуют дешевые модели теплогенераторов на твердом топливе, сделанные из тонкого металла. Чтобы их стенки не лопались по швам, клапан должен срабатывать при 1.5—2 Бар в системе.
Поскольку котел вырабатывает тепло, температура воды в его рубашке наиболее высокая. Именно здесь в первую очередь образуется пар при аварийном перегреве. Чтобы быстро отводить расширяющуюся пароводяную смесь наружу, оба выпускных клапана нужно ставить рядом с теплогенератором, как изображено выше на схеме подключения.
Дадим несколько рекомендаций, как правильно установить и подключить группу безопасности к котлу:
- Место установки – подающий трубопровод на выходе отопительного агрегата.
- Максимальное расстояние от источника тепла до устройства безопасности – 50 см.
- На участке трубы, соединяющем теплогенератор с элементом, не допускается устанавливать краны либо тройники с ответвлением к мембранному расширительному баку. На данном отрезке магистрали не должно быть ничего.
- Указанный участок трубопровода делается из металла. Полипропилен, металлопластик и сшитый полиэтилен от воздействия пара может деформироваться.
- Положение воздухоотводчика – строго вертикальное.
- К предохранительному клапану подключите гибкий шланг, чей конец направьте в прозрачную пластиковую бутылку либо прямо на пол.
Установка крана перед ГБ оправдана в единственном случае: вы купили дешевое некачественное изделие, клапаны протекают, не работают и так далее. Чтобы не опорожнять для замены все трубопроводы с радиаторами, временно поставьте вентиль, но снимите со штока рукоятку — бабочку.
Совет. Не опускайте трубку от клапана твердотопливного котла в канализацию. Если предохранитель сработает в ваше отсутствие и вернется в нормальный режим, то следов не останется. Другое дело – пятна на полу или вода в бутылке, свидетельствующая об аварийной ситуации (перегреве).
Котельные агрегаты, сжигающие дрова и уголь, нередко оснащаются специальным штуцером для монтажа группы клапанов с манометром, о чем будет сказано в документации изделия. При подобном раскладе искать отдельное место установки не понадобится. Больше информации о монтаже блока безопасности смотрите на видео:
Монтаж самодельной автоматики
Качественные изделия известных производителей достаточно дороги. Например, стоимость группы безопасности для котлов итальянского бренда Icma составляет 40—43 у. е. Если купить комплектующие того же производителя и собрать предохранительную автоматику самостоятельно, то цена выйдет существенно ниже:
- клапан предохранительный – 6 у. е.;
- манометр – 10 у. е.;
- воздухоотводчик автоматический – 5 у. е.;
- крестовина латунная DN 15 в качестве коллектора – 2.2 у. е.
Итого сумма за группу безопасности, собранную своими руками, — 23.2 у. е., выгода очевидна.
При выборе комплектующих обязательно учтите советы нашего эксперта, основанные на многолетней практике:
- Не гонитесь за абсолютной дешевизной при покупке предохранительных клапанов. Китайские изделия начинают протекать после первого срабатывания либо не сбрасывают давление вовсе.
- Манометры «родом» из Поднебесной зачастую врут. Если при заполнении системы теплоносителем прибор занизит показания, то после нагрева напор в сети подскочит до критического и случится авария.
Сборка самодельного блока - Подбирайте предохранительный клапан по рабочему давлению котла, указанному в техническом паспорте.
- Не покупайте воздухоотводчик углового типа, только прямого. Первый создает повышенное сопротивление выходящему воздуху.
- Крестовина должна быть сделана из качественной толстостенной латуни. При выборе сравните вес дешевой и дорогой детали на ладони и ощутите разницу.
Для справки. Подавляющее большинство газовых и дровяных теплогенераторов работает с максимальным давлением воды 3 Бар. Исключение – цилиндрические отопители длительного горения Stropuva (max — 2 Bar) и вовсе дешевые котлы с тонкими стенками (max — 1.5 Bar).
Смонтировать самодельную группу безопасности довольно просто. В верхний вывод крестовины вкрутите воздухосбрасыватель, а на боковые установите манометр и предохранительный клапан в любом порядке. Готовый элемент врежьте в магистраль рядом с котлом согласно схеме (смотри в предыдущем разделе).
Если вы желаете максимально обезопасить твердотопливный отопительный агрегат, обратите внимание на клапаны теплового сброса. Они работают в паре с основной группой и в случае перегрева сбрасывают теплоноситель из водяной рубашки котла, запуская внутрь холодную воду из водопровода. Разновидности изделий и схемы подключения описываются в нашей более ранней публикации.
Защита водонагревателя
Бойлеры косвенного нагрева и электрические аппараты накопительного типа, приготавливающие воду на хозяйственные нужды, тоже требуют защиты. В данном случае опасность представляют скачки давления в водопроводе и расширение жидкости в баке от подогрева. Чтобы резервуар не дал течь, на подаче воды устанавливается группа безопасности бойлера, состоящая из таких деталей:
- латунный корпус;
- клапан обратный, не позволяющий стекать воде из емкости назад в трубу;
- клапан предохранительный, сбрасывающий излишки давления;
- кран шаровой, чтобы закрывать линию ГВС.
Кроме того, бойлеры косвенного нагрева оснащаются автоматическим воздухоотводчиком, монтируемым в верхней части бака, и стрелочным измерителем температуры. Манометр ставится на агрегат опционально.
Заключение
Покупать и ставить группу безопасности для закрытой схемы отопления нужно не всегда. Подавляющее большинство настенных газовых котлов оборудовано данной автоматикой с завода, что отражено в инструкции по эксплуатации изделия. В то же время некоторые производители дровяных теплогенераторов поставляют эти детали в комплекте со своими изделиями, хотя монтировать их придется отдельно.
Отопительная система это не только комфорт и тепло в доме, но и большая ответственность. Если произойдет внештатная ситуация, система должна это пережить, не нанеся большой урон ни помещению, ни здоровью людей.
Для это устанавливаются разнообразные защиты. Одна из важнейших это группа безопасности отопления для частного дома, её так же именуют «блок безопасности».
При перегреве системы отопления, без этого блока может произойти паровой взрыв, последствия которого будут очень плачевными.
Как устроен блок безопасности?
Схема группы безопасности для отопления включает в себя следующие части: Манометр. Благодаря которому можно следить за давлением в системе.
Предохранительный клапан. Защитный клапан, открывается при достижении порога внутреннего давления системы отопления и позволяет выйти части теплоносителя, что предотвращает взрыв.
Автоматически воздухоотводчик. Небольшой сосуд в котором скапливается воздух и автоматически выводится из системы.
Благодаря этим элементам обеспечивается длительна бесперебойная работа. Давайте подробно разберёмся как работает каждый из элементов. «>»>»>»>»>»>»>»>»>
Манометр
Очевидная функция манометра это показывать давление. Но в каждой системе разное «нормальное». Оно зависит от давления на котором работает котёл, и манометр следует подбирать исходя из этого показателя.
Предохранительный клапан
Это по сути крышка, которую срывает при достижении порогового давления.
И также существует множество вариантов под различное давление. В частных домах обычно устанавливают котлы с рабочим давлением 3 атмосферы.
Обычно с излишками теплоносителя справляется расширительный бак. Для этого устанавливается группа безопасности для отопления с расширительным баком. Но если по каким-то причинам расширительный бак не сработал, то срабатывает клапан.
Чтобы излишки теплоносителя не выливались на пол, к клапану присоединяется отводящая трубка, соединённая с канализацией.
Стоит сказать что не все теплоносители можно сливать в канализацию, например антифриз может повредить канализационные трубы. «>»>»>»>»>»>»>»>»>
Воздухоотводчик
Его функция это сбрасывать воздух из труб. Воздухоотводчик оснащён сосудом с поплавком.
Если в сосуде скапливается достаточно воздуха, то он открывает клапан и сбрасывает излишки воздуха. Также при перегреве часть пара сбрасывается через него.
Из-за конструкционных особенностей воздухоотводчика весь блок безопасности устанавливают сверху котла. Это необходимо чтобы воздух скапливался именно в нём и при выпускании воздуха не допускалось выпускание теплоносителя.
Гидрострелка для отопления — что это такое, принцип работы и особенности применения устройства (110 фото и видео)
Теплоаккумулятор для отопления — описание системы и особенности ее применения в частном доме (120 фото)Где монтируется блок безопасности?
Установить группу безопасности в закрытую систему отопления, можно на любом элементе отопительной системы.
Обязательным же является котел, это самый опасный участок системы отопления и если вам не безразлична ваша безопасность и ваших близких, то блок безопасности является обязательным к установке.
Конечно это не касается котлов с предустановленными системами защиты. Проблемы могу возникнуть на твёрдотопливном котле. «>»>»>»>»>»>»>»>»>
Установка
Установить группу безопасности для отопления своими руками, не составит большого труда.
- Насосы, повышающие давление — обзор моделей 2019 года рекомендации по выбору параметров для системы отопления (105 фото)
- Насосы для опрессовки отопления — ручные и автоматические модели для современных систем отопления (90 фото и видео)
- Ремонт циркуляционного насоса — основные виды неисправностей, разборка, ремонт и сборка насоса в системе отопления (видео + фото)
При наличии инструмента с ней сможет справиться практический любой. Монтируется либо на штуцер который выходит из котла, либо врезается в систему труб на выходе из тепло генератора.
Есть несколько правил для установки:
- Вертикальное положение
- Точка установки, должна быть выше котла.
- Манометр должен быть легко доступен, чтобы можно было увидеть его показания, при обыденном посещении котельной.
- При напольной модели котла, блок безопасности врезается в подающею трубу, на расстоянии 1.5 метра от котла.
Итог
Группа безопасности, это крайне важный элемент системы отопления и не стоит им пренебрегать. Тем более что цена на группу безопасности для отопления не вызовет у вас проблем. «>»>»>»>»>»>»>»>»>
Фото отопления
- https://gradusplus.com/kotly/obustrojstvo-kotelnoj/gruppa-bezopasnosti-dlya-sistemy-otopleniya/
- https://sovet-ingenera.com/otoplenie/kotelnaya/gruppa-bezopasnosti-na-otoplenie.html
- https://otivent.com/ustanovka-gruppy-bezopasnosti-kotla-v-zakrytuyu-sistemu-otopleniya
- https://otopleniehouse.ru/gruppa-bezopasnosti-dlya-otopleniya/
