Печи и котлы, работающие на отработанном масле, давно заняли достойное место среди отопительных приборов. Отработка — дешевый, а иногда и бесплатный вид топлива, часто ее используют для этой цели в автосервисах и гаражах. Многие мастера при выборе конструкции задаются вопросом: можно ли переделать бензиновую паяльную лампу в горелку на отработке?

Можно ли заставить паяльную лампу работать на отработке?

Принцип действия обычной паяльной лампы заключается в воспламенении паров бензина, выталкиваемого под действием сжатого воздуха наружу. Этот эффект достигается за счет нагнетания воздуха в топливный бак горелки.

Что произойдет, если залить в паяльную лампу отработанное масло?

Само по себе масло, даже под давлением, испаряется плохо — его нужно нагревать. Из-за плохого распыления пламя будет неравномерным, и разжечь горелку будет сложно. Горит масло с образованием большого количества нагара и копоти, поэтому жиклер быстро закоксуется, уменьшится его сечение, и лампа выйдет из строя. Увеличение сечения жиклера тоже не даст ожидаемого эффекта — масло будет распыляться крупными каплями, что не позволит получить равномерное пламя факела.

Кроме того, отработанное масло часто содержит примеси: солярку, бензин, антифризы и даже воду, что может привести к вспышкам внутри лампы. Для использования отработки в качестве топлива для паяльной лампы придется устраивать систему фильтрации, что еще больше усложнит задачу.

Учитывая все сложности, использовать бензиновую паяльную лампу как горелку на отработке сложно и небезопасно. Поэтому необходимо доработать или полностью изменить ее конструкцию.

В данной статье рассказывается о видах печей, работающих на дровах, и о том, как их сделать самостоятельно. О преимуществах и особенностях конструкции кирпичной печи с водяным контуром, читайте тут: https://gidpopechkam.ru/pechki/kirpichnaya-vodyanym-konturom.html

Как изготовить горелку на отработке самостоятельно

Горелка Бабингтона — альтернатива паяльной лампе

Изначально горелка Бабингтона была запатентована для работы на дизельном топливе. Позже, внеся незначительные изменения в конструкцию, мастера своими руками изменили конструкцию и приспособили горелку для сжигания отработанных машинных и пищевых масел. Степень загрязненности масла при этом особого значения не имеет, так как топливные каналы агрегата лишены узких мест, склонных к засорам.

В отличие от паяльной лампы, где топливно-воздушная смесь распыляется под давлением через форсунки, в горелке Бабингтона масло нагнетается из резервуара с помощью маломощного насоса и стекает тонкой пленкой по наклонной или сферической поверхности, а масляно-воздушная смесь образуется в результате продувания тонкой струи сжатого воздуха сквозь эту пленку.

Эффект распыления наглядно представлен в видео:

• Горелка Бабингтона состоит из нескольких функциональных блоков:
• Топливный — резервуар, насос и трубы для подачи топлива.
• Воздушный, он состоит из компрессора и воздушной трубки.
• Полусфера с отверстием малого диаметра, где происходит смешивание воздушной струи с маслом.
• Сопло, направляющее факел пламени в нужном направлении.

Стандартную конструкцию можно доработать своими руками, повысив ее эффективность. Для этого топливный бак оснащают нагревателем, подогревающим масло до начала работы горелки, что позволяет повысить его текучесть. Кроме того, топливный канал, выполненный из металлической трубки, можно обмотать вокруг сопла — таким образом масло будет нагреваться во время работы горелки.

Сопло горелки направляют в котел, где происходит нагрев топливной камеры и водяной рубашки. Также можно использовать устройство для плавки и нагрева металлов.

Достоинства горелки Бабингтона, сделанной своими руками:

• широкий выбор топлива — отработанные машинные масла, смазки любой вязкости, дизельное топливо, мазут, любые растительные масла, в том числе отходы пищевых производств;
• наличие примесей в топливе;
• простота конструкции — ее можно сделать своими руками.

Недостатки:

• сложность настройки горелки, особенно часто проявляющаяся при смене вида топлива;
• запах и грязь — горелку нельзя устанавливать в жилых помещениях, требуется устройство котельной;
• использование горелки связано с открытым пламенем, поэтому необходимо соблюдать противопожарные меры.

Горелка Бабингтона своими руками

Собрать горелку своими руками можно из простых комплектующих, для этого потребуются:

• • Полый шар или полусфера с такой толщиной стенок, чтобы можно было просверлить отверстие диаметром не более 0,3 мм.Можно использовать любые металлические предметы похожей конфигурации, например, латунную дверную ручку сферической формы, гайки с заглушками. Главное условие — возможность надежного крепления воздуховода.

• Металлическая трубка для подачи сжатого воздуха от компрессора, диаметр — 10-15 мм.
• Компрессор, например, от холодильника, с рабочим давлением 2 атм, максимальным — 4 атм.
• Топливный бак со встроенным ТЭНом на 0,5-1 кВт из металла, не подверженного коррозии.
• Топливный отстойник и трубу для слива излишков масла обратно в бак.
• Медная трубка, диаметр — 10 мм, толщина стенки — 1-1,5 мм для топливного канала.
• Маслонасос от автомобиля или мотоцикла с электродвигателем, чтобы привести насос в действие. Насос желательно оснастить на входе фильтром с крупной сеткой.
• Сопло — сгон длиной 200-400 мм с внешней резьбой в 2 дюйма.
• Крестовина для двухдюймовой металлической трубы с внутренней резьбой.
• Сгон с резьбой на 1 дюйм и переходник 2/1 дюйм для слива излишка топлива в отстойник.
• Переходники и фитинги для подсоединения топливного тракта, воздуховода и сопла.

Подготовка узлов горелки к сборке

1. 1. Основная и самая ответственная задача — сделать отверстие заданного диаметра в сферической форсунке. От его размера зависит мощность горелки. Например, котел тепловой мощностью 10-15 кВт требует горящего факела, получаемого при работе горелки с одним отверстием диаметром 0,2-0,25 мм.Для получения большей мощности не нужно расширять отверстие — это приведет к получению более крупных капель. Лучше сделать 2-4 отверстия диаметром 0,1-0,3 мм с расстоянием между ними 8-10 мм, иначе факелы будут взаимно гаситься.Расход топлива можно рассчитать так: через одно отверстие 0,25 мм распыляется 2 литра отработки в час.

Видео о том, как можно сделать отверстия малого диаметра в металлической полусфере:

1. 1. Бак делают из коррозионно-стойкого металла. В него встраивают ТЭН с терморегулятором, установленным на отключение ТЭНа при температуре 70 градусов Цельсия.
   2. Из того же материала необходимо сделать отстойник топлива, оснащенный трубой с переливом. По этой трубе масло из отстойника будет стекать обратно в бак. Для слива грязи из отстойника можно предусмотреть заглушку в его дне.

• Собирают корпус горелки: к крестовине 2 дюйма в передней части подсоединяют сопло из сгона, затем переходники: сверху для подачи масла, с задней стороны — для воздуха. Снизу к крестовине подсоединяют переходник 2/1 дюйм и сгон, по которому будет стекать излишек масла в отстойник. Переходники выполняют из заглушек с просверленными отверстиями, в которые вставляют трубки топливного и воздушного канала.

Можно изготовить корпус также из тройника, при этом воздуховод заводят в верхнюю часть, предварительно просверлив отверстие нужного диаметра.

• Топливный тракт делают из медной трубки, один конец которой трижды обматывают вокруг сопла, а затем через переходник-заглушку выводят в корпус в верхней части. Топливную трубу подключают к насосу, устанавливают сетчатый фильтр грубой очистки и заводят другой конец тракта в бак. Топливный тракт можно оснастить вентилем. Насос подключают к электродвигателю, работающему от сети 220 В.

• Воздуховод из металлической трубки с одного конца крепят к полусфере с отверстием, предварительно установив переходник-заглушку на нужном расстоянии. Полусфера должна располагаться так, чтобы масло из топливной трубки равномерно стекало на округлую часть форсунки, а потом — в нижнюю часть корпуса и в отстойник. Другую часть воздуховода подводят к компрессору, который также подключают к сети 220 В.
• Поскольку в установке будет целых три потребителя электроэнергии, включение которых производится не одновременно, желательно оснастить горелку пультом управления: установить отдельный тумблер или кнопку для включения ТЭНа и отдельный тумблер для включения компрессора и насоса. При желании можно оснастить пульт световой сигнализацией из диодных ламп.
• Можно оснастить горелку контролёром, автоматически включающим агрегаты в соответствии с выбранным режимом. Электророзжиг реализуют с помощью свечей зажигания, а для гашения горелки достаточно перекрыть подачу масла.

Видео — схема сборки горелки:

Подготовка топлива для горелки

В горелке Бабингтона можно использовать практически любое отработанное масло. Автомобильную отработку с большим количеством посторонних включений фильтруют перед заливкой в бак через сетку и смешивают с более чистым маслом. Масла с незначительным количеством примесей допустимо заливать без подготовки.

При использовании пищевых растительных масел, например, фритюра, рекомендуется отстоять его в течение нескольких часов и аккуратно слить с остатка. Эти масла достаточно текучи при нормальной температуре, поэтому их можно подогревать в баке только в момент запуска горелки. При использовании мазута и других густых материалов их нужно подогревать до температуры от 70 до 90 градусов, иначе насос будет работать с перегрузкой.

В данной статье подробно рассматриваем весь процесс изготовления буржуйки длительного горения: от обустройства фундамента до изготовления дымохода. Технологию безопасного разбора газового баллона и последующего изготовления из него буржуйки, работающей на дровах, можно посмотреть здесь О плюсах и минусах печи длительного горения на дровах, сделанной своими руками, читайте: https://gidpopechkam.ru/pechki/dlitelnogo-goreniya-na-drovax.html

Меры безопасности

Горелка на маслах и других ГСП может быть опасна при неправильной установке и эксплуатации, чтобы избежать пожара, нужно соблюдать ряд мероприятий:полы и стены из горючих материалов обшивают металлом или асбестовыми листами;</li>запас топлива хранят на безопасном расстоянии;</li>потеки масла необходимо своевременно удалять;</li>электрические элементы установки необходимо тщательно изолировать, чтобы избежать искрения в зоне распыления масла;</li>горелку нужно располагать вне досягаемости воздушных потоков и сквозняков.

Горелка Бабингтона, в отличие от паяльной лампы, переделанной для работы на отработке — надежный и долговечный агрегат, не требующий сложного обслуживания. Достаточно периодически очищать топливную систему, бак и отстойник, продувать воздуховод в холостом режиме, а также следить за исправностью компрессора и масляного насоса. Исправная горелка — надежный и экономичный агрегат с длительным сроком службы.

</li></index>Поделиться:

В этой статье мы рассмотрим, как сделать своими руками горелку на отработке для котлов из подручных материалов. У каждого автомобилиста часто возникает вопрос о том, куда девать отработанное масло. Ведь выливать на землю его нельзя – вредит почве, зато можно сделать горелку, которая будет заправляться отработкой. Ведь этот материал является прекрасным топливом, главное – обеспечить все условия для качественного его сгорания.

Условия горения

Чтобы самодельная горелка на отработке работала, нужно обеспечить соблюдение нескольких требований. В частности, масло лучше всего будет сгорать в разогретом и распыленном состоянии. Выполнить эти условия несложно, в статье приведено несколько вариантов горелок, у которых мощный факел огня, а главное – выделяется большое количество тепловой энергии.

Нужно отметить, что допускается выполнять хотя бы одно условие – обеспечить нагрев или распыление. Правда, эффективность при этом окажется несколько меньшей.

Самодельные горелки: требования

Самодельные устройства можно использовать для любых целей. Очень часто их устанавливают в жидкотопливные печи или универсальные котлы. При изготовлении важно сделать форсунку, способную выдать мощное пламя. Требования к горелке, которые необходимо предъявлять в первую очередь:

1. Малый расход электрической энергии.
2. Легкость в монтаже и простота использования.
3. У горелки должна быть высокая эффективность работы.
4. Самоделка должна хорошо работать даже при использовании низкокачественного и загрязненного топлива.

Особенности горелок

Для того чтобы эффективно сжечь масло, его потребуется сначала прогреть, а затем распылить. Для этого устанавливается электрический нагревательный элемент ТЭН. Но расход электроэнергии при этом будет достаточно большой. А вам главное при изготовлении – это добиться минимальных потерь при использовании устройства. Горелка должна быть источником очень дешевого тепла, чего не реализовать при использовании ТЭНов.

Раз не получается сначала прогреть масло, нужно попытаться его распылить. Простейшие горелки, изготовленные по схеме Бабингтона, могут успешно применяться в котлах. Конструкция предельно простая – топливо стекает по сферической поверхности. В последней сделано тонкое отверстие, через него подается сжатый воздух. Получается так, что масло сдувается со сферы, образуются маленькие капли, которые и можно воспламенить.

Работа горелки

В статье приведена упрощенная схема горелки, которая позволяет понять принцип ее работы. Смесь после распыления поджигается, а пламя используется для каких-либо целей. Вы можете поставить эту горелку в котел, работающий на любом типе топлива. В принципе, никто не мешает вам сделать котел самостоятельно. Обратите внимание на то, что практически нет испарения при работе – все процессы протекают при низкой температуре, главную роль играет сжатый воздух.

Чтобы более эффективно происходило горение, можно сделать систему подогрева, только использовать в ней маломощный ТЭН. В этом случае повысится эффективность, улучшится теплоотдача, пламя будет иметь красивый и ровный факел.

Преимущества горелки Бабингтона

У такой конструкции довольно много преимуществ. Самое главное – нет необходимости предварительно очищать отработанное масло. Ведь вы понимаете, что в отработке может содержаться очень большое количество примесей. Собственно, поэтому у масла такой специфический черный цвет. Также нельзя обойти стороной и второе преимущество – простоту изготовления. И если вы умеете работать с инструментами, то без труда сделаете эффективный и простой источник тепла на дешевом топливе.

Испарительные горелки на отработанном масле нуждаются в дополнительном источнике тепла. Поэтому приходится ставить ТЭНы, которые потребляют большое количество электроэнергии. Либо же можно усложнить конструкцию, чтобы масло подогревалось и образовывались легковоспламеняющиеся фракции. Что касается схемы Бабингтона, то она очень простая – без испарения обойтись еще можно, вот только компрессор обязательно использовать. Это вариант конструкции с облегченным распылением топлива.

Переделка промышленных горелок

Стоит заметить, что сделать горелку на масле-отработке с нуля намного проще, нежели переделывать промышленные образцы. Ведь все равно потребуется вкладывать средства. Например, при переделке горелки на дизтопливе придется затратить довольно много денег. В итоге и конструкция оказывается весьма сложной и требуется подогревать масло. Намного дешевле купить готовую масляную горелку или сделать ее самостоятельно.

Некоторые пытаются сделать горелку из паяльной лампы. Но это не очень хороший вариант, так как принцип работы у нее сильно отличается от того, какой необходим. В паяльной лампе форсунка прогревается, а масло вытесняется за счет давления из форсунки. Бензин – это очищенное топливо, чего не скажешь об отработанном масле. В нем есть и примеси металлов, и продукты сгорания солярки или бензина, а также иные виды загрязнений. В итоге форсунка засоряется очень быстро. Можно, конечно, модернизировать ее, но овчинка выделки не стоит – слишком дорого и трудозатратно. Поэтому рекомендуется отдать предпочтение горелке Бабингтона.

Что потребуется для самостоятельной сборки

А теперь подойдем ближе к тому, как сделать своими руками горелку на отработке. Плюс очевиден – вы получите качественное устройство, которое будет идеально работать, сможет составить конкуренцию любому промышленному образцу. А самое главное – стоимость у него оказывается очень низкой. Вам потребуется наличие компрессора, способного обеспечить давление не менее 2 Атм.

Идеальный вариант – от старого холодильника. Также вам нужно иметь такие материалы:

1. Топливный бак с установленным в него ТЭНом. Нагреватель работать будет не постоянно, с его помощью происходит частичный прогрев масла.
2. Второй бак, предназначенный для сбора масла, не отправленного в форсунку.
3. Медная трубка, чтобы подавать воздух к сфере горелки.
4. Трубка для слива отработки.
5. Насос для перекачки излишков в основной бачок.
6. Металлическая труба диаметром 2 дюйма для сопла.
7. Тройник для двухдюймовой трубы.
8. Материалы для сферической форсунки.

Когда подготовите все материалы, можно начинать изготовление горелки на отработке для твердотопливных котлов.

Форсунка

Сначала вам нужно сделать форсунку сферической формы, по ней в дальнейшем будет стекать топливо. В сфере делаете отверстие, диаметр должен быть примерно 0,25 мм. Обратите внимание на то, что от диаметра зависит мощность самодельной горелки. Чем меньше диаметр, тем ниже мощность и наоборот. Все трудности вас ожидают именно при изготовлении форсунки. Канал для прохода воздуха необходимо делать идеально ровным. Необходимо, чтобы бил воздух вперед, а не по стенкам форсунки. Лучший вариант – сделать отверстие на специальном станке.

Но если вам улыбнется удача, и вы найдете жиклер с нужным диаметром, то не упустите возможность и поставьте его в центре сферического элемента. Если же не находите полусферу, можно использовать небольшой отрезок листового металла с прикрепленным внутри жиклером. В результате вы получите форсунку для распыления масла. В нее будет поступать прогретое топливо, а распыление происходит благодаря поступающему воздуху. При установке такого устройства в универсальный котел вы получаете эффективный и дешевый источник тепла.

Сборка горелки

А теперь давайте поговорим о том, как сделать горелку на отработке и запустить ее. По сути, после изготовления форсунки можно смело утверждать, что основная часть изготовлена и ожидается только сборка. Теперь нужно все объединить в корпусе. А в его качестве можно использовать тройник и прикрученную к нему металлическую трубу. Длина ее должна быть примерно 20-40 см. Форсунка должна привариваться или прикручиваться к трубке, которая подает воздух. Второй конец трубки соединяется с компрессором.

Распылитель ставится внутри тройника и закрепляется при помощи фитингов. В самом тройнике нужно сделать отверстие, в него ставится трубка для подачи отработанного масла. Необходимо, чтобы она заканчивалась над распылителем. В качестве отводящей трубки используется нижний элемент тройника. Сюда вворачивается переходник для тонкой трубки, по которой будут уходить излишки в сливной бачок. Чтобы организовать подачу и отвод масла, нужно применять гибкие медные тонкие трубки.

Завершение изготовления

У горелки будет мощное пламя, но для бесперебойной работы важно, чтобы все конструкции внешних элементов были продуманы грамотно. В рассмотренном варианте отработка стекает по распылителю в форме сферы, но большая часть возвращается обратно в бак, небольшое количество попадает в сопло. Для увеличения эффективности рекомендуется установить в основном баке хотя бы слабенький нагревательный элемент. Если нет желания вручную переливать масло из одного бака в другой, нужно установить небольшой насос. Устанавливается он между бачками и позволяет перекачивать из одного в другой масло, обеспечивая тем самым круговорот.

Для увеличения ресурса агрегата рекомендуется соединения обрабатывать высокотемпературными герметиками. На ТЭНе рекомендуется поставить термостат (если такой не предусмотрен). Масло достаточно прогревать до температуры 70 градусов, больше смысла нет. В конечном результате у вас должно быть три узла, потребляющих энергию. К ним относятся:

1. Компрессор.
2. Масляный насос.
3. Нагревательный элемент.

К сожалению, сделать полностью энергонезависимую конструкцию не получится, так как не рекомендуется исключать ТЭН или масляный насос. Что касается компрессора, то без него горелка работать вообще не будет. Но все равно вы много экономите на топливе — отработанное масло стоит копейки.

Похожие статьи

После эксплуатации транспорта остаётся большое количество отработанного масла. Закон запрещает выливать жидкость в землю или водоёмы, поэтому её утилизируют на предприятиях. Решить эту проблему можно путём создания своими руками горелки на отработке. Несложная конструкция порадует высокой надёжностью и эффективностью, пригодится для использования в домашних условиях.

1 История появления конструкции</span></h2>

Впервые самодельные горелки на отработанном масле появились в прошлом веке. Из-за частых перебоев работы электроэнергии и центрального отопления люди искали способы дешёвого обогрева помещений. И если газ и электричество обходились дорого, то жидкое топливо практически ничего не стоило, поэтому использовать его оказалось выгоднее даже по сравнению с дровами, каменным углем или торфом. Тогда и были придуманы горелки, работающие по принципу керогаза (устройства на основе керосина). Жидкость испарялась под воздействием высокой температуры, а пар сжигался в отдельной пиролизной камере.

Недостатками этого оборудования были копоть и неприятный запах, поэтому люди раскладывали топливо на фракции, а потом сжигали их по отдельности. Затем английский учёный Баббингтон получил патент на новую печь, работающую на солярке. Как только срок действия авторских прав закончился, конструкцию горелки повторили домашние мастера и промышленные предприятия. Прибор на отработанном масле оказался более экономичным и надёжным.

‘ >Горелка на отработке Waste oil burner

Основные детали масляного оборудования:

• топливопровод;
• ёмкость для жидкости;
• насос, подключённый в разрыв;
• чаша в виде полусферы с маленьким отверстием;
• форсунка, входящая в этот проём;
• поддон.

Полусферу устанавливают немного ниже топливопровода, по ней масло стекает и испаряется. Пары поднимаются, смешиваются с воздушной струёй, образуют топливную смесь. Жидкость, которая не успела испариться, попадает в поддон, а из него по трубе стекает обратно в ёмкость. Хотя конструкция очень проста, нужно изготовить все детали аккуратно и точно. Готовые чертежи форсунки на отработке своими руками лучше скачать из интернета.

‘ >Горелка на отработкеДС2 (12-55) квт.РекомендуемИзготовление своими руками мазутной горелки Бабингтона

2 Преимущества и недостатки</span></h2>

Горелку создают не только из-за её экономичности. У конструкции есть несколько преимуществ:

• простое устройство без подвижных элементов;
• легко изготовить в домашних условиях;
• в свободном доступе есть чертежи и схемы;
• дешевизна топлива;
• высокая эффективность;
• незначительные размеры;
• безопасность при использовании.

Производства, у которых есть значительные отходы масла, могут сэкономить на отоплении и утилизации отработки. Горелки другого типа тратят намного больше топлива при такой же эффективности работы. Малые габариты позволяют встроить конструкцию в любую отопительную систему.

К недостаткам относят частое загрязнение топливного бака, из-за чего масло нужно постоянно фильтровать. Насос и воздушный компрессор работают от электрической сети, а это затратно. В жилых помещениях горелку не стоит использовать долго, так как она выделяет неприятный запах. Для продуктов горения нужно сделать отвод.

‘ >ГОРЕЛКА НА ОТРАБОТКЕРекомендуемИзготовление печи для гаража на отработке своими руками

3 Принципы работы</span></h2>

Обычно в конструкции горелки воздушно-масляная смесь поступает под давлением через жиклер. Но в устройстве Баббингтона растительное топливо подаётся с помощью насоса, протекает по сферической детали в трубы и поддон. Жидкость создаёт тонкую плёнку и испаряется. Пар попадает в воздушные потоки, которые входят в горелку через маленькое отверстие в сфере. Масло в газообразном состоянии смешивается с воздухом, что образует топливный факел. Он поджигается и согревает стенки печи, теплообменник бойлера или котёл.

Часть топлива не успевает испариться или сгореть, поэтому стекает ниже отверстия и попадает в специальный поддон. Затем жидкость переходит в топливную ёмкость, и цикл повторяется. Текучесть и испаряемость повысится, если масло предварительно подогреть. Тёплая отработка распадается на капли, что увеличивает эффективность всей конструкции.

РекомендуемКак сделать дизельную горелку своими руками

4 Пошаговое изготовление</span></h2>

Перед тем как сделать горелку на отработке, нужно запастись некоторыми инструментами и материалами. Список того, что может понадобиться:

• двухдюймовая труба длиной 20 см с внешней резьбой;
• масляный насос;
• компрессор;
• металлическая труба для подачи воздуха;
• крестовина диаметром два дюйма;
• трубка из меди с маленьким сечением;
• латунная полусфера — гайка или дверная ручка;
• соединяющие фитинги для трубок;
• регулирующий вентиль для магистрали.

Насос можно взять от любой марки автомобиля или мотоцикла. Его приводной вал подключают к электродвигателю. Длительную работу устройства обеспечит компрессор от старого холодильника. Трубку вкручивают в отверстие крестовины, во второй проём крепят заглушку, предварительно присоединив к ней полусферу так, чтобы она располагалась по центру. Затем подводят трубопровод для подачи воздуха.

В верхний проём нужно вкрутить топливопровод, по которому масло будет течь на сферу. Нижнее отверстие выходит к поддону, где собирается отработка, не успевшая сгореть.

В горелке есть несколько основных узлов, по которым проходит топливо:

• блок управления и питания;
• автомобильный насос;
• топливная ёмкость;
• компрессор;
• крестовина.

Все детали закрепляют в металлической раме. Наиболее ответственная работа — это создание своими руками форсунки для отработанного масла. От её качества зависит эффективность работы устройства. Размеры отверстия форсунки напрямую влияют на мощность горелки. Проём нужно сделать идеально ровным и гладким, тогда у факела будет подходящая форма. Лучше использовать готовый жиклер от карбюратора или газовой плиты — у него оптимальный диаметр.

Сферу изготавливают из дверной ручки или гайки, скрепляют её с форсункой. Если этих элементов нет, то можно подготовить на правиле выгнутую металлическую полоску и приварить к ней жиклер. Производительность конструкции рассчитывают заранее. Мощность горелки с отверстием 0,5 мм в диаметре не превышает 17 кВт. Если нужно достичь большего показателя, то на расстоянии 10 мм друг от друга сверлят несколько мелких проёмов.

‘ >Испарительная горелка на отработке ,перевод печи на отработку.

5 Правила безопасности</span></h2>

Во время изготовления и эксплуатации мультитопливной горелки для котлового отопления нужно соблюдать правила пожарной безопасности. Перед использованием сварочного аппарата мастер надевает рабочие перчатки и защитную маску, убирает все легковоспламеняющиеся предметы на значительное расстояние.

Перед установкой горелки КЧМ нужно проверить её работу — зажечь, дать всему топливу сгореть, почистить её элементы и запустить заново. Можно заранее отфильтровать и подогреть отработку.

Необходимо избегать попадания воды внутрь конструкции, так как это может вызвать пожар. Также нельзя касаться горячего корпуса устройства, в противном случае повышается риск появления ожогов и травм.

‘ >Сопло горелки бабингтона изготовление и тестированиеФото Главная > Технологии > Горелка на отработке<index>

При эксплуатации автомобильного и тракторного транспорта образуется значительное количество отработанного масла. Согласно экологическому законодательству, это масло нельзя выливать на землю или в канализацию, а необходимо утилизировать на специальных предприятиях, неся при этом ощутимые для бюджета издержки. Изобретение Роберта Бабингтона позволяет решить эту проблему, используя отработку для отопления помещений или для нагрева технологических установок. Его горелка, будучи несложной по конструкции и доступной для изготовления домашнему мастеру, отличается надежностью и высокой энергоэффективностью.

Что представляет собой горелка Баббингтона

Конструкция горелки Баббингтона на жидком топливе достаточно проста для того, чтобы ее можно было своими руками изготовить в домашней мастерской. Горелка на отработке имеет следующие основные узлы и детали:

• емкость с отработкой;
• топливопровод;
• топливный насос; включенный в разрыв топливопровода;
• полусфера с отверстием малого диаметра;
• воздушная форсунка, выходящая в это отверстие;
• поддон для стекающего топлива.

Схема устройства горелки

Топливопровод оканчивается на некоторой высоте над полусферой, отработка стекает по ней и испаряется, пары вовлекаются в воздушную струю, образуя топливную смесь. Не успевшее испариться топливо попадает в поддон, а из него по системе труб — обратно в топливную емкость.

Несмотря на кажущуюся простоту устройства, для его эффективной и, главное, безопасной работы требуется точно изготовить основные детали и правильно расположить их друг относительно друга. Поэтому лучше скачать готовые чертежи горелки Бабингтона и следовать указанным в них размерам.

Принцип работы

В большинстве известных масляных горелок масляно-воздушную смесь подается через жиклер под давлением. В отличие от них, в системе Бабингтона масло подается насосом малого давления и свободно стекает по поверхности, имеющей форму сферы или близкой к ней. Топливо образует тонкую пленку и испаряется, увлекаемое потоком воздуха, подаваемым под давлением в небольшое (до 0,3 миллиметра) отверстие в центре сферы. Пары масла и воздух перемешиваются, образуя факел топливной смеси. Этот факел поджигается и нагревает то, что следует нагревать — стенки печи или жидкостный теплообменник бойлера.

Принцип действия

Часть масла не успевает испариться и сгореть и стекает ниже отверстия, попадая в поддон для сбора топлива. Далее отработка перетекает из поддона в топливный бак и используется повторно.

Для повышения текучести и испаряемости отработки ее подогревают. Подогретая отработка распыляется на капельки меньшего объема, что также повышает качество топливной смеси и общую эффективность устройства.

Как сделать горелку на отработке

Для того чтобы сделать горелку на отработанном масле своими руками, потребуется:

• крестовина для водопроводных труб с внутренней резьбой, диаметром 2 дюйма;
• кусок двухдюймовой трубы с нарезанной внешней резьбой, длиной 15-20 см;
• медная трубка диаметром 10 миллиметров для подачи топлива;
• металлическая трубка для подачи воздуха;
• компрессор 2-4 бар;
• масляный насос;
• фитинги для присоединения топливопровода;
• вентиль для топливной магистрали для регулировки поступления топлива;
• полусфера — латунная мебельная ручка или сферическая гайка.

Детали для сборки горелки на отработке

Насос подойдет от любого легкового автомобиля или мотоцикла, его приводной вал надо будет соединить с электродвигателем. Компрессор лучше всего взять от хододильника- они приспособлены к продолжительной работе.

Трубка вкручивается в одно из отверстий крестовины, в противоположное ввинчивается заглушка с закрепленной на ней полусферой таким образом, чтобы она находилась в центре крестовины. Сзади через заглушку к полусфере подводится трубка подачи воздуха.

В верхнее отверстие крестовины крепят топливопровод, из которого отработка будет капать на полусферу. Нижнее отверстие выводят в поддон для сбора несгоревшего масла. Все основные узлы горелки на отработанном масле, собранной своими руками:

• крестовину в сборе;
• компрессор;
• топливный бак;
• насос;
• блок питания и управления;

закрепляют на раме, сваренной из стального уголка.

Горелка на отработке своими руками

Делаем форсунку горелки на отработке

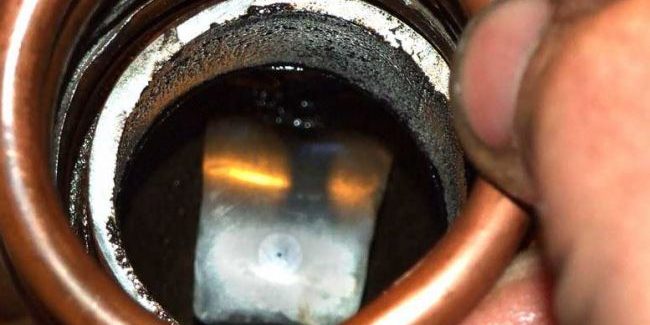

Форсунка — самый ответственный элемент конструкции горелки для отработки, собранной своими руками. Точность ее изготовления определяет топливную эффективность и безопасность системы. Чем больше отверстие форсунки-тем мощнее получится горелка.

Кроме того, очень важно, чтобы канал поступления воздуха был ровным и гладким — тогда форма факела будет оптимальной. Наилучшим вариантом будет использование готового жиклера с отверстием нужного диаметра, например, от газовой плиты или карбюратора.

Но можно и просверлить отверстие на сверлильном станке. Использование ручной дрели не рекомендуется из-за трудности обеспечения соосности отверстия.

Форсунка

Полусферу можно сделать из мебельной ручки подходящего диаметра или из полусферической гайки. Форсунку надо смонтировать заподлицо с поверхностью полусферы. В самом крайнем случае используют просто выгнутую на правиле полоску металла с приваренным к ней жиклером.

Мощность получившейся горелки можно с известной погрешностью оценить заранее. Горелка с одним отверстием 0,3 мм сможет выдать примерно 16 квт тепловой мощности. Если требуется большая мощность, то лучше не увеличивать диаметр отверстия, а сделать их несколько, на расстоянии не менее 8 мм друг от друга. Практика показала, что из отверстия больше 0,3 мм воздушный поток становится турбулентным, хуже захватывает пары отработки, и тепловая эффективность устройства падает.

История появления горелок на отработанном моторном масле

Горелки на отработке получили массовое распространение в нашей стране во второй половине 20 века. Население искало недорогой способ обогрева помещений.

Использование отработки, которая не стоила практически ничего, было весьма выгодным по сравнению с покупкой угля, дров и даже торфа, не говоря об отоплении газом или электричеством. Из-под рук домашних мастеров выходили более или менее экономичные и безопасные устройства.

Принцип их действия напоминал широко известный керогаз, работавший на керосине. Керосин испарялся, а пары его сжигались в отдельной пиролизной камере.

Главной проблемой таких устройств была сильная копоть и резкий неприятный запах из-за неполного сгорания топлива. Чтобы избежать этого, топливо сначала разлагали на фракции при высокой температуре, а потом дожигали эти фракции по отдельности.

В 1969 году английский изобретатель Роберт Баббингтон получил патент на свою печь, первоначально предназначая ее для работы на солярке. По истечении срока действия патента конструкция стала доступна для повторения, как промышленными предприятиями, так и домашними мастерами. Самодельная горелка на отработанном масле конструкции Баббингтона намного экономичнее и безопаснее других конструкций горелок.

Достоинства и недостатки горелки на жидком топливе

Горелка на отработке конструкции Баббингтона имеет целый ряд преимуществ:

• Простота конструкции, отсутствие подвижных частей.
• Доступность для изготовления в домашних условиях.
• Доступность в Сети хорошо просчитанных и точных чертежей.
• Исключительная дешевизна топлива. Предприятия, владеющие большим парком автомобильной и тракторной техники, смогут существенно сэкономить на отоплении и одновременно на утилизации отработанного масла.
• Высокая энергоэффективность. Другие горелки на отработке тратят заметно больше топлива в расчете на один киловатт тепловой энергии.
• Малые габариты позволяют встраивать горелку в уже существующие системы отопления без их существенных переделок.
• Высокая степень пожарной безопасности.

Кроме указанных достоинств, горелка обладает и рядом недостатков.

• Чувствительность топливного тракта к загрязнениям. Отработку обязательно придется отфильтровать.
• Необходимость электропитания для работы топливного насоса и воздушного компрессора.
• Неприятный запах при работе. Горелку лучше не использовать в помещениях постоянного пребывания людей или сельскохозяйственных животных либо потребуется обеспечить надежный отвод продуктов горения.

Горелка на отработке в быту

В целом достоинства значительно перевешивают недостатки, и горелка Баббингтона приобретает все большую популярность.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

</index>

Метки: Сделай сам

DmitrijДля гаража / Печи, камины, отоплениеДля тех, кто держит свою автомастерскую или просто имеет большие запасы отработанного масла, незаменимой вещью станет создание горелки. Описанная ниже горелка может работать на отработанном масле, причем масло может быть смешанным с водой или даже с опилками. Это позволит без проблем отапливать гараж или другое помещение отработанным маслом. Принцип работы устройства очень прост. Масло протекает по сферической поверхности, образуя на ней тонкую пленку. В этой поверхности имеется отверстие, через которое под давлением подается горючий газ или обычный воздух. При этом поток воздуха будет распылять масло, и оно будет воспламеняться в печи. Чтобы эффективнее распылить масло в холодное время года, предусмотрена простая система подогрева.Материалы и инструменты для самоделки:— листовое железо;- ведро;- автомобильный масляный насос;- электродвигатель для маслонасоса (с регулятором оборотов);- болт на М10;- датчики света и тепла;- медная трубка;- воздушный электромагнитный клапан.Инструменты: дрель, паяльник, ножовка, болгарка, ключи, плоскогубцы, сварочный аппарат. Приступаем к сборке горелки:Шаг первый. Принципиальная схема устройстваЕще такое устройство называют горелкой Бабингтона. Ниже можно увидеть оригинальную схему. При работе масло протекает по наружной части форсунки, в связи с этим его чистота не сказывается на работе устройства. Воздуха самоделка расходует очень мало, всего несколько литров в час. Для создания воздушного потока подойдет компрессоры от холодильников или аквариумов. В системе есть масляный насос, он предназначен для того, чтобы масло, стекающее по сфере вниз, подавать обратно наверх в емкость. Шаг второй. Вид горелкиГорелка была сделана в виде насадки, которая надевается на ведро с маслом. Масляный насос, а также двигатель и регулятор оборотов были прикручены листу металла. В итоге вышла конструкция как на фото.Шаг третий. Изготовление форсункиПоскольку сферического элемента конструкции автору найти не удалось, эта часть была сделана из куска нержавейки, которая была приварена к болту М10. Далее пластине была придана сферическая форма с помощью наждака.

В центре болта было просверлено отверстие диаметром 5 мм. Затем в это отверстие была запрессована алюминиевая заглушка. А уже в этой заглушке было просверлено отверстие диаметром 0.3 мм, но рекомендуется использовать отверстие диаметром 0.25 мм. Затем форсунка была вставлена в чугунный тройник на 1,5″. Для тройника было изготовлено основание с гидрозатвором, в качестве безопасности. Вот еще одна схема, как должна работать горелкаШаг четвертый. Сборка механической части устройстваМедную трубку необходимо свернуть в спираль, по диаметру она должна быть чуть больше, чем выходной диаметр тройника. Чтобы успешно согнуть трубку в спираль, ее нужно наполнить песком.Затем трубка крепится к тройнику. Вот и все, горелка собрана. Спираль нужна для того, чтобы подогреть поступающее масло. Делается это для того, что прогретое масло становится более жидким, а это позволяет лучше его распылять. На фото можно увидеть, как выглядит форсунка спереди. Как можно заметить, при работе масло распыляется довольно тонко.Шаг пятый. Электронная часть горелкиИспользуя некоторые датчики и другие электрические устройства, можно добиться автономной работы горелки. Чтобы горелку можно было удобно запускать, была приобретена пропановая горелка. Система будет работать следующим образом. При запуске контроллер будет подавать искру и одновременно открывать кран с газом. После того как газ загорится, термопара уловит наличие огня и затем электроника начнет подачу масла и воздуха. Далее с помощью оптического датчика идет контроль мерцания пламени горелки. Как только пламя начнет устойчиво мерцать, электроника перекроет подачу газа. Еще в системе будет предусмотрен датчик температуры. Когда горелка будет нагреваться до предельно допустимой температуры, она будет отключаться, остывать, а затем включаться снова.Еще при желании самоделку можно оснастить двумя соплами, в итоге горелка сможет работать в трех режимах. Например, можно включать маленькое сопло, большое, или одновременно два сразу. Для этого будут необходимы два воздушных клапана.Горелку для запуска автор решил сделать сам, ориентируясь на принцип китайской горелки.В итоге Горелка Бабингтона способна работать при давлении пропана 0,2-1 кг/см. К горелке была приварена трубка со свечой от автомобиля, чтобы к ней можно было крепить горелку для запуска. Также была установлена трубка для крепления датчика наличия пламени. По словам автора, запускается горелка легко, достаточно одной искры. При этом горит довольно ровно и пламя нельзя сдуть. Чтоб горелка Бабингтона могла работать в холодные зимы, давление пропана было выставлено низким. Зимой оно может быть порядка 0,5-1 кг/см.Термопару автор использовал от старого котла. Еще был найден инфракрасный резистор, он используется в качества датчика.Все работает на микросхеме LM339n, которая была извлечена из компьютерного блока питания.Ну а далее собирается электроника и можно посмотреть видео, как все работает.В самой последней версии горелки к ней были добавлены стальные экраны, которые защищают от жара. В качестве контроллера для полной автоматизации системы подойдет Arduino.Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь. Используемые источники:

• https://gidpopechkam.ru/pechki/gorelka-na-otrabotke-iz-payalnoj-lampy.html
• https://www.syl.ru/article/378200/gorelka-na-otrabotke-svoimi-rukami-poshagovaya-instruktsiya-s-foto
• https://oventilyacii.ru/otoplenie/gorelka-na-otrabotke.html
• https://stankiexpert.ru/tehnologii/gorelka-na-otrabotke.html
• https://usamodelkina.ru/7536-gorelka-na-otrabotannom-masle-svoimi-rukami.html
