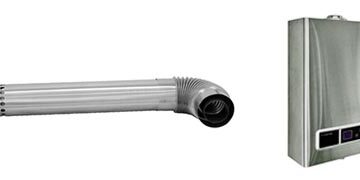

Гофра для газовой колонки – делаем правильный выбор и устанавливаем дымоход

Централизованное горячее водоснабжение (ГВС) жилых домов уходит в прошлое, его место занимают индивидуальные водонагреватели, в том числе на природном газе. Для квартиры или частного дома, не имеющего свободного дымоходного канала, подойдет турбированная газовая колонка. Этот водогрейный аппарат нового поколения получил название «бездымоходный», ему не нужна традиционная дымовая труба для отвода продуктов горения. Поскольку проточные турбоколонки интересуют многих пользователей, рассмотрим особенности этих бытовых приборов.

Чем турбированная колонка отличается от обычной

Важное отличие газовой колонки нового типа — закрытая камера сгорания, куда уличный воздух принудительно нагнетается вентилятором или втягивается дымососом. Отсюда названия бытового прибора – турбированная, наддувная, бездымоходная. В атмосферных проточных нагревателях воздух поступает к горелке прямо из помещения естественным путем, через открытый нижний проем.

Любая газоиспользующая установка выделяет продукты горения, которые нужно отводить на улицу. Не является исключением и турбо – колонка, только в данном случае вместо традиционных каналов для выхода дымовых газов предусматривается горизонтальная труба, выведенная наружу прямо сквозь стену.

Оснащенный закрытой камерой газовый нагреватель воды имеет и другие особенности:

• воздух для сгорания газа всасывается вентилятором с улицы посредством двустенного (иначе – двухконтурного) коаксиального дымохода, сквозь него же выходят наружу продукты горения;
• устройством проточного водонагревателя предусматривается применение многоступенчатых и модуляционных горелок, способных менять мощность и интенсивность нагрева;
• нет постоянно горящего запальника, кнопки пъезорозжига или батареек;
• турбо — нагреватель функционирует в автоматическом режиме начиная от розжига и заканчивая отключением;
• расходом воздуха и топлива управляет электронный блок (контроллер), выбирая их оптимальное соотношение и подходящий режим нагрева;
• турбированные газовые колонки питаются от электрической сети.

Справка. Как правило, в наддувных аппаратах устанавливается система электрического розжига с несколькими искровыми электродами. Но в некоторых моделях искрообразование организовано с помощью механического гидрогенератора, вырабатывающего электроэнергию от движения потока воды (технология Hydropower).

Благодаря перечисленным особенностям подобных агрегатов, в них реализовано множество функций, повышающих комфорт и безопасность при эксплуатации. О них будет сказано далее.

Принцип работы нагревателя с наддувом

Если говорить о принципе действия в целом, то все газовые проточные водонагреватели работают одинаково: когда открывается соответствующий кран на смесителе, в агрегате от давления протока зажигается горелка и начинает нагревать воду, проходящую через теплообменник. Другое дело, как это реализовано в газовом проточном водонагревателе с принудительным наддувом воздуха.

В отличие от других типов водогрейных аппаратов, газовая колонка с закрытой камерой сгорания действует по такому алгоритму:

1. В режиме ожидания бытовой прибор включен в электрическую сеть. В камере ничего не горит, потому что запальника там нет.
2. Когда пользователь открывает кран горячей воды, срабатывает датчик протока и мембрана водяного узла. Последняя механическим путем открывает газовый клапан и горючее поступает к газогорелочному устройству.
3. По команде контроллера на электродах, размещенных около горелки, возникает искровой разряд, поджигающий газ. Датчик пламени фиксирует появление огня, информирует об этом блок управления, после чего искрообразование прекращается. Одновременно включается вентилятор, нагнетающий воздух.
4. Пламя, регулируемое контроллером, нагревает воду до температуры, установленной пользователем, за чем следит отдельный датчик. При ее достижении мощность горелки снижается путем уменьшения пламени (модуляции) либо отключением 1—2 ступеней горелки.
5. После закрытия крана ГВС подача газа перекрывается, горелка затухает и процесс нагрева воды завершается.

Благодаря более совершенной конструкции КПД турбированных колонок выше, чем у обычных атмосферных (88—90% против 84%). Эффективность достигается такими путями:

• точное дозирование количества природного газа и воздуха, потребного для горения;
• поддержание выставленной температуры способствует экономии топлива, поскольку газ не расходуется на излишний нагрев;
• предварительный подогрев воздушного потока в коаксиальном дымоходе.

Последняя особенность наиболее эффективна, поскольку дает возможность вернуть часть тепла, унесенного с дымовыми газами. Холодный воздух с улицы, проходя по коаксиальной трубе по соседству с продуктами горения, отнимает у них тепловую энергию через стальную стенку.

Подробности об устройстве коаксиальных дымоходов показаны на видео:

Бездымоходные колонки закрытого типа наделены несколькими ступенями безопасности, срабатывающими по таким причинам:

• исчезновение тяги в дымоходе вследствие отключения вентилятора после прекращения подачи электроэнергии;
• самопроизвольное затухание горелки (контроль пламени);
• слишком низкое либо высокое давление газа на входе (автоматический газовый клапан);
• давление в водопроводе превышает 10 Бар (предохранительный водяной клапан);
• перегрев теплообменника, могущий вызвать скачок давления и разгерметизацию соединений;
• очень малый расход воды;
• выход из строя контроллера.

Примечание. При отключении прибора по сигналу датчика перегрева теплообменника в некоторых моделях реализовано его быстрое охлаждение вентилятором, продолжающим работать после затухания горелки.

Любая из перечисленных причин влечет за собой срабатывание газового клапана и перекрывание подачи горючего. Причем после отключения электроэнергии, затухания горелки и скачка давления в газовой трубе клапан срабатывает самостоятельно, без вмешательства контроллера.

Чтобы оценить все прелести эксплуатации турбированных газовых колонок и узнать их слабые стороны, предлагаем ознакомиться с их преимуществами и недостатками.

Преимущества бездымоходных водонагревателей

Как мы уже выяснили выше, газовая колонка без дымохода не бывает, а в случае с турбированными агрегатами он конструктивно упрощен. Это главное достоинство наддувных нагревателей воды, благодаря которому их можно устанавливать в любом частном доме или квартире. Достаточно лишь проложить дымоход горизонтально по кратчайшему пути от аппарата к наружной стене и вывести его на улицу, проделав отверстие.

Для справки. При необходимости коаксиальную трубу можно вывести и на кровлю частного дома, проложив его вертикально внутри готовой шахты или прямо через перекрытия с облицовкой из негорючих материалов. Подробности о подключении дымоходных труб к газовым колонкам изложены в этой статье.

Теперь перечислим другие преимущества «бездымоходных» газовых нагревателей:

1. Повышенная эффективность и экономичность по сравнению с традиционными бытовыми приборами для нагрева воды на ГВС;
2. Благодаря закрытой камере исключено попадание вредных газов и неприятных запахов в помещения;
3. Для установки водонагревателя достаточно организовать обычную приточно-вытяжную вентиляцию, поскольку совсем обойтись без вытяжки нельзя. Но не придется ломать голову, как устроить в комнате подачу приточного воздуха для горения.
4. Высокая степень автоматизации турбированной колонки делает ее очень удобной в эксплуатации.
5. Возможность использовать в качестве энергоносителя не только природный, но и сжиженный газ. Правда, для этого необходима специальная вытяжка, устроенная в нижней зоне помещения (пропан тяжелее воздуха и стелется по полу).

Помимо нескольких датчиков, отвечающих за безопасность и поддержание температуры воды для нужд ГВС, колонки с принудительным нагнетанием воздуха оборудованы системой антизамерзания теплообменника. Принцип простой: когда температура в комнате опустится ниже нуля, автоматически включится электрический ТЭН, обогревающий теплообменник и не дающий воде замерзнуть.

Функция антизамерзания в турбированной колонке может оказаться полезной при аварийном отключении системы отопления в зимний период. Она сохранит дорогостоящее оборудование от размораживания, пока хозяева не примут меры по обогреву дома. Правда, неизвестно что произойдет с трубопроводами холодной воды, если они изготовлены из стали либо полипропилена.

Для справки. Не так давно в продаже появились конденсационные газовые колонки, работающие еще эффективнее турбированных. Пример — BOSCH WTD 27AME THERM 8000 S мощностью 48 кВт и производительностью 27 л/мин, чей КПД превышает 90%. Но пока они чрезвычайно дороги (цена указанного экземпляра – 1550 у. е.), а потому практически недоступны рядовому пользователю.

О негативных моментах

Важный недостаток проточных водонагревателей с наддувом – энергозависимость. То есть, после отключения электроэнергии вы останетесь без горячей воды. Понадобится электрогенератор или надежный бесперебойник. Остальные минусы этих агрегатов не столь критичны:

1. Купить турбированную газовую колонку выйдет вдвое дороже, чем атмосферную. Но если сравнивать покупку и монтаж в комплексе, то при отсутствии дымоходного канала коаксиальная труба обойдется гораздо дешевле, нежели строительство дымохода из кирпича или прокладка утепленного сэндвича.
2. Вентиляторы у моделей некоторых производителей заметно шумят.
3. Современный наддувный нагреватель – аппарат сложный, его обслуживание и чистку лучше доверить обученному персоналу сервисной службы. Не имея знаний и навыков, самостоятельно копаться внутри колонки в поиске неисправностей не рекомендуется.

Примечание. В случае поломки электронный дисплей водонагревателя выдаст код ошибки, по которому можно определить неисправность, не прибегая к разборке.

Поскольку мы не сравниваем газовую колонку с электрическим накопительным водонагревателем, то не упоминаем про получение разрешительных документов у газовых служб на подключение водогрейного оборудования. Процедура оформления и присоединения к магистрали обязательна для любых газоиспользующих установок.

А вот проблемы с выведением коаксиальной трубы на фасад многоквартирного дома вполне реальны. Самовольно проделав отверстие (даже в положенном по нормам месте с соблюдением всех отступов), вы можете столкнуться с претензиями от местных служб, мотивируемые порчей фасада, бурением несущей конструкции дома и отсутствием проектной документации.

Совет. Первым делом перед покупкой такой колонки получите письменное согласие всех соседей, поскольку неприятности обычно начинаются с их жалоб на «вонь и удушье из трубы».

Больше информации о водонагревателях с закрытой камерой сжигания вы узнаете, просмотрев видео:

Отзывы реальных пользователей

Есть хорошая традиция: прежде чем выбрать турбированную колонку, не помешает ознакомиться с отзывами пользователей, оставляемых на тематических формах. Мы сделали подборку высказываний от реальных людей о водонагревателях разных производителей:

1. Николай, г. Владимир, Российская Федерация. Полгода назад поставил себе турбо колонку Аристон MARCO POLO GI7S 11L FFI. Общий вывод – аппарат достойный, не подвел ни разу. За внешний вид однозначно пятерка. Но есть одна странность: подогрев заданного количества воды. Не разобрался в этой функции – то ли нагрев должен выключиться, когда ванна наберется, то ли самому отключать по сигналу. Немного ошибся по мощности, в моем случае нужно было брать Ariston GI7S 16L, а то 11 л в минуту иногда не хватает.
2. Сергей, г. Москва, РФ. Сделал ошибку, купив колонку Bosch WTD15 AME с турбиной. Не понравилась уже в процессе монтажа и подключения. Хлипкие какие-то патрубки, страшно гайки поджимать. Первый раз открыл воду – соединение потекло, пришлось раскручивать, менять резиновое кольцо. По эксплуатации пока не знаю, не включал еще.
3. Алексей, г. Днепр, Украина. У нас в городе давно нет горячей воды, большинство людей поставили бойлеры, а я вот решил колонку. К вентиляции подключать дымовую трубу запретили, так что взял бездымоходный аппарат Junkers (бренд немецкий, сборка португальская). Хоть набегался за всякими разрешениями, но в целом доволен, не надо ждать, пока вода в баке нагреется. Живу на последнем этаже, с дымоходом проблем не возникло. Газовщики сказали, на других этажах вывести трубу было бы проблематичнее.
4. Михаил, г. Курск, РФ. Свою древнюю колонку Протон поменял на Roda JSD20-T1, сосед поставил такой и нахваливал. Все бы ничего, но у нас напор скачет в трубе, как открою два смесителя сразу – нагреватель отключается, а потом зажигается снова. Газовщики дважды приходили, проверили и сказали что с аппаратом все в порядке. Теперь пытаемся приловчиться, чтоб краны открывать по очереди, а в остальном – вопросов нет, греет воду нормально.

В целом отзывы о турбированных газовых колонках положительные, хотя встречается множество мелких нюансов, доставляющих неудобства. Негатива высказывается гораздо меньше, и то, большая часть подобных отзывов связана с тем, что товар не понравился изначально либо оборудование не удалось установить и подключить самостоятельно. Последнее вполне закономерно, ведь кроме владения сантехническими навыками, нужно дружить с электротехникой и знать, что многие импортные бытовые приборы чувствительны к неправильному подключению фазы.

Хозяевам квартир, пользовавшихся газовыми колонками ранее, иногда не нравятся турбированные водонагреватели, причина – не видно пламени. Это порождает некий психологический дискомфорт и безосновательное предубеждение к подобным изделиям. Хорошая новость: в продаже можно найти турбоколонки со смотровым окошком, например, китайский водонагреватель Селена SWH 20 SE1.

Заключение

Проточные нагреватели с закрытой камерой сгорания и принудительным нагнетанием воздуха – аппараты довольно эффективные и надежные, хотя и отличаются более сложным устройством и высокой ценой. Но в ситуации, когда приходится выбирать между устройством дымохода с нуля, покупкой электрического бойлера и установкой газовой турбированной колонки, то домовладельцы все чаще склоняются именно в последнему варианту.

Наличие подогретой воды в доме или квартире стало нормой проживания людей. Вопрос только состоит в том, какой прибор будет наиболее эффективным для нагрева воды для квартир в городских условиях или домов, расположенных за городом. Газовая колонка без дымохода должна быть удобной в эксплуатации и отвечать потребностям в нагретой воде всех жильцов, которые будут ей пользоваться. В некоторых случаях эффективным вариантом станет газовый водонагреватель с накопительной системой, а в других —  отлично будут работать проточные водонагреватели.

Газовая колонка без дымохода

Практичным и удобным решением, особенно для квартир, находящихся многоэтажной застройке, станет колонка, работающая на газе и не нуждающаяся в дымоходной трубе — ее еще часто называют турбированной.

Устройство  бездымоходной газовой колонки

Подобная колонка работает за счет освобождающейся энергии сгорающего газа, которая нагревает воду, и не требует постройки дополнительного дымохода. Для нее может использоваться природный или сжиженный газ из внутридомовой сети или из баллонов.

Общая схема устройства колонки

Такой колонке не нужно привычной вертикальной дымоходной трубы – она отличается принципом отвода продуктов сгорания. Камера сгорания этого водонагревательного прибора устроена герметично, а для выхода газов устраивается коаксиальный тип дымоотвода, который через стену сразу выводится на улицу. В одной из стен делается отверстие сразу при установке бездымоходной колонки. В колонку встроен специальный вентилятор, который направляет продукты сгорания в нужном направлении.

Примерная схема выхода продуктов сгорания

Коаксиальная труба устроена таким образом, что по внутренней ее части отработанные газы выводятся на улицу, а чистый воздух, необходимый для процесса горения, подается по внешнему каналу.

Коаксиальная дымоотводная труба

Удобство такого прибора состоит еще и в том, что колонка не сушит воздух в помещении, и для него не нужно устраивать дополнительный приток воздуха для поддержки горения. В связи с тем, что нет необходимости делать отдельный вертикальный дымоход, появляется возможность существенной денежной экономии на покупке материалов и проведении монтажных работ.

Видеообзор — устройство современной газовой колонки

Selena SE 3 может работать и на пропане, но для этого нужно потратить чуть больше денег и дооборудовать колонку специальными техническими устройствами, которые сделают её «всеядной» и особенно неприхотливой к качеству газа!

Параметры  водонагревателя

Примерная схема работы газовой колонки

Выбирая бездымоходную колонку, необходимо учесть некоторые характеристики, такие как мощность, производительность прибора, уровень безопасности, типы розжига и виды горелок. Немаловажным является момент горизонтальности или вертикальности расположения прибора, так как системы отведения продуктов горения устроены в колонках по-разному.

Мощность

От правильно подобранной мощности водонагревательной колонки будет зависеть ее производительность. Мощность можно смело назвать основным параметром, который нужно учитывать при приобретении водонагревателя. Высокий уровень мощности дает возможность получать больший объем подогретой в режиме проточного подогрева вода.

Производительность

На упаковке или в инструкции по использованию обязательно указывается производительность прибора, т.е. объем горячей воды, производимый проточным водонагревателем за одну минуту работы, учитывая определенный подъем температуры воды.

Например, в инструкции указано, что устанавливая температуру 25 градусов, потребитель получит за одну минуту 14 литров горячей воды. Если на входе в колонку для нагрева, вода имеет температуру 8 градусов, то она поднимается за счет работы прибора еще на 25 градусов, т.е. на выходе она будет согрета до 33 градусов.

При желании можно произвести расчет самостоятельно — для этого показатель указанной производителем мощности делится на два. Результатом достаточно точного подсчета будет величина выдаваемой колонкой воды, нагретой на 26—32 градусов. Например, водонагреватель, рассчитанный на подачу 14 л в минуту, будет иметь мощность 28—30 кВт.

Выбирая водонагревательный прибор, нужно учитывать то, что для принятия душа, умывания или мытья посуды вполне достаточно 5,5 — 6 литров, выдаваемых за одну минуту на каждую используемую точку отбора воды.

Розжиг бездымоходного водонагревателя

На современных водонагревателях, работающих без наличия традиционного дымохода, устанавливаются три вида системы розжига — это пьезорозжиг, электророзжиг и гидротурбинный розжиг. Они обеспечивают удобство при эксплуатации колонки и ее безопасность.

• Гидротурбинный розжиг происходит от гидродинамического генератора. Некоторые современные газовые водонагреватели оснащены мини-гидроэлектростанциями, генератор которых встраивается в трубопровод водонагревателя. При подаче воды она проходит через турбинку, вращает ее лопасти, и генератор вырабатывает требуемый электрический потенциал для запальника. Эти водонагреватели не нуждаются в дополнительных источниках энергии для розжига.
• Пьезорозжиг имеет специальный элемент, который выдает электропотенциал от механического воздействия, при котором появляется искра, зажигающая горелку. При таком розжиге существует одно неудобство, которое не позволит сэкономить на газовом топливе — запальник заранее должен находиться в горящем состоянии чтобы при включении воды загорелась основная горелка.
• Электрический розжиг требует подключения колонки к электросети или установки элементов питания (батареек или аккумуляторов). Датчик давления воды срабатывает при открытии крана и дает команду на розжиг запальника за счет искрового разрядника.

Система управления бездымоходной колонки

Горелки могут быть открытого или закрытого типа

Управление пламенем горелок этих водонагревателей может быть переменным (автоматическим) или постоянным со ступенчатой мощностью.

• Колонки с горелками, регулируемыми автоматически, после выставления температурного режима будут работать стабильно, выдавая воду конкретной температуры на выходе, независимо от внешних влияний. Как правило, это электронная кнопочная система с цифровой индикацией.
• Водонагреватели, имеющие горелки со ступенчатой мощностью, дают возможность регулировать пламя горелки, а значит, и температуры воды, самостоятельно. Но однажды проделанная установка не дает уверенности, что колонка будет и далее работать в этом режиме, так как на нагрев воды может повлиять давление газа, температура входящий холодной воды и даже изменение атмосферного давления.

Регулировка температуры производится путем поворачивания ручки крана в одну или другую сторону. Не стоит закручивать ручку слишком сильно, иначе можно получить обратный эффект — водонагреватель может полностью отключиться. При такой регулировке крайне нежелательно смешивать нагретую с помощью колонки и водопроводную холодную воду.

Безопасность бездымоходных водонагревателей

 Большинство потребителей считает бездымоходные колонки совершенно безопасными в процессе эксплуатации, но так ли это? Любые приборы, работающие на газовом топливе, требуют соблюдения осторожности и правил их бзопасного использования.

Если отказывает один из элементов системы водонагревателя или происходит перегрев теплоносителя, колонка автоматически отключается. Этот довод может говорить за повышенную безопасность прибора при условии его правильной квалифицированной установки

Однако, если бездымоходная колонка устанавливается в квартире многоэтажки, и над этой квартирой расположено еще несколько этажей, то коаксиальная труба, отводящая от водонагревателя продукты сгорания, может стать опасной для жильцов верхних этажей. Угарный газ, после выхода из трубы, поднимается вверх, и движением воздуха его легко может забросить в открытое окно или даже в форточку верхних квартир, а это может вызвать серьезные последствия.

Так выглядит выход коаксиальной трубы на улице

Именно поэтому перед тем, как устанавливать такое водонагревательное оборудование, необходимо обязательно проконсультироваться со специалистами газовой службы. В частном же доме или при расположении квартиры на верхнем этаже можно смело устраивать бездымоходную колонку, так как она не принесет никакого вреда живущим рядом людям.

Бездымоходная колонка отлично смотрится в интерьере

Несколько слов хотелось бы сказать и о расположении колонки без дымохода в интерьере квартиры. Она может быть расположена на кухне или ванной, если хотя бы одна стена комнаты граничит с улицей, так как в ней и придется устраивать отверстие для коаксиальной трубы. Если есть такая возможность, значит, проблем с установкой водонагревателя не будет. Преимуществом таких колонок можно назвать отсутствие неприглядных дымоходных труб, которые мало когда украшают стены.

Колонка не должна нарушать гармонии интерьера

Устроенный на стене водонагреватель смотрится аккуратно и не портит, а иногда даже дополняет интерьер своим присутствием.

Прежде чем приобретать этот необходимый и дорогостоящий прибор, обязательно взвесьте все за и против, а также просчитайте место его размещения. Если есть хоть одно условие, которое может вызвать сомнение, подумайте о других видах водонагревателей.

Рекомендуем статьи по темеКак выбрать напольный двухконтурный газовый котелКомбинированные котлы отопления на дровах и электричествеРемонт котлов Бакси своими рукамиСодержимое:Что такое колонка с закрытой камерой сгорания</li></ol>На смену атмосферным водонагревателям пришли бездымоходные газовые колонки с закрытой камерой сгорания. Европейские и отечественные производители выпускают турбированные колонки, отличающееся принципом нагрева воды, степенью автоматизации нагрева и функциональными возможностями. При выборе учитывают преимущества и недостатки, имеющиеся в бездымоходных водонагревателях.

Что такое колонка с закрытой камерой сгорания

Существует несколько видов турбированных водонагревателей. Несмотря на существующие различия в конструкции, бездымоходные газовые колонки имеют общий принцип работы и схожее устройство.Перед приобретением водонагревателя с закрытой камерой сгорания следует разобраться, что отличает его от классической атмосферной колонки. Какие турбированные газовые колонки существуют, устройство и принципе работы.

Виды бездымоходных колонок

Все виды водонагревателей с закрытой камерой сгорания можно разделить на несколько групп: по типу установки и способу нагрева и обеспечения ГВС. Принято различать следующие классы оборудования:

• Принцип работы — оборудование делят на два класса:
  1. Газовый накопительный водонагреватель без дымохода — фактически представляет собой классический бойлер. Вместо ТЭНа источником тепла служит газовая горелка. Вода нагревается в аккумулирующей емкости, после чего колонка автоматически поддерживает заданную температуру.Газовый турбированный накопительный водонагреватель с закрытой камерой сгорания, это эффективное решение вопроса ГВС. Главное достоинство — моментальная подача горячей воды потребителю.
  2. Проточный газовый водонагреватель без дымохода — работает как классическая колонка. Газовая горелка включается после открытия крана водоснабжения. Между включением колонки и поступлением горячей воды проходит 1-2 минуты. Газовый проточный водонагреватель с закрытой камерой сгорания стоит дешевле, чем аналог с накопительной емкостью.
• Тип установки — выделяют настенные и напольные модели. Навесные колонки чаще проточного типа. Водонагреватели накопительного типа ограничены объемом резервуара. Как правило, вместительность не превышает 120-160 л. Напольные модели исключительно с встроенной аккумулирующей емкостью.

При выборе подходящего водонагревателя учитывают размеры помещения, используемого под котельную, удобство эксплуатации и действующие правила, регламентирующие размещение и подключение.

Устройство и принцип работы

Безвытяжная колонка в зависимости от своей конструкции работает следующим образом:

• Проточные бездымоходные колонки — при открытии крана горячего водоснабжения подается сигнал на включение и подачу газа. Горелка загорается и нагревает теплообменник, расположенный над ней. По змеевику циркулирует вода. Происходит теплообмен. Сжигаемый газ отдает тепло воде. После закрытия крана ГВС колонка отключается.Устройство проточного газового водонагревателя с закрытой камерой сгорания во многом похоже на то, что используется в колонке атмосферного типа, за исключением того, что подача воздуха и отвод продуктов сгорания осуществляется принудительным способом (турбиной).
• Ёмкостные накопительные водонагреватели с закрытой камерой сгорания — работают по типу бойлера. Вода поддерживается горячей постоянно, а не только во время открытия крана ГВС, как происходит в случае проточных теплогенераторов. Принцип работы колонки без дымохода следующий. Внутри емкости располагается термодатчик. При падении температуры воды дается сигнал на включение горелочного устройства.При сжигании газа нагревается воздух, поступающий в жаровую трубу, окруженную водой для ГВС. Происходит передача тепла. После нагрева воды до необходимой температуры горелка выключается. Емкость имеет слой теплоизоляции и хранит тепло подобно термосу. Потребитель получает горячую воду моментально в необходимом количестве.

После рассмотрения устройства и принципа работы следует узнать о существующих различиях между атмосферными и турбированными водонагревателями.

Чем отличаются колонки с закрытой камерой сгорания от открытой

Основной принцип работы (нагрев воды) в турбированном и атмосферном водонагревателе идентичен. Тепло аккумулируемое при сжигании газа используется для нагрева ГВС. Отличие турбированной газовой колонки от не турбированной в типе камеры сгорания. Присутствует разница в способе подачи воздуха и отводе дыма:Разница в газовых колонках с открытой и закрытой камерой сгорания в контроле над подачей воздуха и отводом продуктов горения. Турбированные благодаря особенностям внутреннего устройства отличаются лучшим КПД и теплоэффективностью. Бездымоходные водонагреватели для работы используют воздух, забираемый с улицы. Колонка во время работы не выжигает кислород из помещения, в котором установлена.

Как выбрать турбированную газовую колонку

При подборе необходимо учитывать характеристики газового водонагревателя и особенности помещения в котором он будет установлен. Обязательно учитывают наличие дополнительных функций. При выборе обращают внимание на следующие параметры:

• Тип розжига — простые и надежные колонки имеют механическое управление. Газ зажигается вручную с помощью пьезорозжига. Дальнейшая работа продолжается с постоянно горящим запальником. Недостаток устройства: зависимость работы от человека и необходимость соблюдения правил безопасности, связанных с включением / отключением оборудования.Лучшая альтернатива — приобретение автоматического водонагревателя с электророзжигом (обычно от батареек) с механическим или электронным управлением.
• Автоматика — оборудование отличается степенью автоматизации. Полностью автоматические колонки удобны в управлении, поддерживают необходимую температуру нагрева воды независимо от давления в трубопроводе.
• Материал теплообменника — лучше, чтобы змеевик был из меди. Медь отличается хорошими показателями теплоотдачи, а также стойкостью к накипи, перегреву.
• Накопительный бак — изготавливают из обычной или нержавеющей стали. Внутри покрывают специальным стеклокерамическим полимерным покрытием. Материал накопительной ёмкости напрямую влияет на стоимость газового водонагревателя. Оборудование с баком из нержавейки стоит в 1,5-2 раза дороже.
• Пропускная способность — скорость нагрева воды или производительность. Для обеспечения одной точки водоразбора (душ и мойка посуды) требуется нагреватель на 17-20 кВт (10-11 л/мин). Для принятия ванны и одновременного использования нескольких точек ГВС потребуется колонка на 20-26 кВт (11-15л/мин).
• Тип газа — все колонки предназначены для работы на магистральном газе. Если в конструкции предусмотрено модульное горелочное устройство допускается подключение водонагревателя на пропан. Оборудование способно полноценно работать на баллонном газе или подключаться к газгольдеру. Это востребовано в тех местностях где отсутствует централизованная газификация.Проточный водонагреватель на сжиженном газе решит вопрос горячего водоснабжения с минимальными затратами на топливо. Эксплуатация должна обходиться дешевле, чем использование электрического оборудования (зависит от местности и тарифов на энергоносители).
• Дополнительные функции — колонки оснащаются модульными горелками, системой самодиагностики. Полезной будет функция антизамерзания, предотвращающая порчу оборудования при кратковременном аварийном понижении температуры.

После выбора подходящего водонагревателя на газе по техническим и эксплуатационным характеристикам, можно переходить к подбору по производителю. Ниже приводится своеобразный рейтинг, в который вошли модели, пользующиеся неизменной популярностью отечественного потребителя.Перед решением о целесообразности покупки, следует изучить реальные отзывы о турбированных газовых колонках различных производителей.

Проточные

• Ariston Gi7S 11L FFI — пропускная способность 11 л/мин. Присутствует электророзжиг, защита от замерзания. Имеется встроенная функция автоматического поддержания заданной температуры нагрева, при изменении давления воды.
• Лемакс Турбо-24 — продукция отечественного производителя. В базовой модификации присутствует микропроцессорная автоматика, сенсорное управление. Работает от сети и резервного питания. Многоступенчатая система защиты в Лемакс Турбо-24 предотвращает аварийные ситуации при чрезмерно высоком давлении воды, а также при сухом старте отключает подачу газа на горелочное устройство.
• Vaillant AtmoMAG exclusiv 14-0 RXZ — механическое управление и необходимость ручного розжига горелки, при помощи пьезоэлемента. Производительность 14 л/мин.
• Rinnai RW-14BF — универсальный водонагреватель работающий на природном и сжиженном газе (при переоборудовании необходимо заменить форсунки). Колонка отличается экономичностью и производительностью. В RW-14BF присутствует система самодиагностики. Пропускная способность 14 л/мин.
• Vatti MR11-N — небольшой и компактный водонагреватель с производительностью 5,5 л/мин. Присутствует защита от перегрева теплоносителя. Вертикальный тип монтажа.
• Ariston NEXT EVO SFT 11 NG EXP — модель, выполненная в современном оформлении. Сенсорное управление. Защита от замерзания. Автоматический розжиг от сети. Производительность 11 л/мин.
• Haier JSQ20-PR (12T) — водонагреватель с настенным типом монтажа. В конструкции используется модуляционная газовая горелка из нержавеющей стали. Электронное управление. Производительность 10 л/мин.

Накопительные

• Roda GasKessel GK 80 — газовый бойлер с вертикальной навесной установкой. Присутствует система, защищающая бак от накипи. В качестве теплоизоляции используется полиуретан.
• Hajdu GB80.2 — газовый накопитель с баком на 80 л. предназначен для настенной установки.
• Bradford White DS1-40S6FBN — мощный бойлер с вместимостью накопительного бака 150 л. Емкость изнутри покрыта стеклокерамическим покрытием. DS1-40S6FBN работает даже при минимальном давлении воды в 0,1 Бар. Может работать от сниженного газа. Оптимальный вариант водонагревателя для семьи из 4 человек.

После выбора колонки ее необходимо правильно подключить к системам газоснабжения и дымоотведения.

Как установить бездымоходную газовую колонку

Подключение выполняется только после получения разрешения Газ надзора. Для оформления потребуется сделать проект на газоснабжение, написать заявление.Если помещение соответствует требованиям и выполнены технические условия выдается разрешение на турбо колонку. После получения официальных документов подключение выполняют в согласии с схемой проекта.

Правила размещения и подключения

В отечественных СНиП и СП нет правил, оговаривающих монтаж колонки с камерой сгорания закрытого типа. Присутствуют общие рекомендации и указания. По этой причине правила размещения и подключения такие же, как и в случае атмосферного водонагревателя.Регламентирующие документы на установку газового оборудования в многоквартирном и частном доме: СНиП 42-01-2002 (СП 62.13330).Чтобы правильно подключить турбо колонку, следуют нескольким указаниям:Подробные требования для установки описаны в инструкции по эксплуатации, предоставляемой заводом изготовителем. В своде правил (СП) указывается на необходимость соблюдения этих рекомендаций. В инструкции по установке приводится подробная схема подключения.Для установки турбированной газовой колонки нужно получить разрешение. Самостоятельное подключение приводит к штрафным санкциям и отключению газоснабжения.

Организация отвода продуктов сгорания

Отведение дымовых газов и забор воздуха осуществляются с помощью коаксиальной трубы. Правила организации отвода продуктов сгорания связаны с правильным выведением дымохода из помещения. Существуют общие требования:Коаксиальная газовая колонка устанавливается так, чтобы дымоход имел небольшой уклон в сторону улицы. При появлении конденсата во время работы зимой влага будет стекать на улицу и не повредит водонагревателю.

Правила эксплуатации бездымоходного газового водонагревателя

Турбированные водонагреватели — это лучшие колонки на сегодняшний день. Большинство моделей работает в автоматическом режиме, имеют простое управление и многоступенчатую систему защиты. Основные правила эксплуатации турбированного водогрейного оборудования:Перед началом использования водонагревателя следует внимательно ознакомиться с инструкцией по эксплуатации и тщательно соблюдать рекомендации производителя. Так, можно продлить срок службы и предотвратить распространенные неисправности и поломки бытовой техники.

Преимущества и недостатки турбированных водонагревателей

Газовая колонка с принудительным отводом продуктов сгорания зарекомендовала себя с положительной стороны. Присутствуют определенные недостатки.Перед приобретением следует учесть все нюансы эксплуатации. Особенно внимание уделяют существующим плюсам и минусам.

Чем хороши турбо колонки

Водогрейная колонка с закрытой камерой сгорания имеет несколько преимуществ:Проточный водонагреватель с принудительным отводом продуктов сгорания при условии правильного подключения и эксплуатации проработает не менее 10-15 лет. Гарантия производителя в большинстве случаев действует первые 2-3 года пользования.

Минусы бездымоходных колонок

Существует несколько очевидных недостатков турбированных водонагревателей:

• Зависимость от электроснабжения — колонки, работающие с принудительным дымоудалением приводятся в действие электродвигателем. При отключении напряжения или его скачках перестают работать.
• Чувствительность автоматики к скачкам напряжения — слабые места бездымоходных колонок с электропитанием от сети: блок розжига, блок питания, микропроцессор. Производители рекомендуют устанавливать стабилизатор напряжения и источник бесперебойного питания.
• Стоимость турбированной колонки — главный минус, влияющий на популярность водонагревателей. Цена оборудования приблизительно в 1,5-2 раза дороже, чем у классической модели.

Турбированная колонка имеет как преимущества, так и недостатки. Небольшие минусы полностью покрываются удобством управления, комфортом эксплуатации и экономичностью оборудования.

Нестабильное ГВС (горячее водоснабжение) постепенно остаётся в прошлом, а на его место выходят модели новых разработок водонагревателей, функционирующих на природном газе. Приемлемый вариант и для квартир, и для частных домов с отсутствием канала для дымоотвода — газовая колонка с закрытой камерой сгорания. Этот современный прибор называется ещё турбированным или бездымоходным проточным, так как для устранения отработанных газов ему не нужен дымоход.

Отличия турбированного устройства от обычного

Важной особенностью конструкции прибора является закрытая камера, в которую воздух с улицы поступает при помощи вентилятора (турбины). Обычные водогрейные приборы во время работы горелки используют воздух помещения через проём, находящийся в нижней части колонки.

Любой прибор, работающий на газу, выделяет токсичные вещества, которые необходимо выводить наружу. Турбоколонка не исключение, только здесь, вместо обычного дымохода, применяется горизонтальная труба (коаксиальная), через отверстие в стене выведенная на улицу. Газовый водонагреватель с закрытой камерой сгорания имеет ещё несколько особенностей:

• для полного сгорания газа турбина доставляет уличный воздух при помощи коаксиального двустенного (двухконтурного) дымохода, через него же наружу выводятся токсичные газы;
• устройство аппарата оснащено многоступенчатыми и модуляционными горелками, которые могут изменять мощность и интенсивность нагрева;
• отсутствуют постоянно горящий запальник, кнопка пьезорозжига или обычные батарейки для старта процесса нагревания воды;
• турбированная колонка полностью работает в автоматическом режиме с момента розжига до её отключения;
• электронным блоком (контроллером) регулируется расход воздуха и газа в оптимальном соотношении с соответствующим режимом нагрева;
• бездымоходные аппараты функционируют от электросети.

Обычно наддувного типа газовые водонагреватели с коаксиальным дымоходом оснащены системой электророзжига с электродами для получения искры. Но в некоторых видах колонок задействован механический гидрогенератор, вырабатывающий энергию от движущегося водяного потока. Исходя из особенностей приборов видно, что они наделены множеством функций, которые повышают комфорт и безопасность эксплуатации.

» alt=»»>

Работа агрегата с наддувом

Все газовые проточные конструкции функционируют по единому принципу: при открывании вентиля горячей воды в аппарате под давлением потока воспламеняется горелка и начинает греть жидкость, циркулирующую через теплообменник. В бездымоходном приборе процесс происходит несколько иначе:

1. Находясь в режиме ожидания, аппарат подключен к электросети. В камере нет процесса горения, так как запальник отсутствует.
2. При открытии крана смесителя включается датчик протока и мембраны водяного узла. Под её действием срабатывает клапан, открывающий доступ газа к горелочному механизму.
3. Контроллер посылает команду электродам, расположенным рядом с горелкой, появляется искра, которая поджигает газ. Датчик реагирует на пламя и сигнализирует блоку управления, прекращается образование искры, и в это же время включается турбина, нагнетающая воздух.
4. С закрытием крана ГВС подача газа прекращается, горелочное устройство потухает, следовательно процесс нагрева воды завершён.

Благодаря усовершенствованной конструкции КПД турбированного агрегата достигает 88−90%, в то время как у обычной атмосферной 84%. Эффективность обуславливается такими функциями:

• точным дозированием поступаемого газа и воздуха, необходимого для процесса горения;
• поддержанием требуемого температурного режима — функция, позволяющая экономить газ, так как исключается расход на излишний нагрев;
• предварительным подогревом уличного воздушного потока коаксиальным дымоотводом.

Эта функция является наиболее эффективной, позволяющей компенсировать тепло, которое уносится с газовыми токсинами. Холодный воздух, поступая по той же трубе, только в другой плоскости, забирает тепло от встречных дымовых отходов через стальную стенку внутренней трубы.

Газовая колонка с коаксиальным дымоходом наделена защитными средствами безопасности. Они срабатывают в таких ситуациях:

• отсутствие тяги в дымоходе из-за прекращения работы турбины, остановившейся при отключении электричества;
• самопроизвольно потухла горелка;
• сниженный расход воды;
• сбой функции контроллера.

• отсутствие тяги в дымоходе из-за прекращения работы турбины, остановившейся при отключении электричества;
• самопроизвольно потухла горелка;
• сниженный расход воды;
• сбой функции контроллера.

При каждом случае срабатывает газовый клапан, перекрывающий горючее. Он реагирует также на отключение электричества, затухание горелки и скачки давления в газопроводе, без вмешательства контроллера.

» alt=»»>

Преимущества бездымоходного прибора

Газовой колонки без дымохода не существует, а в приборах с функцией наддува его конструкция упростилась. Теперь можно использовать турбированные аппараты не только в частных домах, но и в квартирах. Нужно лишь изготовить отверстие в стене, сообщающееся с улицей и через него вывести дымоотвод горизонтально по кратчайшему пути.

Если нужно, коаксиальный дымоход можно установить вертикально на крышу частного строения, предварительно подготовив для него шахту из негорючего материала. Существуют и другие преимущества колонки с коаксиальным дымоходом:

1. Характеризуется высокой эффективностью и экономичностью, если сравнивать с обычными водогрейными аппаратами.
2. Закрытая камера сгорания исключает выхлопы опасных дымовых газов и неприятный запах в помещении.
3. Несложный монтаж приточно-вытяжной вентиляции, так как без неё не обойтись.
4. Наличие высокой степени автоматизации коаксиального аппарата приносит удобство в эксплуатацию оборудования.
5. Функцию энергоносителя может выполнять не только природный, но и сжиженный газ. Но для этого требуется использование специальной вытяжки, устроенной ближе к полу (пропан тяжелее воздуха).

Кроме датчиков, обеспечивающих безопасность и температурный режим воды, турбированные агрегаты имеют систему антизамерзания теплообменника. Принцип работы такой: при отрицательной температуре в помещении автоматически включается ТЭН, питающийся от электричества, который обогревает теплообменник и не даёт замёрзнуть воде.

Функция антизамерзания в коаксиальной колонке будет полезной в случае аварийного отключения отопительной системы в зимнее время. Она предотвратит размораживание дорогостоящего оборудования и выход его из строя.

» alt=»»>

Минусы при использовании аппарата

Недостатком коаксиальной газовой колонки является энергозависимость. Если произойдёт отключение электричества, не будет горячей воды. Понадобится использование электрогенератора или надёжного бесперебойника. Другие негативные моменты этих приборов:

1. Коаксиальный газовый агрегат дороже атмосферного почти в два раза. Но при сравнении покупки и монтажа в комплексе коаксиальный дымоход обойдётся намного дешевле, чем изготовление его из кирпича или установка утеплённого сэндвича.
2. Слышен шум вентиляторов у некоторых моделей колонок.
3. Чистку прибора лучше поручить специалисту. Современное оборудование имеет сложное устройство, поэтому пытаться самостоятельно найти неисправность и устранить её не рекомендуется.

Для осуществления установки подобного вида агрегата необходимо разрешение организации, поставляющей природный газ. Также следует оповестить соседей о том, что будет произведена установка дымоотвода на фасаде дома.

» alt=»»>

Бойлерная колонка с закрытой камерой

Это вид газовых устройств, представляющий собой резервуар, в котором нагревается вода, а затем по линиям труб распространяется к водоразборным точкам. Вода в ёмкости постоянно горячая, а не в момент открытия крана ГВС, как при пользовании проточным теплогенератором. Бездымоходная колонка работает по такому принципу: когда понижается температура в резервуаре, термодатчиком подаётся сигнал горелочному устройству для включения. В процессе работы горелки горячий воздух поступает в жаровую трубу, окружённую водой, и передаёт ей тепло. Как только вода нагреется до заданного режима, горелка отключается.

Ёмкость прибора оборудована теплоизоляцией, поэтому подобно термосу может сохранять температуру продолжительное время. Всегда можно пользоваться горячей водой моментально и в необходимом объёме. Вместительность резервуара накопительного прибора разная у всех моделей, варьируется от 10 до 500 литров. Корпус изготовлен из стали, покрыт эмалью или стеклофарфором. Главное достоинство бойлера — использование большого объёма горячей воды даже при полном отключении водоснабжения.

Но, как и всякая технологичная конструкция, турбированная колонка имеет недостаток — на промежутке между вентилем ГВС и баком остаётся горячая вода, которая затем остывает. Поэтому пользователю, открыв кран, приходится ждать, пока сойдёт холодная вода.

Эта проблема решается с помощью циркуляционной установки, состоящей из небольшого насоса, который подключается трубой с маленьким диаметром к системе труб, ведущим к конечным точкам. При помощи насоса перекачивается оставшаяся неиспользованная вода обратно в резервуар, этим предотвращается её остывание.

Рекомендации при выборе

По поводу места приобретения газового прибора невозможно дать какие-то определённые советы. Нужно ориентироваться на магазины, известные качеством обслуживания, разнообразным ассортиментом, наличием достойных моделей.

В специализированных магазинах сантехники и теплотехники представлен большой выбор изделий, с характеристиками которых можно ознакомиться вживую, оценить внешний вид колонки. Приобретение через интернет-магазин также имеет свои преимущества — возможность обменять и сдать товар в течение двух недель, не оговаривая причины, огромнейший выбор, заказ редкой модели, ознакомление с отзывами других покупателей.

Популярностью пользуется газовая колонка Нева с закрытой камерой сгорания. Это оборудование характеризуется проточным нагревом воды, использованием сжиженного газа, возможностью подключения к баллонному газу. Исходя из практики эксплуатации, известно, что при помощи этого прибора можно получать 6 л горячей воды в минуту. Проточная колонка снабжена датчиками и таймерами, отвечающими за качественное функционирование прибора. Обладает мощностью в 9 кВт.

Приобретая газовый водонагреватель, в первую очередь следует убедиться в наличии достойной системы безопасности для комфортного пользования оборудованием. Она должна быть оснащена датчиками, контролирующими пламя, перегрев и обратную тягу дымоотвода. Вариант розжига можно выбирать любой исходя из своих предпочтений и пожеланий.

» alt=»»>

Используемые источники:

• https://otivent.com/turbirovannaja-gazovaja-kolonka
• https://kamin-expert.ru/kotlyi/gazovaya-kolonka-bez-dyimohoda.html
• https://avtonomnoeteplo.ru/vodonagrevateli/725-turbirovannaya-gazovaya-kolonka-s-zakrytoy-kameroy-sgoraniya.html
• http://sarstroyka.ru/remont/otoplenie/xarakteristiki-gazovoj-kolonki-s-zakrytoj-kameroj-sgoraniya.htm
