Стремление сократить финансовые затраты на обустройство автономной системы водоснабжения загородной собственности побуждает владельцев выполнять гидробурение скважин на воду своими руками. Существующие технологии позволяют сэкономить на привлечении специалистов.
Гидробурение скважины на воду дрелью.
Отличительные черты метода
Способ заключается в извлечении отработанной породы водой, под давлением нагнетаемой в полость шахты. Буровой инструмент для удаления разрушенных слоев не применяется.
Технология заключается в сочетании 2 процессов:
- образование вертикальной скважины в земле посредством поочередного разрушения почвенных пластов;
- извлечение из скважинного ствола измельченных фрагментов грунта под действием рабочей жидкости.
Процесс замешивания раствора на бурение.
Созданию необходимого усилия, требующегося для погружения режущего инструмента в породу, способствует собственный вес оборудования, состоящего из колонны штанг для бурения и оснащения для закачки жидкости в скважину.
Для изготовления промывочного раствора в отдельном приямке в воде затворяют небольшое количество глиняной взвеси, строительным миксером размешивают ее до консистенции кефира. После этого буровая жидкость мотопомпой под напором направляется в скважинный ствол.
При гидробурении жидкая среда выполняет следующие функции:
- удаление из тела водяной шахты фрагментов разрушенной породы;
- охлаждение режущего инструмента;
- шлифовка внутренней полости шурфа;
- укрепление шахтных стенок, позволяющее снизить вероятность обрушения выработки и засыпания отвалом скважинного ствола.
Из отрезков трубы длиной 1,5 м, соединяемых резьбовыми креплениями, формируют колонну, удлиняющуюся за счет наращивания фрагментов по мере заглубления скважины.
Для повышения надежности фиксации рекомендуется использовать муфтовые фитинги. Количество штанг определяется исходя из глубины расположения водоносного горизонта.
Технология гидробурения оптимальна для пород с высокой концентрацией песка и глины. Применять эту методику для обустройства автономного источника на скалистых и болотистых грунтах нецелесообразно: массивные и вязкие слои почвы тяжело вымываются водой.
Преимущества гидробурения скважин
Технология гидробурения имеет следующие преимущества:
- простота, позволяющая даже непрофессионалам выполнять все работы своими руками;
- малые габариты применяемого оборудования;
- минимальное количество технологических процессов;
- отсутствие ограничений по глубине скважины, возможно бурение до водоносного пласта, расположенного в 200 м от поверхности;
- доступная стоимость;
- высокая производительность, позволяющая при благоприятных условиях проходить до 10 м в сутки;
- экологическая безопасность и безвредность для окружающего ландшафта.
Многие предпочитают гидробурение другим способам самостоятельного создания автономной скважины из-за отсутствия нарушений дизайна на благоустроенных участках – нет необходимости облагораживать территорию по завершении процедуры.
Схема процесса гидробурения скважины на воду.
Необходимое оборудование для работы
Базовой единицей оборудования является малогабаритная буровая установка (МБУ). Небольшие размеры устройства оптимальны для его использования на ограниченных пространствах частных территорий.
Для создания давления, необходимого для удаления раздробленной породы из шахтного ствола, используются скважинный насос или мотопомпа, способные перекачивать неочищенные среды. При выборе подходящей модели руководствуются мощностью помпового оборудования.
В некоторых случаях пробойная сила бурового раствора повышается за счет добавления песка или дроби крупной фракции. Для измельчения больших фрагментов гальки, встречающихся в песчаных прослойках разрушаемой породы, рекомендуется применять шарошечные или резцовые долота.
Бурение скважин на участках с валунами или крупной галькой требует дополнительного усиления стартовой штанги специальным буром.
Отсутствие помех для подачи буровой жидкости в ствол является обязательным условием закрепления рабочего инструмента на полой трубе.
МБУ представляет собой сборную конструкцию диаметром 1 м и высотой 3 м.
Элементы установки для бурения.
Установка состоит из следующих элементов:
- корпус из металлической рамы, легко собирающийся и разбирающийся;
- колодезный ворот или лебедка;
- электромотор, приводящий в движение бур;
- вертлюг, обеспечивающий скользящую фиксацию конструкционных деталей;
- скважинный насос или мотопомпа;
- буровой инструмент, в т.ч. разведывательный бур;
- штанги из труб для наращивания колонны;
- блоки управляющей автоматики;
- шланги, соединяющие подающий воду насосный агрегат с вертлюгом.
Для стабильного энергообеспечения в перечень необходимого оборудования рекомендуется включить преобразователь электрического тока. Облегчению поднятия и опускания обсадных колонн и наращиваемых штанг способствует использование специального подъемного механизма, оптимальным вариантом считается лебедка.
Поскольку в основе технологии лежит удаление отвальных пород из тела скважины большим напором воды, мотопомпу следует выбирать с повышенной мощностью.
Для работы понадобятся также сантехническое оборудование: трубный ключ, пересадочная вилка и ручной фиксатор.
Пошаговый план работ
Специфика гидробурения предусматривает строгую очередность этапов работ: приобретается обсадная колонна, заготавливается бурильное оборудование и промывочный раствор. К началу сооружения скважины приступают после сборки малогабаритной буровой установки.
По мере заглубления шахты появляется необходимость в укреплении стенок путем установки обсадной трубы. Она препятствует осыпанию песка и попаданию в скважинный ствол фрагментов галечной породы.
Результат считается достигнутым при прохождении водоноса: бурение завершается с появлением в шахте жидкости.
Определение залегания водоносных слоев
Сооружению автономной скважины предшествует поиск подземного источника. Водоносные пласты располагаются горизонтальными слоями в обломочных и глинистых осадочных породах. Исследование уровня зеркала воды в водяных шахтах на соседних участках поможет определить примерную глубину водоносного слоя.
За точными сведениями рекомендуется обратиться в компанию, проводившую буровые работы недалеко от планируемого к разработке участка. Полную информацию можно получить после геологической оценки территории.
Особенности процедуры позволяют применять технологию гидробурения для сооружения скважинных шахт глубиной 10-30 м. При определении месторасположения водоносного горизонта рекомендуется задействовать разведывательный бур диаметром 100 мм.
Верховодка появляется в стволе после бурения первых 6 м скважиной шахты. Высокая загрязненность не позволяет использовать жидкость из верхних горизонтов для питья, допускается только ее применение для полива огорода, мытья машины и прочих хозяйственно-бытовых нужд.
На глубине 25 м шансы получить питьевую воду увеличиваются до 70%. Исключение составляют участки, перекрытые сверху водонепроницаемыми слоями суглинистых или супесчаных пород.
О вскрытии водоноса свидетельствует увеличение объема промывочного раствора в приямке. Для облегчения ориентирования на зумпфе устанавливают специальные маячки, позволяющие контролировать изменения количества буровой жидкости в яме. Повышение уровня воды считается сигналом для прекращения процедуры.
Главным условием, обеспечивающим эффективность методики, является предотвращение перебоев в подаче промывочного раствора. Для требуемого количества воды необходимо подготовить специальные емкости вместимостью более 2 м³ или соорудить отдельный приямок объемом более 5 м³. Стенки этого углубления обязательно обрабатывают глиняной смесью.
Для гидробурения сооружаются 2 смежных зумпфа, соединенные переливной траншеей. В первой яме жидкость отстаивается, песок опускается на дно, из второго (основного) приямка вода подается в скважинный ствол. Приямки, предназначенные для содержания приготовленного промывочного раствора, размещаются не дальше 2 м от бурового оборудования.
К сборке бурильной установки рекомендуется приступать после подготовки резервуара с водой. Процедура монтажа несложная и занимает около 60 минут.
Главным условием расположения МБУ является соблюдение горизонтальности., т.к. перекосы, допущенные при установке агрегата, затрудняют монтаж обсадной трубы.
Бурение скважины МБУ
Для бурения скважины в песчаных породах требуется большой резерв промывочной жидкости и густой глинистый раствор. Глина перекрывает поры в стволе, препятствуя просачиванию жидкости.
Обсадные трубы из пластика.
Одновременное опускание обсадной трубы и углубление штанги с гидробуром на конце предотвращает обрушение осадочных отложений в шахту. Оптимальным материалом для обсадки являются сталь или пластик.
Для надежной фиксации колонны в теле скважины рекомендуется применять хомуты. Допускается заменять крепежные элементы веревочной петлей.
Принцип работы МБУ заключается в циклическом повторении следующих действий:
- промывочный раствор мотопомпой подается по шлангам в полость штанги;
- по трубе рабочая жидкость направляется к буровому инструменту, разрушая грунт;
- вымываемая порода с промывочным раствором заполняет первый зумпф-отстойник;
- после оседания взвеси суспензия перетекает в основной приямок, откуда вновь поступает в шланг, помпа запускается для повторения цикла.
Установка фильтра и обустройство скважины
В качестве фильтрующего элемента допускается использовать штангу с перфорированным верхним участком. Она размещается внутри обсадной колонны.
При опускании фильтра на дно обсадную трубу вытягивают из шахты до обнажения зоны перфорации. Выступающую часть обрезают для удобства обустройства оголовка. Для укрепления устья и предотвращения просачивания грунтовых вод зазор вокруг ствола заполняют щебнем и заливают бетоном. К эксплуатации скважины приступают после установки насоса.
Завершающие этапы бурения
Завершает процедуру гидробурения демонтаж оборудования. Поскольку в узких выработках буровая штанга с рабочим инструментом заменяет обсадную колонну с фильтрующим элементом, необходимость извлечения трубы из шахты отпадает.
Каналы для подачи промывочного раствора в ствол и перекачки воды из водоносного горизонта совпадают.
</index>
Подготовка бурового оборудования
Для проведения подобной работы понадобится применение буровой установки малых габаритов. Как правило, она имеет диаметр 1 метр и высоту до 3 метров.
Оборудование для гидробурения включает в себя:
- разборную раму из прочной стали;
- лебедку на электроприводе;
- специальный контур, обеспечивающий скольжение элементов по раме;
- специальный бур со штангами;
- гидропомпа и шланг для подачи воды;
- блок управления.
Перед началом работ, необходимо позаботиться о наличии сетевого источника электропитания или генератора. А еще пригодятся: обсадные трубы, основной фильтрующий элемент и стандартные рабочие инструменты.
Пошаговая технология бурения скважин
Важно начинать гидробурение скважины своими руками утром, с учетом климатических условий и особенностей местности. При работе на песке – воды понадобится больше
При извлечении глины необходимо дать время ее растворению, для этого понадобится заблаговременно начать использование воды.
Разберем детальнее сам процесс бурения:
- выполняется шлифовка стен для укрепления колонны;
- применяемая жидкость охлаждает бур, усиливает его проникновение вглубь грунта;
- отработанный раствор поступает в фильтрующую емкость, где он очищается;
- затем переливается в следующую емкость для последующего применения.
Используемая технология позволяет производить бурильные работы до достижения водоносной жилы. Эффективность и мощность такой установки дают возможность производить работы на глубине до 50 метров. По завершению работ шахта промывается чистой водой, извлекаются буровые штанги.
Укладка обсадных труб
По завершению работ по бурению скважин гидробуром приходит время для монтажа обсадных труб, предотвращающих обрушение стенок шахты. Для этой цели могут применяться:
- сталь;
- пластик;
- асбестоцемент.
Наибольшей эффективностью отличаются пластиковые трубы. Они обладают достаточной прочностью, не поддаются воздействию коррозии, не разрушаются при длительном нахождении во влажной среде. Рекомендуется применять трубы с диаметром 116 мм для коротких скважин, и 125 мм – для глубоких шахт. Помимо этого современные пластиковые трубы позволяют избежать лишних соединений, что значительно усиливает прочность всей конструкции.
Для достижения высокой очистки воды необходимо применять специальные фильтры грубой очистки. Они могут быть самодельными, либо изготовленными в заводских условиях. При самодельном изготовлении подобного фильтра на водозаборной трубе делаются щели небольших размеров, после чего они обматываются мелкой сеткой, которая фиксируется хомутами. После установки фильтра, на дно водозаборной трубы высыпается половина ведра мелкого гравия. После чего производится окончательная размывка водоносного пласта для его очищения от остатков буровой жидкости.
Технологический процесс бурения скважины водой считается ответственной работой. Он требует тщательной подготовки используемого инструмента и строго соблюдения технического процесса. Однако полученный положительный результат, сделанный своими руками будет продолжительное время радовать счастливого обладателя чистой вкусной водой!
</ul></ul>Содержание
Для создания собственного водозабора идеальным решением станет бурение скважины. Однако воспользоваться услугами буровой установки, в силу ее большой стоимости, удастся далеко не каждому. В таком случае остается единственно правильное решение – гидробурение скважин на воду своими руками. Человек получает ряд выгод: возможность производить работы в удобное для себя время, уверенность в качестве выполненной им работы, значительная экономия семейного бюджета.
Технические особенности и преимущества гидробурения
Важно правильно подобрать бур и его оснастку, от чего будет зависеть время достижения положительного результата.
Гидробурение скважин – это метод разрушения структуры грунта под влиянием бура с применением жидкости. Данный процесс считается самым доступным вариантом самостоятельного обустройства собственного водозабора в загородном подворье. Превосходно работает в условиях песка и глины, значительно сокращает время проведения монтажных работ, затраты человеческих и энергетических ресурсов.
Не рекомендуется его применение на болотистой местности и при прохождении скалистых пород. В прохождении болота он малоэффективен. Для проведения бура сквозь скальные породы необходимо использовать механическое бурение, человеческих усилий будет явно недостаточно.
Такой принцип работы заключается в ускоренном вымывании мелких частиц грунта и поднятие их с помощью струи воды под большим напором. Основным условием остается легкость вымываемой породы и быстрота ее разрушения.
Такой метод для бурения скважин имеет ряд преимуществ:
- незначительная себестоимость работ;
- возможность проведения работ в ограниченном пространстве;
- нет зависимости от посторонних людей и мощной крупногабаритной техники;
- получаемый ствол скважины обладает достаточной прочностью.
Для проведения таких работ необходимо наличие воды под нужным напором. Это может обеспечить гидропомпа и емкость объемом 5-21 м³, в зависимости от особенностей местности и глубины будущей конструкции. Хорошим подспорьем будет наличие центрального водоснабжения.
Для проведения подобной работы понадобится применение буровой установки малых габаритов. Как правило, она имеет диаметр 1 метр и высоту до 3 метров.
Оборудование для гидробурения включает в себя:
- разборную раму из прочной стали;
- лебедку на электроприводе;
- специальный контур, обеспечивающий скольжение элементов по раме;
- специальный бур со штангами;
- гидропомпа и шланг для подачи воды;
- блок управления.
Перед началом работ, необходимо позаботиться о наличии сетевого источника электропитания или генератора. А еще пригодятся: обсадные трубы, основной фильтрующий элемент и стандартные рабочие инструменты.
Качество и скорость бурения будет зависеть от производительности выбранного оборудования и его надежности.
Проведение замеров и обустройство участка
Перед самим техническим процессом бурения скважин водой под давлением необходимо произвести подготовительные работы. Они состоят из следующих этапов:
- Расчет глубины залегания водного пласта. Это важно для подготовки необходимой длины труб и определения особенностей процесса бурения. Для этого понадобиться получить карту местности с геодезическими обозначениями, заблаговременно позаботиться об используемой жидкости для бурильной установки в объеме 5-21 м³.
- Подготовка самого участка для проведения работ. Данный способ бурения подразумевает наличие двух емкостей по 1 м³ для фильтрации промывочной жидкости и последующего использования в буровой установке. Данные емкости соединены между собой специальным каналом и защищают окружающую местность от излишнего загрязнения.
- Сам бур устанавливается в строго вертикальном положении, заборный шланг на помпу располагается в первой емкости. Откуда по нем жидкость попадает в бурильную шахту.
Указанная бурильная установка отличается своей простотой и экономичностью использования энергоресурсов. Она является идеальным вариантом для применения в частном порядке, так как не требует дополнительных теоретических знаний и большого практического опыта. Требуется всего лишь неукоснительное соблюдение строгой последовательности технологического процесса.
Пошаговая технология бурения скважин
Важно начинать гидробурение скважины своими руками утром, с учетом климатических условий и особенностей местности. При работе на песке – воды понадобится больше. При извлечении глины необходимо дать время ее растворению, для этого понадобится заблаговременно начать использование воды.
Разберем детальнее сам процесс бурения:
- выполняется шлифовка стен для укрепления колонны;
- применяемая жидкость охлаждает бур, усиливает его проникновение вглубь грунта;
- отработанный раствор поступает в фильтрующую емкость, где он очищается;
- затем переливается в следующую емкость для последующего применения.
Используемая технология позволяет производить бурильные работы до достижения водоносной жилы. Эффективность и мощность такой установки дают возможность производить работы на глубине до 50 метров. По завершению работ шахта промывается чистой водой, извлекаются буровые штанги.
Укладка обсадных труб
По завершению работ по бурению скважин гидробуром приходит время для монтажа обсадных труб, предотвращающих обрушение стенок шахты. Для этой цели могут применяться:
- сталь;
- пластик;
- асбестоцемент.
Наибольшей эффективностью отличаются пластиковые трубы. Они обладают достаточной прочностью, не поддаются воздействию коррозии, не разрушаются при длительном нахождении во влажной среде. Рекомендуется применять трубы с диаметром 116 мм для коротких скважин, и 125 мм – для глубоких шахт. Помимо этого современные пластиковые трубы позволяют избежать лишних соединений, что значительно усиливает прочность всей конструкции.
Для достижения высокой очистки воды необходимо применять специальные фильтры грубой очистки. Они могут быть самодельными, либо изготовленными в заводских условиях. При самодельном изготовлении подобного фильтра на водозаборной трубе делаются щели небольших размеров, после чего они обматываются мелкой сеткой, которая фиксируется хомутами. После установки фильтра, на дно водозаборной трубы высыпается половина ведра мелкого гравия. После чего производится окончательная размывка водоносного пласта для его очищения от остатков буровой жидкости.
Технологический процесс бурения скважины водой считается ответственной работой. Он требует тщательной подготовки используемого инструмента и строго соблюдения технического процесса. Однако полученный положительный результат, сделанный своими руками будет продолжительное время радовать счастливого обладателя чистой вкусной водой!
Для автономного обеспечения участка важно обустроить скважину. Такие работы выполняют специализированные фирмы, услуги которых стоят дорого. Выходом может стать гидробурение скважин на воду своими руками.
Следуйте нашим советам и правильно бурите скважины своими руками.
Отличительные черты метода
Главной особенностью метода является то, что бурение включает 2 процесса — разрушение породы специальным приспособлением и ее извлечение водой под давлением. То есть разрушенная порода вымывается наружу напорной струей. Процессы происходят практически одновременно, что сокращает сроки выполнения работ.
Погружение в грунт обеспечивается как весом бурового оборудования, так и работой специальной оснастки, которая закачивает воду в тело обустраиваемой скважины. Это промывочный раствор, поскольку вода содержит мельчайшие частицы глины. Так и надо, поскольку для производства работ плотность раствора должна быть выше, чем у воды. Мотопомпа забирает раствор из приямка, и он попадает в скважинный ствол под высоким давлением.
Жидкость нужна не только для вымывания разрушенной породы.
Она выполняет сразу несколько функций:
- Вымывает разрушенный грунт, причем отвал выносится сразу на поверхность.
- Раствор охлаждает буровые инструменты.
- Движение воды обеспечивает шлифовку внутренней поверхности скважины, что снижает риск ее обрушения.
Согласно технологии гидробурения, постепенно, по мере того как шахта будет углубляться, колонну приходится наращивать с помощью штанг — это отрезки ВГП-трубы, диаметр которых составляет 50-80 мм, а длина — около 1,2-1,5 м. По краям штанги должна быть сделана резьба.
Преимущества гидробурения скважин
Вот такие шланги используют для бурения скважин.
Устройство скважин гидробуром — новая технология. Многие считают, что такой метод подходит только для небольших скважин. Но гидробурение применяют даже для систем глубиной более 250 м, просто на дачном участке более распространенным вариантом являются скважины 15-35 м.
К числу преимуществ метода относятся:
- небольшие финансовые затраты;
- возможность использования компактного оборудования, что позволяет выполнять работы даже на небольших площадках;
- простота метода;
- скорость проведения работ, в день можно углубляться на 10 м.
Характерна экологическая безопасность метода и его минимальное воздействие на ландшафт, т. е. проводить работы можно даже на благоустроенной территории.
Лучше всего ручное гидробурение осуществлять в местах с мелкообломочными грунтами осадочного типа, поскольку их проще извлекать из скважины. Буровой раствор в таких случаях позволяет обходиться без желонки.
Единственный случай, для которого не рекомендуется гидробурение, — это скальные или полускальные грунты, а также осадочные породы с большим включением крупного щебня и валунов.
Необходимое оборудование для работы
Стоит приобрести стандартную малогабаритную установку МБУ. Это практичное решение для дачного участка, поскольку такое оборудование позволяет обеспечить напор воды, которая подается с помощью насоса или мотопомпы. В этом случае можно даже увеличить пробойную силу раствора, добавив в него крупный песок или дробленую гальку.
Установки МБУ — компактные агрегаты, высота которых составляет 3 м, а диаметр -1 м. Это сборная конструкция, которая включает не только шланг, помпу и штанги.
Основными ее частями являются:
- металлическая разборная рама;
- буровой инструмент;
- лебедка для спуска и подъема обсадочных труб;
- двигатель, обеспечивающий работу бура;
- вертлюг для скользящего крепления элементов;
- мотопомпа, обеспечивающая давление в системе (чем больше мощность этого оборудования, тем быстрее осуществляется бурение и промывка скважины);
- бур (лепестковый или разведочный), при этом лепестковая форма считается оптимальным выбором для участков с плотным грунтом;
- буровые штанги, формирующие колонну;
- штанги;
- блок управления.
Для того чтобы обеспечить непрерывный стабильный процесс, нужен преобразователь тока.
Забурник для полой резьбы шланги.
Пошаговый план работ
Хотя технология бурения проста, она специфична и нужно соблюсти правила и требования, проводя работы в необходимой последовательности.
Начинают с подготовки участка и оборудования, заготовки раствора и т.д. Затем производится основная часть работ. При появлении водоносного слоя буровые процессы прекращаются, на трубу ставят фильтрующие элементы.
Определение залегания водоносных слоев
Одним из важных этапов выполнения работ является поиск воды и определение глубины залегания водоносного горизонта, пусть не точное, но хотя бы приблизительное. В хорошо освоенных районах такая информация есть у соседей. Но часто приходится обращаться в буровую или строительную организации, которые проводили гидроразведку местности.
Частично разведочные работы можно провести самостоятельно. Тем более что для этого нужно бурить скважину размером в 100 см. Если результаты будут положительными, то производится дальнейшее разбуривание.
Правильная подготовка к бурению важна, поскольку от нее зависит эффективность выполнения работ и их качество. Она должна обеспечить непрерывную подачу раствора. А для этого важно получить большое количество воды. С этой целью устраивают резервуар, рассчитанный на 5 куб. м, а если получится, то и больше. Для этого можно вырыть яму и обработать ее стены глиняным раствором.
Только при наличии резервуара для воды можно приступать к сборке бурильной установки. Эти работы производятся с учетом всех рекомендаций производителя. На сборочные работы уходит около часа, особых технических трудностей возникнуть не должно. Главное — обеспечить строго горизонтальное расположение установки. Если будет хотя бы минимальный перекос, установить обсадную трубу не получится.
Технологические приямки выкапывают в 1,5-2 м от конструкции. Они нужны для хранения бурового раствора.
Приямки в данном случае играют роль ванночек. В грунте делают углубления, которые соединяются между собой траншеей (ее называют переливным каналом). Приямков делают несколько. В первом из них собирают воду из скважины для осаживания твердых частиц. Через желоб уже отстоянная жидкость переливается во 2 приямок, откуда подается в установку. Первый делают меньшего размера. Но его нужно регулярно чистить. Возле 2 приямка, который считается основным, устанавливают насос.
В буровую колонну нагнетается вода, что позволяет охладить бур и продлить срок его службы. В процессе бурения вода никуда не отводится, а циркулирует в системе, т. е. обеспечивается ее круговое движение. Откачка через специально сделанные углубления осуществляется только в конце работ.
Бурение скважины МБУ
Водоснабжение из трубчатого колодца.
После подготовительных работ приямок заполняют рабочим раствором и приступают непосредственно к бурению. Стартовая штанга погружается в грунт на 95% своей длины, затем осуществляется ее соединение с колонной путем навинчивания на следующее звено.
Процесс гидробурения занимает от 1 дня до 1 недели. Все зависит от типа горных пород, которые предстоит пройти. Если на участке есть рыхлый песок, то буровой раствор берут с запасом, поскольку такие грунты активнее впитывают влагу.
Для приготовления раствора рекомендуется использовать строительный миксер. Размешивание производится непосредственно в приямке. Перед началом работ проверяют исправность лебедки и наноса, поскольку потом процесс трудно остановить.
Чтобы стенки скважинного ствола не обвалились, одновременно с его углублением опускают обсадную колонну. На песчаном грунте труба даже должна немного опережать ход работ, чтобы перекрыть постоянное обрушение породы. Для обсадки используются стальные или пластиковые трубы. Последние являются более востребованными, поскольку дольше сохраняют свои эксплуатационные характеристики, не подвержены коррозии и меньше деформируются.
Но выбор зависит от пород на участке. Если грунты плотные и для установки трубы требуются большие усилия, лучше выбирать стальной вариант. Для закрепления обсадной колонны используются специальные хомуты.
Установка фильтра и обустройство скважины
После того как произойдет вскрытие водоносного горизонта, процесс бурения продолжается. Дно трубы должно упираться в подстилающий этот горизонт водоупорный слой. О том, что процесс пора завершать, говорит замедление темпа работы, когда колонна труднее погружается.
После тщательного промывания скважины чистой водой буровые штанги можно убирать. Но для того, чтобы повысить качество воды, следует установить фильтры. Каждый фильтрующий элемент — это труба, диаметр которой меньше обсадки, первое звено должно быть перфорированным. Чаще всего это делается, когда скважину бурят широкую, чтобы потом установить в нее погружной насос. Отверстия в 1 звене должны быть либо узкими продольными, либо круглыми, просверленными в шахматном порядке.

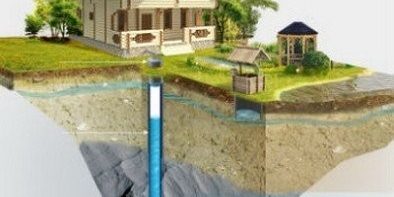

Разновидность подземных вод.
Но и это высокого качества воды не гарантирует. Поэтому фильтрующее звено дополняется сеткой из нержавеющей стали.
Когда фильтр окажется на дне, обсадную трубу нужно приподнять так, чтобы отверстия обнажились. Придется лишний кусок трубы обрезать и обустроить оголовок. Если вокруг ствола появится зазор, его нужно заполнить щебнем, а затем залить раствором цемента. Это поможет зафиксировать устье скважины, и тогда паводковые воды не попадут в водоносный горизонт.
Погружной насос устанавливают в соответствии с инструкциями производителя. Расстояние между насосом и дном выработки должно составлять 0,5-1 м, чтобы внутрь системы не попадала мутная вода с большим количеством загрязняющих частиц. Также важно, чтобы насос находился на глубине более 3 м от уровня воды.
Завершающие этапы бурения
Когда скважина готова, должен быть проведен демонтаж оборудования. Но здесь тоже есть некоторые важные моменты. При малом диаметре выработки буровая колонна выполняет функции обсадной, поэтому ее не извлекают из ствола. Откачка воды все равно осуществляется по тем каналам, по которым проходил раствор.
Гидробурение скважины считается технологией, для использования которой не нужны специфические навыки, знания, сложные инженерные расчеты. Требуется только соблюдать указанные правила.
Система автономного водоснабжения зачастую является практически единственным способом обустройства подачи воды для загородных домов или дач. В качестве источника очень часто выбирается скважина, которую оборудуют на территории участка. Желание владельца провести процесс обустройства с минимальными потерями для территории, особенно если она уже облагорожена, и кошелька вполне понятно. В таком случае стоит использовать гидробурение скважин своими руками или же, если отсутствует опыт подобных работ, с привлечением специалистов.
В основу этого метода бурения положен метод разрушения почвенных пород при помощи жидкости и бурового инструмента. Необходимая нагрузка обеспечивается весом штанг и специальной бурильной оснастки, с помощью которых в скважину закачивается буровой раствор или как его еще называют промывочная жидкость. Она представляет собой взвесь из глины и воды. Около места бурения выкапываются приямки размером 1х1 м. Они заполняются бурильным раствором. Приямки обязательно соединяются между собой лотками.
Гидробурение — достаточно простой и эффективный способ пробивания скважины, которая станет основой автономной системы водоснабжения
Промывочная жидкость подается к забою. Для этого выходной шланг, соединенный с мотопомпой, погружается в приямок. Его выход подключается к вертлюгу. Буровой раствор, находящийся в приямке, забирается мотопомпой и под давлением направляется к скважине. Промывочная жидкость вымывает шлак, полученный в результате бурения, охлаждает бурильный инструмент и шлифует поверхность скважины. По мере продвижения вглубь рабочая колонна наращивается дополнительными секциями буровых штанг. По достижении оптимальной глубины скважина промывается водой и в нее устанавливается раскачивающий насос.
Что нужно приготовить для работы?
Гидробурение скважин осуществляется с помощью малогабаритной установки или МБУ. Те, кто привык связывать процесс бурения с громоздкими механизмами, будут удивлены, что это устройство представляет собой установку высотой в три метра и диаметром метр. В состав этой сборной конструкции входит:
- разборная металлическая рама;
- буровой инструмент;
- лебедка;
- двигатель, который позволяет передавать на бур усилие;
- вертлюг – часть рабочего контура, обеспечивающая скользящее крепление остальным деталям;
- водяная помпа, которая создает и поддерживает давление в системе;
- бур для прохождения почвы, может быть разведочным или лепестковым;
- буровые штанги, формирующие колонну;
- шланги, подающие воду от мотопомпы к вертлюгу;
- блок управления установкой.
Потребуется преобразователь тока, который необходим для бесперебойного снабжения оборудования электричеством, лебедка для опускания и поднятия наборных и обсадных труб. Устройство может быть встроено в МБУ, этот момент потребуется уточнить. Выбирая бензиновую мотопомпу для перекачивания бурового раствора, лучше взять достаточно мощный качественный аппарат, поскольку нагрузка на него будет большой. Понадобятся обсадные трубы, фильтр и мелкий инструмент, к которому относится трубный ключ, пересадочная вилка, ручной зажим и др.
Для бурения скважины используется стандартный бур, но в зависимости от типа грунта могут потребоваться и его специальные разновидности
С чего лучше начать?
Перед началом буровых работ нужно примерно определить, на какой глубине расположен водоносный слой. Это необходимо для уточнения сложности предстоящей работы и подготовки необходимого количества обсадных труб. Наиболее простой способ познакомиться со спецификой местных почв – обращение в местные земельные органы, где должны храниться геодезические карты. По-хорошему, даже при неглубоком рытье, было бы не лишним получить специальный документ из центра санитарно-эпидемиологических заключений, например из такого — http://www.sezspb.ru/. С помощью таких специалистов можно получить полный объем лабораторно-инструментальных исследований для ввода в эксплуатацию различных объектов строительства.
Кроме того необходимо определиться с источником воды, из которого будет забираться жидкость для бурового раствора. Нужно учитывать, что в среднем в зависимости от состава почвы и глубины скважины для бурения уходит от 5 и до 20 кубометров воды.
Следующий шаг – подготовка участка. Начать нужно с подготовки запаса воды. Можно запастись дополнительными емкостями размером около 2 кубов. Можно пойти другим путем: выкопать яму на пять или больше кубометров, обработать ее стенки раствором глины и залить в нее воду. Затем проводится монтаж МБУ. Процедура ее сборки предельно проста и занимает около часа. Главное условие – выставить устройство строго горизонтально. Даже небольшой перекос не позволит установить впоследствии обсадную трубу. В 1-1,5 метрах от конструкции обустраиваются технологические выемки, так называемые приямки. В них будет находиться буровой раствор.
Оптимальное расположение оборудования для гидробурения показано на схеме
Приямков должно быть два. Один из них будет выполнять роль фильтра. Он располагается ближе к бурильной установке. Размеры приямка-фильтра могут быть около 0,7 м в длину, глубину и ширину. Основной приямок, несколько большего размера, располагается немного дальше. Он соединяется с фильтром небольшой траншеей или лотком. Около основного приямка устанавливается мотопомпа. Шланг, идущий из ее входного отверстия, должен быть опущен в основной приямок. От выходного отверстия устройства протягивается шланг к буровой установке. С помощью штанги он соединяется с вертлюгом, через который в скважину будет подаваться буровой раствор.
Технология проведения работ
Гидробурение скважин опытные работники рекомендуют начинать с утра, поскольку обычно процесс занимает много времени и даже может растянуться на несколько дней. Грунт везде разный, соответственно и в работе с ним возможны различные нюансы. Поговорим о песчаных почвах. Для бурения в таком грунте нужно подготовить максимальный запас воды, поскольку работы с песком предполагают большое поглощение жидкости. Непосредственно перед началом работ нужно замесить раствор глины.
Для этого в приямок с водой загружается глина и перемешивается миксером. Консистенция жидкости должна напоминать кефир. При поступлении такого бурового раствора в скважину он не уходит в песок, как обычная вода, а постепенно забивает стенки отверстия, образуя своеобразный сосуд. Обязательно нужно проверить исправность лебедки, насоса для откачки воды и другого инструмента. Поскольку в процессе пробивки песчаного грунта остановки невозможны. Обсадная труба должна быть опущена сразу же, иначе возможны обвалы и работу придется начинать практически сначала.
На схеме представлено устройство малогабаритной бурильной установки,с помощью которой осуществляется гидробурение
Процедура гидробурения достаточно проста. Мотопомпа подает буровой раствор в шланги. Через вертлюг жидкость попадает в штанги, к работающему буру. Раствор шлифует стенки скважины, что делает их прочнее, воздействует на буровой инструмент, помогая ему проходить породу, и охлаждает элементы установки. После отработки жидкость отводится в приямок-фильтр. В этой емкости грунт, захваченный водой из скважины, осядет на дно, а очищенный буровой раствор по лотку перетечет в другой приямок. Теперь он снова может использоваться в процессе работы МБУ.
Небольшой нюанс: состав бурового раствора зависит от типа почвы. Если в ходе работ видно, что грунты меняются, следует внести корректировки и в состав бурового раствора. Процесс бурения продолжается до достижения водоносного слоя. Если одной штанги не хватило, можно добавлять следующие вплоть до выхода на чистую воду. Производители МБУ обычно гарантируют работу своего устройства на глубине до 50 м. Однако на практике умельцы с помощью таких установок пробивают скважины глубиной до 120 м. После достижения водоносного слоя скважина промывается большим количеством чистой воды.
Особенности установки обсадных труб
После промывки скважины буровые штанги аккуратно извлекаются. Нужно учитывать, что если детали поднимаются тяжело, значит, промывка была недостаточной. Теперь можно устанавливать обсадные трубы. Они могут быть металлические, асбестоцементные или пластиковые. Последний вариант наиболее широко распространен, поскольку очень долговечен, не подвергается коррозии и деформациям. Чаще всего устанавливаются трубы диаметром 125 мм, для неглубоких скважин подойдет вариант 116 мм. Достаточная толщина стенок деталей – 5-7 мм.
Для лучшего качества подаваемой воды и дополнительной очистки ее от грязи используются фильтры: с напылением, щелевые или самодельные. В последнем случае простейшим вариантом можно считать такой: с помощью болгарки по всей обсаде поперек выполняются щели. Для изготовления фильтра более высокой очистки в трубе просверливается множество отверстий, затем деталь оборачивается специальной сеткой или геотканью для лучшей фильтрации, все закрепляется хомутами. Обсадная труба с фильтром на конце опускается в скважину.
Скважинный фильтр такого типа легко может быть выполнен самостоятельно. Для этого в обсадной трубе высверливаются отверстия, которые лучше закрыть сверху слоем геотекстиля или специальной сетки
Если установка затруднена наличием сильного водоноса, который быстро «замывает» скважины, можно попробовать следующее. В прикручиваемом на фильтр наконечнике нарезаются прорези или сверлятся отверстия. На трубу надевается оголовок, к которому крепится напорный шланг от помпы. Затем включается как можно более мощный напор воды. После этих манипуляций обсадная колонна должна легко войти в водонос. После установки обсадной трубы в качестве дополнительного фильтра можно засыпать внутрь колонны половину ведра гравия.
Следующее действие – очередная промывка скважины. Это необходимо, чтобы размыть водонос, который насытился буровым раствором в ходе бурения. Операция выполняется следующим образом. На трубу надевается оголовок, закрепляется шланг от мотопомпы и внутрь скважины подается чистая вода. После промывки колонна равномерно и плотно засыпается гравием. Теперь на тросе можно опускать насос и пользоваться скважиной. Небольшой нюанс: механизм нельзя опускать на самое дно, иначе он очень быстро выйдет из строя. Оптимальная глубина – чуть ниже уровня водяного столба.
Процесс гидробурения скважины на воду достаточно прост и вполне доступен для самостоятельного выполнения. Однако прежде, чем начать работы, нужно очень внимательно изучить инструкции, а лучше всего, принять участие в бурении под руководством специалистов. Несмотря на кажущуюся простоту, есть множество нюансов, известных только профессионалам. Если же нет опыта или желания, можно пригласить специалистов, которые достаточно быстро и за приемлемую стоимость пробьют скважину и обустроят ее. Владельцу останется только радоваться появлению автономной системы водоснабжения у себя в доме.
Используемые источники:
- https://vodasovet.ru/scvazhina/gidroburenie-skvazhiny-svoimi-rukami
- https://mr-build.ru/newsanteh/oborudovanie-dla-gidroburenia.html
- https://vodatyt.ru/burenie/gidroburenie-svoimi-rukami.html
- https://scvazina.ru/gidroburenie-skvazhin-na-vodu-svoimi-rukami
- https://aqua-rmnt.com/vodosnab/kolod-skvaj/gidrobureniya-skvazhiny-svoimi-rukami.html
